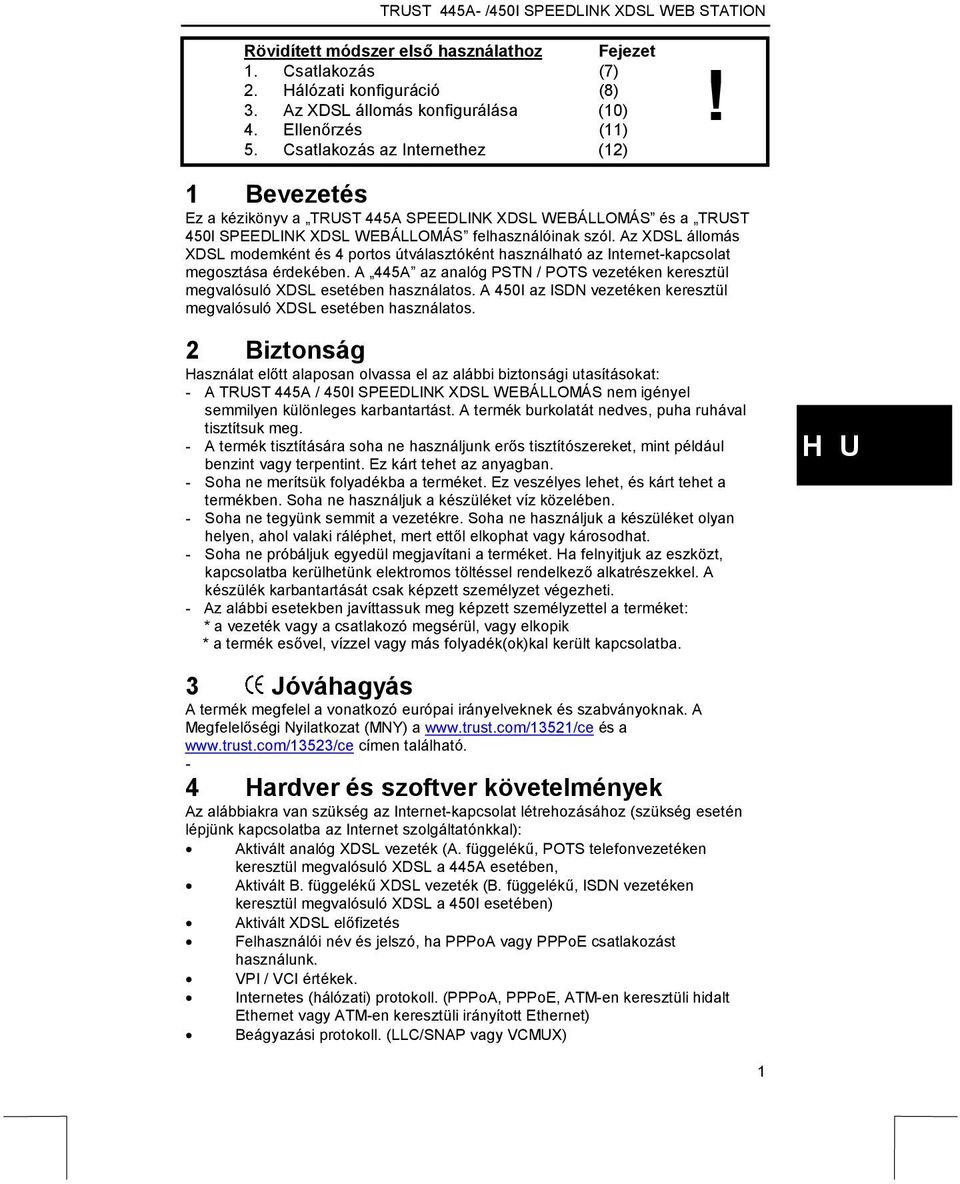

1 Rövidített módszer első használathoz Fejezet 1. Csatlakozás (7) 2. Hálózati konfiguráció (8) 3. Az XDSL állomás konfigurálása (10) 4. Ellenőrzés (11) 5. Csatlakozás az Internethez (12)! 1 Bevezetés Ez a kézikönyv a TRUST 445A SPEEDLINK XDSL WEBÁLLOMÁS és a TRUST 450I SPEEDLINK XDSL WEBÁLLOMÁS felhasználóinak szól. Az XDSL állomás XDSL modemként és 4 portos útválasztóként használható az Internet-kapcsolat megosztása érdekében. A 445A az analóg PSTN / POTS vezetéken keresztül megvalósuló XDSL esetében használatos. A 450I az ISDN vezetéken keresztül megvalósuló XDSL esetében használatos. 2 Biztonság Használat előtt alaposan olvassa el az alábbi biztonsági utasításokat: - A TRUST 445A / 450I SPEEDLINK XDSL WEBÁLLOMÁS nem igényel semmilyen különleges karbantartást. A termék burkolatát nedves, puha ruhával tisztítsuk meg. - A termék tisztítására soha ne használjunk erős tisztítószereket, mint például benzint vagy terpentint. Ez kárt tehet az anyagban. - Soha ne merítsük folyadékba a terméket. Ez veszélyes lehet, és kárt tehet a termékben. Soha ne használjuk a készüléket víz közelében. - Soha ne tegyünk semmit a vezetékre. Soha ne használjuk a készüléket olyan helyen, ahol valaki ráléphet, mert ettől elkophat vagy károsodhat. - Soha ne próbáljuk egyedül megjavítani a terméket. Ha felnyitjuk az eszközt, kapcsolatba kerülhetünk elektromos töltéssel rendelkező alkatrészekkel. A készülék karbantartását csak képzett személyzet végezheti. - Az alábbi esetekben javíttassuk meg képzett személyzettel a terméket: * a vezeték vagy a csatlakozó megsérül, vagy elkopik * a termék esővel, vízzel vagy más folyadék(ok)kal került kapcsolatba. 3 Jóváhagyás A termék megfelel a vonatkozó európai irányelveknek és szabványoknak. A Megfelelőségi Nyilatkozat (MNY) a és a címen található. - 4 Hardver és szoftver követelmények Az alábbiakra van szükség az Internet-kapcsolat létrehozásához (szükség esetén lépjünk kapcsolatba az Internet szolgáltatónkkal): Aktivált analóg XDSL vezeték (A. függelékű, POTS telefonvezetéken keresztül megvalósuló XDSL a 445A esetében, Aktivált B. függelékű XDSL vezeték (B. függelékű, ISDN vezetéken keresztül megvalósuló XDSL a 450I esetében) Aktivált XDSL előfizetés Felhasználói név és jelszó, ha PPPoA vagy PPPoE csatlakozást használunk. VPI / VCI értékek. Internetes (hálózati) protokoll. (PPPoA, PPPoE, ATM-en keresztüli hidalt Ethernet vagy ATM-en keresztüli irányított Ethernet) Beágyazási protokoll. (LLC/SNAP vagy VCMUX) 1

2 XDSL megosztó (az Internet és a telefon egyidejű használatához) Figyelem: A fenti adatok nélkül az XDSL modem nem működik, és a telepítés értelmetlen. Figyelem: A Trust 445A nem működik analóg (POTS, PSTN) telefonvezetékként, más néven A. függelékű XDSL-ként. Figyelem: A Trust 450I csak ISDN vezetékként, más néven B. függelékű XDSLként működik. 5 Az XDSL használata előtt Az XDSL a meglévő analóg telefonvezetéket vagy a digitális ISDN vezetéket használja. Ez azt jelenti, hogy az XDSL jel és a meglévő telefon- vagy ISDN jel azonos kábelen keresztül lép be a lakásba. Ezt a két jelet el kell választani egymástól, ha továbbra is használni szeretnénk a telefont. A két jel elválasztása egy szűrőn / megosztón keresztül történik. A szűrő elválasztja egymástól a telefonjelet az XDSL / telefonos csatlakozástól. Szűrő nélkül hallanánk a telefonvezetéken az XDSL adatforgalmat. A megosztó két kapcsolatot hoz létre, egyet a telefon, és egy másikat az XDSL számára. A megosztó a bejövő vezeték eredetéhez van rögzítve. A megosztó az XDSL modemhez és a meglévő telefonhoz, illetve ISDN esetében a meglévő ISDN (NT1) átalakítóhoz vezet. Az, hogy megkaptuk-e ezt a szűrőt / megosztót, nem függ az Internet szolgáltatónál vagy az XDSL szolgáltatónál vásárolt előfizetéstől. Ha nem kaptunk megosztót, Internet kapcsolat közben nem tudjuk használni a telefont. Bármely olyan üzletben vásárolhatunk megosztót, amely telefonokat és kiegészítőket árul. Három fajta XDSL létezik: A. függelékű analóg telefonvezetéken, más néven POTS vagy PSTN vezetéken megvalósuló XDSL. B. függelékű ISDN vezetéken megvalósuló XDSL. (C. függelékű ezt főleg Japánban használják, Európában nem.) Az A vagy B. függelékű használata az Internet szolgáltatónál (ISZ) vásárolt előfizetéstől függ. Az XDSL vezeték típusának meghatározásához lépjünk kapcsolatba az Internet szolgáltatónkkal. Ha az XDSL vezeték A. függelékű a használandó készülék: TRUST 445A SPEEDLINK XDSL WEBÁLLOMÁS (Cikkszám: 13521, (Egyesült Királyság))! Ha az XDSL vezeték B. függelékű a használandó készülék: TRUST 450I SPEEDLINK XDSL WEBÁLLOMÁS (Cikkszám: 13523) Figyelem: Bár mindig ISDN vezetéket használtunk a telefonhívásokhoz, az XDSL előfizetés nem szükségszerűen B. függelékű. Az XDSL vezeték típusának meghatározásához mindig lépjünk kapcsolatba az Internet szolgáltatónkkal. 2

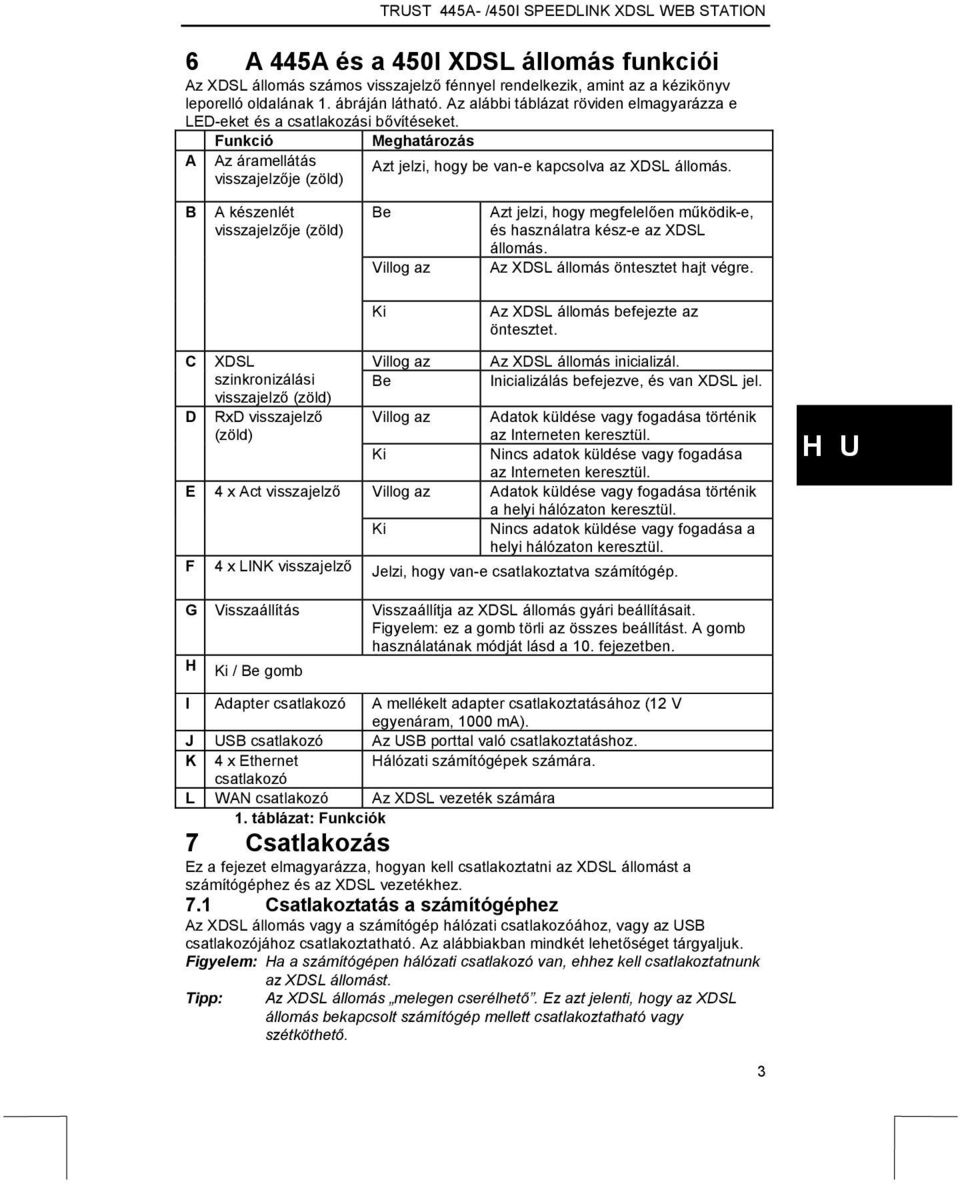

3 6 A 445A és a 450I XDSL állomás funkciói Az XDSL állomás számos visszajelző fénnyel rendelkezik, amint az a kézikönyv leporelló oldalának 1. ábráján látható. Az alábbi táblázat röviden elmagyarázza e LED-eket és a csatlakozási bővítéseket. Funkció Meghatározás A Az áramellátás visszajelzője (zöld) Azt jelzi, hogy be van-e kapcsolva az XDSL állomás. B A készenlét visszajelzője (zöld) Be Villog az Azt jelzi, hogy megfelelően működik-e, és használatra kész-e az XDSL állomás. Az XDSL állomás öntesztet hajt végre. C XDSL szinkronizálási visszajelző (zöld) RxD visszajelző (zöld) Ki Villog az Be Az XDSL állomás befejezte az öntesztet. Az XDSL állomás inicializál. Inicializálás befejezve, és van XDSL jel. D Villog az Adatok küldése vagy fogadása történik az Interneten keresztül. Ki Nincs adatok küldése vagy fogadása az Interneten keresztül. E 4 x Act visszajelző Villog az Adatok küldése vagy fogadása történik a helyi hálózaton keresztül. Ki Nincs adatok küldése vagy fogadása a helyi hálózaton keresztül. F 4 x LINK visszajelző Jelzi, hogy van-e csatlakoztatva számítógép. G Visszaállítás Visszaállítja az XDSL állomás gyári beállításait. Figyelem: ez a gomb törli az összes beállítást. A gomb használatának módját lásd a 10. fejezetben. H Ki / Be gomb I Adapter csatlakozó A mellékelt adapter csatlakoztatásához (12 V egyenáram, 1000 ma). J USB csatlakozó Az USB porttal való csatlakoztatáshoz. K 4 x Ethernet csatlakozó Hálózati számítógépek számára. L WAN csatlakozó Az XDSL vezeték számára 1. táblázat: Funkciók 7 Csatlakozás Ez a fejezet elmagyarázza, hogyan kell csatlakoztatni az XDSL állomást a számítógéphez és az XDSL vezetékhez. 7.1 Csatlakoztatás a számítógéphez Az XDSL állomás vagy a számítógép hálózati csatlakozóához, vagy az USB csatlakozójához csatlakoztatható. Az alábbiakban mindkét lehetőséget tárgyaljuk. Figyelem: Ha a számítógépen hálózati csatlakozó van, ehhez kell csatlakoztatnunk Tipp: az XDSL állomást. Az XDSL állomás melegen cserélhető. Ez azt jelenti, hogy az XDSL állomás bekapcsolt számítógép mellett csatlakoztatható vagy szétköthető. 3

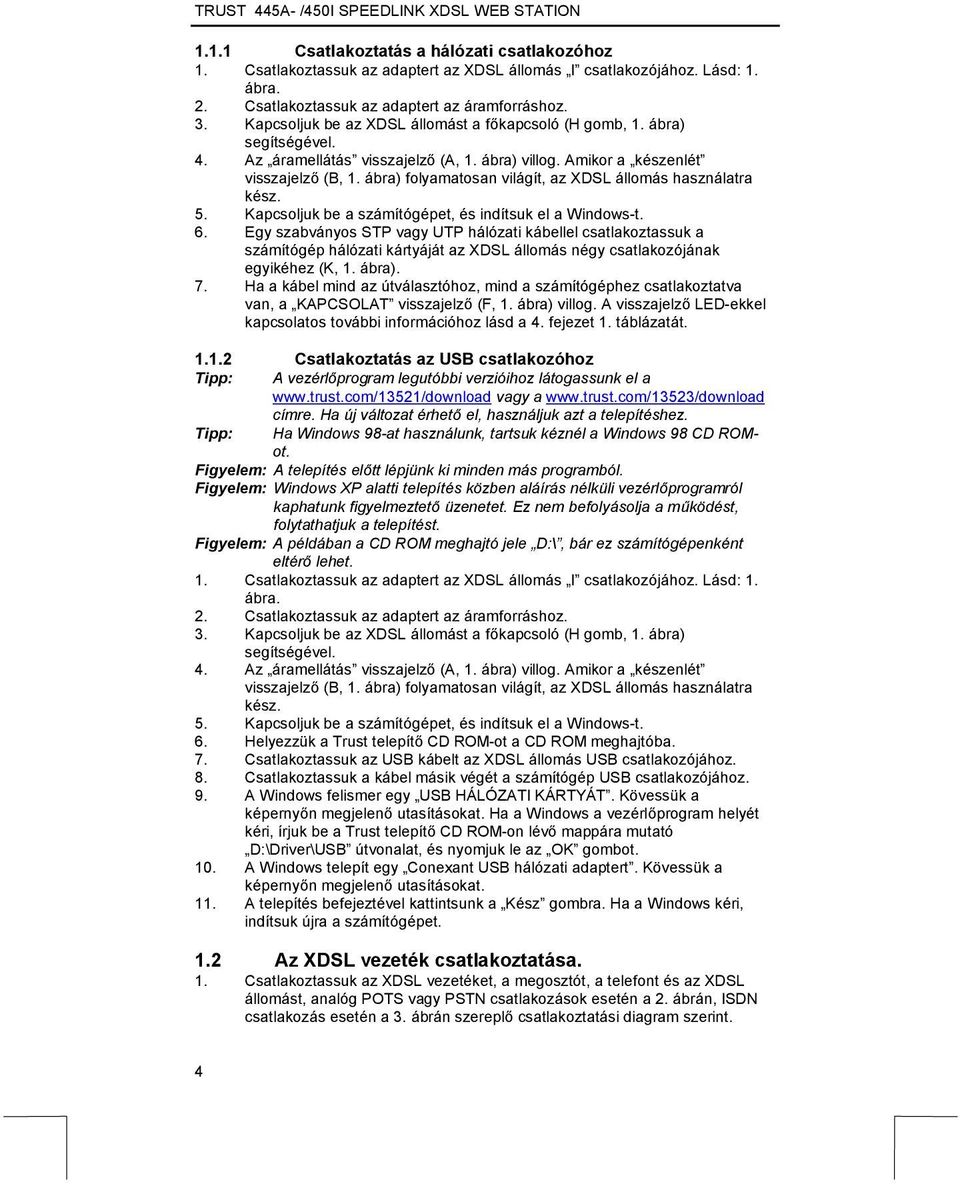

4 1.1.1 Csatlakoztatás a hálózati csatlakozóhoz 1. Csatlakoztassuk az adaptert az XDSL állomás I csatlakozójához. Lásd: 1. ábra. 2. Csatlakoztassuk az adaptert az áramforráshoz. 3. Kapcsoljuk be az XDSL állomást a főkapcsoló (H gomb, 1. ábra) segítségével. 4. Az áramellátás visszajelző (A, 1. ábra) villog. Amikor a készenlét visszajelző (B, 1. ábra) folyamatosan világít, az XDSL állomás használatra kész. 5. Kapcsoljuk be a számítógépet, és indítsuk el a Windows-t. 6. Egy szabványos STP vagy UTP hálózati kábellel csatlakoztassuk a számítógép hálózati kártyáját az XDSL állomás négy csatlakozójának egyikéhez (K, 1. ábra). 7. Ha a kábel mind az útválasztóhoz, mind a számítógéphez csatlakoztatva van, a KAPCSOLAT visszajelző (F, 1. ábra) villog. A visszajelző LED-ekkel kapcsolatos további információhoz lásd a 4. fejezet 1. táblázatát Csatlakoztatás az USB csatlakozóhoz Tipp: A vezérlőprogram legutóbbi verzióihoz látogassunk el a vagy a címre. Ha új változat érhető el, használjuk azt a telepítéshez. Tipp: Ha Windows 98-at használunk, tartsuk kéznél a Windows 98 CD ROMot. Figyelem: A telepítés előtt lépjünk ki minden más programból. Figyelem: Windows XP alatti telepítés közben aláírás nélküli vezérlőprogramról kaphatunk figyelmeztető üzenetet. Ez nem befolyásolja a működést, folytathatjuk a telepítést. Figyelem: A példában a CD ROM meghajtó jele D:\, bár ez számítógépenként eltérő lehet. 1. Csatlakoztassuk az adaptert az XDSL állomás I csatlakozójához. Lásd: 1. ábra. 2. Csatlakoztassuk az adaptert az áramforráshoz. 3. Kapcsoljuk be az XDSL állomást a főkapcsoló (H gomb, 1. ábra) segítségével. 4. Az áramellátás visszajelző (A, 1. ábra) villog. Amikor a készenlét visszajelző (B, 1. ábra) folyamatosan világít, az XDSL állomás használatra kész. 5. Kapcsoljuk be a számítógépet, és indítsuk el a Windows-t. 6. Helyezzük a Trust telepítő CD ROM-ot a CD ROM meghajtóba. 7. Csatlakoztassuk az USB kábelt az XDSL állomás USB csatlakozójához. 8. Csatlakoztassuk a kábel másik végét a számítógép USB csatlakozójához. 9. A Windows felismer egy USB HÁLÓZATI KÁRTYÁT. Kövessük a képernyőn megjelenő utasításokat. Ha a Windows a vezérlőprogram helyét kéri, írjuk be a Trust telepítő CD ROM-on lévő mappára mutató D:\Driver\USB útvonalat, és nyomjuk le az OK gombot. 10. A Windows telepít egy Conexant USB hálózati adaptert. Kövessük a képernyőn megjelenő utasításokat. 11. A telepítés befejeztével kattintsunk a Kész gombra. Ha a Windows kéri, indítsuk újra a számítógépet. 1.2 Az XDSL vezeték csatlakoztatása. 1. Csatlakoztassuk az XDSL vezetéket, a megosztót, a telefont és az XDSL állomást, analóg POTS vagy PSTN csatlakozások esetén a 2. ábrán, ISDN csatlakozás esetén a 3. ábrán szereplő csatlakoztatási diagram szerint. 4

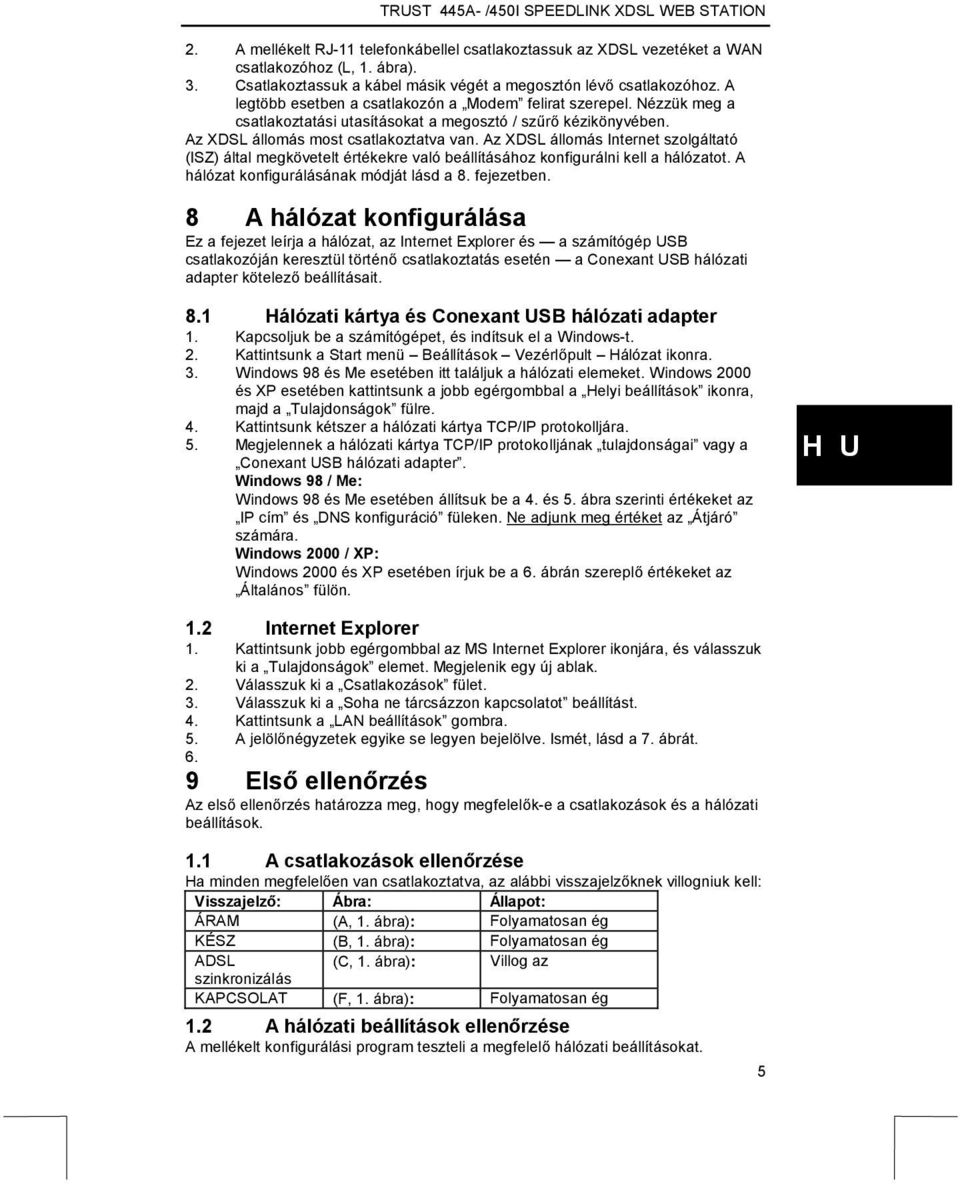

5 2. A mellékelt RJ-11 telefonkábellel csatlakoztassuk az XDSL vezetéket a WAN csatlakozóhoz (L, 1. ábra). 3. Csatlakoztassuk a kábel másik végét a megosztón lévő csatlakozóhoz. A legtöbb esetben a csatlakozón a Modem felirat szerepel. Nézzük meg a csatlakoztatási utasításokat a megosztó / szűrő kézikönyvében. Az XDSL állomás most csatlakoztatva van. Az XDSL állomás Internet szolgáltató (ISZ) által megkövetelt értékekre való beállításához konfigurálni kell a hálózatot. A hálózat konfigurálásának módját lásd a 8. fejezetben. 8 A hálózat konfigurálása Ez a fejezet leírja a hálózat, az Internet Explorer és a számítógép USB csatlakozóján keresztül történő csatlakoztatás esetén a Conexant USB hálózati adapter kötelező beállításait. 8.1 Hálózati kártya és Conexant USB hálózati adapter 1. Kapcsoljuk be a számítógépet, és indítsuk el a Windows-t. 2. Kattintsunk a Start menü Beállítások Vezérlőpult Hálózat ikonra. 3. Windows 98 és Me esetében itt találjuk a hálózati elemeket. Windows 2000 és XP esetében kattintsunk a jobb egérgombbal a Helyi beállítások ikonra, majd a Tulajdonságok fülre. 4. Kattintsunk kétszer a hálózati kártya TCP/IP protokolljára. 5. Megjelennek a hálózati kártya TCP/IP protokolljának tulajdonságai vagy a Conexant USB hálózati adapter. Windows 98 / Me: Windows 98 és Me esetében állítsuk be a 4. és 5. ábra szerinti értékeket az IP cím és DNS konfiguráció füleken. Ne adjunk meg értéket az Átjáró számára. Windows 2000 / XP: Windows 2000 és XP esetében írjuk be a 6. ábrán szereplő értékeket az Általános fülön. 1.2 Internet Explorer 1. Kattintsunk jobb egérgombbal az MS Internet Explorer ikonjára, és válasszuk ki a Tulajdonságok elemet. Megjelenik egy új ablak. 2. Válasszuk ki a Csatlakozások fület. 3. Válasszuk ki a Soha ne tárcsázzon kapcsolatot beállítást. 4. Kattintsunk a LAN beállítások gombra. 5. A jelölőnégyzetek egyike se legyen bejelölve. Ismét, lásd a 7. ábrát Első ellenőrzés Az első ellenőrzés határozza meg, hogy megfelelők-e a csatlakozások és a hálózati beállítások. 1.1 A csatlakozások ellenőrzése Ha minden megfelelően van csatlakoztatva, az alábbi visszajelzőknek villogniuk kell: Visszajelző: Ábra: Állapot: ÁRAM (A, 1. ábra): Folyamatosan ég KÉSZ (B, 1. ábra): Folyamatosan ég ADSL (C, 1. ábra): Villog az szinkronizálás KAPCSOLAT (F, 1. ábra): Folyamatosan ég 1.2 A hálózati beállítások ellenőrzése A mellékelt konfigurálási program teszteli a megfelelő hálózati beállításokat. 5

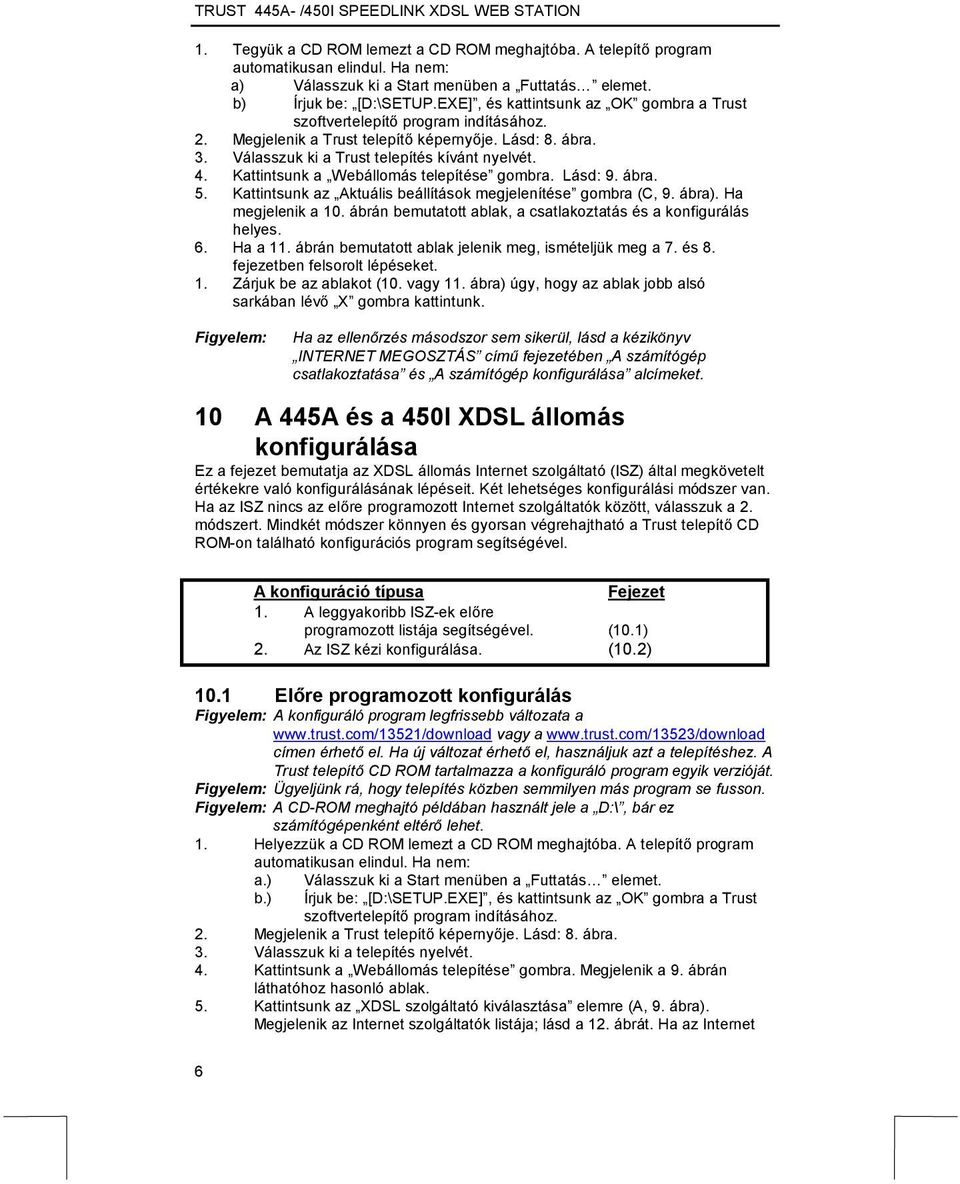

6 1. Tegyük a CD ROM lemezt a CD ROM meghajtóba. A telepítő program automatikusan elindul. Ha nem: a) Válasszuk ki a Start menüben a Futtatás elemet. b) Írjuk be: [D:\SETUP.EXE], és kattintsunk az OK gombra a Trust szoftvertelepítő program indításához. 2. Megjelenik a Trust telepítő képernyője. Lásd: 8. ábra. 3. Válasszuk ki a Trust telepítés kívánt nyelvét. 4. Kattintsunk a Webállomás telepítése gombra. Lásd: 9. ábra. 5. Kattintsunk az Aktuális beállítások megjelenítése gombra (C, 9. ábra). Ha megjelenik a 10. ábrán bemutatott ablak, a csatlakoztatás és a konfigurálás helyes. 6. Ha a 11. ábrán bemutatott ablak jelenik meg, ismételjük meg a 7. és 8. fejezetben felsorolt lépéseket. 1. Zárjuk be az ablakot (10. vagy 11. ábra) úgy, hogy az ablak jobb alsó sarkában lévő X gombra kattintunk. Figyelem: Ha az ellenőrzés másodszor sem sikerül, lásd a kézikönyv INTERNET MEGOSZTÁS című fejezetében A számítógép csatlakoztatása és A számítógép konfigurálása alcímeket. 10 A 445A és a 450I XDSL állomás konfigurálása Ez a fejezet bemutatja az XDSL állomás Internet szolgáltató (ISZ) által megkövetelt értékekre való konfigurálásának lépéseit. Két lehetséges konfigurálási módszer van. Ha az ISZ nincs az előre programozott Internet szolgáltatók között, válasszuk a 2. módszert. Mindkét módszer könnyen és gyorsan végrehajtható a Trust telepítő CD ROM-on található konfigurációs program segítségével. A konfiguráció típusa Fejezet 1. A leggyakoribb ISZ-ek előre programozott listája segítségével. (10.1) 2. Az ISZ kézi konfigurálása. (10.2) 10.1 Előre programozott konfigurálás Figyelem: A konfiguráló program legfrissebb változata a vagy a címen érhető el. Ha új változat érhető el, használjuk azt a telepítéshez. A Trust telepítő CD ROM tartalmazza a konfiguráló program egyik verzióját. Figyelem: Ügyeljünk rá, hogy telepítés közben semmilyen más program se fusson. Figyelem: A CD-ROM meghajtó példában használt jele a D:\, bár ez számítógépenként eltérő lehet. 1. Helyezzük a CD ROM lemezt a CD ROM meghajtóba. A telepítő program automatikusan elindul. Ha nem: a.) Válasszuk ki a Start menüben a Futtatás elemet. b.) Írjuk be: [D:\SETUP.EXE], és kattintsunk az OK gombra a Trust szoftvertelepítő program indításához. 2. Megjelenik a Trust telepítő képernyője. Lásd: 8. ábra. 3. Válasszuk ki a telepítés nyelvét. 4. Kattintsunk a Webállomás telepítése gombra. Megjelenik a 9. ábrán láthatóhoz hasonló ablak. 5. Kattintsunk az XDSL szolgáltató kiválasztása elemre (A, 9. ábra). Megjelenik az Internet szolgáltatók listája; lásd a 12. ábrát. Ha az Internet 6

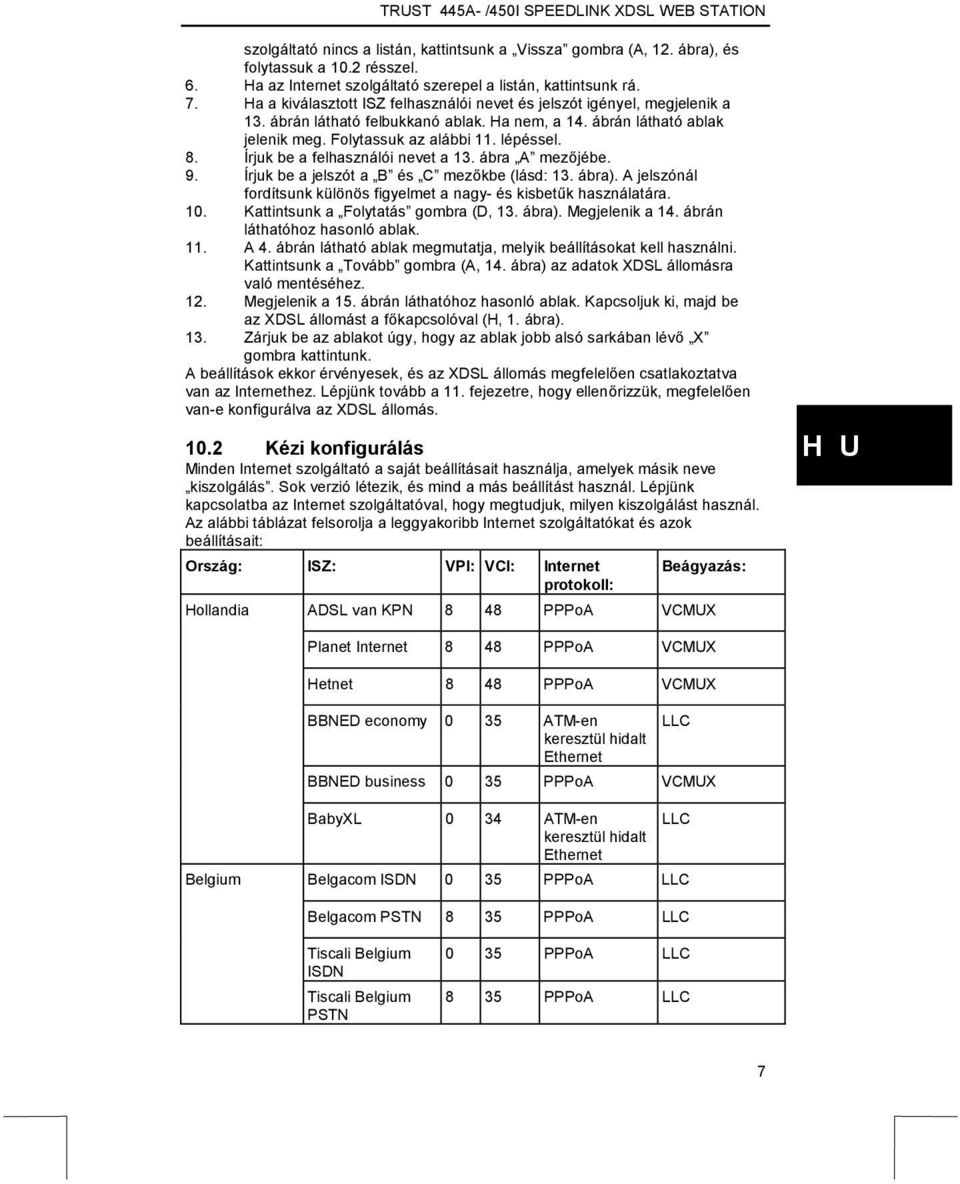

7 szolgáltató nincs a listán, kattintsunk a Vissza gombra (A, 12. ábra), és folytassuk a 10.2 résszel. 6. Ha az Internet szolgáltató szerepel a listán, kattintsunk rá. 7. Ha a kiválasztott ISZ felhasználói nevet és jelszót igényel, megjelenik a 13. ábrán látható felbukkanó ablak. Ha nem, a 14. ábrán látható ablak jelenik meg. Folytassuk az alábbi 11. lépéssel. 8. Írjuk be a felhasználói nevet a 13. ábra A mezőjébe. 9. Írjuk be a jelszót a B és C mezőkbe (lásd: 13. ábra). A jelszónál fordítsunk különös figyelmet a nagy- és kisbetűk használatára. 10. Kattintsunk a Folytatás gombra (D, 13. ábra). Megjelenik a 14. ábrán láthatóhoz hasonló ablak. 11. A 4. ábrán látható ablak megmutatja, melyik beállításokat kell használni. Kattintsunk a Tovább gombra (A, 14. ábra) az adatok XDSL állomásra való mentéséhez. 12. Megjelenik a 15. ábrán láthatóhoz hasonló ablak. Kapcsoljuk ki, majd be az XDSL állomást a főkapcsolóval (H, 1. ábra). 13. Zárjuk be az ablakot úgy, hogy az ablak jobb alsó sarkában lévő X gombra kattintunk. A beállítások ekkor érvényesek, és az XDSL állomás megfelelően csatlakoztatva van az Internethez. Lépjünk tovább a 11. fejezetre, hogy ellenőrizzük, megfelelően van-e konfigurálva az XDSL állomás Kézi konfigurálás Minden Internet szolgáltató a saját beállításait használja, amelyek másik neve kiszolgálás. Sok verzió létezik, és mind a más beállítást használ. Lépjünk kapcsolatba az Internet szolgáltatóval, hogy megtudjuk, milyen kiszolgálást használ. Az alábbi táblázat felsorolja a leggyakoribb Internet szolgáltatókat és azok beállításait: Ország: ISZ: VPI: VCI: Internet protokoll: Beágyazás: Hollandia ADSL van KPN 8 48 PPPoA VCMUX Planet Internet 8 48 PPPoA VCMUX Hetnet 8 48 PPPoA VCMUX BBNED economy 0 35 ATM-en keresztül hidalt Ethernet LLC BBNED business 0 35 PPPoA VCMUX Belgium BabyXL 0 34 ATM-en keresztül hidalt Ethernet LLC Belgacom ISDN 0 35 PPPoA LLC Belgacom PSTN 8 35 PPPoA LLC Tiscali Belgium ISDN Tiscali Belgium PSTN 0 35 PPPoA LLC 8 35 PPPoA LLC 7

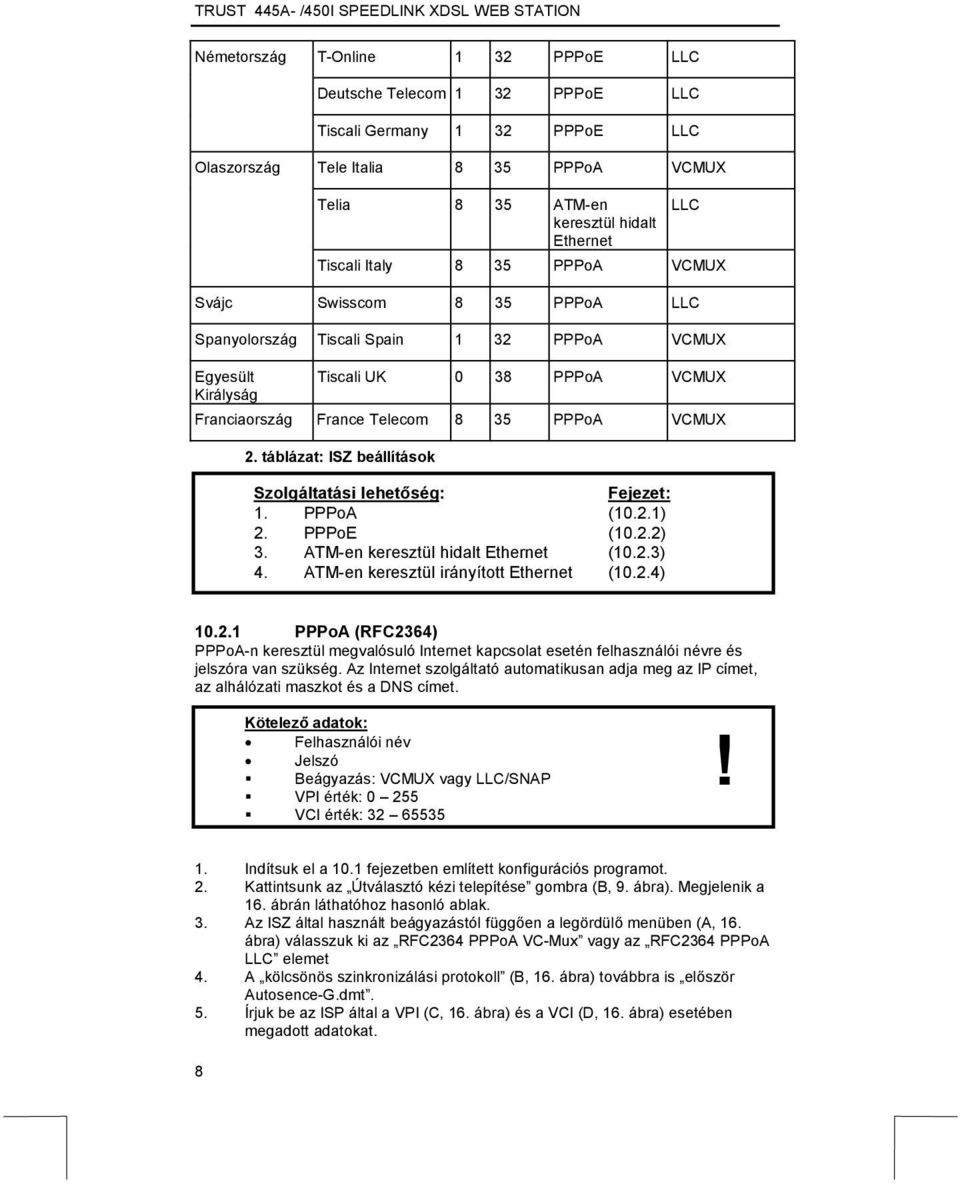

8 Németország T-Online 1 32 PPPoE LLC Deutsche Telecom 1 32 PPPoE LLC Tiscali Germany 1 32 PPPoE LLC Olaszország Tele Italia 8 35 PPPoA VCMUX Telia 8 35 ATM-en keresztül hidalt Ethernet LLC Tiscali Italy 8 35 PPPoA VCMUX Svájc Swisscom 8 35 PPPoA LLC Spanyolország Tiscali Spain 1 32 PPPoA VCMUX Egyesült Királyság Tiscali UK 0 38 PPPoA VCMUX Franciaország France Telecom 8 35 PPPoA VCMUX 2. táblázat: ISZ beállítások Szolgáltatási lehetőség: Fejezet: 1. PPPoA (10.2.1) 2. PPPoE (10.2.2) 3. ATM-en keresztül hidalt Ethernet (10.2.3) 4. ATM-en keresztül irányított Ethernet (10.2.4) PPPoA (RFC2364) PPPoA-n keresztül megvalósuló Internet kapcsolat esetén felhasználói névre és jelszóra van szükség. Az Internet szolgáltató automatikusan adja meg az IP címet, az alhálózati maszkot és a DNS címet. Kötelező adatok: Felhasználói név Jelszó Beágyazás: VCMUX vagy LLC/SNAP VPI érték: VCI érték: ! 1. Indítsuk el a 10.1 fejezetben említett konfigurációs programot. 2. Kattintsunk az Útválasztó kézi telepítése gombra (B, 9. ábra). Megjelenik a 16. ábrán láthatóhoz hasonló ablak. 3. Az ISZ által használt beágyazástól függően a legördülő menüben (A, 16. ábra) válasszuk ki az RFC2364 PPPoA VC-Mux vagy az RFC2364 PPPoA LLC elemet 4. A kölcsönös szinkronizálási protokoll (B, 16. ábra) továbbra is először Autosence-G.dmt. 5. Írjuk be az ISP által a VPI (C, 16. ábra) és a VCI (D, 16. ábra) esetében megadott adatokat. 8

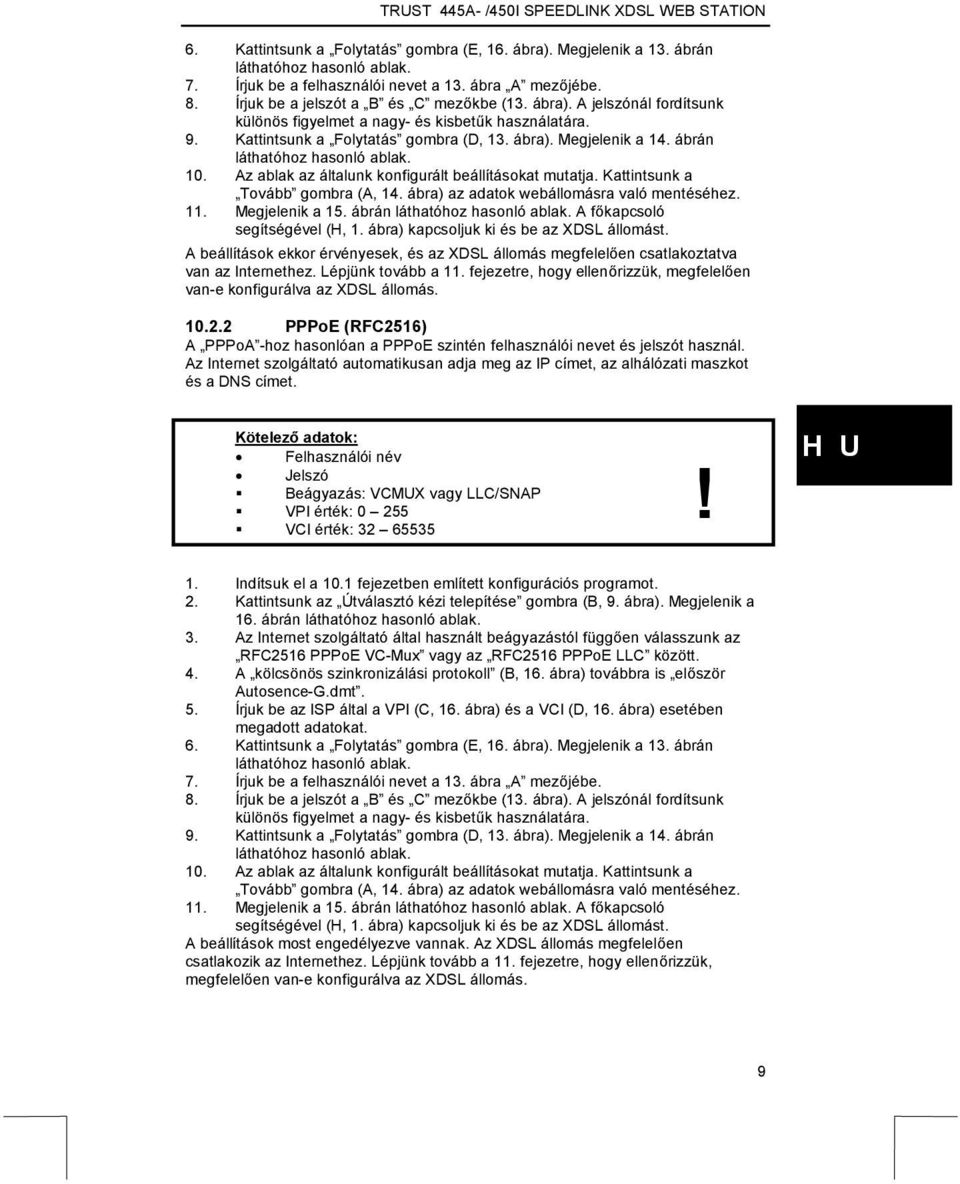

9 6. Kattintsunk a Folytatás gombra (E, 16. ábra). Megjelenik a 13. ábrán láthatóhoz hasonló ablak. 7. Írjuk be a felhasználói nevet a 13. ábra A mezőjébe. 8. Írjuk be a jelszót a B és C mezőkbe (13. ábra). A jelszónál fordítsunk különös figyelmet a nagy- és kisbetűk használatára. 9. Kattintsunk a Folytatás gombra (D, 13. ábra). Megjelenik a 14. ábrán láthatóhoz hasonló ablak. 10. Az ablak az általunk konfigurált beállításokat mutatja. Kattintsunk a Tovább gombra (A, 14. ábra) az adatok webállomásra való mentéséhez. 11. Megjelenik a 15. ábrán láthatóhoz hasonló ablak. A főkapcsoló segítségével (H, 1. ábra) kapcsoljuk ki és be az XDSL állomást. A beállítások ekkor érvényesek, és az XDSL állomás megfelelően csatlakoztatva van az Internethez. Lépjünk tovább a 11. fejezetre, hogy ellenőrizzük, megfelelően van-e konfigurálva az XDSL állomás PPPoE (RFC2516) A PPPoA -hoz hasonlóan a PPPoE szintén felhasználói nevet és jelszót használ. Az Internet szolgáltató automatikusan adja meg az IP címet, az alhálózati maszkot és a DNS címet. Kötelező adatok: Felhasználói név Jelszó Beágyazás: VCMUX vagy LLC/SNAP VPI érték: VCI érték: ! 1. Indítsuk el a 10.1 fejezetben említett konfigurációs programot. 2. Kattintsunk az Útválasztó kézi telepítése gombra (B, 9. ábra). Megjelenik a 16. ábrán láthatóhoz hasonló ablak. 3. Az Internet szolgáltató által használt beágyazástól függően válasszunk az RFC2516 PPPoE VC-Mux vagy az RFC2516 PPPoE LLC között. 4. A kölcsönös szinkronizálási protokoll (B, 16. ábra) továbbra is először Autosence-G.dmt. 5. Írjuk be az ISP által a VPI (C, 16. ábra) és a VCI (D, 16. ábra) esetében megadott adatokat. 6. Kattintsunk a Folytatás gombra (E, 16. ábra). Megjelenik a 13. ábrán láthatóhoz hasonló ablak. 7. Írjuk be a felhasználói nevet a 13. ábra A mezőjébe. 8. Írjuk be a jelszót a B és C mezőkbe (13. ábra). A jelszónál fordítsunk különös figyelmet a nagy- és kisbetűk használatára. 9. Kattintsunk a Folytatás gombra (D, 13. ábra). Megjelenik a 14. ábrán láthatóhoz hasonló ablak. 10. Az ablak az általunk konfigurált beállításokat mutatja. Kattintsunk a Tovább gombra (A, 14. ábra) az adatok webállomásra való mentéséhez. 11. Megjelenik a 15. ábrán láthatóhoz hasonló ablak. A főkapcsoló segítségével (H, 1. ábra) kapcsoljuk ki és be az XDSL állomást. A beállítások most engedélyezve vannak. Az XDSL állomás megfelelően csatlakozik az Internethez. Lépjünk tovább a 11. fejezetre, hogy ellenőrizzük, megfelelően van-e konfigurálva az XDSL állomás. 9

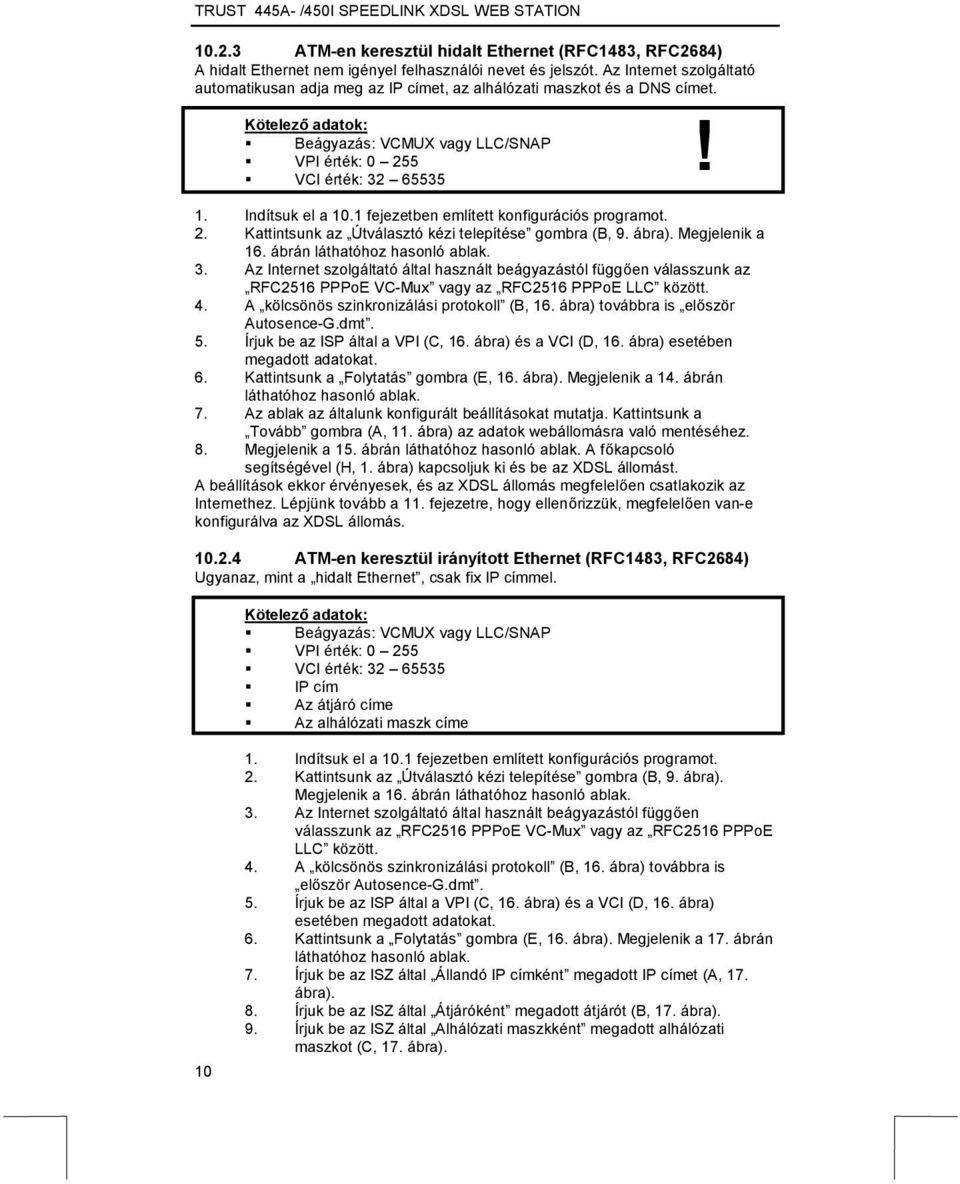

10 ATM-en keresztül hidalt Ethernet (RFC1483, RFC2684) A hidalt Ethernet nem igényel felhasználói nevet és jelszót. Az Internet szolgáltató automatikusan adja meg az IP címet, az alhálózati maszkot és a DNS címet. Kötelező adatok: Beágyazás: VCMUX vagy LLC/SNAP VPI érték: VCI érték: Indítsuk el a 10.1 fejezetben említett konfigurációs programot. 2. Kattintsunk az Útválasztó kézi telepítése gombra (B, 9. ábra). Megjelenik a 16. ábrán láthatóhoz hasonló ablak. 3. Az Internet szolgáltató által használt beágyazástól függően válasszunk az RFC2516 PPPoE VC-Mux vagy az RFC2516 PPPoE LLC között. 4. A kölcsönös szinkronizálási protokoll (B, 16. ábra) továbbra is először Autosence-G.dmt. 5. Írjuk be az ISP által a VPI (C, 16. ábra) és a VCI (D, 16. ábra) esetében megadott adatokat. 6. Kattintsunk a Folytatás gombra (E, 16. ábra). Megjelenik a 14. ábrán láthatóhoz hasonló ablak. 7. Az ablak az általunk konfigurált beállításokat mutatja. Kattintsunk a Tovább gombra (A, 11. ábra) az adatok webállomásra való mentéséhez. 8. Megjelenik a 15. ábrán láthatóhoz hasonló ablak. A főkapcsoló segítségével (H, 1. ábra) kapcsoljuk ki és be az XDSL állomást. A beállítások ekkor érvényesek, és az XDSL állomás megfelelően csatlakozik az Internethez. Lépjünk tovább a 11. fejezetre, hogy ellenőrizzük, megfelelően van-e konfigurálva az XDSL állomás ATM-en keresztül irányított Ethernet (RFC1483, RFC2684) Ugyanaz, mint a hidalt Ethernet, csak fix IP címmel. Kötelező adatok: Beágyazás: VCMUX vagy LLC/SNAP VPI érték: VCI érték: IP cím Az átjáró címe Az alhálózati maszk címe! Indítsuk el a 10.1 fejezetben említett konfigurációs programot. 2. Kattintsunk az Útválasztó kézi telepítése gombra (B, 9. ábra). Megjelenik a 16. ábrán láthatóhoz hasonló ablak. 3. Az Internet szolgáltató által használt beágyazástól függően válasszunk az RFC2516 PPPoE VC-Mux vagy az RFC2516 PPPoE LLC között. 4. A kölcsönös szinkronizálási protokoll (B, 16. ábra) továbbra is először Autosence-G.dmt. 5. Írjuk be az ISP által a VPI (C, 16. ábra) és a VCI (D, 16. ábra) esetében megadott adatokat. 6. Kattintsunk a Folytatás gombra (E, 16. ábra). Megjelenik a 17. ábrán láthatóhoz hasonló ablak. 7. Írjuk be az ISZ által Állandó IP címként megadott IP címet (A, 17. ábra). 8. Írjuk be az ISZ által Átjáróként megadott átjárót (B, 17. ábra). 9. Írjuk be az ISZ által Alhálózati maszkként megadott alhálózati maszkot (C, 17. ábra).

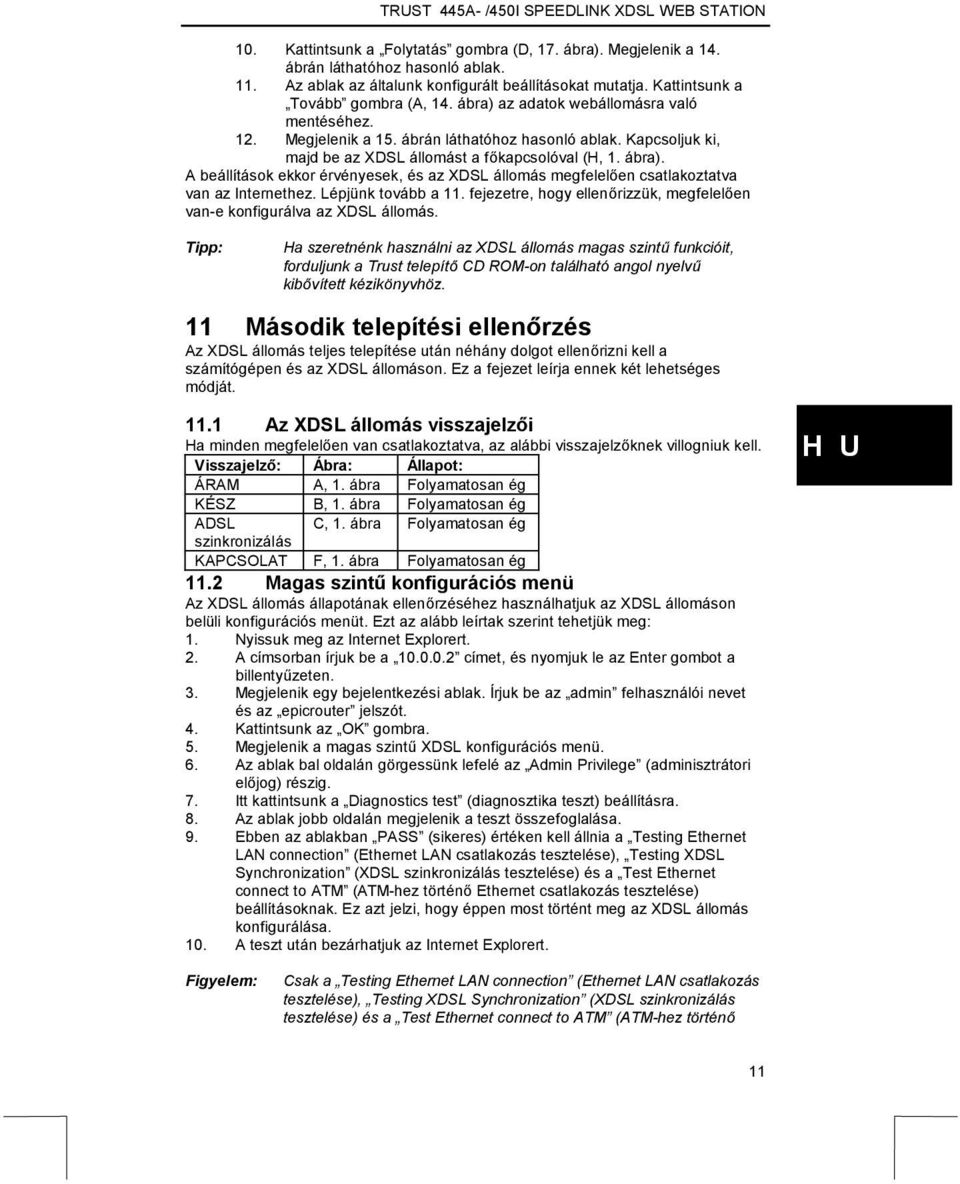

11 10. Kattintsunk a Folytatás gombra (D, 17. ábra). Megjelenik a 14. ábrán láthatóhoz hasonló ablak. 11. Az ablak az általunk konfigurált beállításokat mutatja. Kattintsunk a Tovább gombra (A, 14. ábra) az adatok webállomásra való mentéséhez. 12. Megjelenik a 15. ábrán láthatóhoz hasonló ablak. Kapcsoljuk ki, majd be az XDSL állomást a főkapcsolóval (H, 1. ábra). A beállítások ekkor érvényesek, és az XDSL állomás megfelelően csatlakoztatva van az Internethez. Lépjünk tovább a 11. fejezetre, hogy ellenőrizzük, megfelelően van-e konfigurálva az XDSL állomás. Tipp: Ha szeretnénk használni az XDSL állomás magas szintű funkcióit, forduljunk a Trust telepítő CD ROM-on található angol nyelvű kibővített kézikönyvhöz. 11 Második telepítési ellenőrzés Az XDSL állomás teljes telepítése után néhány dolgot ellenőrizni kell a számítógépen és az XDSL állomáson. Ez a fejezet leírja ennek két lehetséges módját Az XDSL állomás visszajelzői Ha minden megfelelően van csatlakoztatva, az alábbi visszajelzőknek villogniuk kell. Visszajelző: Ábra: Állapot: ÁRAM A, 1. ábra Folyamatosan ég KÉSZ B, 1. ábra Folyamatosan ég ADSL C, 1. ábra Folyamatosan ég szinkronizálás KAPCSOLAT F, 1. ábra Folyamatosan ég 11.2 Magas szintű konfigurációs menü Az XDSL állomás állapotának ellenőrzéséhez használhatjuk az XDSL állomáson belüli konfigurációs menüt. Ezt az alább leírtak szerint tehetjük meg: 1. Nyissuk meg az Internet Explorert. 2. A címsorban írjuk be a címet, és nyomjuk le az Enter gombot a billentyűzeten. 3. Megjelenik egy bejelentkezési ablak. Írjuk be az admin felhasználói nevet és az epicrouter jelszót. 4. Kattintsunk az OK gombra. 5. Megjelenik a magas szintű XDSL konfigurációs menü. 6. Az ablak bal oldalán görgessünk lefelé az Admin Privilege (adminisztrátori előjog) részig. 7. Itt kattintsunk a Diagnostics test (diagnosztika teszt) beállításra. 8. Az ablak jobb oldalán megjelenik a teszt összefoglalása. 9. Ebben az ablakban PASS (sikeres) értéken kell állnia a Testing Ethernet LAN connection (Ethernet LAN csatlakozás tesztelése), Testing XDSL Synchronization (XDSL szinkronizálás tesztelése) és a Test Ethernet connect to ATM (ATM-hez történő Ethernet csatlakozás tesztelése) beállításoknak. Ez azt jelzi, hogy éppen most történt meg az XDSL állomás konfigurálása. 10. A teszt után bezárhatjuk az Internet Explorert. Figyelem: Csak a Testing Ethernet LAN connection (Ethernet LAN csatlakozás tesztelése), Testing XDSL Synchronization (XDSL szinkronizálás tesztelése) és a Test Ethernet connect to ATM (ATM-hez történő 11

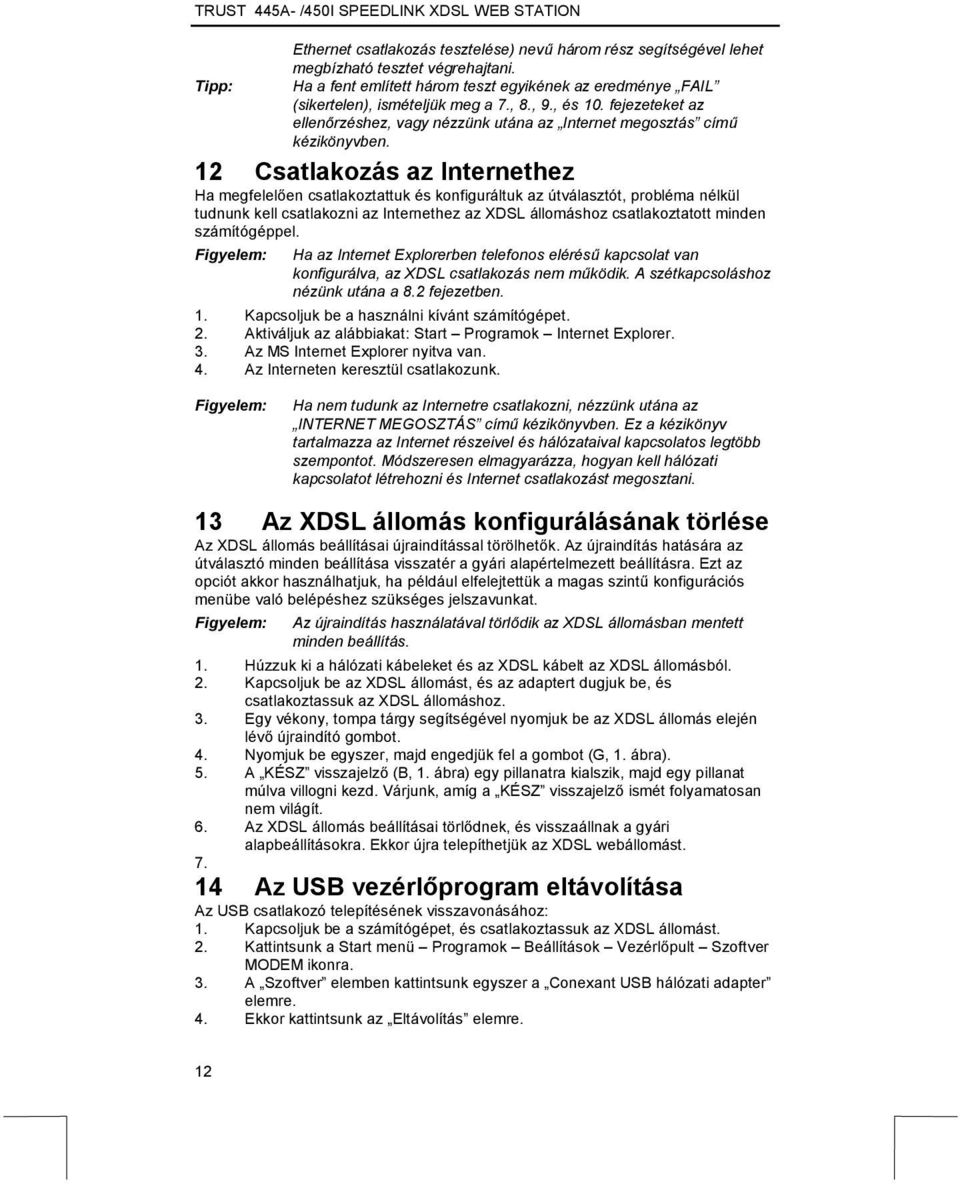

12 Tipp: Ethernet csatlakozás tesztelése) nevű három rész segítségével lehet megbízható tesztet végrehajtani. Ha a fent említett három teszt egyikének az eredménye FAIL (sikertelen), ismételjük meg a 7., 8., 9., és 10. fejezeteket az ellenőrzéshez, vagy nézzünk utána az Internet megosztás című kézikönyvben. 12 Csatlakozás az Internethez Ha megfelelően csatlakoztattuk és konfiguráltuk az útválasztót, probléma nélkül tudnunk kell csatlakozni az Internethez az XDSL állomáshoz csatlakoztatott minden számítógéppel. Figyelem: Ha az Internet Explorerben telefonos elérésű kapcsolat van konfigurálva, az XDSL csatlakozás nem működik. A szétkapcsoláshoz nézünk utána a 8.2 fejezetben. 1. Kapcsoljuk be a használni kívánt számítógépet. 2. Aktiváljuk az alábbiakat: Start Programok Internet Explorer. 3. Az MS Internet Explorer nyitva van. 4. Az Interneten keresztül csatlakozunk. Figyelem: Ha nem tudunk az Internetre csatlakozni, nézzünk utána az INTERNET MEGOSZTÁS című kézikönyvben. Ez a kézikönyv tartalmazza az Internet részeivel és hálózataival kapcsolatos legtöbb szempontot. Módszeresen elmagyarázza, hogyan kell hálózati kapcsolatot létrehozni és Internet csatlakozást megosztani. 13 Az XDSL állomás konfigurálásának törlése Az XDSL állomás beállításai újraindítással törölhetők. Az újraindítás hatására az útválasztó minden beállítása visszatér a gyári alapértelmezett beállításra. Ezt az opciót akkor használhatjuk, ha például elfelejtettük a magas szintű konfigurációs menübe való belépéshez szükséges jelszavunkat. Figyelem: Az újraindítás használatával törlődik az XDSL állomásban mentett minden beállítás. 1. Húzzuk ki a hálózati kábeleket és az XDSL kábelt az XDSL állomásból. 2. Kapcsoljuk be az XDSL állomást, és az adaptert dugjuk be, és csatlakoztassuk az XDSL állomáshoz. 3. Egy vékony, tompa tárgy segítségével nyomjuk be az XDSL állomás elején lévő újraindító gombot. 4. Nyomjuk be egyszer, majd engedjük fel a gombot (G, 1. ábra). 5. A KÉSZ visszajelző (B, 1. ábra) egy pillanatra kialszik, majd egy pillanat múlva villogni kezd. Várjunk, amíg a KÉSZ visszajelző ismét folyamatosan nem világít. 6. Az XDSL állomás beállításai törlődnek, és visszaállnak a gyári alapbeállításokra. Ekkor újra telepíthetjük az XDSL webállomást Az USB vezérlőprogram eltávolítása Az USB csatlakozó telepítésének visszavonásához: 1. Kapcsoljuk be a számítógépet, és csatlakoztassuk az XDSL állomást. 2. Kattintsunk a Start menü Programok Beállítások Vezérlőpult Szoftver MODEM ikonra. 3. A Szoftver elemben kattintsunk egyszer a Conexant USB hálózati adapter elemre. 4. Ekkor kattintsunk az Eltávolítás elemre. 12

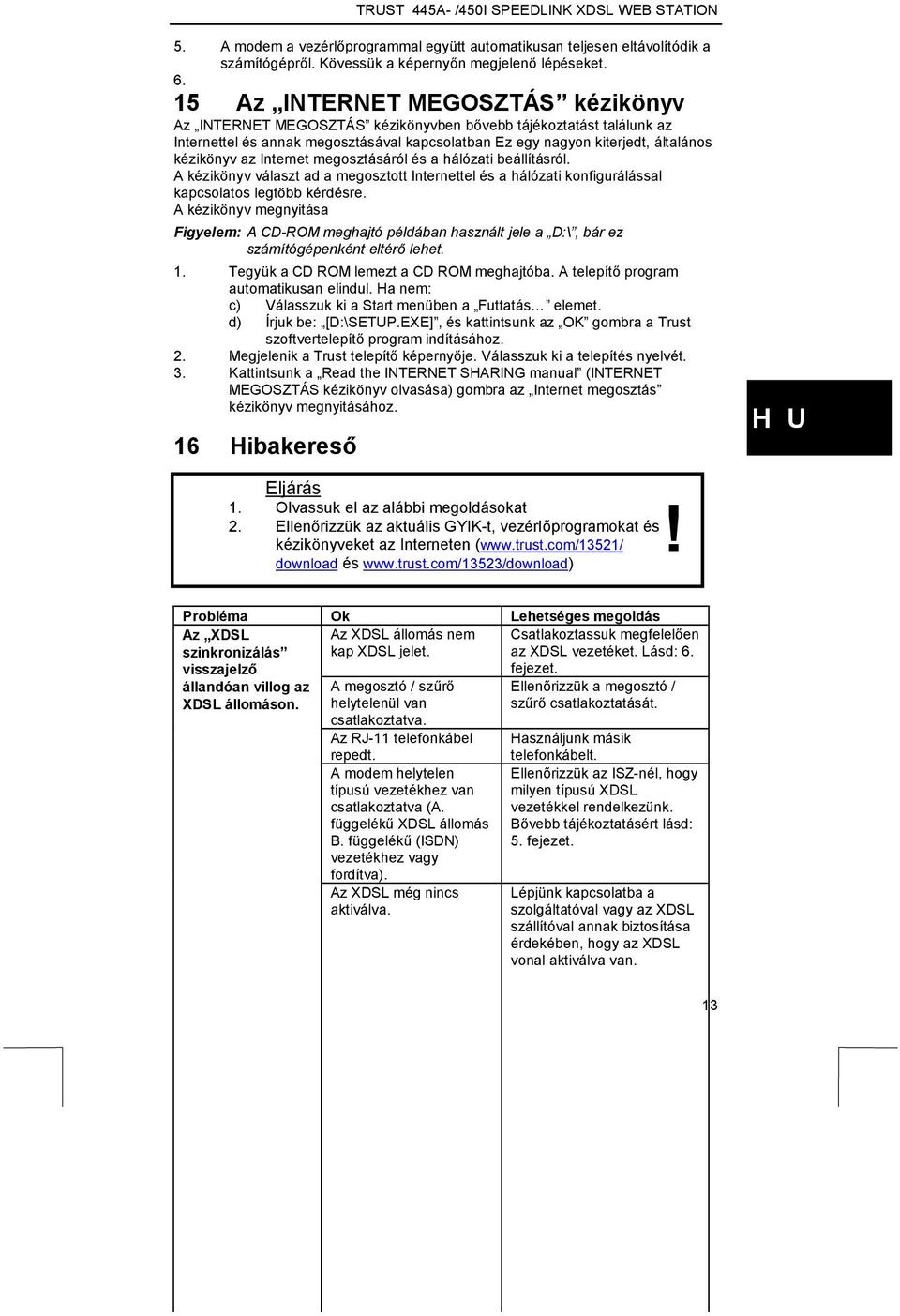

13 5. A modem a vezérlőprogrammal együtt automatikusan teljesen eltávolítódik a számítógépről. Kövessük a képernyőn megjelenő lépéseket Az INTERNET MEGOSZTÁS kézikönyv Az INTERNET MEGOSZTÁS kézikönyvben bővebb tájékoztatást találunk az Internettel és annak megosztásával kapcsolatban Ez egy nagyon kiterjedt, általános kézikönyv az Internet megosztásáról és a hálózati beállításról. A kézikönyv választ ad a megosztott Internettel és a hálózati konfigurálással kapcsolatos legtöbb kérdésre. A kézikönyv megnyitása Figyelem: A CD-ROM meghajtó példában használt jele a D:\, bár ez számítógépenként eltérő lehet. 1. Tegyük a CD ROM lemezt a CD ROM meghajtóba. A telepítő program automatikusan elindul. Ha nem: c) Válasszuk ki a Start menüben a Futtatás elemet. d) Írjuk be: [D:\SETUP.EXE], és kattintsunk az OK gombra a Trust szoftvertelepítő program indításához. 2. Megjelenik a Trust telepítő képernyője. Válasszuk ki a telepítés nyelvét. 3. Kattintsunk a Read the INTERNET SHARING manual (INTERNET MEGOSZTÁS kézikönyv olvasása) gombra az Internet megosztás kézikönyv megnyitásához. 16 Hibakereső Eljárás 1. Olvassuk el az alábbi megoldásokat 2. Ellenőrizzük az aktuális GYIK-t, vezérlőprogramokat és kézikönyveket az Interneten ( download és Probléma Ok Lehetséges megoldás Az XDSL állomás nem Csatlakoztassuk megfelelően kap XDSL jelet. az XDSL vezetéket. Lásd: 6. Az XDSL szinkronizálás visszajelző állandóan villog az XDSL állomáson. A megosztó / szűrő helytelenül van csatlakoztatva. Az RJ-11 telefonkábel repedt. A modem helytelen típusú vezetékhez van csatlakoztatva (A. függelékű XDSL állomás B. függelékű (ISDN) vezetékhez vagy fordítva). Az XDSL még nincs aktiválva. fejezet. Ellenőrizzük a megosztó / szűrő csatlakoztatását. Használjunk másik telefonkábelt. Ellenőrizzük az ISZ-nél, hogy milyen típusú XDSL vezetékkel rendelkezünk. Bővebb tájékoztatásért lásd: 5. fejezet. Lépjünk kapcsolatba a szolgáltatóval vagy az XDSL szállítóval annak biztosítása érdekében, hogy az XDSL vonal aktiválva van. 13

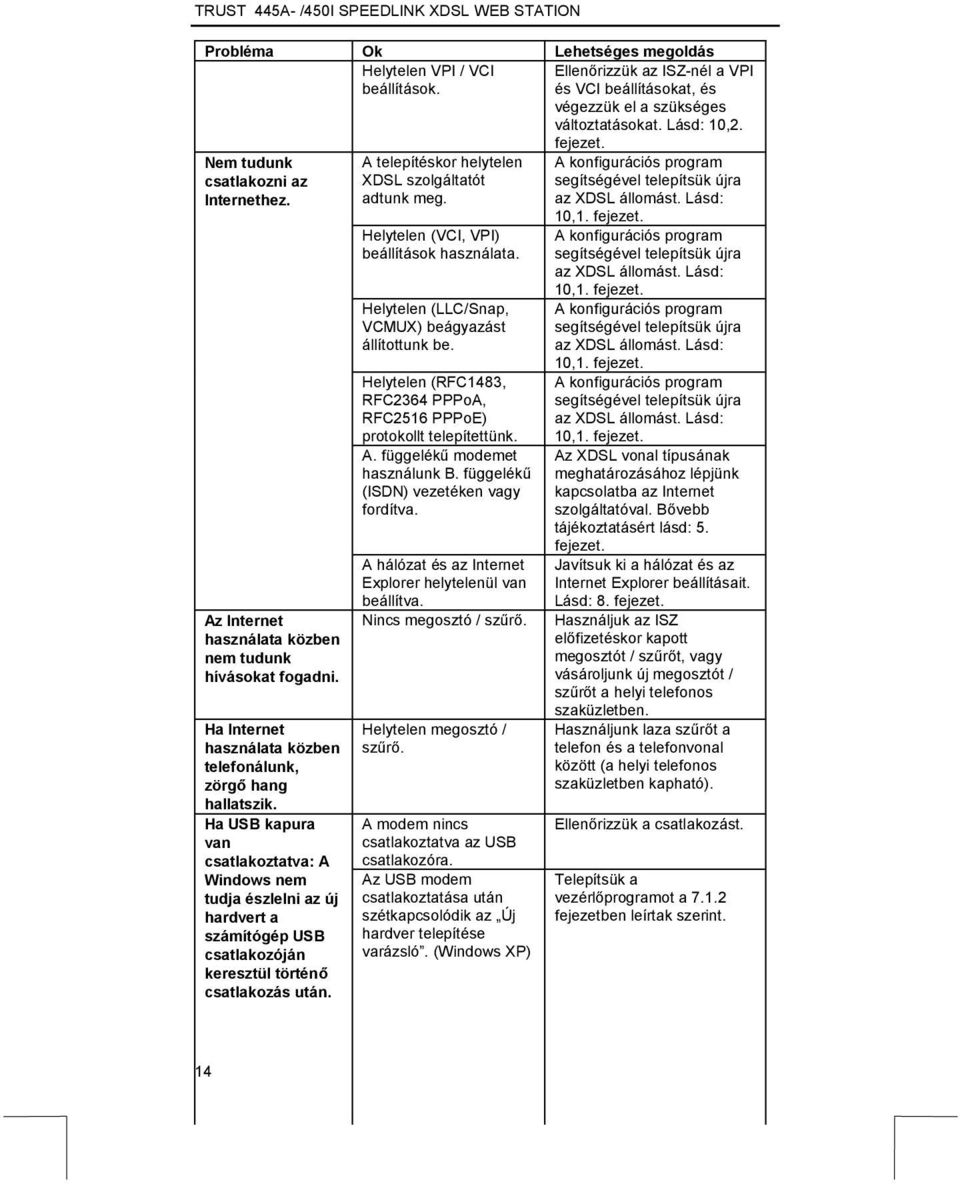

14 Probléma Ok Lehetséges megoldás Helytelen VPI / VCI beállítások. Ellenőrizzük az ISZ-nél a VPI és VCI beállításokat, és végezzük el a szükséges változtatásokat. Lásd: 10,2. fejezet. Nem tudunk csatlakozni az Internethez. Az Internet használata közben nem tudunk hívásokat fogadni. Ha Internet használata közben telefonálunk, zörgő hang hallatszik. Ha USB kapura van csatlakoztatva: A Windows nem tudja észlelni az új hardvert a számítógép USB csatlakozóján keresztül történő csatlakozás után. A telepítéskor helytelen XDSL szolgáltatót adtunk meg. Helytelen (VCI, VPI) beállítások használata. Helytelen (LLC/Snap, VCMUX) beágyazást állítottunk be. Helytelen (RFC1483, RFC2364 PPPoA, RFC2516 PPPoE) protokollt telepítettünk. A. függelékű modemet használunk B. függelékű (ISDN) vezetéken vagy fordítva. A hálózat és az Internet Explorer helytelenül van beállítva. Nincs megosztó / szűrő. Helytelen megosztó / szűrő. A modem nincs csatlakoztatva az USB csatlakozóra. Az USB modem csatlakoztatása után szétkapcsolódik az Új hardver telepítése varázsló. (Windows XP) A konfigurációs program segítségével telepítsük újra az XDSL állomást. Lásd: 10,1. fejezet. A konfigurációs program segítségével telepítsük újra az XDSL állomást. Lásd: 10,1. fejezet. A konfigurációs program segítségével telepítsük újra az XDSL állomást. Lásd: 10,1. fejezet. A konfigurációs program segítségével telepítsük újra az XDSL állomást. Lásd: 10,1. fejezet. Az XDSL vonal típusának meghatározásához lépjünk kapcsolatba az Internet szolgáltatóval. Bővebb tájékoztatásért lásd: 5. fejezet. Javítsuk ki a hálózat és az Internet Explorer beállításait. Lásd: 8. fejezet. Használjuk az ISZ előfizetéskor kapott megosztót / szűrőt, vagy vásároljunk új megosztót / szűrőt a helyi telefonos szaküzletben. Használjunk laza szűrőt a telefon és a telefonvonal között (a helyi telefonos szaküzletben kapható). Ellenőrizzük a csatlakozást. Telepítsük a vezérlőprogramot a fejezetben leírtak szerint. 14

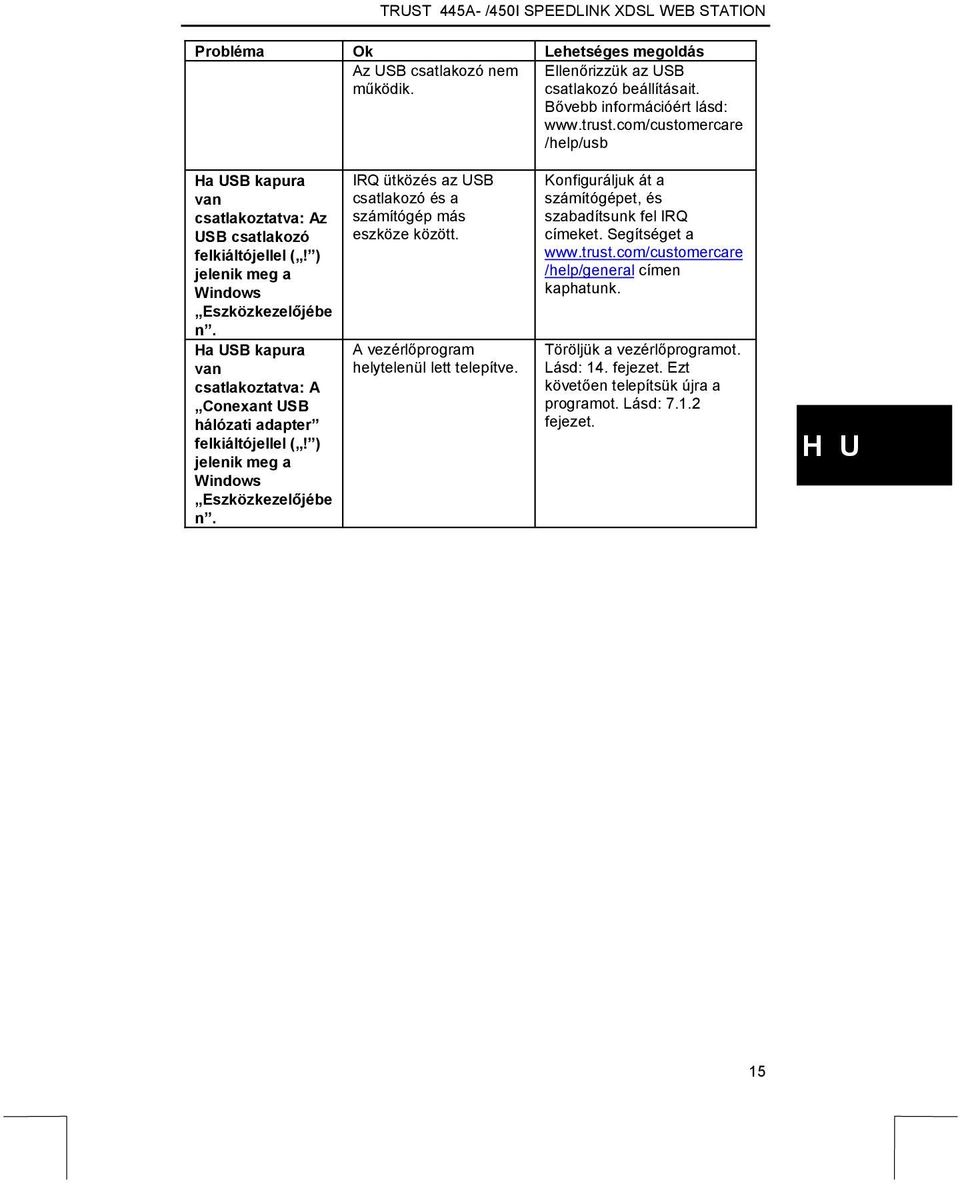

15 Probléma Ok Lehetséges megoldás Az USB csatlakozó nem működik. Ellenőrizzük az USB csatlakozó beállításait. Bővebb információért lásd: /help/usb Ha USB kapura van csatlakoztatva: Az USB csatlakozó felkiáltójellel (! ) jelenik meg a Windows Eszközkezelőjébe n. Ha USB kapura van csatlakoztatva: A Conexant USB hálózati adapter felkiáltójellel (! ) jelenik meg a Windows Eszközkezelőjébe n. IRQ ütközés az USB csatlakozó és a számítógép más eszköze között. A vezérlőprogram helytelenül lett telepítve. Konfiguráljuk át a számítógépet, és szabadítsunk fel IRQ címeket. Segítséget a /help/general címen kaphatunk. Töröljük a vezérlőprogramot. Lásd: 14. fejezet. Ezt követően telepítsük újra a programot. Lásd: fejezet. 15

16 Probléma Ok Lehetséges megoldás Nem lehet t küldeni. Több beállítással rendelkezünk. A szolgáltatók meg akarják akadályozni az ek küldését, ha nem a megfelelő szolgáltatóra csatlakozunk. Csatlakozzunk a másik szolgáltatóra analóg modemmel vagy ISDN kapcsolattal. Problémák az Internet beállításokkal. A probléma nem szerepel a listán. Az beállítások helytelenek. A lista nem tartalmaz megoldást. Több oka lehet. Ellenőrizzük az beállításokat az ISZ által megadottakhoz képest. Csatlakozzunk az Internethez analóg vagy ISDN modemmel, és nézzünk utána a Trust Internetes hibakeresőben az Interneten, vagy lépjünk kapcsolatba az ISZ-szel. Nézzünk utána az INTERNET MEGOSZTÁS kézikönyvben. Csatlakozzunk az Internetre egy analóg vagy ISDN modem segítségével, és nézzük meg az alábbi hibakeresőben: help/internet Csatlakozzunk az Internetre egy analóg vagy ISDN modem segítségével, és nézzük meg az alábbi hibakeresőben: help/network Ha a megoldások kipróbálása után még mindig problémákat tapasztalunk, lépjünk kapcsolatba a Trust Vevőszolgálati Központtal. Bővebb tájékoztatás e kézikönyv elején található. Készítsük elő az alábbi adatokat: A termék száma: A SPEEDLINK XDSL WEBÁLLOMÁS; (Egyesült Királyságbeli változat), I SPEEDLINK XDSL WEBÁLLOMÁS A probléma pontos és részletes leírása; Annak részletes leírása, hogy mikor fordul elő a probléma. 16

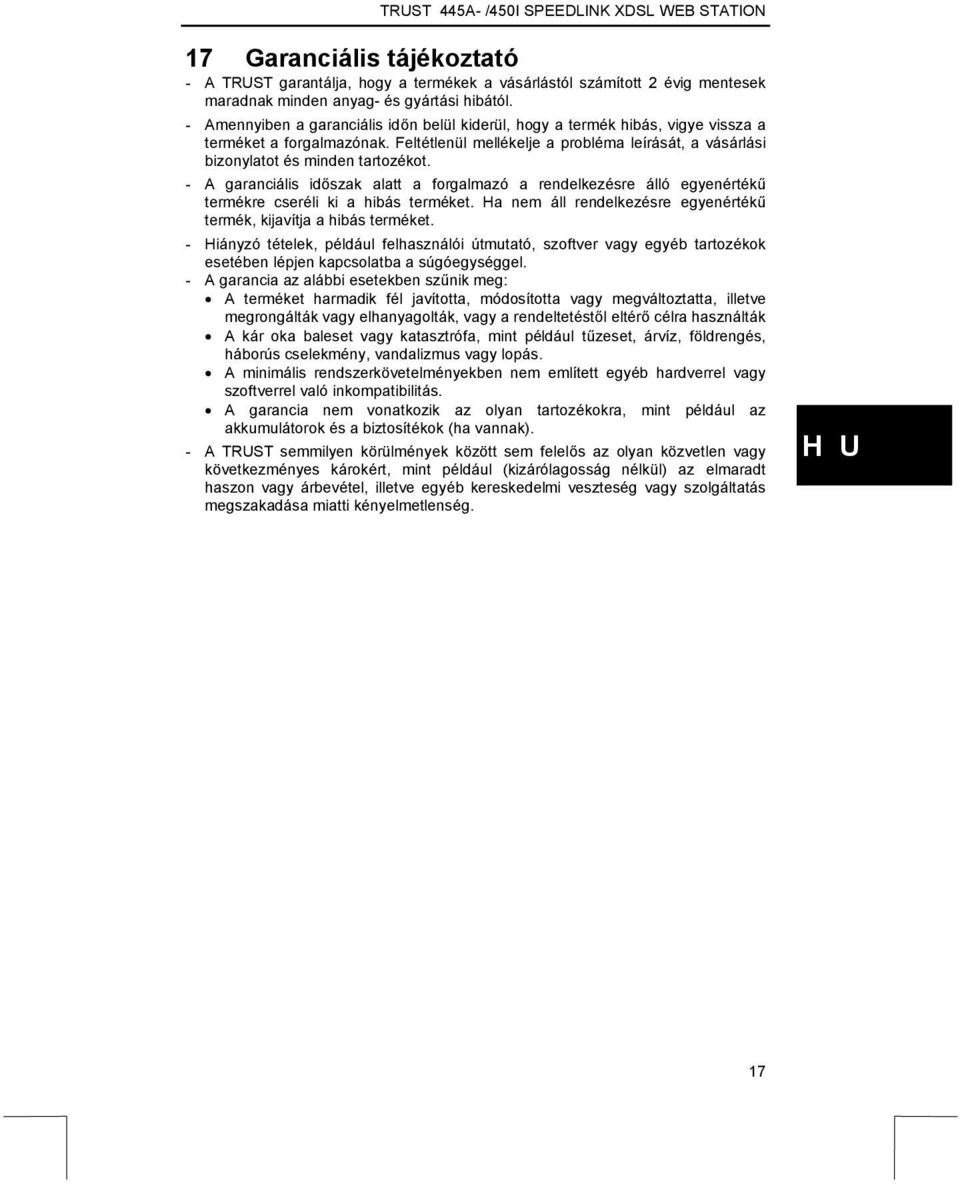

17 17 Garanciális tájékoztató - A TRUST garantálja, hogy a termékek a vásárlástól számított 2 évig mentesek maradnak minden anyag- és gyártási hibától. - Amennyiben a garanciális időn belül kiderül, hogy a termék hibás, vigye vissza a terméket a forgalmazónak. Feltétlenül mellékelje a probléma leírását, a vásárlási bizonylatot és minden tartozékot. - A garanciális időszak alatt a forgalmazó a rendelkezésre álló egyenértékű termékre cseréli ki a hibás terméket. Ha nem áll rendelkezésre egyenértékű termék, kijavítja a hibás terméket. - Hiányzó tételek, például felhasználói útmutató, szoftver vagy egyéb tartozékok esetében lépjen kapcsolatba a súgóegységgel. - A garancia az alábbi esetekben szűnik meg: A terméket harmadik fél javította, módosította vagy megváltoztatta, illetve megrongálták vagy elhanyagolták, vagy a rendeltetéstől eltérő célra használták A kár oka baleset vagy katasztrófa, mint például tűzeset, árvíz, földrengés, háborús cselekmény, vandalizmus vagy lopás. A minimális rendszerkövetelményekben nem említett egyéb hardverrel vagy szoftverrel való inkompatibilitás. A garancia nem vonatkozik az olyan tartozékokra, mint például az akkumulátorok és a biztosítékok (ha vannak). - A TRUST semmilyen körülmények között sem felelős az olyan közvetlen vagy következményes károkért, mint például (kizárólagosság nélkül) az elmaradt haszon vagy árbevétel, illetve egyéb kereskedelmi veszteség vagy szolgáltatás megszakadása miatti kényelmetlenség. 17
