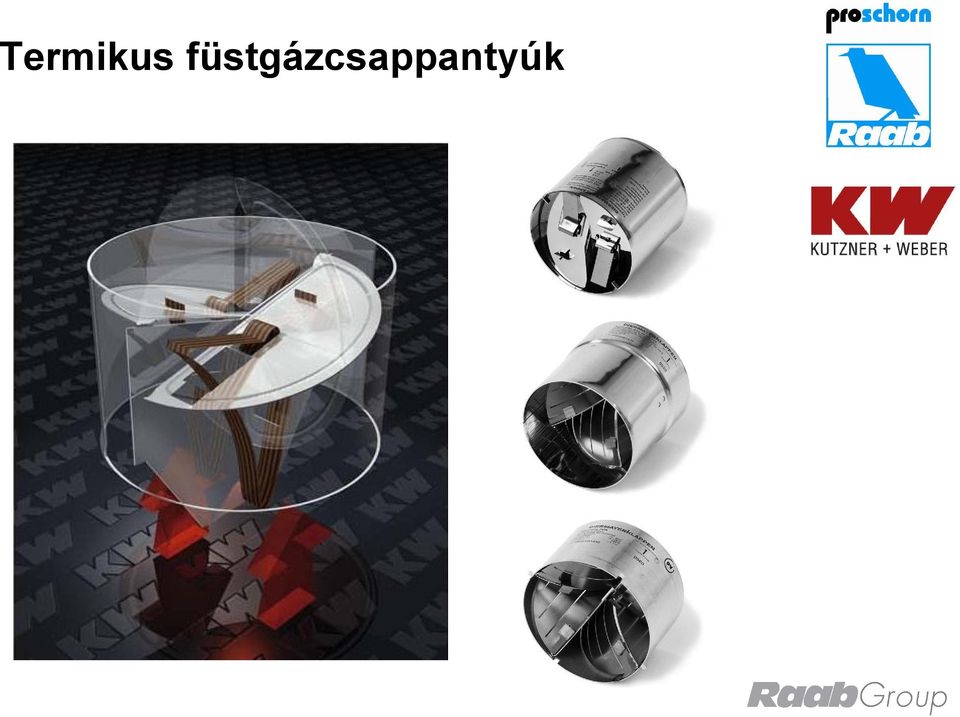

1 Termikus füstgázcsappantyúk

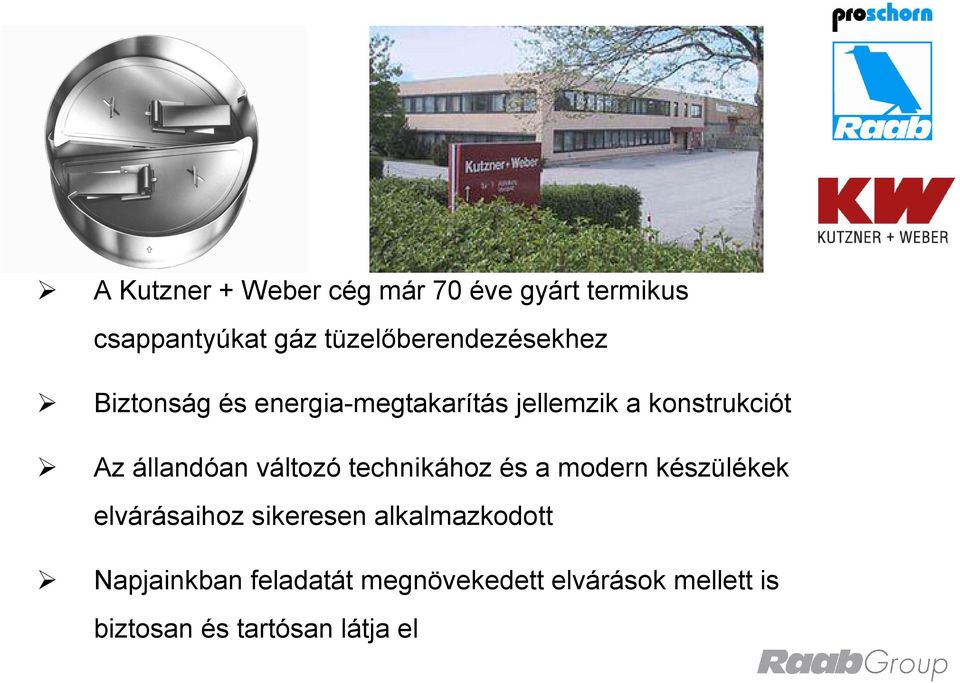

2 A Kutzner + Weber cég már 70 éve gyárt termikus csappantyúkat gáz tüzelőberendezésekhez Biztonság és energia-megtakarítás jellemzik a konstrukciót Az állandóan változó technikához és a modern készülékek elvárásaihoz sikeresen alkalmazkodott Napjainkban feladatát megnövekedett elvárások mellett is biztosan és tartósan látja el

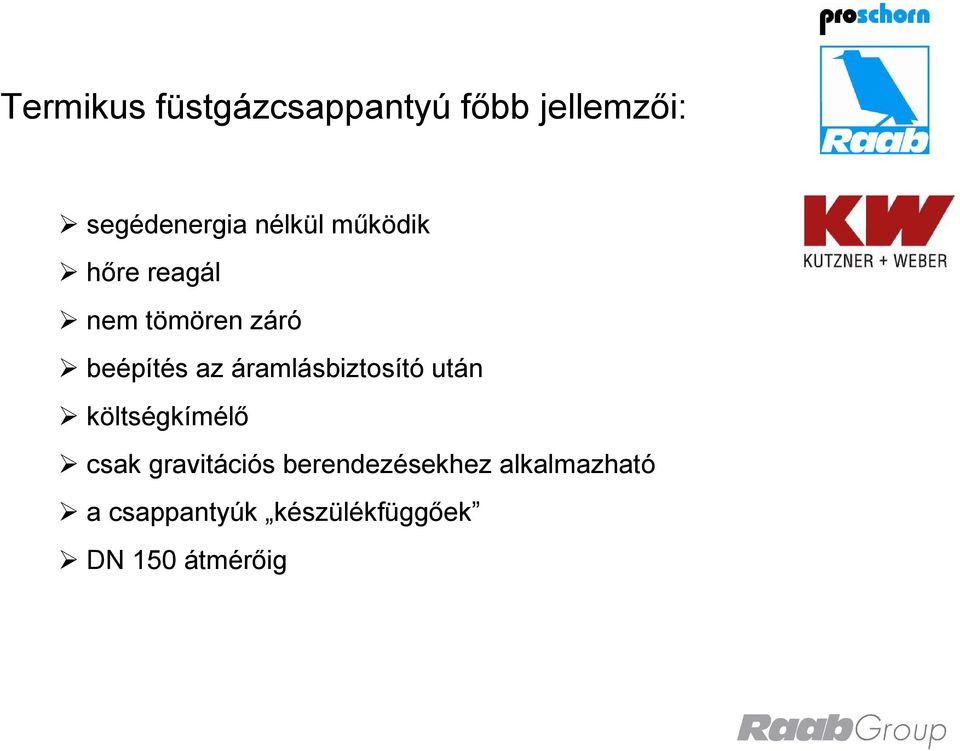

3 Termikus füstgázcsappantyú főbb jellemzői: segédenergia nélkül működik hőre reagál nem tömören záró beépítés az áramlásbiztosító után költségkímélő csak gravitációs berendezésekhez alkalmazható a csappantyúk készülékfüggőek DN 150 átmérőig

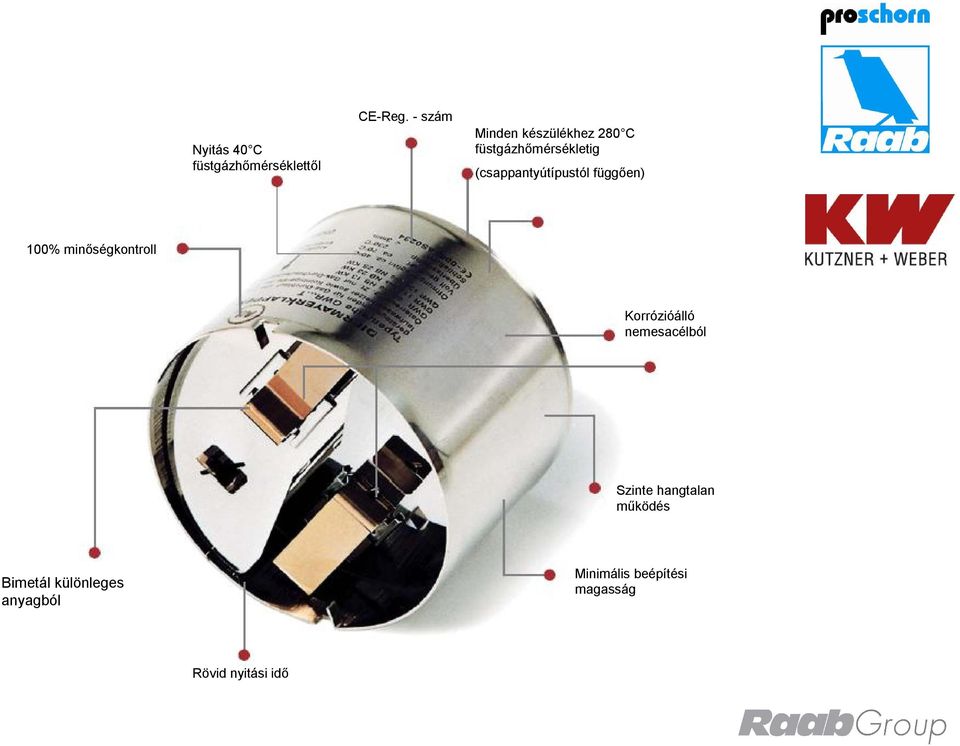

4 Nyitás 40 C füstgázhőmérséklettől CE-Reg. - szám Minden készülékhez 280 C füstgázhőmérsékletig (csappantyútípustól függően) 100% minőségkontroll Korrózióálló nemesacélból Szinte hangtalan működés Bimetál különleges anyagból Minimális beépítési magasság Rövid nyitási idő

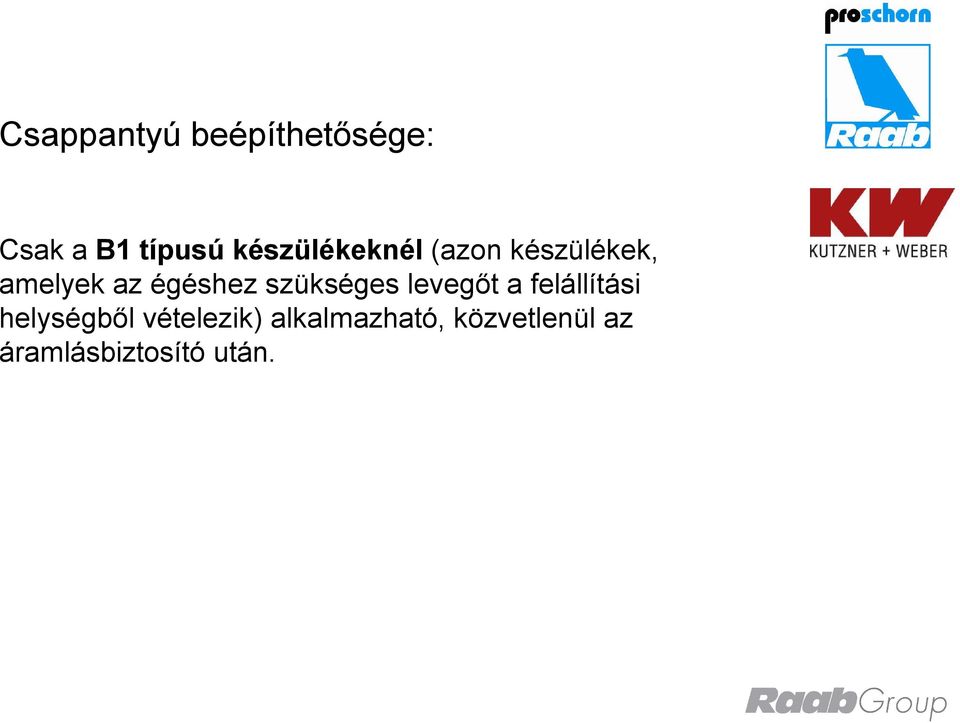

5 Csappantyú beépíthetősége: Csak a B1 típusú készülékeknél (azon készülékek, amelyek az égéshez szükséges levegőt a felállítási helységből vételezik) alkalmazható, közvetlenül az áramlásbiztosító után.

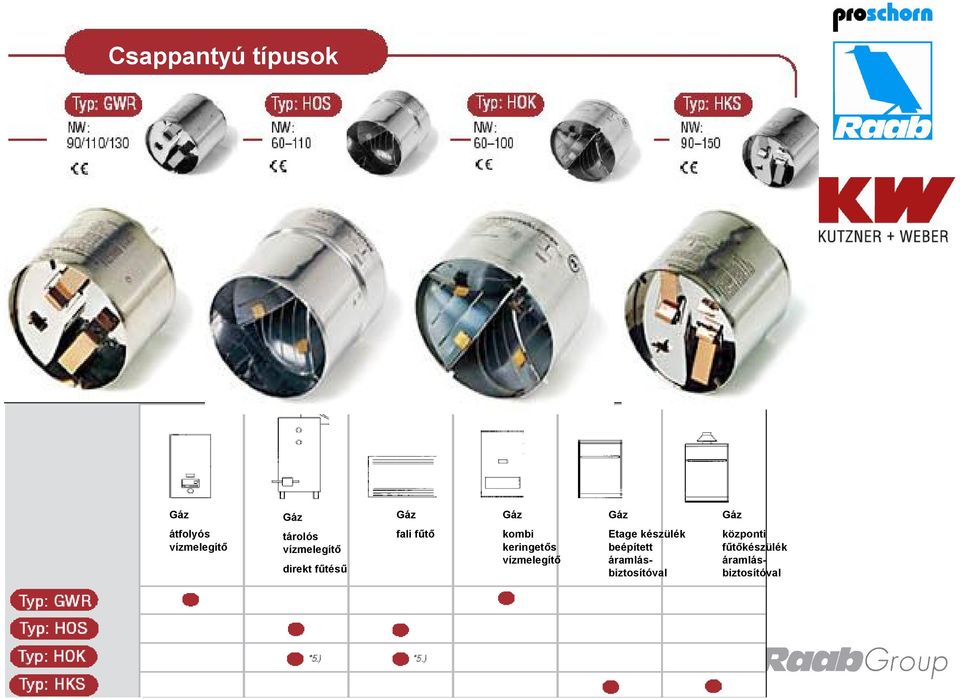

6 Csappantyú típusok Gáz átfolyós vízmelegítő Gáz tárolós vízmelegítő direkt fűtésű Gáz fali fűtő Gáz kombi keringetős vízmelegítő Gáz Etage készülék beépített áramlásbiztosítóval Gáz központi fűtőkészülék áramlásbiztosítóval

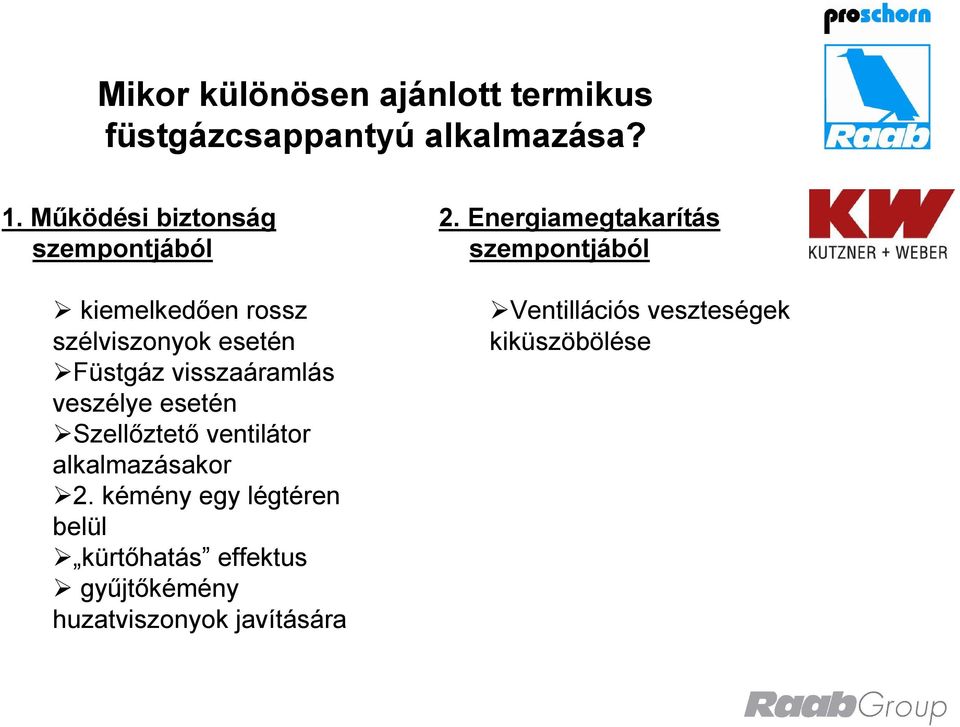

7 Mikor különösen ajánlott termikus füstgázcsappantyú alkalmazása? 1. Működési biztonság szempontjából kiemelkedően rossz szélviszonyok esetén Füstgáz visszaáramlás veszélye esetén Szellőztető ventilátor alkalmazásakor 2. kémény egy légtéren belül kürtőhatás effektus gyűjtőkémény huzatviszonyok javítására 2. Energiamegtakarítás szempontjából Ventillációs veszteségek kiküszöbölése

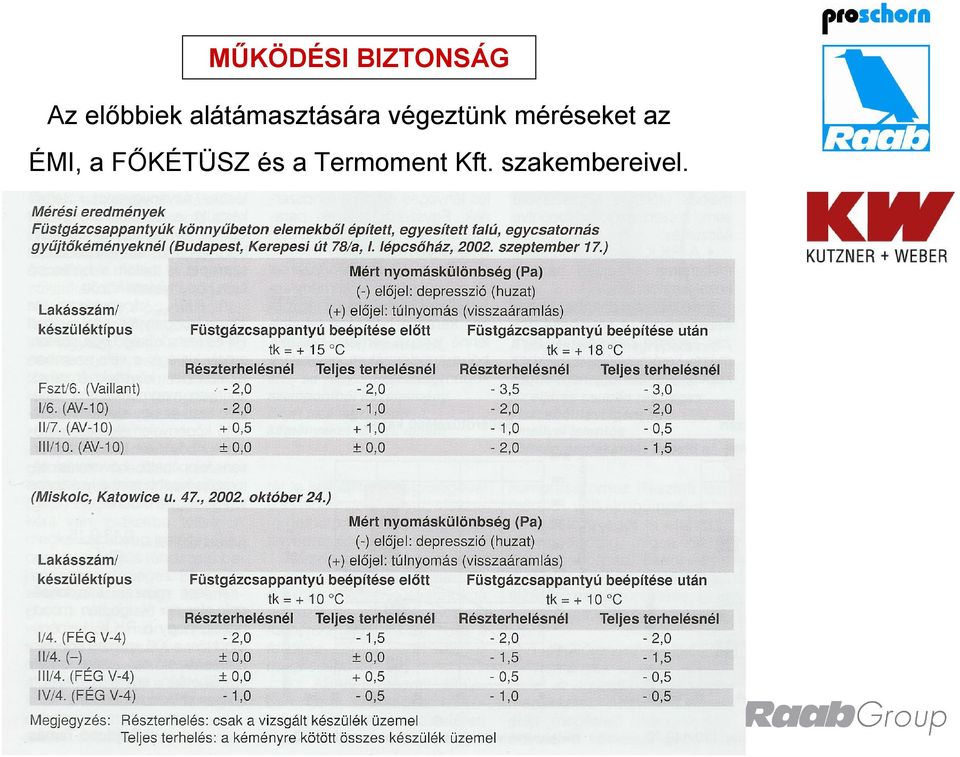

8 MŰKÖDÉSI BIZTONSÁG Az előbbiek alátámasztására végeztünk méréseket az ÉMI, a FŐKÉTÜSZ és a Termoment Kft. szakembereivel.

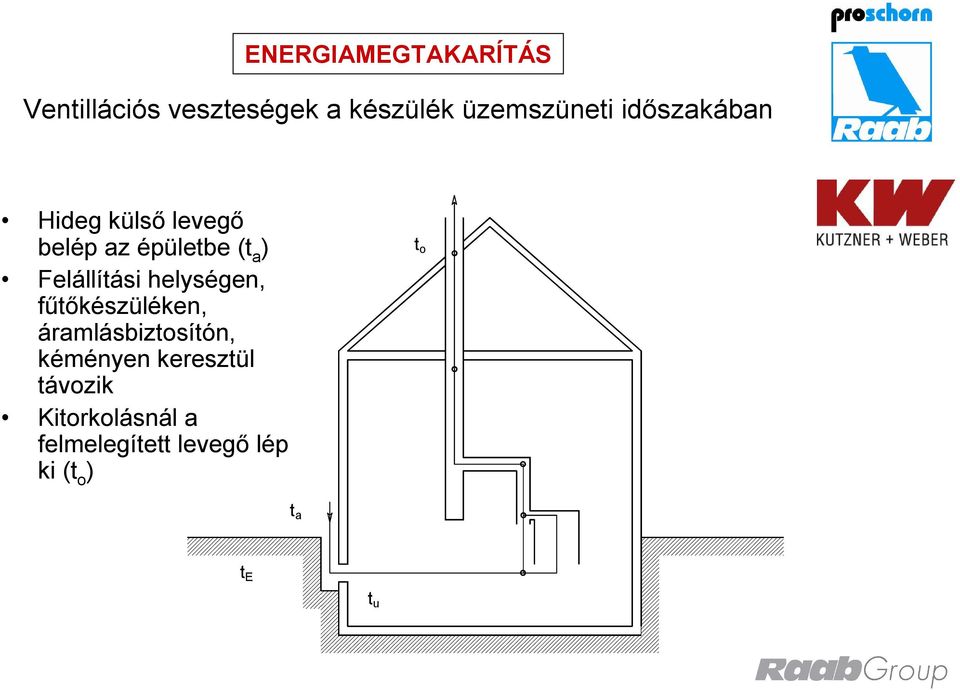

9 ENERGIAMEGTAKARÍTÁS Ventillációs veszteségek a készülék üzemszüneti időszakában Hideg külső levegő belép az épületbe (t a ) Felállítási helységen, fűtőkészüléken, áramlásbiztosítón, kéményen keresztül távozik Kitorkolásnál a felmelegített levegő lép ki (t o ) t o t a t E t u

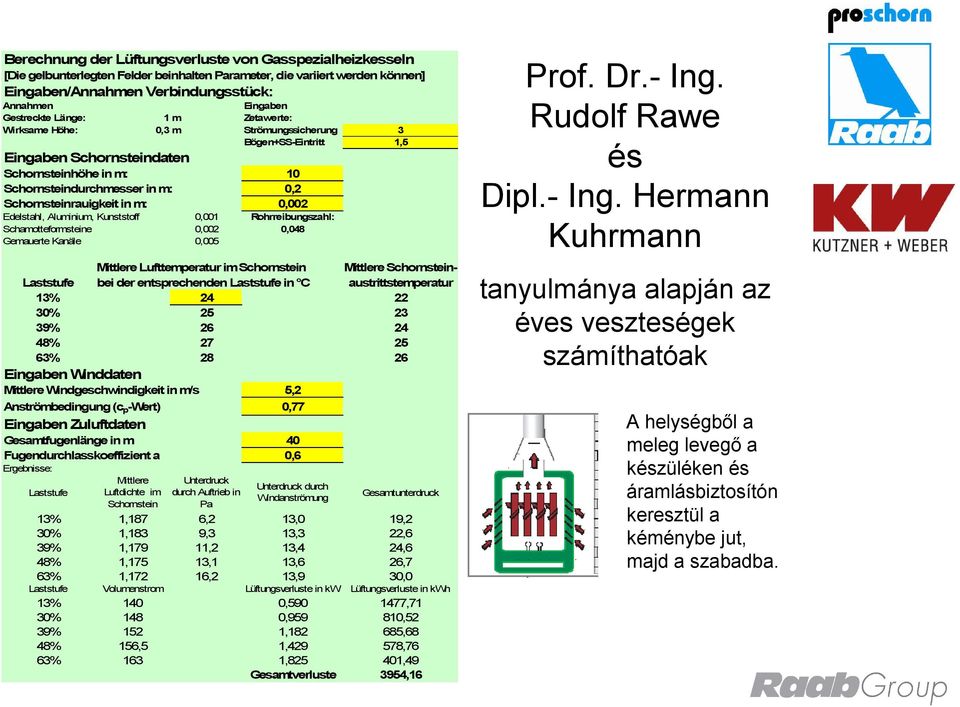

10 Berechnung der Lüftungsverluste von Gasspezialheizkesseln [Die gelbunterlegten Felder beinhalten Parameter, die variiert werden können] Eingaben/Annahmen Verbindungsstück: Annahmen Eingaben Gestreckte Länge: 1 m Zetawerte: Wirksame Höhe: 0,3 m Strömungssicherung 3 Bögen+SS-Eintritt 1,5 Eingaben Schornsteindaten Schornsteinhöhe in m: 10 Schornsteindurchmesser in m: 0,2 Schornsteinrauigkeit in m: 0,002 Edelstahl, Aluminium, Kunststoff 0,001 Rohrreibungszahl: Schamotteformsteine 0,002 0,048 Gemauerte Kanäle 0,005 Mittlere Lufttemperatur im Schornstein Mittlere Schornstein- Laststufe bei der entsprechenden Laststufe in C austrittstemperatur 13% % % % % Eingaben Winddaten Mittlere Windgeschwindigkeit in m/s 5,2 Anströmbedingung (c p -Wert) 0,77 Eingaben Zuluftdaten Gesamtfugenlänge in m 40 Fugendurchlasskoeffizient a 0,6 Ergebnisse: Laststufe Mittlere Unterdruck Unterdruck durch Luftdichte im durch Auftrieb in Windanströmung Schornstein Pa Gesamtunterdruck 13% 1,187 6,2 13,0 19,2 30% 1,183 9,3 13,3 22,6 39% 1,179 11,2 13,4 24,6 48% 1,175 13,1 13,6 26,7 63% 1,172 16,2 13,9 30,0 Laststufe Volumenstrom Lüftungsverluste in kw Lüftungsverluste in kwh 13% 140 0, ,71 30% 148 0, ,52 39% 152 1, ,68 48% 156,5 1, ,76 63% 163 1, ,49 Gesamtverluste 3954,16 Prof. Dr.- Ing. Rudolf Rawe és Dipl.- Ing. Hermann Kuhrmann tanyulmánya alapján az éves veszteségek számíthatóak A helységből a meleg levegő a készüléken és áramlásbiztosítón keresztül a kéménybe jut, majd a szabadba.

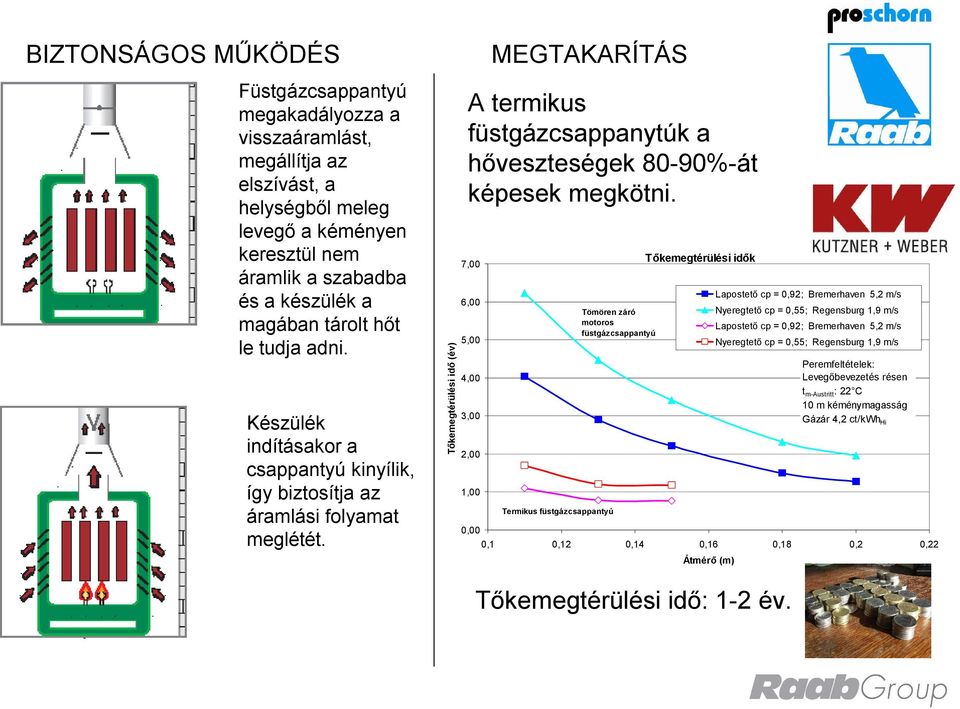

11 BIZTONSÁGOS MŰKÖDÉS Füstgázcsappantyú megakadályozza a visszaáramlást, megállítja az elszívást, a helységből meleg levegő a kéményen keresztül nem áramlik a szabadba és a készülék a magában tárolt hőt le tudja adni. Készülék indításakor a csappantyú kinyílik, így biztosítja az áramlási folyamat meglétét. Tőkemegtérülési idő (év) MEGTAKARÍTÁS A termikus füstgázcsappanytúk a hőveszteségek 80-90%-át képesek megkötni. 7,00 6,00 5,00 4,00 3,00 2,00 1,00 Termikus füstgázcsappantyú Tömören záró motoros füstgázcsappantyú Tőkemegtérülési idők 0,00 0,1 0,12 0,14 0,16 0,18 0,2 0,22 Átmérő (m) Lapostető cp = 0,92; Bremerhaven 5,2 m/s Nyeregtető cp = 0,55; Regensburg 1,9 m/s Lapostető cp = 0,92; Bremerhaven 5,2 m/s Nyeregtető cp = 0,55; Regensburg 1,9 m/s Peremfeltételek: Levegőbevezetés résen t m-austritt : 22 C 10 m kéménymagasság Gázár 4,2 ct/kwh Hi Tőkemegtérülési idő: 1-2 év.

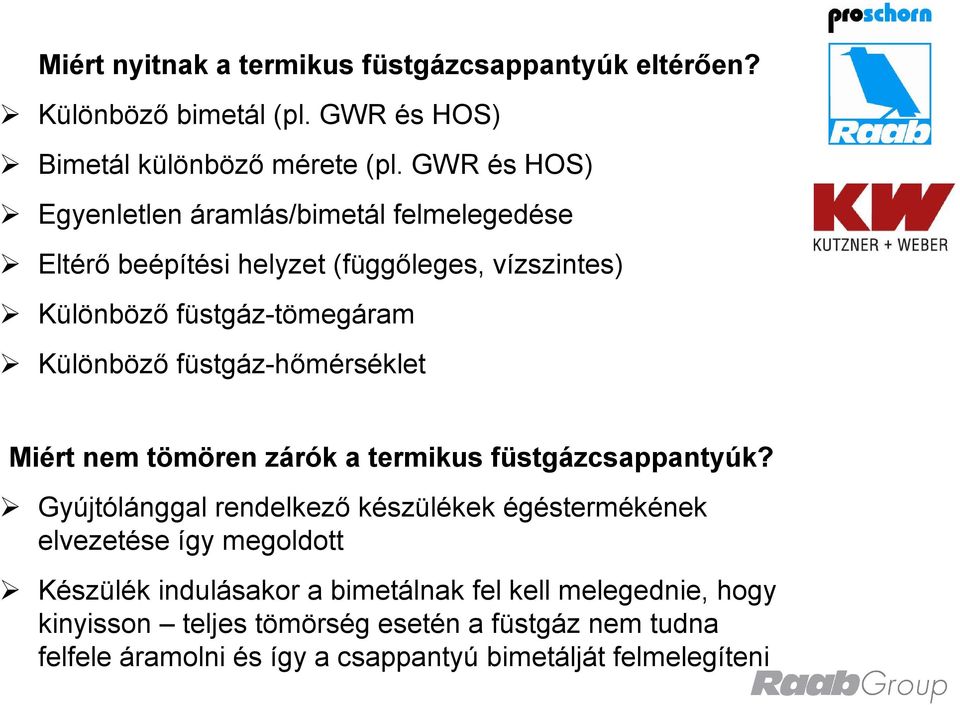

12 Miért nyitnak a termikus füstgázcsappantyúk eltérően? Különböző bimetál (pl. GWR és HOS) Bimetál különböző mérete (pl. GWR és HOS) Egyenletlen áramlás/bimetál felmelegedése Eltérő beépítési helyzet (függőleges, vízszintes) Különböző füstgáz-tömegáram Különböző füstgáz-hőmérséklet Miért nem tömören zárók a termikus füstgázcsappantyúk? Gyújtólánggal rendelkező készülékek égéstermékének elvezetése így megoldott Készülék indulásakor a bimetálnak fel kell melegednie, hogy kinyisson teljes tömörség esetén a füstgáz nem tudna felfele áramolni és így a csappantyú bimetálját felmelegíteni

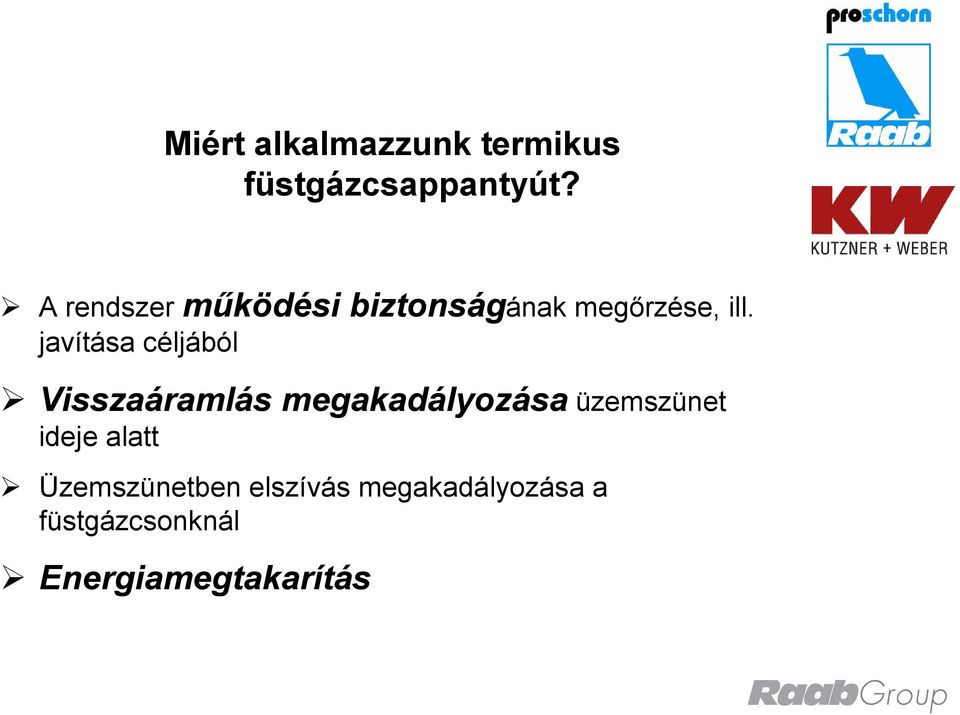

13 Miért alkalmazzunk termikus füstgázcsappantyút? A rendszer működési biztonságának megőrzése, ill. javítása céljából Visszaáramlás megakadályozása üzemszünet ideje alatt Üzemszünetben elszívás megakadályozása a füstgázcsonknál Energiamegtakarítás

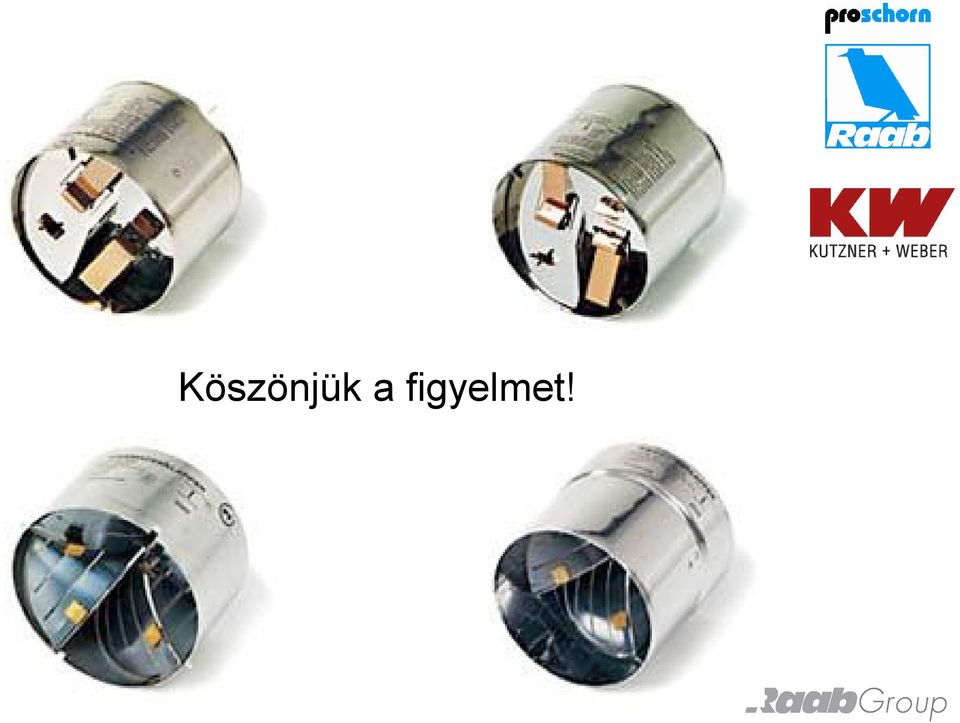

14 Köszönjük a figyelmet!
