Települési Szilárdhulladék-lerakók Országos Felmérése Phare project HU canor 1. MELLÉKLET

Átírás

1 1. MELLÉKLET

2 1. SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhely utókezelésének Fő tevékenységek rövid leírása Lerakóhelyen keletkező gáz Helyreállítás, hagyományos Aktív extrakció és elégetés A lerakóhely befedése vízhatlan burkolattal (HDPE-bevonat). Aktív extrakció atmoszféra alatti nyomással (kompresszorral előállítva), ami erősen csökkenti a lerakóhelyen keletkező gáz kontrolálatlan emisszióját az atmoszférába. A lerakóhelyen keletkező gáz összegyűjtése a lerakóhely főrészén elhelyezett vertikális extraháló kutakkal. A lerakóhelyen keletkező gáz elégetése (fáklyával vagy gáz motorral), ami a metán gázt (CH 4) széndioxiddá (CO 2) és vízzé (H 2O) alakítja át. Az extraháló rendszer költségei megoszlanak a kutak és csőhálózat, valamint a kompresszor, a fáklya és egyéb eszközök költségeire. Az extraháló cső átlagos mélysége: = 3m A lerakóhelyen keletkező extrahált gáz jövedelmező hasznosítása nem lett számításba véve. Ha mégis megtörténne, akkor a keletkező profit ennek a műveletnek a költségeit fogja csökkenteni. Lerakóhelyen keletkező gáz elvonását a lerakóhely bezárását követően 15 évig fogják végezni. Hatályos kamatláb = 4%, időtartam = 15 év, kezdés 2005-ben Ez a lépés csak azoknál a lerakóhelyeknél alkalmazható, ahol a hulladék összes magassága > 4m!!!!! Ha nem, akkor csak a passzív kivonás lehetséges (Lásd 2.sz. Adatlap)!!!!!!!!!!!!!!! Egység ráták költségszámításokhoz Egység Ráta -ban HDPE-bevonat (szállítás és befedés) m 2 7,50 Felső talajréteg szállítása és lerakása (1 méter) m 2 10,50 Rendszer a lerakóhelyen keletkező gáz elvonásához ha ,00 (kutak és csőrendszer) Telepítés az extrakcióhoz és elégetéshez ha ,00 (kompresszor és fáklya) A folyamat mérése/követése ha/év 500,00 Karbantartás (az extraháló rendszer % / év 5,0 % összbefektetésének százalékaként) költségbefektetés ha (terület) éves költségek (15 éven keresztül) év KÖLTSÉGSZÁMOLÁSI FORMULA (KÖLTSÉG -BAN) BEFEKTETÉS (IC) = *[TERÜLET HA-BAN] ÉVES KÖLTSÉGEK (AC) = 500*[TERÜLET HA-BAN} + [IC]*0,05 ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*15]*0, melléklet 2

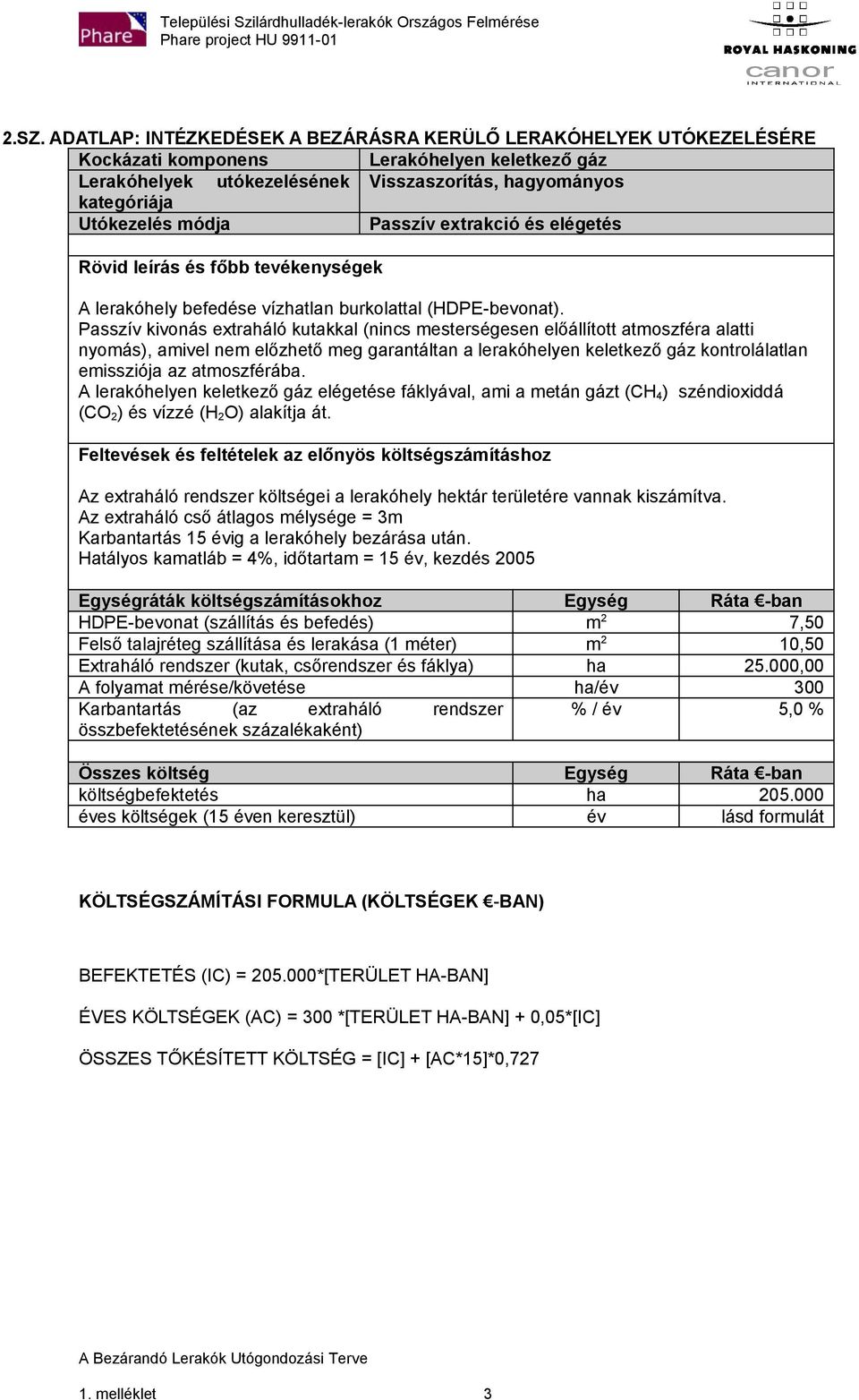

3 2.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyen keletkező gáz Lerakóhelyek utókezelésének Visszaszorítás, hagyományos Passzív extrakció és elégetés Rövid leírás és főbb tevékenységek A lerakóhely befedése vízhatlan burkolattal (HDPE-bevonat). Passzív kivonás extraháló kutakkal (nincs mesterségesen előállított atmoszféra alatti nyomás), amivel nem előzhető meg garantáltan a lerakóhelyen keletkező gáz kontrolálatlan emissziója az atmoszférába. A lerakóhelyen keletkező gáz elégetése fáklyával, ami a metán gázt (CH 4) széndioxiddá (CO 2) és vízzé (H 2O) alakítja át. Az extraháló rendszer költségei a lerakóhely hektár területére vannak kiszámítva. Az extraháló cső átlagos mélysége = 3m Karbantartás 15 évig a lerakóhely bezárása után. Hatályos kamatláb = 4%, időtartam = 15 év, kezdés 2005 HDPE-bevonat (szállítás és befedés) m 2 7,50 Felső talajréteg szállítása és lerakása (1 méter) m 2 10,50 Extraháló rendszer (kutak, csőrendszer és fáklya) ha ,00 A folyamat mérése/követése ha/év 300 Karbantartás (az extraháló rendszer % / év 5,0 % összbefektetésének százalékaként) költségbefektetés ha éves költségek (15 éven keresztül) év lásd formulát BEFEKTETÉS (IC) = *[TERÜLET HA-BAN] ÉVES KÖLTSÉGEK (AC) = 300 *[TERÜLET HA-BAN] + 0,05*[IC] ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*15]*0, melléklet 3

4 3.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Lerakóhelyen keletkező gáz Folyamatos ellenőrzés, hagyományos Mintavétel & analízis A lerakóhelyen keletkező gáz széleskörű folyamatos ellenőrzése a helyszínen vizuális megfigyeléssel, mintavétellel és analizálással. A méréseknek 2 módszere van: - a lerakóhely felszínének vizuális vizsgálata (a vegetáció minősége, az emisszió szaga). - mérések hordozható mintavételi szettel. Mérés gyakoriság 1 x évente, 15 éves perióduson keresztül. hatályos kamatláb = 4%, időtartam = 15 év, kezdés 2005 Mérések/ellenőrzések (beleértve mintavétel és ha/év 2.000,00 analízis) költségbefektetés ha 0 éves költségek (15 éven keresztül) év lásd formulát BEFEKTETÉS (IC) = 0 ÉVES KÖLTSÉGEK (AC) = *[TERÜLET HA-BAN] ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*15]*0, melléklet 4

5 4.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Lerakóhelyen keletkező gáz és lerakóhely befedése Korlátozások, hagyományos Bejárás korlátozott vagy tilos Olyan intézkedésekkel foglalkozik, amelyek megakadályozzák az érintkezést a hulladékkal és/vagy a lerakóhelyen keletkező gázzal. Az intézkedések tartalmaznak kerítések elhelyezését a telephely köré azért, hogy gátolják a bejárást, valamint táblák kirakását Bejárás csak saját felelősségre felirattal. Kerítések lesznek elhelyezve a lerakóhely köré. Kerítés hossza méterben megegyezik a lerakóhely átlagos kerületével = 4 [lerakott terület] A telephely 4 oldalán egy-egy tábla. Karbantartás 15 éves perióduson keresztül hatályos kamatláb = 4%, időtartam = 15 év, kezdés 2005 Kerítések és jelzőtáblák szállítása és felszerelése m 28,00 Karbantartás év 1.000,00 költségbefektetés ha lásd formulát éves költségek (15 éven keresztül) év KÖLTSÉGSZÁMÍTÁSI FORMULA (KÖLTSÉGEK -BEN) BEFEKTETÉS (IC) = 4 [TERÜLET HA-BAN*10.000]*28 ÉVES KÖLTSÉGEK (AC) = ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*15]*0, melléklet 5

6 5.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Lerakóhelyen keletkező gáz Remediáció/visszaszorítás, NA Oxidáció, erre alkalmas takaró réteg alkalmazásával Rövid leírás és főbb tevékenységek Lerakóhelyet egy speciális, humusszal dúsított talajt tartalmazó réteggel fogják befedni. A lerakóhelyen keletkező kibocsátott gáz át fog áramlani ezen a speciális rétegen és felbomlik széndioxidra és vízpárára. Az ország állandósított lerakóhelyei a lerakók átlagterületével (m 2 ), a lerakott hulladék teljes magasságával (m), és a lerakott hulladék mennyiségével (m 3 ) lettek figyelembe véve. A speciális talajréteg vastagsága = 1m Folyamat mérések: 10 minta/ha és 1x évente Mérések 15 éves perióduson keresztül hatályos kamatláb = 4%, időtartam = 15 év, kezdés 2005 Geotextil (szállítás és elhelyezés) m 2 2,00 Humusszal dúsított talaj szállítása és elhelyezése m 2 11,50 Eljárás mértéke/folyamatos ellenőrzés ha/év 2.000,00 költségbefektetés ha éves költségek (15 éven keresztül) ha/év lásd formulát BERUHÁZÁS (IC) = *(TERÜLET HA-BAN) ÉVES KÖLTSÉGEK (AC) = *[TERÜLET HA-BAN] ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*15]*0, melléklet 6

7 6.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Felszíni víz Folyamatos ellenőrzés, hagyományos Mintavétel & analízis A felszíni víz helyreállítása nem reális választási lehetőség. A felszíni víz minőségét mintavétellel és kémiai analízissel fogjuk demonstrálni. Ha a felszíni víz minősége túllép egy bizonyos határ-szintet (trigger-level), akkor lépéseket kell tenni a felszíni víz használatának korlátozására. mintavétel úgy a felszíni vízből, mint fenékről laboratóriumi kémiai vizsgálat (a paraméterek analízise szabványos csomagokkal). a végkövetkeztetések értelmezése és jelentése. mérések 20 éves perióduson keresztül mintavétel gyakoriság = 2 alkalommal évente mintavételi pontok = 3 szabvány (lerakóhelyben a folyásirányában) hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 mintavétel mintavétel pont 100,00 analízis csomag 200,00 költségbefektetés ha 0 éves költségek (20 éven keresztül) év BERUHÁZÁS (IC) = 0 ÉVES KÖLTSÉGEK (AC) = ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*20]*0, melléklet 7

8 7.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Felszíni víz / talajvíz Korlátozások, hagyományos Használat korlátozott vagy tilos Intézkedéseket tartalmaz a felszíni és talaj vízzel való kapcsolat és/vagy használat elkerülésére. Az intézkedések mintavételt és analízist tartalmaznak a felszíni víz minőségének demonstrálására. Ha a felszíni víz minősége túllép egy veszélyes határszintet (trigger-level), akkor lépéseket kell tenni a felszíni és talaj víz használatának korlátozására. Ezek a korlátozások megtilthatják majd az úszást, a horgászást, a üdülést, valamint a vizek ívásra, vagy mezőgazdasági stb. célokra való felhasználását., stb. A vonatkozó tiltásokat tartalmazó táblák kihelyezése. táblák száma = standard szám 3 hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 táblák kihelyezése darab 500,00 karbantartás év 500,00 költségbefektetés lerakóhely éves költségek (20 éven keresztül) év 500 BERUHÁZÁS (IC) = ÉVES KÖLTSÉGEK (AC) = 500 ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*20]*0, melléklet 8

9 8.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Talajvíz és lerakóhely befedés Remediáció/helyreállítás, hagyományos Lerakott hulladék kitermelése Hulladék kitermelése, majd elhelyezése olyan lerakóhelyen, amely az EU-szabályok követelményeinek megfelelnek. A kitermelt újrahasznosítható hulladék jövedelmező újra felhasználása nem lett számításba véve. Ha mégis megtörténne, akkor a keletkező profit a kitermelés és lerakás költségeit csökkentheti. A kitermelés következtében visszamaradt gödrök feltöltése nincs számításba véve. Feltételezhetően a számításba jövő lerakóhelyeken a felszín alatti hulladékréteg eléggé csekély, így a tájképpel könnyen összhangba hozható, felhasználva a körülötte lévő területet. Kitermelt hulladék elszállítása átlagosan nagyobb, mint 60 km távolságra. A kitermelésre kerülő hulladék speciális gravitációja = 1,2 tonna/m 3 A kitermelt hulladék jövedelmező újrahasznosítása (recycling) nem lett számításba véve. Ha mégis megtörténne, akkor a keletkező profit ennek az intézkedésnek az összes költségeit fogja csökkenteni. hulladék kitermelés m 3 1,00 kitermelt hulladék szállítása m 3 6,00 hulladék lerakása tonna 10,00 költségbefektetés m 3 19 éves költségek év 0 BERUHÁZÁS (IC) = 19*[MENNYISÉG M 3 -BEN] ÉVES KÖLTSÉGEK (AC) = 0 ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] 1. melléklet 9

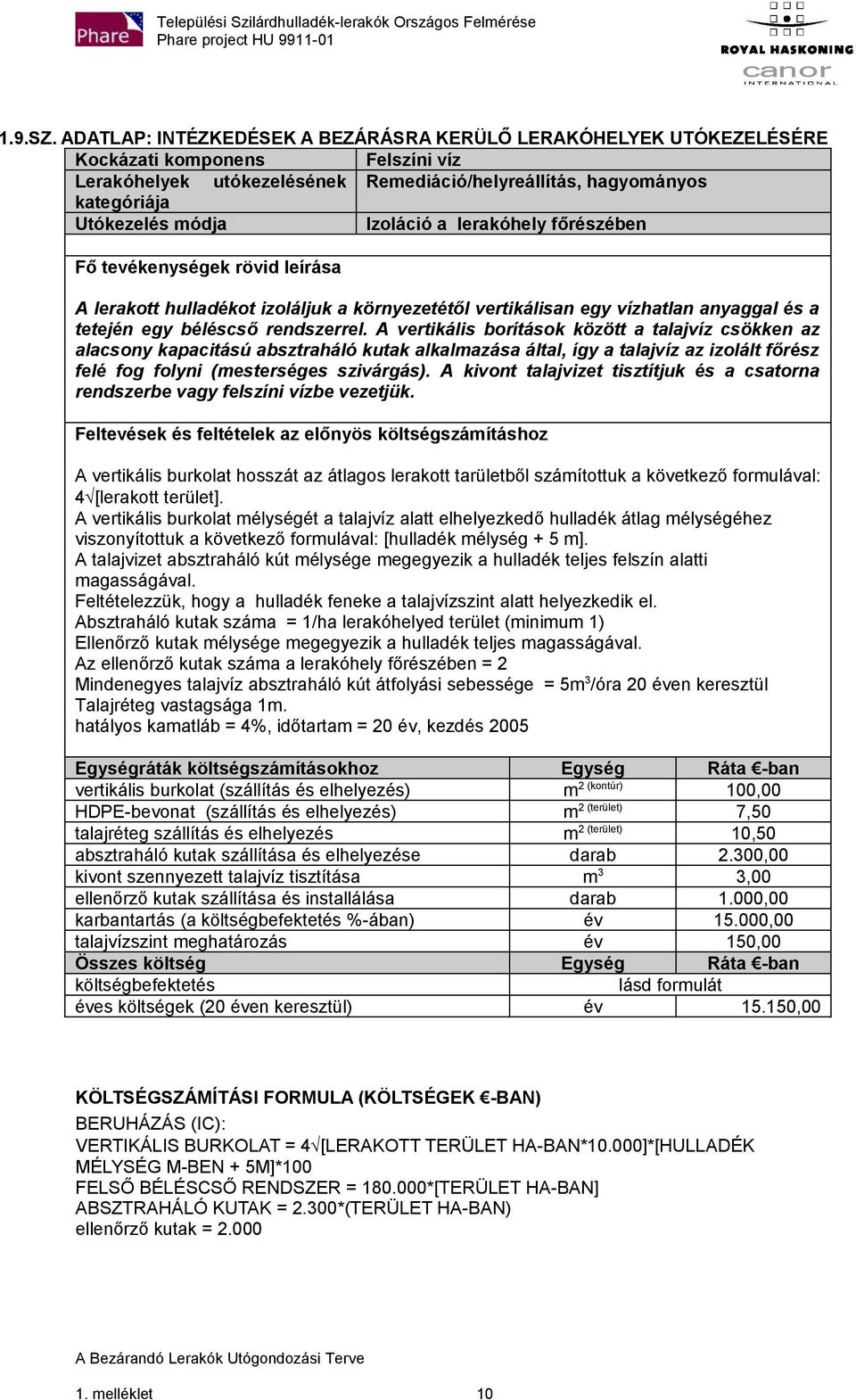

10 1.9.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Felszíni víz Lerakóhelyek utókezelésének Remediáció/helyreállítás, hagyományos Izoláció a lerakóhely főrészében Fő tevékenységek rövid leírása A lerakott hulladékot izoláljuk a környezetétől vertikálisan egy vízhatlan anyaggal és a tetején egy béléscső rendszerrel. A vertikális borítások között a talajvíz csökken az alacsony kapacitású absztraháló kutak alkalmazása által, így a talajvíz az izolált főrész felé fog folyni (mesterséges szivárgás). A kivont talajvizet tisztítjuk és a csatorna rendszerbe vagy felszíni vízbe vezetjük. A vertikális burkolat hosszát az átlagos lerakott tarületből számítottuk a következő formulával: 4 [lerakott terület]. A vertikális burkolat mélységét a talajvíz alatt elhelyezkedő hulladék átlag mélységéhez viszonyítottuk a következő formulával: [hulladék mélység + 5 m]. A talajvizet absztraháló kút mélysége megegyezik a hulladék teljes felszín alatti magasságával. Feltételezzük, hogy a hulladék feneke a talajvízszint alatt helyezkedik el. Absztraháló kutak száma = 1/ha lerakóhelyed terület (minimum 1) Ellenőrző kutak mélysége megegyezik a hulladék teljes magasságával. Az ellenőrző kutak száma a lerakóhely főrészében = 2 Mindenegyes talajvíz absztraháló kút átfolyási sebessége = 5m 3 /óra 20 éven keresztül Talajréteg vastagsága 1m. hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 vertikális burkolat (szállítás és elhelyezés) m 2 (kontúr) 100,00 HDPE-bevonat (szállítás és elhelyezés) m 2 (terület) 7,50 talajréteg szállítás és elhelyezés m 2 (terület) 10,50 absztraháló kutak szállítása és elhelyezése darab 2.300,00 kivont szennyezett talajvíz tisztítása m 3 3,00 ellenőrző kutak szállítása és installálása darab 1.000,00 karbantartás (a költségbefektetés %-ában) év ,00 talajvízszint meghatározás év 150,00 költségbefektetés lásd formulát éves költségek (20 éven keresztül) év ,00 BERUHÁZÁS (IC): VERTIKÁLIS BURKOLAT = 4 [LERAKOTT TERÜLET HA-BAN*10.000]*[HULLADÉK MÉLYSÉG M-BEN + 5M]*100 FELSŐ BÉLÉSCSŐ RENDSZER = *[TERÜLET HA-BAN] ABSZTRAHÁLÓ KUTAK = 2.300*(TERÜLET HA-BAN) ellenőrző kutak = melléklet 10

11 ÉVES KÖLTSÉGEK (AC): kivont víz tisztítása = [terület ha-ban]*5*24*365*3 = *[terület ha-ban] talajvízszint fenntartás és meghatározás = ÖSSZES TŐKÉSÍTETT KÖLTSÉG = [IC] + [AC*20]*0, melléklet 11

12 10.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Fő tevékenységek rövid leírása Talajvíz Remediáció/helyreállítás, hagyományos Kibocsátott gáz/gőz (csóva) absztrakciója és kezelése A szennyezett talajvizet absztraháló kutakkal kivonják. A kivont talajvizet tisztítják és elvezetik a csatorna rendszerbe vagy felszíni vizekbe. A talajvizet absztraháló kút mélysége megegyezik a hulladék teljes felszín alatti magasságával. Absztraháló kutak száma = 3 Észlelő kutas mintavételek száma (folyamatos ellenőrzési rendszer) = 15 Mintavétel és analízis gyakorisága = 4 alkalommal évente Mindenegyes talajvíz absztraháló kút átfolyási sebessége = 15m 3 /óra 5 éven keresztül (átlagos időtartam, amely alatt a szennyezett talajvíz teljesen helyreállítható). hatályos kamatláb = 4%, időtartam = 5 év, kezdés 2005 Absztraháló kutak szállítása és elhelyezése darab 2.300,00 Kivont szennyezett talajvíz tisztítása, beleértve a m 3 3,00 szennyvíztisztító üzem szállítását és installálásá. Piezométerek szállítása és installálása. darab 500,00 Mintavétel és kémiai analízis év ,00 Talajvízszint meghatározás év 150,00 Karbantartás (a kivonási rendszer összes beruházási költségének %-ában) % / év 5,0 % költségbefektetés lásd formulát éves költségek (5 éven keresztül) év lásd formulát Beruházás (IC): ABSZTRAHÁLÓ KUTAK = 2.300*3 = ellenőrző kutak = 500*15 = ÉVES KÖLTSÉGEK (AC): kivont víz tisztítása = 3*15*24*365*3 = mintavétel és analízis + talajvízszint meghatározás = melléklet 12

13 Karbantartás = [IC]*0,05 Összes tőkésített költség = [IC] + [AC*5]*0, melléklet 13

14 11.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Fő tevékenységek rövid leírása Talajvíz Visszaszorítás, hagyományos Kibocsátott gáz/gőz (csóva) absztrakciója és kezelése A szennyezett talajvizet absztraháló kutakkal kivonják. A kivont talajvizet tisztítják és elvezetik a csatorna rendszerbe vagy felszíni vizekbe. Az egyetlen cél a szennyezett gáz/gőz kibocsátás további szétszóródásának megakadályozása, valamint a tartós megengedett koncentráció szint (< C) demonstrálása. A talajvizet absztraháló kút mélysége megegyezik a hulladék teljes felszín alatti magasságával Kutak száma = 3 Mindenegyes talajvíz absztraháló kút átfolyási sebessége = 5m 3 /óra 20 éven keresztül. Észlelő kutas mintavételek száma (ellenőrzési rendszer) = 15 Mintavétel és analízis gyakorisága = 1 alkalommal évente hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 Absztraháló kutak szállítása és elhelyezése darab 2.300,00 Kivont szennyezett talajvíz tisztítása, beleértve a m 3 3,00 szennyvíztisztító üzem szállítását és installálását Piezométerek szállítása és installálása darab 500,00 Mintavétel és kémiai analízis év 3.000,00 Talajvíztábla meghatározása év 150,00 Karbantartás (a kivonási rendszer összes beruházási költségének %-ában) % / év 5,0 % költségbefektetés lásd formulát éves költségek (20 éven keresztül) év lásd formulát Beruházás (IC): ABSZTRAHÁLÓ KUTAK = 2.300*3 = ellenőrző kutak = 500*15 = melléklet 14

15 ÉVES KÖLTSÉGEK (AC): kivont víz tisztítása = 2*5*24*365*3 = mintavétel és analízis + talajvízszint meghatározás = Karbantartás = [IC]*0,05 Összes tőkésített költség = [IC] + [AC*20]*0, melléklet 15

16 12.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Talajvíz Lerakóhelyek utókezelésének Folyamatos ellenőrzés, hagyományos Gőz/gáz kibocsátásból (csóvából) mintavétel és analízis (20 év) Fő tevékenységek rövid leírása Mintavétel és kémiai analízis fogja demonstrálni a talajvíz csóva (gáz/gőz kibocsátás) minőségét. Csak az alacsony kockázati pontú lerakóknál fogjuk alkalmazni a meg nem engedett szennyeződések jelenlegi és jövőbeni felülvizsgálatára. talajvíz mintavételek (folyás ellen és áramlás irányában). laboratóriumi kémiai analízis a végkövetkeztetések értelmezése és jelentése Mérések 20 éves perióduson keresztül Mintavétel gyakoriság = 1-szer évente Észlelő kutas mintavételek száma áramlás irányában = 4 Észlelő kutas mintavételek száma folyás ellen = 1. Kémiai paraméterek = mikro és makro szennyezőkhöz standard csomag hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 Piezométerek szállítása és installálása darab 500,00 Mintavétel és kémiai analízis év 1.500,00 Éves jelentés év 5.000,00 költségbefektetés lásd formulát éves költségek év Beruházás (IC) = 500*5 Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*20)*0, melléklet 16

17 13.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Fő tevékenységek rövid leírása Talajvíz Folyamatos ellenőrzés, hagyományos Gáz/gőz kibocsátásból (csóvából) mintavétel analízis (4 év) Mintavétel és kémiai analízis fogja megmutatni a talajvíz csóva (gáz/gőz kibocsátás) minőségét. Csak az alacsony kockázati pontú lerakóknál fogjuk alkalmazni a meg nem engedett szennyeződések jelenlegi és jövőbeni ellenőrzésére talajvíz mintavételek (folyás ellen és áramlás irányában). kémiai analízis laboratóriumban a végkövetkeztetések értelmezése és jelentése Mérések időtartama: 4 éven keresztül Mintavétel gyakorisága = 1 alkalommal évente Észlelő kutas mintavételek száma áramlás irányában = 4 Észlelő kutas mintavételek száma folyás ellen = 1. Kémiai paraméterek = mikro és makro szennyezőkhöz standard csomag hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 Piezométerek szállítása és installálása darab 500,00 Mintavétel és kémiai analízis év 1.500,00 Éves jelentés év 5.000,00 költségbefektetés lásd formulát éves költségek (4 éven keresztül) év Beruházás (IC) = 500*5 Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*4)*0, melléklet 17

18 14.SZ. TÉNYKÖZLÕLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLÕ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Fõ tevékenységek rövid leírása Talajvíz Remediáció/helyreállítás, NA NA-intézkedések, mint egy javító lehetõség NA-intézkedés a természetes folyamatok előfordulásának kimutatására vonatkozik, és intenzív mintavételezést és analízist tartalmaz úgy lerakóhely főrészéből, mint a lerakó telep talajvízéből, mégpedig az áramlás irányából. A természetes csökkenés (NA =Natural attenuation) figyelemmel kíséri a jelenlegi szennyezőanyag redukcióját/eliminálását a különféle természetes folyamatokon keresztül, amelyben a biodegradáció, a kémiai kicsapódás, a szerves anyagok szorpciója, valamint az apró agyag részecskék dominálnak. A jelenlegi redox-feltételek típusától és időbeni sorrendjétől függően, a szennyező anyagok elfogadható koncentrációra redukálódnak kb időtartam alatt. a lerakóhely főrészén belül és kívül csak egyszeri méréssel a jelenlegi bio-kémiai helyzetnek, mint hivatkozási szempontnak a megállapítására az NA-paraméterek időszakonkénti mintavétele és analízise, az NA-előfordulásának igazolására Mérések 20 éves időtartamon keresztül átlagos mintavétel gyakoriság = 1 alkalommal évente észlelő kutas mintavétel áramlás irányában = 10. észlelő kutas mintavétel folyás ellen = 3. mintavétel kicsapott anyagból/talajvízből a lerakóhely főrészében: 3 Kémiai paraméterek = 1. NA-standard csomag mikro és makro szennyezőkhöz Időszakonkénti kémiai paraméterek = 1 alkalommal évente NA-makroparaméterek, és 1 alkalommal 2 évente mikroparaméterek (2. NA-csomag) hatályos kamatláb = 4%, időtartam = 20 év, kezdés 2005 lerakóhelyben lévő mintavételi pontok, szállítás és darab 1.000,00 installálás lerakóhelyen kívüli mintavételi pontok, szállítás és darab 500,00 installálás mintavétel és analízis csupán egyszer, referenciaként (1. darab 500,00 NA-csomag ) NA-stádium referencia értelmezése jelentés ,00 időszakonkénti mintavétel és analízis (16* 300), év 4.800,00 2. NA-csomag időszakonkénti értelmezés és jelentés év ,00 költségbefektetés lásd formulát éves költségek (20 éven keresztül) év ,00 1. melléklet 18

19 Beruházás (IC) = [1000*3] + [13*500] + [16*500] Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*20]*0, melléklet 19

20 15.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Talajvíz Lerakóhelyek utókezelésének Visszaszorítás, NA NA-intézkedés, mint visszaszorítási lehetőség Fő tevékenységek rövid leírása NA-intézkedés a természetes folyamatok előfordulásának kimutatására vonatkozik, és intenzív mintavételezést és analízist tartalmaz úgy lerakóhely főrészéből (csupán egy alkalommal), mint a lerakó telep talajvízéből, mégpedig az áramlás irányából (időszakonként). A természetes csökkenés folyamán (NA =Natural attenuation) figyelemmel kísérjük a jelenlegi szennyezőanyag redukcióját/eliminálását különféle természetes folyamatok segítségével, amelyben a biodegradáció, a kémiai kicsapódás, a szerves anyagok szorpciója, valamint az apró agyag részecskék dominálnak. A jelenlegi redox-feltételek típusától és időbeni sorrendjétől függően, a szennyező anyagok elfogadható koncentrációra redukálódnak kb időtartam alatt. Az NA-hoz, a visszaszorítás mérésére csak a jelen csóva (kibocsátott gáz és/vagy gőz) pangását, valamint az állandó megengedett koncentráció szinteket (< C) kell igazolni, ami feltehetően 10 éves időtartamon belül elérhető. a lerakóhely főrészén belül és kívül csak egyszeri méréssel az aktuális bio-kémiai helyzet, mint hivatkozási szempont, a megállapítása az NA-paraméterek időszakonkénti mintavétele és analízise csak a talajvíz áramlási irányában, az NA előfordulás és a csóva (kibocsátott gáz és/vagy gőz) stagnálás (redukció) igazolására. mérések 10 éves időtartamon keresztül átlagos mintavétel gyakoriság áramlás irányában/folyás ellen = 1 alkalommal minden 2 évben átlagos mintavétel gyakoriság a lerakóhely főrészében = 1 alkalommal minden 4 évben észlelő kutas mintavétel áramlás irányában = 5. észlelő kutas mintavétel folyás ellen = 1. mintavétel kicsapott anyagból/talajvízből a lerakóhely főrészében = 3 kémiai paraméterek = 1. NA-csomag mikro és makro szennyezőkhöz kémiai paraméterek = 2. NA-csomag csak makro paraméterekhez hatályos kamatláb = 4%, időtartam = 10 év, kezdés 2005 lerakóhelyen kívüli mintavételi pontok, szállítás és darab 500,00 installálás lerakóhelyben lévő mintavételi pontok, szállítás és darab 1.000,00 installálás mintavétel és analízis csupán egyszer lerakóhely főrészén darab 500,00 kívül, referenciaként (1. NA-csomag ) időszakonként mintavétel és analízis (áramlás irányában & év 600,00 folyás ellen): 2. NA-csomag minden 2 évben = 200*6*0,5 időszakonként mintavétel és analízis (a lerakóhely év 375,00 főrészében): 1. NA-csomag minden 4 évben = 500*3*0,25 NA-stádium referencia értelmezése jelentés ,00 időszakonként értelmezés és jelentés év ,00 1. melléklet 20

21 költségbefektetés lásd formulát éves költségek (10 éven keresztül) év ,00 Beruházás (IC) = [1000*3] + [6*500] + [9*500] Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*10]*0, melléklet 21

22 16.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Talajvíz Megfigyelés, NA Extenzív NA-megfigyelés (4 év) NA-megfigyelés, amely kiterjedt, időszakonkénti mintavételt és analízist tartalmaz a természetes folyamatok előfordulásának kimutatására, de csak a telephely talajvízében és az áramlás irányában. Azokra a lerakókra lesz alkalmazva, amelyek a végső tárolási minőség (FSQ = Final Storage Quality) állapotához közel, vagy annak állapotában vannak, azaz a természetes csökkenés során (NA) a szennyezők megengedett koncentrációra való csökkenése megtörténik. Ezt fogja bizonyítani a lerakóhely főrészében egy alkalommal történő geokémiai feltárás (kémiai paraméterek). Az NA-megfigyelés célja, annak bebizonyítása, hogy a lerakóhely főrészéből nem történik olyan szennyezőanyag emisszió, amely túllépné a megengedhetetlen határértékeket. a lerakóhely főrészén belül és kívül csak egyszeri méréssel az aktuális bio-kémiai helyzet feltárása, ami hivatkozási szempontként szerepel (mikro- és makro-paraméterek) az NA-paraméterek időszakonkénti mintavétele és analízise csak a talajvíz áramlási irányában, annak igazolására, hogy megengedhetetlen szennyezőanyag koncentráció a jövőben sem fordul elő. mérések 4 éves időtartamon keresztül átlagos mintavétel gyakoriság folyás ellen és áramlás irányában = 1 alkalommal évente észlelő kutas mintavétel áramlás irányában = 4. észlelő kutas mintavétel folyás ellen = 1. mintavétel kicsapott anyagból/talajvízből a lerakóhely főrészében (csak egyszer) = 2 kémiai paraméterek = 1. NA-csomag mikro- és makro-szennyezőkhöz kémiai paraméterek = 2. NA-csomag csak makro-paraméterekhez hatályos kamatláb = 4%, időtartam = 4 év, kezdés 2005 lerakóhelyben lévő mintavételi pontok, szállítás és darab 1.000,00 installálás lerakóhelyen kívüli mintavételi pontok, szállítás és darab 500,00 installálás mintavétel és analízis csupán egyszer lerakóhely darab 500,00 főrészében és azon kívül, referenciaként (1. NAcsomag ) időszakonként mintavétel és analízis (csak az áramlás év 800,00 irányában): 2. NA-csomaggal = 200*4 NA-stádium referencia értelmezése jelentés ,00 értelmezés és jelentés év 7.500,00 költségbefektetés lásd formulát 1. melléklet 22

23 éves költségek (referencia mérések után 3 éven keresztül) év 7.300,00 Beruházás (IC) = [1000*2] + [5*500] + [7*500] Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*3]*0, melléklet 23

24 17.SZ. ADATLAP: INTÉZKEDÉSEK A BEZÁRÁSRA KERÜLŐ LERAKÓHELYEK UTÓKEZELÉSÉRE Lerakóhelyek utókezelésének Rövid leírás és főbb tevékenységek Talajvíz Megfigyelés, NA Extenzív NA-megfigyelés (2 év) NA-megfigyelés, amely kiterjedt, időszakonkénti mintavételt és analízist tartalmaz a természetes folyamatok előfordulásának kimutatására, de csak a telephely talajvízében és az áramlás irányában. Azokra a lerakókra lesz alkalmazva, amelyek a végső tárolási minőség (FSQ) állapotához közel, vagy annak állapotában vannak, azaz a természetes csökkenés során (NA) a szennyezők igen alacsony koncentrációra való redukciója megtörténik. Ezt fogja bebizonyítani a lerakóhely főrészében egy alkalommal történő geokémiai feltárás (kémiai makro-paraméterek). Az NA-megfigyelés célja, annak bebizonyítása, hogy a lerakóhely főrészéből nem történik olyan szennyezőanyag emisszió, amely túllépné a megengedhetetlen határértékeket. a lerakóhely főrészén belül és kívül csak egyszeri méréssel az aktuális bio-kémiai helyzet feltárása, ami hivatkozási szempontként szerepel (mikro- és makro-paraméterek) az NA-paraméterek 1 teljes mintavétele és analízise csak a talajvíz áramlási irányában, annak igazolására, hogy megengedhetetlen szennyezőanyag koncentráció jelenleg és a jövőben sem fordul elő. mérések 2 éves időtartamon keresztül átlagos mintavétel gyakoriság folyás ellen és áramlás irányában = 1 alkalommal évente észlelő kutas mintavétel áramlás irányában = 4. észlelő kutas mintavétel folyás ellen = 1. mintavétel kicsapott anyagból/talajvízből a lerakóhely főrészében (csak egyszer) = 1 kémiai paraméterek = 1. NA-csomag mikro- és makro-szennyezőkhöz kémiai paraméterek = 2. NA-csomag (csak makro-paraméterekhez) hatályos kamatláb = 4%, időtartam = 2év, kezdés 2005 lerakóhelyben lévő mintavételi pontok, szállítás és darab 1.000,00 installálás lerakóhelyen kívüli mintavételi pontok, szállítás és darab 500,00 installálás mintavétel és analízis csupán egyszer lerakóhely darab 500,00 főrészében és azon kívül (1. NA-csomag ) második mintavétel és analízis (csak az áramlás év 800,00 irányában): 2. NA-csomaggal = (4 x 200) NA-stádium referencia értelmezése jelentés ,00 második értelmezés és jelentés a NA-stádium igazolására év 6.000,00 költségbefektetés lásd formulát éves költségek év 8.300,00 1. melléklet 24

25 Beruházás (IC) = [1000*1] + [5*500] + [6*500] Éves költségek (AC) = Összes tőkésített költség = [IC] + [AC*1]*0, melléklet 25
