ÉPÜLETEK UTÓLAGOS SZIGETELÉSE TALAJNEDVESSÉG, ÉS TALAJVÍZ ELLEN. dr. Kakasy László 2015.

Átírás

1 ÉPÜLETEK UTÓLAGOS SZIGETELÉSE TALAJNEDVESSÉG, ÉS TALAJVÍZ ELLEN dr. Kakasy László 2015.

2 UTÓLAGOS SZIGETELÉSEK INDOKOLTSÁGA Régen nem szigeteltek Szigetelés anyaga elöregedett Hibásan elkészített szigetelés Rendeltetés megváltozott, szárazsági igény nőtt Megnövekedett talajvízszint

3 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 1. Az épületszerkezetek anyagának, kialakításának felderítése: tervek, felmérések, feltárások 3. A nedvesedés lehetséges oka (okai): talajvizsgálat, talajvízszint közművek felderítése épületgépészeti vezetékek felderítése 2. Meghibásodások feltérképezése: felszín lejtése, vízelvezetés felderítése károk helyének, jellegének azonosítása, bejelölése tervekre 4. A nedvesedés mértéke: mérések mintavételezések

4 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 5. A sóterhelés mértéke: vizuális kivett mintákból, laborban 6. A védelem lehetőségei: megszüntethetők-e a nedvességhatások forrásai? az aktív védelem lehetőségei 7. A leggazdaságosabb megoldás kiválasztása

5 A KAPILLÁRISOKRÓL...

6 A NEDVESSÉGTARTALOM MEGITÉLÉSE AZ MI SZERINT A nedvességtartalom nem megbízható az átnedvesedés megitélésére A telítettség a megfelelő értékelési tényező: Megitélés: száraz = egyensúlyi nedvességtartalom és a sótartalom <0,5 tömeg% nedves =20-40 % telítettség erősen nedves =40-80 % telítettség vizes = >80 % telítettség nedvességtartalom [%] telítési nedvességtartalom

7 FAGYKÁR ÁTNEDVESEDETT TÉGLAFALON

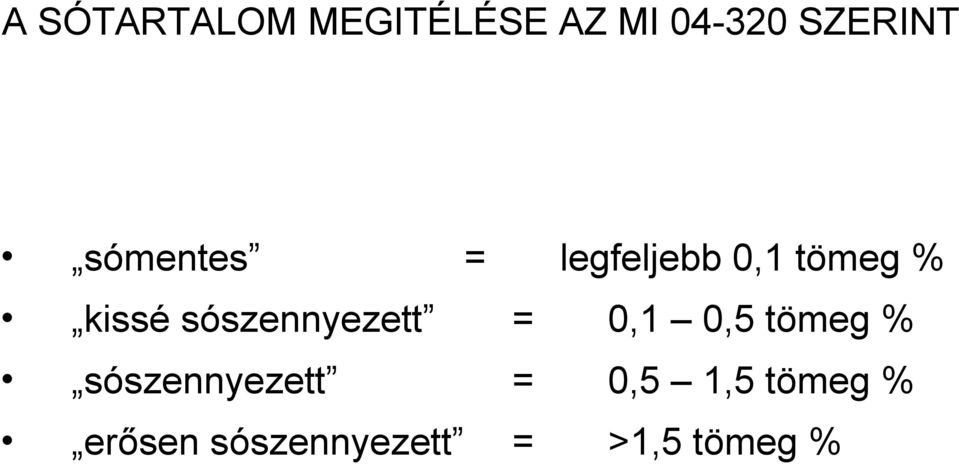

8 A SÓTARTALOM MEGITÉLÉSE AZ MI SZERINT sómentes kissé sószennyezett = 0,1 0,5 tömeg % sószennyezett = 0,5 1,5 tömeg % erősen sószennyezett = >1,5 tömeg % = legfeljebb 0,1 tömeg %

9 SÓK OKOZTA VAKOLATKÁROSODÁS

10 MŰANYAG FESTÉS KÁROSODÁSA NEDVES FALON HÓLYAGOSODÁS SÓKIVÁLÁS

11 UTÓLAGOS SZIGETELÉSEK Mechanikai eljárások Kiegészítők: Sótalanítási eljárások Falszárítási eljárások Vegyi szigetelések Elektrokinetikus eljárások

12 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. SZAKASZOS KIBONTÁS Falazat szakaszos kibontása (átboltozódás) Szigetelés szakaszos beépítése Falazat szakaszos helyreállítása Habarcs zsugorodás Repedések, szerkezeti károk

13 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. - SZAKASZOS KIBONTÁS Padlószigetelés csatlakoztatása a falszigetelés síkjában Azonos típusú szigetelő anyagok a falban és a padlószerkezetben Hagyományos, munkaigényes megoldás

14 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS

15 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS Vágás szakaszosan Szigetelés szakaszosan Ékelés szakaszosan Vágat injektálás szakaszosan

16 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS Vágat magassága nem egyezik a padlószigetelés magasságával Vágatba helyezett szigetelés anyaga gyakran eltérő a padlószigetelés anyagától Statikai kérdés (pl. boltozatok oldalnyomása) Vezetékek a falban sérülnek

17 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 3.- ACÉLLEMEZ BEÜTÉS

18 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 3. - ACÉLLEMEZ BEÜTÉS A falszigetelés síkja általában nem azonos a padlószigetelés síkjával A síkok között függőleges szigetelés Szabályos fúgát kíván Falvastagsági korlát: 50 cm Korrózió kérdése Páralecsapódás a fémen

19 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A falba készített furatokba olyan, folyékony halmazállapotú vegyi anyagot juttatnak, melynek hatóanyagai felszívódva módosítják a pórusszerkezet tulajdonságait: A./ Víztaszítóvá teszik a kapillárisok belső felületét a szigetelés magasságában, ezzel megszakítva a kapilláris emelkedést (szilikon mikroemulzió, sziloxán, stb.) B./ Elzárják a kapillárisok keresztmetszetét a szigetelés magasságában, ezzel gátolva a kapilláris emelkedést (cement, mikrocement, alkáli vízüveg, műgyanták, stb.) C./ Kombinált hatás (víztaszító és záró)

20 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK Alapvető kérdések: A fúratok távolsága ne legyen túlságosan nagy A fúratok párhuzamossága Eljut-e a vegyi anyag minden kapillárisba a tervezett szigetelési zónában Létrejön-e a szigetelő hatás eléréséhez szükséges vegyi reakció a kapillárisokban (milyen a só- és nedvességtartalom van a falban) Technológia: Beöntés tölcséren, csövön (gravitációs eljárás) Injektálás nyomással, pakkereken (szelepes csonk) át

21 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, FÚRÁS, PAKKEREK ELHELYEZÉSE Fúratok készítése Pakkerek elhelyezése

22 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, INJEKTÁLÁS Vegyi falszigetelés injektálása

23 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, INJEKTÁLÁS

24 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A padlószigetelés anyaga mindig eltérő A padlószigetelés csatlakoztatása a szigetelt sávra átlapolással A fúrat legalább 2 fúgát keresztezzen Vastagabb fal két oldalról injektálható Heterogén falak problémásak

25 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Külső szigetelés védi a szerkezetet és a belső teret Külső szigetelésre nincs mindig mód Külső szigetelés esetén alul kell injektálni

26 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső szigetelés nem védi a szerkezetet, csak a belső teret Belső szigetelés esetén az injektálás a terepszint magasságában készül Az injektálás alatt a nedvesség feldúsul Az injektálás alatt fagyveszély lehetséges

27 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső helyzetű harántfal szigetelése a földpartos faltól: bontás után a belső szigetelés átvezetésével függőleges síkú fúratsorokkal

28 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA, TÖMBINJEKTÁLÁS ÉS FÁTYOLINJEKTÁLÁS A SZERKEZETET IS VÉDI, NEM CSAK A BELSŐ TEREKET

29 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK A kapillárisokban felszívódó nedvesség elektrokinetikai tulajdonságait próbálják meg kihasználni a falnedvesség visszaszorításához Külső egyenfeszültség hatására a vízáramlás iránya megfordítható a falban Az elektroozmotikus vízáramlás során a víz a negatív pólus (katód) irányába mozog Csak híg oldatokban jön létre!

30 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Kisérlet és magyrázata Szilikátokban negatív töltésű a kapillárisok határfelülete A dipólus vízmolekulák pozitív felükkel érintkeznek A vízmolekulák határrétege elmozdul a negatív elektróda irányába

31 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Vízmolekulák mozgása a katód irányába Sóionok mozgása a polaritásukkal ellentétes töltésű elektróda irányába. Az anódon kiváló sók többnyire maró hatásúak.

32 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Az anódon kiváló sók eltávolítására lehetőséget nyújtó eljárás Falfülkékbe rakott poharakba gyűlnek a sók Karbantartást, felügyeletet kíván

33 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Polaritás cseréje: előbb sótalanít, utóbb szárít

34 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Nem bontja meg a fal szerkezetét Inhomogén falak, belső feltöltéssel Fenntartási költség, felügyelet Sérülékeny Padlószigeteléssel nincs anyagszerű kapcsolat

35 SÓTALANÍTÁSI ELJÁRÁSOK Elektrokinetikus módszerek: Mechanikus sótalanítás: Magas sótartalom esetén (>1%) vakolatleverés felület tisztítása 50% feletti víztelítettség esetén fúgák kikaparása 2 cm mélyen Vegyszeres sóátalakítások: Magas felületi sótartalom 30-50% nedvességtelítettség

36 A TERMÉSZETES SZÁRADÁS KÖVETKEZMÉNYEI A szigetelést követően a falak nedvességtartalma csak lassan csökken A felületképzéseket a távozó nedvesség tönkre teheti A száradás során a nedvesség elpárolog, a vízben oldott sók visszamaradnak ( bepárlás ) A sók kiválása mechanikai nyomás kialakulásával jár (kristályosodási nyomás)

37 TERMÉSZETES SZÁRADÁST ELŐSEGÍTŐ MEGOLDÁSOK Hagyományos falszárítás: falszárító akna Száradási károk megelőzésére: eléfalazás, szellőztetett háthézaggal háthézagos lábazatok légpórusos vakolatrendszerek 40% körüli pórustartalommal: sólekötő gúzolás pórusos vakolat páraáteresztő festékek: meszelés szilikát v. szilikon bázis

38 UTÓLAGOS SZIGETELÉS HELYETT: FALSZÁRÍTÓ AKNA

39 MESTERSÉGES FALSZÁRÍTÁSOK Természetes száradást gyorsító eszközök: fűtés + szellőztetés belső levegő páratartalmának kicsapatása Az indirekt módszerek lassúak Elektrokinetikus falszárító rendszerek épületszerkezeti eszközökkel kiegészítve

40 AKTÍV FALSZÁRÍTÁS, HÁTHÉZAGOS KISZELLŐZTETETT LÁBAZATTAL

41 TALAJVÍZ ELLENI SZIGETELÉS UTÓLAGOSAN Tisztázandó kérdések Talajvíz szintje Víztelenítés? Mértékadó, építési vízszint Talaj szerkezete Talajvíz utánpótlás sebessége Víztelenítés módja Vegyi összetétel Épületszerkezeti környezet Szárazsági elvárás

42 Talajvíznyomás elleni szigetelés utólagosan Szerkesztési elvek: Folytonosság elve, egybefüggő teknő Mech.igénybevételnek nem kitehető anyagok Teknők láncolata Hidrosztatikai nyomás nem okozhat tönkremenetelt A kapillárisokban felszívódó nedvességre is gondolni kell Lágy lemezes szigetelések Kent és szórt szigetelések Mech.igénybevételnek kitehető anyagok: Vízzáró vasbeton Acéllemez

43 Talajvíznyomás elleni szigetelés utólagosan Bevált megoldások: Lágy lemezes teknőszigetelés méretezett vasbeton ellenszerkezettel megtámasztva (1. példa) Méretezett acéllemez szigetelés hátrahorgonyozva (2. példa) Lágy (kent, vagy szórt) cementbázisú bevonatszigetelés, méretezett vasbeton ellenszerkezet belső felületére felhordva (3. példa)

44 Talajvíznyomás elleni szigetelés utólagosan, 1.példa

45 Talajvíznyomás elleni szigetelés utólagosan, 1. példa

47 Talajvíznyomás elleni szigetelés utólagosan, 1. példa Az 1. példában bemutatott megoldás elemzése: A vízszigetelés védett pozícióban van A vasbeton ellenszerkezet készítése közben nagy a szigetelés sérülésének a kockázata Miért PVC szigetelés? Nem kíván száraz aljzatot. Milyen más szigetelés lehetne még? Felületaktív HDPE szigetelés, vagy duzzadó bentonittal töltött geotextil Vízzáró vasbetonnal kombináltan biztonságosabb A vízszigetelés hibája utólag nem javítható A vasbeton szerkezetre lehet rögzíteni A fal keresztmetszetében szükséges szigetelés vegyi falszig.

49 Talajvíznyomás elleni szigetelés utólagosan

50

51

52 Vasbeton ellenfödém bevésve a felmenő falakba Bebetonozott T acél bordák Laposacél bordák téglafalhoz rögzítve korracél dübelekkel és csavarokkal Hegesztett acéllemez szigetelés Cementtej hátűr injektálás Lőttbeton védelem függőlegesen

53 Talajvíznyomás elleni szigetelés utólagosan, 2. példa A 2. példában bemutatott megoldás elemzése: Az acéllemez erős, sérülésekre nem érzékeny Kivitelezése különleges szaktudást kíván Költséges A hátszerkezetre hárítjuk az igénybevételeket A szigetelésen belül minimális helyigénye van a védőszerkezeteknek Korrózióvédelem kiemelten fontos feladat: Lúgos kémhatású közeg: cementtej hátűr injektálás Anódos védelem elektrokémiai korrózió ellen

54

56 Talajvíznyomás elleni szigetelés utólagosan

57 Lőttbeton ellenszerkezet hálós vasalással, hátfalba bekötve Vasbeton ellenfödém felmenő falakba bevésve Vasbeton szerkezetű teknő a vízszigetelés aljzata Szigetelés kiválasztása: >1 N/mm2 tapadás >1 mm repedésáthidaló képesség Injektált vegyi falszigetelés

58 Ablaknyílásokban cementrabic aljzat falba bekötve Pórusbeton hőszigetelő lapok ragasztva védőrétegként Padlón aljzatbeton védelem

59 Épített légcsatorna a padlóban A légcsatornák mérete határozta meg a szigetelésre kerülő beton vastagságát

60 Talajvíznyomás elleni szigetelés utólagosan, 3. példa A 3. példában bemutatott megoldás elemzése: A vasbeton ellenszerkezet (szerkezetépítés) készül előbb A vasbetonszerkezet felhasználható az épület megerősítéseként is (pl. BME Központi Könyvtár, New York Palota, Krausz Palota) A szigetelés készül később, így kisebb a sérülés kockázata Cementiszap szigeteléssel szabad ilyen szerkezetet készíteni A szigetelés belül van, könnyen javítható A szigetelés védelme esetenként más és más Krausz Palotában: légpórusos vakolat; New York Palotában: 12 cm km. téglafal; BME Központi Könyvtár: 4 cm Ytong) Injektált vegyi szigetelés a falakban felszívódó nedvess.ellen

61

62 Talajvíznyomás elleni szigetelés utólagosan Az utólagos szigeteléseket mindig tervezni kell A talajvíz elleni szigetelések különösen igénylik a tervezői, szakértői előkészítést (talajmechanika, falkutatás, alapok feltárása) A kivitelezés körülményei alapvetően meghatározzák a szigetelés minőségét A legkevésbé sérülékeny acéllemez szigetelés a legköltségesebb

63 UTÓLAGOS SZIGETELÉSEK Irodalom: Frank Frössel: Falak utólagos víztelenítése és szigetelése, Terc Épületszigetelési kézikönyv, Verlag Dashöfer MI Műszaki irányelv átnedvesedett falak vizsgálatára Valinyi Dániel: Miért salétromosak a falak?, Magyar Építéstechnika, 2010/7-8, p. Dr. Kakasy László: Épületek talajvíz elleni utólagos védelmének bevált módszerei, Magyar Építőipar, 2005.LV.évfolyam III. szám
