1 ÉPÜLETEK UTÓLAGOS SZIGETELÉSE TALAJNEDVESSÉG, ÉS TALAJVÍZ ELLEN dr. Kakasy László 2017.

2 UTÓLAGOS SZIGETELÉSEK INDOKOLTSÁGA Régen nem szigeteltek Szigetelés anyaga elöregedett Hibásan elkészített szigetelés Rendeltetés megváltozott, szárazsági igény nőtt Megnövekedett talajvízszint

3 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 1. Az épületszerkezetek anyagának, kialakításának felderítése: tervek, felmérések, feltárások 3. A nedvesedés lehetséges oka (okai): talajvizsgálat, talajvíz/talajnedv. közművek felderítése épületgépészeti vezetékek felderítése 2. Meghibásodások feltérképezése: felszín lejtése, vízelvezetés felderítése károk helyének, jellegének azonosítása, bejelölése tervekre 4. A nedvesedés mértéke: mérések mintavételezések

4 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 5. A sóterhelés mértéke: vizuális kivett mintákból, laborban 6. A védelem lehetőségei: megszüntethetők-e a nedvességhatások forrásai? az aktív védelem lehetőségei 7. A leggazdaságosabb megoldás kiválasztása

5 A KAPILLÁRISOKRÓL...

6 A NEDVESSÉGTARTALOM MEGITÉLÉSE AZ MI SZERINT A nedvességtartalom nem megbízható az átnedvesedés megítélésére A telítettség a megfelelő értékelési tényező: nedvességtartalom telítési nedvességtartalom [%] Megítélés: száraz = egyensúlyi nedvességtartalom és a sótartalom <0,5 tömeg% nedves =20-40 % telítettség erősen nedves =4080 % telítettség vizes = >80 % telítettség

7 A SÓTARTALOM MEGÍTÉLÉSE AZ MI SZERINT sómentes kissé sószennyezett = 0,1 0,5 tömeg % sószennyezett = 0,5 1,5 tömeg % erősen sószennyezett = >1,5 tömeg % = legfeljebb 0,1 tömeg %

8 NEDVESSÉG / SÓK LEHETSÉGES KÖVETKEZMÉNYEI Dohos, nyirkos levegő Penész képződés Biológiai kártevők megjelenése (pl. gombák) Egészség károsodás Fagykárok,korrózió Használati érték csökkenés Tartószerkezeti károk Használati tárgyak károsodnak Festés, vakolat, burkolat károsodik Vízbetörés Használat ellehetetlenül Szerkezeti károk Romló hőérzet, többlet fűtés Romló hőszigetelő képesség

9 VÉDEKEZÉS Nedvességforrás megszüntetése közművek, ép. gép vezetékek javítása, cseréje Nedvesség távol tartása felszíni / réteg vizek elvezetése (járda, árok, drén) csapadékvíz elvezetése (csatorna, lefolyócső, árok, stb.) Nedvességhatások, sók hatásának mérséklése kapilláris hatás megszüntetése (kavics, zúzottkő) légpórusos vakolatok Utólagos vízszigetelések

10 TALAJNEDVESSÉG ELLENI UTÓLAGOS FALSZIGETELÉSEK FŐ CSOPORTJAI Mechanikai eljárások Kiegészítők: Sótalanítási eljárások Falszárítási eljárások Vegyi szigetelések Elektrokinetikus eljárások

11 UTÓLAGOS FALSZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. SZAKASZOS KIBONTÁS Falazat szakaszos kibontása (átboltozódás) Szigetelés szakaszos beépítése Falazat szakaszos helyreállítása Habarcs zsugorodás Repedések, szerkezeti károk

12 UTÓLAGOS FALSZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. - SZAKASZOS KIBONTÁS Padlószigetelés csatlakoztatása a falszigetelés síkjában Azonos típusú szigetelő anyagok a falban és a padlószerkezetben Hagyományos, munkaigényes megoldás Napjainkban nem használják

13 UTÓLAGOS FALSZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS Vágat magassága nem egyezik a padlószigetelés magasságával Vágatba helyezett szigetelés anyaga gyakran eltérő a padlószigetelés anyagától Statikai kérdés (pl. boltozatok oldalnyomása) Vezetékek a falban sérülnek

14 UTÓLAGOS FALSZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 3. - ACÉLLEMEZ BEÜTÉS A falszigetelés síkja általában nem azonos a padlószigetelés síkjával A síkok között függőleges szigetelés Szabályos fúgát kíván Falvastagsági korlát: 50 cm (2x50 cm) Korrózió kérdése nemesacél kell Páralecsapódás a fémen

15 UTÓLAGOS FALSZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK ÉRTÉKELÉSE ELŐNYÖK: HÁTRÁNYOK: A szigetelés ellenőrizhető Statikai beavatkozás, repedések keletkezhetnek A nedvességtartalomtól és a sótartalomtól független a minőség A padlószigeteléssel és a függőleges falszigeteléssel jól lehet csatlakozni Bonyolult sarokkialakítás A falban lévő vezetékek, csövek útban vannak, cseréjük szükséges

16 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A falba készített furatokba olyan, folyékony halmazállapotú vegyi anyagot juttatnak, melynek hatóanyagai felszívódva módosítják a pórusszerkezet tulajdonságait: A./ Víztaszítóvá teszik a kapillárisok belső felületét a szigetelés magasságában, ezzel megszakítva a kapilláris emelkedést (szilikon mikroemulzió, sziloxán, stb.) B./ Elzárják a kapillárisok keresztmetszetét a szigetelés magasságában, ezzel gátolva a kapilláris emelkedést (cement, mikrocement, alkáli vízüveg, műgyanták, stb.) C./ Kombinált hatás (víztaszító és záró)

17 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK Alapvető kérdések: A fúratok távolsága ne legyen túlságosan nagy A fúratok párhuzamossága Eljut-e a vegyi anyag minden kapillárisba a tervezett szigetelési zónában Létrejön-e a szigetelő hatás eléréséhez szükséges vegyi reakció a kapillárisokban (milyen a só- és nedvességtartalom van a falban) Technológia: Beöntés tölcséren, csövön (gravitációs eljárás) Injektálás nyomással, pakkereken (szelepes csonk) át

18 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A padlószigetelés anyaga mindig eltérő A padlószigetelés csatlakoztatása a szigetelt sávra átlapolással A fúrat legalább 2 fúgát keresztezzen Vastagabb fal két oldalról injektálható Furatok távolsága: cm Heterogén falak problémásak

19 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Külső szigetelés védi a szerkezetet és a belső teret Külső szigetelésre nincs mindig mód Külső szigetelés esetén alul kell injektálni (Az ábráról hiányzik a padlószigetelés!)

20 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső szigetelés nem védi a szerkezetet, csak a belső teret Belső szigetelés esetén az injektálás a terepszint magasságában készül Az injektálás alatt a nedvesség feldúsul Az injektálás alatt fagyveszély lehetséges Belül cementbázisú szig.!

21 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső helyzetű harántfal szigetelése a földpartos faltól: bontás után a belső szigetelés átvezetésével függőleges síkú fúratsorokkal

22 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA, TÖMBINJEKTÁLÁS ÉS FÁTYOLINJEKTÁLÁS A PADLÓSZIGETELÉS HIÁNYZIK AZ ÁBRÁKRÓL!!!

23 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ÉRTÉKELÉSE ELŐNYÖK: HÁTRÁNYOK: Kivitelezése egyszerű Csatlakozás minősége? Statikai problémákat nem okoz Ellenőrzés korlátozott: furat geometria felhasznált anyag Minősége függ: nedvességtartalomtól sótartalomtól fal belső szerkezetétől emberi tényezőtől

24 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK A kapillárisokban felszívódó nedvesség elektrokinetikai tulajdonságait próbálják meg kihasználni a falnedvesség visszaszorításához Külső egyenfeszültség hatására a vízáramlás iránya megfordítható a falban Az elektroozmotikus vízáramlás során a víz a negatív pólus (katód) irányába mozog Csak híg oldatokban jön létre!

25 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Kísérlet és magyarázata Szilikátokban negatív töltésű a kapillárisok határfelülete A dipólus vízmolekulák pozitív felükkel érintkeznek A vízmolekulák határrétege elmozdul a negatív elektróda irányába

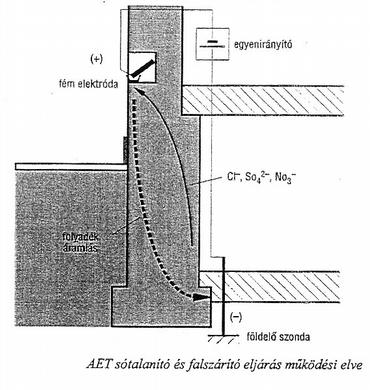

26 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Vízmolekulák mozgása a katód irányába Sóionok mozgása a polaritásukkal ellentétes töltésű elektróda irányába. Az anódon kiváló sók többnyire maró hatásúak.

27 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Az anódon kiváló sók eltávolítására lehetőséget nyújtó eljárás Falfülkékbe rakott poharakba gyűlnek a sók Karbantartást, felügyeletet kíván

28 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Polaritás cseréje: előbb sótalanít, utóbb szárít

29 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Nem bontja meg a fal szerkezetét Inhomogén falak, belső feltöltéssel Fenntartási költség, felügyelet Sérülékeny Padlószigeteléssel nincs anyagszerű kapcsolat Csak híg oldatoknál működnek

30 SZIGETELÉSEN KÍVÜL SZÜKSÉGES LEHET SÓTALANÍTÁSRA IS Elektrokinetikus módszerek: Mechanikus sótalanítás: Magas sótartalom esetén (>1%) vakolatleverés felület tisztítása 50% feletti víztelítettség esetén fúgák kikaparása Vegyszeres sóátalakítások: Magas felületi sótartalom 30-50% nedvességtelítettség 2 cm mélyen

31 A TERMÉSZETES SZÁRADÁS KÖVETKEZMÉNYEI A szigetelést követően a falak nedvességtartalma csak lassan csökken A felületképzéseket a távozó nedvesség tönkre teheti A száradás során a nedvesség elpárolog, a vízben oldott sók visszamaradnak ( bepárlás ) A sók kiválása mechanikai nyomás kialakulásával jár (kristályosodási nyomás)

32 TERMÉSZETES SZÁRADÁST ELŐSEGÍTŐ MEGOLDÁSOK Hagyományos falszárítás: falszárító akna Száradási károk megelőzésére: eléfalazás, szellőztetett háthézaggal háthézagos lábazatok légpórusos vakolatrendszerek 40% körüli pórustartalommal: sólekötő gúzolás víztaszító kapill. páraáteresztő festékek: meszelés szilikát v. szilikon bázis

33 MESTERSÉGES FALSZÁRÍTÁSOK Természetes száradást gyorsító eszközök: fűtés + szellőztetés belső levegő páratartalmának kicsapatása Az indirekt módszerek lassúak Elektrokinetikus falszárító rendszerek épületszerkezeti eszközökkel kiegészítve

34 TALAJVÍZ ELLENI SZIGETELÉS UTÓLAGOSAN Tisztázandó kérdések Talajvíz szintje Víztelenítés? Mértékadó, építési vízszint Talaj szerkezete Talajvíz utánpótlás sebessége Víztelenítés módja Vegyi összetétel Épületszerkezeti környezet Szárazsági elvárás

35 Talajvíznyomás elleni szigetelés utólagosan Szerkesztési elvek: Folytonosság elve, egybefüggő teknő Mech.igénybevételnek nem kitehető anyagok Teknők láncolata Hidrosztatikai nyomás nem okozhat tönkremenetelt A kapillárisokban felszívódó nedvességre is gondolni kell Lágy lemezes szigetelések Kent és szórt szigetelések Mech.igénybevételnek kitehető anyagok: Vízzáró vasbeton Acéllemez

36 Talajvíznyomás elleni szigetelés utólagosan Bevált megoldások: Lágy lemezes teknőszigetelés méretezett vasbeton ellenszerkezettel megtámasztva (1. példa) Méretezett acéllemez szigetelés hátrahorgonyozva (2. példa) Lágy (kent, vagy szórt) cementbázisú bevonatszigetelés, méretezett vasbeton ellenszerkezet belső felületére felhordva (3. példa)

37 Talajvíznyomás elleni szigetelés utólagosan, 1.példa

38 Talajvíznyomás elleni szigetelés utólagosan, 1. példa

40 Talajvíznyomás elleni szigetelés utólagosan, 1. példa Elemzés: A vízszigetelés védett pozícióban van A vasbeton ellenszerkezet készítése közben nagy a szigetelés sérülésének a kockázata Miért PVC szigetelés? Nem kíván száraz aljzatot. Milyen más szigetelés lehetne még? Felületaktív HDPE szigetelés, vagy duzzadó bentonittal töltött geotextil Vízzáró vasbetonnal kombináltan biztonságosabb A vízszigetelés hibája utólag nem javítható A vasbeton szerkezetre lehet rögzíteni A fal keresztmetszetében szükséges szigetelés vegyi falszigetelés

42 Talajvíznyomás elleni szigetelés utólagosan

43 Vasbeton ellenfödém bevésve a felmenő falakba Bebetonozott T acél bordák Laposacél bordák téglafalhoz rögzítve korracél dübelekkel és csavarokkal Hegesztett acéllemez szigetelés Cementtej hátűr injektálás Lőttbeton védelem függőlegesen

44 Talajvíznyomás elleni szigetelés utólagosan, 2. példa Elemzés: Az acéllemez erős, sérülésekre nem érzékeny Kivitelezése különleges szaktudást kíván Költséges A hátszerkezetre hárítjuk az igénybevételeket A szigetelésen belül minimális helyigénye van a védőszerkezeteknek Korrózióvédelem kiemelten fontos feladat: Lúgos kémhatású közeg: cementtej hátűr injektálás Anódos védelem elektrokémiai korrózió ellen

46 Talajvíznyomás elleni szigetelés utólagosan

47 Lőttbeton ellenszerkezet hálós vasalással, hátfalba bekötve Vasbeton ellenfödém felmenő falakba bevésve Vasbeton szerkezetű teknő a vízszigetelés aljzata Szigetelés kiválasztása: >1 N/mm2 tapadás >1 mm repedésáthidaló képesség Injektált vegyi falszigetelés

48 Ablaknyílásokban cementrabic aljzat falba bekötve Pórusbeton hőszigetelő lapok ragasztva védőrétegként Padlón aljzatbeton védelem

49 Épített légcsatorna a padlóban A légcsatornák mérete határozta meg a szigetelésre kerülő beton vastagságát

50 Talajvíznyomás elleni szigetelés utólagosan, 3. példa Elemzés: A vasbeton ellenszerkezet (szerkezetépítés) készül előbb A vasbetonszerkezet felhasználható az épület megerősítéseként is (pl. BME Központi Könyvtár, New York Palota, Krausz Palota) A szigetelés készül később, így kisebb a sérülés kockázata Cementiszap szigeteléssel szabad ilyen szerkezetet készíteni A szigetelés belül van, könnyen javítható A szigetelés védelme esetenként más és más Krausz Palotában: légpórusos vakolat; New York Palotában: 12 cm km. téglafal; BME Központi Könyvtár: 4 cm Ytong) Injektált vegyi szigetelés a falakban felszívódó nedvess.ellen

51 Talajvíznyomás elleni szigetelés utólagosan Az utólagos szigeteléseket mindig tervezni kell A talajvíz elleni szigetelések különösen igénylik a tervezői, szakértői előkészítést (talajmechanika, falkutatás, alapok feltárása) A kivitelezés körülményei alapvetően meghatározzák a szigetelés minőségét A legkevésbé sérülékeny acéllemez szigetelés a legköltségesebb

52 Irodalom: Frank Frössel: Falak utólagos víztelenítése és szigetelése, Terc Épületszigetelési kézikönyv, Verlag Dashöfer MI Műszaki irányelv átnedvesedett falak vizsgálatára Valinyi Dániel: Miért salétromosak a falak?, Magyar Építéstechnika, 2010/7-8, p. Dr. Kakasy László: Épületek talajvíz elleni utólagos védelmének bevált módszerei, Magyar Építőipar, 2005.LV.évfolyam III. szám
