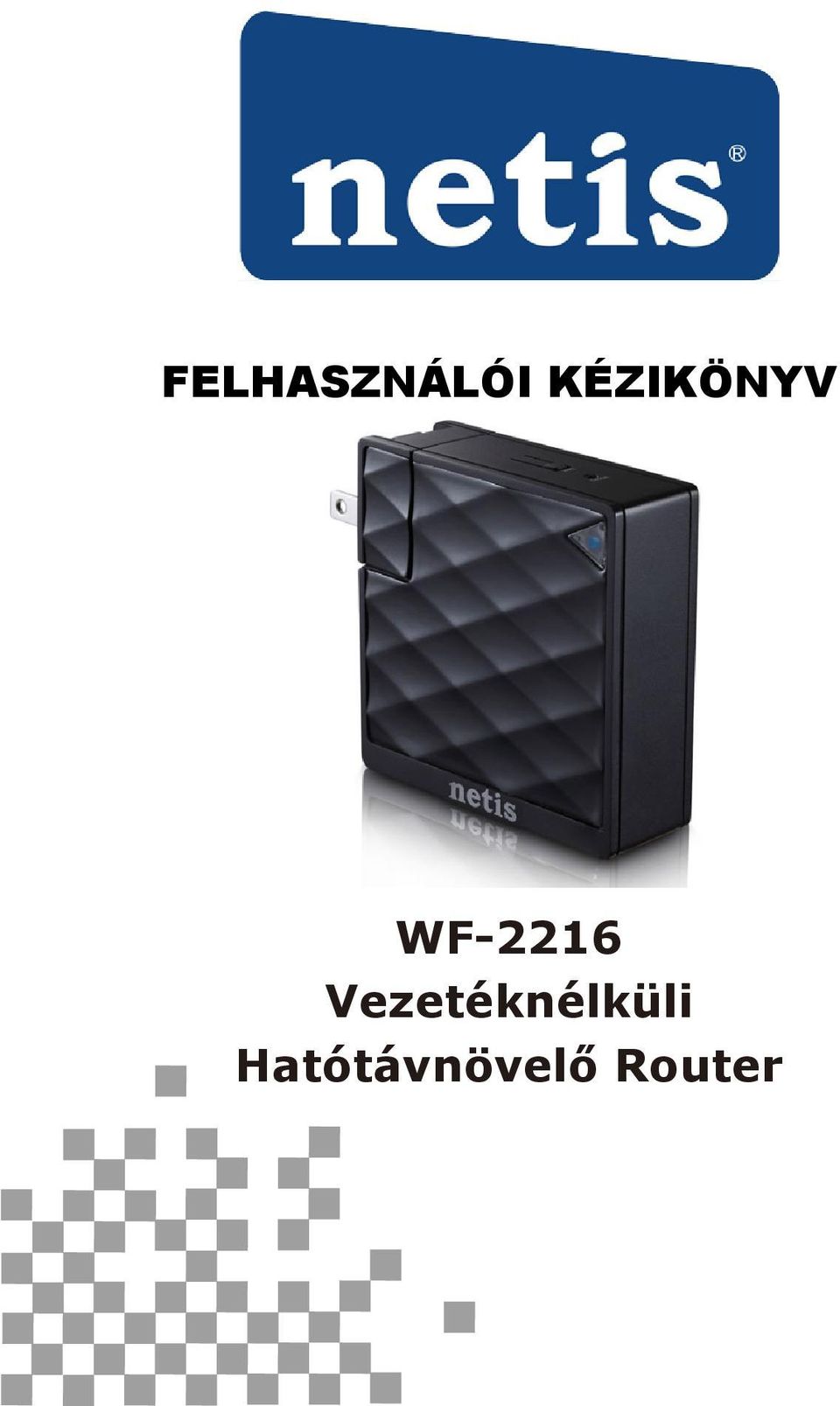

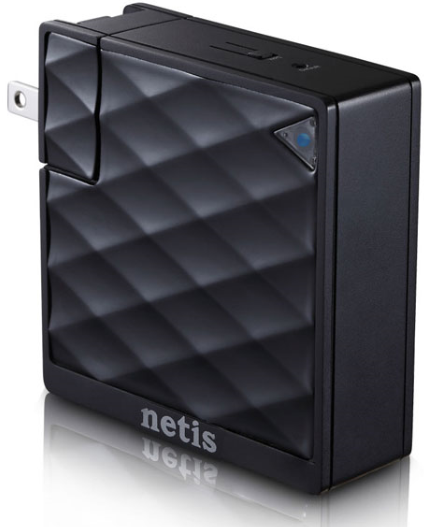

FELHASZNÁLÓI KÉZIKÖNYV. WF-2216 Vezetéknélküli Hatótávnövelő Router

Átírás

1 FELHASZNÁLÓI KÉZIKÖNYV Vezetéknélküli Hatótávnövelő Router

2 netis 150Mbps Wireless N Portable Router Quick Installation Guide Netis Vezetéknélküli Hatótávnövelő Router Felhasználói Kézikönyv 1. A csomag tartalma Ethernet Kábel Felhasználói Kézikönyv 2. A készülék felépítése LED WPS Default LAN Megjegyzés: A különböző régiók másféle tápdugóval rendelkeznek. Ebben a kézikönyvben az észak-amerikai szabvány látható. LED Állapot Világít Villog Nem világít Leírás A be van kapcsolva. Adatátvitel vagy csatlakozás távoli eszközhöz. A ki van kapcsolva. Nyomógomb "WPS" gomb "Default" gomb Leírás Megnöveli a meglévő vezetéknélküli hálózat hatótávolságát. Visszaállítja a router beállításait alapértelmezetté.

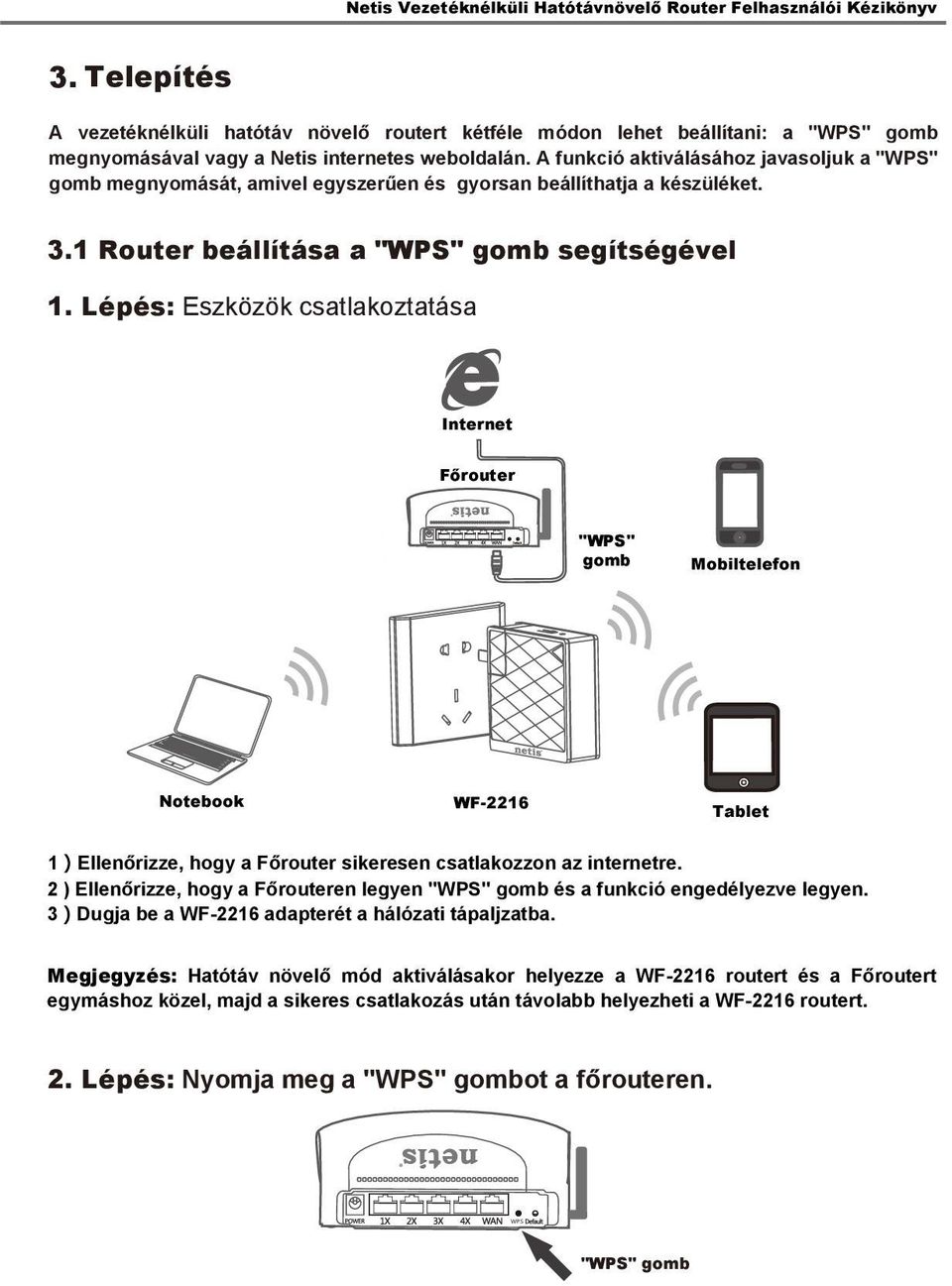

3 WPS Netis Vezetéknélküli Hatótávnövelő Router Felhasználói Kézikönyv 3. Telepítés A vezetéknélküli hatótáv növelő routert kétféle módon lehet beállítani: a "WPS" gomb megnyomásával vagy a Netis internetes weboldalán. A funkció aktiválásához javasoljuk a "WPS" gomb megnyomását, amivel egyszerűen és gyorsan beállíthatja a készüléket. 3.1 Router beállítása a "WPS" gomb segítségével 1. Lépés: Eszközök csatlakoztatása Internet Főrouter "WPS" gomb Mobiltelefon Notebook Tablet 1)Ellenőrizze, hogy a Főrouter sikeresen csatlakozzon az internetre. 2 ) Ellenőrizze, hogy a Főrouteren legyen "WPS" gomb és a funkció engedélyezve legyen. 3) Dugja be a adapterét a hálózati tápaljzatba. Megjegyzés: Hatótáv növelő mód aktiválásakor helyezze a routert és a Főroutert egymáshoz közel, majd a sikeres csatlakozás után távolabb helyezheti a routert. 2. Lépés: Nyomja meg a "WPS" gombot a főrouteren. "WPS" gomb

4 3. Lépés: Nyomja meg és tartsa nyomva a router "WPS" gombját, amíg a LED el nem kezd villogni. "WPS" gomb 4. Lépés: Sikeresen beállította a hatótáv növelő routert! 3.2 Hatótáv növelő mód beállítása interneten keresztül 1. Lépés: Eszközök csatlakoztatása Internet Főrouter "WPS" gomb Mobiltelefon Notebook Számítógép Tablet

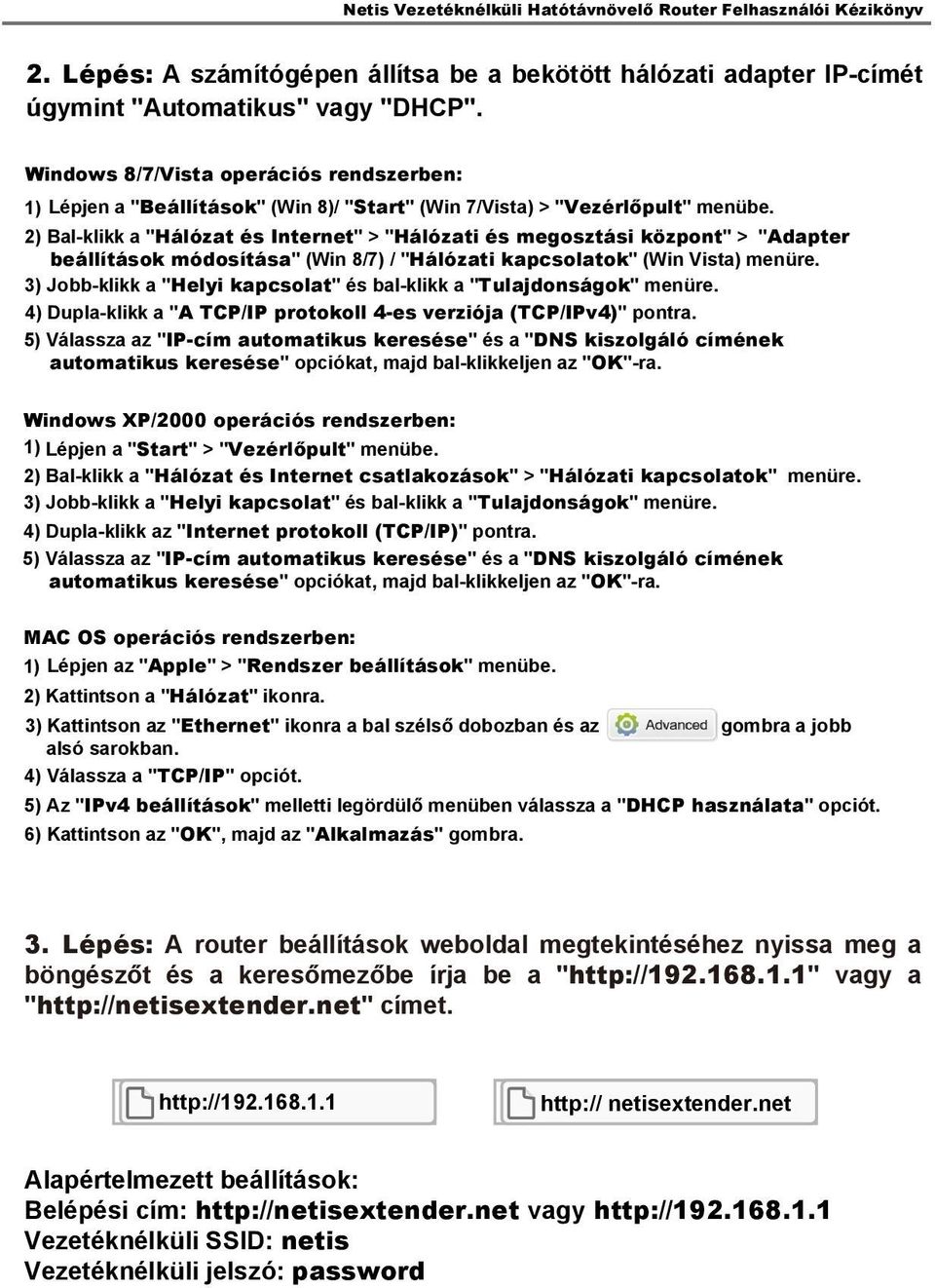

5 2. Lépés: A számítógépen állítsa be a bekötött hálózati adapter IP-címét úgymint "Automatikus" vagy "DHCP". Windows 8/7/Vista operációs rendszerben: 1) Lépjen a "Beállítások" (Win 8)/ "Start" (Win 7/Vista) > "Vezérlőpult" menübe. 2) Bal-klikk a "Hálózat és Internet" > "Hálózati és megosztási központ" > "Adapter beállítások módosítása" (Win 8/7) / "Hálózati kapcsolatok" (Win Vista) menüre. 3) Jobb-klikk a "Helyi kapcsolat" és bal-klikk a "Tulajdonságok" menüre. 4) Dupla-klikk a "A TCP/IP protokoll 4-es verziója (TCP/IPv4)" pontra. 5) Válassza az "IP-cím automatikus keresése" és a "DNS kiszolgáló címének automatikus keresése" opciókat, majd bal-klikkeljen az "OK"-ra. Windows XP/2000 operációs rendszerben: 1) Lépjen a "Start" > "Vezérlőpult" menübe. 2) Bal-klikk a "Hálózat és Internet csatlakozások" > "Hálózati kapcsolatok" menüre. 3) Jobb-klikk a "Helyi kapcsolat" és bal-klikk a "Tulajdonságok" menüre. 4) Dupla-klikk az "Internet protokoll (TCP/IP)" pontra. 5) Válassza az "IP-cím automatikus keresése" és a "DNS kiszolgáló címének automatikus keresése" opciókat, majd bal-klikkeljen az "OK"-ra. MAC OS operációs rendszerben: 1) Lépjen az "Apple" > "Rendszer beállítások" menübe. 2) Kattintson a "Hálózat" ikonra. 3) Kattintson az "Ethernet" ikonra a bal szélső dobozban és az gombra a jobb alsó sarokban. 4) Válassza a "TCP/IP" opciót. 5) Az "IPv4 beállítások" melletti legördülő menüben válassza a "DHCP használata" opciót. 6) Kattintson az "OK", majd az "Alkalmazás" gombra. 3. Lépés: A router beállítások weboldal megtekintéséhez nyissa meg a böngészőt és a keresőmezőbe írja be a " vagy a " címet. netisextender.net Alapértelmezett beállítások: Belépési cím: vagy Vezetéknélküli SSID: netis Vezetéknélküli jelszó: password

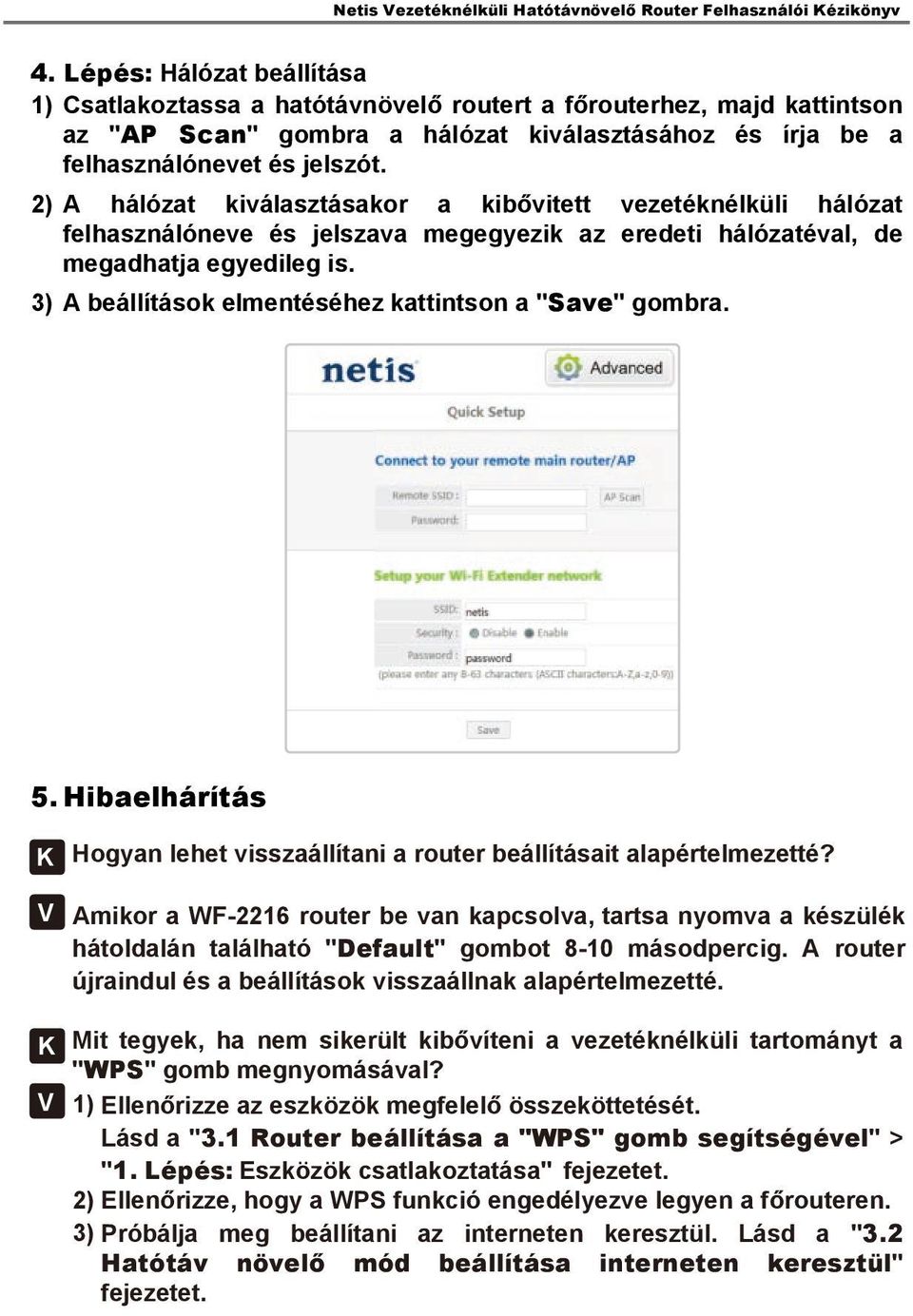

6 4. Lépés: Hálózat beállítása 1) Csatlakoztassa a hatótávnövelő routert a főrouterhez, majd kattintson az "AP Scan" gombra a hálózat kiválasztásához és írja be a felhasználónevet és jelszót. 2) A hálózat kiválasztásakor a kibővitett vezetéknélküli hálózat felhasználóneve és jelszava megegyezik az eredeti hálózatéval, de megadhatja egyedileg is. 3) A beállítások elmentéséhez kattintson a "Save" gombra. 5. Hibaelhárítás K Hogyan lehet visszaállítani a router beállításait alapértelmezetté? V K V Amikor a router be van kapcsolva, tartsa nyomva a készülék hátoldalán található "Default" gombot 8-10 másodpercig. A router újraindul és a beállítások visszaállnak alapértelmezetté. Mit tegyek, ha nem sikerült kibővíteni a vezetéknélküli tartományt a "WPS" gomb megnyomásával? 1) Ellenőrizze az eszközök megfelelő összeköttetését. Lásd a "3.1 Router beállítása a "WPS" gomb segítségével" > "1. Lépés: Eszközök csatlakoztatása" fejezetet. 2) Ellenőrizze, hogy a WPS funkció engedélyezve legyen a főrouteren. 3) Próbálja meg beállítani az interneten keresztül. Lásd a "3.2 Hatótáv növelő mód beállítása interneten keresztül" fejezetet.

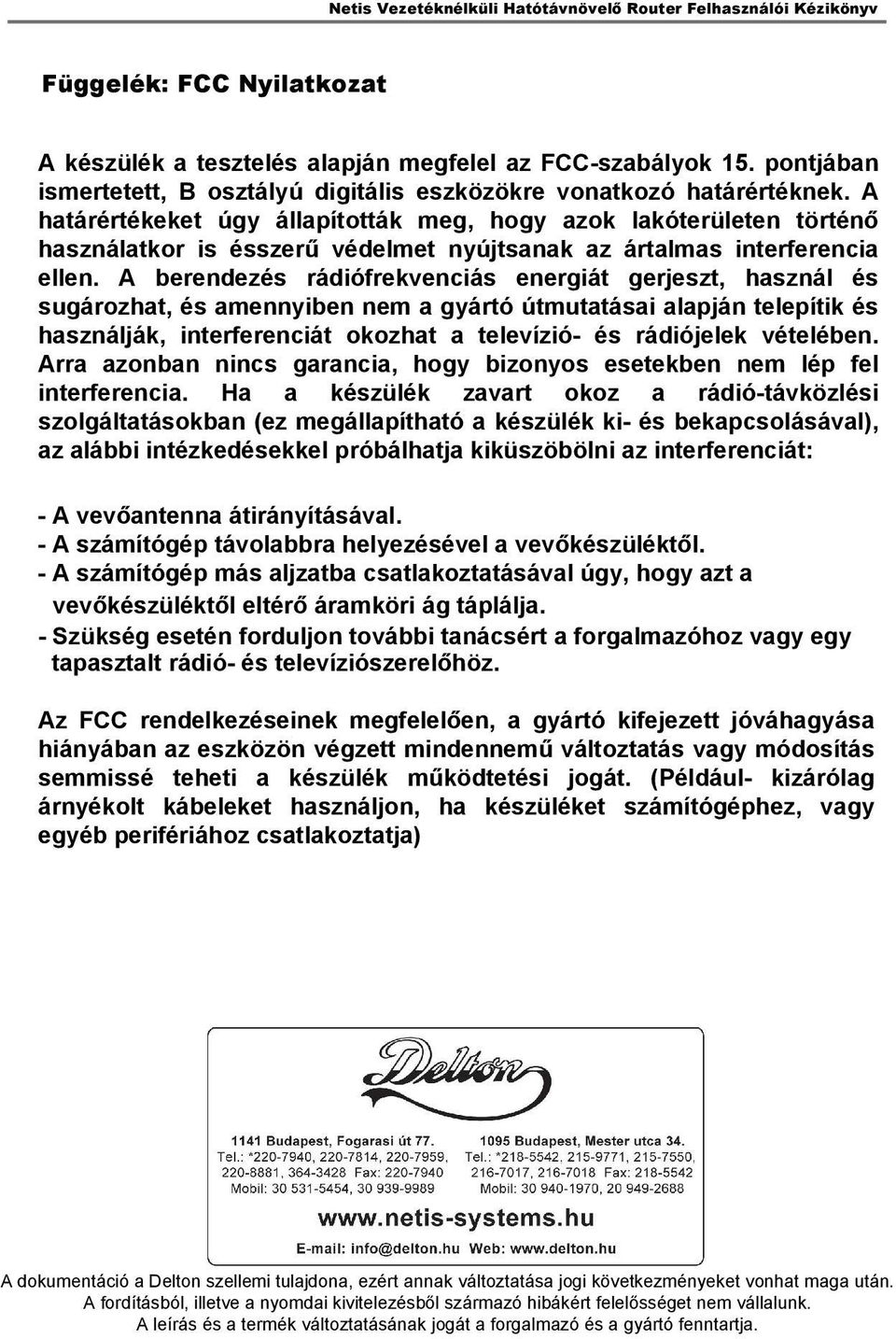

7 Függelék: FCC Nyilatkozat A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történő használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevőkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz vagy egy tapasztalt rádió- és televíziószerelőhöz. Az FCC rendelkezéseinek megfelelően, a gyártó kifejezett jóváhagyása hiányában az eszközön végzett mindennemű változtatás vagy módosítás semmissé teheti a készülék működtetési jogát. (Például- kizárólag árnyékolt kábeleket használjon, ha készüléket számítógéphez, vagy egyéb perifériához csatlakoztatja) A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja.
