1 Új termékekkel Lakossági moduláris készülékcsalád

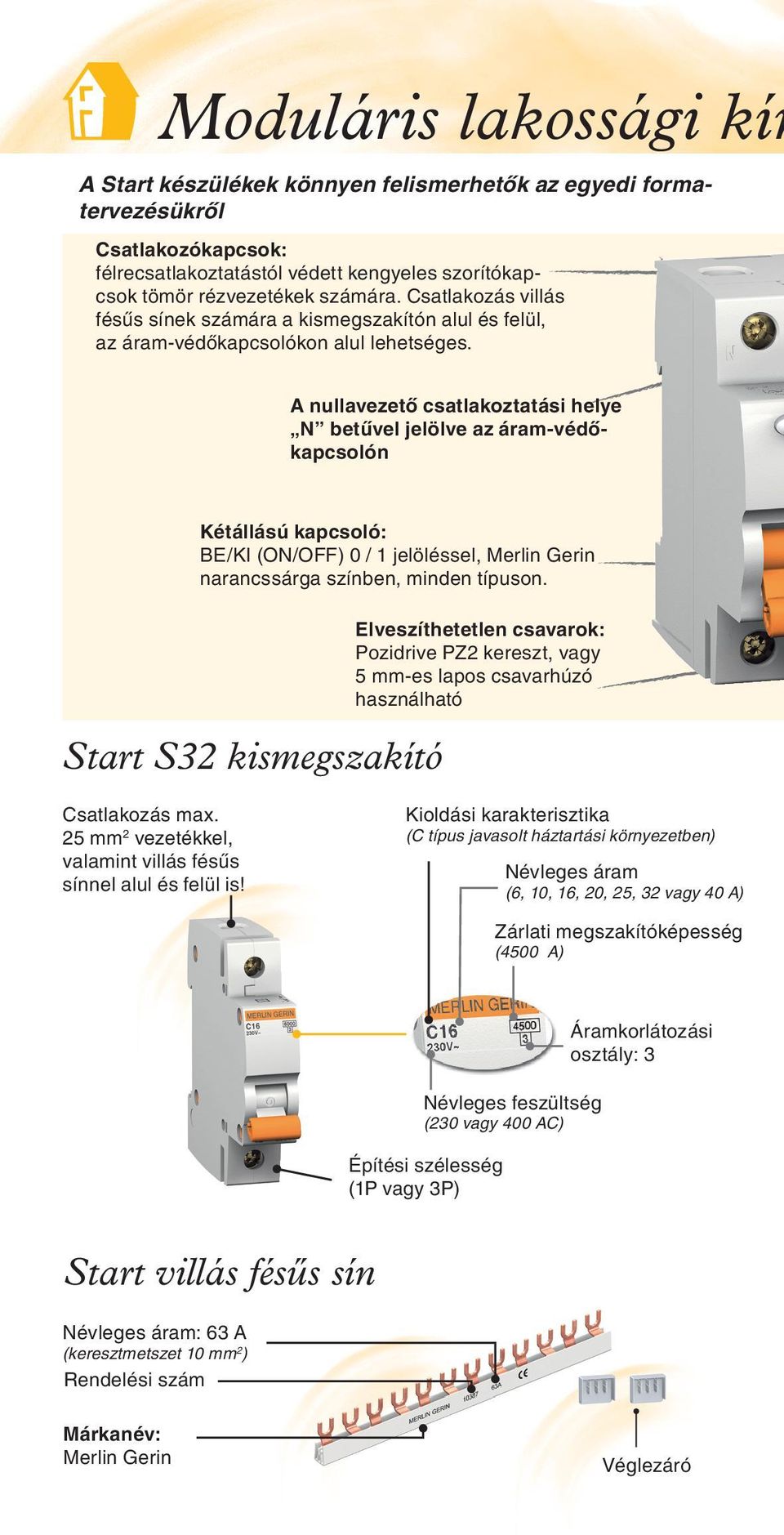

2 Moduláris lakossági kín A Start készülékek könnyen felismerhetôk az egyedi formatervezésükrôl Csatlakozókapcsok: félrecsatlakoztatástól védett kengyeles szorítókapcsok tömör rézvezetékek számára. Csatlakozás villás fésûs sínek számára a kismegszakítón alul és felül, az áram-védôkapcsolókon alul lehetséges. A nullavezetô csatlakoztatási helye N betûvel jelölve az áram-védôkapcsolón Kétállású kapcsoló: BE/KI (ON/OFF) 0 / 1 jelöléssel, Merlin Gerin narancssárga színben, minden típuson. Start S32 kismegszakító Elveszíthetetlen csavarok: Pozidrive PZ2 kereszt, vagy 5 mm-es lapos csavarhúzó használható Csatlakozás max. 25 mm 2 vezetékkel, valamint villás fésûs sínnel alul és felül is! Kioldási karakterisztika (C típus javasolt háztartási környezetben) Névleges áram (6, 10, 16, 20, 25, 32 vagy 40 A) Zárlati megszakítóképesség (4500 A) Áramkorlátozási osztály: 3 Névleges feszültség (230 vagy 400 AC) Építési szélesség (1P vagy 3P) Start villás fésûs sín Névleges áram: 63 A (keresztmetszet 10 mm 2 ) Márkanév: Merlin Gerin Véglezáró

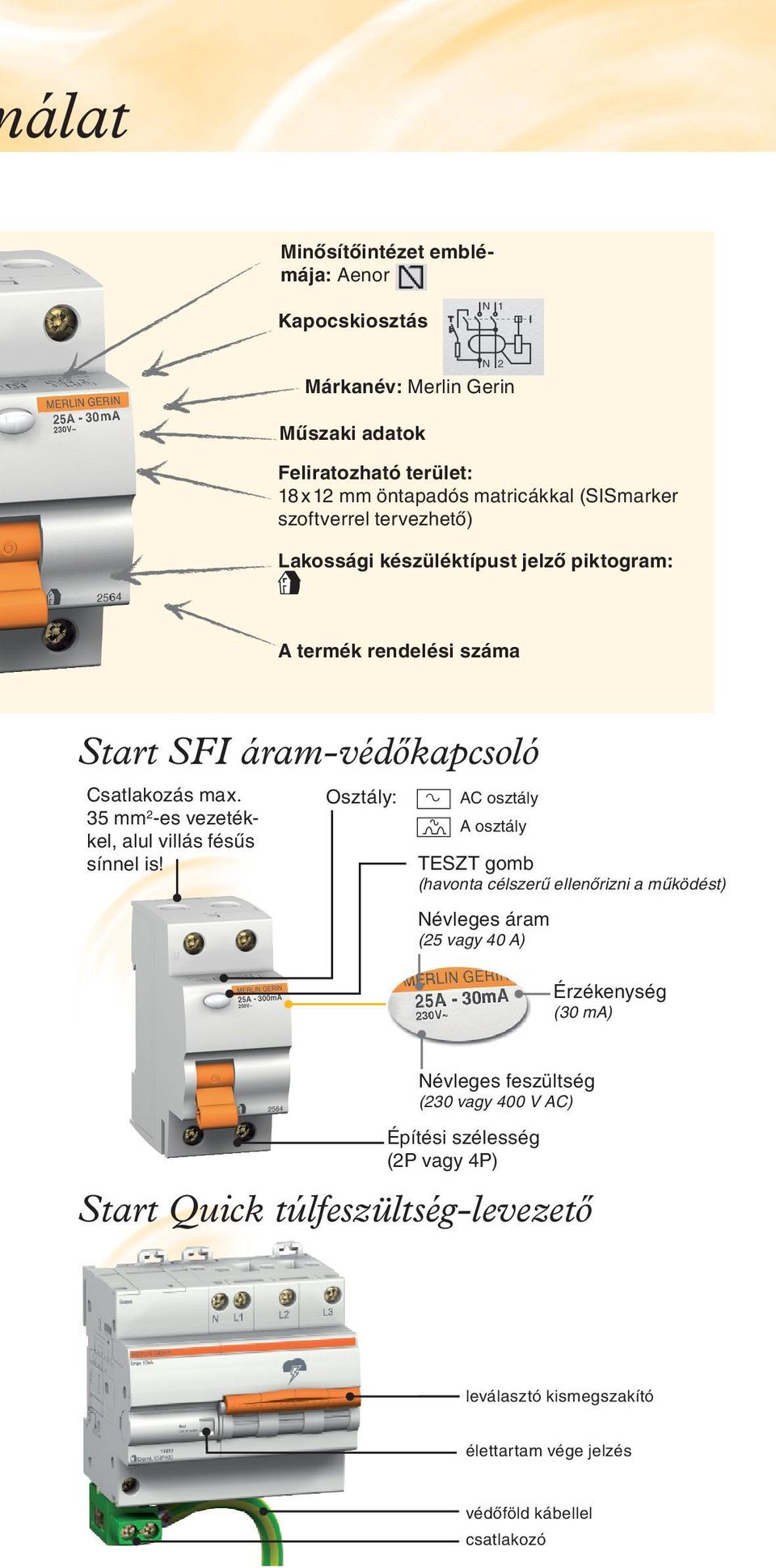

3 álat Minôsítôintézet emblémája: Aenor Kapocskiosztás Márkanév: Merlin Gerin Feliratozható terület: 18 x 12 mm öntapadós matricákkal (SISmarker szoftverrel tervezhetô) Lakossági készüléktípust jelzô piktogram: A termék rendelési száma Start SFI áram-védôkapcsoló Csatlakozás max. 35 mm 2 -es vezetékkel, alul villás fésûs sínnel is! Osztály: a k AC osztály A osztály TESZT gomb (havonta célszerû ellenôrizni a mûködést) Névleges áram (25 vagy 40 A) Érzékenység (30 ma) Névleges feszültség (230 vagy 400 V AC) Építési szélesség (2P vagy 4P) Start Quick túlfeszültség-levezetô leválasztó kismegszakító élettartam vége jelzés védôföld kábellel csatlakozó

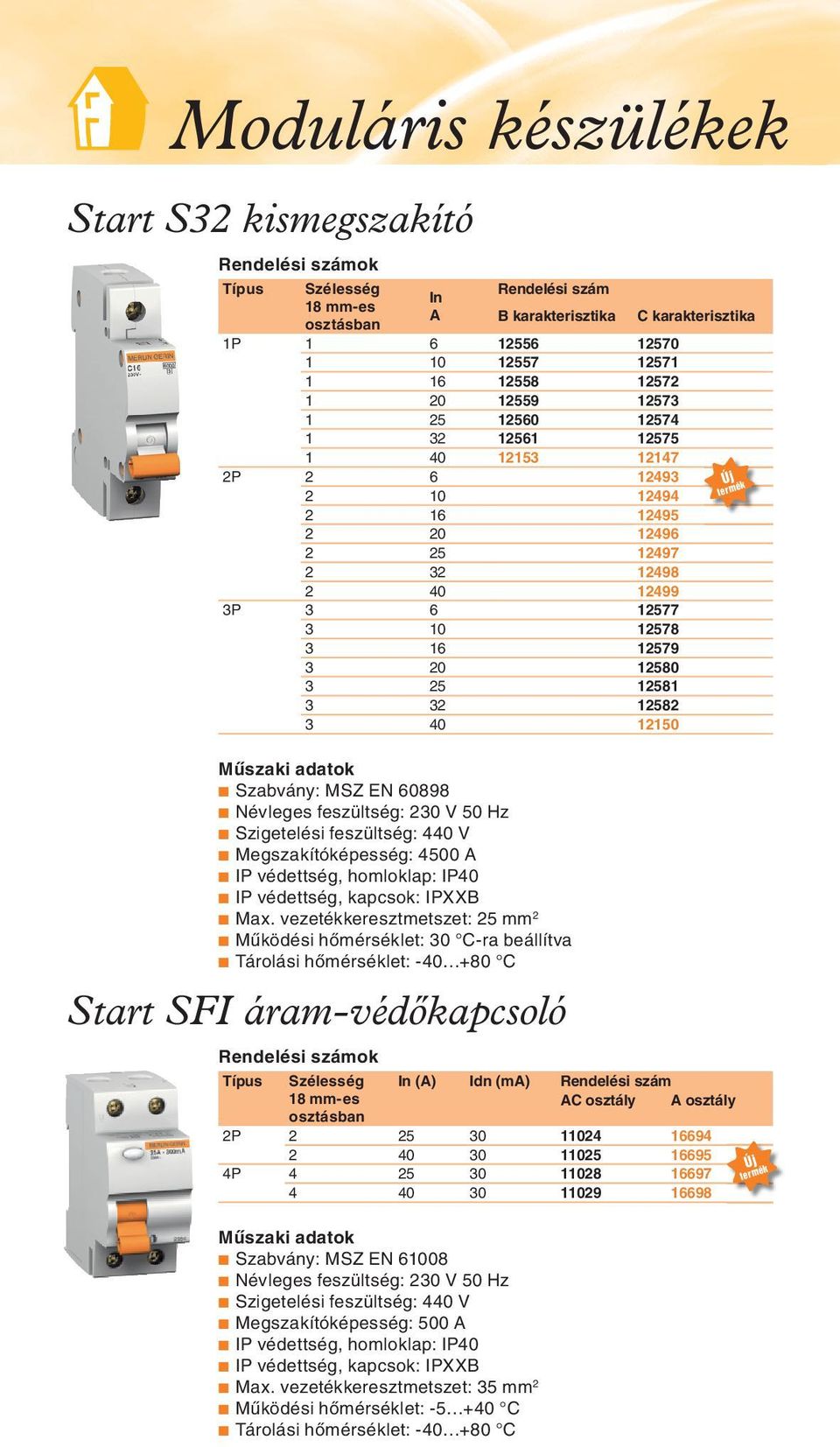

4 Moduláris készülékek Start S32 kismegszakító In A B karakterisztika 1P P P b Szabvány: MSZ EN b Névleges feszültség: 230 V 50 Hz b Szigetelési feszültség: 440 V b Megszakítóképesség: 4500 A b IP védettség, homloklap: IP40 b IP védettség, kapcsok: IPXXB 2 b Max. vezetékkeresztmetszet: 25 mm b Mûködési hômérséklet: 30 C-ra beállítva b Tárolási hômérséklet: C Start SFI áram-védôkapcsoló C karakterisztika In (A) Idn (ma) AC osztály A osztály 2P P b Szabvány: MSZ EN b Névleges feszültség: 230 V 50 Hz b Szigetelési feszültség: 440 V b Megszakítóképesség: 500 A b IP védettség, homloklap: IP40 b IP védettség, kapcsok: IPXXB Max. vezetékkeresztmetszet: 35 mm b Mûködési hômérséklet: C b Tárolási hômérséklet: C b 2 Új termék Új termék

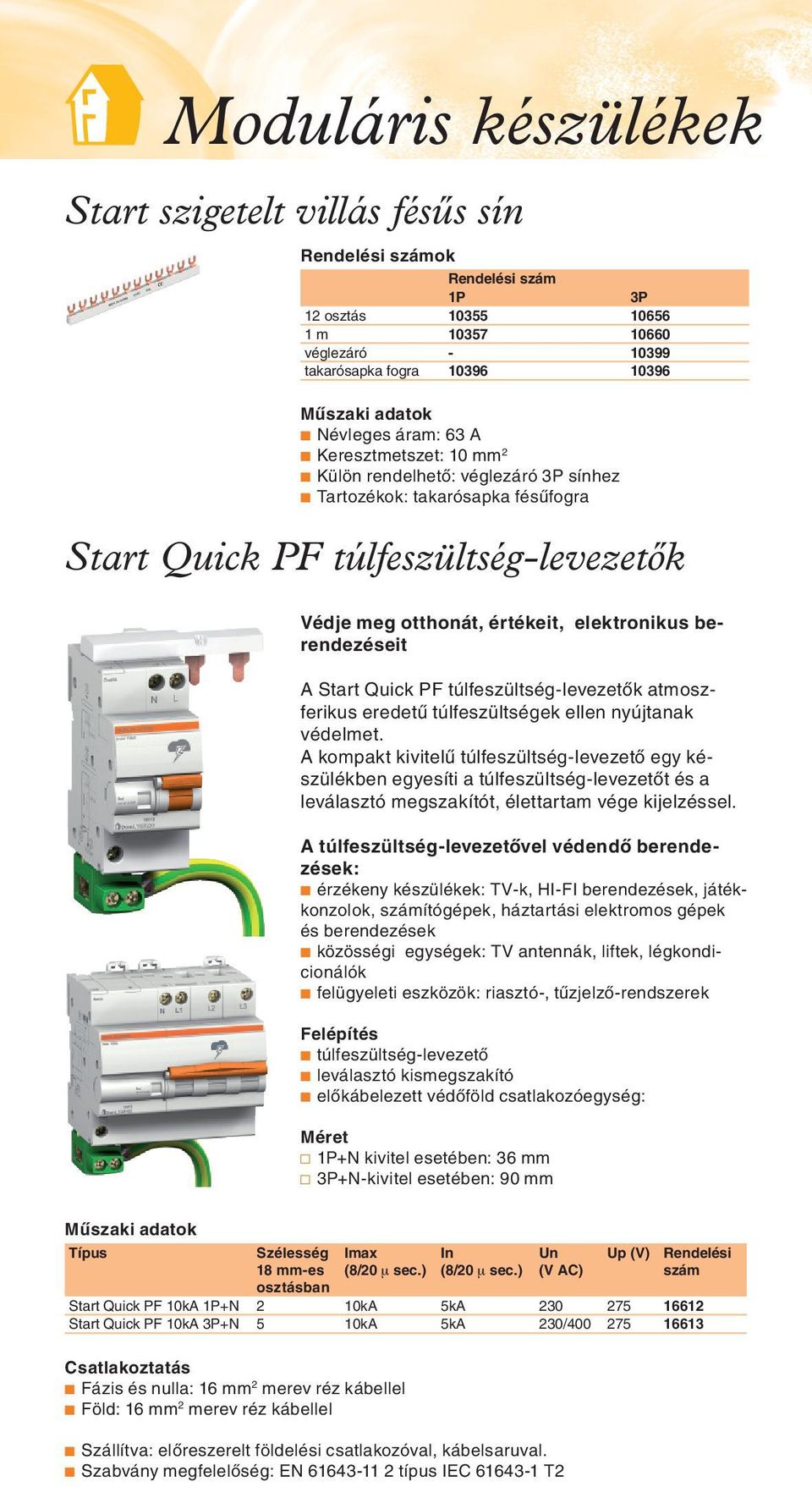

5 Moduláris készülékek Start szigetelt villás fésûs sín 1P 3P 12 osztás m véglezáró takarósapka fogra b Névleges áram: 63 A 2 b Keresztmetszet: 10 mm b Külön rendelhetô: véglezáró 3P sínhez b Tartozékok: takarósapka fésûfogra Start Quick PF túlfeszültség-levezetôk Védje meg otthonát, értékeit, elektronikus berendezéseit A Start Quick PF túlfeszültség-levezetôk atmoszferikus eredetû túlfeszültségek ellen nyújtanak védelmet. A kompakt kivitelû túlfeszültség-levezetô egy készülékben egyesíti a túlfeszültség-levezetôt és a leválasztó megszakítót, élettartam vége kijelzéssel. A túlfeszültség-levezetôvel védendô berendezésekb érzékeny készülékek: TV-k, HI-FI berendezések, játék- konzolok, számítógépek, háztartási elektromos gépek és berendezések b közösségi egységek: TV antennák, liftek, légkondi- cionálók b felügyeleti eszközök: riasztó-, tûzjelzô-rendszerek Felépítés b túlfeszültség-levezetô b leválasztó kismegszakító b elôkábelezett védôföld csatlakozóegység: Méret v 1P+N kivitel esetében: 36 mm v 3P+N-kivitel esetében: 90 mm Imax (8/20 μ sec.) In (8/20 μ sec.) Un (V AC) Up (V) Rendelési szám Start Quick PF 10kA 1P+N 2 10kA 5kA Start Quick PF 10kA 3P+N 5 10kA 5kA 230/ Csatlakoztatás 2 b Fázis és nulla: 16 mm merev réz kábellel 2 b Föld: 16 mm merev réz kábellel b Szállítva: elôreszerelt földelési csatlakozóval, kábelsaruval. b Szabvány megfelelôség: EN típus IEC T2

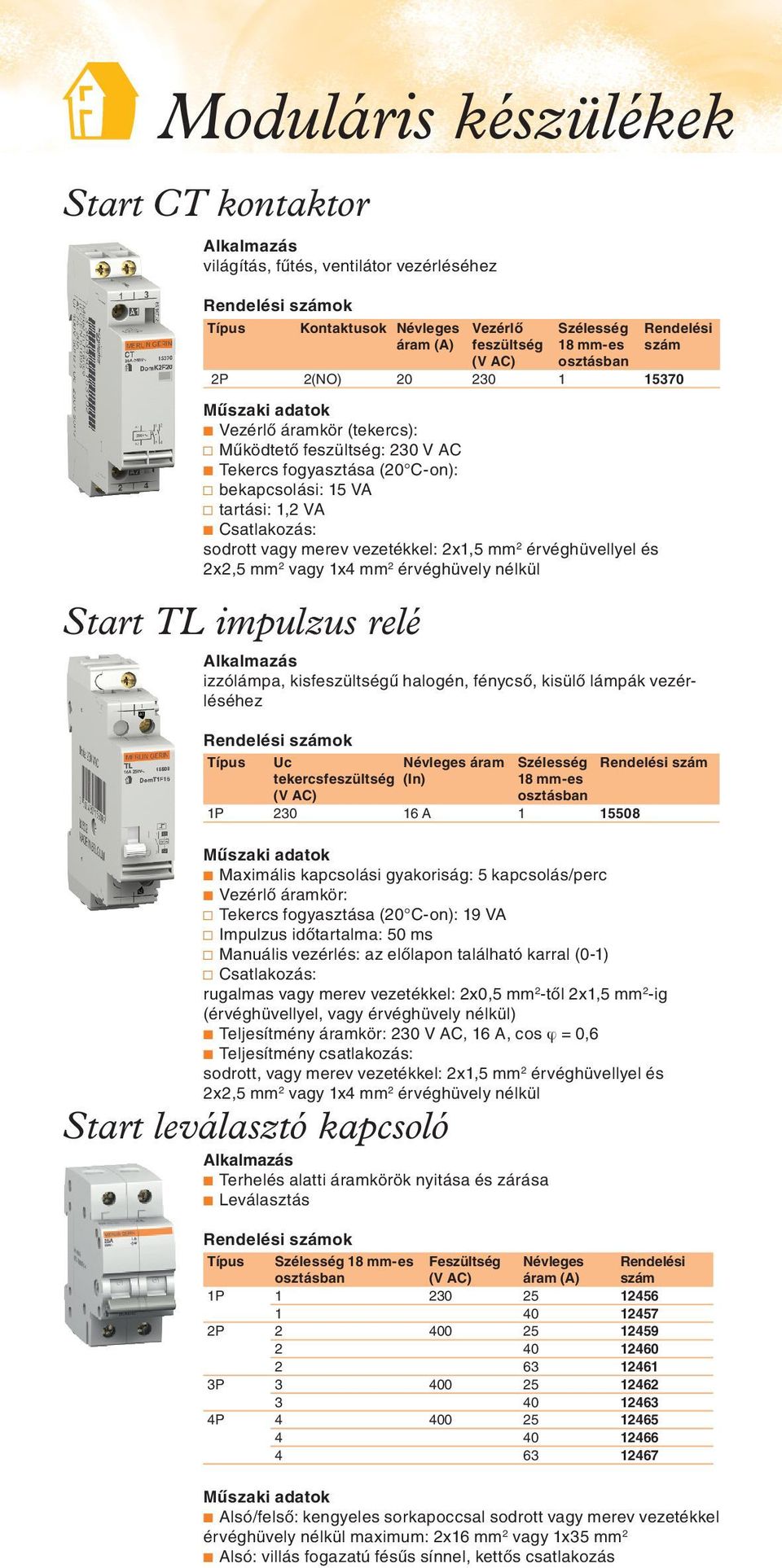

6 Moduláris készülékek Start CT kontaktor világítás, fûtés, ventilátor vezérléséhez Kontaktusok Névleges Vezérlô Rendelési áram (A) feszültség szám (V AC) 2P 2(NO) b Vezérlô áramkör (tekercs): v Mûködtetô feszültség: 230 V AC b Tekercs fogyasztása (20 C-on): v bekapcsolási: 15 VA v tartási: 1,2 VA b Csatlakozás: sodrott vagy merev vezetékkel: 2x1,5 mm 2 érvéghüvellyel és 2x2,5 mm 2 vagy 1x4 mm 2 érvéghüvely nélkül Start TL impulzus relé izzólámpa, kisfeszültségû halogén, fénycsô, kisülô lámpák vezérléséhez Uc tekercs feszültség (V AC) Start leválasztó kapcsoló Névleges áram (In) 1P A b Terhelés alatti áramkörök nyitása és zárása b Leválasztás b Maximális kapcsolási gyakoriság: 5 kapcsolás/perc b Vezérlô áramkör: v Tekercs fogyasztása (20 C-on): 19 VA v Impulzus idôtartalma: 50 ms v Manuális vezérlés: az elôlapon található karral (0-1) v Csatlakozás: rugalmas vagy merev vezetékkel: 2x0,5 mm 2 -tôl 2x1,5 mm 2 -ig (érvéghüvellyel, vagy érvéghüvely nélkül) b Teljesítmény áramkör: 230 V AC, 16 A, cos ϕ = 0,6 b Teljesítmény csatlakozás: sodrott, vagy merev vezetékkel: 2x1,5 mm 2 érvéghüvellyel és 2x2,5 mm 2 vagy 1x4 mm 2 érvéghüvely nélkül Feszültség (V AC) Névleges áram (A) Rendelési szám 1P P P P b Alsó/felsô: kengyeles sorkapoccsal sodrott vagy merev vezetékkel érvéghüvely nélkül maximum: 2x16 mm 2 vagy 1x35 mm 2 b Alsó: villás fogazatú fésûs sínnel, kettôs csatlakozás

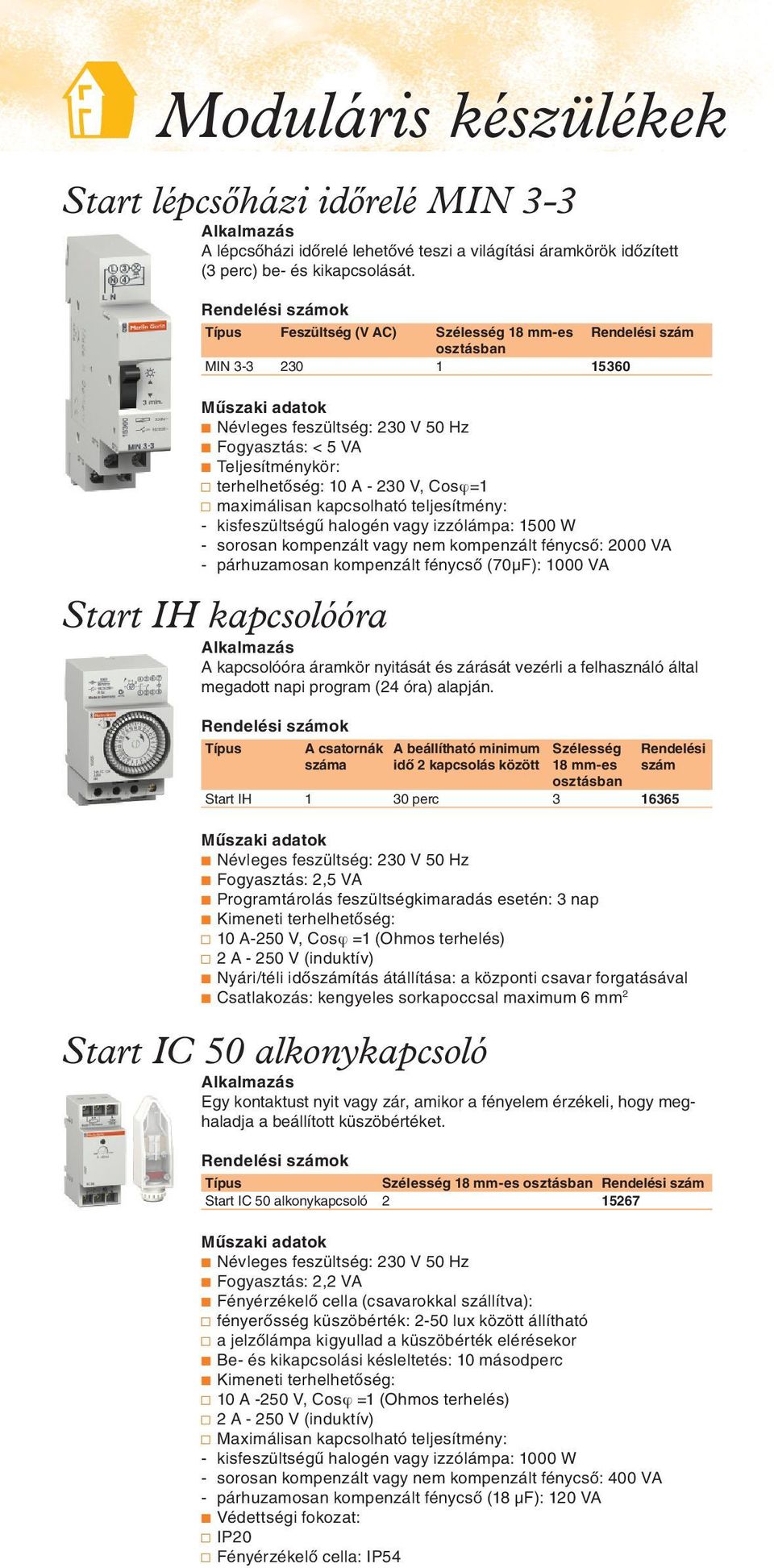

7 Moduláris készülékek Start lépcsôházi idôrelé MIN 3-3 A lépcsôházi idôrelé lehetôvé teszi a világítási áramkörök idôzített (3 perc) be- és kikapcsolását. Feszültség (V AC) MIN b Névleges feszültség: 230 V 50 Hz b Fogyasztás: < 5 VA b Teljesítménykör: v terhelhetôség: 10 A V, Cosϕ=1 v maximálisan kapcsolható teljesítmény: - kisfeszültségû halogén vagy izzólámpa: 1500 W - sorosan kompenzált vagy nem kompenzált fénycsô: 2000 VA - párhuzamosan kompenzált fénycsô (70μF): 1000 VA Start IH kapcsolóóra A kapcsolóóra áramkör nyitását és zárását vezérli a felhasználó által megadott napi program (24 óra) alapján. A csatornák száma A beállítható minimum idô 2 kapcsolás között Start IC 50 alkonykapcsoló Rendelési szám Start IH 1 30 perc b Névleges feszültség: 230 V 50 Hz b Fogyasztás: 2,5 VA b Programtárolás feszültségkimaradás esetén: 3 nap b Kimeneti terhelhetôség: v 10 A-250 V, Cosϕ =1 (Ohmos terhelés) v 2 A V (induktív) b Nyári/téli idôszámítás átállítása: a központi csavar forgatásával 2 b Csatlakozás: kengyeles sorkapoccsal maximum 6 mm Egy kontaktust nyit vagy zár, amikor a fényelem érzékeli, hogy meghaladja a beállított küszöbértéket. Start IC 50 alkonykapcsoló b Névleges feszültség: 230 V 50 Hz b Fogyasztás: 2,2 VA b Fényérzékelô cella (csavarokkal szállítva): v fényerôsség küszöbérték: 2-50 lux között állítható v a jelzôlámpa kigyullad a küszöbérték elérésekor b Be- és kikapcsolási késleltetés: 10 másodperc b Kimeneti terhelhetôség: v 10 A -250 V, Cosϕ =1 (Ohmos terhelés) v 2 A V (induktív) v Maximálisan kapcsolható teljesítmény: - kisfeszültségû halogén vagy izzólámpa: 1000 W - sorosan kompenzált vagy nem kompenzált fénycsô: 400 VA - párhuzamosan kompenzált fénycsô (18 μf): 120 VA b Védettségi fokozat: v IP20 v Fényérzékelô cella: IP54

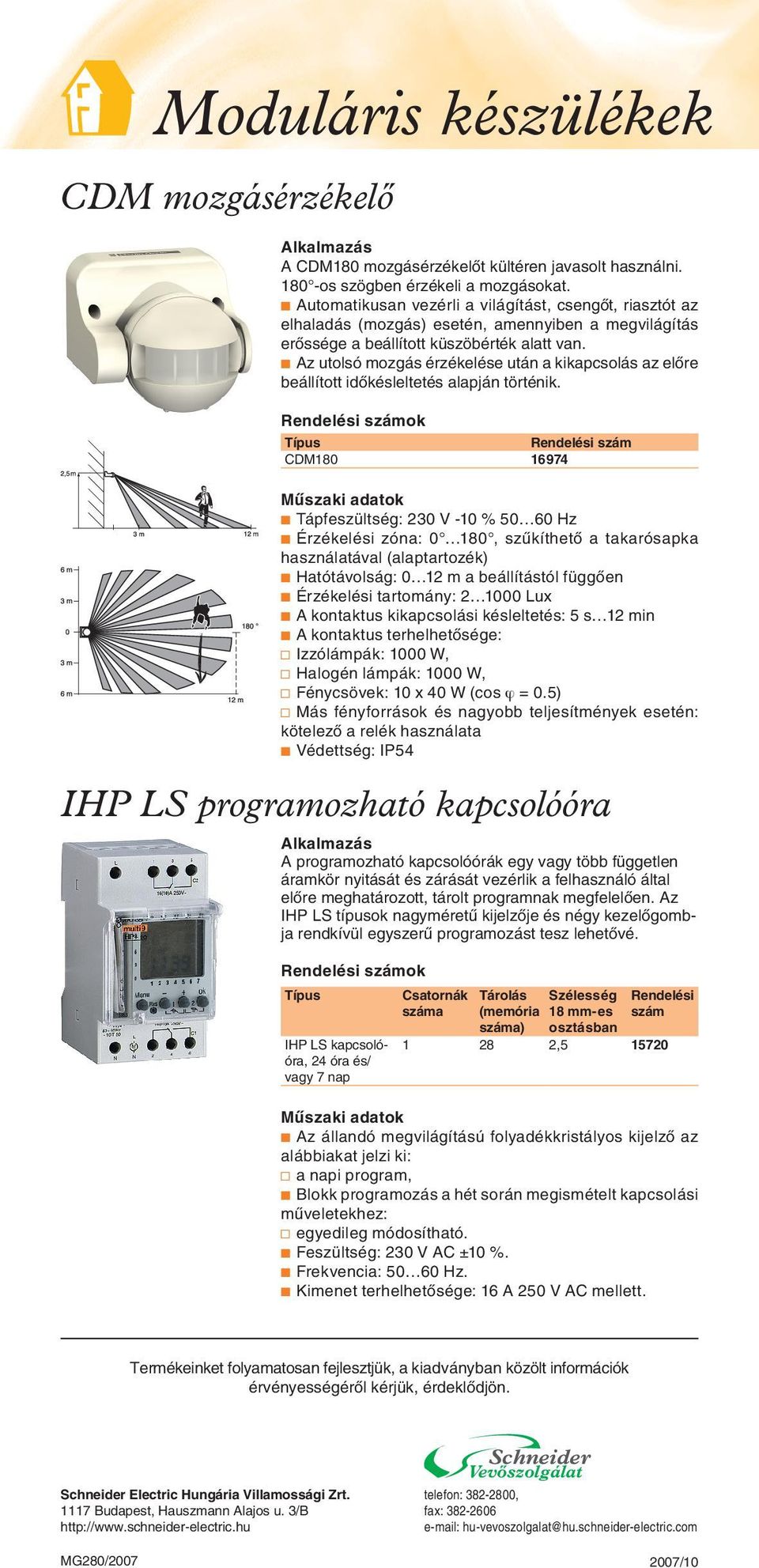

8 Moduláris készülékek CDM mozgásérzékelô A CDM180 mozgásérzékelôt kültéren javasolt használni os szögben érzékeli a mozgásokat. b Automatikusan vezérli a világítást, csengôt, riasztót az elhaladás (mozgás) esetén, amennyiben a megvilágítás erôssége a beállított küszöbérték alatt van. b Az utolsó mozgás érzékelése után a kikapcsolás az elôre beállított idôkésleltetés alapján történik. CDM b Tápfeszültség: 230 V -10 % Hz b Érzékelési zóna: 0 180, szûkíthetô a takarósapka használatával (alaptartozék) b Hatótávolság: 0 12 m a beállítástól függôen b Érzékelési tartomány: Lux b A kontaktus kikapcsolási késleltetés: 5 s 12 min b A kontaktus terhelhetôsége: v Izzólámpák: 1000 W, v Halogén lámpák: 1000 W, v Fénycsövek: 10 x 40 W (cos ϕ = 0.5) v Más fényforrások és nagyobb teljesítmények esetén: kötelezô a relék használata b Védettség: IP54 IHP LS programozható kapcsolóóra A programozható kapcsolóórák egy vagy több független áramkör nyitását és zárását vezérlik a felhasználó által elôre meghatározott, tárolt programnak megfelelôen. Az IHP LS típusok nagyméretû kijelzôje és négy kezelôgombja rendkívül egyszerû programozást tesz lehetôvé. IHP LS kapcsolóóra, 24 óra és/ vagy 7 nap Csatornák száma Tárolás (memória száma) Rendelési szám , b Az állandó megvilágítású folyadékkristályos kijelzô az alábbiakat jelzi ki: v a napi program, b Blokk programozás a hét során megismételt kapcsolási mûveletekhez: v egyedileg módosítható. b Feszültség: 230 V AC ±10 %. b Frekvencia: Hz. b Kimenet terhelhetôsége: 16 A 250 V AC mellett. Termékeinket folyamatosan fejlesztjük, a kiadványban közölt információk érvényességérôl kérjük, érdeklôdjön. Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/B Schneider Vevôszolgálat telefon: , fax: hu-vevoszolgalat@hu.schneider-electric.com MG280/ /10

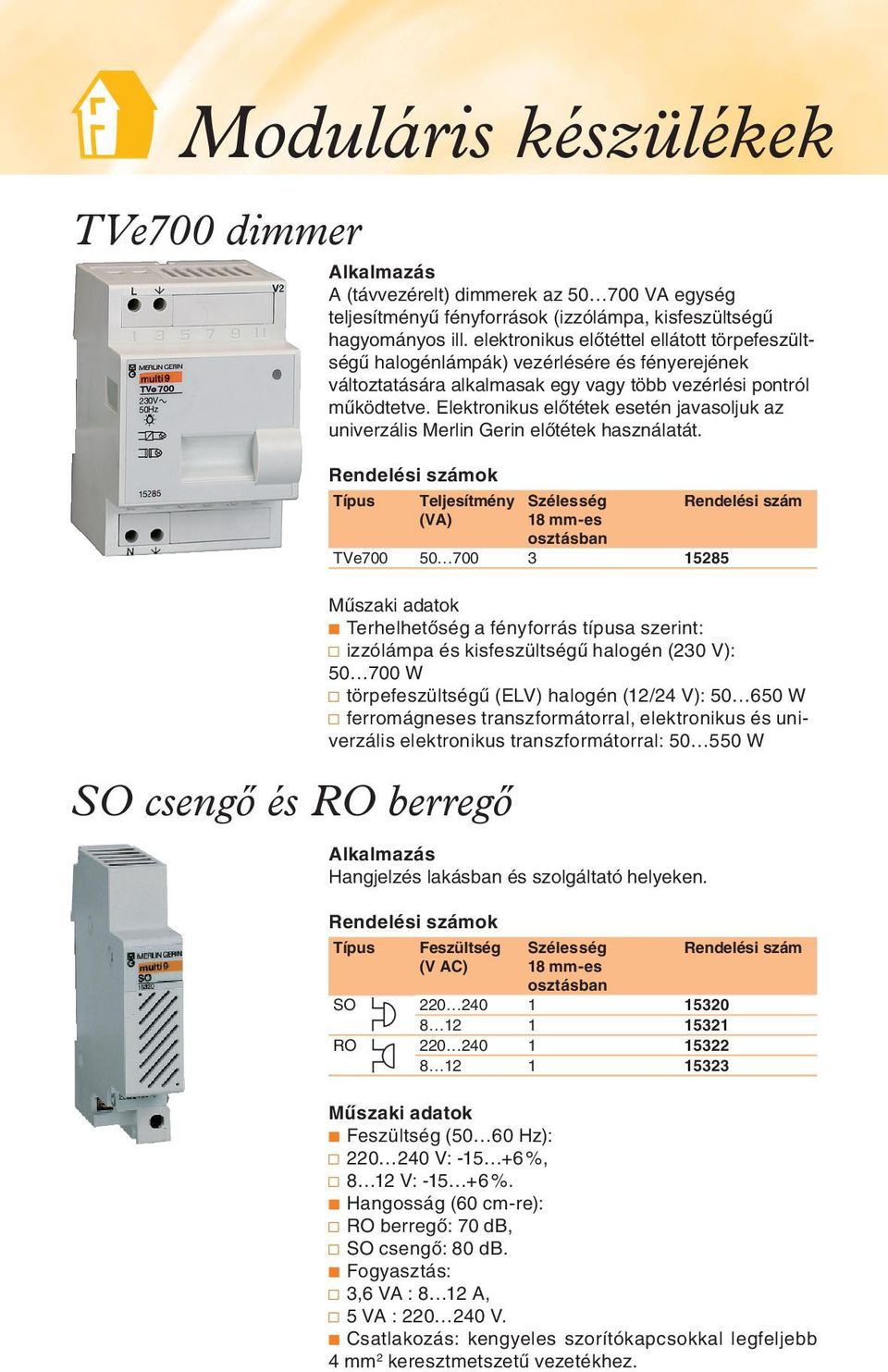

9 Moduláris készülékek TVe700 dimmer SO csengô és RO berregô A (távvezérelt) dimmerek az VA egység teljesítményû fényforrások (izzólámpa, kisfeszültségû hagyományos ill. elektronikus elôtéttel ellátott törpefeszültségû halogénlámpák) vezérlésére és fényerejének változtatására alkalmasak egy vagy több vezérlési pontról mûködtetve. Elektronikus elôtétek esetén javasoljuk az univerzális Merlin Gerin elôtétek használatát. Teljesítmény (VA) TVe b Terhelhetôség a fényforrás típusa szerint: v izzólámpa és kisfeszültségû halogén (230 V): W v törpefeszültségû (ELV) halogén (12/24 V): W v ferromágneses transzformátorral, elektronikus és uni- verzális elektronikus transzformátorral: W Hangjelzés lakásban és szolgáltató helyeken. Feszültség (V AC) SO RO b Feszültség (50 60 Hz): v V: %, v 8 12 V: %. b Hangosság (60 cm-re): v RO berregõ: 70 db, v SO csengõ: 80 db. b Fogyasztás: v 3,6 VA : 8 12 A, v 5 VA : V. b Csatlakozás: kengyeles szorítókapcsokkal legfeljebb 4 mm 2 keresztmetszetû vezetékhez.

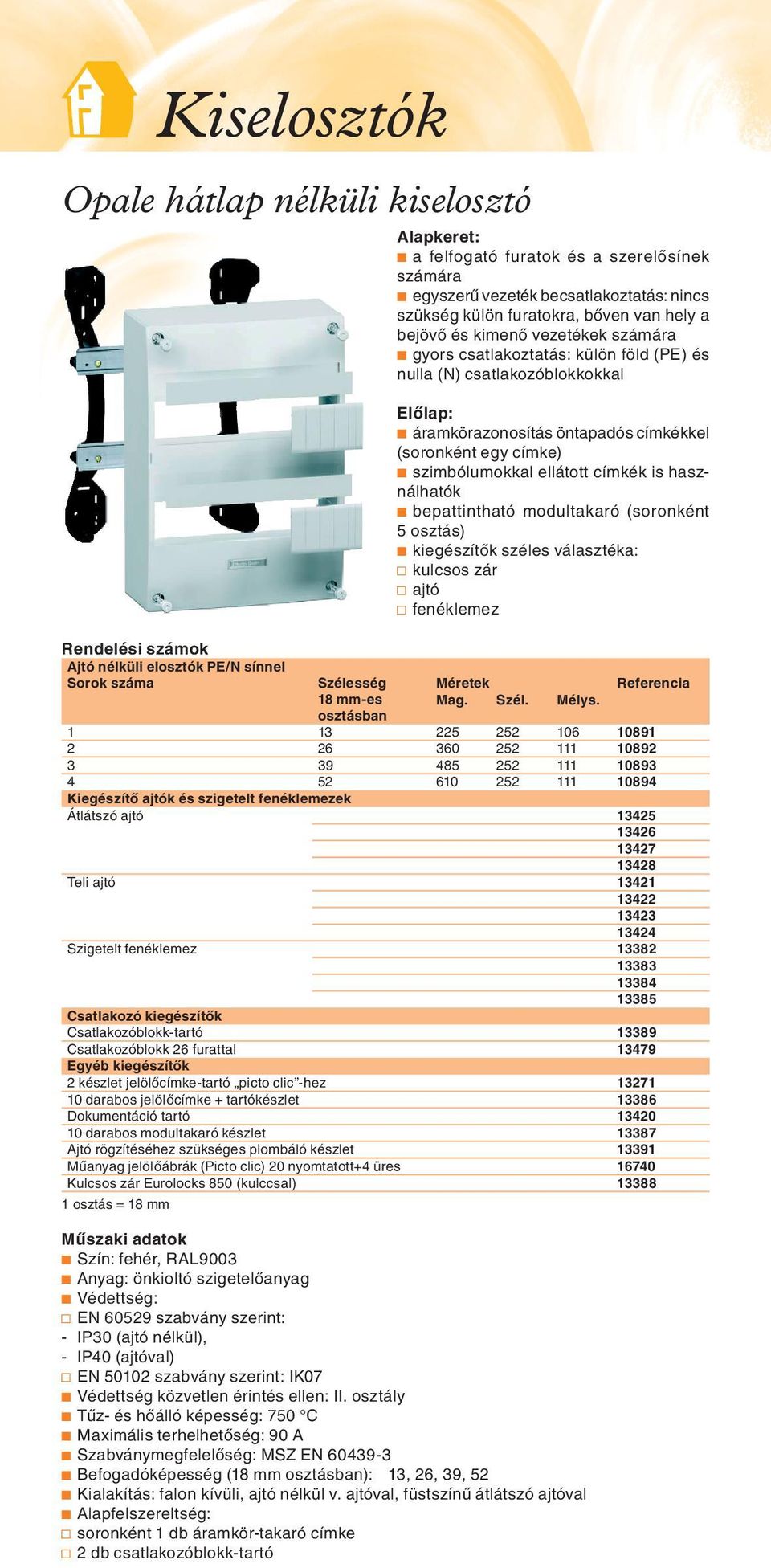

10 Kiselosztók Opale hátlap nélküli kiselosztó Ajtó nélküli elosztók PE/N sínnel Sorok száma Alapkeret: b a felfogató furatok és a szerelôsínek számára b egyszerû vezeték becsatlakoztatás: nincs szükség külön furatokra, bôven van hely a bejövô és kimenô vezetékek számára b gyors csatlakoztatás: külön föld (PE) és nulla (N) csatlakozóblokkokkal Elôlap: b áramkörazonosítás öntapadós címkékkel (soronként egy címke) b szimbólumokkal ellátott címkék is hasz- nálhatók b bepattintható modultakaró (soronként 5 osztás) b kiegészítôk széles választéka: v kulcsos zár v ajtó v fenéklemez Méretek Referencia Mag. Szél. Mélys Kiegészítő ajtók és szigetelt fenéklemezek Átlátszó ajtó Teli ajtó Szigetelt fenéklemez Csatlakozó kiegészítők Csatlakozóblokk-tartó Csatlakozóblokk 26 furattal Egyéb kiegészítők 2 készlet jelölőcímke-tartó picto clic -hez darabos jelölőcímke + tartókészlet Dokumentáció tartó darabos modultakaró készlet Ajtó rögzítéséhez szükséges plombáló készlet Műanyag jelölőábrák (Picto clic) 20 nyomtatott+4 üres Kulcsos zár Eurolocks 850 (kulccsal) osztás = 18 mm b Szín: fehér, RAL9003 b Anyag: önkioltó szigetelôanyag b Védettség: v EN szabvány szerint: - IP30 (ajtó nélkül), - IP40 (ajtóval) v EN szabvány szerint: IK07 b Védettség közvetlen érintés ellen: II. osztály b Tûz- és hôálló képesség: 750 C b Maximális terhelhetôség: 90 A b Szabványmegfelelôség: MSZ EN b Befogadóképesség (18 mm ): 13, 26, 39, 52 b Kialakítás: falon kívüli, ajtó nélkül v. ajtóval, füstszínû átlátszó ajtóval b Alapfelszereltség: v soronként 1 db áramkör-takaró címke v 2 db csatlakozóblokk-tartó

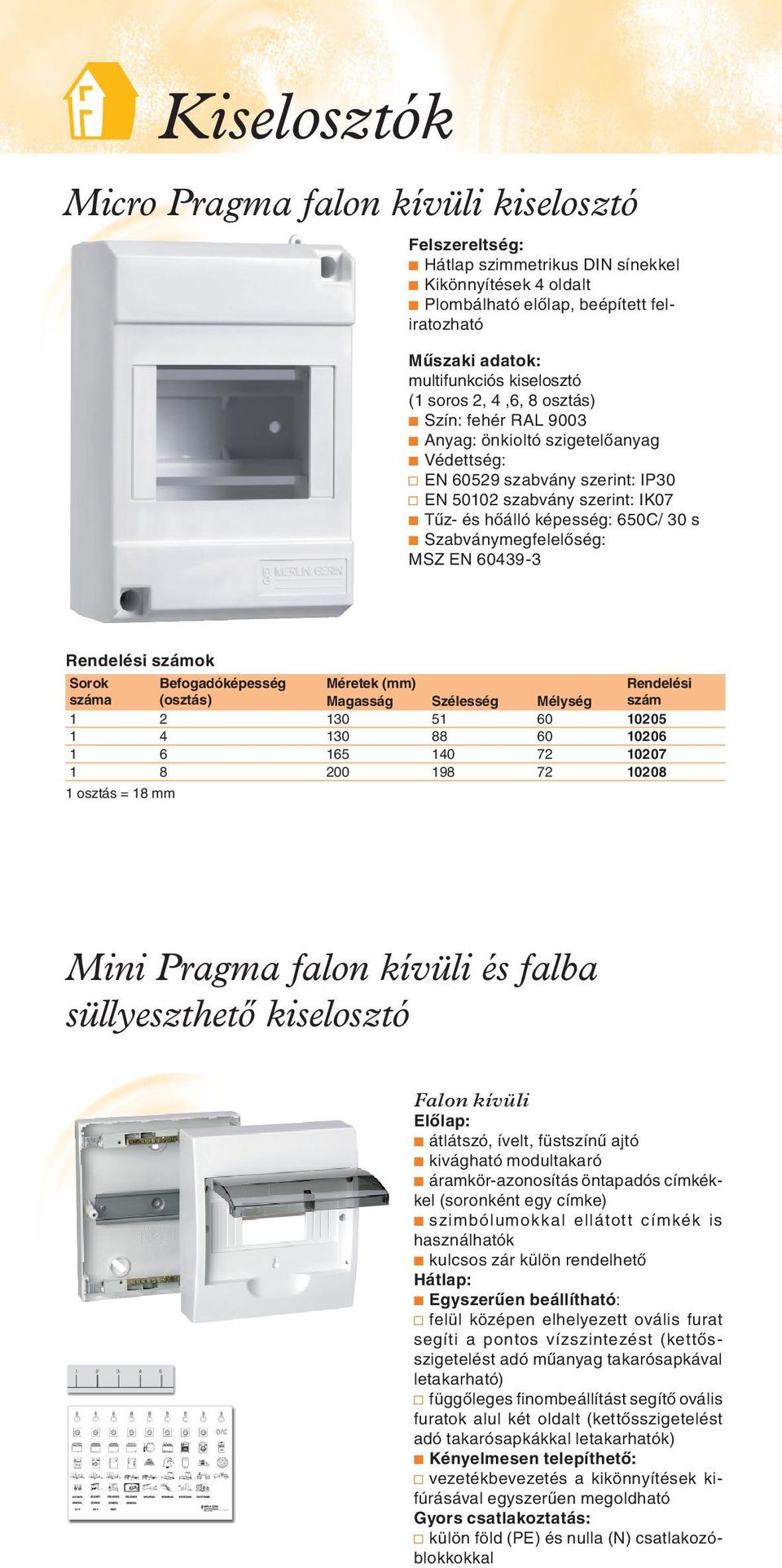

11 Kiselosztók Micro Pragma falon kívüli kiselosztó Felszereltség: b Hátlap szimmetrikus DIN sínekkel b Kikönnyítések 4 oldalt b Plombálható elôlap, beépített fel- iratozható : multifunkciós kiselosztó (1 soros 2, 4,6, 8 osztás) b Szín: fehér RAL 9003 b Anyag: önkioltó szigetelôanyag b Védettség: v EN szabvány szerint: IP30 v EN szabvány szerint: IK07 b Tûz- és hôálló képesség: 650C/ 30 s b Szabványmegfelelôség: MSZ EN Sorok Befogadóképesség Méretek (mm) Rendelési száma (osztás) Magasság Mélység szám osztás = 18 mm Mini Pragma falon kívüli és falba süllyeszthetô kiselosztó Falon kívüli Elôlap: b átlátszó, ívelt, füstszínû ajtó b kivágható modultakaró b áramkör-azonosítás öntapadós címkék- kel (soronként egy címke) b szimbólumokkal ellátott címkék is használhatók b kulcsos zár külön rendelhetô Hátlap: b Egyszerûen beállítható: v felül középen elhelyezett ovális furat segíti a pontos vízszintezést (kettôsszigetelést adó mûanyag takarósapkával letakarható) v függôleges finombeállítást segítô ovális furatok alul két oldalt (kettôsszigetelést adó takarósapkákkal letakarhatók) b Kényelmesen telepíthetô: v vezetékbevezetés a kikönnyítések ki- fúrásával egyszerûen megoldható Gyors csatlakoztatás: v külön föld (PE) és nulla (N) csatlakozó- blokkokkal
