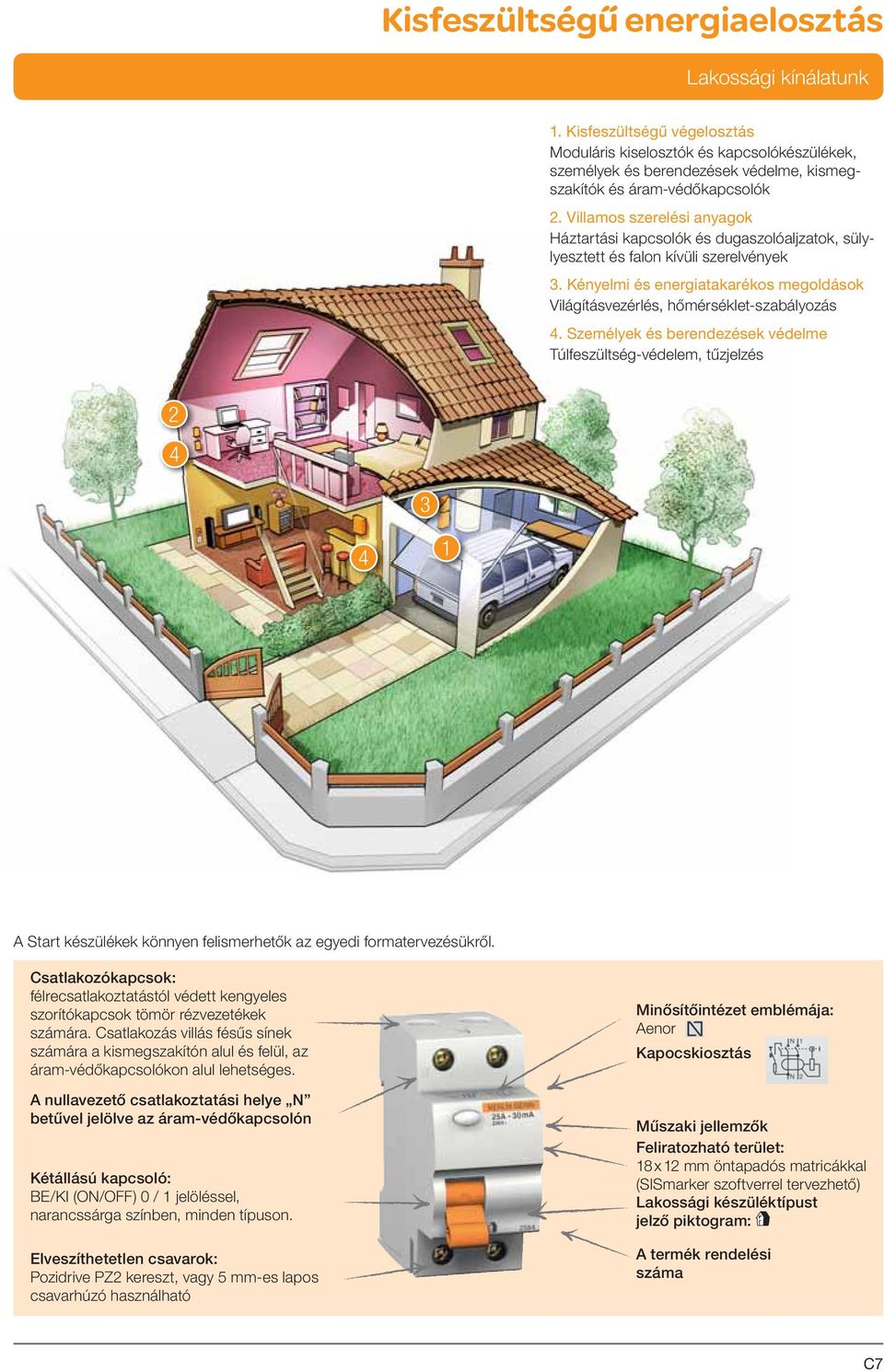

1 1. Kisfeszültségű végelosztás Moduláris kiselosztók és kapcsolókészülékek, személyek és berendezések védelme, kismegszakítók és áram-védőkapcsolók 2. Villamos szerelési anyagok Háztartási kapcsolók és dugaszolóaljzatok, sülylyesztett és falon kívüli szerelvények 3. Kényelmi és energiatakarékos megoldások Világításvezérlés, hőmérséklet-szabályozás 4. Személyek és berendezések védelme Túlfeszültség-védelem, tűzjelzés A Start készülékek könnyen felismerhetők az egyedi formatervezésükről. Csatlakozókapcsok: félrecsatlakoztatástól védett kengyeles szorítókapcsok tömör rézvezetékek számára. Csatlakozás villás fésűs sínek számára a kismegszakítón alul és felül, az áram-védőkapcsolókon alul lehetséges. A nullavezető csatlakoztatási helye N betűvel jelölve az áram-védőkapcsolón Kétállású kapcsoló: BE/KI (ON/OFF) 0 / 1 jelöléssel, narancssárga színben, minden típuson. Elveszíthetetlen csavarok: Pozidrive PZ2 kereszt, vagy 5 mm-es lapos csavarhúzó használható Minősítőintézet emblémája: Aenor Kapocskiosztás Feliratozható terület: 18 x 12 mm öntapadós matricákkal (SISmarker szoftverrel tervezhető) Lakossági készüléktípust jelző piktogram: A termék rendelési száma C7

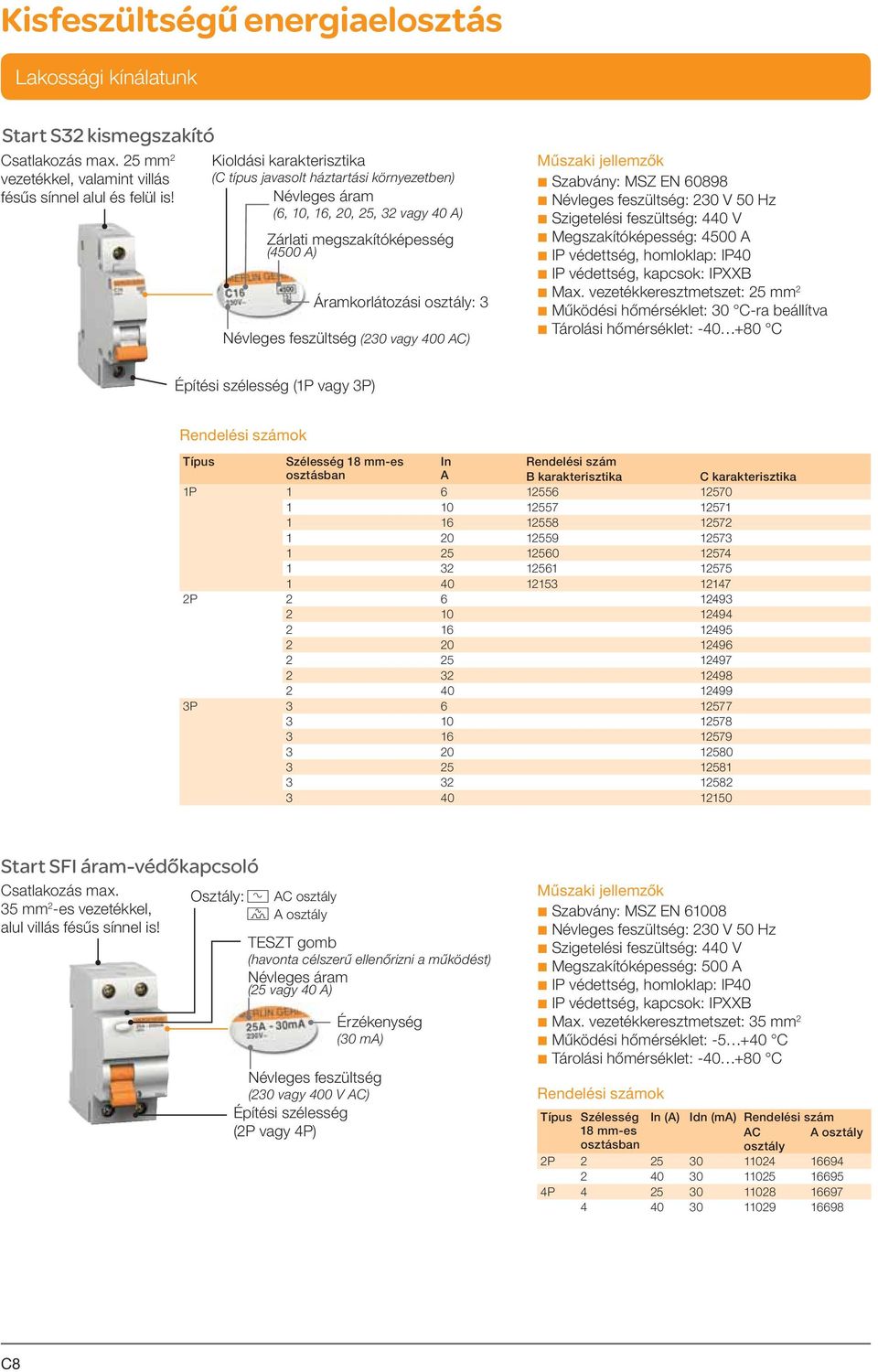

2 Start S32 kismegszakító Csatlakozás max. 25 mm 2 vezetékkel, valamint villás fésűs sínnel alul és felül is! Kioldási karakterisztika (C típus javasolt háztartási környezetben) Névleges áram (6, 10, 16, 20, 25, 32 vagy 40 A) Zárlati megszakítóképesség (4500 A) Áramkorlátozási osztály: 3 Névleges feszültség (230 vagy 400 AC) b Szabvány: MSZ EN b Névleges feszültség: 230 V 50 Hz b Szigetelési feszültség: 440 V b Megszakítóképesség: 4500 A b IP védettség, homloklap: IP40 b IP védettség, kapcsok: IPXXB b Max. vezetékkeresztmetszet: 25 mm 2 b Működési hőmérséklet: 30 C-ra beállítva b Tárolási hőmérséklet: C Építési szélesség (1P vagy 3P) ok Típus Szélesség 18 mm-es In osztásban A B karakterisztika C karakterisztika 1P P P Start SFI áram-védőkapcsoló Csatlakozás max. 35 mm 2 -es vezetékkel, alul villás fésűs sínnel is! Osztály: a AC osztály k A osztály TESZT gomb (havonta célszerű ellenőrizni a működést) Névleges áram (25 vagy 40 A) Érzékenység (30 ma) Névleges feszültség (230 vagy 400 V AC) Építési szélesség (2P vagy 4P) b Szabvány: MSZ EN b Névleges feszültség: 230 V 50 Hz b Szigetelési feszültség: 440 V b Megszakítóképesség: 500 A b IP védettség, homloklap: IP40 b IP védettség, kapcsok: IPXXB b Max. vezetékkeresztmetszet: 35 mm 2 b Működési hőmérséklet: C b Tárolási hőmérséklet: C ok Típus Szélesség In (A) Idn (ma) 18 mm-es AC A osztály osztásban osztály 2P P C8

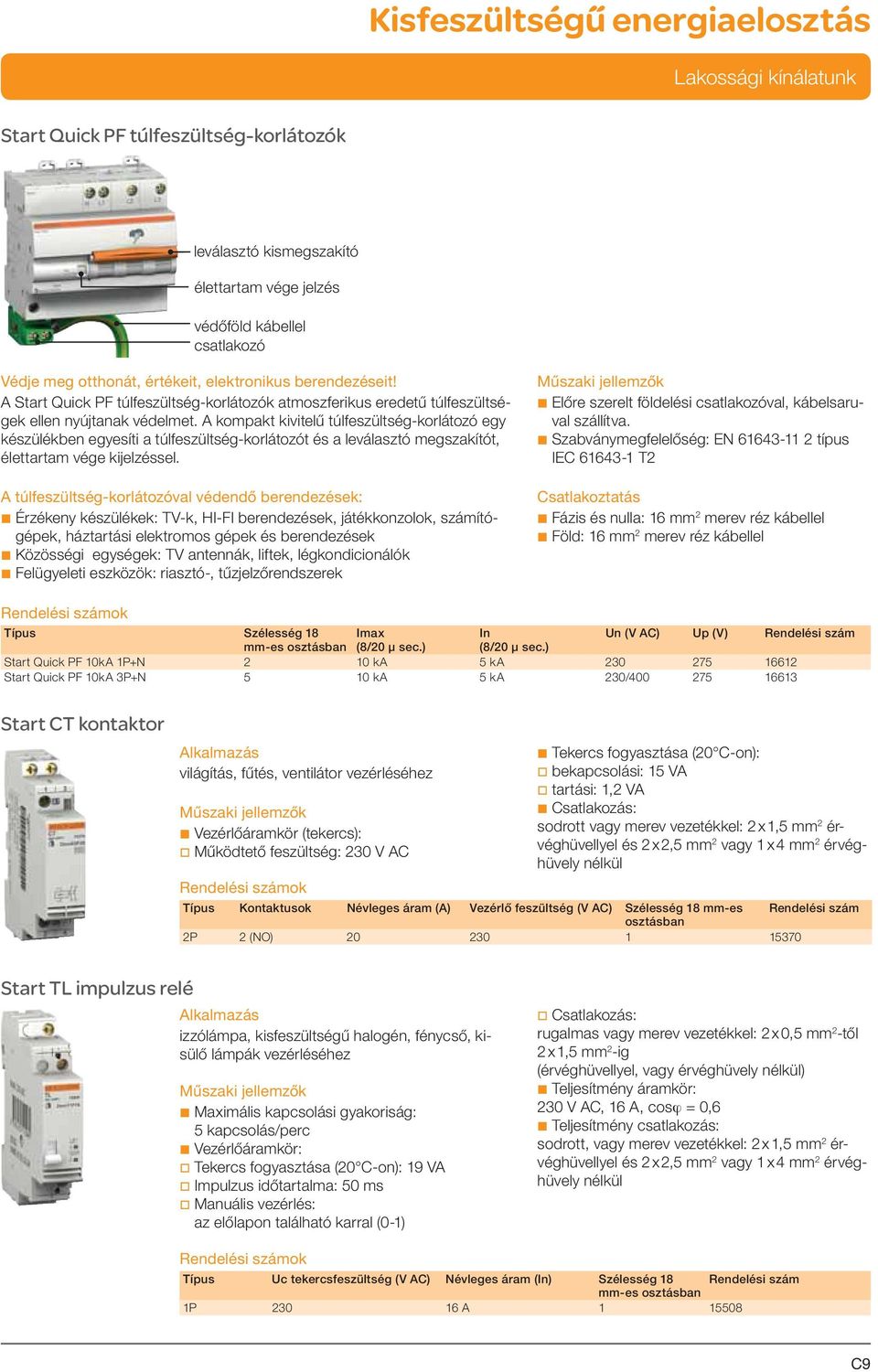

3 Start Quick PF túlfeszültség-korlátozók leválasztó kismegszakító élettartam vége jelzés védőföld kábellel csatlakozó Védje meg otthonát, értékeit, elektronikus berendezéseit! A Start Quick PF túlfeszültség-korlátozók atmoszferikus eredetű túlfeszültségek ellen nyújtanak védelmet. A kompakt kivitelű túlfeszültség-korlátozó egy készülékben egyesíti a túlfeszültség-korlátozót és a leválasztó megszakítót, élettartam vége kijelzéssel. A túlfeszültség-korlátozóval védendő berendezések: b Érzékeny készülékek: TV-k, HI-FI berendezések, játékkonzolok, számítógépek, háztartási elektromos gépek és berendezések b Közösségi egységek: TV antennák, liftek, légkondicionálók b Felügyeleti eszközök: riasztó-, tűzjelzőrendszerek b Előre szerelt földelési csatlakozóval, kábelsaruval szállítva. b Szabványmegfelelőség: EN típus IEC T2 Csatlakoztatás b Fázis és nulla: 16 mm 2 merev réz kábellel b Föld: 16 mm 2 merev réz kábellel ok Típus Szélesség 18 Imax In Un (V AC) Up (V) mm-es osztásban (8/20 μ sec.) (8/20 μ sec.) Start Quick PF 10kA 1P+N 2 10 ka 5 ka Start Quick PF 10kA 3P+N 5 10 ka 5 ka 230/ Start CT kontaktor világítás, fűtés, ventilátor vezérléséhez b Vezérlőáramkör (tekercs): v Működtető feszültség: 230 V AC ok b Tekercs fogyasztása (20 C-on): v bekapcsolási: 15 VA v tartási: 1,2 VA b Csatlakozás: sodrott vagy merev vezetékkel: 2 x 1,5 mm 2 érvéghüvellyel és 2 x 2,5 mm 2 vagy 1 x 4 mm 2 érvéghüvely nélkül Típus Kontaktusok Névleges áram (A) Vezérlő feszültség (V AC) Szélesség 18 mm-es osztásban 2P 2 (NO) Start TL impulzus relé izzólámpa, kisfeszültségű halogén, fénycső, kisülő lámpák vezérléséhez b Maximális kapcsolási gyakoriság: 5 kapcsolás/perc b Vezérlőáramkör: v Tekercs fogyasztása (20 C-on): 19 VA v Impulzus időtartalma: 50 ms v Manuális vezérlés: az előlapon található karral (0-1) v Csatlakozás: rugalmas vagy merev vezetékkel: 2 x 0,5 mm 2 -től 2 x 1,5 mm 2 -ig (érvéghüvellyel, vagy érvéghüvely nélkül) b Teljesítmény áramkör: 230 V AC, 16 A, cosϕ = 0,6 b Teljesítmény csatlakozás: sodrott, vagy merev vezetékkel: 2 x 1,5 mm 2 érvéghüvellyel és 2 x 2,5 mm 2 vagy 1 x 4 mm 2 érvéghüvely nélkül ok Típus Uc tekercs feszültség (V AC) Névleges áram (In) Szélesség 18 mm-es osztásban 1P A C9

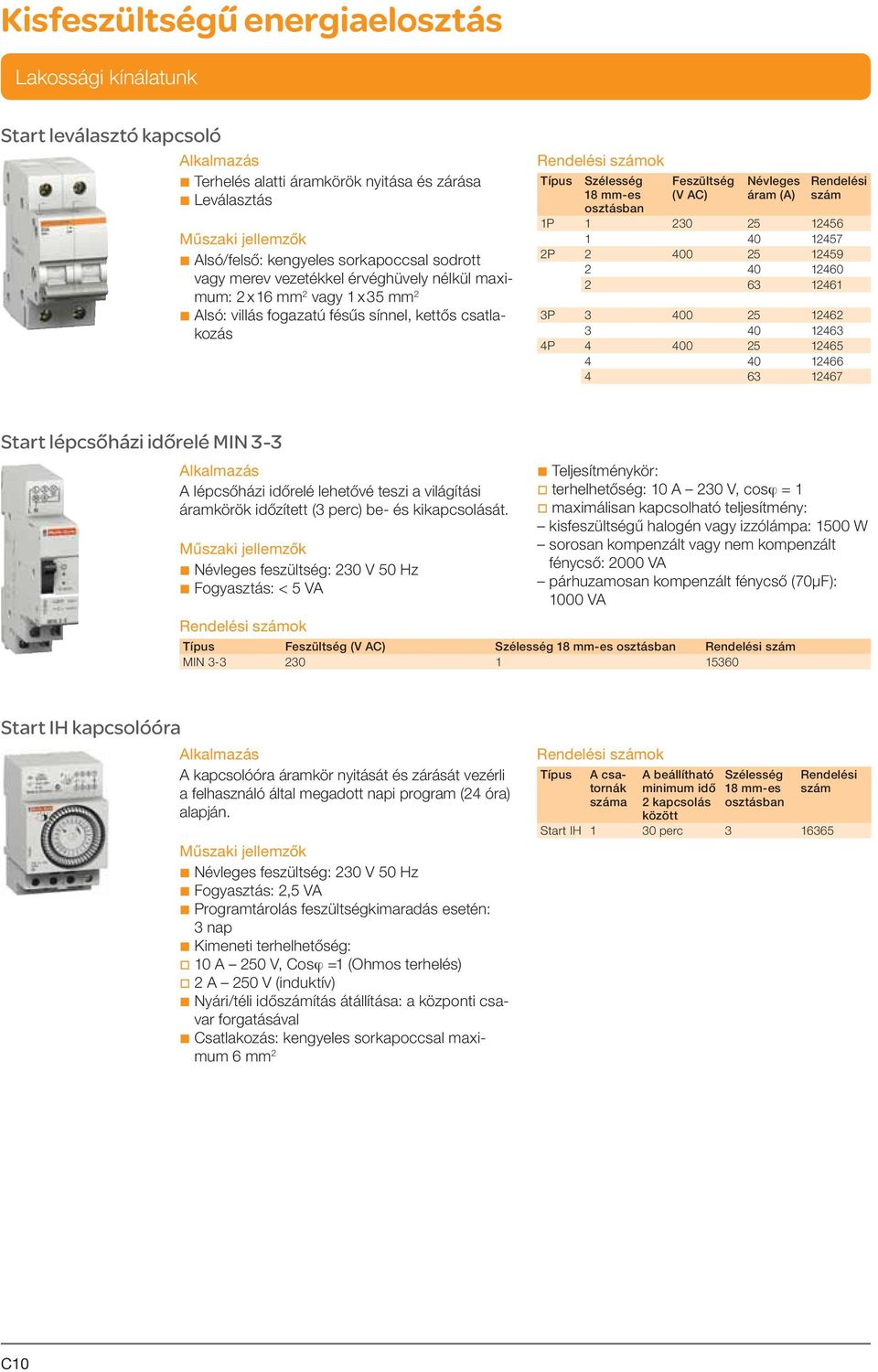

4 Start leválasztó kapcsoló b Terhelés alatti áramkörök nyitása és zárása b Leválasztás b Alsó/felső: kengyeles sorkapoccsal sodrott vagy merev vezetékkel érvéghüvely nélkül maximum: 2 x 16 mm 2 vagy 1 x 35 mm 2 b Alsó: villás fogazatú fésűs sínnel, kettős csatlakozás ok Típus Szélesség 18 mm-es osztásban Feszültség (V AC) Névleges áram (A) Rendelési szám 1P P P P Start lépcsőházi időrelé MIN 3-3 A lépcsőházi időrelé lehetővé teszi a világítási áramkörök időzített (3 perc) be- és kikapcsolását. b Névleges feszültség: 230 V 50 Hz b Fogyasztás: < 5 VA ok b Teljesítménykör: v terhelhetőség: 10 A 230 V, cosϕ = 1 v maximálisan kapcsolható teljesítmény: kisfeszültségű halogén vagy izzólámpa: 1500 W sorosan kompenzált vagy nem kompenzált fénycső: 2000 VA párhuzamosan kompenzált fénycső (70μF): 1000 VA Típus Feszültség (V AC) Szélesség 18 mm-es osztásban MIN Start IH kapcsolóóra A kapcsolóóra áramkör nyitását és zárását vezérli a felhasználó által megadott napi program (24 óra) alapján. b Névleges feszültség: 230 V 50 Hz b Fogyasztás: 2,5 VA b Programtárolás feszültségkimaradás esetén: 3 nap b Kimeneti terhelhetőség: v 10 A 250 V, Cosϕ =1 (Ohmos terhelés) v 2 A 250 V (induktív) b Nyári/téli időszámítás átállítása: a központi csavar forgatásával b Csatlakozás: kengyeles sorkapoccsal maximum 6 mm 2 ok Típus A csatornák száma A beállítható minimum idő 2 kapcsolás között Szélesség 18 mm-es osztásban Rendelési szám Start IH 1 30 perc C10

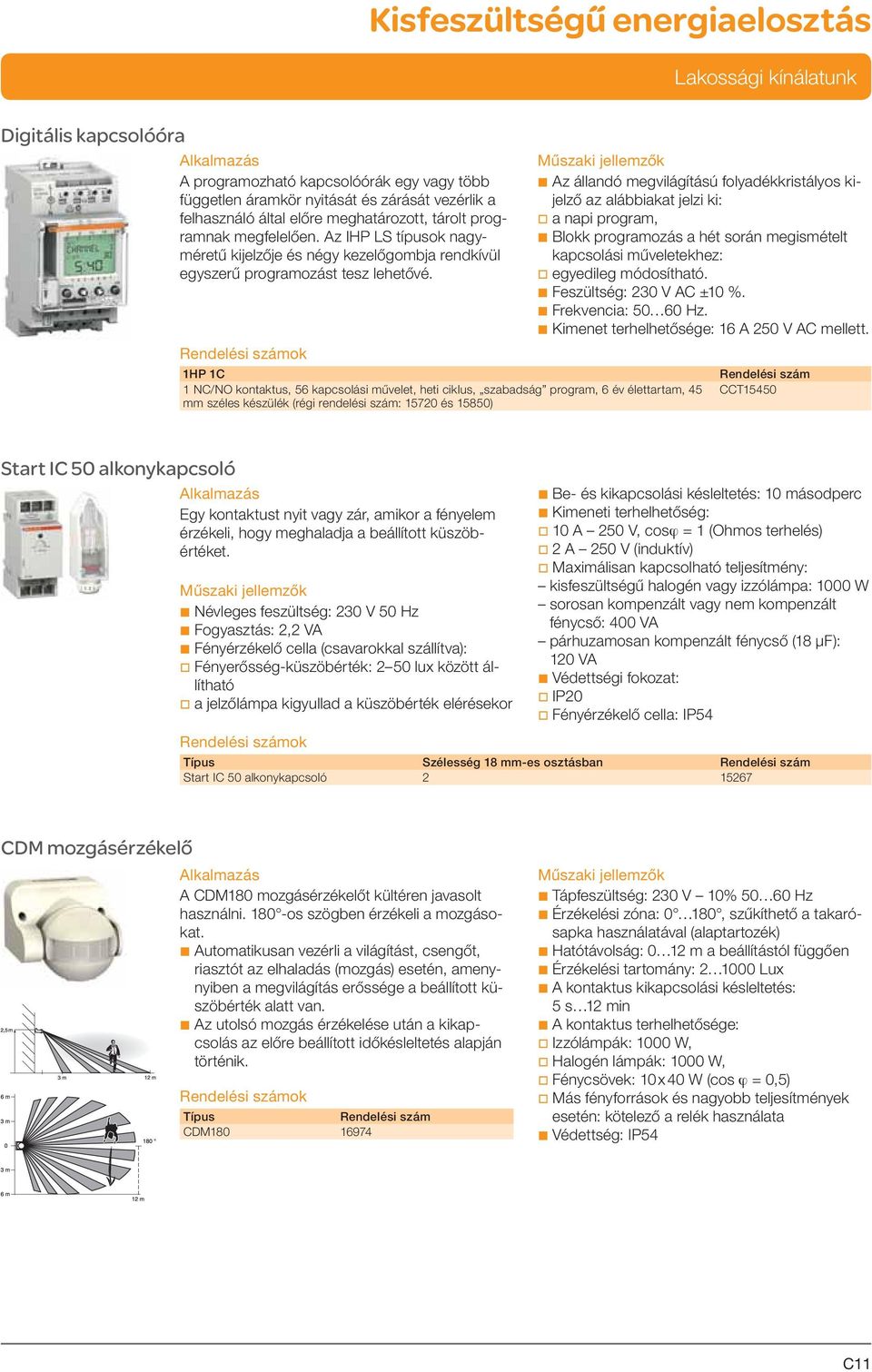

5 Digitális kapcsolóóra A programozható kapcsolóórák egy vagy több független áramkör nyitását és zárását vezérlik a felhasználó által előre meghatározott, tárolt programnak megfelelően. Az IHP LS típusok nagyméretű kijelzője és négy kezelőgombja rendkívül egyszerű programozást tesz lehetővé. ok b Az állandó megvilágítású folyadékkristályos kijelző az alábbiakat jelzi ki: v a napi program, b Blokk programozás a hét során megismételt kapcsolási műveletekhez: v egyedileg módosítható. b Feszültség: 230 V AC ±10 %. b Frekvencia: Hz. b Kimenet terhelhetősége: 16 A 250 V AC mellett. 1HP 1C 1 NC/NO kontaktus, 56 kapcsolási művelet, heti ciklus, szabadság program, 6 év élettartam, 45 mm széles készülék (régi rendelési szám: és 15850) CCT15450 Start IC 50 alkonykapcsoló Egy kontaktust nyit vagy zár, amikor a fényelem érzékeli, hogy meghaladja a beállított küszöbértéket. b Névleges feszültség: 230 V 50 Hz b Fogyasztás: 2,2 VA b Fényérzékelő cella (csavarokkal szállítva): v Fényerősség-küszöbérték: 2 50 lux között állítható v a jelzőlámpa kigyullad a küszöbérték elérésekor ok b Be- és kikapcsolási késleltetés: 10 másodperc b Kimeneti terhelhetőség: v 10 A 250 V, cosϕ = 1 (Ohmos terhelés) v 2 A 250 V (induktív) v Maximálisan kapcsolható teljesítmény: kisfeszültségű halogén vagy izzólámpa: 1000 W sorosan kompenzált vagy nem kompenzált fénycső: 400 VA párhuzamosan kompenzált fénycső (18 μf): 120 VA b Védettségi fokozat: v IP20 v Fényérzékelő cella: IP54 Típus Szélesség 18 mm-es osztásban Start IC 50 alkonykapcsoló CDM mozgásérzékelő A CDM180 mozgásérzékelőt kültéren javasolt használni os szögben érzékeli a mozgásokat. b Automatikusan vezérli a világítást, csengőt, riasztót az elhaladás (mozgás) esetén, amenynyiben a megvilágítás erőssége a beállított küszöbérték alatt van. b Az utolsó mozgás érzékelése után a kikapcsolás az előre beállított időkésleltetés alapján történik. ok Típus CDM b Tápfeszültség: 230 V 10% Hz b Érzékelési zóna: 0 180, szűkíthető a takarósapka használatával (alaptartozék) b Hatótávolság: 0 12 m a beállítástól függően b Érzékelési tartomány: Lux b A kontaktus kikapcsolási késleltetés: 5 s 12 min b A kontaktus terhelhetősége: v Izzólámpák: 1000 W, v Halogén lámpák: 1000 W, v Fénycsövek: 10 x 40 W (cos ϕ = 0,5) v Más fényforrások és nagyobb teljesítmények esetén: kötelező a relék használata b Védettség: IP54 C11

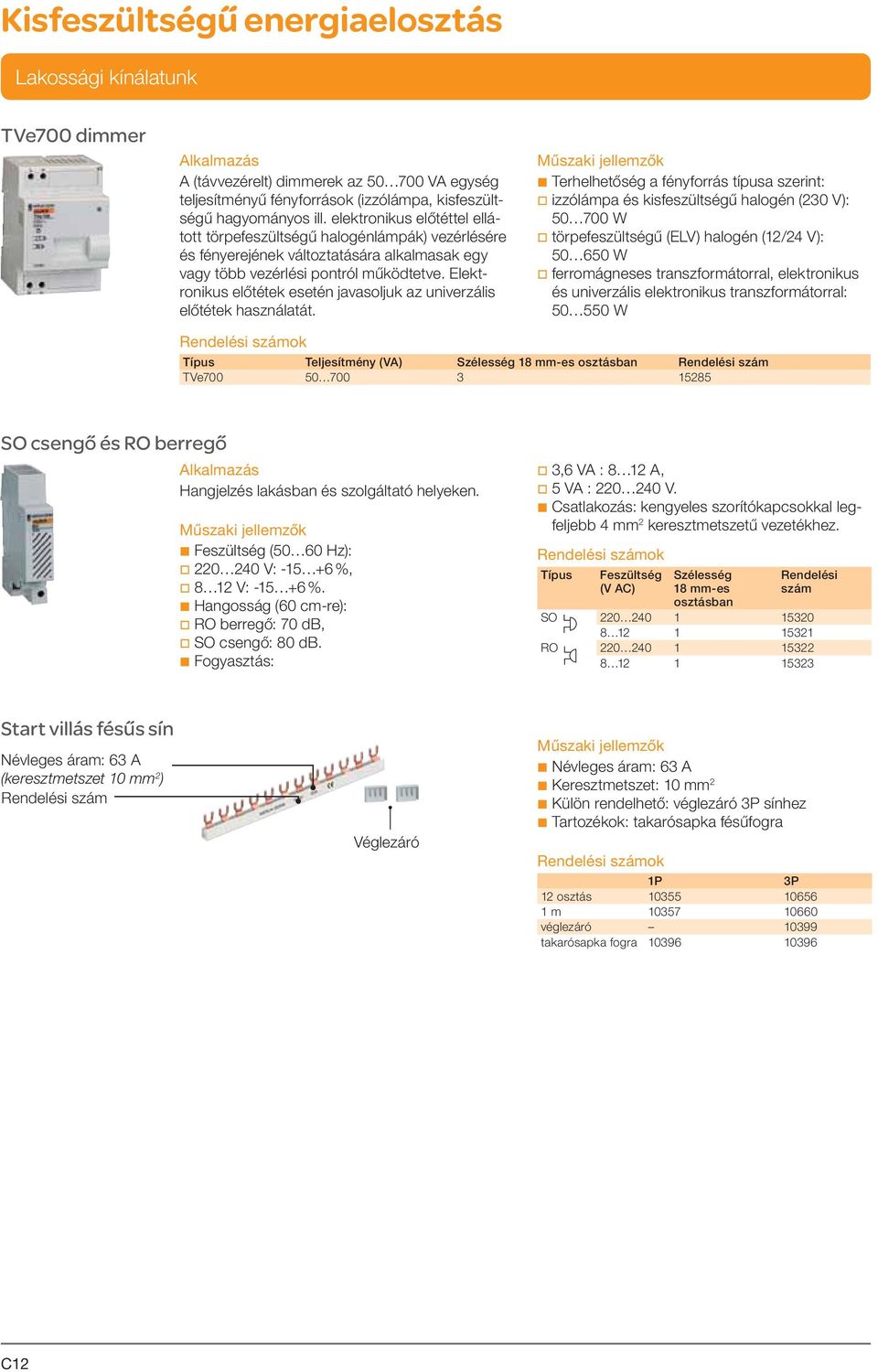

6 TVe700 dimmer A (távvezérelt) dimmerek az VA egység teljesítményű fényforrások (izzólámpa, kisfeszültségű hagyományos ill. elektronikus előtéttel ellátott törpefeszültségű halogénlámpák) vezérlésére és fényerejének változtatására alkalmasak egy vagy több vezérlési pontról működtetve. Elektronikus előtétek esetén javasoljuk az univerzális előtétek használatát. b Terhelhetőség a fényforrás típusa szerint: v izzólámpa és kisfeszültségű halogén (230 V): W v törpefeszültségű (ELV) halogén (12/24 V): W v ferromágneses transzformátorral, elektronikus és univerzális elektronikus transzformátorral: W ok Típus Teljesítmény (VA) Szélesség 18 mm-es osztásban TVe SO csengő és RO berregő Hangjelzés lakásban és szolgáltató helyeken. b Feszültség (50 60 Hz): v V: %, v 8 12 V: %. b Hangosság (60 cm-re): v RO berregő: 70 db, v SO csengő: 80 db. b Fogyasztás: v 3,6 VA : 8 12 A, v 5 VA : V. b Csatlakozás: kengyeles szorítókapcsokkal legfeljebb 4 mm 2 keresztmetszetű vezetékhez. ok Típus Feszültség (V AC) Szélesség 18 mm-es osztásban Rendelési szám SO RO Start villás fésűs sín Névleges áram: 63 A (keresztmetszet 10 mm 2 ) Véglezáró b Névleges áram: 63 A b Keresztmetszet: 10 mm 2 b Külön rendelhető: véglezáró 3P sínhez b Tartozékok: takarósapka fésűfogra ok 1P 3P 12 osztás m véglezáró takarósapka fogra C12

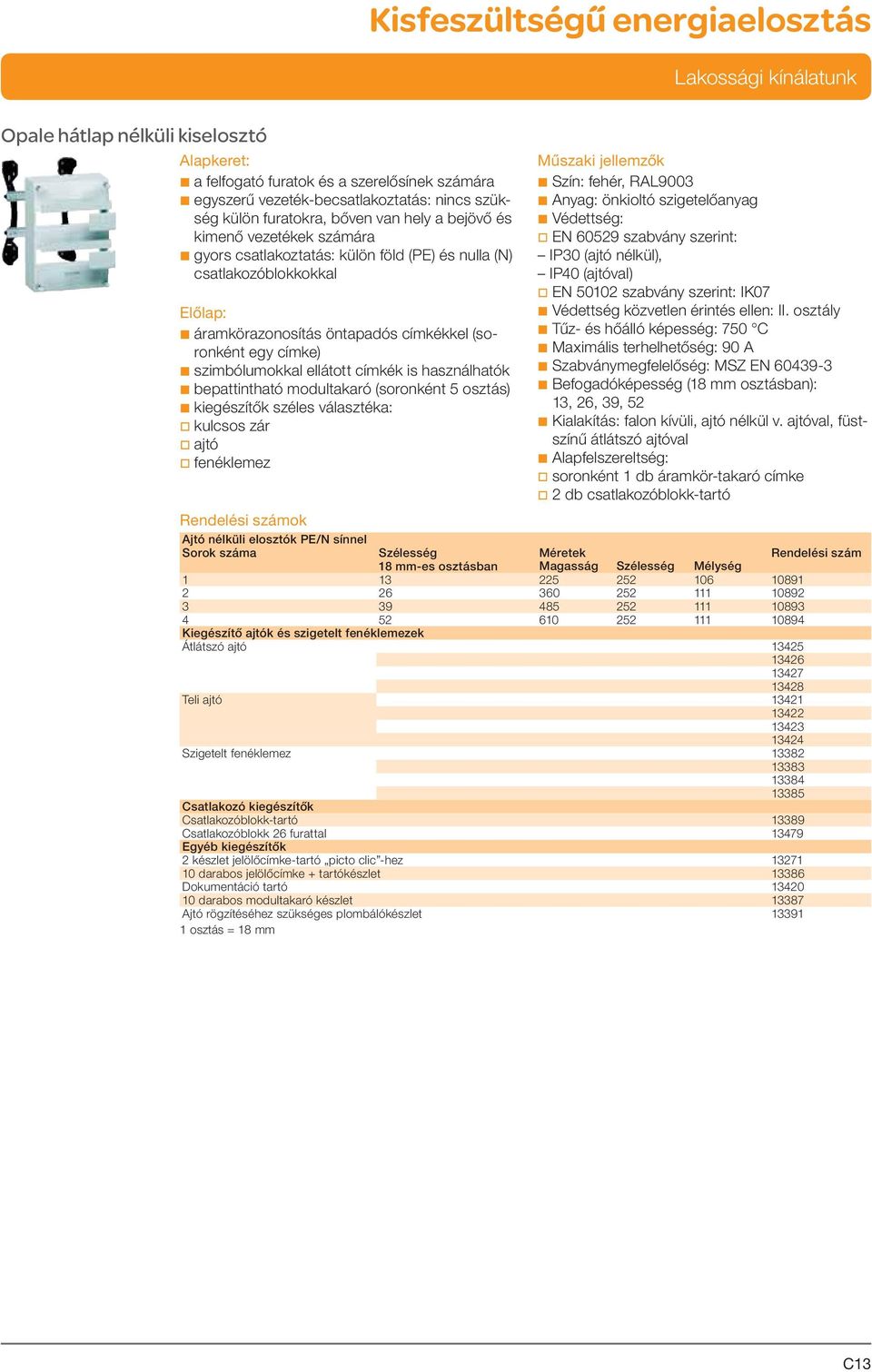

7 Opale hátlap nélküli kiselosztó Alapkeret: b a felfogató furatok és a szerelősínek számára b egyszerű vezeték-becsatlakoztatás: nincs szükség külön furatokra, bőven van hely a bejövő és kimenő vezetékek számára b gyors csatlakoztatás: külön föld (PE) és nulla (N) csatlakozóblokkokkal Előlap: b áramkörazonosítás öntapadós címkékkel (soronként egy címke) b szimbólumokkal ellátott címkék is használhatók b bepattintható modultakaró (soronként 5 osztás) b kiegészítők széles választéka: v kulcsos zár v ajtó v fenéklemez b Szín: fehér, RAL9003 b Anyag: önkioltó szigetelőanyag b Védettség: v EN szabvány szerint: IP30 (ajtó nélkül), IP40 (ajtóval) v EN szabvány szerint: IK07 b Védettség közvetlen érintés ellen: II. osztály b Tűz- és hőálló képesség: 750 C b Maximális terhelhetőség: 90 A b Szabványmegfelelőség: MSZ EN b Befogadóképesség (18 mm osztásban): 13, 26, 39, 52 b Kialakítás: falon kívüli, ajtó nélkül v. ajtóval, füstszínű átlátszó ajtóval b Alapfelszereltség: v soronként 1 db áramkör-takaró címke v 2 db csatlakozóblokk-tartó ok Ajtó nélküli elosztók PE/N sínnel Sorok száma Szélesség Méretek 18 mm-es osztásban Magasság Szélesség Mélység Kiegészítő ajtók és szigetelt fenéklemezek Átlátszó ajtó Teli ajtó Szigetelt fenéklemez Csatlakozó kiegészítők Csatlakozóblokk-tartó Csatlakozóblokk 26 furattal Egyéb kiegészítők 2 készlet jelölőcímke-tartó picto clic -hez darabos jelölőcímke + tartókészlet Dokumentáció tartó darabos modultakaró készlet Ajtó rögzítéséhez szükséges plombálókészlet osztás = 18 mm C13

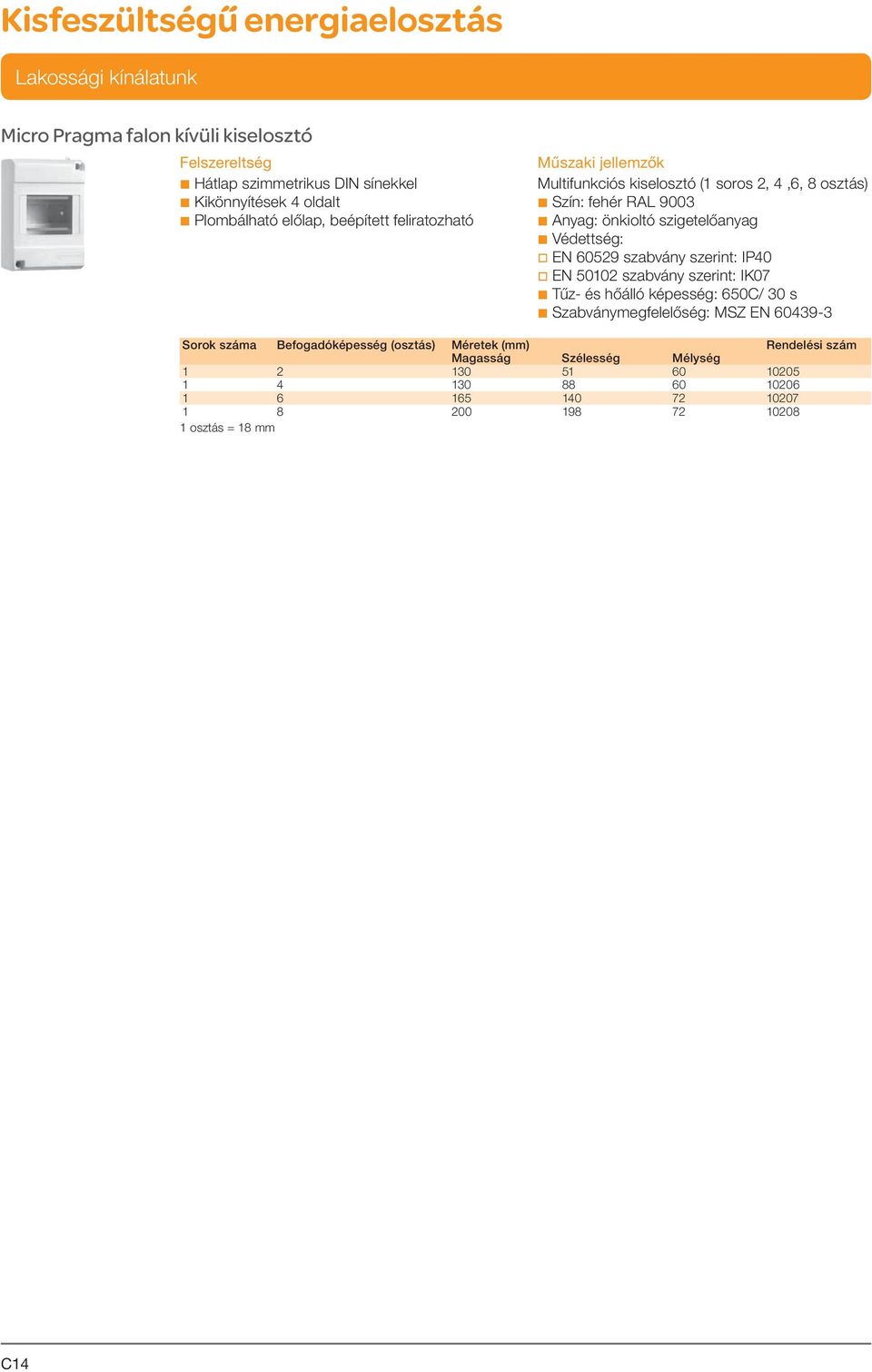

8 Micro Pragma falon kívüli kiselosztó Felszereltség b Hátlap szimmetrikus DIN sínekkel b Kikönnyítések 4 oldalt b Plombálható előlap, beépített feliratozható Multifunkciós kiselosztó (1 soros 2, 4,6, 8 osztás) b Szín: fehér RAL 9003 b Anyag: önkioltó szigetelőanyag b Védettség: v EN szabvány szerint: IP40 v EN szabvány szerint: IK07 b Tűz- és hőálló képesség: 650C/ 30 s b Szabványmegfelelőség: MSZ EN Sorok száma Befogadóképesség (osztás) Méretek (mm) Magasság Szélesség Mélység osztás = 18 mm C14

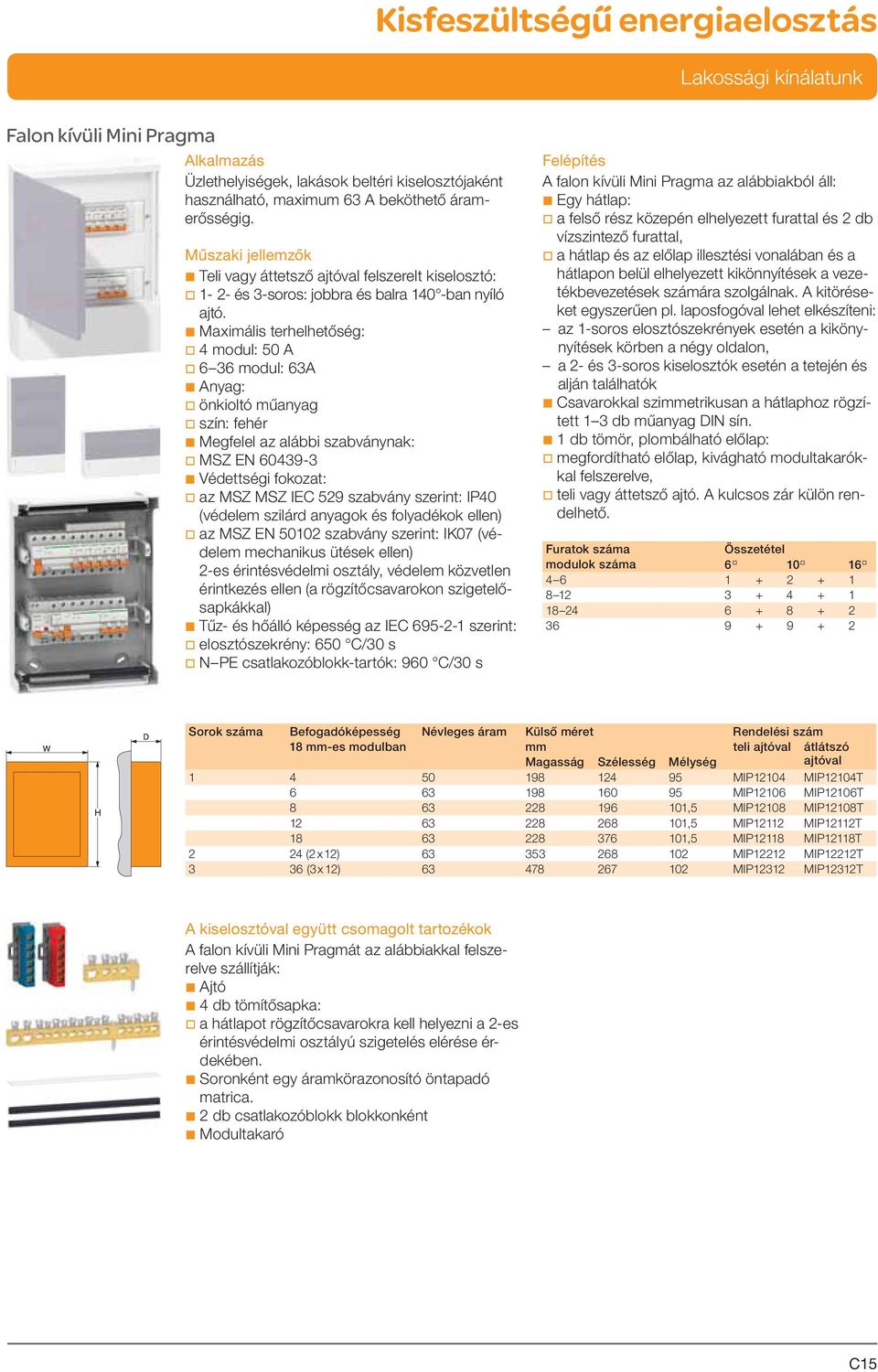

9 Falon kívüli Mini Pragma Üzlethelyiségek, lakások beltéri kiselosztójaként használható, maximum 63 A beköthető áramerősségig. b Teli vagy áttetsző ajtóval felszerelt kiselosztó: v 1-2- és 3-soros: jobbra és balra 140 -ban nyíló ajtó. b Maximális terhelhetőség: v 4 modul: 50 A v 6 36 modul: 63A b Anyag: v önkioltó műanyag v szín: fehér b Megfelel az alábbi szabványnak: v MSZ EN b Védettségi fokozat: v az MSZ MSZ IEC 529 szabvány szerint: IP40 (védelem szilárd anyagok és folyadékok ellen) v az MSZ EN szabvány szerint: IK07 (védelem mechanikus ütések ellen) 2-es érintésvédelmi osztály, védelem közvetlen érintkezés ellen (a rögzítő csavarokon szigetelősapkákkal) b Tűz- és hőálló képesség az IEC szerint: v elosztószekrény: 650 C/30 s v N PE csatlakozóblokk-tartók: 960 C/30 s Felépítés A falon kívüli Mini Pragma az alábbiakból áll: b Egy hátlap: v a felső rész közepén elhelyezett furattal és 2 db vízszintező furattal, v a hátlap és az előlap illesztési vonalában és a hátlapon belül elhelyezett kikönnyítések a vezetékbevezetések számára szolgálnak. A kitöréseket egyszerűen pl. laposfogóval lehet elkészíteni: az 1-soros elosztószekrények esetén a kikönynyítések körben a négy oldalon, a 2- és 3-soros kiselosztók esetén a tetején és alján találhatók b Csavarokkal szimmetrikusan a hátlaphoz rögzített 1 3 db műanyag DIN sín. b 1 db tömör, plombálható előlap: v megfordítható előlap, kivágható modultakarókkal felszerelve, v teli vagy áttetsző ajtó. A kulcsos zár külön rendelhető. Furatok száma Összetétel modulok száma 6 v 10 v 16 v Sorok száma Befogadóképesség Névleges áram Külső méret 18 mm-es modulban mm teli ajtóval átlátszó Magasság Szélesség Mélység ajtóval MIP12104 MIP12104T MIP12106 MIP12106T ,5 MIP12108 MIP12108T ,5 MIP12112 MIP12112T ,5 MIP12118 MIP12118T 2 24 (2 x 12) MIP12212 MIP12212T 3 36 (3 x 12) MIP12312 MIP12312T A kiselosztóval együtt csomagolt tartozékok A falon kívüli Mini Pragmát az alábbiakkal felszerelve szállítják: b Ajtó b 4 db tömítősapka: v a hátlapot rögzítőcsavarokra kell helyezni a 2-es érintésvédelmi osztályú szigetelés elérése érdekében. b Soronként egy áramkörazonosító öntapadó matrica. b 2 db csatlakozóblokk blokkonként b Modultakaró C15

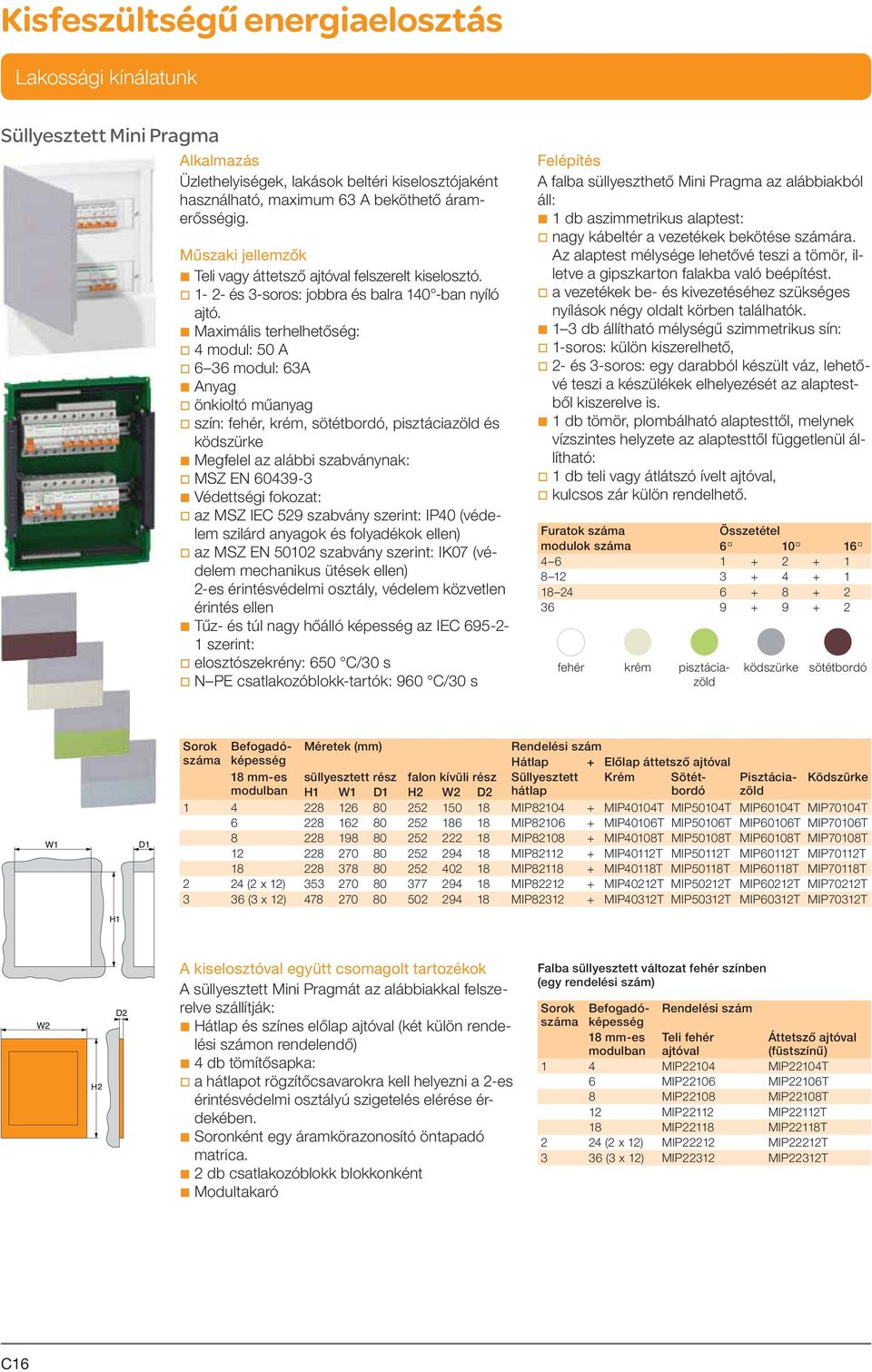

10 Süllyesztett Mini Pragma Üzlethelyiségek, lakások beltéri kiselosztójaként használható, maximum 63 A beköthető áramerősségig. b Teli vagy áttetsző ajtóval felszerelt kiselosztó. v 1-2- és 3-soros: jobbra és balra 140 -ban nyíló ajtó. b Maximális terhelhetőség: v 4 modul: 50 A v 6 36 modul: 63A b Anyag v önkioltó műanyag v szín: fehér, krém, sötétbordó, pisztáciazöld és ködszürke b Megfelel az alábbi szabványnak: v MSZ EN b Védettségi fokozat: v az MSZ IEC 529 szabvány szerint: IP40 (védelem szilárd anyagok és folyadékok ellen) v az MSZ EN szabvány szerint: IK07 (védelem mechanikus ütések ellen) 2-es érintésvédelmi osztály, védelem közvetlen érintés ellen b Tűz- és túl nagy hőálló képesség az IEC szerint: v elosztószekrény: 650 C/30 s v N PE csatlakozóblokk-tartók: 960 C/30 s Felépítés A falba süllyeszthető Mini Pragma az alábbiakból áll: b 1 db aszimmetrikus alaptest: v nagy kábeltér a vezetékek bekötése számára. Az alaptest mélysége lehetővé teszi a tömör, illetve a gipszkarton falakba való beépítést. v a vezetékek be- és kivezetéséhez szükséges nyílások négy oldalt körben találhatók. b 1 3 db állítható mélységű szimmetrikus sín: v 1-soros: külön kiszerelhető, v 2- és 3-soros: egy darabból készült váz, lehetővé teszi a készülékek elhelyezését az alaptestből kiszerelve is. b 1 db tömör, plombálható alaptesttől, melynek vízszintes helyzete az alaptesttől függetlenül állítható: v 1 db teli vagy átlátszó ívelt ajtóval, v kulcsos zár külön rendelhető. Furatok száma Összetétel modulok száma 6 v 10 v 16 v fehér krém pisztáciazöld köd szürke sötét bordó A kiselosztóval együtt csomagolt tartozékok A süllyesztett Mini Pragmát az alábbiakkal felszerelve szállítják: b Hátlap és színes előlap ajtóval (két külön rendelési számon rendelendő) b 4 db tömítősapka: v a hátlapot rögzítőcsavarokra kell helyezni a 2-es érintésvédelmi osztályú szigetelés elérése érdekében. b Soronként egy áramkörazonosító öntapadó matrica. b 2 db csatlakozóblokk blokkonként b Modultakaró Falba süllyesztett változat fehér színben (egy rendelési szám) Sorok Befogadóképesség Méretek (mm) száma Hátlap + Előlap áttetsző ajtóval 18 mm-es süllyesztett rész falon kívüli rész Süllyesztett Krém Sötétbordzöld Pisztácia- Köd szürke modulban H1 W1 D1 H2 W2 D2 hátlap MIP MIP40104T MIP50104T MIP60104T MIP70104T MIP MIP40106T MIP50106T MIP60106T MIP70106T MIP MIP40108T MIP50108T MIP60108T MIP70108T MIP MIP40112T MIP50112T MIP60112T MIP70112T MIP MIP40118T MIP50118T MIP60118T MIP70118T 2 24 (2 x 12) MIP MIP40212T MIP50212T MIP60212T MIP70212T 3 36 (3 x 12) MIP MIP40312T MIP50312T MIP60312T MIP70312T Sorok Befogadóképesség száma 18 mm-es modulban Teli fehér ajtóval Áttetsző ajtóval (füstszínű) 1 4 MIP22104 MIP22104T 6 MIP22106 MIP22106T 8 MIP22108 MIP22108T 12 MIP22112 MIP22112T 18 MIP22118 MIP22118T 2 24 (2 x 12) MIP22212 MIP22212T 3 36 (3 x 12) MIP22312 MIP22312T C16

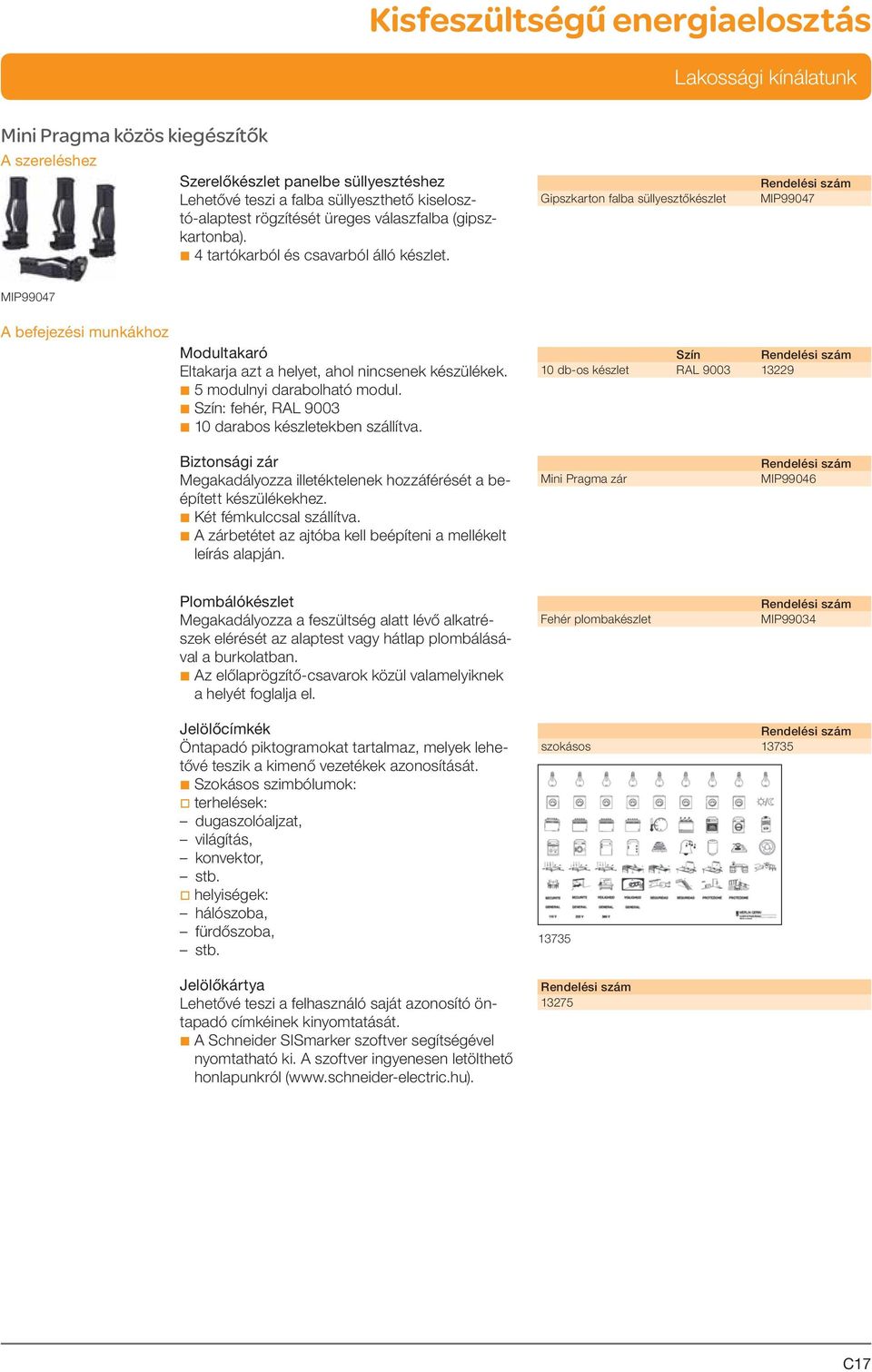

11 Mini Pragma közös kiegészítők A szereléshez Szerelőkészlet panelbe süllyesztéshez Lehetővé teszi a falba süllyeszthető kiselosztó-alaptest rögzítését üreges válaszfalba (gipszkartonba). b 4 tartókarból és csavarból álló készlet. Gipszkarton falba süllyesztőkészlet MIP99047 MIP99047 A befejezési munkákhoz Modultakaró Eltakarja azt a helyet, ahol nincsenek készülékek. b 5 modulnyi darabolható modul. b Szín: fehér, RAL 9003 b 10 darabos készletekben szállítva. Biztonsági zár Megakadályozza illetéktelenek hozzáférését a beépített készülékekhez. b Két fémkulccsal szállítva. b A zárbetétet az ajtóba kell beépíteni a mellékelt leírás alapján. Szín 10 db-os készlet RAL Mini Pragma zár MIP99046 Plombálókészlet Megakadályozza a feszültség alatt lévő alkatrészek elérését az alaptest vagy hátlap plombálásával a burkolatban. b Az előlaprögzítő-csavarok közül valamelyiknek a helyét foglalja el. Jelölőcímkék Öntapadó piktogramokat tartalmaz, melyek lehetővé teszik a kimenő vezetékek azonosítását. b Szokásos szimbólumok: v terhelések: dugaszolóaljzat, világítás, konvektor, stb. v helyiségek: hálószoba, fürdőszoba, stb. Jelölőkártya Lehetővé teszi a felhasználó saját azonosító öntapadó címkéinek kinyomtatását. b A Schneider SISmarker szoftver segítségével nyomtatható ki. A szoftver ingyenesen letölthető honlapunkról ( Fehér plombakészlet MIP99034 szokásos C17

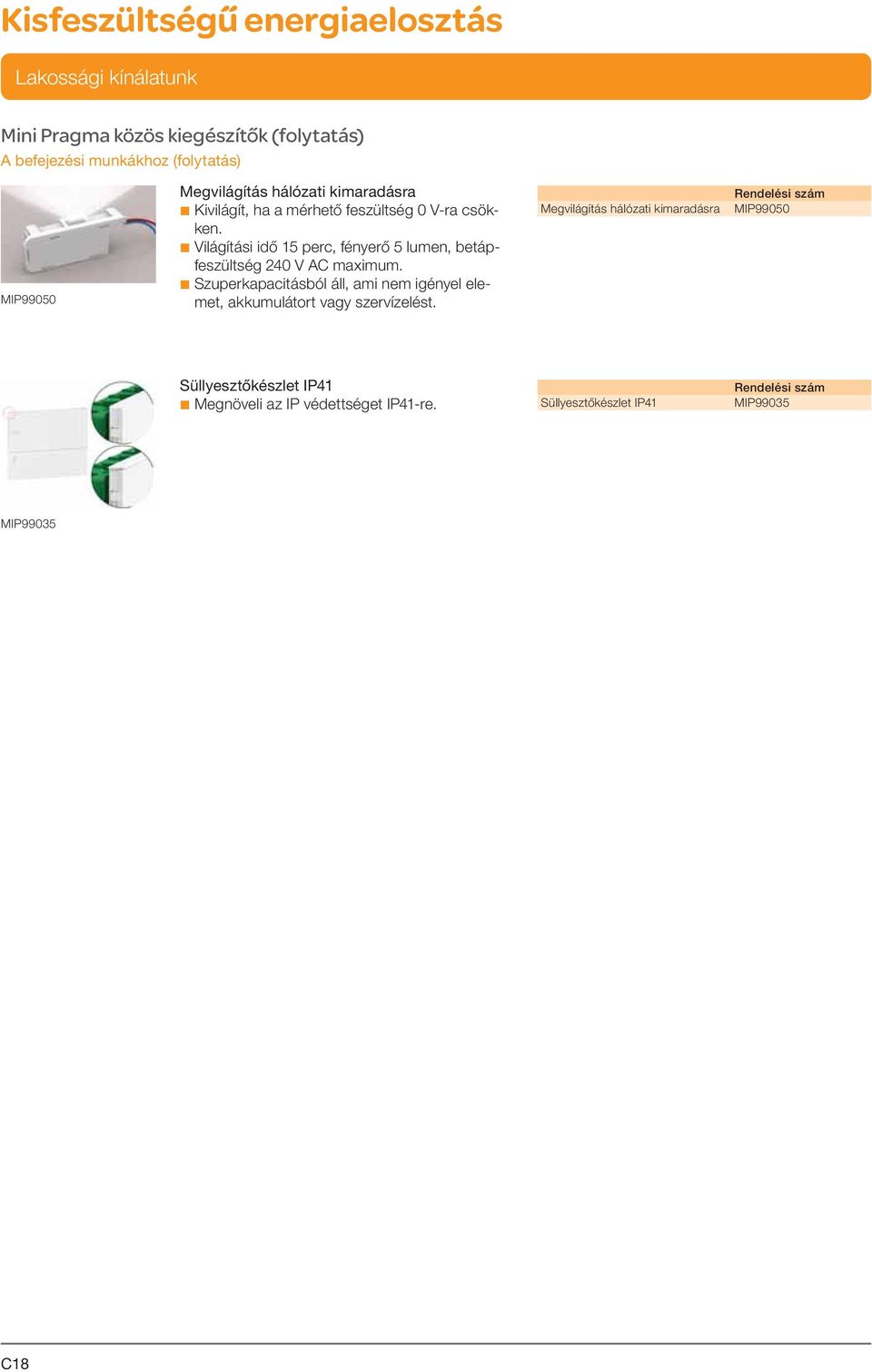

12 Mini Pragma közös kiegészítők (folytatás) A befejezési munkákhoz (folytatás) MIP99050 Megvilágítás hálózati kimaradásra b Kivilágít, ha a mérhető feszültség 0 V-ra csökken. b Világítási idő 15 perc, fényerő 5 lumen, betápfeszültség 240 V AC maximum. b Szuperkapacitásból áll, ami nem igényel elemet, akkumulátort vagy szervízelést. Megvilágítás hálózati kimaradásra MIP99050 Süllyesztőkészlet IP41 b Megnöveli az IP védettséget IP41-re. Süllyesztőkészlet IP41 MIP99035 MIP99035 C18

13 C19
