1 Újdonságok az Altium Designer ban Zsikla Miklós HT-Eurep Electronic Kft.

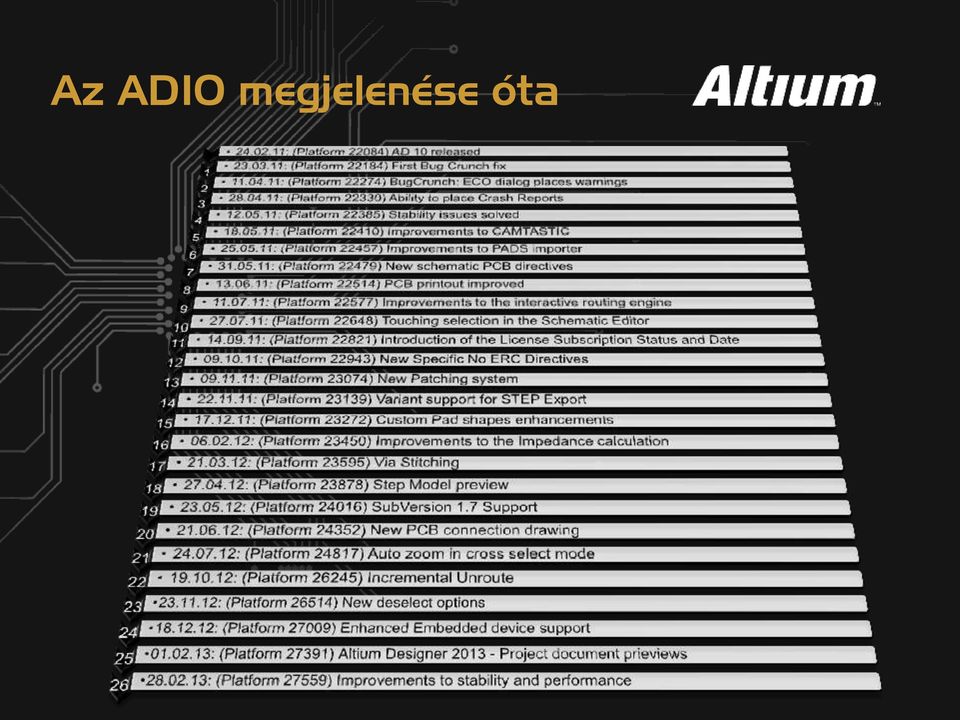

2 Az AD10 megjelenése óta

3 Update 1: 23 Már (Platform 22184) Az első BugCrunch frissítés!

4 Update 2: 11 Ápr (Platform 22274) Kapcsolási rajz fejlesztések A kapcsolási rajzon lévő alkatrészparaméterek helyének módosítása Rendszerfejlesztések Az ECO ablak kijelzi a hibákat, ha az ECO készítésekor a fordítás hibákat talált Rendszerfejlesztések Win64 alapú rendszerek több memóriához férnek hozzá További BugCrunch javítások (2)

alkatrészparaméterek helyének módosítása Rendszerfejlesztések Az ECO ablak kijelzi a

5 Update 3: 28 Ápr (Platform 22330) Renszerstabilitás Küldhető összeomlási jelentés és bővített hibaüzenet-megjelenítő rendszer AD rendszer Több hozzáadott főbeállítás, amit importálható/exportálható További BugCrunch javítások (2)

adatfejlesztéskor használt fejlesztés DRC renszer A szabályok egyetlen

6 Update 4: 12 Máj (Platform 22385) Fejlesztések a Vault használatában Nyolc adatfejlesztéskor használt fejlesztés DRC renszer A szabályok egyetlen kattintással duplikálhatók, a másolt szabály alacsonyabb prioritású Minimális távolság pontos kiírása További BugCrunch fejlesztések (5)

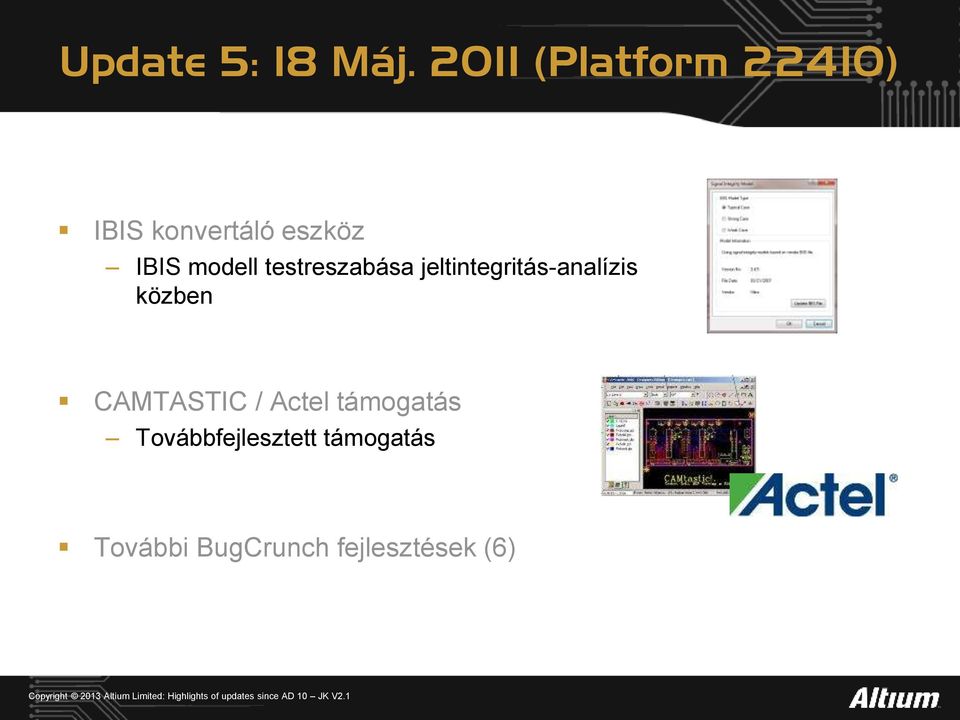

7 Update 5: 18 Máj (Platform 22410) IBIS konvertáló eszköz IBIS modell testreszabása jeltintegritás-analízis közben CAMTASTIC / Actel támogatás Továbbfejlesztett támogatás További BugCrunch fejlesztések (6)

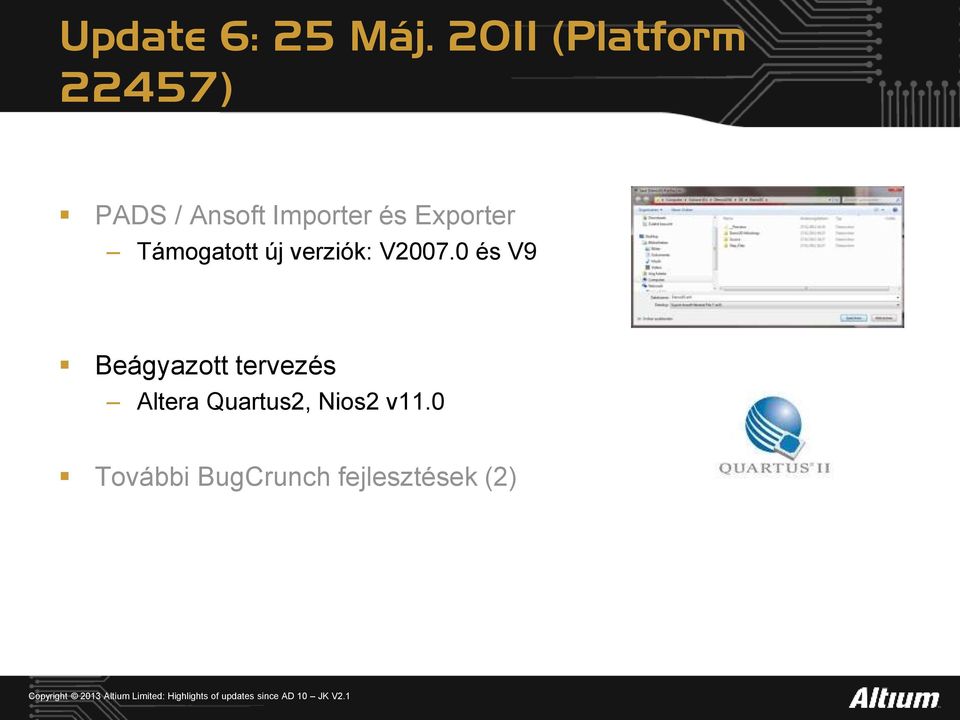

8 Update 6: 25 Máj (Platform 22457) PADS / Ansoft Importer és Exporter Támogatott új verziók: V és V9 Beágyazott tervezés Altera Quartus2, Nios2 v11.0 További BugCrunch fejlesztések (2)

9 Update 7: 31 Máj (Platform 22479) Kapcsolási rajzon elhelyezett szabályok továbbfejlesztése Kiválasztható a panel rétegelrendezése a szabály definiálásakor Rendszer stabilitás Memóriacím hibák javítása Vault használata Javított keresési eredmények a Vault böngészőjében További BugCrunch fejlesztések (2)

továbbfejlesztése Kiválasztható a panel rétegelrendezése a szabály

10 Update 8: 13 Jún (Platform 22514) PADS & Allegro Importer Számos javítás Gyártási fájlok készítése A panelkivágások nem látszódnak a mechanikai és fúró rétegek a PCB print kimenetben További BugCrunch fejlesztések (7)

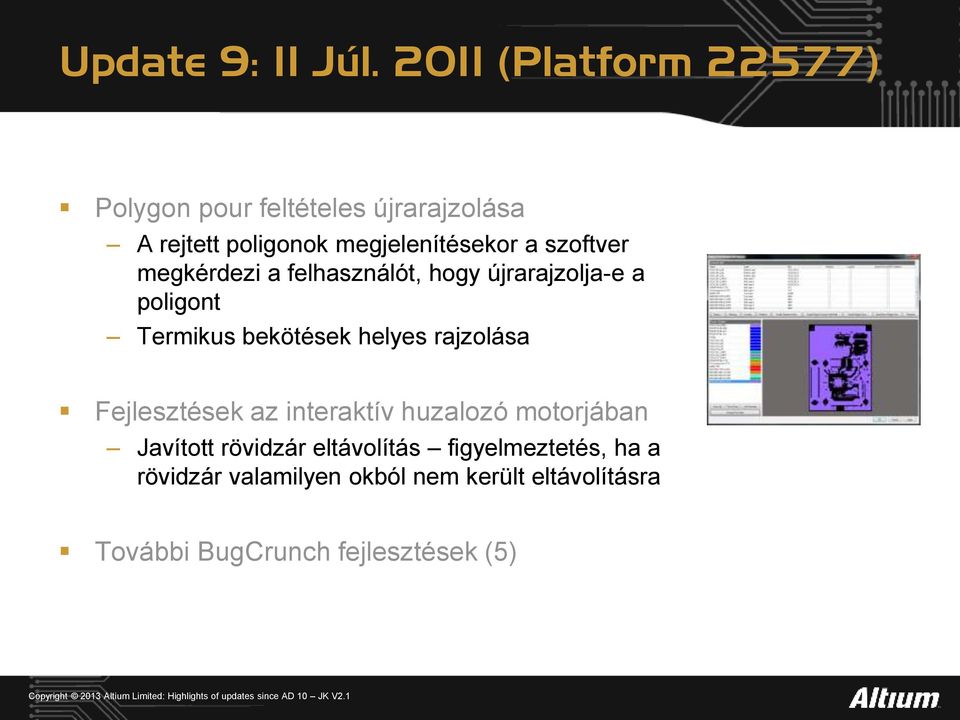

11 Update 9: 11 Júl (Platform 22577) Polygon pour feltételes újrarajzolása A rejtett poligonok megjelenítésekor a szoftver megkérdezi a felhasználót, hogy újrarajzolja-e a poligont Termikus bekötések helyes rajzolása Fejlesztések az interaktív huzalozó motorjában Javított rövidzár eltávolítás figyelmeztetés, ha a rövidzár valamilyen okból nem került eltávolításra További BugCrunch fejlesztések (5)

szoftver megkérdezi a felhasználót, hogy újrarajzolja-e a poligont Termikus bekötések helyes

12 Update 10: 27 Júl (Platform 22648) Objektumok kijelölése a kapcsolási rajzon A Select touching area és Select touching line parancs hozzáadása Alkatrészjelölők Másolás/beillesztésnél az alkatrészjelölő visszaállítása az eredeti értékre További BugCrunch fejlesztések (3)

Select touching area és Select touching line parancs hozzáadása

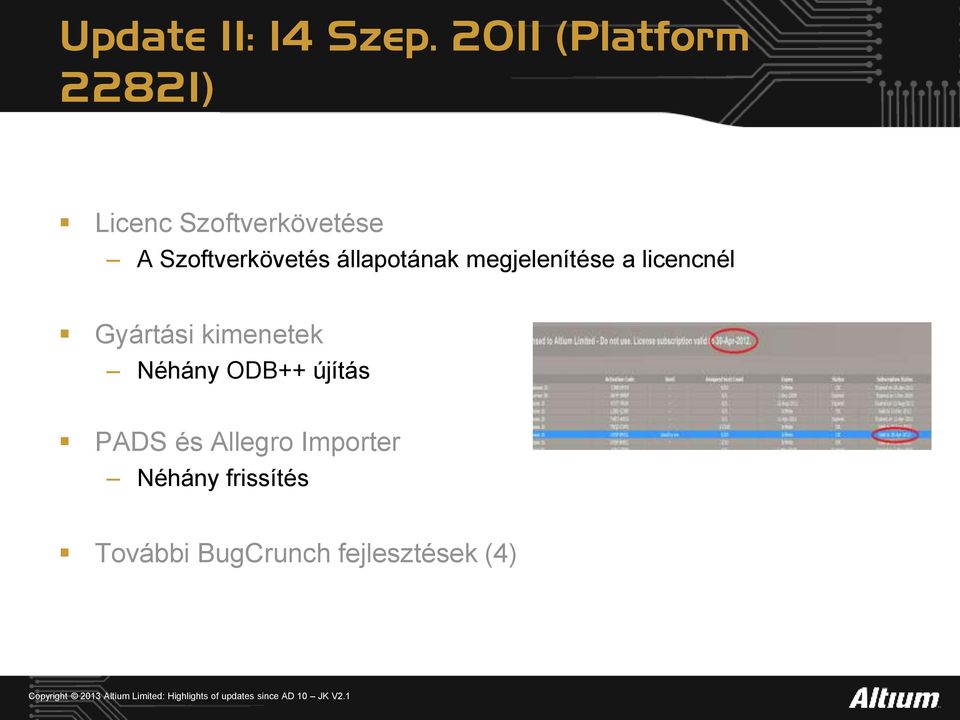

13 Update 11: 14 Szep (Platform 22821) Licenc Szoftverkövetése A Szoftverkövetés állapotának megjelenítése a licencnél Gyártási kimenetek Néhány ODB++ újítás PADS és Allegro Importer Néhány frissítés További BugCrunch fejlesztések (4)

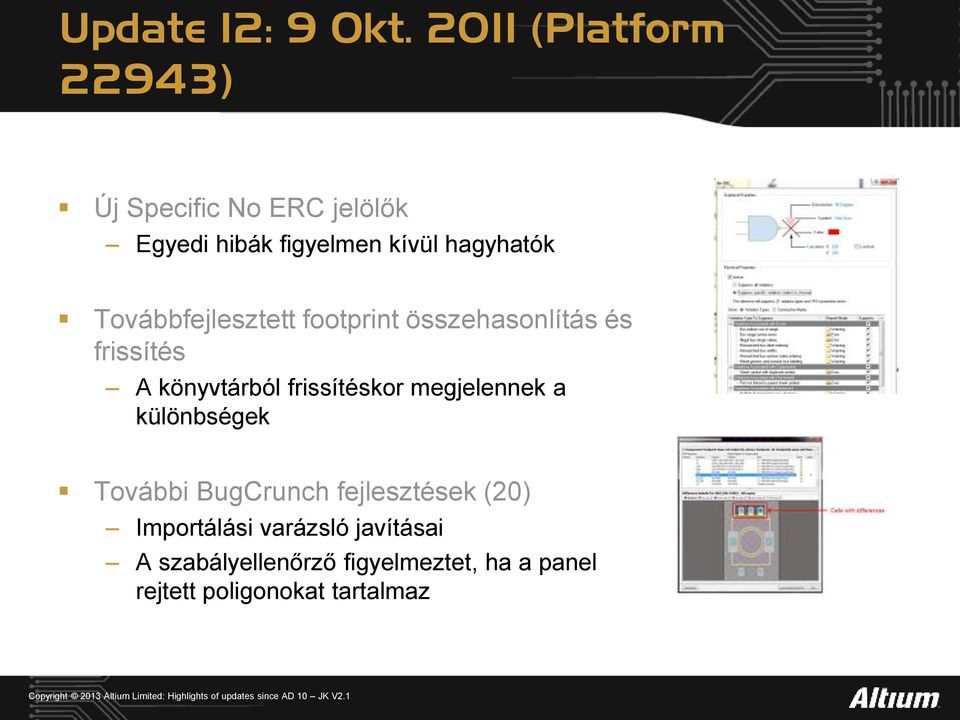

14 Update 12: 9 Okt (Platform 22943) Új Specific No ERC jelölők Egyedi hibák figyelmen kívül hagyhatók Továbbfejlesztett footprint összehasonlítás és frissítés A könyvtárból frissítéskor megjelennek a különbségek További BugCrunch fejlesztések (20) Importálási varázsló javításai A szabályellenőrző figyelmeztet, ha a panel rejtett poligonokat tartalmaz

Továbbfejlesztett footprint összehasonlítás és frissítés A könyvtárból frissítéskor

15 Update 13: 9 Nov (Platform 23074) Szöveg renderelés Kapcsolási rajzon lévő szövegek szebben látszódnak és jobb minőségben nyomtathatók Új frissítési rendszer Az új rendszernek köszönhetően a frissítési csomagok kisebb méretűek CTRL + mozgatás Grafikus elemek pontosabb elhelyezése, függetlenül az aktuális rasztertől További BugCrunch fejlesztések (5)

látszódnak és jobb minőségben nyomtathatók Új frissítési rendszer Az új rendszernek

16 Update 14: 22 Nov (Platform 23139) Továbbfejlesztések az Importer/Exporterekben DXF/DWG export / Hyperlynx / PADS / Allegro ERC rendszer Az ECO nem dob hibát a figyelmen kívül vett elemeknél Termikus padek jobb kezelése A duplikált padek helyesen kapcsolódnak

17 Update 14: 22 Nov (Platform 23139) Könnyebb váltás a huzalozási rétegek között Tervezési szabály határozza meg a huzalozásra használható rétegeket Fejlesztések a PCB Editor-ban A STEP Export támogatja a variánsok kezelését További BugCrunch fejlesztések (12)

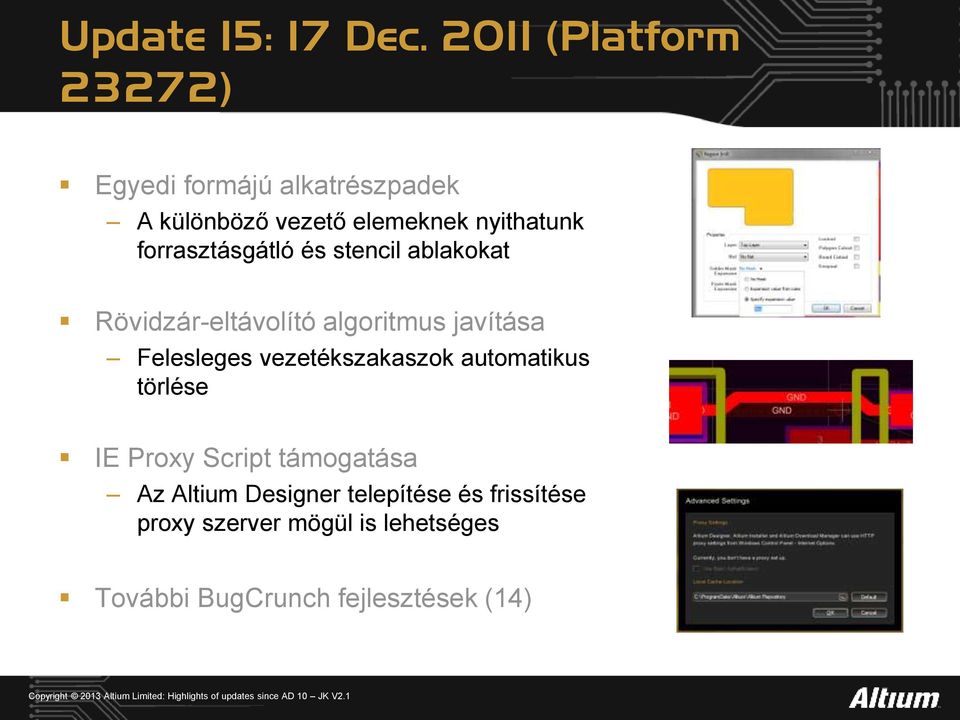

18 Update 15: 17 Dec (Platform 23272) Egyedi formájú alkatrészpadek A különböző vezető elemeknek nyithatunk forrasztásgátló és stencil ablakokat Rövidzár-eltávolító algoritmus javítása Felesleges vezetékszakaszok automatikus törlése IE Proxy Script támogatása Az Altium Designer telepítése és frissítése proxy szerver mögül is lehetséges További BugCrunch fejlesztések (14)

forrasztásgátló és stencil ablakokat Rövidzár-eltávolító algoritmus javítása Felesleges

19 Update 16: 16 Feb (Platform 23450) Szabad furatok exportálása a STEP fájlban Az output job fájlból érhető el Aldec OEM Szimulátor A licencfájl frissítése Javítás az impedancia számításban Pontosabb számítási algoritmus Stabilitásbeli javítások Néhány hibajavítás További BugCrunch fejlesztések (3)

job fájlból érhető el Aldec OEM Szimulátor A licencfájl frissítése Javítás

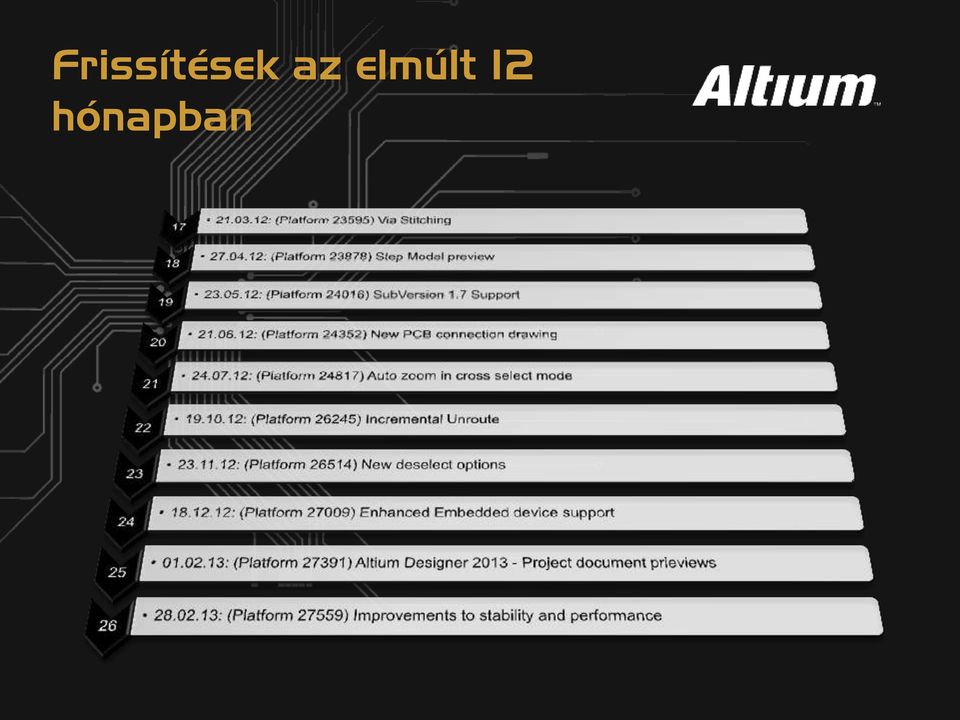

20 Frissítések az elmúlt 12 hónapban

21 Update 17: (Platform 23595) Via kitöltés A via-kitöltés egy utólagosan elvégzendő technika, hogy összekössük a ugyanolyan neten lévő felületeket az alacsony impendancia és a rövid visszacsatolási hurkok végett Tökéletesített Ansoft Exporter Ansoft termékekben könnyebb importálás és szimuláció További BugCrunch fejlesztések (5) Bekötetlen net label-ek jelentése Főbeállítások betöltése / elmentése A csomópontok nem látszódnak szövegdoboz és jegyzet felett FLASH_DQ0 FLASH_DQ0 FLASH_DQ1 FLASH_DQ2 FLASH_DQ3 FLASH_DQ4 FLASH_DQ5 FLASH_DQ6 FLASH_DQ7 FLASH_DQ8 FLASH_DQ9 FLASH_DQ10 FLASH_DQ11 FLASH_DQ12 FLASH_DQ13 FLASH_DQ14 FLASH_DQ15 FLASH_DQ[0..15] FLASH_DQ[0..15]

22 Update 18: (Platform 23878) Step modellek előnézete 3D-s step modellek kiválasztásakor látszódik a step fájl előnézete További BugCrunch fejlesztések 24 db. egyetlen frissítésben! Nagy kijelölések mozgatásakor látszódik a tartalom Összekötött vezetékek kijelölhetősége az azonos rétegen Javított csomópont kezelés

23 Update 19: : (Platform 24016) SubVersion 1.7 támogatás Az új könyvtárformátum és a es kliens támogatása Javított Proxy támogatás Teljes hozzáférés az Altium Vault-okhoz, beleértve az elemek le- és feltöltését Air gap tulajdonság A kihagyandó rés pontosabb testreszabása poligonok használatakor További BugCrunch fejlesztések (15)

24 Update 20: (Platform 24352) Kapcsolatok rajzolásának beállításai a panelen Megjeleníthető az összes kapcsolódási vonal a Single layer módban, függetlenül mely réteg az aktív Alternatív pdf olvasók támogatása Az alapértelmezett pdf olvasó használata a telepített adobe reader-en kívül Lattice ispdiamond támogatása További BugCrunch fejlesztések (10)

25 Update 21: (Platform 24817) Javítások az újra-elnevezési folyamatban Új beállítások: felhasználó által definiált hely, tolerancia és az alkatrészeket befoglaló téglalap használata Automatikus nagyítás a Cross Select Mode-ban Három új beállítás: ne legyen nagyítás, nagyítás az utolsó kijelöltre, nagyítás az összes kijelöltre Frissítés a gyártói eszközök támogatásában Xilinx ISE 14.1 és Altera Quartus 12.0 További BugCrunch fejlesztések (22)

26 Update 22: (Platform 26245) Egymás utáni huzaltörlés A backspace gyorsbill. törli a kijelölt vezetékeket és automatikusan kijelöli az azokat követő vezetékszakaszokat Új kimeneti modul: IDF Az új plugin-nal lehetséges az IDF exportálás, az OutJob Export Outputs részén. Frissítés a gyártói eszközök támogatásában Xilinx ISE 14.2 és Lattice Diamond 2.0 További BugCrunch fejlesztések (15)

27 Update 23: (Platform 26514) Új kijelölés megszüntető parancsok Új parancsok az érintő vonal és téglalap által érintett objektumok törlésére A poligonok sorrendjének könnyebb kezelése Nagy számú poligonok esetén gyorsabb a poligonok sorrendjének módosítása Továbbfejlesztések a szabályokat tartalmazó ablakban Egyszerre több kijelölt szabály is törölhető További BugCrunch fejlesztések (7)

28 Update 24: (Platform 27009) Új FPGA-k és beágyazott eszközök támogatása Pl. ARM támogatás Továbbfejlesztések az Im- és Exporter-ekben Pl. PADS, Hyperlynx és ODB++ kimenet További BugCrunch fejlesztések (3)

Altium Designer 13: 1.02.13 (Platform 27391) Új DXP Platform Felnyitva 3. fél programjai számára Főbb újdonságok, pl.

29 Altium Designer 13: (Platform 27391) Új DXP Platform Felnyitva 3. fél programjai számára Főbb újdonságok, pl.: Alkatrészparaméterek a SmartPDF kimenetben Sokszög alakú blanket-ek definiálása A kapcsolási rajzon lévő pinek és portok bővített tesreszabása Hivatkozások támogatása a kapcsolási rajzon Alkatrészelnevezés az alkatrész pozíciója alapján Objektumok és rétegek áttetszősége a panelon Előre definiálható 3D-s nézetek Projekt dokumentumainak előnézete További adatkezelési fejlesztések

30 Altium Designer 13: Az új DXP platform Egy szoftver, egy GUI és egy egységes adatbázis

31 Update 1: (Platform 27559) Fejltesztések a stabilitásban és teljesítményben Gyorsabb és stabilabb Altium telepítő továbbfejlesztése Már Anti-Virus szoftverekkel is működik

32 Lezárt BugCrunch fejlesztések Lezárt BugCrunch fejlesztések

33 Részletes információk Tartalom- és szoftverfrissítések listája: Megjelent verziók leírásai: AD 13 újdonságairól videók:
