UI400 több, mint egyszerű kezelő egység

Átírás

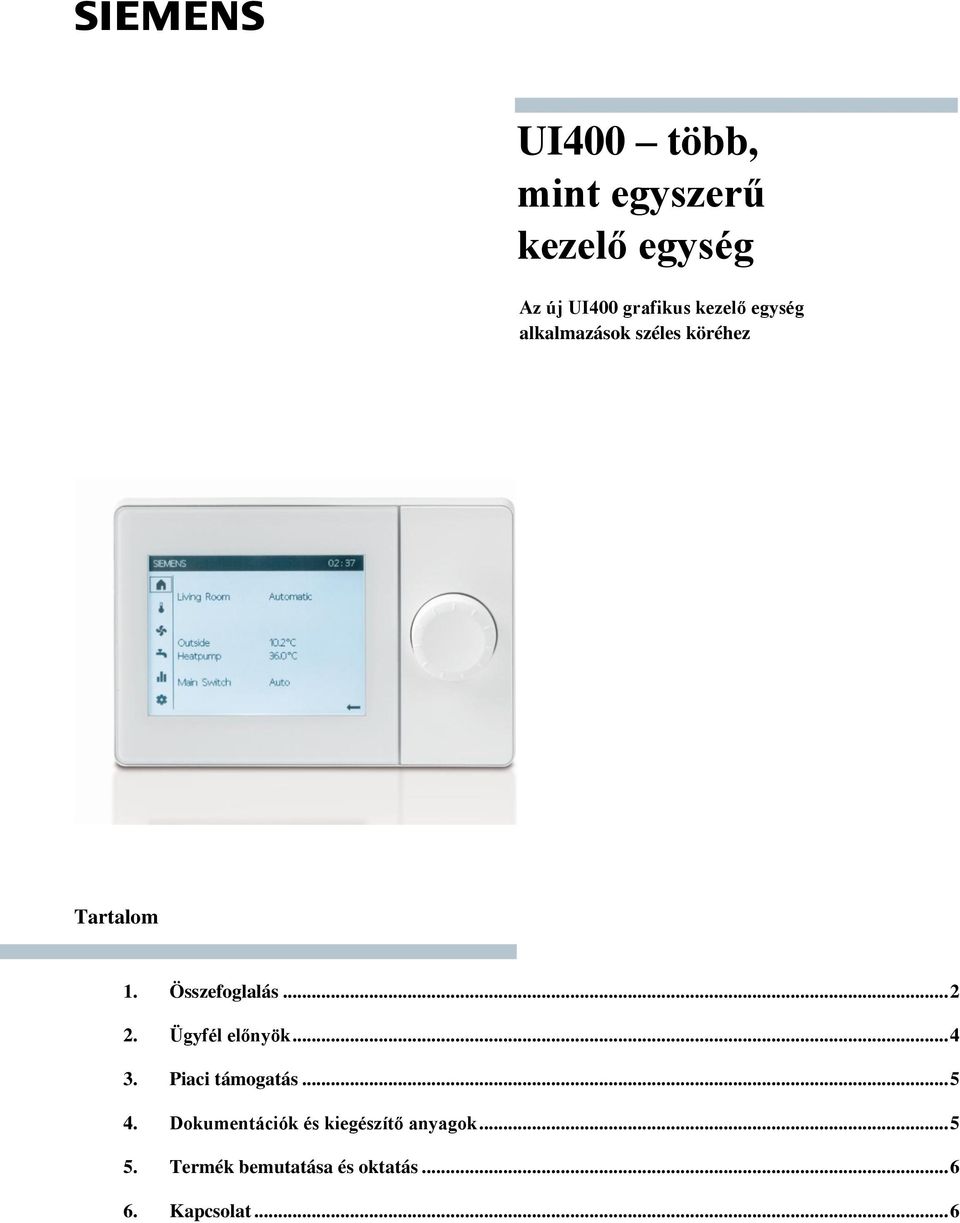

1 s UI400 több, mint egyszerű kezelő egység Az új UI400 grafikus kezelő egység alkalmazások széles köréhez Tartalom 1. Összefoglalás Ügyfél előnyök Piaci támogatás Dokumentációk és kiegészítő anyagok Termék bemutatása és oktatás Kapcsolat... 6

2 1. Összefoglalás Örömmel tájékoztatjuk ügyfeleinket, hogy az új UI400 grafikus kezelő egység már Magyarországon is bevezetésre került. Az UI400 kezelő egység tovább szélesíti az Albatros szabályozó családhoz tartozó kezelő felületek választékát. Megjelenésével párhuzamosan a hazai piacon oly népszerű, Albatros2 szabályozó család új generációjának mindegyik tagja már ezzel az új, intuitív grafikus megjelenítést kínáló felhasználói kezelő felülettel kerül összeállításra. Az Albatros2 szabályozók felhasználók széles körében használt megoldások az ún. OEM gyártóktól a végfelhasználókig. Az eddig bevezetett szabályozó csomagok mostantól új összeállításban és új cikkszámokkal kerülnek forgalomba, az alábbiak szerint: - Eddigi Albatros 2.1(B) helyett mostantól Albatros 2.1C - Eddigi Albatros 2.2 helyett mostantól Albatros 2.2C - Eddigi Albatros 2.3 helyett mostantól Albatros 2.3C Ezek a szabályozók rugalmasságot és optimalizálási lehetőségeket kínálnak a kivitelezők számára, biztosítva az egyszerű és hibamentes felszerelést és beállítást, és nem utolsó sorban egy világos, önmagát magyarázó felhasználói kezelő felületet kínálnak a rendszer használója számára. Ez az a jellemző, ami miatt elmondható, hogy: Az UI400 "több mint egyszerű kezelő egység". Az új Siemens UI400 kezelő egység választ ad a legfontosabb piaci igényekre: - A felhasználói kezelő felület gyakorlatilag a névjegye egy szabályozónak. Egy modern megjelenésű kezelő és kijelző felület amely még nagyfokú szabadságot is kínál beállítások széles lehetőségével a siker kulcsát jelentheti egy összetett fűtési/hűtési rendszer működtetésénél - A kivitelezők egyre bonyolultabb, egyre többféle eszközből álló gépészeti rendszerekkel találkoznak és ugyanakkor egyre nagyobb pl. időbeli nyomásnak vannak kitéve. Ilyen környezetben óriási segítség egy olyan kezelővel ellátott szabályozó, melynél a beüzemelés még egyszerűbb és gyorsabb mint eddig volt - A felhasználók (ház tulajdonosok, épület üzemeltetők de maguk a kivitelezők is) az egyre intenzívebb információ áramlás közepette fokozottan igénylik az egyszerűen átlátható és kezelhető eszközöket. Ez a trend a HVAC területen is igaz. A felhasználók szemében, a modern termékeknek önmagukat magyarázó kialakításúaknak kell lenniük - Az igény egyre nő a fejlesztett funkcionalitás irányába (pl. az energia adatok vizuális megjelenítése) Az új kezelő ezekre az igényekre is látványos választ ad. Ez a dokumentum egy áttekintést nyújt az új UI400 kezelő egység legfontosabb jellemzőiről és a készülék által biztosított előnyökről. A termékkel és alkalmazásokkal kapcsolatos további részletes információk megtalálhatók a dokumentum végén megadott helyeken. 2 Új UI400 grafikus kezelő egység

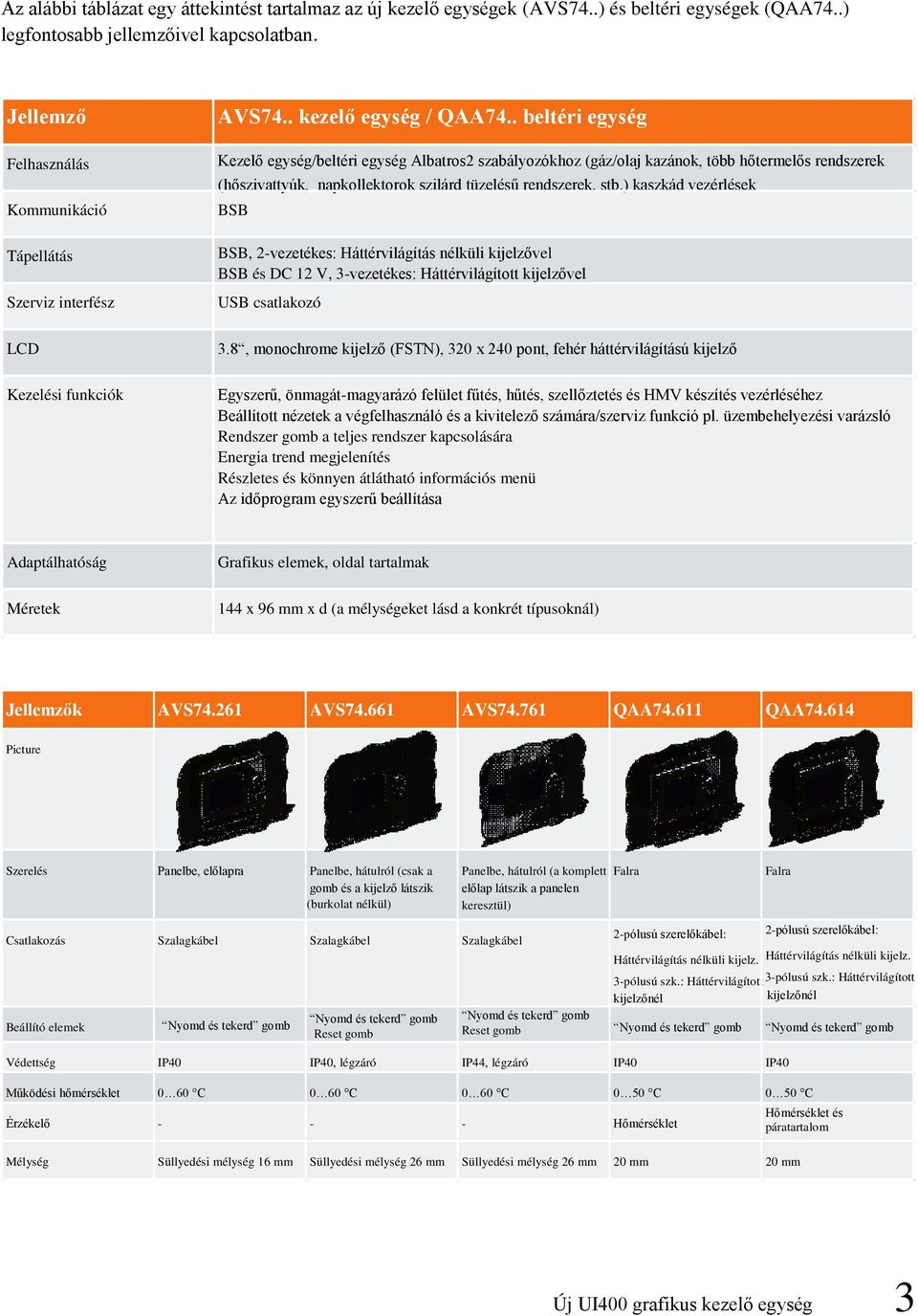

3 Az alábbi táblázat egy áttekintést tartalmaz az új kezelő egységek (AVS74..) és beltéri egységek (QAA74..) legfontosabb jellemzőivel kapcsolatban. Jellemző Felhasználás Kommunikáció Tápellátás Szerviz interfész LCD Kezelési funkciók AVS74.. kezelő egység / QAA74.. beltéri egység Kezelő egység/beltéri egység Albatros2 szabályozókhoz (gáz/olaj kazánok, több hőtermelős rendszerek (hőszivattyúk, napkollektorok szilárd tüzelésű rendszerek, stb.) kaszkád vezérlések BSB BSB, 2-vezetékes: Háttérvilágítás nélküli kijelzővel BSB és DC 12 V, 3-vezetékes: Háttérvilágított kijelzővel USB csatlakozó 3.8, monochrome kijelző (FSTN), 320 x 240 pont, fehér háttérvilágítású kijelző Egyszerű, önmagát-magyarázó felület fűtés, hűtés, szellőztetés és HMV készítés vezérléséhez Beállított nézetek a végfelhasználó és a kivitelező számára/szerviz funkció pl. üzembehelyezési varázsló Rendszer gomb a teljes rendszer kapcsolására Energia trend megjelenítés Részletes és könnyen átlátható információs menü Az időprogram egyszerű beállítása Adaptálhatóság Méretek Grafikus elemek, oldal tartalmak 144 x 96 mm x d (a mélységeket lásd a konkrét típusoknál) Jellemzők AVS AVS AVS QAA QAA Picture Szerelés Panelbe, előlapra Panelbe, hátulról (csak a gomb és a kijelző látszik (burkolat nélkül) Panelbe, hátulról (a komplett előlap látszik a panelen keresztül) Csatlakozás Szalagkábel Szalagkábel Szalagkábel 2-pólusú szerelőkábel: Beállító elemek Nyomd és tekerd gomb Nyomd és tekerd gomb Reset gomb Falra Falra Háttérvilágítás nélküli kijelz. Háttérvilágítás nélküli kijelz. 3-pólusú szk.: Háttérvilágított 3-pólusú szk.: Háttérvilágított kijelzőnél kijelzőnél Nyomd és tekerd gomb Reset gomb Nyomd és tekerd gomb Nyomd és tekerd gomb Védettség IP40 IP40, légzáró IP44, légzáró IP40 IP40 Működési hőmérséklet 0 60 C 0 60 C 0 60 C 0 50 C 0 50 C Érzékelő Hőmérséklet Mélység Süllyedési mélység 16 mm Süllyedési mélység 26 mm Süllyedési mélység 26 mm 20 mm 20 mm 2-pólusú szerelőkábel: Hőmérséklet és páratartalom Új UI400 grafikus kezelő egység 3

4 2. Ügyfél előnyök OEM-partnerek (készülék gyártók) számára Ön továbbra is független és rugalmas tud maradni, és erősítheti a saját márkáját a modern megjelenésnek és a grafikus kijelzőnek köszönhetően, melyekkel bármilyen egyedi igény professzionálisan kiszolgálható. Pénzt tud megtakarítani a gyártás során a gyors USB csatlakozó időt takarít meg a gyártásnál és optimalizálja a logisztikai folyamatokat. Erősítheti a piaci pozícióját az egyértelmű és világos felhasználói útmutatónak és az önmagát magyarázó kezelési koncepciónak köszönhetően. Biztonság a magas IP védettség által a konstrukció tömítési koncepciójának köszönhetően. Kivitelezők számára Időt spórolhat meg és biztosított a hibamentes beüzemelés az új üzembehelyezési varázslónak köszönhetően valamint a szerviz a diagnosztikai menünek köszönhetően. Ön kevesebb kérdést fog kapni az ügyfelektől a felhasználóbarát és könnyen átlátható kezelési koncepciónak köszönhetően. Végfelhasználók számára Élvezheti az egyszerű kezelésből és energiatakarékos működésből adódó előnyöket a kivételesen egyszerű, önmagát magyarázó kezelési koncepciónak köszönhetően, amely megvédi a hibás rendszer működéstől és az energiafogyasztást is jól láthatóan mutatja. Az Ön lakótere "szent" a számunkra az ultravékony és elegáns megjelenéssel az új kezelő egység tökéletesen illeszkedik bármely enteriőrbe. Alacsonyabb szerelési költségek a központi kezelőfelületnek köszönhetően, mellyel a felhasználói oldal és a hőtermelők ideálisan összehangolhatók és működtethetők. 4 Új UI400 grafikus kezelő egység

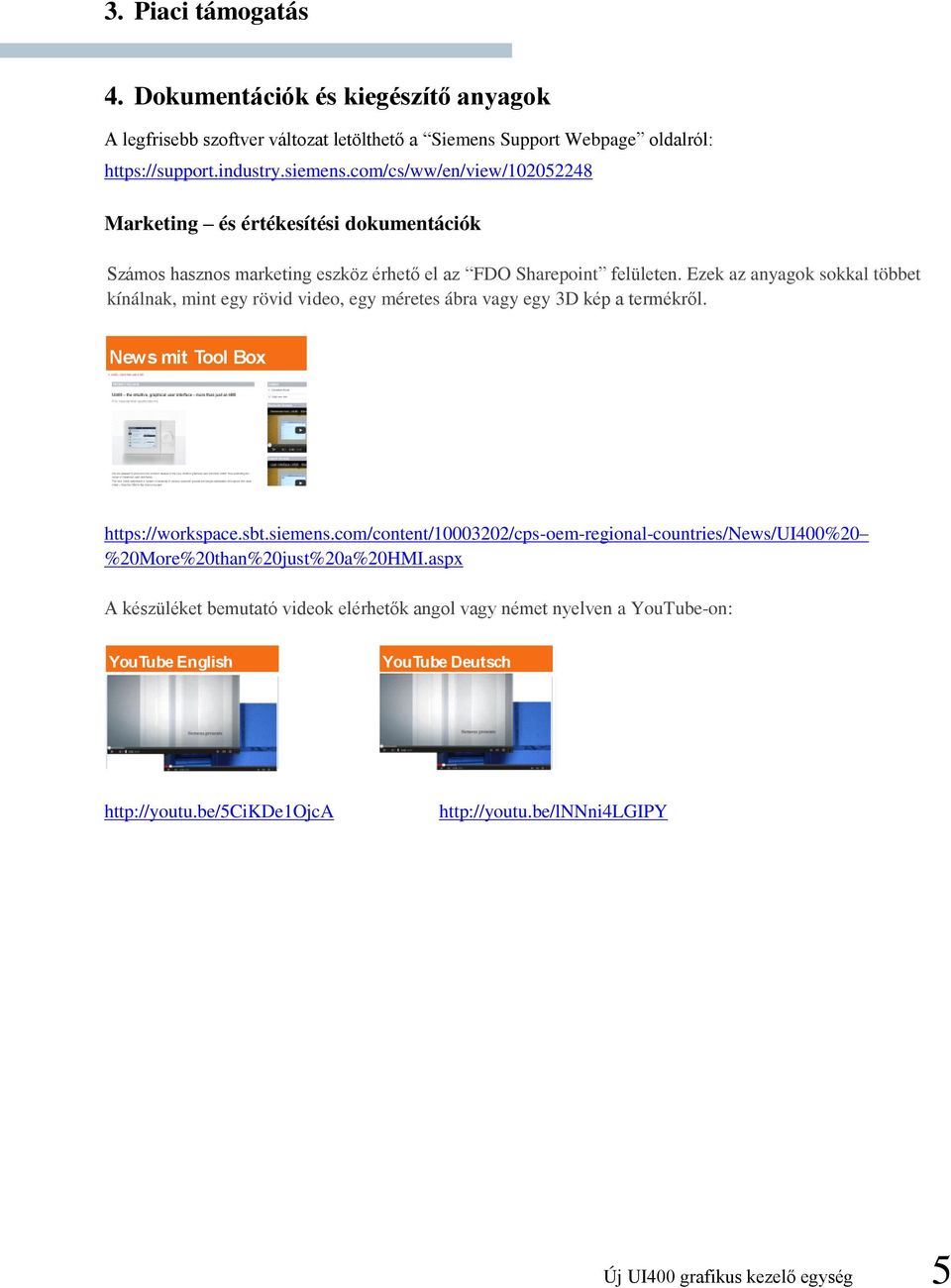

5 3. Piaci támogatás 4. Dokumentációk és kiegészítő anyagok A legfrisebb szoftver változat letölthető a Siemens Support Webpage oldalról: Marketing és értékesítési dokumentációk Számos hasznos marketing eszköz érhető el az FDO Sharepoint felületen. Ezek az anyagok sokkal többet kínálnak, mint egy rövid video, egy méretes ábra vagy egy 3D kép a termékről. News mit Tool Box %20More%20than%20just%20a%20HMI.aspx A készüléket bemutató videok elérhetők angol vagy német nyelven a YouTube-on: YouTube English YouTube Deutsch Új UI400 grafikus kezelő egység 5

6 5. Termék bemutatása és oktatás Az új grafikus kezelő egységek megismerésére jó lehetőséget jelentenek az immár hagyományosan megrendezésre kerülő Albatros2 oktatási programok. Ezek a tréningek a Siemens budapesti irodájában (1143 Budapest, Gizella u ) kerülnek megrendezésre, ahol a résztvevők egy oktató teremben, konkrét demo készülékek használatán keresztül sajátíthatják el az Albatros2 szabályozó családokkal illetve az új UI400 kezelő egységgel kapcsolatos legfontosabb ismereteket. A 2016-os év oktatási időpontjai jelenleg még előkészítés alatt vannak. Amennyiben Ön is részt szeretne venni valamelyik Albatros2 oktatásunkon, erre vonatkozó szándékát kérjük jelezze az alábbi címre: szucs.peter@siemens.com Amint megvannak a konkrét oktatási idpontok, ben értesítjük az érdeklődőket. 6. Kapcsolat Szűcs Péter Termék Manager BT CPS 1143 Budapest, Gizella u szucs.peter@siemens.com 6 Új UI400 grafikus kezelő egység
