1 Az automatikus optikai ellenőrzés növekvő szerepe az elektronikai technológiában Dr. Jakab László, Dr. Janóczki Mihály BME Szabó András Robert Bosch Elektronika Kft. MTA Elektronikus Eszközök és Technológiák Tudományos Bizottság ülése május 15. BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY

2 A MINŐSÉG ÉS MEGBÍZHATÓSÁG Minőség: az adott termék milyen mértékben felel meg azoknak a funkcióknak, amelyeket a fogyasztó tudatosan elvár Megbízhatóság: milyen hosszú ideig őrzi meg minőségét egy termék meghatározott üzemeltetési feltételek mellett.

3 FOLYAMATKÉPESSÉG PPM Sigma szám Hibák száma / millió darab Hibátlan arány Folyamatképesség ,3 % Cp = ,4 % Cp = 1, ,977 % Cp = 1,67 6 3,4 99,9997 % Cp = 2

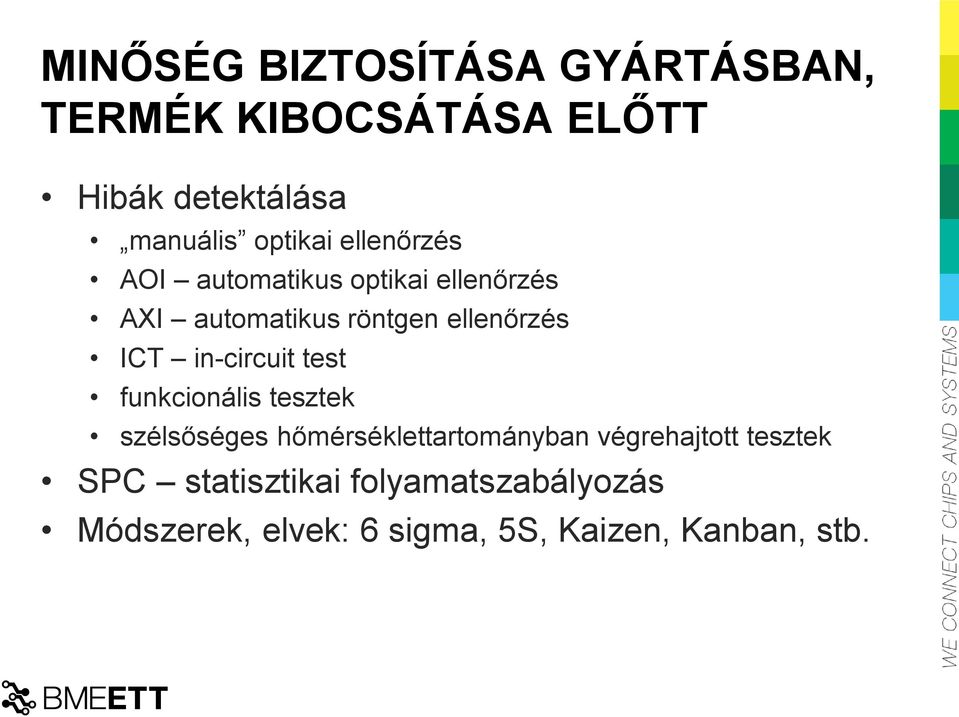

4 MINŐSÉG BIZTOSÍTÁSA GYÁRTÁSBAN, TERMÉK KIBOCSÁTÁSA ELŐTT Hibák detektálása manuális optikai ellenőrzés AOI automatikus optikai ellenőrzés AXI automatikus röntgen ellenőrzés ICT in-circuit test funkcionális tesztek szélsőséges hőmérséklettartományban végrehajtott tesztek SPC statisztikai folyamatszabályozás Módszerek, elvek: 6 sigma, 5S, Kaizen, Kanban, stb.

5 SPC ELVE

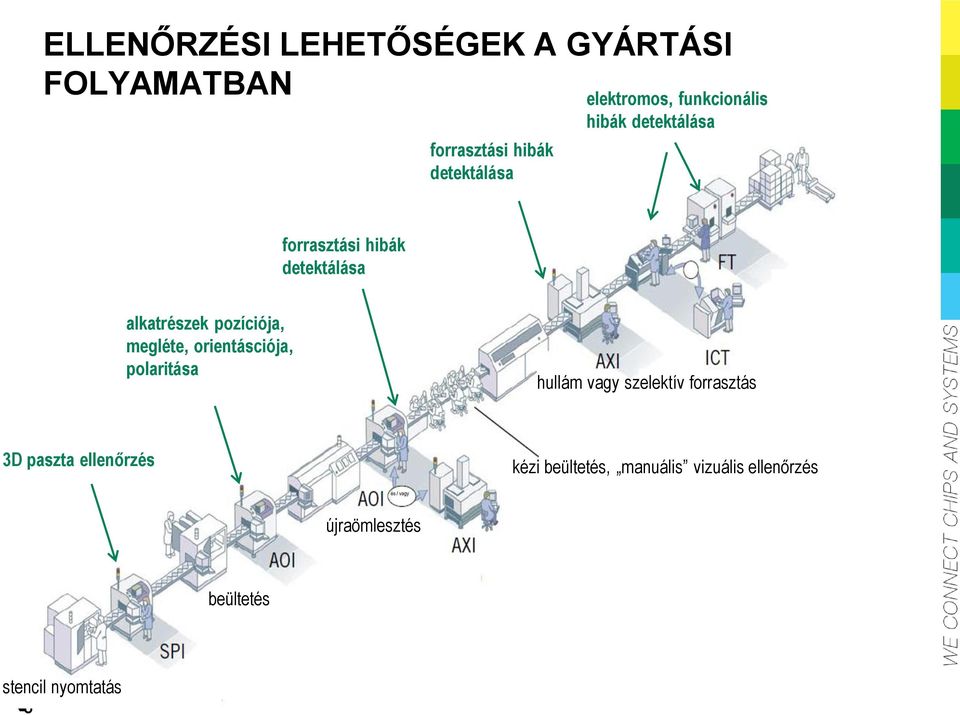

6 ELLENŐRZÉSI LEHETŐSÉGEK A GYÁRTÁSI FOLYAMATBAN forrasztási hibák detektálása elektromos, funkcionális hibák detektálása forrasztási hibák detektálása kiszállítás alkatrészek pozíciója, megléte, orientásciója, polaritása hullám vagy szelektív forrasztás 3D paszta ellenőrzés kézi beültetés, manuális vizuális ellenőrzés és / vagy újraömlesztés beültetés stencil nyomtatás forrás: SMT 2006 április

7 AOI FELÉPÍTÉSE

8 AOI - KÉPFELDOLGOZÁS Reprezentáció mintavett értékekkel: Ha a képet képpontokra bontjuk, ez az x és y koordináták irányában tett mintavételezésnek felel meg. A képet reprezentáló pontokat egy mátrix elemeinek tekinthetjük: F i, ahol Nx és Ny a kép mérete pixelben. Ha az F fényesség bármely értéket felvehet 0 és Fmax között, akkor a képünk még a fényesség tengely mentén folytonos. Ha viszont véges számú érték valamelyikét veheti csak fel, akkor a kép fényességben kvantált. j 0 0 x y N N x y

9 AOI VIZSGÁLATI ALGORITMUSOK

10 STENCILNYOMTATÁS UTÁNI ELLENŐRZÉS a nyomtatás pontossága stencil illesztés szempontjából (AOI) a felvitel ideális eltolódása 0 µm elfogadási határ: ±30 ±80 µm a felvitt paszta magassága (lézeres pasztamagasságmérő) a felvitt paszta ideális magassága megegyezik a stencilfólia vastagságával elfogadási határ: ±15% a felvitt paszta térfogata (struktúrált fehérfényes vizsgálat) a felvitt paszta ideális térfogata megegyezik az apertúra térfogatával elfogadási határ: ±20%

11 ALKATRÉSZBEÜLTETÉS UTÁNI ELLENŐRZÉS az alkatrész x és y irányú melléhelyezése elfogadási határ: az alkatrész rövidebbik oldalának 25%-a, az alkatrész szögelfordulása elfogadási határ: ±5, AOI vagy optikai mikroszkóp, Abszolút mérés: a szerelőlemez négy sarkán kialakított referenciapontokhoz mérik, a pontosságot befolyásolja a mérőeszköz, Relatív mérés: az alkatrész köré elhelyezett referenciapontokhoz mérnek, a pontosságot a nyákkészítés befolyásolja. x ofszet y ofszet ofszet dx 1 dx 2 2 dy 1 dy 2 2 arctan dx dy dx dx arctan dy dy 1 1 dx dy 2 2

12 A OLDALSÓ ELCSÚSZÁS Cél: nincs elcsúszás Elfogadható: Class 3: 25% Class 2: 50%

13 OLDALKÖTÉS HOSSZ Cél: Nedvesítő forrasztás a kivezetés teljes hosszán Elfogadható: Class 1: D>W vagy 0,5mm Class 2,3: D>0,75L

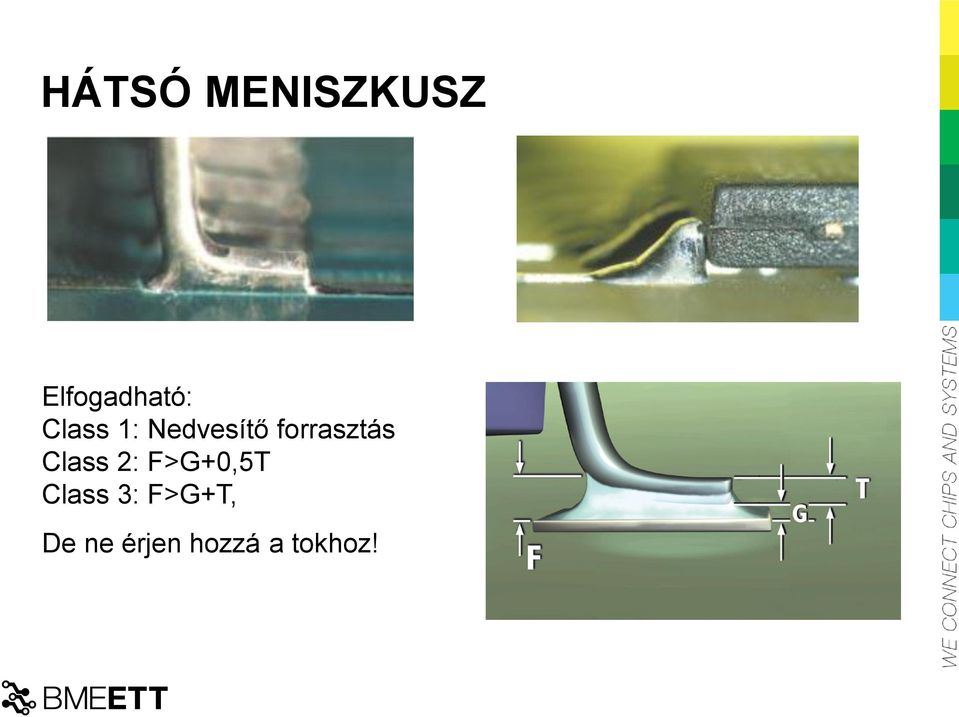

14 HÁTSÓ MENISZKUSZ Elfogadható: Class 1: Nedvesítő forrasztás Class 2: F>G+0,5T Class 3: F>G+T, De ne érjen hozzá a tokhoz!

15 GYÁRTÁS SORÁN KELETKEZŐ HIBÁK pasztanyomtatás hidegforrasztás nedvesítés intermetallikus kiválások sírkő forrasz felkúszás (wicking) hídképződés zárványosodás nyitott kötés forraszgolyó forraszgyöngy alkatrész elfordulás ICT kontakt hiba folyasztószer maradványok kicsapódása elektrokémiai migráció

16 ZÁRVÁNY VOID A forrasztás során felszabaduló gázok nem tudnak távozni a forraszból. Okozhatja folyasztószer maradvány és furatok belsejében a hordozóból kipárolgó gázok. A jelenség a kötések belsejében üregeket, a kötés felületén krátereket hoz létre.

17 HEAD IN PILLOW A forraszgolyó és a pad-en lévő forraszpaszta is megömlik, de nem alakul ki közöttük villamos és mechanikai kapcsolat.

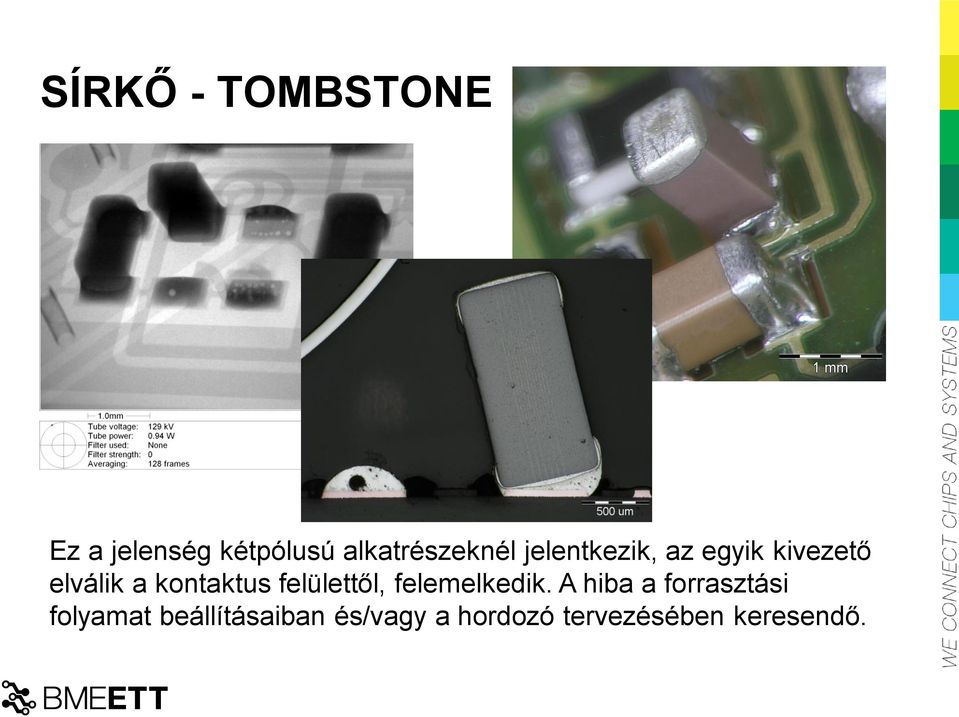

18 SÍRKŐ - TOMBSTONE Ez a jelenség kétpólusú alkatrészeknél jelentkezik, az egyik kivezető elválik a kontaktus felülettől, felemelkedik. A hiba a forrasztási folyamat beállításaiban és/vagy a hordozó tervezésében keresendő.

19 A 3DIMENZIÓS MODELL,ahol g a gravitációs gyorsulás, ρ folyadék sűrűsége, z a magassági koordináta, γ folyadékkal érintkező közeg és a folyadék felszíne (A) között fellépő feszültség.

20 REFLEXIÓ -alkalmazott reflexiós modell: Cook-Torrance -előnye: fizikai modell, a felületi érdesség egzakt módon figyelembe vehető, felhasználja a fémek viselkedését elektromágneses sugárzás (fény) esetében Phong reflexió réz esetében Cook-Torrance reflexió réz esetében Forrás: Robert L. Cook, Kenneth E. Torrance: A Reflectance Model for Computer Graphics, Computer Graphics, Volume 15, Number 3, August 1981

21 A MEGVILÁGÍTÁS SZIMULÁCIÓ ELRENDEZÉSEI (DIFFÚZ FÉLGÖMB ÉS KÖZVETLEN GYŰRŰ)

22 A KÉSZ GRAFIKUS MODELL

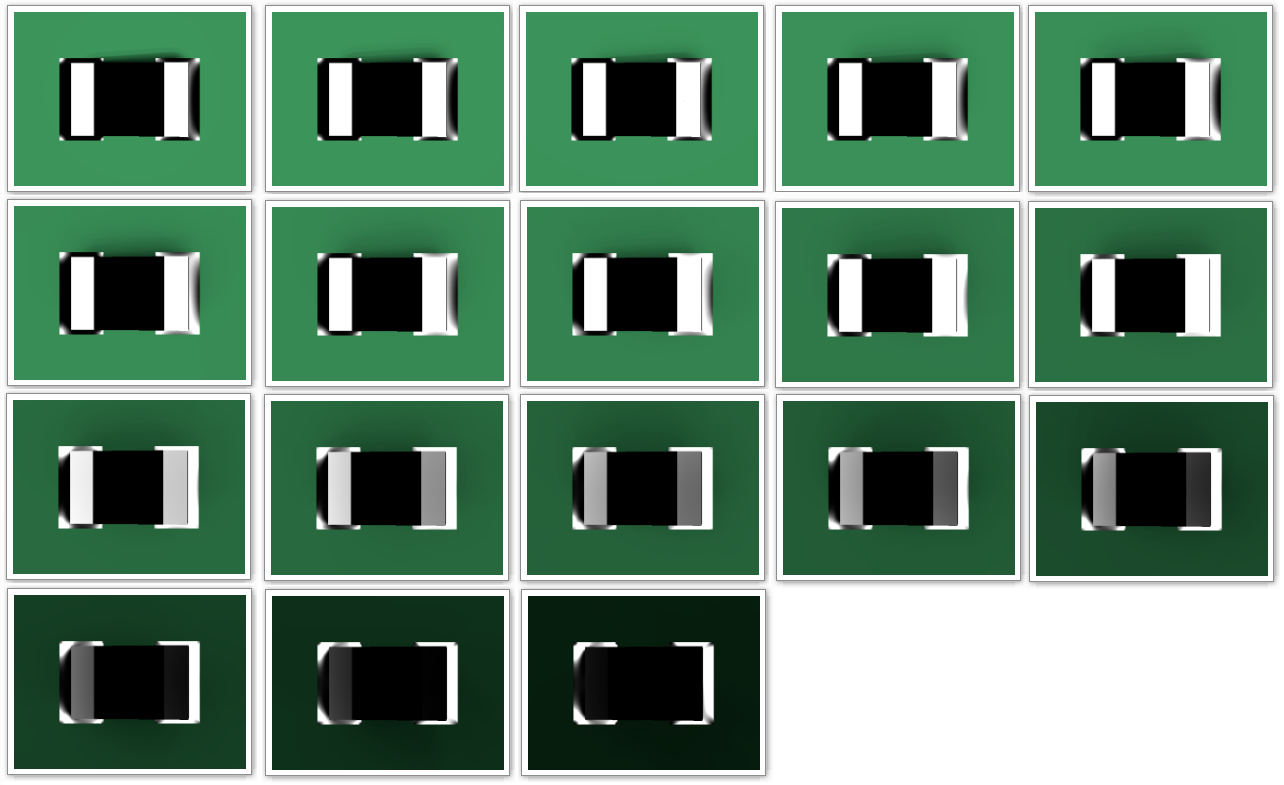

23 KÜLÖNBÖZŐ MEGVILÁGÍTÁSOKKAL AUTOMATIKUSAN SZINTETIZÁLT KÉPSOROZAT DIFFÚZ MEGVILÁGÍTÁS

24 TESZTELÉS VALÓS KÖRÜLMÉNYEK KÖZÖTT

25 Összefoglalás Optikai vizsgálatok szerepe az elektronikai gyártásban meghatározó Hibák megengedett aránya a ppm tartományba esik Átcsúszás, hibás kibocsátás nem megengedett Pseudo-hibák száma jellemzi a mérés megbízhatóságát Eredményeket értünk el az optimális vizsgálati paraméterek meghatározásával
