1 LKÁSSZELLŐZTETÉS- TERMÉKVÁLSZTÉK

2 EGYHELYISÉGES SZELLŐZTETÉS Quantum X Többsebességes axiális elszívó ventilátor Ø100 mm-es csatlakozási mérettel. Szakaszos vagy folyamatos üzemeltetésre alkalmas, rendkívül energiatakarékos módon, 0,09 W/l/s érték mellett (BRE teszt alapján). páraérzékelős, folyamatos üzemre tervezett. Quantum HR Egyhelyiséges szellőztető készülék váltott üzemű elszívás és légbevezetés funkcióval, kerámia hővisszanyerő központi egységgel. Elérhető méretek: Ø100 mm, Ø150 mm. QR100 M Falra szerelhető egyhelyiséges hővisszanyerős készülék nagyobb helyiségek, nappalik, irodák, várótermek, stb. energiatakarékos szellőztetésére. Többsebességes kivitel, G4-es szűrőkkel (F7-es szűrőkkel is rendelhető). 1W 11 1,2W KÖZPONTI HŐVISSZNYERŐS SZELLŐZTETÉS QR180 Álmennyezet felett elhelyezhető, csökkentett magassági mérettel rendelkező készülék magas termikus hatásfokkal. G4 szűrőkkel. QR180 MBP: többsebességes kivitel, manuális bypass funkcióval. QR180 BP: multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval. QR200 Álmennyezet felett elhelyezhető, csökkentett magassági mérettel rendelkező készülék magas termikus hatásfokkal. G4 szűrőkkel. QR200 M: többsebességes kivitel QR200 : multifunkciós szabályzó egység, LCD kijelzővel. QR350 Falra szerelhető vagy szekrénybe építhető, kompakt méretű készülék magas termikus hatásfokkal. G4 szűrőkkel. QR350 MBP: többsebességes kivitel, manuális bypass funkcióval. QR350 BP: multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval. QR400 Falra szerelhető, függőleges elrendezésű készülék magas termikus hatásfokkal. G4-es vagy F7-es szűrőkkel. QR400 MBP: többsebességes kivitel, manuális bypass funkcióval. QR400 BP: multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval. + QR550 Falra szerelhető, függőleges elrendezésű készülék magas termikus hatásfokkal. G4-es vagy F7-es szűrőkkel. QR550 MBP: többsebességes kivitel, manuális bypass funkcióval. QR550 BP: multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval. CTRL-DSP Multifunkcionális szabályzó egység LCD kijelzővel QR hővisszanyerős szellőztető készülékekhez, falra szelehető kivitelben. könnyen áttekinthető menürendszer lehetővé teszi a különböző, felhasználó által beállítható üzemmódok vagy a gyári üzemmód közötti váltást, teljesítményszabályozást, éjszakai üzemmód beállítását, stb. Visszajelzést ad szűrők állapotára és az eltelt üzemórákra vonatkozóan. LKÁSSZELLŐZTETÉS-TERMÉKVÁLSZTÉKŐ É Á É

3 KÖZPONTI HŐVISSZNYERŐS SZELLŐZTETÉS (ENTLPI HŐCSERÉLŐVEL) QR230 E Álmennyezet felett elhelyezhető, csökkentett magassági mérettel rendelkező készülék magas termikus és páravisszanyerési hatásfokkal. Nincs szükség kondenzáció elvezetésre Multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval, G4 szűrőkkel. e QR350 E Falra szerelhető vagy szekrénybe építhető, kompakt méretű készülék magas termikus és páravisszanyerési hatásfokkal. Nincs szükség kondenzáció elvezetésre Multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval, G4 szűrőkkel. e QR590 E Falra szerelhető készülék magas termikus és páravisszanyerési hatásfokkal. Nincs szükség kondenzáció elvezetésre Multifunkciós szabályzó egység, LCD kijelzővel, automata bypass funkcióval, G4-es vagy F7-es szűrőkkel. e KÖZPONTI SZELLŐZTETÉS QCmev Folyamatos működésre alkalmas elszívó ventilátor, alacsony zajszintű szellőztetőrendszer kialakításához. Rendkívül energiatakarékos szellőztetés, 0,17 W/l/s érték mellett (BRE teszt alapján). Páraszabályozott változatban is elérhető. QBX Padlástéren, állmennyezet felett vagy padló alatt, vízszintesen és függőlegesen egyaránt elhelyezhető csőkőzbe illeszthető radiális ventilátor. Elérhető méretek: Ø100 mm, Ø125 mm és Ø150 mm. B 3 fokozat C PERIFÉRIÁK / LEVEGŐELOSZTÓ RENDSZERELEMEK PLENUM VÉGELEMEK Elszívásra vagy befúvásra alkalmas, védőráccsal szerelt végelem. Beépített záróeleme szabályozható légáramlást biztosít a rendszer által megkövetelt légmennyiségtől függően. RÁCSOK ÉS DIFFÚZOROK Beltéren, falsíkban vagy mennyezeten elhelyezhető légtechnikai elemek. Egyes modellek szabályozható kivitelűek a rendszer által megkövetelt légmennyiségtől függően. CSÖVEK ÉS LEVEGŐOSZTÓ ELEMEK Egyszerűen és sokoldalúan felhasználható, antibakteriális és antisztatikus légtechnikai cső. PLENUM osztó elemek zajcsökkentett kivitelben elérhetőek. LKÁSSZELLŐZTETÉS-TERMÉKVÁLSZTÉK

4 HÁZTRTÁSI SZELLŐZTETŐ VENTILÁTOROK I Quasar Csendes és nagyteljesítményű, félaxiál-félradiál ventilátor, Ø100 mm-es csatlakozási mérettel. Falsíkba és mennyezetbe egyaránt építhető. páraérzékelős és 2 sebességes kivitel. QD Design előlappal rendelkező axiális ventilátor, Falsíkba, mennyezetbe vagy ablakba építhető. páraérzékelős és húzókapcsolós kivitel. QS Hagyományos előlappal rendelkező axiális ventilátor, Falsíkba, mennyezetbe vagy ablakba építhető. páraérzékelős és húzókapcsolós kivitel. 5W 22 2 fokozat 8W 26 8W 26 Q utomata előlappal rendelkező axiális ventilátor, Falsíkba, mennyezetbe vagy ablakba építhető. páraérzékelős és húzókapcsolós kivitel. QB Kisméretű, axiális ventilátor, Ø100 mm-es csatlakozási mérettel. Falsíkba és mennyezetbe egyaránt építhető. standard és utószellőztetős kivitel. QIN Csőbe helyezhető axiális ventilátor, standard és utószellőztetős kivitel. 11W 8W 26 8W I I I QX Nagyteljesítményű, radiális ventilátor, design előlappal, Ø80 vagy Ø100 mm-es csatlakozási mérettel. Falsíkba és mennyezetbe egyaránt építhető, süllyesztett módon is. páraérzékelős és húzókapcsiolós kivitel. 17W 27 2 fokozat QMF Csőközbe építhető, kompakt méretű félaxiál-félradiál ventilátor, standard és utószellőztetős kivitel. 2 fokozat SZBÁLYZÓ ÉS ÉRZÉKELŐ ELEMEK szabályzó elemek széles választéka lehetővé teszi a szellőztetni kívánt helységek megfelelő szellőztetését a légáramlat mennyiségének változtatásával. Ezzel együtt a szellőztetés zajszintje is csökkenthető. z egészséges élettér kialakítása érdekében a szellőztetett helység levegőminősége a megfelelő szinten tartható az az érékelő elemek segítségével. kézi vezérlés mellett lehetőség van páraérzékelővel, mozgásérzékelővel vagy CO2 érzékelővel történő szabályozásra is. LKÁSSZELLŐZTETÉS-TERMÉKVÁLSZTÉK

5 b é l e s é z g zé R I P S N I kilég s QUNTUM HR Egyhelyiséges hővisszanyerős szellőztető készülékek váltott üzemű elszívással és légbevezető funkcióval

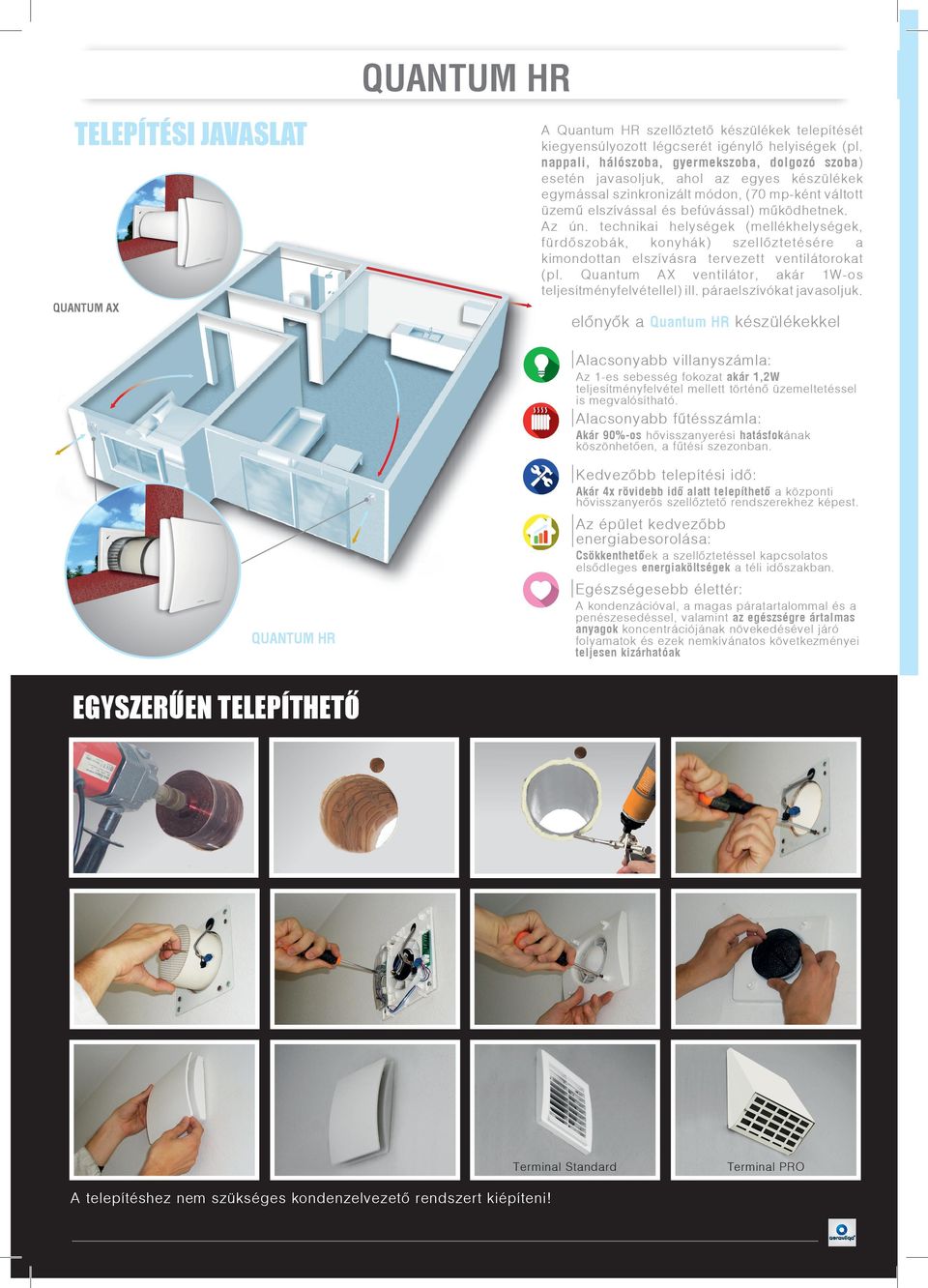

6 QUNTUM HR TELEPÍTÉSI JVSLT Quantum HR szellőztető készülékek telepítését kiegyensúlyozott légcserét igénylő helyiségek (pl. nappali, hálószoba, gyermekszoba, dolgozó szoba) esetén javasoljuk, ahol az egyes készülékek egymással szinkronizált módon, (70 mp-ként váltott üzemű elszívással és befúvással) működhetnek. z ún. technikai helységek (mellékhelységek, fürdőszobák, konyhák) szellőztetésére a kimondottan elszívásra tervezett ventilátorokat (pl. Quantum X ventilátor, 1W-os teljesítményfelvétellel) ill. páraelszívókat javasoljuk. QUNTUM X előnyők a Quantum HR készülékekkel lacsonyabb villanyszámla: z 1-es sebesség fokozat 1,2W teljesítményfelvétel mellett történő üzemeltetéssel is megvalósítható. lacsonyabb fűtésszámla: kár 90%-os hővisszanyerési hatásfokának köszönhetően, a fűtési szezonban. Kedvezőbb telepítési idő: kár 4x rövidebb idő alatt telepíthető a központi hővisszanyerős szellőztető rendszerekhez képest. z épület kedvezőbb energiabesorolása: Csökkenthetőek a szellőztetéssel kapcsolatos elsődleges energiaköltségek a téli időszakban. Egészségesebb élettér: kondenzációval, a magas páratartalommal és a penészesedéssel, valamint az egészségre ártalmas anyagok koncentrációjának növekedésével járó folyamatok és ezek nemkívánatos következményei teljesen kizárhatóak QUNTUM HR EGYSZERŰEN TELEPÍTHETŐ Terminal Standard telepítéshez nem szükséges kondenzelvezető rendszert kiépíteni! Terminal PRO

7 QUNTUM HR Részletek Teleszkópos légtechnikai cső Fali szerelő lemez megkönnyíti a készülék telepítését és tisztíthatóságát Esztétikus előlap modern megjelenést biztosító, prémium minőségű BS műanyagból, RL 9010-es fehér színben a falvastagságnak megfelelően beállítható mérettel belső rész tartalmaz: brushless motort nagyhatékonyságú, kétirányú működésre és hosszú élettartamra tervezett, kivitel, magasminőségű gördülőcsapágyazással. xiális járókerék elszívásra és befúvásra egyaránt alkalmas, optimalizált profillal rendelkező lapátozás C CTRL-S Többsebességes szabályozó egység CTRL-S Külső ereszelem (Pro változat) Porszűrő rovarvédelemmel, zajcsökkentett kivitelben Könnyen hozzáférhető és tisztítható Hőcserélő regenerálható típus, kerámia anyagból Külső védőrács édő á rovarvédelemmel, klasszikus kivitelben 3 sebességi fokozat tisztán elszívó ventilátorként való használat lehetősége (Free cooling) szükség esetén automatikus teljesítmény növelés külső szenzorok (SEN-HY, SEN-PIR vagy SEN-CO2) jele alapján 10 egység egyidejű szabályzására is alkalmazható légcsere automatikus alaphelyzetbe állítása, egy vagy több egység kikapcsolása vagy tisztán elszívó ventilátorként való használata esetén. EGYSZERŰ KRBNTRTHTÓSÁG készüléket tervezésénél és kialakításánál a gyártó különös figyelmet fordított arra vonatkozóan, hogy a telepítési és karbantartási folyamatok a lehető legegyszerűbbek és könnyen elvégezhetők legyenek. fali szerelőlemeznek köszönhetően a készülék könnyen szerelhető és tisztítható, az egység vagy a fal sérülése nélkül. z készülékben elhelyezett porszűrő könnyen hozzáférhető és tisztítható falban elhelyezett kerámia hőcserélő egység szintén könnyen hozzáférhető és tisztítható.

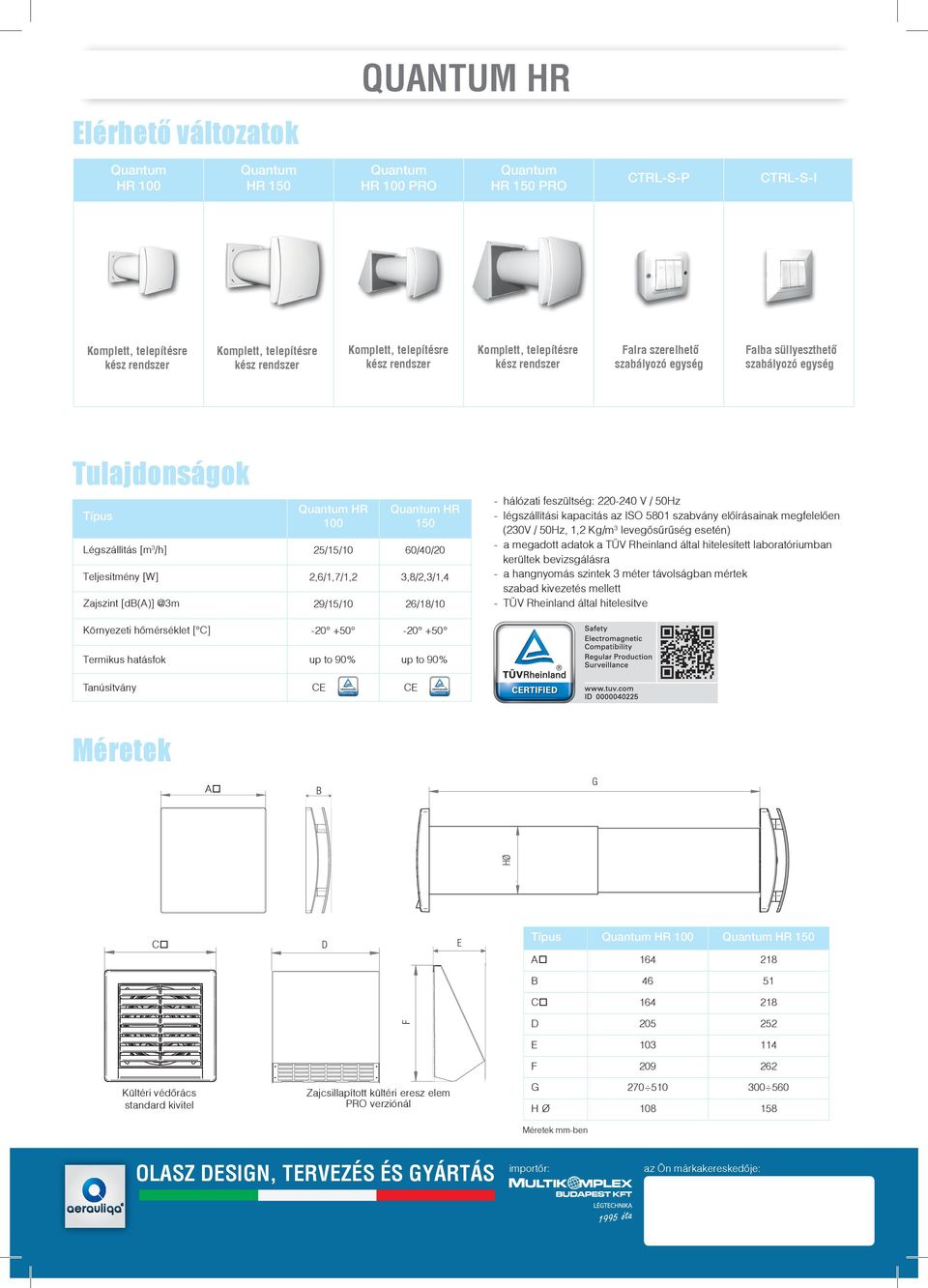

8 QUNTUM HR Elérhető változatok Quantum HR 100 Quantum HR 150 Quantum HR 100 PRO Quantum HR 150 PRO CTRL-S-P CTRL-S-I Komplett, telepítésre kész rendszer Komplett, telepítésre kész rendszer Komplett, telepítésre kész rendszer Komplett, telepítésre kész rendszer Falra szerelhető szabályozó egység Falba süllyeszthető szabályozó egység Tulajdonságok Típus Quantum HR 100 Quantum HR 150 Légszállítás [m 3 /h] 25/15/10 60/40/20 Teljesítmény [W] 2,6/1,7/1,2 3,8/2,3/1,4 Zajszint 29/15/10 26/18/10 - hálózati feszültség: V / 50Hz - légszállítási kapacitás az ISO 5801 szabvány előírásainak megfelelően (230V / 50Hz, 1,2 Kg/m 3 levegősűrűség esetén) - a megadott adatok a TÜV Rheinland által hitelesített laboratóriumban kerültek bevizsgálásra - a hangnyomás szintek 3 méter távolságban mértek szabad kivezetés mellett - TÜV Rheinland által hitelesítve Környezeti hőmérséklet [ C] Termikus hatásfok up to 90% up to 90% Tanúsítvány CE CE Méretek B G HØ C D E Típus Quantum HR 100 Quantum HR B F C D E Kültéri védőrács standard kivitel Zajcsillapított kültéri eresz elem PRO verziónál F G H Ø Méretek mm-ben OLSZ DESIGN, TERVEZÉS ÉS GYÁRTÁS importőr: az Ön márkakereskedője:
