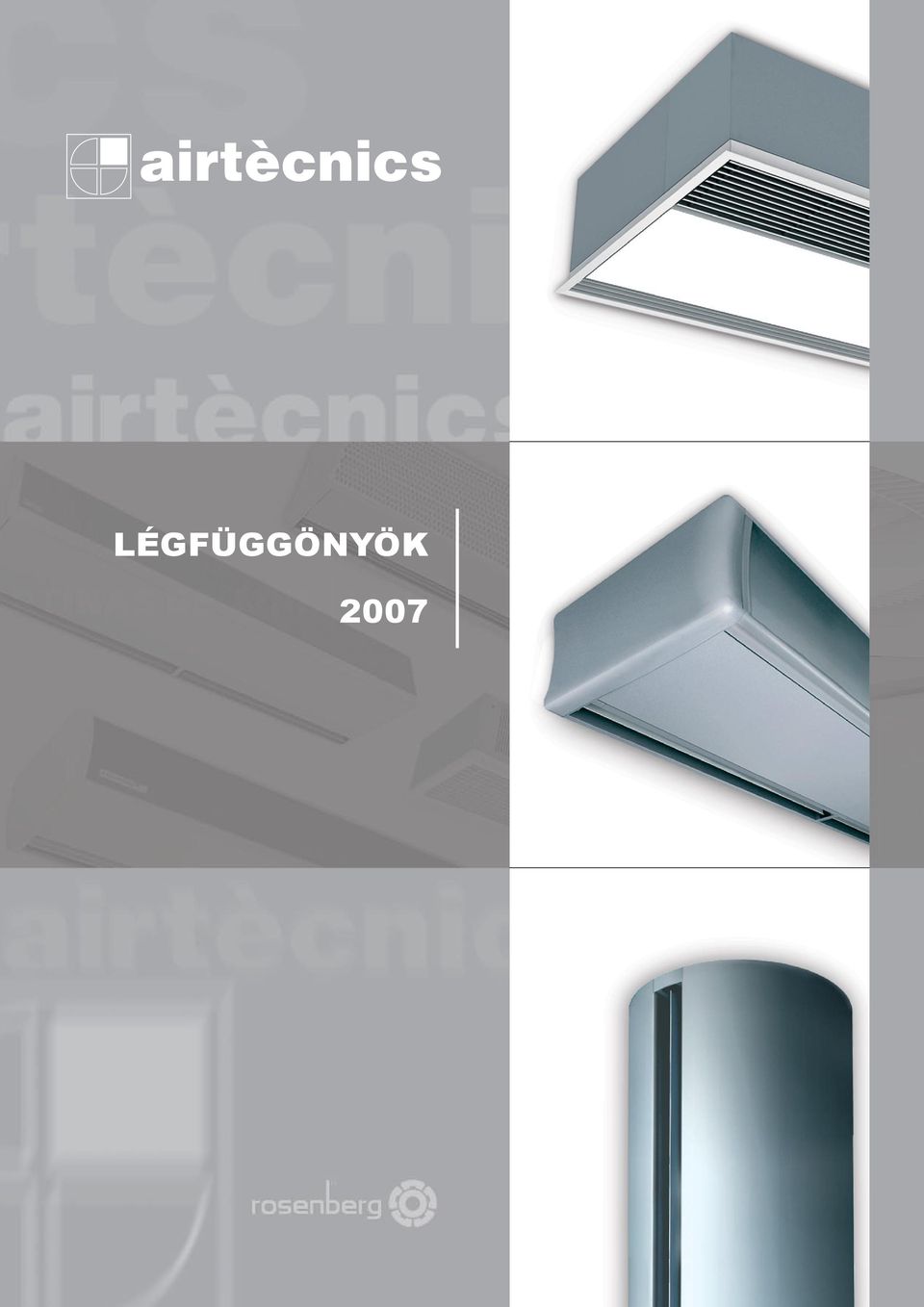

1 airtècnics LÉGFÜGGÖNYÖK 2007

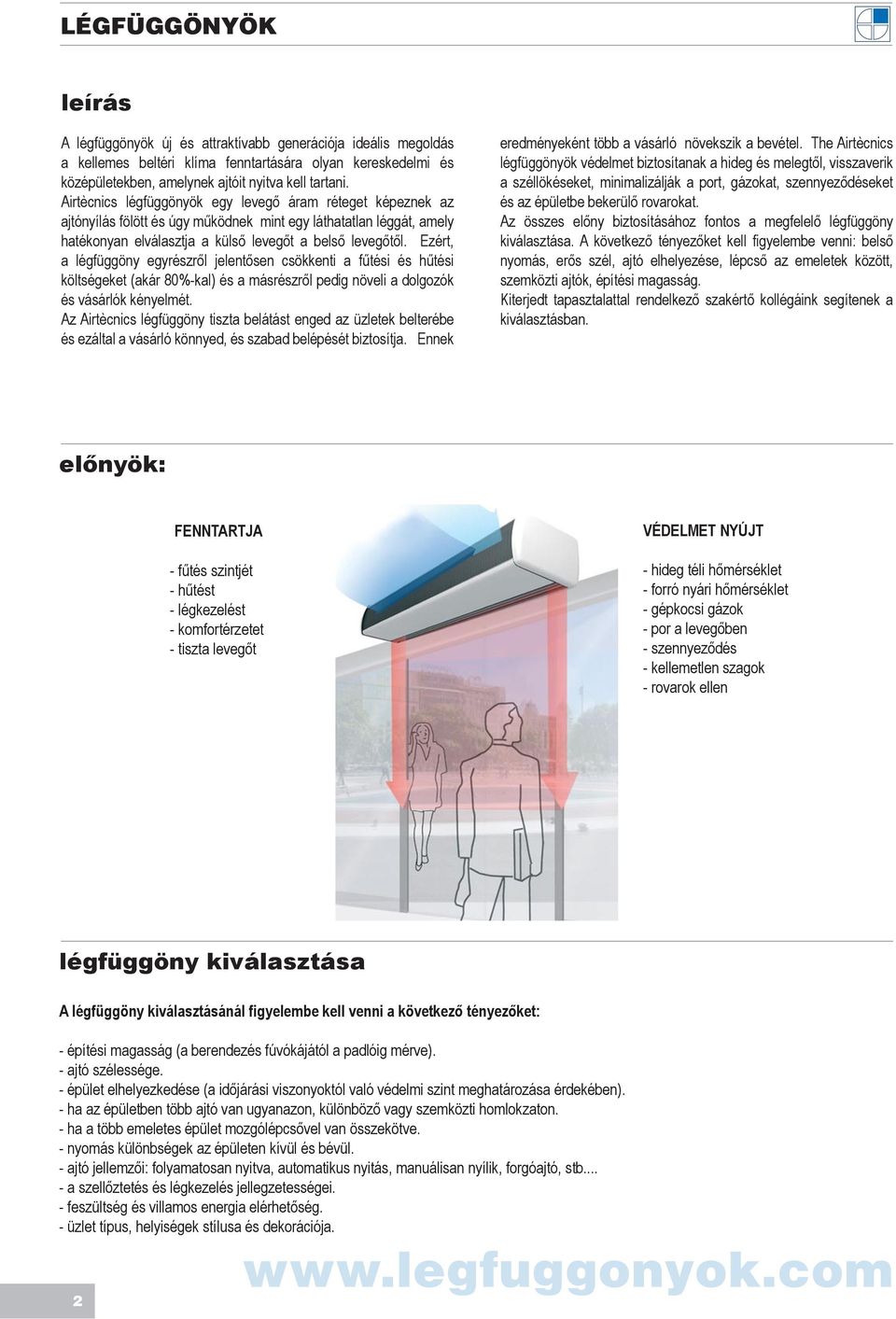

2 LÉGFÜGGÖNYÖK leírás A légfüggönyök új és attraktívabb generációja ideális megoldás a kellemes beltéri klíma fenntartására olyan kereskedelmi és középületekben, amelynek ajtóit nyitva kell tartani. Airtècnics légfüggönyök egy levegő áram réteget képeznek az ajtónyílás fölött és úgy működnek mint egy láthatatlan léggát, amely hatékonyan elválasztja a külső levegőt a belső levegőtől. Ezért, a légfüggöny egyrészről jelentősen csökkenti a fűtési és hűtési költségeket (akár 80%-kal) és a másrészről pedig növeli a dolgozók és vásárlók kényelmét. Az Airtècnics légfüggöny tiszta belátást enged az üzletek belterébe és ezáltal a vásárló könnyed, és szabad belépését biztosítja. Ennek eredményeként több a vásárló növekszik a bevétel. The Airtècnics légfüggönyök védelmet biztosítanak a hideg és melegtől, visszaverik a széllökéseket, minimalizálják a port, gázokat, szennyeződéseket és az épületbe bekerülő rovarokat. Az összes előny biztosításához fontos a megfelelő légfüggöny kiválasztása. A következő tényezőket kell figyelembe venni: belső nyomás, erős szél, ajtó elhelyezése, lépcső az emeletek között, szemközti ajtók, építési magasság. Kiterjedt tapasztalattal rendelkező szakértő kollégáink segítenek a kiválasztásban. előnyök: FENNTARTJA - fűtés szintjét - hűtést - légkezelést - komfortérzetet - tiszta levegőt VÉDELMET NYÚJT - hideg téli hőmérséklet - forró nyári hőmérséklet - gépkocsi gázok - por a levegőben - szennyeződés - kellemetlen szagok - rovarok ellen légfüggöny kiválasztása A légfüggöny kiválasztásánál figyelembe kell venni a következő tényezőket: - építési magasság (a berendezés fúvókájától a padlóig mérve). - ajtó szélessége. - épület elhelyezkedése (a időjárási viszonyoktól való védelmi szint meghatározása érdekében). - ha az épületben több ajtó van ugyanazon, különböző vagy szemközti homlokzaton. - ha a több emeletes épület mozgólépcsővel van összekötve. - nyomás különbségek az épületen kívül és bévül. - ajtó jellemzői: folyamatosan nyitva, automatikus nyitás, manuálisan nyílik, forgóajtó, stb... - a szellőztetés és légkezelés jellegzetességei. - feszültség és villamos energia elérhetőség. - üzlet típus, helyiségek stílusa és dekorációja. 2

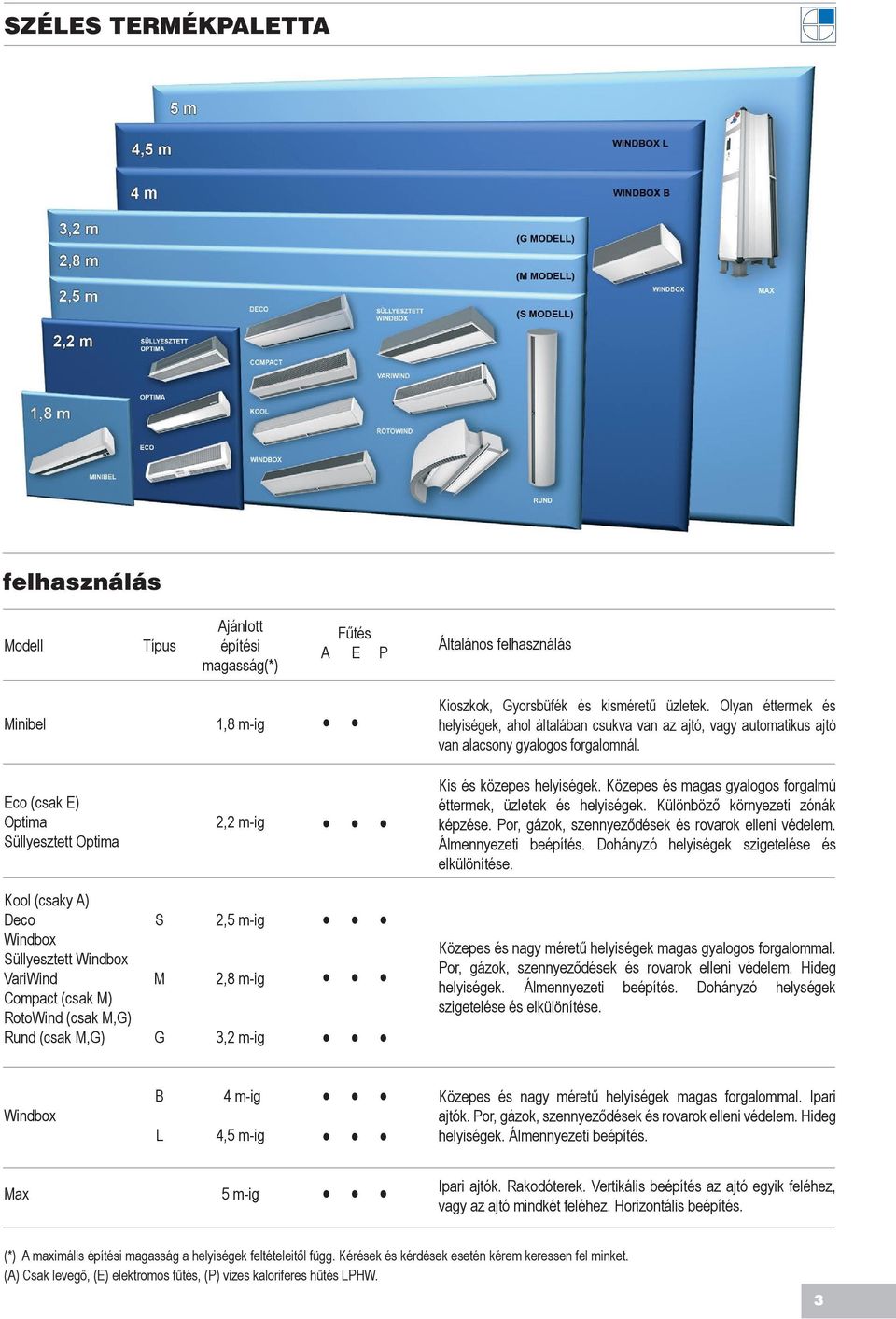

3 SZÉLES TERMÉKPALETTA felhasználás Modell Típus Ajánlott építési magasság(*) A E P Általános felhasználás Minibel 1,8 m-ig Kioszkok, Gyorsbüfék és kisméretű üzletek. Olyan éttermek és helyiségek, ahol általában csukva van az ajtó, vagy automatikus ajtó van alacsony gyalogos forgalomnál. Eco (csak E) Optima Süllyesztett Optima 2,2 m-ig Kis és közepes helyiségek. Közepes és magas gyalogos forgalmú éttermek, üzletek és helyiségek. Különböző környezeti zónák képzése. Por, gázok, szennyeződések és rovarok elleni védelem. Álmennyezeti beépítés. Dohányzó helyiségek szigetelése és elkülönítése. Kool (csaky A) Deco Windbox Süllyesztett Windbox VariWind Compact (csak M) RotoWind (csak M,G) Rund (csak M,G) S M G 2,5 m-ig 2,8 m-ig 3,2 m-ig Közepes és nagy méretű helyiségek magas gyalogos forgalommal. Por, gázok, szennyeződések és rovarok elleni védelem. Hideg helyiségek. Álmennyezeti beépítés. Dohányzó helységek szigetelése és elkülönítése. Windbox B L 4 m-ig 4,5 m-ig Közepes és nagy méretű helyiségek magas forgalommal. Ipari ajtók. Por, gázok, szennyeződések és rovarok elleni védelem. Hideg helyiségek. Álmennyezeti beépítés. Max 5 m-ig Ipari ajtók. Rakodóterek. Vertikális beépítés az ajtó egyik feléhez, vagy az ajtó mindkét feléhez. Horizontális beépítés. (*) A maximális építési magasság a helyiségek feltételeitől függ. Kérések és kérdések esetén kérem keressen fel minket. (A) Csak levegő, (E) elektromos fűtés, (P) vizes kaloriferes hűtés LPHW. 3

4 MINIBEL Légfüggönyök kereskedelmi ajtókhoz Jellemzők Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve. Alacsony zajszintű kompakt axiális ventilátorok. Az E típus fűtéssel, tartalmaz elektromos árnyékolt elemeket. Az A típus fűtés nélkül, csak légáram. Lineáris fúvókák szárnymetszetű eloxált alumínium lamellákkal. Beépített kapcsolók hűtés és fűtés szabályozására. Beépített 1,5 m kábel. Tartók mellékelve. MIN 600 A MIN 600 E MIN 900 A MIN 900 E Teljesítmény () W Feszültség V 230~1 230~1 230~1 230~1 Áram A 0,8 0,8 1,20 1,20 Fordulat rpm Légáramlás m 3 /h Teljesítmény () kw - 2,5-4 Feszültség V - 230~1-230~1 Áram A - 10,4-16,7 Hőmérséklet emelkedés ºC Súly kg ,5 13,5 Zajszint db(a) Maximális magasság (*) m 1,8 1,8 1,8 1,8 (*) Építési feltételektől függően Méretek L A B MIN MIN

5 ECO Gazdaságos Légfüggöny Kereskedelmi Ajtókhoz Jellemzők Öntartó acél ház, RAL 9010 színű bevonattal. Keresztáramú ventilátorok hagyományos 2 sebességű motorral. Elektromos PTC típusú fűtőegységek, kerámia félvezetőből. Áram kontaktorok csatolva. Az egység szabályozása infravörös távirányítóval vagy készülékbe épített sza bályzóval. Fali csatlakozók mellékelve. ECO 1000 E ECO 1200 E ECO 1500 E Teljesítmény () W 140/ / /300 Feszültség V 230V~1 230V~1 230V~1 Áram A 0,38/0,63 0,46/0,72 0,57/0,88 Fordulat rpm Légáramlás Min./Max. m 3 /h 950/ / /1625 Teljesítmény ()* kw 6 7,2 9 Feszültség V 400V~3 400V~3 400V~3 Áram A 8,7 10,4 13 Hőmérséklet emelkedés ºC 18/17 17/16 17/16 Súly kg 16 18,2 22,9 Zajszint db(a) Maximális magasság (*) m 2,2 2,2 2,2 (*) Építési feltételektől függően Méretek (*) Fali csatlakozók mellékelve L A ECO ECO ECO

6 OPTIMA Légfüggöny Kereskedelmi Ajtókhoz Jellemzők Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve alapkivitelben. Egyéb szin kérésre. Alacsony zajszintű csavart keresztáramú ventilátorok, amelyek kétsebességű külső forgórészes motorral vannak hajtva. Mikro-perforált beszívórács szűrő funkcióval van ellátva és ezáltal szükségtelené teszi az intenzív szűrő felügyeletet, csak időszakos tisztítást és lefújást igényel. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, kétfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Lineáris fúvókák szárnymetszetű eloxált alumínium lamellákkal. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. OPT 1000 A OPT 1000 P OPT 1000 E(*) OPT 1500 A OPT 1500 P OPT 1500 E(*) Teljesítmény (ventilátor) W 45/98 45/98 45/98 61/112 61/112 61/112 Feszültség V 230V~1 230V~1 230V~1 230V~1 230V~1 230V~1 Áram A 0,23/0,50 0,23/0,50 0,23/0,50 0,33/0,55 0,33/0,55 0,33/0,55 Fordulat rpm Légáramlás Min./Max. m 3 /h 750/ / / / / /1.600 Teljesítmény () kw - 6,95 4/6 3,8/5,65-10,15 6/9 3,8/5,65 Feszültség V ~3 230~ ~3 230~1 Áram A - - 5,8/8,7 15,8/23, ,7/13 15,8/23,5 Hőmérséklet emelkedés ºC - 11/15 16/16 15/15-11,5/16,5 16/17 10/10,5 Súly kg 17,5 20,5 20,5 25,5 27,5 27,5 Zajszint db(a) 41/50 41/50 41/50 43/52 43/52 43/52 Maximális magasság (**) m 2,2 2,2 2,2 2,2 2,2 2,2 (*) Az E típusok alapkivitelben elektromos fűtéssel 400 V, háron fázisú. Az E230 választható típusok 230 V egyfásizú. (**) Építési feltételektől függően. Méretek 6 L A B OPT OPT

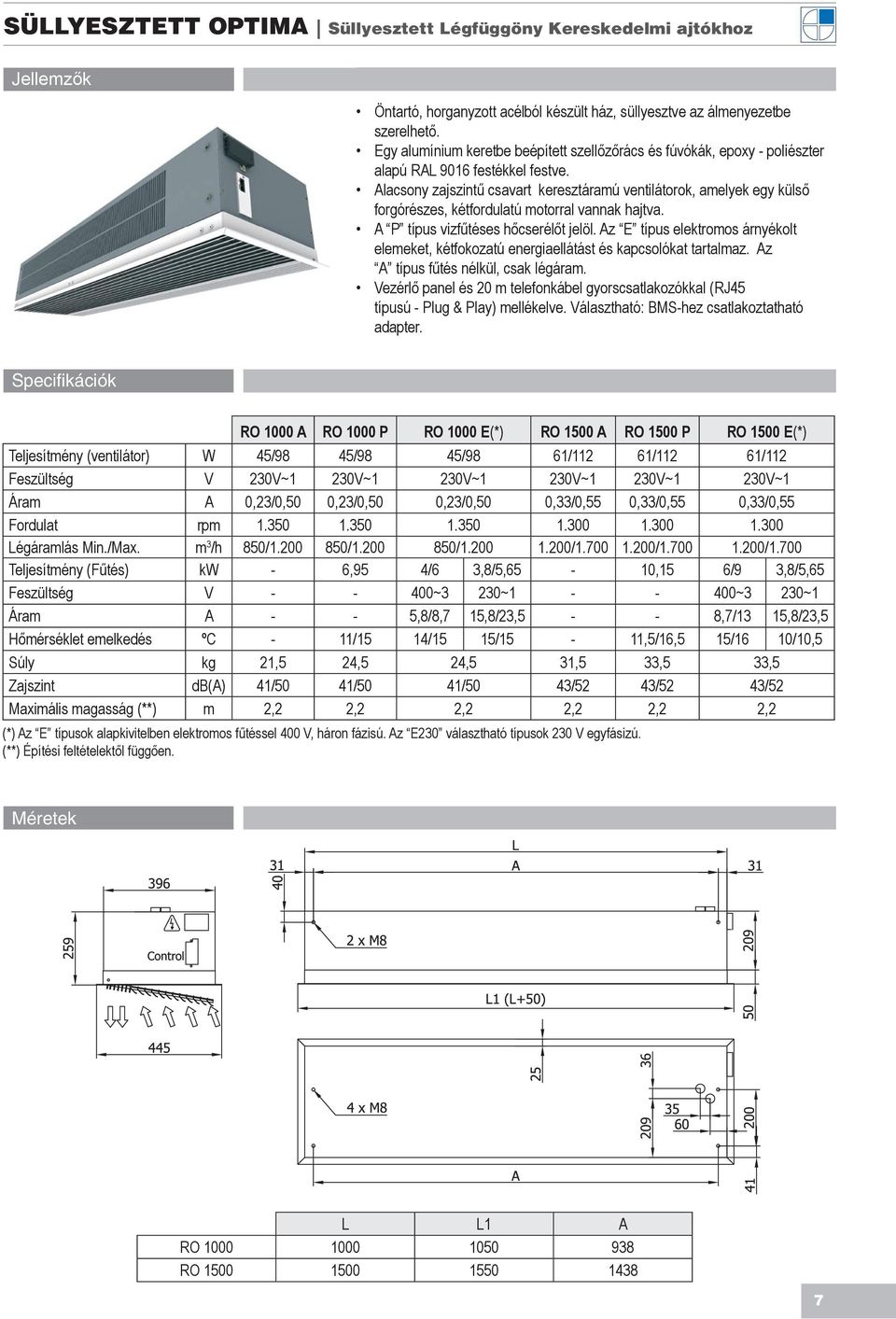

7 SÜLLYESZTETT OPTIMA Süllyesztett Légfüggöny Kereskedelmi ajtókhoz Jellemzők Öntartó, horganyzott acélból készült ház, süllyesztve az álmenyezetbe szerelhető. Egy alumínium keretbe beépített szellőzőrács és fúvókák, epoxy - poliészter alapú RAL 9016 festékkel festve. Alacsony zajszintű csavart keresztáramú ventilátorok, amelyek egy külső forgórészes, kétfordulatú motorral vannak hajtva. A P típus vizfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, kétfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. RO 1000 A RO 1000 P RO 1000 E(*) RO 1500 A RO 1500 P RO 1500 E(*) Teljesítmény (ventilátor) W 45/98 45/98 45/98 61/112 61/112 61/112 Feszültség V 230V~1 230V~1 230V~1 230V~1 230V~1 230V~1 Áram A 0,23/0,50 0,23/0,50 0,23/0,50 0,33/0,55 0,33/0,55 0,33/0,55 Fordulat rpm Légáramlás Min./Max. m 3 /h 850/ / / / / /1.700 Teljesítmény () kw - 6,95 4/6 3,8/5,65-10,15 6/9 3,8/5,65 Feszültség V ~3 230~ ~3 230~1 Áram A - - 5,8/8,7 15,8/23, ,7/13 15,8/23,5 Hőmérséklet emelkedés ºC - 11/15 14/15 15/15-11,5/16,5 15/16 10/10,5 Súly kg 21,5 24,5 24,5 31,5 33,5 33,5 Zajszint db(a) 41/50 41/50 41/50 43/52 43/52 43/52 Maximális magasság (**) m 2,2 2,2 2,2 2,2 2,2 2,2 (*) Az E típusok alapkivitelben elektromos fűtéssel 400 V, háron fázisú. Az E230 választható típusok 230 V egyfásizú. (**) Építési feltételektől függően. Méretek L L1 A RO RO

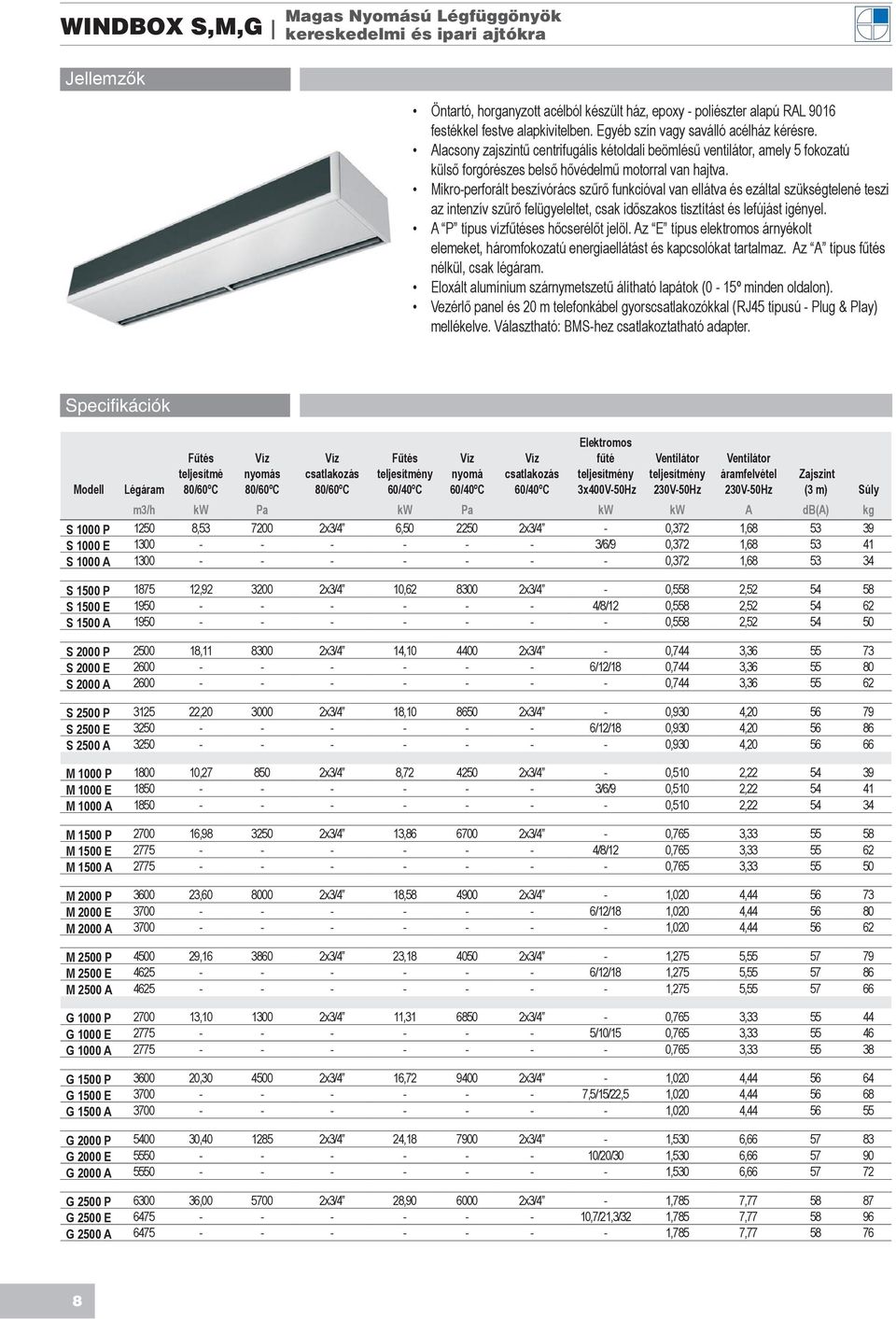

8 WINDBOX S,M,G Jellemzők Magas Nyomású Légfüggönyök kereskedelmi és ipari ajtókra Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve alapkivitelben. Egyéb szín vagy saválló acélház kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Mikro-perforált beszívórács szűrő funkcióval van ellátva és ezáltal szükségtelené teszi az intenzív szűrő felügyeleltet, csak időszakos tisztítást és lefújást igényel. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg S 1000 P , x3/4 6, x3/4-0,372 1, S 1000 E /6/9 0,372 1, S 1000 A ,372 1, S 1500 P , x3/4 10, x3/4-0,558 2, S 1500 E /8/12 0,558 2, S 1500 A ,558 2, S 2000 P , x3/4 14, x3/4-0,744 3, S 2000 E /12/18 0,744 3, S 2000 A ,744 3, S 2500 P , x3/4 18, x3/4-0,930 4, S 2500 E /12/18 0,930 4, S 2500 A ,930 4, M 1000 P , x3/4 8, x3/4-0,510 2, M 1000 E /6/9 0,510 2, M 1000 A ,510 2, M 1500 P , x3/4 13, x3/4-0,765 3, M 1500 E /8/12 0,765 3, M 1500 A ,765 3, M 2000 P , x3/4 18, x3/4-1,020 4, M 2000 E /12/18 1,020 4, M 2000 A ,020 4, M 2500 P , x3/4 23, x3/4-1,275 5, M 2500 E /12/18 1,275 5, M 2500 A ,275 5, G 1000 P , x3/4 11, x3/4-0,765 3, G 1000 E /10/15 0,765 3, G 1000 A ,765 3, G 1500 P , x3/4 16, x3/4-1,020 4, G 1500 E ,5/15/22,5 1,020 4, G 1500 A ,020 4, G 2000 P , x3/4 24, x3/4-1,530 6, G 2000 E /20/30 1,530 6, G 2000 A ,530 6, G 2500 P , x3/4 28, x3/4-1,785 7, G 2500 E ,7/21,3/32 1,785 7, G 2500 A ,785 7,

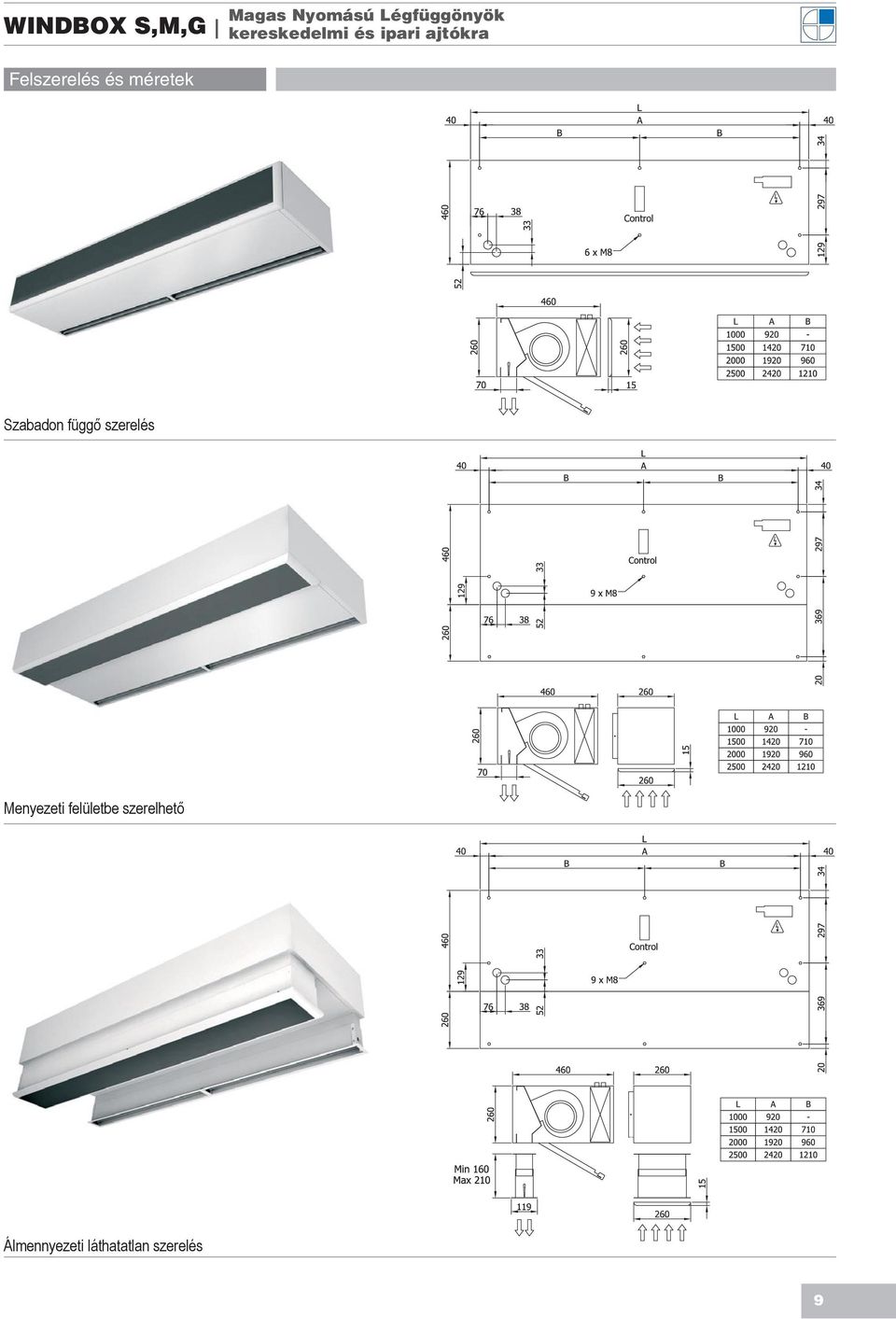

9 WINDBOX S,M,G Felszerelés és méretek Magas Nyomású Légfüggönyök kereskedelmi és ipari ajtókra Szabadon függő szerelés Menyezeti felületbe szerelhető Álmennyezeti láthatatlan szerelés 9

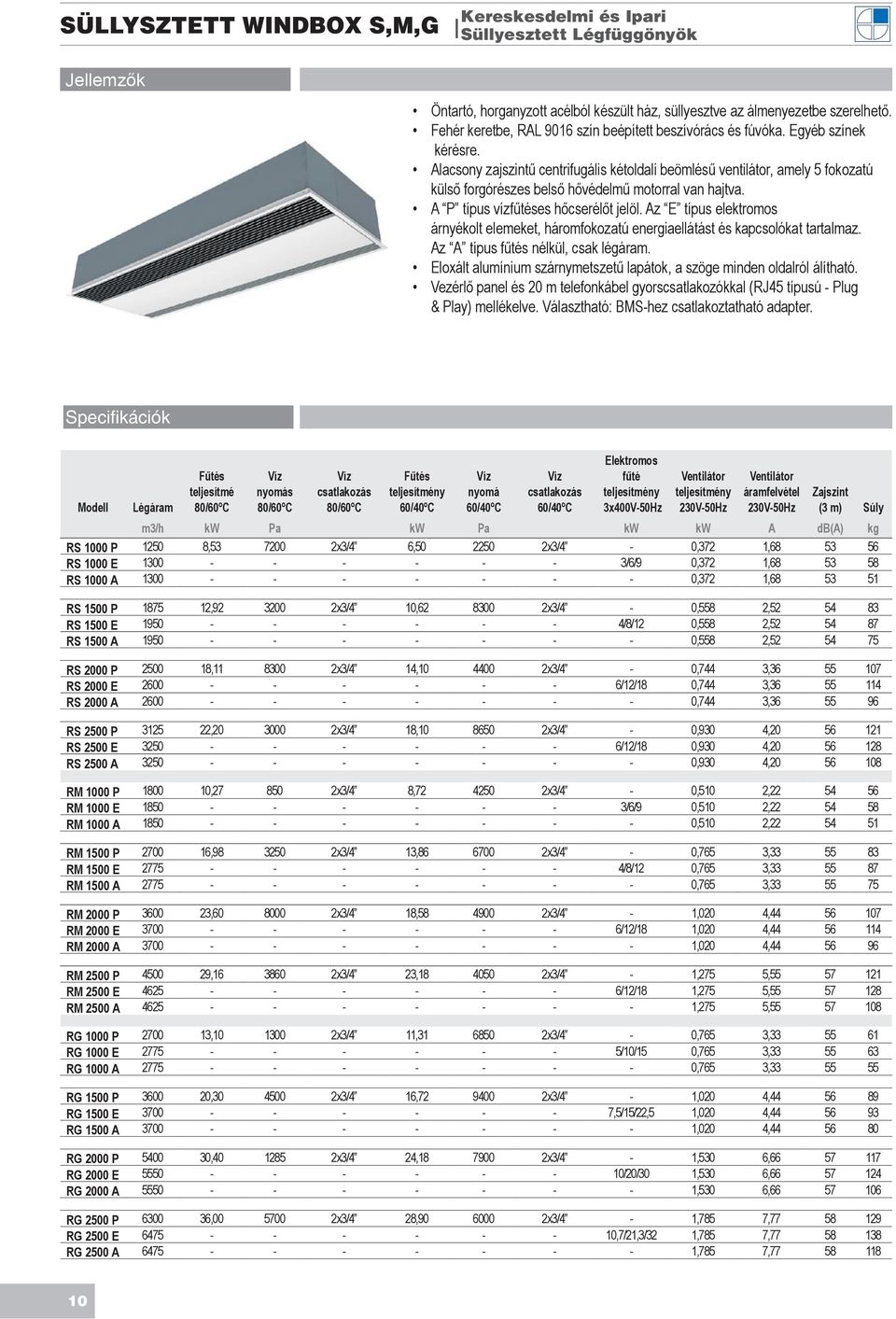

10 SÜLLYSZTETT WINDBOX S,M,G Kereskesdelmi és Ipari Süllyesztett Légfüggönyök Jellemzők Öntartó, horganyzott acélból készült ház, süllyesztve az álmenyezetbe szerelhető. Fehér keretbe, RAL 9016 szín beépített beszívórács és fúvóka. Egyéb színek kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű lapátok, a szöge minden oldalról álítható. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg RS 1000 P , x3/4 6, x3/4-0,372 1, RS 1000 E /6/9 0,372 1, RS 1000 A ,372 1, RS 1500 P , x3/4 10, x3/4-0,558 2, RS 1500 E /8/12 0,558 2, RS 1500 A ,558 2, RS 2000 P , x3/4 14, x3/4-0,744 3, RS 2000 E /12/18 0,744 3, RS 2000 A ,744 3, RS 2500 P , x3/4 18, x3/4-0,930 4, RS 2500 E /12/18 0,930 4, RS 2500 A ,930 4, RM 1000 P , x3/4 8, x3/4-0,510 2, RM 1000 E /6/9 0,510 2, RM 1000 A ,510 2, RM 1500 P , x3/4 13, x3/4-0,765 3, RM 1500 E /8/12 0,765 3, RM 1500 A ,765 3, RM 2000 P , x3/4 18, x3/4-1,020 4, RM 2000 E /12/18 1,020 4, RM 2000 A ,020 4, RM 2500 P , x3/4 23, x3/4-1,275 5, RM 2500 E /12/18 1,275 5, RM 2500 A ,275 5, RG 1000 P , x3/4 11, x3/4-0,765 3, RG 1000 E /10/15 0,765 3, RG 1000 A ,765 3, RG 1500 P , x3/4 16, x3/4-1,020 4, RG 1500 E ,5/15/22,5 1,020 4, RG 1500 A ,020 4, RG 2000 P , x3/4 24, x3/4-1,530 6, RG 2000 E /20/30 1,530 6, RG 2000 A ,530 6, RG 2500 P , x3/4 28, x3/4-1,785 7, RG 2500 E ,7/21,3/32 1,785 7, RG 2500 A ,785 7,

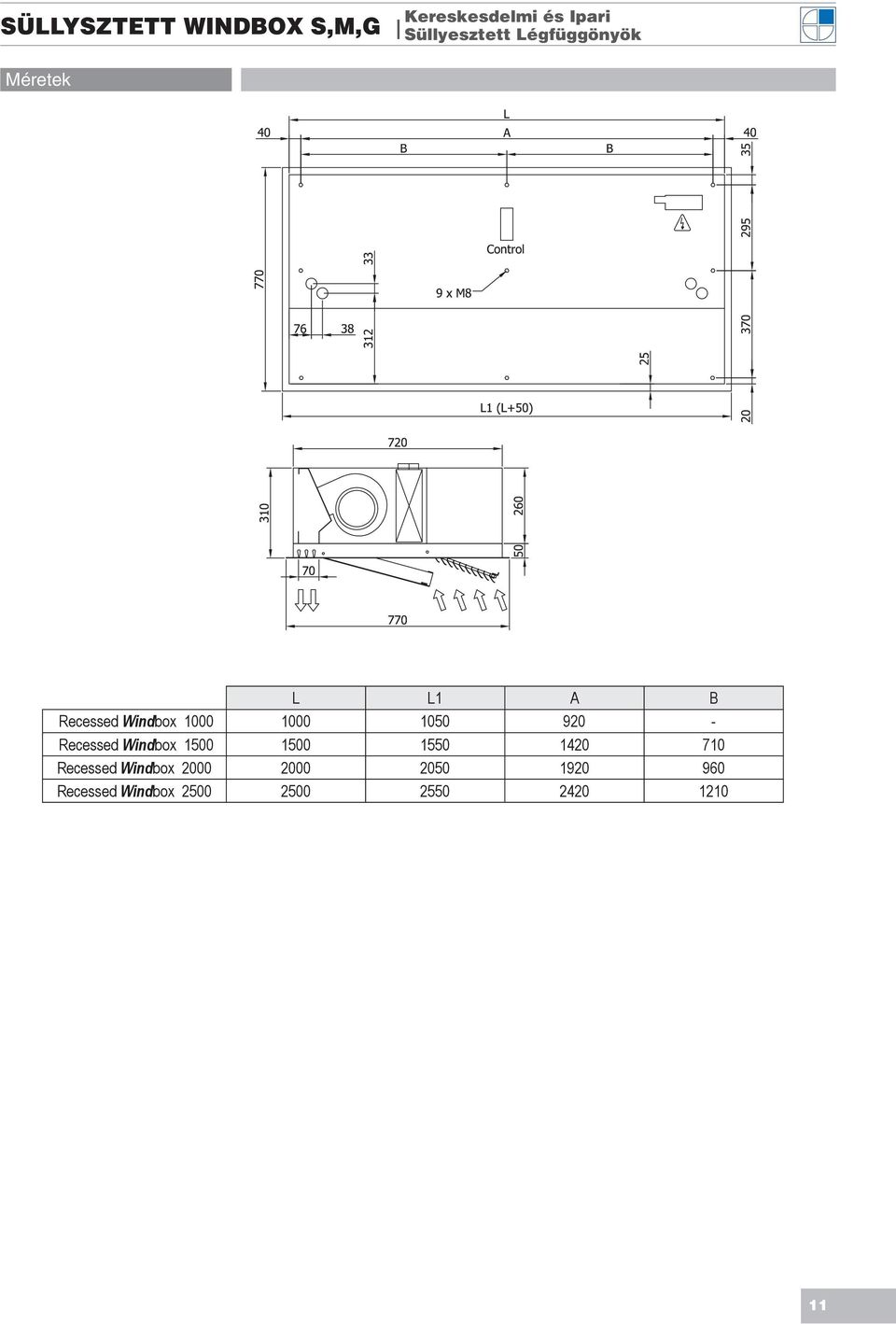

11 SÜLLYSZTETT WINDBOX S,M,G Kereskesdelmi és Ipari Süllyesztett Légfüggönyök Méretek L L1 A B Recessed Windbox Recessed Windbox Recessed Windbox Recessed Windbox

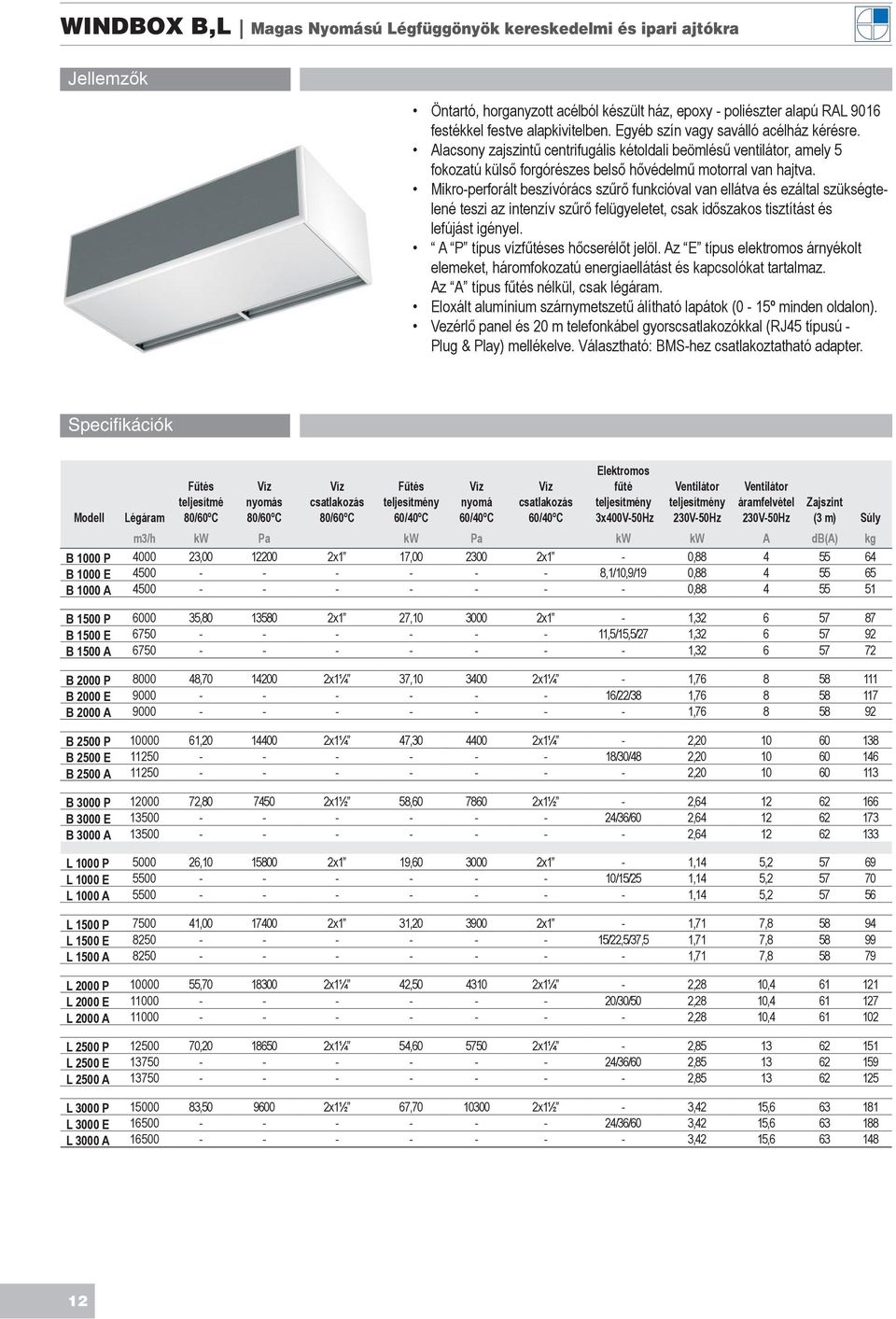

12 WINDBOX B,L Magas Nyomású Légfüggönyök kereskedelmi és ipari ajtókra Jellemzők Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve alapkivitelben. Egyéb szín vagy saválló acélház kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Mikro-perforált beszívórács szűrő funkcióval van ellátva és ezáltal szükségtelené teszi az intenzív szűrő felügyeletet, csak időszakos tisztítást és lefújást igényel. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg B 1000 P , x1 17, x1-0, B 1000 E ,1/10,9/19 0, B 1000 A , B 1500 P , x1 27, x1-1, B 1500 E ,5/15,5/27 1, B 1500 A , B 2000 P , x1¼ 37, x1¼ - 1, B 2000 E /22/38 1, B 2000 A , B 2500 P , x1¼ 47, x1¼ - 2, B 2500 E /30/48 2, B 2500 A , B 3000 P , x1½ 58, x1½ - 2, B 3000 E /36/60 2, B 3000 A , L 1000 P , x1 19, x1-1,14 5, L 1000 E /15/25 1,14 5, L 1000 A ,14 5, L 1500 P , x1 31, x1-1,71 7, L 1500 E /22,5/37,5 1,71 7, L 1500 A ,71 7, L 2000 P , x1¼ 42, x1¼ - 2,28 10, L 2000 E /30/50 2,28 10, L 2000 A ,28 10, L 2500 P , x1¼ 54, x1¼ - 2, L 2500 E /36/60 2, L 2500 A , L 3000 P , x1½ 67, x1½ - 3,42 15, L 3000 E /36/60 3,42 15, L 3000 A ,42 15,

13 WINDBOX B,L Magas Nyomású Légfüggönyök kereskedelmi és ipari ajtókra Felszerelés és méretek Szabadon függő szerelés Menyezeti felületbe szerelhető Álmennyezeti láthatatlan szerelés 13

14 DECO Dekoratív Légfüggönyök Kereskedelim Ajtókra Jellemzők A szerkezet alumínium profilokból és horganyzott lemezből készül, epoxy - poliészter alapú fehér RAL 9016 festékkel festve alapkivitelben. Egyéb színek kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Mikro-perforált szellőzőrács szűrő funkcióval van ellátva és ezáltal szükségtelené teszi az intenzív szűrő felügyeletet, csak időszakos tisztítást és lefújást igényel. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg DS 1000 P , x3/4 6, x3/4-0,372 1, DS 1000 E /6/9 0,372 1, DS 1000 A ,372 1, DS 1500 P , x3/4 10, x3/4-0,558 2, DS 1500 E /8/12 0,558 2, DS 1500 A ,558 2, DS 2000 P , x3/4 14, x3/4-0,744 3, DS 2000 E /12/18 0,744 3, DS 2000 A ,744 3, DS 2500 P , x3/4 18, x3/4-0,930 4, DS 2500 E /12/18 0,930 4, DS 2500 A ,930 4, DM 1000 P , x3/4 8, x3/4-0,510 2, DM 1000 E /6/9 0,510 2, DM 1000 A ,510 2, DM 1500 P , x3/4 13, x3/4-0,765 3, DM 1500 E /8/12 0,765 3, DM 1500 A ,765 3, DM 2000 P , x3/4 18, x3/4-1,020 4, DM 2000 E /12/18 1,020 4, DM 2000 A ,020 4, DM 2500 P , x3/4 23, x3/4-1,275 5, DM 2500 E /12/18 1,275 5, DM 2500 A ,275 5, DG 1000 P , x3/4 11, x3/4-0,765 3, DG 1000 E /10/15 0,765 3, DG 1000 A ,765 3, DG 1500 P , x3/4 16, x3/4-1,020 4, DG 1500 E ,5/15/22,5 1,020 4, DG 1500 A ,020 4, DG 2000 P , x3/4 24, x3/4-1,530 6, DG 2000 E /20/30 1,530 6, DG 2000 A ,530 6, DG 2500 P , x3/4 28, x3/4-1,785 7, DG 2500 E ,7/21,3/32 1,785 7, DG 2500 A ,785 7,

15 DECO Dekoratív Légfüggönyök Kereskedelim Ajtókra Méretek L L1 Deco Deco Deco Deco Részletek Két egység összekapcsolása (*) álítható rögzítő pontok a tartó sín segítségével Különböző színek 15

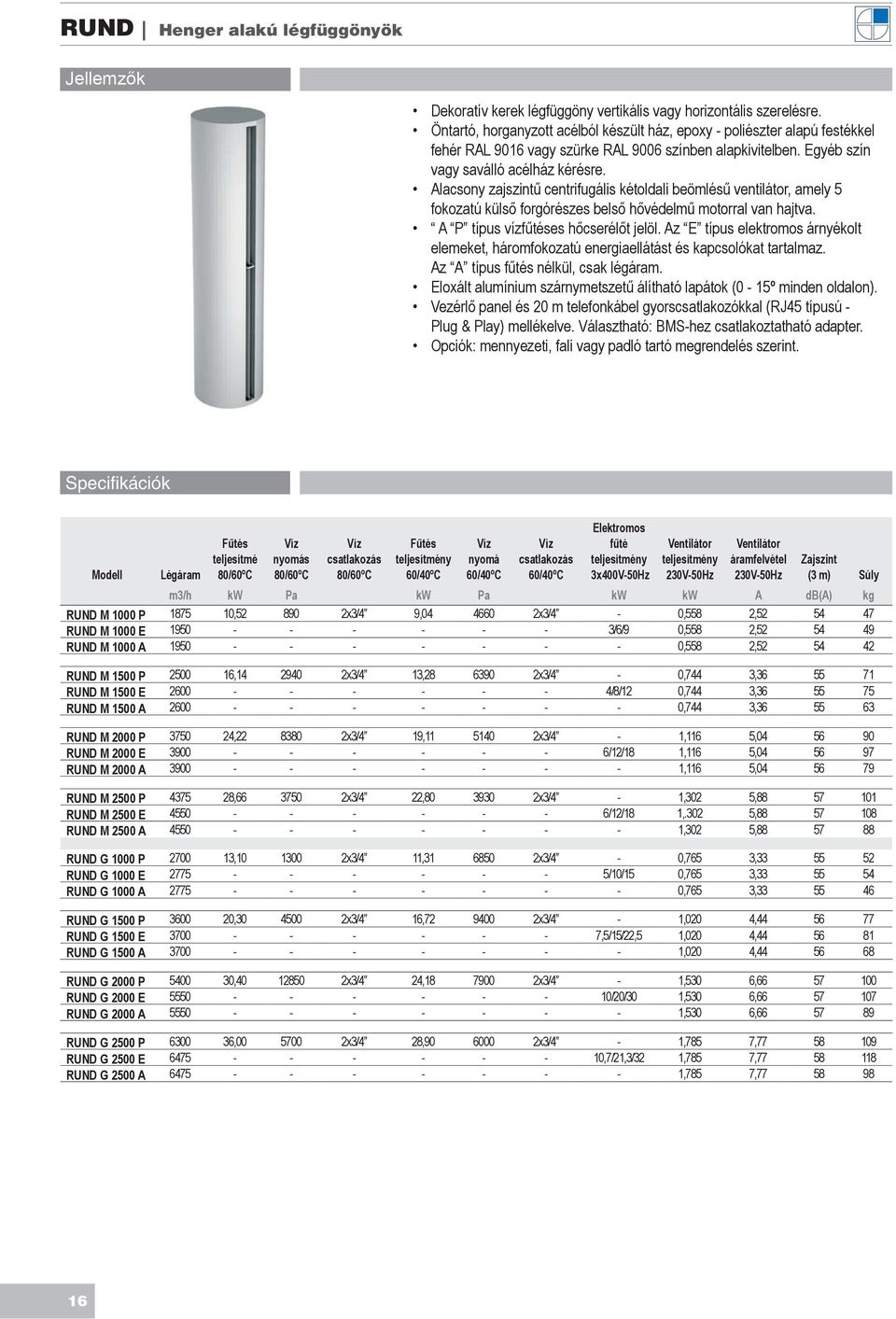

16 RUND Henger alakú légfüggönyök Jellemzők Dekoratív kerek légfüggöny vertikális vagy horizontális szerelésre. Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú festékkel fehér RAL 9016 vagy szürke RAL 9006 színben alapkivitelben. Egyéb szín vagy saválló acélház kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Opciók: mennyezeti, fali vagy padló tartó megrendelés szerint. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg RUND M 1000 P , x3/4 9, x3/4-0,558 2, RUND M 1000 E /6/9 0,558 2, RUND M 1000 A ,558 2, RUND M 1500 P , x3/4 13, x3/4-0,744 3, RUND M 1500 E /8/12 0,744 3, RUND M 1500 A ,744 3, RUND M 2000 P , x3/4 19, x3/4-1,116 5, RUND M 2000 E /12/18 1,116 5, RUND M 2000 A ,116 5, RUND M 2500 P , x3/4 22, x3/4-1,302 5, RUND M 2500 E /12/18 1,.302 5, RUND M 2500 A ,302 5, RUND G 1000 P , x3/4 11, x3/4-0,765 3, RUND G 1000 E /10/15 0,765 3, RUND G 1000 A ,765 3, RUND G 1500 P , x3/4 16, x3/4-1,020 4, RUND G 1500 E ,5/15/22,5 1,020 4, RUND G 1500 A ,020 4, RUND G 2000 P , x3/4 24, x3/4-1,530 6, RUND G 2000 E /20/30 1,530 6, RUND G 2000 A ,530 6, RUND G 2500 P , x3/4 28, x3/4-1,785 7, RUND G 2500 E ,7/21,3/32 1,785 7, RUND G 2500 A ,785 7,

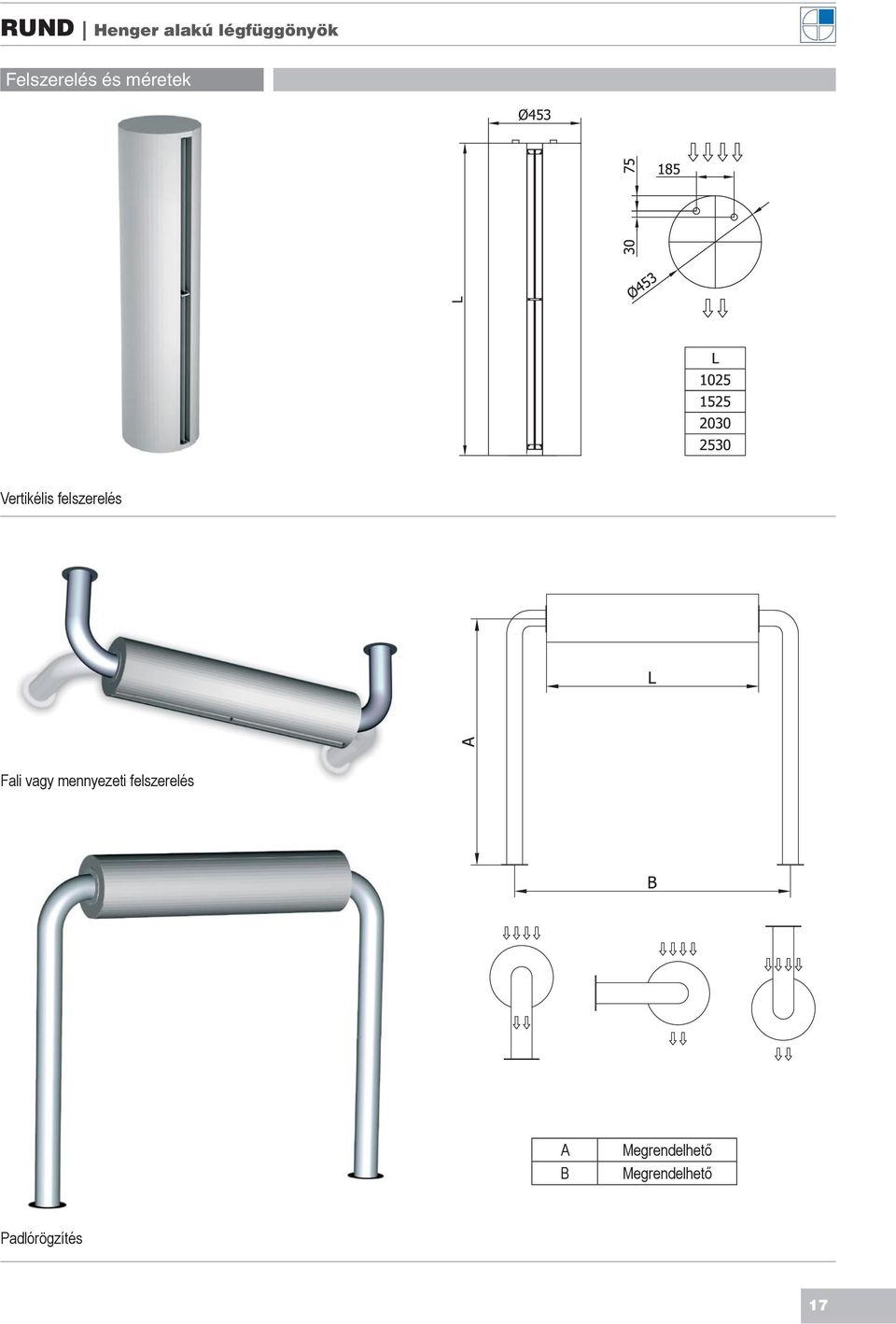

17 RUND Henger alakú légfüggönyök Felszerelés és méretek Vertikélis felszerelés Fali vagy mennyezeti felszerelés A B Megrendelhető Megrendelhető Padlórögzítés 17

18 ROTOWIND Légfüggyönyök forgó ajtókhoz Jellemzők Speciálisan kifejlesztve hogy minden forgóajtó típushoz alkalmazható legyen. Három lehetséges kivitel, méretezés megrendelés szerint. A szerkezet alumínium profilokból és horganyzott lemezből készül, epoxy - poliészter alapú fehér RAL 9016 festékkel festve alapkivitelben. Egyéb színek kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Mikro-perforált szellőzőrács szűrő funkcióval van ellátva, és ez által szükségtelené teszi az intenzív szűrő felügyeletet, csak időszakos tisztítást és lefújást igényel. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Kör alakú fúvóka eloxált alumínium szárnymetszetű álítható lapátok. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg ROTO M 1000 P , x3/4 9, x3/4-0,558 2, ROTO M 1000 E /6/9 0,558 2, ROTO M 1000 A ,558 2, ROTO M 1500 P , x3/4 13, x3/4-0,744 3, ROTO M 1500 E /8/12 0,744 3, ROTO M 1500 A ,744 3, ROTO M 2000 P , x3/4 19, x3/4-1,116 5, ROTO M 2000 E /12/18 1,116 5, ROTO M 2000 A ,116 5, ROTO M 2500 P , x3/4 22, x3/4-1,302 5, ROTO M 2500 E /12/18 1,302 5, ROTO M 2500 A ,302 5, ROTO G 1000 P , x3/4 11, x3/4-0,765 3, ROTO G 1000 E /10/15 0,765 3, ROTO G 1000 A ,765 3, ROTO G 1500 P , x3/4 16, x3/4-1,020 4, ROTO G 1500 E ,5/15/22,5 1,020 4, ROTO G 1500 A ,020 4, ROTO G 2000 P , x3/4 24, x3/4-1,530 6, ROTO G 2000 E /20/30 1,530 6, ROTO G 2000 A ,530 6, ROTO G 2500 P , x3/4 28, x3/4-1,785 7, ROTO G 2500 E ,7/21,3/32 1,785 7, ROTO G 2500 A ,785 7,

19 ROTOWIND Légfüggyönyök forgó ajtókhoz Felszerelés és méretek RotoWind légfüggönyök méretre szabhatóak bármilyen típusú forgó ajtóhoz a következő kivitelek alapján: Felszerelés a tetejére, belső befúvás. Felszerelés a tetejére, külső befúvás. Álmenyezeti, külső befúvás. 19

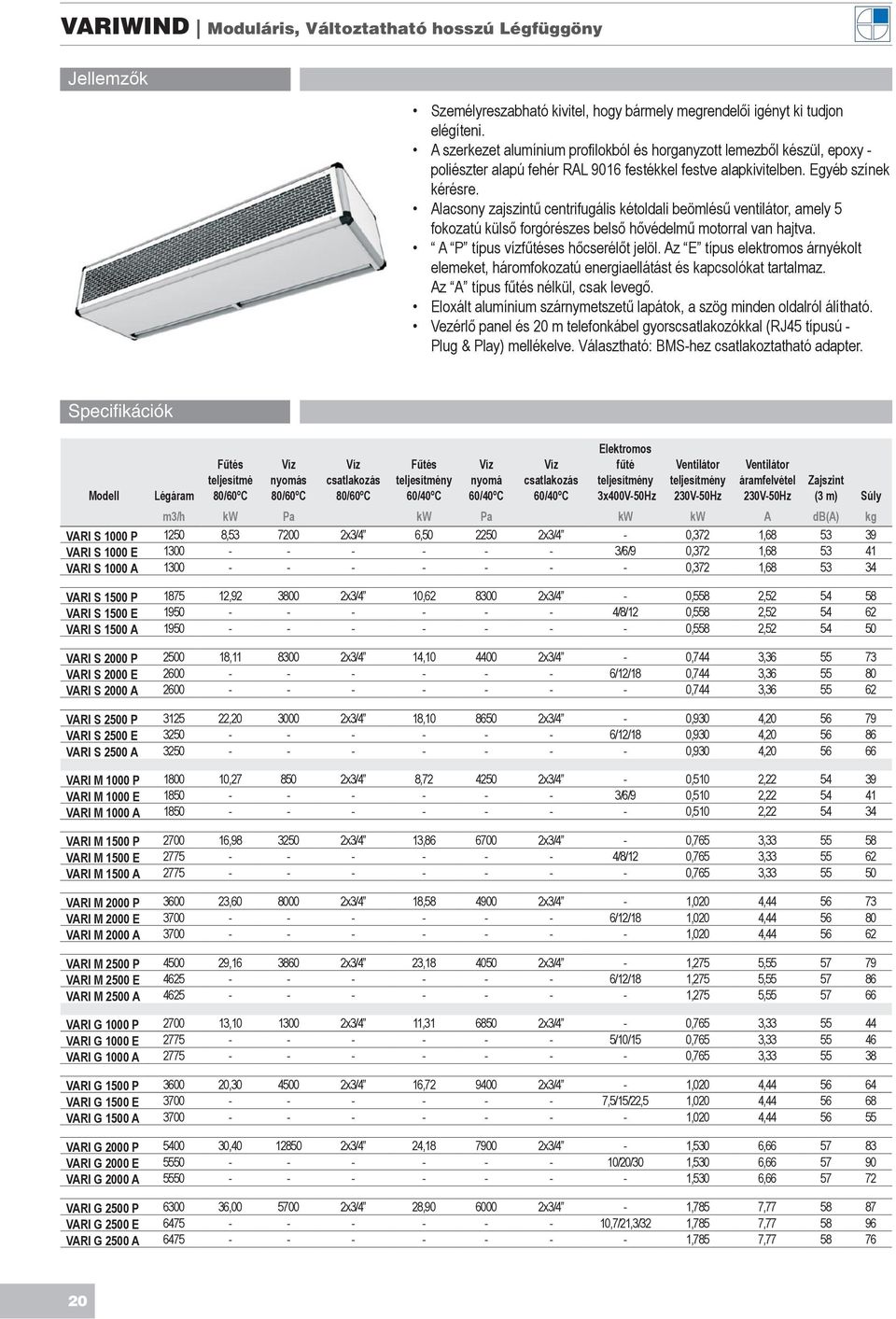

20 VARIWIND Moduláris, Változtatható hosszú Légfüggöny Jellemzők Személyreszabható kivitel, hogy bármely megrendelői igényt ki tudjon elégíteni. A szerkezet alumínium profilokból és horganyzott lemezből készül, epoxy - poliészter alapú fehér RAL 9016 festékkel festve alapkivitelben. Egyéb színek kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak levegő. Eloxált alumínium szárnymetszetű lapátok, a szög minden oldalról álítható. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg VARI S 1000 P , x3/4 6, x3/4-0,372 1, VARI S 1000 E /6/9 0,372 1, VARI S 1000 A ,372 1, VARI S 1500 P , x3/4 10, x3/4-0,558 2, VARI S 1500 E /8/12 0,558 2, VARI S 1500 A ,558 2, VARI S 2000 P , x3/4 14, x3/4-0,744 3, VARI S 2000 E /12/18 0,744 3, VARI S 2000 A ,744 3, VARI S 2500 P , x3/4 18, x3/4-0,930 4, VARI S 2500 E /12/18 0,930 4, VARI S 2500 A ,930 4, VARI M 1000 P , x3/4 8, x3/4-0,510 2, VARI M 1000 E /6/9 0,510 2, VARI M 1000 A ,510 2, VARI M 1500 P , x3/4 13, x3/4-0,765 3, VARI M 1500 E /8/12 0,765 3, VARI M 1500 A ,765 3, VARI M 2000 P , x3/4 18, x3/4-1,020 4, VARI M 2000 E /12/18 1,020 4, VARI M 2000 A ,020 4, VARI M 2500 P , x3/4 23, x3/4-1,275 5, VARI M 2500 E /12/18 1,275 5, VARI M 2500 A ,275 5, VARI G 1000 P , x3/4 11, x3/4-0,765 3, VARI G 1000 E /10/15 0,765 3, VARI G 1000 A ,765 3, VARI G 1500 P , x3/4 16, x3/4-1,020 4, VARI G 1500 E ,5/15/22,5 1,020 4, VARI G 1500 A ,020 4, VARI G 2000 P , x3/4 24, x3/4-1,530 6, VARI G 2000 E /20/30 1,530 6, VARI G 2000 A ,530 6, VARI G 2500 P , x3/4 28, x3/4-1,785 7, VARI G 2500 E ,7/21,3/32 1,785 7, VARI G 2500 A ,785 7,

21 VARIWIND Moduláris, Változtatható hosszú Légfüggöny Felszerelés és méretek VariWind légfüggöny vevő megrendelésre készül bármilyen hosszban egészen 3 m-ig. Standard L Megrendelhető L Variwind Variwind Variwind Variwind Szabadon függő szerelés Menyezeti felületbe szerelhető Álmennyezeti láthatatlan szerelés 21

22 KOOL Jellemzők Nagy sebességű Légfüggönyök Hideg Raktárak és Hűtőházakhoz Speciálisan hideg raktárak és hűtőházak ajtóira kifejlesztve. Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve alapkivitelben. Egyéb szín vagy rozsdamentes acélház kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Perforált beszívórács nagy beszívófelülettel. Ezáltal minimalizálja a nyomásesést, nem szükséges a szűrő. Választható lapos mikro-perforált beszívóráccsal, amely elegánsabb, alkalmas kereskedelmi ajtókhoz, ahol nem szükséges a fűtés. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. nélkül, csak levegő teljesíítmény áramfelvétel Zajszint (3 m) Súly Modell Légáram m3/h kw A db(a) kg KS 1000 A ,372 1, KS 1500 A ,558 2, KS 2000 A ,744 3, KS 2500 A ,930 4, KM 1000 A ,510 2, KM 1500 A ,765 3, KM 2000 A ,020 4, KM 2500 A ,275 5, KG 1000 A ,765 3, KG 1500 A ,020 4, KG 2000 A ,530 6, KG 2500 A ,785 7, Méretek 22

23 COMPACT Nagy sebességű és kompakt légfüggönyök Jellemzők Magas nyomású és kis méretű légfüggönyök. Öntartó, horganyzott acélból készült ház, epoxy - poliészter alapú RAL 9016 festékkel festve alapkivitelben. Egyéb szín vagy saválló acélház kérésre. Alacsony zajszintű centrifugális kétoldali beömlésű ventilátor, amely 5 fokozatú külső forgórészes belső hővédelmű motorral van hajtva. Perforált szellőzőrács nagy beszívófelülettel. Ezáltal minimalizálja a nyomásesést, nem szükséges a szűrő. Eloxált alumínium szárnymetszetű lapátok, a szög minden oldalról állítható. Az összes típus fűtés nélkül, csak légáram. Vezérlő panel és 20 m telefonkábel gyorscsatlakozókka (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. áramfelvétel Zajszint (3 m) Súly Modell Légáram nélkül, csak levegő m3/h kw A db(a) kg COM ,62 3, COM ,83 4, COM ,24 6, COM ,45 7, Méretek L COM COM COM COM

24 MAX Légfüggönyök Ipari Ajtókhoz Jellemzők MAX légfüggönyök általában vertikálisan vannak szerleve, de az ipari ajtók fölött horizontálisan is szerelhetőek. Teherbíró kétkamrás alumínium profilokból és tűzihorganyzott acél panelekből készült ház, fehér RAL 9016 színnel festve. Egyéb színek megrendelésre. Axiális ventilátor külső forgórészes belső hővelemmel ellátott, ötfordulatú motorral hajtva. Extrémen alacsony zajszint. Nem igényel karbantartást. A P típus vízfűtéses hőcserélőt jelöl. Az E típus elektromos árnyékolt elemeket, háromfokozatú energiaellátást és kapcsolókat tartalmaz. Az A típus fűtés nélkül, csak légáram. Eloxált alumínium szárnymetszetű álítható lapátok (0-15º minden oldalon). Vezérlő panel és 20 m telefonkábel gyorscsatlakozókkal (RJ45 típusú - Plug & Play) mellékelve. Választható: BMS-hez csatlakoztatható adapter. Modell Légáram teljesítmé nyomás nyomá Elektromos fűté 3x400V-50Hz áramfelvétel Zajszint (3 m) Súly m3/h kw Pa kw Pa kw kw A db(a) kg MAX 2 P , x1¼ 34, x1¼ - 0,68 2, MAX 2 E ,7/22,9/36,6 0,68 2, MAX 2 A ,68 2, MAX 3 P , x1¼ 53, x1¼ - 1,02 4, MAX 3 E ,7/34,7/55,4 1,02 4, MAX 3 A ,02 4, MAX 4 P , x1¼ 74, x1¼ - 1,36 5, MAX 4 E ,8/46,4/74,2 1,36 5, MAX 4 A ,36 5, MAX 5 P , x1¼ 93, x1¼ - 1,70 7, MAX 5 E ,8/58,2/93 1,70 7, MAX 5 A ,70 7, Méretek L MAX MAX MAX MAX

25 VEZÉRLÉS ÉS SZABÁLYOZÁS Két féle vezérlő, mindkető az egyszerű és gyors Plug & Play ra alkalmas, nincsen hibázási lehetőség a RJ45 gyorscsatlakozós telefonkábellel. A digitális adatátvitel a vezérlő és a légfüggöny között nagyon megbízható, adatveszteség még nagy távolságokon sem lép fel. Minden vezérlő külsőleg ON/OFF állásba állítható és belső memórával rendelkezik (áramkiesés esetén az egység visszaáll a kiválasztott álapotba). 2 Fordulatú Alkalmas az Optima és Süllyesztett Optima légfüggönyökhez CW-2AO-NE Csak levegő és víz vezérlő 2 fordulatú ventilátor CE-2AO-NE Elektromos vezérlő ctrical control panel 2 ventilátor gyorsaság és 2 hűtő fokozat 5 Fokozatú Tartomány Alkalmas a következő légfüggöny típusokhoz: Windbox, Süllyesztett Windbox, Deco, Rund, Rotowind, Variwind, Compact és Max. CA-5AW-NE Csak levegő vezérlő 5 fokozatú ventilátor CW-5AW-NE vezérlő 5 fokozatos ventilátor és elektromos szelep kapcsoló CE-5AW-NE Elektromos vezérlő 5 ventilátor fokozat 3 fűtési fok D-805 Hand/Auto vezérlő (Választható) Manuális vagy automaikus működtetés. Kiegészítő funkciók fagyvédelmi szenzorral, ajtó érintkezővel és termosztát Általános vezérl k TD Digital Thermostat A fűtés fokot és a ventilátor fokozatot szabályozza a hőmerséklet és kiválasztott program alapján. Csak elektromos egységekhez Interface Lehetővé teszi egy központi felügyeleti rendszerbeli csatlakoztatást (mint a BMS) Programozható Szabályzók CT Total Control Minden légfüggöny típushoz alkalmas, az Optima-tól egészen a Max-ig (kivéve Minibel and Eco). Csak légáram, víz és elektromosan fűtött egységekre egyaránt alkalmas. Kiegészítő eszközök: fagyvédelmi szenzor, ajtó érintkező, termosztát Időzítés: 3 külön ON/OFF a hét minden napjára. Digitális kijelző: óra, ventilátor fordulatszám, fűtési tartomány, áram és kívánt hőmérséklet Manuális vagy automatikus működés programozható tulajdonságokkal. 25

26 LÉGFÜGGÖNYÖK Több légfüggöny csatlakoztatása Accessories Falikonzolok, lábazat, rezgéscsillapítók Egy szabályzóval szabályozható az összes egység Ajtó érintkező, termosztátos szelep, szolenoid szelep, fagyvédelmi szenzor, környezeti termosztát Kábel, hosszabítható adapter 26

27 GALÉRIA Optima Bevásárló központban Windbox Mennyezeti szerelés Süllyesztett Optima Álmennyezeti felszerelésre tervezve Rotowind Megrendelés szerint minden forgó ajtóhoz Windbox Szabadon függő szerelés egy nagy bevásárló központban Windbox Torony két vertikális egységből Rund Néhány egymást követő egység horizontálisan szerelve Speciális egységek Vevő igényeinek megfelelően kifejlesztve 27

28 Conca de Barberà, 6 - Pol. Pla de la Bruguera E CASTELLAR DEL VALLÈS (Barcelona) Spain Telf Fax airtecnics@airtecnics.com Forgalmazó: Rosenberg Hungária Kft József Attila u H-2532 Tokodaltáro Tel: Fax: NOFCAT03495 R0
