A szigetelanyagok fajtái

Átírás

1

2 A szigetelanyagok fajtái Szervetlen Szerves Ásványgyapot (MW) Mesterséges Természetes Üveggyapot (GMW) Kzetgyapot (RMW) Duzzasztott perlit Habüveg stb. Polisztirol Expandált (EPS), Extrudált (XPS) Poliuretán PUR Fenol Poliészter Polietilén (XPE) stb. Parafa Kókuszrost Gyapjú Gyapot Len Kender Fagyapot, Selyem Szalma stb.

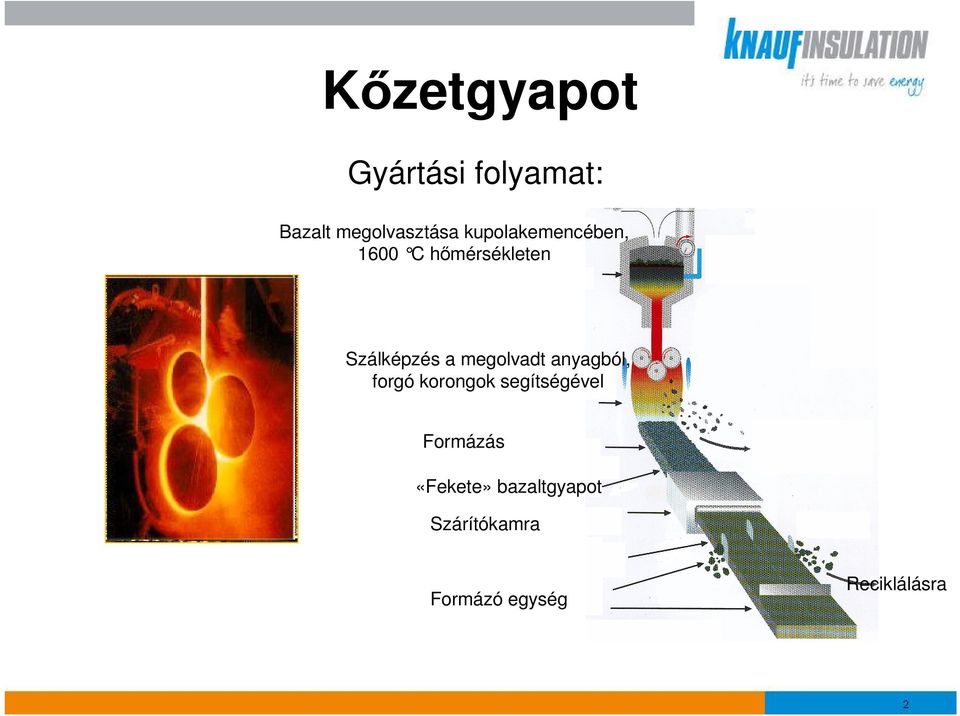

3 K zetgyapot Gyártási folyamat: Bazalt megolvasztása kupolakemencében, 1600 C h mérsékleten Szálképzés a megolvadt anyagból, forgó korongok segítségével Formázás «Fekete» bazaltgyapot Szárítókamra Formázó egység Reciklálásra

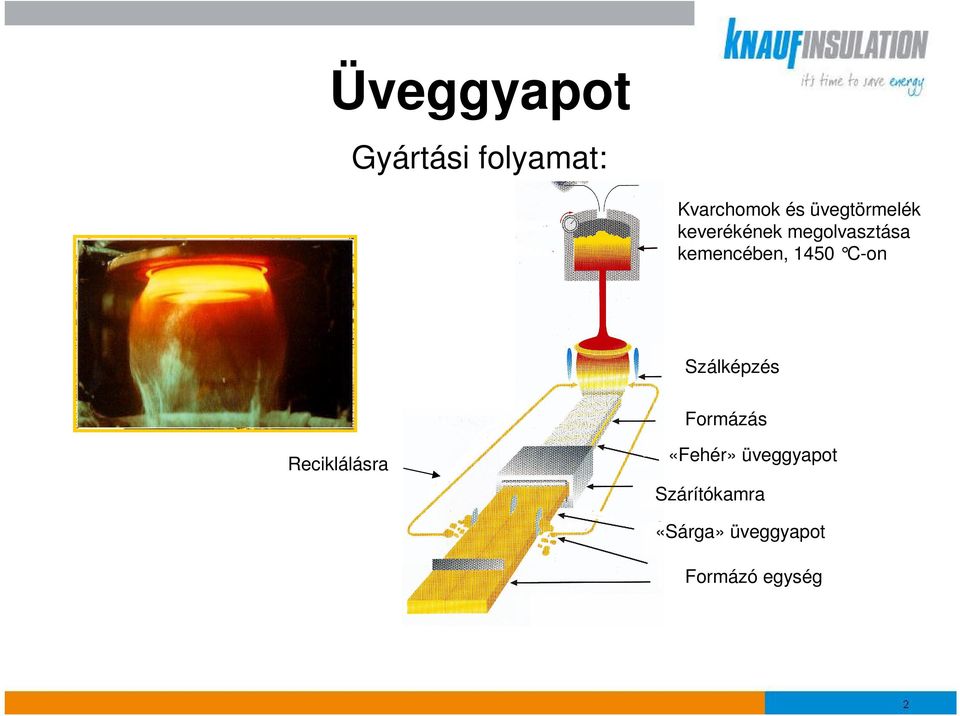

4 Üveggyapot Gyártási folyamat: Kvarchomok és üvegtörmelék keverékének megolvasztása kemencében, 1450 C-on Szálképzés Formázás Reciklálásra «Fehér» üveggyapot Szárítókamra «Sárga» üveggyapot Formázó egység

5 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Hszigetel képesség kis lambda érték D = 0,032-tl 0,040 W / m.k-ig Hideg évszak Meleg évszak

6 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Hszigetel képesség kis lambda érték A különböz termékek összehasonlítása során ügyelni kell, hogy a hvezetési tényezknek a termékszabványokban elírt ún. közölt (deklarált) értékeit vegyük figyelembe, mivel azokért a gyártó felelsséget vállal. - közölt (deklarált) hvezetési tényez = D Hvezetési tényez (lambda): Az anyagot jellemz szám, amely megmutatja, hogy egységnyi vastagságú anyag egységnyi felületén mekkora hmennyiség áramlik át egységnyi hmérsékletkülönség esetén. Mértékegysége: W/mK Minél kisebb a lambda értéke, annál jobb hszigetel anyagról beszélünk. Jó hszigetel az anyag, ha a hvezetési tényezje 0,05 W/mK Néhány hszigetelanyag hvezetési tényezje: expandált polisztirol: ~0,04 W/mK poliuretán hab: ~0,03 W/mK habüveg: ~ 0,05 W/mK fagyapot: ~ 0,08 W/mK

7 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Hszigetel képesség nagy hvezetési ellenállás Hvezetési ellenállás (R): Megmutatja, hogy egy épületszerkezet adott vastagságú rétege mekkora hszigetel képességgel rendelkezik. Mértékegysége: m²k/w. R = d / A hszigetelési ellenállás a termék vastagságával egyenes arányban n minél vastagabb az anyag, annál jobb a hszigetel képessége. A hszigetelési ellenállás a termék hvezetési tényezjével fordított arányban n - minél kisebb a termék lambda értéke, annál jobb a hszigetel képessége.

8 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Jó páradiffúzió alacsony páradiffúziós ellenállás: = 1,3 3,5

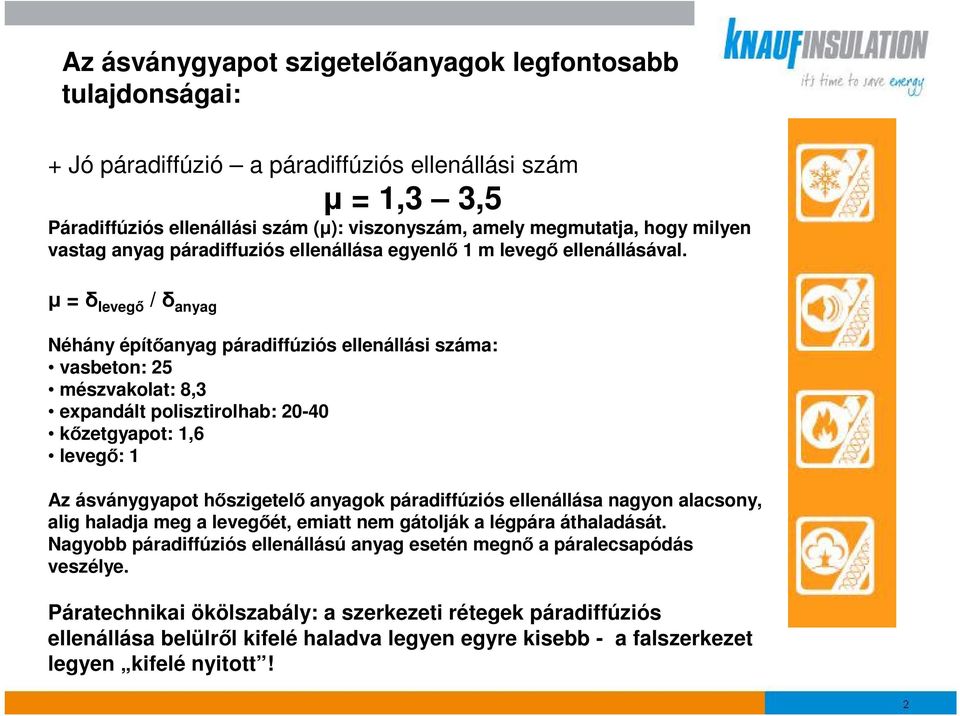

9 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Jó páradiffúzió a páradiffúziós ellenállási szám = 1,3 3,5 Páradiffúziós ellenállási szám (): viszonyszám, amely megmutatja, hogy milyen vastag anyag páradiffuziós ellenállása egyenl 1 m leveg ellenállásával. = leveg / anyag Néhány építanyag páradiffúziós ellenállási száma: vasbeton: 25 mészvakolat: 8,3 expandált polisztirolhab: kzetgyapot: 1,6 leveg: 1 Az ásványgyapot hszigetel anyagok páradiffúziós ellenállása nagyon alacsony, alig haladja meg a levegét, emiatt nem gátolják a légpára áthaladását. Nagyobb páradiffúziós ellenállású anyag esetén megn a páralecsapódás veszélye. Páratechnikai ökölszabály: a szerkezeti rétegek páradiffúziós ellenállása belülrl kifelé haladva legyen egyre kisebb - a falszerkezet legyen kifelé nyitott!

10 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Nem éghetek javítják az épületszerkezet tzvédelmi biztonságát + Az ásványgyapot szigetelanyagok többsége az A1 osztályba tartozik A kzetgyapot szálak olvadáspontja > 1000 C A kzetgyapot szálak alkalmazási tartománya: 250 C 750 C

11 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Tzvédelmi osztályba sorolás: MSZ EN Az ásványgyapot szigetelanyagok többsége az A1 osztályba tartozik Építési termékek tzvédelmi osztályai (a padlóburkolatok kivételével) Besorolás alapja A1 A2 B, C, D E F Vizsgálati szabvány MSZ EN ISO 1182 és MSZ EN ISO 1716 MSZ EN ISO 1182 és MSZ EN ISO 1716 EN EN és EN ISO EN ISO Nem éghetõség vizsgálata Égéshõ meghatározása Nem éghetõség vizsgálata Égéshõ meghatározása SBI - Építési termékek vizsgálata (a padlóburkolatok kivételével) egy égõ tárgy hõhatása esetén SBI - Építési termékek vizsgálata (a padlóburkolatok kivételével) egy égõ tárgy hõhatása esetén Építési termékek gyúlékonysága közvetlen lánghatás mellett Építési termékek gyúlékonysága közvetlen lánghatás mellett Nincs megadva követelmény Vizsgálat

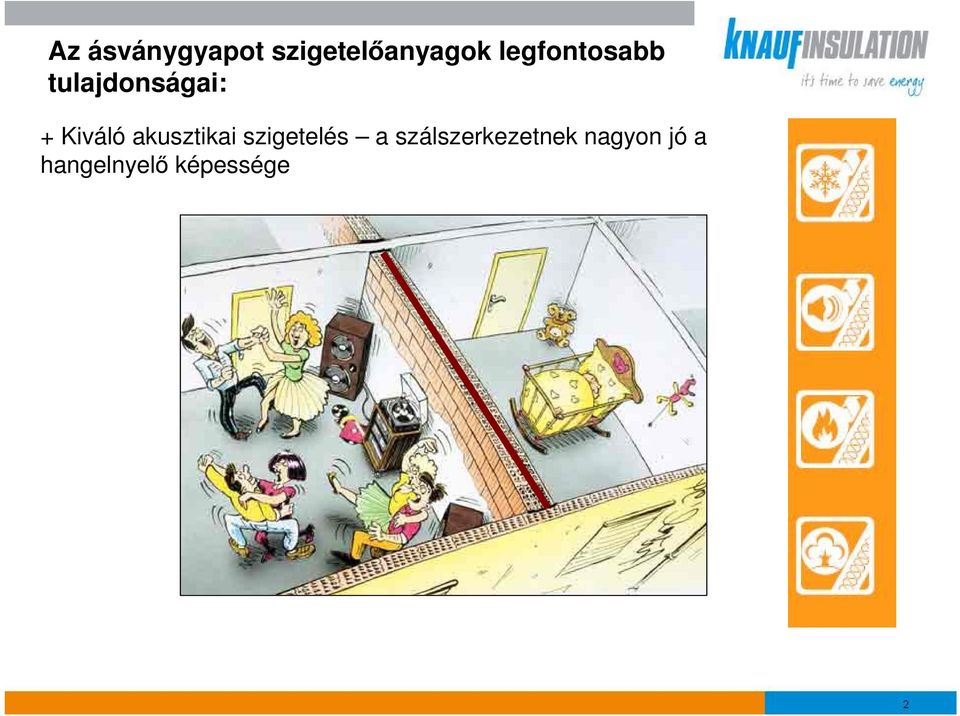

12 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Kiváló akusztikai szigetelés a szálszerkezetnek nagyon jó a hangelnyel képessége

13 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Kiváló akusztikai szigetelés a szálszerkezetnek nagyon jó a hangelnyel képessége Hangelnyelés alapja: elnyelt + visszavert hangenergia/beérkez hangenergia W be = W v + W e Hangelnyelési tényez = W e / W be Egyadatos szám súlyozott hangelnyelési tényez: w (a különböz frekvenciákon, 50 és Hz között oktávonként vizsgált hangelnyelés helyett) Tájékoztató adatok: = 0 beton falfelület (tökéletes visszaverdés) = 1 nyitott ablak (teljes hangelnyelés)

14 Épületszerkezetek akusztikai jellemzi: Épületszerkezet R L n R L n Falak teherhordó, válaszfal, homlokzati, bels, falazott, szerelt stb.) X Födém (épületen belül) X X Ablakok X Ajtó (bels, erkély, bejárati stb.) X Álmennyezet X X* X* Falburkolat X X** Padlóburkolat (lágy, kemény, hajlékony, úszó stb.) X* X* Megjegyzés: * a födémszerkezethez képest ** a falszerkezethez képest

15 Az ásványgyapot szigetelanyagok további jellemzi: + Könnyen vághatóak + Jó összeférhetség a többi épületszerkezeti elemmel + Vegyileg semlegesek (nem lépnek reakcióba más építanyagokkal) + Egészségügyi jellemz (a szálak max. 28 nap alatt eltávoznak a szervezetbl) + Szervetlen anyagok nem penészednek + Az üveggyapot összenyomható

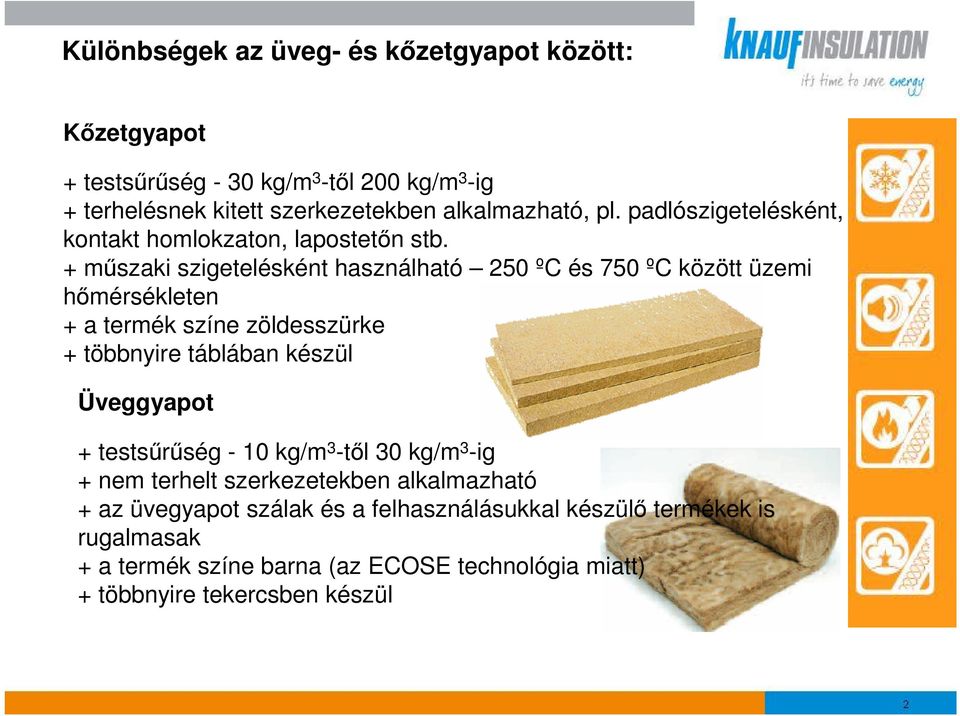

16 Különbségek az üveg- és kzetgyapot között: Kzetgyapot + testsrség - 30 kg/m 3 -tl 200 kg/m 3 -ig + terhelésnek kitett szerkezetekben alkalmazható, pl. padlószigetelésként, kontakt homlokzaton, lapostetn stb. + mszaki szigetelésként használható 250 ºC és 750 ºC között üzemi hmérsékleten + a termék színe zöldesszürke + többnyire táblában készül Üveggyapot + testsrség - 10 kg/m 3 -tl 30 kg/m 3 -ig + nem terhelt szerkezetekben alkalmazható + az üvegyapot szálak és a felhasználásukkal készül termékek is rugalmasak + a termék színe barna (az ECOSE technológia miatt) + többnyire tekercsben készül

17 KNAUF INSULATION MEGOLDÁSOK AZ ÉPÜLETSZERKEZETEKBEN Magastetk padlásfödémei Tettér Válaszfal Lapostet Átszellztetett homlokzat Mszaki szigetelések Küls falak Kontakt homlokzatok Pincék Padlók

18 A K ZETGYAPOT TERMÉKEK TÍPUSAI ÉS MÉRETEI: - Különböz felületképzések - Tekercsek - Paplanok - Ömlesztett anyag - Cs héjak - Speciális termékek - Táblák - Vastagság mm (az FKL vastagabb) - Tests r ség kg/m3

19 Miért kell hszigetelni? Az épületek hveszteségének jelents része ez akár 30-55% is lehet - a falazatokon keresztül távozik. A bal oldali hfokesési görbe azt mutatja, hogy télen a falazat egy része (kb. harmada) a negatív hmérsékleti tartományba eshet. Emiatt a fal htároló képessége is csökken. A falszerkezetben káros feszültségek alakulnak ki, amelyek az épület élettartamát csökkentik. Hszigetelés alkalmazásával a falszerkezet teljes vastagságával a pozitív hmérsékleti tartományban helyezkedik el. A hszigetelés elnyös tulajdonságai nemcsak télen, a ftési költségek megtakarításában jelentkeznek, hanem nyáron, a kellemes bels klíma biztosításával is. Ezzel energiát és pénzt takarítunk meg, hiszen télen kevesebbet ftünk (a ftési energia akár 30%-kal is csökkenthet), nyáron pedig nincs szükség klíma berendezésre % hveszteség + 30% ftésenergianyereség

20 Mi kell a jó közérzethez? Meleg határolófelület (jó hszigetelés falak) Jól tömített ablakok Páraelnyel falfelületek Jó htároló képesség/jó hszigetelés falak % hveszteség T átlag = (T leveg + T fal )/2 A helyiség léghmérsékletét a leveg és a fal felületi hmérsékletének átlagából számoljuk. Jól hszigetelt fal = magasabb felületi hmérséklet, emiatt alacsonyabb léghmérséklet alkalmazható. + 30% ftésienergianyereség

21 Falazott szerkezet hszigetelés nélkül Küls tér A hfokesési görbén látható, hogy télen a falazat egy része (a vastagságának kb. fele) a negatív hmérsékleti tartományba esik. Emiatt a fal htároló képessége csökken, felületén páralecsapódás lép(het) fel. Romlik a fal htehetetlensége, nagyobb lesz a hingadozás az épületben. A falszerkezetben káros feszültségek alakulnak ki, amelyek csökkentik az épület élettartamát. Bels tér

22 Hszigetelés elhelyezése a bels falsíkon Küls tér A hfokesési görbén látható, hogy a teljes falszerkezet a negatív hmérsékleti tartományba esik. Emiatt a fal htároló képessége megsznik. A falszerkezet bels felülete a negatív hmérsékleti tartományba esik nagy a páralecsapódás veszélye! Állandó használatú helyiségekben párazáró burkolat (tapéta stb.) beépítése szükésges. Bels oldali hszigetelés esetén a falszerkezet felületi hmérséklete magas (jobb hérzet). A helyiség felftése gyorsabb. Bels tér

23 A hszigetelés elhelyezése a küls falsíkon Küls tér A hfokesési görbén látható, hogy a teljes falszerkezet a pozitív hmérsékleti tartományba esik. A fal htároló képessége kihasználható (kisebb hingadozás). A helyiség felftése lassabb (a falat is fel kell fteni). A falszerkezet felületi hmérséklete magas (jobb hérzet). Hszigetelés alkalmazásával a falszerkezet teljes vastagságában a pozitív hmérsékleti tartományban helyezkedik el. Bels tér

24 KNAUF INSULATION TERMÉKEK AZ ÉPÜLETSZERKEZETEKBEN Ország Küls fal Tet Padló Nyílászáró!"#!!"$!!"%! & ' ( ) *!"##!"+,!"$, - ",. * /'!"0!!"+ 0!"$ 0 1 "! *'!"$!!"+ %!"+ % * 2 3 ( /'!"$ 0!"1!!"$ 0 - "#. 4/'!"+ 0!"1!!"$! - "% * 2 5 /'!"+ 1!"1!!"$ # - "% 0,25 0,50 1,6 (2,0) 6 7!"+ 8!"+!!"#! - "8 6 ( ) 6 *!"$!!"1 0!"#! - "% 9 ( /'!"$!!"1 0!"+! 1 "! :!"1 %!"1 1!"1 0 ; /( (!"1 1!"- $!"1 1 - "$

25 Hátbocsátási si tényezt nyezk k határért rtékei Épülethatároló szerkezet! "## $" " # $" " %&%' ( #&)%* "+),-##. ( #&)%* "+ ##. (#&)%* "!%)#&11&% ( #&) 2)& *" 2*#1# ( #&)%#4 ( #&) %##&5" %##& 7 ##& 255&%#8/ # 25%#)"# %%/ )1%+ 1%!%% 9!&!*!. A hátbocsátási tényez követelményértéke U (W/m 2 K) /0 / /3 /6 /

26 Hátbocsátási si tényezt nyezk k határért rtékei Az ÉMSZ (Épületszigetelk, Tetfedk és Bádogosok Magyarországi Szövetsége) legújabb, évi ajánlása különböz épülethatároló szerkezetekre Küls fal Lapostet Padlásfödém Ftött tetteret határoló szerkezetek Alsó zárófödém árkád felett Alsó zárófödém ftetlen pince felett Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2,00 1,20 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 1,20 Tetsíkablak Épülethatároló szerkezet A hátbocsátási tényez aktuális követelményértéke U (W/m 2 K) 0,45 0,25 0,30 0,25 0,25 0,50 1,60 1, ben javasolt ÉMSZ követelményértékek U (W/m 2 K) 0,25 0,20 0,20 0,20 0,20 0,30 1,20 Talajjal érintkez fal 0 és -1 m között 0,45

27 Kiegész szít hszigetelés s választv lasztása sa a hátbocsh tbocsátási si tényez alapján U = 0,45 W/m 2 K hátbocsátási tényez esetén a falszerkezet hátbocsátási ellenállása R ö = 1/U = 1 / 0,45 W / m 2 K = 2,22 m 2 K / W Ebbl a falszerkezet hvezetési ellenállása (a hátadási ellenállások levonása után) R = 2,05 m 2 K / W A megfelel vastagságú kiegészít hszigetelés a falszerkezet tervezett U hátbocsátási tényezje ( R hátbocsátási ellenállása), és a fenti hvezetési ellenállási érték különbsége alapján ajánlható, a rendelkezésre álló termékvastagságok figyelembe vételével. Példa: a falszerkezet tervezett U hátbocsátási tényezje = 0,25 W/m 2 K, hátbocsátási ellenállása R ö = 1/U = 1 / 0,25 W / m 2 K = 4,00 m 2 K / W. Ebbl a falszerkezet hvezetési ellenállása: 3,83 m 2 K / W. Kiegészít hszigetelés hvezetési ellenállása: 3,83-2,05 = 1,78 m 2 K / W Ajánlható anyag: 7 cm FKD S (hvezetési ellenállása = 1,95 m 2 K / W)

28 KÜLS FALAK: NOBASIL FKD NOBASIL FKD - S NOBASIL FKL NOBASIL FRN NOBASIL FRE NOBASIL FRK TP 116 TP 425 b KNAUF INSULATION TERMÉKEK AZ ÉPÜLETSZERKEZETEKBEN CLASSIC 040 MAGASTET K: CLASSIC 040,035 UNIFIT 039, 035 TP 115, TI 140 db NOBASIL MPN NOBASIL MPE NOBASIL MPS PADLÓSZERKEZETEK: NOBASIL PTN NOBASIL PTE NOBASIL PTS NOBASIL PVT NOBASIL peremszigetel sávok NOBSIL MPN CLASSIC 044 VÁLASZFALAK: TP 115 TI 140 Decibel NOBASIL MPS NOBASIL ADN NOBASIL ADE LAPOSTET K: NOBASIL SPN NOBASIL SPE NOBASIL SPS NOBASIL SAE, SAS NOBASIL SKE, SKS MSZAKI SZIGETELÉSEK: NOBASIL LSP NOBASIL PÁS NOBASIL ROHOŽ NOBASIL TDN NOBASIL SKRUŽ

29 Küls fal - kontakt homlokzat - ETICS: NOBASIL FKD NOBASIL FKL NOBASIL FKD - S

30 Az ásványgyapot termékek legfontosabb tulajdonságai a kontakt homlokzati szerkezetekben + Hszigetelés lambda érték D (W/m K) hvezetési ellenállás R (m 2 K/W) RD = d/ D (m 2.K/W), d a szigetelés vastagsága (m) D 0,036 0,040 W/m.K + Jó páradiffúzió kis diffúziós ellenállás páradiffúziós ellenállási szám a jobb páraátbocsátás érdekében 1,5 3,5 + Húzószilárdság TS fontos tulajdonság az ETICS rendszerekben (kpa) kpa + Tzállóság Tzállósági besorolás - A1 nem éghet anyagok + Víztaszító képesség/vízfelvétel A rövid és hosszú vízfelvétel minél kisebb legyen a hosszú idej = max. 3 kg/m 2, a rövid idej = 0,22 kg/m 2

31 Homlokzatok hszigetelése kontakt rendszerekkel Bevonatréteggel ellátott, többréteg homlokzati hszigetel rendszerek = ETICS az angol External Thermal Insulation Composite Systems rövidítése A fenti rendszerekkel szemben támasztott követelményeket az ETAG 004 tartalmazza. ETAG az Európai Mszaki Engedély Útmutatója Az ETAG 004 követelményei alapján készül az ETA az Európai Mszaki Engedély. Egyéb ETAG dokumentumok ETAG 014 Manyag dübelek (az ETAG 004-hez kapcsolódik) ETAG 017 Mechanikai rögzítés, burkolattal ellátott, nem átszellztett homlokzati hszigetel rendszerek ETAG 034 Mechanikai rögzítés, burkolattal ellátott, átszellztett homlokzati hszigetel rendszerek (tervezett kiadvány) Tájékoztató, részletek:

32 Hszigetel rendszerek költsk ltségeinek összehasonlításasa!/# ". ) ". )! 0 $ 0!#$ :94! 4 ; !!##!/#0". $!#*24)7 -". ". ($/ -, ! $!/0,!1 + /.4. ) ).4. * **.4. * **! $!/0,!1 81$* ) $/ 2, $7)4- ) ). * * 4) 2- )4- &&&,& +& 2.3 ) 2) ). )4- -).. 24) * 4) 2- && && * 2.3 )).. )-!!##9! $! $!/ 0,!1! $!/ 0,!1! $!/ 0,!1 '#( && %&& '()*+',!"# #$! "#$%&

33 Homlokzatok hszigetelése kontakt rendszerekkel Nemzeti szabványok, elírások: A küls (határoló) falak hátbocsátási tényezjét nemzeti szabványok vagy rendeletekben szabályozzák. A teljes épületrl energiatanúsítványt kell kiállítani. ETAG 004 alkalmazási területe Az elregyártott hszigetel anyagot közvetlenül a falra rögzítik. A rögzítés módja lehet: ragasztás, mechanikai rögzítés, illetve ezek kombinációi A szigeteltáblákat bevonatréteggel (vakolattal) látják el, amelyet közvetlenül a felületükre visznek fel, légréteg vagy elválasztó réteg nélkül. Az ETICS hvezetési ellenállása > 1 m 2 K / W Az ETA-ba bekerülhetnek a termékek - nevesítve vagy (zárt ETA) - mszaki adataik szerint (testsrség, vastagság stb). Az utóbbi esetben nincs gyártóhoz kötve az alkalmazható termék pl. a hszigetel anyag típusa.

34 Az ETICS termékeire vonatkozó minsítések és szabványok Termékek minsítése: Mindegyik építipari szigetel anyagra van CE minsítés RMW CE Certificate: A rendszer minsítése: Mindkét termékcsoportot (FKD, FKL) vizsgálták az ETAG 004 szerint. A minsítés az EK országaiban érvényes. Az ETA a teljes rendszerre érvényes. A vizsgálatot a rendszergazda végezteti (Baumit, Jub, STO, Knauf...)

35 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD): KONTAKT RENDSZER (FKD, FKL) Bevonattal ellátott hszigetel homlokzati kontakt burkolatrendszer NOBASIL FKD A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600, 500 mm Szálak iránya: a felülettel párhuzamos Hossz: 1000 mm Tzvédelmi besorolás: A 1 D =0,039 W / m.k

36 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD):

37 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKL): NOBASIL FKL NOBASIL FKL homlokzati lamellás termék, amely NOBASIL táblákból készül, függleges irányú szálakkal. Kiemelked vízállóságú. Szálak iránya: a felületre merleges ALKALMAZÁS A lamellás anyag homlokzatok küls h-, hang- és tzvédelmi szigetelésére készül, felületén bevonattal ellátva (ETICS).

38 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKL):

39 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD S): KONTAKT RENDSZER (FKD, FKL) Bevonattal ellátott hszigetel homlokzati kontakt burkolatrendszer NOBASIL FKD S A termék méretei: Forma: tábla Vastagság mm Szélesség - 600, 500 mm Szálak iránya: a felülettel szöget zár be Könnyebb kezelhetség Egyszerbb kivitelezés Hossz: 1000 mm Tzvédelmi besorolás: A 1 D =0,036 W.m-1.K-1

40 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD S):

41 Az ETICS ajánlott felépítése FKD esetén 1. Teherhordó küls fal 2. NOBASIL FKD, FKD-S hszigetelés 3. Rögzíttárcsa (dübel, horgony) 4. Ágyazóhabarcsba fektetett üvegszövet 5. Simítóhabarcs 6. Vékony színvakolat 7. Indítóprofil 8. Alap (lábazat) 10. Ragasztóhabarcs

42 Az ETICS ajánlott felépítése FKD esetén Sarokkialakítás részletei:

43 Az ETICS ajánlott felépítése FKD esetén NOBASIL FKD táblák elhelyezése

44 Az ETICS ajánlott felépítése FKL esetén 1. Teherhordó küls fal 2. Ragasztóhabarcs 3. NOBASIL FKL hszigetelés 4. Ágyazóhabarcsba fektetett üvegszövet 5. Simítóhabarcs 6. Vékony színvakolat 7. Rögzíttárcsa (dübel,horgony) 8. Indítóprofil 9. Alap (lábazat)

45 Az ETICS ajánlott felépítése FKL esetén NOBASIL FKL táblák elhelyezése

46 FKD és FKL lemezek alkalmazása A HOMOGÉN ÁSVÁNYGYAPOT LEMEZEK EL NYEI: Nem kell figyelni, melyik oldaluk kerül a falfelületre Süllyesztett horgony (tárcsa) alkalmazható, így csökken a hhídak mennyisége Magasépületek vagy 8 cm-nél vastagabb rendszerek esetén csak nem éghet (A1) anyagot szabad beépíteni

47 Milyen termékeket alkalmazhatunk még? Fagyapot termékek Heraklith-C Cementkötés homogén fagyapot építlap. Páraátereszt, a htároláshoz elegend tömeggel, továbbá kiváló építésbiológiai tulajdonságokkal rendelkezik. Heraklith-C finomszálas A Heraklith-C anyag finomszálas változata, elssorban látszó felületek akusztikai szigetelésére.

48 Milyen termékeket alkalmazhatunk még? Lefelé hl födémek

49 Milyen termékeket alkalmazhatunk még? Homlokzat

50 Miért kell az ETICS?

51 Miért kell az ETICS?

52 Miért kell az ETICS? t dp 12 o C Relatív nedvesség és hmérséklet = 60 % t = 20 o C

53 Miért kell az ETICS? Ha ETICS rendszert használunk, a falfelület bels hmérséklete magasabb, mint a harmatpont. Ez azt jelenti, hogy a fal nem fog penészedni. t dp 12 o C Relatív nedvesség és hmérséklet = 60 % t = 20 o C

54 Átszellztetett homlokzat szerkezete: 1. Küls tartófal 2. Vízszintes alátétszerkezet (fa- vagy fémprofilok) 3. A burkolat függleges tartószerkezete 4. NOBASIL FRN, FRK hszigetelés 5. Küls burkolat (fa, fém, manyag, k, üveg, beton stb) 6. Dbel (tárcsa), igény szerint 6 a. Páraátereszt fólia 7. Alap (lábazat)

55 Átszellztetett homlokzat szerkezete: Átszellztetett homlokzatban az MSZ szabvány szerint a hvezetési tényezt egy (kappa) tényezvel le kell rontani, ha nincs rajta légzáró bevonat. - Kasírozott anyagok alkalmazása!

56 Küls fal átszellztetett homlokzat TP 116 TP 425 b = 0,032 W/m.K TP 138 NOBASIL FRN, FRE, FRK CLASSIC 040, 039

57 Küls fal átszellztetett homlokzat

58 Átszellztetett homlokzat szerkezete konzolos szerkezet:

59 Az ásványgyapot termékek legfontosabb tulajdonságai átszellztetett homlokzati rendszerekben + Hszigetelés lambda érték D (W/m K) hvezetési ellenállás R (m 2 K/W) R D = d/ D (m2.k/w), d a szigetelés vastagsága (m) D 0,036 0,040 W/m.K + Jó páradiffúzió kis páradiffúziós ellenállás páradiffúziós ellenállási szám a jobb páraáteresztés érdekében 1,5 3,5 + Kis testsrség (súly) Ásványgyapot RMW kg/m 3 Üveggyapot GMW kg/m 3 + Tzállóság Tzállósági besorolás - A1 nem éghet anyagok + Víztaszító képesség A rövid és hosszú vízfelvétel minél kisebb legyen a hosszú idej = max. 3 kg/m 2, a rövid idej = 0,22 kg/m 2

60 Átszellztetett homlokzatokon alkalmazott termékekre vonatkozó minsítések és szabványok: Termékek minsítése : Mindegyik építipari termékre van CE minsítés A rendszer minsítése: RMW CE minsítés: Átszellztetett homlokzatokra nincs olyan rendszerminsítés, mint az ETICS

61 Kzetgyapot a küls falakon kiszellztetett homlokzati rendszerek (FRN, FRE, FRK): A NOBASIL FRN, FRE, FRK táblák idjárásálló homlokzati rendszerek küls h-, hang- és tzvédelmi szigetelésére, vagy könnyszerkezet, elregyártott falak kitöltésére készülnek. NOBASIL FRN A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Tzvédelmi besorolás: A 1 D = 0,038 W / m.k NOBASIL FRE A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Tzvédelmi besorolás: A 1 D = 0,036 W / m.k NOBASIL FRK A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Tzvédelmi besorolás: A 1 D = 0,036 W / m.k NGR kasírozás (fehér vagy fekete)

62 Magastetk szigetelése UNIFIT 039, 035 NOBASIL MPE TI 140 db CLASSIC 040, 035 TP 115

63 Magastetk hszigetelése - részletek Alátétfólia a hájazat alatt

64 Magastetk hszigetelése - részletek Hszigetelés a szarufák között

65 Magastetk hszigetelése - részletek Párazáró réteg (belül, a falburkolat alatt, vagy a teljes hszigetel réteg vastagságának negyedében

66 Magastetk szigetelése - részletek Tartószerkezet elhelyezése

67 Magastetk szigetelése - részletek Szarufák síkja alatti hszigetelés - a hhidak hatásának csökkentésére

68 Magastetk szigetelése - részletek

69 Magastetk szigetelése - részletek

70 Magastetk szigetelése - részletek Szerelt burkolat elhelyezése

71 Az ásványgyapot termékek legfontosabb tulajdonságai magastetkben + Hszigetelés lambda érték D (W / m.k) hvezetési ellenállás R (m 2 K / W) R D = d/ D (m 2.K/W), d a szigetelés vastagsága (m) D 0,032 0,040 W/m.K + Hangelnyelés s a hangelnyelés mértékét jelöli + Léghanggátlás a teljes szerkezetet jellemzi R w léghanggátlási szám (laboratóriumi érték) db R ẃ léghanggátlási szám (helyszíni érték) db + Tzállóság Tzállósági besorolás - A1 nem éghet anyagok + Víztaszító képesség A rövid és hosszú idej vízfelvétel minél kisebb legyen

72 Termékek minsítése: Magastetk minsítése és szabványai: Mindegyik építipari termékre van CE minsítés RMW CE minsítés: A rendszerek minsítései: Nincs olyan rendszerminsítés, mint az ETICS. Magastetk tzállósági rendszere a KNAUF termékekkel közösen Hangszigetelési (akusztikai) rendszer a KNAUF termékekkel közösen, a válaszfalakra

73 NOBASIL a magastetkben: = 84 % t = -20 o C t dp >12 oc = 60 % t = 20 o C

74 NOBASIL a magastetkben: Tetszerkezet kiegészít szigeteléssel 1. Héjazat 2. Cserépléc 3. Ellenléc 4. Kiszellztetett tér a vízzáró alátéthéjazat fölött 5. Vízzáró alátéthéjazat 6. Kiszellztetett tér a vízzáró alátéthéjazat alatt 7. NOBASIL hszigetelés 8. Bels burkolat 9. Párazáró réteg 10. Tartószerkezet 11. Szarufa

75 Termékek minsítése: Magastetk minsítése és szabványai: Mindegyik építipari termékre van CE minsítés RMW CE minsítés: A rendszerek minsítései: Nincs olyan rendszerminsítés, mint az ETICS. Rendszer a magastetk tzállósági rendszer a KNAUF, RIGIPS termékekkel Hangszigetelési (akusztikai) rendszer a KNAUF, RIGIPS válaszfalakra

76 Padlószerkezetek szigetelése: NOBASIL PTN, PTE CLASSIC 040 NOBASIL, PTS, PVT NOBASIL MPN NOBASIL peremszigetel sávok

77 Az ásványgyapot termékek legfontosabb tulajdonságai úsztatott padlókban + Hangelnyelés s a hangelnyelés mértéke + Léghanggátlás a teljes szerkezetet jellemzi Rw léghanggátlási szám (laboratóriumi érték) db R ẃ léghanggátlási szám (helyszíni érték) db + Optimális testsrség Kzetgyapot RMW: kg/m 3 RMW: 30kg/m 3 párnafás padlószerkezetekben Üveggyapot GMW: 10 kg/m 3 + Nyomószilárdság CS folynak a vizsgálatok a CS (kpa) meghatározására + Dinamikai merevség MN/m 3

78 NOBASIL a padlószerkezetekben: Úsztatott nehéz padlószerkezetek: NOBASIL PTN A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm NOBASIL PTE A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Testsrség: 100 kg/m 3, Tzvédelmi besorolás: A 1 D =0,036 W/m.K Hossz: 1000 mm Testsrség: 120 kg/m 3, Tzvédelmi besorolás: A 1 D =0,036 W/m1.K1 NOBASIL PEREMSZIGETEL SÁV A h- és hanghidak ellen A termék méretei: Forma: tábla Vastagság: 15 mm Szélesség: 40, 60, 80 mm Hossz: 1000 mm Testsrség: 120 kg/m 3, Tzvédelmi besorolás:a 1 D =0,036 W/m1.K1

79 NOBASIL a padlószerkezetekben: Úsztatott könny padlószerkezetek: NOBASIL PTS A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Testsrség: 150 kg/m 3, Tzvédelmi besorolás: A 1 D =0,039 W.m-1.K-1 NOBASIL PVT A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600 mm Hossz: 1000 mm Testsrség: 175 kg/m 3, Tzvédelmi besorolás: A 1 D =0,040 W.m-1.K-1 Párnafás szerkezet : NOBASIL MPN kitöltésként, nem terhelt szerkezetekhez, amelyekben a szigetelésre nem hat nyomófeszültség

80 Knauf Insulation ECOSE Technology-val Az ásványgyapot új generációja Ilyen volt... és ilyen lett

81 Mi az ECOSE Technology? Lépésváltás a fenntartható kötanyag technológiában ECOSE = ökológia + fenntarthatóság + környezetvédelem Forradalmi, új, formaldehid-mentes kötanyag technológia Könnyen megújuló anyagokon alapul, ásványolaj bázisú kemikáliák helyett Csökkenti a munkahelyi káros hatások mértékét és gyártása során a szennyezanyag kibocsátást. A kisebb energiafelhasználásnak köszönheten csökken a környezetre gyakorolt hatás Ugyanezeket az elnyöket nyújtja más termékeknél is, ahol elnyt jelent a kötanyag helyettesítése Fa alapú építlemezek Csiszolóanyagok Súrlódásos kapcsolatok (fékbetétek stb.)

82 Ásványgyapot ECOSE Technology-val Mit nyújt az ásványgyapot ECOSE Technology-val? Felhasználóbarát A fenntarthatóság legfels foka A hagyományos ásványgyapot minden elnyét kínálja Nem tartalmaz fenolt, formaldehidet, vagy akrilt A Knauf Insulation ásványgyapot ECOSE Technology-val természetes barna szín: nem tartalmaz mesterséges színezanyagokat vagy festékeket

83 Felhasználóbarát Az ásványgyapot új generációja, amely jó érzetet kelt természetesen Puhább tapintású Kisebb a porképzdés Szagtalan Könnyen vágható

84 A fenntarthatóság legmagasabb szintje Az ásványgyapot ECOSE Technology-val a fenntarthatóság legmagasabb szintjét biztosítja Bio-alapú technológiával készült kötanyag Hozzájárul az épületek bels levegjének javításához (a hagyományos ásványgyapothoz viszonyítva) Fenntartható épületek Csökkenti a munkahelyi káros hatások mértékét és a gyártás során a szennyezanyag kibocsátást Csökken a környezetre gyakorolt hatás a kisebb energiafelhasználásnak köszönheten Versenyképes ár

85 A fenntarthatóság legmagasabb szintje a hagyományos ásványgyapot nyújtotta környezeti elnyökkel. Megújuló és bséges források Magas az újra felhasznált anyagok aránya Optimalizált csomagolás

86 Biztosítja az eddig megszokott minséget Bizonyított minség, magasabb élettartammal Hszigetel képesség Akusztikai tulajdonságok Tzállóság Nedvességgel szembeni tulajdonságok Mechanikai tulajdonságok Tartósság

87 Minségi jellemzk Az ECOSE Technology-val gyártott ásványgyapot jellemzi Általános felhasználásra Hvezetési ellenállás és hvezet képesség Hosszúság és szélesség Vastagság Derékszögség Síkbeliség Méretállandóság Húzószilárdság Tzállóság Tartóssági jellemzk Speciális felhasználásra Méretállandóság meghatározott feltételek mellett Nyomófeszültség és nyomószilárdság Húzószilárdság a felületre merlegesen Koncentrált (pontszer ) terhelés Maximális tartós nyomófeszültség Vízfelvev képesség Páraátereszt képesség Dinamikai merevség Összenyomhatóság Hangelnyelés Áramlási ellenállás EN szabvány szerint EN 12667, EN EN 822 EN 823 EN 824 EN 825 EN 1604 EN 1608 EN EN 1604 EN 826 EN 1607 EN EN 1606 EN 1609, EN EN EN EN 12431, EN 1606 EN ISO 354, EN ISO EN 29053

88 Bizonyított minség Hvezet képesség g (EN 12667, EN 12939) Testsrség kg/m 3 Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot átlagos lambda-görb rbéje Az ECOSE Technology-val készk szült ásványgyapot és s a hagyományos ásványgyapot hvezeth vezet képessége azonos.

89 Bizonyított minség Vízfelvétel (EN 1609) Maximálisan megengedett érték Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val készült ásványgyapot minsége megegyezik, vagy jobb, összehasonlítva a hagyományos ásványgyapottal, ahol víztaszítás szüks kséges.

90 Bizonyított minség Merevség g tárolt rolás s után n (ACERMI módszer) m Összenyom sszenyomódás s mm-ben Ásv sványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val gyártott ásványgyapot tábla merevsége megegyezik, vagy jobb, összehasonlítva a hagyományos ásványgyapot táblákkal.

91 Bizonyított minség Kitömörödési vastagság raktároz rozás után (EN 823) Vastagság g % %-ban Minimális követelmk vetelmény Ásványgyapot ECOSE Technology-val Hagyományos ásványgy. Ásványgyapot ECOSE Technology-val Hagyo- Ásványgyapot mányos ECOSE Technology-val ásványgy. Hagyományos ásványgy. Ásványgyapot ECOSE Technology-val Hagyományos ásványgy. Az ECOSE Technology-val gyártott üveggyapot kitömörödési képessége megegyezik, vagy jobb, összehasonlítva a hagyományos üveggyapottal.

92 Tartósság A kitömörödési vastagság vesztesége a raktárban rban való tárolás függvényében Veszteség g % %-ban Id (3 hónap) h Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val gyártott ásványgyapot kitömörödési képességének vesztesége lassabb, összehasonlítva a hagyományos ásványgyapottal, ezzel is növelve a termék tartósságát tárolás esetén.

93 Megfelel az európai elírásoknak és szabványoknak Hvezet Vízfelvétel vezet képess (EN pesség 1609) g (EN 12667, EN 12939) Maxim Kitömörödési vastagság raktároz rozás után (EN 823) Maximálisan megengedett érték

94 Az ECOSE Technology-val készül termékek környezetvédelmi díjai Hvezet Vízfelvétel vezet képess (EN pesség 1609) g (EN 12667, EN 12939) Maxim Kitömörödési vastagság raktároz rozás után (EN 823) Maximálisan megengedett érték Csehországban az Év terméke Hollandiában az innovatív, úttör és fenntartható termékeknek megítélt Dubo Award díjat kapta 2009-ben Németországban az ÖKO-Test Magazin nagyon jó minsítést adott a TI 135 jel termékre A kasírozatlan ECOSE termékek megfelelnek az EUROFINS Indoor Air comfort, vagyis a beltéri leveg minségére vonatkozó európai szabvány legszigorúbb feltételeinek.
