Miért szigeteljünk? Ftési energia felhasználása. CO 2 kibocsátás. Ftolaj felhasználás m 2 / év liter liter 4-5 liter 1,5 liter

Átírás

1

2 Miért szigeteljünk? Ftési energia felhasználása CO 2 kibocsátás Ftolaj felhasználás m 2 / év liter liter 4-5 liter 1,5 liter Régi épületek Új épületek Kis energiájú ház Passzív ház

3 Miért építsünk kis energiafelhasználású épületeket? Hogyan használjuk fel az energiát a háztartásban? Amit az emberek gondolnak Ami a valóság Elektromos készülékek Nem tudják Ftés Ftés Melegvíz Melegvíz Gépjármvek Gépjármvek Elektromos készülékek

4 Az MSZ EN ásványgyapot termékszabvány követelményei Alapvet követelmények: Éghetség A1 Hvezetési ellenállás, hvezetési tényez Páraátereszt képesség Hangelnyelés Áramlási ellenállás Vízfelvétel Mechanikai tulajdonságok

5 A szigetelanyagok fajtái Szervetlen Szerves Ásványgyapot (MW) Mesterséges Természetes Üveggyapot (GMW) Kzetgyapot (RMW) Duzzasztott perlit Habüveg stb. Polisztirol Expandált (EPS), Extrudált (XPS) Poliuretán PUR Fenol Poliészter Polietilén (XPE) stb. Parafa Kókuszrost Gyapjú Gyapot Len Kender Fagyapot, Selyem Szalma stb.

6 K zetgyapot Gyártási folyamat: Bazalt megolvasztása kupolakemencében, 1600 C h mérsékleten Szálképzés a megolvadt anyagból, forgó korongok segítségével Formázás «Fekete» bazaltgyapot Szárítókamra Formázó egység Reciklálásra

7 Üveggyapot Gyártási folyamat: Kvarchomok és üvegtörmelék keverékének megolvasztása kemencében, 1450 C-on Szálképzés Formázás Reciklálásra «Fehér» üveggyapot Szárítókamra «Sárga» üveggyapot Formázó egység

8 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Hszigetel képesség kis lambda érték D = 0,032-tl 0,040 W / m.k-ig Hideg évszak Meleg évszak

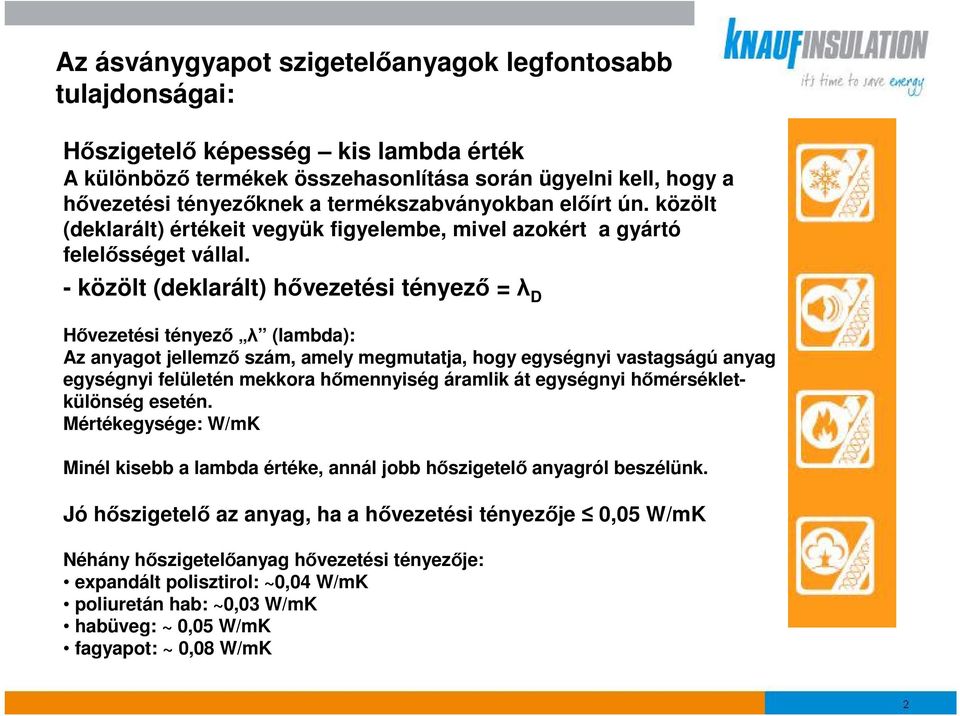

9 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Hszigetel képesség kis lambda érték A különböz termékek összehasonlítása során ügyelni kell, hogy a hvezetési tényezknek a termékszabványokban elírt ún. közölt (deklarált) értékeit vegyük figyelembe, mivel azokért a gyártó felelsséget vállal. - közölt (deklarált) hvezetési tényez = D Hvezetési tényez (lambda): Az anyagot jellemz szám, amely megmutatja, hogy egységnyi vastagságú anyag egységnyi felületén mekkora hmennyiség áramlik át egységnyi hmérsékletkülönség esetén. Mértékegysége: W/mK Minél kisebb a lambda értéke, annál jobb hszigetel anyagról beszélünk. Jó hszigetel az anyag, ha a hvezetési tényezje 0,05 W/mK Néhány hszigetelanyag hvezetési tényezje: expandált polisztirol: ~0,04 W/mK poliuretán hab: ~0,03 W/mK habüveg: ~ 0,05 W/mK fagyapot: ~ 0,08 W/mK

10 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Hszigetel képesség nagy hvezetési ellenállás Hvezetési ellenállás (R): Megmutatja, hogy egy épületszerkezet adott vastagságú rétege mekkora hszigetel képességgel rendelkezik. Mértékegysége: m²k/w. R = d / A hszigetelési ellenállás a termék vastagságával egyenes arányban n minél vastagabb az anyag, annál jobb a hszigetel képessége. A hszigetelési ellenállás a termék hvezetési tényezjével fordított arányban n - minél kisebb a termék lambda értéke, annál jobb a hszigetel képessége.

11 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Jó páradiffúzió alacsony páradiffúziós ellenállás: = 1,3 3,5

12 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Jó páradiffúzió a páradiffúziós ellenállási szám = 1,3 3,5 Páradiffúziós ellenállási szám (): viszonyszám, amely megmutatja, hogy milyen vastag anyag páradiffuziós ellenállása egyenl 1 m leveg ellenállásával. = leveg / anyag Néhány építanyag páradiffúziós ellenállási száma: vasbeton: 25 mészvakolat: 8,3 expandált polisztirolhab: kzetgyapot: 1,6 leveg: 1 Az ásványgyapot hszigetel anyagok páradiffúziós ellenállása nagyon alacsony, alig haladja meg a levegét, emiatt nem gátolják a légpára áthaladását. Nagyobb páradiffúziós ellenállású anyag esetén megn a páralecsapódás veszélye. Páratechnikai ökölszabály: a szerkezeti rétegek páradiffúziós ellenállása belülrl kifelé haladva legyen egyre kisebb - a falszerkezet legyen kifelé nyitott!

13 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Nem éghetek javítják az épületszerkezet tzvédelmi biztonságát + Az ásványgyapot szigetelanyagok többsége az A1 osztályba tartozik A kzetgyapot szálak olvadáspontja > 1000 C A kzetgyapot szálak alkalmazási tartománya: 250 C 750 C

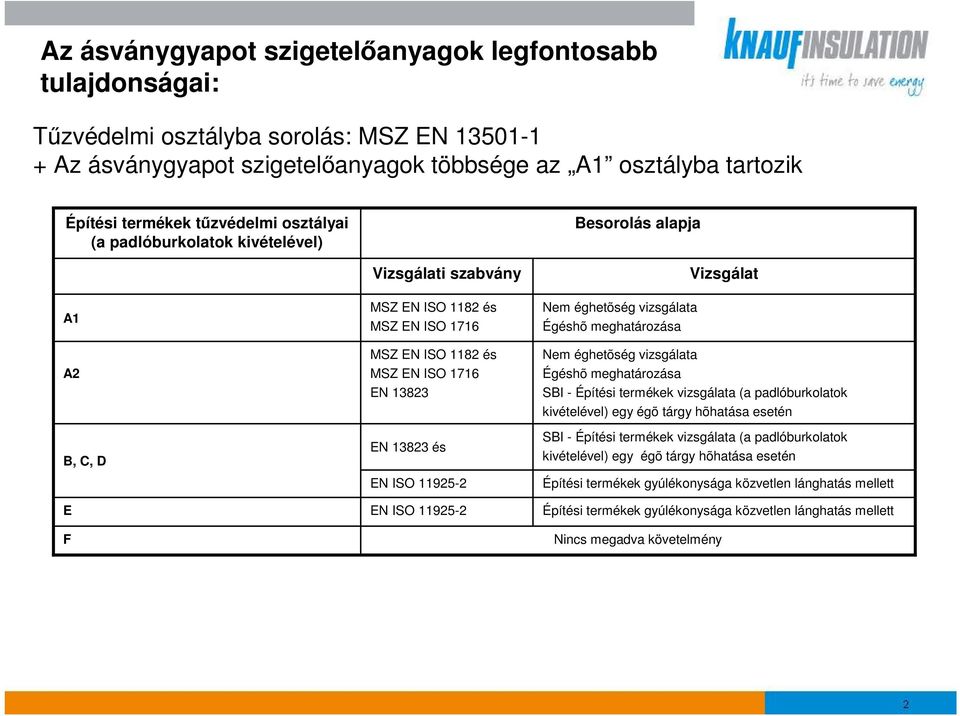

14 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: Tzvédelmi osztályba sorolás: MSZ EN Az ásványgyapot szigetelanyagok többsége az A1 osztályba tartozik Építési termékek tzvédelmi osztályai (a padlóburkolatok kivételével) Besorolás alapja A1 A2 B, C, D E F Vizsgálati szabvány MSZ EN ISO 1182 és MSZ EN ISO 1716 MSZ EN ISO 1182 és MSZ EN ISO 1716 EN EN és EN ISO EN ISO Nem éghetõség vizsgálata Égéshõ meghatározása Nem éghetõség vizsgálata Égéshõ meghatározása SBI - Építési termékek vizsgálata (a padlóburkolatok kivételével) egy égõ tárgy hõhatása esetén SBI - Építési termékek vizsgálata (a padlóburkolatok kivételével) egy égõ tárgy hõhatása esetén Építési termékek gyúlékonysága közvetlen lánghatás mellett Építési termékek gyúlékonysága közvetlen lánghatás mellett Nincs megadva követelmény Vizsgálat

15 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Kiváló akusztikai szigetelés a szálszerkezetnek nagyon jó a hangelnyel képessége

16 Az ásványgyapot szigetelanyagok legfontosabb tulajdonságai: + Kiváló akusztikai szigetelés a szálszerkezetnek nagyon jó a hangelnyel képessége Hangelnyelés alapja: elnyelt + visszavert hangenergia/beérkez hangenergia W be = W v + W e Hangelnyelési tényez = W e / W be Egyadatos szám súlyozott hangelnyelési tényez: w (a különböz frekvenciákon, 50 és Hz között oktávonként vizsgált hangelnyelés helyett) Tájékoztató adatok: = 0 beton falfelület (tökéletes visszaverdés) = 1 nyitott ablak (teljes hangelnyelés)

17 Épületszerkezetek akusztikai jellemzi: Épületszerkezet R L n R L n Falak teherhordó, válaszfal, homlokzati, bels, falazott, szerelt stb.) X Födém (épületen belül) X X Ablakok X Ajtó (bels, erkély, bejárati stb.) X Álmennyezet X X* X* Falburkolat X X** Padlóburkolat (lágy, kemény, hajlékony, úszó stb.) X* X* Megjegyzés: * a födémszerkezethez képest ** a falszerkezethez képest

18 Az ásványgyapot szigetelanyagok további jellemzi: + Könnyen vághatóak + Jó összeférhetség a többi épületszerkezeti elemmel + Vegyileg semlegesek (nem lépnek reakcióba más építanyagokkal) + Egészségügyi jellemz (a szálak max. 28 nap alatt eltávoznak a szervezetbl) + Szervetlen anyagok nem penészednek + Az üveggyapot összenyomható

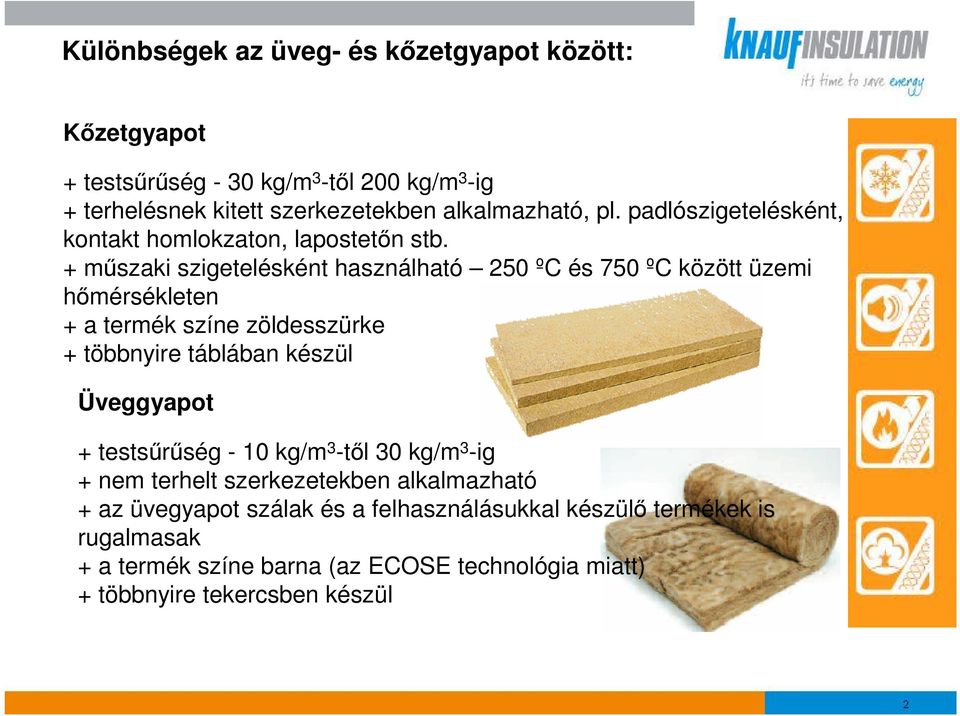

19 Különbségek az üveg- és kzetgyapot között: Kzetgyapot + testsrség - 30 kg/m 3 -tl 200 kg/m 3 -ig + terhelésnek kitett szerkezetekben alkalmazható, pl. padlószigetelésként, kontakt homlokzaton, lapostetn stb. + mszaki szigetelésként használható 250 ºC és 750 ºC között üzemi hmérsékleten + a termék színe zöldesszürke + többnyire táblában készül Üveggyapot + testsrség - 10 kg/m 3 -tl 30 kg/m 3 -ig + nem terhelt szerkezetekben alkalmazható + az üvegyapot szálak és a felhasználásukkal készül termékek is rugalmasak + a termék színe barna (az ECOSE technológia miatt) + többnyire tekercsben készül

20 KNAUF INSULATION MEGOLDÁSOK AZ ÉPÜLETSZERKEZETEKBEN Magastetk padlásfödémei Tettér Válaszfal Lapostet Átszellztetett homlokzat Mszaki szigetelések Küls falak Kontakt homlokzatok Pincék Padlók

21 A K ZETGYAPOT TERMÉKEK TÍPUSAI ÉS MÉRETEI: - Különböz felületképzések - Tekercsek - Paplanok - Ömlesztett anyag - Cs héjak - Speciális termékek - Táblák - Vastagság mm (az FKL vastagabb) - Tests r ség kg/m3

22 Miért kell hszigetelni? Az épületek hveszteségének jelents része ez akár 30-55% is lehet - a falazatokon keresztül távozik. A bal oldali hfokesési görbe azt mutatja, hogy télen a falazat egy része (kb. harmada) a negatív hmérsékleti tartományba eshet. Emiatt a fal htároló képessége is csökken. A falszerkezetben káros feszültségek alakulnak ki, amelyek az épület élettartamát csökkentik. Hszigetelés alkalmazásával a falszerkezet teljes vastagságával a pozitív hmérsékleti tartományban helyezkedik el. A hszigetelés elnyös tulajdonságai nemcsak télen, a ftési költségek megtakarításában jelentkeznek, hanem nyáron, a kellemes bels klíma biztosításával is. Ezzel energiát és pénzt takarítunk meg, hiszen télen kevesebbet ftünk (a ftési energia akár 30%-kal is csökkenthet), nyáron pedig nincs szükség klíma berendezésre % hveszteség + 30% ftésenergianyereség

23 Mi kell a jó közérzethez? Meleg határolófelület (jó hszigetelés falak) Jól tömített ablakok Páraelnyel falfelületek Jó htároló képesség/jó hszigetelés falak % hveszteség T átlag = (T leveg + T fal )/2 A helyiség léghmérsékletét a leveg és a fal felületi hmérsékletének átlagából számoljuk. Jól hszigetelt fal = magasabb felületi hmérséklet, emiatt alacsonyabb léghmérséklet alkalmazható. + 30% ftésienergianyereség

24 Falazott szerkezet hszigetelés nélkül Küls tér A hfokesési görbén látható, hogy télen a falazat egy része (a vastagságának kb. fele) a negatív hmérsékleti tartományba esik. Emiatt a fal htároló képessége csökken, felületén páralecsapódás lép(het) fel. Romlik a fal htehetetlensége, nagyobb lesz a hingadozás az épületben. A falszerkezetben káros feszültségek alakulnak ki, amelyek csökkentik az épület élettartamát. Bels tér

25 Hszigetelés elhelyezése a bels falsíkon Küls tér A hfokesési görbén látható, hogy a teljes falszerkezet a negatív hmérsékleti tartományba esik. Emiatt a fal htároló képessége megsznik. A falszerkezet bels felülete a negatív hmérsékleti tartományba esik nagy a páralecsapódás veszélye! Állandó használatú helyiségekben párazáró burkolat (tapéta stb.) beépítése szükésges. Bels oldali hszigetelés esetén a falszerkezet felületi hmérséklete magas (jobb hérzet). A helyiség felftése gyorsabb. Bels tér

26 A hszigetelés elhelyezése a küls falsíkon Küls tér A hfokesési görbén látható, hogy a teljes falszerkezet a pozitív hmérsékleti tartományba esik. A fal htároló képessége kihasználható (kisebb hingadozás). A helyiség felftése lassabb (a falat is fel kell fteni). A falszerkezet felületi hmérséklete magas (jobb hérzet). Hszigetelés alkalmazásával a falszerkezet teljes vastagságában a pozitív hmérsékleti tartományban helyezkedik el. Bels tér

27 KNAUF INSULATION TERMÉKEK AZ ÉPÜLETSZERKEZETEKBEN Ország Küls fal Tet Padló Nyílászáró!"#!!"$!!"%! & ' ( ) *!"##!"+,!"$, - ",. * /'!"0!!"+ 0!"$ 0 1 "! *'!"$!!"+ %!"+ % * 2 3 ( /'!"$ 0!"1!!"$ 0 - "#. 4/'!"+ 0!"1!!"$! - "% * 2 5 /'!"+ 1!"1!!"$ # - "% 0,25 0,50 1,6 (2,0) 6 7!"+ 8!"+!!"#! - "8 6 ( ) 6 *!"$!!"1 0!"#! - "% 9 ( /'!"$!!"1 0!"+! 1 "! :!"1 %!"1 1!"1 0 ; /( (!"1 1!"- $!"1 1 - "$

28 Hátbocsátási si tényezt nyezk k határért rtékei Épülethatároló szerkezet! "## $" " # $" " %&%' ( #&)%* "+),-##. ( #&)%* "+ ##. (#&)%* "!%)#&11&% ( #&) 2)& *" 2*#1# ( #&)%#4 ( #&) %##&5" %##& 7 ##& 255&%#8/ # 25%#)"# %%/ )1%+ 1%!%% 9!&!*!. A hátbocsátási tényez követelményértéke U (W/m 2 K) /0 / /3 /6 /

29 Hátbocsátási si tényezt nyezk k határért rtékei Az ÉMSZ (Épületszigetelk, Tetfedk és Bádogosok Magyarországi Szövetsége) legújabb, évi ajánlása különböz épülethatároló szerkezetekre Küls fal Lapostet Padlásfödém Ftött tetteret határoló szerkezetek Alsó zárófödém árkád felett Alsó zárófödém ftetlen pince felett Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2,00 1,20 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 1,20 Tetsíkablak Épülethatároló szerkezet A hátbocsátási tényez aktuális követelményértéke U (W/m 2 K) 0,45 0,25 0,30 0,25 0,25 0,50 1,60 1, ben javasolt ÉMSZ követelményértékek U (W/m 2 K) 0,25 0,20 0,20 0,20 0,20 0,30 1,20 Talajjal érintkez fal 0 és -1 m között 0,45

30 Kiegész szít hszigetelés s választv lasztása sa a hátbocsh tbocsátási si tényez alapján U = 0,45 W/m 2 K hátbocsátási tényez esetén a falszerkezet hátbocsátási ellenállása R ö = 1/U = 1 / 0,45 W / m 2 K = 2,22 m 2 K / W Ebbl a falszerkezet hvezetési ellenállása (a hátadási ellenállások levonása után) R = 2,05 m 2 K / W A megfelel vastagságú kiegészít hszigetelés a falszerkezet tervezett U hátbocsátási tényezje ( R hátbocsátási ellenállása), és a fenti hvezetési ellenállási érték különbsége alapján ajánlható, a rendelkezésre álló termékvastagságok figyelembe vételével. Példa: a falszerkezet tervezett U hátbocsátási tényezje = 0,25 W/m 2 K, hátbocsátási ellenállása R ö = 1/U = 1 / 0,25 W / m 2 K = 4,00 m 2 K / W. Ebbl a falszerkezet hvezetési ellenállása: 3,83 m 2 K / W. Kiegészít hszigetelés hvezetési ellenállása: 3,83-2,05 = 1,78 m 2 K / W Ajánlható anyag: 7 cm FKD S (hvezetési ellenállása = 1,95 m 2 K / W)

31 KÜLS FALAK: NOBASIL FKD NOBASIL FKD - S NOBASIL FKL NOBASIL FRN NOBASIL FRE NOBASIL FRK TP 116 TP 425 b KNAUF INSULATION TERMÉKEK AZ ÉPÜLETSZERKEZETEKBEN CLASSIC 040 MAGASTET K: CLASSIC 040,035 UNIFIT 039, 035 TP 115, TI 140 db NOBASIL MPN NOBASIL MPE NOBASIL MPS PADLÓSZERKEZETEK: NOBASIL PTN NOBASIL PTE NOBASIL PTS NOBASIL PVT NOBASIL peremszigetel sávok NOBSIL MPN CLASSIC 044 VÁLASZFALAK: TP 115 TI 140 Decibel NOBASIL MPS NOBASIL ADN NOBASIL ADE LAPOSTET K: NOBASIL SPN NOBASIL SPE NOBASIL SPS NOBASIL SAE, SAS NOBASIL SKE, SKS MSZAKI SZIGETELÉSEK: NOBASIL LSP NOBASIL PÁS NOBASIL ROHOŽ NOBASIL TDN NOBASIL SKRUŽ

32 Küls fal - kontakt homlokzat - ETICS: NOBASIL FKD NOBASIL FKL NOBASIL FKD - S

33 Az ásványgyapot termékek legfontosabb tulajdonságai a kontakt homlokzati szerkezetekben + Hszigetelés lambda érték D (W/m K) hvezetési ellenállás R (m 2 K/W) RD = d/ D (m 2.K/W), d a szigetelés vastagsága (m) D 0,036 0,040 W/m.K + Jó páradiffúzió kis diffúziós ellenállás páradiffúziós ellenállási szám a jobb páraátbocsátás érdekében 1,5 3,5 + Húzószilárdság TS fontos tulajdonság az ETICS rendszerekben (kpa) kpa + Tzállóság Tzállósági besorolás - A1 nem éghet anyagok + Víztaszító képesség/vízfelvétel A rövid és hosszú vízfelvétel minél kisebb legyen a hosszú idej = max. 3 kg/m 2, a rövid idej = 0,22 kg/m 2

34 Homlokzatok hszigetelése kontakt rendszerekkel Bevonatréteggel ellátott, többréteg homlokzati hszigetel rendszerek = ETICS az angol External Thermal Insulation Composite Systems rövidítése A fenti rendszerekkel szemben támasztott követelményeket az ETAG 004 tartalmazza. ETAG az Európai Mszaki Engedély Útmutatója Az ETAG 004 követelményei alapján készül az ETA az Európai Mszaki Engedély. Egyéb ETAG dokumentumok ETAG 014 Manyag dübelek (az ETAG 004-hez kapcsolódik) ETAG 017 Mechanikai rögzítés, burkolattal ellátott, nem átszellztett homlokzati hszigetel rendszerek ETAG 034 Mechanikai rögzítés, burkolattal ellátott, átszellztett homlokzati hszigetel rendszerek (tervezett kiadvány) Tájékoztató, részletek:

35 Hszigetel rendszerek költsk ltségeinek összehasonlításasa!/# ". ) ". )! 0 $ 0!#$ :94! 4 ; !!##!/#0". $!#*24)7 -". ". ($/ -, ! $!/0,!1 + /.4. ) ).4. * **.4. * **! $!/0,!1 81$* ) $/ 2, $7)4- ) ). * * 4) 2- )4- &&&,& +& 2.3 ) 2) ). )4- -).. 24) * 4) 2- && && * 2.3 )).. )-!!##9! $! $!/ 0,!1! $!/ 0,!1! $!/ 0,!1 '#( && %&& '()*+',!"# #$! "#$%&

36 Homlokzatok hszigetelése kontakt rendszerekkel Nemzeti szabványok, elírások: A küls (határoló) falak hátbocsátási tényezjét nemzeti szabványok vagy rendeletekben szabályozzák. A teljes épületrl energiatanúsítványt kell kiállítani. ETAG 004 alkalmazási területe Az elregyártott hszigetel anyagot közvetlenül a falra rögzítik. A rögzítés módja lehet: ragasztás, mechanikai rögzítés, illetve ezek kombinációi A szigeteltáblákat bevonatréteggel (vakolattal) látják el, amelyet közvetlenül a felületükre visznek fel, légréteg vagy elválasztó réteg nélkül. Az ETICS hvezetési ellenállása > 1 m 2 K / W Az ETA-ba bekerülhetnek a termékek - nevesítve vagy (zárt ETA) - mszaki adataik szerint (testsrség, vastagság stb). Az utóbbi esetben nincs gyártóhoz kötve az alkalmazható termék pl. a hszigetel anyag típusa.

37 Az ETICS termékeire vonatkozó minsítések és szabványok Termékek minsítése: Mindegyik építipari szigetel anyagra van CE minsítés RMW CE Certificate: A rendszer minsítése: Mindkét termékcsoportot (FKD, FKL) vizsgálták az ETAG 004 szerint. A minsítés az EK országaiban érvényes. Az ETA a teljes rendszerre érvényes. A vizsgálatot a rendszergazda végezteti (Baumit, Jub, STO, Knauf...)

38 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD): KONTAKT RENDSZER (FKD, FKL) Bevonattal ellátott hszigetel homlokzati kontakt burkolatrendszer NOBASIL FKD A termék méretei: Forma: tábla Vastagság: mm Szélesség: 600, 500 mm Szálak iránya: a felülettel párhuzamos Hossz: 1000 mm Tzvédelmi besorolás: A 1 D =0,039 W / m.k

39 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD):

40 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKL): NOBASIL FKL NOBASIL FKL homlokzati lamellás termék, amely NOBASIL táblákból készül, függleges irányú szálakkal. Kiemelked vízállóságú. Szálak iránya: a felületre merleges ALKALMAZÁS A lamellás anyag homlokzatok küls h-, hang- és tzvédelmi szigetelésére készül, felületén bevonattal ellátva (ETICS).

41 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKL):

42 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD S): KONTAKT RENDSZER (FKD, FKL) Bevonattal ellátott hszigetel homlokzati kontakt burkolatrendszer NOBASIL FKD S A termék méretei: Forma: tábla Vastagság mm Szélesség - 600, 500 mm Szálak iránya: a felülettel szöget zár be Könnyebb kezelhetség Egyszerbb kivitelezés Hossz: 1000 mm Tzvédelmi besorolás: A 1 D =0,036 W.m-1.K-1

43 NOBASIL küls falak KONTAKT RENDSZEREIBEN (FKD S):

44 Az ETICS ajánlott felépítése FKD esetén 1. Teherhordó küls fal 2. NOBASIL FKD, FKD-S hszigetelés 3. Rögzíttárcsa (dübel, horgony) 4. Ágyazóhabarcsba fektetett üvegszövet 5. Simítóhabarcs 6. Vékony színvakolat 7. Indítóprofil 8. Alap (lábazat) 10. Ragasztóhabarcs

45 Az ETICS ajánlott felépítése FKD esetén Sarokkialakítás részletei:

46 Az ETICS ajánlott felépítése FKD esetén NOBASIL FKD táblák elhelyezése

47 Az ETICS ajánlott felépítése FKL esetén 1. Teherhordó küls fal 2. Ragasztóhabarcs 3. NOBASIL FKL hszigetelés 4. Ágyazóhabarcsba fektetett üvegszövet 5. Simítóhabarcs 6. Vékony színvakolat 7. Rögzíttárcsa (dübel,horgony) 8. Indítóprofil 9. Alap (lábazat)

48 Az ETICS ajánlott felépítése FKL esetén NOBASIL FKL táblák elhelyezése

49 FKD és FKL lemezek alkalmazása A HOMOGÉN ÁSVÁNYGYAPOT LEMEZEK EL NYEI: Nem kell figyelni, melyik oldaluk kerül a falfelületre Süllyesztett horgony (tárcsa) alkalmazható, így csökken a hhídak mennyisége Magasépületek vagy 8 cm-nél vastagabb rendszerek esetén csak nem éghet (A1) anyagot szabad beépíteni

50 Miért kell az ETICS? Homlokzat fényképe

51 Miért kell az ETICS?

52 Miért kell az ETICS? t dp 12 o C Relatív nedvesség és hmérséklet = 60 % t = 20 o C

53 Miért kell az ETICS? Ha ETICS rendszert használunk, a falfelület bels hmérséklete magasabb, mint a harmatpont. Ez azt jelenti, hogy a fal nem fog penészedni. t dp 12 o C Relatív nedvesség és hmérséklet = 60 % t = 20 o C

54 Magastetk szigetelése UNIFIT 039, 035 NOBASIL MPE TI 140 db CLASSIC 040, 035 TP 115

55 Hszigetel anyagok beépítése Hszigetelési lehetségek: tetfödém szigetelése (nem hasznosított padlástérben) ferde tetsík szigetelése Szarufák között és alatt kb cm anyag beépítése szükséges Padlásfödémen kb. 20 cm anyag elhelyezése szükséges

56 Magastetk hszigetelése - részletek Tetszerkezet (padlástér) hszigetelésének elhelyezése: szarufák között zárófödémen

57 Magastetk hszigetelése - részletek Alátétfólia a hájazat alatt

58 Magastetk hszigetelése - részletek Az alátétfólia beépítésének célja: a héjazaton bejutó csapadék elvezetése ( hszigetelés megvédése a küls nedvességtl) napsugárzás visszaverése a szerkezeten átjutó pára áteresztése vízzárás, szélzárás Fontos: a légrés méretezni kell, hogy az átszellztetés megfelel mérték legyen pl. 200 cm 2 /m.

59 Magastetk hszigetelése - részletek Hszigetelés a szarufák között

60 Magastetk hszigetelése - részletek Hszigetelés beépítése: a kétréteg rendszer ideális a szarufák között és alatt (vagy fölött) - a szarufák által okozott hveszteség csökkentésére (hhidak kiküszöbölése).

61 Magastetk hszigetelése - részletek Párazáró réteg (belül, a falburkolat alatt, vagy a teljes hszigetel réteg vastagságának negyedében

62 Magastetk hszigetelése - részletek Légzáró-páratechnikai réteg beépítése: belül, a falburkolat alatt, vagy a teljes hszigetel réteg vastagságának 1/4-1/5 részében. Ásványgyapotok alkalmazása elnyös, mert elegend párafékez réteget beépíteni!!!

63 Magastetk szigetelése - részletek Tartószerkezet elhelyezése

64 Magastetk szigetelése - részletek Lécváz elhelyezése a szarufákon: hszigetelés a szarufák síkja alatt - hhidak hatásának csökkentése szerelt falburkolat tartószerkezete

65 Magastetk szigetelése - részletek Szarufák síkja alatti hszigetelés beépítésének elnyei: a hhidak hatásának csökkentése lehetség a gépészeti vezetékek elhelyezésére (nem kell áttörni a légzáró-páratechnikai réteget

66 Magastetk szigetelése - részletek Szerelt burkolat típusai: gipszkarton, fa alapanyagú építlemez Tektalan (ellenléc nélkül is)

67 Magastetk szigetelése - részletek A hátbocsátási követelményérték (U = 0,25 W/m 2.K) teljesítéséhez általában legalább 18 cm vastag hszigetel réteg szükséges. A hcsillapító képesség növelése és a léghanggátlás javítása céljából 20 cm-nél vastagabb réteg beépítése javasolható.

68 Az ásványgyapot termékek legfontosabb tulajdonságai magastetkben + Hszigetelés lambda érték D (W / m.k) hvezetési ellenállás R (m 2 K / W) R D = d/ D (m 2.K/W), d a szigetelés vastagsága (m) D 0,032 0,040 W/m.K + Hangelnyelés s a hangelnyelés mértékét jelöli + Léghanggátlás a teljes szerkezetet jellemzi R w léghanggátlási szám (laboratóriumi érték) db R ẃ léghanggátlási szám (helyszíni érték) db + Tzállóság Tzállósági besorolás - A1 nem éghet anyagok + Víztaszító képesség A rövid és hosszú idej vízfelvétel minél kisebb legyen

69 Termékek minsítése: Magastetk minsítése és szabványai: Mindegyik építipari termékre van CE minsítés RMW CE minsítés: A rendszerek minsítései: Nincs olyan rendszerminsítés, mint az ETICS. Magastetk tzállósági rendszere a KNAUF termékekkel közösen Hangszigetelési (akusztikai) rendszer a KNAUF termékekkel közösen, a válaszfalakra

70 NOBASIL a magastetkben: = 84 % t = -20 o C t dp >12 oc = 60 % t = 20 o C

71 NOBASIL a magastetkben: Tetszerkezet kiegészít szigeteléssel 1. Héjazat 2. Cserépléc 3. Ellenléc 4. Kiszellztetett tér a vízzáró alátéthéjazat fölött 5. Vízzáró alátéthéjazat 6. Kiszellztetett tér a vízzáró alátéthéjazat alatt 7. NOBASIL hszigetelés 8. Bels burkolat 9. Párazáró réteg 10. Tartószerkezet 11. Szarufa

72 Hszigetelés egy rétegben: 1. Héjazat 2. Cserépléc 3. Ellenléc 4. Kiszellztetett tér a vízzáró alátéthéjazat fölött 5. Vízzáró alátéthéjazat 6. Kiszellztetett tér a vízzáró alátéthéjazat alatt 7. NOBASIL hszigetelés 8. Bels burkolat 9. Párazáró réteg 10. Tartószerkezet t dp =15 o C 11. Szarufa

73 Hszigetelés két rétegben: 1. Héjazat 2. Cserépléc 3. Ellenléc 4. Kiszellztetett tér a vízzáró alátéthéjazat fölött 5. Vízzáró alátéthéjazat 6. Kiszellztetett tér a vízzáró alátéthéjazat alatt 7. NOBASIL hszigetelés 8. Bels burkolat 9. Párazáró réteg 10. Tartószerkezet t dp =19 o C 11. Szarufa

74 Magastetk szigetelése - részletek Kétszeresen átszellztetett tet rétegfelépítése Tetfedés Átszellztetett légréteg Ellenléc Alátéthéjazat Szarufa Bels átszellztetett légréteg Fels hszigetel réteg (szarufák között) Alsó hszigetel réteg (lécváz között) Légzáró-páratechnikai réteg Burkolat

75 Padlásfödémek szigetelése - részletek Padlásfödém, könny járóréteggel (nem hasznosított tettér) Járóréteg Hszigetelés Páratechnikai réteg (szükség esetén) Födémszerkezet Felületképz réteg Páratechnikai (párazáró, párafékez) réteg általában csak elre gyártott elemekbl készült födémek esetén szükséges.

76 Padlásfödémek szigetelése - részletek Padlásfödém, nehéz járóréteggel (hasznosított tettér raktározásra, tárolásra) Kavics- vagy könnybeton padozat Technológiai szigetelés Hszigetelés (két rétegben, hézagcserében) Páratechnikai réteg (szükség esetén) Födémszerkezet Páratechnikai (párazáró, párafékez) réteg általában csak elre gyártott elemekbl készült födémek esetén szükséges.

77 Pincefödémek szigetelése - részletek Pincefödém, szerkezeten belüli hszigeteléssel (korlátozott vastagságú hszigetel szigetelréteggel) Hszigetel réteg (úsztatott párnafák között) Padlóburkolat és aljzata Geotextília védréteg (páratechnikai réteg) Hszigetelés (terhelhet EPS lapok) Kiegyenlít réteg Födémszerkezet Speciális helyzet szerkezet: nem érintkezik a küls levegvel Ftetlen, de zárt térrel határos Kisebb a hátadás, mint a küls levegvel határos szerkezetek esetén Fontos a megfelel hszigetelés a padló felületi hmérséklete max. 2,5 C -kal lehet kisebb, mint a bels leveg hmérséklete! Korlátozott szerkezeti vastagság!!!

78 Pincefödémek szigetelése - részletek Pincefödém, alsó oldali hszigeteléssel Padlóburkolat és aljzata Úsztatóréteg Födémszerkezet Hszigetelés Speciális helyzet szerkezet: nem érintkezik a küls levegvel Sokszor csak ragasztott hszigetelés készülhet (problémák elre gyártott födémekben) EPS vagy ásványgyapot szigetelés lehetséges (tzvédelmi igénytl függen) Jó hszigetelés érhet el, kis költséggel

79 Árkádfödémek szigetelése - részletek Árkádfödém, alsó oldali hszigeteléssel Padlóburkolat és aljzata Úsztatóréteg Födémszerkezet Hszigetelés Speciális helyzet szerkezet: lefelé hl födém Álmennyezet Nagyobb a hszigetelési követelmény (vastagabb szigetelés kell, mint pincefödémek esetében) EPS vagy ásványgyapot szigetelés lehetséges (tzvédelem) Álmennyezet esetében ásványgyapot szigetelés alkalmazása célszer (hézagmentes kitöltés)

80 Milyen termékeket alkalmazhatunk még? Fagyapot termékek Heraklith-C Cementkötés homogén fagyapot építlap. Páraátereszt, a htároláshoz elegend tömeggel, továbbá kiváló építésbiológiai tulajdonságokkal rendelkezik. Heraklith-C finomszálas A Heraklith-C anyag finomszálas változata, elssorban látszó felületek akusztikai szigetelésére.

81 Milyen termékeket alkalmazhatunk még lefelé hl födémekben? Mélygarázsok!

82 Milyen termékeket alkalmazhatunk még? Lefelé hl födémek

83 Termékek minsítése: Magastetk minsítése és szabványai: Mindegyik építipari termékre van CE minsítés RMW CE minsítés: A rendszerek minsítései: Nincs olyan rendszerminsítés, mint az ETICS. Rendszer a magastetk tzállósági rendszer a KNAUF, RIGIPS termékekkel Hangszigetelési (akusztikai) rendszer a KNAUF, RIGIPS válaszfalakra

84 Knauf Insulation ECOSE Technology-val Az ásványgyapot új generációja Ilyen volt... és ilyen lett

85 Mi az ECOSE Technology? Lépésváltás a fenntartható kötanyag technológiában ECOSE = ökológia + fenntarthatóság + környezetvédelem Forradalmi, új, formaldehid-mentes kötanyag technológia Könnyen megújuló anyagokon alapul, ásványolaj bázisú kemikáliák helyett Csökkenti a munkahelyi káros hatások mértékét és gyártása során a szennyezanyag kibocsátást. A kisebb energiafelhasználásnak köszönheten csökken a környezetre gyakorolt hatás Ugyanezeket az elnyöket nyújtja más termékeknél is, ahol elnyt jelent a kötanyag helyettesítése Fa alapú építlemezek Csiszolóanyagok Súrlódásos kapcsolatok (fékbetétek stb.)

86 Ásványgyapot ECOSE Technology-val Mit nyújt az ásványgyapot ECOSE Technology-val? Felhasználóbarát A fenntarthatóság legfels foka A hagyományos ásványgyapot minden elnyét kínálja Nem tartalmaz fenolt, formaldehidet, vagy akrilt A Knauf Insulation ásványgyapot ECOSE Technology-val természetes barna szín: nem tartalmaz mesterséges színezanyagokat vagy festékeket

87 Felhasználóbarát Az ásványgyapot új generációja, amely jó érzetet kelt természetesen Puhább tapintású Kisebb a porképzdés Szagtalan Könnyen vágható

88 A fenntarthatóság legmagasabb szintje Az ásványgyapot ECOSE Technology-val a fenntarthatóság legmagasabb szintjét biztosítja Bio-alapú technológiával készült kötanyag Hozzájárul az épületek bels levegjének javításához (a hagyományos ásványgyapothoz viszonyítva) Fenntartható épületek Csökkenti a munkahelyi káros hatások mértékét és a gyártás során a szennyezanyag kibocsátást Csökken a környezetre gyakorolt hatás a kisebb energiafelhasználásnak köszönheten Versenyképes ár

89 A fenntarthatóság legmagasabb szintje a hagyományos ásványgyapot nyújtotta környezeti elnyökkel. Megújuló és bséges források Magas az újra felhasznált anyagok aránya Optimalizált csomagolás

90 Biztosítja az eddig megszokott minséget Bizonyított minség, magasabb élettartammal Hszigetel képesség Akusztikai tulajdonságok Tzállóság Nedvességgel szembeni tulajdonságok Mechanikai tulajdonságok Tartósság

91 Minségi jellemzk Az ECOSE Technology-val gyártott ásványgyapot jellemzi Általános felhasználásra Hvezetési ellenállás és hvezet képesség Hosszúság és szélesség Vastagság Derékszögség Síkbeliség Méretállandóság Húzószilárdság Tzállóság Tartóssági jellemzk Speciális felhasználásra Méretállandóság meghatározott feltételek mellett Nyomófeszültség és nyomószilárdság Húzószilárdság a felületre merlegesen Koncentrált (pontszer ) terhelés Maximális tartós nyomófeszültség Vízfelvev képesség Páraátereszt képesség Dinamikai merevség Összenyomhatóság Hangelnyelés Áramlási ellenállás EN szabvány szerint EN 12667, EN EN 822 EN 823 EN 824 EN 825 EN 1604 EN 1608 EN EN 1604 EN 826 EN 1607 EN EN 1606 EN 1609, EN EN EN EN 12431, EN 1606 EN ISO 354, EN ISO EN 29053

92 Bizonyított minség Hvezet képesség g (EN 12667, EN 12939) Testsrség kg/m 3 Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot átlagos lambda-görb rbéje Az ECOSE Technology-val készk szült ásványgyapot és s a hagyományos ásványgyapot hvezeth vezet képessége azonos.

93 Bizonyított minség Vízfelvétel (EN 1609) Maximálisan megengedett érték Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val készült ásványgyapot minsége megegyezik, vagy jobb, összehasonlítva a hagyományos ásványgyapottal, ahol víztaszítás szüks kséges.

94 Bizonyított minség Merevség g tárolt rolás s után n (ACERMI módszer) m Összenyom sszenyomódás s mm-ben Ásv sványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val gyártott ásványgyapot tábla merevsége megegyezik, vagy jobb, összehasonlítva a hagyományos ásványgyapot táblákkal.

95 Bizonyított minség Kitömörödési vastagság raktároz rozás után (EN 823) Vastagság g % %-ban Minimális követelmk vetelmény Ásványgyapot ECOSE Technology-val Hagyományos ásványgy. Ásványgyapot ECOSE Technology-val Hagyo- Ásványgyapot mányos ECOSE Technology-val ásványgy. Hagyományos ásványgy. Ásványgyapot ECOSE Technology-val Hagyományos ásványgy. Az ECOSE Technology-val gyártott üveggyapot kitömörödési képessége megegyezik, vagy jobb, összehasonlítva a hagyományos üveggyapottal.

96 Tartósság A kitömörödési vastagság vesztesége a raktárban rban való tárolás függvényében Veszteség g % %-ban Id (3 hónap) h Ásványgyapot ECOSE Technology-val Hagyományos ásványgyapot Az ECOSE Technology-val gyártott ásványgyapot kitömörödési képességének vesztesége lassabb, összehasonlítva a hagyományos ásványgyapottal, ezzel is növelve a termék tartósságát tárolás esetén.

97 Megfelel az európai elírásoknak és szabványoknak Hvezet Vízfelvétel vezet képess (EN pesség 1609) g (EN 12667, EN 12939) Maxim Kitömörödési vastagság raktároz rozás után (EN 823) Maximálisan megengedett érték

98 Az ECOSE Technology-val készül termékek környezetvédelmi díjai Hvezet Vízfelvétel vezet képess (EN pesség 1609) g (EN 12667, EN 12939) Maxim Kitömörödési vastagság raktároz rozás után (EN 823) Maximálisan megengedett érték Csehországban az Év terméke Hollandiában az innovatív, úttör és fenntartható termékeknek megítélt Dubo Award díjat kapta 2009-ben Németországban az ÖKO-Test Magazin nagyon jó minsítést adott a TI 135 jel termékre A kasírozatlan ECOSE termékek megfelelnek az EUROFINS Indoor Air comfort, vagyis a beltéri leveg minségére vonatkozó európai szabvány legszigorúbb feltételeinek.

99 Ön mit választana? Hvezet Vízfelvétel vezet képess (EN pesség 1609) g (EN 12667, EN 12939) Maxim Kitömörödési vastagság raktároz rozás után (EN 823) Maximálisan megengedett érték Sárga szín Fenol/Formaldehid alapú gyanta Fosszilis üzemanyag felhasználásával készült gyanta Zero bio-alapú tartalom Barna szín Bio-alapú gyanta, keményít felhasználásával Fenntartható technológia Az energiafelhasználás jelents mérték csökkenése, a 70%-kal kevesebb energia felhasználásával készült kötanyagnak köszönheten Nem tartalmaz formaldehidet Az USDA definícójának megfelelen bio-alapú

100 Termékeink adatlapjait, a forgalmazásukhoz szükséges dokumentumokat megtalálja honlapunkon:
