TÖKÉLETES HŐSZIGETELÉS A MINŐSÉG ÉS A TARTÓSSÁG TÁRSULÁSÁBÓL

Átírás

1 Termékismertető katalógus Editon 2/2011

2 TÖKÉLETES HŐSZIGETELÉS A MINŐSÉG ÉS A TARTÓSSÁG TÁRSULÁSÁBÓL Az ISOROC POLSKA cég 2004-ben alakult. Cégünk ökológiai termékeket állít elő ásványi gyapotból. Az ásványi gyapotot természetes, nem organikus anyagként kőzetek (bazalt, dolomit) olvasztásával állítják elő, amely kiváló szigetelő és akusztikai, valamint tűzterjedés csökkentő tulajdonságot eredményez. Az ISOROC az építőiparban használatos magas minőségű szigetelő anyagok széles kínálatával igyekszik fiatal márkanevének teret hódítani. Az ISOROC osztrák tőke bevonásával végzi termelő tevékenységét. Cégünk ugyancsak többéves gyártói és kereskedői tapasztalatokkal rendelkezik Oroszországban a kőzetgyapot piacon, valamint egyéb Európai Uniós országokban. Az ISOROC POLSKA az ásványgyapotok teljes választékát állítja elő, amelyek az építkezés szinte minden fázisában felhasználhatók, javítandó az épületek energia és akusztikai felhasználási hatásokat, valamint a tűzterjedés elleni védelmet. Termékeink magas hőszigetelő és akusztikai jellemzőinek, valamint tűzterjedést gátló hatásának köszönhetően, lényeges szerepet játszanak az energiamegtakarításban, kellemes környezet kialakításában és a tűzbiztonság fokozásával komfortosabbá teszik mindennapi életünket. Az ISO 9001:2000, valamint a minden termékünkre kiterjedő CE tanúsítványok garantálják termékeink állandó, kimagasló minőségét. 2

3 Tartalomjegyzés: Általános építőipar: ISOLIGHT Tetőterek, gerenda tetők, válaszfalak, álmennyezetek, fémszerkezetek, szellőztetett és nem szellőztetett légréssel rendelkező falak 6. oldal Külső homlokzatok: ISOVENT-L ISOVENT-M ISOVENT-MW ISOVENT ISOPANEL-W Könnyű-száraz kivitelben készülő külső falak, kő, üveg, műanyag stb. homlokzati falak, padlástérbe a szarufák között, gerenda tetők, álmennyezetek, válaszfalak, szellőztetett és nem szellőztetett légréssel rendelkező falak szendvics szerkezetű külső falak (pl. deszka, lemez, üveg), háromrétegű falak, kőburkolatok alá, hangszigetelő falak, háromrétegű teherhordó falak szendvics szerkezetű külső falak (pl. deszka, lemez, üveg), háromrétegű falak, kőburkolatok alá, hangszigetelő falak, háromrétegű teherhordó falak, hangszigetelésként zajvédő falak Könnyű-száraz kivitelben készülő külső falak, kő, üveg, lemez stb. homlokzati falak, szendvics szerkezetű külső falak, hangszigetelésként zajvédő falak Könnyű-száraz kivitelben készülő külső falak, kő, üveg, lemez stb. homlokzati falak, hangszigetelésként zajvédő falak 7. oldal 8. oldal 9. oldal 10. oldal 11. oldal ISOFAS / ISOPANEL / ISOFAS-P Könnyű-vizes kivitelben készülő külső homlokzatok oldal ISOFAS-LM Könnyű-vizes kivitelben készülő külső homlokzatok, alulról hűlő födémek (garázsok, pincék) 15. oldal Garázs rendszerek: ISOFAS-LM (élezett) alulról hűlő födémek (vakoláshoz) 16. oldal Átszellőztetett födémek: ISOLOOSE Átszellőzetett födémek, pincefödémek, hőszigetelő válaszfalakba 17. oldal Lapostetők: ISOROOF-B - ISODACH MONO nem átszellőztetett, egyrétegű ISODACH MONO rendszerben készülő lapos tetők, normál terhelésű aljzatbeton 18. oldal ISOROOF - ISODACH MONO nem átszellőztetett, egyrétegű ISODACH MONO rendszerben készülő lapos tetők, aljzatbeton 19. oldal ISOPANEL-D - ISODACH rendszer nem átszellőztetett, kétrétegű ISODACH rendszerben készülő lapos tetők (alsó réteg) 20. oldal ISOROOF-T - ISODACH rendszer nem átszellőztetett, kétrétegű ISODACH rendszerben készülő lapos tetők (felső réteg) 21. oldal 3

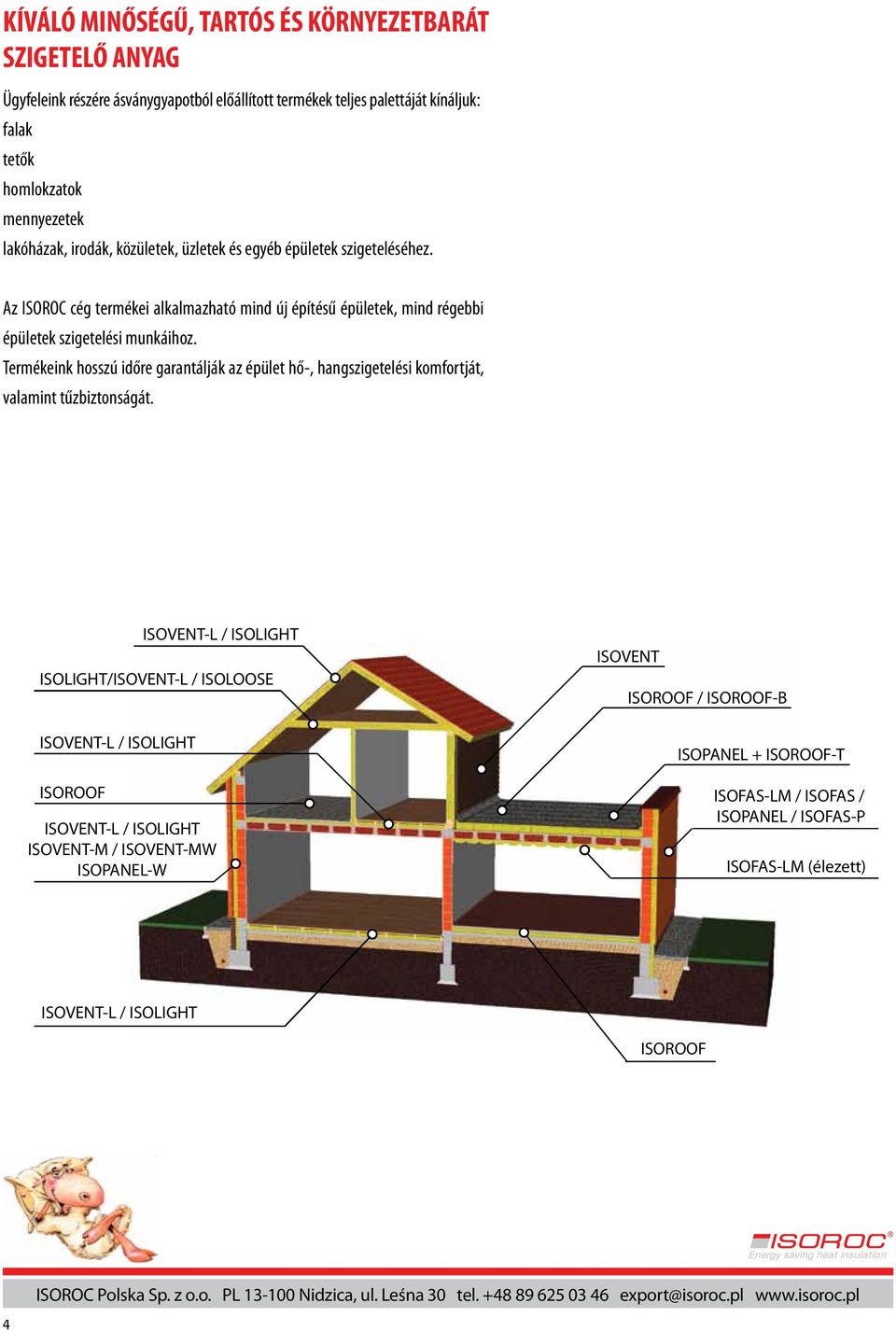

4 KÍVÁLÓ MINŐSÉGŰ, TARTÓS ÉS KÖRNYEZETBARÁT SZIGETELŐ ANYAG Ügyfeleink részére ásványgyapotból előállított termékek teljes palettáját kínáljuk: falak tetők homlokzatok mennyezetek lakóházak, irodák, közületek, üzletek és egyéb épületek szigeteléséhez. Az ISOROC cég termékei alkalmazható mind új építésű épületek, mind régebbi épületek szigetelési munkáihoz. Termékeink hosszú időre garantálják az épület hő-, hangszigetelési komfortját, valamint tűzbiztonságát. ISOVENT-L / ISOLIGHT ISOLIGHT/ISOVENT-L / ISOLOOSE ISOVENT-L / ISOLIGHT ISOROOF ISOVENT-L / ISOLIGHT ISOVENT-M / ISOVENT-MW ISOPANEL-W ISOVENT ISOROOF / ISOROOF-B ISOPANEL + ISOROOF-T ISOFAS-LM / ISOFAS / ISOPANEL / ISOFAS-P ISOFAS-LM (élezett) ISOVENT-L / ISOLIGHT ISOROOF 4

5 MINŐSÉG, TARTÓSSÁG, KÖRNYEZETVÉDELEM Magas hőszigetelő képesség Magas szintű tűzbiztonság Magasfokú víztaszító képesség Jó páraáteresztő képesség Jó hangszigetelés Környezetbarát 5

6 ISOLIGHT Általános felhasználásra Hő-és hangszigetelésre, valamint tűzgátlásra: padlásra, a szarufák között, padló a padlógerendák között, burkolt födémgerenda alulról (álmennyezet), belső válaszfal szerkezetekben, résfalakba szellőztetett és nem szellőztetett légréssel, gipszkarton, fa vagy acél válaszfalak kitöltésére. könnyű, rugalmas, könnyen hozzáalakítható a szigetelendő felülethez, egyszerű szerelés tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak, természetes alapanyagokból készül, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet, ellenáll a biológiai és kémiai korróziónak, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat. ISOLIGHT MW-EN13162-T2--CS(10)0,5 -WS-MU1-WL(P) Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 5mm / + 15% T2 100 mm [%/mm] - 5% / + 15mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)0,5 0,5 Páradiffúziós ellenállás tényezője [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,037 Testsűrűség [kg/m 3 ] ,35 1,60 2,15 2,70 4,05 5,40 Felsorolás Me. ISOLIGHT Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 6,00 7,32 4,50 5,49 3,00 3,66 3,00 3,66 2,00 2,44 1,50 1,83 1 csomag térfogata [m 3 ] 0,300 0,366 0,270 0,329 0,240 0,293 0,300 0,366 0,300 0,366 0,300 0,366 A csomagok száma raklapon [db] fedési felülete [m 2 ] Raklapra pakolt lemezek térfogata [m 3 ] 6,000 5,856 5,400 5,270 4,800 4,685 6,000 5,856 6,000 5,856 6,000 5,856 Az Ügyfél kérésére lehetőség van az ISOLIGHT lemezek egyedi méretben történő legyártására. Az ISOLIGHT lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Hagyományos tetőszerkezet hőszigetelése: 1. Gipszkarton 2. ISOLIGHT kőzetgyapot 3. Légrés 4. Lécezés 5. Tetőfedő anyag 6

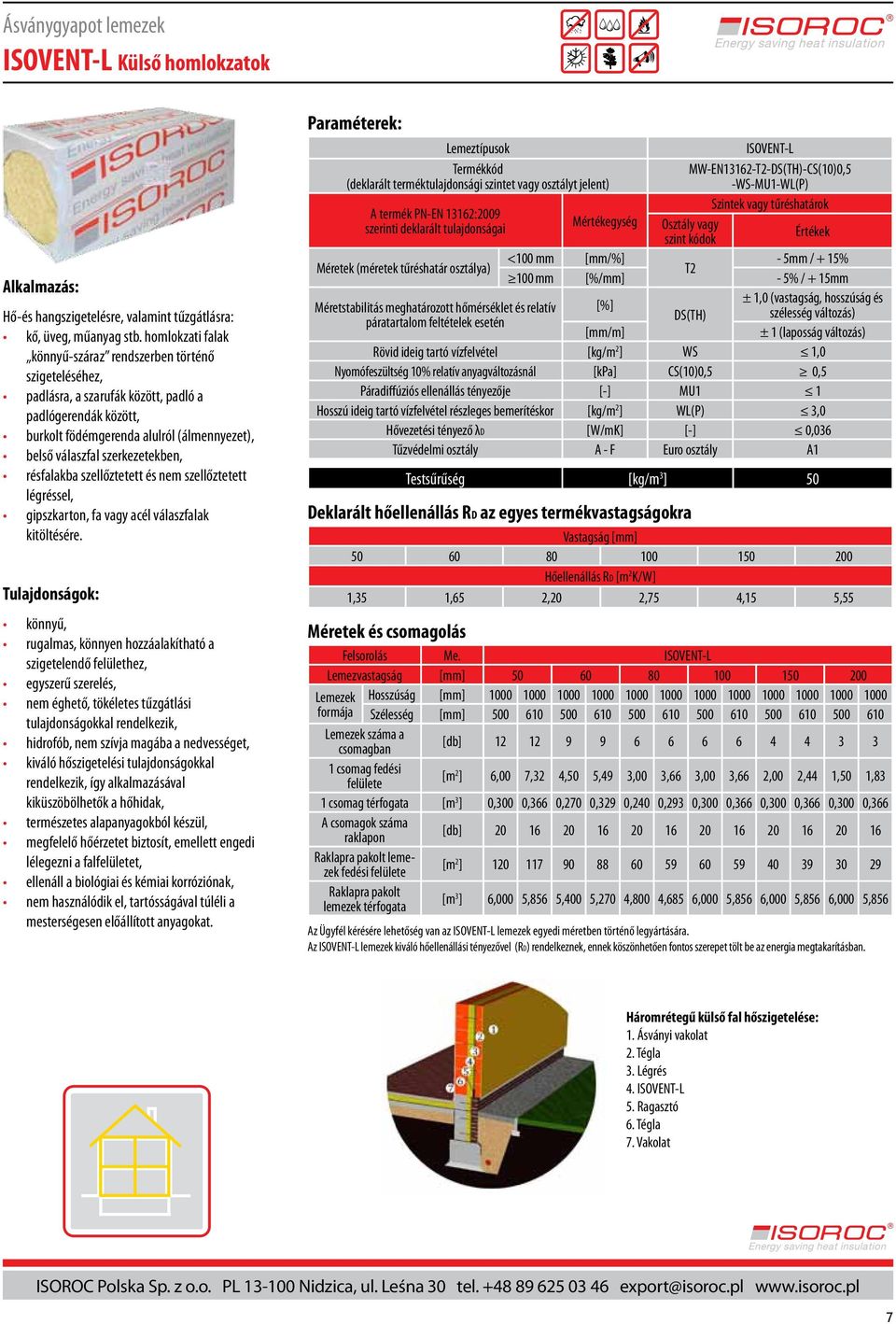

7 ISOVENT-L Külső homlokzatok Hő-és hangszigetelésre, valamint tűzgátlásra: kő, üveg, műanyag stb. homlokzati falak könnyű-száraz rendszerben történő szigeteléséhez, padlásra, a szarufák között, padló a padlógerendák között, burkolt födémgerenda alulról (álmennyezet), belső válaszfal szerkezetekben, résfalakba szellőztetett és nem szellőztetett légréssel, gipszkarton, fa vagy acél válaszfalak kitöltésére. könnyű, rugalmas, könnyen hozzáalakítható a szigetelendő felülethez, egyszerű szerelés, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak, természetes alapanyagokból készül, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet, ellenáll a biológiai és kémiai korróziónak, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat. ISOVENT-L MW-EN13162-T2--CS(10)0,5 -WS-MU1-WL(P) Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 5mm / + 15% T2 100 mm [%/mm] - 5% / + 15mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)0,5 0,5 Páradiffúziós ellenállás tényezője [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,036 Testsűrűség [kg/m 3 ] ,35 1,65 2,20 2,75 4,15 5,55 Felsorolás Me. ISOVENT-L Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 6,00 7,32 4,50 5,49 3,00 3,66 3,00 3,66 2,00 2,44 1,50 1,83 1 csomag térfogata [m 3 ] 0,300 0,366 0,270 0,329 0,240 0,293 0,300 0,366 0,300 0,366 0,300 0,366 A csomagok száma raklapon [db] fedési felülete [m 2 ] Raklapra pakolt lemezek térfogata [m 3 ] 6,000 5,856 5,400 5,270 4,800 4,685 6,000 5,856 6,000 5,856 6,000 5,856 Az Ügyfél kérésére lehetőség van az ISOVENT-L lemezek egyedi méretben történő legyártására. Az ISOVENT-L lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Háromrétegű külső fal hőszigetelése: 1. Ásványi vakolat 2. Tégla 3. Légrés 4. ISOVENT-L 5. Ragasztó 6. Tégla 7. Vakolat 7

8 ISOVENT-M Külső homlokzatok Hő-és hangszigetelésre, valamint tűzgátlásra: paneles homlokzati külső falak szigetelésére (pl. lemezből, deszkából, siding), háromrétegű falak hőszigetelésére, kő és üveg homlokzati falak, gipszkarton válaszfal, burkolófal szigetelésére, válaszfalak szigetelésére, háromrétegű alapfalak szigetelésére. egyszerű szerelés, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak, természetes alapanyagokból készül, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet, ellenáll a biológiai és kémiai korróziónak, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat. ISOVENT-M MW-EN T3--TR5-CS(10)10-WS- WL(P)-MU1-AW1 Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 5 5 Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)10 10 Páradiffúziós ellenállási tényező [-] MU1 1 Súlyozott hangelnelési tényező [-] AW1 1,00 Hővezetési tényező λd [W/mK] [-] 0,038 Testsűrűség [kg/m 3 ] ,10 2,60 3,15 3,65 3,95 4,20 5,25 Felsorolás Me. ISOVENT-M Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [mm] csomag fedési felülete [m 2 ] 1,80 1,80 1,20 1,20 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,144 0,180 0,144 0,168 0,180 0,192 0,240 Csomagok száma a raklapon [db] térfogata [m 3 ] 2,880 2,880 2,880 2,688 2,880 2,880 2,880 Az Ügyfél kérésére lehetőség van az ISOVENT-M lemezek egyedi méretben történő legyártására. Az ISOVENT-M lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Háromrétegű külső fal hőszigetelése: 1. Ásványi vakolat 2. Tégla 3. Légrés 4. ISOVENT-M 5. Ragasztó 6. Tégla 7. Vakolat 8

9 üvegfátyol kasírozással ISOVENT-MW Külső homlokzatok Alkalmazási terület: Hő-és hangszigetelésre, valamint tűzgátlásra: Paneles homlokzati külső falak szigetelésére (pl. lemezből, deszkából, siding), háromréteges falak hőszigetelésére, kő és üveg homlokzati falak, gipszkarton válaszfal, burkolófal szigetelésére, válaszfalak szigetelésére, hangszigetelésként zajvédő falakra Fő jellegzetesség: A lemezek üvegfátyol kasírozással készülnek, ami kitűnő szélzárást biztosít! egyszerű szerelés, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak, természetes alapanyagokból készül, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet, ellenáll a biológiai és kémiai korróziónak, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat. ISOVENT-MW MW-EN T3--TR5-CS(10)10-WS- WL(P)-MU1-AW1 Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 5 5 Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)10 10 Páradiffúziós ellenállási tényező [-] MU1 1 Súlyozott hangelnelési tényező [-] AW1 1,00 Hővezetési tényező λd [W/mK] [-] 0,038 Testsűrűség [kg/m 3 ] ,10 2,60 3,15 3,65 3,95 4,20 5,25 Felsorolás Me. ISOVENT-MW Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [szt] csomag fedési felülete [m 2 ] 1,80 1,80 1,20 1,20 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,144 0,180 0,144 0,168 0,180 0,192 0,240 Csomagok száma a raklapon [db] Lemezek száma a raklapon [db] fedési felülete [m 2 ] 20,16 15,84 12,96 11,52 11,52 10,08 7,20 Raklapra pakolt lemezek térfogata [m 3 ] 2,880 2,688 2,880 2,640 2,880 2,592 2,688 2,688 2,880 2,880 2,880 2,688 2,880 2,400 Az Ügyfél kérésére lehetőség van az ISOVENT-MW lemezek egyedi méretben történő legyártására. Az ISOVENT-MW lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Külső üvegfalak hőszigetelése: 1. Üvegfal 2. Légrés 3. ISOVENT-MW 4. Beton tégla 5. Vakolat 9

10 ISOVENT Külső homlokzatok ÚJ, JOBB PARAMÉTER Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: kő, üveg, műanyag stb. homlokzati falak könnyű-száraz rendszerben történő szigeteléséhez, hangszigetelésként zajvédő falakba. könnyű, a megnövelt mechanikai paramétereknek köszönhetően alkalmas a könnyű-száraz rendszerű külső falak hőszigetelésére tulajdonságokkal rendelkezik rugalmas, könnyen hozzáalakítható a szigetelendő felülethez hidrofób, nem szívja magába a nedvességet természetes alapanyagokból készül, ellenáll a biológiai és kémiai korróziónak, nem veszít a jellemzőiből nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet. ISOVENT MW-EN T4--WS-MU1-AW1-CS(10)15- WL(P) Mértékegység Osztály vagy Méretek - 3mm/ + 5% (méretek tűréshatár osztálya) T4 100 mm [%/mm] - 3% / + 5mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Páradiffúziós ellenállás tényezője [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,037 Testsűrűség [kg/m 3 ] ,15 2,70 3,20 4,05 5,40 Felsorolás Me. ISOVENT Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 1,80 1,80 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,144 0,180 0,144 0,180 0,240 A csomagok száma raklapon [db] fedési felülete [m 2 ] 36,00 28,80 24,00 19,20 14,40 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 Az Ügyfél kérésére lehetőség van az ISOVENT lemezek egyedi méretben történő legyártására. Az ISOVENT lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Faburkolatú külső fal hőszigetelése: 1. Faburkolat 2. Légrés 3. ISOVENT 4. ISOLIGHT 5. Párazáró réteg 6. Gipszkarton 10

11 üvegfátyol kasírozással ISOPANEL-W Külső homlokzatok Ásványgyapot lemezek üvegfátyol kasírozással hő-és hangszigetelésre, valamint tűzgátlásra: paneles, üveg- és kő homlokzati külső falakra, hangszigetelésként zajvédő falakba. nem éghető (növeli az épület tűzbiztonsági jellemzőit), hidrofób, nem szívja magába a nedvességet, könnyen vágható, szerelhető, megfelelő akusztikai komfortot biztosít. ISOPANEL-W MW-EN T3--CS(10)15-TR5 -WS-MU1 Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 5 5 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,036 Testsűrűség [kg/m 3 ] ,10 1,35 1,65 2,20 2,75 3,30 3,85 4,15 Felsorolás Me. ISOPANEL-W Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 3,60 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,144 0,180 0,180 0,144 0,180 0,144 0,168 0,180 Csomagok száma a raklapon [db] fedési felülete [m 2 ] 72,00 57,60 48,00 36,00 28,80 24,00 19,20 19,20 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,880 2,688 2,880 Az Ügyfél kérésére lehetőség van az ISOPANEL-W lemezek egyedi méretben történő legyártására. Az ISOPANEL-W lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Külső üvegfal hőszigetelése: 1. Üvegfal 2. Légrés 3. ISOPANEL-W 4. Betonfal 5. Vakolat 11

12 ISOFAS Külső homlokzatok ÚJDONSÁG!!! Hő-és hangszigetelésre, valamint tűzgátlásra: könnyű-vizes, ún. fúgamentes rendszerű hőszigeteléssel készült külső falakra lapostetőkhöz, mint az ISODACH kétrétegű szigetelésrendszer alaprétege az ISOROOF-T fedőréteggel együtt univerzális összeépíthetőség más rendszerű fedőlemezekkel, kiváló mechanikai és fokozott fizikai jellemzők, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, könnyű szerelés és méretre vágás, más felületi lemezekkel együtt alkalmazva kiküszöbölhetők a hőhidak, kiváló hangszigetelési komfortot biztosít. Méretek (méretek tűréshatár osztálya) Méretstabilitás meghatározott hőmérséklet és relatív Mértékegység ISOFAS MW-EN13162-T4--WS-MU1-AW1- CS(10)20-TR7,5-WL(P) Osztály vagy - 3mm / + 5% T4 100 mm [%/mm] - 3% / + 5mm [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 7,5 7,5 Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)20 20 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,037 Testsűrűség [kg/m 3 ] ,35 1,60 2,15 2,70 2,95 3,20 3,75 4,05 4,30 4,86 5,40 Felsorolás Me. ISOFAS Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,180 0,180 0,144 0,180 0,144 0,168 0,180 0,192 0,216 0,24 Csomagok száma a raklapon [db] fedési felülete [m 2 ] 57,60 48,00 36,00 28,80 24,00 19,20 19,20 14,40 14,40 14,10 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,688 2,880 2,304 2,592 2,88 Az Ügyfél kérésére lehetőség van az ISOPANEL lemezek egyedi méretben történő legyártására. Az ISOPANEL lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. könnyű-vizes rendszerben készült külső homlokzati fal szigetelés: 1. Ragasztó 2. ISOFAS 3. Dübel 4. Glett 5. Üvegszövet háló 6. Alapozó 7. Ásványi vakolat 8. Szín 9. Kezdősín 12

13 ISOPANEL Külső homlokzatok ÚJ, JOBB PARAMÉTEREK Hő-és hangszigetelésre, valamint tűzgátlásra: könnyű-vizes, ún. fúgamentes rendszerű hőszigeteléssel készült külső falakra lapostetőkhöz, mint az ISODACH kétrétegű szigetelésrendszer alaprétege az ISOROOF-T fedőréteggel együtt univerzális összeépíthetőség más rendszerű fedőlemezekkel, kiváló mechanikai és fokozott fizikai jellemzők, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, könnyű szerelés és méretre vágás, más felületi lemezekkel együtt alkalmazva kiküszöbölhetők a hőhidak, kiváló hangszigetelési komfortot biztosít. Méretek (méretek tűréshatár osztálya) Méretstabilitás meghatározott hőmérséklet és relatív Mértékegység ISOPANEL MW-EN T4--TR10-PL(5)250-WS- CS(10)30-MU1-WL(P) Osztály vagy - 3mm / + 5% T4 100 mm [%/mm] - 3% / + 5mm [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)30 30 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,037 Testsűrűség [kg/m 3 ] ,35 1,60 2,15 2,70 2,95 3,20 3,75 4,05 4,30 Felsorolás Me. ISOPANEL Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,180 0,180 0,144 0,180 0,144 0,168 0,180 0,192 Csomagok száma a raklapon [db] fedési felülete [m 2 ] 57,60 48,00 36,00 28,80 24,00 19,20 19,20 14,40 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,688 2,880 2,304 Az Ügyfél kérésére lehetőség van az ISOPANEL lemezek egyedi méretben történő legyártására. Az ISOPANEL lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. könnyű-vizes rendszerben készült külső homlokzati fal szigetelés: 1. Ragasztó 2. ISOPANEL 3. Dübel 4. Glett 5. Üvegszövet háló 6. Alapozó 7. Ásványi vakolat 8. Szín 9. Kezdősín 13

14 ISOFAS-P Külső homlokzatok ÚJ, JOBB PARAMÉTER Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: könnyű-vizes, ún. fúgamentes hőszigetelési rendszerrel kivitelezett külső falakra. magas szigetelési jellemzők, magas komfortérzet a szigetelt térben, magas mechanikai paraméterek, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak nem éghető (növeli az épület tűzbiztonsági jellemzőit), alacsony diffúziós ellenállásának köszönhetően biztosítja a szigetelt felület megfelelő lélegzését könnyen vágható, szerelhető természetes alapanyagokból készül, ellenáll a biológiai és kémiai korróziónak, univerzális felhasználhatóságából adódóan tökéletesen alkalmazható akár íves felületek szigeteléséhez is. FIGYELEM! Az ISOFAS-P ásványgyapot lemezek alkalmazásakor ügyelni kell arra, hogy a többi felhasználásra kerülõ komponens (úgy mint: ragasztó, vakolat, glett) ugyancsak ásványi eredetûek legyenek, és ne gátolják a falszerkezet szabad szellõzését. ISOFAS-P MW-EN13162-T4--TR15-CS(10)40 -WS-MU1-WL(P) Mértékegység Osztály vagy Méretek - 3mm / + 5% (méretek tűréshatár osztálya) T4 100 mm [%/mm] - 3% / + 5mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)40 40 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,039 Testsűrűség [kg/m 3 ] ,25 1,50 2,05 2,55 2,80 3,05 3,55 3,85 4,10 Felsorolás Me. ISOFAS-P Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1,20 1 csomag térfogata [m 3 ] 0,180 0,180 0,144 0,180 0,144 0,168 0,180 0,192 Csomagok száma a raklapon [db] fedési felülete [m 2 ] 57,60 48,00 36,00 28,80 24,00 19,20 19,20 14,40 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,688 2,880 2,304 Ügyfél kérésére lehetőség van az ISOFAS-P lemezek egyedi méretben történő legyártására. Az ISOFAS-P lemezek kiváló hőellenállási tényezőjének (RD) és a természetes alapanyagokból eredő hangszigetelési jellemzőinek köszönhetően javulnak az épület hő- és hangszigetelési tulajdonságai, amik fontos szerepet töltenek be az energia megtakarításban és az objektum mikroklímájának kialakításában. Homlokzati fal hőszigetelése kőzetgyapot lemezzel könnyű-vizes rendszerben: 1. Ragasztó réteg 2. ISOFAS-P 3. Fémbetétes rögzítő dübel 4. Glettréteg 5. Üvegszálas háló 6. Alapozó 7. Ásványi vakolat 8. Szín 9. Kezdősín 14

15 ISOFAS-LM Külső homlokzatok ÚJ, JOBB PARAMÉTEREK Lamellás ásványgyapot lemezek 200 x 1200 mm méretben: Új és már meglévő épületek hő, hang és tűzvédelmi könnyű-vizes rendszerben készülő szigeteléséhez, valamint pincék és mélygarázsok alulról hőlő födémeinek szigeteléséhez magas szigetelési jellemzők, magas komfortérzet a szigetelt térben, magas mechanikai paraméterek, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak nem éghető (növeli az épület tűzbiztonsági jellemzőit), alacsony diffúziós ellenállásának köszönhetően biztosítja a szigetelt felület megfelelő lélegzését könnyen vágható, szerelhető természetes alapanyagokból készül. Az ISOFAS-LM lemezek kiváló hőellenállási tényezőjének (RD) és a természetes alapanyagokból eredő hangszigetelési jellemzőinek köszönhetően javulnak az épület hő- és hangszigetelési tulajdonságai, amik fontos szerepet töltenek be az energia megtakarításban és az objektum mikroklímájának kialakításában. FIGYELEM! Az ISOFAS-LM ásványgyapot lemezek alkalmazásakor ügyelni kell arra, hogy a többi felhasználásra kerülõ komponens (úgy mint: ragasztó, vakolat, glett) ugyancsak ásványi eredetûek legyenek, és ne gátolják a falszerkezet szabad szellõzését. ISOFAS-LM MW EN T5- -TR90-WS-CS(10)50- MU1-WL(P) Mértékegység Osztály vagy Méretek <100 mm [mm] - 1mm/ + 3mm (méretek tűréshatár osztálya) T5 100 mm [%/mm] - 1% / + 3mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR Nyomófeszültség 10% relatív anyagváltozásnál [kpa] CS(10)50 50 Páradiffúziós ellenállás tényezője [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,042 Testsűrűség [kg/m 3 ] 90 Deklarált hőellenállás R D az egyes termékvastagságokra ,15 1,40 1,90 2,35 2,60 2,85 3,30 3,55 3,80 4,05 4,25 4,50 4,75 Felsorolás Me. ISOFAS-LM Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [db] csomag fedési felülete [m 2 ] 1,92 1,92 1,44 0,96 0,96 0,96 0,96 0,96 0,96 0,96 1 csomag térfogata [m 3 ] 0,0960 0,1152 0,1152 0,0960 0,1152 0,1344 0,1440 0,1536 0,1728 0,1920 Csomagok száma a raklapon [db] Raklapra pakolt lemezek térfogata [m 3 ] 5,760 5,760 5,760 5,760 5,760 5,376 5,760 5,376 5,184 5,760 Az Ügyfél kérésére lehetőség van az ISOFAS-LM lemezek egyedi méretben történő legyártására. Az ISOFAS-LM lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. Homlokzati fal hőszigetelése lamellával könnyű-vizes rendszerben: 1. Ragasztó réteg 2. ISOFAS-LM 3. Fémbetétes rögzítő dübel 4. Glettréteg 5. Üvegszálas háló 6. Alapozó 7. Ásványi vakolat 8. Szín 9. Kezdősín 15

16 ISOFAS-LM Garázs rendszerek ÚJ, JOBB PARAMÉTEREK Az ISOFAS-LM profilozott ásványgyapot lemezek: alulról hűlő födémek (garázsok, pincék) hőszigeteléséhez. természetes alapanyagokból készül, magas hőszigetelési együttható, kiváló hőérzetet biztosít a hőszigetelt épületben, magas mechanikai értékek, tulajdonságokkal rendelkezik, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak egyszerű szerelés és méretre vágás. FIGYELEM! Az ISOFAS-LM ásványgyapot lemezek alkalmazásakor ügyelni kell arra, hogy a többi felhasználásra kerülõ komponens (úgy mint: ragasztó, vakolat, glett) ugyancsak ásványi eredetûek legyenek, és ne gátolják a falszerkezet szabad szellõzését. ISOFAS-LM profilozott MW EN T5- -TR90-WS-CS(10)50- MU1-WL(P) Mértékegység Osztály vagy Méretek <100 mm [mm] - 1mm/ + 3mm (méretek tűréshatár osztálya) T5 100 mm [%/mm] - 1% / + 3mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Méretstabilitás meghatározott hőmérséklet és relatív Felületre merőleges húzószilárdság [kpa] TR Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)50 50 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,042 Testsűrűség [kg/m 3 ] ,15 1,40 1,90 2,35 2,60 2,85 3,30 3,55 Felsorolás Me. ISOFAS-LM profilozott Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a raklapon [db] fedési felülete [m 2 ] 57,6 48,0 36,0 28,8 24,0 19,2 19,2 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,688 2,880 Az Ügyfél kérésére lehetőség van az ISOFAS-LM lemezek egyedi méretben történő legyártására. Az ISOFAS-LM lemezek kiváló hőellenállási tényezőjének (RD) és a természetes alapanyagokból eredő hangszigetelési jellemzőinek köszönhetően javulnak az épület hő- és hangszigetelési tulajdonságai, amik fontos szerepet töltenek be az energia megtakarításban és az objektum mikroklímájának kialakításában. FÖDÉM ISOFAS-LM FEDŐ FELÜLET RAGASZTÓ 16

17 Zsákos hőszigetelő anyag ISOLOOSE Lapostetőkhöz Általánosan A zsákos hőszigeteléső anyag ideális szellőztetett gerendatetők, gerendás pincetetők, valamint válaszfalak szigeteléséhez. magas hőszigetelési értékek a szigetelt tér magas komfortérzetet ad kiváló hőszigetelő tulajdonsággal rendelkezik, minek folytán a szerelést követően eltűnnek a hőhidak tulajdonsággal rendelkezik az alacsony diffúziós ellenállásnak köszönhetően biztosítja a felület megfelelő lélegzését természetes alapanyagokból készül ellenálló a kémiai és biológiai korrózióval szemben ISOLOOSE Mértékegység Deklarált hővezetési tényező kg/m 3 sűrűség esetén [W/mК] 0,039 Deklarált hővezetési tényező kg/m 3 sűrűség esetén [W/mК] 0,039 Vízfelvétel rövid ideig tartó vízbemerítéskor % 10 Olvadáspont [⁰C] 750 Páradiffúziós ellenállási tényező [kg/m 2 ] 1 Tűzvédelmi osztályba sorolás A1 nem éghető Víztaszító képesség nem szívja a nedvességet Csomagolás Az ISOLOOSE zsákos szigetelőanyag 12 kg-os zsákokba csomagolva érkezik. Tetőtér hőszigetelése: 1. Gipszkarton 2. ISOLOOSE 3. Légrés 4. Deszka burkolat 17

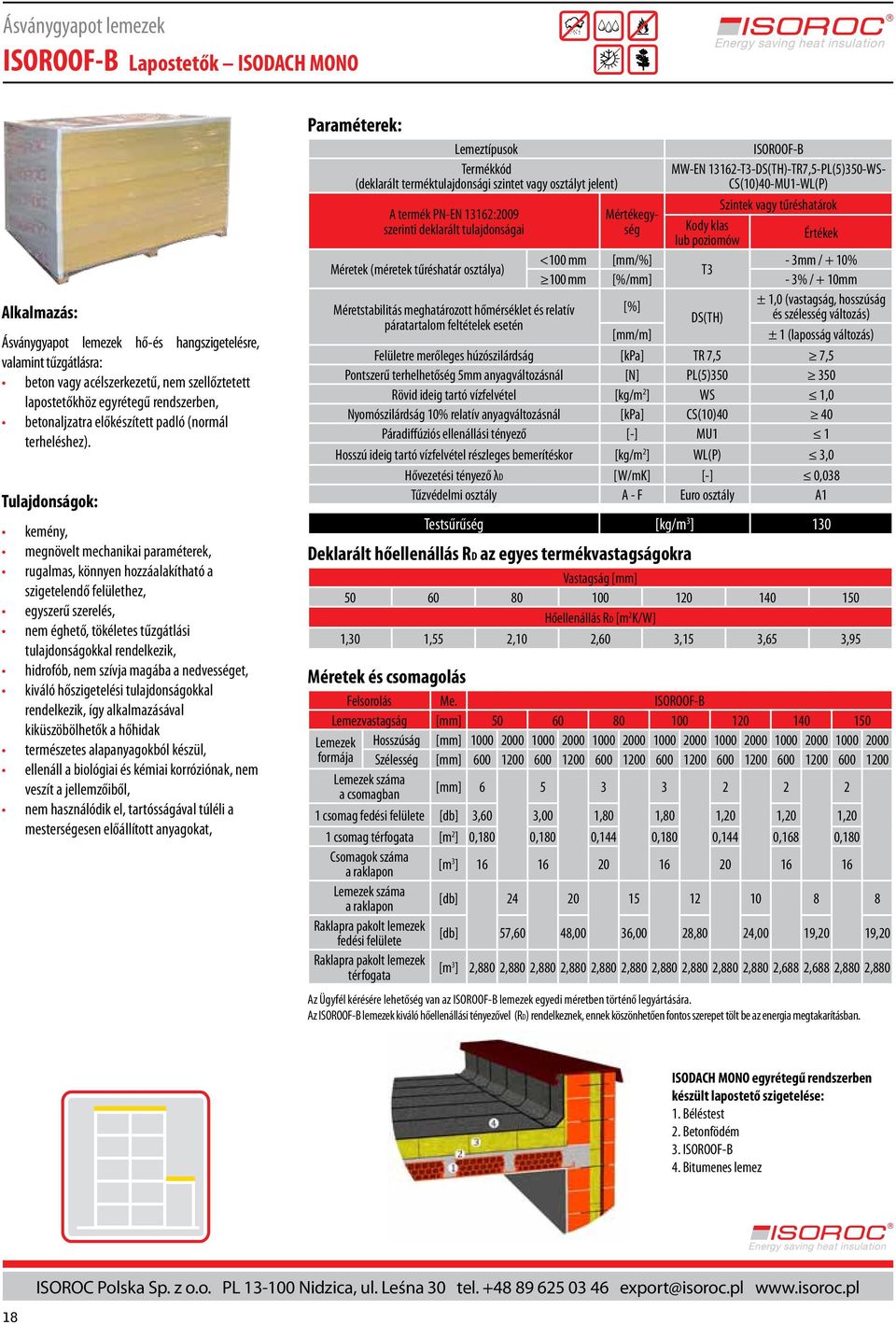

18 ISOROOF-B Lapostetők ISODACH MONO Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: beton vagy acélszerkezetű, nem szellőztetett lapostetőkhöz egyrétegű rendszerben, betonaljzatra előkészített padló (normál terheléshez). kemény, megnövelt mechanikai paraméterek, rugalmas, könnyen hozzáalakítható a szigetelendő felülethez, egyszerű szerelés, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak természetes alapanyagokból készül, ellenáll a biológiai és kémiai korróziónak, nem veszít a jellemzőiből, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat, ISOROOF-B MW-EN T3--TR7,5-PL(5)350-WS- CS(10)40-MU1-WL(P) Mértékegység Kody klas lub poziomów Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 7,5 7,5 Pontszerű terhelhetőség 5mm anyagváltozásnál [N] PL(5) Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)40 40 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,038 Testsűrűség [kg/m 3 ] ,30 1,55 2,10 2,60 3,15 3,65 3,95 Felsorolás Me. ISOROOF-B Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [mm] csomag fedési felülete [db] 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1 csomag térfogata [m 2 ] 0,180 0,180 0,144 0,180 0,144 0,168 0,180 Csomagok száma a raklapon [m 3 ] Lemezek száma a raklapon [db] fedési felülete [db] 57,60 48,00 36,00 28,80 24,00 19,20 19,20 térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,688 2,688 2,880 2,880 Az Ügyfél kérésére lehetőség van az ISOROOF-B lemezek egyedi méretben történő legyártására. Az ISOROOF-B lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. ISODACH MONO egyrétegű rendszerben készült lapostető szigetelése: 1. Béléstest 2. Betonfödém 3. ISOROOF-B 4. Bitumenes lemez 18

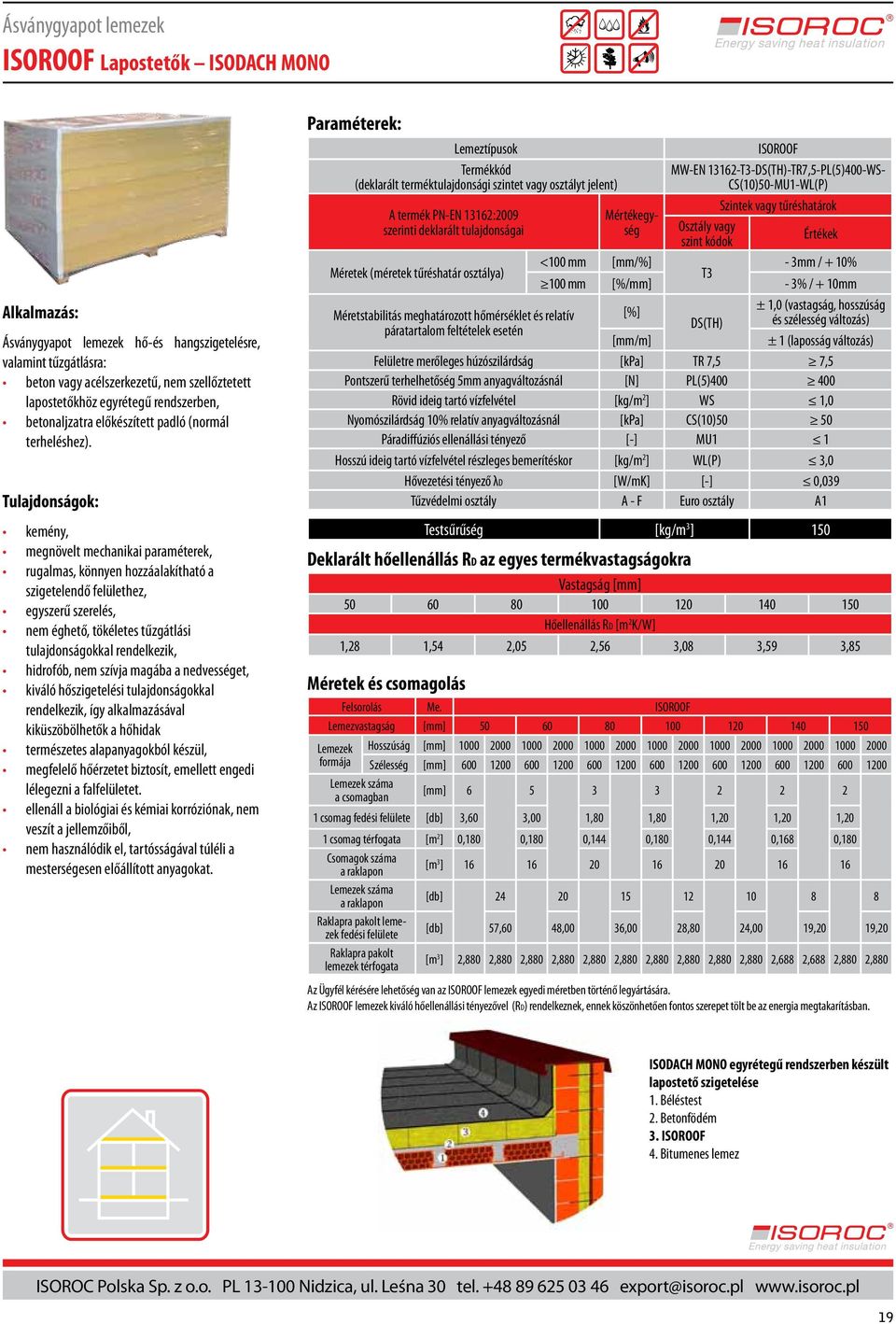

19 ISOROOF Lapostetők ISODACH MONO Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: beton vagy acélszerkezetű, nem szellőztetett lapostetőkhöz egyrétegű rendszerben, betonaljzatra előkészített padló (normál terheléshez). kemény, megnövelt mechanikai paraméterek, rugalmas, könnyen hozzáalakítható a szigetelendő felülethez, egyszerű szerelés, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, kiváló hőszigetelési tulajdonságokkal rendelkezik, így alkalmazásával kiküszöbölhetők a hőhidak természetes alapanyagokból készül, megfelelő hőérzetet biztosít, emellett engedi lélegezni a falfelületet. ellenáll a biológiai és kémiai korróziónak, nem veszít a jellemzőiből, nem használódik el, tartósságával túléli a mesterségesen előállított anyagokat. ISOROOF MW-EN T3--TR7,5-PL(5)400-WS- CS(10)50-MU1-WL(P) Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR 7,5 7,5 Pontszerű terhelhetőség 5mm anyagváltozásnál [N] PL(5) Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)50 50 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,039 Testsűrűség [kg/m 3 ] ,28 1,54 2,05 2,56 3,08 3,59 3,85 Felsorolás Me. ISOROOF Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a csomagban [mm] csomag fedési felülete [db] 3,60 3,00 1,80 1,80 1,20 1,20 1,20 1 csomag térfogata [m 2 ] 0,180 0,180 0,144 0,180 0,144 0,168 0,180 Csomagok száma a raklapon [m 3 ] Lemezek száma a raklapon [db] fedési felülete [db] 57,60 48,00 36,00 28,80 24,00 19,20 19,20 Raklapra pakolt lemezek térfogata [m 3 ] 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,880 2,688 2,688 2,880 2,880 Az Ügyfél kérésére lehetőség van az ISOROOF lemezek egyedi méretben történő legyártására. Az ISOROOF lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. ISODACH MONO egyrétegű rendszerben készült lapostető szigetelése 1. Béléstest 2. Betonfödém 3. ISOROOF 4. Bitumenes lemez 19

20 ISOPANEL-D Lapostetők ISODACH rendszer ÚJDONSÁG!!! Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: lapostetőkhöz, mint az ISODACH kétrétegű szigetelésrendszer alaprétege az ISOROOF-T fedőréteggel együtt. univerzális összeépíthetőség más rendszerű fedőlemezekkel, kiváló mechanikai és fokozott fizikai jellemzők, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, egyszerű szerelés, más felületi lemezekkel együtt alkalmazva kiküszöbölhetők a hőhidak, kiváló hangszigetelési komfortot biztosít. ISOPANEL-D MW-EN T4--TR10-PL(5)250-WS- CS(10)30-MU1-WL(P) Mértékegység Osztály vagy Méretek - 3mm / + 5% (méretek tűréshatár osztálya) T4 100 mm [%/mm] - 3% / + 5mm ± 1,0 (vastagság, Méretstabilitás meghatározott hőmérséklet és relatív [%] hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR Pontszerű terhelhetőség 5mm anyagváltozásnál [N] PL(5) Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)30 30 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,037 Testsűrűség [kg/m 3 ] ,35 1,60 2,15 2,95 3,20 4,30 4,85 Felsorolás Me. ISOPANEL-D Lemezvastagság [mm] Lemezek Hosszúság [mm] formája Szélesség [mm] Lemezek száma a raklapon [db] fedési felülete [m 2 ] 57,60 48,00 36,00 26,40 24,00 16,80 14,40 térfogata [m 3 ] 2,880 2,880 2,880 2,904 2,880 2,688 2,592 Az Ügyfél kérésére lehetőség van az ISOPANEL-D lemezek egyedi méretben történő legyártására. Az ISOPANEL-D lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. ISODACH kétrétegű rendszerben készült lapostető: 1. Béléstest 2. Betonfödém 3. ISOPANEL-D 4. ISOROOF-T 5. Bitumenes lemez 20

21 ISOROOF-T Lapostetők ISODACH rendszer Ásványgyapot lemezek hő-és hangszigetelésre, valamint tűzgátlásra: beton vagy acélszerkezetű, nem szellőztetett lapostetőkhöz, mint az ISODACH kétrétegű szigetelésrendszer felső rétege az ISOPANEL alapozó réteggel együtt univerzális összeépíthetőség más rendszerű fedőlemezekkel, kiváló mechanikai és fokozott fizikai jellemzők, tulajdonságokkal rendelkezik, hidrofób, nem szívja magába a nedvességet, egyszerű szerelés, más felületi lemezekkel együtt alkalmazva kiküszöbölhetők a hőhidak, kiváló hangszigetelési komfortot biztosít. ISOROOF-T MW-EN T3--TR15-PL(5)500-WS- CS(10)50-MU1-WL(P) Mértékegység Osztály vagy Méretek (méretek tűréshatár osztálya) - 3mm / + 10% T3 100 mm [%/mm] - 3% / + 10mm Méretstabilitás meghatározott hőmérséklet és relatív [%] ± 1,0 (vastagság, hosszúság és szélesség változás) Felületre merőleges húzószilárdság [kpa] TR Pontszerű terhelhetőség 5mm anyagváltozásnál [N] PL(5) Nyomószilárdság 10% relatív anyagváltozásnál [kpa] CS(10)50 50 Páradiffúziós ellenállási tényező [-] MU1 1 Hővezetési tényező λd [W/mK] [-] 0,039 Testsűrűség [kg/m 3 ] ,00 Felsorolás Me. ISOROOF-T Lemezvastagság [mm] 40 Lemezek formája Hosszúság [mm] 2000 Szélesség [mm] 1200 Lemezek száma a raklapon [db] 27 fedési felülete [m 2 ] 64,80 térfogata [m 3 ] 2,592 Az Ügyfél kérésére lehetőség van az ISOROOF-T lemezek egyedi méretben történő legyártására. Az ISOROOF-T lemezek kiváló hőellenállási tényezővel (RD) rendelkeznek, ennek köszönhetően fontos szerepet tölt be az energia megtakarításban. ISODACH kétrétegű rendszerben készült lapostető: 1. Béléstest 2. Betonfödém 3. ISOPANEL 4. ISOROOF-T 5. Bitumenes lemez 21

22 Jegyzetek 22

23 AZ ETIKETTEN SZEREPLŐ JELZÉSEK A termék kereskedelmi megnevezése Méretek For the sake of energy saving Termék Product Pavadinimas Termékszám Product No. Produkto numeris Hőszigetelő ásványgyapot lemezek ISOLIGHT MW-EN13162-T2--WS-MU1-WL(P) PN-EN λd = 0,037 W/mK RD = 1,2 m 2 K/W 11 CE megjelölés Deklarált hővezetési tényező EC megfelelőségi tanúsítvány jelölése Hosszúság Lenght Ilgis Darab Quantity Skaicius Szélesség Vastagság mm Widht Thickness Plotis mm Storis db/csomag Mennyiség/cs Minőség ellenőrzési osztály Surface m 12 pcs/pck. 6,0 2 Quality control B Vienetu/ Kiekis Kokybés kontrolé pakuociu mm Hőellenállás 1434-CPD-0095 ISOROC Polska Sp. z o.o. PL Nidzica ul. Leśna 30 Gyártási dátum Date of manufacture Pagaminimo data Made in Poland Energy saving heat insulation Tűzállósági osztály Fire classification 2011 A1 Dequmo klasé Gyártási műszak megjelölése

24 ISOVENT-L / ISOLIGHT ISOLIGHT/ISOVENT-L / ISOLOOSE ISOVENT-L / ISOLIGHT ISOROOF ISOVENT-L / ISOLIGHT ISOVENT-M / ISOVENT-MW ISOPANEL-W ISOVENT ISOROOF / ISOROOF-B ISOPANEL + ISOROOF-T ISOFAS-LM / ISOFAS / ISOPANEL / ISOFAS-P ISOFAS-LM (élezett) ISOVENT-L / ISOLIGHT ISOROOF
