1 ÉPÜLETENERGETIKA ÉS HŐSZIGETELÉS

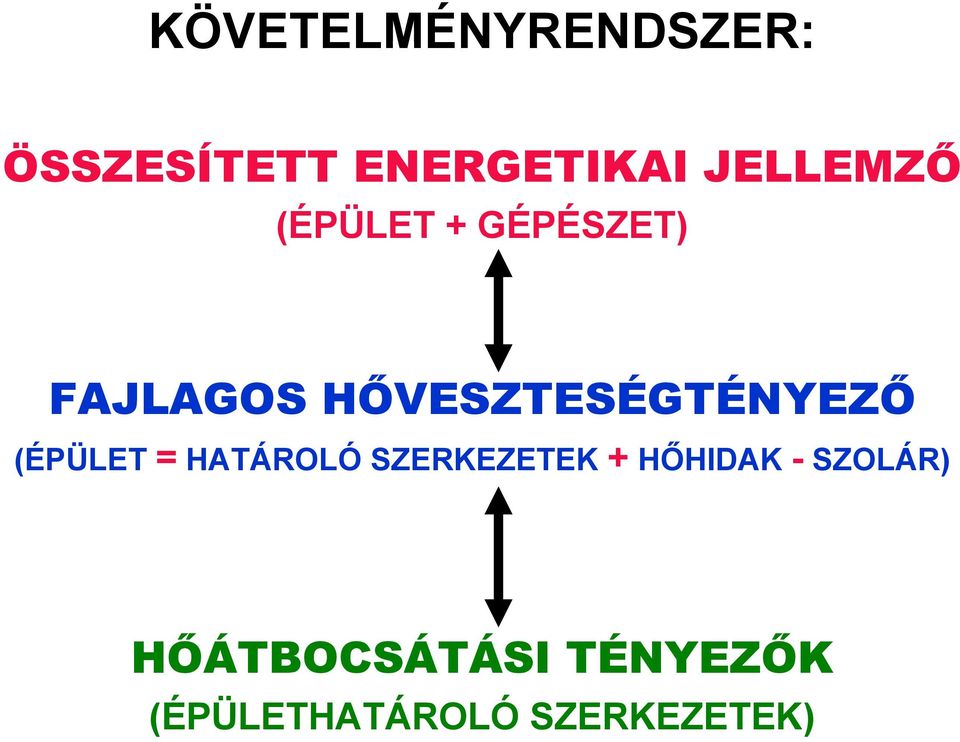

2 KÖVETELMÉNYRENDSZER: ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ (ÉPÜLET + GÉPÉSZET) FAJLAGOS HŐVESZTESÉGTÉNYEZŐ (ÉPÜLET = HATÁROLÓ SZERKEZETEK + HŐHIDAK - SZOLÁR) HŐÁTBOCSÁTÁSI TÉNYEZŐK (ÉPÜLETHATÁROLÓ SZERKEZETEK)

3 ÖSSZESÍTETT ENERGETIKAI JELLEMZŐ E p kwh/m 2,év AZ ÉPÜLET RENDELTETÉSÉTŐL FÜGGŐ

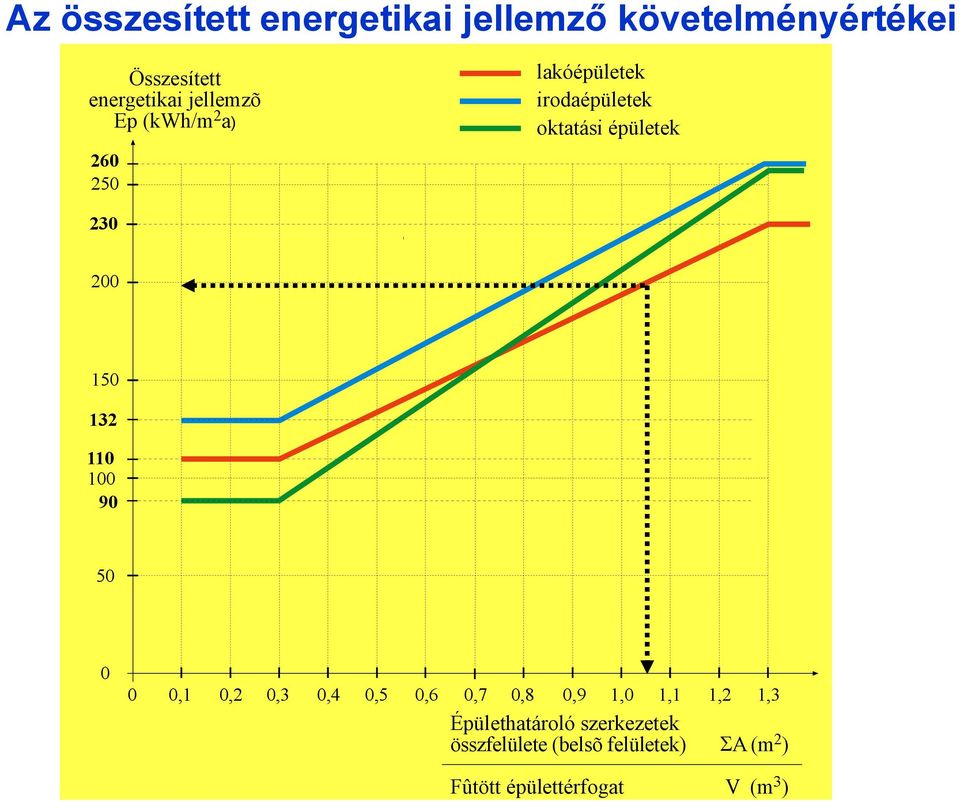

4 Fûtött épülettérfogat V (m 3 ) Az összesített energetikai jellemző követelményértékei Összesített energetikai jellemzõ Ep (kwh/m 2 a) lakóépületek irodaépületek oktatási épületek ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 Épülethatároló szerkezetek összfelülete (belsõ felületek) ΣA (m 2 )

5 FAJLAGOS HŐVESZTESÉGTÉNYEZŐ q W/m 3 K AZ ÉPÜLET RENDELTETÉSÉTŐL FÜGGETLEN

6 A fajlagos hőveszteségtényező számítása RÉSZLETES SZÁMÍTÁS 1 Q sd + Q sid q = (ΣΑU + ΣΨ l - ) W/m 3 K, ahol: V 72 A - felület (m 2 ) U - rétegtervi hőátbocsátási tényező (W/m 2 K) Ψ - lábazatok, talajjal érintkező padlók, pincefalak, csatlakozási élek vonalmenti hőátbocsátási tényezője (W/mK) l - lábazataok, talajjal érintkező padlók, pincefalak hossza (m) Q sd - direkt sugárzási hőnyereség (W) Q sid - indirekt sugárzási hőnyereség (W) V - fűtött épülettérfogat (m 3 )

7 A fajlagos hőveszteségtényező követelményértékei

8 A FAJLAGOS HŐVESZTESÉGTÉNYEZŐ MEGHATÁROZÁSA

9 A fajlagos hőveszteségtényező követelményértékei

10 ÁTLAGOS HŐÁTBOCSÁTÁSI TÉNYEZŐ U m W/m 2 K

11

12 HŐÁTBOCSÁTÁSI KÖVETELMÉNYEK U W/m 2 K RÉTEGTERVI ÁTLAGOS HŐÁTBOCSÁTÁSI TÉNYEZŐ

13 A hőátbocsátási tényezők követelményértékei Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U (W/m 2 K) Külső fal 0,45 Lapostető 0,25 Padlásfödém 0,30 Fűtött tetőteret határoló szerkezetek 0,25 Alsó zárófödém árkád felett 0,25 Alsó zárófödém fűtetlen pince felett 0,50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1,60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2,00 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 Homlokzati üvegfal 1,50 Tetőfelülvilágító 2,50 Tetősíkablak 1,70 Homlokzati üvegezetlen kapu 3,00 Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó 1,80 Fűtött és fűtetlen terek közötti fal 0,50 Szomszédos fűtött épületek közötti fal 1,50 Talajjal érintkező fal 0 és -1 m között 0,45 Talajon fekvő padló a kerület mentén 1,5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) 0,50

14 30 cm HS vázkerámia, hőszigetelő falazóhabarcs, normál vakolat U = 0,43 W/m 2 K < 0, kg/m 2 MEGFELEL??

15 ÉPÜLETHATÁROLÓ SZERKEZETEK HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI Uf (W/m 2 K) Ország Külső fal Tető Padló Nyílászáró Görögország 0,60 0,40 0,70 Spanyolország 0,66 0,39 0,49 1,9 Bulgária 0,50 0,35 0,45 2,0 Németország 0,28 0,20 0,30 1,3 Szlovénia 0,28 0,20 0,40 1,3 Ausztria 0,35 0,20 0,40 1,4-1,7 Szlovákia 0,32 0,20 0,25 1,7 Magyarország 0,45 0,25 0,50 1,6-2,0 Csehország 0,30-0,38 0,24-0,30 0,60 1,8 Lengyelország 0,30 0,25 0,60 1,7-1,9 Dánia 0,40 0,25 0,30 2,0 Írország 0,27 0,22 0,25 Finnország 0,22 0,14 0,22 1,4

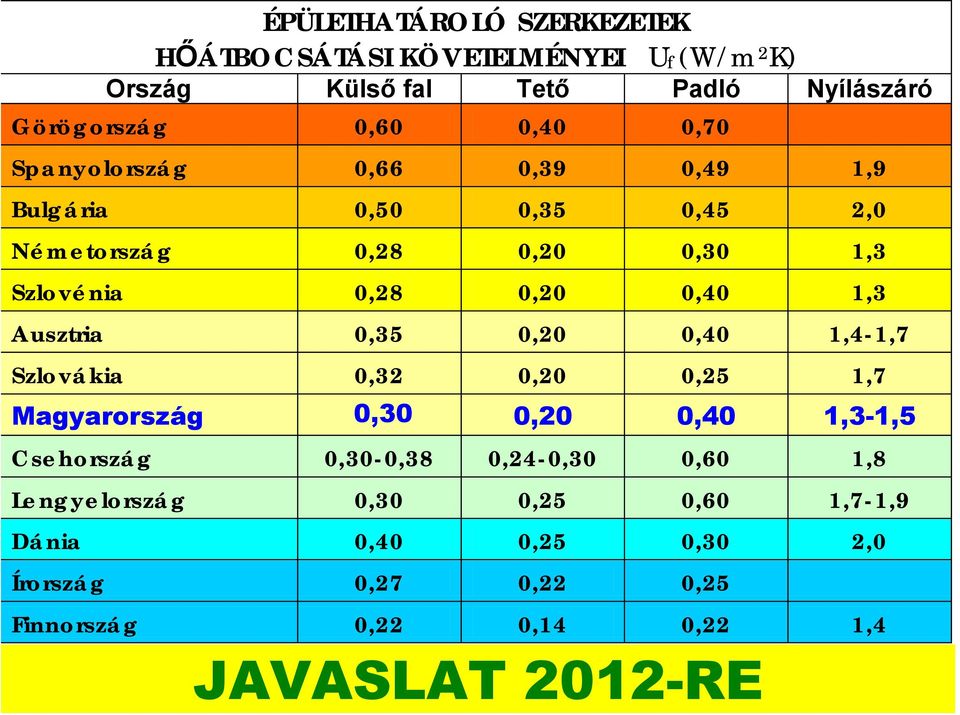

16 ÉPÜLETHATÁROLÓ SZERKEZETEK HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI Uf (W/m 2 K) Ország Külső fal Tető Padló Nyílászáró Görögország 0,60 0,40 0,70 Spanyolország 0,66 0,39 0,49 1,9 Bulgária 0,50 0,35 0,45 2,0 Németország 0,28 0,20 0,30 1,3 Szlovénia 0,28 0,20 0,40 1,3 Ausztria 0,35 0,20 0,40 1,4-1,7 Szlovákia 0,32 0,20 0,25 1,7 Magyarország 0,30 0,20 0,40 1,3-1,5 Csehország 0,30-0,38 0,24-0,30 0,60 1,8 Lengyelország 0,30 0,25 0,60 1,7-1,9 Dánia 0,40 0,25 0,30 2,0 Írország 0,27 0,22 0,25 Finnország 0,22 0,14 0,22 1,4 JAVASLAT 2012-RE

17 24,6 C CM VÁZKERÁMIA KÜLSŐ FAL FÖDÉM t e = + 5 o C t i = + 24 o C Δt = 7,9 o C 16,7 C

18 ÉPÜLETEK ÉS ÉPÜLETHATÁROLÓ SZERKEZETEK A SZABÁLYOZÁS TÜKRÉBEN

19 HOMLOKZATI FALAK

20 Egyhéjú fal ragasztott és mechanikai rögzítésű hőszigeteléssel, homlokzati vékonyvakolattal felületképzés vakolat falazat felületkiegyenlítõ simítás HÕSZIGETELÉS ragasztás/mechanikai rögzítés hálóerõsítésû simítás színvakolat Rétegtervi átlagos hőátbocsátási tényező Teherhordó fal U (W/m 2 K) ** Hőszigetelő réteg vastagsága, cm Eleme (anyaga) vastagsága cm Kisméretű tégla 38 0,40-0,44 0,34-0,37 0,30-0,32 B30 blokk 30 0,40-0,43 0,34-0,37 0,30-0,32 Soklyukú tégla 38 0,43-0,45 0,36-0,39 0,31-0,33 0,27-0,29 HB 38 blokk 38 0,36-0,38 0,31-0,33 0,27-0,29 0,24-0,26 UNIFORM ,42-0,44 0,35-0,38 0,30-0,33 0,27-0,29 MÁTRATHERM 38 N+F * 38 0,31-0,32 0,27-0,29 0,24-0,26 0,22-0,23 POROTHERM HS 44 * 44 0,30 0,22-0,22 0,20-0,21 0,19-0,19 0,17-0,18 POROTHERM HS 38 * 38 0,35 0,25-0,25 0,22-0,23 0,21-0,21 0,19-0,19 POROTHERM HS 30 * 30 0,43 0,28-0,29 0,25-0,26 0,23-0,23 0,21-0,26 POROTHERM 44 N+F * 44 0,34 0,24-0,24 0,21-0,22 0,20-0,20 0,18-0,19 POROTHERM 38 N+F * 38 0,41 0,27-0,28 0,24-0,25 0,22-0,23 0,20-0,21 POROTHERM 30 N+F * 30 0,30-0,31 0,26-0,28 0,24-0,25 0,21-0,23

21 TERRANOVA Silamin hőszigetelő rendszer árkalkulációja (2007) Terrafix ragasztópaszta 5 kg/m 2, 320 Ft/kg 960 Portlandcement 350-es 5 kg/m 2, 17,52 Ft/kg 100 Kőzetgyapot 4 cm (ROCKWOOL RP-PL) Kőzetgyapot 10 cm 1280 (14,7%) 3180 (29,5%) Üvegszövet 1,1 m 2 /m Ft/m Szilikátvakolat középszemcsés 3,5-4 kg/m 2 (átlag: 3,75) Alapszín színcsop színcsop színcsop Rögzítő dűbel átl. 7db/m (4 cm-hez) 600 (10 cm-hez) Vékonyvakolat alapozó 0,1-0,2 kg/m 2 (átlag: 0,15) 180 Kiegészítő elemek 1,1 fm/m (4 cm-hez) 660 (10 cm-hez) Díj (állvány+munkák) 3000 Nettó egységár 4 cm-es kőzetgyapot lappal (Ft/m 2 ) Nettó egységár 10 cm-es kőzetgyapot lappal (Ft/m 2 )

22 30 cm vázkerámia + 4 cm hőszigetelés U = 0,372 W/m 2 K q* = 6,03 W/m 2 = 100 % Kivitelezési költség: Ft/m 2 = 100 % 30 cm vázkerámia + 10 cm hőszigetelés U = 0,257 W/m 2 K q* = 4,16 W/m 2 = 69 % Kivitelezési költség: Ft/m 2 = 123 % Hőveszteség-csökkenés: 31 % Költségtöbblet: 23 %

23 Kéthéjú fal szellőztetett légréteggel, szerelt homlokzatburkolattal felületképzés vakolat/felületsimítás falazat vázszerkezet HÕSZIGETELÉS légzáró-páraáteresztõ réteg szellõztetett légréteg segédváz szerelt homlokzatburkolat Teherhordó fal Eleme (anyaga) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) ** Hőszigetelő réteg vastagsága, cm vastagsága cm Kisméretű tégla 38 0,38-0,42 0,34-0,37 B30 blokk 30 0,38-0,42 0,33-0,37 Soklyukú tégla 38 0,39-0,42 0,34-0,37 0,30-0,33 HB 38 blokk 38 0,38-0,40 0,33-0,35 0,30-0,32 0,27-0,29 UNIFORM ,45-0,48 0,38-0,41 0,34-0,36 0,30-0,32 MÁTRATHERM 38 N+F * 38 0,32-0,34 0,29-0,30 0,26-0,28 0,24-0,25 MÁTRATHERM 30 N+F * 30 0,38-0,40 0,33-0,35 0,30-0,32 0,27-0,29 BAUTHERM 38 N+F * 38 0,33-0,35 0,30-0,31 0,27-0,28 0,24-0,26 BAUTHERM 30 N+F * 30 0,37-0,39 0,33-0,35 0,29-0,31 0,26-0,28 POROTHERM 44 N+F * 44 0,33 0,25-0,25 0,23-0,23 0,21-0,22 0,19-0,20 POROTHERM 38 N+F * 38 0,40 0,28-0,29 0,25-0,26 0,23-0,24 0,21-0,23 POROTHERM 30 N+F * 38 0,31-0,33 0,28-0,30 0,25-0,27 0,23-0,23 YTONG 37,5 P2-05 * 37,5 0,31 0,24-0,24 0,22-0,22 0,20-0,21 0,19-0,20 YTONG 37,5 P4-06 * 37,5 0,36 0,26-0,27 0,24-0,25 0,22-0,23 0,20-0,21 YTONG 30,0 P2-05 * 30 0,39 0,27-0,28 0,25-0,26 0,23-0,24 0,21-0,22 Monolit vasbeton fal ,39-0,43

24 LAPOSTETŐK

25 Nem hasznosított egyenes rétegrendű lapostetők leterhelõ réteg (pl. kavics) elválasztó-védõ réteg (pl. geotextília) csapadékvíz-szigetelés lépésálló hõszigetelés lejtésbe szabott hõszigetelés párazáró réteg (felületkiegyenlítõ simítás) teherhordó födémszerkezet Lejtést adó réteg Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg vastagsága, cm ( λ = 0,040 W/mK) megnevezése átlagos vastagsága, cm Lejtésbe szabott lépésálló hőszigetelő táblák λ = 0,040 W/mK 7 0,25 0,22 0,20 0,18 9 0,25 0,22 0,20 0,18 0, ,22 0,20 0,18 0,17 0, ,20 0,18 0,17 0,15 0,14

26 Nem hasznosított fordított rétegrendű és DUO tetők leterhelõ réteg (pl. betonlap terítés) extrudált polisztirolhab alátétek elválasztó-védõ-szûrõ réteg (pl. geotextília) extrudált polisztirolhab hõszigetelés csapadé kvíz- szigetelé s lejtést adó réteg teherhordó födémszerkezet Lejtést adó réteg Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg vastagsága, cm anyaga átlagos vastagsága, Kavicsbeton (λ = 1,28 W/mK) ,24 0,21 Könnyűbeton (λ= 0,10 W/mK) 10 0,25 0,22 0,20 0, ,25 0,22 0,20 0,18 0,17 Lejtésbe szabott expandált polisztirolhab táblák 7 0,23 0,21 0,19 0,17 0,16 9 0,21 0,19 0,17 0,16 0,15 (λ = 0,040 W/mK) 11 0,19 0,17 0,16 0,15 0,14

27 Egyenes rétegrendű könnyűszerkezetes lapostetők mechanikai rögzítésû csapadékvíz szigetelés lépésálló kõzetgyapot lemez hõszigetelés lépésálló kõzetgyapot lemez hõszigetelés pár azáró réteg acél trapézlemez teherhordó szerkezet bordakitöltõ kõzetgyapot elemek acél fõtartó lejtésben Hőszigetelő anyag hővezetési tényezője λ (W/mK) Rétegtervi átlagos hőátbocsátási tényező * U (W/m 2 K) Hőszigetelő rétegek összvastagsága, cm ,038 0,25 0,22 0,20 0,19 0,17 0,039 0,23 0,21 0,19 0,18 0,040 0,24 0,21 0,19 0,18

28 BEÉPÍTETT TETŐTERET HATÁROLÓ SZERKEZETEK

29 HŐSZIGETELÉS A SZARUFÁK KÖZÖTT Termék: nem kö!!! Hőátbocsátási tényezők: 16 cm hőszigetelés: U = 0.28 W/m 2 K 18 cm hőszigetelés: U = 0.26 W/m2K Hőszigetelés vastagság = szarufa magasság Új követelmény: U = 0,25 W/m 2 K

30 Tetőtér-beépítést határoló épületszerkezetek Hőszigetelés a szarufák között és alatt Tetőtér-beépítést határoló ferde fal KG Y Hőszigetelő termék (szarufák között + szarufák alatt) tetõfedés tetõlécezés ellenléc + szellõztetett légréteg alátéthéjazat deszkázat szarufa szarufák között zárlécváz között légzáró-párafékezõ réteg lécezés belsõ burkolat felületképzõ réteg Hővezetési tényezők λ (W/mK) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) 16 (10+6) Hőszigetelő rétegek vastagsága, cm 18 (12+6) 20 (14+6) 22 (16+6) 24 (16+8) 26 (18+8) ROCKWOOL DELTAROCK+RP-V 0,033 0,037 0,25 0,22 0,20 0,19 0,17 0,16 TOPLAN NF, KL 0,036 0,036 0,24 0,22 0,20 ÜG Y UNIROLL KOMFORT + ROLLISOL 0,037 0,039 0,24 0,22 0,20 0,19 0,17 THERWOO-filc + THERWO-roll 0,036 0,034 0,23 0,21 0,19 0,18 0,16 A hőátbocsátási tényezők számítása során figyelembe véve a szarufák (12,5%) és zárlécek (10,0%) hőhíd-hatását

31 Tetőtér-beépítést határoló szerkezetek Hőszigetelés a vasbeton koporsófödém felett tetõfedés tetõlécezés rögzítõ léc + szellõztetett légréteg alátéthéjazat lécváz között vasbeton koporsófödém felületkiegyenlítõ réteg felületképzõ réteg hõszigetelés két rétegben hõszigetelés egy rétegben Rétegtervi átlagos hőátbocsátási tényező Tetőtér-beépítést határoló ferde fal U (W/m2K) Hővezetési tényező Hőszigetelő réteg vastagsága, cm λ (W/mK) Hőszigetelő termékek (10+6) (12+6) (12+8) (12+10) AUSTROTHERM XPS 30 0,035 (0,24) (0,22) (0,20) (0,18) ROOFMATE TG-A 0,035 0,24 (0,22) (0,20) (0,18) AUSTROTHERM AT-N150 0,035 0,24 0,21 0,19 0,18 NIKECELL NC 150 0,035 0,24 0,21 0,19 0,18 BACHL tecta-pur HD-plus 0,030 0,21 0,19 0,17 0,16 XPS EPS PUR 14 0,24 * A hőátbocsátási tényezők számításakor a rögzítő elemek (1,15 cm2/m2 acél) hatását, kétrétegű hőszigetelésnél pedig az alsó réteg lécbetéteink hatását (9 % faanyag) is számításba véve. (Zárójelben) a jelenleg kétrétegű hőszigeteléssel készíthető szerkezetek U tényezői

32 Tetőtér-beépítést határoló épületszerkezetek Hőszigetelés a szarufák felett tetõfedés deszkázat rögzítõ léc + szellõztetett légréteg páraáteresztõ alátéthéjazat párafékezõ-légzáró réteg látszó burkolat tartószerkezet (szaruzat) hõszigetelés két rétegben Tetőtér-beépítést határoló ferde fal XPS PUR Hőszigetelő termékek Hővezetési tényező λ (W/mK) 14 hõszigetelés egy rétegben Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg vastagsága, cm 16 (8+8) 18 (10+8) 20 (10+10) 22 (12+10) AUSTROTHERM XPS 30 0,035 (0,24) (0,22) (0,20) (0,18) ROOFMATE TG-A 0,035 0,24 (0,22) (0,20) (0,18) 0,030 0,24 0,21 0,19 0,17 0,16 BACHL tecta-pur HDplus A hőátbocsátási tényezők számításakor a rögzítő elemek hatását (1,15 cm 2 /m 2 acél) figyelembe véve (Zárójelben) a jelenleg kétrétegű hőszigeteléssel készíthető szerkezetek U tényezői

33 PADLÁSFÖDÉMEK

34 Padlásfödémek könnyű járóréteggel járóréteges HÕSZIGETELÕ elem pallóváz + járóréteg HÕSZIGETELÕ réteg teherhordó födémszerkezet felületkiegyenlítõ és felületképzõ réteg anyaga és terméktípusa Üveggyapot filc fapallók között Hőszigetelés termékjele THERWOOLIN LHF ISOVER UNIROLL λ = 0,040 W/mK Hőszigetelő réteg vastagsága (mm) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) Monolit vasbeton lemezfödémek ha a teherhordó szerkezet Egy. vb. gerendás és körüreges pallófödémek Vázkerámia elemes födémek 140 0, ,28 0, ,26 0,25 0, ,23 0,23 0,22 Kőzetgyapot filc vagy lap fapallók között Expandált polisztirolhab TOPLAN NT, NF ROCKWOOL ROLLROCK HERALAN DP NOBASIL MPN λ = 0,034 0,039 W/mK AUSTROTHERM AT-PA fagyapot járóréteggel társított expandált polisztirolhab lap, alatta AUSTROTHERM AT-N100 hőszigetelő lap λ = 0, ,28 0,31 0,27 0,31 0,26 0, ,25 0,28 0,24 0,27 0,23 0, ,22 0,25 0,22 0,25 0,21 0, ,20 0,23 0,20 0,22 0,19 0, ,27 0,27 0, ,24 0,24 0, ,22 0,22 0,21 * A hőátbocsátási tényezők számítása során figyelembe véve a pallóváz (10%) hőhíd-hatását

35 Padlásfödémek beton járóréteggel beton (könnyûbeton) járóréteg technológiai szigetelés HÕSZIGETELÕ réteg teherhordó födémszerkezet felületkiegyenlítõ és felületképzõ réteg anyaga és terméktípusa Hőszigetelés termékjele Hőszigetelő réteg vastagsága (mm) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) ha a járóréteg anyaga és vastagsága kavicsbeton (min. 60 mm) λ = 1,28 W/mK könnyűbeton, habcement 100 mm λ = 0,10 W/mK könnyűbeton, habcement 140 mm λ = 0,10 W/mK Expandált polisztirolhab Üveggyapot Kőzetgyapot AUSTROTHERM AT-N100 NIKECELL NC -100 THERWOOLIN tl-tt TOPLAN T NOBASIL MPN λ = 0,035 0,039 W/mK 100 0,25 0,27 0,22 0, ,23 0,25 0,21 0, ,27 0,30 0,22 0,23 0,20 0, ,25 0,28 0,20 0,22 0,19 0, ,23 0,26 0,19 0,21 0,18 0, ,22 0,24 0,18 0,20 0,17 0, ,21 0,23 0,17 0,19 0,16 0, ,19 0,21 0,16 0,17 0,15 0, ,17 0,19 0,15 0,16 0,14 0,15 Párafékező/záró réteg beépítésére a szerkezet páradiffúziós ellenőrzése alapján szükség lehet.

36 PINCEFÖDÉMEK

37 Pincefödémek szerkezeten belüli hőszigeteléssel padlóburkolat és aljzata geotextília védõréteg HÕSZIGETELÉS úsztatott párnafa úsztató réteg padlóburkolat és aljzata úsztatott kavicsbeton aljzat technológiai szigetelés HÕSZIGETELÕ - úsztató réteg teherhordó födémszerkeze felületkiegyenlítõ ésfelületképzõ réteg anyaga és terméktípusa Kőzetgyapot vagy üveggyapot filc vagy lap úsztatott párnafák között Kőzetgyapot, üveggyapot, vagy expandált polisztirolhab lapok úsztatott betonaljzat alatt Hőszigetelés termékjele THERWOOLIN LHF ISOVER UNIROLL TOPLAN NK ROCKWOOL ROLLROCK Hőszigetelő réteg vastagsága (mm) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) ha a teherhordó szerkezet Monolit Egy. vb. Vázkerámia vasbeton gerendás és elemes lemez- körüreges födémek födémek pallófödémek * 0,49 0,51 0,46 0, * 0,46 0,48 0,44 0,46 0,42 0, * 0,42 0,44 0,40 0,42 0,38 0,40 λ = 0,037 0,040 W/mK ** * 0,35 0,37 0,34 0,36 0,33 0,34 THERWOOLIN L-TK ISOVER TDPT TOPLAN T AUSTROTHERM AT-L ROCKWOOL RT-U HERALAN TP, TS 50 0,49 0,61 0,46 0, ,45 0,56 0,43 0,54 0,41 0, ,39 0,50 0,38 0,48 0,36 0,46 λ = 0,033 0,045 W/mK 80 0,35 0,45 0,34 0,44 0,33 0,41 * Úsztatóréteg a párnafák alatt, teljes felületen: 20 mm vastagságú terhelhető kőzetgyapot lapokból ** Átlagos hővezetési tényező 10% fa (párnafák) és 90% hőszigetelő anyag számításba vételével

38 Pincefödémek alsó oldali hőszigeteléssel padlóburkolat és aljzata úsztatott kavicsbeton aljzat technológiai szigetelés úsztató réteg teherhordó födémszerkezet HÕSZIGETELÉS álmennyezet (burkolat) anyaga és terméktípusa Expandált polisztirolhab vagy ásványgyapot lapok ragasztással és /vagy mechanikai rögzítéssel Hőszigetelés termékjele AUSTROTHERM AT-H80 NIKECELL LH HERALAN PTP ROCKWOOL MULTIROCK ISOVER KDP λ=0,035 0,040 W/mK Hőszi getelő réteg vastagsága (mm) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) Vasbeton lemezfödém ha a teherhordó szerkezet Egy. vasbeton gerendás/pallós födém Vázkerámia elemes födém 40 0,48-0, ,42 0,45 0,41-0,44 0,39-0, ,35 0,38 0,34-0,37 0,33-0, ,30 0,32 0,29-0,32 0,28-0, ,26 0,28 0,26-0,28 0,25-0, ,23 0,25 0,23-0,25 0,22-0,24 Ásványgyapot lapok álmennyezet felett mechanikai rögzítéssel THERWOOLIN HL HERALAN DP ROCKWOOL MULTIROCK ISOVER DOMO TOPLAN NT, NF λ=0,035 0,040 W/mK 40 0,48-0, ,42 0,45 0,41-0,44 0,39-0, ,35 0,38 0,34-0,37 0,33-0, ,30 0,32 0,29-0,32 0,28-0, ,26 0,28 0,26-0,28 0,25-0, ,23 0,25 0,23-0,25 0,22-0,24 Átlagos hővezetési tényező a rögzítő/függesztő elemek hőveszteség-növelő hatását figyelembe véve Úsztatóréteg: 20 mm vastagságú terhelhető kőzetgyapot lapokból

39 ÁRKÁDFÖDÉMEK

40 Árkádfödémek alsó oldali hőszigeteléssel padlóburkolat és aljzata úsztatott kavicsbeton aljzat technológiai szigetelés úsztató réteg teherhordó födémszerkezet HÕSZIGETELÉS álmennyezet (burkolat) anyaga és terméktípusa Expandált polisztirolhab vagy ásványgyapot lapok ragasztással és /vagy mechanikai rögzítéssel Hőszigetelés termékjele AUSTROTHERM AT-H80 NIKECELL LH HERALAN PTP ROCKWOOL MULTIROCK ISOVER KDP λ=0,035 0,040 W/mK Hőszi getelő réteg vastagsága (mm) Rétegtervi átlagos hőátbocsátási tényező U (W/m 2 K) vasbeton lemezfödém ha a teherhordó szerkezet egy. vasbeton gerendás/pallós födém vázkerámia elemes födém 140 0,23 0,26 0,23-0,25 0,22-0, ,21 0,23 0,21-0,23 0,20-0, ,19 0,21 0,19-0,21 0,18-0, ,18 0,19 0,17-0,19 0,17-0, ,16 0,18 0,16-0,18 0,16-0,17 Ásványgyapot lapok álmennyezet felett mechanikai rögzítéssel THERWOOLIN HL HERALAN DP ROCKWOOL MULTIROCK ISOVER DOMO TOPLAN NT, NF λ=0,035 0,040 W/mK 140 0,23 0,26 0,23-0,25 0,22-0, ,21 0,23 0,21-0,23 0,20-0, ,19 0,21 0,19-0,21 0,18-0, ,18 0,19 0,17-0,19 0,17-0, ,16 0,18 0,16-0,18 0,16-0,17 Átlagos hővezetési tényező a rögzítő/függesztő elemek hőveszteség-növelő hatását figyelembe véve Úsztatóréteg: 20 mm vastagságú terhelhető kőzetgyapot lapokból

41 TALAJON FEKVŐ PADLÓK

42 TALAJON FEKVŐ PADLÓK ÁTLAGOS HŐÁTBOCSÁTÁSI TÉNYEZŐJE U m (W/m 2 K) Geodetikus magasság Hőszigetelés vastagsága 7 cm (λ = 0,038 W/mK) (U = 0,47 W/m 2 K) Hőszigetelés vastagsága 8-10 cm (λ = 0,038 W/mK) (U = 0,42-0,34 W/m 2 K) Z (cm) Vonalmenti hőátbocsátási tényező Kerület Terület Átlagos hőátbocsátási tényező Vonalmenti hőátbocsátási tényező Kerület Terület Átlagos hőátbocsátási Tényező Ψ Κ/Α U m Ψ Κ/Α U m (W/mK) (m/m 2 ) (W/m 2 K) (W/mK) (m/m 2 ) (W/m 2 K) 0,45 0,48 0,45 0, ,05 0,30 0,32 0,95 0,30 0,29 0,15 0,16 0,15 0,15 0,45 0,52 0,45 0, ,15 0,30 0,35 1,00 0,30 0,30 0,15 0,18 0,15 0,15

43 HOMLOKZATI NYÍLÁSZÁRÓ SZERKEZETEK

44 ÜVEGEZETT NYÍLÁSZÁRÓ SZERKEZETEK

45 Keretszerkezetek hőátbocsátási tényezője anyaga Fa PVC Fém Keretszerkezet vastagsága (mm) kamráinak száma Hőátbocsátási tényező U f (W/m 2 K) 56 1,6 1,8 62 1,4 1,5 68 1,2 1,3 80 1,0 1, ,8 2, ,5 1, ,1 1, ,2 3, ,4 3, ,8 2,2

46 Átlagos hőátbocsátási tényező U w (W/m 2 K) Üvegtípus, rétegfelépítés Profiltípus mm fa PVC alu levegő töltés 2,5-2,7 2,6-2,8 2,9-3, levegő töltés 2,3-2,6 2,5-2,6 2,7-3, argon töltés 2,2-2,4 2,3-2,5 2,6-3, levegő töltés 2,0-2,1 2,0-2,2 2,4-2, argon töltés 1,8-1,9 1,8-2,0 2,2-2, bevonat + argon 1,1-1,3 1,2-1,8 1,5-2, bevonat + xenon 0,9-1,0 0,9-1,2 1,3-1,6

47 HŐHIDAK HATÁSA

48 Korrigált hőátbocsátási tényező EGYSZERÜSÍTETT SZÁMÍTÁS ESETÉN U R = U (1 + χ)

49 Hőhidak korrekciós tényezői -1 A hőhidak hosszának fajlagos mennyisége (fm/m 2 ) Épülethatároló szerkezet Épülethatároló szerkezet besorolása gyengén hőhidas közepesen hőhidas erősen hőhidas Külső falak < 0,8 0,8 1,0 > 1,0 Lapostetők < 0,2 0,2 0,3 > 0,3 Beépített tetőtereket határoló < 0,4 0,4 0,5 > 0,5

50 Hőhidak korrekciós tényezői -1 Külső falak Lapostetők Épülethatároló szerkezetek külső oldali, vagy szerkezeten belüli megszakítatlan hőszigeteléssel egyéb külső falak A hőhidak hatását kifejező korrekciós tényező χ gyengén hőhidas 0,15 közepesen hőhidas 0,20 erősen hőhidas 0,30 gyengén hőhidas 0,25 közepesen hőhidas 0,30 erősen hőhidas 0,40 gyengén hőhidas 0,10 közepesen hőhidas 0,15 erősen hőhidas 0,20 gyengén hőhidas 0,10 Beépített tetőteret határoló szerkezetek közepesen hőhidas 0,15 erősen hőhidas 0,20 Padlásfödémek 0,10 Árkádfödémek 0,10 Pincefödémek szerkezeten belüli hőszigeteléssel 0,20 alsó oldali hőszigeteléssel 0,10 Fűtött és fűtetlen terek közötti falak, fűtött pincetereket határoló, külső oldalon hőszigetelt falak 0,05

51 Követelmények a szabályozáson túl: Szakszerű és részletes épülettervezés A tervezés ellenőrzése Az új követelmények betartatása Szakszerű és terv szerinti kivitelezés A megvalósítás ellenőrzése Az energiatanusítvány szerepe?

52 ENERGETIKAI MINŐSÉGTANÚSÍTÁS

53 Fûtött épülettérfogat V (m 3 ) Az összesített energetikai jellemző követelményértékei Összesített energetikai jellemzõ Ep (kwh/m 2 a) lakóépületek irodaépületek oktatási épületek % ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 Épülethatároló szerkezetek összfelülete (belsõ felületek) ΣA (m 2 )

54 Az energetikai minőség szerinti besorolás A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz

55 CSALÁDI HÁZ

56 Bruttó: 281 m 2, Nettó / fűtött: 236 m 2

57 ΣA = 738 m 2 V = 637 m 3 ΣA/V = 1,16

58

59 Vázkerámia (38 N+F) + kőzetgyapot (12) + vékonyvakolat / kőburkolat U = 0,20 W/m 2 K

60 PINCEFÖDÉMEK Pallóváz + zárlécváz Kőzetgyapot v = cm U = 0,13 W/m 2 K

61 Fajlagos hőveszteségtényező: q = 0,337 / 0,526 W/m 3 K (64%) Éves nettó fűtési energiaigény: q f = 67,66 kwh/m 2,év Összesített energetikai jellemző: 130,7/212,97 kwh/m 2,év (61%) = A kategória

62 Az energetikai minőség szerinti besorolás A+ <55 Fokozottan energiatakarékos A Energiatakarékos B Követelménynél jobb C Követelménynek megfelelő D Követelményt megközelítő E Átlagosnál jobb F Átlagos G Átlagost megközelítő H Gyenge I 341 < Rossz
