1 Hálózati és Szolgáltatási Architektúrák Architectures of Networks and Services Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány 7. alkalom március 19., hétfı, IB.138, 10:15-11:45 Dr. Cinkler Tibor cinkler()tmit.bme.hu Egyetemi Docens BME TMIT TMIT: Távközlési és Médiainformatikai Tanszék

2 Multi-Layer (Vertical) Interconnection Models (RFC 3717) Overlay Model The control of layers is independent Server-Client approach like classical IP over ATM or MPOA models optical layer can be statically configured Peer Model Interoperable control plane (e.g., Optical layer is also IP addressable) Augmented (Hybrid) Something between Hides confidential provider information Some information of one routing instance passed through the other E.g., IP addresses could be carried within the optical routing protocol 91

3 Vertical Integration: Multi-Layer Integrated Model The layers owned by the same operator Full interlayer information exchange possible (No interface needed in between) Can be operated by a single CP and a single MP Routing, TE, Resilience more complex MRN: Multi Region Network (Region: interconnected nodes of the same networking technology a bit misleading) 92

4 MLN/MRN Shiomoto, K., Papadimitriou, D., Le Roux, JL., Vigoureux, M., and D. Brungard, "Requirements for GMPLS-Based Multi-Region and Multi-Layer Networks (MRN/MLN)", RFC 5212, July In GMPLS, a switching technology domain defines a region, and a network of multiple switching types is referred to in this document as a multi-region network (MRN). Traffic Engineering Database (TED) Itt van minden infó, ami egy egységes GMPLS síkhoz kell Interface Switching Capability (ISC) - introduced in GMPLS to support various kinds of switching technology in a unified way [RFC4202] Virtual Network Topology (VNT) lower-layer FA-LSP létrehozása: static (pre-provisioned) vagy dynamic (triggered) (FA-LSP: Forwarding Adjacency Label Switched Path) 93

5 MLN/MRN Ed.: JL. Le Roux, D. Papadimitriou, "Evaluation of Existing GMPLS Protocols against Multi- Layer and Multi-Region Networks (MLN/MRN)", RFC 5339, September 2008 MIB modules model and control of GMPLS switches [RFC4803] control and report on the operation of the signaling protocol [RFC4802] a MIB module for managing TE links [RFC4220] (interesting for MLN!) Oki, E., Le Roux, J-L., and A. Farrel, "Framework for PCE-Based Inter- Layer MPLS and GMPLS Traffic Engineering", Work in Progress, June Miyazawa, M., Otani, T., Nadeau, T., and K. Kunaki, "Traffic Engineering Database Management Information Base in support of MPLS-TE/GMPLS", Work in Progress, July

6 Optikai architektúrák (kétrétegő) valami WDM felett: EPS (elektronikus csomag kapcsolás (IP, Ethernet, MPLS, stb.)) OTDM (Optikai idıosztásos nyalábolás) OCDM (Optikai kódosztásos nyalábolás) OPS (Optikai csomag kapcsolás) 95

7 Elektronikai sebesség a szők keresztmetszet? Optika elektronika optika? Már nem az elektronika sebessége a szők keresztmetszet, hanem a fogyasztás! Legyen egyszerő, legyen olcsó: CAPEX + OPEX (beruházási és üzemeltetési költség együtt!) Ezért a hatékonyságból inkább áldozunk... Architektúrák: Alul : C/D WDM Fölötte (ebben az idıbeli sorrendben): EPS (elektronikus csomag kapcsolás (IP, Ethernet, MPLS, stb.)) OTDM (Optikai idıosztásos nyalábolás) OCDM (Optikai kódosztásos nyalábolás) OPS (Optikai csomag kapcsolás) 96

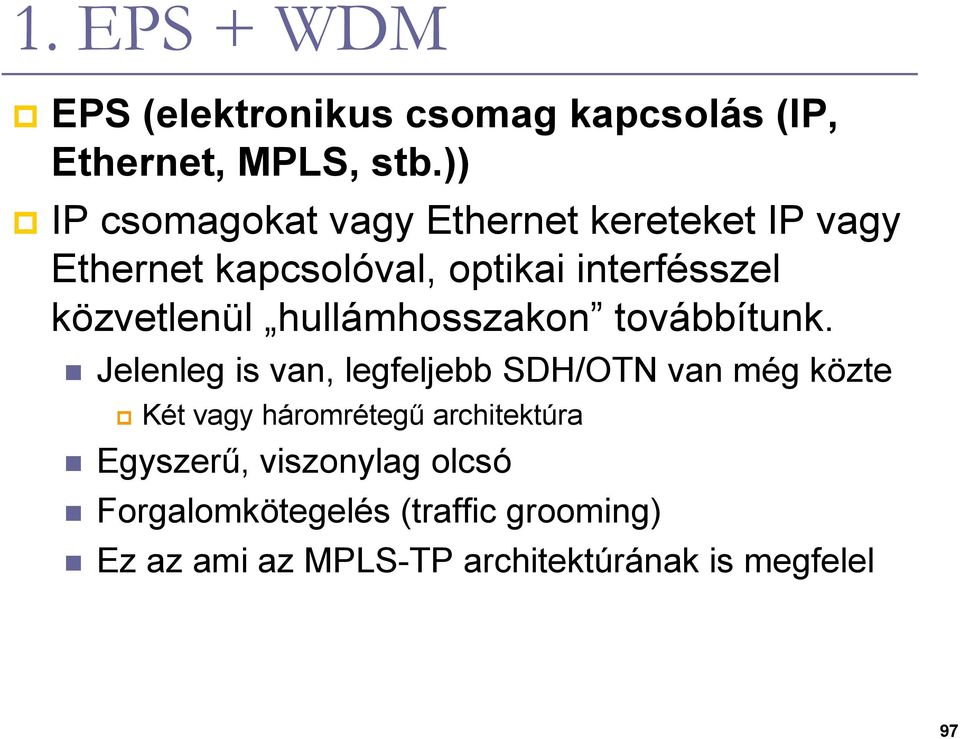

8 1. EPS + WDM EPS (elektronikus csomag kapcsolás (IP, Ethernet, MPLS, stb.)) IP csomagokat vagy Ethernet kereteket IP vagy Ethernet kapcsolóval, optikai interfésszel közvetlenül hullámhosszakon továbbítunk. Jelenleg is van, legfeljebb SDH/OTN van még közte Két vagy háromrétegő architektúra Egyszerő, viszonylag olcsó Forgalomkötegelés (traffic grooming) Ez az ami az MPLS-TP architektúrának is megfelel 97

9 WDM kapcsolás áramkörkapcsolás - térkapcsolás Egyszerő, olcsó, gyors sem kell legyen sok megoldás van már 98

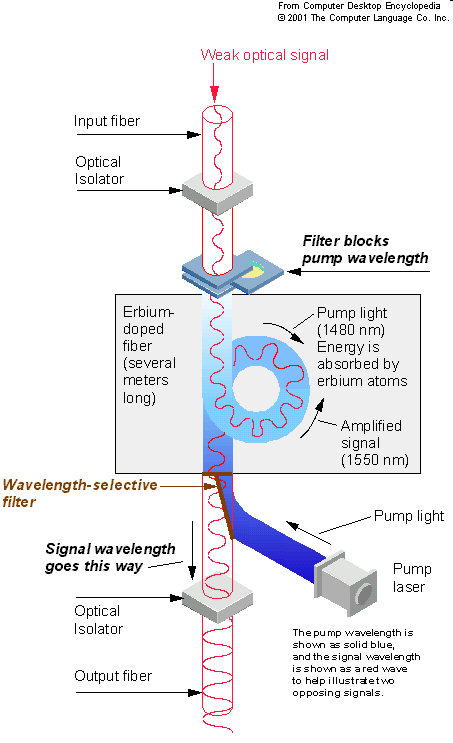

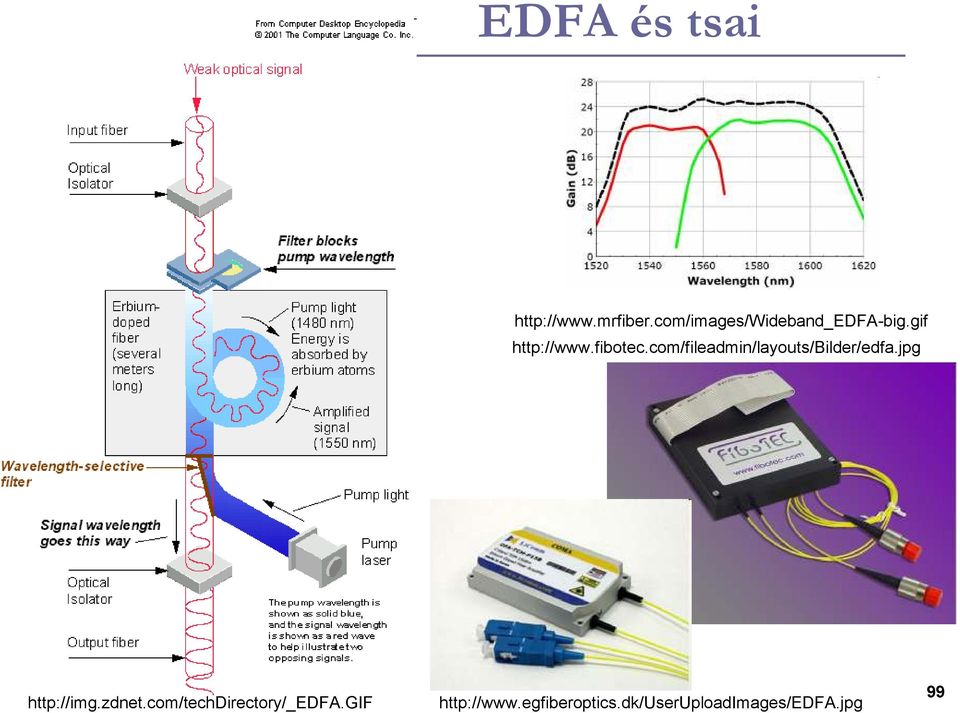

10 EDFA és tsai

11 2 réteg: EPS + WDM Zöld? TDM λxc fibres wavelengths hybrid XC 100

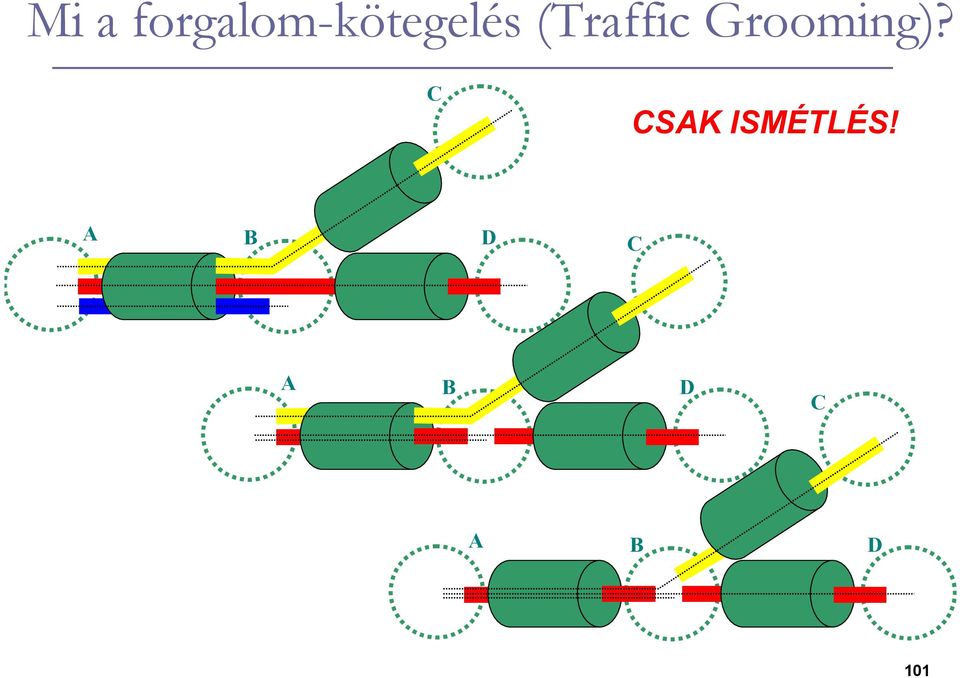

12 Mi a forgalom-kötegelés (Traffic Grooming)? C CSAK ISMÉTLÉS! A B D C A B D C A B D 101

13 2. OTDM + WDM Lassúbb elektronikus jelek bitjeibıl nagyon keskeny (rövid) optikai impulzusokat generálunk Ezeket kis késleltetéskülönbséggel ciklikusan idıben nyaláboljuk Bontás is így történik. Egyszerő, olcsó. Az egyes WDM csatornáknak így finomabb granularitást biztosítunk. Pl. fényszálanként 40 WDM csatorna WDM csatornánként 40 x 1 Gbit/s vagy 4 x 10 Gbit/s 102

14 OTDMA Forrás: Kaminov et al.: Academic Press 2008, Optical Fiber Telecommunications V Volume B Systems and Networks Feb.2008 ebook 103

15 OTDMA Forrás: Kaminov et al.: Academic Press 2008, Optical Fiber Telecommunications V Volume B Systems and Networks Feb.2008 ebook 104

16 3. OCDM + WDM - Osztott közeg - PON - Grooming: ütközés feloldás puffer nélkül! - Akár aszinkron is lehet!!! Egy OCDMA PON mőködési elve Forrás: Xu Wang, Naoya Wada, Taro Hamanaka, Tetsuya Miyazaki, Gabriella Cincotti, Kenichi Kitayama, OCDMA over WDM Transmission, ICTON

17 OCDMA Egy kód: Pl 16 bites chipre kódolunk egy bitet. Ortogánilás kód Térben (polarizáció, módus, fázis, stb. is ide értendı, fénysál, hullámhossz, stb.) Idı: Szinkron vagy aszinkron? 106

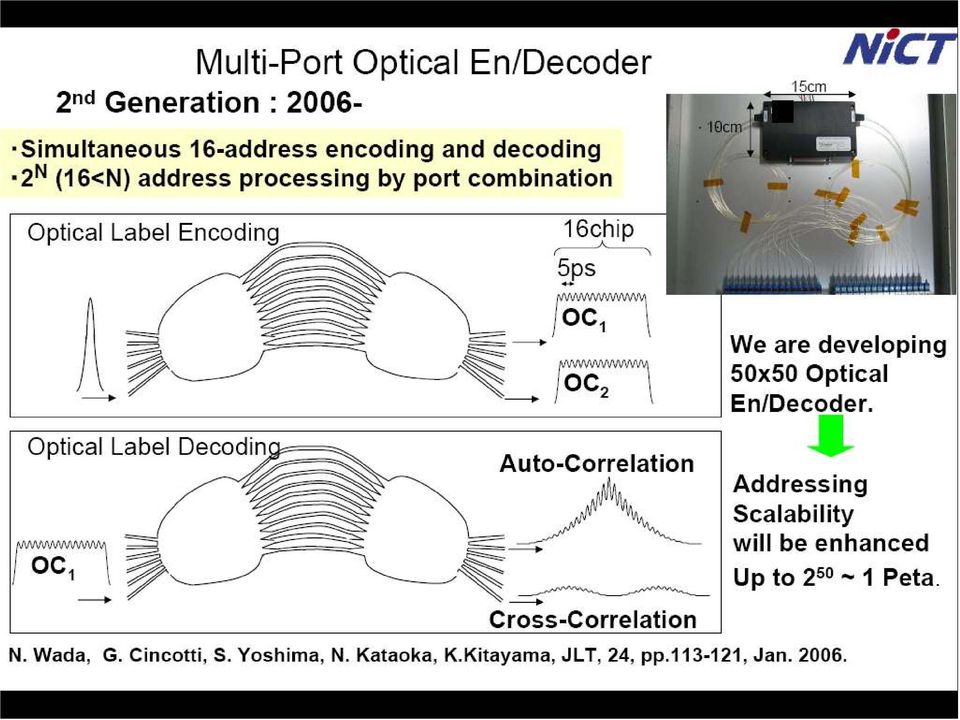

18 107

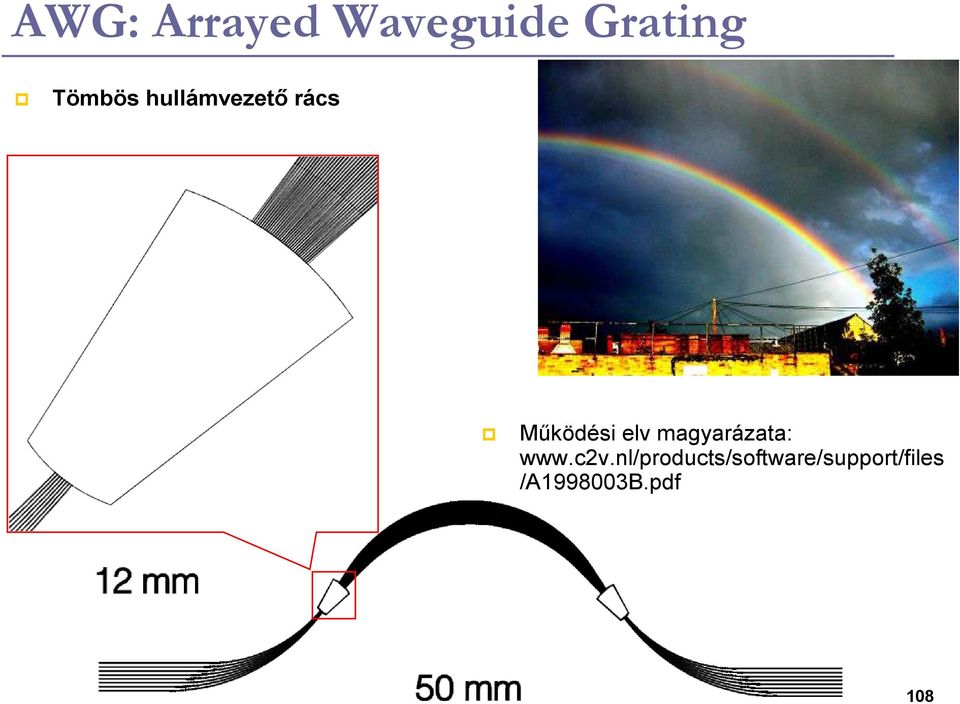

19 AWG: Arrayed Waveguide Grating Tömbös hullámvezetı rács Mőködési elv magyarázata: /A B.pdf 108

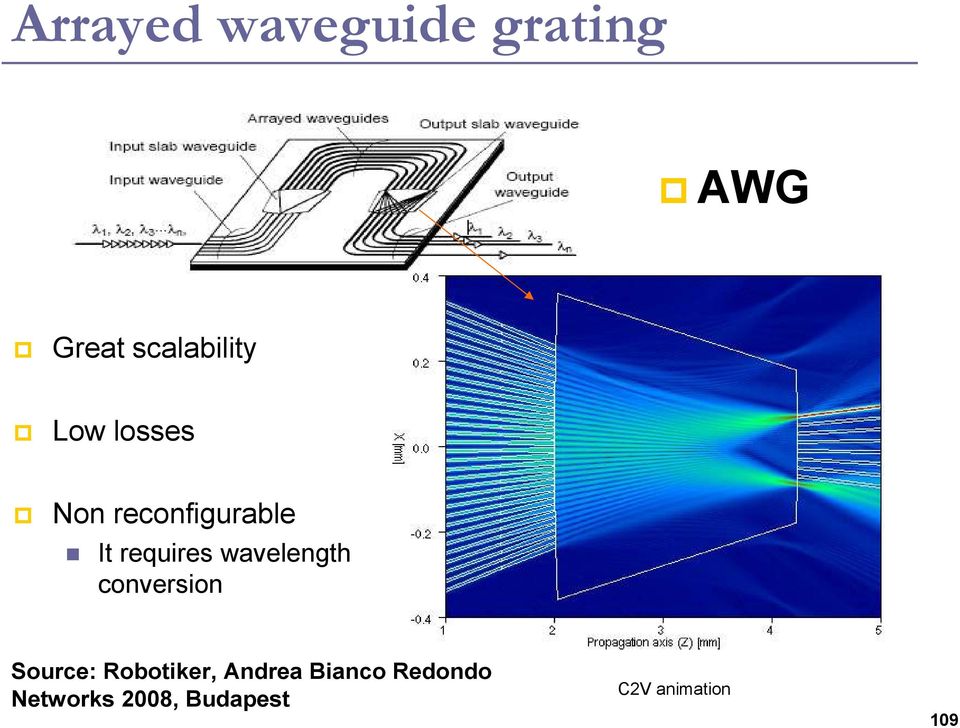

20 Arrayed waveguide grating AWG Great scalability Low losses Non reconfigurable It requires wavelength conversion Source: Robotiker, Andrea Bianco Redondo Networks 2008, Budapest C2V animation 109

21 Encoding / Decoding / Switching? 110

22 Egy bonyolultabb OCDMA példa Forrás: Xu Wang, Naoya Wada, Taro Hamanaka, Tetsuya Miyazaki, Gabriella Cincotti, Kenichi Kitayama, OCDMA over WDM Transmission, ICTON

23 OCDM + WDM: elınyök-hátrányok Vesztünk sávszélességet a CDM miatt!!! Nyerünk, mert egyszerő: Aszinkron a rendszer semmit sem kell szinkronizálni, késleltetni! Passzív a rendszer Nem kell puffer Tetszıleges granularitás!!! Mi jobb? (itt csak C-band!) 100 lambda x 10 OCDMA x 1Gbit/s vagy 10 lambda x 100 OCDMA x 1Gbit/s 112
