RóF IDŐSEK OTTHONA Tápiószele, Széchenyi út hrsz: 61. Vázlatterv ÉPÍTÉSZ KFT. Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u.

Átírás

1 Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: IDŐSEK OTTHONA Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: 61 Tervfajta: Dátum: RóF április ÉPÍTÉSZ KFT. 83 / a. Visegrádi u Budapest, tel fax web

2 VÁZLATTERV Idősek otthona 2766 Tápiószele, Széchenyi út, hrsz: 61 Munkaszám: 5/2014 Építtető: Tervező: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. 5. RóF Építész Kft Budapest, Visegrádi utca 83/a. Farkas Zoltán építész tervező É Budapest, április 30.

3 TARTALOMJEGYZÉK Idősek otthona 2766 Tápiószele, Széchenyi út, hrsz: 61 Munkaszám: 5/2014 Műszaki leírás Földhivatali térképmásolat É-01 Helyszínrajz M=1:500 É-02 Földszint alaprajza M=1:200 É-03 Emelet alaprajza M=1:200 É-04 Tetőtér alaprajza M=1:200 É-05 Szobaegységek M=1:50 É-06 Metszetek M=1:200 É-07 Homlokzatok 1 M=1:200 É-08 Homlokzatok 2 M=1:200 Helyszíni fotók Látványterv

4 MŰSZAKI LEÍRÁS Idősek otthona 2766 Tápiószele, Széchenyi út, hrsz: 61 Munkaszám: 5/ Előzmények Tápiószele központjában elhelyezkedő, jelenleg beépítetlen telken az építtető bentlakásos idősek otthonának építését tervezi. A vázlatterv előzetes tervanyagként kezelendő, célja a beépítés lehetőségének vizsgálata mellett a beruházás üzleti előkészítése. A tervezési program jelenleg nem feltétlenül végleges, az a későbbi egyeztetések függvényében változhat. Előzetes információ alapján feltételeztük, hogy az építési telek övezeti átsorolására lehetőség lesz. Tápiószele Város Önkormányzat Képviselő Testületének 11/2008. (V.19.) rendelete a Helyi Építési Szabályzatról szerinti övezeti besorolás Kisvárosias lakóövezet, ami 4,5 m-es megengedett építménymagasság révén emeletes épület építését kizárja. Az emeletes épület kialakíthatósága, valamint a telek nagyobb arányú beépíthetősége feltétlenül szükséges a megfelelő befogadó képességű létesítmény megvalósításához. A város belső részén, közvetlenül a Településközpont vegyes terület övezet szomszédságában található teleknek ebbe az övezetbe történő átsorolhatóságát vettük figyelembe a vázlatterv elkészítése során. Az előirányzott építési övezet ezen belül a Vt2 jelű, amelynek beépítési előírásait a 2. Telepítés című pont tartalmazza. Ebben az övezetben egészségügyi, valamint szociális épületek is elhelyezhetőek. Az építési telek aszfaltozott úton megközelíthető, teljes közművesítettsége biztosított. 2. Telepítés A telek területe: 1859 m2. A Vt2 jelű, településközpont vegyes terület beépítési feltételei a Helyi Építési Szabályzat szerint: - beépíthetőség max. 40% - legkisebb zöldfelület min. 30% - legnagyobb építménymagasság min. 7,5 m - oldalkertes beépítés - előkert mérete a kialakult állapot szerinti. Az utcafront észak-nyugati tájolású, a kiteresedő utca másik oldalán, nyugati irányban templom található. Jellemző a környéken a minimális előkert, sok esetben az épület utcafronti elhelyezése. A tervezett előkert mérete változó, minimálisan 3 m, de méretét úgy határoztuk meg, hogy az előírt parkolóhelyek az előkertben biztosíthatóak legyenek. A megengedett oldalkerti beépítés helyett a középfolyosós

5 fő tömb szobáinak kétoldali elhelyezhetősége a szabadon álló beépítést teszi szükségessé. Az oldalkert mérete 3,75 m, illetve a másik oldalon több, mint 4,0 m. Az L alakú tömb udvara déli oldalról nyitott, lehetővé téve a kert kiemelt hasznosíthatóságát a funkciónak megfelelően. A napos, csendes kert az itt lakó idősek számára a nyugodt pihenés lehetőségét a szabadban is biztosítani tudja. Az udvari tömbben két szinten helyezkednek el a 2-4 személyes szobák, fölöttük a beépített tetőtérben kapnak helyet az irodák, a személyzet szociális helyiségei, a gazdasági és műszaki helyiségek. Az utcai front földszintjén a fő bejárat mellett az étterem és a hozzá csatlakozó melegítő konyha, valamint egy földszinti társalgó található. Az utcai tömb emeletén helyezkednek el az ellátás fontos további helyiségei: orvosi szoba, elkülönítő, mentálhigiénés helyiség, foglalkoztató, torna szoba, imaterem. A bentlakó idősek előirányzott létszáma 68 fő. A létesítményben az akadálymentes közlekedés és ellátás feltételei teljes mértékben biztosítottak lesznek. A betegszállításra is alkalmas akadálymentes felvonó mellet, a tűzvédelmi előírásoknak megfelelően két lépcsőház készül. Az építési telek megközelítőleg sík, jelentős tereprendezésre nem lesz szükség. A földszinti padlószint kiemelése az akadálymentes közlekedés biztosítása érdekében minimális mértékű lesz. 3. Funkcionális kialakítás Az idősek otthonának kialakítását, működtetését meghatározó szakmai jogszabályok: évi III. törvény (Szociális törvény) a szociális igazgatásról és a szociális ellátásokról, valamint az - 1/2000. (I.7.) SZCSM rendelet a személyes gondoskodást nyújtó szociális intézmények szakmai feladatairól és működésük feltételeiről. Az utóbbi rendelet részletesen előírja az ellátás feltételeit. A lakószobák minimális alapterületét 6 m 2 /főben, az egy szobában elhelyezhető személyek számát legfeljebb 4 főben határozza meg. A létesítményben biztosítani kell a napi háromszori étkezés, azon belül egyszeri meleg étellel való ellátás és a tisztálkodás lehetőségét. Orvosi-, mentálhigiénés-, elkülönítő, közösségi helyiség, foglalkoztató, torna szoba, imaterem, vendégszoba kialakítása is szükséges, valamint az ellátáshoz kapcsolódó egyéb kiszolgáló helyiségeket (takarítás, mosás, vasalás, varrás, tiszta ruha és szennyes ruha tárolás, műszaki karbantartás) is el kell helyezni az épületben. Továbbá a dolgozói létszám számára egyrészt irodák (intézményvezető, gazdasági vezető, ügyintézők), másrészt tartózkodók, szociális helyiségek (öltözők, mosdók, zuhanyozók, WC-ék, teakonyha) kialakítása is szükséges. A szakellátáshoz előírt dolgozói létszámot a SZCSM rendelet 2. számú melléklete tartalmazza. Az ellátottak létesítményben előirányzott száma 68 fő. A tervezés jelen időszakában nem meghatározott, hogy az épületben - önellátó gondozási egység, - fekvőbeteg gondozási egység és - demens gondozási egység működtetésére is sor kerül-e. Amennyiben több önálló gondozási egység lesz, ezek egymástól elhatárolhatóak lesznek.

6 A szoba egységeket úgy alakítottuk ki, hogy a 2 és 4 férőhelyes szobák aránya igény szerint módosítható. Minden szobához (2-2 fő számára) biztosított egy-egy akadálymentesen használható mosdó-wc-zuhanyozó felszereltségű szoba. A létesítményben melegítőkonyha üzemeltetetését irányoztuk elő, amelyben a hideg étkezések előkészítése is megoldható, és lehetőség lesz a speciális ételek elkészítésére is. Az étkezés a gondozottak állapotától függően történhet a földszinti étteremben, vagy a szobákban. A földszinti ben elhelyezett nővér pult az ügyeleti funkció mellett a recepció szerepét is betölti. Innen áttekinthető az ellátottak épületen belüli mozgása, érkezése, távozása és fogadhatók a látogatók, más érkezők. A központi ből elérhető a fő lépcsőház, az akadálymentes felvonó, a társalgó, a férfi és női WC csoport, valamint az árkáddal fedett kerti teraszon át a kert is. Az emeleten a földszinthez hasonlóan az udvari szárnyban az ellátottak szobái találhatók. Az utcai fronton az ellátás közös helyiségeit helyeztük el: tornaterem, orvosi szoba, mentálhigiénés foglalkoztató, foglalkoztató, imaterem, valamint itt lesz az orvosi szoba mellett az elkülönítő is. A nővérek ügyeleti pultja itt is a lépcsőház melletti közlekedőben kap helyet. A tetőtér csak az udvari szárny fölött lesz beépítve. Itt kerülnek kialakításra egyrészt az irodák (intézmény vezetői, gazdasági vezetői, ügyviteli, tárgyaló), másrészt a személyzet szociális helyiségei (nővérek öltözői saját vizesblokkal, műszakiak helyisége WC mosdó zuhanyozó felszereltségű szobával, teakonyhák, férfi és női WC), valamint az ellátás egyéb kiszolgáló helyiségei (tisztaruha raktár, szennyes ruha raktár, takarítószerek és eszközök tárolója). A tetőtérben kapott helyet az előzőeken kívül a vendégszoba és a gépészet, valamint itt van lehetőség az irodák közelében a váró kialakítására. 4. Épületszerkezetek Az épület hagyományos falazott szerkezetekkel, közbenső vasbeton pillérekkel, monolit vasbeton födémekkel, fa tetőszerkezettel épül. Monolit vasbeton födém készül a beépített tetőtér belső tere fölött is Az előirányzott POROTHERM külső falak alatt beton sávalapok, vagy tömbalapok és vasbeton talpgerendák adják át a talajnak a terhelést. (Jelenleg talajmechanikai szakvélemény nem áll rendelkezésre.) A külső falakon 10 cm vastagságban hőszigetelő rendszer készül, polisztirol hőszigeteléssel, vékonyvakolattal. A földszinti padlók is hőszigeteltek lesznek. A tetőtér fölötti födémen 20 cm vastagságú hőszigetelést tervezünk. A kiemelt homlokzati felületeken vékony, ragasztott tégla, vagy kőburkolatot alkalmazunk. További épületszerkezetek: - műanyag külső ablakok (U=1.1 W/m2K) - alumínium külső bejárati ajtó (U=1,1 W/m2K) - 10 cm vastag falazott, vagy gipszkarton válaszfalak, - utólag szerelhető tokos belső fa ajtók, - gipszkarton álmennyezet, - kerámia és műanyag padlóburkolatok, - betonelemes épület körüli járda, - betonelemes, illetve zöldbeton parkolók. 5. Épületgépészet Az ingatlan víz-, szennyvíz csatorna és gáz közmű bekötésekkel, illetve annak lehetőségével rendelkezik.

7 Fűtését zárt égésterű fali gázkazánnal, részben padlófűtéssel, részben lapradiátor hőleadókkal tervezzük. 6. Épületvillamosság Az elektromos közmű bekötés az építési telken korábban rendelkezésre állt. Igény szerinti új bekötés lehetősége biztosított. 7. Alapadatok Telek területe: 1859 m 2 Vt2 jelű övezet előírás tervezett - beépítettség max. 40% 40% 743,6 m m 2 - zöldfelület min. 30% 35% 558 m m 2 - építménymagasság max.7,5 m 7,2 m Nettó alapterület: Földszint: 607,55 m 2 Emelet 646,18 m 2 Tetőtér 452,67 m 2 Összesen: 1706,40 m 2 Ellátottak létszáma: 68 fő Dolgozói létszám: fő Parkoló mérleg Az OTÉK 4.sz. mellékletének 16. pontja szerint (idősek otthona) 10 fő után 1 db - előírt: 68 fő gondozott / 10 = 7 db - biztosított: 7 db A parkolóhelyek közül egy darab akadálymentes használat számára kerül kialakításra. Áruátvétel céljára egy darab rakodóhely készül. Budapest, április 30.

8 7,08 15,40 8,55 É BEÉPÍTÉSI ADATOK TELEK TERÜLETE m 2 9,80 31,72 BEÉPÍTETT TERÜLET 743 m 2 BEÉPÍTETTSÉG 40% ZÖLDFELÜLET 35% ÉPÍTMÉNYMAGASSÁG 7,2 m 25,78 P8 F+1 26,14-0,10 NETTÓ TERÜLETEK FÖLDSZINT 608 m 2 EMELET 646 m 2 TETŐTÉR 453 m 2 ÖSSZESEN m 2 24,82 29,37-0,10 F+1+T 31,14 Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: 4,55 IDŐSEK OTTHONA 9,47 5,10 34,90 40,00 23,99 22,91 Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: 61 Rajz megnevezése: Helyszínrajz É-01 SZÉCHENYI ÚT Lépték: Tervfajta: Dátum: Munkaszám: M = 1: április 5/2014 RóF ÉPÍTÉSZ KFT Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin Tervező: ifj Farkas Zoltán okl. építészmérnök É É

9 ,00 30 A A 40 14, ,40 Kategória FÖLDSZINT Helyiség neve átvevő el feh.m. fek.m. hull konyha mosdó öltöző raktár tálaló wc közl közlekedő lépcső lépcső szélf a.m. mosdó elő étterem mosdó mosdó pisz társalgó tsz wc wc wc 4 ágyas szoba 4 ágyas szoba 4 ágyas szoba 4 ágyas szoba Terület 6,82 3,02 5,70 2,78 3,75 18,02 3,15 6,13 3,37 6,35 1,25 50,58 10,71 50,62 16,38 16,38 8,43 3,61 2,85 46,73 2,25 2,47 2,70 24,35 1,70 1,08 1,14 1,35 26,42 26,42 26,42 26,42 3,60 3,60 3,60 607,55 m2 28,19 C 18,20 9,99 17,40 H H H H M B B 2, ,10 6,00 ÁTVEVŐ 6,82 m 2 KONYHA 18,02 m 2 TÁLALÓ 6,35 m 2 9,80 40 WC ÖLTÖZŐ 6,13 m HULL 2 MOSDÓ ÉTTEREM SZÉLF 8,43 m 2 RAKTÁR 3,37 m 2 FEK.M. 2,78 m 2 FEH.M. 5,70 m 2 TÁRSALGÓ 24,35 m 2 2,60 ±0,00 40 ELŐTÉR 50,58 m 2 KÖZL 10,71 m 2 TERASZ PISZ NŐVÉR PULT EL TSZ MOSDÓ WC A.M. MOSDÓ WC MOSDÓ ELŐ WC LÉPCSŐ 16,38 m 2-0,10 FÜRDŐ ELŐTÉR m 2 m 2 4 ÁGYAS 26,42 m , , ,50 4 ÁGYAS 26,42 m 2 KÖZLEKEDŐ 50,62 m 2 4 ÁGYAS 26,42 m 2 4 ÁGYAS 26,42 m 2 FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ 3,60 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 3,60 m 2 FÜRDŐ m 2 FÜRDŐ ELŐTÉR m 2 m 2 FÜRDŐ m 2 FÜRDŐ ELŐTÉR m 2 m 2 FÜRDŐ m 2 FÜRDŐ ELŐTÉR m 2 m 2 ±0,00 FÜRDŐ 3,60 m 2 LÉPCSŐ 16,38 m 2 C É Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: 61 Rajz megnevezése: Lépték: Tervfajta: Dátum: Munkaszám: IDŐSEK OTTHONA É-02 Földszint alaprajza M = 1:200, 1: április 5/2014 RóF ÉPÍTÉSZ KFT Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin Tervező: ifj Farkas Zoltán okl. építészmérnök É É

10 A A 40 6, , , , , ,00 9, , ,40 30, , , , , ,15 40 É Kategória EMELET Helyiség neve közl közlekedő lépcső lépcső elkülönítő elő foglalkoztató imaterem mentálhigénés foglalkoztató mosdó orvosi szoba tornaterem 4 ágyas szoba 4 ágyas szoba 4 ágyas szoba 4 ágyas szoba 4 ágyas szoba Terület 40,50 100,11 16,38 16,38 13,53 2,70 26,54 19,94 16,20 3,06 19,80 32,25 26,42 26,42 26,42 26,42 26,42 4,50 3,60 3,60 3,60 3,99 646,18 m2 C 29,37 18,20 11,17 17,40 B B 6,23 IMATEREM 19,94 m 2 FOGLALKOZTATÓ 26,54 m 2 MENTÁLHIGÉNÉS FOGLALKOZTATÓ 16,20 m 2 MOSDÓ 3,06 m 2 ELKÜLÖNÍTŐ 13,53 m 2 ELŐ 2,70 m 2 ORVOSI 19,80 m 2 TORNATEREM 32,25 m 2 KÖZL 40,50 m 2 KÖZLEKEDŐ 100,11 m 2 NŐVÉR PULT 4 ÁGYAS 26,42 m 2 FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ FÜRDŐ ELŐTÉR FÜRDŐ 3,60 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 3,60 m 2 +3,20 +3,20 ELŐTÉR 4,50 m 2 4 ÁGYAS 26,42 m 2 FÜRDŐ 3,99 m 2 LÉPCSŐ 16,38 m 2 FÜRDŐ ELŐTÉR m 2 m 2 4 ÁGYAS 26,42 m 2 FÜRDŐ FÜRDŐ ELŐTÉR m 2 m 2 m 2 4 ÁGYAS 26,42 m 2 FÜRDŐ FÜRDŐ ELŐTÉR m 2 m 2 m 2 4 ÁGYAS 26,42 m 2 FÜRDŐ m 2 FÜRDŐ ELŐTÉR m 2 m 2 FÜRDŐ 3,60 m 2 LÉPCSŐ 16,38 m 2 C Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: IDŐSEK OTTHONA Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: 61 Rajz megnevezése: É-03 Emelet alaprajza 40 3, , ,50 Lépték: Tervfajta: Dátum: Munkaszám: M = 1:200, 1: április 5/2014 RóF ÉPÍTÉSZ KFT Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin Tervező: ifj Farkas Zoltán okl. építészmérnök É É

11 A A 1, , , , ,40 É Kategória TETŐTÉR Helyiség neve admin iroda gazd. admin gazd. vezető gépészet lépcső mosdó mosdó mosó helyiség műszaki helyiség nővérszoba ruha raktár ruha raktár tárgyaló tároló teakonyha teakonyha tsz vendég szoba vezetői iroda wc wc wc wc közlekedő lépcső Terület 38,27 3,50 6,08 3,60 3,60 3,63 19,16 19, ,38 1,83 3,00 17,05 21,61 21,70 10,67 10,68 19,82 12,44 10,67 15,51 2,38 21,21 19,16 1,36 1,38 1,62 3,63 104,25 14,56 452,67 m2 C B B GÉPÉSZET 12,06 m 2 p 1 m 2 +6,40 TEAKONYHA 13,29 m 2 p 15,51 m 2 LÉPCSŐ 10,99 m 2 p 16,38 m 2 WC ELŐTÉR m 2 NŐVÉR 16,74 m 2 p 21,70 m 2 ADMIN IRODA 29,83 m 2 p 38,27 m 2 FÜRDŐ 3,63 m 2 KÖZLEKEDŐ 91,51 m 2 104,25 m 2 TSZ ELŐTÉR 3,50 m 2 VEZETŐI IRODA 16,98 m 2 p 19,16 m 2 TÁRGYALÓ 17,43 m 2 p 19,82 m 2 WC WC GAZD. VEZETŐ 17,43 m 2 p 19,82 m 2 MOSDÓ ELŐTÉR 6,08 m 2 MOSÓ HELYISÉG RUHA RAKTÁR RUHA RAKTÁRTEAKONYHA 14,61 m 2 8,24 m 2 p 17,05 m 2 8,24 m 2 8,24 m 2 p 10,67 m 2 p 10,67 m 2 p 10,67 m 2 GAZD. ADMIN 16,98 m 2 p 19,16 m 2 MOSDÓ WC TÁROLÓ 8,35 m 2 p 12,44 m 2 ELŐTÉR FÜRDŐ m 2 3,60 m 2 MŰSZAKI HELYISÉG 16,67 m 2 p 21,61 m 2 VENDÉG 17,06 m 2 p 21,21 m 2 FÜRDŐ 3,60 m 2 +6,40 LÉPCSŐ 12,48 m 2 p 14,56 m 2 C Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: IDŐSEK OTTHONA Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: , ,90 Rajz megnevezése: Tetőtér alaprajza É-04 Lépték: Tervfajta: Dátum: Munkaszám: M = 1:200, 1: április 5/2014 RóF ÉPÍTÉSZ KFT Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin Tervező: ifj Farkas Zoltán okl. építészmérnök É É

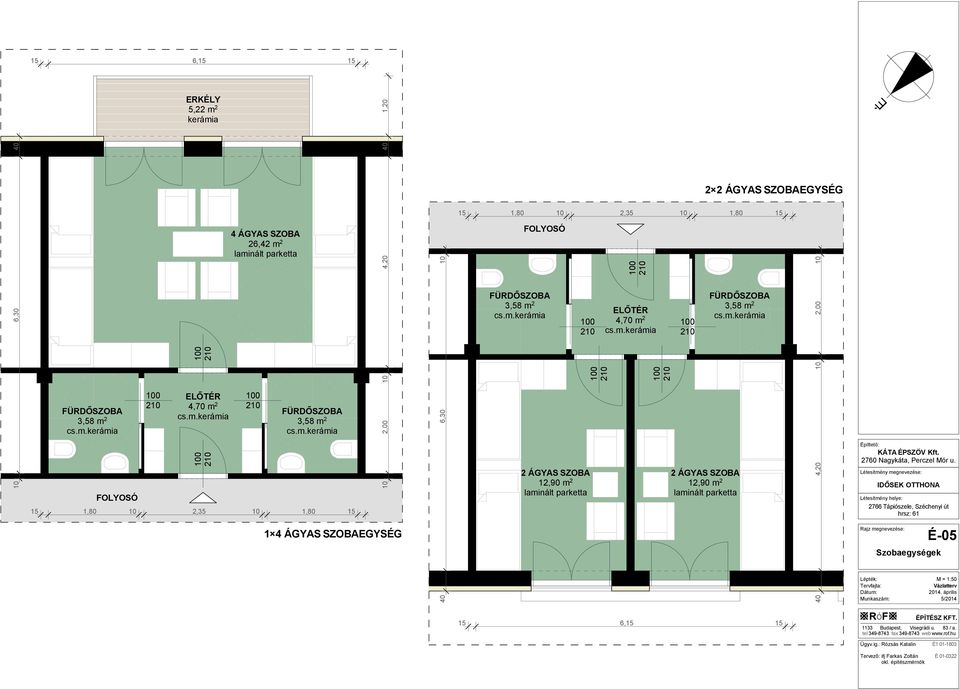

12 10 6, , , , , , , ,15 15 ERKÉLY 5,22 m 2 kerámia É 2 EGYSÉG 15 1, , , ÁGYAS 26,42 m 2 laminált parketta FOLYOSÓ FÜRDŐ m 2 cs.m.kerámia ELŐTÉR m 2 cs.m.kerámia FÜRDŐ m 2 cs.m.kerámia FÜRDŐ m 2 cs.m.kerámia ELŐTÉR m 2 cs.m.kerámia FÜRDŐ m 2 cs.m.kerámia FOLYOSÓ 15 1, , ,80 15 laminált parketta laminált parketta Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: IDŐSEK OTTHONA Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: ÁGYAS EGYSÉG Rajz megnevezése: É-05 Szobaegységek Lépték: Tervfajta: Dátum: Munkaszám: M = 1: április 5/ ,15 15 RóF ÉPÍTÉSZ KFT Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin Tervező: ifj Farkas Zoltán okl. építészmérnök É É

13 3,20 3,20 3,10 2, , , ,20 4,14 2, , ,20 3,20 3,10 2, , , ,54 +8,34 +6,40 +5,60 +3,20 +3,20 ±0,00-0,10 A-A Metszet +11,54 +7,68 +7,68 +5,60 +3,20 +2,90 +3,20 ±0,00 ±0,00 B-B Metszet +11,44 Építtető: KÁTA ÉPSZÖV Kft Nagykáta, Perczel Mór u. Létesítmény megnevezése: +8,34 +9,10 IDŐSEK OTTHONA Létesítmény helye: 2766 Tápiószele, Széchenyi út hrsz: 61 +6,19 +6,40 +6,10 Rajz megnevezése: Metszetek É-06 +2,70 +3,20 +2,90 Lépték: Tervfajta: Dátum: Munkaszám: M = 1: április 5/2014 ±0,00-0,10 RóF ÉPÍTÉSZ KFT. C-C Metszet 1133 Budapest, Visegrádi u. 83 / a. tel fax web Ügyv.ig.: Rózsás Katalin É Tervező: ifj Farkas Zoltán okl. építészmérnök É
