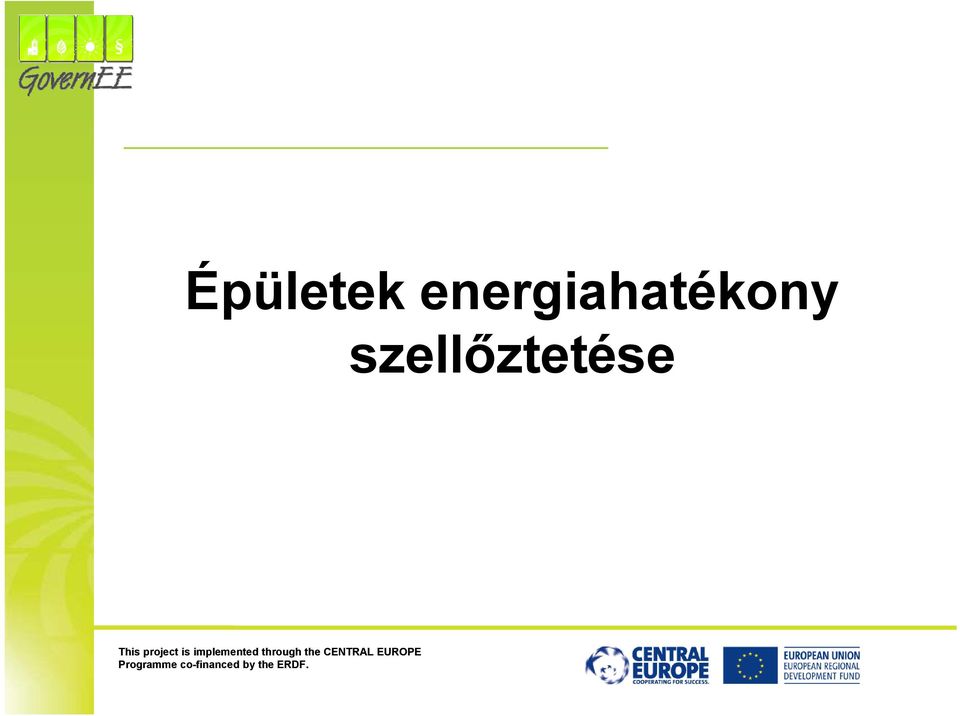

1 Épületek energiahatékony szellőztetése

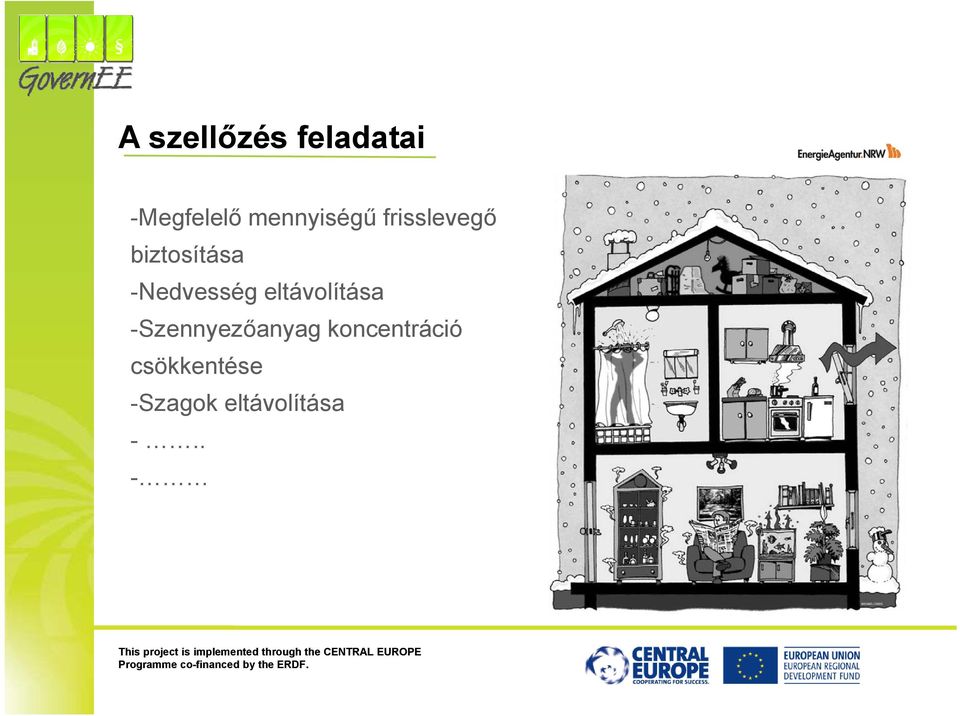

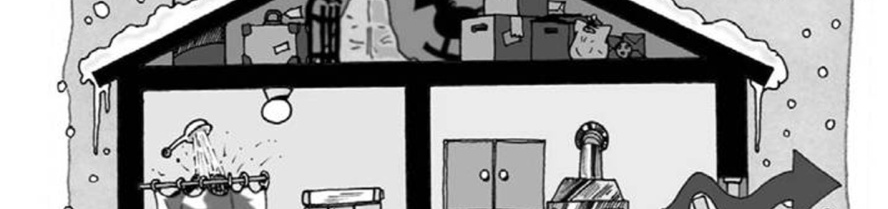

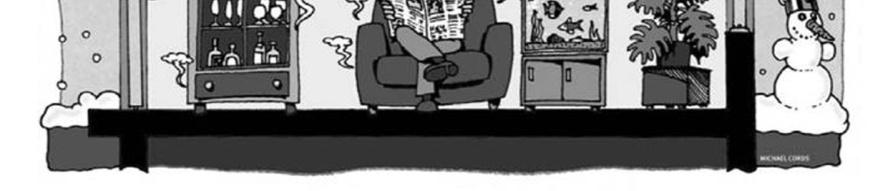

2 A szellőzés feladatai -Megfelelő mennyiségű frisslevegő biztosítása -Nedvesség eltávolítása -Szennyezőanyag koncentráció csökkentése -Szagok eltávolítása -.. -

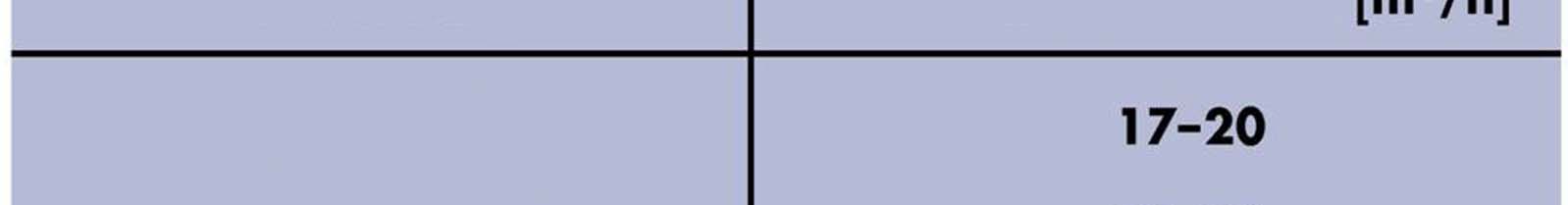

3 Mennyi friss levegőt igényel az ember? A szellőzésnek biztosítani kell a CO 2 -koncentráció ppm alatt tartását. Tevékenység típusa Alvás / pihenés Fejenkénti friss levegő mennyiség Olvasás / TV nézés é Asztali munka Háztartási tá tevékenységek é k

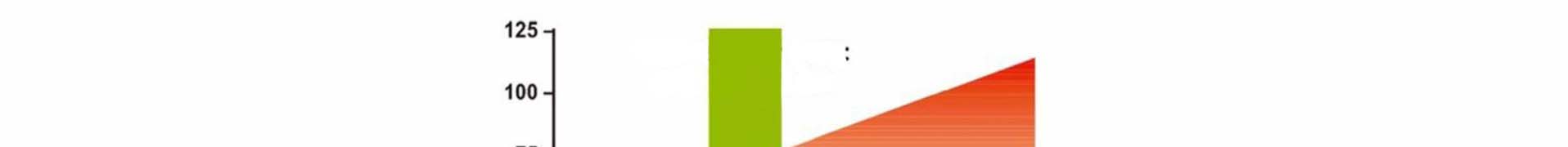

4 Légcsere és hőenergia igény Példa: kistársasház Szükséges légcsere 4 főre: 0,35 0,451/h Fűtési energiaigény Hően nergia Szerkezeti (transzmissziós) veszteségek Szellőzési veszteségek Légcsereszám Programme co financed by the ERDF.

nergia Szerkezeti (transzmissziós) veszteségek Szellőzési

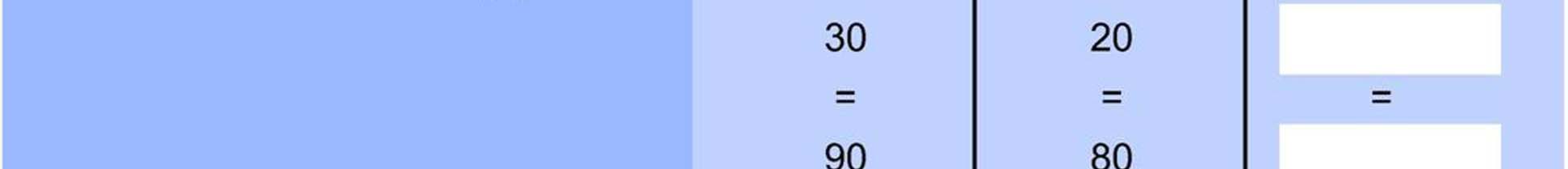

5 Légcsereszám számítása Lakás (Nappal) Családi ház (éjjel) Tanterem Személyek száma Friss levegő igény/ fő (m³/(h*fő)) Frisslevegő igény (m³/h) Helyiségtérfogat (m³) Légcsereszám (1/h)

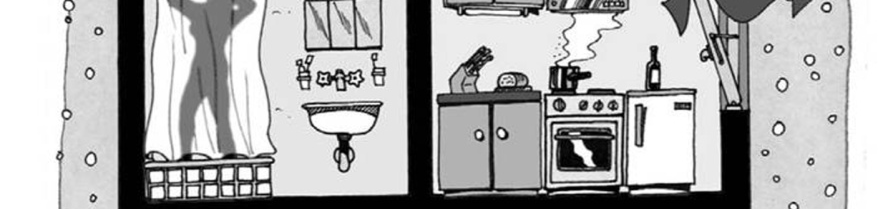

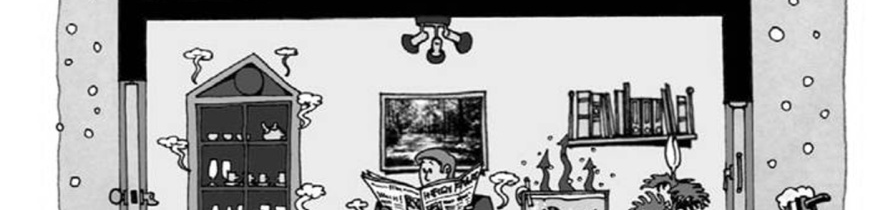

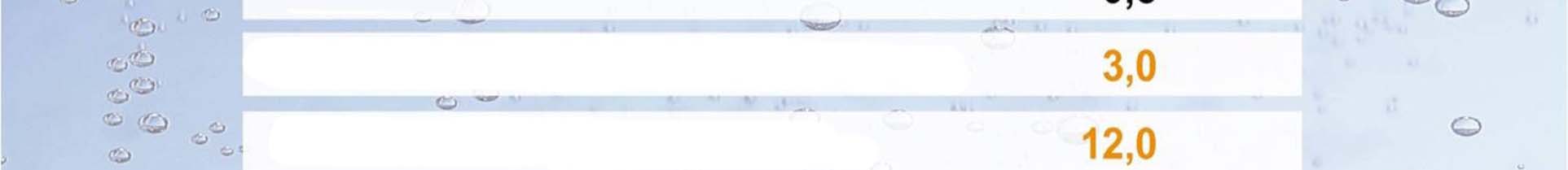

6 Páraterhelések a lakásban Tevékenységek Liter nedvesség Főzés Zuhany Mosás, szárítás Izzadás/légzés Növények Nedvességterhelés fejenként Nedvességterhelés 4 lakó esetén Programme co financed by the ERDF.

60g/h vagy 1,5 l/nap A maradék mennyiség egyéb, a lakásban zajló tevékenységekhez

7 Egy nedves nap A nedvességterhelés egy lakásban átlagosan 125 g/óra vagy 3 Liter/nap. Ennek fele közvetlenül az emberhez, azaz kb. 60g/h vagy 1,5 l/nap A maradék mennyiség egyéb, a lakásban zajló tevékenységekhez köthető: 7 cserepes növény: 10g/h + 21min. Mosogatógép működés + 12min. Mosógép működés + 5min Főzés + 4min. Sütés + 2,5min. Zuhanyzás

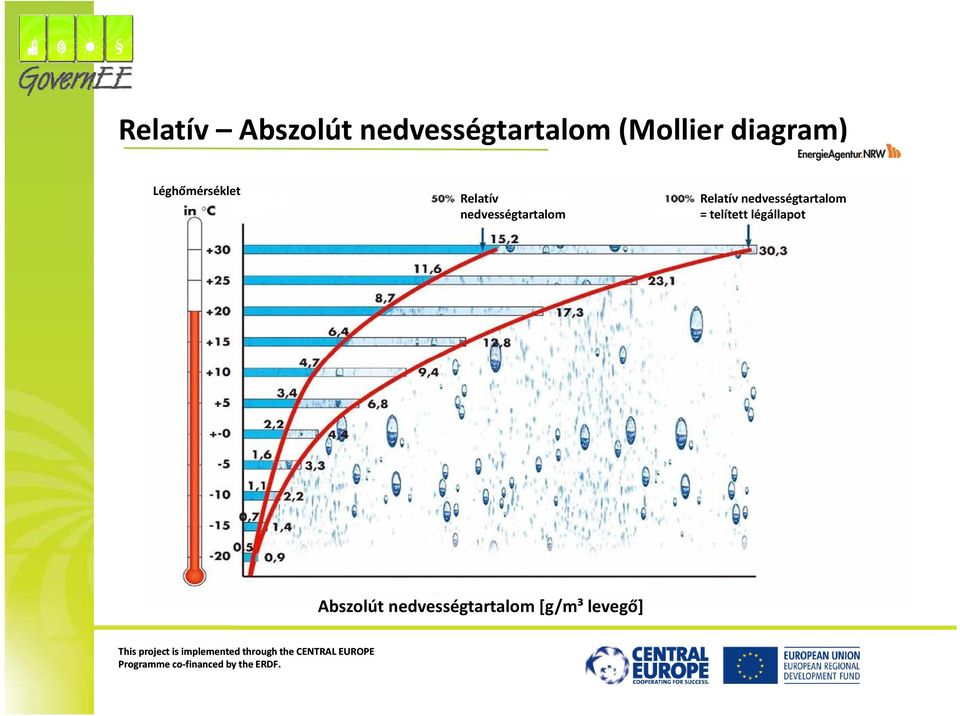

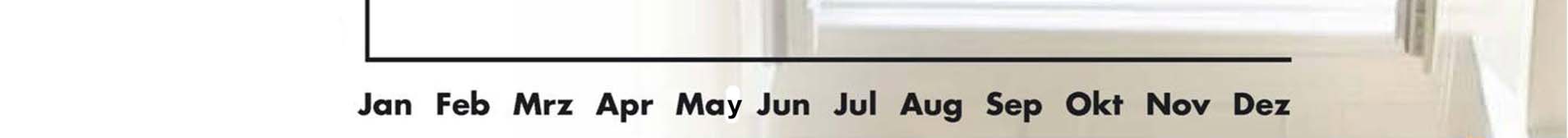

8 Relatív Abszolút nedvességtartalom (Mollier diagram) Léghőmérséklet Relatív nedvességtartalom Relatív nedvességtartalom = telített légállapot Abszolút nedvességtartalom [g/m³ levegő] Programme co financed by the ERDF.

nedvességtartalom = telített légállapot Abszolút

9 Nehéz szellőztetni magas Szükséges légcsere a páramentesítéshez Légcsere Szükséges légcsere a CO 2 -eltávolításához alacsony

10 Lakásszellőzés A gépi szellőzés különösen ajánlott jól szigetelt és légtömör épületekben higéniai, állagvédelmi és energetikai szempontból! A jelentős légterhelésű helyiségeket célszerű egymás közelébe tervezni Tervezés és kivitelezés során a légtömörségre nagy gondot kell fordítani és Blower Door méréssel igazolni kell!

A jelentős légterhelésű helyiségeket célszerű egymás közelébe tervezni Tervezés

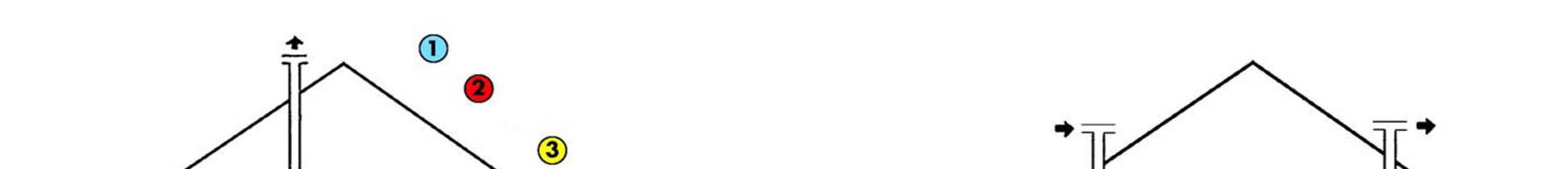

11 Természetes szellőzés és gépi elszívás Friss levegő aránya a helyiségben Elszívás Természetes Függ a szélsebességtől, a hőmérsékletkülönbségtől és a helyiségtérfogattól

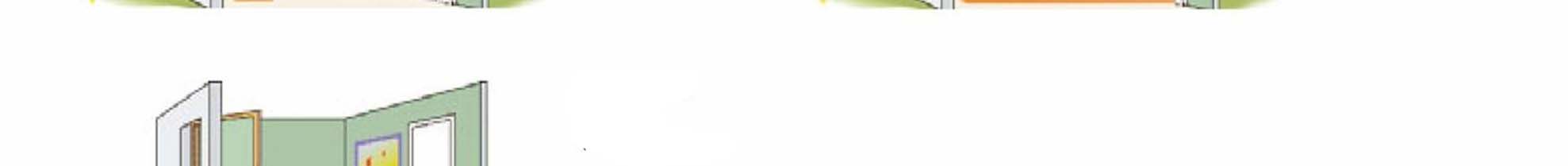

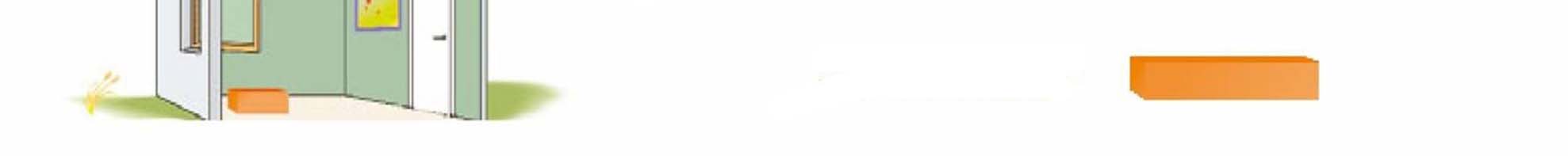

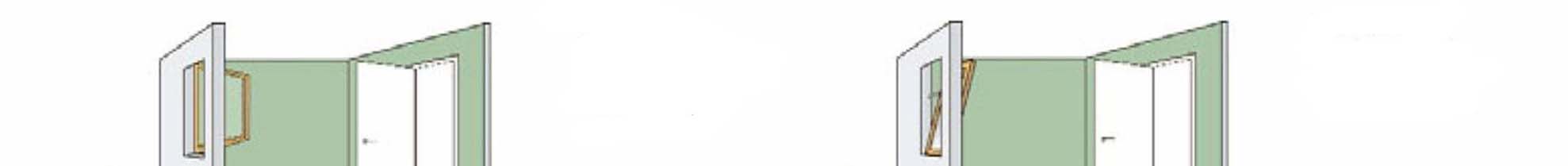

12 Hatékony szellőztetés Kereszthuzat t Szemközti ablakok, ajtó teljesen nyitva Cross ventilation Ablakok bukóra állítva, ajtó teljesen nyitva Szellőztetés Ablakok teljesen nyitva, ajtó zárva Ablakok bukóra állítva, ajtó zárva Ablakok félig nyitva, ajtó zárva Relatív időigény, mely a teljes légcseréhez szükséges Programme co financed by the ERDF.

nyitva, ajtó zárva Ablakok bukóra állítva, ajtó zárva Ablakok félig nyitva, ajtó zárva

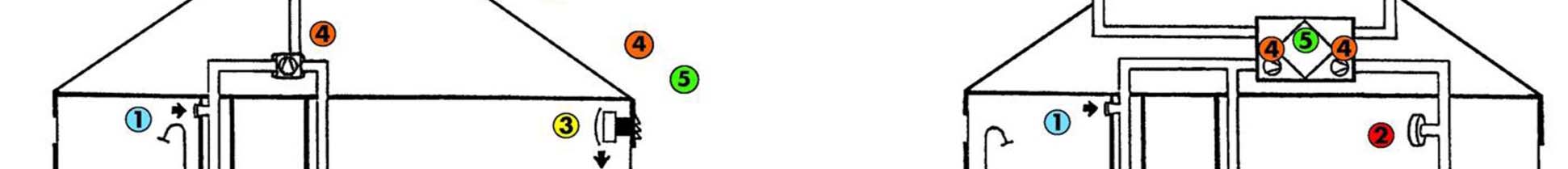

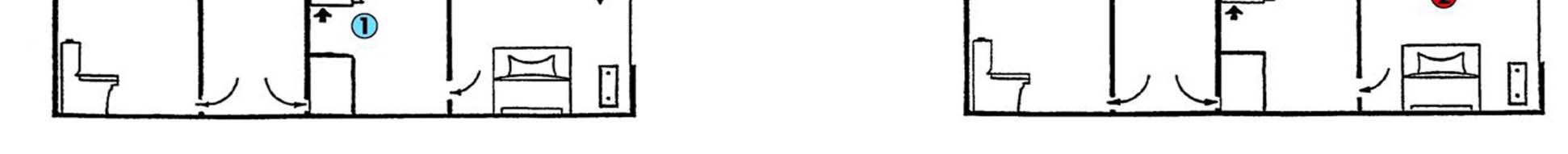

13 Szabályozott lakás-/épületszellőzés Elszívó rendszer hővisszanyerő nélkül Elszívó anemosztátok a konyhában és a fürdőben Frisslevegő befúvók szűrőkkel a nappaliban és a hálókban Frisslevegő bevezető nyílások a nappaliban és a hálókban Ventillátor Hővisszanyerő Kiegyenlített szellőzőrendszer hővisszanyerővel

a nappaliban és a hálókban Frisslevegő bevezető nyílások a nappaliban és a

14 Szellőzési zónák az épületben Központi elszívórendszer helyi frisslevegő bevezető elemekkel

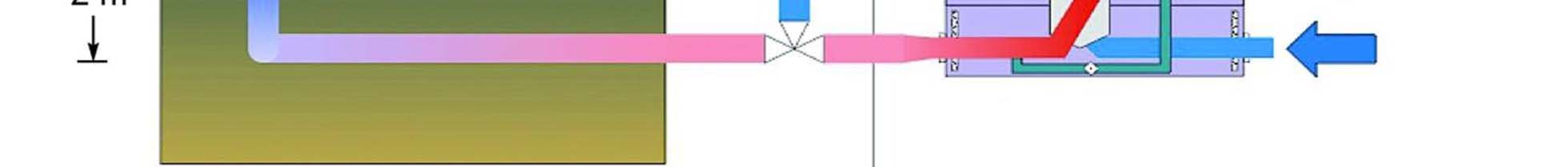

15 Talajhőcserélős rendszer sémája Geothermal heat exchanger Légbevezető szűrő Direkt friss levegő Hővisszanyerő Frisslevegő a talajhőcserélőn keresztül Elhasznált levegő Bypass szelep Friss levegő Elhaszná lt levegő

Hővisszanyerő Frisslevegő a talajhőcserélőn keresztül

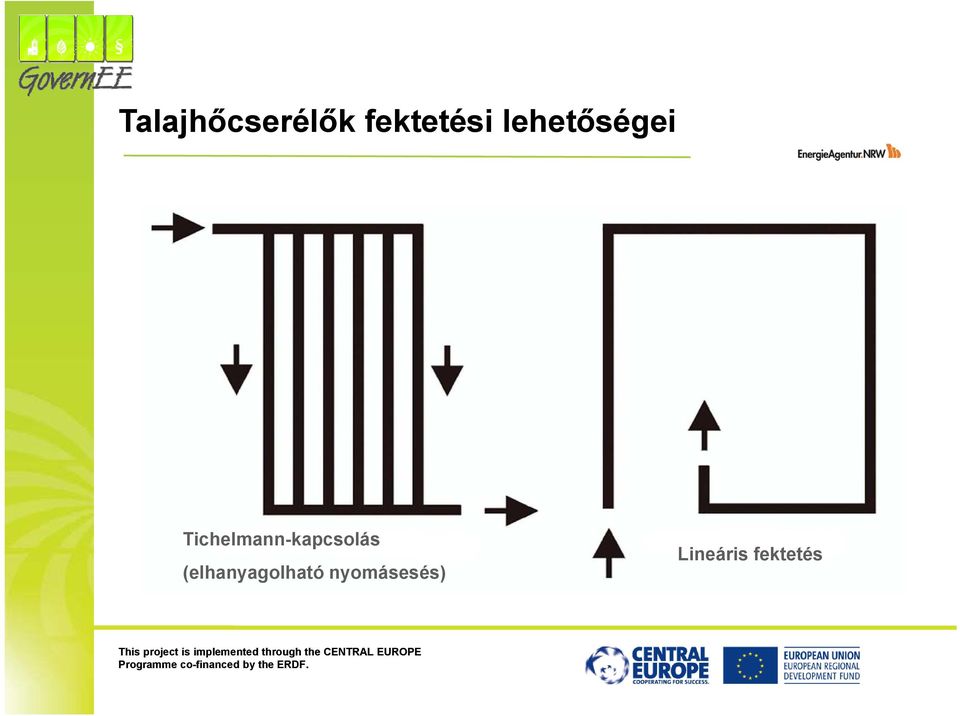

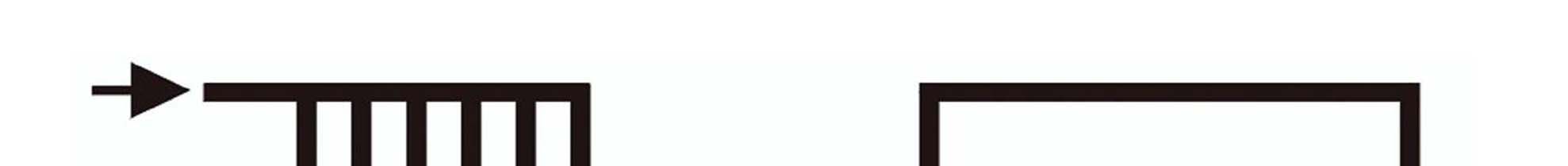

16 Talajhőcserélők fektetési lehetőségei Tichelmann-kapcsolás (elhanyagolható nyomásesés) Lineáris fektetés

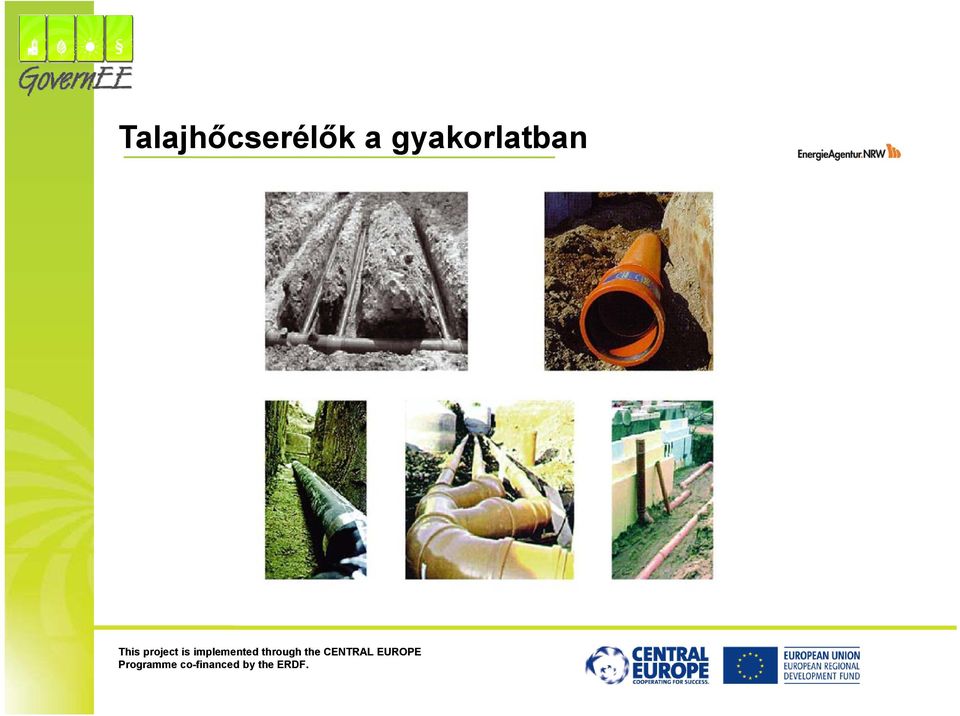

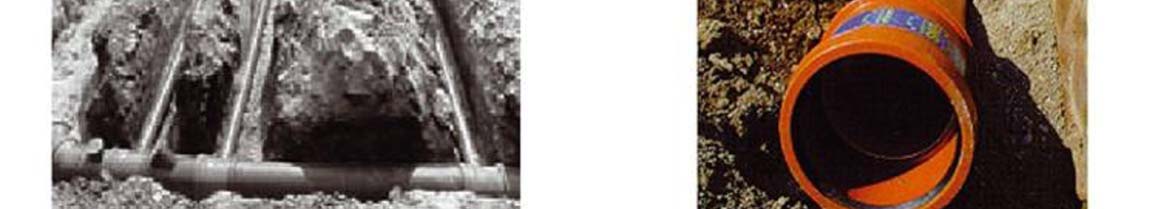

17 Talajhőcserélők a gyakorlatban

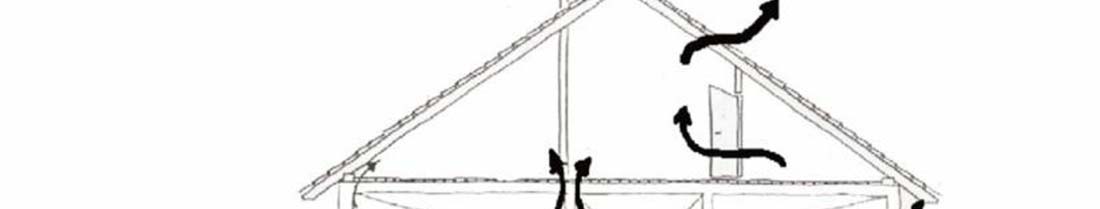

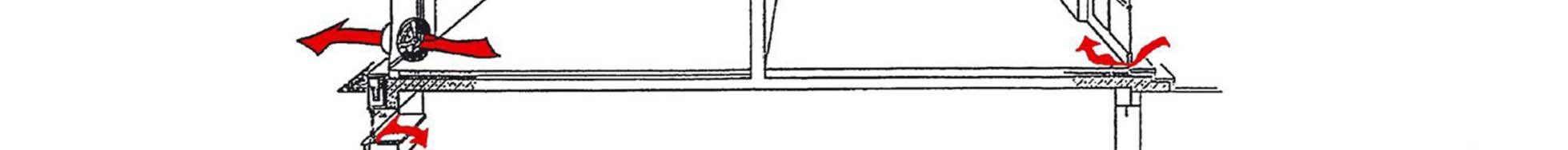

18 Energiaveszteségek az épületburkon Szél g, Ha a szükséges szellőzésen felül 0,5 (1/h) extra légcsere alakul ki a hézagokon át, ami kb. 260 liter tüzelőolaj, ill. ugyanennyi m³ gáz pazarlását jelenti. Programme co financed by the ERDF.

hézagokon át, ami kb. 260 liter tüzelőolaj, ill.

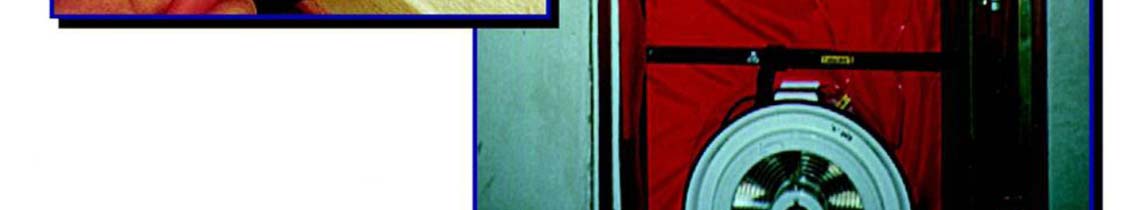

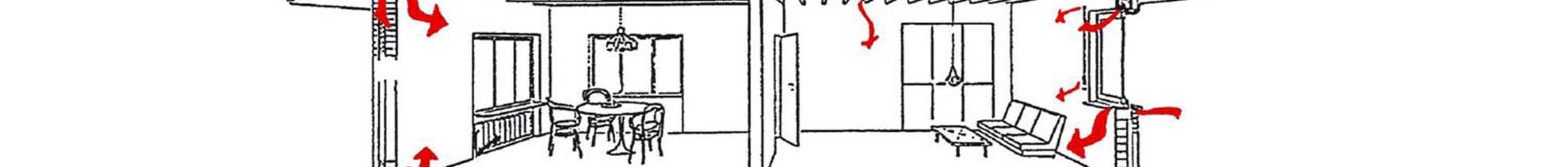

19 Az épületburok légtömörsége ö é A légtömörség mérése Blower Door készülékkel

20 A légtömörség mérése Blower-door teszt Légcsereszám Δp = 50 Pa esetén Ventillátor nélkül 3,0 h -1 Ventillátorral 1,5 h -1
