1 Energiatakarékossági lehetőségek a köz- és lakóépületekben műszaki, építészeti megoldások Dr. Csoknyai Tamás Debreceni Egyetem Műszaki Kar Épületgépészei és Létesítménymérnöki Tanszék

2 Energiafelhasználás az EU-ban Épületek részaránya Ez a projekt az ERDF által közösen finanszírozott CENTRAL EUROPE program keretében valósult meg

3 Energia megtakarítás Az energiaigény szintje Primer energia (Elsődleges energiakereslet) Végső energia (Fűtési energiaigény) Nettó energia (Termikus hőigény) Ez a projekt az ERDF által közösen finanszírozott CENTRAL EUROPE program keretében valósult meg.

energiaigény) Nettó energia (Termikus hőigény) Ez a projekt az

5 Példa: energiafogyasztás és költség összevetése Energiafogyasztás Költség 17,92 KWh/m²a 127,1 KWh/m²a hő áram 4,48 /m²a 8,90 /m²a hő áram

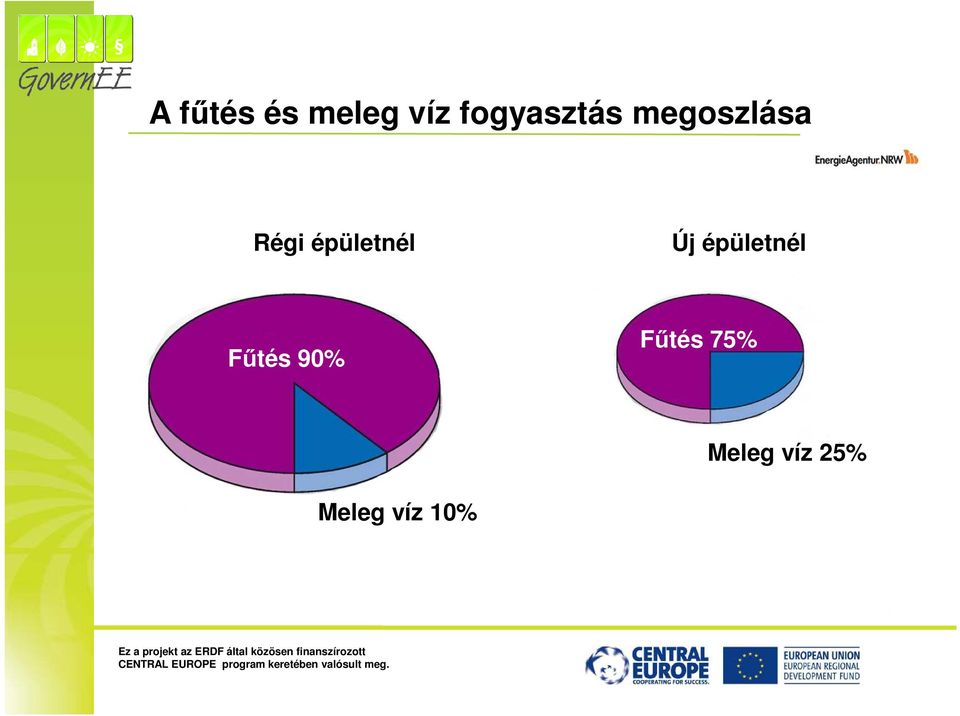

6 A fűtés és meleg víz fogyasztás megoszlása Régi épületnél Új épületnél Fűtés 90% Fűtés 75% Meleg víz 25% Meleg víz 10% Ez a projekt az ERDF által közösen finanszírozott CENTRAL EUROPE program keretében valósult meg.

25% Meleg víz 10% Ez a projekt az ERDF által közösen

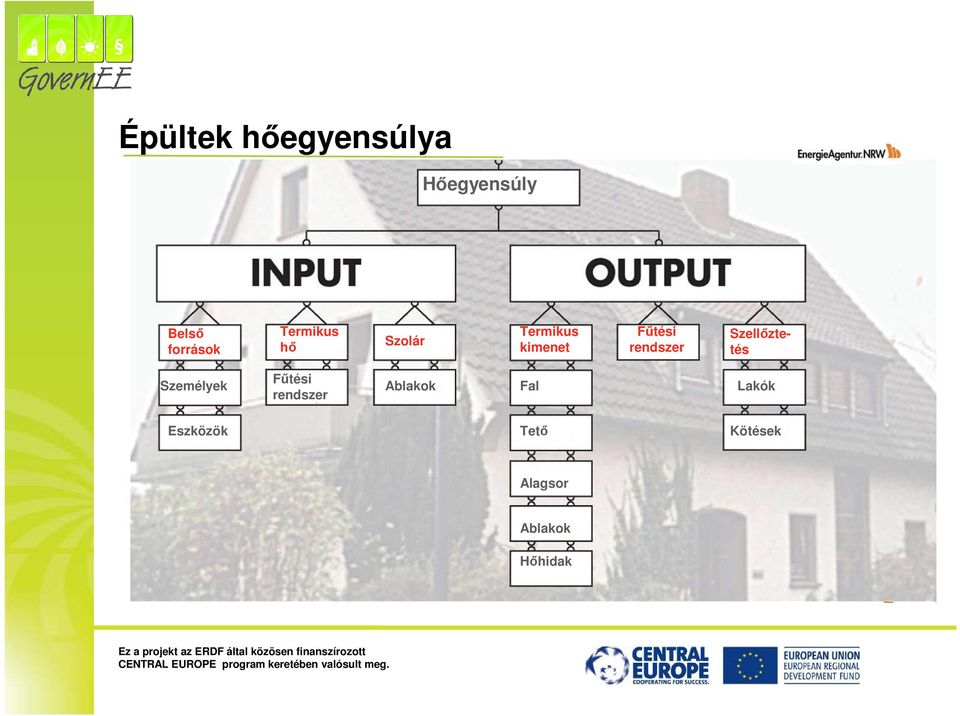

7 Épültek hőegyensúlya Hőegyensúly Belső források Termikus hő Szolár Termikus kimenet Fűtési rendszer Szellőztetés Személyek Fűtési rendszer Ablakok Fal Lakók Eszközök Tető Kötések Alagsor Ablakok Hőhidak Ez a projekt az ERDF által közösen finanszírozott CENTRAL EUROPE program keretében valósult meg.

Ablakok Fal Lakók Eszközök Tető Kötések Alagsor Ablakok Hőhidak Ez a

8 U-érték példák Tetőszerkezet U-érték 0,15 W/m²K Tetőszerkezet U-érték 0,15 W/m²K Külső fal U-érték 0,20 W/m²K Hőszigetelő üveg 2-rétegű U-érték 1,30 W/m²K Külső fal U- érték 0,20 W/m²K Hőszigetelő üveg 2-rétegű U-érték 1,30 W/m²K Padlószerkezet U-érték 0,30 W/m²K Padlószerkezet U-érték 0,30 W/m²K

9 Építőanyagok hőszigetelő képessége Hőszigetelő anyagok Könnyűbeton (Ytong) Fenyőfa Hőszigetelő falazóblokk 2cm hőszigetelő anyag hőszigetelő hatása egyenértékű 105 cm betonéval Vályog szalmával Tömör tégla Klinkertégla Beton

hőszigetelő anyag hőszigetelő hatása egyenértékű 105 cm

10 Hőátbocsátási érték a szigetelés vastagságának függvényében Fal konstrukció: Belső vakolat 1,0cm Téglafal 24,0cm Szigetelés WLG 035 Külső vakolat 1,0cm Ez a projekt az ERDF által közösen finanszírozott CENTRAL EUROPE program keretében valósult meg.

Szigetelés WLG 035 Külső vakolat 1,0cm Ez a projekt az ERDF

11 Az épületburok légtömörsége A légtömörség mérése Blower Door készülékkel

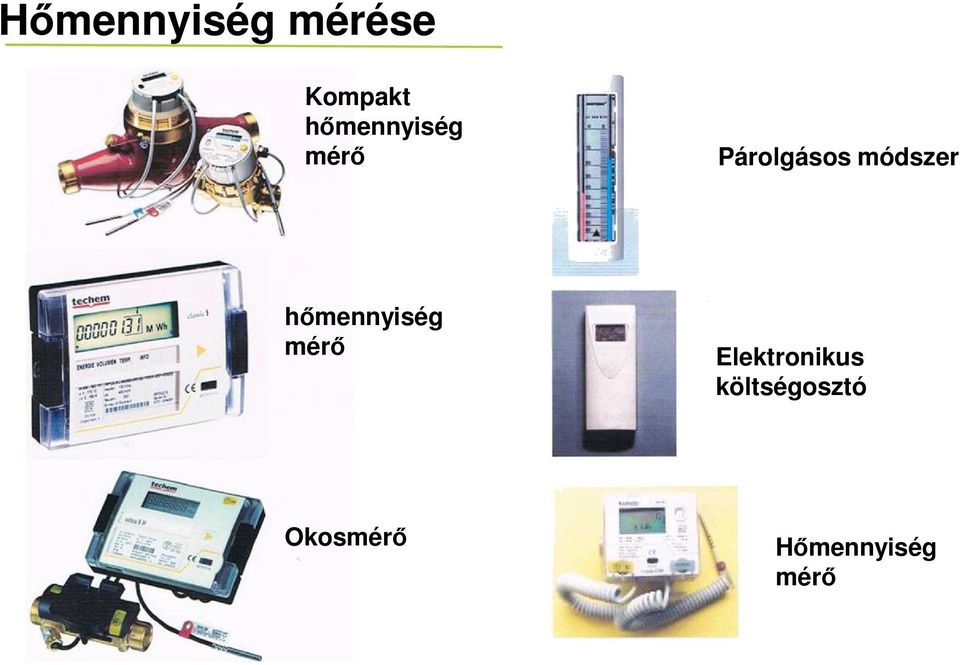

12 Hőmennyiség mérése Kompakt hőmennyiség mérő Párolgásos módszer hőmennyiség mérő Elektronikus költségosztó Okosmérő Hőmennyiség mérő

13 Beszabályozás bojler bojler Beszabályozatlan rendszer Beszabályozott rendszer

iskola (új fűtési rendszer, nem hőszigetelt burok) A 3.

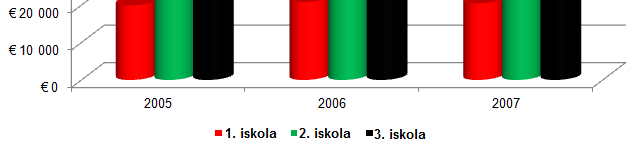

14 Iskolák magas energiafogyasztása szabályozás hiánya miatt 3 egyforma iskola (Típus: Trautvetter, építés éve 1968) iskolánként 550 hallgatóval 1. iskola (teljes felújítás), 2. és 3. iskola (új fűtési rendszer, nem hőszigetelt burok) A 3. iskola magas fogyasztásának okai: beszabályozatlan fűtési rendszer, az iskola igazgató, az üzemeltetési vezető és az önkormányzat nem energiatudatos hozzáállása

Iskolák magas energiaköltsége szabályozás hiánya miatt 3 egyforma iskola (Típus: Trautvetter, építés éve 1968) iskolánként 550 hallgatóval 1. iskola (teljes felújítás), 2. és 3.

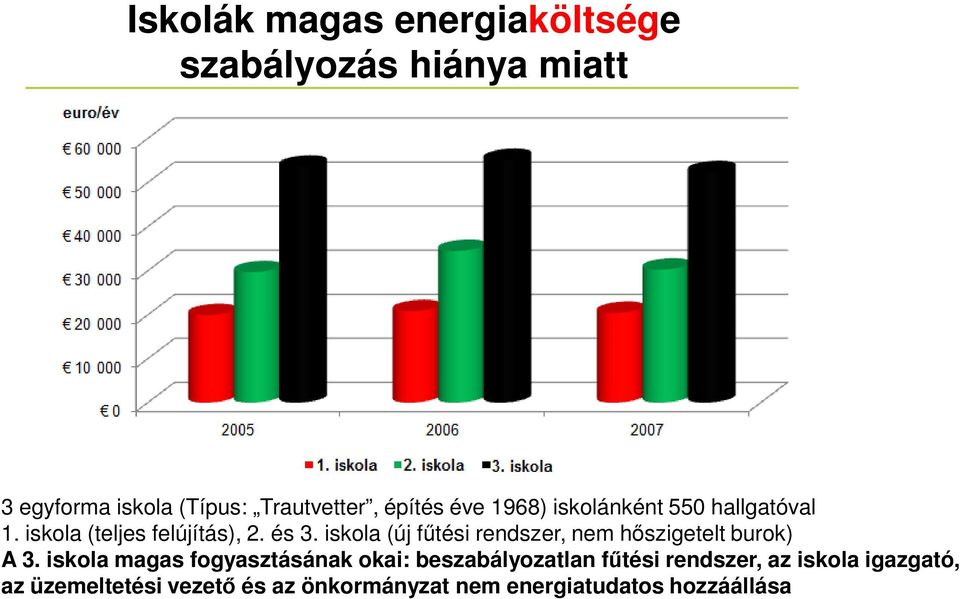

15 Iskolák magas energiaköltsége szabályozás hiánya miatt 3 egyforma iskola (Típus: Trautvetter, építés éve 1968) iskolánként 550 hallgatóval 1. iskola (teljes felújítás), 2. és 3. iskola (új fűtési rendszer, nem hőszigetelt burok) A 3. iskola magas fogyasztásának okai: beszabályozatlan fűtési rendszer, az iskola igazgató, az üzemeltetési vezető és az önkormányzat nem energiatudatos hozzáállása

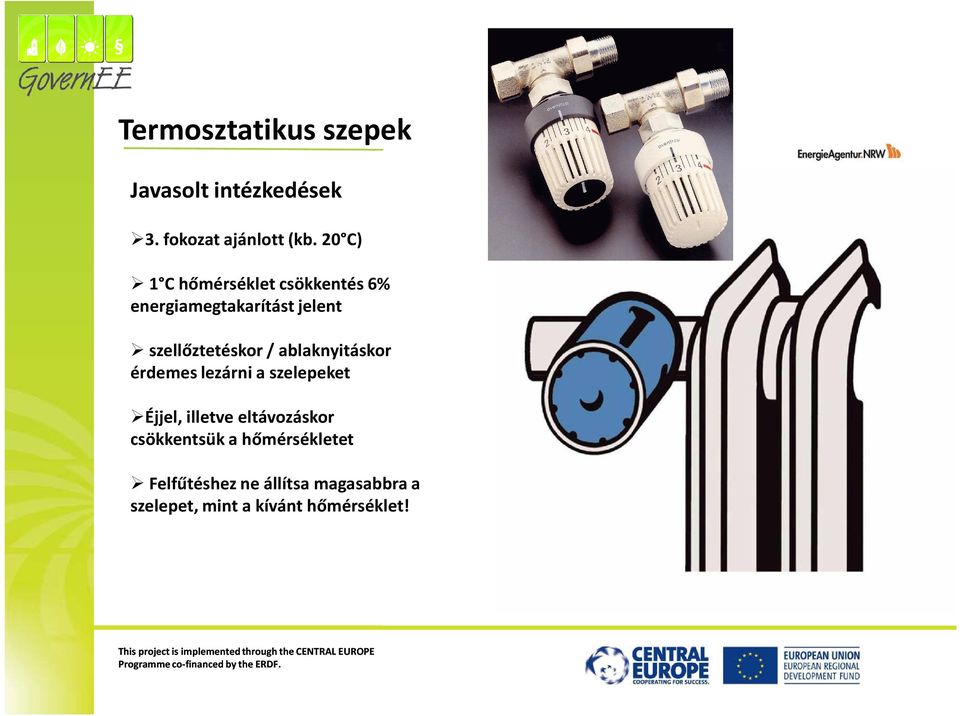

16 Termosztatikus szepek Javasolt intézkedések 3. fokozat ajánlott(kb. 20 C) 1 C hőmérséklet csökkentés6% energiamegtakarítást jelent szellőztetéskor / ablaknyitáskor érdemes lezárni a szelepeket Éjjel, illetve eltávozáskor csökkentsük a hőmérsékletet Felfűtéshez ne állítsa magasabbra a szelepet, mint a kívánt hőmérséklet! This project is implemented through the CENTRAL EUROPE Programme co-financed by the ERDF.

érdemes lezárni a szelepeket Éjjel, illetve eltávozáskor csökkentsük a hőmérsékletet Felfűtéshez ne

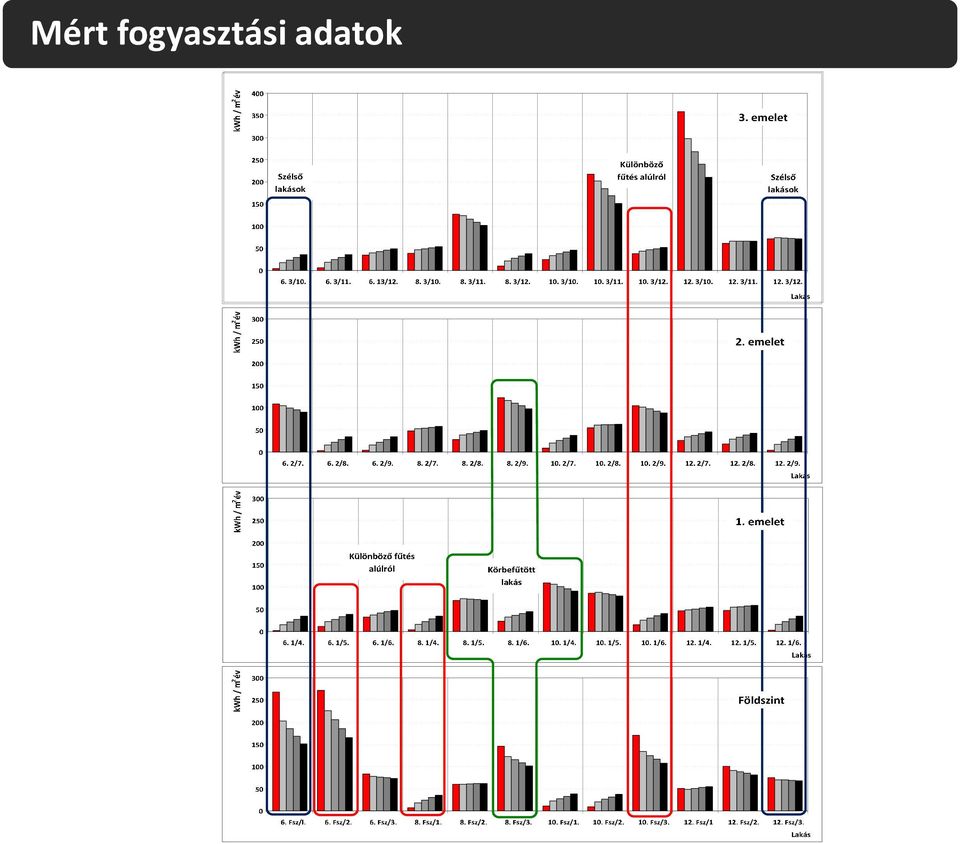

17 Mért fogyasztási adatok

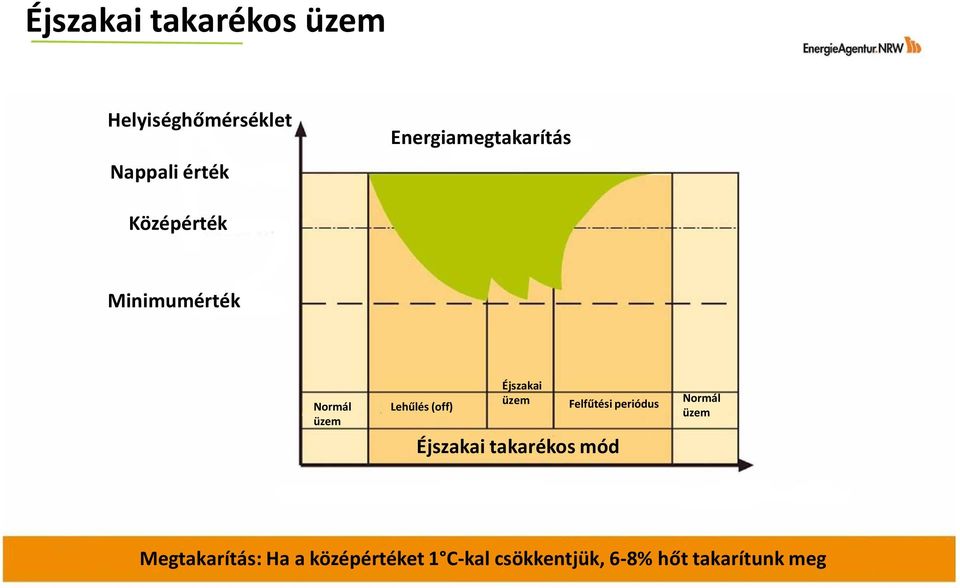

18 Éjszakai takarékos üzem Helyiséghőmérséklet Nappali érték Energiamegtakarítás Középérték Minimumérték Normál üzem Lehűlés (off) Éjszakai üzem Felfűtési periódus Éjszakai takarékos mód Normál üzem Megtakarítás: Ha a középértéket 1 C-kal csökkentjük, 6-8% hőt takarítunk meg

(off) Éjszakai üzem Felfűtési periódus Éjszakai takarékos mód

19 Épületautomatizálás Mérési példák M-Bus rendszerrel Forrás: Metrawatt

20 Normál kazán Füstgáz Égéshő Fűtőérték Hőcserélő Fűtési előremenő Fűtési visszatérő Füstgázzal távozó hasznosíthatlan látens hő Füstgázveszteségek Gáz Levegő Készenléti veszteség és sugárzási veszteség Hasznosított hőenergia This project is implemented through the CENTRAL EUROPE Programme co-financed by the ERDF.

Levegő Készenléti veszteség és sugárzási veszteség Hasznosított hőenergia This

21 Kondenzációs kazán Fűtési előremenő Füstgáz Fűtési visszatérő Égéshő Fűtőérték Látens és érezhető hőenergia, melyet a füstgáz szállít és a kondenzációig való visszahűtéssel nagymértékben hasznosítható Füstgázveszteségek Gáz Levegő Sugárzási és készenléti veszteségek Hasznosított hőenergia This project is implemented through the CENTRAL EUROPE Programme co-financed by the ERDF.

22 Különböző fűtési rendszerek primer energiafelhasználása és üvegház hatású gázok kibocsátása Fa pellet fűtés Távfűtés Elektromos hőszivattyú Gáz kondenzációs kazán Gázboiler Olaj tüzelesű kazán Elektromos fűtés éjszakai árammal Prímer energia (kwh/a) CO 2 -Ekvivalens (kg/a) 4 személyes háztartás, 140m²

23 Légcsere és termikus hőigény Példa: tipikus teraszos ház Szükséges 4 személynek:0,35 0,45 1/h Termikus hőigény Termikus egyensúly Termikus veszteség a falak miatt Termikus veszteség a szellőzés miatt A szellőztetés száma

24 Szabályozott épületszellőzés Elszívó rendszer hővisszanyerő nélkül Elszívó anemosztátok a konyhában és a fürdőben Frisslevegő befúvók szűrőkkel a nappaliban és a hálókban Frisslevegő bevezető nyílások a nappaliban és a hálókban Ventillátor Hővisszanyerő Kiegyenlített szellőzőrendszer hővisszanyerővel

25 Napkollektor Vastag hõszigetelés Tripla üvegezés û ablak Levegõ ellátás Levegõ ellátás Légbeszívás Légbeszívás Hõvisszanyerõ szellõzõ rendszer Földhõ hasznosítás forrás:

26 Hatékony szellőztetés Keresztszellőztetés Ablakok/ajtók teljesen nyitva a szoba szemközti oldalán Keresztszellőztetés ablak döntve, szemközt az ajtó teljesen nyitva Szellőztetés Ablak teljesen nyitva, ajtó zárva Ablak döntve, ajtó zárva Az ablak félig nyitva, az ajtó zárva Teljes légcsere relatív időtartama

27 Szoláris potenciál (éves szoláris hozam) Fa Lignit Földgáz Tüzelőolaj

28 Szoláris hőhasznosítás Survey Úszómedence Használati melegvíz HMV és fűtésrásegítés A medencevíz fűtése abszorberrel történik A HMV készítés síkkollektorral vagy vákuumcsöves kollektorral történik A HMV készítés és fűtésrásegítés vákuumcsöves kollektorral történik

29 Napkollektorok Vákuumcsöves kollektorok Síkkollektorok Vákuumcsöves kollektorok Forrás: Fa. Viessmann Forrás: Fa. Vaillant

30 Szolár házak (100% szoláris részarány) Szezonális szolár tárolók Szezonális tároló Forrás: Janni cég (Svájc) 100%-ban szoláris energiával működtetett épület (villamos és hő)

31 A napelem (fotovillamos cella) működési elve DC (egyenáram) AC (váltóáram) Inverter Napelemek Háztartási készülékek Villanyóra Villanyóra (hálózatba táplálás) Villamos hálózat

32 Gázmotoros fűtőmű Füstgáz) Motor Hulladékhő hasznosító hőcserélő Éghető gáz, olaj Távfűtés (fogyasztó) Generátor Hűtővíz hőcserélő Villamos fogyasztók

33 A kapcsolt áram és hőtermelés előnyei Nagy erőművek Mini- CHP veszteség Bevitt energia áram áram Bevitt energia hő hő Bevitt energia veszteség veszteség Kazán

34 Gázmotoros blokk (CHP combined heat and power) Mini-CHP rendszer Puffertároló BHPS Forrás: Firm cég

35 Faelgázosító kazán (hasábfa) hasábfa Faelgázosító kazán source: Firm Brötje

36 Pellettüzelés Sommer Fa pellet Pellet kazán Pellet kandalló

37 Faapríték kazán Fokozatváltó Adagoló zsilip Égéstér Füstgázhőmérő szenzor Biztonsági hőcserélő Tisztító sapka Lambdaszonda faapríték Fokozatváltó Szállító csiga Lépcső Koromgyüjtő rács Tisztítóajtó Faapríték kazán Forrás: HDG Bavaria

38 Tüzelőanyag árak, 2010 Forrás: Szép Házak 2010/2

39 Talaj kollektoros / szondás hőszivattyú Talaj-Víz kollektoros/szondás épülettípusok Vertikális-kollektorok (csövek) Horizontális -kollektorok

40 Egy városháza áramfogyasztása Világítás Épületgépészet Adatforgalom Konyhai melegvízkészítés Nyomtatás/fénymásolás Privát készülékek

41 Az elektromos eszközök fogyasztásának felsorolása (régi -új)

42 Kis fogyasztású berendezések

43 Világítótestek energiafelhasználása Hagyományos izzó Fénycső Hő Fény Hő Fény

44 Épületek energiatanúsítványa

45 web-gis tab

46 EnergyCity 46

47 KEOP-6.2.0/B/ FENNTARTHATÓ ÉPÜLETENERGETIKA INFORMÁCIÓS KÖZPONT Debreceni Egyetem Műszaki Kar

48 Köszönöm megtisztelő figyelmüket!
