1 STIEBEL ELTRON SZELLÕZTETÕ RENDSZEREK a levegõ, amit belélegzünk Lakásszellõztetés hõvisszanyeréssel A jövõ komfortos technikája

2 Otthonában a jövõ energiaforrá A lélegzéshez levegõ kell! Az épületeket és házakat napjainkban egyre légzáróbbra építik, hogy a hõenergia kiszökését meggátolják az épületbõl. És ez jól van így. A légtömör építési mód nem csak a fûtési költségek növekedését gátolja meg, hanem a Föld energiaforrásait is óvja. Sajnos az építési mód pozitív hatásai mellett hátrányos is lehet, mert meggátolja a természetes levegõcserét, amire az embernek a jó közérzethez és az egészség megõrzéshez szüksége van. A belsõ légszennyezõdés kialakulásában az ember által kilélegzett széndioxid mellett a belsõ nedvességtartalom, a szagok és a bútorok, valamint az építõanyagok kipárolgásai játszanak szerepet. A végeredmény: rossz közérzet, fejfájás, fáradtság, romló koncentráció, amin látszólag csak az ablaknyitás segít. A jó technikára számíthatunk... Energia és pénzmegtakarítás Ne dobja ki pénzét tovább a levegõbe, miközben az utcát fûti. Ha Ön szívesen szívna friss levegõt anélkül, hogy ablaknyitással energiaveszteséget okozna, a STIEBEL ELTRON készülékei közt talál olyanokat, aminek láttán fellélegezhet. Ezek a készülékek egészen egyszerûek, mert az ökológiai ésszerûséget az ökonómiai kivitelezhetõséggel ötvözik. Lakásszellõztetõ készülékeink és rendszereink többet nyújtanak, mint csak friss levegõt. Mindegyik azonos rendszer szerint üzemel: a hõvisszanyerés révén az elhasznált levegõ energiáját juttatják vissza a lakás rendszerébe (a friss levegõnek, a fûtésnek vagy a meleg víznek adnak így energiát). Kisebb zajterhelés A zaj káros hatását nem szabad alábecsülni. Hagyja ajtón kívül a zajt. 2

3 sa... A jövõ komfortos technikája Tartalom... A friss levegõ élménye A mai szellõztetési problematika rövid összefoglalása 2- Különösen kompakt és komfortos DL 1 eurovent szellõztetõfûtõ készülék 4-5 Szellõztetés a legjobb hatékonysággal LWZ 161 központi szellõztetõ 6 Kettõzött energiával LWA 252 SOL szellõztetésre és melegvíz készítésre 7 Három az egyben LWA 20/0 SOL szellõztetésre, fûtésre és melegvíz készítésre 8-9 Egy készülék, ami majdnem mindent tud LWZ 0 integrált rendszer szellõztetésre, fûtésre és melegvíz készítésre Kevesebb nedvesség A túl nagy légnedvesség szellõztetés nélkül a falak foltosodásához és gombásodásához vezet. Ez ellen tudunk valamit. Kevesebb mikroorganizmus Az atkák nem szeretik a friss levegõt, adjon hát nekik minél többet. Akkor majd megritkulnak. Pollenek elleni védelem Készülékeinknél a polleneknek nincs esélye, és ennek nemcsak az allergiások örülnek. Receptünk az egészsége érdekében: friss levegõ kis költséggel!

4 Jól temperált és gazdaságos... A DL 1 szellõztetõ/fûtõ készülék: egyedi és közvetlen Kompakt és helytakarékos a DL 1 A DL 1 szellõztetõ/fûtõ kombi készülék nem csak a szûrt, friss levegõt biztosítja, hanem a kívánt helyiséghõmérsékletet is. Kevés helyet foglalva egyedileg telepíthetõ oda, ahol erre szükség van. A hõmérsékletszabályozóval beállítható, a helyiségben milyen hõmérsékletnél kapcsoljon be. Egy tiszta plusz: Mivel a DL 1 egyszerûen felszerelhetõ, és minden fûtéssel együttmûködik a központi fûtés kiegészítésére, jól szigetelt házakban egyedi fûtésnek, vagy régi épületek korszerûsítéséhez is használható. Röviden: Hõvisszanyerés 90 %-ig Szabályozott, igény szerinti be- és kifúvás Az elszívott és a beszívott levegõ szûrése Szellõztetés igény szerint: egyedileg és Szûrõ és kondenzátumkijelzés minden helyiségben Négyfokozatú kapcsoló a levegõáram beállításához Beépített helyiséghõmérséklet szabályozó Minden fûtési rendszerrel kombinálható A DL 1 kombi szellõztetõ/fûtõ készülék minden fûtési rendszer ideális kiegészítõje Külsõ levegõ Kifújt levegõ Elszívott levegõ Befújt levegõ 4

5 A jövõ komfortos technikája DL 1: a jó kiegészítõ Más fûtõrendszerek kiegészítõjeként a DL 1 szellõztetéskor kiváló, 90 %-os hatásfokkal üzemel. A magas hatékonyságú kereszt/ellenáramú hõcserélõ gondoskodik róla, hogy a kifújt levegõ hõenergiája optimálisan visszanyerhetõ legyen. A fûtés csak akkor kapcsol be, ha a szellõztetésbõl visszanyert hõenergia már nem elegendõ a helyiséghõmérséklet állandó értéken tartásához. Egy egyszerû elv A kezelõmezõ révén minden egység kézben tartható. Ergonómiailag megtervezett és kialakított felület, ahonnan az összes funkció vezérelhetõ, és a kondenzátum, valamint a szûrõ információi leolvashatók. A kezelõmezõvel a teljes készülék kézben tartható áttekinthetõ, és könnyû kezelni. Külsõ levegõ Kifújt levegõ Elszívott levegõ Befújt levegõ A kereszt/ellenáramú hõcserélõ: A két levegõáramot vékony lamellarendszer vezeti el egymás mellett, a kifújt levegõ a beszívottat így melegíti fel. A DL 1 szellõztetõ/fûtõ készülék mûszaki adatai Levegõ térfogatáram Méretek ma*sz*mé Tömeg Hõvisszanyerés Rásegítõ fûtés m/h mm kg % W 20/40/ x 870 x ,5 90 %-ig 800 5

6 Központilag szabályozottan a te Az LWZ 161 kis méretének köszönhetõen mindenütt elhelyezhetõ LWZ 161: nagyon hatékony Nagy erõ feszül az LWZ 161 központi szellõztetõ burkolata alatt. A különösen kompakt háznak könnyû helyet találni akár a pincében, akár a hobbiszobában. Hatékonyan és gazdaságosan szállít friss levegõt az egész házba. Meggyõzõ teljesítmény Kereszt/ellenáramú hõcserélõjével 90 %-ban nyeri vissza az energiát az Az LWZ 161 mûszaki adatai elhasznált levegõbõl. Mint minden STIEBEL ELTRON szellõztetõ berendezés lényegesen növeli a komfortérzetet a beszívott levegõ szûrésével. Jó ötlet a több kényelem érdekében Maximális komfort Halkan és egyenletesen biztosít az LWZ 161 jó levegõt a háznak. A rendszer a falon vagy a plafonon kialakított elszívók és befúvók révén folyamatosan cseréli az elhasznált levegõt, mely a légvezetékeken keresztül áramlik a központi készülékhez. Az elszívó és befúvó szelepek révén biztosítja az LWZ 161 a friss levegõt minden helyiségben. Röviden: Hõvisszanyerés 90 %-ig Zajszegény üzem A beszívott és kifújt levegõ szûrése Állandó térfogatáram Digitális buszkapcsolat lehetõsége Egyszerû karbantartás Takarékos üzem Három fokozatban állítható Minden fûtési rendszerhez illeszkedik Levegõ térfogatáram Méretek ma*sz*mé Tömeg Teljesítményfelvétel m/h mm kg W x 675 x Külsõ levegõ Elszívott levegõ Kifújt levegõ Befújt levegõ 6

7 ljes házra... A jövõ komfortos technikája Maximális gazdaságosság A kétfunkciós LWA 252 SOL készülék a kifújt levegõ ingyen hõenergiáját jó hatásfokkal nyeri vissza. 00 liter melegvizet képes gazdaságosan 60 C-ra fûteni, így napról napra költséges energiát takarít meg. Szolár rendszerrel összekapcsolva a napenergiát is a melegvíz készítésre hasznosítja. Röviden: Szabályozott, igény szerinti szellõztetés a lakásokban és a családi házakban A levegõ nedvességtartalmának csökkentése A kifújt levegõ ingyenes energiájának hasznosítása a központi melegvíz készítés számára Jóságfoka >4 Lehetõség van szolár hõcserélõvel és szabályozással való szállításra Az LWA 252 SOL a melegvíz számára is hasznosít a kifújt levegõbõl hõenergiát LWA 252 SOL: egy intelligens koncepció Az LWA 252 SOL beépítésével a helyiségenkénti légbeszívó szelepek minden helyiségnek friss szûrt levegõt biztosítanak. A központi szellõztetõ készülék a beépített hõszivattyú révén teljesítményben megnövelve, a kifújt levegõ hõenergiáját melegvíz készítésre hasznosítja. Az LWA 252 SOL utóla- gos beépítésre is alkalmas, és minden fûtési rendszerhez illeszkedik. Kettõs energia, több teljesítmény: friss levegõ és melegvíz Mûszaki adatok: Levegõ térfogatáram Melegvíz tartály térfogat Méretek ma*sz*mé Tömeg üresen Hõszivattyú teljesítmény m/h l mm kg LWA 252 LWA 252 SOL x 660 x , x 660 x ,4 7

8 Minden központi, minden egybe Röviden: Szellõztetés, fûtés és melegvíz készítés egy készülékkel Alacsony készenléti energiafogyasztás Nagy szellõztetõ teljesítmény 280 m /h-ig 00 literes melegvíz tároló Melegvíz hõmérséklet 60 C-ig Beépített hõszivattyú a hõvisszanyeréshez Nagy teljesítmény a legkisebb helyiségben: LWA 20/0 a szellõztetés, fûtés és melegvíz készítés számára LWA 20/0 - erõs, takarékos, környezetkímélõ: Nagy teljesítményükkel és komfortjukkal meggyõzõek az LWA 20/0 integrált rendszerek. Az ingyenes környezeti energiát hasznosítja a beépített hõszivattyú. A fûtésben és melegvíz készítésben takarékos és környezetkímélõ készülék meggyõzõnek mutatkozik. A kinyert hõt a melegvíz készítésre is hasznosítja, 00 liter áll belõle egész nap akár 60 C-on rendelkezésre. A központi elszívás és a helyiségenkénti beszívó szelep biztosítja, hogy Ön fellélegezhessen. Mûszaki adatok: LWA 20 LWA 0 Melegvíz hõmérséklet hõszivattyúval Levegõ térfogatáram Melegvíz tartály térfogat Méretek ma*sz*mé Tömeg üresen Hõszivattyú teljesítmény L20/W5 Kisegítõ fûtõbetét teljesítménye C m/h l mm kg x 660 x ,5 6,6 -ig x 660 x ,1 6,6 -ig Külsõ levegõ Kifújt levegõ Elszívott levegõ 8

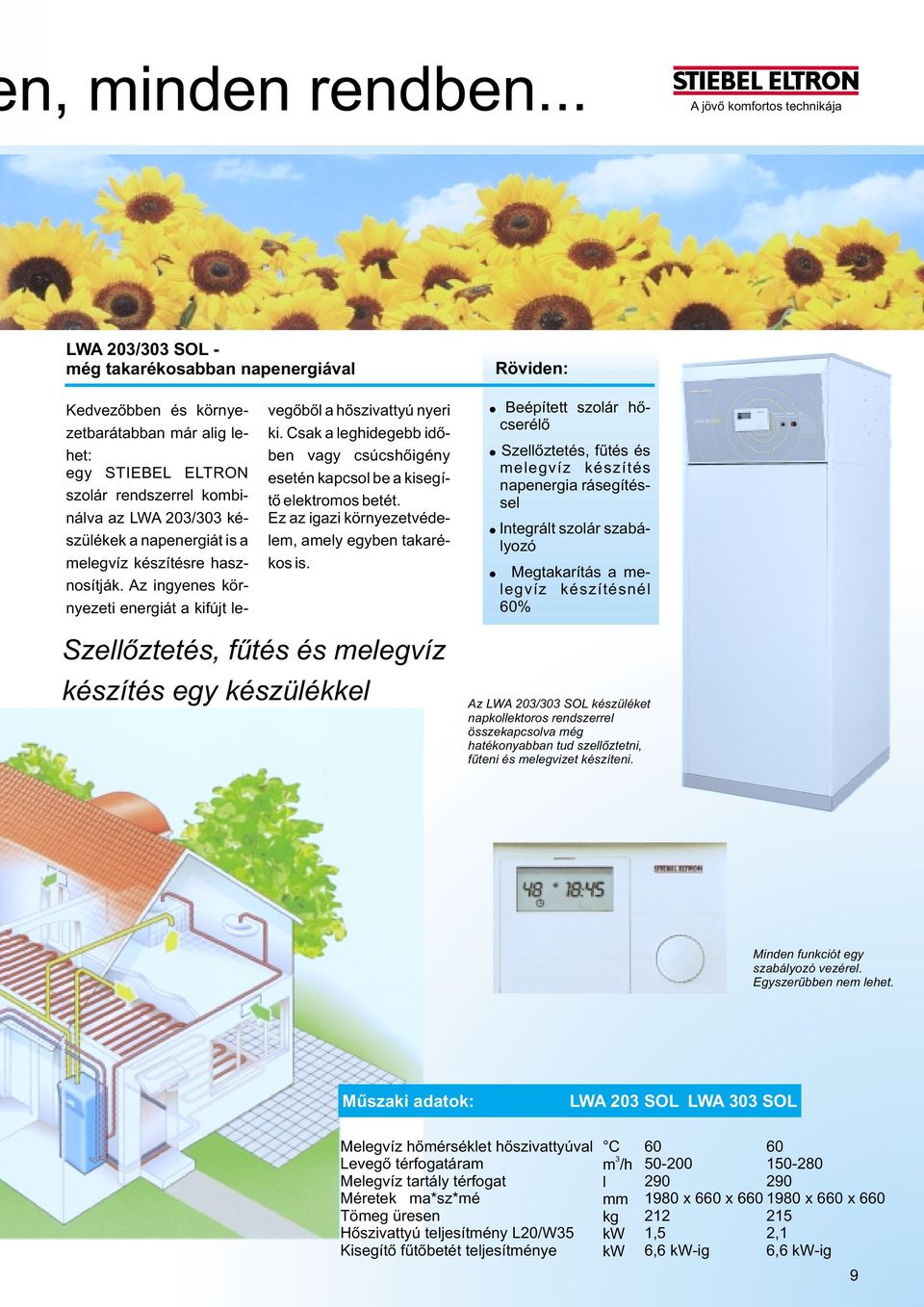

9 n, minden rendben... A jövõ komfortos technikája LWA 20/0 SOL - még takarékosabban napenergiával Kedvezõbben és környezetbarátabban már alig lehet: egy STIEBEL ELTRON szolár rendszerrel kombinálva az LWA 20/0 készülékek a napenergiát is a melegvíz készítésre hasznosítják. Az ingyenes környezeti energiát a kifújt levegõbõl a hõszivattyú nyeri ki. Csak a leghidegebb idõben vagy csúcshõigény esetén kapcsol be a kisegítõ elektromos betét. Ez az igazi környezetvédelem, amely egyben takarékos is. Szellõztetés, fûtés és melegvíz készítés egy készülékkel Röviden: Beépített szolár hõcserélõ Szellõztetés, fûtés és melegvíz készítés napenergia rásegítéssel Integrált szolár szabályozó Megtakarítás a melegvíz készítésnél 60% Az LWA 20/0 SOL készüléket napkollektoros rendszerrel összekapcsolva még hatékonyabban tud szellõztetni, fûteni és melegvizet készíteni. Minden funkciót egy szabályozó vezérel. Egyszerûbben nem lehet. Mûszaki adatok: LWA 20 SOL LWA 0 SOL Melegvíz hõmérséklet hõszivattyúval Levegõ térfogatáram Melegvíz tartály térfogat Méretek ma*sz*mé Tömeg üresen Hõszivattyú teljesítmény L20/W5 Kisegítõ fûtõbetét teljesítménye C m/h l mm kg x 660 x ,5 6,6 -ig x 660 x ,1 6,6 -ig 9

10 Egy majdnem mindentudó kész LWZ 0 integrálrendszer: perfekt összjáték A modern háztartási technika egyszerû rendszereket igényel, melyek többfajta feladatot látnak el. Az LWZ 0 komplett rendszere kényelmes, különösen gazdaságos és környezetbarát megoldás a szellõztetés fûtés és melegvíz készítés számára. A beépített melegvíz tartály mindig elegendõ tartalékot biztosít a melegvíz fogyasztók számára. Minden nagyon egyszerû Az optimális levegõminõségrõl a kereszt/ellenáramú hõcserélõ gondoskodik, mely a kifújt levegõ hõenergiájának 90 %-át hasznosítja. A kifújt levegõ maradványhõjét a levegõ/víz hõszivattyú nyeri ki a fûtés és a melegvíz készítés számára, így környezetbarát módon üzemel. 10 A friss levegõrõl, a melegvízrõl és a fûtésrõl gondoskodik: ez az LWZ 0 integral Külsõ levegõ Elszívott levegõ Kifújt levegõ Befújt levegõ

11 ülék... A jövõ komfortos technikája LWZ 0 SOL (szolár rendszerrel még sokoldalúbb) Röviden: Az új, innovatív levegõ elõmelegítés az átgondolt ventilátorszabályozással kombinálva egyszerûen és környezetbarát módon biztosítja a szellõztetés levegõáramának egyensúlyát. A szolár rendszer fûtésbe és melegvíz készítésbe való bekötésével, és a szabályozó funkcióinak kibõvítésével egy olyan rendszer áll rendelkezésre, ami a legalacsonyabbtól a legmagasabb energiabevitelt igénylõ házakig minden fokozatban jó megoldást biztosít. Központi befúvó rendszer az optimális levegõminõségért 90 %-os hõvisszanyerés Nagy melegvíz komfort a beépített tárolóval Egyedi programválasztás a: - szellõztetéshez - a két fûtési programhoz - a melegvíz készítéshez Intelligens szabályozás az optimális együttmûködéshez Innovatív külsõ levegõ elõmelegítés (csak a SOL változatnál) Ökológiailag ésszerû, ökonómiailag perfekt Mûszaki adatok: LWZ 0 SOL Levegõ térfogatáram Melegvíz tartály térfogat Méretek ma*sz*mé Tömeg üresen (két egységben szállítva) Hõszivattyú teljesítmény A2/W5 Kisegítõ fûtõbetét teljesítménye m/h l mm kg x 100 x ,2 4,4 -ig 11

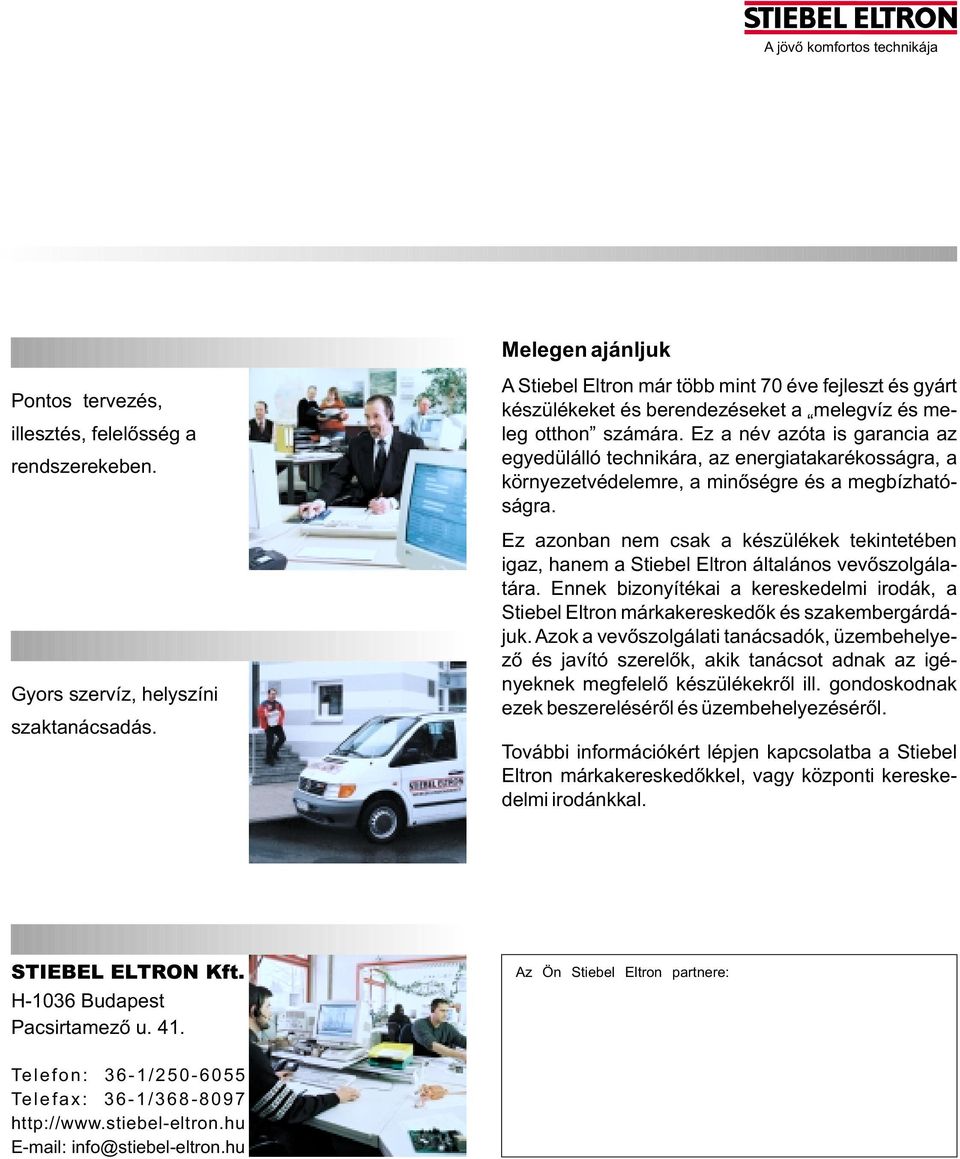

12 A jövõ komfortos technikája Melegen ajánljuk Pontos tervezés, illesztés, felelõsség a rendszerekeben. Gyors szervíz, helyszíni szaktanácsadás. A Stiebel Eltron már több mint 70 éve fejleszt és gyárt készülékeket és berendezéseket a melegvíz és meleg otthon számára. Ez a név azóta is garancia az egyedülálló technikára, az energiatakarékosságra, a környezetvédelemre, a minõségre és a megbízhatóságra. Ez azonban nem csak a készülékek tekintetében igaz, hanem a Stiebel Eltron általános vevõszolgálatára. Ennek bizonyítékai a kereskedelmi irodák, a Stiebel Eltron márkakereskedõk és szakembergárdájuk. Azok a vevõszolgálati tanácsadók, üzembehelyezõ és javító szerelõk, akik tanácsot adnak az igényeknek megfelelõ készülékekrõl ill. gondoskodnak ezek beszerelésérõl és üzembehelyezésérõl. További információkért lépjen kapcsolatba a Stiebel Eltron márkakereskedõkkel, vagy központi kereskedelmi irodánkkal. STIEBEL ELTRON Kft. H-106 Budapest Pacsirtamezõ u. 41. Az Ön Stiebel Eltron partnere: Telefon: 6-1/ Telefax: 6-1/ info@stiebel-eltron.hu
