1 CI/SfB (35) Xy 10/2015 LEBEGŐ ÁLMENNYEZETEK Álmennyezetek és lamellák, modern megközelítés #24_Floating-Ceiling-Brochure_2015.indd 1 17/11/15 20:37

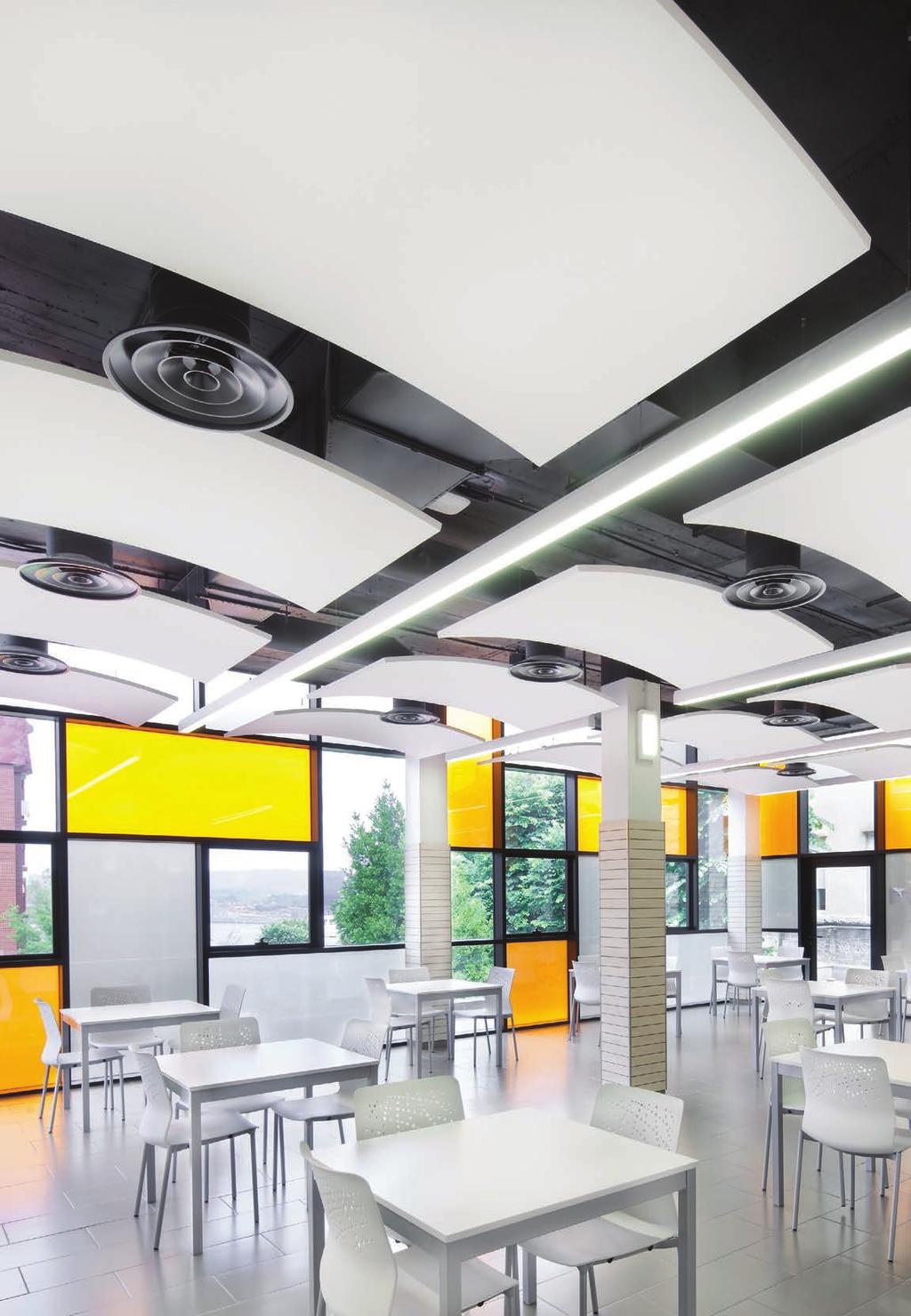

2 PROJEKT: San Juan de Dios Santurce Kórház (ES) :::::::: ÉPÍTÉSZ TERVEZÕ: Paloma Baranguan de L.K.S MEGOLDÁS: OPTIMA ívelt álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 2 17/11/15 20:37

3 Lebegõ álmennyezetek :::: 03 BEVEZETÉS Az Armstrong egyedülálló szolgáltatása :::: 05 A lebegõ álmennyezetek elõnyei :::: 07 Felújításokhoz javasolt megoldások :::: 08 Sabine-képlet :::: 09 Szegmensek :::: 10 Az Armstrong és környezetünk :::: 14 MEGOLDÁSOK LAMELLA termékválaszték :::: 16 OPTIMA Baffles :::: 18 METAL Baffles :::: 20 OPTIMA ÁLMENNYEZET termékválaszték :::: 22 OPTIMA Curved Canopy :::: 24 OPTIMA Canopy :::: 26 OPTIMA L Canopy :::: 32 FÉM ÁLMENNYEZET termékválaszték :::: 34 METAL Canopy :::: 36 EASY Canopy :::: 38 D-CLIP / D-H 700 :::: 40 AXIOM ÁLMENNYEZET termékválaszték :::: 42 AXIOM C & KE Canopy, AXIOM Circle & Curved Canopy, AXIOM L Canopy :::: 44 Szerelvények beépítése :::: 50 Mûszaki információk :::: 52 Szerelési segédletek :::: 53 #24_Floating-Ceiling-Brochure_2015.indd 3 17/11/15 20:37

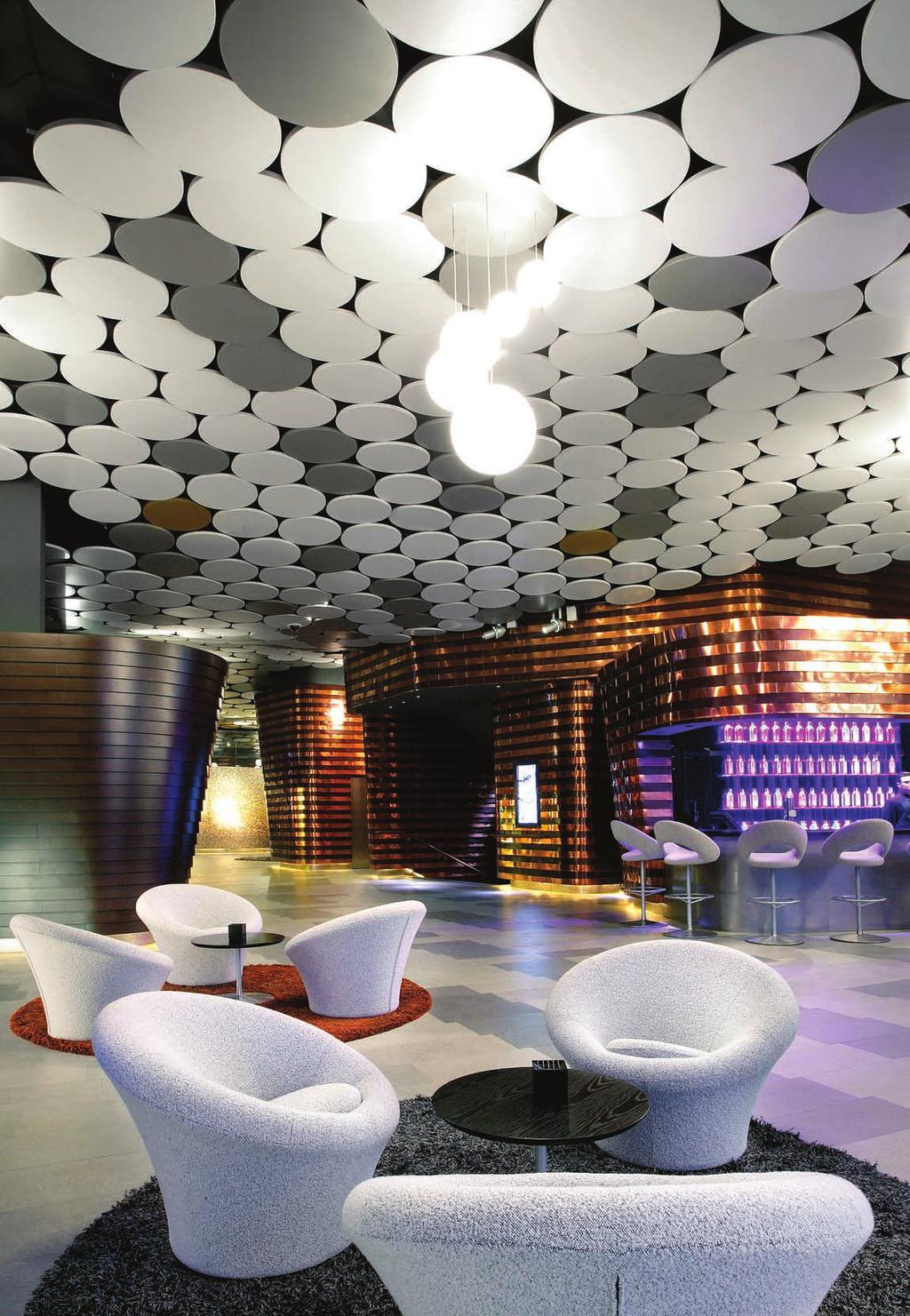

4 PROJEKT: Hotel Silken Diagonal, Barcelona (ES) :::::::: ÉPÍTÉSZ TERVEZÕ: Capella Garcia Arquitectura s.l.p. MEGOLDÁS: FÉM álmennyezet, kör alakú #24_Floating-Ceiling-Brochure_2015.indd 4 17/11/15 20:37

5 Lebegõ álmennyezetek :::: 05 Az Armstrong egyedülálló szolgáltatása Az Armstrong egyedülálló szolgáltatása bármilyen álmennyezet igényének megfelel, és támogatja Önt a tervezéstõl a beszerelésig és még azon túl is: 1Tanácsadás és tervezés Minden Armstrong projekt kezdetén részletekbe menõ, személyes konzultációt tartunk a tervezõvel, vagy a fõvállalkozóval. A tervek, a tér funkciói és teljesítménykövetelményei megismerése után mûszaki támogatást nyújtunk és ajánlatot teszünk a megfelelõ termékekre. 2Mérnöki munka és gyártás A tervek megbeszélése után elkészülnek a projektre szabott CAD rajzok, amelyek tartalmazzák például a mennyezeti elrendezés részleteit, valamint a különbözõ nézetek és perspektívák megjelenítését. Majd ezekkel az adatokkal kialakítják a gyártási ütemtervet, valamint elkészítik a sajátos felszerelési utasításokat, amelyek esetleg szükségesek már e korai szakaszban. Ezeket jobb elõbb tisztázni, mint késõbb! 3Logisztika és felszerelés Nem baj, ha egy projektnél ugyanazokat a termékeket és ugyanolyan módon alkalmazzuk, mint egy másik projektnél. Hiszen nekünk ekkor is egyedülálló, ugyanúgy, mint a rendszereinket beépítõ szakértõ vállalkozónak. Ezért nyújtunk személyre szabott logisztikai tervet, amelyet úgy alakítunk ki, hogy a legnagyobb mértékben kihasználható legyen a JIT (Just-In-Time) rendszer minden elõnye. Ha a késõbbiekben további helyszíni tanácsadásra van szükség, azt is biztosítjuk. 4Karbantartás és támogatás Ügyfélszolgálati tevékenységünk nem ér véget a projekt lezárásával. Ha ugyanis a késõbbiekben az adott projektet bármilyen új követelményhez kell igazítani, vagy ki kell terjeszteni, a továbbiakban is szívesen nyújtunk megfelelõ megoldásokat. Világszerte elérhetõk szakértõ vállalkozóink, akikre bizalommal hagyatkozhatunk a projekt továbbfejlesztése során, legyen az módosítás, bõvítés, javítás vagy állagmegõrzés. #24_Floating-Ceiling-Brochure_2015.indd 5 17/11/15 20:37

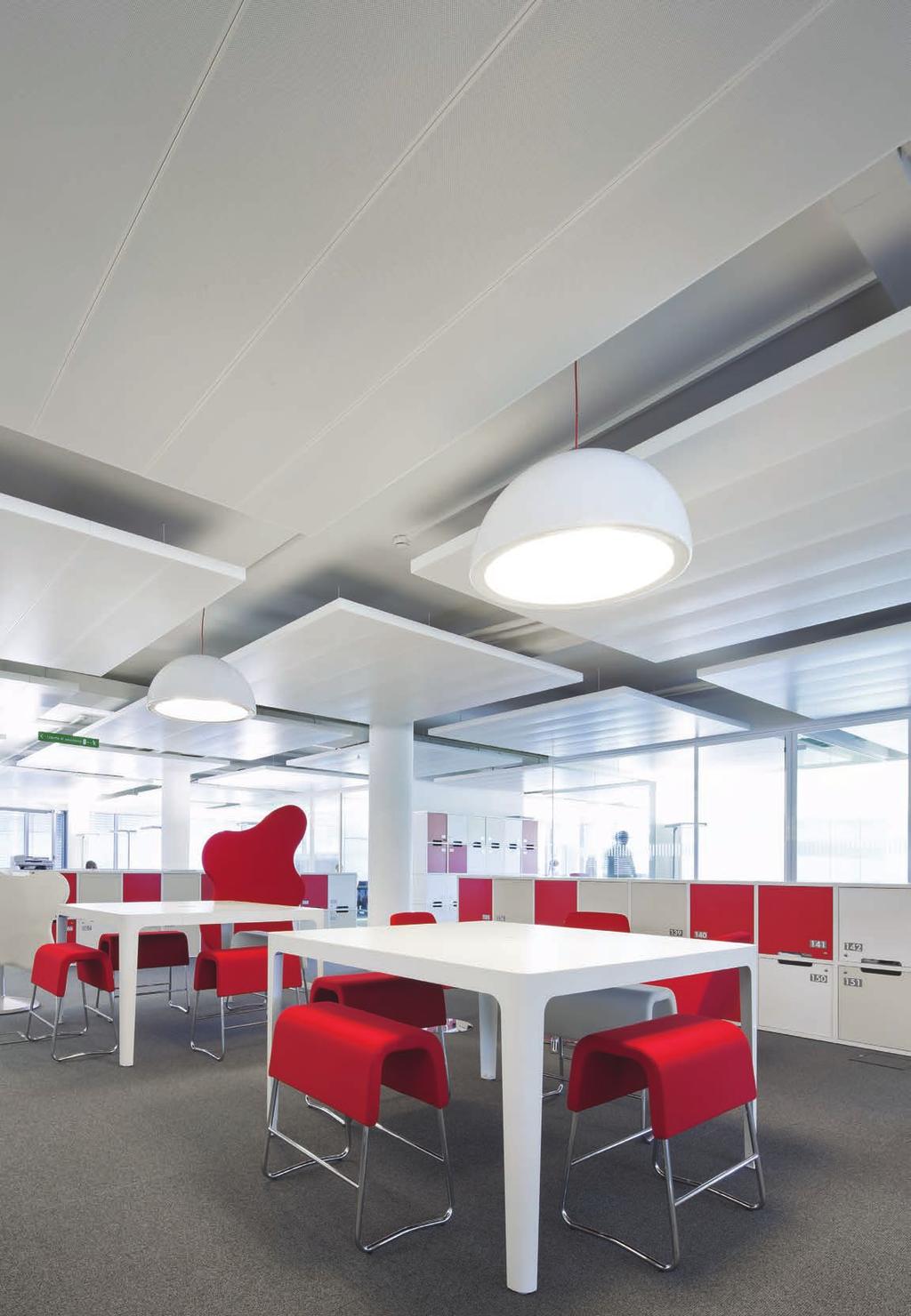

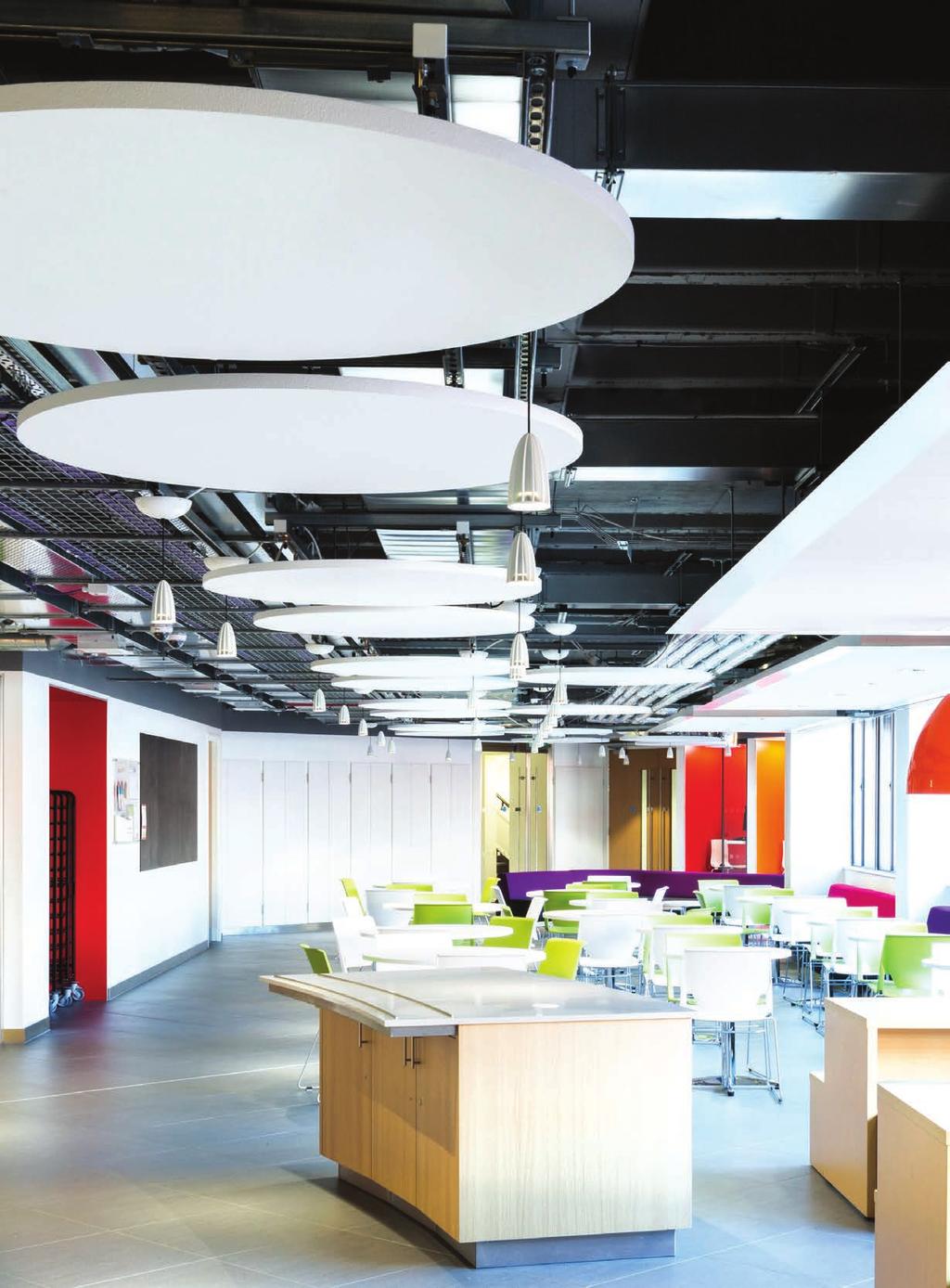

6 PROJEKT: Cofunds Ltd (UK) :::::::: ÉPÍTÉSZ TERVEZÕ: Swanke Hayden Connell MEGOLDÁSOK: OPTIMA kör alakú álmennyezet és AXIOM KE álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 6 17/11/15 20:37

7 Lebegõ álmennyezetek :::: 07? A lebegõ álmennyezetek elõnyei Rugalmas Szinte végtelen, drámai hatású lehetõségek tárházát biztosítja a lamellák, lebegõ álmennyezetek és tartozékaik felfüggesztése bármilyen mennyezet esetén. Alkalmazzon gyors és egyszerû álmennyezetet ahová szeretné, és amit szeretne" mely szükség esetén könnyen áthelyezhetõ. Kiváló akusztikai tulajdonságok Mivel az elemek minden oldala szabadon áll, a lamellák és a lebegõ álmennyezetek felülete jobb hangelnyelést biztosít, mint a folyamatos kialakítású mennyezetek. Fény és világosság A lapok különleges kialakítású felülete akár a fény 87%-át is visszaveri, ezzel növeli a tér megvilágítását, kényelmét, és egyben csökkenti az energiaköltséget. Modern A lebegõ álmennyezet új formát, mélységet, terjedelmet és ritmust ad a belsõ tereknek, és ezzel új, divatos esztétikumot biztosít a modern épületek tervezõi kezébe. Zöld Lebegõ álmennyezeteink és lamelláink segítségével fenntarthatóbb belsõ tér alakítható ki, segítik a jobb beltéri levegõminõséget, javítják az akusztikus kényelemérzetet, és egyben elõsegítik a nagy tömegû és alacsony költségû energiahasználatot. A fejlettebb fényvisszaverés csökkenti a villamos energia használatot is. #24_Floating-Ceiling-Brochure_2015.indd 7 17/11/15 20:37

8 Felújításokhoz javasolt megoldások Az Armstrong akusztikai felújításokhoz javasolt megoldásai a következõ egyedülálló elõnyöket nyújtják: Esztétika: feltûnõ dizájn és bensõséges terek kialakítása. Rugalmasság: a megoldások könnyen áthelyezhetõk, hogy megfeleljenek a késõbbi átépítéseknek. Esetünkben mit jelent a felújítás kifejezés? Az akusztikai felújítás egy meglévõ tér akusztikus teljesítményének finomhangolását jelenti, amely célja a végfelhasználók által elvárt érthetõségi, koncentrációs és áthallási szint elérése. Egy vállalkozás, vagy meglévõ iroda új helyre történõ áthelyezése során az új szervezeti követelményeknek való megfelelés érdekében az akusztikai szempontokat a tervezési folyamat lehetõ legkorábbi pontján kell figyelembe venni. Az akusztikai és a tértervezés integrálása segíti a téroptimalizálás és az emberek komfortszintje közötti megfelelõ egyensúly megteremtését, és ezzel a produktív munkahelyi környezet kialakítását. Egy tér akusztikai teljesítményét a tér mérete, a helyiség burkolásához használt anyagok, a bútorok és a háttér zaj határozza meg. Ezért az akusztikai felújításhoz a következõket kell megvizsgálni: a meglévõ burkolatok cseréje a meglévõ térszerkezet kiegészítése lebegõ álmennyezeti megoldásokkal. Funkcionalitás: fényvisszaverõ tulajdonság az energiafogyasztás minimálisra csökkentése érdekében. Könnyen felszerelhetõ: különleges elemek használatával (gipszkarton és tartósín) közvetlen rögzítés a mennyezethez. Akusztikai szabályzás: nagy terekben, vagy egy munkaállomás fölött kialakuló visszhangzás csökkentése. Lebegõ álmennyezetek: az Armstrong megoldása A gipszkarton mennyezetek, vagy a látszó beton födémek a manapság elterjedt, üveg válaszfalakat alkalmazó divatos irodai belsõépítészeti megoldásokkal kombinálva olyan visszhangos teret eredményezhetnek, amely hátrányosan befolyásolja a dolgozók koncentrációs képességét. A meglévõ álmennyezetek nem mindig érik el a hívásközpontokban való beépítés szigorú akusztikai követelményeit. A keletkezõ hang tompítása közvetlenül a munkaállomás fölött és ugyanakkor a teljes visszaverõdési idõ csökkentése alapvetõ fontosságú a dolgozók koncentrációs képességének növelése és az áthallás kiküszöbölése érdekében. Kihívást jelentõ építészeti és akusztikai körülmények között egy meglévõ mennyezet kis tömegû, speciálisan kialakított hangelnyelõkre, vagy álmennyezetre és lamellákra történõ cseréje következményeként a térélmény akár 180 fokos fordulatot vehet, sokkal jobb kényelmi szintet és a dolgozók termelékenységének növekedését eredményezve. Irodatér tervezése során meg kell találni a rendelkezésre álló terület optimalizálása és a termelékenyebb munkahelyi környezet létrehozása közötti egyensúlyt. Az Armstrong azt javasolja, hogy az akusztikai finomhangolással a tervezés minél korábbi fázisában foglalkozzanak. A táblázat az akusztikai körülmények Armstrong álmennyezetek és lamellák használatával elért javulását mutatja átlagos méretû 100 m 2 -es helyiségben. Akusztikai megoldás Látszó szerkezet NINCS OPTIMA Baffles (sorban, 600 mm-es rögzítõtávolsággal) METAL Baffles (sorban, 300 mm-es rögzítõtávolsággal) OPTIMA Baffles METAL Baffles 400 x 1800 mm 300 x 1800 mm Teljes mélység 750 mm Teljes mélység 600 mm (350 mm hézag) (300 mm hézag) OPTIMA Baffles METAL Baffles (egyenként függesztve, (egyenként függesztve, egymástól 1 m-re) egymástól 1 m-re) 33 Baffle: OPTIMA Baffles 400 x 1800 mm 33 Baffle: METAL Baffles 300 x 1800 mm OPTIMA ívelt álmennyezet (50%-os fedés) 22 álmennyezet lap: OPTIMA ívelt álmennyezet 1181 x 1870 mm Hangvisszaverõdés 500 Hz 2000 Hz (mp) 2,72 0,73 0,74 0,91 1,38 0,78 Hangvisszaverõdés csökkentése (%) - 73% 73% 67% 49% 71% Zajszint csökkentés (db) - 5,6 5,5 4,6 2,9 5,2 MEGJEGYZÉS: A környezeti zaj hangnyomásszintje a visszaverõdõ hangnyomásszintet jelenti. #24_Floating-Ceiling-Brochure_2015.indd 8 17/11/15 20:37

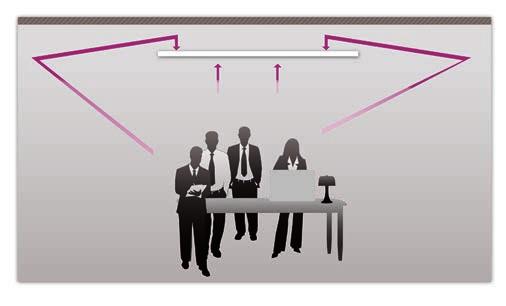

9 Lebegõ álmennyezetek :::: 09 Sabine-képlet A Sabine a hangelnyelés mértékegysége, amit az építészeti térbe beépített anyag mutat. Az álmennyezetek jobb hangelnyelést biztosítanak, mint a hasonló méretû látható felülettel rendelkezõ hagyományos faltól-falig mennyezetek, mert a hangelnyelés az álmennyezet elsõ és hátsó felületén is biztosított. A tipikus forgalmas terekben elhelyezett álmennyezetek csökkentik a visszhangot. A Sabine-képlet használata javasolt az egyéni térbeli hangelnyelés jellemzésére pl. álmennyezetek esetén a következõ helyeken: Nyílt terek, nyitott irodatér, kiskereskedelmi üzletek Folyosók/elõcsarnokok Különálló lamellák függõlegesen felfüggesztett álmennyezet lapok is mérhetõk a Sabine-képlet szerint, azonban egy sor lamella α w értéket is kap. A megjelölt értékekhez képest a következõ tényezõk lehetnek hatással az akusztikai teljesítményre: Az álmennyezeti lapok mérete Az álmennyezet lapjainak száma és elrendezése A mennyezet és a kész álmennyezet közötti távolság Az álmennyezet lapjainak helye és vízszintes átfedése Az álmennyezeti lapok kiválasztása (AXIOM álmennyezetek esetén) Az álmennyezetek jobb hangelnyelést biztosítanak, mint a hasonló méretû látható felülettel rendelkezõ hagyományos faltól-falig mennyezetek, mert a hangelnyelés az álmennyezet elsõ és hátsó felületén is biztosított. OPTIMA L Canopy (50%-os fedés) OPTIMA Canopy (50%-os fedés) METAL Canopy (50%-os fedés) EASY Canopy (50%-os fedés) AXIOM Canopy és ULTIMA + (50%-os fedés) AXIOM Canopy és ULTIMA + OP (50%-os fedés) ULTIMA + Canopy (100%-os fedés) 16 álmennyezeti lap: OPTIMA L Canopy Nagy téglalap 1200 x 2400 mm 16 álmennyezeti lap: OPTIMA Canopy Nagy téglalap 1200 x 2400 mm 22 álmennyezeti lap: METAL Canopy 1181 x 1890 mm 16 álmennyezeti lap: EASY Canopy Téglalap 1200 x 1800 mm 16 álmennyezeti lap: AXIOM Canopy 1200 x 1800 mm 16 álmennyezeti lap: AXIOM Canopy 1200 x 1800 mm 96 m² ULTIMA + MicroLook 0,62 0,82 0,76 0,88 1,09 0,91 0,64 77% 70% 72% 68% 60% 67% 76% 6,2 5,1 5,3 4,7 3,8 4,6 6,2 A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. #24_Floating-Ceiling-Brochure_2015.indd 9 17/11/15 20:37

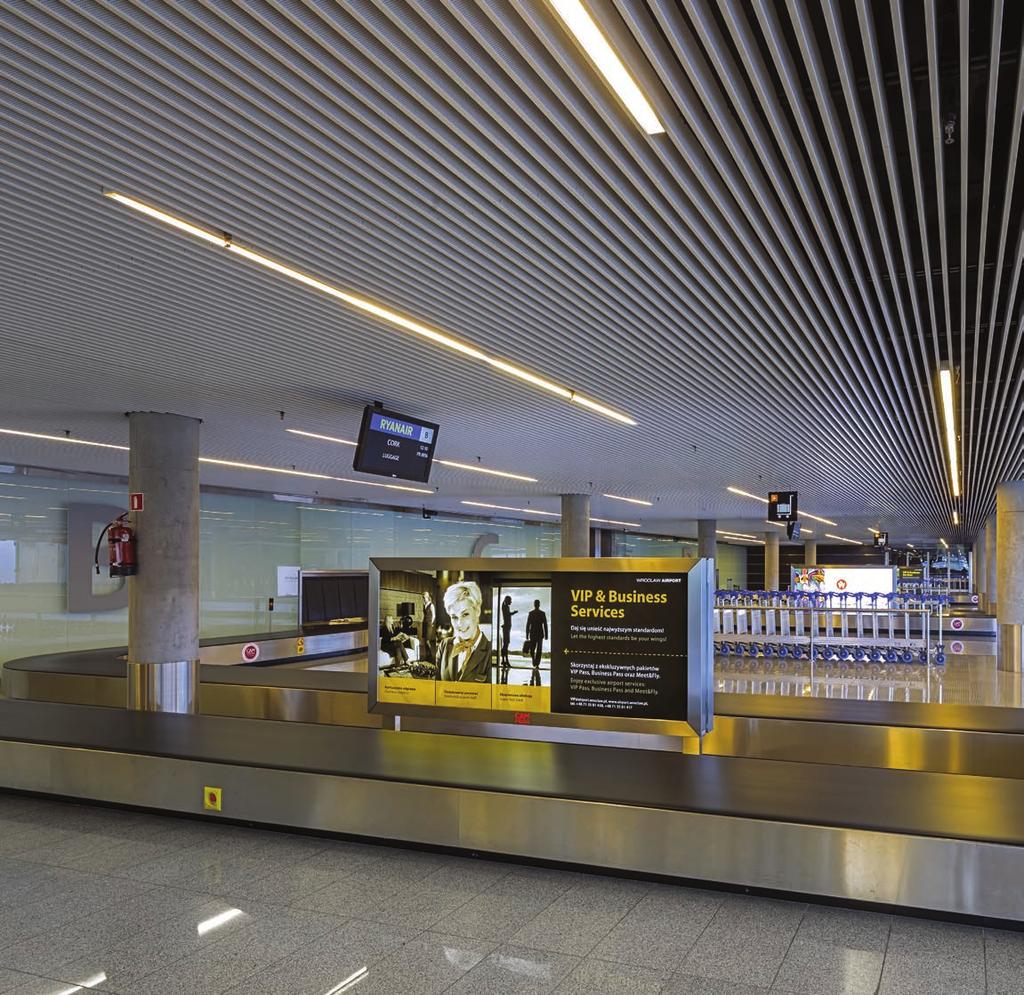

10 Szegmensek Közlekedés A repülõterek és vasútállomások jellegükbõl adódóan zajosak, az egyre növekvõ utasszám és a nagy terek növelik az utasok feszültségét. Az Armstrong álmennyezetei és lamellái ott is jól teljesítenek, ahová a tradicionális monolit mennyezetek nem megfelelõek mi több, a nyitott felületeknek és a terjedelmes ívelt tetõknek új esztétikus megjelenést kölcsönöznek, így átragyoghat a gyakran lenyûgözõ építészeti megoldás; mi több, minden korábbinál kiválóbb hangelnyelést biztosít, amely elnyeli a zajt és ezzel az utazók számára sokkal nyugodtabb utazási élményt biztosít. PROJEKT: Repülõtér, Wroc³aw (PL) :::::::: ÉPÍTÉSZ TERVEZÕ: JSK Architekci MEGOLDÁS: Egyedi kialakítású METAL Baffles #24_Floating-Ceiling-Brochure_2015.indd 10 17/11/15 20:37

11 Lebegõ álmennyezetek :::: 11 Oktatás A ma iskolái és egyetemei arra törekednek, hogy a modern oktatási módszereket és a kommunikációt segítõ optimális tanulási környezetet alakítsanak ki. A megfelelõ akusztikai környezet létrehozása azonban gyakran áldozatul esik a modern, nagy tömegû, egyterû tervezési elveknek, ami nem teszi lehetõvé a hagyományos monolit mennyezet kialakítását. Az Armstrong lamellák és álmennyezetek tökéletes nagy teljesítményû megoldást jelentenek, kiemelkedõ hangelnyelést biztosítanak, és mindemellett olyan vizuális hátteret adnak, amely segíti a tanulási folyamatot. PROJEKT: AFG Játszóház St. Gallen :::::::: ÉPÍTÉSZ TERVEZÕ: Bayer & Partner AG Architekten, St. Gallen MEGOLDÁS: Égkék D-H 700 elemek #24_Floating-Ceiling-Brochure_2015.indd 11 17/11/15 20:37

12 Kereskedelem A világítás, a dizájn és az akusztika a modern irodatervezés három alapvetõ fontosságú kihívása. Az Armstrong lamellák és álmennyezetek segítségével költséghatékony módon alakítható ki a különbözõ zónák hangteljesítménye, valamint az áthallás megakadályozásának, de a kellõ kommunikáció megtartásának megfelelõ egyensúlya. Felfüggesztése közvetlenül a födémrõl vagy az alatta lévõ meglévõ mennyezetrõl történik, a felület rendkívüli fényvisszaverõ tulajdonsága, hangelnyelõ képessége és ergonomikus kialakítása kellemesebbé teszi a munkahelyi környezetet, és ha a késõbbiekben a tér átalakítására lesz szükség, gyorsan és könnyen áthelyezhetõ. PROJEKT: BG Rádio (BG) :::::::: BELSÕÉPÍTÉSZ: Alexander Nikolov, Svetoslav Aleksandrov City Design Development Ltd MEGOLDÁS: Hatszögû OPTIMA álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 12 17/11/15 20:37

13 Lebegõ álmennyezetek :::: 13 Kiskereskedelmi egység Ahogy a fogyasztók egyre kifinomultabbá válnak, a kiskereskedelmi egységek tereinek is folyamatosan meg kell újulniuk, reagálniuk kell a külsõ kihívásokra, és a gyorsan változó fogyasztói trendekre. Az Armstrong lamellák és álmennyezetek modern megjelenése és sokoldalú kialakítása lehetõvé teszi a legmegfelelõbb akusztikai környezet létrehozását annak érdekében, hogy az izgalmas vásárlói térben emlékezetes élménnyel gazdagodjon a vásárló és ha eljön az új vizuális kihívások ideje, gyorsan és könnyedén áthelyezhetõk. PROJEKT: USCE bevásárló központ Ételudvar (RS) :::::::: ÉPÍTÉSZ TERVEZÕ: JC1 Studio MEGOLDÁS: OPTIMA L kör és kis kör alakú álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 13 17/11/15 20:37

14 Az Armstrong és környezetünk Világos, zöld megoldások Fenntartható álmennyezeti megoldásokat kínálunk, amelyek javítják a helyiségben tartózkodók közérzetét és produktivitását, a terek egészségesebbek és kényelmesebbek lesznek, energia- és erõforrás-hatékonyságuk nõ. Tisztában vagyunk azzal, hogy mennyire fontos környezetünk védelme és az erõforrások felelõsségteljes használata, és vásárlóinkkal, dolgozóinkkal, a kormánnyal és közösségeinkkel való kapcsolattartásunk során elkötelezetten óvjuk a környezetet. Miközben szisztematikusan arra törekszünk, hogy csökkentsük környezeti lábnyomunkat, olyan termékeket és szolgáltatásokat nyújtunk, amelyek az épületeik környezeti hatásának csökkentésével ebben vásárlóinkat is segítik és ugyanakkor nagyobb felhasználói kényelmet nyújtanak. Akár 90 % visszanyert fény 20 % költségmegtakarítás közvetett világítással* ENERGIAMEGTAKARÍTÁS Épületeknél a világítás fogyasztja a legtöbb energiát, és a rosszul tervezett épületeknél ennek nagy része elvész. Egy legalább 90%-os fényvisszaverési tulajdonsággal rendelkezõ, jól megtervezett mennyezet vagy álmennyezet az érkezõ fény nagy részét visszaveri, és ezzel a következõket éri el: 20%-os világítási energiamegtakarítás 7%-os csökkenés a légkondicionálás [hûtés] energia fogyasztásában. A kiváló fényvisszaverési tulajdonsággal rendelkezõ mennyezet amely az új építésû projekt, vagy felújítás alacsony energia-fogyasztást célzó stratégiájának fontos része lehet a következõket teszi lehetõvé: Kevesebb világítótest beépítése Kevesebb szükséges elektromos energia Alacsonyabb karbantartási költségek Kisebb hûtési terhelés Ha olyan lebegõ álmennyezetet, mint az OPTIMA ívelt álmennyezet szerelünk a munkaállomás fölé, akkor jobban visszaverõdik a közvetett fény, és ez kellemesebb a végfelhasználó számára, mert segíti: a megvilágítás egységességét a számítógép képernyõje vakító fényének csökkentését a dolgozók produktivitásának növelését BELTÉRI KÖRNYEZETI MINÕSÉG JAVÍTÁSA A fenntarthatóság szempontjából az épület beltéri környezete ugyanolyan fontos, mint a kültéri. Idõnk 90%-át épületekben töltjük. Az akusztikai és vizuális kényelem, valamint a jó levegõminõség megfelelõ egyensúlya növeli a munkahelyi termelékenységet, és segíti a tanulási folyamatot. TUDTA ÖN, HOGY...? Levegõminõség Egyre nagyobb figyelmet kap a beltéri környezet és az illékony szerves vegyületek (VOC) jelenléte. Az Armstrong alacsony káros anyag kibocsátású álmennyezetei megfelelnek a zöld épületek besorolására szolgáló épületminõsítõ rendszerek pl. LEED, BREEAM, Ska beltéri levegõminõségre meghatározott kritériumainak. * együttmûködés: Brinjac Engineering tanulmány #24_Floating-Ceiling-Brochure_2015.indd 14 17/11/15 20:37

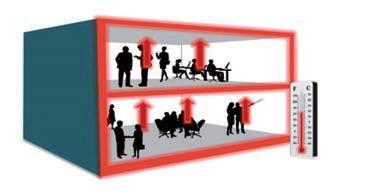

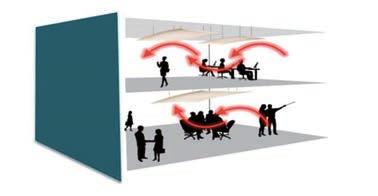

15 Lebegõ álmennyezetek :::: 15 Akusztikai kényelem Az akusztika megfelelõ kialakítása minden építési projekt sikerének kulcsa. Figyelmet kell fordítani a felületek bevonatára, mert így érhetõ el a legtökéletesebb beltéri környezeti minõség a tér funkciójának teljesítése mellett. Az Armstrong akusztikus álmennyezetei a kiváló hangelnyelésnek köszönhetõen csökkentik a zajszintet. Az Armstrong Ceilings az iparágban elsõként, 1999-ben vezette be álmennyezetújrahasznosítási programját. Eddig már több mint 15 millió m 2 használt álmennyezeti anyagot hasznosítottunk újra. Ez több mint tonna építési hulladék, ami nem jutott el a hulladéklerakókba. Hõérzet TUDTA ÖN, HOGY...? Miközben a tervezõk arra törekednek, hogy alacsonyés zéró energiafogyasztású épületeket tervezzenek, egyre inkább a magas hõtárolási tulajdonságokkal rendelkezõ technikák felé fordulnak, amelyek lehetõvé teszik, hogy az épületek nappal felvegyék a hõenergiát, majd éjjel kibocsássák azt így csökkentve a fûtés és a légkondicionálás összköltségét. Azonban a hõcseréhez szükséges, hogy nagy felületek, mint pl. beton födém, maradjanak szabadon, de ez rontja a tér akusztikai teljesítményét és esztétikai megjelenését is. Erre ideális megoldást nyújtanak az Armstrong álmennyezetek és lamellák, amelyek amellett, hogy izgalmas látványt nyújtanak és magas szintû hangelnyelést biztosítanak, megtartják a beltéri levegõ és az épület tömege közötti létfontosságú kapcsolatot is. A KÖRNYEZETI TERHELÉS CSÖKKENTÉSE Elkötelezetten támogatjuk az épületek által okozott környezeti hatások csökkentését. A termékek tervezésétõl és az alapanyagok kiválasztásától egészen a termékek elkészítéséig és szállításáig ellátási láncunk minden partnere biztosítja, hogy megfeleljünk vevõink környezetvédelmi átláthatóságra vonatkozó követelményeinek. Zöld épületek besorolására szolgáló épületminõsítõ rendszerek Attól függetlenül, hogy a tervezéshez LEED, BREEAM, Ska vagy más épületminõsítõ rendszert használ, tanácsot tudunk adni, hogyan használja ki álmennyezeteink és lamelláink nyújtotta elõnyöket. Ezek összefoglalói az Armstrong honlapjáról letölthetõk, a következõkre vonatkozóan: Újrahasznosított tartalom Hulladékkezelés Beltéri levegõminõség Fényvisszaverõdés Akusztikai kényelem, és Alacsony kibocsátású anyagok Az álmennyezetek és lamellák széles anyag-, méret- és formaválasztékban állnak rendelkezésre, könnyen fel- és leszerelhetõk, valamint a belsõ elrendezés és funkció változása esetén egyszerûen áthelyezhetõk. #24_Floating-Ceiling-Brochure_2015.indd 15 17/11/15 20:37

16 LAMELLA termékválaszték OPTIMA BAFFLES Különálló, vagy csoportosan felszerelhető lapok METAL BAFFLES Különálló, vagy csoportosan felszerelhető lapok ESETTANULMÁNY Projekt: London, Paddington állomás Építész tervezõ: Weston Williamson & Partners Fõvállalkozó: Carillion Álmennyezet fõvállalkozó: Carlton Ceiling & Partitioning Ltd Armstrong megoldások: B-H 300 & V-P 500 Baffles A kifinomultan megtervezett lágy rost vagy fém lamellák bárhová alkalmazható megoldást nyújtanak, egyesítve a rendkívüli hangelnyelõ tulajdonságokat és taz új lineáris megjelenést. A lamellák lehetõvé teszik a légáramlást és a födémbõl áramló hõ cseréjét, miközben elrejtik a kiszolgáló elemeket és biztosítják a hangelnyelést is. Egyszerûen és gyorsan felszerelhetõk kis és nagy projektek esetén is, függetlenül attól, hogy egyenként közvetlenül a mennyezetre függesztve szereljük fel, vagy tartósín rendszerre elõszerelt rögzítõelemekre, amely tökéletes illeszkedést és sima mennyezeti felületet biztosít. Választás kész méretek, vagy projektre szabott lehetõség Egyszerûség elõszerelt rögzítõelemek, nem szükséges helyszíni összeállítás Választék egyszerûbb puha rost vagy prémium minõségû fém megoldások Precizitás mindig pontos illeszkedés Gazdaságos gyors rögzítés, alacsonyabb költség Megbízhatóság kipróbált és bevált rendszerek Nyugalom az álmennyezeti rendszerek vezetõ képviselõje, az Armstrong támogatásával. A Paddington állomás, ismert nevén London Paddington, London központi vasúti és földalatti (London Underground) terminál komplexuma. A Paddington Integrated Project (PIP) szoros együttmûködést hozott létre a Crossrail, a London Underground, a Network Rail és a Transport for London között, olyan intermodális központot hozva létre, amely egyszerû átszállást, és így kiemelkedõ utasbarát élményt kínál. KIHÍVÁS Hogyan integráljuk a személyre szabott beltéri álmennyezeti megoldást a nagyobb kihívást támasztó kültéri környezetbe, és ugyanakkor feleljen meg a követelményeknek, tegye teljes mértékben hozzáférhetõvé a szolgáltatásokat, és tartsa be a forgalmas londoni vasútállomásra elõírt egészségügyi és biztonsági szabványokat? #24_Floating-Ceiling-Brochure_2015.indd 16 17/11/15 20:37

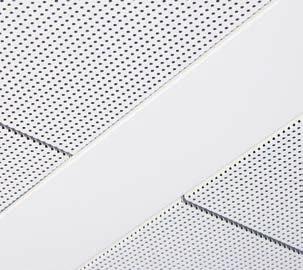

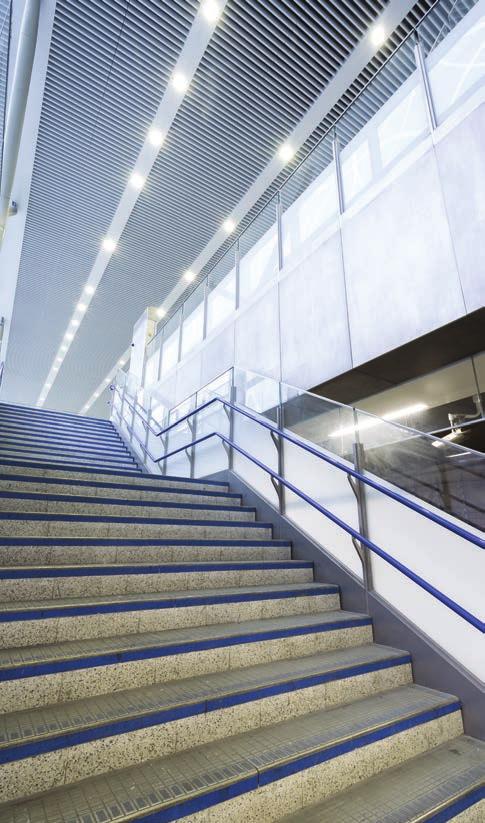

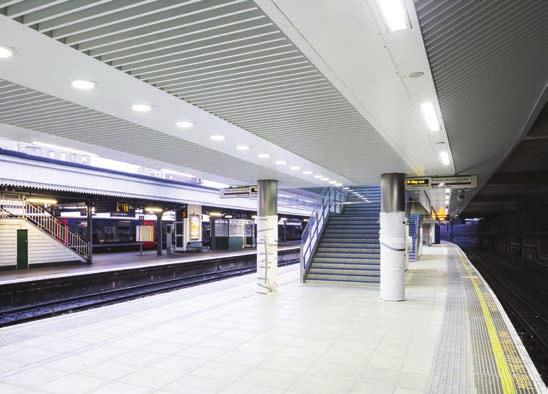

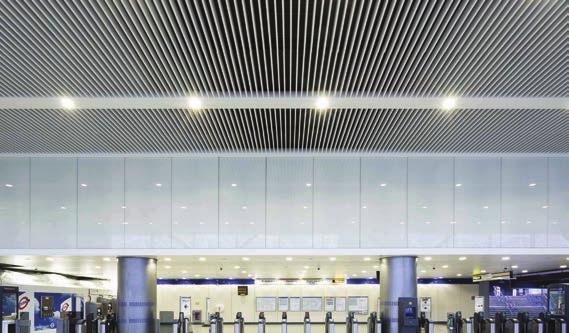

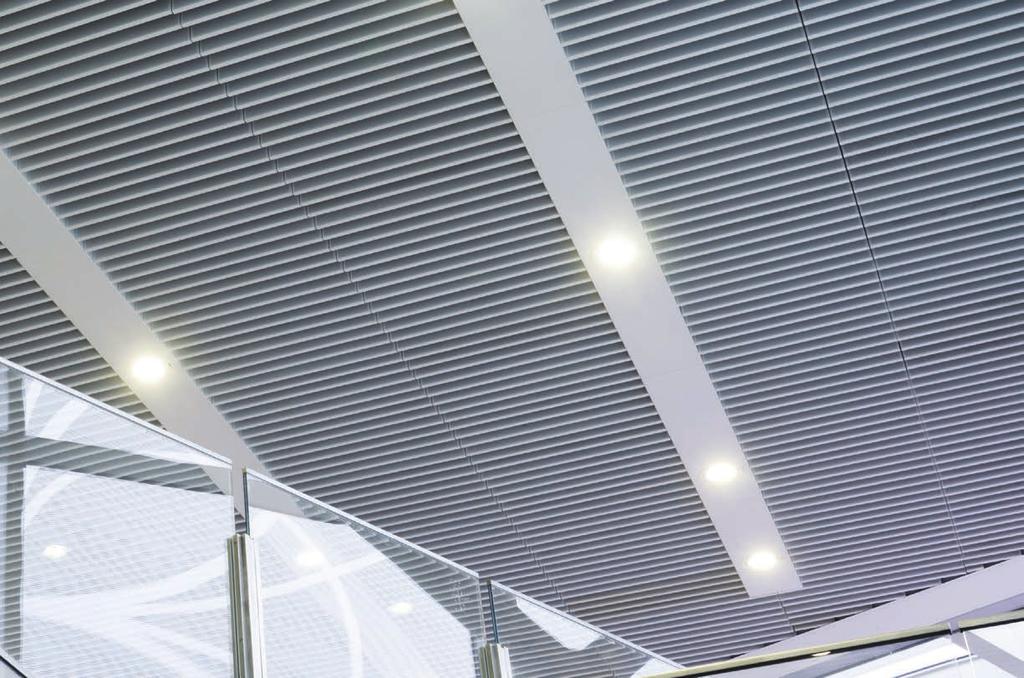

17 MEGOLDÁSOK Az Armstrong B-H 300-as lineáris perforált fémlap rendszerébõl körülbelül 300 m 2 -t szereltek fel a Paddington alsó szintjén az elõcsarnokban, alacsony füstgázsûrûségû hangszigetelõ gyapottal. A felsõ szint elõcsarnokában ezt egészítették ki méretre szabott 1200 x 600 mm-es, leszerelhetõ 15 kg-os modulokba épített, függõleges, lineáris fém lamellákkal, a felszerelés és a karbantartás megkönnyítése érdekében, valamint, hogy beszerelhetõk legyenek a kártékony állatok elleni és a madárhálós lapok. Ezeket a lamellákat a felsõ szint elõcsarnokához és az északi bejárathoz perforálták, de a taxiváró területén az elõírás szerint meghagyták simán, perforálás nélkül, mert ezen a helyen jobban ki van téve az idõjárásnak. Továbbá, a korrózióállóság biztosítása érdekében a tartósín porszórt poliészterbõl készült, és a beakasztók számát is 20%-kal megnövelték, hogy jobban ellenálljanak a szélsõségesebb környezetnek. Ugyanaz a V-P 500 vonulat jelenik meg a 15. és a 16. vágányoknál, de a rendszer maga acél helyett könnyebb sajtolt alumíniumból készült, és az 500 m 2 lamella moduljait a méretre szabott tartósínnel és lezárt szerelõpanelekkel a vágányok fölött 45 -ban meghajlították, hogy a zajt eltereljék a járdáktól. Egyedi kialakítású lamellák B-H 300 #24_Floating-Ceiling-Brochure_2015.indd 17 17/11/15 20:38

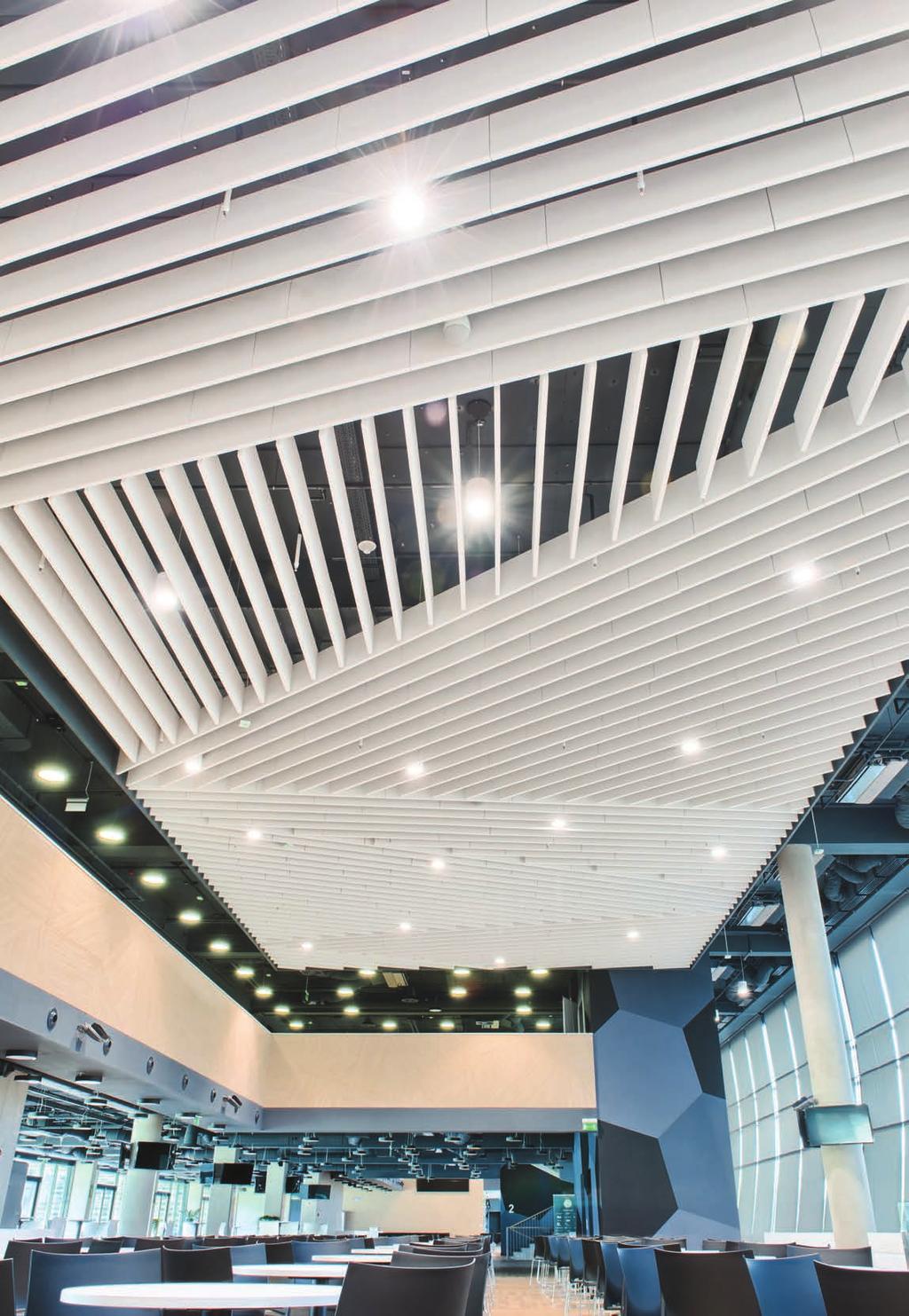

18 OPTIMA BAFFLES Keret nélküli ásványszálas lamellák a gazdaságosság és a teljesítmény érdekében Kifinomultan kialakított ásványszálas lamelláink, amelyek 80%-ban újrahasznosított anyagot tartalmaznak, raktárról standard fehér (87%-os fényvisszaverõdés), vagy igény szerinti színben és méretben kaphatók. Négyszögletes és ívelt formában állnak rendelkezésre; jellemzõen hangelnyelésre használják iskolákban, irodákban, szabadidõ-központokban, közlekedési csomópontokban, stb. Ideális alacsony energiafogyasztású épületekhez, ahol magas hõtárolási tulajdonságokkal rendelkezõ építési technikákat alkalmaznak, természetes fénnyel megvilágított tetõablakos területeken, olyan helyeken, ahol a szokványos, felfüggesztett tartósín rögzítése nem lehetséges, valamint egyszerûbb alkalmazásokhoz, ahol fontos a gazdaságosabb megoldás. Összeszerelésre készen kaphatók, elõre becsavart spirál rögzítõelemekkel, így nem csak költséghatékony lehetõséget jelentenek, hanem ezek a lamellák az egyik leggyorsabb és legegyszerûbb megoldást biztosítják a piacon. PROJEKT: Groupama Aréna (HU) :::::::: ÉPÍTÉSZ TERVEZÕ: MCXVI ARCHITECTS + S.A.M.O., tervezõ: GÁBOR SZOKOLYAI MEGOLDÁS: Négyszögletû OPTIMA Baffles #24_Floating-Ceiling-Brochure_2015.indd 18 17/11/15 20:38

19 OPTIMA BAFFLES Ásványszálas Lebegõ álmennyezetek :::: 19 JELLEMZÕ TULAJDONSÁGOK Kiváló akusztikai teljesítmény Gyárilag szerelt beépített spirál rögzítõelemmel az egyszerû illesztés és felszerelés érdekében Modern lineáris megjelenés Nagy fényvisszaverés az energiatakarékosság érdekében Egyszerûen és gyorsan felszerelhetõ a mennyezetre, Egyenként vagy csoportosan felszerelhetõ JELLEGZETES ALKALMAZÁSI TERÜLETEK Hõtároláshoz használt látszó mennyezetek Irodák Kiskereskedelmi egységek Elõcsarnokok Szabadidõ-központok Iskolák Többfunkciós helyiségek FIZIKAI ADATOK Szín: Fehér (WH). Kérésre további RAL színek kaphatók. Él: Festett élek Gyárilag szerelt az egyszerû illesztés és felszerelés érdekében RENDELKEZÉSRE ÁLLÓ FORMÁK Négyszögletû OPTIMA BAFFLES Modul: 400 x 1800 x 40 mm Modul: 400 x 1800 x 40 mm Ívelt OPTIMA Baffles Egyedi méretek és formák igény szerint rendelhetõk Modul: 400 x 1800 x 40 mm Modul: 400 x 1800 x 40 mm R R1500 R R3356 AKUSZTIKAI TELJESÍTMÉNY Az Armstrong OPTIMA Baffles jelentõsen csökkenthetik a terekben érzékelt háttérzajt és visszhangot, és így javul a beszéd érthetõsége. Képesek minden termék felületének hangelnyelését biztosítani, akár sík hangelnyelõként (α w ) faltól-falig elrendezés esetén; akár különálló hangelnyelõkként (Egyenértékû Elnyelési Terület EAA) ha külön dekoratív elemként kerülnek beépítésre. Más beépítési elrendezésekhez kérésre további mérési értékeket bocsátunk rendelkezésükre. Akusztikai adat 1000 mm légtér Méretek EAA - Sabines* OPTIMA BAFFLES x 1200 mm 1,00 OPTIMA BAFFLES x 1800 mm 1,45 Különálló hangelnyelés * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. Akusztikai adatok 1000 mm-es teljes mélység (600 mm-es rés) Méretek α w OPTIMA BAFFLES 400 mm (közép 450 mm) 0,60(MH) Sík hangelnyelés A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. EN % 80% 90 % rel. párat. EEA Euroclass B-s1, d0 400 x 1200 x 40mm: 2,1 kg/db Fényvisszaverõdés Újrahasznosított tartalom 400 x 1800 x 40mm: 3,3 kg/db EN ISO & 3 ISO #24_Floating-Ceiling-Brochure_2015.indd 19 17/11/15 20:38

20 METAL BAFFLES Precíziós kialakítású fém lamellák a kiemelkedõ akusztikai és esztétikai élmény biztosítása érdekében. Az Armstrong fém lamellák precíziós kialakítású fém elemekkel, szokásos perforációs mintázattal, és a kiemelkedõ akusztikai teljesítmény biztosítása érdekében nagy teljesítményû üveggyapot betéttel rendelkeznek. Az álmennyezet fölötti üreg takarására használható, ha szerelõnyílás kialakítása szükséges; állomások vágányainál félig látszó környezetben, vagy egyszerûen, mint esztétikus álmennyezeti megoldás nyitott terek fölött robusztus megjelenése és pontos vonalai minden álmennyezeti környezetben elérik a kívánt hatást. Az Armstrong fém lamellák méretei, perforációi és színei könnyen testre szabhatók bármilyen építészeti projekt legjobb megjelenítése érdekében. PROJEKT: Repülõtér, Wroc³aw (PL) :::::::: ÉPÍTÉSZ TERVEZÕ: JSK Architekci MEGOLDÁS: Egyedi kialakítású METAL Baffles #24_Floating-Ceiling-Brochure_2015.indd 20 17/11/15 20:38

21 METAL BAFFLES Fém Lebegõ álmennyezetek :::: 21 JELLEMZÕ TULAJDONSÁGOK Robosztus, jól tervezett megoldás Kiváló akusztikai teljesítmény Nagy fényvisszaverés az energiatakarékosság érdekében Modern lineáris megjelenés Széles körûen testre szabható rendszer JELLEGZETES ALKALMAZÁSI TERÜLETEK Közlekedési csomópontok Iskolák Könyvtárak Kiállítóterek Kiskereskedelmi egységek Nagy elõcsarnokok Szabadidõközpontok FIZIKAI ADATOK Anyaga: Horganyzott acél. Szín: RAL Kérésre további színek kaphatók. Hangszigetelõ betét: 25 mm-es hangszigetelõ betét. Perforáció: Rd Kérésre egyedileg perforált elemek is kaphatók. RENDELKEZÉSRE ÁLLÓ FORMÁK Standard modul: 300 x 1800 x 30 mm Kérésre egyedi méretû elemek is kaphatók AKUSZTIKAI TELJESÍTMÉNY Az Armstrong METAL Baffles jelentõsen csökkenthetik a terekben érzékelt háttérzajt és visszhangot, és így javul a beszéd érthetõsége. Képesek minden termék felületének hangelnyelését biztosítani, akár sík hangelnyelõként (α w ) faltól-falig elrendezés esetén; akár különálló hangelnyelõkként (Egyenértékû Elnyelési Terület EAA) ha külön dekoratív elemként kerülnek beépítésre. Más beépítési elrendezésekhez kérésre további mérési értékeket bocsátunk rendelkezésükre. Akusztikai adat 1000 mm légtér Méretek EAA - Sabines* METAL Baffles Rd x 1800 mm 0,73 Akusztikai adatok 600 mm-es teljes mélység (300mm-es rés) Méretek Méretek Térköz középpont (mm) α w METAL Baffles Rd x 1800 mm 300 0,55(H) METAL Baffles Rd x 1800 mm 450 0,45 * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. Sík hangelnyelés Különálló hangelnyelés A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. 90 % rel. párat. EN EEA Euroclass A2-s1, d0 300 x 1800 x 30 mm: 5,7 kg/db EN ISO & 3 Fényvisszaverõdés 65% 30% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 21 17/11/15 20:38

22 OPTIMA ÁLMENNYEZET TERMÉKVÁLASZTÉK OPTIMA CURVED CANOPY Különálló lapok OPTIMA CANOPY Különálló, vagy csoportosan felszerelhető lapok OPTIMA L CANOPY Különálló lapok ESETTANULMÁNY Projekt: MARTELA székház Építész tervezõ: Martela sp. z o.o. Armstrong megoldások: OPTIMA ívelt álmennyezet, OPTIMA álmennyezet Homorú és domború, CELLIO Amikor olyan álmennyezeti megoldást kell kialakítani, ahol a mennyezet magassága korlátozott, vagy ahol a dizájn kifejezetten látható szerkezeteket kíván kialakítani, az Armstrong álmennyezetei felülmúlhatatlanok. Az építészek és tervezõk véleményét meghallgatva az Armstrong az évek során olyan megoldásokat fejlesztett ki, amelyek segítségével inspiráló, gyönyörû terek hozhatók létre. Választás sík, formált, ívelt és más lehetõségek Rugalmasság egyéni vagy csoportos kialakítás Termékválaszték egyszerûbb, vagy egyedi kialakítású termékek Minõség az álmennyezeti rendszerek vezetõ képviselõje, az Armstrong támogatásával Támogatás szakértõi csoport segíti Önt LEÍRÁS A Martela az irodai belsõépítészeti iparág egyik vezetõ skandináv képviselõje. A Martela az innovatív és ergonomikus bútor-megoldásokon túl különféle, munkahelyekkel kapcsolatos szolgáltatásokat is tervez, valósít meg. A Martela megoldásai úgy javítják a dolgozók közérzetét, hogy közben a munkahelyi, iskolai és közösségi terek kihasználását is növelik. Az új varsói székház tervezésekor a Martela építésze olyan Armstrong mennyezeti megoldásokat adott meg, amelyekkel divatos belsõépítészeti végeredmény jött létre, ami a nagy, nyitott irodai térben is kényelmes akusztikai helyzetet teremtett. KORLÁTOK A legnagyobb korlátot a mennyezet viszonylag alacsony magassága jelentette. #24_Floating-Ceiling-Brochure_2015.indd 22 17/11/15 20:38

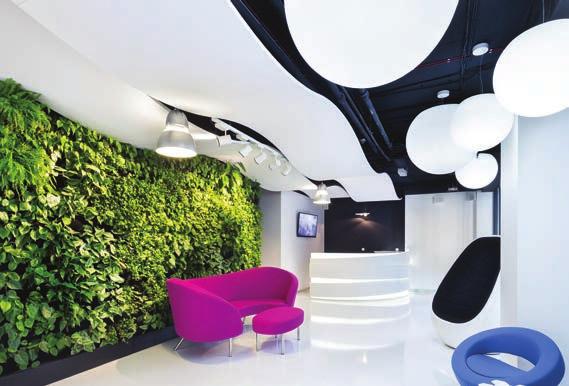

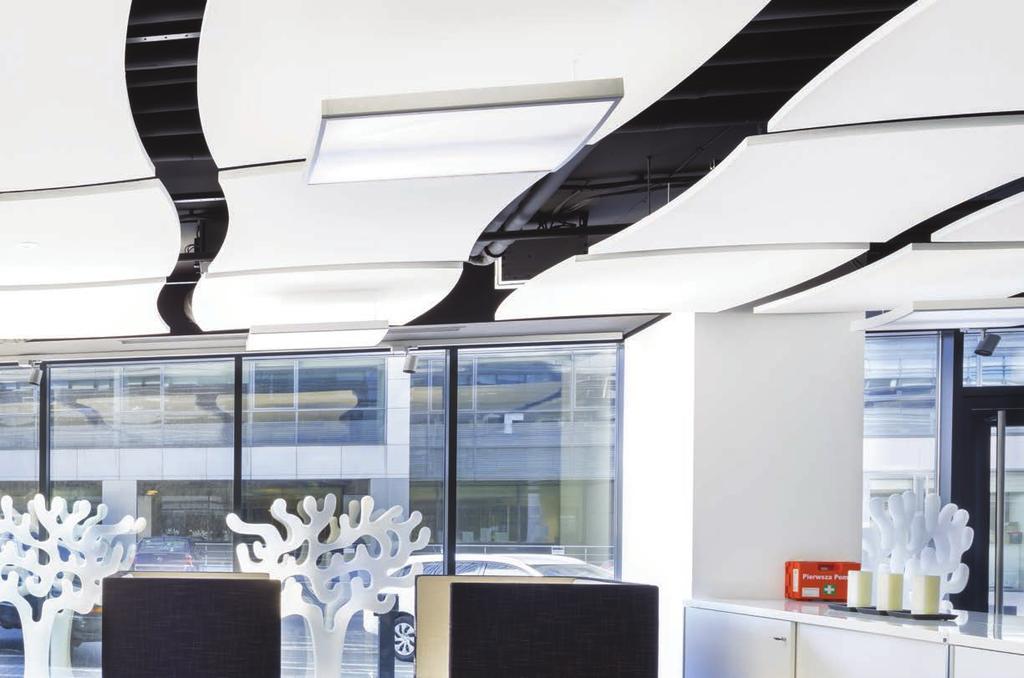

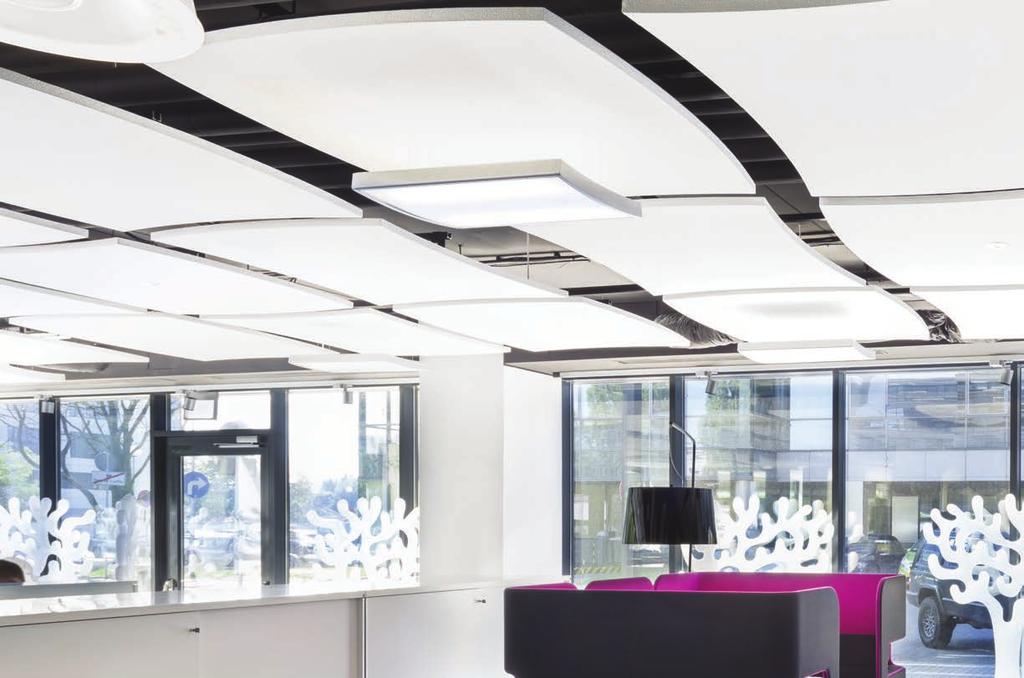

23 MEGOLDÁSOK Az alacsony belmagasság miatt az építész úgy döntött, hogy lebegõ álmennyezeti szigeteket ír elõ a látszó fekete mennyezet alá. Az elõtérben egy sor OPTIMA ívelt álmennyezetet szereltek fel homorú és domború elrendezésben, amellyel nagy, dinamikus fehér hullámformát hoztak létre. A különbözõ alakú és formájú OPTIMA álmennyezeti lapokkal a nyitott irodatérben sikerült csökkenteni a háttérzajt és a visszhangot. A konferenciateremben a klasszikus CELLIO fém álmennyezeti megoldást alkalmazták, és ezzel sikerült sokkal célzottabb belsõ hangulatot teremteni. Az Armstrong álmennyezetek kiválóan kiegészítik a Martela varsói székházának belsõ kialakítását. OPTIMA ívelt álmennyezet és OPTIMA álmennyezet CELLIO #24_Floating-Ceiling-Brochure_2015.indd 23 17/11/15 20:38

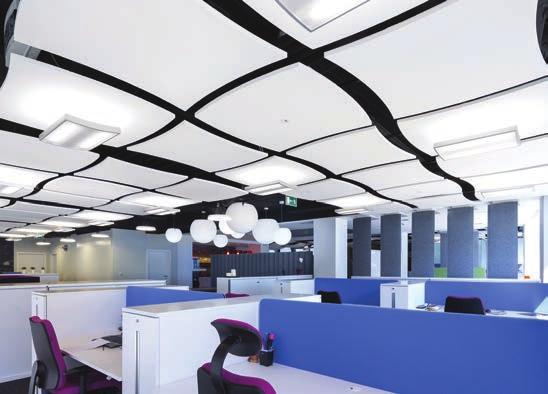

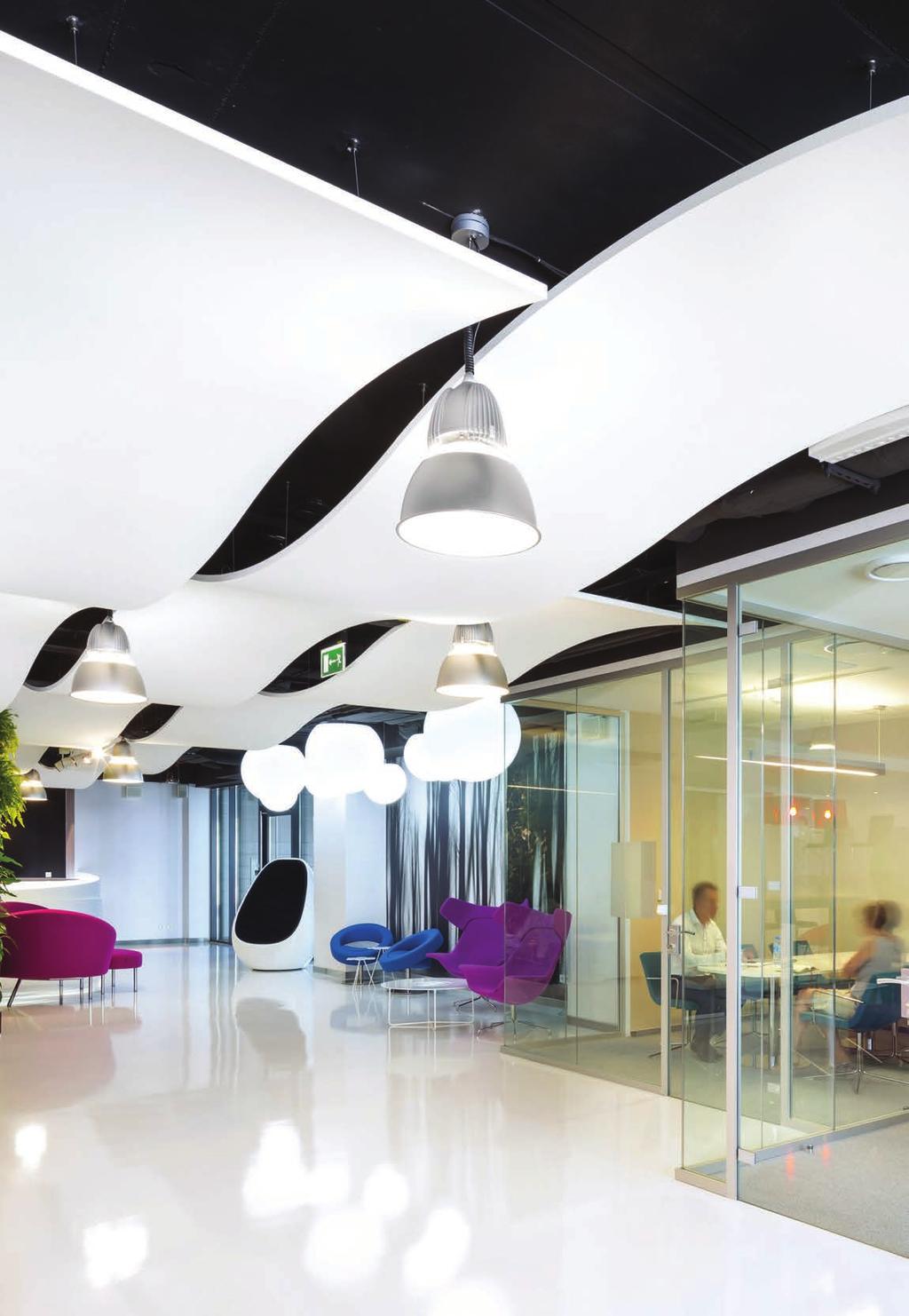

24 OPTIMA ÍVELT ÁLMENNYEZET Kiváló teljesítményû ívelt profilú ásványszálas lap. A kiváló teljesítményû ásványszálas lap tetszetõs ívelt profillal rendelkezik, és homorú, vagy domború elemként is beszerelhetõ így egyetlen álmennyezet rendszerbõl több különbözõ tervet lehet kialakítani. Az igényes megjelenésû tartós fehér felületnek, a magas fényvisszaverõ képességnek és a kiváló akusztikai jellemzõknek köszönhetõen az OPTIMA ívelt álmennyezet ideális mind új, mint átalakított irodákhoz, átriumokhoz és más nagy nyitott terekhez. Használhatja önállóan vagy OPTIMA L sík álmennyezetekkel, ha jellegzetes kialakítást, vagy kreatív hangsúlyt szeretne elérni. Mivel az OPTIMA ívelt álmennyezeti lapok gipszkarton álmennyezetek alá, meglévõ tartósín rendszerekre, vagy látható beton mennyezetekre egyszerûen és gyorsan felszerelhetõk, kiváló választás olyan területek kialakításához, ahol az esztétika és az akusztikai eredmény egyaránt fontos. PROJEKT: MARTELA SZÉKHÁZ (PL) :::::::: ÉPÍTÉSZ TERVEZÕ: Martela sp. z o.o. MEGOLDÁS: OPTIMA ívelt mennyezet #24_Floating-Ceiling-Brochure_2015.indd 24 17/11/15 20:38

25 OPTIMA ÍVELT ÁLMENNYEZET Ásványszálas Lebegõ álmennyezetek :::: 25 JELLEMZÕ TULAJDONSÁGOK Homorú, vagy domború helyzetben is felszerelhetõ Igényes magasfényû fehér felület Kiváló akusztikai teljesítmény Nagy fényvisszaverés az energiatakarékosság érdekében A kiemelt területek hangsúlyozása Egyszerûen és gyorsan felszerelhetõ JELLEGZETES ALKALMAZÁSI TERÜLETEK Bemutatótermek Elõcsarnokok Irodák és tárgyalótermek Kiskereskedelmi egységek Étkezdék Iskolák Többfunkciós helyiségek FIZIKAI ADATOK Méretek: 1181 x 1870 x 30 mm Szín: Fehér (WH) Él: Festett élek RENDELKEZÉSRE ÁLLÓ FORMÁK Homorú, vagy domború helyzetben is felszerelhetõ. Homorú szerelés Pohjakuva Domború szerelés AKUSZTIKAI TELJESÍTMÉNY Akusztikai adat 1000 mm légtér Méretek EAA - Sabines* OPTIMA ívelt álmennyezet 1181 x 1970 mm 2,93 * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. Különálló hangelnyelés Optima Curved canopy / Metal Canopy Optima canopy A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. 90 % rel. párat. EN EEA Euroclass B-s1, d0 12 kg/db EN ISO & 3 Fényvisszaverõdés 87% 80% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 25 17/11/15 20:38

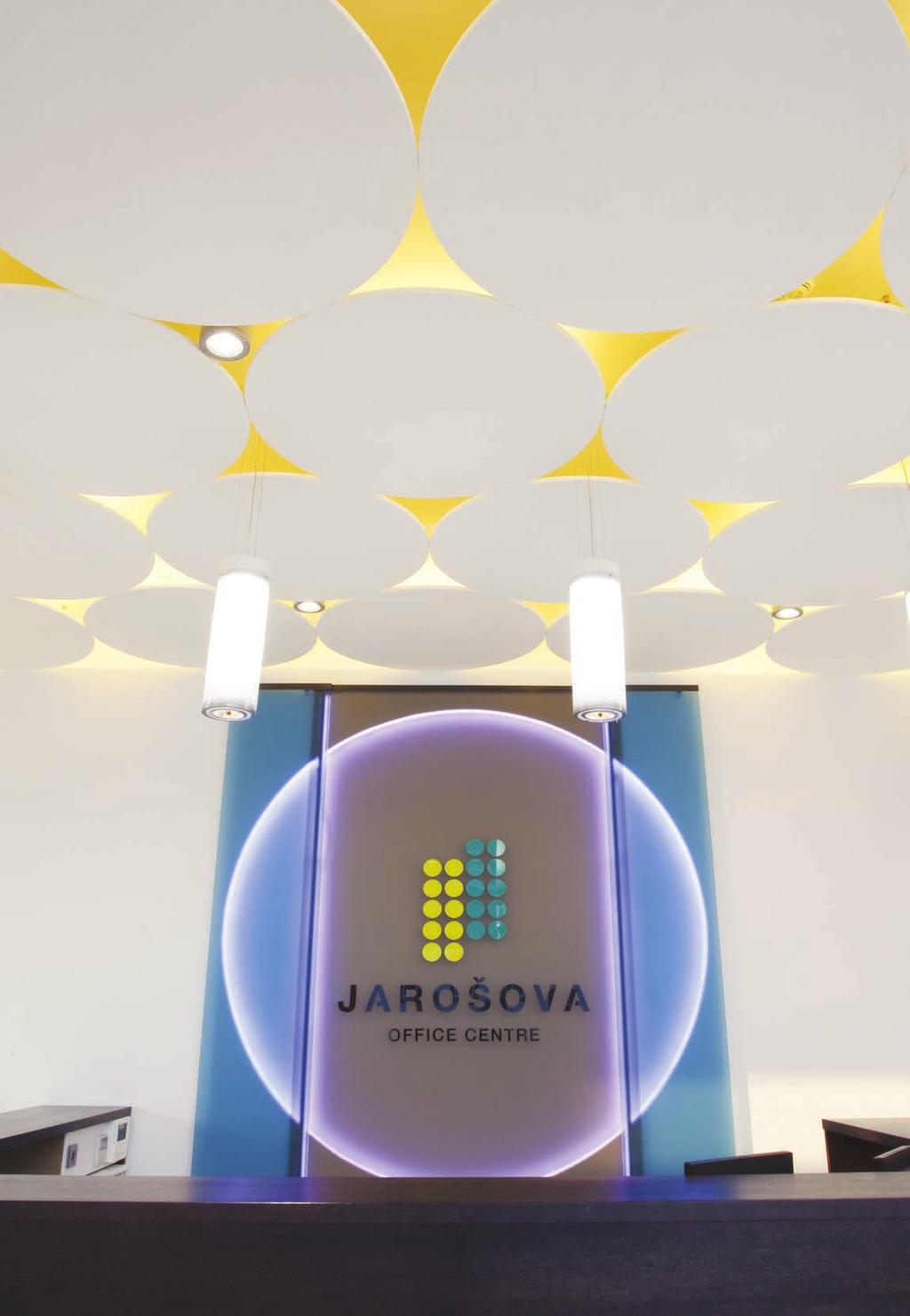

26 OPTIMA ÁLMENNYEZET Az Armstrong OPTIMA álmennyezetek speciálisan kialakított akusztikai lapok, különbözõ, elõre kialakított formákban, mint domború, homorú, hatszögû, trapéz, négyzet és paralelogramma. Az álmennyezetek javítják a munkakörnyezet általános kényelmi szintjét, kiváló hangelnyelést és fényvisszaverõdést biztosítanak. Az OPTIMA álmennyezettel biztosítható egy új tér feltûnõ megjelenése, vagy meglévõ terek megújítására, illetve felújítására is használható. A legtöbb álmennyezeti rendszernek percek alatt új megjelenés adható, és ideális olyan területekhez, ahol jelentõs háttérzaj és visszhangzás tapasztalható. Fekete keret tartozik hozzá, amellyel a magasság és a szög könnyedén beállítható, valamint alkalmas csoportos felszerelésre is. PROJEKT: Jarosova Irodai Központ :::::::: ÉPÍTÉSZ TERVEZÕ: MOROCZ_TACOVSKY s.r.o. MEGOLDÁS: Optima kör alakú álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 26 17/11/15 20:38

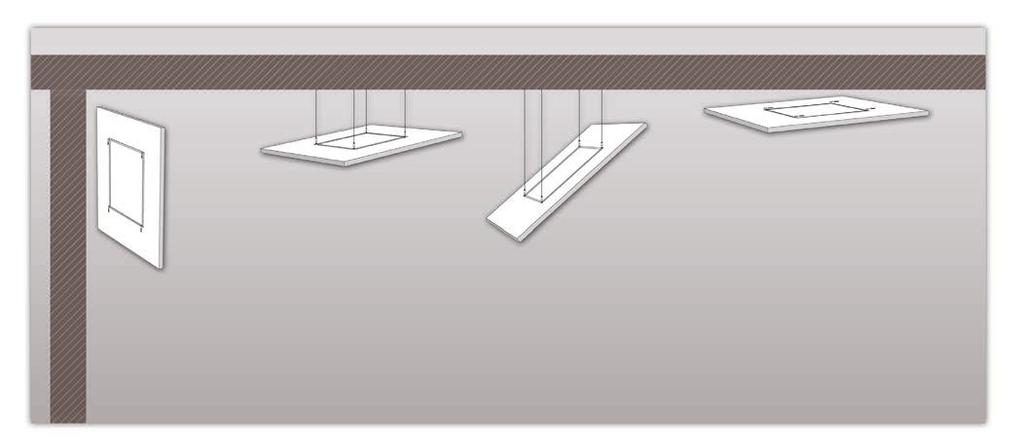

27 OPTIMA ÁLMENNYEZET Ásványszálas Lebegõ álmennyezetek :::: 27 JELLEMZÕ TULAJDONSÁGOK Felszerelhetõ síkban, szögben vagy falra függesztve Nagy formaválaszték Javítja a nyílt terek akusztikáját Egyenként, vagy csoportosan is felszerelhetõ Beépített speciális alumínium kerettel biztosítható az - egyszerû felszerelés - egyszerû és pontos beigazítás Egyedi formák választhatók JELLEGZETES ALKALMAZÁSI TERÜLETEK Bemutatótermek Irodák Iskolák Nagy elõcsarnokok Többfunkciós helyiségek Társalgók FIZIKAI ADATOK Szín: Fehér (WH). Kérésre további színek kaphatók. Él: Festett élek STANDARD FORMÁK Alulnézetbõl mutatva Névleges méret 1200 x 1200 mm / 1200 x 1800 mm / 1200 x 2400 mm 1020 mm 1010 mm 1040 mm 1040 mm NÉGYZET DOMBORÚ HOMORÚ KÖR HATSZÖG 860 mm 1780 mm 2390 mm TRAPÉZ 1020 mm 1020 mm BALOS PARALLELOGRAMMA JOBBOS PARALLELOGRAMMA KIS TÉGLALAP NAGY TÉGLALAP AKUSZTIKAI TELJESÍTMÉNY Akusztikai adat 1000 mm légtér Méretek EAA - Sabines* Négyzet 1170 x 1,83 Domború 1170 x 1,47 Homorú 1040 x 1,73 Kör Ø 1,61 Hatszög 1170 x 1010 mm 1,23 Trapéz 1170 x 1,64 Balos paralelogramma 1170 x 1,64 Jobbos paralelogramma 1170 x 1,64 Kis téglalap 1780 x 2,77 Nagy téglalap 2390 x 3,57 Különálló hangelnyelés * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. 90 % rel. párat. EN EEA Euroclass B-s1, d0 Négyzet: 4,9 kg/db Domború: 4,5 kg/db Homorú, kör alakú: 3,9 kg/db Hatszögû: 3,2 kg/db Trapéz alakú, balos paralelogramma, jobbos paralelogramma: 4,3 kg/db Kis téglalap: 7,5 kg/db Nagy téglalap: 10,1 kg/db EN ISO & 3 Fényvisszaverõdés 87% 80% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 27 17/11/15 20:38

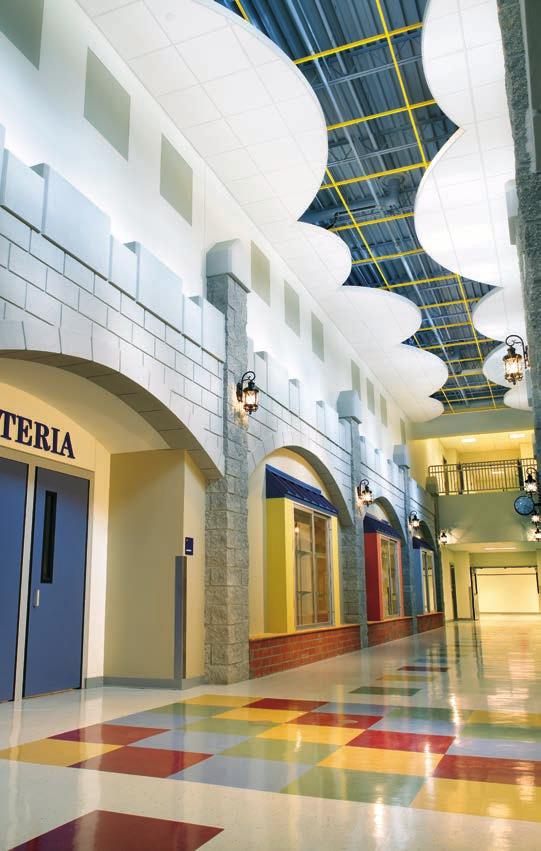

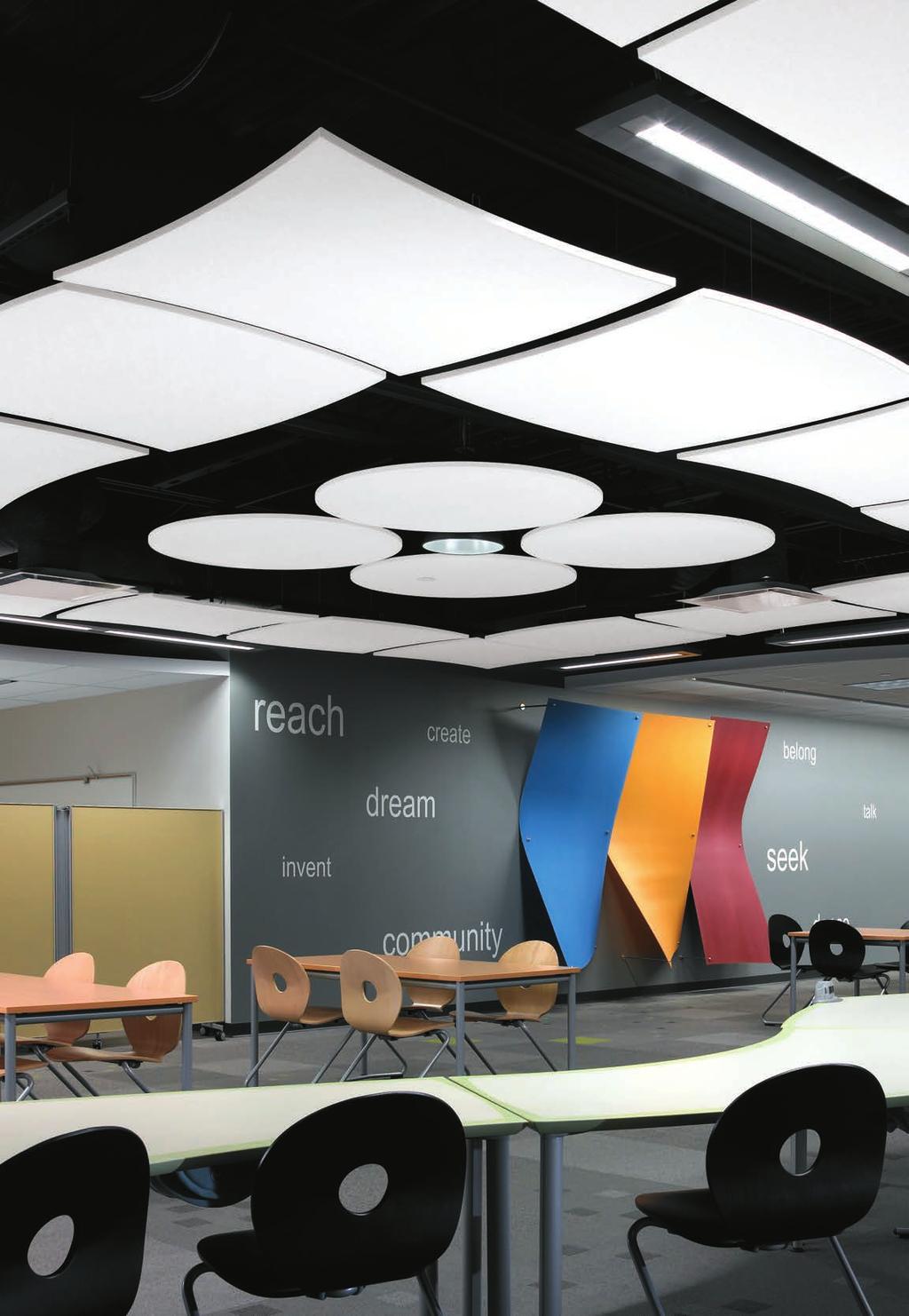

28 OPTIMA MENNYEZET PROJEKT: Zionsville Középiskola (US) :::::::: ÉPÍTÉSZ TERVEZÕ: Balfour Beatty MEGOLDÁS: OPTIMA kör alakú álmennyezet, homorú és domború #24_Floating-Ceiling-Brochure_2015.indd 28 17/11/15 20:38

29 OPTIMA ÁLMENNYEZET Ásványszálas Lebegõ álmennyezetek :::: 29 FÉLSZABVÁNYOS FORMÁK Alulnézetben mutatva EGYEDI FORMÁK Saját igénye szerinti formákat tervezhet! A lapok egyénre szabható területe Megengedett szegély él 2100 mm 1800 mm 1500 mm 1200 mm mm 600 mm 600 mm 600 mm 600 mm mm 900 mm 900 mm Megengedett belsõ él AZ OPTIMA ÁLMENNYEZET CSOPORTOS FELFÜGGESZTÉSI LEHETÕSÉGEI A formákat végtelen számú kombinációban csoportosíthatja. Néhány ötlet: #24_Floating-Ceiling-Brochure_2015.indd 29 17/11/15 20:38

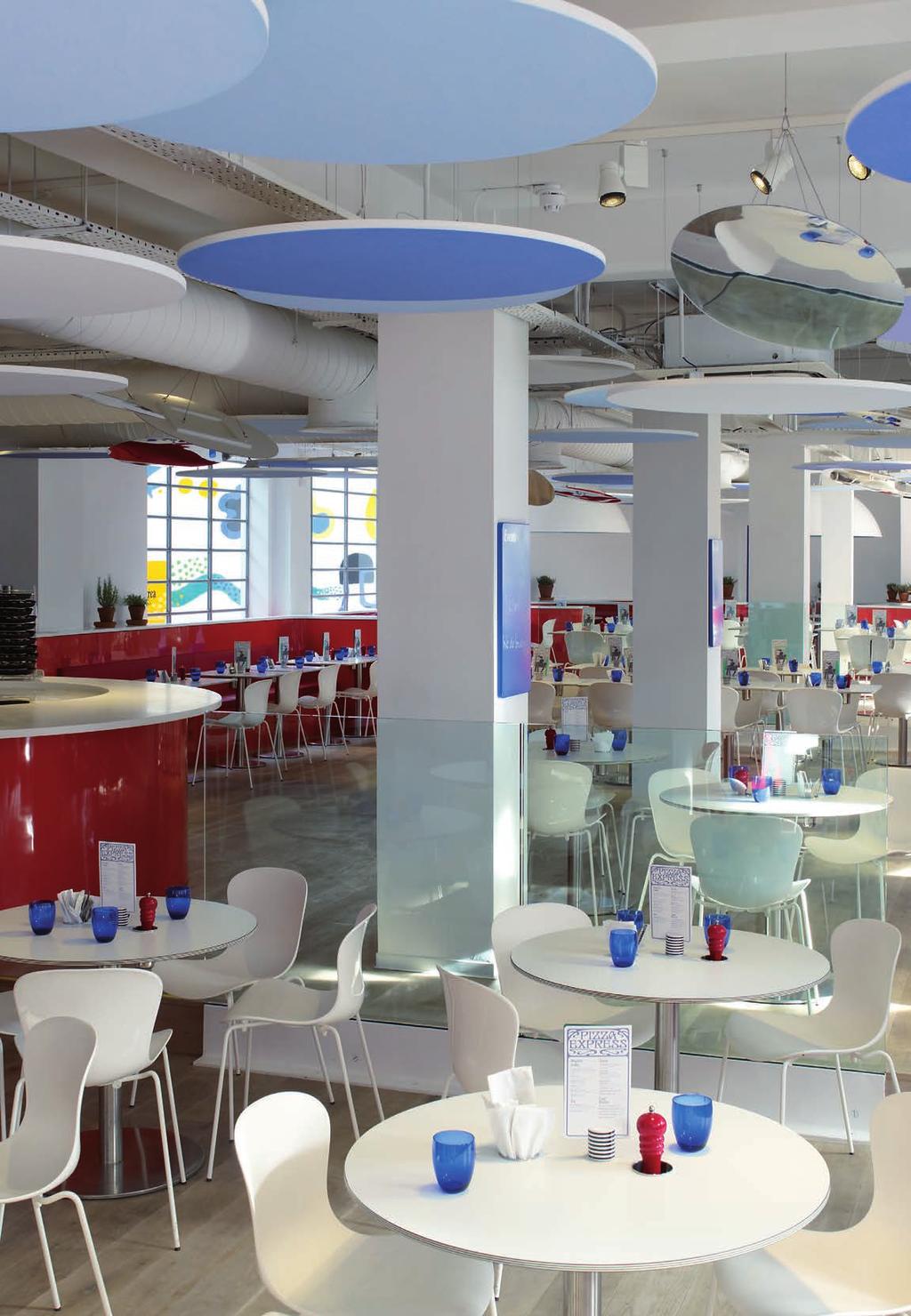

30 OPTIMA MENNYEZET PROJEKT: PizzaExpress (UK) :::::::: ÉPÍTÉSZ TERVEZÕ: Ab Rogers Design :::::::: VÁLLALKOZÓ: Atlas Refurbishment (Northern) Ltd MEGOLDÁS: Nyomott OPTIMA álmennyezet, kör alakú #24_Floating-Ceiling-Brochure_2015.indd 30 17/11/15 20:39

31 OPTIMA ÁLMENNYEZET Ásványszálas Lebegõ álmennyezetek :::: 31 VÁLASSZA KI A KÍVÁNT SZÍNT MEGJEGYZÉS: A színes formák felszerelése és kezelése során a festett felület sérülésének elkerülése érdekében különös gondossággal kell eljárni. Egyéni színek is kaphatók. Ha olyan projekten dolgozik, amelyhez színes álmennyezetek szükségesek, kérjük, lépjen velünk kapcsolatba. VÁLASSZA KI A KÍVÁNT SZÖGET Falra való felszerelés Szögben felszerelés Szögben felszerelés A gipszkarton függesztõ készletnél 34 mm-es rés marad a födémtõl PÉLDA A FALRA VALÓ FELSZERELÉSRE Bolsover College (UK) Bishopsgate Institute (UK) #24_Floating-Ceiling-Brochure_2015.indd 31 17/11/15 20:39

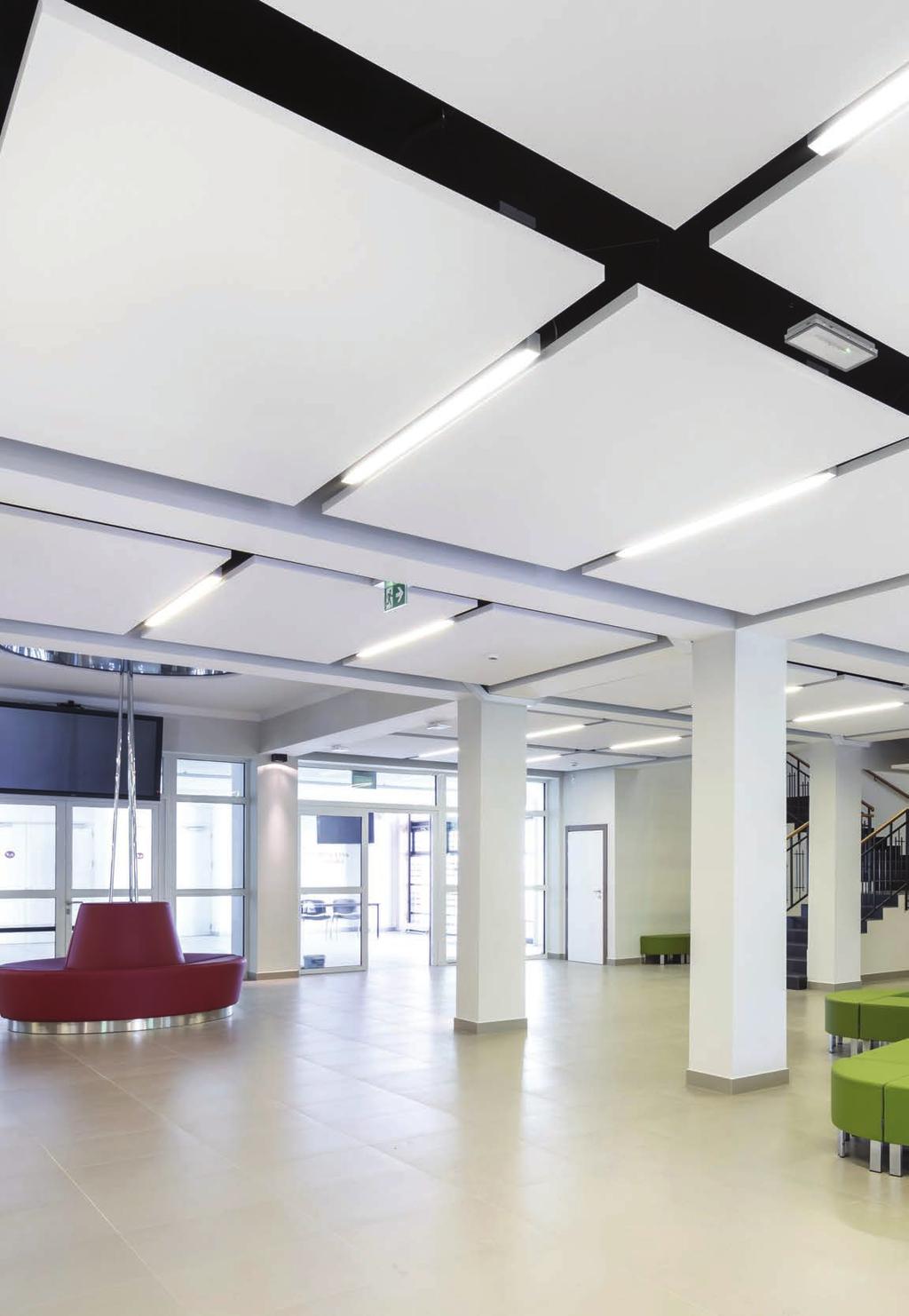

32 OPTIMA L MENNYEZET Sík ásványszálas laprendszer a gazdaságosság és a teljesítmény biztosítása érdekében A teljes felületet fedõ tartós fehér bevonattal az OPTIMA L álmennyezet magas színvonalú megjelenést biztosít, amely tökéletes új épületek nyílt tereihez, illetve meglévõ terek megfiatalításához vagy felújításához. A kiváló hangelnyelést magas fényvisszaverési tulajdonsággal ötvözi, több méretben és formában kapható, így biztosítva az álmennyezet tervezõjének azt a rugalmasságot, amely segítségével bármilyen térben egyedülálló megoldást hozhat létre. Mivel gipszkarton álmennyezetek alá, meglévõ tartósín rendszerekre, vagy látható beton mennyezetekre egyszerûen és gyorsan felszerelhetõk, kiváló választás olyan területek kialakításához, ahol az esztétika és az akusztikai eredmény egyaránt fontos. PROJEKT: Akademia Obrony Narodowej (PL) :::::::: ÉPÍTÉSZ TERVEZÕ: Kontrapunkt V-projekt MEGOLDÁS: OPTIMA L álmennyezet nagy téglalap #24_Floating-Ceiling-Brochure_2015.indd 32 17/11/15 20:39

33 OPTIMA L ÁLMENNYEZET Ásványszálas Lebegõ álmennyezetek :::: 33 JELLEMZÕ TULAJDONSÁGOK Költséghatékony tervezési megoldás Tetszetõs magasfényû fehér bevonat Kiváló akusztikai teljesítmény Nagy fényvisszaverés az energiatakarékosság érdekében Minden oldal rendelkezik bevonattal a legjobb vizuális megjelenés érdekében Gipszkarton álmennyezetek alá, meglévõ tartósín rendszerekre, vagy látható beton plafonokra egyszerûen és gyorsan beszerelhetõ JELLEGZETES ALKALMAZÁSI TERÜLETEK Irodák Kiskereskedelmi egységek Elõcsarnokok Iskolák Szabadidõ-központok Többfunkciós helyiségek FIZIKAI ADATOK Szín: Fehér (WH). Kérésre további színek kaphatók. Él: Festett élek (kör alakú lapok)/ festett belsõ az éleken RENDELKEZÉSRE ÁLLÓ FORMÁK Ø Ø Kis téglalap 600 x 1200 x 40 mm Nagy téglalap 1200 x 2400 x 40 mm Közepes téglalap A 900 x 1800 x 40 mm Közepes téglalap B 1200 x 1800 x 40 mm Négyzet 1200 x 1200 x 40 mm Kis kör Ø 800 x 40 mm 600 Kör Ø 1200 x 40 mm AKUSZTIKAI TELJESÍTMÉNY Akusztikai adatok 1000 mm légtér Méretek EAA - Sabines* Kis téglalap 600 x 1200 mm 1,38 Nagy téglalap 1200 x 2400 mm 2,76 Közepes téglalap A 900 x 1800 mm 3,05 Közepes téglalap B 1200 x 1800 mm 4,07 Négyzet 1200 x 1200 mm 5,22 Kis kör Ø 800 mm 0,96 Kör Ø 1200 mm 2,17 * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. Különálló hangelnyelés 90 % rel. párat. EN EEA Euroclass B-s1, d0 Négyzet: 6,9 kg/db Kis téglalap: 3,7 kg/db Közepes téglalap A: 7,8 kg/db Közepes téglalap B: 11 kg/db Nagy téglalap: 13,8 kg/db Kis kör: 2,4 kg/db Kör: 5,4 kg/db EN ISO & 3 Fényvisszaverõdés 87% 80% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 33 17/11/15 20:39

34 FÉM ÁLMENNYEZET TERMÉKVÁLASZTÉK METAL CANOPY Különálló fém lapok EASY CANOPY Különálló lapok D-CLIP / D-H 700 Modulrendszerek, vagy különálló lapok ESETTANULMÁNY Projekt: Nizzai repülőtér, Franciaország Építész tervezõ: Bernard Espla, Cabinet Hexagone Vállalkozó: SANCHEZ SA Armstrong megoldás: METAL Canopy Ha olyan dizájn jellemzõket keres, amelyek elkápráztatják a vevõket és az ügyfeleket, a Fém ívelt álmennyezet a legjobb választás. A legnagyobb pontossággal gyártott tartós fém álmennyezeteink bármilyen belsõ térnek stílust adnak, és emellett biztosítják a megfelelõ akusztikát is. Az Armstrong tervezési lehetõsége kivételes rugalmasságának köszönhetõen, szabvány termékeink igényei szerint egyedivé alakíthatók. Minõség az Armstrong alakította ki és tesztelte Tartósság fémbõl készült, a legtöbb beltéri környezetben alkalmazható Akusztika perforált lehetõségek választhatók az adott akusztikai követelményeknek megfelelõen Egyediség egyedi színek és perforált változatok is rendelhetõk Egyszerûség leszállítás után azonnal felszerelhetõ LEÍRÁS A nizzai Côte d Azur jelenleg Franciaország harmadik legforgalmasabb csomópontja a párizsi Charles de Gaulle és az Orly repülõtér után, hiszen 105 különbözõ úticélra indít közvetlen járatot, 53 légitársasággal áll kapcsolatban és évente 11 millió utast kezel (2014). Amikor a nizzai hatóságok úgy döntöttek, hogy újraterveztetik az 1. utascsarnokot a váró- és a beszálló területet egyaránt elsõdleges céljuk az volt, hogy az utasok kellemesebben érezzék magukat, és olyan nyílt teret hozzanak létre, ami egyszerre modern és barátságos. KORLÁTOK Az új álmennyezettõl azt várták, hogy egyszerre legyen vizuálisan izgalmas és akusztikailag kellemes a forgalmas közlekedési csomópontra belépõ utasok számára. A projekt elõzetes egyeztetése során fontos szempont volt, hogy a megoldás rugalmas és gyorsan felszerelhetõ legyen. #24_Floating-Ceiling-Brochure_2015.indd 34 17/11/15 20:39

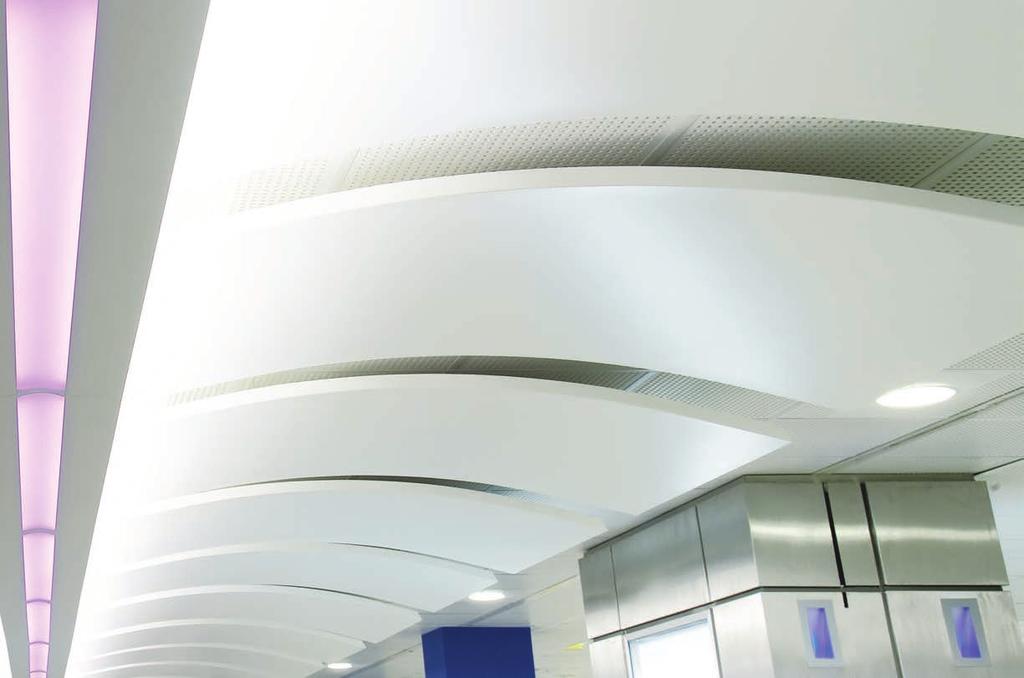

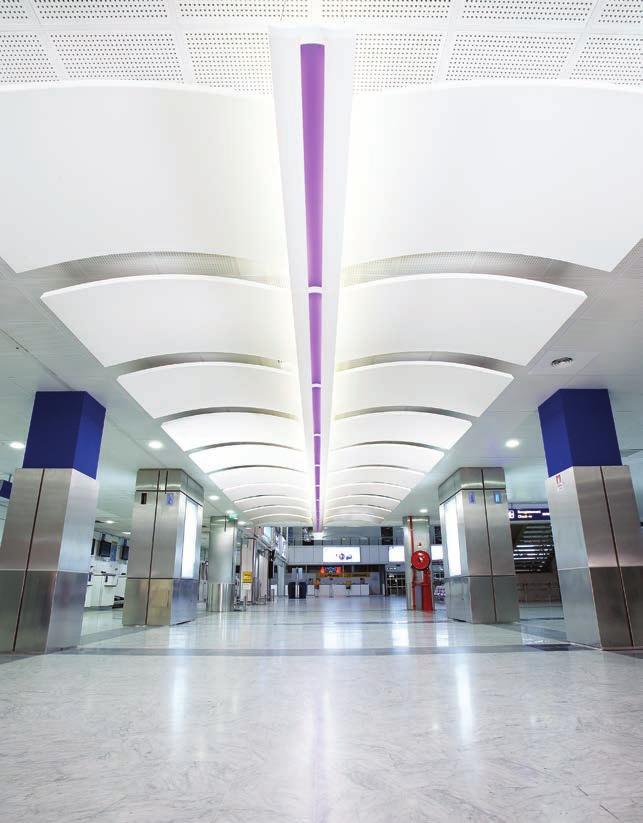

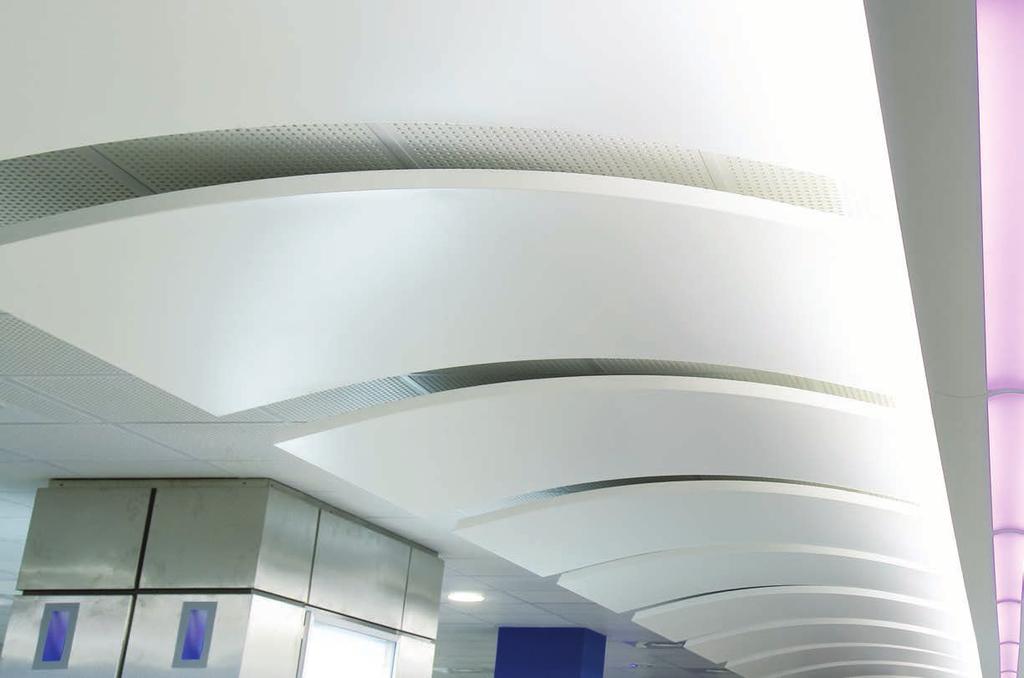

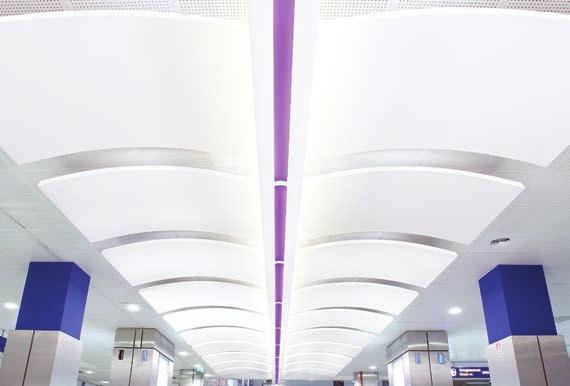

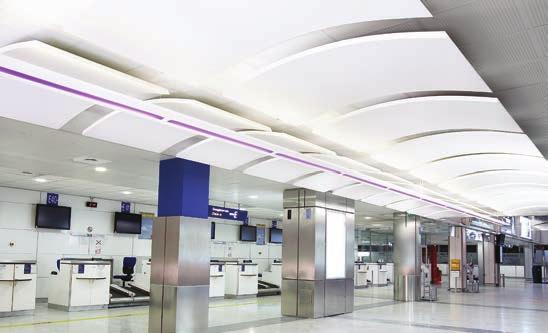

35 MEGOLDÁS Az építészekkel való egyeztetés során egy fehér madárhoz hasonló vizuális hatás elérése volt a cél. A FÉM ívelt álmennyezet lapok tökéletes megoldást nyújtottak a kívánt vizuális hatás elérése érdekében. Amikor az Armstrong FÉM ívelt álmennyezeteit felszerelték, és hozzáadták a lineáris világítást egy fehér repülõ madár szárnya volt látható! Ezen túl az álmennyezetek jelentõsen csökkentették a hangvisszaverõdést is a térben. METAL Canopy #24_Floating-Ceiling-Brochure_2015.indd 35 17/11/15 20:39

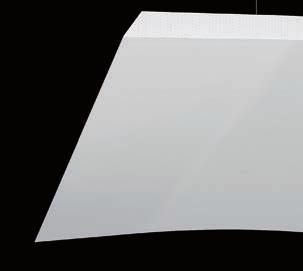

36 FÉM ÁLMENNYEZET Az Armstrong FÉM álmennyezet lapjai speciális kialakítású elemekbõl áll, amelyek lehetnek homorú, domború, vagy sík alakúak. Ha ezeket az ívelt akusztikus álmennyezeteket meglévõ mennyezet alatt függesztjük fel, vagy látszó szerkezetben, rendkívüli drámai és vizuális hatást keltenek. Egyenként vagy csoportokba rendezve is felfüggeszthetõk, és így szinte ritmust sugallnak. PROJEKT: Hôtel de ville de Châteaugiron (Franciaország) :::::::: ÉPÍTÉSZ TERVEZÕ: Monts et Merveilles & Phénomène Architecture MEGOLDÁS: FÉM homorú és domború álmennyezet #24_Floating-Ceiling-Brochure_2015.indd 36 17/11/15 20:39

37 METAL CANOPY Fém Lebegõ álmennyezetek :::: 37 JELLEMZÕ TULAJDONSÁGOK Fém: könnyen tisztítható és egyszerûen karbantartható Elegáns dizájn, nincs látható keret Egyenként, sorban, vagy csoportosan is felszerelhetõ tervezze meg saját elrendezését Az akusztikai teljesítmény javítása érdekében segíti a hangelnyelést és csökkenti a visszhangot Három paneltípus sík, homorú és domború Egyedi formák, perforált minták és színek JELLEGZETES ALKALMAZÁSI TERÜLETEK Bemutatótermek Elõcsarnokok Közlekedési csomópontok Tárgyalótermek Kiskereskedelmi egységek Várócsarnokok FIZIKAI ADATOK Méretek: 1890 x 1181 x 40 mm Szín: RAL Kérésre további színek kaphatók. Élképzés: - Homorú/domború: szélessége 47, hosszabb él 90 - Sík: minden oldalon 47. Perforáció: Rg 0701 (látható felület). Kérésre egyedileg perforált elemek is kaphatók. RENDELKEZÉSRE ÁLLÓ FORMÁK Metszetrajz min 200 mm max 1900 mm 156 mm 40 mm 40 mm min 200 mm max 1900 mm 156 mm min 200 mm max 1900 mm 40 mm HOMORÚ DOMBORÚ SÍK AKUSZTIKAI TELJESÍTMÉNY Akusztikai adatok 1000 mm légtér Méretek EAA - Sabines* FÉM álmennyezet 1890 x 1181 mm 2,50 * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. Különálló hangelnyelés Optima Curved canopy / Metal Canopy A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. 90 % rel. párat. EN EEA Euroclass B-s2, d0 Sík: 27 kg/db Homorú/Domború: 33 kg/db max. 80% EN ISO & 3 Fényvisszaverõdés 30% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 37 17/11/15 20:39

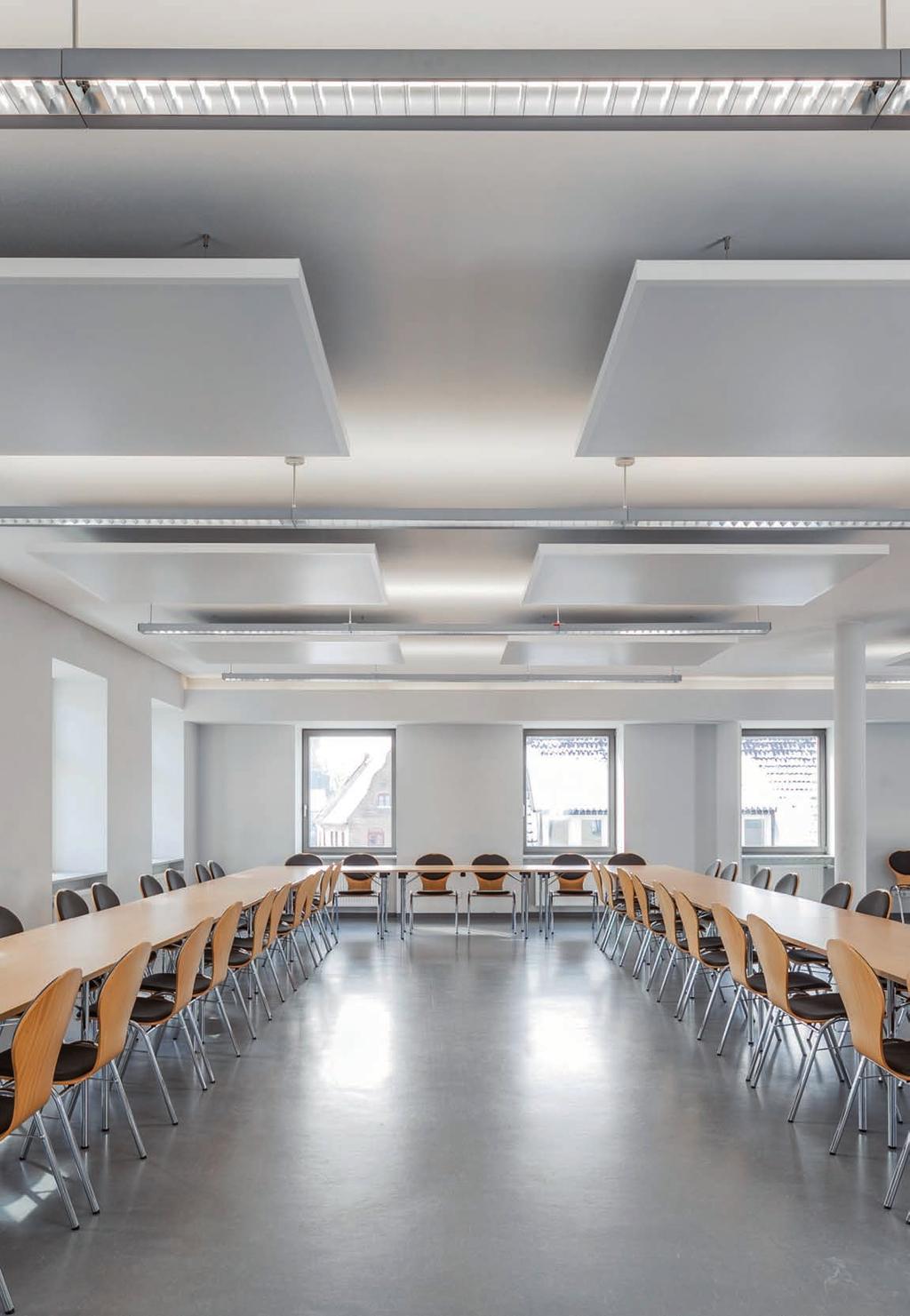

38 KÖNNYÛ MENNYEZET Az EASY Canopy egy sík fém álmennyezet, amely négyzet és téglalap alakban is kapható. Tartós fémbõl készült, és az épületek legtöbb területén felszerelhetõ, mindig magas értéket képviselõ megjelenést nyújt. PROJEKT: Közösségi terem, Penzlin (Németország) ::::::::::::::::::: ÉPÍTÉSZ TERVEZÕ: Amt für Ordnung Bau und Wirtschaft Stadt Penzlin MEGOLDÁS: EASY Canopy #24_Floating-Ceiling-Brochure_2015.indd 38 17/11/15 20:39

39 EASY CANOPY fém Lebegõ álmennyezetek :::: 39 JELLEMZÕ TULAJDONSÁGOK Magas értéket képviselõ megjelenés Fém: ellenálló és tartós Két szabványos forma, megkönnyíti a választást Kiváló hangelnyelési teljesítmény JELLEGZETES ALKALMAZÁSI TERÜLETEK Irodák Tárgyalótermek Kiskereskedelmi egységek Elõadótermek Többfunkciós csarnokok Étkezdék FIZIKAI ADATOK Szín: Fehér RAL 9010 Élképzés: Szögletes él Perforáció: Rd 1522 RENDELKEZÉSRE ÁLLÓ FORMÁK Modul: 1200 x 1200 mm Modul: 1200 x 1800 mm AKUSZTIKAI TELJESÍTMÉNY Akusztikai adatok 1000 mm légtér Méretek EAA - Sabines* EASY álmennyezet 1200 x 1200 mm 2,18 EASY álmennyezet 1200 x 1800 mm 3,15 * Átlagosan Hz, laboratóriumi mérések: az egységek 1000 mm-en felfüggesztve, az EN ISO 354:2003 szabványnak megfelelõen. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további akusztikai és teljesítményre vonatkozó információra van szüksége. Különálló hangelnyelés A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. EN % max. EN ISO & 3 90 % rel. párat. EEA Euroclass A x 1200 mm: 13 kg/db Fényvisszaverõdés 1200 x 1800 mm: 21 kg/db 30% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 39 17/11/15 20:39

40 D-CLIP / D-H 700 Az Armstrong D-CLIP és D-H 700 rendszerei lebegõ moduláris megoldások, amelyek optimális rugalmasságot biztosítanak. A termékválaszték bepattintható és ráakasztható téglalap alakú paneleket tartalmaz, melyek elrendezésével különleges kialakítás valósítható meg. A moduláris rendszer lehetõvé teszi olyan kiszolgáló rendszerek beépítését, mint a hûtõ- és fûtõ elemek. Az Armstrong felfüggesztési rendszerrel együtt alkalmazva lehetõvé válik, hogy külön mérnöki munka nélkül is beszerelhetõ legyen minimális magasságon. PROJEKT: Siemens, Róma (Olaszország) :::::::: ÉPÍTÉSZ TERVEZÕ: Grouppo SPA MEGOLDÁS: D-H 700 #24_Floating-Ceiling-Brochure_2015.indd 40 17/11/15 20:39

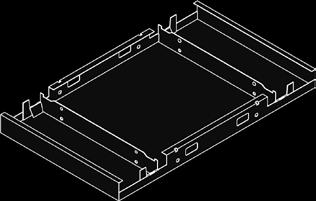

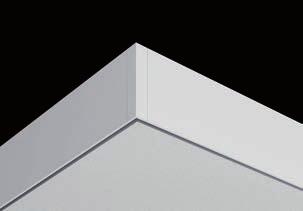

41 D-CLIP / D-H 700 Fém Lebegõ álmennyezetek :::: 41 JELLEMZÕ TULAJDONSÁGOK Moduláris koncepció az optimális rugalmasság érdekében Alacsony rendszermagasság Modern megoldás látható beton mennyezet esetén Lehetõvé teszi olyan kiszolgáló rendszerek beépítését, mint a hûtõ- és fûtõ elemek Kérésre külön méretek, színek és perforáció is rendelkezésre áll Fém: könnyen tisztítható és egyszerûen karbantartható JELLEGZETES ALKALMAZÁSI TERÜLETEK Irodák Tárgyalótermek Kiskereskedelmi egységek Elõadótermek Többfunkciós csarnokok Étkezdék RENDELKEZÉSRE ÁLLÓ RENDSZEREK D-CLIP Bepattintós megoldás téglalap alakú lapokhoz Szögletes él Méretek Hossz: mm Szélesség: mm D-H 700 Beakasztós megoldás téglalap alakú lapokhoz Szögletes él Méretek Hossz: mm (25 mm-es lépésekben) Szélesség: mm (25 mm-es lépésekben) A további részletes adatokat a termék adatlapja tartalmazza, vagy forduljon az Armstronghoz. KONFIGURÁCIÓK Záró Szabvány Szabvány Szabvány Záró Egyetlen Moduláris lehetõség Egyetlen lap D-CLIP D-H 700 Szabvány lap Záró lap Egyetlen lap Szabvány lap Záró lap Egyetlen lap 90 % rel. párat. A2-s2,d0 (szabvány gyapot) vagy A1 (kérésre) 85% max. EN ISO & 3 Fényvisszaverõdés 30 év rendszergarancia max. 30% ISO Újrahasznosított tartalom #24_Floating-Ceiling-Brochure_2015.indd 41 17/11/15 20:39

42 AXIOM ÁLMENNYEZET TERMÉKVÁLASZTÉK AXIOM C és KE CANOPY Moduláris rendszerek AXIOM kör alakú és ívelt álmennyezet Moduláris rendszerek AXIOM L álmennyezet Moduláris rendszerek ESETTANULMÁNY Projekt: Harton Technology College Építész tervezõ: Ryder Architecture Fõvállalkozó: Carillion Álmennyezet fõvállalkozó: Farpod Terület: 6 000m 2 Armstrong megoldások: DUNE Max Tegular, PARAFON HYGIEN, OPTIMA lap, AXIOM 100 mm-es profil Az AXIOM álmennyezetek készletben szállított moduláris álmennyezeti rendszerek, több méretben, formában és tervezési lehetõséggel kaphatók, a szabvány lapokkal lenyûgözõ tereket eredményezõ, lebegõ álmennyezeteket lehet létrehozni. Alakítson ki határtalanul változatos izgalmas lebegõ álmennyezeteket. Különlegesen megtervezett és elõszabott szakaszok és tartozékok használata, akár készen kapható szabvány formában, akár egyéni igényre alakítva. A profilok teljes színválasztékban rendelkezésre állnak a 15 és a 24 mm-es függesztõ rendszerekhez, beleértve a különleges kialakítású tartósín és panel megoldásokat, továbbá ásványszálas, fém, vagy fa választékunkhoz is illeszthetõ. Jól konfigurálható Esztétikus eredményt nyújt Bármilyen alakzat négy vagy több oldallal A megfelelõ lapokkal együtt alkalmazva kiváló akusztikai tulajdonságokat nyújt. Bármely RAL-színben legyártható. Gyorsan felszerelhetõ, csökkentve a munkaerõ-költségeket Készlet formában tervezve és csomagolva, így a vevõ mindig biztos lehet a tökéletes végeredményben. #24_Floating-Ceiling-Brochure_2015.indd 42 17/11/15 20:39

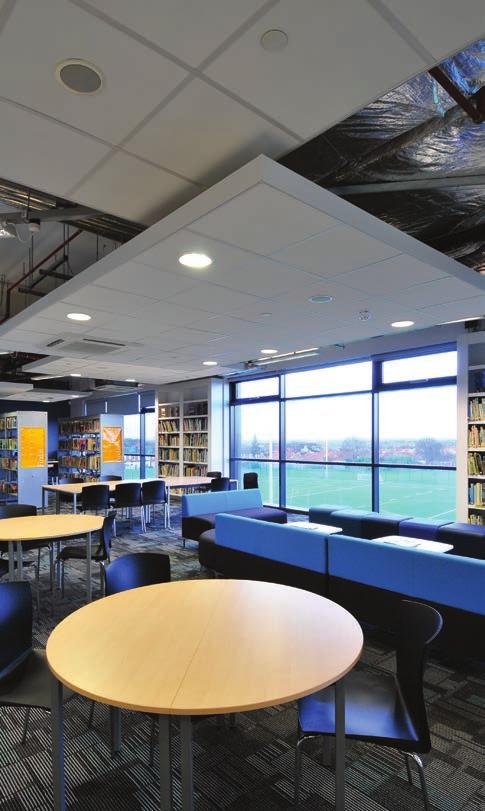

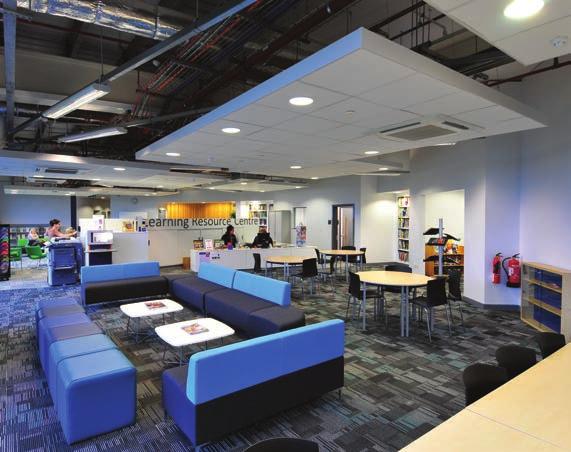

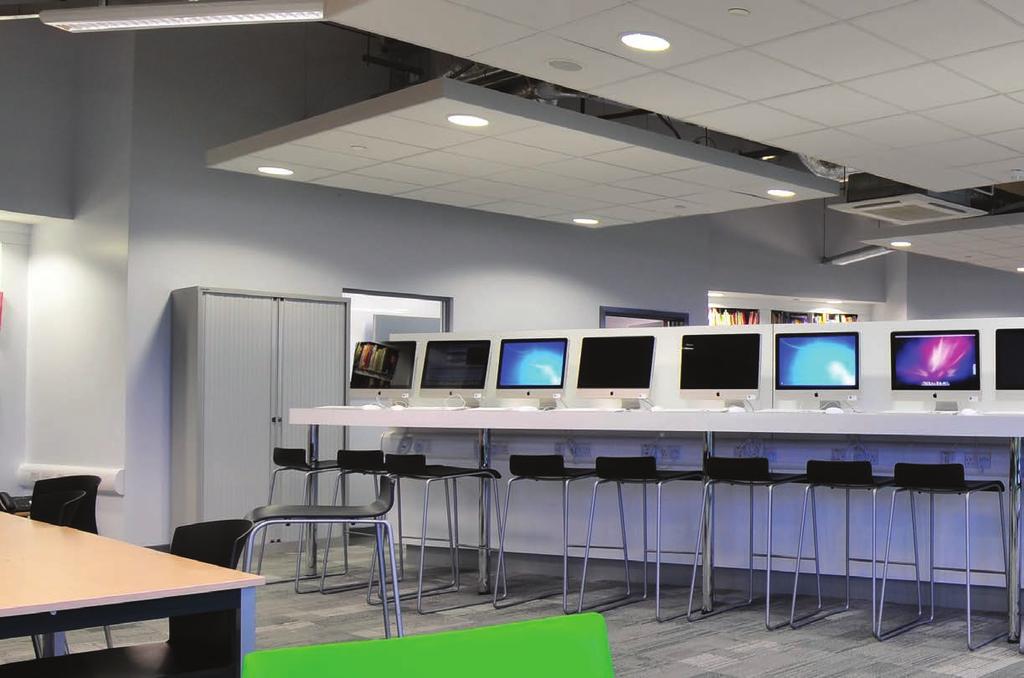

43 VÉLEMÉNYEK Az olyan kulcsfontosságú területeken, mint például a képzési központ, rendkívül fontos az akusztikai szempontok figyelembe vétele, így az álmennyezet kialakításánál ezeken a területeken gondosan kellett eljárni, hogy biztosítsák a megfelelõ akusztikai szintet, miközben megmarad a nyitott mennyezetre és kiszolgáló elemekre vonatkozó tervezési elképzelés is. Az Optima lapokkal kialakított AXIOM C álmennyezeti tutaj segítségével ez sikerült is, és az új területeken mindenhol vibráló és informatív terek sorozatát hoztuk létre. Mark Spraggon, Ryder Architecture AXIOM C álmennyezet PARAFON HYGIEN DUNE MAX OPTIMA #24_Floating-Ceiling-Brochure_2015.indd 43 17/11/15 20:40

44 AXIOM álmennyezet Az AXIOM álmennyezetek készletben szállított moduláris álmennyezeti rendszerek, több méretben, formában és tervezési lehetõséggel kaphatók, a szabvány lapokkal lenyûgözõ tereket eredményezõ lebegõ álmennyezeteket lehet létrehozni. PROJEKT: Auburn Egyetem Diákétkezõ, Auburn, Alabama :::::::: ÉPÍTÉSZ TERVEZÕ: Williams Blackstock Architects, Birmingham, Alabama MEGOLDÁS: AXIOM kör alakú álmennyezet és ULTIMA + Vector #24_Floating-Ceiling-Brochure_2015.indd 44 17/11/15 20:40

45 AXIOM álmennyezet Moduláris rendszerek Lebegõ álmennyezetek :::: 45 JELLEMZÕ TULAJDONSÁGOK Kellemesebb beltéri akusztika: kisebb hangvisszaverõdés a térben kisebb zajszint a térben jobb beszédértés Letisztult, kortárs vizuális megjelenés, kevesebb akasztóval Lapok, több lapos elemek, több méretû dizájn lehetõségek Tartósínek megfelelõ színekben Méretre vágott szegélyzáró elem: Gyárilag megtervezett a kiváló pontosság és minõség érdekében Elõszerelt megtört sarkok Gyárból az összeszerelés helyére, egy készletben Nincs szükség vágásra Nincs hulladék Elrendezés és méretezés teljes méretû lap felszereléséhez 11. LÉPÉS: VÁLASSZA KI A KÍVÁNT AXIOM ÁLMENNYEZET MÉRETÉT ÉS FORMÁJÁT AXIOM C álmennyezet 3,0 m 2,4 m 1,8 m 1,2 m 1,2 m AXIOM kör alakú ívelt álmennyezet 1,8 m Ø 1,8 m Ø 2,4 m 2,4 m 3,0 m AXIOM C álmennyezet SL2 panelekkel. AXIOM KE álmennyezet AXIOM ívelt álmennyezet 3,0 m 2,4 m 1,8 m 1,2 m 1,2 m 1,8 m 1,8 m x 2,4 m 1,8 m x 3 m 2,4 m 2,4 m x 2,4 m 2,4 m x 2,4 m 3,0 m 3 m x 3 m AXIOM L álmennyezet 3,0 m 1,8 m 1,2 m 1,8 m 2,4 m Az egyénre szabott készletekkel, választható álmennyezeti lapokkal, méretekkel és a mûszaki teljesítménnyel kapcsolatban, kérjük, forduljon az Armstrong Mûszaki Értékesítési szolgálathoz. #24_Floating-Ceiling-Brochure_2015.indd 45 17/11/15 20:40

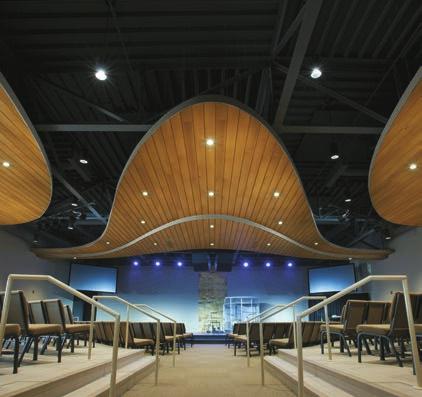

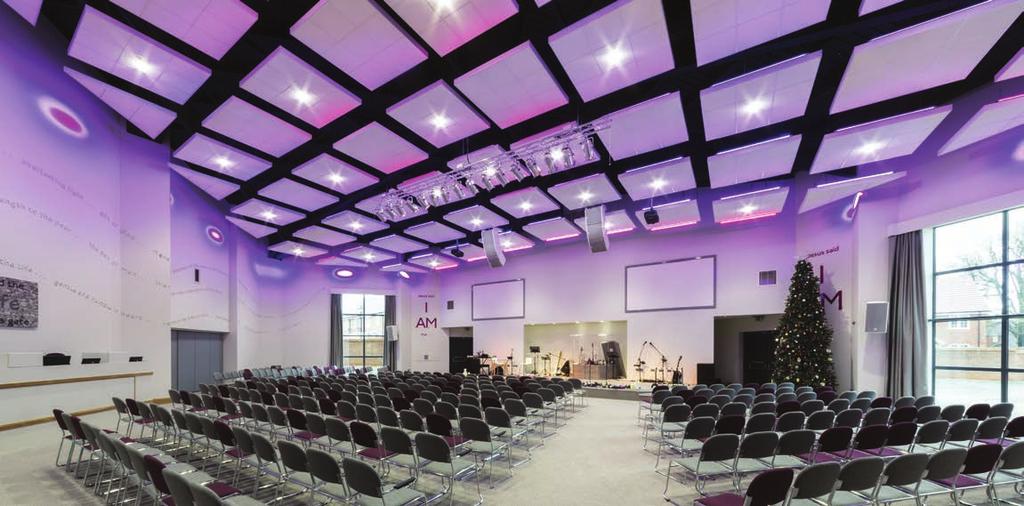

46 AXIOM ÁLMENNYEZET PROJEKT: Kings Church Amersham (Egyesült Királyság) :::::::: ÉPÍTÉSZ TERVEZÕ: Byrom Clark Roberts MEGOLDÁSOK: AXIOM C Canopy Rectangular, Special AXIOM C Canopy Triangular, DUNE Supreme #24_Floating-Ceiling-Brochure_2015.indd 46 17/11/15 20:40

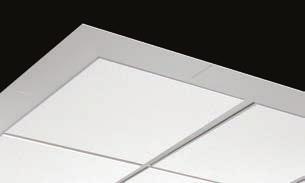

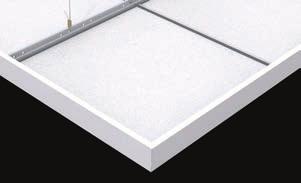

47 Lebegõ álmennyezetek :::: 47 AXIOM ÁLMENNYEZET Moduláris rendszerek 2. LÉPÉS: VÁLASSZA KI A KÍVÁNT ÁLMENNYEZETI LAP ANYAGÁT ÉS SZÍNÉT 33. LÉPÉS: VÁLASSZA KI A KÍVÁNT AXIOM ÁLMENNYEZET TÍPUSÁT ÉS MAGASSÁGÁT Ásványszálas Fém Fém alapon fa hatás AXIOM Profil négyzet és téglalap álmennyezeti lapokhoz AXIOM Profil kör alakú és ívelt álmennyezethez Lap/Tegular lap és AXIOM C álmennyezeti lap profil Tegular lap és AXIOM KE álmennyezet Vector profilhoz AXIOM lap/tegular profil Vector lap fordított AXIOM C álmennyezeti lappal Vector profil Vector lap és AXIOM KE álmennyezeti lap Vector profilhoz AXIOM L álmennyezeti lap/tegular profil LÉPÉS: VÁLASSZA KI AZ AXIOM PROFIL SZÍNÉT Szabvány tartósín színek A festés korlátai miatt a termék színe ettõl eltérhet.. Global White RAL LÉPÉS: KÉSZLETEK ÉS LAPOK MEGADÁSA A szabvány álmennyezet modulokat az adott AXIOM álmennyezet cikkszáma alapján találja meg (a megfelelõ Axiom katalógusban felsorolva). A cikkszámok az adott függesztõ rendszerre utalnak (azaz 24 vagy 15 mm-es). A lapokat a készletek nem tartalmazzák. A további részleteket a fõ Armstrong katalógusban, illetve a honlapon találja meg. Kérésre további RAL színek kaphatók. Különleges tervek Világítás integrálásának lehetõsége Kérésre egyedi formák is kaphatók #24_Floating-Ceiling-Brochure_2015.indd 47 17/11/15 20:40

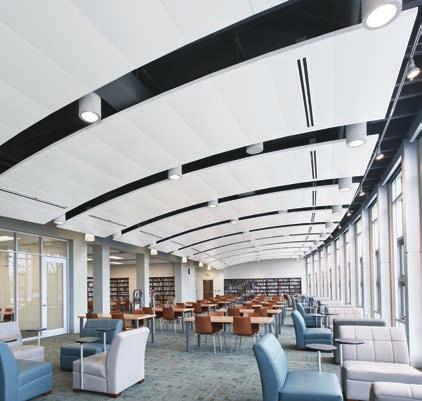

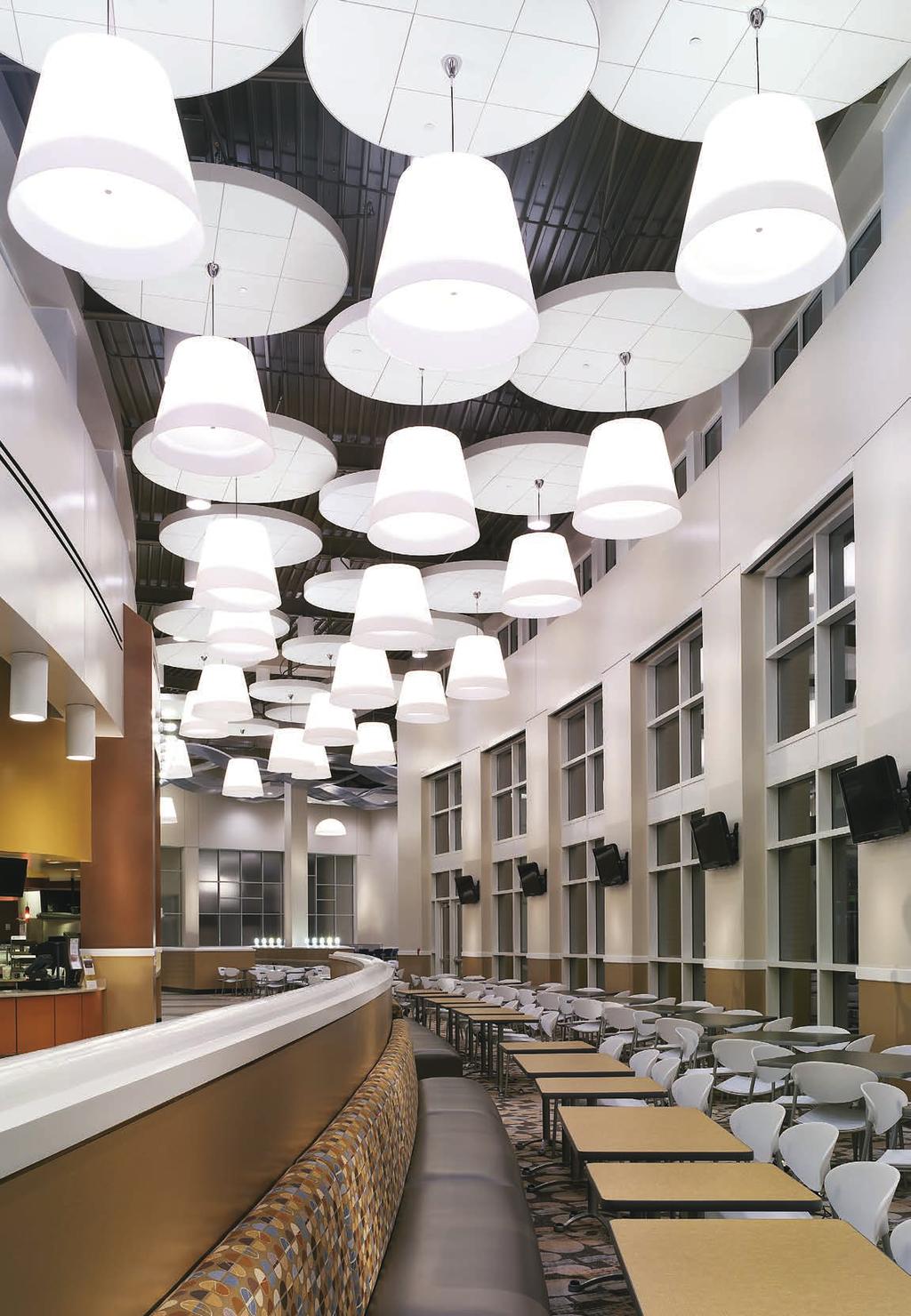

48 AXIOM ÁLMENNYEZET PROJEKT: Lawrence University Richard and Margot Warch Campus Center, Appleton, Wisconsin ÉPÍTÉSZ TERVEZÕ: Uihlein-Wilson Architects, Inc., Milwaukee, WI KSS Architects, Princeton, NJ MEGOLDÁS: AXIOM C álmennyezet Fém alapon fa hatás #24_Floating-Ceiling-Brochure_2015.indd 48 17/11/15 20:40

49 Lebegõ álmennyezetek :::: 49 AXIOM ÁLMENNYEZET Moduláris rendszerek AKUSZTIKAI TELJESÍTMÉNY AXIOM ÁLMENNYEZET HANGELNYELÉSI ADATOK Sabine (átlag 500, 1k, 2k, 4k, Hz) Akusztikai adatok 1000 mm légtér 7 GARANCIA 30 ÉV rendszergarancia Hangelnyelési egyenérték álmennyezetenként (Sabine) PERLAOP OPTIMA 15 mm 3,6 m 2 Fém Mikroperforált Rd1522 Oktávsáv frekvencia (Hz) A számítások és módszerek további részleteirõl kérjen tájékoztatást az Armstrongtól. EGYEDI MEGOLDÁSOK Mivel az AXIOM profilok sok formában és méretben választhatók, segítségükkel hangsúlyozhatók a tér egyedi vizuális elemei, vagy még nagyobb kreativitásra nyílik lehetõség a mennyezeti tér tematikus kialakítása során. További információért lépjen kapcsolatba az Armstronggal. #24_Floating-Ceiling-Brochure_2015.indd 49 17/11/15 20:40

50 Szerelvények beépítése Az Armstrong olyan lamellákat, álmennyezeteket és lebegõ moduláris álmennyezeteket kínál, amelyek összehangolhatók az épület szolgáltatásaival, és az így kialakított beltéri környezetek akusztikai érzete, kellemes vizuális és hõérzete, valamint biztonsága hozzájárul az ott lakók vagy dolgozók jó közérzetéhez. :::::::: Twydall iskola (Egyesült Királyság) ÁSVÁNYSZÁLAS / OPTIMA ÁLMENNYEZET TERMÉKVÁLASZTÉK Az OPTIMA álmennyezetek széles formaválasztéka kiváló dizájn lehetõséget jelentenek. Kisebb, könnyû szerelvények beépítésénél, kérjük, gondolja át a tömeg megtartásának módját annak biztosítása érdekében, hogy a termék teljesítménye fennmaradjon. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további információra van szüksége. :::::::: Hotel Rozani Ga (Lengyelország) #24_Floating-Ceiling-Brochure_2015.indd 50 17/11/15 20:40

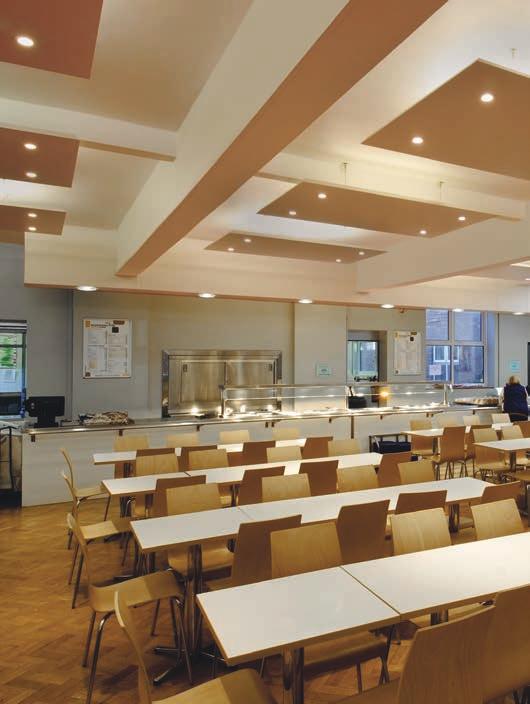

51 Lebegõ álmennyezetek :::: 51 :::::::: Kings Church Amersham (Egyesült Királyság) AXIOM ÁLMENNYEZET TERMÉKVÁLASZTÉK AZ AXIOM C vagy AXIOM KE rendszerrel készült lebegõ álmennyezetek Armstrong álmennyezeti lapokat és tartósíneket alkalmaznak, így rendszerint a hagyományos faltól-falig álmennyezetekhez tervezett szokásos kiszolgáló elemek is használhatók- A szerelvények beépíthetõk az AXIOM álmennyezetekbe, de oda kell figyelni a szerelvények tömegének megtartására, különösen nagyobb és nehezebb elemek esetében. Kérjük, lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoportjával, ha további információra van szüksége. :::::::: Swareflex Company (Svájc) FÉM ÁLMENNYEZET TERMÉKVÁLASZTÉK A fém jellegénél fogva jobban alkalmas a szerelvények Armstrong FÉM álmennyezetekbe való beépítésére. A világítótestek beépíthetõk a sík fém álmennyezetekbe, míg a domború és homorú fém álmennyezetek esetében ehhez szükséges a projektvezetés támogatása. Lépjen kapcsolatba az Armstrong Mûszaki Értékesítési csoporttal, ha további információra van szüksége. :::::::: St. Bede iskola (Egyesült Királyság) #24_Floating-Ceiling-Brochure_2015.indd 51 17/11/15 20:41

52 Technikai információk Tûzbesorolás A nemzeti építészeti elõírások (adott esetben) elõírják, hogy az épületek feleljenek meg a felhasználási területre vonatkozó Euroclass tûzzel szembeni viselkedés szerinti besorolás követelményeinek. Az Armstrong termékek tûzzel szembeni viselkedését a harmonizált európai szabványok szerint bevizsgálták, és azok megfelelnek a minimális teljesítmény-követelményeknek. Fényvisszaverõdés Ha a függesztett álmennyezetekrõl nagymértékû a fényvisszaverõdés, az jelentõsen hozzájárulhat ahhoz, hogy a beltéri környezet minden része megfelelõ megvilágítást kapjon, továbbá segít csökkenteni a túlzott villamosenergia-fogyasztást. Az Armstrong harmadik fél által, akkreditált laboratóriumokban, termékei széles körén folytat kiterjedt vizsgálatokat az EN ISO és 3 szabványoknak megfelelõen (az EN szabványban meghatározottak szerint). A tesztek eredményeképpen kapott fényvisszaverõdési értékeket feltüntetjük a termékek adatlapján. Akusztikai teljesítmény Egy tér használói legyen az iroda, osztályterem, üzlet, vagy más hasonló környezeti a következõket igénylik: Beszédérthetõség hallani és érteni Bizalmas környezet áthallás kizárása Koncentráció zavarás kiküszöbölése Az álmennyezetek és a lamellák jó hangelnyelése jobb akusztikai környezetet teremt. Újrahasznosított tartalom Az Armstrong termékek elõállításához különféle újrahasznosított nyersanyagokat használnak. Az egyes termékek újrahasznosított anyagtartalmát szakirodalmunk tartalmazza az ISO 14021:2004 szabványnak megfelelõen. Nedvességgel szembeni ellenálló-képesség Az álmennyezeteknek egyre több olyan helyzetnek kell megfelelniük ahol a páratartalom komoly kihívást jelent, mint például a gyorsított építési programok, szakaszos fûtéssel és hûtéssel ellátott épületek, olyan épületek, ahol sok ember fordul meg, vagy olyan szerkezetek, amelyek a külsõ környezet felé nyitottak, stb. Annak érdekében, hogy megfeleljen ezeknek a követelményeknek, az Armstrong olyan lebegõ álmennyezetek széles választékát kínálja, amelyek alkalmasak akár 90%-os relatív páratartalmú körülmények közötti alkalmazásra is. Tisztítás A tisztíthatóság a termék típusától, és anyagától függ. Részletes információkért, kérjük, forduljon fõ katalógusunkhoz, vagy az Armstronghoz. #24_Floating-Ceiling-Brochure_2015.indd 52 17/11/15 20:41

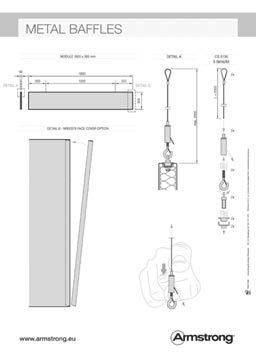

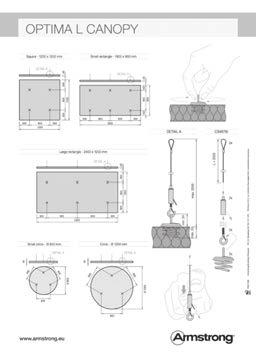

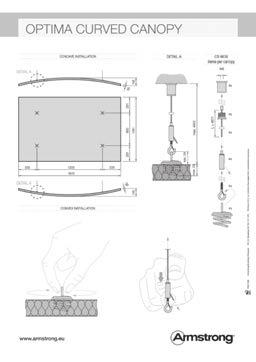

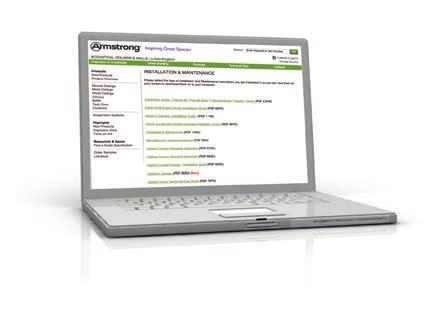

53 Lebegõ álmennyezetek :::: 53 Szerelési segédletek AXIOM C Canopy AXIOM C álmennyezet AXIOM KE Canopy AXIOM KE álmennyezet METAL Canopy FÉM álmennyezet OPTIMA Canopy OPTIMA álmennyezet OPTIMA csoportos kialakítás OPTIMA Curved Canopy OPTIMA ívelt álmennyezet OPTIMA L Canopy OPTIMA L álmennyezet OPTIMA Baffles OPTIMA lamellák METAL Baffles FÉM lamellák... honlapunkon a felszerelést segítõ videókat is talál. #24_Floating-Ceiling-Brochure_2015.indd 53 17/11/15 20:41
