1 TRIMOTERM TŰZGÁTLÓ PANELEK

2 Tartalom 1 TRIMOTERM TŰZGÁTLÓ PANELEK 2 Trimoterm Power 6 Trimoterm Perform 10 Trimoterm Sound 13 TRIMOTERM PANEL TÍPUSOK ÉS PROFILOK 14 Trimoterm panel típusok 16 Trimoterm panel profilok 19 TRIMOTERM HOMLOKZATPANELEK DÍSZÍTŐ ÉS RÖGZÍTŐ ELEMEI 20 Trimoterm homlokzatpanelek díszítő és rögzítő elemei 21 Trimoterm homlokzatpanelek díszítő elemei

3 TRIMOTERM TŰZGÁTLÓ PANELEK A tűzálló Trimoterm homlokzati- és tetőrendszer kiváló minőségű, sokoldalú és környezetbarát építési termék, amely a legszigorúbb tűzállósági, zajcsillapítási és hőszigetelési követelményeknek is megfelel. A funkcionalitás és tartósság tökéletes kombinációját nyújtja, mialatt támogatást nyújt az építészeti önkifejeződésnek. Rendelkezésre áll az összeillő elemek teljes rendszere illetve az országok sajátos követelményei és előírásainak megfelelő Trimoterm, mely széles körben használható külső homokzatként és tetőként, belső válaszfalakként, tűzfalakként és mennyezetekként. Az erősen tűzálló, kiváló hőszigetelő és hangszigetelő, valamint higiéniai szempontból is első osztályú Trimoterm panelek sikeresen alkalmazhatók a legigényesebb környezetekben, például az energiatermelésben és az élelmiszerfeldolgozásban, sőt a gyógyszergyártásban is. Előnyök: Kiváló minőség Erős tűzállóság akár 240 percig Kiváló hő- és hangszigetelés Piacvezető vízállóság és légzárási teljesítmény A legmagasabb BREEAM A+ osztályzat Felsőkategóriás szerkezeti szilárdság Rugalmas esztétikai lehetőségek Világszerte megvalósult projektek és tanúsítványok Magas szintű ügyféltámogatás Termékválaszték: Trimoterm Power Kiváló hőszigetelésű és szerkezeti támköztávolságú homlokzati- és tetőrendszer Trimoterm Perform Sokoldalú, teherbíró és helytakarékos homlokzati- és tetőrendszer Trimoterm Sound Kiemelkedően jó zajszigetelésű homlokzati rendszer 1

4 TRIMOTERM POWER Kiváló hőszigetelés Statikus szilárdság Akár 100%-kal gyorsabb szerelhetőség Költség- és energiatakarékosság Állandó beltéri hőmérséklet és levegőminőség 2

5 TRIMOTERM POWER T A Trimoterm Power T homlokzati- és tetőrendszer rendkívüli hőszigetelést, állandó beltéri hőmérsékletet, levegőminőséget és energiamegtakarítást biztosít a hőveszteségek és üzemi ráfordítások csökkentésével, még a legnehezebb éghajlati környezetekben is. MŰSZAKI JELLEMZŐK HOMLOKZATI PANELEK Panel vastagság, mm Tömeg, kg/m 2 FTV 13,50 14,40 16,20 18,00 19,80 21,00 22,50 24,50 27,00 30,60 Tömeg, kg/m 2 FTV HL 13,70 14,60 16,40 18,20 20,00 21,20 22,70 24,70 27,20 30,80 EI tűzállóság FTV (EN 14509) / / EI60 EI120 EI180 EI tűzállóság FTV HL (EN 14509) / EI20 EI60 EI120 EI180 EI240 U hővezetés W/m 2 K (EN 14509) 0,69 0,58 0,45 0,36 0,30 0,28 0,25 0,21 0,19 0,16 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) A szigetelő mag gyúlékonysága (EN ) Vízáteresztő képesség (EN 14509) / / / / Nem-éghető, A1 osztály A osztály (1200Pa) 30 (-1;-3) EN Tanúsítvány sz. 650a LPS 1208 szerint Tanúsítvány sz. 650b LPS 1181 szerint Tanúsítvány sz. 650d LPS 1181 szerint Environmental Profiles Scheme ENP516 TETŐPANELEK Panel vastagság, mm Tömeg, kg/m 2 SNV 15,70 17,50 19,30 21,10 23,90 25,90 28,40 REI tűzállóság (EN 14509) REI30 REI120 U hővezetés W/m 2 K (EN 14509) 0,58 0,44 0,36 0,30 0,24 0,21 0,18 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) A szigetelő mag gyúlékonysága (EN ) Vízáteresztő képesség (EN 14509) / / / / / / / Nem-éghető, A1 osztály B osztály (900Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint, Tanúsítvány sz. 650b LPS 1181 szerint Environmental Profiles Scheme ENP516 3

6 TRIMOTERM POWER S A Trimoterm Power S homlokzati rendszer nagyobb szerkezeti átívelést biztosít, mialatt nagyobb szilárdságot ér el, ami képes ellenállni a nagy szélterhelésnek. A Trimoterm Power S akár 100%-kal gyorsabban szerelhető és tartósabb. MŰSZAKI JELLEMZŐK HOMLOKZATI PANELEK Panel vastagság, mm Tömeg, kg/m 2 FTV 14,60 15,80 18,10 20,40 22,60 24,10 26,10 28,60 31,80 36,30 Tömeg, kg/m 2 FTV HL 14,80 16,00 18,30 20,50 22,80 24,30 26,30 28,80 32,00 36,50 EI tűzállóság FTV (EN 14509) / EI30 EI60 EI120 EI180 EI240 EI tűzállóság FTV HL (EN 14509) / EI30 EI60 EI120 EI180 EI240 U hővezetés W/m 2 K (EN 14509) 0,77 0,66 0,50 0,41 0,34 0,31 0,28 0,24 0,21 0,17 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) / 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) A szigetelő mag gyúlékonysága (EN ) Nem-éghető, A1 osztály Vízáteresztő képesség (EN 14509) A osztály (1200Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint, Tanúsítvány sz. 650b LPS 1181 szerint, Tanúsítvány sz. 650d LPS 1181 szerint 4

7 5

8 TRIMOTERM PERFORM Kiemelkedő teljesítmény Sokoldalú alkalmazás Hosszú élettartam Különleges projektkövetelmények teljesítése 6

9 TRIMOTERM PERFORM R A Trimoterm Perform R első osztályú homlokzati- és tetőrendszer, amely szinte minden épületen alkalmazható, kívül és belül egyaránt. MŰSZAKI JELLEMZŐK HOMLOKZATI PANELEK Panel vastagság, mm Tömeg, kg/m 2 FTV 14,00 15,00 17,00 19,00 21,00 22,30 24,00 26,20 29,00 33,00 Tömeg, kg/m 2 FTV HL 14,20 15,20 17,20 19,20 21,20 22,50 24,20 26,40 29,20 33,20 EI tűzállóság FTV (EN 14509) / / EI60 EI120 EI180 EI tűzállóság FTV HL (EN 14509) / EI20 EI60 EI120 EI180 EI240 U hővezetés W/m 2 K (EN 14509) 0,74 0,63 0,48 0,39 0,33 0,30 0,26 0,23 0,20 0,17 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) / 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) A szigetelő mag gyúlékonysága (EN ) Nem-éghető, A1 osztály Vízáteresztő képesség (EN 14509) A osztály (1200Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint Tanúsítvány sz. 650b LPS 1181 szerint Tanúsítvány sz. 650d LPS 1181 szerint TETŐPANELEK Panel vastagság, mm Tömeg, kg/m 2 SNV 16,30 18,30 20,30 22,30 25,30 27,60 30,30 REI tűzállóság (EN 14509) REI30 REI120 U hővezetés W/m 2 K (EN ,64 0,49 0,39 0,33 0,27 0,23 0,20 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) A szigetelő mag gyúlékonysága (EN ) Vízáteresztő képesség (EN 14509) 32 (-1;-4) 33 (-1;-4) Nem-éghető, A1 osztály B osztály (900 Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint Tanúsítvány sz. 650b LPS 1181 szerint 7

10 TRIMOTERM PERFORM C A Trimoterm Perform C sokoldalú, teherbíró és helytakarékos homlokzati- és tetőrendszer olyan alkalmazásokhoz, ahol elsődleges az épület biztonsága és hosszú élettartama. Mindamellett a Trimoterm Perform C gondosan válogatott anyagokból készül, hogy a különböző piacok legmagasabb nemzeti igényeinek megfeleljen. MŰSZAKI JELLEMZŐK HOMLOKZATI PANELEK Panel vastagság, mm Tömeg, kg/m 2 FTV 14,90 16,10 18,50 20,90 23,30 24,90 27,00 29,70 33,00 37,80 Tömeg, kg/m 2 FTV HL 15,10 16,30 18,70 21,10 23,50 25,10 27,10 29,80 33,20 38,00 EI tűzállóság FTV (EN 14509) / EI30 EI60 EI120 EI180 EI240 EI tűzállóság FTV HL (EN 14509) / EI20 EI60 EI120 EI180 EI240 U hővezetés W/m 2 K (EN 14509) 0,75 0,64 0,49 0,40 0,33 0,30 0,27 0,24 0,20 0,17 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) / 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) A szigetelő mag gyúlékonysága (EN ) Nem-éghető, A1 osztály Vízáteresztő képesség (EN 14509) A osztály (1200Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint Tanúsítvány sz. 650b LPS 1181 szerint Tanúsítvány sz. 650d LPS 1181 szerint Environmental Profiles Scheme ENP516 TETŐPANELEK Panel vastagság, mm Tömeg, kg/m 2 SNV 17,50 19,90 22,30 24,70 28,30 31,00 34,30 REI tűzállóság (EN 14509) REI30 REI60 REI120 REI180 U hővezetés W/m 2 K (EN 14509) 0,65 0,50 0,40 0,34 0,27 0,24 0,21 Rw Levegőben terjedő hangok elleni szigetelés (C;Ctr) db (EN 14509) A szigetelő mag gyúlékonysága (EN ) Vízáteresztő képesség (EN 14509) 32 (-1; -4) 33 (-1; -4) Nem-éghető, A1 osztály B osztály (900Pa) EN Tanúsítvány sz. 650a LPS 1208 szerint, Tanúsítvány sz. 650b LPS 1181 szerint 8

11 9

12 TRIMOTERM SOUND Kiváló hangelnyelő Kellemes élet- és munkakörnyezetet biztosít A legszigorúbb hangszigetelési követelményeknek is megfelel Egyszerűen és gyorsan felszerelhető 10

13 TRIMOTERM SOUND Trimoterm Sound panelek kiemelkedő védelmet nyújtanak a káros zaj ellen és hozzájárulnak a kellemes közérzethez környezetünkben. A Trimoterm Sound panelek a hangelnyelést a Trimoterm panelekre jellemző általános szolgáltatásokon felül nyújtják. Egyoldalas perforált szerkezet hangelnyelése DLα = 8 db és a panel hangszigelése 34 db. MŰSZAKI JELLEMZŐK HOMLOKZATI PANELEK Panel vastagság, mm Rw zajcsökkentés, db (EN ISO ) 34 (-2; -4) Hangelnyelés, db (EN ISO 354) 8,30 A panelek műszaki tulajdonságai a Trimoterm Perform és Trimoterm Power műszaki adatai között találhatók. TETŐPANELEK Panel vastagság, mm Rw zajcsökkentés, db (EN ISO ) 34 (-2; -4) Hangelnyelés, db (EN ISO 354) 8,30 A panelek műszaki tulajdonságai a Trimoterm Perform és Trimoterm Power műszaki adatai között találhatók. 11

14 12

15 TRIMOTERM PANEL TÍPUSOK ÉS PROFILOK A Trimoterm homlokzatrendszert kiegészítik különböző fal- és tetőpanel típusok, normal vagy rejtett rögzítésű megoldásokkal. Számtalan panel profil érhető el, növelve a felhasználásukat és a tervezési lehetőségeket, hogy minden építészeti projekt egyedi igényeit kielégítse 13

16 TRIMOTERM PANEL TÍPUSOK A Trimoterm panelek legszélesebb választéka kreatív esztétikai lehetőségeket biztosít, miközben a panelek kiváló műszaki adottságai kreatív szabadságot adnak bármely épülettípus egyéni kialakítására. TRIMOTERM HOMLOKZATPANELEK NORMÁL CSATLAKOZÁSSAL (FTV) A normál csatlakozás (FTV) a Trimoterm panelek alapértelmezett rögzítési módja. Alkalmazható a panelek vízszintes, függőleges és szegmentált szerelésére. A oldal s B oldal A panelhosszúság legfeljebb 14 m. A szabványos panelszélesség 1000 és 1200 mm. Külön rendelésre nem szabványos panelszélesség is gyártható. TRIMOTERM HOMLOKZATPANELEK REJTETT CSATLAKOZÁSSAL (FTV HL) A rejtett rögzítésű rendszer (FTV HL) tiszta homlokzati megjelenést nyújt, látható rögzítés nélkül. A rejtett rögzítésű Trimoterm panelek többnyire függőlegesen kerülnek rögzítésre, azonban bizonyos feltételek és korlátozások mellett, felhasználható különféle vízszintes burkolati alkalmazásához. A oldal B oldal A panelhosszúság legfeljebb 14 m. A szabványos panelszélesség 1000 mm. Külön rendelésre nem szabványos panelszélesség is gyártható. 14

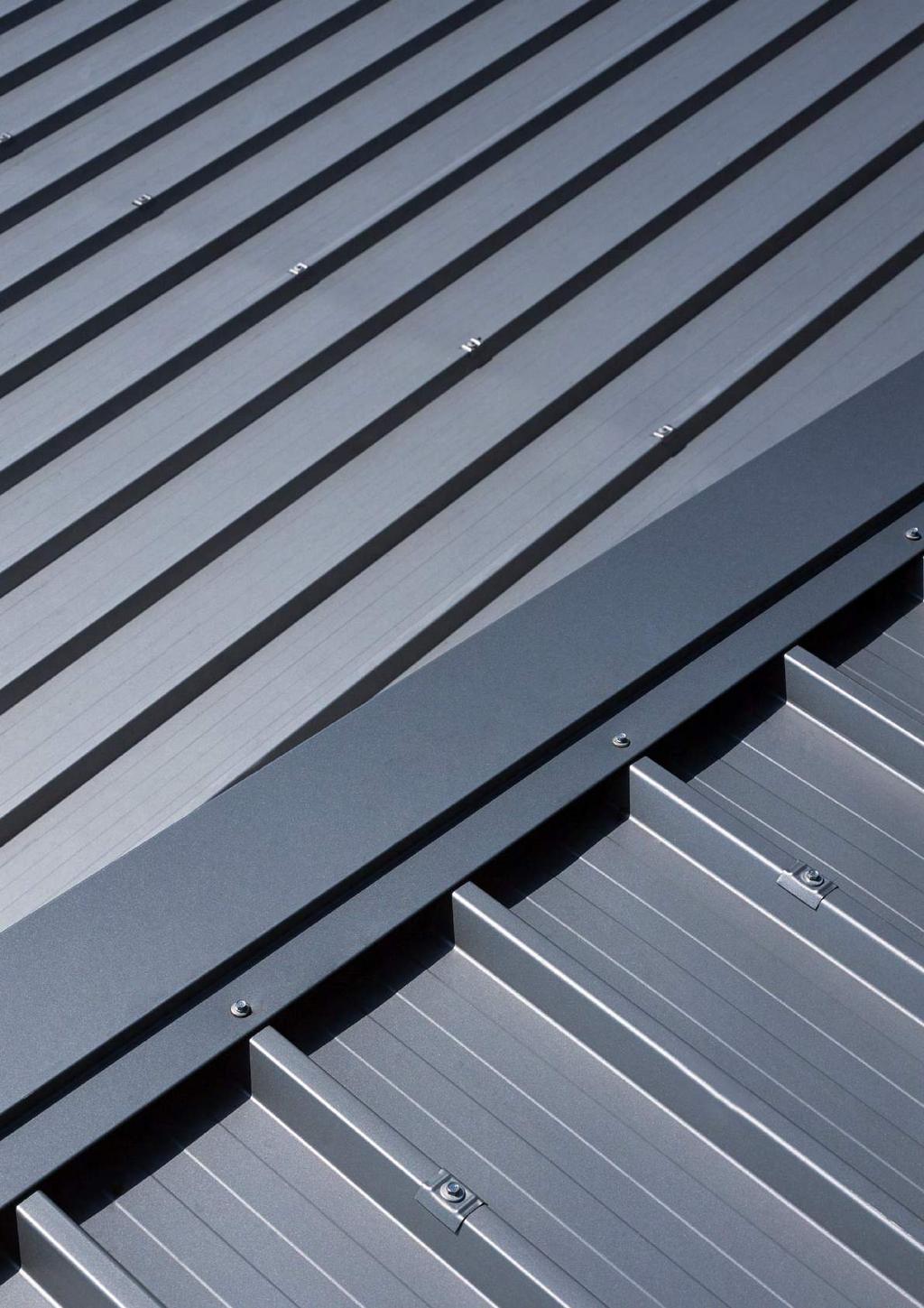

17 TRIMOTERM TETŐPANELEK (SNV) A kiváló műszaki sajátosságok és műszaki megoldások, elemek teljes köre miatt, a Trimoterm tető rendszerek hatékonyan és kreatívan minden igényt kielégítve alkalmazhatók az épületeken. Sokoldalúságuk révén használhatók homlokzatként, válaszfalként és mennyezetként is. A oldal A szabványos panelszélesség 1000 mm. A panelhosszúság legfeljebb 14 m. TRIMOTERM HANGSZIGETELŐ PANELEK (FTV, FTV HL, SNV) A Trimoterm hangszigetelő panelek hangelnyelőként csak beltéri alkalmazásra szolgálnak. Burkolóelemként használhatók hangelnyelő szobákban, válaszfalként és homlokzatok/tetők kiegészítő elemeként. FTV s s 1000 B oldal A oldal s 1000 B oldal FTV HL A oldal s 1000 B oldal SNV A oldal 1000 B oldal A szabványos panelszélesség 1000 mm. A panelhosszúság legfeljebb 14 m. 15

18 TRIMOTERM PANEL PROFILOK Különféle típusú Trimoterm panelekkel könnyedén lenyűgöző vizuális hatások érhetők el. Projektek esztétikai követelményei a legkülönbözőbb panelprofilok széles választékával teljesíthetők. PROFIL TÍPUSOK S - PROFIL (S) 50 0,4 50 0,4 V - PROFIL (V) 100 1,4 6, ,4 V - PROFIL (V2) 200 1,4 6,2 1,4 SIMA PROFIL (G) MIKROBORDÁS PROFIL (M) 15 0,4 7,5 7,5 15 0,4 MIKROBORDÁS PROFIL (M3) 30 1, ,5 MULTI VARIO PROFIL (X01) 100 1, ,5 TRAPEZOID PROFIL

19 PROFIL TÍPUSOK S - PROFIL (STANDARD PROFIL) 50 0,4 50 0,4 V - PROFIL (V) 100 1,4 6, ,4 V - PROFIL (V2) 200 1,4 6,2 1,4 SIMA PROFIL (G) MIKROBORDÁS PROFIL (M2) 20 1, ,0 TRIMOTERM HOMLOKZATI PANELEK (FTV, FTV HL) PROFILTÍPUS A B S - profil (S) V - profil (V, V2) Sima profil (G) Mikrobordás profil (M, M3) Mikrobordás profill (M2) Multi vario (X) TETŐPANELEK (SNV) PROFILTÍPUS A B Trapezoid S - profil (S) V - profil (V) Sima profil (G) Mikrobordás profil (M2) Általában az A oldal a panel külső oldala és a B oldal a belső oldala. Kérésre a V profilok további formákban és változatokban is kaphatók. A sima profil (G) belső és külső oldalként egyaránt használható. A panel külső oldalán az optimális felületegyenletesség biztosítására 0,7 mm vastag acéllemezt kell használni. Paneljelölés (Trimoterm Perform R FTV-60/1000 MS) Trimoterm Perform R FTV M S Műszaki adat Panel típus Vastagság Szélesség A oldal B oldal 17

20 18

21 TRIMOTERM HOMLOKZATPANELEK DÍSZÍTŐ ÉS RÖGZÍTŐ ELEMEI A különböző panel és profil típusok széles választékát kombinálva szinte korlátlan formatervezési lehetőséget biztosít minden épület típusnál. 19

22 TRIMOTERM HOMLOKZATPANELEK DÍSZÍTŐ ÉS RÖGZÍTŐ ELEMEI A Trimo díszítőelemek hangsúlyozzák a homlokzatvonalat, eltakarják a panelcsatlakozásokat és esztétikusan vonzóbbá teszik az épület megjelenését. Vékony fémlemezből és extrudált, festett alumíniumból készült különböző változatok választékából válogathat. HF102 - OMEGA PROFIL 22 15,5 39, ,6 39, ,6 HF5 - DEKORATÍV ABLAK PROFIL HF6 - DEKORATÍV OMEGA PROFIL HF4 - DEKORATÍV OMEGA PROFIL

23 TRIMOTERM HOMLOKZATPANELEK DÍSZÍTŐELEMEI HF1 - T PROFIL HF2 - TRAPÉZ PROFIL 160 HF7 - HÁROMSZÖG PROFIL HF8 - ELLIPTIKUS PROFIL HF9 - FÉLKÖR PROFIL

24 VÁLLALATI PROFIL Trimo, Európa egyik vezető vállalata a hiteles és teljes épület burkolási megoldások területén. Szaktudása, fenntarthatósága, megbízhatósága és jövőirányultsága mind alapvető összetevői, amiket a Trimo a világ körül alkalmaz. Napjainkban a Trimo, termékeit és szolgáltatásait saját márka alatt értékesíti több, mint 60 országban világszerte és csaknem 30 országban rendelkezik értékesítési hálózattal. Partnerei között található például az Airbus, a londoni Heathrow repülőtér, a Nestlé, Philips, DHL, Porsche, McLaren, IKEA, Prologis, Mercedes Benz, Coca Cola és még sok más világvállalat.. TRIMO D.O.O. PRIJATELJEVA CESTA 12, 8210 TREBNJE, SLOVENIA T: +386 (0) F: +386 (0) Folyamatos termékfejlesztési és -javítási politikája szerint a Trimo fenntartja a jogot, hogy módosítsa a termék designt vagy a műszaki adatait előzetes értesítés nélkül. Kiadványunk legfrissebb verziója itt érhető el: A panelek szállítására a Trimo Általános üzleti feltételei vonatkoznak. Kiadja a TRIMO d.o.o., HU, 08/2017 Az itt közölt információk/részletek csak általános jellegűek.
