1 VELUX CAD 2003 (ArchiCAD , Classic) HASZNÁLATI ÚTMUTATÓ június

2 Könyvtárfejlesztés Graphisoft CAD Stúdió 1031 Budapest Záhony utca 7. (Graphisoft Park) tel.:(1) fax:(1) általános információ: VELUX CAD 2003 (ArchiCAD , Classic) Használati útmutató A VELUX CAD 2003 (ArchiCAD , Classic) Használati útmutató teljes körû kiadói és szerzõi jogi védelem alatt áll (Copyright 2003 Graphisoft CAD Stúdió). A dokumentum egészének vagy részleteinek másolása, kivonatolása vagy más nyelvre fordítása a jogosult írásbeli engedélye nélkül tilos. Második kiadás. Védjegyek: Az ArchiCAD a Graphisoft bejegyzett védjegye, a GDL a Graphisoft védjegye.

0, Classic) Használati útmutató A VELUX CAD 2003 (ArchiCAD 4.55-6.

3 VELUX CAD 2003 ( , Classic) TÁRGYKÉSZLET LEÍRÁSA A tárgykészlet a VELUX tetõablakok felhasználását teszik lehetõvé ArchiCAD 4.55 és ettõl újabb verziójú ArchiCAD programokkal. (ArchiCAD 6.5 és frissebb esetén az arra a programváltozatra készült VELUX CAD 2003 alkalmazását javasoljuk!) ELEMEI VELUX GZL tetõtéri ablakok VELUX GZL tetõtéri ablak; középsõ tengely körül forduló; beépített résszellõzõvel, os hajlásszögû tetõbe. Anyag: északi (borovi) fenyõ, ablaktok és -szárny rétegragasztott. Felületkezelés: egyrétegû lakk. VELUX GZL C02-55 x 78 cm VELUX GZL F06-66 x 118 cm VELUX GZL M04-78 x 98 cm VELUX GZL M06-78 x 118 cm VELUX GZL M08-78 x 140 cm VELUX GZL M10-78 x 160 cm VELUX GZL P08-94 x 140 cm VELUX GZL S x 118 cm VELUX GZL S x 140 cm VELUX GPL tetõtéri ablakok VELUX GPL tetõtéri ablak; felsõ és középsõ tengely körül forduló; beépített szellõzõnyílással; (-75 )-os tetõbe. Anyag: északi (borovi) fenyõ, ablaktok és -szárny rétegragasztott. Felületkezelés: többrétegû lakk. VELUX GPL M08-78 x 140 cm VELUX GPL M10-78 x 160 cm VELUX GPL S x 140 cm VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 1

) ELEMEI VELUX GZL tetõtéri ablakok VELUX GZL tetõtéri ablak; középsõ tengely körül forduló; beépített résszellõzõvel, 15-90 -os hajlásszögû tetõbe.

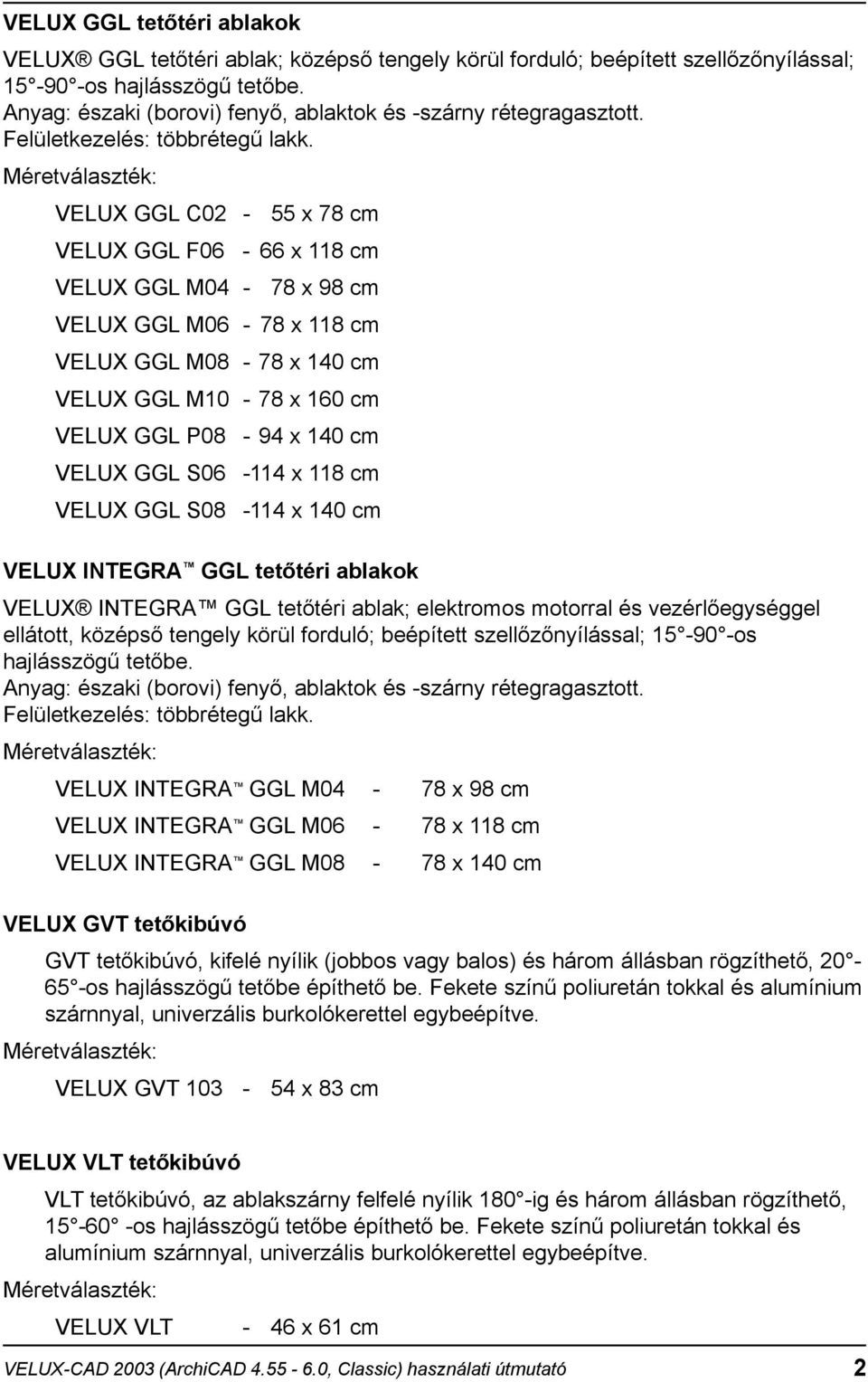

4 VELUX GGL tetõtéri ablakok VELUX GGL tetõtéri ablak; középsõ tengely körül forduló; beépített szellõzõnyílással; os hajlásszögû tetõbe. Anyag: északi (borovi) fenyõ, ablaktok és -szárny rétegragasztott. Felületkezelés: többrétegû lakk. VELUX GGL C02-55 x 78 cm VELUX GGL F06-66 x 118 cm VELUX GGL M04-78 x 98 cm VELUX GGL M06-78 x 118 cm VELUX GGL M08-78 x 140 cm VELUX GGL M10-78 x 160 cm VELUX GGL P08-94 x 140 cm VELUX GGL S x 118 cm VELUX GGL S x 140 cm VELUX INTEGRA GGL tetõtéri ablakok VELUX INTEGRA GGL tetõtéri ablak; elektromos motorral és vezérlõegységgel ellátott, középsõ tengely körül forduló; beépített szellõzõnyílással; os hajlásszögû tetõbe. Anyag: északi (borovi) fenyõ, ablaktok és -szárny rétegragasztott. Felületkezelés: többrétegû lakk. VELUX INTEGRA GGL M04-78 x 98 cm VELUX INTEGRA GGL M06-78 x 118 cm VELUX INTEGRA GGL M08-78 x 140 cm VELUX GVT tetõkibúvó GVT tetõkibúvó, kifelé nyílik (jobbos vagy balos) és három állásban rögzíthetõ, os hajlásszögû tetõbe építhetõ be. Fekete színû poliuretán tokkal és alumínium szárnnyal, univerzális burkolókerettel egybeépítve. VELUX GVT x 83 cm VELUX VLT tetõkibúvó VLT tetõkibúvó, az ablakszárny felfelé nyílik 180 -ig és három állásban rögzíthetõ, os hajlásszögû tetõbe építhetõ be. Fekete színû poliuretán tokkal és alumínium szárnnyal, univerzális burkolókerettel egybeépítve. VELUX VLT - 46 x 61 cm VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 2

VELUX GGL C02-55 x 78 cm VELUX GGL F06-66 x 118 cm VELUX GGL M04-78 x 98 cm VELUX GGL M06-78 x 118 cm VELUX GGL M08-78 x 140 cm VELUX GGL M10-78 x 160 cm VELUX GGL P08-94 x 140 cm VELUX GGL S06-114 x

5 3D-S MEGJELENÍTÉS Az elemek 3D-s megjelenítése a terv léptékétõl függ: 1:50-ig - magas részletezettségû 3D-s megjelenítés 1:50-1:100 - közepesen részletezett 3D-s megjelenítés 1:100-tól - alacsony részletezettségû 3D-s megjelenítés Megjegyzés: Alacsony részletezettségû 3D-s megjelenítés esetén a tetõablak csak csukott állapotban jeleníthetõ meg. FELHASZNÁLÁS A tetõablakokat 3D-s felhasználás esetén célszerû 3D-s tetõelembe illeszteni. A beillesztés módja: - A tetõablak számára létre kell hozni egy tetõsíkot, mely párhuzamos esésû a tetõablak síkjával. - Be kell állítani a tetõablak paraméterei közül a tetõsíkra vonatkozó adatokat. - tetõ hajlásszöge - tetõ vastagsága - tetõ külsõ anyaga - tetõ belsõ anyaga - tetõél felül - A tetõablak számára a tetõben téglalap alakú kivágást kell készíteni. - A téglalap sarkait a tetõablak 2D-s nézetén található fogópontok határozzák meg: - A téglalap alsó két pontja a tetõablak alsó két sarkán található fogópontokkal egyezik meg. - A két pont közötti alsó tetõél mindig függõleges legyen. - A téglalap felsõ két pontja a "Tetõ felül" paraméter értékétõl függ: 0 érték esetén a tetõablak felsõ élénél a tetõkivágás széle függõleges legyen, a tetõkivágás felsõ két sarokpontját a két - a tetõablaktól eltávolodó - felsõ fogópontok adják meg. 1 érték esetén a tetõablak felsõ élénél a tetõkivágás széle vízszintes legyen, a tetõkivágás felsõ két sarokpontját a tetõablak két felsõ sarkán levõ fogópontok adják meg. - A tetõablak elem magassági értékét a tetõkivágás alsó élénél levõ tetõél felsõ pontjának magassági értéke adja meg. VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 3

FELHASZNÁLÁS A tetõablakokat 3D-s felhasználás esetén célszerû 3D-s tetõelembe illeszteni.

6 PARAMÉTEREK LEÍRÁSA Tetõ hajlásszöge: közötti szög lehet. Ablak forgatás középen: közötti szög lehet. Ablak forgatás fent (Csak GPL jelû ablakoknál): 0-45 közötti szög lehet. Borítólemez anyaga (1-4): A borítólemezek anyagát állítja be. 1 alumínium 2 réz 3 eredeti fényû titáncink 4 elõpatinázott cink A GZL típusú ablak csak alumínium lehet (1). Építész szimbólum (0=ki, 1=be): A tetõablak 2D-s megjelenítését határozza meg. 0 a tetõablak felülnézetben jelenik meg 1 a tetõablak az építész jelölésnek megfelelõen (szaggatott vonalakkal) jelenik meg Tetõ vastagsága: A tetõablakot tartalmazó 3D-s tetõelem vastagsága. Tetõ külsõ anyaga: A tetõablakot tartalmazó 3D-s tetõelem felsõ felületének anyaga. Tetõ belsõ anyaga: A tetõablakot tartalmazó 3D-s tetõelem alsó felületének anyaga. Tetõ felül (0=függ. 1=vízsz.): 0 a tetõablak felsõ élénél a tetõkivágás széle függõleges 1 a tetõablak felsõ élénél a tetõkivágás széle függõleges (csak ArchiCAD 5.0- tól!) VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 4

Építész szimbólum (0=ki, 1=be): A tetõablak 2D-s megjelenítését határozza meg.

7 Belsõ árnyékoló (0-5, 0=nincs): 0 nincs belsõ árnyékoló 1 VELUX RLL belsõ vászonroló (megszûnt!) 2 VELUX RHL belsõ vászonroló 3 VELUX DKL fényzáró roló 4 VELUX FHL harmonika roló 5 VELUX PAL reluxa Belsõ árnyékoló zárás (0-100): Ha van a tetõablakon belsõ árnyékoló, annak zártságát állítja be , ahol 0 a belsõ árnyékoló teljesen nyitott állapotban van 100 a belsõ árnyékoló teljesen zárt állapotban van Belsõ árnyékoló anyaga: Ha van a tetõablakon belsõ árnyékoló, annak anyagát állítja be. Külsõ árnyékoló (0-4, 0=nincs): 0 nincs külsõ árnyékoló 1 VELUX MHL külsõ roló 2 VELUX MAL külsõ roló (köteles) 3 VELUX SML redõny (elektromos) 4 VELUX SCL redõny (kurblis) A 55x78-as ablakokhoz (102) SCL redõny nem választható. Burkolókeret (0=ki, 1=be): 0 nincs burkolókeret 1 van burkolókeret Burkolókeret anyaga (1-4): A burkolókeret anyagát állítja be. 1 alumínium 2 réz 3 eredeti fényû titáncink 4 elõpatinázott cink A GZL típusú ablaknál csak alumínium lehet (1). VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 5

0-100, ahol 0 a belsõ árnyékoló teljesen nyitott állapotban van 100 a belsõ árnyékoló teljesen zárt állapotban van Belsõ árnyékoló anyaga: Ha van a tetõablakon belsõ árnyékoló, annak anyagát állítja

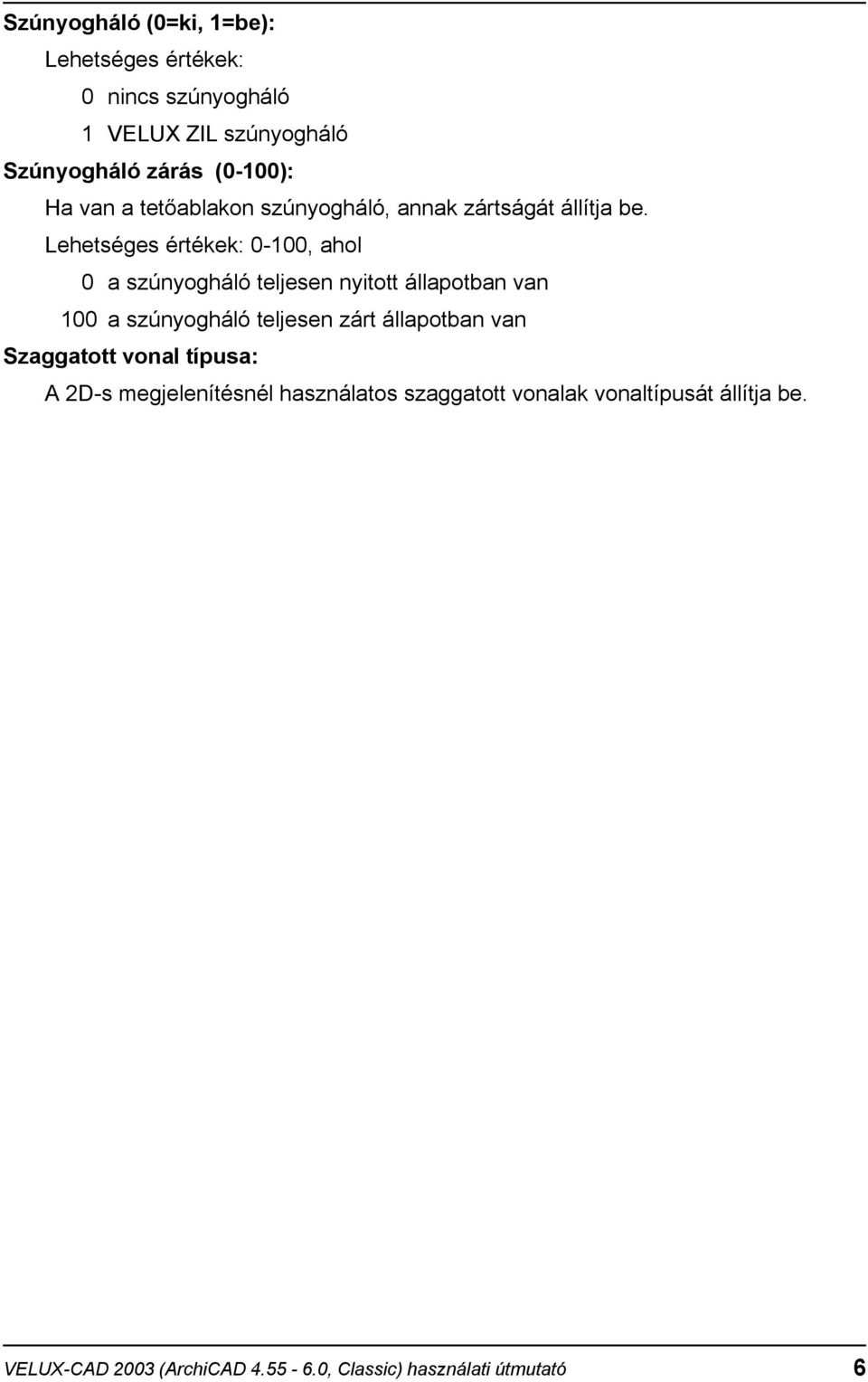

8 Szúnyogháló (0=ki, 1=be): 0 nincs szúnyogháló 1 VELUX ZIL szúnyogháló Szúnyogháló zárás (0-100): Ha van a tetõablakon szúnyogháló, annak zártságát állítja be , ahol 0 a szúnyogháló teljesen nyitott állapotban van 100 a szúnyogháló teljesen zárt állapotban van Szaggatott vonal típusa: A 2D-s megjelenítésnél használatos szaggatott vonalak vonaltípusát állítja be. VELUX-CAD 2003 (ArchiCAD , Classic) használati útmutató 6

0-100, ahol 0 a szúnyogháló teljesen nyitott állapotban van 100 a szúnyogháló teljesen zárt állapotban van
