1 Használati utasítás Frankfurt RCM 104 1

2 Tartalomjegyzék Rövid útmutató... 4 Fontos tudnivalók... 9 Mi az, amit feltétlenül el kell olvasnia... 9 Forgalmi biztonság... 9 Beszerelés / bekötés... 9 Vizuális kijelzés lopásvédelemként... 9 KeyCard... 9 A KeyCard kicserélése Az üzemmód kiválasztása Rádió üzemmód RDS-szel AF - alternatív frekvencia REG - regionális A hullámhossz kiválasztása Állomáskeresœ Az adók manuális beállítása Az állomáskeresœ érzékenységének beállítása Átkapcsolás sztereó - mono üzemmódra (URH) A programozási szintek megváltoztatása (URH) Az adók beprogramozása A legerœsebb adó automatikus rögzítése a Travelstore funkcióval A beprogramozott adók lehívása Belehallgatás a beprogramozott adók mæsorába a Preset Scan funkcióval Belehallgatás az adók mæsorába a Radio-Scan funkcióval PTY PTY és az állomáskeresœ PTY és Scan Az állomások megnevezése Forgalmi jelentések vétele az RDS-EON funkcióval Forgalmi jelentések elsœdlegessége A funkció be- és kikapcsolása Figyelmeztetœhang A figyelmeztetœhang kikapcsolása Az automatikus állomáskeresœ e lindítása A forgalmi jelentések hangerejének beállítása Traffic Memo (TIM) Figyelem! Eltárolt forgalmi jelentések lehívása.. 16 TIM - felvételi készenlét kikapcsolt rádiónál Pontos idœ beállítás a DSC-listán TIM - felvételi készenlét / a TIMidœpont beállítása TIM - felvételi készenlét kikapcsolása 17 Figyelem! RT rádiótext Kazetták lejátszása A kazetta behelyezése A kazetta kilökése Gyors elœre- és visszapörgetés A zeneszám kiválasztása a CPS-funkcióval Sávváltás (Autoreserve) Átkapcsolás különbözœ szalagfajtákra.. 20 Rövid belehallgatás a kazettára felvett zeneszámokba a SCAN-funkcióval B C Dolby NR* Üres szalagrészek automatikus átugrása a BLS-funkcióval - Blank Skip Rádiózás a szalag gyors elœre- ill visszacsévélése alatt RM-funkcióval (Radio Monitor) Kezelési útmutató Programozás DSC-vel A CD-Changer vezérlése A Changer-üzemmód bekapcsolása az autórádión a SRC funkcióval A CD kiválasztása / A zeneszám kiválasztása a billentyævel 24 SCAN MIX CD-nevek betáplálása és lehívása A CD-nevek törlése Melléklet A DSC gyári alapbeállítások listája Függelék Mæszaki adatok

3

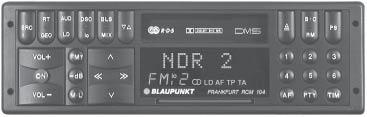

4 Rövid útmutató 1 Bekapcsolás Tartsa lenyomva az ON gombot (a KeyCard-ot be kell tolni), a készülék az elœre beállított hangerœvel szól. Kikapcsolás Tartsa az ON gombot kb. 1 másodpercig lenyomva. Ha a készüléket az ON gombbal kapcsolta be, a KeyCard-dal ki és bekapcsolható. Olvassa el feltétlenül a KeyCard címszó alatti tájékoztatót. A készülék a gyújtással is kikapcsolható (ha ennek megfelelœen lett bekötve). A gyújtás kikapcsolása után egy kettœs beep hang figyelmeztet, hogy vegyük ki a KeyCard-ot, mielött leállítjuk a gépkocsit. Kikapcsolt gyújtásnál (betolt Keycarddal) a készülék a következœ módon továbbra is üzemeltethetœ: A kettœs beep hang után nyomja le az ON gombot. Ezzel bekapcsolja a készüléket. Egy óra üzemidœ után a készülék automatikusan kikapcsol az akkumulátor kimélése céljából. 2 A hangerœ megváltoztatása Nyomja le a VOL+/VOL- gombot. A készülék minden bekapcsolás után az elœre beállított hangerœvel szól (VOL FIX). A VOL FIX beállítás megváltoztatható. (Lásd a Programozás DSC-vel fejezetet). 3 FMT - sorrendkapcsoló Nyomja le ezt a gombot programozási szintek I, II és T (Travelstore) átkapcsolásához. Mihelyt ezt a gombot lenyomta, a készülék automatikusan átkapcsol URHra (FM). Kiegészítœ funkció A hat legerœsebb adó beprogramozása a Travelstore funkcióval: Tartsa lenyomva az FMT gombot addig, amíg a kijelzœn megjelenik, hogy az állomáskeresœ üzemel. 4 M L - sorrendkapcsoló Közép- és hosszúhullámhoz 5 -db - a hangerœ hirtelen megváltoztatásához A -db- gomb lenyomásával lehetœségünk van arra, hogy a készüléket gyorsan lehalkítsuk. A displayn megjelenik a MUTE (néma) felirat. Ez a funkció üzemen kivül helyezhetœ a -db- vagy a VOL+ gomb rövid lenyomásával. Ha a VOL- gomb benyomva van, a normális hangerœ azonos a -db- (Mute) hangerœvel. A Mute hangerœt a következœ módon lehet beprogramozni: Állítsa be a kívánt hangerœt. Nyomja le 2 másodpercre a -dbgombot ( Beep hang) Ezzel Mute hangerœként ez a hangerœ kerül beprogramozásra. Kiegészítœ funkció: A DSC-listán beállított értékek ezzel a gombbal rögzíhetœk. 4

5 6 Billenœ kapcsoló Rádió üzemmód Állomáskeresœ felfelé lefelé << fokozatosan lefelé (ha az AF ki van kapcsolva) >> fokozatosan felfelé (ha az AF ki van kapcsolva) Kazetta üzemmód CPS Mæsorszám kiválasztása elœre CPS Mæsorszám kiválasztása hátra << gyors hátracsévélés >> gyors elœrecsévélés A funkció megállítása: Nyomja meg az ellenkezœ irányú gombot. / ill. << >> Changer üzemmód Mæsorszám választás (felfelé): nyomja meg rövid ideig CUE - gyors elœrecsévélés (hallható): tartsa benyomva Mæsorszám újbóli indítása: nyomja meg rövid ideig Mæsorszám választás (lefelé): nyomja meg egymás után kétszer vagy többször REVIEW - gyors visszacsévélés (hallható): tartsa benyomva << CD választás (lefelé) >> CD választás (felfelé) Kiegészítœ funkciók: AUD ld. H GEO ld. I DSC - MODE ld. F Válassza ki a funkciókat és programozza be œket. AF - MODE A kijelzœn megjelenik az AF-felirat. A << >> segítségével az adóállomások között lapozhat, pl. NDR1... NDR4 7 Display Rádió üzemmód Az adó neve (NDR 2) Hullámhossz Programozási szint (FM I) Kazetta üzemmód TR 2 (TRACK = sáv 2) Dolby B/C 5

6 6 Changer-üzemmód ( opció választási lehetœség) CD-szám; zeneszám 8 KeyCard A készülék üzemeltetéséhez be kell tolni a KeyCard-ot. Tolja be a KeyCard-ot (az érintkezœfelülettel felfelé) a villogó KeyCard-nyelv felett a KeyCard nyílásba. Olvassa el feltétlenül a KeyCard címszó alatti tájékoztatót. 9 AF (alternatív frekvencia) RDSüzemmódnál Ha az AF jel megjelenik a displayn, a rádiókészülék automatikusan egy jobban fogható frekvenciát keres az adott programhoz. Az AF-funkció be- és kikapcsolása: Nyomja le röviden az AF gombot. Tartsa kb. 2 másodpercig lenyomva az AF gombot. A displayn megjelenik a REG-ON vagy REG-OFF felirat. (Lásd a REG -regionális címszó alatt). : PTY gomb A PTY-mód állomásgombjai a programtípusok, pl. sport, PTYmodusban történœ kiválasztásához szolgálnak. Pl. csak sportközvetítéseket sugárzó adókat keres. ; TIM/TA TIM (Traffic Memo) A memóriaegységben tárolt közlekedési jelentések lehívása: Nyomja le röviden a TIM gombot. A közlekedési jelentések elsœdleges közlését irányító funkció be- és kikapcsolása: Nyomja le kb. 2 másodpercre a TIM gombot. TA (Traffic Announcement = közlekedési jelentések elsœdlegessége) Ha a TA jel megjelenik a displayn, csak a közlekedési jelentéseket sugárzó adók aktívak. < 1, 2, 3, 4, 5, 6, - állomásgombok Minden programozási szinten (I, II, és T ), URH hullámsávon 6 adó programozható be. 6 középhullámú és 6 hosszúhullámú adót lehet beprogramozni. Az adók beprogramozása: Tartsa lenyomva rádió üzemmódban az egyik állomásgombot addig, amíg a program újra hallhatóvá válik. Az adók lehívása: Állítsa be a hullámsávot. URH adóknál válassza ki a programozási szintet és nyomja le a megfelelœ állomásgombot. = PS Rövid belehallgatás a fogott rádióadók mæsorába, ill. kazetta vagy Changerüzemmódnál (opció) a zeneszámokba Scan bekapcsolása/kikapcsolása: Nyomja le röviden a PS gombot. A lejátszási idœ megváltoztatható. (Lásd a Porgramozás DSC-vel - SCANTIME fejezet).

7 > RM (Radio Monitor) Lehetœvé teszi rádiómæsorok vételét a szalag gyors elœre- ill. visszapörgetése alatt kazetta üzemmódnál. Kazetta üzemmódnál: Az RM-funkció ki- és bekapcsolása: Nyomja le az RM gombot. A displayn megjelenik az RM felirat, amennyiben aktív. A szalag gyors elœre- ill. visszapörgetése alatt üzemel a rádió.? B C Dolby NR Zajszærés kazetták szabályszeræ lejátszásánál. A kazettás felvételek típusától függœen kiválaszthatjuk a megfelelœ lejátszási módot: Dolby-NR B, Dolby-NR C, Dolby-NR nélkül. B C átkapcsolásnál a displayn B vagy C látható, amennyiben a dolby funkció A kazetta kitolása Nyomja le a gombot. A Kazettaüreg Tolja be a kazettát. ( A vagy 1. oldal felfelé; nyílás jobbra) B Sávváltás Kazetta üzemmódnál a gombokkal lehet egyik sávról (Track) a másikra váltani. A displayn megjelenik a TR 1 vagy TR 2 felirat. C MIX Changer-vezérlés D BLS Blank Skip - Átugorja a szalag üres részeit. Ha a lejátszásnál 15 másodpercnél hosszabb szünet következik be, automatikusan gyorsan elœrepörgeti a szalagot a következœ zeneszámig. A displayn a CPS-FF felirat látható. A BLS funkció ki- és bekapcsolása: Nyomja le a BLS gombot. A displayn megjelenik a BLS felirat, amennyiben a funkció aktív. E lo Az automatikus állomáskeresœ érzékenységét mutatja. Ha az Io jel megjelenik a kijelzœn = normális érzékenység (Az állomáskeresœ jól fogható adóknál megáll). Ha az Io jel nem jelenik meg = magas érzékenység (Az állomáskeresœ kevésbé jól fogható adóknál is megáll). Átkapcsolás: Érintse meg könnyedén az Io gombot. F DSC (Direct Software Control) A DSC funkcióval programozható alapbeállításokat lehet beszabályozni. További tájékoztató a Programozás DSC-vel fejezetben. G LD Loudness - a basszus hangok felerœsítéséhez alacsony hangerœnél Az LD funkció be- és kikapcsolása: Nyomja le a gombot. További tájékoztató a Programozás DSC-vel fejezetben. A displayn az LD jel látható. 7

8 H AUD A billenœ kapcsolóval a magas (Treble) és a mély (Bassz) hangszínt lehet beállítani. I GEO A balansz (balra/jobbra) és a fader (hangarány elöl/hátul) beállítására szolgál. K SRC (Source = forrás) A hangforrások átkapcsolásához, pl. kazetta, rádió, CD-Changer (opció). Magas hangszín + Magas hangszín - << Mély hangszín - >> Mély hangszín + Az utolsó beállítást a készülék automatikusan tárolja. Ha 8 másodpercen belül nem történik változtatás, a kijelzœ visszakapcsol az elœzœ állapotra. Fader elöl Fader hátul << Balansz balra >> Balansz jobbra Az utolsó beállítást a készülék automatikusan tárolja. Ha 8 másodpercen belül nem történik változtatás, a kijelzœ visszakapcsol az elœzœ állapotra. J RT - rádiótext RDS-funkció a beállítótt adók rádiótext mæsorainak közvetítéséhez. Az RTszövegek csak bekapcsolt gyújtásnál jelennek meg. Az RT-funkció be- és kikapcsolása: Nyomja le az RT gombot. 8

9 Fontos tudnivalók Mi az, amit feltétlenül el kell olvasnia Mielött az autórádiót üzembe helyezné, kérjük olvassa figyelemmel a következœ útmutatót. Forgalmi biztonság A forgalmi biztonság a legfontosabb parancsolat. Ezért csak a mindenkor aktuális forgalmi szituációnak megfelelœen használja az autórádiót. Ne felejtse el, hogy már 50 km/h sebességnél másodpercenként 14 m utat tesz meg. Kritikus helyzetekben tekintsen el a készülék beállításától. Fontos, hogy pl. a rendœrség és tæzoltóság figyelmeztetœjelzéseit idœben és biztosan észre tudja venni. Ennek érdekében útközben csak mérsékelt hangerœvel hallgasson rádiómæsorokat. Beszerelés / bekötés A zavarmentes üzemeltetéshez a pozitív érintkezœt a gyújtáson és az állandó pozitív póluson keresztül kell bekötni. Ha a készüléket önállóan szeretné beszerelni vagy kibœvíteni, olvassa el feltétlenül a mellékelt beszerelési és bekötési útmutatót. A hangszoró kimeneteket nem szabad a földeléssel összekötni! Csak a Blaupunkt cég által engedélyezett tartozékokat és alkatrészeket használjon. Vizuális kijelzés lopásvédelemként Leállított gépkocsinál lopásvédelemként villoghat a KeyCard-nyelv. A DSC funkcióval 2 helyzet állítható be: LED ON vagy LED OFF Olvassa el ehhez a Programozás DSCvel, LED ON/OFF fejezetet. KeyCard Az autórádió csak 2 KeyCard-dal (1 vagy 2) üzemeltethetœ, amelyek kódja be van táplálva a készülékbe. Kapcsolja be a készüléket és tolja be teljesen a KeyCard-ot. Az autórádió üzemképes állapotban van. Nem megfelelœ Keycard használatánál megjelenik a ---- jel a displayn. Kb. 10 másodperc után a CARD ERR felirat látható a displayn. Ebben az esetben csak akkor üzemeltesse a készüléket, ha a megfelelœ KeyCard rendelkezésre áll. A KeyCard-ot nem szabad kihúzni! Elœször nyomja le a KeyCard gombot. A KeyCard kivehetœ állásba kerül és a displayn megjelenik a LEARNING felirat. Csak ezután szabad a KeyCard-ot kivenni. Ha a KeyCard elveszett vagy megsérült, új KeyCard-ot egy autorizált szervíztelephelyen vásárolhat. A szervíztelephelyek az autórádió szervíztelephely jegyzékben ( ) jellel vannak megadva. Kétséges esetekben az országában illetékes vevœszolgálat is tájékoztatót ad a legközelebbi KeyCard szervíztelephelyrœl. A KeyCard-dal (1 és 2) a következœ funkciók programozhatók be egyénileg: basszus hangok, magas hangok (Treble), balansz és hangzásirány (Fader), hogy melyik adó melyik állomásgombbal fogható, loudness (hangerœ), TA (a jelentések hangereje), speech (hangzás nem zenei mæsoroknál), BEEP-hangerœ, SCANTIME, VOLFIX. Ezenkivül az utolsóként beállított állapot, mint pl. hullámhossz, az adók beállítása, TA-elsœdlegesség (forgalmi jelentések elsœdlegessége), loudness, AF, CPS, dolby NR B/C, RM, REG ON/OFF, az állomáskeresœ érzékenysége, rögzítœdik. A KeyCard becsúsztatása után a készülék az Ön által választott alapbeállításokkal üzemel. 9

10 Az üzemmód kiválasztása A KeyCard kicserélése A KeyCard csak egy azonos jelzœszámú (1 ill. 2) új kártyával pótolható. Ha pl. a KeyCard 2-öt szeretné kicserélni: Csúsztassa be a KeyCard 1-et és kapcsolja be a készüléket. Nyomja le a KeyCard-ot, a kártya kivehetœ állásba kerül és a displayn megjelenik a LEARNING felirat. Vegye ki a Keycard 1-t és tolja be a KeyCard 2-t, amíg a LEARNING felirat látható. Ezután az új KeyCard 2-vel üzemeltethetœ a készülék. A bekapcsoláshoz csak egy KeyCard 1 és egy KeyCard 2 használható. Az SRC (Source = forrás) funkcióval a következœ üzzemmódok választhatók: Rádió Kazetta CD-Changer (opció) vagy egyéb bekötött készülék üzemmódja A választási lehetœség elœfeltétele a rendelkezésreállás. Ami a kiegészítœ készülék szabályszeræ bekötését és a hanghordózó pl. kazetta, CD (Changermagazin = lézerlemeztár) készülékbe való behelyezését jelenti. Átkapcsolás a következœ rendelkezésre álló üzemmódra: Nyomja le az SRC gombot. 10

11 Rádió üzemmód RDS-szel (Radio Data System) A Radio Data Sytem nagyobb komfortot nyújt URH adók vételénél. Egyre több rádióállomás sugároz kiegészítœ programként RDSinformációkat. Mihelyt az adót azonosítani tudta, megjelenik az adó rövid jele ill. a regionális ismertetœjel a displayn, pl. NDR1 NDS (Niedersachsen). Az állomásgombok az RDS-funkcióval programgombokká válnak. Igy pontosan tudja, hogy melyik programot hallja és ezáltal célirányosan ki tudja választani a kívánt programot. Az RDS további elœnyöket is jelent: AF - alternatív frekvencia Az AF (altenatív frekvencia) funkcióval a választott program automatikusan beállítódik a legjobban fogható frekvenciára. Ez a funkció aktív, ha a displayn az AF felirat látható. Az AF-funkció be- és kikapcsolása: Nyomja le az AF gombot. A rádióközvetítés rövid idœre elnémul a legjobban fogható programfrekvencia keresése alatt. Ha a készülék bekapcsolásánál vagy a beprogramozott frekvencia lehívásánál a SEARCH felirat megjelenik a displayn, a készülék automatikusan keres egy alternatív frekvenciát. A SEARCH felirat eltünik, ha egy alternatív frekvenciát talált vagy a frekvenciasáv átfutattása után. Ha az adott program már nem kielégítœ módon fogható, válasszon egy másik programot. REG - regionális A rádióállomások egyes programjaikat bizonyos idœközökben regionális mæsorokra osztják. Pl. az NDR (Észak- Német-Rádió) adó 1. programja idœszakonként az északi szövetségi tartományok, Schleswig-Holstein, Hamburg és Alsó-Szászország területén különbözœ tartalmú regionális mæsorokat sugároz. Ha egy regionális mæsort fog és ezt továbbra is szeretné hallgatni, nyomja le kb. 2 másodpercre az AF gombot. A displayn megjelenik a REG ON felirat. Ha a regionális mæsor vételi területét elhagyta és át kíván kapcsolni újra a komplett RDS-szolgáltatásokra, kapcsoljon át REG OFF -ra. Nyomja le kb. 2 másodpercre az AF gombot, amíg a REG OFF felirat megjelenik. A készülék bekapcsolásánál mindig megjelenik röviden a displayn a REG ON vagy a REG OFF felirat. A hullámhossz kiválasztása A következœ hullámsávok választhatók: URH (FM) 87,5-108 MHz középhullám (MW) khz és hosszúhullám (LW) khz Kapcsoljon a kívánt hullámsávra az FMT vagy M L gombokkal. Àtkapcsolás KH / HH (MW/LW): Nyomja le az M L gombot. Állomáskeresœ / Nyomja le a / gombokat, az autórádió automatikusan megkeresi a következœ adót. Ha a / billentyæt lefelé vagy felfelé lenyomva tartja, az állomáskeresœ gyorsan átszalad az állomásokon elœre vagy visszafelé. 11

12 felfelé lefelé << fokozatosan lefelé (ha az AF ki van kapcsolva) >> fokozatosan felfelé (ha az AF ki van kapcsolva) Az adók manuális beállítása << >> Elœfeltétel, hogy az AF-funkció ki van kapcsolva. Nyomja le a << >> gombokat, elœrevagy visszafelé fokozatosan váltózó frekvencia. Ha a << >> billentyæt jobbra vagy balra lenyomva tartja, a keresœ gyorsan átfut a frekvenciasávon. Az állomáskeresœ érzékenységének beállítása Az automatikus állomáskeresœ érzékenységét meg lehet változtatni. Ha az Io jel látható, csak jól fogható adók keresésére kerül sor (alacsony érzékenység). Ha kikapcsolja az Io-funkciót, kevésbé jól fogható adók keresésére is sor kerül (nagyobb érzékenység). Az érzékenység foka minden fokozatban variálható. (Lásd a Programozás DSC-vel fejezetet). Átkapcsolás sztereó - mono üzemmódra (URH) Kedvezœtlen vételi feltételeknél átkapcsolhat mono üzemmódra. Nyomja le kb. 2 másodpercre az Iogombot. Mono üzemmódnál a sztereó jel eltünik a displayrœl. A készülék minden bekapcsolásánál újra átáll sztereó æzemmódra. Rossz vétel esetén a készülék automatikusan átkapcsol mono üzemmódra. A programozási szintek megváltoztatása (URH) A beprogramozásnál és a beprogramozott adók lehívásánál az I, II és T programozási szintek között választhat. A displayn megjelenik a választott programozási szint. Nyomja le az FMT gombot annyiszor, amíg a displayn megjelenik a kívánt programozási szint. Az adók beprogramozása Az URH sávon belül minden programozási szinten (I, II, T) hat adó programozható be az 1, 2, 3, 4, 5, 6 állomásgombokkal. Közép- és hosszúhullámon (MW, LW) 6-6 adó programozható be. Válassza ki a hullámsávot az FMT vagy M L gombbal. Állítsa be az adót a billentyævel (a / billentyækkel automatikusan vagy a << >> billentyækkel manuálisan). Tartsa lenyomva a választott állomásgombot, amíg a némakapcsolást követœen a mæsor újra hallhatóvá válik (kb. 2 másodperc). Ezzel beprogramozta az adót. A displayn látható, hogy melyik gomb van lenyomva. 12

13 Utalás: Ha egy már beprogramozott adót kíván beállítani, a megfelelœ állomásgomb és programozási szint felvillan, akkor is ha egy másik programozási szinten van. A legerœsebb adó automatikus rögzítése a Travelstore funkcióval. A mindenkori vételi mezœ hat legerœsebb URH-adója térerœsség szerint automatikusan beprogramozható. Ez a funkció különösen hosszabb utaknál hasznos. Nyomja le kb. 2 másodpercre az FMT gombot. A készülék megkeresi a hat legerœsebb URH-adót és beprogamozza a T (Travelstore) programozási szinten. A folyamat végén beállítja a legerœsebb adót. Szükség esetén manuálisan is beprogramozhatók az adók a Travelstore szinten. (Lásd az Adók beprogramozása fejezetet). A beprogramozott adók lehívása Szükség esetén a beprogramozott adók gombnyomásra lehívhatók. Válassza ki az FMT vagy M L gombbal a hullámsávot, URH-nál a programozási szintet. Ehhez nyomja le annyiszor az FMT gombot amíg a displayn megjelenik a kívánt programozási szint. Nyomja le röviden a megfelelœ állomásgombot. Belehallgatás a beprogramozott adók mæsorába a Preset Scan funkcióval A Preset Scan funkcióval röviden belehallgathat az egy hullámsávon beprogramozott adók mæsorába. Nyomja le a PS gombot. Egymás után rövid idœre hallhatóvá válnak a hullámsávon beprogramozott adók. URH sávon a beállításnak megfelelœen az I., II. programozási szint vagy a Travelstore szint adói hallhatók rövid ideig. Ha az egyik állomásgombon egy adó sem lett beprogramozva, átugorja ezt a gombot. A Preset Scan funkció kikapcsolása: Nyomja le újra a PS gombot. Az éppen hallható adó vétele marad beállítva. Belehallgatás az adók mæsorába a Radio-Scan funkcióval A következœ adók mæsoraiba hallgathat bele: A Scan funkció bekapcsolása: Nyomja le kb. 2 másodpercre a PS gombot. A displayn felvillan a sugárzott frekvencia vagy az adó rövid ismertetœjele. A keresési folyamat alatt a SCAN felirat látható. A röviden lejátszandó adók kiválasztása / a Scan funkció kikapcsolása Nyomja le röviden a PS gombot Ha egy adót sem választott ki, a Scan funkció automatikusan kikapcsol a frekvenciasáv átfutása után. Az elœzœleg beállított adót hallja újra. Olvassa el ehhez a DSC-programozás SCANTIME fejezetet is. PTY A PTY-szignál egy programfajta felismerési mód, amelyet a rádióállomások által sugárzott RDS adat telegramm tartalmaz. A mæsorfajtákat csoportokra, mint pl. hírek, politika, különleges tájékoztatók, sport, stb. osztják. Ezáltal lehetœsége van arra, hogy 13

14 kiválaszthassa a személyes igényeinek megfelelœ mæsorfajtát. A PTY funkcióval felkészülhet a jövœ RDS-ére. Nyomja le a PTY gombot. Az állomásgombokon keresztül lehetœsége van hat különbözœ mæsorfajta kiválasztására. Az állomásgombok ebben a módban már nem eredeti funkciójukat töltik be. (Lásd a DSC-programozás Pkt. PTY SET fejezetet). PTY és az állomáskeresœ Ha a PTY-funkció aktív és pl. a 4. állomásgombbal sportközvetítéseket választott és ezután az állomáskeresœt a / gombokkal müködésbe helyezi, csak ezzel a PTY-kóddal rendelkezœ adók vételére kerül sor. Ha egy adót sem talál, a rádió visszaáll a kiindulási módra és a displayn felvillan kb. 3 másodpercre a SPORT felirat. PTY és Scan Ha a PTY-funkció aktív és pl. a 4. állomásgombbal sportközvetítéseket választott és Scan funkcióra kapcsol, csak ezzel a PTY-kóddal rendelkezœ adók hallhatóak. Az állomások megnevezése A DSC-listán szereplœ ST NAME funkcióval az I. és II. programozási szinten beprogramozott adófrekvenciáknak nyolc jelbœl álló nevet adhat. A legtöbb URH-adó RDS-adó is és a displayn megjelenik az adó rövid ismertetœjele. Az RDS-jelnek elsœdlegessége van. Ha egy RDS-adónak más nevet adott, ez a név röviden megjelenik és ezt követœen az RDS-név. Ebbœl az okból azt tanácsoljuk, hogy csak azoknak az adóknak adjon egy nevet, amelyeknél a displayn csak a frekvencia jelenik meg név nélkül. A hosszúhullámú adók már az állomás rövid ismertetœjelével sugároznak. A név beadása Válassza ki az adót. Nyomja le a DSC gombot. Válassza az ST NAME funkciót a / gombokkal. Nyomja le a -db gombot. Az elsœ jel helye felvillan. Válasszon a / billentyævel egy jelet. Egymás után megjelennek a nagy betæk (A-Z), a külön jelek és a számok 0-9. Ugorjon a << >> billentyævel a következœ vonalra és válasszon egy jelet. Max. 8 jelet lehet ezen a módon kiválasztani. Ha a nevet helyesen beadta, nyomja le a -db gombot. A betáplált név rögzítœdött. A displayn újra az ST NAME felirat látható. A következœ állomás megnevezése: Válassza ki az állomásgombokkal (1-6) az adót, szükség esetén változtassa meg a programozási szintet és/vagy a hullámsávot. Beadhatja a következœ nevet. A nevek beadásának befejezése: Nyomja le a DSC gombot. Egyidejæleg a DSC-listát is elhagyja. A betáplált név új adatok beprogramozásánál (név, adófrekvencia) törlœdik. 14

15 Forgalmi jelentések vétele az RDS-EON funkcióval Több URH adó rendszeresen közvetít sugárzási területére vonatkozó forgalmi jelentéseket. Forgalmi jelentéseket közvetítœ programok ennek felismeréséhez egy jelzœhangot sugároznak, amelyet az autórádió kiértékel. Ha a készülék egy ilyen jelzœhangot felismer, megjelenik a displayn a TP (Traffic Program - forgalmi jelentés) felirat. Emelett olyan mæsorok is vannak, amelyek ugyan nem sugároznak forgalmi jelentéseket, de az RDS-EON funkcióval lehetœséget nyújtanak arra, hogy ugyanannak a rádióadóhálózatnak más közlekedési programjain sugárzott forgalmi jelentéseit foghassuk. Egy ilyen adó vételénél (pl. NDR3) felvillan a TP felirat a displayn, mihelyt a forgalmi jelentések elsœdlegességet biztosító funkció aktív. A displayn a TA feliratnak kell világítania. Forgalmi jelentések sugárzásánál a készülék automatikusan átkapcsol a közlekedési programra. (Ebben az esetben NDR2-re). A forgalmi jelentések hallhatók, majd automatikusan visszakapcsol az elœzœleg hallgatott programra (NDR3). Forgalmi jelentések elsœdlegessége A funkció be- és kikapcsolása A displayn a TA felirat világít, ha a forgalmi jelentések elsœdlegessége funkció aktív. Az elsœdlegességi funkció be- és kikapcsolása: TIM > 2 másodpercre lenyomni. Figyelmeztetœhang Ha elhagyja a beállított forgalmi jelentéseket sugárzó program vételi sávját, kb. 30 másodperc után egy figyelmeztetœhangot hall. Ha egy olyan állomásgombot nyom le, amelyen egy TA-funkció nélküli adó lett beprogramozva, szintén egy figyelmeztetœhang hallható. A figyelmeztetœhang kikapcsolása a) Állítson be egy másik adót, amely forgalmi jelentéseket sugároz. Nyomja le a billentyæt vagy nyomja le az egyik állomásgombot, amelyen egy forgalmi jelentéseket sugárzó program lett betáplálva. vagy b) Kapcsolja ki a forgalmi jelentések elsœdlegességének funkcióját. Nyomja le a TIM gombot. (> 2 másodperc). A displayrœl eltünik a TA felirat. A figyelmeztetœhang lehalkítható az elœre megadott mute hangerœre. Nyomja le ehhez a -db gombot. Az automatikus állomáskeresœ elindítása Ennek feltétele, hogy a forgalmi jelentések elsœdlegességének funkciója aktív. Ha kazettát vagy CD-t (lézerlemezt) hallgat vagy a hangerœt 0 -ra állította és a beállított forgalmi jelentéseket sugárzó program vételi sávját elhagyja, az autórádió automatikusan egy új forgalmi jelentéseket sugárzó programot keres. Ha kb. az állomáskeresœ elindításától számított 30 másodperc után egy forgalmi jelentéseket sugárzó programot sem talál, leállítja a kazetta ill. CD (lézerlemez) lejátszását és az elœzœekben leírt figyelmeztetœhang hallható. 15

16 A forgalmi jelentések hangerejének beállítása A figyelmeztetœhang és az aktuális jelentés hangereje gyárilag beállított. Ennek ellenére ez megváltoztatható a DSCfunkcióval. (Lásd a Programozás DSC-vel, TA LEVEL fejezetet). 16 Traffic Memo (TIM) A készülék egy digitális szövegmemóriaegységgel rendelkezik, amely összesen 4 perc idœtartamú, max. 4 forgalmi jelentés felvételére képes. Mihelyt a TP jel megjelenik a displayn, bekapcsolt rádiónál az adott adó minden forgalmi jelentése felvételre kerül. Ha a forgalmi jelentések elsœdlegességének funkciója aktív, ( TA jel a displayn), a rádióadóhálozat más forgalmi jelentéseket sugárzó programjainak közlekedési hírei is felvételre kerülnek. (Mint ezt már a Forgalmi jelentések vétele az RDS-EON funkcióval címszó alatt leírtuk). Az új jelentések hosszától függœen törli az elsœként felvett jelentéseket. Ha egy jelentés 4 percnél hosszabb, négy perc lejátszás után megjelenik az OVERFLOW felirat a displayn és egy beep hang hallható annak jeleként, hogy nem kült sor a komplett jelentés felvételére. Figyelem! Az autómosóban fennáll a motorantenna megrongálódásának veszélye. Ha egy motorantenna is be van kötve, ügyeljen feltétlenül a fejezet végén leírt óvóintézkedéskre. Eltárolt forgalmi jelentések lehívása Nyomja le röviden a TIM gombot. A kijelzœn pl. NDR 2 látható (az adó neve vagy frekvenciája), ezután röviddel T (T4 = 4. forgalmi jelentés, órakor felvéve). Ha négy forgalmi jelentés lett felvéve, a T4 jelæ mindig a legaktuálisabb és elsœként kerül lejátszásra. A / billentyævel a T1 és T4 jelæ jelentések közül választhat. Ha a / billentyæt lenyomva tartja, a készülék lejátsza a jelentések szövegét az idœpont megadása mellett hallhatóan,gyorsan elœre- vagy visszafelé. A << gombbal visszaállítja a készüléket az aktuális jelentés elejére. A TIM vagy a >> gombbal kikapcsolja a TIM-funkciót. TIM - felvételi készenlét kikapcsolt rádiónál Lehetœsége van arra, hogy kikapcsolt rádiókészüléknél is, elœre meghatározott idœben sor kerüljön forgalmi jelentések felvételére. Ezeket a jelentéseket szükség esetén a leírt módon lehívhatja. Ha egy forgalmi jelentés alatt lenyomja a TIM gombot ( TA jel a displayn) megszakad a felvétel. Ha újból lenyomja a

17 TIM gombot, hallhatóvá válik a megszakításig felvett jelentés. Pontos idœ beállítás a DSC-listán Ahhoz, hogy a TIM-funkció pontosan üzemelhessen, fontos a pontos idœ beállítása. Minden feszültség megszakításnál pontosítani kell az idœbeállítást. Nyomja le a DSC gombot, megjelenik a pontos idœ. Nyomja le a << billentyæt az óra vagy a >> billentyæt e perc beállításához. A beállított idœpont villogva megjelenik. Az idœpont megváltoztatása: Nyomja le a / billentyæt. A beállítás után nyomja le a -db vagy DSC gombot. A pontos idœ rözítœdött. Ha a -db gombot nyomta le, közvetlenül további beállításokat végezhet a DSClistán. TIM - felvételi készenlét / a TIM-idœpont beállítása A beállítandó TIM-TIME-nak (idœpontnak) lehetœség szerint meg kell egyeznie az útrakelés elœrelátható idœpontjával. A forgalmi jelentések felvétele 1,5 órával korábban megkezdœdik és összesen 3 órán keresztül tart. Figyelem: Ez alatt a 3 óra alatt a bekötött motorantenna kitolt állapotban van. Ügyeljen feltétlenül a fejezet végén leírt óvóintézkedéskre. Start Beállított Vége TIM-idœ 1,5 óra 1,5 óra a motorantenna elœjön Válassza ki a DSC-listán a / billentyævel a TIM-TIME idœpontot. Hívja le a << vagy a >> billentyævel a beállított idœpontot. Ha a TIM OFF felirat megjelenik, a TIM-funkció ki van kapcsolva. Állítsa be a / billentyævel az idœpontot. A << billentyævel az órát vagy a >> billentyævel a percet tudja beállítani. A beállítás után nyomja le a -db vagy DSC gombot. A TIM-TIME idœpont rözítœdœtt. A TIM-funkció 1,5 órával a beállított TIM- TIME idœpont elött és után aktív. A TIM-funkció a készülék kikapcsolása után is 3 órára Standby üzemmódban marad. Ha a TIM-funkció aktív, kikapcsolásnál megjelenik rövid idœre a készüléken a TIM ON felirat. TIM - felvételi készenlét kikapcsolása Nyomja le bekapcsolt rádiónál a DSC gombot. Válassza a / billenytævel a TIM TIME funkciót. Nyomja le a -db gombot és állítsa a készüléket a / billentyævel TIM OFF-ra. (23.00 és 0.00 óra között található). Ha a TIM OFF felirat felvillan, nyomja le a DSC vagy a -db gombot. Ha a bekötött motorantenne a kikapcsolás után azonnal visszatolódik, biztos lehet abban, hogy a TIM-felvételi készenlét funkciót kikapcsolta. Figyelem! Az autómosóban fennáll a motorantenna megrongálódásának veszélye. A bekötött motorantenna kitolt helyzetben marad, ha a készüléket aktívált TIM-Timer 17

18 funkciónál kapcsolja ki. Kikapcsolt rádió, de aktív TIM-Timer funkció esetén lehetséges, hogy az antenna az autómosóban kitolódik. A TIM funkció akkor van kikapcsolva (TIM OFF), ha a készülék kikapcsolásánál a motorantenna visszatolódik. Kikapcsolt készülékkel használhatja az autómosót. Kapcsolja be a rádiót elœször az automosó elhagyása után. Ha a készülék kikapcsolásánál a displayn a TIM ON felirat látható, a TIM-Timer aktív. A motorantenna kitolt állapotban marad. Ha biztos abban, hogy az adott idœpont és az autómosóban való tartózkodás ideje a start - leállás beállított idején kivül esik: Start Beállított Vége TIM-idœ 18 1,5 óra 1,5 óra a motorantenna elœjön kapcsolja ki a rádiót és nyomja le a TIM gombot. A displayn röviden a STBY OFF felirat látható. Az antenna kikapcsolt rádiónál betolt helyzetben marad, (a startként beállított idœpontig). Figyelem: Ha a startra rövid idœn belül sor kerülne, feltétlenül kapcsolja ki a TIM-Timer funkciót (TIM OFF). Ehhez nyomja le bekapcsolt rádiónál a DSC gombot. Válassza a / billentyævel a TIM TIME funkciót. Nyomja le a -db gombot és állítsa a készüléket a / billentyævel TIM OFF-ra. (23.00 és 0.00 óra között található). Kapcsolja ki a rádiót, az antenna betolódik. Most bemehet az autómosóba. Az autómosó után kívánság szerint újra beállíthat mindent. RT rádiótext Ez egy RDS-funkció a beállított adók rádiótextként sugárzott mæsorának vételéhez. Egymás után két sor, maximálisan 64 jelbœl álló szöveg hívható le fonetikus írással. Ezek a szövegek rádióállomásoktól függœen különbözœ tartalmúak, pl. rövid jelentések, programmutalások, reklámok. A rádiótext biztonsági okokból csak kikapcsolt gyújtásnál hívható le. Ha az RTfunkciót bekapcsolt gyújtásnál kapcsolná be, megjelenik rövid idœre a NO TEXT felirat. A rádiótext lehívása: Állítsa le gépkocsiját egy alkalmas parkolóhelyen, kapcsolja ki a gyújtást. Ezzel automatikusan kikapcsolja a rádiót. Nyomja le kb. 1 másodpercre az ON gombot a rádió újbóli bekapcsolásához. Válassza ki az adót és nyomja le az RT gombot. Amíg mindkét sor regisztrálódik, a WAIT felirat látható. Ezt követœen megjelenik a rádiótext tájékoztató. Ha a beállított adó nem közvetít rádiótextet, a NO TEXT felirat látható. A rádiótext kikapcsolása: Nyomja le az RT gombot.

19 Kazetták lejátszása A készüléknek bekapcsolt állapotban kell lennie. Mihelyt behelyezte a kazettát, a készülék minden üzemmódról átkapcsol kazetta üzemmódra. A kazetta behelyezése Kapcsolja be a készüléket. Helyezze be a kazettát. A készælék a kazettát automatikusan végsœ helyzetbe állítja és lejátsza az A vagy 1 - es oldalt. Kazetták lejátszásánál a displayn a TR1 vagy TR2 (TRACK = sáv) felirat világít. A kazettát "A" vagy 1-es oldallal felfelé úgy kell behelyezni, hogy a nyitott oldal jobbra mutasson. Kazetta kiadó gomb A kazetta kilökése Nyomja le gombot. A kazetta kilökœdik. Gyors elœre- és visszapörgetés Elœrepörgetés (FF): start a >> gombbal. Visszapörgetés (FR): start a << gombbal. CPS Mæsorszám kiválasztása elœre CPS Mæsorszám kiválasztása hátra << gyors hátracsévélés >> gyors elœrecsévélés A funkció megállítása: Nyomja meg az ellenkezœ irányú gombot. / ill. << >> A zeneszám kiválasztása a CPSfunkcióval (Cassetten-Programm- Suchlauf = Kazetta-programkeresœ) A kazettán felvett zeneszámok ismételt lejátszásához és átugrásához nyomja le a (elœrefelé) és (visszafelé) gombot. Max. 9 zeneszámot ugorhat át. Ehhez megfelelœen gyakran nyomja le a billentyæt. A displayn megjelenik az átugrott zeneszámok száma. Ezt az ellengombbal korrigálhatja. Azonnali stop a gombbal. A CPS-funkció elœfeltétele: A zeneszámok között legalább 3 másodperc szünetnek kell lennie. Sávváltás (Autoreserve) A lejátszási irány megváltoztatása a lejátszás alatt: Nyomja le a gombot. A szalag végén a készülék automatikusan átkapcsol a másik sávra. A displayn az 1. sávnál TR1, a 2. sávnál TR2 látható. 19

20 Utalás: Nehezen járó kazettáknál manuálisan is átkapcsolhat a másik sávra. Ebben az esetben ellenœrizze a szalagcsévét. Átkapcsolás különbözœ szalagfajtákra A vasoxidos, krómdioxidos és fémes kazettafajtákat a készülék felismeri és az átállítást automatikusan elvégzi. Rövid belehallgatás a kazettára felvett zeneszámokba a SCANfunkcióval Lehetœsége van arra, hogy röviden belehallgasson a kazetta zeneszámaiba. Ha egy zeneszám megnyerte tetszését, le tudja állítani a SCAN-funkciót, ez a szám kerül lejátszásra. A SCAN-funkció be- és kikapcsolása Nyomja le röviden a PS gombot. A belehallgatási idœ megváltoztatható. (Lásd a Porgramozás DSC-vel - SCAN- TIME fejezetet). 20 B C Dolby NR* Zajszærés kazetták szabályszeræ lejátszásához. A Dolby C-NR a Dolby B-NR továbbfejlesztett változata és még jobban megszæri a nem kívánt zajokat. A kazetta felvételi módjától függœen választható a megfelelœ lejátszási mód: Dolby-NR B, Dolby-NR C, Dolby-NR nélkül. B C átkapcsolásnál a displayn a B vagy C jel világít, amennyiben a Dolby aktív. * A zajszærœrendszer a Dolby Laboratories licence alapján készült. A Dolby kifejezés és a dupla D jel a Dolby Laboratories márkajele. Üres szalagrészek automatikus átugrása a BLS-funkcióval - Blank Skip Ha a kazetta lejátszásánál 15 másodpercnél hosszabb szünet következik be, a készülék automatikusan gyorsan elœrepörget a következœ zeneszámra. A displayn a CPS-FF felirat látható. A BLS-funkció be- és kikapcsolása Nyomja le a BLS gombot. A displayn a BLS jel világít, amennyiben a funkció aktív. Rádiózás a szalag gyors elœre- ill visszacsévélése alatt RM-funkcióval (Radio Monitor) Ha a szalag gyors elœre- ill. visszacsévélése alatt (CPS, SCAN, BLS funkcióknál is) a szokásos némakapcsolás helyett inkább rádiót szeretne hallgatni, kapcsolja be az RM-funkciót. Az RM-funkció be- és kikapcsolása Nyomja le az RM gombot. A displayn az RM jel világít, amennyiben a funkció aktív. Kezelési útmutató Az autórádiohoz lehetœleg csak C60/C90- es hangszalagos kazettákat használjon. Óvja a kazettákat szennyezœdésktœl, portól és 50 C fok feletti hœmérséklettœl. Hagyja. hogy a hideg kazetták a lejátszás elött felmelegedjenek, ezzel megakadályozhatja az egyenetlen szalagtovábbítást. Kb. 100 óra üzemidœ után rendellenességek léphetnek fel a szalagtovábbításnál és a hangzásban a gumi szorítóhengerre és hangfejre lerakodott por miatt. Normális szennyezœdésnél használjon kazettás magnókészüléke tisztításához egy tisztító kazettát, erœsebb szennyezœdésnél egy spirituszba mártott vattapálcikát. Soha ne használjon kemény eszközöket a tisztításhoz.

21 Programozás DSC-vel Az autórádió lehetœséget nyújt arra, hogy a DSC-funkcióval (Direct Software Control) bizonyos beállításokat és funkciókat igényeinek megfelelœen megváltoztasson és ezeket a változásokat rögzítse. A készülék beállítására gyárilag sor került. A gyári alapbeállítások felsorolását a leírás végén találja, így ezek az alapbeállítások mindenkor rendelkezésére állnak. Ha a programozást meg szeretné változtatni: Nyomja le a DSC gombot. A billentyævel és a -db gombbal a következœkben leírt funkciókat tudja kiválasztani és beállítani. A display a beállított állapotot mutatja. / Funkció kiválasztás << / >> Érték beállítás Pontos idœ CDC NAME ANGLE Az aktuális pontos idœt mutatja, ill. ezt be kell állítani. A << >> billentyævel órát és percet lehet beadni (villog), a / billentyæ az idœbeállításhoz szolgál. A -db gombbal üzembe helyezi az órát. A pontos idœ beállítása a TIM-funkcióhoz szüséges. (Csak, ha Changer -t választott) Ezzel a funkcióval a CD-nek (lézerlemezeknek) kívánság szerinti nevet adhat. (Lásd a CD-Changer vezérlése / CD nevek beadása/ megjelentetése fejezetet). A -1, 0, +1 beállítással beigazítható az egyéni látószög. A látószöget (ANGLE) úgy kell beállítani, hogy a displayt a legkedvezœbb módon tudja leolvasni. BAS F=R TRE F=R BEEP Ezzel a beállítással a basszus hangok aránya szabályozható elœl és hátul. A basszus hangokat +6dB Fornt (elœl) vagy +6dB Rear (hátul) értékek között lehet beállítani. Ezzel a beállítással a magas hangok aránya szabályozható elœl és hátul. A magas hangokat +6dB Fornt (elœl) vagy +6dB Rear (hátul) értékek között lehet beállítani. Igazolóhang azoknál a funkcióknál, amelyeknél a gombot több mint 2 másodpercig kell lenyomva tartani. A hangerœ 0-tól 9-ig állítható be. (0 = kikapcsolva). 21

22 BRIGHT A display fényereje 1 és 16 fokozatok között szabályozható. Külön-külön fényerœt állíthat be nappali fényhez és éjszakára. Az éjszakai fényerœ beállítása: Kapcsolja be a gépjármævilágítást és programozza be a fényerœt. Ennek elœfeltétele, hogy a világító csatlakozás rá van kötve a gépkocsira. COLOUR (Variocolour) A készülék világításának fokozatos színbeli hozzáigazodása a mæszerfalvilágításoz. zöld... világos narancssárga... piros CDC DISP (Csak, ha Changer -t választott) CD üzemmódnál a << >> gombokkal a következœ kijelzések közül választhat: NAME- (név) a CD-vel beadott név TIME- (idœ) a szám lejátszási ideje LED ON NUMBER- (szám) CD-szám és a darab száma Választhat a LED ON vagy LED OFF funkció között. A KeyCard nyelv LED ON beállításnál villog, így kiegészítœ biztonságot nyújt, ha a készülék kikapcsolt állapotban van és a KeyCard-ot kivette. LOUDNESS (hangosság) A halk mély hangok hangerejének beállítása az emberi fül számára. LOUD 1 - csekély hangzás LOUD 6 - legerœsebb hangzás PTY LANG PTY SET Kiválaszthatja, hogy milyen nyelven jelenjen meg a programjel. (német) vagy ENGLISCH (angol Az állomásgombok gyári beállítása a PTY-SET funkcióval megváltoztatható. Nyomja le a SCANTIME S-DX 1 S-LO 1 megváltoztatandó állomásgombot. A billentyævel válassza ki a kívánt mæsort és nyomja le újra az állomásgombot. (átfutási idœ) Ezzel a rádió és kazetta átfuttatási idejét (Scan-idœ) lehet beállítani 5 és 30 másodperc között. Az állomáskeresœ érzékenységének beállítása távolsági vételhez. DX. 1 - magas érzékenység DX. 3 - érzéktelenség Az állomáskeresœ érzékenységének beállítása közeli vételhez. LO 1 - magas érzékenység LO 3 - érzéktelenség Az állomáskeresœ érzékenységét külön-külön be lehet állítani AM-hez és FM-hez. 22

23 SPEECH ST NAME TA LEVEL A jœvœben több RDSrádióállomás különbséget tesz zenei és nem zenei (szöveges) programok között. A SPEECH funkció a nem zenei mæsorok külön hangzásbeállításához szolgál. Ez a funkció lehetœséget nyújt arra, hogy a beprogramozott adófrekvenciáknak egy nyolc jelbœl álló nevet adhassunk. (Lásd a Adók megnevezése fejezetet). A forgalmi jelentések és figyelmeztetœhang hangerejének beállításához. 1-9 közötti értékek állíthatók be. A forgalmi jelentések ezzel a hangerœvel hallhatók. TIM TIME CDC UPD VOL FIX A TIM-idœ beállításához. A TIM-funkció be- és kikapcsolásához. A pontos beállítás leírását a Traffic Memo (TIM) - A TIM felvételi készenlét funkció beállítása címszó alatt találja. (Csak, ha a Changer be van kapcsolva) Lehetœséget nyújt, hogy CDneveket töröljünk és ezzel helyet nyerjünk új CD-nevek számára. (Lásd a Changer vezérlése - CD-nevek törlése fejezetet). Lehetœvé teszi a bekapcsolási hangerœ beállítását. Állítsa be a << >> gombokkal a kívánt hangerœt. A DSC-programozás befejezése / A beállítás rögzítése Nyomja le a DSC gombot. A CD-Changer vezérlése A következœ Blaupunkt CD-Changerek üzemeltethetœk az autórádióval: CDC-A03, -F03, -A05, -F05. A Changer-üzemmód bekapcsolása az autórádión a SRC funkcióval A tárat be kell helyezni. Az SRC-funkcióval átkapcsolja a hangforrást. (rádió - Changer - kazetta) Nyomja le annyiszor az SRC gombot, amíg a displayn megjelenik a Changer-funkció. Elœször röviden a CD ON, majd pl. a CD1 - T1 felirat látható. CD = Disk (lézerlemez), T = Track (zeneszám) CD-szám zeneszám 23

24 A CD kiválasztása / A zeneszám kiválasztása a billentyævel Mæsorszám választás (felfelé): nyomja meg rövid ideig CUE - gyors elœrecsévélés (hallható): tartsa benyomva Mæsorszám újbóli indítása: nyomja meg rövid ideig Mæsorszám választás (lefelé): nyomja meg egymás után kétszer vagy többször REVIEW - gyors visszacsévélés (hallható): tartsa benyomva << CD választás (lefelé) >> CD választás (felfelé) A displayn a választott állapot látható. SCAN Rövid belehallgatás a CD-számokba A Scan-funkció beindítása Nyomja le a PS gombot az autórádión kb. 1 másodpercre. A zeneszámok elœrœl kezdve, egymás után kb másodpercre hallhatóvá válnak. A Scan-funkció befejezése Nyomja le röviden a PS gombot. Az utolsóként játszott számot hallgathatja tovább. MIX CD-számok véletlenszeræen meghatározott egymás utániságban is lejátszhatók. MIX CD A kiválasztott CD számait véletlenszeræ egymás utániságban játsza le. A további CD-éket (lézerlemezeket) számozás szerint választja ki, a MIX funkció a zeneszámok lejátszására vonatkozik. MIX MAG A tár minden CD-je (lézerlemeze) véletlenszeræ egymás utániságban kerül lejátszásra. MIX OFF A MIX-funkció ki van kapcsolva. A számok újra számozás szerint, egymás után kerülnek lejátszásra. A funkció átkapcsolása Nyomja le annyiszor a MIX gombot, amíg a kívánt funkció megjelenik a displayn. Ha a MIX-funkció aktív, jobbra lennt a displayn a MIX felirat világít. CD-nevek betáplálása és lehívása 99 CD-nek (lézerlemeznek) tud nevet adni. Ha lejátszik egy CD-t (lézerlemezt), a displayn megjelenhet a lemez neve, pl. VIVALDI. Ennek feltétele, hogy a DSC - CD DISP funkciónál kiválassza a nevet. Betáplálás A tárat legalább egy CD-vel (lézerlemezzel) be kell helyezni. Válassza az SRC gombbal a CDC forrást. 24

25 Nyomja le a DSC gombot. Nyomja le annyiszor a / billentyæt, amíg a kijelzœn megjelenik a CD NAME felirat. Nyomja le a -db gombot. A beadható elsœ jel helye villog. Válasszon ezután a / billentyævel egy jelet. Egymás után megjelennek a nagy betæk (A-Z), külön jelek ás számok 0-9. Ugorjon a << >> billentyævel a következœ vonalra és válasszon egy jelet. Max. hét jelet választhat ki ezen a módon. A betáplálás befejezése: Nyomja le a -db gombot, a beadott név rögzítœdik. Ezután a / billentyævel egy másik DSC-funkciót választhat, vagy nyomja le a DSC gombot, ezzel rögzítette a beadott nevet és egyidejæleg elhagyja a DSC-listát. A beadott név memóriaegységbe történœ eltárolása / új CD (lézerlemez) kiválasztása Nyomja le a -db gombot és a név beadásához válassza a következœ CD-t (lézerlemezt) a << >> billentyævel. Nyomja le a -db gombot és adja be a nevet. A beadott név egy új név betáplálásánál törlœdik (átíródik). A CD-nevek törlése Ha több mint 99 nevet próbál betáplálni, megjelenik a FULL felirat a displayn. A DSC-funkción keresztül egy vagy több CD (lézerlemez) nevét tudja törölni és ezzel helyet teremt új nevek számára. A CDC-UPDATE (a legaktuálisabb állapot beállítása) funkcióval minden CD-t (lézerlemezt), amelynek a neve megmarad helybenhagyólag beadhat, a többi név törlœdik. Nyomja le a DSC gombot. Helyezze be a tárat a CD-kel (lézerlemezekkel), amelyeknek a neveit meg kívánja hagyni. Nyomja le a / billentyæt annyiszor, amíg a CDC UPD (Up-date) megjelenik a displayn. Nyomja le a << >> billentyæt és a displayn megjelenik a LOAD CD felirat. A CD (lézerlemezek) leolvasása után megjelenik a displayn a NEXT MAG (tár) felirat. Nyomja le a Changeren az EJECT gombot és helyezze be a következœ tárat. Minden CD-vel (lézerlemezzel) végezze el ugyanezt, amelyek betáplált neveit meg szeretné tartani. Végezetül nyomja le kb. 2 másodpercre a -db gombot, amíg a displayn megjelenik az UPDATING felirat. Most sor kerül az Update -ra. Mihelyt a READY felirat megjelenik, a folyamat befejezœdött. Minden behelyezett CD-nél (lézerlemeznél) megmaradt a betáplált név, minden másiknál törlœdött a név. Ezt a folyamatot meg tudja szakítani, ha lenyomja a DSC gombot. 25

26 Melléklet A DSC gyári alapbeállítások listája UHRZEIT 00:00 ANGLE 0 BAS F=R TRE F=R BEEP 4 BRIGHT 16 COLOUR középérték (sárga) CDC DISP NAME LED ON LOUDNESS 3 PTY LANG (német) PTY SET NACHRICH (TEN) SCANTIME 10s S - DX 2 S - LO 2 SPEECH 0 TA LEVEL 5 TIM TIME 07:00 VOL FIX 20 Függelék Mæszaki adatok Erœsítœ: Kimenœ teljesítmény: FM-érzékenység: Vételi sáv: FM Kazetta (fém) 4 x 20 Watt színusz, DIN x 25 Watt zene, DIN ,9 µv 26 db-nél jel : zaj arány Hz (-3 db) Hz (-3 db) MINŒSÉGTANUSITÁS A 2/1984. /III. 10 /IpM-BkM. sz. együttes rendeletében elœirtak szerint, - mint forgalomba hozó tanusitjuk, hogy a Blaupunkt gyártmányú Ancona CR 24 tipusu készülék megfelel az alábbi müszaki jellemzœknek. 26 Változtatások joga fenntartva!

27 Blaupunkt-Werke GmbH Bosch Gruppe 4/95 K7/VKD 3 D (H) PM 27
