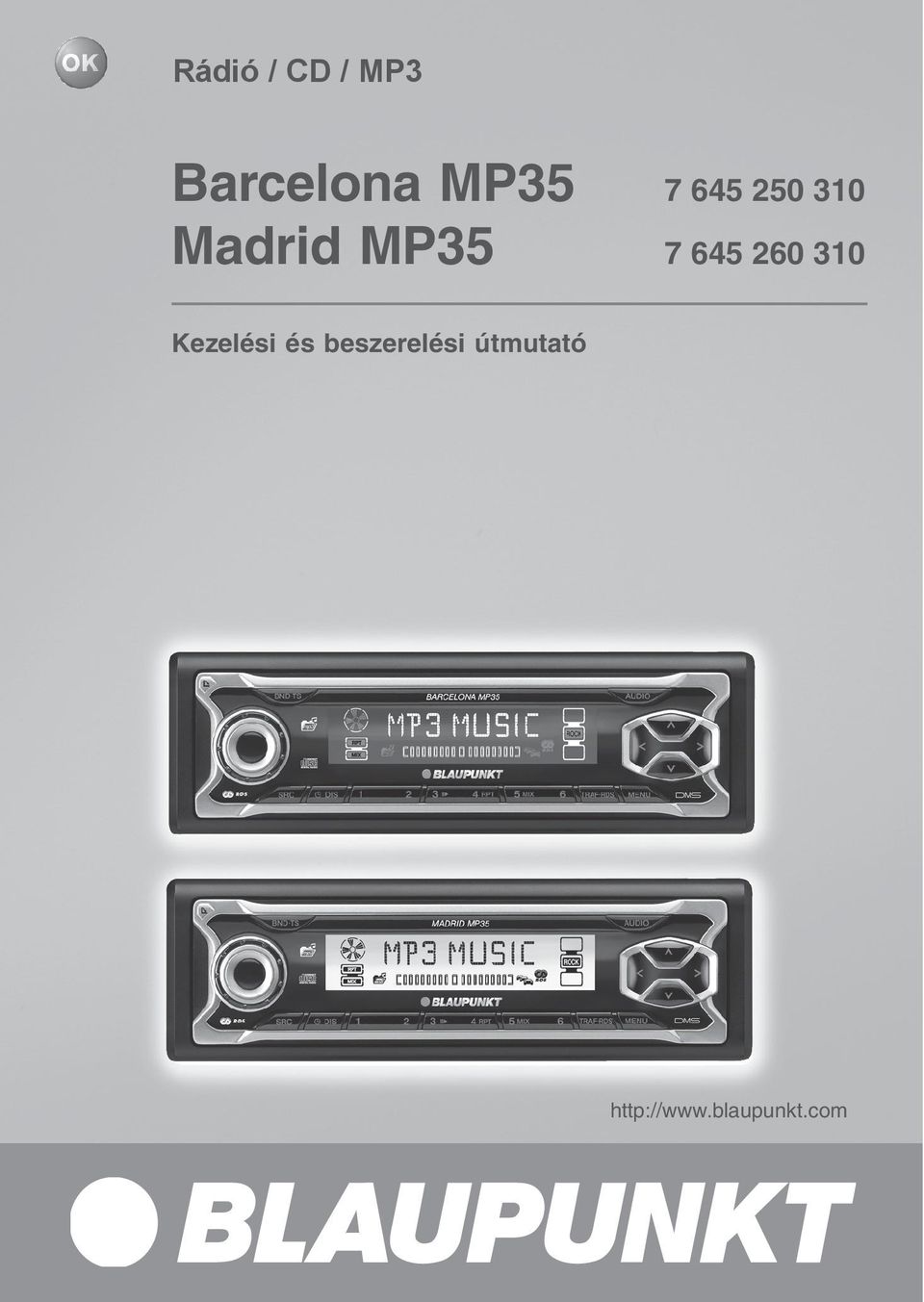

1 Rádió / CD / MP3 Barcelona MP Madrid MP Kezelési és beszerelési útmutató

2

3 KEZELÕSZERVEK 1 A készülék be- és kikapcsolása; némítás (mute). 2 nyomógomb: A lehajtható és levehetõ elõlap nyitása. 3 Hangerõ-szabályozó. 4 BND TS nyomógomb. Röviden megnyomva: Az FM tárolószintek és a HH vagy a KH hullámsáv kiválasztása. Hosszan megnyomva: A Travelstore funkció indítása. 5 AUDIO nyomógomb: A mély és a magas hangszín, valamint a balansz és a fader beállítása. Az ekvalizer programozott beállításának kiválasztása. Az X-BASS be- és kikapcsolása, valamint beállítása. 6 Nyíllal jelölt nyomógombok. 7 MENU nyomógomb. Röviden megnyomva: A beállítások menüjének behívása. Hosszan megnyomva: A pásztázás (Scan) megkezdése. 8 TRAF RDS nyomógomb. Röviden megnyomva: Be- és kikapcsolja a közlekedési információ vételi készenlétét. Hosszan megnyomva: Az RDS kényelmi funkciók be- és kikapcsolása számjegygomb. : DIS nyomógomb. Röviden megnyomva: A pontos idõ rövid megjelenítése. Hosszan megnyomva: A kijelzés beállítása. ; SRC nyomógomb. Váltás a rádió, a CD/MP3, a CDváltó (ha csatlakoztatva van) és az AUX mûsorforrás között. < nyomógomb: Kiveti a CDlemezt a készülékbõl (csak kinyitott elõlap esetén látható). 3

4 TARTALOMJEGYZÉK Tudnivalók, tartozékok... 6 Közlekedésbiztonság... 6 Beszerelés... 6 Külön beszerezhetõ tartozékok... 6 Levehetõ elõlap... 7 Lopásvédelem... 7 Az elõlap levétele... 7 Az elõlap visszahelyezése... 7 Kikapcsolási idõkapcsoló (Off timer).. 8 Be- és kikapcsolás... 9 A hangerõ beállítása A bekapcsolási hangerõ beállítása.. 10 A hangerõ gyors csökkentése (mute) A nyugtázó hang be- és kikapcsolása Telefonos hangbeállítások Rádió üzemmód A tuner beállítása A rádió üzemmód bekapcsolása RDS kényelmi funkciók Hullámsáv / tárolószint kiválasztása. 13 Adók behangolása Az adókeresés érzékenységének beállítása Adók tárolása Adók automatikus tárolása (Travelstore) Tárolt adók behívása A fogható adók bejátszása (Scan) A bejátszási idõ beállítása Mûsortípus (PTY) A rádióvétel optimalizálása A kijelzés beállítása Közlekedési adó A közlekedési hírek elsõbbségének be- és kikapcsolása A közlekedési hírek hangerejének beállítása CD üzemmód A CD üzemmód bekapcsolása Zeneszám kiválasztása Zeneszám gyors kiválasztása Gyorskeresés (hallható) A zeneszámok lejátszása véletlen sorrendben (Mix) A zeneszámok kezdetének rövid bejátszása (Scan) Zeneszám megismétlése (Repeat).. 19 A lejátszás megszakítása (Pause) A kijelzés beállítása A CD-text megjelenítése Közlekedési hírek CD üzemmódban. 20 A CD-lemez kivétele MP3 üzemmód Az MP3 CD elõkészítése Az MP3 üzemmód bekapcsolása A kijelzés beállítása Mappa kiválasztása Zeneszám/fájl kiválasztása Gyorskeresés A zeneszámok lejátszása véletlen sorrendben (Mix) A zeneszámok kezdetének rövid bejátszása (Scan) Egyes zeneszámok vagy egész mappák ismételt lejátszása (Repeat) A lejátszás megszakítása (Pause)

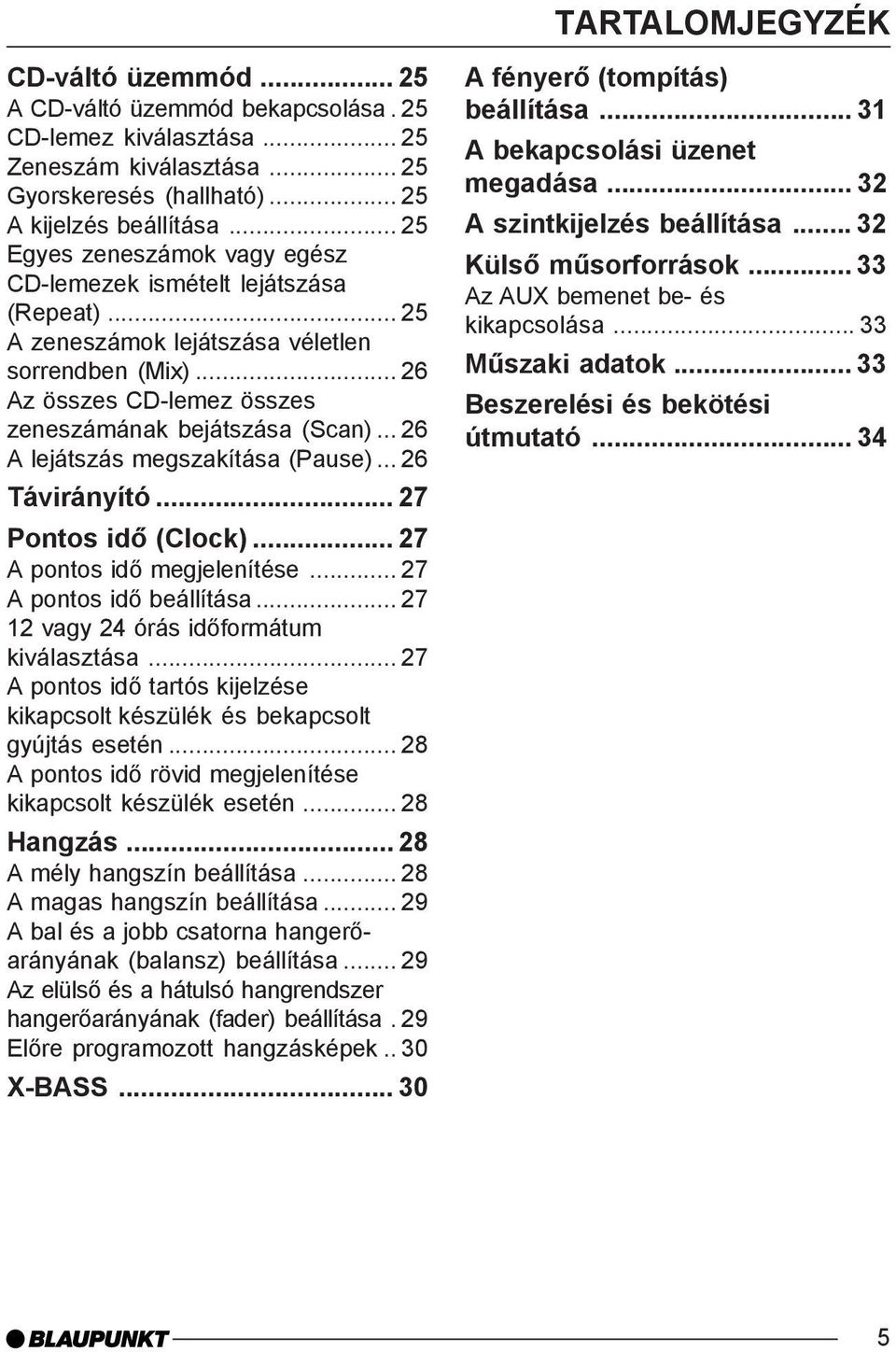

5 TARTALOMJEGYZÉK CD-váltó üzemmód A CD-váltó üzemmód bekapcsolása. 25 CD-lemez kiválasztása Zeneszám kiválasztása Gyorskeresés (hallható) A kijelzés beállítása Egyes zeneszámok vagy egész CD-lemezek ismételt lejátszása (Repeat) A zeneszámok lejátszása véletlen sorrendben (Mix) Az összes CD-lemez összes zeneszámának bejátszása (Scan) A lejátszás megszakítása (Pause) Távirányító Pontos idõ (Clock) A pontos idõ megjelenítése A pontos idõ beállítása vagy 24 órás idõformátum kiválasztása A pontos idõ tartós kijelzése kikapcsolt készülék és bekapcsolt gyújtás esetén A pontos idõ rövid megjelenítése kikapcsolt készülék esetén Hangzás A mély hangszín beállítása A magas hangszín beállítása A bal és a jobb csatorna hangerõarányának (balansz) beállítása Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállítása. 29 Elõre programozott hangzásképek.. 30 X-BASS A fényerõ (tompítás) beállítása A bekapcsolási üzenet megadása A szintkijelzés beállítása Külsõ mûsorforrások Az AUX bemenet be- és kikapcsolása Mûszaki adatok Beszerelési és bekötési útmutató

6 TUDNIVALÓK, TARTOZÉKOK Tudnivalók, tartozékok Nagyon köszönjük, hogy a Blaupunkt termékére esett a választása. Kívánjuk, hogy sok öröme teljék új készülékében. Kérjük, mielõtt a készüléket használatba venné, olvassa el ezt a kezelési útmutatót. A Blaupunkt szerkesztõi folyamatosan azon dolgoznak, hogy a kezelési útmutatókat áttekinthetõen és közérthetõen adják közre. Ha a készülék kezelésével kapcsolatban mégis kérdése merülne fel, forduljon a kereskedõhöz, vagy hívja a hazájában erre a célra létesített forródrótot. A telefonszám e kezelési útmutató hátoldalán található. Az Európai Unió területén vásárolt termékekre gyártói garanciát adunk. A garanciafeltételeket a vagy a címen olvashatja el, vagy érdeklõdjön az alábbi címen: Robert Bosch Kft. Autós Multimédia Üzletág H 1103 Budapest, Gyömrõi út 120. vagy Serelco Bt. Központi márkaszerviz H 1089 Budapest, Diószeghy S. u. 18. Közlekedésbiztonság A közlekedés biztonsága a legfontosabb szempont. Csak akkor módosítsa autórádió-készüléke beállításait, ha azt a forgalmi helyzet lehetõvé teszi. Az utazás megkezdése elõtt ismerkedjen meg a készülékkel. Fontos, hogy a gépkocsiban a rendõrség, a tûzoltóság vagy a mentõszolgálat megkülönböztetõ hangjelzését idejében észlelni lehessen. Ajánlatos ezért utazás közben a készüléket mérsékelt hangerõvel hallgatni. Beszerelés Ha autórádió-készülékét saját maga kívánja beszerelni, kérjük, olvassa el az útmutató végén a beszerelési és bekötési útmutatót. Külön beszerezhetõ tartozékok Csak a Blaupunkt által jóváhagyott külön tartozékokat használja. Távirányító Az RC 08, RC 10, RC 10H vagy RC 12H távirányító segítségével az autórádiókészülék alapfunkciói biztonságosan és kényelmesen kezelhetõk a kormánykerékrõl. A készüléket nem lehet a távirányítóval be- és kikapcsolni. Végerõsítõ Minden Blaupunkt vagy Velocity végerõsítõ használható. CD-váltók A következõ típusú Blaupunkt CD-váltók csatlakoztathatók: CDC A 08, IDC A 09 és CDC A 03. 6

7 Levehetõ elõlap Lopásvédelem Lopás elleni védelem céljából az Ön készüléke levehetõ elõlappal (Flip Release Panel) van ellátva. E nélkül az elõlap nélkül a készülék a tolvaj számára értéktelen. Védje készülékét a lopás ellen: a gépkocsi elhagyásakor mindig vegye le az elõlapot. Az elõlapot ne hagyja a gépkocsiban, még rejtett helyen sem. Az elõlap kialakítása könnyû kezelést tesz lehetõvé. Megjegyzések: Vigyázzon, hogy az elõlap ne essen le. Ne tegye ki az elõlapot közvetlen napsugárzásnak vagy más sugárzó hõ hatásának. Kerülje az elõlap érintkezõinek emberi bõrrel való közvetlen megérintését. Az érintkezõket szükség esetén alkohollal átitatott, szöszmentes kendõvel tisztítsa meg. Az elõlap levétele Nyomja meg a 2 Az elõlap elõrefelé kinyílik. Fogja meg az elõlapot a jobb oldalánál, és elõrefelé húzza ki a tartóból. LEVEHETÕ ELÕLAP Megjegyzések: A készülék egy beállítható idõ elteltével kikapcsol. Erre vonatkozóan olvassa el ebben a fejezetben a Kikapcsolási idõkapcsoló (Off timer) c. részt. Minden jelenlegi beállítás tárolódik. A készülékbe helyezett CD-lemez benne marad. Az elõlap visszahelyezése Tartsa az elõlapot a készülékre nagyjából merõlegesen. Csúsztassa az elõlapot a készülék hornyába a készülékház alsó pereménél jobb és bal oldalon. Óvatosan nyomja az elõlapot a tartóba, amíg a helyére nem kattan. Hajtsa fel az elõlapot, és óvatosan nyomja a készülékbe, amíg a helyére nem kattan

8 LEVEHETÕ ELÕLAP Az elõlap visszahelyezésekor ne nyomja meg a kijelzõ felületét. Ha az elõlap kivételekor a készülék be volt kapcsolva, akkor az elõlap visszahelyezése után a legutóbbi beállításokkal ismét bekapcsol a legutóbb használt mûsorforrás, azaz a rádió, a CD/MP3, a CD-váltó vagy az AUX. Ha a kikapcsolási idõt 0 másodpercre állítja, a készülék az elõlap lenyitásakor azonnal kikapcsol. Kikapcsolási idõkapcsoló (Off timer) A készülék idõtúllépés (idõkeret) funkcióval rendelkezik. Ha például megnyomja a MENU 7 gombot és kiválaszt egy menüpontot, akkor a készülék a legutóbbi gombnyomástól számított kb. 8 másodperc elteltével visszakapcsol. A végrehajtott beállítások tárolódnak. Az elõlap levétele után a készülék egy beállítható idõ elteltével kikapcsol. Ez az idõ 0 és 30 másodperc között állítható be. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn az OFF TIMER felirat jelenjen meg. Állítsa be a pontos idõt a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 8

9 Be- és kikapcsolás A készülék be- és kikapcsolása az alábbi módokon lehetséges: Be- és kikapcsolás a gyújtáskapcsolóval Ha a készülék helyesen van bekötve a jármû gyújtási rendszerébe, és elõzõleg nem az 1 gombbal kapcsolták ki, akkor a gyújtással együtt lehet be-, ill. kikapcsolni. Be- és kikapcsolás a levehetõ elõlappal Vegye le az elõlapot. A készülék kikapcsol. A készülék a beállított idõ elteltével kikapcsol. Erre vonatkozóan olvassa el a Kikapcsolási idõkapcsoló c. részt. Tegye vissza az elõlapot. A készülék bekapcsol. A legutóbb használt mûsorforrás, azaz a rádió, a CD/ MP3, a CD-váltó vagy az AUX újra bekapcsol a legutóbbi beállításokkal. Be- és kikapcsolás az 1 gombbal Bekapcsolás céljából nyomja meg az 1 A kikapcsoláshoz tartsa nyomva két másodpercnél tovább az 1 A készülék kikapcsol. BE- ÉS KIKAPCSOLÁS A gépkocsi-akkumulátor védelme érdekében a készülék egy óra elteltével önmûködõen kikapcsol, ha a gyújtás ki van kapcsolva. Bekapcsolás CD-lemez behelyezésével Ha a készülék ki van kapcsolva, és a lejátszójában nincs CD-lemez, nyomja meg a 2 Az elõlap lenyílik. Erõltetés nélkül tolja be a feliratával fölfelé fordított CD-lemezt a lejátszóba, amíg ellenállást nem érez. A készülék automatikusan behúzza a CD-lemezt. A CD-lemez behúzását nem szabad sem akadályozni, sem segíteni. Könnyed nyomással zárja be az elõlapot, amíg érezhetõen a helyére nem kattan. A készülék bekapcsol és megkezdi a CDlemez lejátszását. Ha a jármû gyújtását kikapcsolják a CD-lemez behelyezése elõtt, akkor a lejátszás megkezdéséhez elõbb be kell kapcsolni a készüléket az 1 gombbal. 9

10 A HANGERÕ BEÁLLÍTÁSA A hangerõ beállítása A hangerõ lépésenként szabályozható 0-tól (ki) 66-ig (maximális). A hangerõ növeléséhez forgassa a 3 hangerõ-szabályozót jobbra. A hangerõ csökkentéséhez forgassa a 3 hangerõ-szabályozót balra. A bekapcsolási hangerõ beállítása A bekapcsolási hangerõ beállítható. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn az ON VOLUME (bekapcsolási hangerõ) felirat jelenjen meg. Állítsa be a bekapcsolási hangerõt a vagy a 6 gombbal. A beállítás megkönnyítése érdekében a beállítás során a hangerõ a beállított értéknek megfelelõen növekszik, ill. csökken. Ha LAST VOL (= legutóbbi hangerõ) értéket állít be, a bekapcsolási hangerõ az a hangerõ lesz, amellyel a készüléket legutóbbi kikapcsolásakor hallgatták. A halláskárosodás megelõzésére a bekapcsolási hangerõt 38 értékre korlátoztuk. Ha kikapcsoláskor a hangerõ ennél magasabb volt és LAST VOL van beállítva, akkor bekapcsoláskor csak 38-as hangerõvel szólal meg a készülék. nyomja meg kétszer a MENU 7 A hangerõ gyors csökkentése (mute) A hangerõ gyorsan lecsökkenthetõ (mute) egy beállítható értékre. Nyomja meg röviden az 1 A kijelzõn a MUTE felirat látható. A némítás feloldása A legutóbbi hangerõ visszaállításához újra nyomja meg röviden az 1 A csökkentett (mute) hangerõ beállítása A némítási hangerõ (mute level) beállítható. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a MUTE LVL (némítási hangerõ) felirat jelenjen meg. Állítsa be a némítási hangerõt a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 A nyugtázó hang be- és kikapcsolása Ha Ön egyes funkciók esetén pl. adóállomás tárolásakor egy állomásgombra egy nyomógombot két másodpercnél hosszabb ideig tart nyomva, akkor nyugtázó hangjelzés hallható. A hangjelzés be- és kikapcsolható. Nyomja meg a MENU 7 10

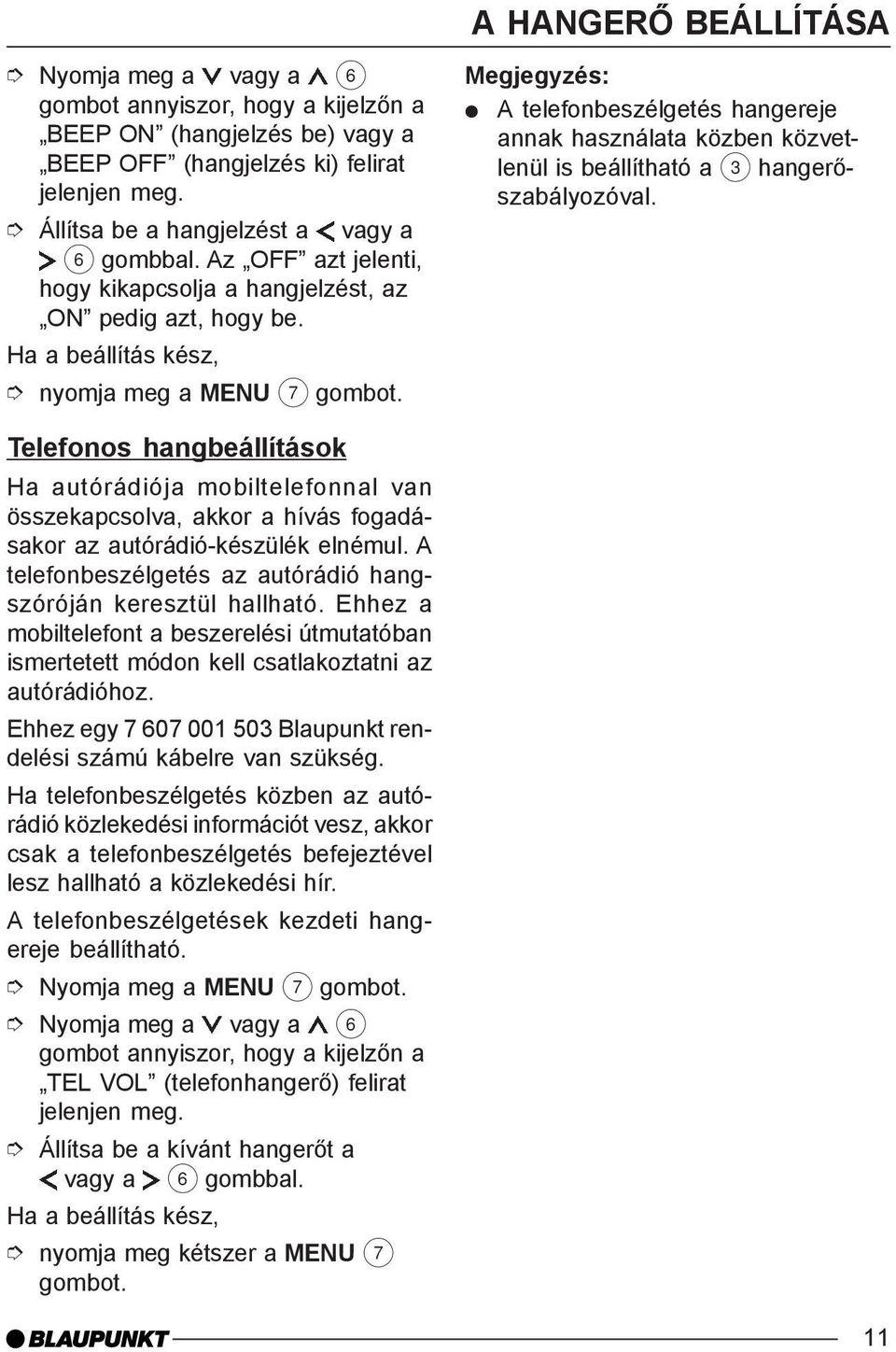

11 A HANGERÕ BEÁLLÍTÁSA gombot annyiszor, hogy a kijelzõn a BEEP ON (hangjelzés be) vagy a BEEP OFF (hangjelzés ki) felirat jelenjen meg. Állítsa be a hangjelzést a vagy a 6 gombbal. Az OFF azt jelenti, hogy kikapcsolja a hangjelzést, az ON pedig azt, hogy be. nyomja meg a MENU 7 A telefonbeszélgetés hangereje annak használata közben közvetlenül is beállítható a 3 hangerõszabályozóval. Telefonos hangbeállítások Ha autórádiója mobiltelefonnal van összekapcsolva, akkor a hívás fogadásakor az autórádió-készülék elnémul. A telefonbeszélgetés az autórádió hangszóróján keresztül hallható. Ehhez a mobiltelefont a beszerelési útmutatóban ismertetett módon kell csatlakoztatni az autórádióhoz. Ehhez egy Blaupunkt rendelési számú kábelre van szükség. Ha telefonbeszélgetés közben az autórádió közlekedési információt vesz, akkor csak a telefonbeszélgetés befejeztével lesz hallható a közlekedési hír. A telefonbeszélgetések kezdeti hangereje beállítható. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a TEL VOL (telefonhangerõ) felirat jelenjen meg. Állítsa be a kívánt hangerõt a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 11

12 RÁDIÓ ÜZEMMÓD Rádió üzemmód A készülék RDS rádióvevõvel van kialakítva. Számos FM adóállomás sugároz olyan jelet, amely a mûsor mellett egyéb információkat is tartalmaz, pl. az adóállomás nevét és a mûsortípust (PTY). Az adóállomás neve ha a megfelelõ jel fogható megjelenik a kijelzõn. A tuner beállítása A rádió kifogástalan mûködtetésének biztosításához a készüléken be kell állítani azt a területet, amelyikben mûködik. Európa (EUROPE), az Egyesült Államok (USA), Dél-Amerika (S-AMERICA) és Thaiföld (THAI) között lehet választani. Gyárilag az a terület van beállítva, amelyikben a készülék kereskedelmi forgalomba kerül. Ha gondjai vannak a rádióvétellel, ellenõrizze ezt a beállítást. Az ebben a kezelési útmutatóban leírt rádiófunkciók az európai (EUROPE) tunerbeállításra vonatkoznak. Tartsa nyomva egyidejûleg az 1 és az 5 9 gombot, és kapcsolja be a készüléket az 1 gombbal. A TUNER felirat jelenik meg. Válassza ki a kívánt területet a vagy a 6 gombbal. A beállítás tárolásához kapcsolja ki és be a készüléket, vagy várjon kb. 8 másodpercet. A rádió a legutóbbi beállítással (rádió, CD/MP3, CD-váltó vagy AUX) kapcsol be ismét. A rádió üzemmód bekapcsolása Ha a készülék CD/MP3, CD-váltó vagy AUX üzemmódban van, nyomja meg a BND TS 4 gombot vagy nyomja meg az SRC ; gombot annyiszor, hogy a kijelzõn megjelenjen a tárolószint, pl. FM1. RDS kényelmi funkciók Az AF (alternatív frekvencia) és a REGI- ONAL (regionális vagy körzeti adók) RDS kényelmi funkció a rádiókészülék szolgáltatási kínálatát bõvíti. AF: Ha ez az RDS kényelmi funkció be van kapcsolva, akkor a készülék automatikusan azt a frekvenciát hangolja be, amelyen a behangolt adóállomás a lehetõ legjobb minõségben vehetõ. REGIONAL: Egyes adóállomások a mûsorukat meghatározott idõszakokban különbözõ tartalmú regionális (körzeti) mûsorokra osztják fel. A REG funkció segítségével megakadályozható, hogy az autórádió átváltson olyan alternatív frekvenciákra, amelyek mûsortartalma más. A REGIONAL funkciót a menüben külön kell be-, ill. kikapcsolni. 12

13 RÁDIÓ ÜZEMMÓD Az RDS kényelmi funkciók be- és kikapcsolása Az AF és a REGIONAL RDS kényelmi funkció használatához tartsa nyomva két másodpercnél tovább a TRAF RDS 8 Az RDS funkciók akkor aktívak, ha a kijelzõn látható az RDS szimbólum. A REGIONAL be- és kikapcsolása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a REG (regionális) felirat jelenjen meg. A REG felirat mögött OFF (ki), ill. ON (be) jelenik meg. A REGIONAL be- vagy kikapcsolásához nyomja meg a vagy a 6 Nyomja meg a MENU 7 Hullámsáv / tárolószint kiválasztása Ez a készülék az URH (FM), valamint a KH és a HH (AM) frekvenciasávban képes mûsorok vételére. Az FM hullámsávban három tárolószint (FM1, FM2 és FMT), a KH és a HH hullámsávban sávonként egy-egy tárolószint áll rendelkezésre. Minden tárolószinten hat-hat adó tárolható. Ha váltani kíván az FM1, az FM2 és az FMT tárolószint, illetve a KH és a HH hullámsáv között, nyomja meg röviden a BND TS 4 Adók behangolása Az adóállomások behangolására különbözõ lehetõségek vannak. Automatikus adókeresés A készülék behangolja a következõ fogható adóállomást. Kézi adóbehangolás Az adókat kézzel is be lehet hangolni. Az adókat csak akkor lehet manuálisan behangolni, ha az RDS kényelmi funkció ki van kapcsolva. Lapozás az adóláncon belül (csak FM esetében) Ha az adóállomások egynél több mûsort sugároznak, akkor az ilyen úgynevezett adóláncokon belül lapozni lehet. E funkció használatához az RDS kényelmi funkciónak bekapcsolva kell lennie. gombot; hatására a készülék behangolja az adóláncon belüli következõ adót. Ilyen módon csak olyan adóra lehet átkapcsolni, amelyet korábban Ön legalább egyszer már hallgatott. Ehhez használja a pásztázás vagy a Travelstore funkciót. 13

14 RÁDIÓ ÜZEMMÓD Az adókeresés érzékenységének beállítása Kiválaszthatja, hogy csak a jól fogható, vagy pedig a gyengén fogható adókat is be akarja-e hangolni. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a SENS (érzékenység) felirat jelenjen meg érvényes beállításával együtt. A legnagyobb érzékenység SENS HI6, míg a legkisebb SENS LO1. Állítsa be a kívánt érzékenységet a vagy a 6 gombbal. nyomja meg a MENU 7 Az érzékenység külön-külön beállítható az FM, illetve a KH és a HH (AM) esetében. Adók tárolása Adók manuális tárolása Válassza ki a kívánt FM1, FM2 vagy FMT tárolószintet, illetve a KH vagy a HH hullámsávot. Hangolja be a kívánt adóállomást. Tartsa nyomva két másodpercnél tovább az állomásgombok közül azt, amelyikre az adóállomást kívánja programozni. Adók automatikus tárolása (Travelstore) Az adott körzet hat legerõsebb adóállomása automatikusan is tárolható (csak az FM hullámsávban). Az adóállomások az FMT tárolószinten lesznek tárolva. A mûvelet során az e szintre korábban beprogramozott adóállomások törlõdnek. Tartsa nyomva két másodpercnél tovább a BND TS 4 Megkezdõdik a tárolás. A kijelzõn az FM TSTORE felirat látható. A mûvelet befejeztével a készülék az FMT szint elsõ tárhelyére beprogramozott adó mûsorát játssza. Tárolt adók behívása Válassza ki a tárolószintet vagy a hullámsávot. Nyomja meg a kívánt adó állomásgombját. A fogható adók bejátszása (Scan) A Scan funkció segítségével az összes fogható adóállomás mûsorába bele lehet hallgatni. A bejátszási idõ 5 másodperces lépésközzel 5 és 30 másodperc közötti értékre állítható be a menü segítségével. A Scan indítása Tartsa nyomva két másodpercnél tovább a MENU 7 Megkezdõdik a pásztázás. A kijelzõn rövid idõre a SCAN felirat látható, majd villogva megjelenik az éppen hallható adóállomás neve vagy frekvenciája. 14

15 RÁDIÓ ÜZEMMÓD A Scan befejezése és az adó továbbhallgatása Nyomja meg a MENU 7 A pásztázás befejezõdik, és a legutóbb behangolt adóállomás hallható tovább. A bejátszási idõ beállítása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a SCAN TIME felirat jelenjen meg. Állítsa be a kívánt bejátszási idõt a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 A beállított bejátszási idõ a CD/MP3 és a CD-váltó üzemmódban végzett bejátszásra is érvényes. Mûsortípus (PTY) Az adóállomás neve mellett egyes FM adóállomások információt sugároznak a mûsor típusáról is. Az Ön autórádiókészüléke képes az ilyen információk vételére és megjelenítésére. Ilyen mûsortípusok lehetnek pl. az alábbiak: CULTURE kultúra TRAVEL utazás JAZZ dzsessz SPORT sport NEWS hírek POP popzene ROCK rockzene CLASSICS komolyzene A PTY funkció segítségével kiválaszthatók az adott mûsortípust sugárzó adóállomások. PTY-EON Ha beállítja a mûsortípust és elindítja az adókeresést, akkor a készülék az éppen hallgatott adóállomásról átvált egy olyan adóra, amely a kiválasztott mûsortípust sugározza. Megjegyzések: Ha a készülék nem talál egyetlen adót sem, amely a kiválasztott mûsortípust sugározná, akkor hangjelzés hallható, és a kijelzõn rövid idõre a NO PTY felirat látható. A készülék ismét a legutóbb vett adóállomást hangolja be. Amint egy késõbbi idõpontban a behangolt adó vagy az adólánc másik adója a kívánt mûsortípust sugározza, a készülék az éppen hallgatott adóról, illetve CD, MP3 vagy CD-váltó üzemmódból automatikusan átvált a kívánt mûsortípust sugárzó adóra. A PTY be- és kikapcsolása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a PTY ON vagy a PTY OFF felirat jelenjen meg. A PTY be- (ON), ill. kikapcsolásához (OFF) nyomja meg a vagy a 6 Nyomja meg a MENU 7 15

16 RÁDIÓ ÜZEMMÓD A PTY nyelvének kiválasztása Kiválasztható a mûsortípusok kijelzésének nyelve. A német (DEUTSCH), az angol (ENGLISH) és a francia (FRANÇAIS) nyelv közül lehet választani. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a PTY LANG (mûsortípus nyelve) felirat jelenjen meg. Állítsa be a kívánt nyelvet a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 A mûsortípus kiválasztása és a keresés megkezdése A jelenlegi mûsortípus megjelenik a kijelzõn. Ha másik mûsortípust kíván választani, akkor ezt a kijelzési idõ alatt a vagy a 6 gombbal teheti meg. A kiválasztott mûsortípus rövid idõre megjelenik a kijelzõn. Indítsa el a keresést a vagy a 6 gombbal. A készülék behangolja a kiválasztott mûsortípusnak megfelelõ következõ adóállomást. A rádióvétel optimalizálása HiCut A HiCut funkció a vételi minõség javulását eredményezi rossz vételi viszonyok esetén (csak FM esetében). Vételi zavarok esetén a készülék automatikusan csökkenti a zavarszintet. A HiCut be- és kikapcsolása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a HICUT felirat jelenjen meg. A HiCut beállításához nyomja meg a vagy a 6 A HICUT 0 kikapcsolja, a HICUT 1 bekapcsolja a zavarszint automatikus csökkentését. Nyomja meg a MENU 7 A kijelzés beállítása Rádió üzemmódban beállítható, hogy a kijelzõn a hullámsáv és a tárolószint mellett a pontos idõ vagy az éppen hallgatott adó neve, ill. frekvenciája jelenjen meg. A kijelzés átkapcsolásához tartsa nyomva két másodpercnél tovább a DIS : 16

17 Közlekedési adó Ez a készülék RDS-EON rádióvevõvel van kialakítva. Az EON (Enhanced Other Network) az adóinformációk vételi láncon belüli átadását jelenti. Közlekedési hírbemondás (TA) esetén a készülék az adóláncon belül a közlekedési híreket nem sugárzó adóról az adólánc megfelelõ közlekedési adójára vált. A közlekedési hírek bemondása után a készülék visszavált a korábban hallgatott mûsorra. A közlekedési hírek elsõbbségének be- és kikapcsolása Nyomja meg röviden a TRAF RDS 8 A közlekedési hírek elsõbbsége akkor aktív, ha a kijelzõn világít a torlódásjelzõ szimbólum. Megjegyzések: Figyelmeztetõ hang hallatszik, ha közlekedési adó hallgatása közben eléri az adó vételi körzetének határát; közlekedési adó van behangolva és a hangerõ a minimumra (0) van beállítva, vagy ha CD/MP3, CDváltó vagy külsõ mûsorforrás (AUX) hallgatása közben elhagyja a behangolt közlekedési adó vételi körzetét, és ezt követõen az automatikus adókeresés nem talál új közlekedési adót; közlekedési adóról egy közlekedési híreket nem sugárzó adóra hangol. Ekkor vagy kapcsolja ki a közlekedési hírek elsõbbségét, vagy hangoljon be egy közlekedési híreket sugárzó adót. KÖZLEKEDÉSI ADÓ A közlekedési hírek hangerejének beállítása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a TA VOLUME felirat jelenjen meg. Állítsa be a hangerõt a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 Megjegyzések: A hangerõ a 3 hangerõ-szabályozóval közlekedési hírbemondás alatt is beállítható a hírbemondás idõtartamára. A közlekedési hírek hangerõarányai beállíthatók. Erre vonatkozóan olvassa el a Hangzás c. fejezetet. 17

18 CD ÜZEMMÓD CD üzemmód A készülékkel szabványos, 12 vagy 8 cm átmérõjû audio-cd-k, egyszer írható CD-k (CD-R) és újraírható CD-k (CD- RW) játszhatók le. A CD-meghajtó sérülésének veszélye! Nem kör alakú CD-k nem játszhatók le. A CD-meghajtóban keletkezett károkért nem vállalunk felelõsséget, ha azok ilyen CD-k lejátszásából erednek. A hibátlan mûködés érdekében csak Compact Disc emblémával ellátott CDket használjon. Másolásvédett CD-k lejátszásánál problémák merülhetnek fel. A Blaupunkt a másolásvédett CD-k hibátlan lejátszásáért nem szavatol! Az audio-cd-ken kívül ezzel a készülékkel MP3 zenefájlokat tartalmazó CD-k is lejátszhatók. Erre vonatkozóan olvassa el az MP3 üzemmód c. fejezetet. A CD üzemmód bekapcsolása Ha a lejátszóban nincs CD-lemez, nyomja meg a 2 Az elõlap lenyílik. Erõltetés nélkül tolja be a feliratával fölfelé fordított CD-lemezt a CD-fiókba, amíg ellenállást nem érez. A készülék automatikusan behúzza a CD-lemezt. A CD-lemez behúzását nem szabad sem segíteni, sem akadályozni. Könnyed nyomással zárja be az elõlapot, amíg érezhetõen a helyére nem kattan. Megkezdõdik a CD-lemez lejátszása. Ha a jármû gyújtását kikapcsolják a CD-lemez behelyezése elõtt, akkor a lejátszás megkezdéséhez elõbb be kell kapcsolni a készüléket az 1 gombbal. Ha már van a lejátszóban CD-lemez, nyomja meg az SRC ; gombot annyiszor, hogy a kijelzõn a CD felirat jelenjen meg. A lejátszás ott folytatódik, ahol abbamaradt. Zeneszám kiválasztása Az elõzõ, ill. a következõ zeneszám kiválasztásához nyomja meg az egyik 6 nyíllal jelölt nyomó A vagy a 6 gomb egyszeri megnyomására az éppen hallható zeneszám lejátszása kezdõdik újra. Zeneszám gyors kiválasztása Egy zeneszám visszafelé vagy elõrefelé történõ gyors kiválasztása céljából tartsa nyomva a vagy a 6 gombot, amíg meg nem kezdõdik a zeneszám gyors kiválasztása visszafelé, ill. elõre. Gyorskeresés (hallható) Visszafelé vagy elõrefelé történõ gyorskeresés céljából tartsa nyomva a vagy a 6 gombot, amíg meg nem kezdõdik a gyorskeresés visszafelé, ill. elõre. 18

19 CD ÜZEMMÓD A zeneszámok lejátszása véletlen sorrendben (Mix) Nyomja meg az 5 MIX 9 A kijelzõn rövid idõre a MIX CD felirat jelenik meg, és a MIX szimbólum világít. A következõ, véletlenszerûen kiválasztott zeneszám lejátszása kezdõdik. A Mix üzemmód kikapcsolása Újra nyomja meg az 5 MIX 9 A kijelzõn rövid idõre a MIX OFF felirat jelenik meg, és a MIX szimbólum kialszik. A zeneszámok kezdetének rövid bejátszása (Scan) Lehetõség van a CD összes zeneszámának rövid bejátszására (pásztázás). Tartsa nyomva két másodpercnél tovább a MENU 7 A készülék röviden bejátssza a következõ zeneszámot. A bejátszási idõ beállítható. A bejátszási idõ beállításához olvassa el a Rádió üzemmód c. fejezet A bejátszási idõ beállítása c. részét. A Scan befejezése és a zeneszám továbbhallgatása Ha be akarja fejezni a bejátszást, nyomja meg a MENU 7 Az éppen bejátszott zeneszámot a készülék normál üzemmódban tovább játssza. Zeneszám megismétlése (Repeat) Ha meg kíván ismételni egy zeneszámot, nyomja meg a 4 RPT 9 A kijelzõn rövid idõre az RPT TRCK felirat jelenik meg, és az RPT szimbólum világít. A zeneszám az RPT funkció kikapcsolásáig folyamatosan ismétlõdik. Az ismétlés kikapcsolása Ha ki akarja kapcsolni az ismétlés funkciót, újra nyomja meg a 4 RPT 9 A kijelzõn rövid idõre az RPT OFF felirat jelenik meg, és az RPT szimbólum kialszik. A lejátszás a szokásos módon folytatódik. A lejátszás megszakítása (Pause) Nyomja meg a 3 9 A kijelzõn a PAUSE (szünet) felirat jelenik meg. A szünet befejezése A szünet alatt nyomja meg a 3 9 A lejátszás folytatódik. A kijelzés beállítása CD üzemmódban kétféle kijelzés közül lehet választani: a zeneszám sorszáma és a pontos idõ a zeneszám sorszáma és a játékidõ A kijelzés átkapcsolásához tartsa nyomva két másodpercnél tovább a DIS : 19

20 CD ÜZEMMÓD A CD-text megjelenítése Egyes CD-k ún. CD-text szöveggel vannak ellátva. A CD-text tartalmazhatja az elõadó nevét, az album címét és a szám címét. A CD-text minden zeneszámváltásnál futószövegként megjeleníthetõ a kijelzõn. Amikor a CD-text egyszer végigfutott, a standard kijelzés jelenik meg. Ehhez olvassa el A kijelzés beállítása c. részt. A CD-text be- és kikapcsolása Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a CD TEXT felirat jelenjen meg. A CD-text funkciót a vagy a 6 gombbal lehet be- ( TEXT ON ) vagy kikapcsolni ( TEXT OFF ). nyomja meg kétszer a MENU 7 A CD-lemez kivétele Nyomja meg a 2 Az elõlap lenyílik. Nyomja meg a CD-fiók mellett található < kivetõ A készülék kiadja a CD-lemezt. Vegye ki a CD-lemezt. Könnyed nyomással zárja be az elõlapot, amíg érezhetõen a helyére nem kattan. Megjegyzések: A kivetett CD-lemezt a készülék kb. 10 másodperc múlva automatikusan visszahúzza. A CD-lemezt akkor is ki lehet vetni, ha a készülék ki van kapcsolva, vagy ha másik mûsorforrás aktív. Közlekedési hírek CD üzemmódban Ha CD lejátszása közben közlekedési híreket szeretne hallani, nyomja meg a TRAF RDS 8 A közlekedési hírek elsõbbsége akkor aktív, ha a kijelzõn megjelenik a torlódásjelzõ szimbólum. Erre vonatkozóan olvassa el a Közlekedési adó vétele c. fejezetet. 20

21 MP3 üzemmód Ezzel az autórádió-készülékkel MP3 fájlokat tartalmazó írható CD-k (CD-R) és újraírható CD-k (CD-RW) is lejátszhatók. Az MP3 CD elõkészítése A CD-író, a CD-író szoftver és a nyers CD különféle kombinációiból eredõen egyes CD-lemezek esetében lejátszási problémák léphetnek fel. Ha nehézségei támadnak saját felírású CD-ivel, használjon más gyártótól származó vagy más színû nyers CD-t (ezüst, arany, zöld stb.). A CD formátuma ISO 9660 level 1 vagy level 2, illetve Joliet lehet. A többi formátum nem játszható le megbízhatóan. Egy CD-n legfeljebb 252 könyvtár (mappa) lehet. E készülékkel az összes mappa egyenként kiválasztható. A mappák számától függetlenül a készülék egy CD-n legfeljebb 999 MP3 fájlt tud kezelni, egy mappában legfeljebb 255 fájl lehet. D01 D02 D03 T001 T002 T003 T004 T005 T001 T002 T003 T004 T005 T006 MP3 ÜZEMMÓD D04 T001 T002 T003 T004 T005 T006 T007 T008 T009 T010 T011 A mappáknak a számítógéppel lehet nevet adni. A készülék a kijelzõn meg tudja jeleníteni a mappák nevét. A zeneszámok/fájlok és a mappák elnevezését a CD-író szoftvernek megfelelõen végezze. Erre vonatkozó útmutatást a szoftver leírásában talál. A mappák és a zeneszámok/fájlok elnevezésénél tekintsen el az ékezetek és a speciális karakterek használatától. Ha a fájlok helyes sorrendjére súlyt helyez, használjon olyan CD-író szoftvert, amely a fájlokat ábécérendbe rendezi. Ha a szoftver nem rendelkezik ezzel a funkcióval, akkor a fájlokat kézzel kell sorba állítania. Ehhez minden fájlnév elé V er M a z ep ic p n is á k s e T it ef l á D at j l o k e i e n 21

22 MP3 ÜZEMMÓD illesszen egy számot, pl. 001, 002 stb. Ennek során a vezetõ nullákat is írja be. Az MP3 fájlok további információkat (ID3 tag) is tartalmazhatnak, ilyenek pl. az elõadó neve, a szám címe vagy az album címe. Ez a készülék az ID3 V1 információkat képes megjeleníteni a kijelzõn. A hangadatok MP3 formátumúra kódolása során legfeljebb 256 kbit/s bitrátát szabad használni. Ahhoz hogy e készülékben az MP3 fájlokat használni lehessen, azok kiterjesztésének kötelezõen.mp3 -nak kell lennie. Megjegyzések: A zavarmentes lejátszás biztosítása érdekében az MP3 fájlokon kívül más fájloknak ne adjon.mp3 kiterjesztést, hogy így kísérelje meg ezek lejátszását (ezeket az érvénytelen fájlokat a készülék a lejátszás során figyelmen kívül hagyja); ne használjon kevert CD-ket, amelyek vegyesen tartalmaznak nem MP3 adatokat és MP3 fájlokat (a készülék MP3-lejátszás során csak MP3 fájlokat olvas); ne használjon Mixed Mode CDket, amelyeken hangsávok és MP3 fájlok is vannak. Mixed Mode CD lejátszása esetén csak a hangsávokat játssza le a készülék. Az MP3 üzemmód bekapcsolása Az MP3 üzemmód a CD üzemmódhoz hasonlóan indítható. Erre vonatkozóan olvassa el a CD üzemmód c. fejezet A CD üzemmód bekapcsolása c. részét. A kijelzés beállítása Az alábbi beállításokhoz a készülékben egy MP3 CD-nek kell lennie. A normál kijelzés beállítása A kijelzõn az éppen lejátszott zeneszámról különbözõ információk jeleníthetõk meg: a zeneszám sorszáma és a játékidõ ( TRCK-TIME ); a zeneszám sorszáma és a pontos idõ ( TRCK-CLK ); a mappa sorszáma és a zeneszám sorszáma ( DIR-TRCK ); a mappa sorszáma és a pontos idõ ( DIR-CLK ); a mappa sorszáma és a játékidõ ( DIR-TIME ). Miután zeneszámváltáskor az MP3- futószöveg egyszer végigfut, a fenti információ tartósan látható a kijelzõn. A kijelzési lehetõségek közötti váltáshoz tartsa nyomva két másodpercnél tovább a DIS : A DIS : gomb minden hosszú megnyomásával más-más kijelzési mód lesz kiválasztva. Nyomja meg hosszan annyiszor, hogy a kívánt információk jelenjenek meg. MP3-futószövegek beállítása A kijelzõn minden zeneszámváltáskor egyszer megjelenik az alábbi futószövegek egyike. Utána a beállított normál kijelzés látható. 22

23 MP3 ÜZEMMÓD A választható futószövegek: a mappa neve ( DIR NAME ); a szám címe ( SONG NAME ); az album címe ( ALBM NAME ); az elõadó neve ( ARTIST ); a fájl neve ( FILE NAME ). Az elõadó neve, a szám címe és az album címe az MP3 fájl ID3 információjában található (ID3 tag v1), és csak akkor jeleníthetõ meg, ha ezt az MP3 fájl tartalmazza (lásd a PC-s MP3-szoftver vagy a CD-író szoftver leírását). A kijelzési lehetõségek közötti váltáshoz nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn az MP3 DISP felirat jelenjen meg. Válassza ki a kívánt MP3-futószöveget a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 Mappa kiválasztása Ha egy másik mappát kíván kiválasztani, nyomja meg a vagy a 6 gombot egyszer vagy többször. Zeneszám/fájl kiválasztása Ha az éppen játszott mappában egy másik zeneszámot/fájlt kíván kiválasztani, nyomja meg a vagy a 6 gombot egyszer vagy többször. A 6 gomb egyszeri megnyomására az éppen hallható zeneszám lejátszása kezdõdik újra. Gyorskeresés Visszafelé vagy elõrefelé történõ gyorskeresés céljából tartsa nyomva a vagy a 6 gombot, amíg meg nem kezdõdik a gyorskeresés visszafelé, ill. elõre. A zeneszámok lejátszása véletlen sorrendben (Mix) Ha az éppen hallgatott mappa zeneszámait véletlen sorrendben kívánja lejátszani, nyomja meg röviden az 5 MIX 9 A kijelzõn a MIX DIR felirat jelenik meg, és a MIX szimbólum világít. Ha a behelyezett MP3-CD zeneszámait véletlen sorrendben kívánja lejátszani, tartsa nyomva két másodpercnél tovább az 5 MIX 9 A kijelzõn a MIX CD felirat jelenik meg, és látható a MIX szimbólum. A Mix üzemmód kikapcsolása Ha be akarja fejezni a véletlen sorrendû lejátszást, nyomja meg röviden az 5 MIX 9 A kijelzõn a MIX OFF felirat jelenik meg, és a MIX szimbólum kialszik. 23

24 MP3 ÜZEMMÓD A zeneszámok kezdetének rövid bejátszása (Scan) Lehetõség van a CD összes zeneszámának rövid bejátszására (pásztázás). Tartsa nyomva két másodpercnél tovább a MENU 7 A készülék röviden bejátssza a következõ zeneszámot. A kijelzõn a zeneszám villogó sorszáma mellett megjelenik a TRK SCAN (track scan = zeneszám-pásztázás) felirat. A készülék növekvõ sorrendben röviden bejátssza a CD-lemez zeneszámait. A bejátszási idõ beállítható. A bejátszási idõ beállításához olvassa el a Rádió üzemmód c. fejezet A bejátszási idõ beállítása c. részét. A Scan befejezése és a zeneszám továbbhallgatása Nyomja meg röviden a MENU 7 Az éppen bejátszott zeneszámot a készülék normál üzemmódban tovább játssza. tartsa nyomva két másodpercnél tovább a 4 RPT 9 A kijelzõn az RPT DIR (mappa ismétlése) felirat jelenik meg. Az ismétlés kikapcsolása Ha be kívánja fejezni az éppen hallgatott zeneszám, ill. mappa ismétlését, nyomja meg röviden a 4 RPT 9 A kijelzõn rövid idõre az RPT OFF (ismétlés ki) felirat jelenik meg, és kialszik az RPT szimbólum. A lejátszás megszakítása (Pause) Nyomja meg a 3 9 A kijelzõn a PAUSE (szünet) felirat jelenik meg. A szünet befejezése A szünet alatt nyomja meg a 3 9 A lejátszás folytatódik. Egyes zeneszámok vagy egész mappák ismételt lejátszása (Repeat) Az éppen hallgatott zeneszám ismételt lejátszásához nyomja meg röviden a 4 RPT 9 A kijelzõn rövid idõre az RPT TRCK felirat jelenik meg, és látható az RPT szimbólum. Az egész mappa ismételt lejátszásához 24

25 CD-váltó üzemmód A CD-lemezek kezelésével és behelyezésével, valamint a CD-váltó kezelésével kapcsolatos információk a CD-váltó kezelési útmutatójában találhatók. A CD-váltó üzemmód bekapcsolása Nyomja meg az SRC ; gombot annyiszor, hogy a kijelzõn a CHAN- GER (váltó) felirat jelenjen meg. A lemezek lejátszása attól az elsõ CDlemeztõl történik, amelyet a CD-váltó felismer. CD-lemez kiválasztása Ha egy nagyobb vagy kisebb sorszámú CD-lemezt kíván hallgatni, nyomja meg a vagy a 6 gombot egyszer vagy többször. A készülék átugorja a CD-váltó üres CD-fiókjait és a fel nem ismert CD-k fiókjait. Zeneszám kiválasztása Ha az éppen hallgatott CD-lemezen egy nagyobb vagy kisebb sorszámú zeneszámot kíván hallgatni, nyomja meg a vagy a 6 gombot egyszer vagy többször. Gyorskeresés (hallható) Visszafelé vagy elõrefelé történõ gyorskeresés céljából CD-VÁLTÓ ÜZEMMÓD tartsa nyomva a vagy a 6 gombot, amíg meg nem kezdõdik a gyorskeresés visszafelé, ill. elõre. A kijelzés beállítása CD-váltó üzemmódban ötféle kijelzési lehetõség áll rendelkezésre: a zeneszám sorszáma és a játékidõ ( TRCK-TIME ); a zeneszám sorszáma és a pontos idõ ( TRCK-CLK ); a CD sorszáma és a zeneszám sorszáma ( CD-TRCK ); a CD sorszáma és a pontos idõ ( CD-CLK ); a CD sorszáma és a játékidõ ( CD-TIME ). A kijelzés átkapcsolásához tartsa nyomva két másodpercnél tovább a DIS : A DIS : gomb minden hosszú megnyomásával más-más kijelzési mód lesz kiválasztva. Nyomja meg hosszan annyiszor, hogy a kívánt információk jelenjenek meg. Egyes zeneszámok vagy egész CD-lemezek ismételt lejátszása (Repeat) Az éppen hallgatott zeneszám ismételt lejátszásához nyomja meg röviden a 4 RPT 9 A kijelzõn rövid idõre az RPT TRCK felirat jelenik meg, és látható az RPT szimbólum. 25

26 CD-VÁLTÓ ÜZEMMÓD Az éppen hallgatott CD ismétléséhez tartsa nyomva két másodpercnél tovább a 4 RPT 9 A kijelzõn rövid idõre az RPT DISC felirat jelenik meg, és látható az RPT szimbólum. Az ismétlés kikapcsolása Ha be kívánja fejezni az éppen hallgatott zeneszám vagy CD ismétlését, nyomja meg röviden a 4 RPT 9 A kijelzõn az RPT OFF felirat jelenik meg, és az RPT szimbólum kialszik. A zeneszámok lejátszása véletlen sorrendben (Mix) Ha az éppen hallgatott CD zeneszámait véletlen sorrendben kívánja lejátszani, nyomja meg röviden az 5 MIX 9 A kijelzõn rövid idõre a MIX CD felirat jelenik meg, és látható a MIX szimbólum. Ha az összes behelyezett CD zeneszámait véletlen sorrendben kívánja lejátszani, tartsa nyomva két másodpercnél tovább az 5 MIX 9 A kijelzõn rövid idõre a MIX ALL felirat jelenik meg, és látható a MIX szimbólum. A Mix üzemmód kikapcsolása Nyomja meg röviden az 5 MIX 9 A kijelzõn a MIX OFF felirat jelenik meg, és a MIX szimbólum kialszik. Az összes CD-lemez összes zeneszámának bejátszása (Scan) Ha röviden bele kíván hallgatni az összes behelyezett CD összes zeneszámába növekvõ sorrendben, tartsa nyomva két másodpercnél tovább a MENU 7 A kijelzõn a TRK SCAN felirat jelenik meg, és az éppen hallható zeneszám sorszáma villog. A bejátszás befejezése Ha be akarja fejezni a bejátszást, nyomja meg röviden a MENU 7 Az éppen bejátszott zeneszámot a készülék normál üzemmódban tovább játssza. A bejátszási idõ beállítható. A bejátszási idõ beállításához olvassa el a Rádió üzemmód c. fejezet A bejátszási idõ beállítása c. részét. A lejátszás megszakítása (Pause) Nyomja meg a 3 9 A kijelzõn a PAUSE (szünet) felirat jelenik meg. A szünet befejezése A szünet alatt nyomja meg a 3 9 A lejátszás folytatódik. 26

27 TÁVIRÁNYÍTÓ Távirányító Az autórádióba be van építve az infravörös távirányító jelvevõje. A jelvevõ a levehetõ elõlapon van. A külön tartozékként kapható, kormánykerékre szerelhetõ vagy kézi távirányító segítségével a funkciók többsége biztonságosan és kényelmesen kezelhetõ. A készüléket nem lehet a távirányítóval be- és kikapcsolni. A távirányító csomagolásában mellékelt infravörös jelvevõt csak akkor kell a beszerelési útmutatóban foglaltaknak megfelelõen beszerelni, ha nincs közvetlen optikai kontaktus az autórádióhoz. PONTOS IDÕ (CLOCK) Pontos idõ (Clock) A pontos idõ megjelenítése Ahhoz, hogy a pontos idõ rövid idõre megjelenjen, nyomja meg röviden a DIS : A pontos idõ beállítása A pontos idõ beállításához nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn a CLOCK SET (órabeállítás) felirat jelenjen meg. Nyomja meg a 6 A pontos idõ megjelenik a kijelzõn. Az óra értéke villog és beállítható. Állítsa be az óra értékét a vagy a 6 gombbal. Ha beállította az óra értékét, nyomja meg a 6 A perc értéke villog. Állítsa be a perc értékét a vagy a 6 gombbal. Nyomja meg kétszer a MENU 7 12 vagy 24 órás idõformátum kiválasztása Nyomja meg a MENU 7 A kijelzõn a MENU (menü) felirat látható. gombot annyiszor, hogy a kijelzõn a 24 H MODE vagy a 12 H MODE felirat jelenjen meg. 27

28 PONTOS IDÕ (CLOCK) Válasszon az üzemmódok közül a vagy a 6 gombbal. nyomja meg a MENU 7 A pontos idõ tartós kijelzése kikapcsolt készülék és bekapcsolt gyújtás esetén Ahhoz, hogy bekapcsolt gyújtás mellett a kikapcsolt készüléken a pontos idõ megjelenjen, nyomja meg a MENU 7 A kijelzõn a MENU (menü) felirat látható. gombot annyiszor, hogy a kijelzõn a CLOCK OFF vagy a CLOCK ON felirat jelenjen meg. Válasszon az ON (be) és az OFF (ki) beállítás közül a vagy a 6 gombbal. nyomja meg a MENU 7 A pontos idõ rövid megjelenítése kikapcsolt készülék esetén Ahhoz, hogy a kikapcsolt készüléken a pontos idõ rövid idõre megjelenjen, nyomja meg a DIS : A pontos idõ kb. 8 másodpercre megjelenik a kijelzõn. HANGZÁS Hangzás A hangszín (mély és magas) mûsorforrásonként (rádió, CD/MP3 és CD-váltó/ AUX) külön-külön beállítható. A mély és a magas hangok ± 7 lépésben növelhetõk és csökkenthetõk. A hangzás tovább finomítható a rendelkezésre álló 4 középfrekvencia egyikének kiválasztásával. A mély és a magas hangok kiemelése vagy csökkentése mindig a kiválasztott középfrekvenciára vonatkozik. Az összes mûsorforrás hangerõarányait (balansz és fader) együttesen lehet beállítani (kivéve a közlekedési hírbemondásét). Közlekedési hírbemondás (TA) fader és balansz beállítása csak közlekedési hírbemondás közben állítható be. A mély hangszín beállítása A mély hangok kiemelésének/ csökkentésének beállítása Nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. A mély hangszín beállításához nyomja meg a vagy a 6 A mély hangok középfrekvenciájának beállítása Választani lehet a mély hangok kiemelésének/csökkentésének 4 középfrekvenciája közül: 60 Hz, 80 Hz, 100 Hz és 120 Hz. 28

29 HANGZÁS A 4 lehetséges középfrekvencia közül való választáshoz a mély hangszín beállítási kijelzõje mellett nyomja meg a vagy a 6 nyomja meg az AUDIO 5 A magas hangszín beállítása A magas hangok kiemelésének/ csökkentésének beállítása Nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn a TREBLE (magas hangok) felirat jelenjen meg. A magas hangszín beállításához nyomja meg a vagy a 6 A magas hangok középfrekvenciájának beállítása Választani lehet a magas hangok kiemelésének/csökkentésének 4 középfrekvenciája közül: 8 khz, 10 khz, 12 khz és 15 khz. A 4 lehetséges középfrekvencia közül való választáshoz a magas hangszín beállítási kijelzõje mellett nyomja meg a vagy a 6 nyomja meg az AUDIO 5 A bal és a jobb csatorna hangerõarányának (balansz) beállítása A bal és a jobb csatorna hangerõarányának (balansz) beállításához nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn a BAL (balansz) felirat jelenjen meg. A jobb és a bal csatorna hangerõarányának beállításához nyomja meg a vagy a 6 nyomja meg az AUDIO 5 Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállítása Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállításához nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn a FADER felirat jelenjen meg. Az elülsõ és a hátulsó hangrendszer hangerõarányának beállításához nyomja meg a vagy a 6 nyomja meg az AUDIO 5 29

30 HANGZÁS Elõre programozott hangzásképek Ez a készülék olyan ekvalizerrel rendelkezik, amelyben a ROCK (rockzene), a POP (popzene) és a CLASSIC (komolyzene) mûfaj beállításai elõre be vannak programozva. Valamely elõre programozott hangzáskép kiválasztásához nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn a POP, a ROCK vagy a CLASSIC, illetve az EQ OFF (kikapcsolva) felirat jelenjen meg. A programozott hangzásképek valamelyikének kiválasztásához nyomja meg a vagy a 6 Az ekvalizer kikapcsolásához válassza az EQ OFF beállítást. Ha valamelyik programozott hangzáskép ki van választva, akkor a kiválasztott hangzáskép tartósan látható a kijelzõn. nyomja meg az AUDIO 5 X-BASS X-BASS Az X-BASS segítségével kis hangerõ esetén ki lehet emelni a mély hangokat. A kiválasztott X-BASS beállítás minden mûsorforrás esetében (rádió, CD/MP3, CD-váltó vagy AUX) érvényes. Az X-BASS értéke lépésenként állítható be OFF és három között. A legerõsebb X-BASS kiemelés a három. Az OFF azt jelenti, hogy az X-BASS ki van kapcsolva. Ezenkívül választani lehet az 50 Hz és a 100 Hz középfrekvencia közül. Az X-BASS kiemelés beállítása Nyomja meg az AUDIO 5 A kijelzõn a BASS (mély hangok) felirat látható. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn az X-BASS felirat és a jelenlegi beállítás jelenjen meg. gombot annyiszor, hogy a kijelzõn a kívánt beállítás jelenjen meg. nyomja meg az AUDIO 5 Az X-BASS középfrekvenciájának beállítása Választani lehet az X-BASS 2 középfrekvenciája közül: 50 Hz vagy 100 Hz. A 2 lehetséges középfrekvencia közül való választáshoz az X-BASS beállítási kijelzõje mellett nyomja meg a vagy a 6 nyomja meg az AUDIO 5 30

31 A fényerõ (tompítás) beállítása Ha az autórádió-készülék a beszerelési útmutatóban ismertetett módon van csatlakoztatva és a gépjármû rendelkezik a megfelelõ csatlakozóval, a kijelzõ fényerejének átkapcsolása a menetfény be-, ill. kikapcsolásával történik. A kijelzõ fényereje külön-külön az éjszakai és a nappali üzemmódra 1 és 9 közötti fokozatban állítható be. Emellett az éjszakai tompítás (DIM NIGHT) értékéül AUTO DIM (automatikus tompítás) is beállítható. Ha AUTO DIM van beállítva, bekapcsolt jármûvilágítás esetén az autórádió megvilágítása a mûszerfal-világítás fényerõ-beállításának megfelelõen változik. DIM DAY vagy DIM NIGHT beállítása Nyomja meg a MENU 7 A kijelzõn a MENU (menü) felirat látható. gombot annyiszor, hogy a kijelzõn a DIM DAY (nappali tompítás) vagy a DIM NIGHT (éjszakai tompítás) felirat jelenjen meg. Válasszon a fényerõfokozatok közül a vagy a 6 gombbal. nyomja meg kétszer a MENU 7 FÉNYERÕ (TOMPÍTÁS) AUTO DIM beállítása gombot annyiszor, hogy a kijelzõn a DIM NIGHT (éjszakai tompítás) felirat jelenjen meg. Nyomja meg a 6 gombot annyiszor, hogy a kijelzõn az AUTO DIM felirat jelenjen meg. nyomja meg kétszer a MENU 7 31

32 BEKAPCSOLÁSI ÜZENET A bekapcsolási üzenet megadása Ha bekapcsolja a készüléket, akkor egy rövid üzenet jelenik meg a kijelzõn. Gyárilag a BLAUPUNKT szöveg van beállítva. Ehelyett megadható egy legfeljebb 9 karakter hosszúságú saját szöveg. Nyomja meg a MENU 7 gombot annyiszor, hogy a kijelzõn az ON MSG (bekapcsolási üzenet) felirat jelenjen meg. Nyomja meg a 6 A kijelzõn megjelenik a bekapcsolási üzenet standard szövege. A beviteli pozíció a sor elején villog. Az egész sort úgy törölheti, hogy a vagy a 6 gombot két másodpercnél tovább nyomva tartja. Másik szöveg megadásához válasszon ki egy betût a vagy a 6 gombbal. A kurzort a vagy a 6 gombbal lehet mozgatni. Ha beírta az üzenetet, nyomja meg kétszer a MENU 7 A beállítások tárolódnak. SZINTKIJELZÉS A szintkijelzés beállítása A kijelzõn a beállítási mûvelet közben egy szintkijelzõ rövid idõre szimbolikus formában jelzi a hangerõt és a hangszínszabályozás beállításait. Amikor éppen nem folyik beállítási mûvelet, akkor a szintkijelzõ a zene vagy beszéd csúcsértékeit mutatja. A szintkijelzés be- és kikapcsolható. Nyomja meg a MENU 7 A kijelzõn a MENU (menü) felirat látható. gombot annyiszor, hogy a kijelzõn a PEAK LVL felirat jelenjen meg. A szintkijelzést a vagy a 6 gomb megnyomásával lehet be- ( PEAK ON ) vagy kikapcsolni ( PEAK OFF ). nyomja meg kétszer a MENU 7 32

33 KÜLSÕ MÛSORFORRÁSOK Külsõ mûsorforrások A CD-váltó helyett olyan másik külsõ mûsorforrás is csatlakoztatható, amely elõerõsítõ-kimenettel rendelkezik. Ilyen mûsorforrás lehet pl. hordozható CDlejátszó, MiniDisc-lejátszó vagy MP3- lejátszó. Külsõ mûsorforrás csatlakoztatásához adapterkábel szükséges. Ilyen kábel (rendelési szám: ) a hivatalos Blaupunkt-szakkereskedõktõl szerezhetõ be. Ha nincs CD-váltó csatlakoztatva, akkor a menüben be kell kapcsolni az AUX bemenetet. Az AUX bemenet be- és kikapcsolása Nyomja meg a MENU 7 A kijelzõn a MENU (menü) felirat látható. gombot annyiszor, hogy a kijelzõn az AUX OFF vagy az AUX ON felirat jelenjen meg. Az AUX be- vagy kikapcsolásához nyomja meg a vagy a 6 nyomja meg a MENU 7 Ha az AUX bemenet be van kapcsolva, az SRC ; gombbal lehet kiválasztani. A kijelzõn ekkor megjelenik az AUX INPUT felirat. Mûszaki adatok MÛSZAKI ADATOK Erõsítõ Kimenõ teljesítmény: 4 25 watt szinuszos (a DIN szabvánnyal összhangban) 14,4 V esetén 4 45 watt csúcsteljesítmény Tuner Hullámsávok (Európa): URH (FM): 87,5 108 MHz KH: khz HH: khz FM átviteli tartomány: Hz CD Átviteli tartomány: Hz Elõerõsítõ-kimenet Négycsatornás: 2 V Bemeneti szint AUX bemenet: 2 V / 6 kohm A változtatás jogát fenntartjuk! 33

34 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ Biztonsági tudnivalók Kérjük, hogy a szerelés és a bekötés alatt tartsa be a következõ biztonsági elõírásokat: - Az akkumulátor negatív pólusát vegye le! Ennek során vegye figyelembe a jármû gyártójának elõírásait. - Fúrási munkáknál ügyeljen arra, hogy a jármû alkatrészei ne sérüljenek meg. - A pozitív és a negatív vezeték legalább 1,5 mm 2 keresztmetszetû legyen. - A jármû beépített dugaszát nem szabad a készülékre csatlakoztatni! - Az Ön jármûtípusához szükséges adapterkábelt a szakkereskedelemben szerezheti be. - Egyes jármûtípusok eltérhetnek az ebben a leírásban közöltektõl. A beszerelés és a bekötés helytelenségébõl adódó hibákért és a következményes károkért nem szavatolunk. Amennyiben az itt közölt beépítési útmutató az Ön jármûvéhez nem alkalmazható, akkor kérjük, forduljon a kereskedõhöz, a szakszervizhez, a jármû gyártójához, vagy hívja forródrótunkat. Erõsítõ vagy CD-váltó beszerelésekor a vonalbemenetek és -kimenetek aljzatainak csatlakoztatása elõtt okvetlenül testelni kell a készülékházat. 34
