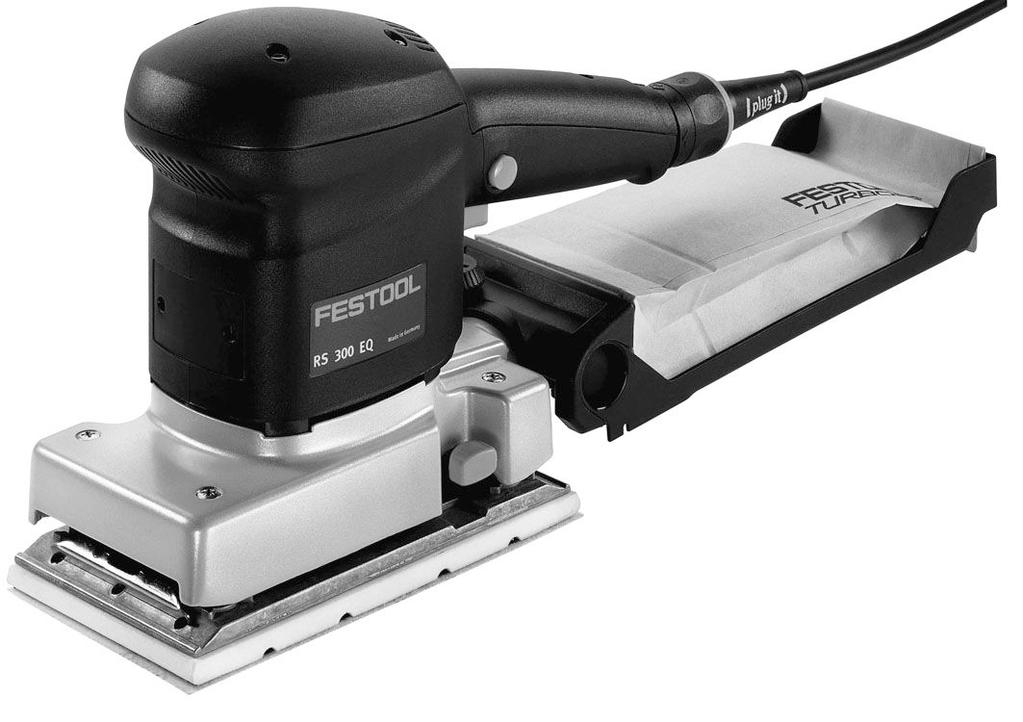

1 hu Eredeti használati utasítás rezgőcsiszoló 2 bg Оригинална инструкция за експлоатация - вибрационна шлайф машина 8 ro Manual de utilizare original - Şlefuitor cu mişcare oscilatorie 15 RS 300 EQ RS 300 Q Festool GmbH Wertstraße 20 D Wendlingen +49 (0)7024/ E_707984_A /

2 Magyar Tartalomjegyzék 1 Szimbólumok Műszaki adatok Rendeltetésszerű használat Biztonsági előírások Elektromos csatlakoztatás és üzembe helyezés Beállítások Munkavégzés a géppel Karbantartás és ápolás Tartozékok Környezetvédelem Szimbólumok Általános veszélyekre vonatkozó figyelmeztetés Figyelmeztetés az áramütés veszélyére Olvassa el a használati utasítást, valamint a biztonsági előírásokat! Viseljen fülvédőt! Viseljen légzőmaszkot! Viseljen védőszemüveget! Ne dobja ki háztartási szemétbe. II. védelmi osztály Megjegyzések, ötletek Használati útmutató CE-jelölés: Igazolja, hogy az elektromos kéziszerszám megfelel az Európai Közösség irányelveinek. A hivatkozott ábrák a német nyelvű használati utasításban találhatók. 2 Műszaki adatok Rezgőcsiszoló RS 300 EQ RS 300 Q Teljesítmény 280 W 280 W Fordulatszám ford./ perc ford./perc Rezgőcsiszoló RS 300 EQ RS 300 Q Munkalöketek ford./perc ford./perc Csiszolólöket 2,4 mm 2,4 mm Csiszolótalp 93 x 175 mm EPTA-eljárás (01:2014) szerinti tömeg 93 x 175 mm 2,3 kg 2,3 kg 3 Rendeltetésszerű használat A berendezés rendeltetésszerűen használható műanyag, fa, kő, kötőanyag, festék/lakk, glettanyag és hasonló anyagok csiszolására. Fémet és azbeszt tartalmú anyagokat nem szabad megmunkálni. Az elektromos biztonság érdekében ne tegye ki a gépet nedvességnek és ne használja nedves környezetben. A gépet csak száraz csiszolásra lehet használni. Nem rendeltetésszerű használat esetén a felelősséget a felhasználó viseli. 4 Biztonsági előírások 4.1 Elektromos kéziszerszámokra vonatkozó általános biztonsági tudnivalók VIGYÁZAT! Olvassa el a jelen elektromos szerszámhoz mellékelt összes biztonsági tudnivalót, utasítást, ábrát és műszaki adatot. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Őrizze meg az összes biztonsági előírást és utasítást a későbbi felhasználhatóság érdekében. A biztonsági előírásoknál használt elektromos szerszám kifejezés egyaránt vonatkozik az elektromos hálózatról üzemelő (elektromos kábellel ellátott) és az akkumulátorról üzemelő (elektromos kábel nélküli) elektromos kéziszerszámokra. 1 MUNKAHELYI BIZTONSÁG a. Tartsa mindig tisztán és jól megvilágítva a munkaterületét. A rendetlenség vagy a nem megfelelően megvilágított munkaterület balesethez vezethet. b. Ne használja a készüléket robbanásveszélyes környezetben, illetve ahol gyúlékony folyadékok, gázok, gőzök vagy por találha 2

3 Magyar tó. Az elektromos kéziszerszámok használata közben szikra keletkezhet, amitől a por vagy a gyúlékony gőzök meggyulladhatnak. c. Az elektromos kéziszerszámok használatakor tartsa távol magától a gyermekeket és más személyeket. Ha figyelmét elterelik, elveszítheti az elektromos kéziszerszám felett az uralmát. 2 ELEKTROMOS BIZTONSÁG a. A készülék csatlakozódugójának a csatlakozóaljzathoz illeszkednie kell. A csatlakozódugó módosítása szigorúan tilos! Ne használjon csatlakozóadaptert a védőföldeléssel ellátott készülékekhez. A módosítatlan csatlakozódugó és a hozzávaló csatlakozóaljzat csökkenti az áramütés esélyét. b. Kerülje el a földelt felülethez, pl. csövekhez, fűtőrendszerelemekhez, kályhához és hűtőgéphez való hozzáérést. Fokozott áramütésveszély áll fenn, ha a teste le van földelve. c. Tartsa távol a készüléket az esőtől és a nedvességtől. Ha egy elektromos készülékbe víz jut be, nő az áramütés esélye. d. Ne használja a csatlakozókábelt a készülék tartására, felakasztására vagy a csatlakozódugó csatlakozóaljzatból való kihúzására. Tartsa távol a csatlakozókábelt a hőhatástól, olajtól, éles szegélyektől vagy mozgó elemektől. A sérült vagy megtörött csatlakozóvezeték növeli az áramütés esélyét. e. Ha az elektromos kéziszerszámmal szabadban dolgozik, a szabadtéri használatra is engedélyezett hosszabbítókábelt használjon. A szabadtéri használatra is alkalmas hosszabbítókábel csökkenti az áramütés esélyét. f. Ha elkerülhetetlen az elektromos kéziszerszám nedves környezetben történő üzemeltetése, használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés esélyét. 3 SZEMÉLYI BIZTONSÁG a. Legyen figyelmes, mindig ügyeljen arra, amit éppen tesz, óvatosan és rendeltetésszerűen használja az elektromos kéziszerszámot. Ne használja a készüléket, ha fáradt, illetve ha kábítószer, alkohol vagy valamilyen gyógyszer hatása alatt áll. Már az is súlyos sérülésekhez vezethet, ha akár csak egy pillanatra nem figyel oda, miközben használja a készüléket. b. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. Az elektromos kéziszerszám fajtájától és használati módjától függő egyéni védőfelszerelés (pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő) viselése csökkenti a sérülés és az egészségkárosodás esélyét. c. Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt csatlakoztatná az áramellátáshoz és/vagy csatlakoztatná az akkumulátort, vagy mielőtt a szerszámot kézbe venné vagy hordozná. Balesethez vezethet, ha az elektromos hálózatra csatlakoztatáskor úgy fogja az elektromos szerszámot, hogy ujja a kapcsolón van, vagy a készülék be van kapcsolva. d. A készülék bekapcsolása előtt feltétlenül távolítsa el a beállításra szolgáló szerszámokat vagy a villáskulcsot. Az elektromos szerszám forgó részénél lévő szerszám vagy villáskulcs sérülést okozhat. e. Kerülje az abnormális testtartást. Álljon stabilan és mindenkor tartsa meg egyensúlyát. Így váratlan helyzetekben jobban tudja uralni a készüléket. f. Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a mozgó alkatrészektől. A laza ruházatát, az ékszereit vagy a hosszú haját elkaphatják a mozgó alkatrészek. g. Amennyiben porelszívó- és felfogókészülékek telepíthetők, csatlakoztassa és megfelelően használja azokat. A porelszívó egység használata csökkentheti a por okozta veszélyeket. h. Hamis biztonságérzettől vezetve soha ne próbálja felülbírálni az elektromos kéziszerszámokra vonatkozó biztonsági szabályokat, még akkor sem, ha jelentős tapasztalatot szerzett használatuk során. A figyelmetlen használat a másodperc töredéke alatt súlyos sérülésekhez vezethet. 4 ELEKTROMOS KÉZISZERSZÁM HASZNÁLATA ÉS KEZELÉSE a. Ne terhelje túl az elektromos készüléket. A munkájához az ahhoz alkalmas elektromos kéziszerszámot használja. Az adott teljesítménytartományba tartozó elektro 3

4 Magyar mos kéziszerszámmal jobban és biztonságosabban dolgozhat. b. Ne használjon olyan elektromos kéziszerszámot, amelynek hibás a kapcsolója. Az az elektromos kéziszerszám, amelyiket nem lehet ki- vagy bekapcsolni, veszélyes, és meg kell javítani. c. Húzza ki a csatlakozó dugaszt a konnektorból, és/vagy vegye ki az akkut, mielőtt hozzákezdene a készülék beállításához vagy a különböző betétszerszámok cseréjéhez, vagy amennyiben félrerakja az elektromos készüléket. Ez az óvintézkedés megakadályozza a készülék véletlenszerű bekapcsolását. d. Ha nem használja az elektromos kéziszerszámot, úgy tárolja, hogy ne kerülhessen gyermekek kezébe. Ügyeljen arra, hogy ne használhassák az elektromos szerszámot olyan személyek, akik nem rendelkeznek kellő ismerettel, illetve akik nem olvasták ezt a használati utasítást. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személy használja azokat. e. Az elektromos szerszámokat és a betétszerszámokat gondosan ápolja. Ellenőrizze, hogy kifogástalanul működnek-e a gép mozgó alkatrészei, nem szorulnak-e be, nincsenek-e eltörve, illetve nem sérülteke meg olyan alkatrészek, melyek sérülése hátrányosan befolyásolná a készülék működését. Az elektromos szerszám használatba vétele előtt javíttassa meg a sérült alkatrészeket. Sok baleset okozója az elektromos kéziszerszámok rossz karbantartása. f. Tartsa mindig éles és tiszta állapotban a vágószerszámokat. A gondosan ápolt, éles vágóélű vágószerszámok kevésbé szorulnak be és könnyebben irányíthatók. g. Az elektromos szerszámot, a betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Mindig vegye figyelembe a munkafeltételeket és az elvégzendő tevékenységet is. Az elektromos kéziszerszámok rendeltetésszerűtől eltérő célra történő használata veszélyes helyzeteket teremthet. h. A fogantyúkat és a markolatfelületet tartsa mindig tiszta, olaj- és zsírmentes állapotban. A csúszós fogantyúk és markolatfelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos kezelését és irányítását az előreláthatatlan helyzetekben. 5 SZERVIZELÉS a. Csak megfelelően képzett szakemberrel, és kizárólag eredeti alkatrészek felhasználásával végeztesse a javítást. Csak így garantálható, hogy a készülék mindig biztonságosan működjön. b. A javításhoz és karbantartáshoz kizárólag eredeti alkatrészeket használjon. A nem az alkalmazási célra tervezett tartozékok és pótalkatrészek használata elektromos áramütést vagy sérülést okozhat. 4.2 Gépre vonatkozó különleges biztonsági tudnivalók Munka közben káros/mérgező por keletkezhet (pl. ólomtartalmú festék, néhány fafajta és fém megmunkálásakor). Ezeknek a poroknak az érintése vagy belégzése veszélyeztetheti a kezelőt és a közelben tartózkodó személyeket. Vegye figyelembe az Ön országában érvényes biztonsági előírásokat. Csatlakoztassa megfelelő elszívó berendezésre az elektromos szerszámot. Egészsége érdekében viseljen P2-es légzőmaszkot. A csiszolásnál fellépő veszélyek miatt viseljen mindig védőszemüveget. Ha csiszolás közben robbanó vagy öngyulladó por keletkezik, akkor feltétlenül be kell tartani a megmunkálandó anyag gyártójától származó megmunkálási útmutatót. 4.3 Károsanyag-kibocsátási értékek A(z) EN szerinti értékek általában a következők: Hangnyomásszint Hangteljesítményszint Bizonytalanság FIGYELMEZTETÉS! L PA = 72 db(a) L WA = 83 db(a) Munkavégzéskor keletkező hanghatás Halláskárosodás Viseljen zajvédő felszerelést. K = 3 db Az a h rezgéskibocsátási érték (három irány vektoriális összege) és a K bizonytalanság meghatározása az EN előírásainak megfelelően: a h = 6,0 m/s 2 K=1,5 m/s 2 4

5 Magyar A megadott kibocsátási értékek (rezgés, zaj) a gépek összehasonlítására szolgálnak, segítenek előzetesen megbecsülni, hogy mekkora lehet munkavégzés közben a vibráció- és zajterhelés, az elektromos szerszám elsődleges felhasználási területére jellemzőek. FIGYELMEZTETÉS! A gép kibocsátási értékei eltérhetnek a megadott értékektől. Ez a szerszám használatától és a megmunkált munkadarab típuságól függ. A teljes üzemi ciklus alatti tényleges terhelést kell figyelembe venni. A tényleges terheléstől függően a kezelő védelmére megfelelő óvintézkedéseket kell meghatározni. 5 Elektromos csatlakoztatás és üzembe helyezés VIGYÁZAT! Nem kielégítő feszültség vagy frekvencia! Balesetveszély A hálózati feszültségnek és az áramforrás frekvenciájának meg kell egyeznie a típustáblán feltüntetett adatokkal. Észak-Amerikában csak 120 V/60 Hz feszültségi értékkel rendelkező Festool gépeket szabad használni. FIGYELMEZTETÉS! A plug-it csatlakozó felforrósodása nem teljesen reteszelt bajonettzár esetén Égési sérülések veszélye Az elektromos kéziszerszám bekapcsolása előtt győződjön meg róla, hogy a hálózati csatlakozókábelen lévő bajonettzár teljesen zárt és reteszelt legyen. A gépet mindig kapcsolja ki mielőtt csatlakoztatja vagy leválasztja az elektromos hálózatról! Az elektromos csatlakozókábel csatlakoztatására és leválasztására --> vonatkozóan lásd a(z) [3] ábrát. A kapcsoló [1.1] a készülék ki-/bekapcsolására szolgál (megnyomva = bekapcsolva, felengedve = kikapcsolva). A kapcsoló a tartós használathoz a rögzítőgombbal [1.2] reteszelhető. A reteszelés a kapcsoló ismételt benyomásával oldható. 6 Beállítások VIGYÁZAT! Sérülésveszély, áramütés veszélye A gépen történő minden munkavégzés előtt a hálózati dugót ki kell húzni az elektromos aljzatból! 6.1 Elektronika A/az RS 300 EQ elektronikus szabályozóval rendelkezik, mellyel a fordulatszám fokozatmentesen változtatható. Így a csiszolási sebességet a mindenkori munkaanyaghoz tudja igazítani optimális módon (lásd: 7 fejezet). Állítsa be a fordulatszámot az állítókeréken [2.1]. 6.2 Elszívás A gépet mindig csatlakoztassa egy elszívóberendezéshez. A porelszívás gátolja a nagymértékű porterhelést a munkahelyi levegőben, és csökkenti a nagyobb szennyeződéseket a munkavégzés helyén. A csiszoláskor keletkezett port a csiszolótalpban lévő elszívó csatornákon keresztül közvetlenül a csiszolás helyéről szívják el. Turbószűrő (részben tartozék) A csiszolásból keletkezett port a csiszolótalpban [2.4] levő elszívónyílásokon keresztül elszívásra kerül, és a turbószűrő [1.5] felfogja azt. Ha a turbószűrő már annyira telítődött csiszolási porral, hogy gyengül az elszívóteljesítmény, ki kell cserélni. A turbószűrő felszerelése Tolja a turbószűrő tömítőperemes elülső kartonrészét a szűrőtartó [1.4] elszívócsonkjára[1.9]. A vágott hátsó kartonrészt illessze a szűrőtartó [1.6] tartóbordájára[1.7]. A nyílással ellátott szűrőtartót dugja [1.11]ütközésig a gép elszívócsonkjára[1.3], és [1.10] csíptesse oda a forgatógomb segítségével. Külső elszívás mobil elszívóval A turbószűrő hosszabb csiszolási munkák során szükségessé váló gyakori cseréjét elkerülendő a saját elszívó helyett egy Festool mobil elszívó is csatlakoztatható. Ehhez a mobil elszí 5

6 Magyar vó elszívótömlőjét (Ø 27 mm [1.8]) az elszívócsonkhoz[1.3] kell csatlakoztatni. 6.3 Különleges csiszolótalpak A gyárilag mellékelt csiszolótalp (93 x 175 mm) speciális csiszolótalpra cserélhető. Ehhez a négy rögzítőcsavart [2.2] ki kell lazítani. A különleges csiszolótalpat úgy kell felszerelni, hogy meghosszabbított oldala a vibrációs csiszoló elején lógjon túl. STF-93x230 csiszolótalp Az STF-93x230 csiszolótalp rögzítéséhez a gyári lencsefejű csavarok helyett a mellékelt sülylyesztett fejű csavart használja. Ez a csiszolótalp szűk köztes helyeken, pl. zsaluk lamellái között, vagy fűtéscsövek mögött használható. A csiszolótalp kiálló részének hossza 60 mm, alul és felül Stickfix bevonattal van ellátva. Ezekhez az alkalmazásokhoz Stickfix csiszolópapír kapható P 50 és P 180 szemcseméret között, 14 m-es tekercsben, amely a kívánt hosszra vágható. Ehhez a hátoldali Stickfix tapadóbevonatot egy éles késsel át kell vágni. Ezután a csiszolópapír egyszerűen letörhető. Vegye figyelembe, hogy ezen a csiszolótalpon keresztül elszívás nem lehetséges. STF-V93x266 csiszolótalp Az STF-V93x266 csiszolótalpat a gyárilag mellékelt lencsefejű csavarokkal kell rögzíteni. Ennek a csiszolótalpnak a háromszögletű csúcsa 93 mm-rel túlnyúlik. Sarkok és élek csiszolására készült, de mivel végig Stickfix tapadóréteggel van ellátva, felületekre is használható. Ehhez a csúcsra egy delta STF-V93 csiszolólapot kell felhelyezni, majd közvetlenül utána egy normál STF-93x178 csiszolócsíkot. A delta csiszolólap optimális kihasználásához a csiszolótalp csúcsán tetszés szerint elfordítható. Vegye figyelembe:az STF-V93x266 csiszolótalpat kifejezetten sarkokban és éleken történő munkavégzésre fejlesztettük ki. Ez a tapasztalatok szerint a csiszolótalp eléggé pontszerű igénybe vételéhez vezet. Ennek során a hőképződés szükségszerűen nagyobb, mint a felületeken végzett munkánál, mivel ugyanakkora szorítónyomásnak kisebb felületen kell eloszlania. Ezért kisebb nyomással dolgozzon, mert ellenkező esetben a Stickfix tapadóbevonat és a csiszolóanyag károsodhat. 6.4 Csiszolóanyag rögzítése Csak eredeti Festool csiszolóanyagokat használjon. Stickfix csiszolóanyag A StickFix csiszolótalpra gyorsan és egyszerűen rögzíthetők a hozzáillő StickFix csiszolópapírok és csiszolófilcek. Az öntapadó csiszolóanyagot [2.3] egyszerűen rá kell nyomni a csiszolótalpra [2.4], és a StickFix csiszolótányér tapadóbevonata a helyén tartja. Használat után a StickFix csiszolópapírok egyszerűen ismét lehúzhatók. Csiszolóanyag a befogáshoz Festool ajánlatában szerepelnek előre lyukasztott, befogáshoz használt csiszolópapírok. Lyuggatás nélküli csiszolópapír a Lochfix lyukasztó adapterrel lyuggatható. Az adapter szerepel a tartozékok között. A csiszolópapír felfogását megelőzően először rögzítsen a csiszolótányéron egy stickfix-csiszolópapírt, annak érdekében, hogy a stickfix-csiszolótányéron található ragasztóréteg károsodását elkerülje. A két szorítókészülék [1.12] segítségével fogjon be egy darab csiszolópapírt. A szorítókészülékek nyitásához nyomja le az emelőkarokat. Vigyázat: A befogást követően a csiszolópapírnak szorosan rá kell feszülnie a csiszolótányérra és síkszerűen kell rajta feküdnie. 7 Munkavégzés a géppel Ne terhelje túl a gépet azzal, hogy túl erősen nyomja a megmunkálandó felülethez! A legjobb csiszolási eredményt akkor éri el, ha közepesen erősen nyomja oda a gépet. A csiszolóteljesítmény és a csiszolási minőség alapvetően a csiszolóanyag helyes megválasztásától függ. Csiszolási munkálatokhoz az állítókerék [2.1] alábbi állásai javasoltak: 6

7 Magyar Csiszolási munkák Állítókerék-fokozat Csiszolás maximális lemunkálással Régi festékek lecsiszolása Fa és furnér csiszolása lakkozás előtt Lakk közbenső csiszolása felületeken Vékonyan felhordott előlakk csiszolása Fa csiszolása csiszolófilccel Éltörések fa elemeken Alapozott fafelületek simítása Tömörfa- és furnérszegélyek csiszolása Ablakok és ajtók hornyainak a csiszolása Élek átmeneti lakkcsiszolása Faablakok becsiszolása csiszolófilccel Fafelületek simítása csiszolófilccel pácolás előtt A felesleges mészpaszta ledörzsölése vagy eltávolítása Lakk közbenső csiszolása pácolt felületeken Faablakok hornyainak tisztítása csiszolófilccel Pácolt élek csiszolása Termoplasztikus műanyagok csiszolása 8 Karbantartás és ápolás VIGYÁZAT! Sérülésveszély, áramütés veszélye A gép karbantartási és ápolási munkáinak megkezdése előtt mindig húzza ki a hálózati csatlakozót a csatlakozóaljzatból! Minden olyan karbantartási és javítási munkát, amely a készülékház felnyitásával jár együtt, csak felhatalmazott vevőszolgálati javítóműhely végezhet el. EKAT Kizárólag eredeti Festool pótalkatrészeket használjon! Rendelési számok a következő helyen: A levegő cirkulációjának biztosításához, a motorházon lévő hűtőnyílásokat mindig szabadon és tisztán kell tartani. A készülék önlekapcsoló speciális szénnel van felszerelve. Ha ezek elhasználódtak, akkor az áramellátás automatikusan megszakad és a készülék leáll. 9 Tartozékok A tartozékok és szerszámok rendelési száma a Festool katalógusában vagy az interneten a oldalon található meg. 10 Környezetvédelem A készüléket ne dobja háztartási szemétbe! Adja le a szerszámot, a tartozékokat és a csomagolást a környezetvédelmi előírásoknak megfelelő újrahasznosítás céljából. Ügyeljen az érvényes helyi előírások betartására. Csak az EU tagországokra érvényes: Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos szerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Információk a REACh-ről: reach Ügyfélszolgálat és javítás csak a gyártónál vagy szakszervizekben. A legközelebbi címet a következő oldalon találja meg: 7

8 Български Съдържание 1 Символи Технически данни Използване по предназначение Правила за техниката на безопасност Електрическо свързване и въвеждане в експлоатация Настройки Работа с машината Техническо обслужване и поддържане Принадлежности Околна среда Символи Предупреждение за обща опасност Опасност от токов удар Прочетете инструкцията за експлоатация и указанията за безопасност! Носете защитни слушалки! Носете защитна дихателна маска! Носете защитни очила! Да не се изхвърля като битов отпадък. Клас на защита II Съвет, указание 2 Технически данни Вибрационна шлайфмашина RS 300 EQ RS 300 Q Мощност 280 вата 280 вата Обороти мин мин -1 Работни ходове мин мин -1 Ход на шлайфане 2,4 мм 2,4 мм Работен плот 93 x 175 мм Тегло съгласно EPTA процедура 01: Използване по предназначение 93 x 175 мм 2,3 кг 2,3 кг Машината по предназначение е предвидена за шлифоване на дървесина, пластмаси, композитни материали, бои/лакове, камък, шпакловъчен кит и подобни материали. Не бива да бъдат обработвани метал и материали, които съдържат азбест. Заради електрическата безопасност инструментът не бива да се навлажнява и не бива да работи във влажна среда. С инструмента може да се шлифова само на сухо. При употреба не по предназначение вина носи използващия. Инструкция за боравене CE маркировка: Потвърждава съответствието на електрическата машина с директивите на Европейската общност. Позованите изображения се намират в началото на немскоезиковата инструкция за експлоатация. 8

9 4 Правила за техниката на безопасност 4.1 Общи указания за безопасност за електрически инструменти ВНИМАНИЕ! Прочетете всички указания за безопасност, инструкции, изображения и технически данни, с които електрическата машина е снабдена. Пропуски при спазването на следните инструкции могат до доведат до токов удар, пожар и/или тежки наранявания. Съхранявайте всички указания и инструкции за безопасна работа, за да може в бъдеща при нужда да се консултирате с тях. Използваният в инструкциите за безопасност термин електрически инструмент се отнася за задвижвания чрез ел. захранване инструмент (с мрежов кабел) или за задвижвания с акумулаторна батерия инструмент (без мрежов кабел). 1 БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО a. Поддържайте Вашата работна зона чиста и добре осветена. Неподредена или неосветена работна зона може да предизвика злополуки. b. Не работете с електрическия инструмент в работна среда с опасност от експлозия, в която се намират запалими течности, газове или прахове. Електрическите инструменти произвеждат искри, които могат да възпламенят праха или изпаренията. c. По време на работа с електрическия инструмент внимавайте наблизо да няма деца и други лица. При отклоняване на вниманието Вие можете да изгубите контрол над електрическата машина. 2 ЕЛЕКТРОБЕЗОПАСНОСТ a. Щепселът на електрическия инструмент трябва да пасва в контакта. Щепселът не бива да бъде променян по никакъв начин. Не използвайте адаптери за контакти заедно с заземени електрически инструменти. Непроменените щепсели и пасващите контакти намаляват риска от токов удар. b. Избягвайте контакти на тялото Ви със заземени повърхности, като например тръби, радиатори, печки и хладилници. Съществува повишен риск от токов удар, ако тялото ви е заземено. Български c. Не излагайте електрическите инструменти на дъжд или влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар. d. Не използвайте кабела за други цели, за носене на уреда, за окачване или за да издърпате щепсела от контакт. Дръжте присъединителния проводник далеч от горещина, масло, остри ръбове или движещи се части. Повреден или заплетен присъединителен проводник увеличава риска от токов удар. e. Ако използвате електрическия инструмент на открито, използвайте само удължителни кабели, които са пригодени за работа на открито. При използване на подходящ за работа на открито удължителен кабел се намалява риска от токов удар. f. Ако няма възможност да се избегне работата с електрическия инструмент във влажна околна среда, използвайте автоматичен прекъсвач при повреда или изтичане на ток. Използването на един автоматичен прекъсвач при повреда или изтичане на ток намалява риска от токов удар. 3 БЕЗОПАСНОСТ НА ПОЛЗВАТЕЛЯ И ОКОЛ НИТЕ a. Бъдете внимателни, внимавайте какво правите и подхождайте разумно към работата с електрически инструмент. Не използвайте електрическия инструмент, ако сте уморен или под въздействието на наркотични вещества, алкохол или медикаменти. Един момент на невнимание при работа с електрическия инструмент може да причини сериозни наранявания. b. Носете лични защитни средства и винаги защитни очила. Носенето на лични защитни средства, като противопрахова маска, неплъзгащи се предпазни обувки, защитен шлем или средства за предпазване на слуха, в зависимост от вида и приложението на електрическия инструмент, намалява риска от наранявания. c. Избягвайте неволно пускане в действие. Уверете се, че електрическият инструмент е изключен, преди да го свързвате към електрозахранването и/или акумулатора, да го вдигате или да го пренасяте. Ако при носене на електрическия инструмент пръстът Ви се намира на пре 9

10 Български късвача или уредът е включен при присъединяване към електроснабдяването, това може да доведе до злополуки. d. Преди включване на електрическия инструмент свалете от него инструментите за регулиране или гаечния ключ. Един инструмент или гаечен ключ, който се намира във въртяща се част на електрическия инструмент, може да причини наранявания. e. Избягвайте да стоите в ненормално положение. Постарайте се да стоите стабилно и по всяко време да сте в равновесие. По този начин в неочаквани ситуации можете по-добре да контролирате електрическия инструмент. f. Носете подходящо облекло. Не носете широко облекло или бижута. Пазете косата и облеклото си по-далече от подвижните части. Широко облекло, бижута или дълги коси могат да бъдат захванати от подвижните части. g. Ако могат да се монтират прахоизсмукващи и улавящи съоръжения, те трябва да се свържат и да се използват правилно. Използването на прахоизсмукване може да намали рисковете от прах. h. Не изпадайте във фалшива увереност и не се отклонявайте от правилата за безопасност при електрически инструменти, дори и след многократна употреба да сте запознати с електрическия инструмент. Небрежното боравене може да доведе до тежки наранявания за части от секундата. 4 УПОТРЕБА И БОРАВЕНЕ С ЕЛЕКТРИЧЕ СКИЯ ИНСТРУМЕНТ a. Не претоварвайте електрическата машина. Използвайте подходящия електрически инструмент за вашата работа. С подходящ електрически инструмент Вие ще работите по-добре и по-сигурно в указания мощностен диапазон. b. Не работете с електрически инструмент с дефектен прекъсвач. Електрически инструмент, който не може да бъде включен или изключен, е опасен и трябва да бъде ремонтиран. c. Извадете щепсела от контакта и/или отстранете акумулаторната батерия, преди да предприемете настройки по инструмента, да сменяте работни части или да оставяте електрическия инструмент. Тези превенционни мерки предотвратяват неволното стартиране на електрическия инструмент. d. Съхранявайте електрическите инструменти, които не използвате в момента извън обсега на деца. Не позволявайте електрическия инструмент да бъде използван от лица, които не са запознати с негоили не са прочели тези указания. Електрическите инструменти са опасни, когато се използват от неопитни лица. e. Поддържайте електрическите инструменти и работната приставка с внимание. Проверявайте дали движещите се части се движат свободно и не заяждат, дали няма счупени или повредени части, които да пречат на нормалното функциониране на електрическия инструмент. Преди работа с уреда ремонтирайте повредените части на електрическия инструмент. Много злополуки се причиняват от лошо поддържани електрически инструменти. f. Поддържайте режещите инструменти остри и чисти. Грижливо поддържани режещи инструменти с остри режещи ръбове се заклещват по-малко и се водят полеко. g. Използвайте електрическия инструмент, работната приставка, работните приставки и др. съгласно тези указания. При това имайте предвид условията и вида на работа. Използването на електрическите инструменти за други непредвидени приложения може да причини възникване на опасни ситуации. h. Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло или мазнина по тях. Хлъзгавите ръкохватки и повърхности за хващане не позволяват безопасно обслужване и контрол на електрическия инструмент в непредвидени ситуации. 5 Сервиз a. Електрическият инструмент трябва да бъде ремонтиран само от квалифициран и специализиран персонал, като при това трябва да бъдат използвани само оригинални резервни части.по такъв начин се осигурява безопасна работа с електрическия инструмент. b. При ремонт и поддръжка използвайте само оригинални резервни части. Използването на принадлежности или резервни части, които не са предвидени за 10

11 Български тази цел, може да доведе до електрически удар или до наранявания. 4.2 Специфични за машината указания за безопасност При работа могат да се образуват вредни/отровни прахове (например при съдържащи олово бои и някои видове дърво и метал). Докосването или вдишването на тези прахове може да представлява опасност за работещия с инструмента и за намиращите се в близост хора. Съблюдавайте валидните във Вашата страна инструкции за безопасност. Свързвайте електрическата машина към подходящо прахоизсмукващо съоръжение. За защита на Вашето здраве носете защитна маска Р2. Поради възникващите при шлифоване опасности, винаги носете защитни очила. Ако при шлайфането възникват експлозивни или самовъзпламеняващи се прахове, то непременно спазвайте указанията за обработка на производителя на материала. 4.3 Стойности на емисии Установените съгласно EN стойности възлизат обикновено на: Ниво на звука Върхова мощност на шума Коефициент на несигурност ВНИМАНИЕ Възникващ при работа шум Увреждане на слуха Използвайте защита за слуха. L PA = 72 db(a) L WA = 83 db(a) K = 3 db Емисия на вибрации a h (векторна сума от трите посоки) и коефициента на несигурност K са установени съгласно EN 62841: a h = 6,0 м/сек 2 K =1,5 м/сек 2 Посочените стойности на емисии (вибрации, шум) служат за сравняване на машини, са подходящи за предварителна оценка на вибрационното и шумовото натоварване при употреба, представляват основните приложения на електрическата машина. ВНИМАНИЕ Стойностите на емисии могат да се различават от посочените стойности. Това зависи от използването на инструмента и от вида на обработваемия детайл. Действителното натоварване по време на целия работен цикъл трябва да се оцени. В зависимост от действителното натоварване трябва да се установят подходящи защитни мерки за оператора. 5 Електрическо свързване и въвеждане в експлоатация ПРЕДУПРЕЖДЕНИЕ Недопустимо напрежение или честота! Опасност от злополука Напрежението в мрежата и честотата на източника на енергия трябва да отговарят с данните, посочени на фирмената табелка. В Северна Америка могат да бъдат използвани само машини на Festool с напрежение 120 V/60 Hz. ВНИМАНИЕ Загряване на Plug it свързването при недобре фиксирано байонетно затваряне Опасност от изгаряне Преди включване на електрическата машина се уверете, че байонетното затваряне върху свързващия проводник е напълно затворено и заключено. Преди свързване и разкачане на мрежовия проводник винаги изключвайте машината! Свързване и разкачане на мрежовия проводник --> вж. фиг. [3]. Превключвателят [1.1] служи като копче за включване/изключване (I = ВКЛ, 0 = ИЗКЛ). За постоянна работа той може да се фиксира с копчето [1.2] за блокиране. Чрез повторно натискане на превключвателя блокирането се освобождава. 11

12 Български 6 Настройки ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване, токов удар Преди всяка работа върху инструмента винаги изключвайте щепсела от контакта! 6.1 Електроника RS 300 EQ притежава електронно регулиране, с което оборотите могат да се променят безстепенно. По този начин можете оптимално да напаснете скоростта на шлифоване спрямо съответния материал (виж глава 7 ). Настройте оборотите върху регулиращото колело [2.1]. 6.2 Прахоизсмукване Винаги свързвайте машината към аспирация. Прахоизсмукването предотвратява високите натоварвания от прах в работния въздух и по-големите замърсявания на работното място. Прахът от шлайфане се изсмуква през изсмукващите канали в работния плот директно от мястото на възникване. Турбо-филтър (частична принадлежност) Прахът от шлифоване се изсмуква през отворите за изсмукване в работния плот [2.4] и се улавя в турбо-филтъра [1.5]. Ако турбо-филтърът е пълен дотолкова с прах от шлайфане, че мощността на изсмукване отслабва, той трябва да се смени. Монтаж на турбо-филтъра Предната картонена част на турбо-филтъра с уплътнителния накрайник [1.4] се избутва върху изсмукващия накрайник [1.9] на държача на филтъра. Задната картонена част с отвора [1.6] се пъха върху задържащото ребро [1.7] държача на филтъра. Държачът на филтъра се пъха с отвора [1.11] докрай върху изсмукващия накрайник [1.3] на машината и се затяга с въртящото се копче [1.10]. Външно изсмукване с мобилна прахосмукачка За да избегнете при по-дълги дейности по шлайфане честата смяна на турбо-филтъра, можете вместо собствено изсмукване да свържете мобилна прахосмукачка на Festool. За тази цел маркучът за изсмукване (Ø 27 мм [1.8]) на мобилната прахосмукачка се пъха в накрайника за изсмукване [1.3]. 6.3 Специални шлифовъчни накладки Серийната шлифовъчна накладка (93 x 175 мм) може да бъде заменена от специални шлифовъчни накладки. За тази цел трябва да се освободят четирите закрепващи винта [2.2]. Специалните шлифовъчни накладки се монтират по такъв начин, че тяхната удължена страна да излиза над предната страна на плъзгача. Шлифовъчна накладка STF-93x230 За закрепване на шлифовъчната накладка STF-93x230 използвайте вместо серийните винтове със сферично-цилиндрична глава влизащите в обема на доставката винтове със скрита глава. Специалното използване на тази шлифовъчна накладка е за шлифоване в тесни междинни пространства, например между ламелите на капаци на прозорци или зад тръбите на отоплението. Издадената част на шлифовъчната накладка има дължина 60 мм и е снабдена отдолу и отгоре с покритие Stickfix. За тези приложения има шлифовъчни хартии (шкурки) Stickfix със зърнестости от P 50 до P 180 във вид на руло с дължина 14 м, което можете да нарежете сами с желаната дължина. За тази цел трябва да разрежете с остър нож прилепващото покритие Stickfix на задната страна и носещия материал. След това шлифовъчната хартия може просто да бъде прегъната. Моля имайте предвид, че през тази шлифовъчна накладка няма възможност за прахоизсмукване. Шлифовъчна накладка STF-V93x266 Шлифовъчната накладка STF-V93x266 се закрепва със серийните винтове със сферичноцилиндрична глава. Тази шлифовъчна накладка има издаден триъгълен връх с дължина на ръба 93 мм. Тя е разработена за шлифоване по ъгли и ръбове, обаче поради външното си покритие Stickfix може да бъде използвана и върху повърхности. При това на върха се поставя триъгълна шкурка STF-V93 и непосредствено след това нормална шлифовъчна ивица STF-93x178. За постигане на оптимално използване на триъгълната шкурка тя може да бъде завъртяна произволно върху върха на шлифовъчната накладка. 12

13 Моля имайте предвид: шлифовъчната накладка STF-V93x266 е разработена специално за работа в ъгли и по ръбове. Опитът показва, че това води до точково натоварване на върха на шлифовъчната накладка. При това отделянето на топлина е по-голямо, отколкото при работа върху повърхност, тъй като същият натиск се разпределя върху по-малка повърхност. Поради това работете с намален натиск, тъй като в противен случай покритието Stickfix на шлифовъчната накладка и средството за шлифоване могат да се повредят. 6.4 Закрепване на шкурка Използвайте само оригинални шкурки на Festool. Stickfix шкурка На шлифовъчната накладка StickFix могат да бъдат закрепвани бързо и лесно подходящите за тях шкурки StickFix и шлифовъчни вати StickFix. Самозалепващите шкурки [2.3] просто се притискат към работния плот [2.4] и се задържат сигурно от прилепващото покритие на Stickfix работния плот. След употреба Stickfix шлифовъчните хартии просто се изтеглят обратно. Шкурка за затягане Festool предлага перфорирани шлифовъчни хартии за обтягане. Неперфорираната шлифовъчна хартия може да се перфорира със замбата за напра на отвори (принадлежност). Преди затягане на шлифовъчната хартия първо закрепете StickFix шлифовъчна хартия върху работния плот, за да не се повреди прилепващото покритие на StickFix работния плот. Захванете шлифовъчната хартия с двете затегателни [1.12] приспособления. Затегателните приспособления се отварят при натискане на лостовете им. 7 Работа с машината Не претоварвайте машината като я притискате твърде силно! Ще постигнете най-добър резултат от шлайфането, ако работите с умерено силно притискане. Шлайфането и качеството зависят съществено от избора на правилната шкурка. За тези шлифовъчни дейности препоръчваме следната настройка на регулиращото копче [2.1]: Шлифовъчни дейности Степени на регулиращото копче Шлифоване с макс. отнемане Отшлифоване на стара боя Шлифоване на дърво и фурнир преди лакирането Междинно шлифоване на лак върху повърхности Шлайфане на тънко нанесен лак Шлайфане на дърво с шлифовъчна вата Заглаждане на дървени ръбове Заглаждане на грундирани дървени повърхности Шлайфане на масивно дърво и ръбове на фурнир Шлайфане във фалца на врати и прозорци Междинно шлайфане на ръбове Шлайфане на прозорци от натурално дърво с шлифовъчна вата Заглаждане на дървени повърхности преди байцване с шлифовъчна вата Снемане или отделяне на излишната варова паста с шлифовъчна вата Междинни шлайфане ба байцвани повърхности Почистване на фалцове на прозорец от натурално дърво с шлифовъчна вата Шлайфане байцвани ръбове Шлайфане на термопластични пластмаси Български Шлифовъчната хартия трябва да е добре обтегната след затягането и да прилепва плътно към работния плот. 13

14 Български 8 Техническо обслужване и поддържане Информация за REACh: reach ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване, токов удар Преди всякакви работи по поддръжката винаги изключвайте щепсела от контакта! Всички работи по техническото обслужване и ремонта, които изискват отваряне на корпуса на двигателя, трябва да бъдат извършвани само от авторизирана работилница за сервизно обслужване. Клиентска служба и ремонт само от производителя или от сервизни работилници. Найблизкия адрес можете да откриете на: поддръжка-и-сервиз/ EKAT Използвайте само оригинални резервни части от Festool! Каталожни номера на: За осигуряване на циркулация на въздуха отворите за проветрение в корпуса на мотора винаги трябва да са свободни и чисти. Уредът е снабден със самоизключващи се специални въглени четки. Ако те се износят, става автоматично прекъсване на подаването на ток и уреда спира. 9 Принадлежности Каталожните номера за принадлежностите и инструментите ще откриете във Вашия каталог на Festool или в Интернет на адрес 10 Околна среда Не изхвърляйте уреда в домакинския боклук! Инструменти, принадлежности и консумативи трябва да бъдат разделно изхвърляни с мисъл за околната среда. Спазвайте валидните национални разпоредби. Само ЕС: Според европейската наредба използваните електроуреди трябва да се събират разделно и да бъдат предавани за рециклиране с мисъл за околната среда. 14

15 Română Cuprins 1 Simboluri Date tehnice Utilizarea conform destinaţiei Instrucţiuni privind siguranţa Realizarea racordurilor de alimentare cu energie electrică şi punerea în funcţiune Setări Efectuarea de lucrări cu maşina Întreţinerea şi îngrijirea Accesorii Mediul înconjurător Simboluri Avertisment privind un pericol general Avertizare contra electrocutării Citiţi instrucţiunile privind siguranţa din cadrul manualului de utilizare! Purtaţi căşti antifonice! Purtaţi o mască de protecţie respiratorie! Purtaţi ochelari de protecţie! Nu eliminaţi aparatul împreună cu deşeurile menajere. Clasa de siguranţă II Recomandare, observaţie Instrucţiuni de manipulare Marcajul CE: Confirmă conformitatea sculei electrice cu directivele Comunităţii Europene. Imaginile specificate se regăsesc la începutul manualului de utilizare în limba germană. 2 Date tehnice Şlefuitor cu mişcare oscilatorie RS 300 EQ RS 300 Q Putere 280 W 280 W Turaţia rot/min rot/min Şlefuitor cu mişcare oscilatorie Frecvenţa curselor RS 300 EQ RS 300 Q rot/min rot/min Cursă de şlefuire 2,4 mm 2,4 mm Talpă de şlefuire 93 x 175 mm 93 x 175 mm Greutate conform EPTA-Procedure 01:2014 2,3 kg 2,3 kg 3 Utilizarea conform destinaţiei Maşinile sunt prevăzute pentru şlefuirea lemnului, materialelor plastice, materialelor placate, vopselelor/lacurilor, pietrei, materialelor de şpăcluit şi altor materiale asemănătoare. Prelucrarea metalelor şi materialelor care conţin azbest este interzisă. Din cauza prezenţei siguranţei electrice, maşina nu trebuie să fie umedă şi nu trebuie să fie pusă în funcţiune într-un mediu umed. Maşina nu trebuie utilizată decât pentru şlefuiri uscate. Utilizatorul este singurul răspunzător în cazul utilizării neconforme cu destinaţia. 4 Instrucţiuni privind siguranţa 4.1 Instrucţiuni generale privind siguranţa în cazul utilizării sculelor electrice AVERTISMENT! Respectaţi toate instrucţiunile privind siguranţa, indicaţiile, imaginile şi datele tehnice cu care este prevăzută această sculă electrică. Nerespectarea instrucţiunilor următoare se poate solda cu electrocutări, incendii şi/sau răniri grave. Păstraţi toate instrucţiunile privind siguranţa şi instrucţiunile în vederea consultării ulterioare. Noţiunea de sculă electrică utilizată în cadrul instrucţiunilor privind siguranţa se referă la sculele electrice acţionate electric (cu cablu de reţea) sau la sculele electrice cu acumulatori (fără cablu de reţea). 1 SIGURANŢA LA LOCUL DE MUNCĂ a. Zona de lucru trebuie să fie menţinută curată şi bine iluminată. Dezordinea sau iluminarea necorespunzătoare a zonei de lucru poate duce la producerea de accidente. b. Nu lucraţi cu scula electrică în medii cu pericol de explozie, în care se află lichide, 15

16 Română gaze sau praf. Sculele electrice generează scântei care pot aprinde praful sau aburii. c. Ţineţi la distanţă copiii şi celelalte persoane pe parcursul utilizării sculei electrice. În cazul distragerii atenţiei, puteţi pierde controlul asupra sculei electrice. 2 SECURITATEA ELECTRICĂ a. Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare electrică. Fişa nu poate fi modificată în niciun fel. Nu utilizaţi fişe adaptoare împreună cu scule electrice protejate prin legare la pământ. Fişele nemodificate şi prizele de alimentare electrică corespunzătoare reduc riscul de electrocutare. b. Evitaţi contactul corporal cu suprafeţele legate la pământ, precum ţevile, sistemele de încălzire, plitele şi frigiderele. Există un risc ridicat de electrocutare atunci când corpul uman este legat la pământ. c. Feriţi sculele electrice de ploaie şi umezeală. Pătrunderea apei într-o sculă electrică creşte riscul de electrocutare. d. Nu folosiţi conductorul de legătură în alte scopuri, cum ar fi transportarea sculei electrice, suspendarea acesteia sau pentru a trage fişa din priza de alimentare. Ţineţi conductorul de legătură la distanţă de sursele de căldură, ulei, muchii ascuţite sau piesele mobile. Cablurile de conectare deteriorate sau înfăşurate cresc riscul unei electrocutări. e. Dacă lucraţi cu o sculă electrică în aer liber, utilizaţi numai un conductor prelungitor avizat şi pentru exterior. Utilizarea unui conductor prelungitor avizat pentru exterior reduce riscul de electrocutare. f. Dacă punerea în funcţionare a sculei electrice într-un mediu cu umiditate este inevitabilă, utilizaţi un întrerupător de protecţie împotriva curenţilor vagabonzi. Utilizarea unui întrerupător de protecţie împotriva curenţilor vagabonzi reduce riscul de electrocutare. 3 SIGURANŢA PERSOANELOR a. Acţionaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi raţional atunci când manevraţi o sculă electrică. Nu folosiţi scula electrică dacă sunteţi obosit sau vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în timpul utilizării sculei electrice se poate solda cu răniri grave. b. Purtaţi întotdeauna echipament personal de protecţie şi ochelari de protecţie. Prin purtarea echipamentului personal de protecţie, precum masca anti-praf, încălţămintea de siguranţă antiderapantă, casca de protecţie sau căşti antifonice, în funcţie de tipul şi aplicaţia sculei electrice, se reduce riscul de electrocutare. c. Evitaţi punerea involuntară în funcţiune a sculei. Asiguraţi-vă că scula electrică este oprită înainte de a o racorda la sursa de alimentare electrică şi/sau la acumulator, precum şi înainte de a o ridica sau transporta. Dacă, în timpul transportării sculei electrice, ţineţi degetul apăsat pe comutatorul acesteia sau dacă scula electrică este pornită când îl conectaţi la sursa de alimentare electrică, se pot produce accidente. d. Scoateţi instrumentele de reglare sau cheile fixe înainte de conectarea sculei electrice. Prezenţa unui accesoriul de lucru sau a unei chei în zona sculei electrice a aparatului poate duce la răniri. e. Evitaţi poziţiile nefireşti ale corpului. Asiguraţi o poziţie fixă şi menţineţi-vă întotdeauna echilibrul. Astfel, puteţi controla mai bine scula electrică în situaţii imprevizibile. f. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau bijuterii. Ţineţi părul şi îmbrăcămintea departe de piesele aflate în mişcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi agăţate de piesele aflate în mişcare. g. Dacă se pot monta sisteme de aspirare şi de captare a prafului, acestea trebuie racordate şi utilizate în mod corect. Utilizarea unui sistem de aspirare a prafului poate reduce pericolele implicate de prezenţa prafului în mediul de lucru. h. Nu consideraţi că sunteţi în deplină siguranţă şi nu încălcaţi regulile de securitate pentru sculele electrice, chiar dacă sunteţi familiarizat cu scula electrică în urma utilizării îndelungate a acesteia. Manevrarea neglijentă chiar şi pentru o fracţiune de secundă poate duce la răniri grave. 4 UTILIZAREA ŞI MANIPULAREA SCULEI ELEC TRICE a. Nu suprasolicitaţi scula electrică. Utilizaţi numai scule electrice adecvate pentru lucrarea dumneavoastră. Prin utilizarea unor scule electrice corespunzătoare veţi 16

17 Română lucra mai bine şi mai sigur în domeniul de putere indicat. b. Nu folosiţi nicio sculă electrică al cărei comutator este defect. O sculă electrică care nu se mai poate conecta sau deconecta este periculoasă şi trebuie reparată. c. Scoateţi fişa din priză şi/sau scoateţi acumulatorul detaşabil înainte de a efectua reglaje ale sculei electrice, de a înlocui componentele inserabile ale acesteia sau de a o aduce în stare de repaus. Prin această măsură de precauţie se evită pornirea involuntară a sculei electrice. d. Nu lăsaţi sculele electrice la îndemâna copiilor. Nu permiteţi utilizarea sculei electrice de către persoane care nu sunt familiarizate cu aceasta sau care nu au citit instrucţiunile. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e. Îngrijiţi cu rigurozitate sculele electrice şi dispozitivele de lucru. Verificaţi dacă piesele aflate în mişcare funcţionează optim şi dacă nu se blochează, dacă componentele sunt rupte sau deteriorate şi dacă împiedică funcţionarea corespunzătoare a sculei electrice. Dispuneţi repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe dintre accidentele care au loc se datorează sculelor electrice întreţinute necorespunzător. f. Menţineţi ascuţite şi curate accesoriile aşchietoare. Accesoriile aşchietoare cu muchii tăietoare ascuţite se înţepenesc mai puţin şi sunt mai uşor de ghidat. g. Utilizaţi scula electrică, dispozitivul inserabil, dispozitivele de lucru etc. conform acestor instrucţiuni. Luaţi în considerare condiţiile de lucru şi activitatea care trebuie efectuată. Folosirea sculelor electrice pentru alte aplicaţii de lucru decât cele prevăzute poate duce la situaţii periculoase. h. Mânerele trebuie să fie menţinute uscate şi curate, fără urme de ulei sau unsoare. Mânerele cu suprafeţe alunecoase nu permit operarea şi controlul în siguranţă al sculei electrice în situaţii neprevăzute. 5 SERVICE a. Scula electrică trebuie să fie reparată numai de către personal de specialitate calificat şi trebuie utilizată numai cu piese de schimb originale. Numai astfel poate fi garantată menţinerea siguranţei sculei electrice. b. În cadrul lucrărilor de reparaţie şi întreţinere trebuie utilizate numai piese originale. Utilizarea de accesorii sau piese de schimb necorespunzătoare se poate solda cu electrocutări sau răniri. 4.2 Instrucţiuni de protecţie a muncii specifi ce maşinii În cazul lucrărilor pot să apară pulberi dăună-toare/toxice (de ex. strat de acoperire cu conţi-nut de plumb, câteva tipuri de lemn şi metal). Atingerea sau inhalarea acestor pulberi poate reprezenta un pericol pentru operator sau pentru persoanele aflate în apropiere. Respectaţi pre-scripţiile de securitate valabile în ţara dumneavoastră. Conectaţi scula electrică la accesoriul de aspirare adecvat. Pentru protecţia sănătăţii dumneavoastră purtaţi o mască de protecţie a respiraţiei P2. Purtaţi ochelarii de protecţie pentru a vă proteja de pericolele apărute în timpul şlefuirii. În caz că la şlefuire se produc pulberi explozive sau care prezintă autoaprindere, respectaţi nea-părat indicaţiile de exploatare ale producătorului materialului care se prelucrează. 4.3 Valorile de emisie Valorile tipice determinate conform EN sunt: Nivelul presiunii acustice Nivelul puterii acustice Factor de insecuritate PRECAUŢIE L PA = 72 db(a) L WA = 83 db(a) K = 3 db Zgomot propagat prin material în cursul lucrărilor Vătămarea auzului Purtaţi căşti antifonice. Valoarea emisiei de vibraţii a h (suma vectorială pe trei direcţii) şi factorul de insecuritate K determinat corespunzător EN 62841: a h = 6,0 m/s 2 K = 1,5 m/s 2 Valorile de emisie menţionate (vibraţii, zgomot) sunt destinate comparării maşinilor, 17

18 Română pot fi folosite şi pentru o estimare preliminară a expunerii la vibraţii şi zgomot pe parcursul utilizării, reprezintă modalităţile principale de utilizare a sculei electrice. PRECAUŢIE Valorile de emisie pot să difere faţă de valorile indicate. Acest lucru depinde de modul de utilizare a sculei şi de tipul piesei de prelucrat. Trebuie evaluată expunerea reală care are loc pe parcursul întregului ciclu de operare. În funcţie de expunerea reală, trebuie stabilite măsuri de siguranţă adecvate pentru protecţia operatorului. 5 Realizarea racordurilor de alimentare cu energie electrică şi punerea în funcţiune AVERTISMENT Tensiune sau frecvenţă inadmisibilă! Pericol de accidentare Tensiunea din reţea şi frecvenţa sursei electrice trebuie să corespundă datelor de pe plăcuţa cu date tehnice. În America de Nord nu pot fi utilizate decât maşini Festool cu o tensiune de 120 V/60 Hz. PRECAUŢIE Încălzirea racordurilor plug it la închizătorul tip baionetă blocat incomplet Pericol de arsuri Înainte de conectarea sculei electrice, asiguraţi-vă că închizătorul tip baionetă de la cablul de alimentare electrică este complet închis şi blocat. Maşina trebuie să fie întotdeauna în stare oprită înainte de conectarea şi deconectarea cablului de alimentare electrică la şi de la reţeaua de alimentare cu energie electrică! Conectarea şi deconectarea cablului de alimentare electrică la şi de la reţeaua de alimentare cu energie electrică --> consultaţi imaginea [3]. Comutatorul [1.1] funcţionează ca comutator de pornire/oprire (I = PORNIT, 0 = OPRIT). Pentru regimul de funcţionare permanentă, acesta poate fi blocat în poziţie cu ajutorul butonului de blocare [1.2]. Pentru a decupla piedica, apăsaţi în mod repetat comutatorul. 6 Setări AVERTISMENT Pericol de rănire şi de electrocutare Înainte de efectuarea de lucrări la maşină, scoateţi întotdeauna fişa de reţea din priza de alimentare electrică! 6.1 Blocul electronic Modelul RS 300 EQ este dotat de un sistem electronic de reglare care permite reglarea progresivă a turaţiei. Astfel, puteţi adapta optim viteza de şlefuire la materialul de prelucrat respectiv (consultaţi capitolul 7 ). Reglaţi turaţia cu ajutorul rotiţei de reglare [2.1]. 6.2 Aspiratorul Conectaţi întotdeauna maşina la un aspirator. Sistemul de aspirare a prafului previne contaminarea cu cantităţi mari de praf a aerului şi producerea cantităţilor mari de murdărie în spaţiul de lucru. Praful din şlefuire este aspirat direct prin canalele de aspirare din talpa de şlefuire direct de la locul de unde acestea se formează. Sacul de filtrare turbo (accesoriu parţial) Praful din şlefuire este aspirat prin orificiile de aspirare din talpa de şlefuit [2.4] şi captat în sacul de filtrare turbo [1.5]. Dacă puterea de aspirare scade din cauza umplerii cu praf din şlefuire a sacului de filtrare turbo, sacul trebuie să fie înlocuit. Montarea sacului de filtrare turbo Împingeţi piesa din carton frontală a sacului de filtrare turbo cu gulerul de etanşare [1.4] pe ştuţul de aspirare [1.9] al suportului filtrului. Introduceţi piesa din carton posterioară cu fanta [1.6] pe nervura de susţinere [1.7] a suportului filtrului. Introduceţi suportul filtrului cu orificiul [1.11] până la opritor pe ştuţul de aspirare [1.3] al maşinii şi fixaţi-l cu ajutorul butonului rotativ [1.10]. Aspirare externă cu aspiratorul mobil Pentru a evita schimbarea frecventă a sacului de filtrare turbo în cazul operaţiilor de şlefuire 18

19 Română îndelungate, în locul aspiratorului propriu se poate racorda un aspirator mobil Festool. Pentru aceasta, se cuplează furtunul de aspirare (Ø 27 mm [1.8]) al aspiratorului mobil la ştuţul de aspirare [1.3]. 6.3 Talpă de şlefuire specială Talpa de şlefuire standard (93 x 175 mm) poate fi înlocuită cu o talpă de şlefuire specială. Pentru aceasta, desfaceţi cele patru şuruburi de fixare [2.2]. Talpa de şlefuire specială a fost montată astfel încât partea prelungită a acesteia să iasă în afara părţii frontale a şlefuitorului orbital RUTS CHER. Talpa de şlefuire STF-93x230 Pentru fixarea tălpii de şlefuire STF-93x230 utilizaţi şuruburile cu cap îngropat incluse în pachetul de livrare, în locul şuruburilor standard cu cap oval. Utilizarea specială a acestei tălpi de şlefuire constă în şlefuirea în spaţii înguste, de exemplu, între lamelele jaluzelelor sau în spatele ţevilor de încălzire. Partea protuberantă a tălpii de şlefuire are o lungime de 60 mm, iar pe partea inferioară şi pe cea superioară aceasta este prevăzută cu un strat StickFix. Pentru aceste utilizări sunt disponibile hârtii abrazive StickFix cu granulaţii de la P 50 până la P 180, ca rolă de material cu o lungime de 14 m, care poate fi tăiată la lungimea dorită. Pentru aceasta, benzile adezive intermediare StickFix de pe partea posterioară şi materialul suport trebuie secţionate cu un cuţit ascuţit. Ulterior, hârtia abrazivă poate fi îndoită cu uşurinţă. Vă rugăm să reţineţi că nu se poate aspira cu această talpă de şlefuire. Talpa de şlefuire STF-V93x266 Talpa de şlefuire STF-V93x266 se fixează cu şuruburile standard cu cap oval. Această talpă de şlefuire are un vârf triunghiular protuberant cu o lungime a cantului de 93 mm. Aceasta a fost proiectată pentru şlefuirea în colţuri şi muchii, dar, datorită stratului său StickFix permanent, poate fi utilizată şi pe suprafeţe plane. Pentru aceasta, pe vârf sunt aşezate o foaie abrazivă triunghiulară STF-V93 şi imediat după aceea o foaie abrazivă normală STF-93x178. Pentru utilizarea optimă a foii abrazive triunghiulare, aceasta poate fi rotită arbitrar pe vârful tălpii de şlefuire. Vă rugăm să reţineţi că:talpa de şlefuire STF-V93x266 a fost proiectată special pentru lucrări în colţuri şi muchii. Din experienţă ştim că acest lucru duce la o solicitare mai mult punctuală a vârfului tălpii de şlefuire. În cazul acesta, generarea de căldură este în mod obligatoriu mai mare decât în cazul lucrărilor efectuate pe o suprafaţă plană deoarece aceeaşi presiune de apăsare trebuie să fie distribuită pe suprafeţe mai mici. De aceea, lucraţi cu presiune redusă; în caz contrar, stratul StickFix al tălpii de şlefuire şi materialul abraziv pot suferi deteriorări. 6.4 Fixarea materialului abraziv Utilizaţi numai materiale abrazive Festool originale. Materialul abraziv Stickfix Pe talpa de şlefuire StickFix se pot fixa rapid şi simplu hârtii abrazive StickFix şi materiale abrazive textile StickFix corespunzătoare. Materialele abrazive autoadezive [2.3] se apasă simplu pe talpa de şlefuire [2.4] şi se fixează în siguranţă pe benzile adezive de protecţie ale tălpii de şlefuire StickFix. După utilizare, hârtiile abrazive StickFix pot fi desprinse cu uşurinţă. Materiale abrazive pentru prindere Festool oferă hârtii abrazive perforate pentru prindere. Hârtia abrazivă neperforată poate fi perforată cu ajutorul unui perforator (accesoriu). Înainte de prinderea hârtiilor abrazive, fixaţi mai întâi o foaie de hârtie abrazivă StickFix pe talpa de şlefuire astfel încât benzile adezive de protecţie ale tălpii de şlefuire Stick Fix să nu sufere deteriorări. Fixaţi ferm o foaie de hârtie abrazivă cu ambele dispozitive de prindere [1.12]. Dispozitivele de prindere pot fi deschise prin apăsarea manetelor acestora. Hârtia abrazivă trebuie să fie întinsă complet cu ajutorul clemelor şi să fie complet aşezată pe talpa de şlefuire. 19

20 Română 7 Efectuarea de lucrări cu maşina Nu apăsaţi prea puternic maşina, pentru a nu o suprasolicita! Pentru rezultate de şlefuire optime, lucraţi cu o presiune de apăsare constantă. Puterea şi calitatea şlefuirii depind în special de alegerea materialului abraziv potrivit. Pentru operaţiile de şlefuire, sunt recomandate următoarele reglaje de la rotiţa de reglare [2.1]: Operaţii de şlefuire Poziţia rotiţei de reglare Şlefuire cu frecare maximă Îndepărtarea prin şlefuire a vopselei vechi Şlefuirea lemnului şi furnirului înainte de lăcuire Şlefuirea intermediară a lacului pe suprafeţe Şlefuirea lacului preliminar aplicat în strat subţire Şlefuirea lemnului cu pâslă de şlefuire Teşirea muchiilor la piesele din lemn Netezirea suprafeţelor din lemn grunduite Şlefuirea lemnului masiv şi muchiilor de furnir Şlefuirea în falţul ferestrelor şi uşilor Şlefuirea intermediară a lacului de pe muchii Şlefuirea uşoară cu pâslă de şlefuire a ferestrelor din lemn natural Netezirea suprafeţelor din lemn înainte de băiţuire, cu pâslă de şlefuire Frecarea sau desprinderea cu pâslă de şlefuire a pastei de şlefuire excesive Şlefuirea intermediară a lacului de pe suprafeţele băiţuite Curăţarea cu pâslă de şlefuire a falţurilor de fereastră din lemn natural Şlefuirea muchiilor băiţuite Şlefuirea materialelor plastice Întreţinerea şi îngrijirea AVERTISMENT Pericol de rănire şi de electrocutare Înainte de efectuarea oricăror lucrări de întreţinere şi de îngrijire, scoateţi întotdeauna fişa de reţea din priza de alimentare electrică! Toate lucrările de întreţinere şi de reparaţii care necesită deschiderea carcasei motorului trebuie să fie efectuate numai într-un atelier autorizat al serviciului de asistenţă pentru clienţi. EKAT Serviciile de asistenţă pentru clienţi şi reparaţiile pot fi asigurate numai de producător sau de atelierele de service. Pentru cel mai apropiat sediu, accesaţi: Utilizaţi numai piese de schimb originale Festool! Pentru codul de comandă, accesaţi: Pentru asigurarea circulaţiei optime a aerului, trebuie să menţineţi în permanenţă libere şi curate orificiile de ventilaţie ale carcasei motorului. Aparatul este dotat cu cărbuni speciali cu autodeconectare. Dacă aceştia sunt uzaţi, are loc o întrerupere automată a alimentării electrice, iar aparatul intră în stare de repaus. 9 Accesorii Codurile de comandă pentru accesorii şi scule pot fi consultate în catalogul Festool sau pe site-ul web 10 Mediul înconjurător Nu eliminaţi aparatul împreună cu deşeurile menajere! Aparatele, accesoriile şi ambalajele trebuie să fie eliminate ecologic pentru a putea fi reciclate. Respectaţi dispoziţiile naţionale aflate în vigoare. Numai pentru UE: Conform directivei europene privind aparatele electrice şi electronice uzate şi transpunerea în legislaţia naţională, sculele electrice trebuie să fie colectate separat şi depuse la centre de reciclare în conformitate cu normele de mediu. Informaţii de REACh: 20

21

22

23

24 720614_A Schwingschleifer Orbital sander Ponceuse vibrante Seriennummer * Serial number * N de série * (T-Nr.) RS 300 EQ , RS 300 Q bg Акумулаторна пробивна отвертка. Ние обявяваме с еднолична отговорност, че този продукт е съгласуван с всички релевантни изисквания на следните ръководни линии, норми или нормативни документи: et EÜ-vastavusdeklaratsioon. Kinnitame ainuvastutajatena, et käesolev toode vastab järgmistele standarditele ja normdokumentidele: hr Deklaracija o EG-konformnosti. Izjavljujemo pod vlastitom odgovornošću da je ovaj proizvod u skladu sa svim važnim zahtjevima sljedećih smjernica, normi ili normativnih isprava: lv ES konformitātes deklarācija. Uzņemoties pilnu atbildību, mēs apliecinām, ka šis produkts atbilst šādām direktīvām, standartiem vai normatīvajiem dokumentiem: lt EB atitikties deklaracija. Prisiimdami visą atsakomybę pareiškiame, kad šis gaminys tenkina visus aktualius šių direktyvų, normų arba normatyvinių dokumentų reikalavimus: sl ES Izjava o skladnosti. S polno odgovornostjo izjavljamo, da je ta proizvod skladen z vsemi veljavnimi zahtevami naslednjih direktiv, standardov ali normativnih dokumentov: hu EU megfelelőségi nyilatkozat: Kizárólagos felelõsségünk tudatában kijelentjük, hogy ez a termék az alábbi irányelvek, szabványok vagy normatív dokumentumok minden vonatkozó követelményének megfelel: el Δήλωση πιστότητας ΕΚ: Δηλώνουμε με αποκλειστική μας ευθύνη, ότι αυτό το προϊόν ταυτίζεται με όλες τις σχετικές απαιτήσεις των ακόλουθων οδηγιών, προτύπων ή εγγράφων τυποποίησης: sk ES-Vyhlásenie o zhode: Zodpovedne vyhlasujeme, že tento produkt súhlasí so všetkými relevantnými požiadavkami nasledujúcich smerníc, noriem alebo normatívnych dokumentov: ro Declaraţia de conformitate CE: Declarăm pe proprie răspundere că acest produs este conform cu toate cerinţele relevante din următoarele directive, norme sau documente normative: tr AT uygunluk deklarasyonu: Bütün sorumlulukları firmamıza ait olmak kaydıyla bu ürünün aşağıda açıklanan ilgili direktiflerin yönetmeliklerini, norm ve norm dokümanlarının koşullarını karşıladığını taahhüt ederiz. sr EZ deklaracija o usaglašenosti: Mi izjavljujemo na sopstvenu odgovornost da je ovaj proizvod usklađen sa svim relevantnim zahtevima sledece direktive, standardima i normativnim dokumentima: is EB-samræmisyfirlýsing. Við staðfestum hér með á eigin ábyrgð að þessi vara uppfyllir öll viðeigandi ákvæði eftirfarandi tilskipana með áorðnum breytingum og samræmist eftirfarandi stöðlum: 2006/42/EG, 2014/30/EU, 2011/65/EU EN : AC: 2015 EN : AC: 2015 EN : 2017 EN : 2015 EN : 2014 EN : 2013 EN 50581: 2012 Festool GmbH Wertstr. 20, D Wendlingen GERMANY Wendlingen, Dr. Wolfgang Knorr CTO Ralf Brandt Head of Standardization & Approbation * im definierten Seriennummer-Bereich (S-Nr.) von in the specified serial number range (S-Nr.) from dans la plage de numéro de série (S-Nr.) de
