MX 1600/2 EQ DUO. Eredeti kezelési utasítás

Átírás

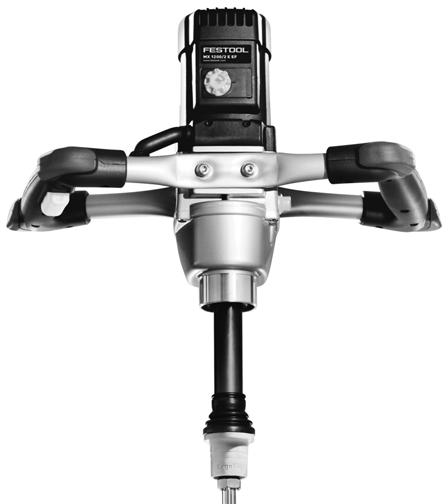

1 Festool Group GmbH & Co. KG Wertstraße 20 D Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/ MX 1600/2 EQ DUO H Eredeti kezelési utasítás 1 Műszaki adatok Szimbólumok A készülék részei Rendeltetésszerű használat Biztonsági előírások Üzembe helyezés Karbantartás és ápolás Környezet EU megfelelőségi nyilatkozat... 7 A hivatkozott ábrák a többnyelvű használati utasításban találhatók. E_769308_001

2 H MX 1 Műszaki adatok Keverőgép Feszültség Frekvencia Teljesítményfelvétel Üresjárati fordulatszám 2 Szimbólumok 3 A készülék részei MX 1600/2 EQ DUO V 50/60 Hz 1500 W 1. fokozat ford./perc 2. fokozat ford./perc Elektronikus fordulatszám-előválasztás 2 fokozat o Keverőszár max. átmérő Nyak átmérő Orsótávolság Súly Érintésvédelmi osztály Kettős szigetelés Általános veszélyekre vonatkozó figyelmeztetés Figyelmeztetés áramütés veszélyére Olvassa el az útmutatót/információkat! Viseljen légzésvédőt! Viseljen fülvédőt! Viseljen védőkesztyűt! Háztartási hulladékok közé kidobni tilos [1-1] Keverőszár (nem a szállítási csomag része) [1-2] Szerszámbefogás [1-3] Rögzítőcsap [1-4] Kapcsolózár [1-5] Bekapcsoló gomb fordulatszám-szabályzással [1-6] Kiegészítő fogantyú [1-7] Fokozatváltó kapcsoló o 140 mm 57 mm 110 mm 7,3 kg /II [1-8] Fordulatszám-szabályozás Az ábrázolt és ismertetett tartozékok nem mindegyike található meg a szállítási csomagban. 4 Rendeltetésszerű használat Az eszköz porított építőanyagok (habarcs, vakolat, ragasztó), valamint oldószert nem tartalmazó festékek, lakkok és más hasonló anyagok felkeverésére alkalmas. Nem rendeltetésszerű használat esetén a felelősséget a felhasználó viseli. 5 Biztonsági előírások Vigyázat! Minden érvényes munkabiztonsági törvényt és előírást, a Biztonsági tudnivalók fejezetben szereplő biztonsági előírást, valamint minden más egyéb érvényben lévő általános egészségügyi és munkavédelmi előírást maradéktalanul be kell tartani. A gyártó semminemű olyan kárért nem vállal felelősséget, amely az eszközön jóváhagyás nélkül végrehajtott módosítás következtében következik be. 5.1 Általános biztonsági tudnivalók Vigyázat! Olvassa el az összes biztonsági tudnivalót és előírást. A figyelmeztetések és utasítások nem megfelelő betartása elektromos áramütéshez, tűz keletkezéséhez vagy súlyos sérülésekhez vezethet. Őrizze meg az összes biztonsági tudnivalót és utasítást a későbbi felhasználhatóság érdekében. 2

3 A biztonsági tudnivalóknál használt elektromos kéziszerszám kifejezés egyaránt vonatkozik az elektromos hálózatról üzemelő (hálózati kábellel ellátott) és az akkumulátorról üzemelő (elektromos kábel nélküli) elektromos kéziszerszámokra. 1 MUNKAHELYI BIZTONSÁG a. Tartsa mindig tisztán és rendben a munkaterületét. A rendetlenség és a nem megfelelően megvilágított munkaterület balesethez vezethet. b. Ne használja a készüléket robbanásveszélyes környezetben, illetve ahol gyúlékony folyadékok, gázok, gőzök vagy por található. Az elektromos kéziszerszámok használata közben szikra keletkezhet, amitől a por vagy a gyúlékony gőzök meggyulladhatnak. c. Az elektromos kéziszerszámok használatakor tartsa távol magától a gyermekeket és más személyeket. Ha megrándul a készülék, elveszítheti felette az uralmát. d. Ne hagyja felügyelet nélkül működni az elektromos kéziszerszámot. Csak akkor hagyja ott az elektromos kéziszerszámot, ha a betétszerszám teljesen leállt. 2 ELEKTROMOS BIZTONSÁG a. A készülék csatlakozódugójának a csatlakozóaljzathoz illeszkednie kell. A csatlakozódugó módosítása szigorúan tilos! Ne használjon csatlakozóadaptert a védőföldeléssel ellátott készülékekhez. A módosítatlan csatlakozódugó és a hozzávaló csatlakozóaljzat csökkenti az áramütés esélyét. b. Kerülje el a földelt felületekhez való hozzáérést, pl. csövekhez, fűtőrendszer elemekhez, kályhához és hűtőgéphez. Fokozott áramütésveszély áll fenn, ha a teste le van földelve. c. Tartsa távol a készüléket az esőtől és a nedvességtől. Ha egy elektromos készülékbe víz jut be, nő az áramütés esélye. d. Ne használja a csatlakozókábelt a készülék tartására, felakasztására vagy a csatlakozódugójának a csatlakozóaljzatból való kihúzására. Tartsa távol a csatlakozókábelt hőhatástól, olajtól, éles szegélyektől vagy mozgó készülékelemektől. A sérült vagy megtörött kábel növeli az áramütés esélyét. e. Ha az elektromos kéziszerszámmal szabadban dolgozik, kizárólag a szabadtéri használatra is engedélyezett hosszabbító kábelt használjon. A szabadtéri használatra is alkalmas hosszabbító kábel csökkenti az áramütés esélyét. f. Ha elkerülhetetlen az elektromos kéziszerszám nedves környezetben történő üzemelte- MX H tése, használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés esélyét. 3 SZEMÉLYI BIZTONSÁG a. Legyen figyelmes, mindig ügyeljen arra, amit éppen tesz, óvatosan és rendeltetésszerűen használja az elektromos kéziszerszámot. Ne használja a szerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy valamilyen gyógyszer hatása alatt áll. Már az is súlyos sérülésekhez vezethet, ha akár csak egy pillanatra nem figyel oda, miközben használja a készüléket. b. Viseljen egyéni védőfelszerelést és mindig viseljen védőszemüveget. Az elektromos kéziszerszám fajtájától és használati módjától függő egyéni védőfelszerelés (pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő) viselése csökkenti a sérülés és az egészségkárosodás esélyét. c. Kerülje a véletlenszerű használatot. Győződjön meg arról, hogy a készülék ki van kapcsolva, mielőtt bedugná a csatlakozódugót a csatlakozóaljzatba. Balesethez vezethet, ha az elektromos hálózatra csatlakoztatáskor úgy fogja a készüléket, hogy ujja a kapcsolón van, vagy a készülék be van kapcsolva. d. A készülék bekapcsolása előtt feltétlenül távolítsa el a beállításra szolgáló szerszámokat vagy a villáskulcsot. A készülék forgó eleménél lévő szerszám vagy villáskulcs sérülést okozhat. e. Ne becsülje túl képességeit. Álljon stabilan és mindenkor tartsa meg egyensúlyát. Így váratlan helyzetekben jobban tudja uralni a készüléket. f. Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a mozgó alkatrészektől. A laza ruházatát, az ékszereit vagy a hosszú haját elkaphatják a mozgó alkatrészek. g. Ha porelszívó és -felfogó berendezés is felszerelhető a kéziszerszámra, akkor győződjön meg arról, hogy az helyesen van felszerelve, és használja előírásszerűen. Ezen berendezések használata csökkenti a por okozta egészségkárosodás esélyét. h. Ne hagyja, hogy az eszközök gyakori használata okozta megszokás túl magabiztossá tegye, és az eszköz alapvető biztonsági elveit figyelmen kívül hagyja. Az óvatlan műveletek a másodperc tört része alatt súlyos sérüléseket okozhatnak. 4 AZ ELEKTROMOS SZERSZÁMOK GONDOS KEZE- LÉSE ÉS HASZNÁLATA a. Ne terhelje túl a készüléket. A munkájához az ahhoz alkalmas elektromos kéziszerszámot 3

4 H MX használja. Az adott teljesítménytartományba tartozó elektromos kéziszerszámmal jobban és biztonságosabban dolgozhat. b. Ne használjon olyan elektromos kéziszerszámot, amelynek hibás a kapcsolója. Az az elektromos kéziszerszám, amelyiket nem lehet ki- vagy bekapcsolni, veszélyes és meg kell javítani. c. A készülék beállítása, a tartozékok cseréje vagy a készülék lehelyezése előtt húzza ki a csatlakozódugót a csatlakozóaljzatból. Ez az óvintézkedés megakadályozza a készülék véletlenszerű bekapcsolását. d. Ha nem használja az elektromos kéziszerszámot, úgy tárolja, hogy ne kerülhessen gyermekek kezébe. Ügyeljen rá, hogy ne használhassák a készüléket olyan személyek, akik nem rendelkeznek kellő ismerettel, illetve nem olvasták ezt a használati utasítást. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személy használja azokat. e. Gondosan ápolja a készüléket. Ellenőrizze, hogy kifogástalanul működnek-e a gép mozgó alkatrészei, nem szorulnak-e be, nincsenek-e eltörve, illetve nem sérültek-e meg olyan alkatrészek, melyek sérülése hátrányosan befolyásolná a készülék működését. A készülék használatbavétele előtt javíttassa meg a sérült alkatrészeket. Sok baleset okozója az elektromos kéziszerszámok rossz karbantartása. f. Tartsa mindig éles és tiszta állapotban a vágószerszámokat. A gondosan ápolt, éles vágóélű vágószerszámok kevésbé szorulnak be és könnyebben irányíthatók. g. Mindig ennek a kezelési utasításnak megfelelően, valamint a készülék típusára vonatkozó speciális előírásokat betartva használja az elektromos kéziszerszámot, tartozékait, betétszerszámait stb. Mindig vegye figyelembe a munkafeltételeket és az elvégzendő tevékenységet is. Az elektromos kéziszerszámok rendeltetésszerűtől eltérő célra történő használata veszélyes helyzeteket teremthet. h. A fogantyúkat tartsa mindig tiszta, olaj- és zsírmentes állapotban. A csúszós fogantyúk váratlan helyzetekben nem teszik lehetővé az elektromos kéziszerszám biztonságos fogását és irányítását. 5 AZ AKKUMULÁTOROS KÉZISZERSZÁMOK GON- DOS KEZELÉSE ÉS HASZNÁLATA a. Csak a gyártó által ajánlott töltőberendezéssel töltse az akkumulátorokat. Ha egy bizonyos fajta akkumulátorhoz való töltőberendezéssel másfajta akkumulátort tölt, tűzveszély áll fenn. b. Csak a hozzájuk való akkumulátorokat használja az elektromos kéziszerszámokhoz. Másfajta akkumulátorok használata sérüléseket vagy tűzveszélyt okozhat. c. A használaton kívüli akkumulátort tartsa távol irodai kapcsoktól, pénzérméktől, szögektől, csavaroktól és más kisméretű fémtárgyaktól, mert ezek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusai közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. d. Helytelen használat esetén elektrolit szivároghat ki az akkumulátorból. Kerülje az azzal való érintkezést. Ha mégis hozzáért, mossa le vízzel. Ha elektrolit került a szemébe, a kimosáson kívül vegyen igénybe orvosi segítséget is. Az akkumulátorból kiszivárgó elektrolit bőrirritációt vagy égési sérülést okozhat. e. Az akkumulátor behelyezése előtt győződjön meg arról, hogy a készülék ki van kapcsolva. Az akkumulátor bekapcsolt elektromos kéziszerszámba történő behelyezése balesetet okozhat. 6 SZERVIZELÉS a. Csak megfelelően képzett szakemberrel, és kizárólag eredeti alkatrészek felhasználásával végeztesse a javítást. Csak így garantálható, hogy a készülék mindig biztonságosan működjön. b. A javításhoz és karbantartáshoz kizárólag eredeti alkatrészeket használjon. A nem a felhasználási célra tervezett tartozékok és pótalkatrészek használata elektromos áramütést vagy sérülést okozhat. 5.2 Gépre vonatkozó különleges biztonsági tudnivalók A szerszám minden egyes üzembe helyezése előtt ellenőrizze az elektromos kábelt és a csatlakozódugót. A hiányosságokat szakemberrel javíttatni kell. Az elektromos hálózatra csatlakoztatott szerszámot nedves kézzel tilos megfogni! Az elektromos hálózatba való csatlakoztatás előtt ellenőrizni kell, hogy a kapcsoló kikapcsolt állapotban legyen. A keverendő anyagot tartalmazó edényt a felborulás ellen a talajon stabilizálni kell. A keverőszárat csak a műszaki adatoknak megfelelő befogószár-átmérő mellett használja. Ne terhelje annyira a szerszámot, hogy az a munka közben erősen lelassuljon vagy leálljon. Az elektromos kábelt mindig a szerszám háta mögött vezesse el. Az elektromos kábelt tilos hú- 4

5 zással terhelni, továbbá tilos éles peremeken átvezetni vagy azokra fektetni. A munkavégzés során mindig ügyeljen a biztonságos és stabil állásra. Munkavégzés közben forgatónyomaték lép fel. Ne keverjen 21 C-os vagy annál alacsonyabb gyulladáspontú oldószert vagy oldószertartalmú anyagot. A készüléket mindig a keverőedényben indítsa és állítsa le. Keverés közben a keverőedényt tilos kézzel vagy tárgy segítségével megfogni. A keverőgéppel történő munkavégzés során munkavédelmi kesztyű és védőszemüveg viselése javasolt. Szorosan testhezálló ruházat viselése kötelező! 5.3 Maradék kockázatok Az eszköz kialakításának alapvető jellegzetességei és a munkavégzés jellege miatt az eszköz rendeltetésszerű használata és a vonatkozó biztonsági előírások betartása mellett is fennállnak az alábbi veszélyhelyzetek: Az elektromos kábel okozta veszély. Az egészségre káros porkoncentráció, amely elégtelen szellőzésű helyiségben való munkavégzés során keletkezik. Az elektromos áram alatt álló berendezések megérintéséből származó sérülések a gép vagy egyes alkatrészek leszerelése során, ha a kábel nincs kihúzva az elektromos aljzatból. Kizárólag eredeti Festool pótalkatrészeket használjon! 5.4 Károsanyag-kibocsátási értékek Az EN szabvány szerint meghatározott értékek tipikus esetekre vonatkoznak: Hangnyomásszint Hangteljesítményszint Bizonytalanság VIGYÁZAT Munkavégzéskor keletkező hanghatás Halláskárosodás Viseljen fülvédőt! Az a h rezgéskibocsátási érték (három irány vektoriális összege) és a K bizonytalanság meghatározása az EN előírásainak megfelelően: Rezgéskibocsátási érték (3 tengelyű) L PA = 86 db (A) L WA = 97 db (A) K = 3 db a h = 5,5 m/s 2 K = 1,5 m/s 2 MX H A megadott kibocsátási értékek (rezgés, zaj) a gépek összehasonlítására szolgálnak, segítenek előzetesen megbecsülni, hogy mekkora lehet munkavégzés közben a vibráció- és zajterhelés, az elektromos szerszám elsődleges felhasználási területére jellemzőek. Egyéb alkalmazások, eltérő szerszámok, vagy elégtelen karbantartás esetén ezek az értékek megnőhetnek. Ügyeljen a gépek üresjárati és leállítási időértékeire! 6 Üzembe helyezés 6.1 KI/BE kapcsológomb Az elektromos szerszámot mindig mindkét kezével fogja. Az elektromos csatlakozókábel csatlakoztatására és oldására vonatkozóan lásd a ábrát [2]. Bekapcsolás Nem kielégítő feszültség vagy frekvencia! Balesetveszély A hálózati feszültségnek és az áramforrás frekvenciájának meg kell egyeznie a típustáblán feltüntetett adatokkal. Észak-Amerikában csak 120 V/60 Hz feszültségi értékkel rendelkező Festool gépeket szabad használni. Sérülésveszély, áramütés veszélye A gépen történő minden munkavégzés előtt a hálózati dugót ki kell húzni az elektromos aljzatból! Egészségre ártalmas porok A légutak károsodása Viseljen légzésvédőt! Nyomja meg a kapcsolózárat [1-4]. Nyomja be és tartsa benyomva a bekapcsoló gombot [1-5]. A bekapcsoló gomb nem rögzíthető. 5

6 H MX Kikapcsolás Engedje fel a bekapcsoló gombot [1-5]. 6.2 Elektronika Lágy indítás Az elektronikusan vezérelt lágy indítás gondoskodik a készülék ugrásmentes elindulásáról. Ezzel egyben a kevert anyag keverőedényből történő kifreccsenése is meggátlódik. A gép csekély kezdeti indítási áramához egy 16 amperes biztosíték is megfelelő. Üresjárati fordulatszám-csökkentés Üresjárat esetén az elektronika lecsökkenti a gép fordulatszámát, ami méréskeli a zajt, illetve csökkenti a motor és a meghajtás kopását. Fordulatszám-szabályozás A fordulatszámot a fordulatszám-szabályzás [1-8] segítségével lehet beállítani: A fordulatszámot a használt keverőszártól és a felkeverendő anyagtól függően állítsa be. Túlterhelés elleni védelem A szerszám extrém túlterhelése esetén a motort a károsodástól elektronikus túlterhelés elleni védelem óvja. Túlterhelés esetén a motor leáll, és csak a megszűnte után indul el újra. A használatbavételhez az eszközt be kell kapcsolni. Állandó fordulatszám Az elektronika a terhelés alatti fordulatszámot közel állandó szinten tartja, ezzel biztosítja az anyag egyenletes keverését. Hőmérsékletfüggő túlterhelés elleni védelem Az extrém fokú igénybevétel során fellépő túlmelegedés elleni védelemként a kritikus hőmérséklet elérésekor a biztonsági elektronika hűtési módba kapcsolja át a motort. A szerszám ekkor csökkentett fordulatszámmal működik és nem terhelhető. Kb. 2 perces lehűlési idő után a szerszám ismét üzemkész és korlátozás nélkül használható. 6.3 Fokozatváltó kapcsoló A fokozatváltó kapcsolóval [1-7] két fordulatszámtartomány választható ki: 1. fokozat 2. fokozat ford./perc ford./perc A fokozatok működő szerszámon válthatók át. Azonban váltás közben nem szabad a szerszámot terhelni. 6.4 Kiegészítő fogantyú Biztonsági okokból mindig használja a kiegészítő fogantyút [1-6]! 7 A keverőszár felszerelése Sérülésveszély, áramütés veszélye A gépen történő minden munkavégzés előtt a hálózati dugót ki kell húzni az elektromos aljzatból! Csak az előírt átmérőjű keverőszárak használhatók. Az elektromos szerszám első használata előtt a szerszámbefogót [1-2] kenje meg egy kis kenőzsírral. A keverőszárak a jobb elkülöníthetőség érdekében színkódolással vannak ellátva. A bal oldali szerszámbefogó és a hozzá tartozó bal keverőszár zöld gyűrűvel van megjelölve. 7.1 Beszerelés Helyezze be az adott oldalhoz tartozó keverőszárat [1-1] a hozzá tartozó szerszámbefogóba [1-2]. Ehhez a keverőszár védőhüvelyén lévő zöld pontot állítsa be az elfordított rögzítőcsapnak [1-3] megfelelő helyzetbe. Végül csúsztassa be a keverőszárat, melyet ekkor a rögzítőcsap automatikusan reteszel. 7.2 Szétszerelés A védőhüvelyen lévő zöld pont erős megnyomásával a reteszelés kiold, és a keverőszár [1-1] kihúzható. 8 Munkavégzés a géppel Ne terhelje annyira a szerszámot, hogy az a munka közben erősen lelassuljon vagy leálljon. Ne keverjen robbanásveszélyes (pl. erősen gyúlékony oldószereket), illetve 21 C-os vagy annál alacsonyabb gyulladáspontú anyagokat. Vegye figyelembe a gyártó feldolgozási útmutatóját. Viseljen légzésvédőt! A keverőszárat [1-1] a keverendő anyagnak megfelelően válassza ki. HS Combi keverőszárak (tartozék) Folyékony és sűrű kevert anyaghoz. A keverőkosár alsó része felfelé húzza a keverendő anyagot, a felső része pedig lefelé nyomja azt. 6

7 HS 3 Double keverőszárak (tartozék) Nagy viszkozitású, nehéz anyagokhoz. Az egyenként három tollal rendelkező keverőszárak ellentétesen mozognak. Az anyagot az összefésülő hatás gyúrja össze. Keverés közben mozgassa fel-le a gépet. Használat után a keverőszárat tisztítsa meg. 9 Karbantartás és ápolás Sérülésveszély, áramütés veszélye A gép karbantartási és ápolási munkáinak megkezdése előtt mindig húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból! Minden olyan karbantartási és javítási munkát, amely a készülékház felnyitásával jár együtt, csak felhatalmazott vevőszolgálati javítóműhely végezhet el. Ügyfélszolgálat és javítás csak a gyártó vagy a szervizhálózat által: a legközelebbi egység címe: EKAT 4 Kizárólag eredeti Festool pótalkatrészeket használjon! Rendelési számok a következő helyen: 1 Kb. 200 üzemóra után a hajtóműházat be kell zsírozni. A védőszigetelés fenntartása érdekében a gépet ezután biztonságtechnikai ellenőrzésnek kell alávetni. Emiatt ezt a munkát csak elektromos szakműhelyben kell elvégeztetni. A szénkefék elkopásakor a gép automatikusan kikapcsol. A gépet a javításhoz szervizbe kell küldeni. Javasoljuk, hogy a szerszámot rendszeresen javíttassa. Távolítsa el a szerszámról a port, az összekevert anyagok maradékát, illetve az egyéb szennyeződéseket. Az oldószertartalmú tisztítószerek a lakkozott felületeket vagy a műanyag alkatrészeket károsíthatják. Ha ilyen tisztítószert használ, javasoljuk, hogy az anyagot elsőként egy kisebb, nem látható helyen próbálja ki. A motorfedél szellőzőnyílásait tilos letakarni! MX H -A szénkeféket, elektromos kábelt stb. erre felhatalmazott szervizben javíttassa.miután a szerszám nekicsapódott valaminek, a mechanikai vagy elektromos veszélyhelyzetek megelőzése érdekében erre felhatalmazott szervizzel át kell nézetni. Az elcsomagolt szerszám száraz, fűtés nélküli helyiségben, legalább 5 C-os hőmérsékleten tárolható. A csomagolás nélkül tárolt szerszám kizárólag olyan zárt, száraz helyiségben tárolható, ahol a hőmérséklet legalább +5 C, és ahol nem fordul elő erős hőmérséklet-ingadozás. 10 Környezet Az elektromos szerszámokat ne dobja a háztartási szemétbe! Adja le a készülékeket, tartozékokat és a csomagolást környezetkímélő újrahasznosításra. Tartsa be az érvényes hazai előírásokat. Csak EU: A 2002/96/EG Európai Irányelv szerint a használt elektromos szerszámokat külön kell gyűjteni, és át kell adni környezetkímélő újrahasznosításra. Információk a REACh-ről: 11 EU megfelelőségi nyilatkozat Keverőgép Sorozatszám MX 1600/2 EQ DUO CE-jelölés éve:2013 Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék az alábbi irányelvek, szabványok vagy normatív dokumentumok minden vonatkozó követelményének megfelel: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN , EN , EN , EN , EN Festool Group GmbH & Co. KG Wertstr. 20, D Wendlingen, Germany Dr. Martin Zimmer Kutatási, fejlesztési és műszaki dokumentációs vezető
