Géprajz, gépelemek II. 1. Konzultáció

Átírás

1 Géprajz, gépelemek II. 1. Konzultáció

2 Óbudai Egyetem Levelező oktatás GÉPRAJZ, GÉPELEMEK II. Bánki Donát Gépész és biztonságtechnikai Kar (BGBGE22NLC BGBGG22NLC BGBGG22NLB BGBGE22NLB) Gépszerkezettani és Biztonságtechnikai Intézet TÁJÉKOZTATÓ a tantárgy féléves programjához A 2013/2014. tanév 2. félévében a másodéves levelező hallgatók a géprajz-gépelemek II. tantárgy gyakorlatát labor kurzusokon teljesíthetik. A kiadott feladatok konzultálása, az elkészített feladatok ellenőrzése és elbírálása az órarendi foglalkozáson kívül valamint a külön megjelölt konzultációs időpontokban történik. A kurzusokra (NEPTUN) a hallgatóknak jelentkezniük kell. Az elkészítendő feladatokkal kapcsolatos alap-adatokat, vázlatos szerkezeti kialakítást, az egyes keresztmetszetek, elemek méret-ellenőrzését a vonatkozó részletek vázlataival együtt dokumentáció formájában kell a hozzá tartozó műszaki rajzokkal együtt leadni. A feladatok megoldásához felhasznált irodalomra (segédletek, szabványok, katalógusok, stb.) való hivatkozást is rögzíteni kell a dokumentációban Az első feladattal együtt iratgyűjtőt is kell készíteni, amelyet a hallgató az első rajzával együtt ad le a tanárának. A feladatokat határidő előtt is be lehet adni. A határidő utáni feladat-beadási igény esetében különeljárási díjat kell befizetni. GÉPRAJZ, GÉPELEMEK II. tárgyból a következő feladatokat kell elkészíteni: I. Csavarorsós szerkezet tervezése. Szerkezet kialakítása, méretek megállapítása, ellenőrző számítások, műszaki rajza (15 pont) Határidő: 3. konzultácó II. Tengely tervezése. Igénybevétel, méretek meghatározása, csatlakozó alkatrészek kialakítása és a rögzítések megoldása, műszaki rajza (15 pont). Határidő: május ZH dolgozat megírása a II. konzultáción (15 pont) Időpont: 2. konzultáció 2. ZH dolgozat megírása a III. konzultáción (15 pont) Időpont: 3. konzultáció Összefoglaló ZH dolgozat megírása a IV. konzultáción (40 pont) Időpont: 4. konzultáció A félévközi jegy a 14. oktatási héten kerül megállapításra a beadott feladatok és a 3 db dolgozat megírása alapján. Az a hallgató, aki nem adta be (feladatonként legalább 50%-os értékelési szinten) az I. és II. feladatát legkésőbb a 14. oktatási héten május 13.-ig, az nem pótolhatja a félévközi jegyét (letiltva). Aki elfogadható szinten beadta a két házi feladatot, de az összes pontszáma nem éri el az 51 pontot, az elégtelen jegyet kap. Ez javítható a vizsgaidőszak második hetében (az egész félévet összefoglaló beszámolóval). Aki a két házi feladatot beadta és zárthelyit írt, annak az eredményes félévközi jegye (a szerzett pontjai alapján): pont = elégséges (2), pont = közepes (3), pont = jó (4), pont= jeles (5) értékű.

3 Általános ismertetés Gépelemek: kötőelemek, csapágyak, hajtások, tengelyek, csövek, tartályok, rugók,tömítések, és ezek kötései, valamint a kenőanyagok GEG II.-III. tantárgy feladatai a gépelemek: - működési vizsgálata - üzemviszonyok vizsgálata - ajánlásokat ad - méretek megállapítása(fő majd az elem méretek) - alkalmazási terület kijelölése

4 Mérnöki munka A Méretezés lépései: - a, Terhelés meghatározása - b, Modell felállítása - c, Igénybevételek meghatározása (típusa és időbeni lezajlás) - d, Anyagválasztás - e/1., Méret meghatározás (alak meghatározása, szerkezeti kialakítás, pontos méret meghat.) - e/2., Feszültség ellenőrzés - f, Szabványok, tűrések esztétika, - g, Biztonságtechnika, ergonómia

5 Kötési módok Oldható - Csavarkötések (kötő- és mozgató csavarok); - Csapszeges kötések; - Súrlódásos kötések (önzáró-kúpkötések); - Oldható zsugorkötés - Ék és reteszkötések Nem oldható - Szegecskötés (kötő gépelem a szegecs) - Hegesztett kötés (kötő gépelem nincs); - Forrasztott kötés (kötő gépelem nincs); - Ragasztott kötés (kötő gépelem nincs); - Zsugorkötés (kötő gépelem nincs);

6 Csavarkötések jellemzése 1. Fajtája: Pl. hatlapfejű csavar DIN 931 (ISO 4014) szabvány szerint 2. Mérete: szigorúan, szintén szabvány (táblázat) határozza meg 3. Anyaga és szilárdsága: ISO szabványnak megfelelően a szénacélból és acélötvözetből készült. Mechanikai tulajdonságainak jelölése: pl.: 3.6, 4.6, 4.8, , 10.9, Csavar felülete pl.:speciális bevonatú, galvanikusan (elektronikus) horganyzott, tűzi horganyzott

7 Csavarok kialakítása DIN13 (MSZ204) Métermenet Menet profil fajták: - Normál métermenet - Finom métermenet - Trapézmenet - Withworth - csőmenet - Fűrészmenet - Zsinór menet d 3 új szabvány szerint Normál métermenet: M20X2,5 Finom métermenet: M20X1,5

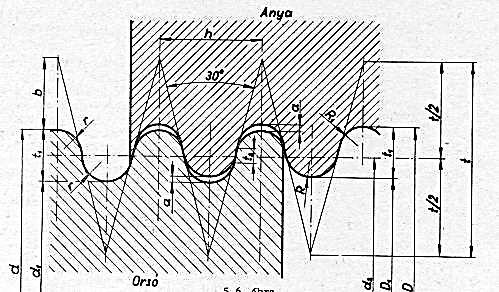

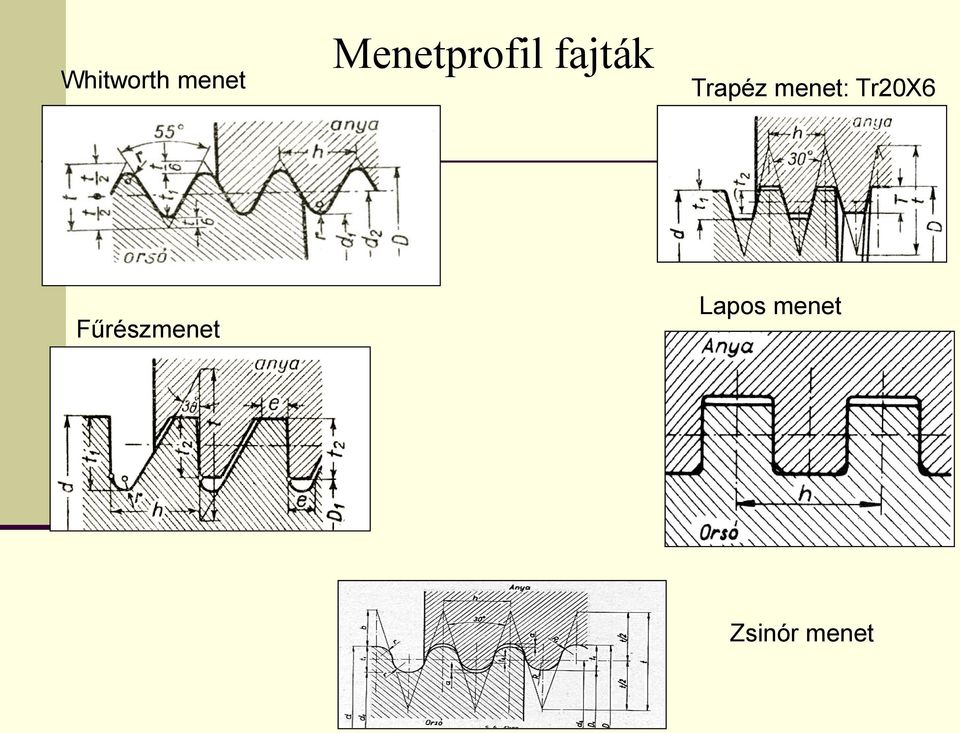

8 Whitworth menet Menetprofil fajták Trapéz menet: Tr20X6 Fűrészmenet Lapos menet Zsinór menet

9 Jelölés értelmezése: 5.6 Csavar anyagok (ISO ) R m 100 R 10 R eh m 4.6 S235 (A38) ReH=240 MPa 5.6 E295 (A50) ReH=300 MPa

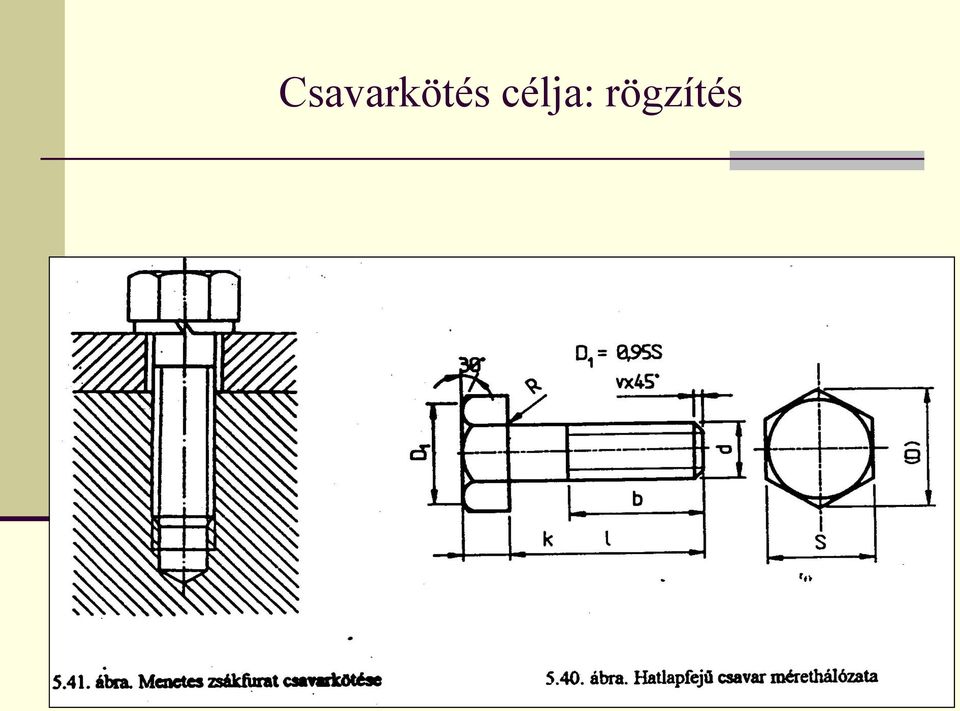

10 Csavarkötés célja: rögzítés

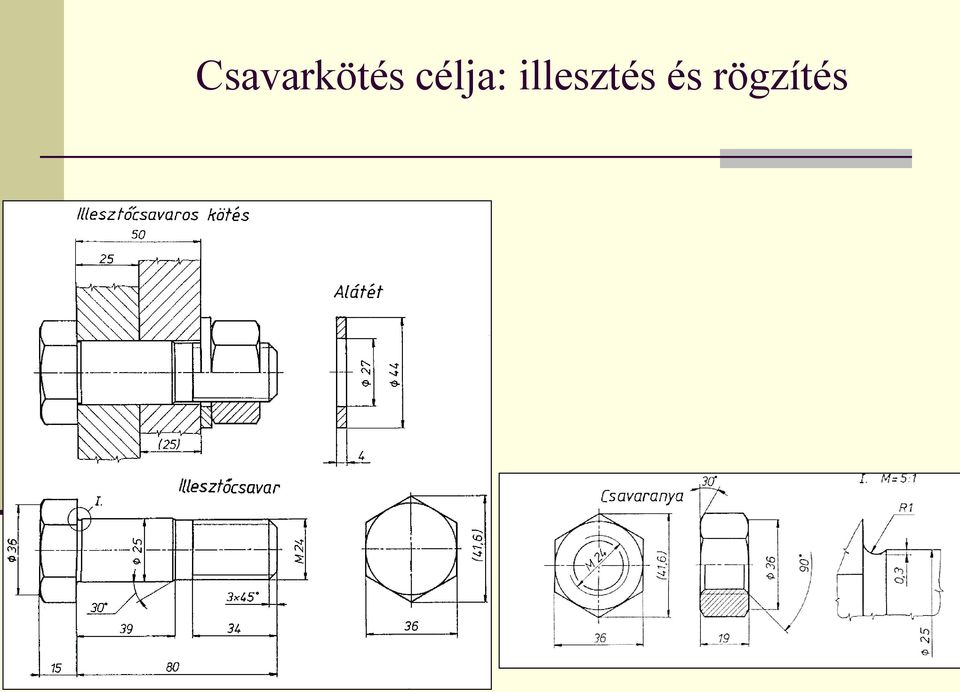

11 Csavarkötés célja: illesztés és rögzítés

12 Csavarkötés célja: távolság tartás és rögzítés

13 Csavarkötés célja: mozgatás

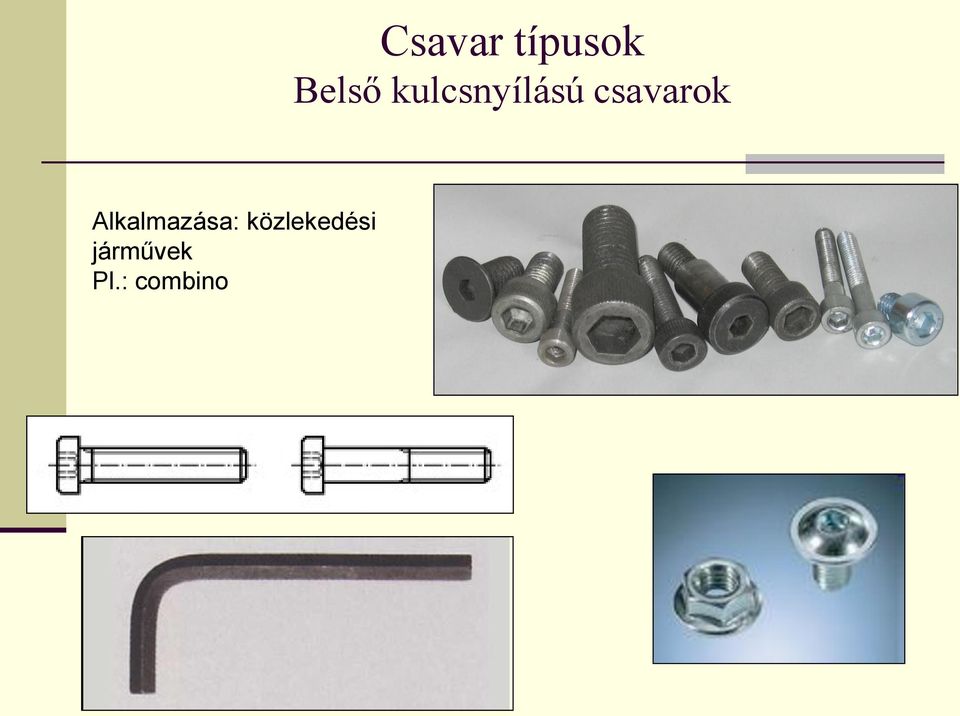

14 Alkalmazása: közlekedési járművek Pl.: combino Csavar típusok Belső kulcsnyílású csavarok

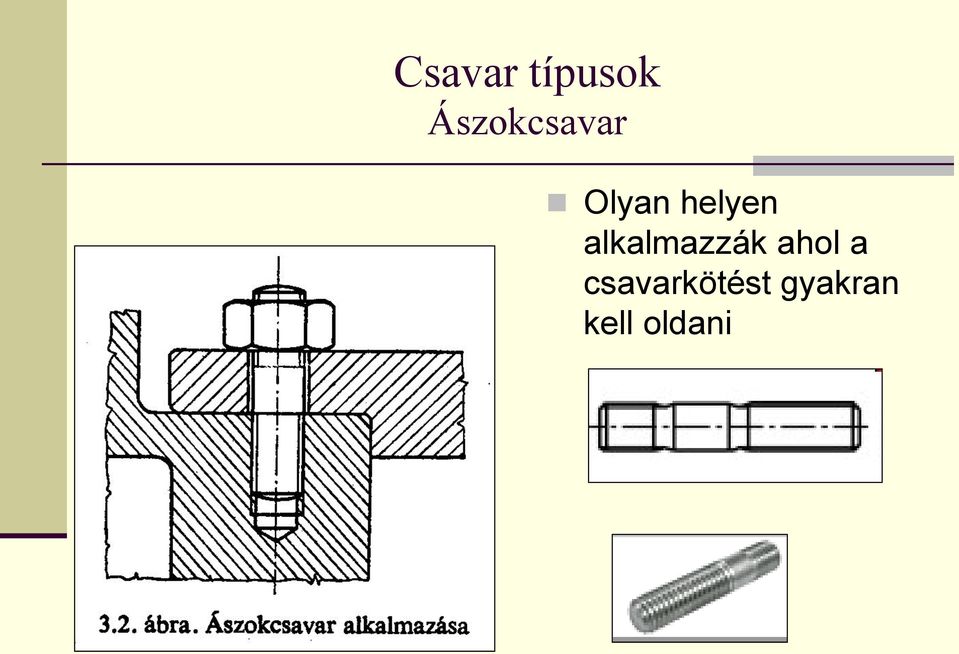

15 Csavar típusok Ászokcsavar Olyan helyen alkalmazzák ahol a csavarkötést gyakran kell oldani

16 Csavaranya kialakítások - a., négylapú - b., háromlapú - c., hornyos - d., gyűrűs - e., szárnyas - f., hornyos hengeres - g., h., homlok ill. palástfuratú hengeres csavaranya

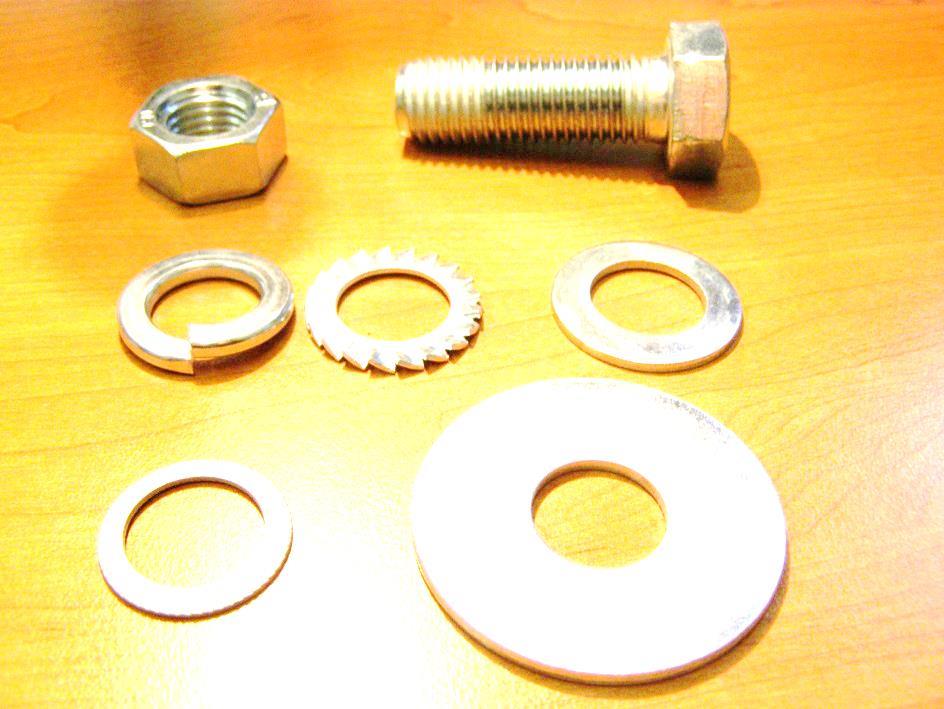

17 Csavarbiztosítások Alátétek: rugós, hullámos rugós, hajlított rugósalátét Külső fogazatú Belső fogazatú Rugós alátét

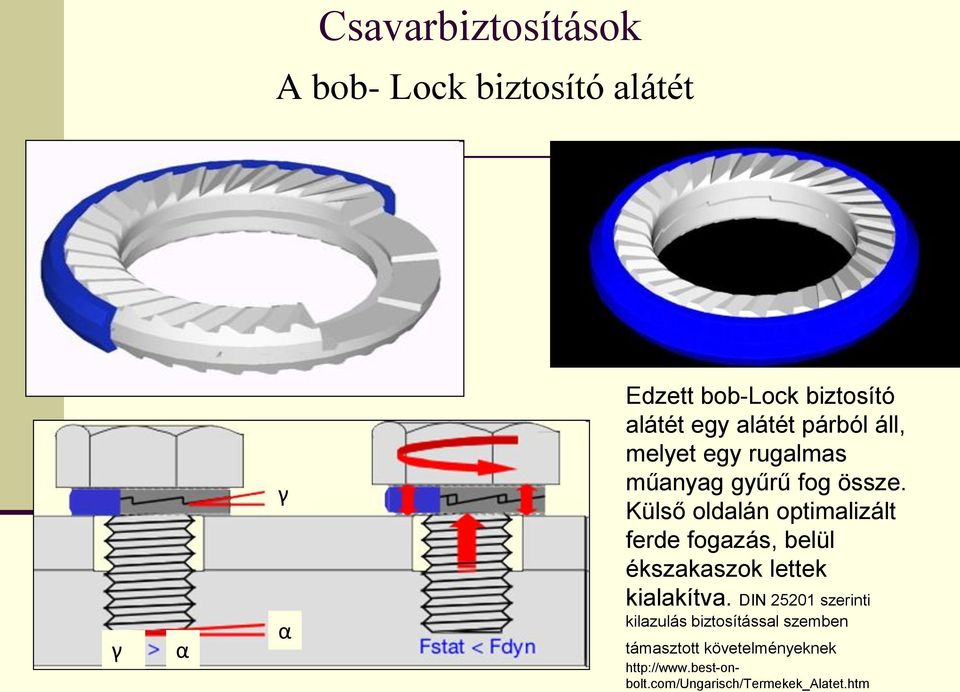

18 Csavarbiztosítások A bob- Lock biztosító alátét γ α γ α Edzett bob-lock biztosító alátét egy alátét párból áll, melyet egy rugalmas műanyag gyűrű fog össze. Külső oldalán optimalizált ferde fogazás, belül ékszakaszok lettek kialakítva. DIN szerinti kilazulás biztosítással szemben támasztott követelményeknek

19 Csavarbiztosítások Bob- Lock biztonsági anya nútok (3) éktárcsa (3) füle Többször újrafelhasználható nem függ a meneten fellépő súrlódástól szabványosított csavarokhoz alkalmazható a három darabból álló éktárcsa fogakat amik emelkedési szöge nagyobb mint a csavarmenetek emelkedési szöge- egy központos gyűrű tartja össze, ami az anya belső nútjaiba illeszkednek, meggátolva ezzel az éktárcsa rendszer elfordulását rövid menetes csap

20 Csavarbiztosítások Peremes anya és ellenanya Peremes csavaranya Körmös anya Ellenanyás csavarbiztosítás: rezgésnek és váltakozó igénybevételnek kitett kötések esetén alk.

21 Csavarbiztosítások Rugós biztosítás Koronás anya

22 Csavarbiztosítások lemezes és huzalos kialakítás

23 Csavarbiztosítás: csapágyanya biztosító lemezzel

24 Csapágyanya biztosítólemezzel Körtaréjos biztosító lemez csapágyanya

25 Erőhatások és nyomatékok vizsgálata (ERŐK NYÍLFOLYAM ÁBRÁJA ÉS LEVEZETT EGYENLETEK A TÁBLÁN) Erők és nyomatékok meghatározása - felfelé mozgatás, lefelé mozgatás Önzárás Menetszám meghatározás

26 Kötőcsavarok erőhatásábrái Terhelési ábrasor

27 Kötőcsavarok és közrefogott elemeinek erőhatásábrái (MAGYARÁZAT A TÁBLÁN) Flemez tg tg Hooke törvény alapján tg tg = c csavar = c lemez Csavarkötés erőhatás ábrája Fe- közös előfeszítő erő, Fü = külső üzemi erő, Fücs- a csavart terhelő üzemi erő, Fül- lemezeket terhelő üzemi erő, Fcs- a csavart terhelő összes erő, + - a csavar üzemi erő hatására tett további nyúlása, - a csavar rugóállandója, - a lemez rugóállandója tg tg

28 Csavarkötés erőhatás ábrájának következtetései F k / 6 I. egyenlet F II. egyenlet F cs lemez F F e e F k F k c c lemez cs var 1 c csa var c lemez 5 Következtetések: 1/5 1. Az I. egyenletből, ha c csavar /c lemez = 1/5 akkor a külső erő 1/6-a üzem közben még terheli a csavart!!! Méretezésnél figyelembe kell venni 2. A II. egyenletből határeset ha F 5 lemez =0!!! Fe min Fk 6

29 A csavart terhelő erő csökkentésének lehetőségei 1. A közrefogott elemek rugómerevségének növelésével 2. A csavar rugómerevségének csökkentésével

30 Kötőcsavarok tönkremenetele (IGÉNYBEVÉTELEK ISMERTETÉSE A TÁBLÁN) Bal: 20-25% csavarfej Középső: 15-20% menetkifutás Jobb: 60-65% az anya első teherhordó eleme Tsurl= μ Fn= μ (F ds/2) d surl

31 Csavarok és az anya tönkremenetele és terhelése

32 Csavarkötések kialakítása Anya menet Helyes kialakítások Helytelen kialakítás

33 Helytelen kialakítás Helyes kialakítások Csavarkötések helyes és helytelen kapcsolódása

34 Csavarkötések konstrukciós megoldásai Helyes kialakítások Helytelen kialakítás

35 Csapszegek típusai Igénybevétele: 1. Hajlítással párosult nyírás 2. Palástnyomás

36 Csapszeg igénybevétele: 1. Hajlítással párosult nyírás 2. Palástnyomás

37 Szegek

38 Nem oldható kötések közé tartozik Szegecsek Szegecsanyák és -csavarok A szegecs egy hengeres csap gyámfejjel (előre legyártott) és egy záró fejjel (utólag kialakított) Megoldás az üreges anyagok, profilok, és a csak egy oldalról hozzáférhető munkadarabok rögzítése esetében. Manapság már kiváltotta a hegesztés és ragasztás Anyaga: kis széntartalmú ötvözetlen acél behúzó szár szegecsanya behúzó szár roppantás utáni kicsavarása roppantott szegecs

39 Pop szegecs Szegecsek

40 A TOX- kötések A egyszerű, tiszta lemezkötés. Nincs szükség előmunkálatokra, kötőelemre. A nagy energiaigényű ponthegesztés kiváltására alkalmasak. A TOX- kötések lényege egy, az anyagminőség és vastagság függvényében célszerűen kialakított bélyeg-matrica pár, mely megfelelő erőhatás révén biztosítja a lemezek egymásba kapcsolódását.

41 Helyzetbiztosító kötések: szegekkel

42 Helyzetbiztosító kötések: hernyócsavarral

43 Helyzetbiztosító kötések: Seeger - gyűrűvel

44 Helyzetbiztosító kötések: Seeger - gyűrűvel

45 Rögzítő elemek beépítése csapágyanya-biztosító lemezzel, Seeger gyűrű

46 Be kell fejezni Zh egyik témája: Lefúvató szelep alkatrészeinek műhelyrajza

47 Állítócsavar hibái Lekerekítés kell R1 Illesztés kell 8h7 8mm-es kör keresztmetszet ből nem lehet 6x6-os lelapolást

48 Lefúvató szelep

49 1. Zh egyik témája: Lefúvató szelep

50 Köszönöm a figyelmet! 1. Zárthelyi dolgozat írása március 22.-én (szombaton) Témája: - az első konzultáción elhangzott ismeretanyag - lefúvató szelep összeállítási, valamint alkatrészeinek műhelyrajzként való ábrázolása Számológépet mindenki hozzon! Irodalmi forrás: Géprajz gépelemek II. jegyzet és segédlet Diószegi György : Gépszerkezetek példatár Az egyes képek alatt feltüntetett linkek Saját rajzok
