1 GEG. III. előadás 1.konzultáció

2 Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Gépszerkezettani és Biztonságtechnikai Intézet GÉPRAJZ, GÉPELEMEK III. (BGBGE33NLB, BGBGE33NLC és BGBGG33NLC) TÁJÉKOZTATÓ a tantárgy féléves programjához A 2012/2013. tanév 1. félévében a másod éves levelező hallgatók a géprajz-gépelemek III. tantárgy gyakorlatát labor kurzusokon teljesíthetik. A kiadott feladatok konzultálása, az elkészített feladatok ellenőrzése és elbírálása az órarendi foglalkozásokon és az oktatók által kiírt plusz konzultációkon történik. A kurzusokra (NEPTUN) a hallgatóknak jelentkezniük kell. Az elkészítendő feladatokkal kapcsolatos alap-adatokat, vázlatos szerkezeti kialakítást, az egyes keresztmetszetek, elemek méret-ellenőrzését a vonatkozó részletek vázlataival DOKUMENTÁCIÓBAN kell vezetni. A feladatok megoldásához felhasznált irodalomra (segédletek, szabványok, katalógusok, stb.) való hivatkozást is rögzíteni kell. Az első feladattal együtt iratgyűjtőt is kell készíteni, amelyet az összes értékelt feladattal együtt a félév lezárásakor kell átadnia tanárának. A feladatokat határidő előtt is be lehet adni. A határidő utáni feladat-beadási igény esetében különeljárási díjat kell befizetni. GÉPRAJZ, GÉPELEMEK III. tárgyból a II. évf. 1. félévében a következő feladatokat kell elkészíteni, és zárthelyi dolgozatokat kell megírni: 1. Siklócsapágyazás tervezése (10pont) Határidő: október Végtelenített hajtások tervezése (10pont) Határidő: november Hajtómű tervezése (15pont). Határidő: december 7. Végleges feladat beadási határidő: ! 1. Zárthelyi megírása a gördülőcsapágyak témakörből (10 pont) Időpontja: szept Zárthelyi megírása az II., és III.,konzultáció anyagából (15pont) Időpontja: nov. 24. A félévi gyakorlati pontszám a 14. héten kerül megállapításra a beadott feladatok és a dolgozatok megírása alapján. Az a hallgató kap aláírást, aki az összes feladatát beadta (feladatonként legalább 50%-os értékelési szinten) december 7.-ig, és eléri a dolgozatok pontjaival együtt a 30 pontot. Akinek az összes feladata elfogadható szinten beadásra került, de a dolgozatokkal együtt nem érte el a 30 pontot, az megtagadva, pótolható bejegyzést kap. A vizsgaidőszak első két hetében kiírt időpontban a teljes félévet összefoglaló dolgozat megírásával, még megszerezheti a 30 pontot. Aki az 1., 2., 3. feladatát nem adta be december 7.-ig, vagy nem sikerült a feladatokat min. 50%-os szinten teljesítenie, az nem kaphat aláírást, (letiltva). A vizsga írásbeli és szóbeli részből áll, itt 60 pont szerezhető. A vizsga osztályzata a félév során (60) és a vizsgán (60) szerzett pontok alapján: pont = elégséges (2), pont = közepes (3), pont = jó (4), pont= jeles (5) értékű.

3 Gördülő csapágyak szerkezeti felépítése Tárcsás csapágy Fax Gyűrűscsapágy Gördülő elemek Kosár Tárcsák Gyűrűk Frad

4 Gördülő csapágyak Gördülő és siklócsapágyak összehasonlítása µ surl µ görd µ surl ( n) µ surl ( forgásirány) µ nyugvósurl odó µ surl ( F ) 6. csere szabatosság 7. szerelhetőségi 8. kenőanyag szempontjából 9. rezgés-, lengéstan 10. zajosság

5 Csapágyterhelések

6 Gördülőelemek és szerkezeti változatok

7 Egysorú, mélyhornyú golyóscsapágy nem szétszedhető, merev radiálisan és axiálisan is terhelhető egytengelyű kis csapágytávolságok esetén alkalmazhatók alkalmazása a gépgyártás területén nagy fordulatszámú helyen

8 Beálló, gyűrűs golyóscsapágy 2-3 fokos elhajlás Közlőműtengelyeknél alkalmazzák radiális és axiális terhelés deformációnak kitett beépítések esetén

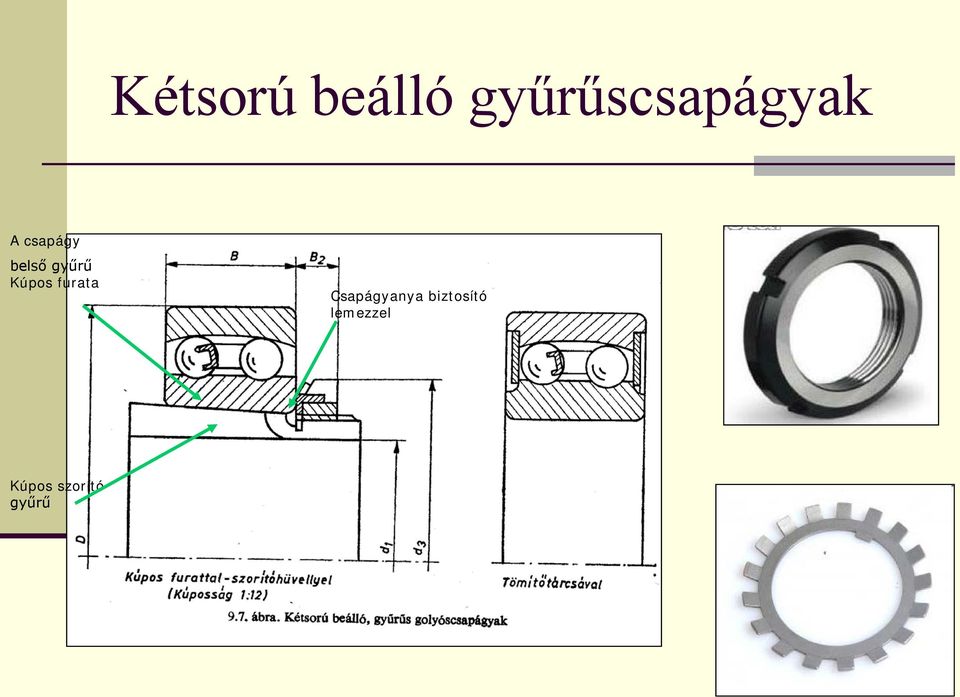

9 Kétsorú beálló gyűrűscsapágyak A csapágy belső gyűrű Kúpos furata Csapágyanya biztosító lemezzel Kúpos szorító gyűrű

10 Ferde hatásvonalú golyóscsapágy uuuu Frad Fax radiális és axiális terhelések egyidejű fellépésénél párosával tisztán radiális és kétirányú terhelésre is alkalmas F Frad Fax

11 Ferde hatásvonalú golyóscsapágyak beépítési lehetőségei

12 Egysorú kúpgörgős csapágy szétszedhető jól szerelhető rad. és egyik ax. irányban terhelhető páros beépítés ajánlott tiszta radiális terhelés esetén is futóművek, sebességváltók tengelyeinek csapágyazására

13 Hengergörgős csapágyak Vonal menti terhelés általában szétszedhető kivitelűek csak radiális terhelésre alkalmasak

14 Hengergörgős csapágyak típusai

15 Kétsorú, beálló gyűrűs hordógörgős csapágy külső gyűrű futópályája gömb felület 1-2,5 fok hengeres és kúpos kivitel radiális és kis axiális erőnél alkalmazzuk lehajló tengelyeknél

16 Gyűrűs, tűgörgős csapágyak l/d jóval nagyobb 1- nél kis helyigény,ívelt görgők merev támasztás csak radiális terhelést vesz fel nagy a súrlódási együttható lökésszerű terheléseknél alk.

17 Tűgörgős csapágyak szerkezeti kialakításai

18 Y golyós csapágy Állítógyűrűs, kenőfuratos öntött csapágyházú Y csapágy nem engedik meg az axiális elmozdulást, két oldalt tömítéssel ellátott zsírtöltésű gömb palást felületű radiális és axiális szöghibák kiküszöbölésére lehetőleg közel helyezkedjenek el egymáshoz 30-50%-kal kevesebbel terhelhető mint a m.h. Sajtolt lemezházba szerelt Y csapágy

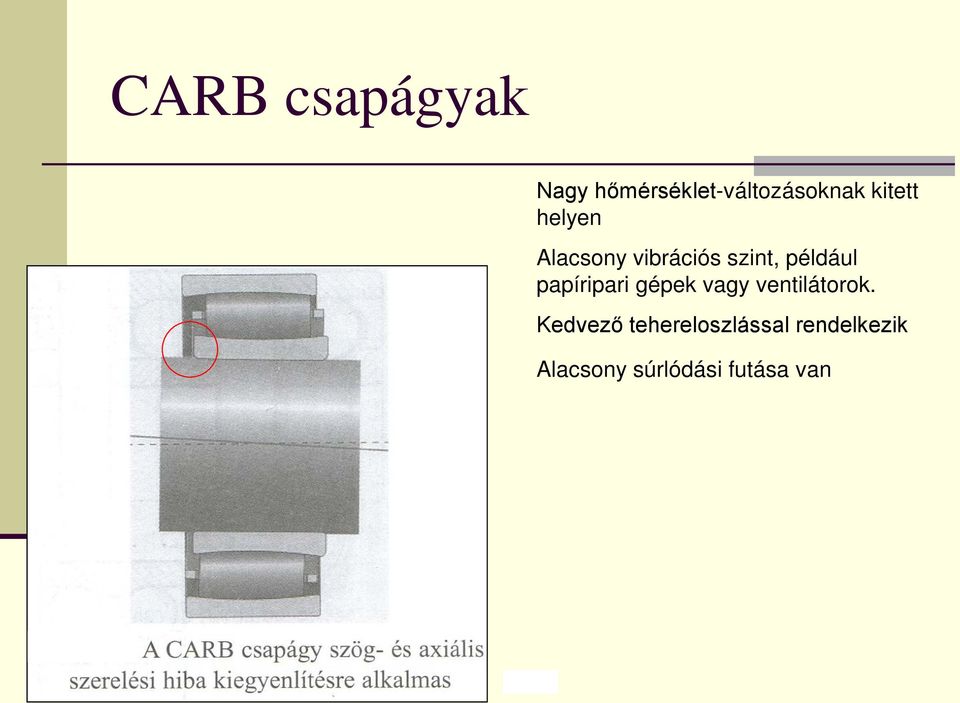

19 CARB csapágyak Nagy hőmérséklet-változásoknak kitett helyen Alacsony vibrációs szint, például papíripari gépek vagy ventilátorok. Kedvező tehereloszlással rendelkezik Alacsony súrlódási futása van

20 Axiális gördülő csapágyak

21 Beálló fészektárcsás golyóscsapágy

22 Egyfelé ható axiális görgős beálló csapágy

23 Szerkezeti megoldások belső és külső gyűrű rögzítésére Zh anyag!

24 Gördülőcsapágyak beépítése szorító hüvelyes beálló görgőscsapággyal úszócsapágy vezetőcsapágy

25 Csapágy beépítések úszócsapágy Zh anyag

26

27 Tervezési irányelvek 1. terhelés nagysága és iránya alapján 2. helyigény szempontjából 3. szerelési pontatlanság, tengelyhibák figyelembe vétele 4. fordulatszám alapján (m.h., hengergörgős) 5. pontossági szempontból (m.h., ferde hatásvonalú) 6. zaj hatás 7. hő tágulás figyelembe vétele

28 jelölésük Pl.: gördülőcsapágy típusa (kúpgörgős) 2 - szélességsorozat 2 - palást átmérősorozat 08 - szorozva 5-tel adja a belső átmérő nagyságát, ami 40mm. 20mm-ig utána 17-03, 15-02, 12-01, 10-00

29 Igénybevételek és feszültségek (magyarázat a táblán) A tönkre menetelek alapján megállapították (Ludberg Palmgren-Beljajev): Általában nem a gördülő elem megy tönkre A futó felület az átgördülés hatására fáradási igénybevételnek van kitéve A σ feszültségből adódó τ feszültség a felületi lepattogzódás oka

30 Méretezésük (választás a katalógusból) A gördülőcsapágy élettartam az összes megtett fordulatszám vagy üzemóra amelyet a csapágy a gödrösödés kezdetéig teljesít (L) Dinamikus határterhelés: C - annak a N- ban megadott erőnek a nagyságát mutatja aminek terhelésével a csapágy élettartama 1 millió körülfordulás Statikus határterhelés: C 0 - azt a tiszta axiális vagy radiális erőt fejezi ki N- ban, amelynél a csapágy legjobban terhelt gördülőelemének és futópályájának összes maradó deformációja a gördülőelem átmérőjének 10-4 szerese. 1. Dinamikusterhelési vizsgálat (P, C, p, n, L, L h, f) 2. Statikus terhelési vizsgálat S 0 = C 0 / P 0 S 0 nagyobb legyen mint 1 (Magyarázat, képletek a táblán!!!)

31 A csapágy hatásvonala A csapágy hatásvonalán azt az egyenest értjük, amely mentén a csapágy gyűrűk vagy tárcsák optimálisan át tudják adni egymásbak a terhelést a gördülő elemek segítségével.

32 (f 0 ) Fa/C 0 tgβ tgβ Mélyhornyú golyóscsapágynál az e értékének meghatározása: F a /C 0 e

33 Időben váltakozó fordulatszámú és terhelésű csapágyak mértékadó terhelésének meghatározása

34 Határfordulatszám Az nmax csak akkor érhető el, ha a C értékének 10%-a alatt van a csapágy terhelése, illetve csak axiális vagy csak radiális a csapágyak terhelése. (tanulni a jegyzetből)

35 Gördülő csapágyak anyaga Nagy és fárasztó jellegű felületi terhelés miatt különleges tisztaságú acélok (a szennyező anyagokra szigorú előírások). A kiinduló anyagot hőkezelik. Átedzhető acélok: 1% C, 1,5% Cr, nagy keresztmetszeteknél Mn, Mo ötvözés. Betétedzésű acélok: 0,15% C, Cr-Ni, Cr-Mn. Hőálló acélok (125 Co felett). Korrózióálló acélok (kevésbé terhelhetők).

36 Energiatakarékos csapágyak

37 Zh segédlet

38

39 Köszönöm a figyelmet! Ajánlott jegyzetek Géprajz gépelemek II-III. jegyzet és segédlet Diószegi György: Gépszerkezetek példatár Gépelemek BSc, (szerkesztette Szendrő Péter) Szerkesztési atlasz Katalógusok Szeptember 29.-én 8.55-től dolgozat a gördülőcsapágyak témából: Méretezés, ellenőrzés (számpélda) Rajzok
