Raffstore 92 mm - szélstabil AR 92 WS

Átírás

1 Raffstore 92 mm - szélstabil AR 92 WS Alkalmazási terület és használat Szélálló, alacsony zajszint, könnyen kezelhet, küls raffstore. Ideális üveghomlokzatokhoz, ablakfelületekhez, valamint olyan modern architektúraelemekkel rendelkez épületekhez, ahol a napellenzéssel szemben komoly igények merülnek föl, iskoláknál, irodaépületeknél és lakások esetén. A szélálló kivitelnek köszönhet en nagy szélterhelést is kibír. Ennek köszönhet en ideális magas és szélnek kitett épületek napellenzéséhez AR 92 ECN szélálló Nézet: Raffstore-ok motorhajtással 8 9 A termék el nyei - Napvédelem - Belátás elleni védelem - Id járásállóság - Sötétít elem - H védelem a h sugárzás homlokzat el tt történ visszaverése révén - Homlokzat-arculatformálás - Fényszabályozás - A helyiség klímájának szabályozása. - Optimális csomagmagasság a lamellákat összekapcsoló hurkos zsinór révén - Optimális lamellazárás a lamellaformának köszönhet en - Lamellák zaj- és fényszigetel profillal - Hosszú élettartam és könny kezelhet ség a min ségi alkatrészeknek köszönhet en Jelmagyarázat Váltócsapágy Fejsín Motorhajtás Négyszöglet meghajtástengely Lamellavezet bütyök Hirschmann-dugasz Kapcsoló vagy vezérl berendezés Száma Vezet sín 0 Távtartókonzol vezet sínhez Zárósín zárósapkája 2 Zsinórvezetés 3 Alsó sín préselt 4 Lamella 5 Felhúzószál 6 ECN kapcsos zsinór 7 Vezet sínbetét Motorhajtás használata A függöny emelése és leengedése, illetve a lamellák elforgatása a kényelmes elektromos meghajtással történik. A beépített végkapcsolókkal rendelkez elektromotor igény esetén vezérléssel, távvezérléssel és automata berendezéssel is m ködtethet. Felszerelés A termék igény szerint az ablakvagy ajtókeret küls oldalára, egy, a helyszínen rendelkezésre álló tengelybe vagy az ablakköz elé szerelhet fel. 74 M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május

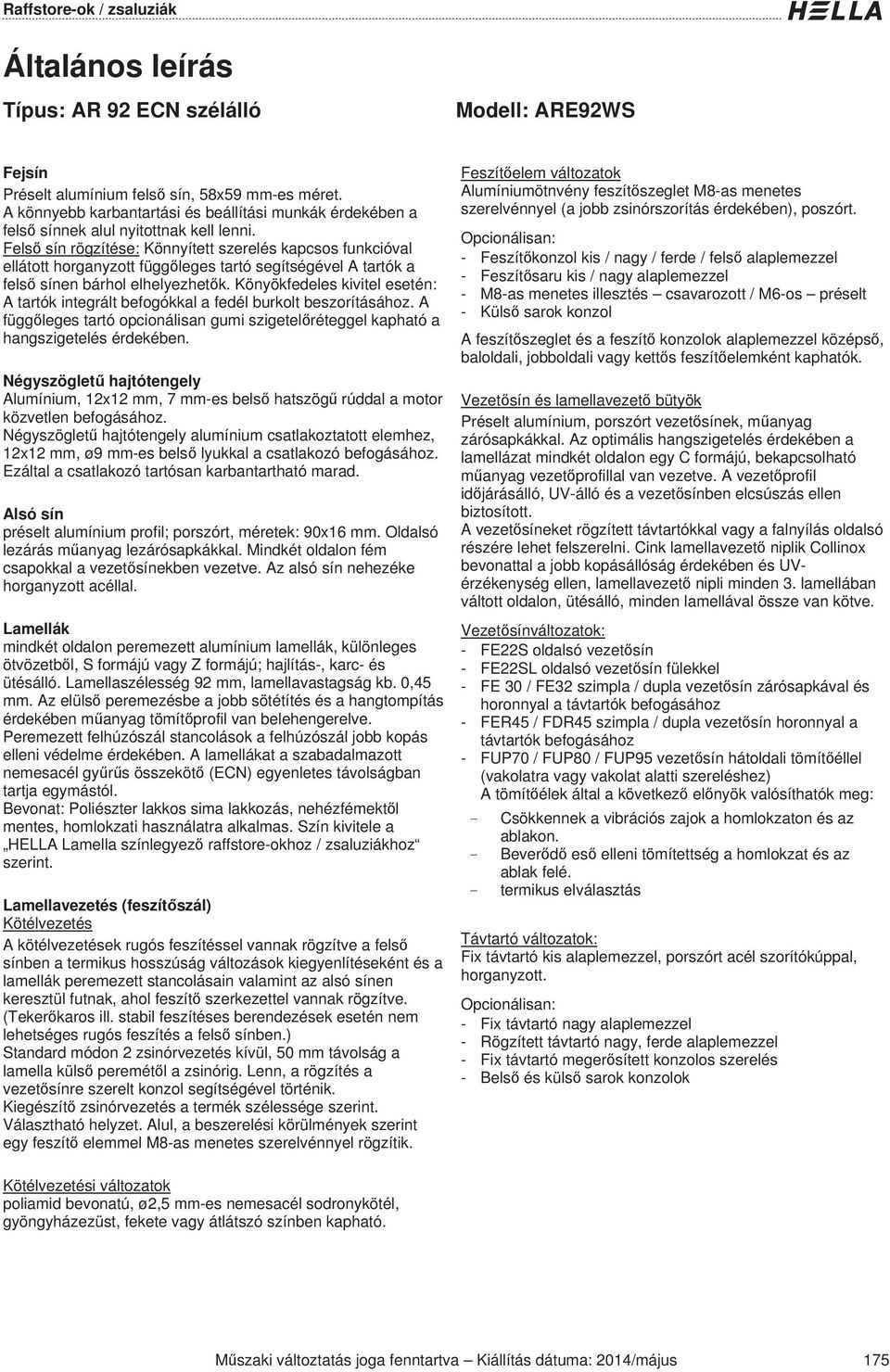

2 Általános leírás Fejsín Préselt alumínium fels sín, 58x59 mm-es méret. A könnyebb karbantartási és beállítási munkák érdekében a fels sínnek alul nyitottnak kell lenni. Fels sín rögzítése: Könnyített szerelés kapcsos funkcióval ellátott horganyzott függ leges tartó segítségével A tartók a fels sínen bárhol elhelyezhet k. Könyökfedeles kivitel esetén: A tartók integrált befogókkal a fedél burkolt beszorításához. A függ leges tartó opcionálisan gumi szigetel réteggel kapható a hangszigetelés érdekében. Négyszöglet hajtótengely Alumínium, 2x2 mm, 7 mm-es bels hatszög rúddal a motor közvetlen befogásához. Négyszöglet hajtótengely alumínium csatlakoztatott elemhez, 2x2 mm, ø9 mm-es bels lyukkal a csatlakozó befogásához. Ezáltal a csatlakozó tartósan karbantartható marad. Alsó sín préselt alumínium profil; porszórt, méretek: 90x6 mm. Oldalsó lezárás m anyag lezárósapkákkal. Mindkét oldalon fém csapokkal a vezet sínekben vezetve. Az alsó sín nehezéke horganyzott acéllal. Lamellák mindkét oldalon peremezett alumínium lamellák, különleges ötvözetb l, S formájú vagy Z formájú; hajlítás-, karc- és ütésálló. Lamellaszélesség 92 mm, lamellavastagság kb. 0,45 mm. Az elüls peremezésbe a jobb sötétítés és a hangtompítás érdekében m anyag tömít profil van belehengerelve. Peremezett felhúzószál stancolások a felhúzószál jobb kopás elleni védelme érdekében. A lamellákat a szabadalmazott nemesacél gy r s összeköt (ECN) egyenletes távolságban tartja egymástól. Bevonat: Poliészter lakkos sima lakkozás, nehézfémekt l mentes, homlokzati használatra alkalmas. Szín kivitele a HELLA Lamella színlegyez raffstore-okhoz / zsaluziákhoz szerint. Lamellavezetés (feszít szál) Kötélvezetés A kötélvezetések rugós feszítéssel vannak rögzítve a fels sínben a termikus hosszúság változások kiegyenlítéseként és a lamellák peremezett stancolásain valamint az alsó sínen keresztül futnak, ahol feszít szerkezettel vannak rögzítve. (Teker karos ill. stabil feszítéses berendezések esetén nem lehetséges rugós feszítés a fels sínben.) Standard módon 2 zsinórvezetés kívül, 50 mm távolság a lamella küls peremét l a zsinórig. Lenn, a rögzítés a vezet sínre szerelt konzol segítségével történik. Kiegészít zsinórvezetés a termék szélessége szerint. Választható helyzet. Alul, a beszerelési körülmények szerint egy feszít elemmel M8-as menetes szerelvénnyel rögzítik. Feszít elem változatok Alumíniumötnvény feszít szeglet M8-as menetes szerelvénnyel (a jobb zsinórszorítás érdekében), poszórt. Opcionálisan: - Feszít konzol kis / nagy / ferde / fels alaplemezzel - Feszít saru kis / nagy alaplemezzel - M8-as menetes illesztés csavarozott / M6-os préselt - Küls sarok konzol A feszít szeglet és a feszít konzolok alaplemezzel középs, baloldali, jobboldali vagy kett s feszít elemként kaphatók. Vezet sín és lamellavezet bütyök Préselt alumínium, porszórt vezet sínek, m anyag zárósapkákkal. Az optimális hangszigetelés érdekében a lamellázat mindkét oldalon egy C formájú, bekapcsolható m anyag vezet profillal van vezetve. A vezet profil id járásálló, UV-álló és a vezet sínben elcsúszás ellen biztosított. A vezet síneket rögzített távtartókkal vagy a falnyílás oldalsó részére lehet felszerelni. Cink lamellavezet niplik Collinox bevonattal a jobb kopásállóság érdekében és UVérzékenység ellen, lamellavezet nipli minden 3. lamellában váltott oldalon, ütésálló, minden lamellával össze van kötve. Vezet sínváltozatok: - FE22S oldalsó vezet sín - FE22SL oldalsó vezet sín fülekkel - FE 30 / FE32 szimpla / dupla vezet sín zárósapkával és horonnyal a távtartók befogásához - FER45 / FDR45 szimpla / dupla vezet sín horonnyal a távtartók befogásához - FUP70 / FUP80 / FUP95 vezet sín hátoldali tömít éllel (vakolatra vagy vakolat alatti szereléshez) A tömít élek által a következ el nyök valósíthatók meg: - Csökkennek a vibrációs zajok a homlokzaton és az ablakon. - Bever d es elleni tömítettség a homlokzat és az ablak felé. - termikus elválasztás Távtartó változatok: Fix távtartó kis alaplemezzel, porszórt acél szorítókúppal, horganyzott. Opcionálisan: - Fix távtartó nagy alaplemezzel - Rögzített távtartó nagy, ferde alaplemezzel - Fix távtartó meger sített konzolos szerelés - Bels és küls sarok konzolok Kötélvezetési változatok poliamid bevonatú, ø2,5 mm-es nemesacél sodronykötél, gyöngyházezüst, fekete vagy átlátszó színben kapható. M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május 75

3 Általános leírás Hangszigetel lemezek A feszít elemekhez és távtartókhoz opcionálisan 2 mm vastag EPDM (etilén-propilén-dién-monomer) hangszigetel lemez kapható. A hátoldali kiemelkedések / csomók és a konzolokon lév megfelel mélyedések elhelyezési segítséget nyújtanak. Az elüls oldalon egy kiugró perem található a lemez szélén körbe és az átmen nyílásokon. Ezeket a kiemelkedéseket a felszerelés során összenyomják és ezzel optimális tömítést alkotnak a víz behatolásának megakadályozására. A lemezeknél fent és lent bevágások találhatók, hogy felcsavarozáskor a helyét a felszerelési alapzaton könnyebben meg lehessen találni. Ezáltal a következ el nyök valósulnak meg: - Csökkennek a vibrációs zajok a homlokzaton és az ablakon. - Nedvesség elleni tömítettség a homlokzat és az ablak felé. - termikus elválasztás Elforgató csapágy Karbantartásmentes, tokozott, tefontartalmú csapágy elforgató görg vel és m anyag szalagorsóval. Szegmens elforgatás a lamellák önálló elállítódásának megakadályozására. Állítási lehet séggel az alsó sín ferdén járásának kiegyenlítésére. Az ütköz peckek egyszer áthelyezésével az elforgatási változatok megváltoztatása a raffstore kiszerelése nélkül lehetséges. Elforgatások: 90 elforgatás: Az árnyékoló kifelé zárt lamellákkal megy le és vízszintes lamella állással fel. Opcionálisan: - M ködési helyzet: A árnyékoló kb. 50 döntött lamellaállásban megy le (az alsó ütköz ig). A palást zárásához a palástot röviden fel kell emelni (kb. 2 s-ig), aztán le kell engedni. Az árnyékoló minden helyzetben teljesen zárható. Fokozatmentes elforgatás a mozgásirány megváltoztatása esetén Az árnyékoló vízszintesen megy fel Ugyanolyan méret csapágy, kiegészít, flhelyezett dob nélkül. ECN gy r s összeköt Poliészter húzószalag szürke színben, kett s aramidszálas er sítéssel (Kevlar, Twaron) fröccsöntött, UV-álló m anyag gy r s összeköt vel. A lamellához való csatlakozás krómacél kapcsokkal történik. A csatlakozás függ leges és vízszintes elforgathatósága miatt garantált az egyedülállóan pontos csomag, a kis csomag, a palást tökéletes zárása és a kiváló hurok képz dés. A lamellacsatlakozás jó min ség anyaga miatt a lamellák zsugorodása kicsi, nyúlásuk minimális és felosztásuk pontos. Felhúzószál Fekete vagy szürke felhúzószál, súrlódásálló bevonattal ellátott a kopásmentes használat érdkében, maximális UVvédelemmel. Méret: 8,0x0,34 mm, szakítószilárdság 000 N, garantált vastagságt rés /00 mm-es tartományban és magas élettartam. Meghajtás Motoros meghajtás: A lamellázat felhúzása és leengedése, valamint a lamella elállítás egy burkoltan beépített, karbantartást nem igényl és halkan járó elektromotorral történik, 230 V AC, 50 Hz, IP 54 karimával ráer sített bolygóhajtóm vel. A jobb er eloszlás érdekében a motorokat középs motorként kétoldali tengelykimenettel kell kivitelezni. Ez megkönnyíti a csatlakoztatást a helyiség felosztásának kés bbi megváltoztatása esetén is. Beépített végkapcsoló és a termo véd kapcsoló van a motor túlterhelése ellen. Beállítható fels és alsó végkapcsolókkal, valamint fels felmenet végkapcsolóval ellátott motorokat használnak. A motorhoz Hirschmann tengelykapcsoló és csatlakozókábel van. A lamellák elfordítása a kívánt irányba való enyhe érintéssel történik. Amennyiben egy kapcsoló több motort is m ködtet, vezérl berendezés használata szükséges. Színek A porszórt alumínium alkatrészek standard színei a HELLA színlegyez / porszórás választhatók. Olyan színek, amelyek nincsenek felsorolva a HELLA színlegyez ben / porszórásban kérésre felár ellenében kaphatók! 76 M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május

4 Beépítési helyzet és méretek megadása Ellenz - vezet sín Üreg - vezet sín Jelmagyarázat A "A" méret BH Fedélmagasság BL Fedélhossz Kész szélesség LV 0 5 FH BH LH LV 0 5 FH LH SH FH LB LH LV LL SH Rendelési magasság Bels szélességi méret Tiszta magassági méret Tiszta árnyékolási magasság Lamellák hossza Az üreg magassága Megjegyzés: - A méretlevételnél legalább 3 mérési pontot kell készmértékenként lemérni. A méret meghatározásánál aztán a legkisebb bels méret a mérvadó. - Az egyedi kivitelezéseket vázlatrajzokkal kell világosan láthatóvá tenni. A A BL LB 2 4 LL LB 4 LL LL A zsaluziaméret megállapítása Kész szélesség Készmagasság a falmélyedésnél Készmagasság az üregnél Vezet sín = LB - 8 mm FH = LH - 5 mm FH = LH + SH - 5 mm Az ellenz méret meghatározása falmélyedésnél a homlokzatra Fedélhossz BL = LB - 4 mm BL = + 30 mm M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május 77

5 Csomagmagasságok PTH SH / BH LV FH A megadott csomagmagasságok ajánlott csomagmagasságok a technikai és a konstrukciófügg toleranciák figyelembe vételével, és mínusz vagy plusz irányban eltérhetnek! Jelmagyarázat FH Rendelési magasság [mm] PTH Csomagmagasság [mm] SH Üregmagasság [mm] = PTH + 0 mm BH Ellenz magasság [mm] = PTH + 0 mm (min. 30 mm) LV Szabad nyílásmagasság [mm] = FH - SH / BH Érvényes minden lamella-kapcsolatra 78 M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május

6 Mérethatárok Modell min. szélesség max. szélesség max. magasság max. felület Motorhasználat Standard motor [mm] [mm] [m²] AR 92 WS AR 92 WS (2 függ. összekapcs.) ,5 AR 92 WS (3 függ. összekapcs.) ,5 Max. 3 borítás csatlakoztatható. Az összekapcsolható árnyékolóök számába a meghajtóelem is bele van számítva. Figyelem: A szélesség határértéke a lamellahosszra van vonatkoztatva. Fix távtartó mennyisége (Standard) Rendelési magasság [mm] Mennyiség <= Meger sített távtartó mennyisége (opcionális) Rendelési magasság [mm] Mennyiség <= Tartó mennyisége Zsaluziaszélesség [mm] Mennyiség <= Megjegyzés: a tartók közti max. távolság 700 mm. Kiegészít szélbiztosítások Zsaluziaszélesség [mm] 350-ig 35 és 2600 között 260 és 3850 között 385 és 4000 között Kiegészít feszít szálak száma Megjegyzés: - A két széls megvezetés alaptartozék, ezért azt a táblázat nem tartalmazza. - A kiegészít feszít szálak közti maximális távolság 250 mm. - Maximum 3 kiegészít feszít szál lehetséges termékenként. M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május 79

7 Szélállóság A szélálló raffstore-ok maximális szélállósága 2400 mm készszélességig 22 m/s (79,2 km/h) mm készszélességt l a maximális szélállóság 8 m/s (64,8 km/h). Ezek a határértékek akkor érvényesek, ha a homlokzattól való távolság kisebb vagy egyenl 00 mm. Az értékek határértékek, melyek esetén a termék károsodásának megel zése érdekében a terméket be kell vinni! Annak érdekében, hogy a megadott széler sségek esetén a napellenz ket be lehessen vinni, a vonatkozó vezérléssel összekötött széljelz berendezéseket kell használni. Emellett a következ tényez ket is figyelembe kell venni: - Épület fekvése és tájolása: Kritikus sarkok és szélek esetén a határérték 3 m/s-mal lesz csökkentve. - Amennyiben a beszerelés helye a 7. emeletnél, illetve 800 m tengerszint feletti magasságnál magasabban található, a határértéket 3 m/s-mal csökkenteni kell. - Rögzítési sík távolsága: 00 és 300 mm közti homlokzati távolság esetén a határértéket 3 m/s-mal kell csökkenteni, 300 és 500 mm között 6 m/s-mal kell csökkenteni - A széljelz t mindig a legszélkitettebb helyre kell tenni. Az el írások be nem tartásából ered károk ki vannak zárva a garancia alól. Általános tanács A 92 mm-es, szélálló raffstore-nál a sötétítési tényez csekélyebb, mint a vezet sínnel ellátott AR 92 raffstore-nál. A látásvédelem, fénytompítás és h védelem teljes mértékben biztosítva van! Billen zárósínes kivitel Nem billen alsó sín 30 3 >=30 Az AR 92 ECN WS raffstore standard módon nem billen zárósínnel kerül kivitelezésre (billen zárósín nem lehetséges). Jelmagyarázat 2 3 Belül Kívül Fedélmagasság 2 80 M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május

8 A legjobb mód, hogy az otthon kényelmét az energiatakarékossággal összekösse! M szaki változtatás joga fenntartva Kiállítás dátuma: 204/május 8
