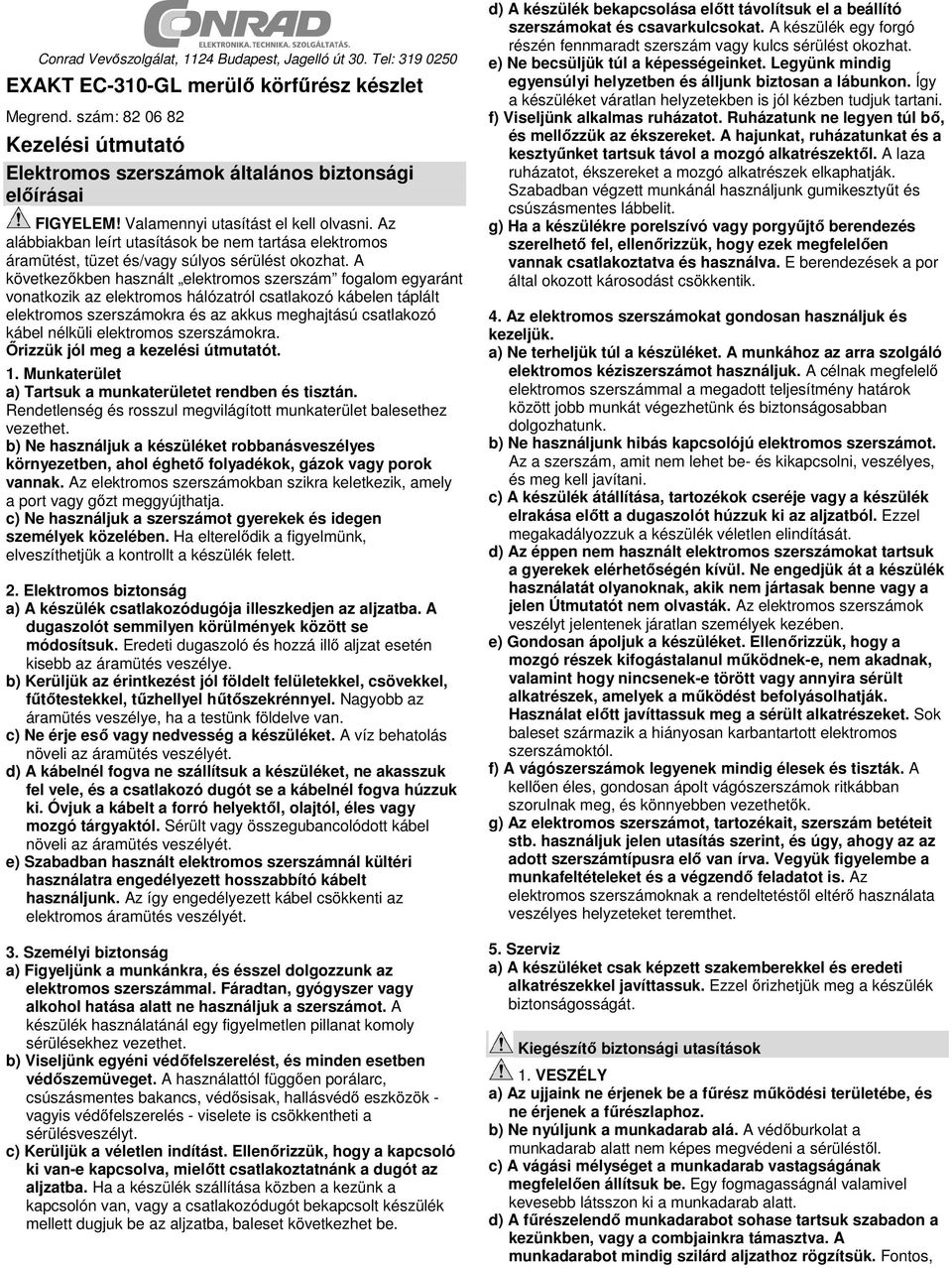

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: EXAKT EC-310-GL merülő körfűrész készlet Megrend. szám: Kezelési útmutató Elektromos szerszámok általános biztonsági előírásai FIGYELEM! Valamennyi utasítást el kell olvasni. Az alábbiakban leírt utasítások be nem tartása elektromos áramütést, tüzet és/vagy súlyos sérülést okozhat. A következőkben használt elektromos szerszám fogalom egyaránt vonatkozik az elektromos hálózatról csatlakozó kábelen táplált elektromos szerszámokra és az akkus meghajtású csatlakozó kábel nélküli elektromos szerszámokra. Őrizzük jól meg a kezelési útmutatót. 1. Munkaterület a) Tartsuk a munkaterületet rendben és tisztán. Rendetlenség és rosszul megvilágított munkaterület balesethez vezethet. b) Ne használjuk a készüléket robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos szerszámokban szikra keletkezik, amely a port vagy gőzt meggyújthatja. c) Ne használjuk a szerszámot gyerekek és idegen személyek közelében. Ha elterelődik a figyelmünk, elveszíthetjük a kontrollt a készülék felett. 2. Elektromos biztonság a) A készülék csatlakozódugója illeszkedjen az aljzatba. A dugaszolót semmilyen körülmények között se módosítsuk. Eredeti dugaszoló és hozzá illő aljzat esetén kisebb az áramütés veszélye. b) Kerüljük az érintkezést jól földelt felületekkel, csövekkel, fűtőtestekkel, tűzhellyel hűtőszekrénnyel. Nagyobb az áramütés veszélye, ha a testünk földelve van. c) Ne érje eső vagy nedvesség a készüléket. A víz behatolás növeli az áramütés veszélyét. d) A kábelnél fogva ne szállítsuk a készüléket, ne akasszuk fel vele, és a csatlakozó dugót se a kábelnél fogva húzzuk ki. Óvjuk a kábelt a forró helyektől, olajtól, éles vagy mozgó tárgyaktól. Sérült vagy összegubancolódott kábel növeli az áramütés veszélyét. e) Szabadban használt elektromos szerszámnál kültéri használatra engedélyezett hosszabbító kábelt használjunk. Az így engedélyezett kábel csökkenti az elektromos áramütés veszélyét. 3. Személyi biztonság a) Figyeljünk a munkánkra, és ésszel dolgozzunk az elektromos szerszámmal. Fáradtan, gyógyszer vagy alkohol hatása alatt ne használjuk a szerszámot. A készülék használatánál egy figyelmetlen pillanat komoly sérülésekhez vezethet. b) Viseljünk egyéni védőfelszerelést, és minden esetben védőszemüveget. A használattól függően porálarc, csúszásmentes bakancs, védősisak, hallásvédő eszközök - vagyis védőfelszerelés - viselete is csökkentheti a sérülésveszélyt. c) Kerüljük a véletlen indítást. Ellenőrizzük, hogy a kapcsoló ki van-e kapcsolva, mielőtt csatlakoztatnánk a dugót az aljzatba. Ha a készülék szállítása közben a kezünk a kapcsolón van, vagy a csatlakozódugót bekapcsolt készülék mellett dugjuk be az aljzatba, baleset következhet be. d) A készülék bekapcsolása előtt távolítsuk el a beállító szerszámokat és csavarkulcsokat. A készülék egy forgó részén fennmaradt szerszám vagy kulcs sérülést okozhat. e) Ne becsüljük túl a képességeinket. Legyünk mindig egyensúlyi helyzetben és álljunk biztosan a lábunkon. Így a készüléket váratlan helyzetekben is jól kézben tudjuk tartani. f) Viseljünk alkalmas ruházatot. Ruházatunk ne legyen túl bő, és mellőzzük az ékszereket. A hajunkat, ruházatunkat és a kesztyűnket tartsuk távol a mozgó alkatrészektől. A laza ruházatot, ékszereket a mozgó alkatrészek elkaphatják. Szabadban végzett munkánál használjunk gumikesztyűt és csúszásmentes lábbelit. g) Ha a készülékre porelszívó vagy porgyűjtő berendezés szerelhető fel, ellenőrizzük, hogy ezek megfelelően vannak csatlakoztatva és használva. E berendezések a por által okozott károsodást csökkentik. 4. Az elektromos szerszámokat gondosan használjuk és kezeljük. a) Ne terheljük túl a készüléket. A munkához az arra szolgáló elektromos kéziszerszámot használjuk. A célnak megfelelő elektromos szerszámmal a megadott teljesítmény határok között jobb munkát végezhetünk és biztonságosabban dolgozhatunk. b) Ne használjunk hibás kapcsolójú elektromos szerszámot. Az a szerszám, amit nem lehet be- és kikapcsolni, veszélyes, és meg kell javítani. c) A készülék átállítása, tartozékok cseréje vagy a készülék elrakása előtt a dugaszolót húzzuk ki az aljzatból. Ezzel megakadályozzuk a készülék véletlen elindítását. d) Az éppen nem használt elektromos szerszámokat tartsuk a gyerekek elérhetőségén kívül. Ne engedjük át a készülék használatát olyanoknak, akik nem jártasak benne vagy a jelen Útmutatót nem olvasták. Az elektromos szerszámok veszélyt jelentenek járatlan személyek kezében. e) Gondosan ápoljuk a készüléket. Ellenőrizzük, hogy a mozgó részek kifogástalanul működnek-e, nem akadnak, valamint hogy nincsenek-e törött vagy annyira sérült alkatrészek, amelyek a működést befolyásolhatják. Használat előtt javíttassuk meg a sérült alkatrészeket. Sok baleset származik a hiányosan karbantartott elektromos szerszámoktól. f) A vágószerszámok legyenek mindig élesek és tiszták. A kellően éles, gondosan ápolt vágószerszámok ritkábban szorulnak meg, és könnyebben vezethetők. g) Az elektromos szerszámot, tartozékait, szerszám betéteit stb. használjuk jelen utasítás szerint, és úgy, ahogy az az adott szerszámtípusra elő van írva. Vegyük figyelembe a munkafeltételeket és a végzendő feladatot is. Az elektromos szerszámoknak a rendeltetéstől eltérő használata veszélyes helyzeteket teremthet. 5. Szerviz a) A készüléket csak képzett szakemberekkel és eredeti alkatrészekkel javíttassuk. Ezzel őrizhetjük meg a készülék biztonságosságát. Kiegészítő biztonsági utasítások 1. VESZÉLY a) Az ujjaink ne érjenek be a fűrész működési területébe, és ne érjenek a fűrészlaphoz. b) Ne nyúljunk a munkadarab alá. A védőburkolat a munkadarab alatt nem képes megvédeni a sérüléstől. c) A vágási mélységet a munkadarab vastagságának megfelelően állítsuk be. Egy fogmagasságnál valamivel kevesebb látsszon ki a munkadarab alatt. d) A fűrészelendő munkadarabot sohase tartsuk szabadon a kezünkben, vagy a combjainkra támasztva. A munkadarabot mindig szilárd aljzathoz rögzítsük. Fontos,

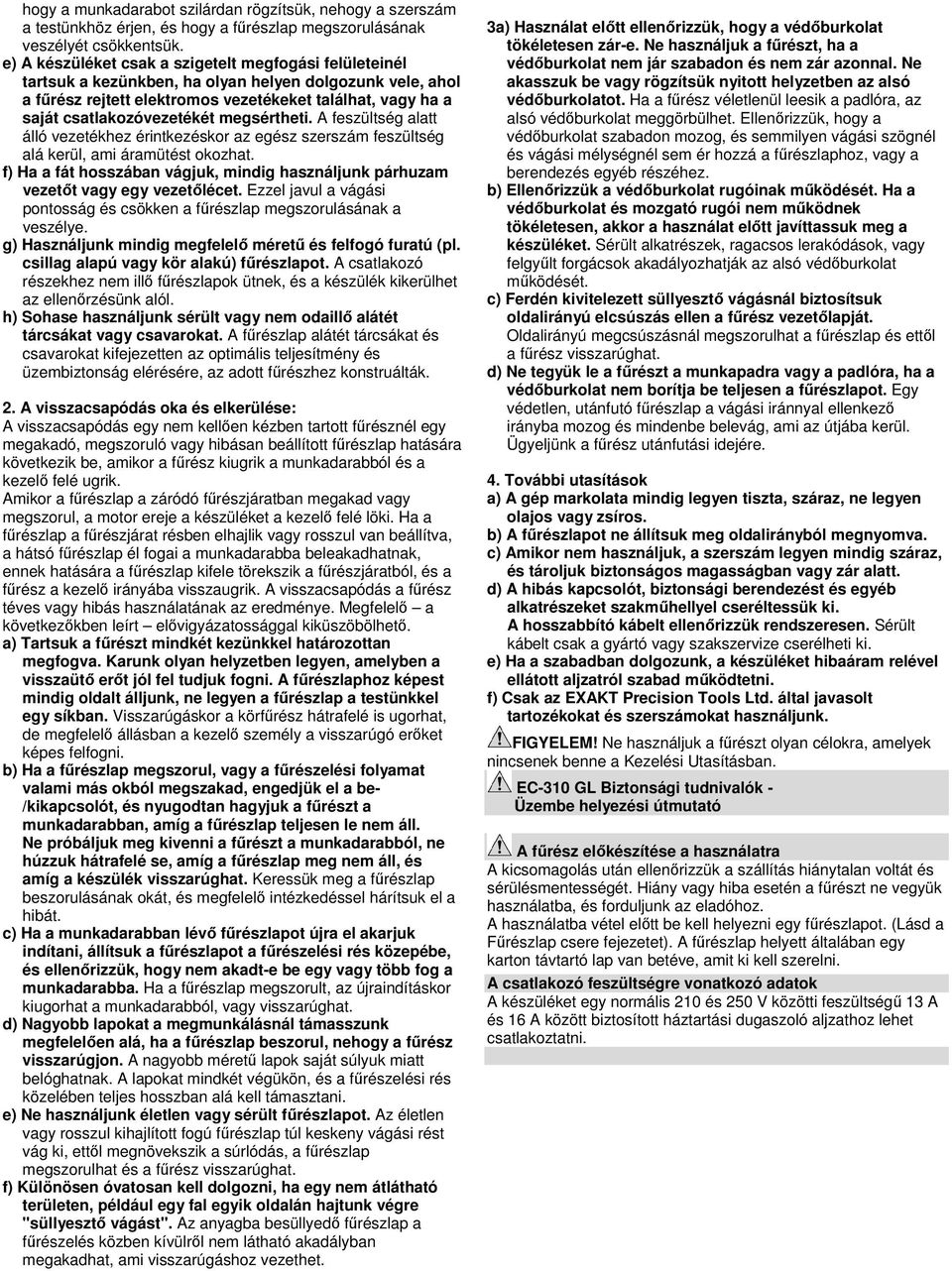

2 hogy a munkadarabot szilárdan rögzítsük, nehogy a szerszám a testünkhöz érjen, és hogy a fűrészlap megszorulásának veszélyét csökkentsük. e) A készüléket csak a szigetelt megfogási felületeinél tartsuk a kezünkben, ha olyan helyen dolgozunk vele, ahol a fűrész rejtett elektromos vezetékeket találhat, vagy ha a saját csatlakozóvezetékét megsértheti. A feszültség alatt álló vezetékhez érintkezéskor az egész szerszám feszültség alá kerül, ami áramütést okozhat. f) Ha a fát hosszában vágjuk, mindig használjunk párhuzam vezetőt vagy egy vezetőlécet. Ezzel javul a vágási pontosság és csökken a fűrészlap megszorulásának a veszélye. g) Használjunk mindig megfelelő méretű és felfogó furatú (pl. csillag alapú vagy kör alakú) fűrészlapot. A csatlakozó részekhez nem illő fűrészlapok ütnek, és a készülék kikerülhet az ellenőrzésünk alól. h) Sohase használjunk sérült vagy nem odaillő alátét tárcsákat vagy csavarokat. A fűrészlap alátét tárcsákat és csavarokat kifejezetten az optimális teljesítmény és üzembiztonság elérésére, az adott fűrészhez konstruálták. 2. A visszacsapódás oka és elkerülése: A visszacsapódás egy nem kellően kézben tartott fűrésznél egy megakadó, megszoruló vagy hibásan beállított fűrészlap hatására következik be, amikor a fűrész kiugrik a munkadarabból és a kezelő felé ugrik. Amikor a fűrészlap a záródó fűrészjáratban megakad vagy megszorul, a motor ereje a készüléket a kezelő felé löki. Ha a fűrészlap a fűrészjárat résben elhajlik vagy rosszul van beállítva, a hátsó fűrészlap él fogai a munkadarabba beleakadhatnak, ennek hatására a fűrészlap kifele törekszik a fűrészjáratból, és a fűrész a kezelő irányába visszaugrik. A visszacsapódás a fűrész téves vagy hibás használatának az eredménye. Megfelelő a következőkben leírt elővigyázatossággal kiküszöbölhető. a) Tartsuk a fűrészt mindkét kezünkkel határozottan megfogva. Karunk olyan helyzetben legyen, amelyben a visszaütő erőt jól fel tudjuk fogni. A fűrészlaphoz képest mindig oldalt álljunk, ne legyen a fűrészlap a testünkkel egy síkban. Visszarúgáskor a körfűrész hátrafelé is ugorhat, de megfelelő állásban a kezelő személy a visszarúgó erőket képes felfogni. b) Ha a fűrészlap megszorul, vagy a fűrészelési folyamat valami más okból megszakad, engedjük el a be- /kikapcsolót, és nyugodtan hagyjuk a fűrészt a munkadarabban, amíg a fűrészlap teljesen le nem áll. Ne próbáljuk meg kivenni a fűrészt a munkadarabból, ne húzzuk hátrafelé se, amíg a fűrészlap meg nem áll, és amíg a készülék visszarúghat. Keressük meg a fűrészlap beszorulásának okát, és megfelelő intézkedéssel hárítsuk el a hibát. c) Ha a munkadarabban lévő fűrészlapot újra el akarjuk indítani, állítsuk a fűrészlapot a fűrészelési rés közepébe, és ellenőrizzük, hogy nem akadt-e be egy vagy több fog a munkadarabba. Ha a fűrészlap megszorult, az újraindításkor kiugorhat a munkadarabból, vagy visszarúghat. d) Nagyobb lapokat a megmunkálásnál támasszunk megfelelően alá, ha a fűrészlap beszorul, nehogy a fűrész visszarúgjon. A nagyobb méretű lapok saját súlyuk miatt belóghatnak. A lapokat mindkét végükön, és a fűrészelési rés közelében teljes hosszban alá kell támasztani. e) Ne használjunk életlen vagy sérült fűrészlapot. Az életlen vagy rosszul kihajlított fogú fűrészlap túl keskeny vágási rést vág ki, ettől megnövekszik a súrlódás, a fűrészlap megszorulhat és a fűrész visszarúghat. f) Különösen óvatosan kell dolgozni, ha egy nem átlátható területen, például egy fal egyik oldalán hajtunk végre "süllyesztő vágást". Az anyagba besüllyedő fűrészlap a fűrészelés közben kívülről nem látható akadályban megakadhat, ami visszarúgáshoz vezethet. 3a) Használat előtt ellenőrizzük, hogy a védőburkolat tökéletesen zár-e. Ne használjuk a fűrészt, ha a védőburkolat nem jár szabadon és nem zár azonnal. Ne akasszuk be vagy rögzítsük nyitott helyzetben az alsó védőburkolatot. Ha a fűrész véletlenül leesik a padlóra, az alsó védőburkolat meggörbülhet. Ellenőrizzük, hogy a védőburkolat szabadon mozog, és semmilyen vágási szögnél és vágási mélységnél sem ér hozzá a fűrészlaphoz, vagy a berendezés egyéb részéhez. b) Ellenőrizzük a védőburkolat rugóinak működését. Ha a védőburkolat és mozgató rugói nem működnek tökéletesen, akkor a használat előtt javíttassuk meg a készüléket. Sérült alkatrészek, ragacsos lerakódások, vagy felgyűlt forgácsok akadályozhatják az alsó védőburkolat működését. c) Ferdén kivitelezett süllyesztő vágásnál biztosítsuk oldalirányú elcsúszás ellen a fűrész vezetőlapját. Oldalirányú megcsúszásnál megszorulhat a fűrészlap és ettől a fűrész visszarúghat. d) Ne tegyük le a fűrészt a munkapadra vagy a padlóra, ha a védőburkolat nem borítja be teljesen a fűrészlapot. Egy védetlen, utánfutó fűrészlap a vágási iránnyal ellenkező irányba mozog és mindenbe belevág, ami az útjába kerül. Ügyeljünk a fűrész utánfutási idejére. 4. További utasítások a) A gép markolata mindig legyen tiszta, száraz, ne legyen olajos vagy zsíros. b) A fűrészlapot ne állítsuk meg oldalirányból megnyomva. c) Amikor nem használjuk, a szerszám legyen mindig száraz, és tároljuk biztonságos magasságban vagy zár alatt. d) A hibás kapcsolót, biztonsági berendezést és egyéb alkatrészeket szakműhellyel cseréltessük ki. A hosszabbító kábelt ellenőrizzük rendszeresen. Sérült kábelt csak a gyártó vagy szakszervize cserélheti ki. e) Ha a szabadban dolgozunk, a készüléket hibaáram relével ellátott aljzatról szabad működtetni. f) Csak az EXAKT Precision Tools Ltd. által javasolt tartozékokat és szerszámokat használjunk. FIGYELEM! Ne használjuk a fűrészt olyan célokra, amelyek nincsenek benne a Kezelési Utasításban. EC-310 GL Biztonsági tudnivalók - Üzembe helyezési útmutató A fűrész előkészítése a használatra A kicsomagolás után ellenőrizzük a szállítás hiánytalan voltát és sérülésmentességét. Hiány vagy hiba esetén a fűrészt ne vegyük használatba, és forduljunk az eladóhoz. A használatba vétel előtt be kell helyezni egy fűrészlapot. (Lásd a Fűrészlap csere fejezetet). A fűrészlap helyett általában egy karton távtartó lap van betéve, amit ki kell szerelni. A csatlakozó feszültségre vonatkozó adatok A készüléket egy normális 210 és 250 V közötti feszültségű 13 A és 16 A között biztosított háztartási dugaszoló aljzathoz lehet csatlakoztatni.

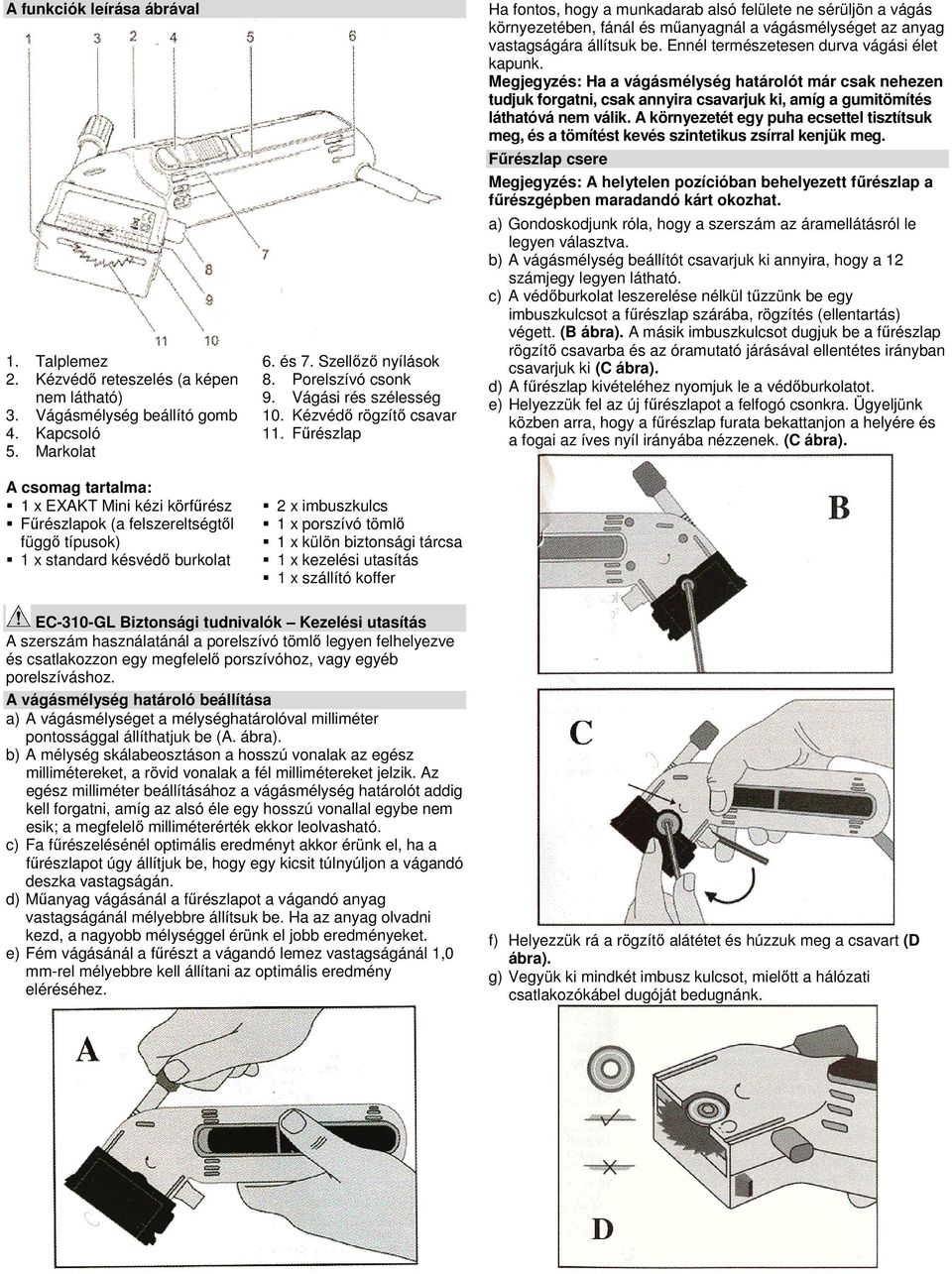

3 A funkciók leírása ábrával 1. Talplemez 2. Kézvédő reteszelés (a képen nem látható) 3. Vágásmélység beállító gomb 4. Kapcsoló 5. Markolat A csomag tartalma: 1 x EXAKT Mini kézi körfűrész Fűrészlapok (a felszereltségtől függő típusok) 1 x standard késvédő burkolat 6. és 7. Szellőző nyílások 8. Porelszívó csonk 9. Vágási rés szélesség 10. Kézvédő rögzítő csavar 11. Fűrészlap 2 x imbuszkulcs 1 x porszívó tömlő 1 x külön biztonsági tárcsa 1 x kezelési utasítás 1 x szállító koffer Ha fontos, hogy a munkadarab alsó felülete ne sérüljön a vágás környezetében, fánál és műanyagnál a vágásmélységet az anyag vastagságára állítsuk be. Ennél természetesen durva vágási élet kapunk. Megjegyzés: Ha a vágásmélység határolót már csak nehezen tudjuk forgatni, csak annyira csavarjuk ki, amíg a gumitömítés láthatóvá nem válik. A környezetét egy puha ecsettel tisztítsuk meg, és a tömítést kevés szintetikus zsírral kenjük meg. Fűrészlap csere Megjegyzés: A helytelen pozícióban behelyezett fűrészlap a fűrészgépben maradandó kárt okozhat. a) Gondoskodjunk róla, hogy a szerszám az áramellátásról le legyen választva. b) A vágásmélység beállítót csavarjuk ki annyira, hogy a 12 számjegy legyen látható. c) A védőburkolat leszerelése nélkül tűzzünk be egy imbuszkulcsot a fűrészlap szárába, rögzítés (ellentartás) végett. (B ábra). A másik imbuszkulcsot dugjuk be a fűrészlap rögzítő csavarba és az óramutató járásával ellentétes irányban csavarjuk ki (C ábra). d) A fűrészlap kivételéhez nyomjuk le a védőburkolatot. e) Helyezzük fel az új fűrészlapot a felfogó csonkra. Ügyeljünk közben arra, hogy a fűrészlap furata bekattanjon a helyére és a fogai az íves nyíl irányába nézzenek. (C ábra). EC-310-GL Biztonsági tudnivalók Kezelési utasítás A szerszám használatánál a porelszívó tömlő legyen felhelyezve és csatlakozzon egy megfelelő porszívóhoz, vagy egyéb porelszíváshoz. A vágásmélység határoló beállítása a) A vágásmélységet a mélységhatárolóval milliméter pontossággal állíthatjuk be (A. ábra). b) A mélység skálabeosztáson a hosszú vonalak az egész millimétereket, a rövid vonalak a fél millimétereket jelzik. Az egész milliméter beállításához a vágásmélység határolót addig kell forgatni, amíg az alsó éle egy hosszú vonallal egybe nem esik; a megfelelő milliméterérték ekkor leolvasható. c) Fa fűrészelésénél optimális eredményt akkor érünk el, ha a fűrészlapot úgy állítjuk be, hogy egy kicsit túlnyúljon a vágandó deszka vastagságán. d) Műanyag vágásánál a fűrészlapot a vágandó anyag vastagságánál mélyebbre állítsuk be. Ha az anyag olvadni kezd, a nagyobb mélységgel érünk el jobb eredményeket. e) Fém vágásánál a fűrészt a vágandó lemez vastagságánál 1,0 mm-rel mélyebbre kell állítani az optimális eredmény eléréséhez. f) Helyezzük rá a rögzítő alátétet és húzzuk meg a csavart (D ábra). g) Vegyük ki mindkét imbusz kulcsot, mielőtt a hálózati csatlakozókábel dugóját bedugnánk.

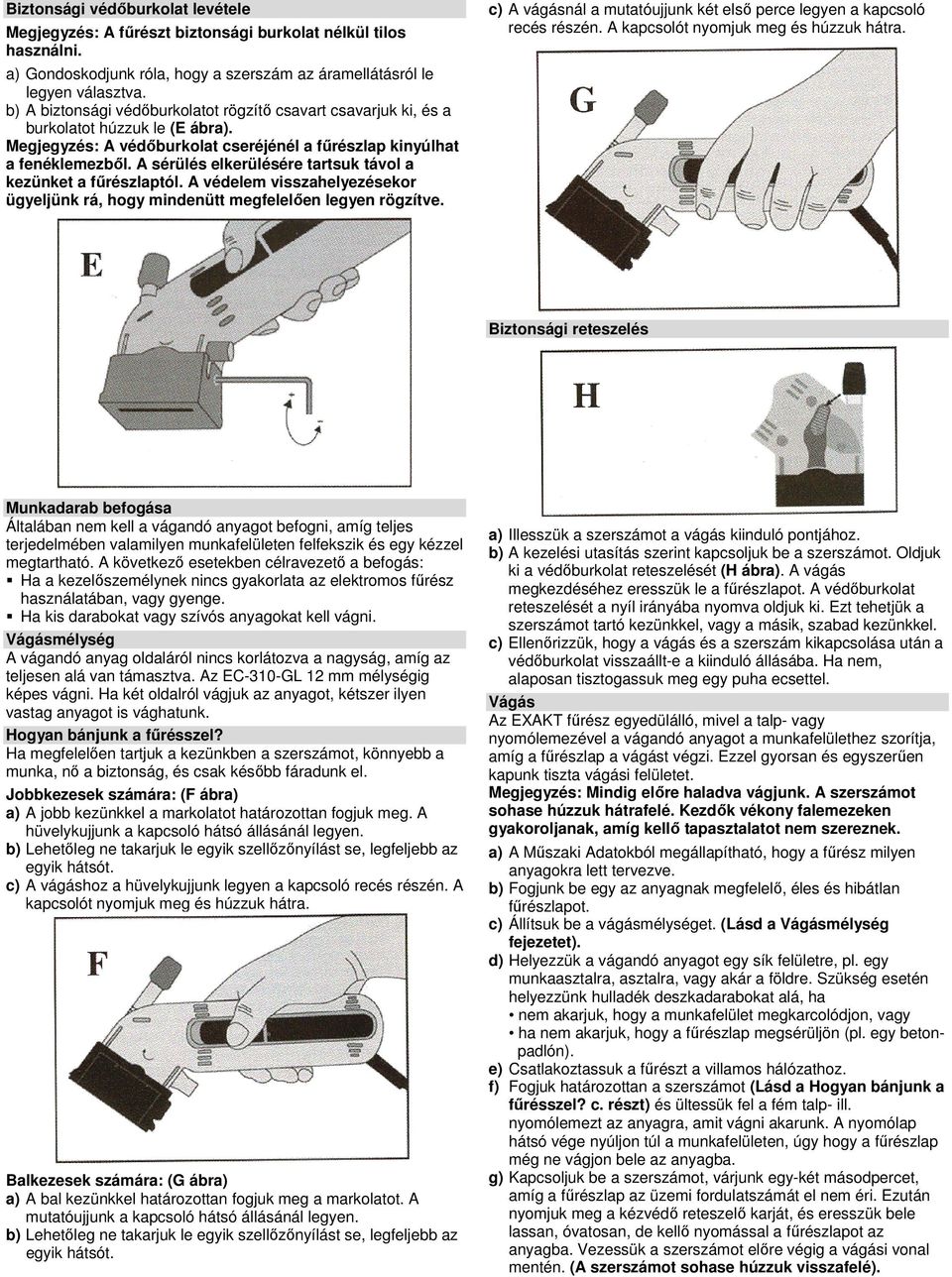

4 Biztonsági védőburkolat levétele Megjegyzés: A fűrészt biztonsági burkolat nélkül tilos használni. a) Gondoskodjunk róla, hogy a szerszám az áramellátásról le legyen választva. b) A biztonsági védőburkolatot rögzítő csavart csavarjuk ki, és a burkolatot húzzuk le (E ábra). Megjegyzés: A védőburkolat cseréjénél a fűrészlap kinyúlhat a fenéklemezből. A sérülés elkerülésére tartsuk távol a kezünket a fűrészlaptól. A védelem visszahelyezésekor ügyeljünk rá, hogy mindenütt megfelelően legyen rögzítve. c) A vágásnál a mutatóujjunk két első perce legyen a kapcsoló recés részén. A kapcsolót nyomjuk meg és húzzuk hátra. Biztonsági reteszelés Munkadarab befogása Általában nem kell a vágandó anyagot befogni, amíg teljes terjedelmében valamilyen munkafelületen felfekszik és egy kézzel megtartható. A következő esetekben célravezető a befogás: Ha a kezelőszemélynek nincs gyakorlata az elektromos fűrész használatában, vagy gyenge. Ha kis darabokat vagy szívós anyagokat kell vágni. Vágásmélység A vágandó anyag oldaláról nincs korlátozva a nagyság, amíg az teljesen alá van támasztva. Az EC-310-GL 12 mm mélységig képes vágni. Ha két oldalról vágjuk az anyagot, kétszer ilyen vastag anyagot is vághatunk. Hogyan bánjunk a fűrésszel? Ha megfelelően tartjuk a kezünkben a szerszámot, könnyebb a munka, nő a biztonság, és csak később fáradunk el. Jobbkezesek számára: (F ábra) a) A jobb kezünkkel a markolatot határozottan fogjuk meg. A hüvelykujjunk a kapcsoló hátsó állásánál legyen. b) Lehetőleg ne takarjuk le egyik szellőzőnyílást se, legfeljebb az egyik hátsót. c) A vágáshoz a hüvelykujjunk legyen a kapcsoló recés részén. A kapcsolót nyomjuk meg és húzzuk hátra. Balkezesek számára: (G ábra) a) A bal kezünkkel határozottan fogjuk meg a markolatot. A mutatóujjunk a kapcsoló hátsó állásánál legyen. b) Lehetőleg ne takarjuk le egyik szellőzőnyílást se, legfeljebb az egyik hátsót. a) Illesszük a szerszámot a vágás kiinduló pontjához. b) A kezelési utasítás szerint kapcsoljuk be a szerszámot. Oldjuk ki a védőburkolat reteszelését (H ábra). A vágás megkezdéséhez eresszük le a fűrészlapot. A védőburkolat reteszelését a nyíl irányába nyomva oldjuk ki. Ezt tehetjük a szerszámot tartó kezünkkel, vagy a másik, szabad kezünkkel. c) Ellenőrizzük, hogy a vágás és a szerszám kikapcsolása után a védőburkolat visszaállt-e a kiinduló állásába. Ha nem, alaposan tisztogassuk meg egy puha ecsettel. Vágás Az EXAKT fűrész egyedülálló, mivel a talp- vagy nyomólemezével a vágandó anyagot a munkafelülethez szorítja, amíg a fűrészlap a vágást végzi. Ezzel gyorsan és egyszerűen kapunk tiszta vágási felületet. Megjegyzés: Mindig előre haladva vágjunk. A szerszámot sohase húzzuk hátrafelé. Kezdők vékony falemezeken gyakoroljanak, amíg kellő tapasztalatot nem szereznek. a) A Műszaki Adatokból megállapítható, hogy a fűrész milyen anyagokra lett tervezve. b) Fogjunk be egy az anyagnak megfelelő, éles és hibátlan fűrészlapot. c) Állítsuk be a vágásmélységet. (Lásd a Vágásmélység fejezetet). d) Helyezzük a vágandó anyagot egy sík felületre, pl. egy munkaasztalra, asztalra, vagy akár a földre. Szükség esetén helyezzünk hulladék deszkadarabokat alá, ha nem akarjuk, hogy a munkafelület megkarcolódjon, vagy ha nem akarjuk, hogy a fűrészlap megsérüljön (pl. egy betonpadlón). e) Csatlakoztassuk a fűrészt a villamos hálózathoz. f) Fogjuk határozottan a szerszámot (Lásd a Hogyan bánjunk a fűrésszel? c. részt) és ültessük fel a fém talp- ill. nyomólemezt az anyagra, amit vágni akarunk. A nyomólap hátsó vége nyúljon túl a munkafelületen, úgy hogy a fűrészlap még ne vágjon bele az anyagba. g) Kapcsoljuk be a szerszámot, várjunk egy-két másodpercet, amíg a fűrészlap az üzemi fordulatszámát el nem éri. Ezután nyomjuk meg a kézvédő reteszelő karját, és eresszük bele lassan, óvatosan, de kellő nyomással a fűrészlapot az anyagba. Vezessük a szerszámot előre végig a vágási vonal mentén. (A szerszámot sohase húzzuk visszafelé).

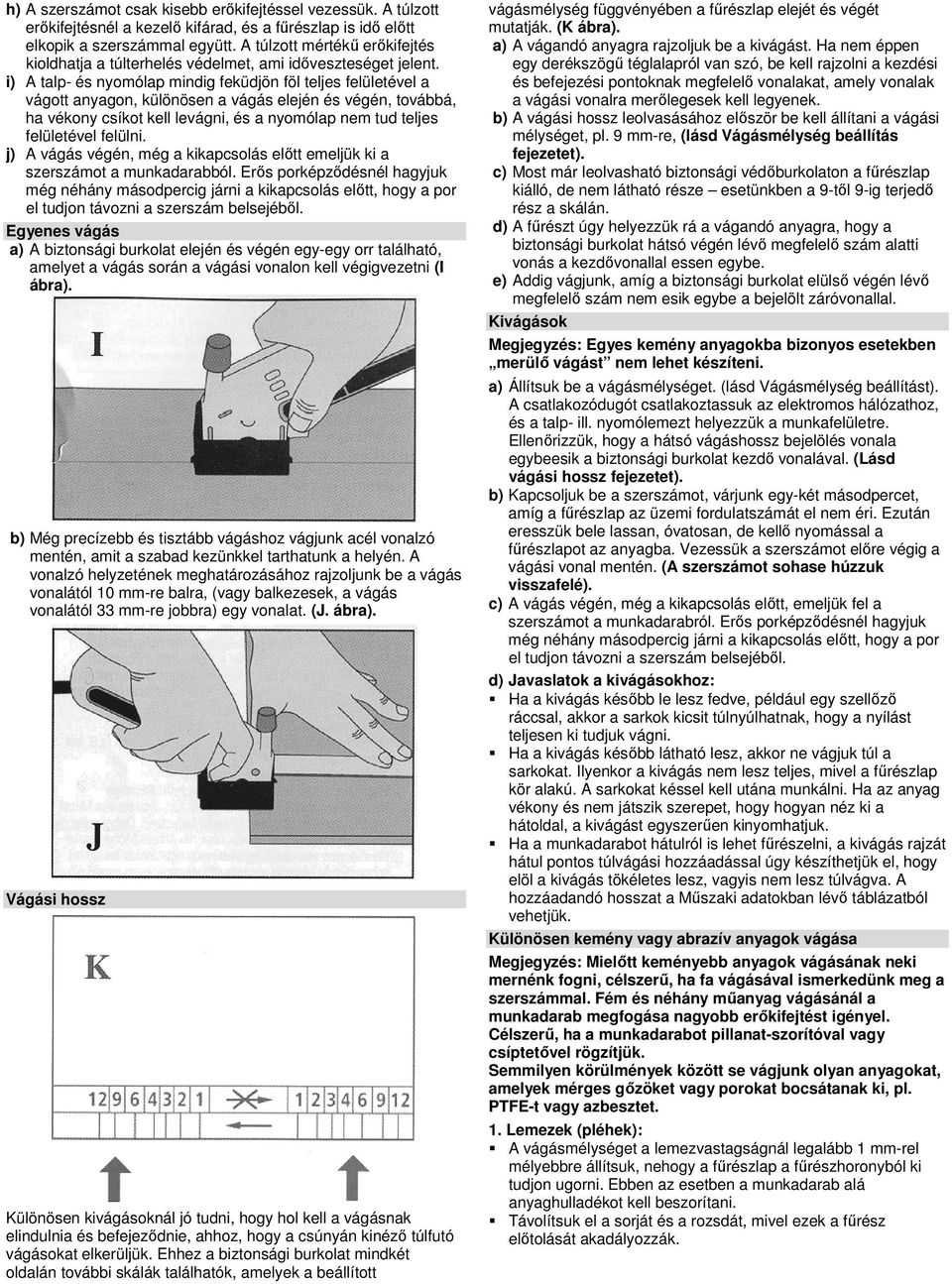

5 h) A szerszámot csak kisebb erőkifejtéssel vezessük. A túlzott erőkifejtésnél a kezelő kifárad, és a fűrészlap is idő előtt elkopik a szerszámmal együtt. A túlzott mértékű erőkifejtés kioldhatja a túlterhelés védelmet, ami időveszteséget jelent. i) A talp- és nyomólap mindig feküdjön föl teljes felületével a vágott anyagon, különösen a vágás elején és végén, továbbá, ha vékony csíkot kell levágni, és a nyomólap nem tud teljes felületével felülni. j) A vágás végén, még a kikapcsolás előtt emeljük ki a szerszámot a munkadarabból. Erős porképződésnél hagyjuk még néhány másodpercig járni a kikapcsolás előtt, hogy a por el tudjon távozni a szerszám belsejéből. Egyenes vágás a) A biztonsági burkolat elején és végén egy-egy orr található, amelyet a vágás során a vágási vonalon kell végigvezetni (I ábra). b) Még precízebb és tisztább vágáshoz vágjunk acél vonalzó mentén, amit a szabad kezünkkel tarthatunk a helyén. A vonalzó helyzetének meghatározásához rajzoljunk be a vágás vonalától 10 mm-re balra, (vagy balkezesek, a vágás vonalától 33 mm-re jobbra) egy vonalat. (J. ábra). Vágási hossz Különösen kivágásoknál jó tudni, hogy hol kell a vágásnak elindulnia és befejeződnie, ahhoz, hogy a csúnyán kinéző túlfutó vágásokat elkerüljük. Ehhez a biztonsági burkolat mindkét oldalán további skálák találhatók, amelyek a beállított vágásmélység függvényében a fűrészlap elejét és végét mutatják. (K ábra). a) A vágandó anyagra rajzoljuk be a kivágást. Ha nem éppen egy derékszögű téglalapról van szó, be kell rajzolni a kezdési és befejezési pontoknak megfelelő vonalakat, amely vonalak a vágási vonalra merőlegesek kell legyenek. b) A vágási hossz leolvasásához először be kell állítani a vágási mélységet, pl. 9 mm-re, (lásd Vágásmélység beállítás fejezetet). c) Most már leolvasható biztonsági védőburkolaton a fűrészlap kiálló, de nem látható része esetünkben a 9-től 9-ig terjedő rész a skálán. d) A fűrészt úgy helyezzük rá a vágandó anyagra, hogy a biztonsági burkolat hátsó végén lévő megfelelő szám alatti vonás a kezdővonallal essen egybe. e) Addig vágjunk, amíg a biztonsági burkolat elülső végén lévő megfelelő szám nem esik egybe a bejelölt záróvonallal. Kivágások Megjegyzés: Egyes kemény anyagokba bizonyos esetekben merülő vágást nem lehet készíteni. a) Állítsuk be a vágásmélységet. (lásd Vágásmélység beállítást). A csatlakozódugót csatlakoztassuk az elektromos hálózathoz, és a talp- ill. nyomólemezt helyezzük a munkafelületre. Ellenőrizzük, hogy a hátsó vágáshossz bejelölés vonala egybeesik a biztonsági burkolat kezdő vonalával. (Lásd vágási hossz fejezetet). b) Kapcsoljuk be a szerszámot, várjunk egy-két másodpercet, amíg a fűrészlap az üzemi fordulatszámát el nem éri. Ezután eresszük bele lassan, óvatosan, de kellő nyomással a fűrészlapot az anyagba. Vezessük a szerszámot előre végig a vágási vonal mentén. (A szerszámot sohase húzzuk visszafelé). c) A vágás végén, még a kikapcsolás előtt, emeljük fel a szerszámot a munkadarabról. Erős porképződésnél hagyjuk még néhány másodpercig járni a kikapcsolás előtt, hogy a por el tudjon távozni a szerszám belsejéből. d) Javaslatok a kivágásokhoz: Ha a kivágás később le lesz fedve, például egy szellőző ráccsal, akkor a sarkok kicsit túlnyúlhatnak, hogy a nyílást teljesen ki tudjuk vágni. Ha a kivágás később látható lesz, akkor ne vágjuk túl a sarkokat. Ilyenkor a kivágás nem lesz teljes, mivel a fűrészlap kör alakú. A sarkokat késsel kell utána munkálni. Ha az anyag vékony és nem játszik szerepet, hogy hogyan néz ki a hátoldal, a kivágást egyszerűen kinyomhatjuk. Ha a munkadarabot hátulról is lehet fűrészelni, a kivágás rajzát hátul pontos túlvágási hozzáadással úgy készíthetjük el, hogy elöl a kivágás tökéletes lesz, vagyis nem lesz túlvágva. A hozzáadandó hosszat a Műszaki adatokban lévő táblázatból vehetjük. Különösen kemény vagy abrazív anyagok vágása Megjegyzés: Mielőtt keményebb anyagok vágásának neki mernénk fogni, célszerű, ha fa vágásával ismerkedünk meg a szerszámmal. Fém és néhány műanyag vágásánál a munkadarab megfogása nagyobb erőkifejtést igényel. Célszerű, ha a munkadarabot pillanat-szorítóval vagy csíptetővel rögzítjük. Semmilyen körülmények között se vágjunk olyan anyagokat, amelyek mérges gőzöket vagy porokat bocsátanak ki, pl. PTFE-t vagy azbesztet. 1. Lemezek (pléhek): A vágásmélységet a lemezvastagságnál legalább 1 mm-rel mélyebbre állítsuk, nehogy a fűrészlap a fűrészhoronyból ki tudjon ugorni. Ebben az esetben a munkadarab alá anyaghulladékot kell beszorítani. Távolítsuk el a sorját és a rozsdát, mivel ezek a fűrész előtolását akadályozzák.

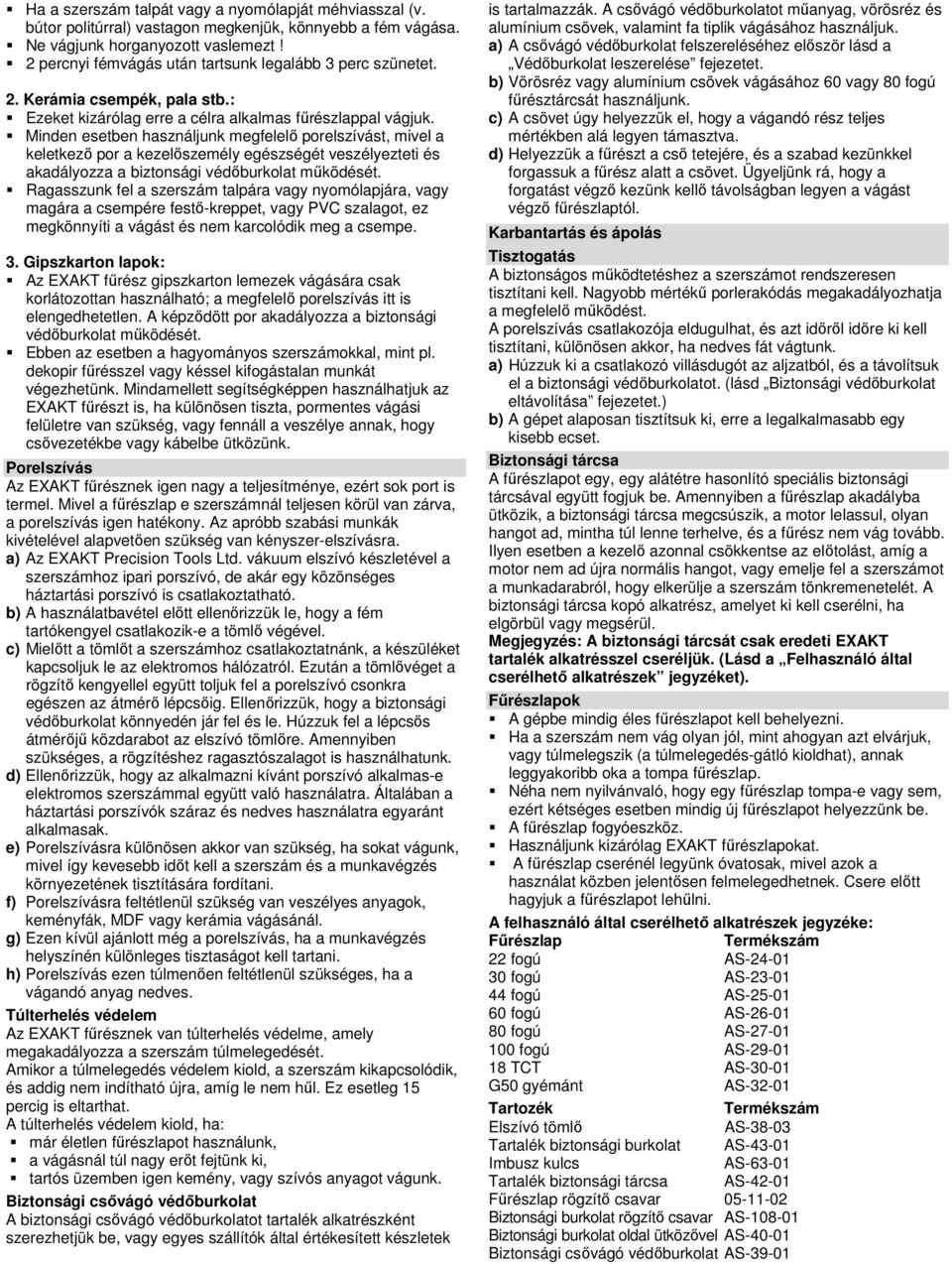

6 Ha a szerszám talpát vagy a nyomólapját méhviasszal (v. bútor politúrral) vastagon megkenjük, könnyebb a fém vágása. Ne vágjunk horganyozott vaslemezt! 2 percnyi fémvágás után tartsunk legalább 3 perc szünetet. 2. Kerámia csempék, pala stb.: Ezeket kizárólag erre a célra alkalmas fűrészlappal vágjuk. Minden esetben használjunk megfelelő porelszívást, mivel a keletkező por a kezelőszemély egészségét veszélyezteti és akadályozza a biztonsági védőburkolat működését. Ragasszunk fel a szerszám talpára vagy nyomólapjára, vagy magára a csempére festő-kreppet, vagy PVC szalagot, ez megkönnyíti a vágást és nem karcolódik meg a csempe. 3. Gipszkarton lapok: Az EXAKT fűrész gipszkarton lemezek vágására csak korlátozottan használható; a megfelelő porelszívás itt is elengedhetetlen. A képződött por akadályozza a biztonsági védőburkolat működését. Ebben az esetben a hagyományos szerszámokkal, mint pl. dekopir fűrésszel vagy késsel kifogástalan munkát végezhetünk. Mindamellett segítségképpen használhatjuk az EXAKT fűrészt is, ha különösen tiszta, pormentes vágási felületre van szükség, vagy fennáll a veszélye annak, hogy csővezetékbe vagy kábelbe ütközünk. Porelszívás Az EXAKT fűrésznek igen nagy a teljesítménye, ezért sok port is termel. Mivel a fűrészlap e szerszámnál teljesen körül van zárva, a porelszívás igen hatékony. Az apróbb szabási munkák kivételével alapvetően szükség van kényszer-elszívásra. a) Az EXAKT Precision Tools Ltd. vákuum elszívó készletével a szerszámhoz ipari porszívó, de akár egy közönséges háztartási porszívó is csatlakoztatható. b) A használatbavétel előtt ellenőrizzük le, hogy a fém tartókengyel csatlakozik-e a tömlő végével. c) Mielőtt a tömlőt a szerszámhoz csatlakoztatnánk, a készüléket kapcsoljuk le az elektromos hálózatról. Ezután a tömlővéget a rögzítő kengyellel együtt toljuk fel a porelszívó csonkra egészen az átmérő lépcsőig. Ellenőrizzük, hogy a biztonsági védőburkolat könnyedén jár fel és le. Húzzuk fel a lépcsős átmérőjű közdarabot az elszívó tömlőre. Amennyiben szükséges, a rögzítéshez ragasztószalagot is használhatunk. d) Ellenőrizzük, hogy az alkalmazni kívánt porszívó alkalmas-e elektromos szerszámmal együtt való használatra. Általában a háztartási porszívók száraz és nedves használatra egyaránt alkalmasak. e) Porelszívásra különösen akkor van szükség, ha sokat vágunk, mivel így kevesebb időt kell a szerszám és a munkavégzés környezetének tisztítására fordítani. f) Porelszívásra feltétlenül szükség van veszélyes anyagok, keményfák, MDF vagy kerámia vágásánál. g) Ezen kívül ajánlott még a porelszívás, ha a munkavégzés helyszínén különleges tisztaságot kell tartani. h) Porelszívás ezen túlmenően feltétlenül szükséges, ha a vágandó anyag nedves. Túlterhelés védelem Az EXAKT fűrésznek van túlterhelés védelme, amely megakadályozza a szerszám túlmelegedését. Amikor a túlmelegedés védelem kiold, a szerszám kikapcsolódik, és addig nem indítható újra, amíg le nem hűl. Ez esetleg 15 percig is eltarthat. A túlterhelés védelem kiold, ha: már életlen fűrészlapot használunk, a vágásnál túl nagy erőt fejtünk ki, tartós üzemben igen kemény, vagy szívós anyagot vágunk. Biztonsági csővágó védőburkolat A biztonsági csővágó védőburkolatot tartalék alkatrészként szerezhetjük be, vagy egyes szállítók által értékesített készletek is tartalmazzák. A csővágó védőburkolatot műanyag, vörösréz és alumínium csövek, valamint fa tiplik vágásához használjuk. a) A csővágó védőburkolat felszereléséhez először lásd a Védőburkolat leszerelése fejezetet. b) Vörösréz vagy alumínium csövek vágásához 60 vagy 80 fogú fűrésztárcsát használjunk. c) A csövet úgy helyezzük el, hogy a vágandó rész teljes mértékben alá legyen támasztva. d) Helyezzük a fűrészt a cső tetejére, és a szabad kezünkkel forgassuk a fűrész alatt a csövet. Ügyeljünk rá, hogy a forgatást végző kezünk kellő távolságban legyen a vágást végző fűrészlaptól. Karbantartás és ápolás Tisztogatás A biztonságos működtetéshez a szerszámot rendszeresen tisztítani kell. Nagyobb mértékű porlerakódás megakadályozhatja a megfelelő működést. A porelszívás csatlakozója eldugulhat, és azt időről időre ki kell tisztítani, különösen akkor, ha nedves fát vágtunk. a) Húzzuk ki a csatlakozó villásdugót az aljzatból, és a távolítsuk el a biztonsági védőburkolatot. (lásd Biztonsági védőburkolat eltávolítása fejezetet.) b) A gépet alaposan tisztítsuk ki, erre a legalkalmasabb egy kisebb ecset. Biztonsági tárcsa A fűrészlapot egy, egy alátétre hasonlító speciális biztonsági tárcsával együtt fogjuk be. Amennyiben a fűrészlap akadályba ütközik, a biztonsági tárcsa megcsúszik, a motor lelassul, olyan hangot ad, mintha túl lenne terhelve, és a fűrész nem vág tovább. Ilyen esetben a kezelő azonnal csökkentse az előtolást, amíg a motor nem ad újra normális hangot, vagy emelje fel a szerszámot a munkadarabról, hogy elkerülje a szerszám tönkremenetelét. A biztonsági tárcsa kopó alkatrész, amelyet ki kell cserélni, ha elgörbül vagy megsérül. Megjegyzés: A biztonsági tárcsát csak eredeti EXAKT tartalék alkatrésszel cseréljük. (Lásd a Felhasználó által cserélhető alkatrészek jegyzéket). Fűrészlapok A gépbe mindig éles fűrészlapot kell behelyezni. Ha a szerszám nem vág olyan jól, mint ahogyan azt elvárjuk, vagy túlmelegszik (a túlmelegedés-gátló kioldhat), annak leggyakoribb oka a tompa fűrészlap. Néha nem nyilvánvaló, hogy egy fűrészlap tompa-e vagy sem, ezért kétséges esetben mindig új fűrészlapot helyezzünk be. A fűrészlap fogyóeszköz. Használjunk kizárólag EXAKT fűrészlapokat. A fűrészlap cserénél legyünk óvatosak, mivel azok a használat közben jelentősen felmelegedhetnek. Csere előtt hagyjuk a fűrészlapot lehűlni. A felhasználó által cserélhető alkatrészek jegyzéke: Fűrészlap 22 fogú AS fogú AS fogú AS fogú AS fogú AS fogú AS Termékszám 18 TCT AS G50 gyémánt AS Tartozék Termékszám Elszívó tömlő AS Tartalék biztonsági burkolat AS Imbusz kulcs AS Tartalék biztonsági tárcsa AS Fűrészlap rögzítő csavar Biztonsági burkolat rögzítő csavar AS Biztonsági burkolat oldal ütközővel AS Biztonsági csővágó védőburkolat AS-39-01

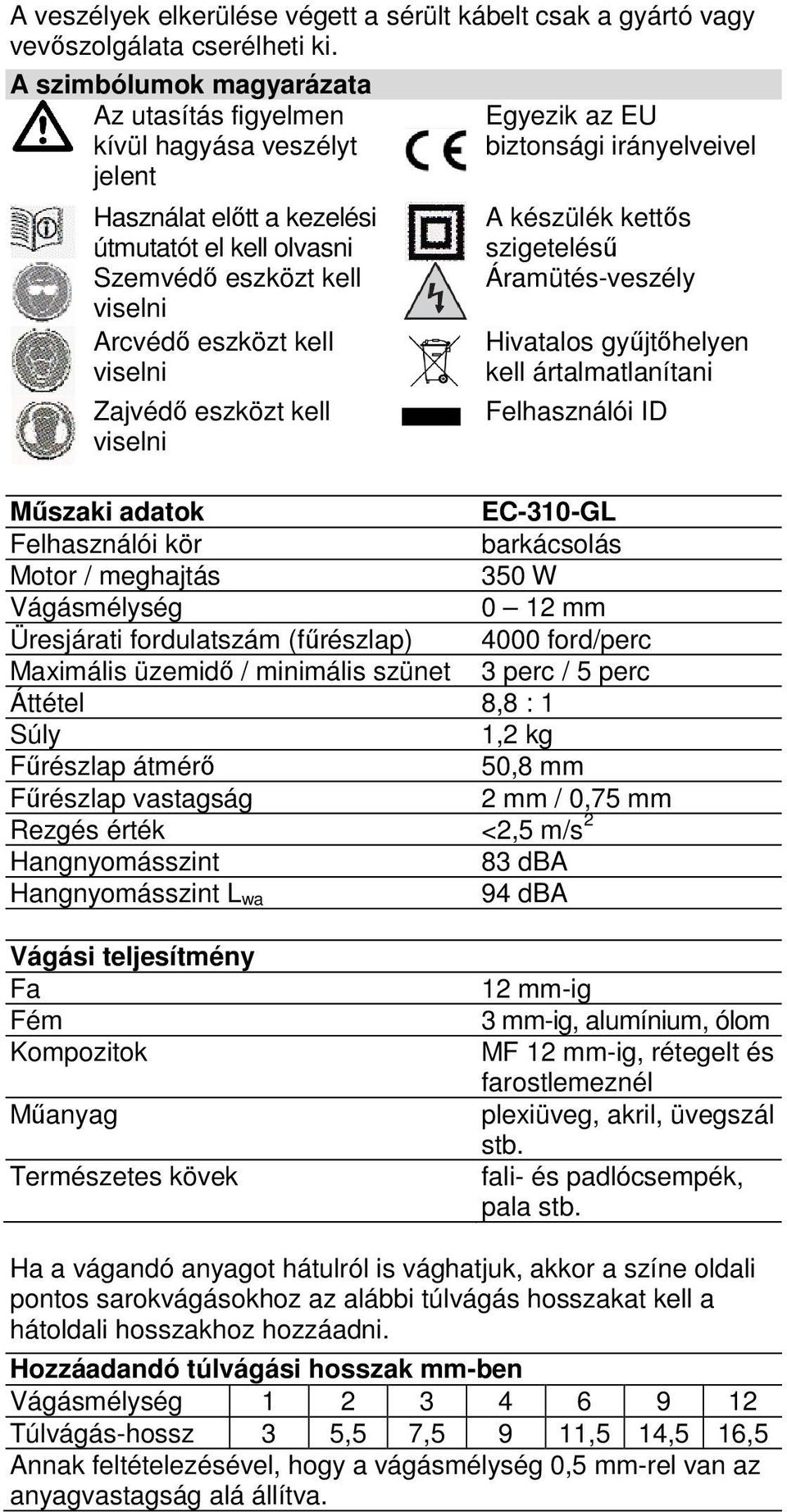

7 A veszélyek elkerülése végett a sérült kábelt csak a gyártó vagy vevőszolgálata cserélheti ki. A szimbólumok magyarázata Az utasítás figyelmen kívül hagyása veszélyt jelent Használat előtt a kezelési útmutatót el kell olvasni Szemvédő eszközt kell viselni Arcvédő eszközt kell viselni Zajvédő eszközt kell viselni Egyezik az EU biztonsági irányelveivel A készülék kettős szigetelésű Áramütés-veszély Hivatalos gyűjtőhelyen kell ártalmatlanítani Felhasználói ID Műszaki adatok EC-310-GL Felhasználói kör barkácsolás Motor / meghajtás 350 W Vágásmélység 0 12 mm Üresjárati fordulatszám (fűrészlap) 4000 ford/perc Maximális üzemidő / minimális szünet 3 perc / 5 perc Áttétel 8,8 : 1 Súly 1,2 kg Fűrészlap átmérő 50,8 mm Fűrészlap vastagság 2 mm / 0,75 mm Rezgés érték <2,5 m/s 2 Hangnyomásszint 83 dba Hangnyomásszint L wa 94 dba Vágási teljesítmény Fa Fém Kompozitok Műanyag Természetes kövek 12 mm-ig 3 mm-ig, alumínium, ólom MF 12 mm-ig, rétegelt és farostlemeznél plexiüveg, akril, üvegszál stb. fali- és padlócsempék, pala stb. Ha a vágandó anyagot hátulról is vághatjuk, akkor a színe oldali pontos sarokvágásokhoz az alábbi túlvágás hosszakat kell a hátoldali hosszakhoz hozzáadni. Hozzáadandó túlvágási hosszak mm-ben Vágásmélység Túlvágás-hossz 3 5,5 7,5 9 11,5 14,5 16,5 Annak feltételezésével, hogy a vágásmélység 0,5 mm-rel van az anyagvastagság alá állítva.
