1 // Új: DPU kapu 80 mm vastag hőhídmentes lamellákkal Ipari szekcionáltkapuk Fő a biztonság: magas küszöb nélküli átjáróajtók

2 A Nürburgring -i boxutca

3 Tartalom A szakemberek Know-how-jával 4-7 STE 40 SPU 40 DPU APU 40 TAP 40 ALR 40 ALS 40 TAR 40 átjáró ajó alacsony küszöbbel Egyhéjú acélkapu 8-9 Hőszigetelt duplafalú acélkapuk 42 mm acél kapu 80 mm-es hőhídmentes lamellákkal Acél-alumínium kapuk (N és B kivitel) Acél-alumínium kapuk (hőhídmentes profillal) Alumínium kapuk (N és B kivitel) Alumínium teljes felületen üvegezett kapu 0-21 Alumínium kapuk (hőhídmentes) 2-23 Kiegészítők 4-29 Átjáró ajtók / mellékajtók, színek üvegezés típusok Alacsony sínvezetés 0-31 A minőség ismérvei 2-33 Reteszelések 4-35 Biztonsági ismérvek és teljesítmény tulajdonságok az EN szerint Hajtások és vezérlések Programáttekintés Szerzői jogvédelem alatt. Utánnyomás, akár kivonatosan is csak engedélyünkkel. Változtatások jogát fenntartjuk.

4 Minőség és megbízhatóság a szakemberek Know-how-jával Saját termékfejlesztés Új termékek, hosszú távú fejlesztések és a részletek javítása a jól képzett fejlesztő csapattól. Így jönnek létre a szabadalmak, és csak a Hörmann által gyártott egyedi termékek Szakképzett munkaerő A teljes komputervezérlésű gyártási folyamataiban a Hörmann cég felelősségteljes kollégái dolgoznak. Ez is biztosítja a gyártás és ellenőrzés területén a teljeskörű minőségbiztosítást. Kapu és meghajtás rendszerek saját fejlesztésben Valamennyi lényeges alkotóelem, mint a lamellák, tokok, vasalatok és vezérlések saját fejlesztésűek és gyártásúak. Ez a speicalizált gyártás garantálja a magas fokú kompatibilitást kapu, motor és vezérlés között. A gyártó berendezések is saját fejlesztéseken alapulnak, így biztosítható az állandóan magas színvonalú termékek gyártása. A fejleszéskor nagyon fontos szerepet kapott, hogy kapu és motor egy optimális rendszert alkosson. A hosszútávú tesztelésnek köszönhetően a jól bevált szériatermékek is teljes megbízhatósággal működnek. Ez a Hörmann minőség - Made in Germany 4

5 Az ipari szekcionált kapuk területén eltöltött több mint 40 év alatt, a Hörmann egy saját programot épített ki, amellyel mércét teremtett a jövőnek. Minőségbiztosítási rendszer DIN EN ISO 9001:2000 Reg. sz.: A legmodernebb felületkezelés Az épületek kialakításánál egyre nagyobb szerepet kap a felületkezelés. Az egyedi igények azonban nem vezethetnek a felület minőségi csökkenéséhez, vagy a szállítási idő túlzott megnövekedéséhez. A Hörmann itt sem köt kompromisszumot. A legmodernebb berendezés garantálja az egyedi színbevonatok lehetőségét, és a rövid szállítási határidőt. Ellenőrzött kihabosítás A komputervezérelt teljesen egyenletes kihabosítással érhető el a nagy stabilitású, jó hőszigeteltségű, és 100 % FCKW mentes lamella gyártása. Ez biztosítja a RAL szerinti bevonattal ellátott szendvicselemek nagy szilárdságát. Megvalósított környezetvédelem A Hörmann nem csak a 100 % FCFW mentes kihabosítással, hanem a festéskor is óvja a környezetet. A legmodernebb levegőtisztító technológiával, energiatakarékosan, szemben a régi többlépcsős berendezésekkel már ma betartja a jövőben érvénybe lépő szigorított, alacsony határértékeket. Minőségbiztosítás Az első osztályú termékek gyártása mindig és mindenütt megköveteli az optimális üzemi körülményeket. A dokumentált minőségbiztosítási rendszer garantálja a magasfokú minőségi követelményeknek való megfelelést mind a fejlesztés, mind pedig a gyártás és a szállítás területén is. 5

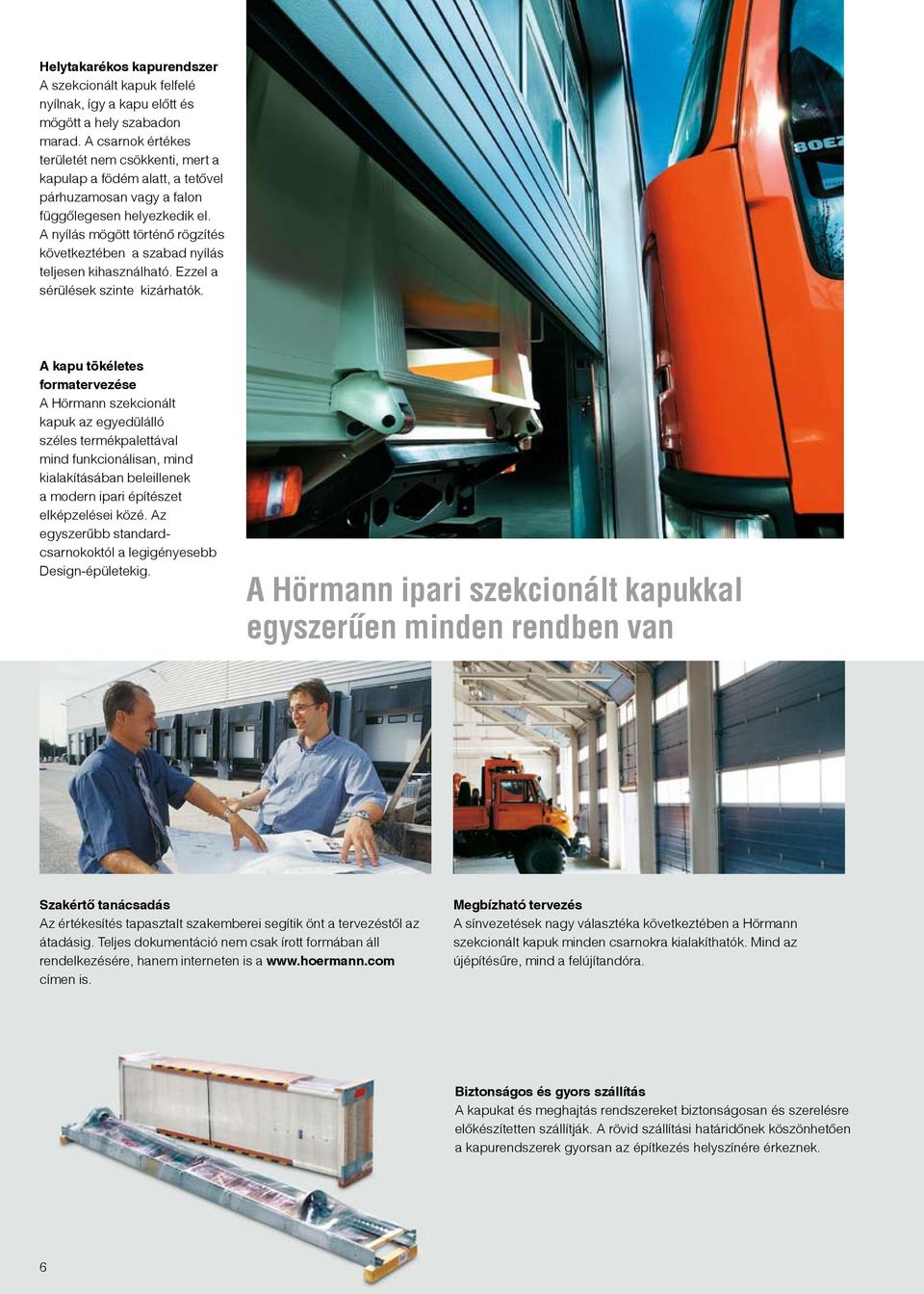

6 Helytakarékos kapurendszer A szekcionált kapuk felfelé nyílnak, így a kapu előtt és mögött a hely szabadon marad. A csarnok értékes területét nem csökkenti, mert a kapulap a födém alatt, a tetővel párhuzamosan vagy a falon függőlegesen helyezkedik el. A nyílás mögött történő rögzítés következtében a szabad nyílás teljesen kihasználható. Ezzel a sérülések szinte kizárhatók. A kapu tökéletes formatervezése A Hörmann szekcionált kapuk az egyedülálló széles termékpalettával mind funkcionálisan, mind kialakításában beleillenek a modern ipari építészet elképzelései közé. Az egyszerűbb standardcsarnokoktól a legigényesebb Design-épületekig. A Hörmann ipari szekcionált kapukkal egyszerűen minden rendben van Szakértő tanácsadás Az értékesítés tapasztalt szakemberei segítik önt a tervezéstől az átadásig. Teljes dokumentáció nem csak írott formában áll rendelkezésére, hanem interneten is a címen is. Megbízható tervezés A sínvezetések nagy választéka következtében a Hörmann szekcionált kapuk minden csarnokra kialakíthatók. Mind az újépítésűre, mind a felújítandóra. Biztonságos és gyors szállítás A kapukat és meghajtás rendszereket biztonságosan és szerelésre előkészítetten szállítják. A rövid szállítási határidőnek köszönhetően a kapurendszerek gyorsan az építkezés helyszínére érkeznek. 6

7 A legmagasabb igényeknek megfelelő hajtásrendszer A Hörmann önálló fejlesztésű és gyártású termékeket kínál Önnek. Optimálisan egymásra illesztett, és a hosszan tesztelt egységek adják Önnek a biztonságot a folyamatos használat során. Az egységesen kezelhető 7-szegmenses kijelzőjű vezérlés megkönnyíti a használatot. Az azonos méretű vezérlésház, és az azonos kábelezés nemcsak a szerelést, hanem a további bővítéseket is egyszerűsíti. A jövőbe mutató technika: minőség a részletekben, megbízható tartósság. Ezt nyújtja önnek kezdettől a Hörmann ipari szekcionált kapu biztonsága. Kapuszerelés A kaput képzett szakembernek kell beszerelnie. Ez garantálja a Hörmann kapurendszerek biztos működését. Gyors szerviz Szervízhálózatunkkal az ön közelében vagyunk. Ez nagy előny az ellenőrzésnél, a karbantartásnál, és a javításnál. 10 ÉV a l kat r é s z u ta n ga ra n c i a Eredeti alkatrészek Kapukhoz, hajtásokhoz, vezérlésekhez természetesen eredeti Hörmann alkatrészek 10 év utánpótlás garanciával. 7

8 STE 40 A nagy igénybevételű egyhéjú robosztus acélkapu Gazdaságos megoldás fűtetlen csarnokokhoz Ezt a masszív, hőszigeteletlen acéllamellás kaput hidegraktárak, gazdasági épületek, és egyéb olyan helyeken részesítik előnyben, ahol nem kell fűteni. A kapu a horganyzott alapanyag és poliészter alapozásnak köszönhetően időjárásálló, a stukkó felület következtében pedig strapabíró. Szériában a felület kívül belül törtfehér /RAL 9002/ Egyéb RAL színek igény szerint rendelhetők. Teljesen azonos bordaosztás A 125 mm-es bordaosztásnak köszönhetően az STE 40 kapu külső megjelenésében egyezik a duplafalú SPU 40 kapukkal. Nagy stabilitás a merevítő profiloknak köszönhetően A Hörmann-nál az egyhéjú acéllamellákat nagyon stabil profilokkal merevítik, amelyeket ragasztásos technológiával rögzítenek. Ezáltal a felület nem sérül, és csendes működést eredményez. Speciálisan ragasztott merevítőprofil 8

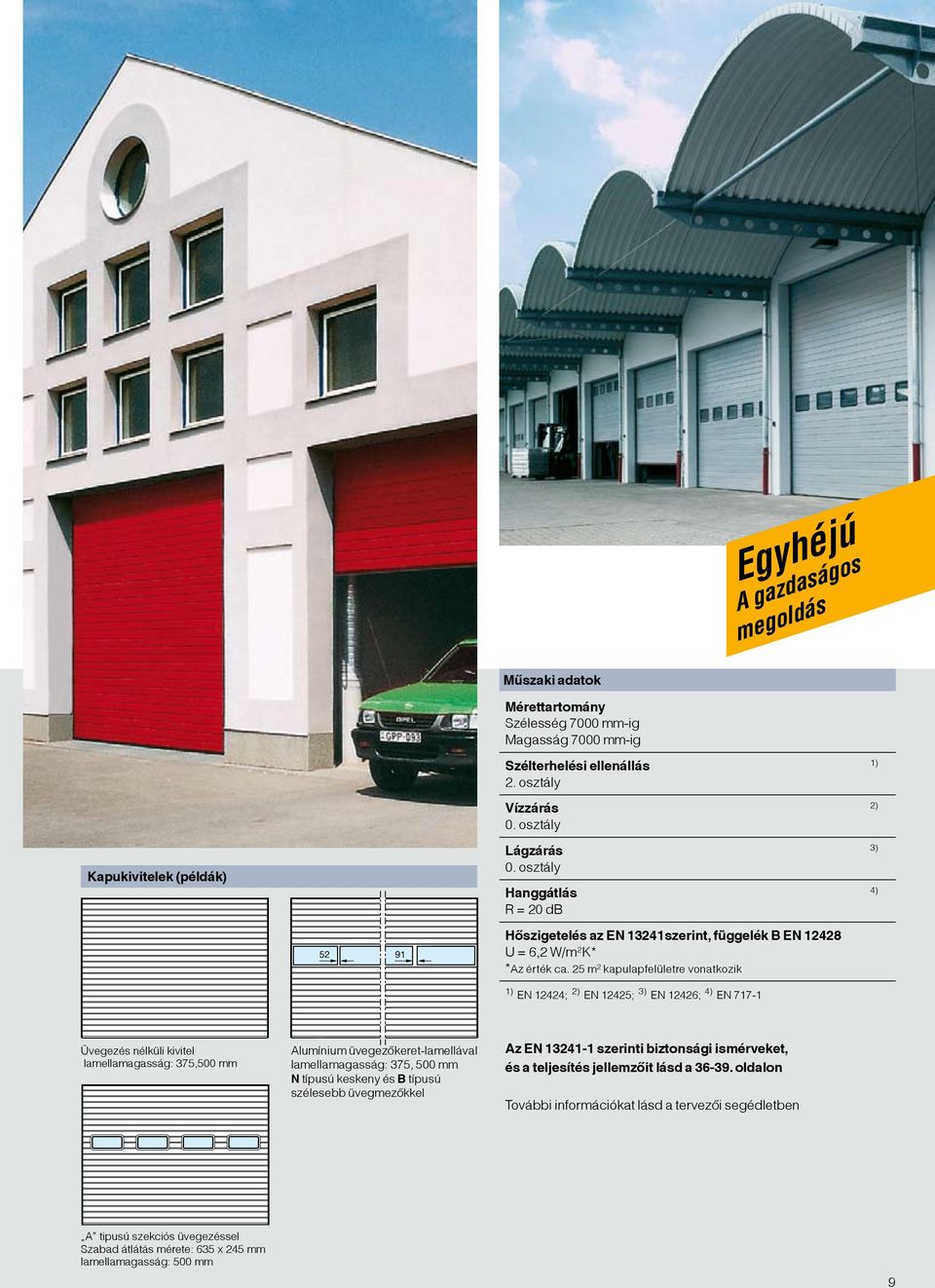

9 Egyhéjú A gazdaságos megoldás Kapukivitelek (példák) Műszaki adatok Mérettartomány Szélesség 7000 mm-ig Magasság 7000 mm-ig Szélterhelési ellenállás 1) 2. osztály Vízzárás 2) 0. osztály Lágzárás 3) 0. osztály Hanggátlás 4) R = 20 db Hőszigetelés az EN 13241szerint, függelék B EN U = 6,2 W/m 2 K* *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Üvegezés nélküli kivitel lamellamagasság: 375,500 mm Alumínium üvegezőkeret-lamellával lamellamagasság: 375, 500 mm N típusú keskeny és B típusú szélesebb üvegmezőkkel Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben A tipusú szekciós üvegezéssel Szabad átlátás mérete: 635 x 245 mm lamellamagasság: 500 mm 9

10 SPU 40 Duplafalú acélkapu a legmagasabb hőszigetelési értékkel A helyes választás fűtött csarnokokhoz Az SPU 40 kapunál a lamellák 42 mm szelvényméretűek. A 100 % FCKW mentes poliuretán keményhab töltés nagyon jó hőszigetelési értéket ad. Minőségi kapulap hosszú időre szóló védelemmel A tüzihorganyzott alapanyag, és a tökéletes poliészter-alapozóbevonat optimálisan véd az időjárás hatásaitól. A strukturált felület lényegesen ellenállóbb a felületi sérülésekkel szemben mint a sima felület. A felület:kívül belül törtfehér (RAL szerinti 9002). Egyéb RAL színek igény szerint rendelhetők. 42 mm Minőség minden részletben A kapulap felépítése rendkívüli stabilitást és robusztusságot eredményez. A magas minőségű poliuretán habbal történő kitöltés számítógép vezérelt, ezáltal folytonos, teljesen azonos minőségű. Az eredmény: egy anyagkapcsolat hosszú élettartamot eredményez Poliuretán (FCKW mentes) Tapadást fokozó anyag Horganyréteg Acéllemez Horganyréteg Alapbevonat 10

11 Különösen érdekes logisztikai vállalatoknak és csarnoképítőknek FCKW mentes a környezet védelméért Torausführungen (Beispiele) Műszaki adatok Mérettartomány Szélesség 8000 mm Magasság 7000 mm Szélterhelési ellenállás 1) 3. osztály Üvegezés nélküli kivitel lamellamagasság: 625, 750 mm Alumínium üvegezőkeret-lamellával lamellamagasság: 625, 750 mm N típusú keskeny és B típusú szélesebb üvegmezőkkel Vízzárás 2) 3. osztály (70 Pa) Lágzárás 3) 2. osztály (átjáró ajtóval 1. osztály) Hanggátlás 4) R = 22 db Hőszigetelés az EN 13241szerint, függelék B EN U = 1,0 W/m 2 K* (átjáró ajtóval U = 1,2 W/m 2 K*, Lamella U = 0,5 W/m 2 K) *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN D tipusú szendvics üvegezéssel Szabad átlátás mérete: 602 x 132 mm 625, 750 mm magas lamellákba A tipusú szendvics üvegezéssel Szabad átlátás mérete: 635 x 245 mm 625, 750 mm magas lamellákba Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben E tipusú szendvics üvegezéssel Szabad átlátás mérete: 725 x 370 mm 625, 750 mm magas lamellákba Alacsony küszöbös átjáróajtós kapu 7000 mm szélességig szállítható 11

12 DPU 80 mm-hővédelem hűtőházi kapuknál Az árut frissen, az üzemelési költséget alacsonyan tartja A friss élelmiszereket, mint a gyümölcs, zöldség, hús vagy a hal, egy zárt hűtött láncon kell a gyártótól a felhasználóig eljuttatni. Ehhez hozzátartozik ezen áruknak a nagy energiaigénnyel bíró raktárakban történő tárolása is. A DPU kapu minimalizálja a csarnok energiaveszteségét a kapuk környezetében, ezáltal üzemeltetési költség takarítható meg. Mélyhűtött raktár esetén kérjen ajánlatot a szakkereskedőtől IsoSpeed TK hűtőházi gyorskapura. Dupla szemöldök tömítés 80 mm Duplán tömítve jobb A duplafalú, PU kihabosítású 80 mm vastag acéllamellák gondoskodnak a kifejezetten jó szigetelésről. A dupla padló-és szemöldöktömítés növeli a kapu tömítettségét, és ezzel csökkenti az energiaveszteséget. Hőhíd mentesség Hőhídmentesség A duplafalú acéllamelláknál a külső és belső lemez hődhídmentesen elválasztott. Ez gondoskodik a 0,7 W/m2 K hőszigetelési értékről, és csökkenti a belső oldali kondenzvíz kicsapódásának lehetőségét. Dupla padlótömítés Keskenyebb bordázat* 12 * Nincs optikai azonosság az STE, SPU,APU és TAP kapukhoz.

13 A jó energia egyensúly és hatékony üzemeltetési költségek érdekében ca. 30%-kal magasabb szigetelés Kapu kivitelek (példák) Műszaki adatok Üvegezés nélküli kivitel A típusú szendvics üvegezéssel Mérettartomány 6000 mm szélességig (torziósrugó) 5000 mm magasságig (torziósrugó) mm szélességig (direkthajtás) 8000 mm magasságig (direkthajtás) Szélterhelési ellenállás 1) 4. osztály Vízzárás 2) 3. osztály (70 Pa) Használja ki a természetes fényt! A DPU szekcionált kaput szendvics üvegezéssel, igény szerint három kivitelben rendelheti, dupla, háromrétegű és négyrétegű műanyag betétekkel. Légzárás 3) 3. osztály Hanggátlás 4) R = 22 db* *az érték 3770 x 3250 mm-es kapura vonatkozik 3770 x 3250 mm Hőszigetelés az EN szerint, függelék B EN U = 0,7 W/m 2 K* (átjáró ajtóval U = 1,2 W/m 2 K*, Lamella U = 0,5 W/m 2 K) *az érték ca. 25 m 2 -es kapura vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben. 13

14 APU 40 Az acél / alumínium kombinációja fényáteresztő és stabil A kapu erőssége a kombinációban rejlik A duplafalú acél lábazati lamella és az eloxált alumínium üvegező keret a legkedveltebb kapulap-felépítés. Ez egy robusztusságra összehangolt kombináció. Duplaüvegezéssel még egy pozitív hatás a hőszigetelés. A színek harmóniája a modern csarnoképítészetben A kapulap elemek a Hörmann-nál szériában is harmonizálnak:lábazati lamella fehéralumínium (RAL 9006), alumínium keretprofilok (E6/EV1) eloxált felülettel a DIN Egyedi színekre kérje ajánlatunkat. A lábazat: a kapulapstabilitás alapja Az APU 40 kapuk stabilitását lényegében a standard 750 mm magas, és 42 mm vastag lábazati lamella adja. A kitöltés 100 % FCKW mentes poliuretán keményhab, amely biztosítja a robusztusságot. A külső és belső acéllemez horganyzott, poliészter alapozóbevonattal ellátott, és kiegészítésként strukturált felületű, így védettek a rozsda és a környezeti hatásoktól. Egy további előny: sérülés esetén az olcsóbb acéllamella könnyen cserélhető. Tetszetős külső megjelenés A lábazat feletti üvegezett lamellák mindig azonos felosztásúak. Az APU 40 kapuk lehetséges lábazati magassága 500 mm, 750 mm, 1000 mm, 1500 mm. A stabil lábazati lamella 14

15 Világos és barátságos üzemcsarnokok Kedvezőbb ár széles üvegmezők esetén N kapukivitelek keskenyebb üvegező mezőkkel (példák) 52 Műszaki adatok Mérettartomány Szélesség 8000 mm Magasság 7000 mm Szélterhelési ellenállás 1) 3. osztály Vízzárás 2) 3. osztály (70 Pa) 5500 mm kapuszélességig standard 52 mm széles osztóbordával mm kapuszélességtől standard 91 mm széles osztóbordával, igény szerint az 5500 mm szélesség alatti kapuk is 91 mm-es osztóbordával rendelhetőek B kapukivitelek szélesebb üvegező mezőkkel (példák) Lágzárás 3) 2. osztály (átjáró ajtóval 1. osztály) Hanggátlás 4) R = 19 db Hőszigetelés az EN 13241szerint, függelék B EN U = 3,8 W/m 2 K* (átjáró ajtóval U = 4,0 W/m 2 K*) *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon 91 További információkat lásd a tervezői segédletben Szériában 91 mm-es osztóbordával. Átjáróajtós N üvegmezős kapuk optikai azonosság céljából 91 mm-es osztóprofillal szállíthatók. Alacsony küszöbös átjáróajtós kapu 7000 mm szélességig szállítható 15

16 TAP 40 Az acél/alumínium termo kapu hőszigetelő üvegezéssel Döntés a TAP 40 kapuk mellett Ezek a kapuk nagy bevilágító felületet, figyelemreméltó hőszigetelést, és nagy stabilitást a következőkkel teljesítik: a hideget távoltartó 16 mm-es dupla üvegezés, a hőhidmentes alu profil, és a PU kihabosítású acél lábazat (100 % FCKW mentes). Ezek együtt alkotják a figyelemreméltó hőszigetelési értéket. A termoprofil: a nagyobb stabilitásért, és hőszigetelésért A húzott alumínium zártprofil szerkezeti mérete 42 mm. A külső és belső héjat üvegszálerősítésű poliamid hidak hőhídmentesen, és erős zárással kötik össze. Ez gondoskodik a magas stabilitásról, és az építmény állagáról. Színben is harmonizál a kombináció Az acél lábazat: fehéralumínium (RAL 9006). Az alumínium keretek: DIN szerinti eloxált, natúr (EV/EV1) felülettel. A standard színek mellett természetesen egyedi RAL felületbevonattal is szállítható. 120 mm 16

17 Magas fényáteresztés és jó hőszigetelés Torausführungen (Beispiele) 52 Műszaki adatok Mérettartomány Szélesség 7000 mm Magasság 7000 mm Szélterhelési ellenállás 1) 3. osztály Vízzárás 2) 3. osztály (70 Pa) 5500 mm kapuszélességig szériában 52 mm széles osztóbordával mm kapuszélességtől szériában 91 mm széles osztóbordával, igény szerint az 5500 mm szélesség alatti kapuk is 91 mm-es osztóbordával rendelhetőek Lágzárás 3) 2. osztály (átjáró ajtóval 1. osztály) Hanggátlás 4) R = 19 db Hőszigetelés az EN 13241szerint, függelék B EN U = 3,3 W/m 2 K* (átjáró ajtóval U = 3,5 W/m 2 K*) *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben 91 A lábazati magasság standard 750 mm, de igény szerint rendelhető 500, 1000 és 1500 mm-es lábazattal is Alacsony küszöbös átjáróajtós kapu 7000 mm szélességig szállítható 17

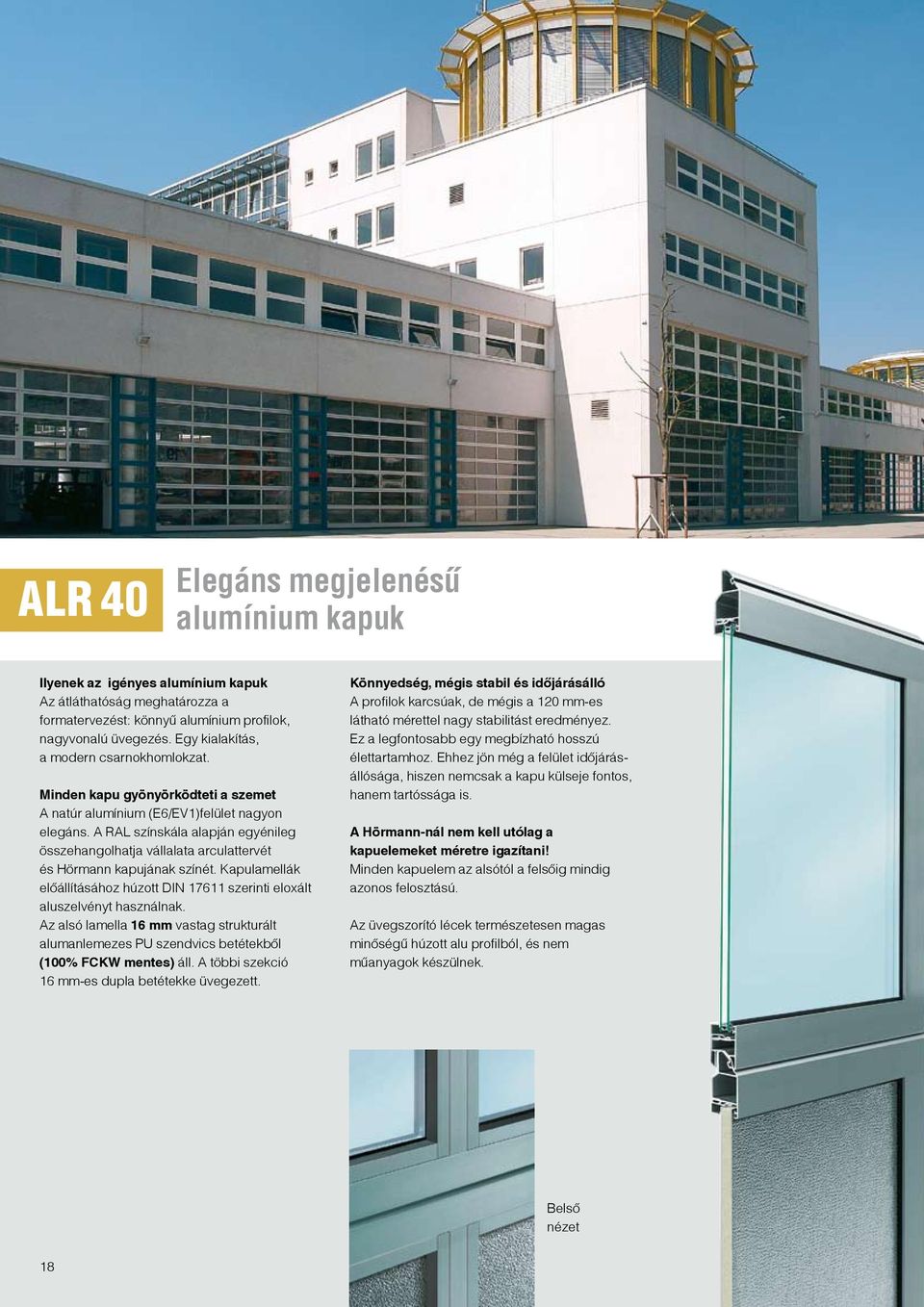

18 ALR 40 Elegáns megjelenésű alumínium kapuk Ilyenek az igényes alumínium kapuk Az átláthatóság meghatározza a formatervezést: könnyű alumínium profilok, nagyvonalú üvegezés. Egy kialakítás, a modern csarnokhomlokzat. Minden kapu gyönyörködteti a szemet A natúr alumínium (E6/EV1)felület nagyon elegáns. A RAL színskála alapján egyénileg összehangolhatja vállalata arculattervét és Hörmann kapujának színét. Kapulamellák előállításához húzott DIN szerinti eloxált aluszelvényt használnak. Az alsó lamella 16 mm vastag strukturált alumanlemezes PU szendvics betétekből (100% FCKW mentes) áll. A többi szekció 16 mm-es dupla betétekke üvegezett. Könnyedség, mégis stabil és időjárásálló A profilok karcsúak, de mégis a 120 mm-es látható mérettel nagy stabilitást eredményez. Ez a legfontosabb egy megbízható hosszú élettartamhoz. Ehhez jön még a felület időjárásállósága, hiszen nemcsak a kapu külseje fontos, hanem tartóssága is. A Hörmann-nál nem kell utólag a kapuelemeket méretre igazítani! Minden kapuelem az alsótól a felsőig mindig azonos felosztású. Az üvegszorító lécek természetesen magas minőségű húzott alu profilból, és nem műanyagok készülnek. Belső nézet 18

19 A modern építészet jellemzői Átláthatóság és könnyed mejelenés Kedvezőbb ár széles üvegmezők esetén N kapukivitelek keskenyebb üvegező mezőkkel (példák) 52 Műszaki adatok Mérettartomány Szélesség 8000 mm Magasság 7000 mm Szélterhelési ellenállás 1) 3. osztály Vízzárás 2) 3. osztály (70 Pa) 5500 mm kapuszélességig standard 52 mm széles osztóbordával mm kapuszélességtől standard 91 mm széles osztóbordával, igény szerint az 5500 mm szélesség alatti kapuk is 91 mm-es osztóbordával rendelhetőek B kapukivitelek szélesebb üvegező mezőkkel (példák) Lágzárás 3) 2. osztály (átjáró ajtóval 1. osztály) Hanggátlás 4) R = 19 db Hőszigetelés az EN 13241szerint, függelék B EN U = 4,2 W/m 2 K* (átjáró ajtóval U = 4,4 W/m 2 K*) *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben 91 Az üveg és a panelbetétek egyéni igény szerinti elrendezése, illetve teljes üvegezés, valamint a széles vagy keskenyebb betétszélességű elrendezés lehetséges Szériában 91 mm-es osztóbordával. Átjáróajtós N üvegmezős kapuk optikai azonosság céljából 91 mm-es osztóprofillal szállíthatók. Alacsony küszöbös átjáróajtós kapu 7000 mm szélességig szállítható 19

20 ALS 40 Alumínium kapu maximális átláthatósággal A nagy felületű teljes üvegezés vonza a tekintetet Már kívülről látszik, miért érdemes belül is körülnézni, és a beáradó fény kellemes légkört biztosít. Ezek az érvek szólnak az új Hörmann kapu mellett, mely keskeny, alumínium szelvényekből és nagy kiterjedésű üvegfelületekből áll. Ideális megoldás autószalonokban, yacht, csónak és lakókocsi kereskedésekben. Az alumínium 10 év után is megtartja eredeti formáját és színét A húzott, DIN szerinti eloxált (E6/EV1) alu nyersprofil igény esetén RAL színskála szerinti felületbevonattal is szállítható. A színes aluprofil alkalmazása segíti az épület arculatának külső, markáns megjelenését. Azonos magasságú betétek valódi biztonsági üvegből A teljes átláthatóságot a Hörmann cég fejlesztői ennél a kaputípusnál a nagy üvegfelülettel, és az azonos magasságú betétekkel érik el.ehhez ragasztott (6 mm-es) biztonsági üveget alkalmaznak, hiszen egy kirakatnak könnyen tisztíthatónak és csillogónak kell lennie. Igény esetén dupla biztonsági üveggel is szállítható (16 mm). Egy stabil szerkezet keskeny alumínium profilokból A 42 mm szelvényméret, és a 120 mm profilszélesség erős stabilitást eredményez, amely szükséges a megbízható üzemeltetéshez mm kapuszélesség felett stabilitási okok miatt egy függőleges osztóborda (91 mm) kerül beépítésre. 20

21 A teljes üvegfelületű kapu vonza az ügyfeleket Kivitelek (példák) Műszaki adatok Mérettartomány Szélesség 5500 mm Magasság 4000 mm Szélterhelési ellenállás 1) 3. osztály Vízzárás 2) 3. osztály (70 Pa) Lágzárás 3) 2. osztály Kialakítás 3330 mm kapuszélességig Hanggátlás 4) R = 19 db Hőszigetelés az EN 13241szerint, függelék B EN U = 6,2 W/m 2 K* *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben Kialakítás 3330 mm kapuszélesség felett föggőleges osztóval (91 mm) 21

22 TAR 40 Alumínium termo kapu a legmagasabb igényekhez igazodik Vonzó külső jó hőszigetelés Nagy átláthatóság, nagy stabilitás, jó hőszigetelési érték, modern formatervezés. Ezek a jellemzik a ezt a magas színvonalú alu kaput. Hosszú időre szóló jó beruházás Az alumínium a garancia az időjárás hatásai ellen, így évtizedekig tartós felületet biztosít. A kapulap elemek DIN szerint natúr eloxáltak (E6/EV1). Egyedi RAL színre kérje ajánlatunkat. Az alsó lamella: 26 mm-es PU strukturált alulemezes szendvicspanel betétekkel (FCKW mentes). A felette lévő lamellák: Üvegezett, 16 mm-es dupla akril betétekkel. Ez a thermo-kombináció eredményezi a jó hőszigetelést. Az erős termo profil Üvegszál erősítésű poliamid hidak gondoskodnak a külső és belső héj hatásos termikus elválasztásról, és a hőhíd elkerüléséről. Az egymást erősítő profilok (42 mm szelvényméret, 120 mm magasság) nagy stabilitást eredményeznek a hosszú élettartamra. Ez a hőhídmentes kapu az építmény állagát is védi. 120 mm 22

23 A legjobb érvek az első osztályú minőség mellett 3xTOP fényáteresztés, átláthatóság és hőszigeteltség Kapukivitelek (példák) 52 Műszaki adatok Mérettartomány Szélesség 7000 mm Magasság 7000 mm Szélterhelési ellenállás 1) 3. osztály Vízzárás 2) 3. osztály (70 Pa) 5500 mm kapuszélességig standard 52 mm széles osztóbordával mm kapuszélességtől standard 91 mm széles osztóbordával, igény szerint az 5500 mm szélesség alatti kapuk is 91 mm-es osztóbordával rendelhetőek Lágzárás 3) 2. osztály (átjáró ajtóval 1. osztály) Hanggátlás 4) R = 19 db Hőszigetelés az EN 13241szerint, függelék B EN U = 3,6 W/m 2 K* (átjáró ajtóval U = 3,8 W/m 2 K*) *Az érték ca. 25 m 2 kapulapfelületre vonatkozik 1) EN 12424; 2) EN 12425; 3) EN 12426; 4) EN Az EN szerinti biztonsági ismérveket, és a teljesítés jellemzőit lásd a oldalon További információkat lásd a tervezői segédletben Szállítható teljes üvegezéssel, vagy egyéni panel és üvegezési elrendezésben is Alacsony küszöbös átjáróajtós kapu 7000 mm szélességig szállítható 23

24 Szekcionált kapuk alacsonyküszöbös átjáróajtóval Alacsony küszöbös átjáróajtó Segítségével személyforgalom esetén nem kell a kaput nyitni, így az átjáró ajtó praktikus megoldás. A Hörmann alacsonyküszöbös átjáróajtós kapu csökkenti a botlásveszélyt, és megkönnyíti a kerekek áthaladását. Gépi mozgatású kapuknál egy VL 2 két szenzoros elölfutó fénysorompó gondoskodik arról, hogy akadály esetén érinkezés nélkül a visszanyitás megtörténjék. ç ç ç ç Az alacsony küszöbös átjáró ajtós Hörmann kapuk bizonyos körülmények között 5500 mm szélességig megfelelnek a menekülő ajtó követelményeinek. Dupla tömítés a talaj és a záróprofil között, valamint a záróprofil és az ajtókeret között. Meglévő kapuk mellé továbbra is tudunk magas küszöbös átjáróajtót szállítani. Ez akkor előnyös, ha a kapu / ajtó nyitási környezetében a talajszint emelkedik. ç ç ç ç Külön állítható a padlótömítés a kapuknál és az ajtónál kiegyenlíti a kisebb talajegyenetlenséget. 24

25 Az alacsony küszöbös átjáró ajtónál a nemesacél küszöb középen 10 mm magas, a széleknél 5 mm, lekerekített mm-nél szélesebb kapuk esetén a küszöb ca. 13 mm magas. Kapu - ajtó optikai azonosság Elegendő hely esetén, a kapu mellett egy azonos optikájú mellékajtó kedvezőbb árú, és biztonságosabb megoldást kínál a személyforgalom és a járműforgalom szétválasztására, menekülő ajtóként pedig az Ön biztonságát növeli. Ezek lehetnek kifelé- vagy befelé nyílóak, illetve a DIN szerint jobbosak vagy balosak. Igény szerint 3-pontos reteszeléssel (nyelv, zár, dupla akadó zárnyelv és biztonsági rozetta). Utólag nem kialakítható. Schlupftüren serienmäßig mit Gleitschienen-Türschließer. Átjáró ajtó és mellékajtó kivitele Minden ajtólap keret húzott, DIN szerinti eloxált alumíniumprofilból készül.felület natúr (E6/EV1). Szériában körbefutó öregedés- és időjárásálló EPDM tömítéssel. ç ç Vasalatok: Bevésőzár hengerzárbetéttel, rozettás kerekített fekete műanyag kilincsgarnitúrával, igény esetén váltógarnitúrával. Alu natúr, nemesacél polírozott, és nemesacél szálcsiszolt kivitelben is szállítható. Felsőajtócsukó Az integrált átjáróajtónál széria a csúszósínes, mellékajtónál felár ellenében. Megbízható ajtóreteszelés megakadályozza a lesüllyedést és a szárny elhúzódását. Ujjbecsípés védelem szériában az átjáró ajtó keretén kívül belül. Végigfutó pántrészek nem feltűnően, az ajtókeretbe integrálva, megakadályozva a becsípődést. 25

26 RAL 9016 fehér RAL 9010 tisztafehér RAL 9007 szürkealumínium // ÚJ RAL 9006 fehéralumínium RAL 9002 szürkésfehér RAL 8028 földbarna RAL 7016 antracit szürke RAL 6005 mohazöld RAL 6002 lombzöld A RAL skála színeiben 14 preferált szín: Duplafalú acéllamelláknál felár nélkül. Használja ki az árelőnyt! A színes kapuk segítenek a vállalati arculatterv kialakításában is A színek egyre nagyobb szerepet kapnak a vállalatok külső, formai megjelenésében. Ezért a Hörmann az ipari kapuit kereken 200 RAL skála szerinti színben szállítja. Sötétebb színeket a duplafalú acéllamelláknál és a hőhídmentes aluprofiloknál kerülni kell, mert erős napsütés a PU-hab elválásához, illetve ívesedéshez vezethet. RAL 5010 enciánkék RAL 5009 azúrkék RAL 5002 ultramarin kék // ÚJ RAL 3000 tűzpiros RAL 1021 repcesárga 26 A szekciós és szendvics üvegezések kerete mindig fekete. Alapvetően nem festettek: a horganyzott tokok, az átjáró ajtó eloxált profiljai, a kapulapmerevítések és az összes vasalat. Mérsékelt színeltérés megengedett. Az ábrázolt színek nyomdai okok miatt nem feltétlenül azonosak a valóságos színekkel. Duplafalú acéllamellás kapuknál az ábrázolt 14 preferált szín esetén a belső oldal törtfehér (RAL 9002). A DPU kapulamellák kívül és belül azonosan lakkozottak.

27 27

28 D típusú lamellaüvegezés túl szűk az átbújáshoz A típusú lamellaüvegezés A fény hasznosítására E típusú lamellaüvegezés alternatíva az alukeret lamellához Szabad átlátás: Műanyag keret: Lamellamagasság: 602 x 132 mm fekete 500,625, 750 mm (SPU kapukhoz) Szabad átlátás: 635 x 245 mm Műanyag keret: fekete (SPU kapukhoz) Horganynyomóöntvény keret: fekete (STE, SPU DPU kapukhoz) Lamellamagasság: 500 mm (STE, DPU kapukhoz) 625, 750 mm (SPU kapukhoz) Szabad átlátás: Műanyag keret: Lamellamagasság: 725 x 370 mm fekete 625, 750 mm (SPU kapukhoz) Használja ki Ön is a fényt, mint alkotóelemet! Az üvegszorító lécek természetesen magas minőségű húzott alu profilból, és nem műanyagból készülnek A betétekkel eldönti, hogy kevesebb vagy több a fény, illetve az átlátás. 3 mm-es műanyag betét átlátszó Horganynyomóöntvény keretes szekciós üvegezéshez, és alukeretes üvegezőlamellához (hőhidas profil) 3 mm-es műanyag betét kristályos Horganynyomóöntvény keretes szekciós üvegezéshez, és alukeretes üvegezőlamellához (hőhidas profil) 6 mm-es átlátszó ragasztott biztonsági üveg alukeretes lamellákhoz (hőhidas profil) 16 mm-es átlátszó biztonsági üveg alukeretes lamellákhoz (hőhidas profil) 16 mm-es gerinclemezes nagyon stabil betét alukeretes üvegezőlamellához (hőhidas és hőhídmentes profil) Terpeszrács horganyzott acél, porszórt Szellőzőkeresztmetszet: a kapufelület 58 %-a alukeretes üvegezőlamellához (hőhidas profil) 28
