Alumínium karosszéria lemezanyagok alakíthatóságának vizsgálata melegalakítási és hőkezelési módszerekkel

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Alumínium karosszéria lemezanyagok alakíthatóságának vizsgálata melegalakítási és hőkezelési módszerekkel"

Anna Kovácsné
8 évvel ezelőtt
Látták:

1 Szalai Szabolcs PhD hallgató, egyetemi tanársegéd Alumínium karosszéria lemezanyagok alakíthatóságának vizsgálata melegalakítási és hőkezelési módszerekkel

2 Tartalom Eszközök bemutatása, vizsgálata Anyagmodellek meghatározása Alakítási tesztek Alakítási szimulációk Következtetések, fejlesztési lehetőségek

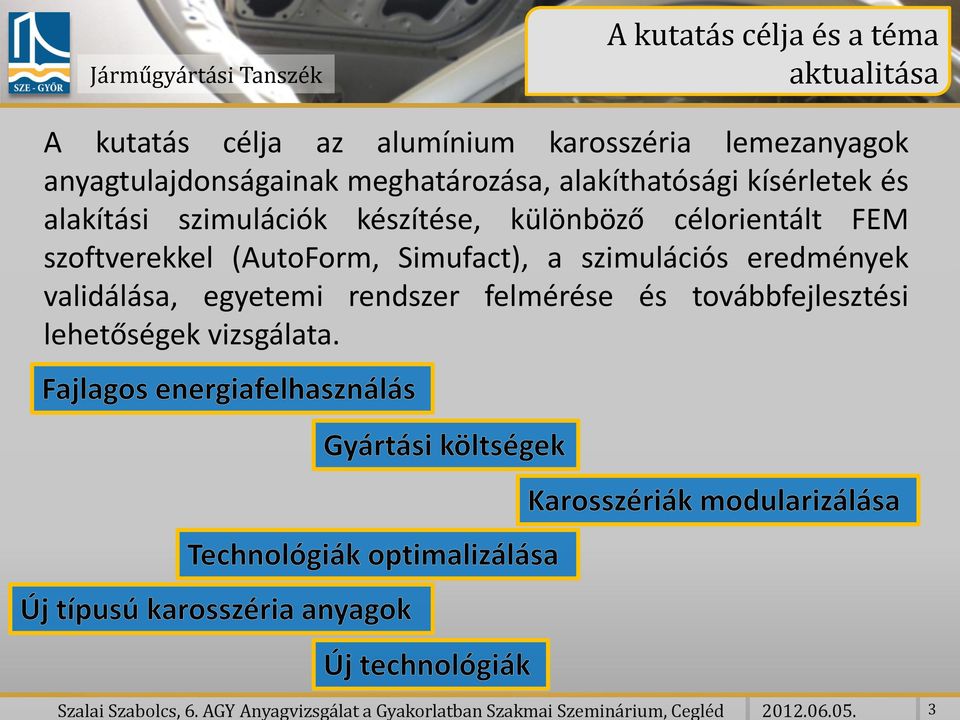

3 A kutatás célja és a téma aktualitása A kutatás célja az alumínium karosszéria lemezanyagok anyagtulajdonságainak meghatározása, alakíthatósági kísérletek és alakítási szimulációk készítése, különböző célorientált FEM szoftverekkel (AutoForm, Simufact), a szimulációs eredmények validálása, egyetemi rendszer felmérése és továbbfejlesztési lehetőségek vizsgálata.

anyagtulajdonságainak meghatározása, alakíthatósági kísérletek és alakítási szimulációk

4 Tartalom A kutatás célja Anyagmodellek meghatározása Alakítási tesztek Alakítási szimulációk Következtetések, fejlesztési lehetőségek

5 Anyagvizsgáló labor Instron kn terhelő erő Bluehill 2 szoftver Klíma kamra ( C) Kemence (max C) Video Extenzométer

6 Lemezelőfűtő kemence LK-X típusú laborkemence 3kW maximális teljesítmény 400x400x100mm munkatér Mikroprocesszoros szabályzás 1100 C maximális hőmérséklet Lemez próbatestek számára megfelelő kialakítás

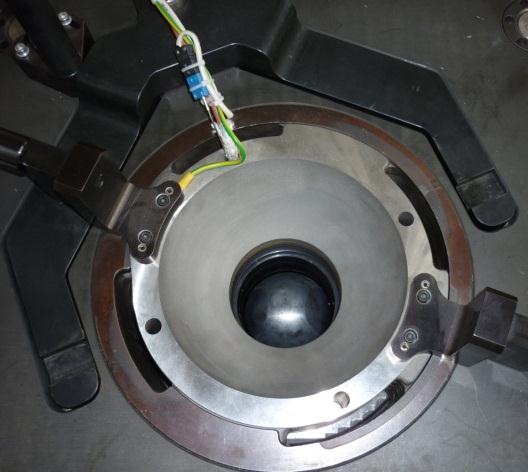

7 Lemezvizsgáló berendezés HIDRAULIKUS LEMEZVIZSGÁLÓ BERENDEZÉS 600 kn mélyhúzó, 400 kn ráncgátló erő Alakváltozás mérés (GOM ARAMIS) Egyetemi fejlesztés Fűthető szerszámelemek 600 C-ig Csészehúzó vizsgálat Nakajima teszt

berendezés fejlesztése magas hőmérsékletű mérésekre: Hőtani szimulációk

8 Lemezvizsgáló berendezés fejlesztése Hidraulikus lemezvizsgáló berendezés fejlesztése magas hőmérsékletű mérésekre: Hőtani szimulációk (ProE) Fűtésrendszer méretezése Új HASCO fűtőpatronok Validációs és teszt mérések Szigetelés fejlesztése Új kameratartó rendszer építése

9 Tartalom A kutatás célja Eszközök bemutatása, vizsgálata Alakítási tesztek Alakítási szimulációk Következtetések, fejlesztési lehetőségek

2012.06.05. 10 Anyagmodellek Szakítóvizsgálatok eredményei Anyag Hengerlési R E p0.

10 Anyagmodellek Szakítóvizsgálatok eredményei Anyag Hengerlési R E p0.2 R m A g A 80 K n r irány [MPa] [MPa] [%] [%] [Mpa] TL100 2mm ,3 153,2 267,5 21,2 26,1 0,23 0, TL100 2mm ,2 145,6 255,7 22,8 26,3 0,23 0, ,3 TL100 2mm ,8 144,2 253,3 22,5 28,6 0,23 0, TL094 1,15mm ,6 148,5 248,9 21,2 25,4 0,22 0, ,6 TL094 1,15mm ,5 143,5 241,7 20,9 24,9 0,22 0, ,7 TL094 1,15mm ,4 141,4 240,2 19,5 22,9 0,22 0,61 418,4

67428,2 145,6 255,7 22,8 26,3 0,23 0,424 448,3 TL100 2mm 90 65560,8 144,2 253,3 22,5 28,6 0,23 0,538 449 TL094 1,15mm 0

11 Tartalom A kutatás célja Eszközök bemutatása, vizsgálata Anyagmodellek meghatározása Alakítási szimulációk Következtetések, fejlesztési lehetőségek

Sorszám Anyag Lemezvastagság Szakadási magasság Szakadási magasság [mm]

12 Alakítási tesztek Referencia mérések Teljes repedésig végzett alakítás Sorszám Anyag Lemezvastagság Szakadási magasság Szakadási magasság [mm] (bélyeg) [mm] (valós) [mm] 1 TL094 1, TL TL TL091 1, TL091 1, TL

13 Alakítási tesztek - Előalakítás

14 Alakítási tesztek - Hőkezelés

tovább alakítással Szakadási Szakadási Javulá LV magasság Előalakítás Sorszám Anyag magasság s [mm] lágyítás nélkül

15 Alakítási tesztek Hőkezelés utáni továbbalakítás Teljes repedésig végzett alakítás előalakítással, lágyítással és tovább alakítással Szakadási Szakadási Javulá LV magasság Előalakítás Sorszám Anyag magasság s [mm] lágyítás nélkül [mm] [mm] [%] [mm] 1 TL ,14 2 TL ,14 3 TL ,33 4 TL ,75 5 TL094 1, ,04 6 TL094 1, ,56 7 TL094 1, ,11 8 TL094 1, ,09

16 Tartalom A kutatás célja Eszközök bemutatása, vizsgálata Anyagmodellek meghatározása Alakítási tesztek Következtetések, fejlesztési lehetőségek

17 MAGASSÁG [mm] Szalai Szabolcs, 6. AGY Anyagvizsgálat a Gyakorlatban Szakmai Szeminárium, Cegléd Alakítási szimulációk Beállítások, validálás MAGASSÁGOK 60,00 50,00 Mérés magasság 40,00 30,00 20,00 10,00 0,00 DARABAZONOSÍTÓ Szimuláció pirosig Lineáris (Mérés magasság) Lineáris (Szimuláció pirosig)

17 Alakítási szimulációk Beállítások, validálás MAGASSÁGOK 60,00 50,00 Mérés magasság 40,00

Lemezvastagság Szakadási magasság Szimulációból mért Eltérés [mm] (valós) [mm] magasság [mm] [%] 1 TL094 1,15 41 39,95-2,62829 2 TL091 2

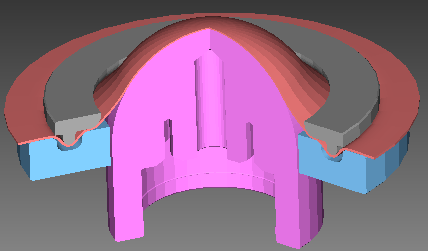

18 Alakítási magasság [mm] Alakítási szimulációk Beállítások, validálás Teljes repedésig végzett alakítás lágyítás nélkül - Validálás Sorszám Anyag Lemezvastagság Szakadási magasság Szimulációból mért Eltérés [mm] (valós) [mm] magasság [mm] [%] 1 TL094 1, ,95-2, TL ,2-6, TL ,11 0, TL091 1, ,9-2, TL091 1, ,9 2, TL ,17 0, A szimulációk validálása ,5 2 Lemezvastagság [mm] Szakadási magasság - Mért Szakadási magasság - Szimulált

19 Alakítási sorba illesztett hőkezelés szimulációs lehetőségei

20 Szimulációk eredmények

21 Magas hőmérsékletű alakítási teszt szimulációk bélyeg lemez környezet Különböző alakítási hőmérsékleteken vizsgáltuk a lemez alakváltozó képességét és a hőmérsékletek alakulását, így validáltuk az AutoForm-ot és ellenőriztük a fűtési rendszer megfelelő működését.

22 Tartalom A kutatás célja Eszközök bemutatása, vizsgálata Anyagmodellek meghatározása Alakítási tesztek Alakítási szimulációk

23 Elért eredmények További kutatások, fejlesztési lehetőségek

24 Köszönöm a figyelmet!
