1 NYUGAT-MAGYARORSZÁGI EGYETEM Erdőmérnöki Kar Erdészeti-műszaki és Környezettechnikai Intézet GÉPTANI TANSZÉK BGF-450 K2 TÍPUSÚ GÖDÖRFÚRÓ (két oldalra kifordítható) 2002.

2 2

3 NYUGAT-MAGYARORSZÁGI EGYETEM, ERDŐMÉRNÖKI KAR ERDÉSZETI-MŰSZAKI ÉS KÖRNYEZETTECHNIKAI INTÉZET GÉPTANI TANSZÉK Tanszékvezető: Dr. Horváth Béla egyetemi tanár H Sopron, Ady Endre út 5. (H Sopron, Pf. 132.) Telefon: 99/ Telefax: 99/ BGF-450 K2 TÍPUSÚ GÖDÖRFÚRÓ (két oldalra kifordítható) Gépesítési információ Sopron,

4 A gépesítési információ készült: a Földművelésügyi és Vidékfejlesztési Minisztérium (Budapest), a Mecseki Erdészeti Rt. (Pécs) és a Bagodi MEZŐGÉP Kft. (Bagod) támogatásával. A kutatást végezte: a Nyugat-magyarországi Egyetem Erdőmérnöki Kara Erdészeti-műszaki és Környezettechnikai Intézetének Géptani Tanszéke. A kutatásban közreműködők: Czupy Imre egyetemi adjunktus, Csalló Rudolf szakoktató, Dr. Horváth Béla egyetemi tanár, intézetigazgató, Juhász Gábor tanszéki mérnök, Major Tamás egyetemi adjunktus. A gépesítési információt írták: Czupy Imre egyetemi adjunktus. Major Tamás egyetemi adjunktus. A sorozatot szerkeszti: Dr. Horváth Béla egyetemi tanár, intézetigazgató. 4

5 TARTALOMJEGYZÉK 1. A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ MŰSZAKI JELLEMZŐI A két oldalra kifordítható gödörfúró termékazonosítói A két oldalra kifordítható gödörfúró rendeltetése A két oldalra kifordítható gödörfúró szerkezeti felépítése A két oldalra kifordítható gödörfúró műszaki adatai A két oldalra kifordítható gödörfúró befoglaló méretei A két oldalra kifordítható gödörfúró szerkezeti méretei Gépváz Hajtószerkezet Fúrótest Hidraulikus berendezés A két oldalra kifordítható gödörfúró üzemeltetési adatai A két oldalra kifordítható gödörfúró szerkezeti egységeinek jellemzése Gépváz Hajtószerkezet Fúrótest Hidraulikus berendezés A két oldalra kifordítható gödörfúró üzemeltetése A két oldalra kifordítható gödörfúró értékelése A gép szerkezeti felépítésére vonatkozó értékelés Az üzemeltető erőgép jellemzése A gép biztonságtechnikai értékelése A gép munkaminőségének értékelése A gép ökonómiai értékelése Teljesítmény-jellemzők Költségelemzés Irodalom Az eddig megjelent gépesítési információk

6 1. A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ MŰSZAKI JEL- LEMZŐI 1.1 A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ TERMÉKAZONOSÍTÓI Típusa: BGF-450 K2; Gyártója és forgalmazója: Referencia helye: Bagodi MEZŐGÉP Mezőgazdasági Gép- és Fémszerkezetgyártó Kft Bagod, Gépállomás u. 9. (Magyarország). Telefon: 92/ Telefax: 92/ BTO száma: Varga Borászati Kft., Badacsonyőrs. 1.2 A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ RENDELTETÉSE A BGF-450 K2 típusú két oldalra kifordítható gödörfúró elsősorban erdészeti, mezőgazdasági és kertészeti üzemekben különböző fafajok ültetése, illetve kerítésoszlopok és egyéb oszlopok felállítása előtt a gödrök kifúrására alkalmas. Előnyösen alkalmazható erdősítések pótlási munkáiban is. Sík és lejtős területeken, előkészített és előkészítetlen talajoknál egyaránt alkalmazható. 1.3 A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ SZERKEZETI FELÉPÍTÉSE A BGF450 K2 típusú két oldalra kifordítható gödörfúró mobil, traktorral üzemeltethető munkagép (1. ábra). Olyan konstrukciójú eszköz, amely szállításnál függesztett, munkavégzés közben pedig a munkavégző elemén keresztül támaszkodik a talajra. A két oldalra kifordítható gödörfúró fő részei: a gépváz; a hajtószerkezet; a fúrótest és a hidraulikus berendezés. 6

7 1. ábra BGF-450 2K típusú két oldalra kifordítható gödörfúró 1.4 A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ MŰSZAKI ADATAI 1.41 A két oldalra kifordítható gödörfúró befoglaló méretei Magasság: 1300 mm. Szállítási magasság: 2500 mm. Szélesség: 1050 mm. Hosszúság: 2800 mm. Tömeg: 260 kg A két oldalra kifordítható gödörfúró szerkezeti méretei 7

8 Gépváz A gépváz: hosszúsága: szélessége: szelvénye: 2800 mm; 1050 mm; 120x60 mm Hajtószerkezet A hajtószerkezet: hosszúsága: 2800 mm; szélessége: 400 mm; magassága: 430 mm. A hajtószerkezet szöghajtóművének: típusa: Walterscheid GT-61H; jellege: szöghajtómű; áttétele: 3,18; hosszúsága: 400 mm; szélessége: 400 mm; magassága: 430 mm Fúrótest A fúrótest: fordulatszáma: 170 min -1 ; kifordítási szöge oldalra: ± 30. A fúrótest fúróspiráljának: átmérője: 180, 250, 350 vagy 450 mm (cserélhető); menetemelkedése: 460 mm; meneteinek száma: 1; bekezdéseinek száma: 2. 8

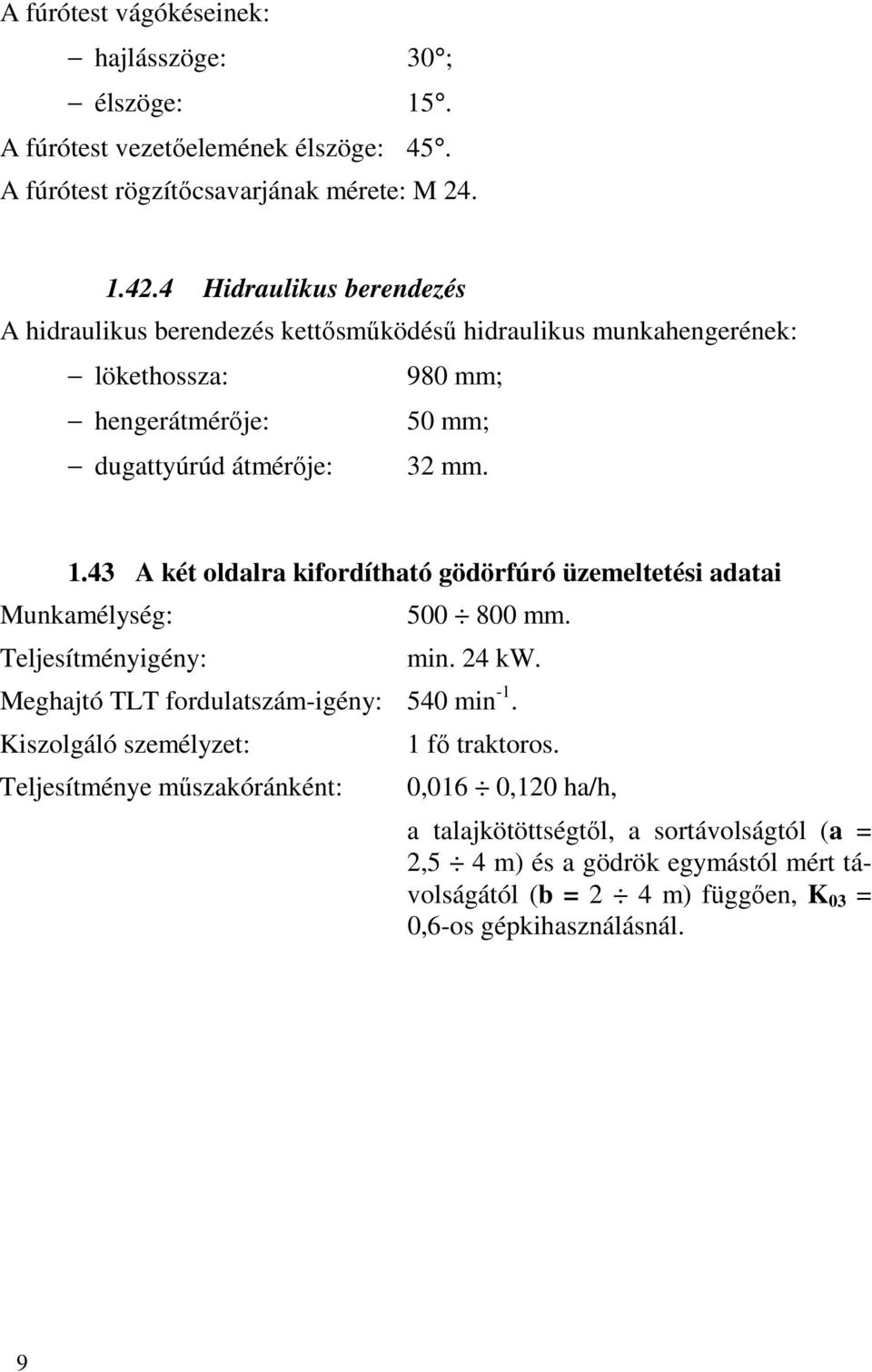

9 A fúrótest vágókéseinek: hajlásszöge: 30 ; élszöge: 15. A fúrótest vezetőelemének élszöge: 45. A fúrótest rögzítőcsavarjának mérete: M Hidraulikus berendezés A hidraulikus berendezés kettősműködésű hidraulikus munkahengerének: lökethossza: 980 mm; hengerátmérője: 50 mm; dugattyúrúd átmérője: 32 mm A két oldalra kifordítható gödörfúró üzemeltetési adatai Munkamélység: Teljesítményigény: mm. min. 24 kw. Meghajtó TLT fordulatszám-igény: 540 min -1. Kiszolgáló személyzet: Teljesítménye műszakóránként: 1 fő traktoros. 0,016 0,120 ha/h, a talajkötöttségtől, a sortávolságtól (a = 2,5 4 m) és a gödrök egymástól mért távolságától (b = 2 4 m) függően, K 03 = 0,6-os gépkihasználásnál. 9

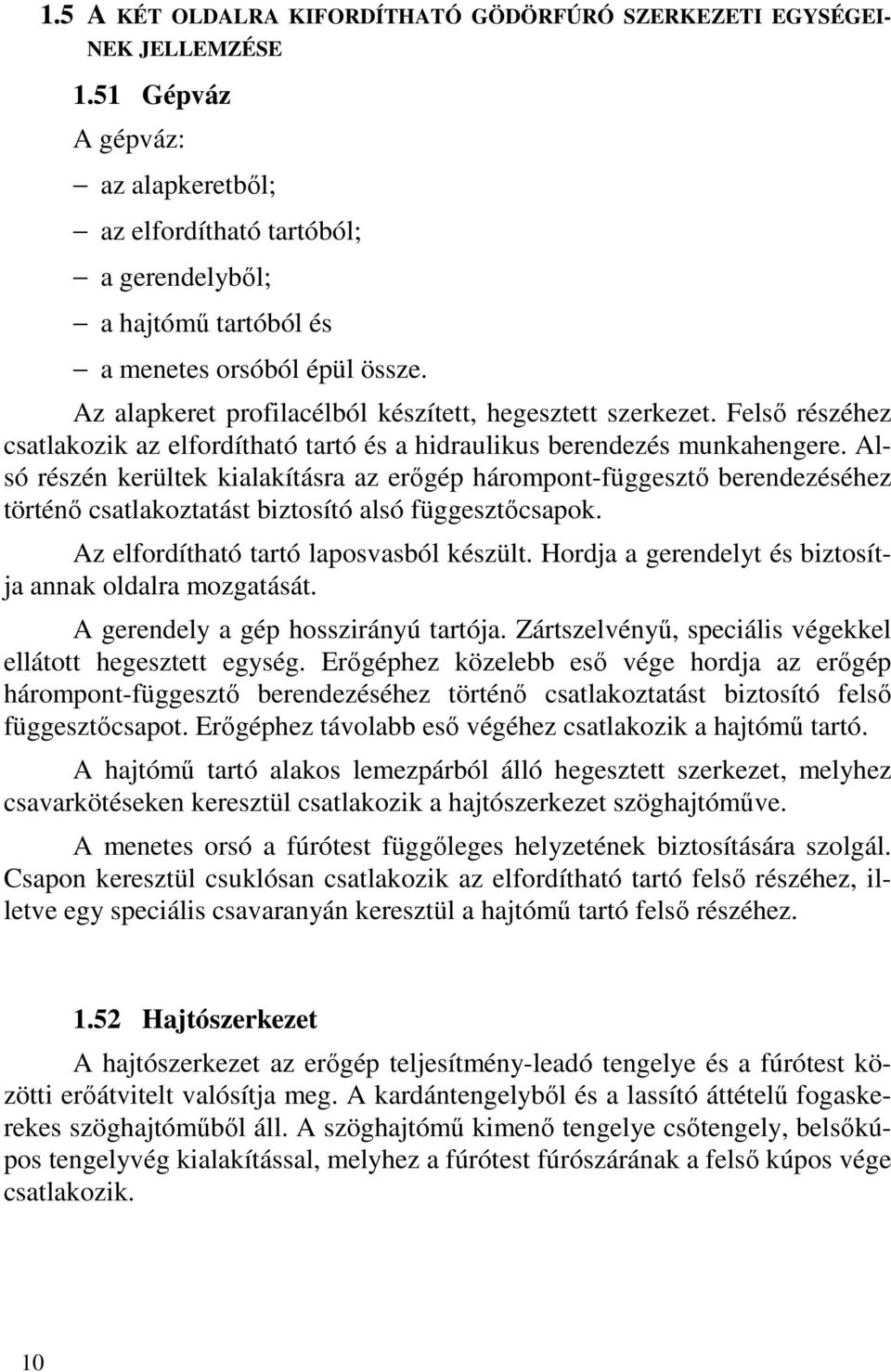

10 1.5 A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ SZERKEZETI EGYSÉGEI- NEK JELLEMZÉSE 1.51 Gépváz A gépváz: az alapkeretből; az elfordítható tartóból; a gerendelyből; a hajtómű tartóból és a menetes orsóból épül össze. Az alapkeret profilacélból készített, hegesztett szerkezet. Felső részéhez csatlakozik az elfordítható tartó és a hidraulikus berendezés munkahengere. Alsó részén kerültek kialakításra az erőgép hárompont-függesztő berendezéséhez történő csatlakoztatást biztosító alsó függesztőcsapok. Az elfordítható tartó laposvasból készült. Hordja a gerendelyt és biztosítja annak oldalra mozgatását. A gerendely a gép hosszirányú tartója. Zártszelvényű, speciális végekkel ellátott hegesztett egység. Erőgéphez közelebb eső vége hordja az erőgép hárompont-függesztő berendezéséhez történő csatlakoztatást biztosító felső függesztőcsapot. Erőgéphez távolabb eső végéhez csatlakozik a hajtómű tartó. A hajtómű tartó alakos lemezpárból álló hegesztett szerkezet, melyhez csavarkötéseken keresztül csatlakozik a hajtószerkezet szöghajtóműve. A menetes orsó a fúrótest függőleges helyzetének biztosítására szolgál. Csapon keresztül csuklósan csatlakozik az elfordítható tartó felső részéhez, illetve egy speciális csavaranyán keresztül a hajtómű tartó felső részéhez Hajtószerkezet A hajtószerkezet az erőgép teljesítmény-leadó tengelye és a fúrótest közötti erőátvitelt valósítja meg. A kardántengelyből és a lassító áttételű fogaskerekes szöghajtóműből áll. A szöghajtómű kimenő tengelye csőtengely, belsőkúpos tengelyvég kialakítással, melyhez a fúrótest fúrószárának a felső kúpos vége csatlakozik. 10

11 1.53 Fúrótest A fúrótest: a fúrószárból; a fúróspirálokból; a vágókésekből; a vezetőelemből és a rögzítőcsavarból áll. A fúrószár acélcső, melynek felső vége kívül kúpos, belül menetes. Külső palástjához hegesztett kötéssel csatlakoznak a fúróspirálok. A két vágókés ekevas csavarokkal rögzíthető a fúróspirálok alsó részéhez hegesztett merevítő lemezekhez. A fúrószár alsó végéhez központosan csatlakozik a közel háromszög alakú, cserélhető vezetőelem. A vezetőelem a fúrótest vezetését, valamint a vágókések által érintetlenül hagyott talajrészek oldalra mozgatását, a fúróspirálok közé késztetését végzi. A fúrószár a felső kúpos végével illeszkedik a szöghajtómű kimenő tengelyéhez. A súrlódásos kúpos csatlakozást a szöghajtómű kimenő csőtengelyén átfutó rögzítőcsavar húzza össze, és két alakzáró köröm teszi biztonságossá Hidraulikus berendezés A hidraulikus berendezés a kettősműködésű hidraulikus munkahengerből és a hozzá csatlakozó hidraulika tömlőkből áll. A hidraulika tömlők az üzemeltető traktor kihelyezett hidraulika csatlakozóit kötik össze a hidraulikus munkahenger két oldalával. A hidraulikus munkahenger működtetése az erőgép hidraulikus rendszeréről történik. 11

12 2. A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ ÜZEMELTETÉ- SE A BGF-450 K2 típusú két oldalra kifordítható gödörfúró üzembe helyezésekor a következő beállításokat kell elvégezni: szintbeállítás; a hidraulikus berendezés csatlakoztatása az erőgéphez; a gödörfúró kifordítása a megfelelő oldalra. A szintbeállítás a traktor függesztőberendezésének segítségével: a felső függesztőkar és az alsó függesztőkarokat tartó rudak hosszának változtatásával végezhető el. A szintbeállítás akkor helyes, ha munkahelyzetben a fúrótest merőleges a talaj felszínére. A hidraulikus berendezés erőgéphez csatlakoztatása a hidraulika tömlők és az erőgép kihelyezett hidraulika csatlakozóinak egyesítését jelenti. Ez gyorscsatlakozó elemek segítségével történik. A szerkezet megfelelő oldalra történő kifordítását úgy végezzük el, hogy változtatjuk a gerendely helyzetét az erőgép hosszanti szimmetriatengelyéhez viszonyítva. A gerendelyt kettősműködésű hidraulikus munkahenger mozdítja el jobbra vagy balra. A két oldalra kifordítható gödörfúró üzemeltetésekor először a szükséges helyzetű kifordítást kell megvalósítani, majd az erőgéppel úgy kell mozogni, hogy a fúrótest vezetőeleme a készítendő gödör középpontjába kerüljön. Ezt követően a fúrótest indításával, majd a traktor függesztőberendezés úszó helyzetének állításával szükség esetén kényszerű lefele mozgatásával történik meg a gödör kifúrása. A gép legfeljebb 2,8 m-es sortávolság esetén alkalmas két gödörsor egy menetben történő kifúrására. A gép kezelését a gépkezelő (traktorvezető) végzi, a traktor kezelőelemek működtetésével. A kifordítható gödörfúrón önálló, üzem közben működtetett kezelőelem nincs. 12

13 3. A KÉT OLDALRA KIFORDÍTHATÓ GÖDÖRFÚRÓ ÉRTÉKELÉSE 3.1 A GÉP SZERKEZETI FELÉPÍTÉSÉRE VONATKOZÓ ÉRTÉKELÉS A BGF-450 K2 típusú két oldalra kifordítható gödörfúró szerkezeti felépítése olyan, hogy biztosítani tudja az alapfunkció ellátását. A gépen a szoros üzemi megfigyelés alatt a következő meghibásodások fordultak elő: a fúróspirál végén lévő vágókések 40 üzemóra után elkoptak; a harmadik felfüggesztési ponton a csavar elszakadt. Javasolható a további gyártás során, hogy a harmadik felfüggesztési ponton az eddiginél nagyobb szilárdságú csavar rögzítse a gépet. 3.2 AZ ÜZEMELTETŐ ERŐGÉP JELLEMZÉSE Az BGF-450 K2 típusú két oldalra kifordítható gödörfúró üzemeltetéséhez olyan traktor szükséges, amely: rendelkezik az MSZ ISO 730-1:1993. számú szabvány szerinti hárompontos függesztőberendezéssel; nyomtávolsága 1500 mm körüli; teljesítménye legalább 24 kw; min. 14 kn-os vonóerő-osztályba tartozik; TLT fordulatszáma 540 min -1 ; legalább akkora tömegű és olyan tömegeloszlású, hogy a munkagép függesztésekor a gépcsoport hosszirányú stabilitása megfelelő. A munkagépet a vizsgálatok alatt Deutz Fhar 80 típusú traktorral (vonóerő osztály: 14 kn) üzemeltették, mely alkalmas volt a feladat ellátására. Alkalmasak továbbá a két oldalra kifordítható gödörfúró üzemeltetéséhez a középkategóriájú MTZ típusú traktorok is. 13

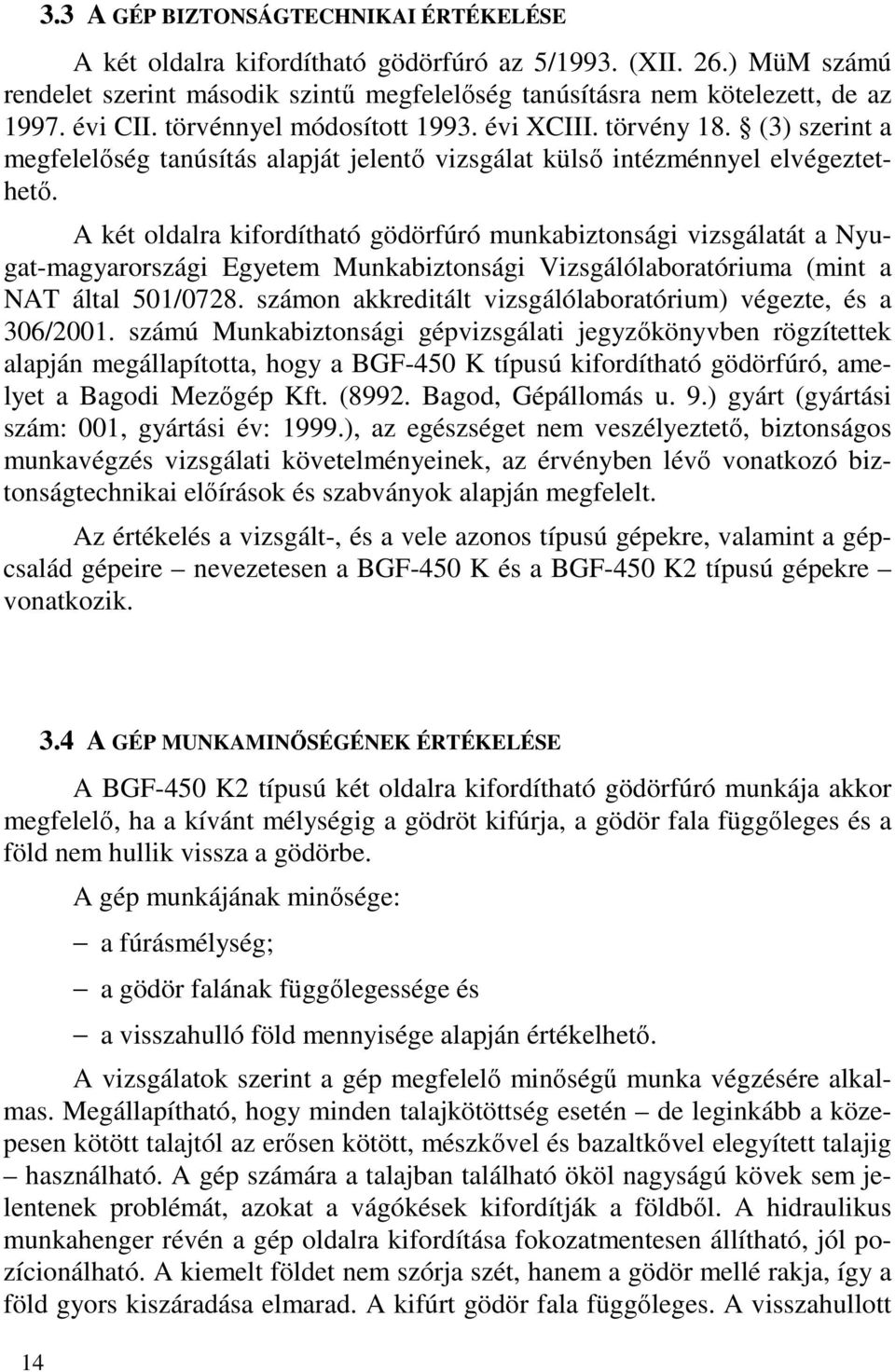

14 3.3 A GÉP BIZTONSÁGTECHNIKAI ÉRTÉKELÉSE A két oldalra kifordítható gödörfúró az 5/1993. (XII. 26.) MüM számú rendelet szerint második szintű megfelelőség tanúsításra nem kötelezett, de az évi CII. törvénnyel módosított évi XCIII. törvény 18. (3) szerint a megfelelőség tanúsítás alapját jelentő vizsgálat külső intézménnyel elvégeztethető. A két oldalra kifordítható gödörfúró munkabiztonsági vizsgálatát a Nyugat-magyarországi Egyetem Munkabiztonsági Vizsgálólaboratóriuma (mint a NAT által 501/0728. számon akkreditált vizsgálólaboratórium) végezte, és a 306/2001. számú Munkabiztonsági gépvizsgálati jegyzőkönyvben rögzítettek alapján megállapította, hogy a BGF-450 K típusú kifordítható gödörfúró, amelyet a Bagodi Mezőgép Kft. (8992. Bagod, Gépállomás u. 9.) gyárt (gyártási szám: 001, gyártási év: 1999.), az egészséget nem veszélyeztető, biztonságos munkavégzés vizsgálati követelményeinek, az érvényben lévő vonatkozó biztonságtechnikai előírások és szabványok alapján megfelelt. Az értékelés a vizsgált-, és a vele azonos típusú gépekre, valamint a gépcsalád gépeire nevezetesen a BGF-450 K és a BGF-450 K2 típusú gépekre vonatkozik A GÉP MUNKAMINŐSÉGÉNEK ÉRTÉKELÉSE A BGF-450 K2 típusú két oldalra kifordítható gödörfúró munkája akkor megfelelő, ha a kívánt mélységig a gödröt kifúrja, a gödör fala függőleges és a föld nem hullik vissza a gödörbe. A gép munkájának minősége: a fúrásmélység; a gödör falának függőlegessége és a visszahulló föld mennyisége alapján értékelhető. A vizsgálatok szerint a gép megfelelő minőségű munka végzésére alkalmas. Megállapítható, hogy minden talajkötöttség esetén de leginkább a közepesen kötött talajtól az erősen kötött, mészkővel és bazaltkővel elegyített talajig használható. A gép számára a talajban található ököl nagyságú kövek sem jelentenek problémát, azokat a vágókések kifordítják a földből. A hidraulikus munkahenger révén a gép oldalra kifordítása fokozatmentesen állítható, jól pozícionálható. A kiemelt földet nem szórja szét, hanem a gödör mellé rakja, így a föld gyors kiszáradása elmarad. A kifúrt gödör fala függőleges. A visszahullott

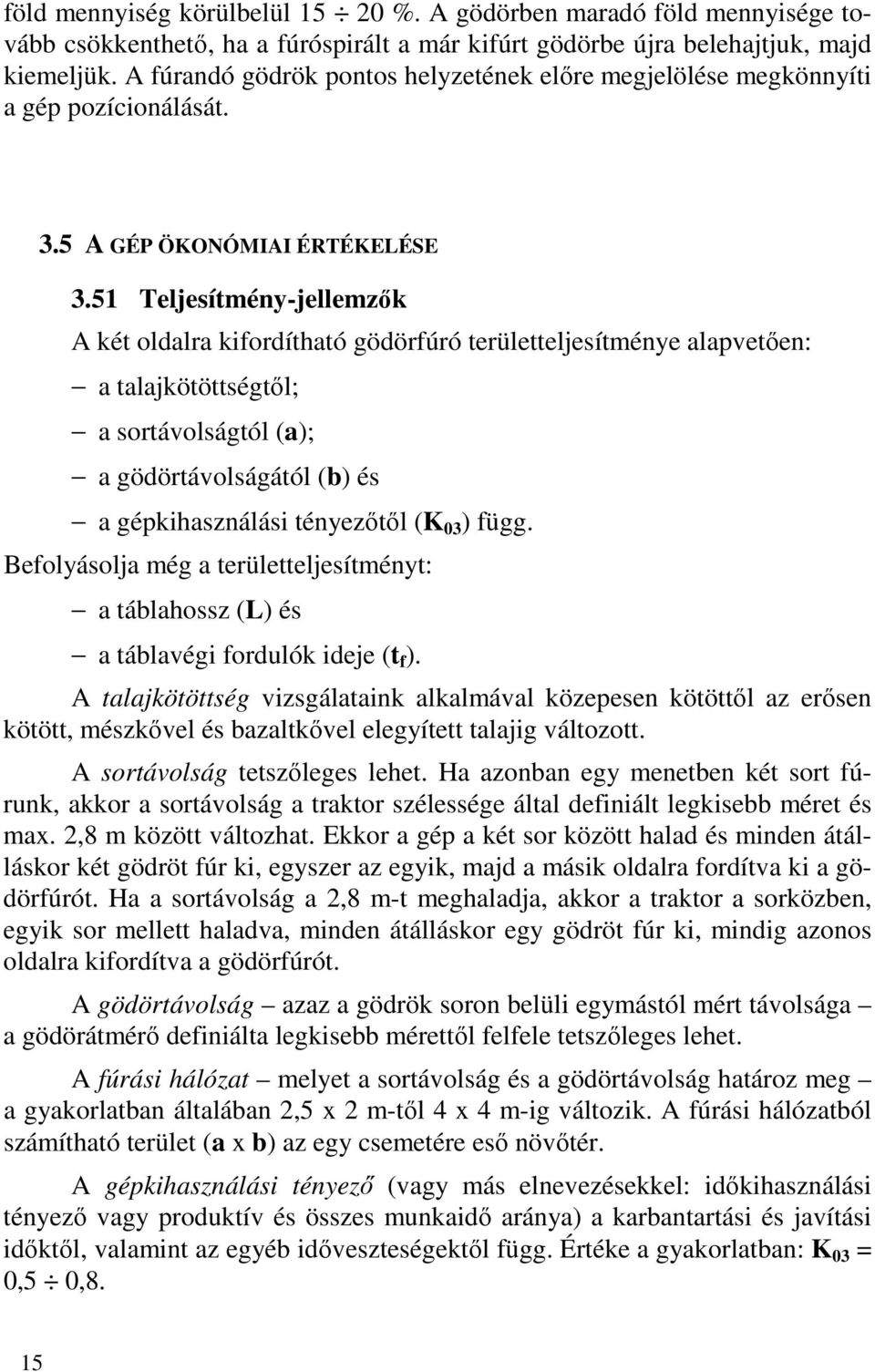

15 föld mennyiség körülbelül %. A gödörben maradó föld mennyisége tovább csökkenthető, ha a fúróspirált a már kifúrt gödörbe újra belehajtjuk, majd kiemeljük. A fúrandó gödrök pontos helyzetének előre megjelölése megkönnyíti a gép pozícionálását. 3.5 A GÉP ÖKONÓMIAI ÉRTÉKELÉSE 3.51 Teljesítmény-jellemzők A két oldalra kifordítható gödörfúró területteljesítménye alapvetően: a talajkötöttségtől; a sortávolságtól (a); a gödörtávolságától (b) és a gépkihasználási tényezőtől (K 03 ) függ. Befolyásolja még a területteljesítményt: a táblahossz (L) és a táblavégi fordulók ideje (t f ). A talajkötöttség vizsgálataink alkalmával közepesen kötöttől az erősen kötött, mészkővel és bazaltkővel elegyített talajig változott. A sortávolság tetszőleges lehet. Ha azonban egy menetben két sort fúrunk, akkor a sortávolság a traktor szélessége által definiált legkisebb méret és max. 2,8 m között változhat. Ekkor a gép a két sor között halad és minden átálláskor két gödröt fúr ki, egyszer az egyik, majd a másik oldalra fordítva ki a gödörfúrót. Ha a sortávolság a 2,8 m-t meghaladja, akkor a traktor a sorközben, egyik sor mellett haladva, minden átálláskor egy gödröt fúr ki, mindig azonos oldalra kifordítva a gödörfúrót. A gödörtávolság azaz a gödrök soron belüli egymástól mért távolsága a gödörátmérő definiálta legkisebb mérettől felfele tetszőleges lehet. A fúrási hálózat melyet a sortávolság és a gödörtávolság határoz meg a gyakorlatban általában 2,5 x 2 m-től 4 x 4 m-ig változik. A fúrási hálózatból számítható terület (a x b) az egy csemetére eső növőtér. A gépkihasználási tényező (vagy más elnevezésekkel: időkihasználási tényező vagy produktív és összes munkaidő aránya) a karbantartási és javítási időktől, valamint az egyéb időveszteségektől függ. Értéke a gyakorlatban: K 03 = 0,5 0,8. 15

16 A táblahossz értéke a gyakorlatban m közötti, de mert befolyásoló hatása a területteljesítményre másodlagos, megengedhető az átlagos értékkel (L = 200 m) történő elemzés. Ha a táblahossz 50 %-kal eltér az átlagos értéktől, akkor megközelítőleg 10 %-kal változik a területteljesítmény. A táblavégi fordulók ideje méréseink szerint 0,6 1,4 min közötti, de mert befolyásoló hatása a területteljesítményre másodlagos, megengedhető az átlagos értékkel (t f = 1 min) történő elemzés. A két oldalra kifordítható gödörfúróval elérhető produktív idő alatti-, és műszakidő alatti területteljesítmények a befolyásoló tényezők: a talajkötöttség; a sortávolság (a = 2,5 4 m); a gödörtávolság (b = 2 4 m) és a gépkihasználási tényező (K 03 = 0,5 0,8) függvényében az 1. táblázat szerintiek, kapcsolatukat pedig a 2. ábra szemlélteti. 16

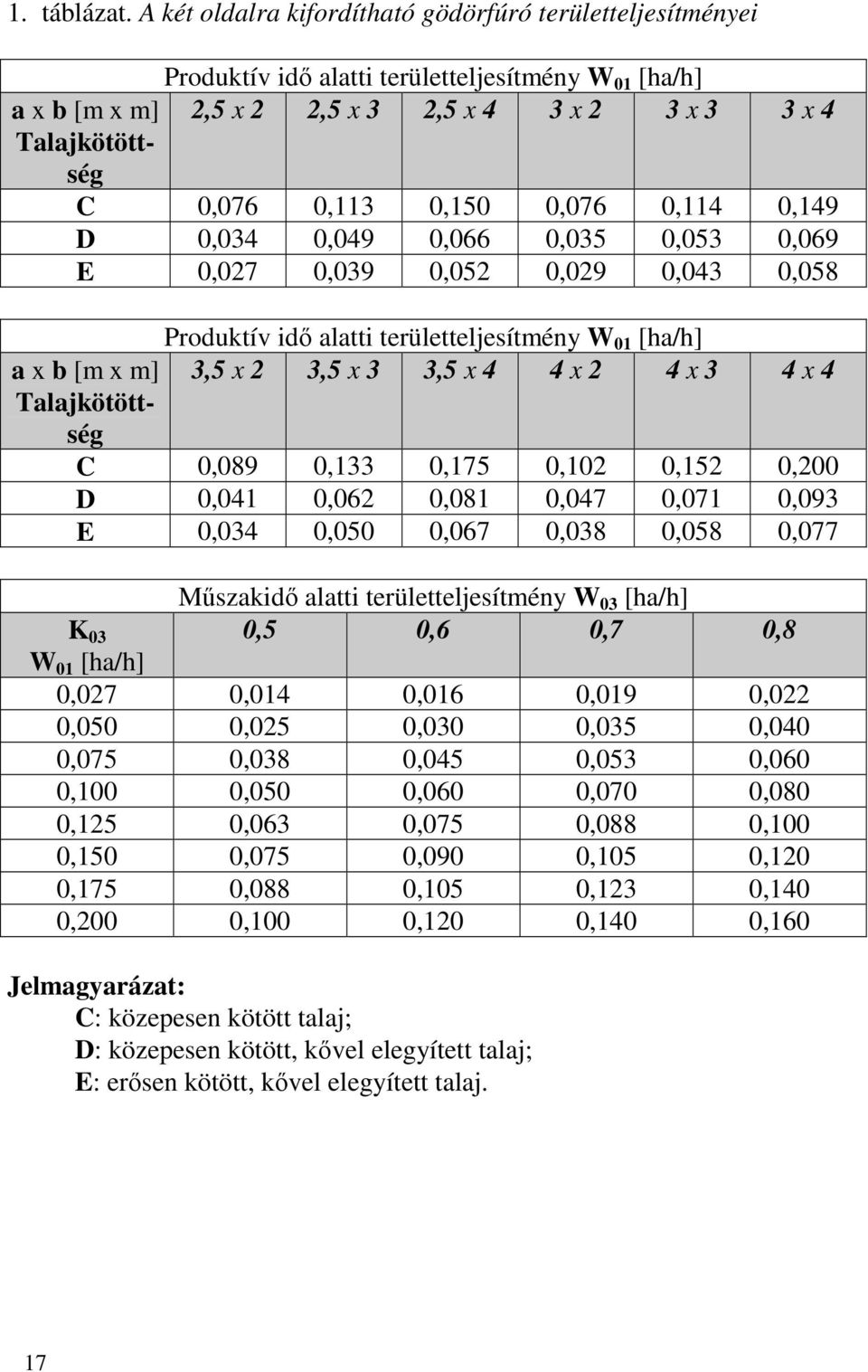

17 1. táblázat. A két oldalra kifordítható gödörfúró területteljesítményei a x b [m x m] Talajkötöttség Produktív idő alatti területteljesítmény W 01 [ha/h] 2,5 x 2 2,5 x 3 2,5 x 4 3 x 2 3 x 3 3 x 4 C 0,076 0,113 0,150 0,076 0,114 0,149 D 0,034 0,049 0,066 0,035 0,053 0,069 E 0,027 0,039 0,052 0,029 0,043 0,058 a x b [m x m] Talajkötöttség Produktív idő alatti területteljesítmény W 01 [ha/h] 3,5 x 2 3,5 x 3 3,5 x 4 4 x 2 4 x 3 4 x 4 C 0,089 0,133 0,175 0,102 0,152 0,200 D 0,041 0,062 0,081 0,047 0,071 0,093 E 0,034 0,050 0,067 0,038 0,058 0,077 Műszakidő alatti területteljesítmény W 03 [ha/h] K 03 0,5 0,6 0,7 0,8 W 01 [ha/h] 0,027 0,014 0,016 0,019 0,022 0,050 0,025 0,030 0,035 0,040 0,075 0,038 0,045 0,053 0,060 0,100 0,050 0,060 0,070 0,080 0,125 0,063 0,075 0,088 0,100 0,150 0,075 0,090 0,105 0,120 0,175 0,088 0,105 0,123 0,140 0,200 0,100 0,120 0,140 0,160 Jelmagyarázat: C: közepesen kötött talaj; D: közepesen kötött, kővel elegyített talaj; E: erősen kötött, kővel elegyített talaj. 17

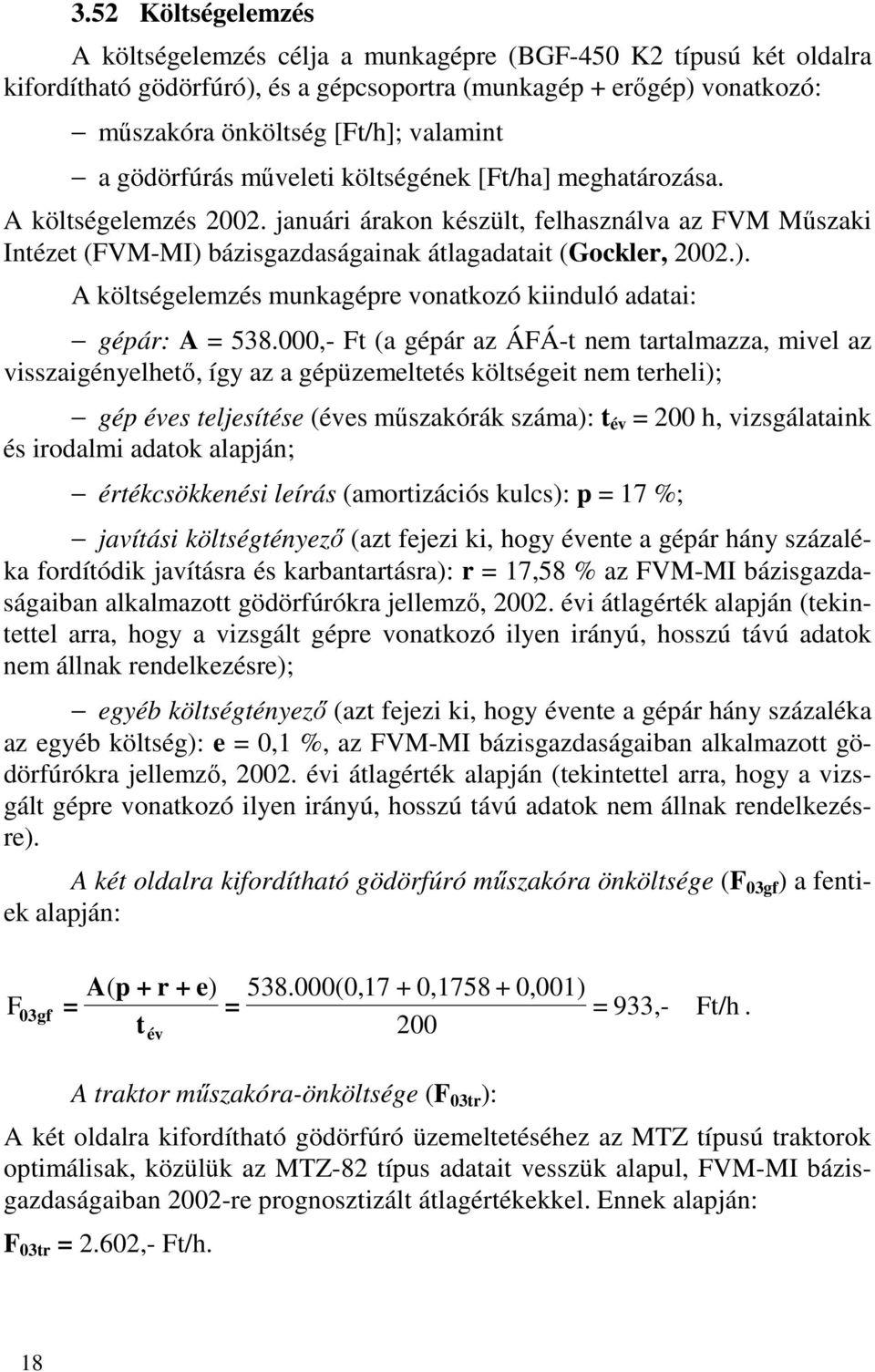

18 3.52 Költségelemzés A költségelemzés célja a munkagépre (BGF-450 K2 típusú két oldalra kifordítható gödörfúró), és a gépcsoportra (munkagép + erőgép) vonatkozó: műszakóra önköltség [Ft/h]; valamint a gödörfúrás műveleti költségének [Ft/ha] meghatározása. A költségelemzés januári árakon készült, felhasználva az FVM Műszaki Intézet (FVM-MI) bázisgazdaságainak átlagadatait (Gockler, 2002.). A költségelemzés munkagépre vonatkozó kiinduló adatai: gépár: A = ,- Ft (a gépár az ÁFÁ-t nem tartalmazza, mivel az visszaigényelhető, így az a gépüzemeltetés költségeit nem terheli); gép éves teljesítése (éves műszakórák száma): t év = 200 h, vizsgálataink és irodalmi adatok alapján; értékcsökkenési leírás (amortizációs kulcs): p = 17 %; javítási költségtényező (azt fejezi ki, hogy évente a gépár hány százaléka fordítódik javításra és karbantartásra): r = 17,58 % az FVM-MI bázisgazdaságaiban alkalmazott gödörfúrókra jellemző, évi átlagérték alapján (tekintettel arra, hogy a vizsgált gépre vonatkozó ilyen irányú, hosszú távú adatok nem állnak rendelkezésre); egyéb költségtényező (azt fejezi ki, hogy évente a gépár hány százaléka az egyéb költség): e = 0,1 %, az FVM-MI bázisgazdaságaiban alkalmazott gödörfúrókra jellemző, évi átlagérték alapján (tekintettel arra, hogy a vizsgált gépre vonatkozó ilyen irányú, hosszú távú adatok nem állnak rendelkezésre). A két oldalra kifordítható gödörfúró műszakóra önköltsége (F 03gf ) a fentiek alapján: A( p + r + e) F 03gf = = t év (0,17 + 0, ,001) 200 = 933,- Ft/h. A traktor műszakóra-önköltsége (F 03tr ): A két oldalra kifordítható gödörfúró üzemeltetéséhez az MTZ típusú traktorok optimálisak, közülük az MTZ-82 típus adatait vesszük alapul, FVM-MI bázisgazdaságaiban 2002-re prognosztizált átlagértékekkel. Ennek alapján: F 03tr = 2.602,- Ft/h. 18

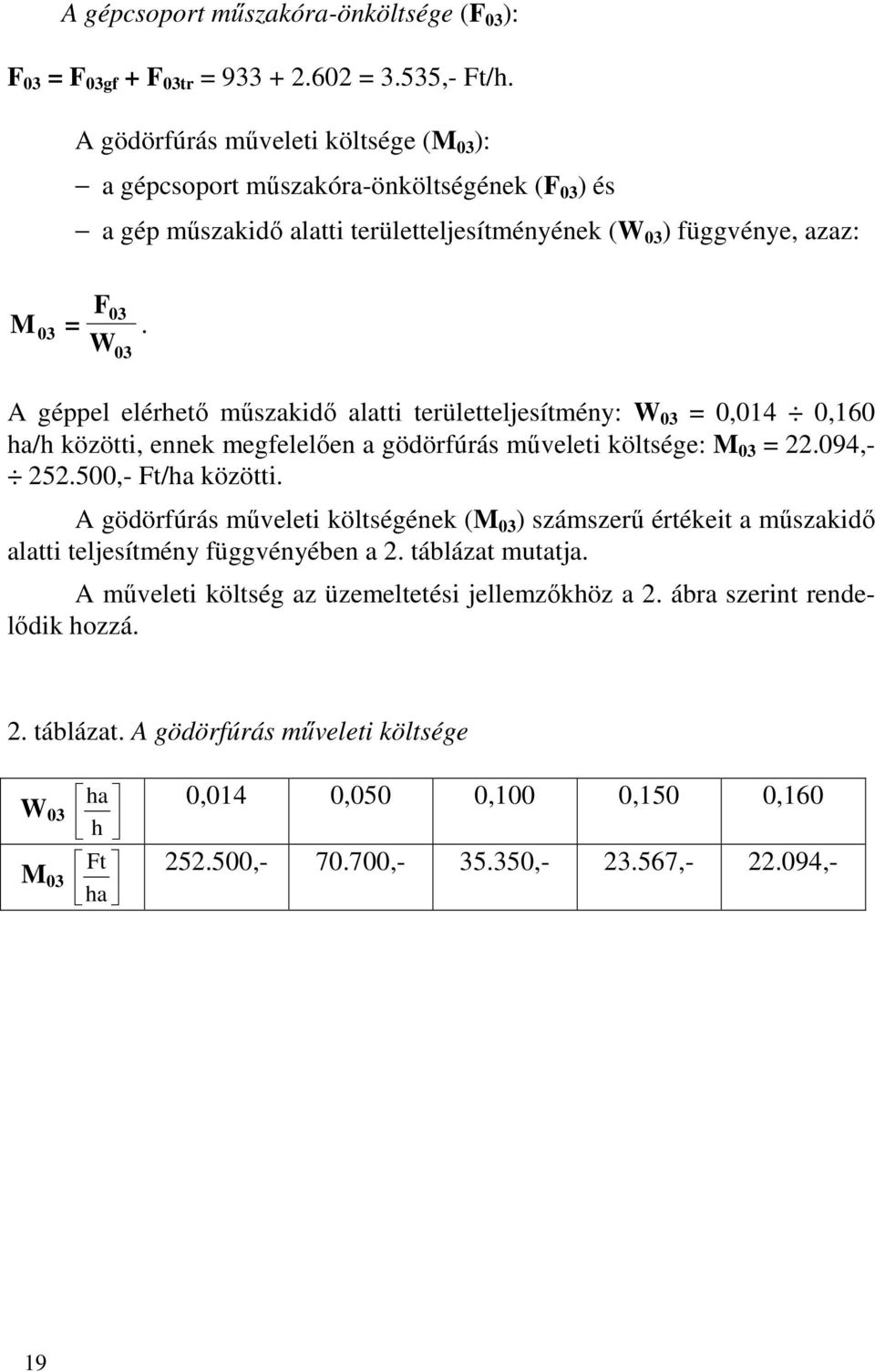

19 A gépcsoport műszakóra-önköltsége (F 03 ): F 03 = F 03gf + F 03tr = = 3.535,- Ft/h. A gödörfúrás műveleti költsége (M 03 ): a gépcsoport műszakóra-önköltségének (F 03 ) és a gép műszakidő alatti területteljesítményének (W 03 ) függvénye, azaz: F03 M 03 =. W 03 A géppel elérhető műszakidő alatti területteljesítmény: W 03 = 0,014 0,160 ha/h közötti, ennek megfelelően a gödörfúrás műveleti költsége: M 03 = , ,- Ft/ha közötti. A gödörfúrás műveleti költségének (M 03 ) számszerű értékeit a műszakidő alatti teljesítmény függvényében a 2. táblázat mutatja. A műveleti költség az üzemeltetési jellemzőkhöz a 2. ábra szerint rendelődik hozzá. 2. táblázat. A gödörfúrás műveleti költsége W 03 M 03 ha 0,014 0,050 0,100 0,150 0,160 h ha Ft , , , , ,- 19

20 2. ábra A két oldalra kifordítható gödörfúró területteljesítményei és a gödörfúrás műveleti költsége 20

21 4. IRODALOM Gockler L. (2002): Mezőgazdasági gépek ára és költsége 2001-ben. Mezőgazdasági gépüzemeltetés. 1. szám. 40 p. Horváth B. (2000): Az erdészeti gépesítés helyzete és fejlesztési tendenciái. Soproni Egyetem Tudományos Közleményei, Sopron : Horváth B. (2000): Erdészeti gépfejlesztés és gyártás. Erdőgazdaság és Faipar, 2:8. In. Magyar Mezőgazdaság,

22 5. AZ EDDIG MEGJELENT GÉPESÍTÉSI INFORMÁCIÓK SR-8 kihordó (Dr. Horváth B. - Dr. Pirkhoffer J.). 2. ETB-2 erdészeti tárcsa (Spingár P.). 3. ERZ-1 erdészeti zúzó (Czupy I.). 4. EFE-1 pásztakészítő eke (Dr. Horváth B.) ALV-1 ágyásalávágó (Dr. Horváth B.). 6. ETL-3 erdészeti talajlazító (Czupy I. - Dr. Horváth B.). 7. BPG-600 pásztázógép (Dr. Horváth B. - Spingár P.). 8. Függesztőberendezések LKT típusú erdészeti traktorokhoz (Dr. Horváth B. - Vargovics J.). 9. VTZ-1 vízszintes tengelyű zúzó (Major T.) CASE POCLAIN 1188 CK tuskózógép (Czupy I. - Dr. Horváth B. - Major T.) JAVO Mini töltőgép (konténerezőgép) (Czupy I. - Dr. Horváth B. - Major T.). 12. JAVO Standard töltőgép (konténerezőgép) (Czupy I. - Dr. Horváth B. - Major T.). 13. RÁBA FA / LOGLIFT F60S erdészeti tehergépkocsi (Dr. Horváth B. - Juhász G.). 14. ETS-2 erdészeti sorközművelő tárcsa (Major T.) Hazai gyártású erdészeti gépek (Czupy I. - Dr. Horváth B. - Juhász G. - Major T.). 16. EGEDAL-COMBI típusú vetőgép (Major T. - Marosi A.). 22 Kiadja: a Nyugat-magyarországi Egyetem EMKI Géptani Tanszéke. Felelős kiadó: Dr. Horváth Béla. Készült a Lővér Print Kft. (Sopron) nyomdaüzemében. Felelős vezető: Priszinger Imre. Megjelent 450 példányban.
