1 Tartozékok Funkció Kérjük ellenőrizze az alábbi, mellékelt tartozékok meglétét. Távvezérlő x 1 RCA kábel (2-2 tűs) x 1 SRS WOW a hangkép méretének kiterjesztésével javítja a tömörített és tömörítetlen hang dinamikus hangteljesítményét és mély, telt basszus hangzást teremt. Tartalomjegyzék Oldal Általános információk Talp tüske x 4 (hossz: 25 mm) Talp korong x 4 Elektromos hálózati csatlakozókábel x 1 Hálózati adapter x 1 (RADPAA061AWZZ) Anyacsavar (Talp tüske + Anyacsavar) x 4 (hossz: 30 mm) Fali tartó konzol x 2 Fúrási mintalap x 1 Megjegyzés: A mellékelt adapter eltérő lehet az ábrán láthatótól. Általános információk Biztonsági előírások Kezelőszervek és kijelzők A készülék előkészítése A hangszóró előkészítése A hangszóró elhelyezése Biztonságos rögzítés A hangszóró csatlakoztatása a TV-hez Csatlakoztatás az elektromos hálózathoz Távvezérlő Alapfunkciók Általános beállítások Referenciák Hibakeresési segédlet Karbantartás Hibajelzések és figyelmeztetések Műszaki adatok HU-1

2 Biztonsági előírások Általános jellemzők Kérjük győződjön meg arról, hogy a készülék jól szellőző helyen áll és az oldalai és a teteje legalább 10 cm-re van minden más tárgytól. 10 cm 10 cm 10 cm A hangszórót stabil, vízszintes és rázkódásmentes felületen használja! Óvja a hangszórót a következőktől: közvetlen napfény, erős mágneses mező, túlzott por, nedvesség, és elektromos zajt keltő elektronikus/elektromos berendezések (számítógép, fax, stb.). Ne helyezzen semmit a hangszóró tetejére! Ne használja a hangszórót nyirkos helyen, 60 C feletti, vagy szélsőségesen alacsony hőmérsékleten! Ha a rendszer nem működik megfelelően, húzza ki a hálózati csatlakozókábelt a fali konnektorból. Dugja vissza a hálózati csatlakozót, majd kapcsolja be a készüléket. Elektromos vihar esetén biztonsági okokból húzza ki a készüléket a konnektorból! A hálózati kábelt a csatlakozónál fogva húzza ki a fali konnektorból. Ha a kábelt húzza, a belső vezetékek megsérülhetnek. A készülék tápkábele az elektromos hálózatból való eltávolításra szolgál és mindig hozzáférhetőnek kell lennie. Ne távolítsa el a külső burkolatot, mert áramütést okozhat! A készülék belső javítását bízza a helyi SHARP szervizre! A készüléket csak 5 C és 35 C közötti hőmérsékleten használja! Az állandó szellőzés érdekében ne takarja le a szellőzőnyílásokat semmilyen tárggyal, például újsággal, terítővel, függönnyel, stb. Ne helyezzen nyílt lángforrást, például égő gyertyát a készülékre! Ne feledkezzen el az elhasznált elemek tárolásának környezetvédelmi szempontjairól. A készüléket mérsékelt éghajlaton való használatra tervezték. Figyelmeztetés: A hangszórót csak a rajta feltüntetett feszültségen használja! A feltüntetettnél magasabb feszültségen való használat veszélyes és tüzet, vagy más, sérüléssel járó balesetet okozhat. A SHARP nem vállalja a felelősséget semmilyen kárért, amely a hangszórónak a feltüntetettől eltérő feszültségen való használatából ered. A tartozék hálózati adapter nem tartalmaz a felhasználó által javítható részeket. A burkolatot soha ne távolítsa el, hacsak nem rendelkezik megfelelő képesítéssel. A készülék veszélyes feszültség alatt van, mindig húzza ki a hálózati dugaszt az aljzatból bármilyen szervizelési tevékenység előtt, illetve amikor hosszabb ideig nem használja a készüléket. A HT-SB300 modellhez mellékelt hálózati adaptert ne használja más készülékekkel! Soha se használjon a mellékelt hálózati adapteren kívül másik adaptert. Ellenkező esetben problémák vagy veszélyek merülhetnek fel. Hangerő szabályozás A beállított hangerő függ a hangsugárzó hatásfokától, helyzetétől és egyéb más tényezőktől. Tanácsos elkerülni az erős hangsugárzást, mely a készülék magas hangerőre állított bekapcsolásával, illetve a folyamatos magas hangerőn való hallgatásánál fordul elő. Általános információk HU-2

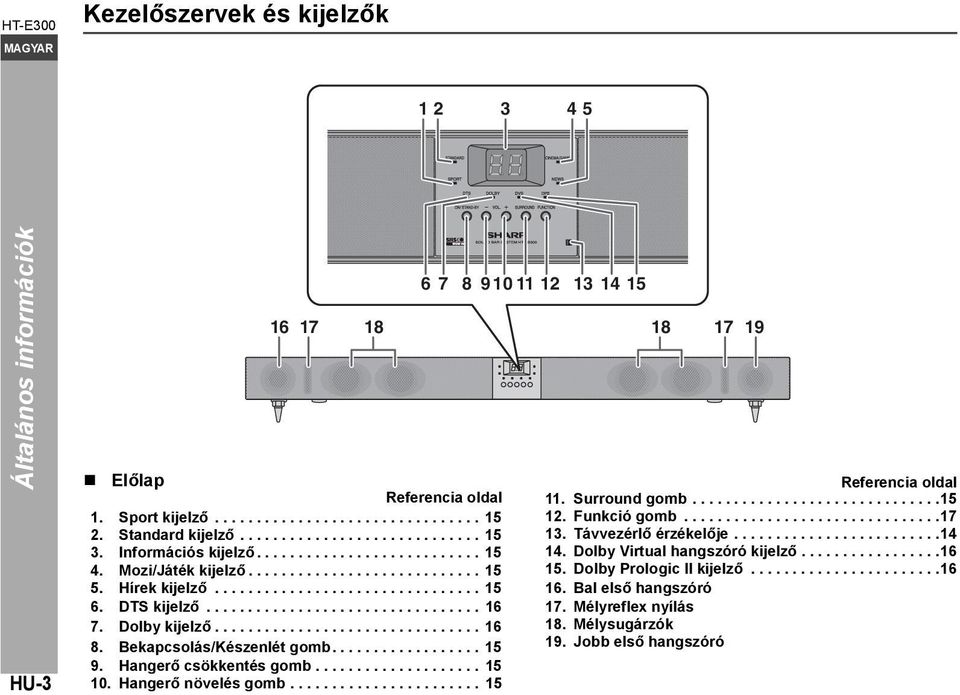

3 Kezelőszervek és kijelzők Általános információk HU-3 Előlap Referencia oldal 1. Sport kijelző Standard kijelző Információs kijelző Mozi/Játék kijelző Hírek kijelző DTS kijelző Dolby kijelző Bekapcsolás/Készenlét gomb Hangerő csökkentés gomb Hangerő növelés gomb Referencia oldal 11. Surround gomb Funkció gomb Távvezérlő érzékelője Dolby Virtual hangszóró kijelző Dolby Prologic II kijelző Bal első hangszóró 17. Mélyreflex nyílás 18. Mélysugárzók 19. Jobb első hangszóró

4 LINE IN 2 RIGHT LEFT LINE IN Hátlap Referencia oldal 1. Audió vonal bemenet 2 csatlakozó Vonal bemenet 1 csatlakozók DC IN csatlakozó Koaxiális digitális audió bemenet csatlakozó Optikai digitális audió bemenet csatlakozó Mélysugárzó előkimeneti csatlakozó Általános információk HU-4

5 Általános információk HU-5 Kezelőszervek és kijelzők (folytatás) Távvezérlő Elemtartó Műanyag fólia Megjegyzés: A távvezérlő használata előtt, kérjük távolítsa el a műanyag borítást az elemtartóról. Távvezérlő Referencia oldal 1. Távvezérlő jeladó Dolby Virtual hangszóró gomb Mozi/Játék gomb Standard gomb Hangerő növelés gomb Mélysugárzó szintjének csökkentése gomb Hangerő csökkentés gomb Mély/magas hangok gomb TV vezérlő gombok Bekapcsolás/Készenlét gomb Sport gomb Hírek gomb Mélysugárzó szintjének növelése gomb Fényerő szabályozó gomb Elnémítás gomb Vonal bemenet (Line) gomb Digital 1 gomb Digital 2 gomb TV vezérlő gombok (csak SHARP TV): Bekapcsolás/ Készenlét gomb Hangerő növelés és csökkentés gombok Be- vagy készenlétbe kapcsolja a TV-t. Növeli és csökkenti a TV hangerejét. Bemenet választó gomb (TV) Csatorna váltás fel és le gombok Nyomja meg a gombot a bemeneti forrás váltáshoz. Fel/le váltja a TV csatornákat. Megjegyzések: Néhány SHARP TV modell esetében nem működhet. SHARP TV távvezérlőjével nem irányítható a HT-SB300 rendszer.

6 A hangszóró előkészítése Győződjön meg róla, hogy kihúzta az elektromos tápkábelt, mielőtt megkezdené a hangszóró telepítését, vagy helyzetének megváltoztatását. Válasszon a három telepítési módból a kívánt elhelyezési mód szerint. Talptüskéket használva A mellékelt, két eltérő méretű talptüske közül választhat: 25 mm és 30 mm. Használja az anyacsavarokat (a 30 mm-es talptüskéken vannak rögzítve), akár a 25 mm-es vagy a 30 mm-es talptüskéket alkalmazza. A talptüskék és az anyacsavarok beállításával vízszintesre állíthatja a hangszórót. 2. opció 1. opció Figyelmeztetés: Ha a talptüskéket fényezett vagy csúszós felületű asztalon, például üveg borítású polcon használja, ragassza a talpkorongokat a talptüskék aljára az elcsúszás megakadályozása érdekében. Talpkorongokat használva 2. opció 1. opció Az ábrán látható módon helyezze fel a talpkorongokat Megjegyzés: Az 1. opció vagy a 2. opció az eltérő LCD TV állványokon alapuló talpkorong helyét jelöli. A készülék előkészítése Szorítsa meg az összes talptüskét az ábrán látható módon Megjegyzések: Az 1. opció vagy a 2. opció az eltérő LCD TV állványokon alapuló talptüske helyét jelöli. A talptüskék felhelyezésekor helyezze a hangszórót párnázott vagy puha felületre a sérülések elkerülése érdekében. HU-6

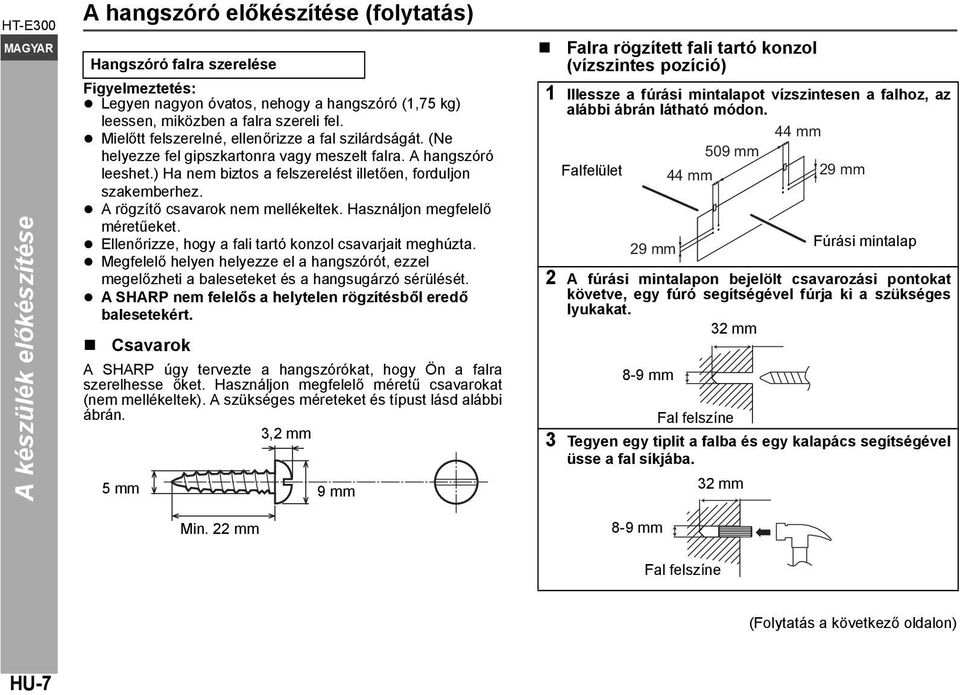

7 A készülék előkészítése A hangszóró előkészítése (folytatás) Hangszóró falra szerelése Figyelmeztetés: Legyen nagyon óvatos, nehogy a hangszóró (1,75 kg) leessen, miközben a falra szereli fel. Mielőtt felszerelné, ellenőrizze a fal szilárdságát. (Ne helyezze fel gipszkartonra vagy meszelt falra. A hangszóró leeshet.) Ha nem biztos a felszerelést illetően, forduljon szakemberhez. A rögzítő csavarok nem mellékeltek. Használjon megfelelő méretűeket. Ellenőrizze, hogy a fali tartó konzol csavarjait meghúzta. Megfelelő helyen helyezze el a hangszórót, ezzel megelőzheti a baleseteket és a hangsugárzó sérülését. A SHARP nem felelős a helytelen rögzítésből eredő balesetekért. Csavarok A SHARP úgy tervezte a hangszórókat, hogy Ön a falra szerelhesse őket. Használjon megfelelő méretű csavarokat (nem mellékeltek). A szükséges méreteket és típust lásd alábbi ábrán. 3,2 mm 5 mm Min. 22 mm 9 mm Falra rögzített fali tartó konzol (vízszintes pozíció) 1 Illessze a fúrási mintalapot vízszintesen a falhoz, az alábbi ábrán látható módon. 44 mm 509 mm Falfelület 44 mm 29 mm Fúrási mintalap 29 mm 2 A fúrási mintalapon bejelölt csavarozási pontokat követve, egy fúró segítségével fúrja ki a szükséges lyukakat. 32 mm 8-9 mm Fal felszíne 3 Tegyen egy tiplit a falba és egy kalapács segítségével üsse a fal síkjába. 8-9 mm 32 mm Fal felszíne (Folytatás a következő oldalon) HU-7

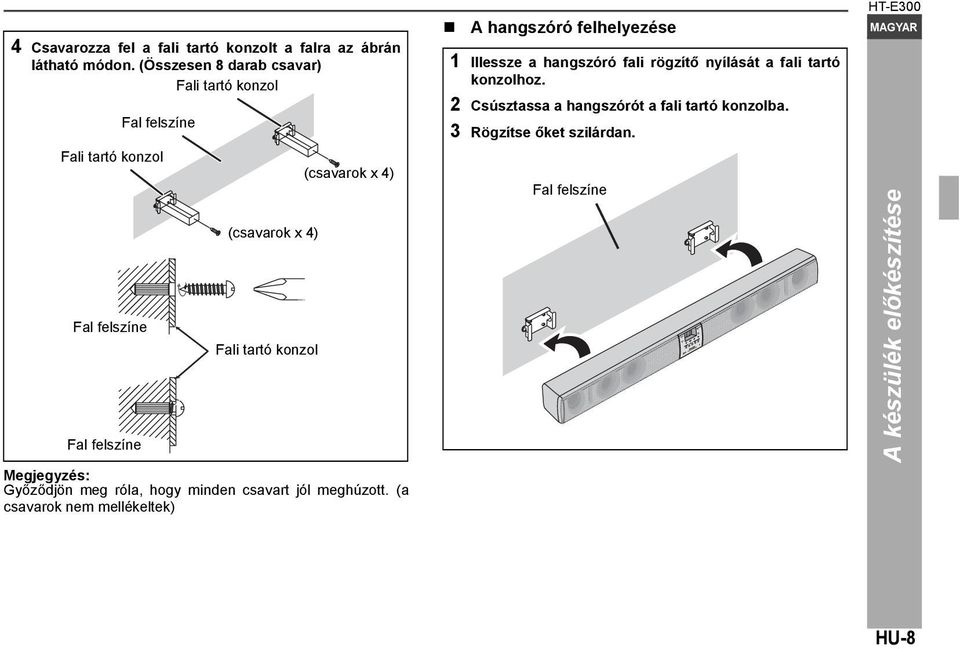

8 4 Csavarozza fel a fali tartó konzolt a falra az ábrán látható módon. (Összesen 8 darab csavar) Fali tartó konzol Fal felszíne Fali tartó konzol Fal felszíne Fal felszíne (csavarok x 4) Fali tartó konzol (csavarok x 4) Megjegyzés: Győződjön meg róla, hogy minden csavart jól meghúzott. (a csavarok nem mellékeltek) A hangszóró felhelyezése 1 Illessze a hangszóró fali rögzítő nyílását a fali tartó konzolhoz. 2 Csúsztassa a hangszórót a fali tartó konzolba. 3 Rögzítse őket szilárdan. Fal felszíne A készülék előkészítése HU-8

9 A készülék előkészítése A hangszóró elhelyezése Telepítési ábra: Videomagnó Helyezze el a hangszórót az ábrán látható módon. Megjegyzések: Mivel a hangszóróból érkező hang mindenirányú (omni), a hangszórót bárhová elhelyezheti. Azonban ajánlott a hangszórót a TV-készülékhez olyan közel helyezni, amennyire csak lehetséges. A hangszóró előlapja nem levehető. Figyelmeztetés: Ne változtassa meg a hangszóró elhelyezését, ha a hangszóró be van kapcsolva. Ne álljon vagy üljön a hangszóróra, mert megsérülhet! TV DVD-lejátszó Más mélynyomó láda használata Csatlakoztathat egy erősítővel ellátott subwoofer ládát a SUBWOOFER PRE OUT csatlakozóhoz. Audió kábel (kereskedelmi forgalomban kapható) Hangsugárzó Audió jel Audió bemeneti csatlakozóhoz Mélysugárzó pre out KIMENETI csatlakozó Kereskedelmi forgalomban kapható mélysugárzó (beépített erősítő) Megjegyzés: Nem bocsát ki hangot a mélynyomó láda, ha nem rendelkezik beépített erősítővel. HU-9

10 Biztonságos rögzítés Biztonsági rögzítő kábelek (nem tartozék) megakadályozzák, hogy a hangszóró leessen az asztalról. A hangszóró csatlakoztatása a TV-hez Figyelmeztetés: Kapcsolja ki az összes készüléket csatlakoztatás előtt. Rádióvevő egyéb audió rendszerekhez Zajos vételt okozhat, ha az antennát a hangszóró hálózati csatlakozókábeléhez közel helyezi el. A jobb vétel érdekében helyezze távolabb az antennát a hangszórótól. Megjegyzések: A TV-hez való csatlakoztatáshoz kizárólag a LINE IN 1 csatlakozót vagy az AUDIO LINE IN 2 csatlakozót használja. A csatlakoztatás módját ellenőrizze a készülék használati útmutatójában. Teljesen dugja be a csatlakozókat a zavaros kép vagy zajok elkerülése érdekében. A készülék előkészítése Az ábrán látható módon hurkolja be a rögzítő kábeleket (nem mellékelt) a lyukba és kötözze a kábeleket az LCD TV állványához. HU-10

11 LINE IN 2 RIGHT LEFT LINE IN 1 LINE IN 2 RIGHT LEFT LINE IN 1 A készülék előkészítése A hangszóró csatlakoztatása a TV-hez (folytatás) Csatlakoztatás a TV-hez Ha a TV/monitor rendelkezik audio kimenettel, csatlakoztassa a hangszóró hátulján található LINE IN 1 csatlakozókhoz. LINE IN 1 funkció kiválasztása: Hangszórón: Nyomja meg többször a FUNCTION gombot, amíg az L1 felirat meg nem jelenik. Távvezérlőn: Nyomja meg többször a LINE gombot, amíg az L1 felirat meg nem jelenik. TV RCA kábel (mellékelt) Hangsugárzó Audió kimeneti csatlakozókhoz Ferritmag LINE IN 1 csatlakozókhoz Csatlakoztatás TV-hez (Fejhallgató csatlakozóval) Ha a TV/monitor rendelkezik fejhallgató csatlakozóval, csatlakoztassa a hangszóró hátulján található LINE IN 2 csatlakozókhoz. LINE IN 2 funkció kiválasztása: Hangszórón: Nyomja meg többször a FUNCTION gombot, amíg az L2 felirat meg nem jelenik a kijelzőn. Távvezérlőn: Nyomja meg többször a LINE gombot, amíg az L2 felirat meg nem jelenik a kijelzőn. TV Audió kábel (nem tartozék) HEADPHONE Fejhallgató csatlakozóhoz AUDIO LINE IN 2 csatlakozóhoz HU-11 Megjegyzés: Győződjön meg róla, hogy a ferrit végződésű RCA kábelt a hangszóró LINE IN 1 csatlakozójához köti hozzá. Hangsugárzó Megjegyzések: Ha a TV hangereje folyamatosan alacsony, a hangszóró automatikusan kikapcsol. Növelje a TV hangerejét, hogy élvezhesse azt a hangszórón keresztül. Ha a hangszóró hangereje folyamatosan nagyon magas, a hangszóró elnémul, majd 3 másodperc múlva újra megszólal.

12 Digitális erősítő csatlakoztatása, stb. Csatlakoztatás digitális erősítőhöz optikai digitális audió kábelt vagy koaxiális digitális audió kábelt használva. DIGITAL 1 (koaxiális bemenet) vagy DIGITAL 2 (optikai bemenet) funkció kiválasztása: Hangszórón: Nyomja meg többször a FUNCTION gombot, amíg a d1 vagy d2 kijelzés meg nem jelenik. Távvezérlőn: Nyomja meg a DIGITAL 1 vagy a DIGITAL 2 gombot és megjelenik a d1 vagy a d2 kijelzés. Koaxiális digitális audió kimeneti csatlakozóhoz TV-hez (videóhoz) Koaxiális digitális audió kábel (kereskedelemben kapható) Koaxiális bemeneti csatlakozóhoz Hangsugárzó Audió jel Optikai digitális audió kábel (kereskedelem ben kapható) Megjegyzés: Optikai digitális kábellel történő csatlakoztatáskor, a digitális tuner digitális kimenetét állítsa PCM-re. Tájékozódjon a digitális tuner használati útmutatójából. Audió jel Optikai digitális audió kimeneti csatlakozóhoz Optikai bemeneti csatlakozóhoz A készülék előkészítése HU-12

13 LINE IN 2 RIGHT LEFT LINE IN 1 A készülék előkészítése Csatlakoztatás az elektromos hálózathoz Miután leellenőrizte, hogy minden csatlakoztatás megfelelően történt meg, csatlakoztassa az elektromos tápvezetéket az elektromos bemeneti csatlakozóhoz, majd a fali csatlakozóhoz. Hálózati adapter használatával 1 Dugja be a váltóáramú vezetéket az adapterbe. 2 Dugja be az adapter kábelét a hangszóró DC IN csatlakozójába. 3 Dugja be a váltóáramú vezetéket a fali csatlakozóba. A Készenléti (STAND-BY) kijelző VÖRÖS-re vált váltóáramhoz történő csatlakoztatáskor. A kijelző ZÖLD-re vált, ha bekapcsolják a rendszert. Adapter kábel DC IN csatlakozó (egyenáram 12 V) Elektromos tápkábel Fali csatlakozóaljzat 1 ( V ~ 50/60 Hz) 3 Hálózati adapter Megjegyzések: Húzza ki a hálózati adaptert a fali csatlakozóból, ha hosszabb ideig nem kívánja használni a hangszórót. Csak a mellékelt hálózati adaptert használja. Más adapter használata áramütést vagy tüzet okozhat. 2 HU-13

14 Távvezérlő Az elem behelyezése 1 Helyezzen egy tűt a lyukba az ábrán látható módon és húzza el a nyíl irányába az elemtartó kinyitásához. Távvezérlő hátlapja 2 Távolítsa el a használt elemet az elemtartóból, illesszen be egy új elemet és csúsztassa vissza az elemtartót a távvezérlőbe. Elemtartó Elem típusa Lezáró fül Polaritás (+) jel Tüske Pozitív (+) oldal felfelé Figyelmeztetés: Ne használjon tölthető elemeket (nikkel-kadmium elem, stb.)! Az elemek nem megfelelő cseréje robbanásveszélyhez vezethet. Csak azonos vagy megfelelő elemre cserélje ki az elhasználtakat. Ne tegye ki (a csomagolásban vagy a távirányítóban lévő) elemeket túlzott hőnek, például közvetlen napfénynek, nyílt lángnak vagy hasonlónak! Az elem nem megfelelő behelyezése hibás működéshez vezethet. Használatra vonatkozó megjegyzések: Ha a készülék már csak közelről irányítható vagy bizonytalan a működése, cserélje ki az elemet. Szerezzen be egy CR 2025, lítium gombelemet. Rendszeresen tisztítsa meg puha törlőruhával a távvezérlő jeladóját és a hangszórón lévő érzékelőt. Ne érje a hangszóró távvezérlő érzékelőjét erős fény, mert ez hibás működést okozhat. Ilyenkor változtasson a megvilágításon vagy a hangszóró elhelyezésén. A távvezérlőt védje a nedvességtől, hőtől, ütéstől és rázkódástól! A távvezérlő ellenőrzése Irányítsa a távvezérlőt közvetlenül a hangszóró érzékelőjére. A távvezérlő a lent jelzett hatótávolságon belül használható: Nyomja meg az ON/STAND-BY gombot. Bekapcsolódik a hangszóró? Ha igen, akkor már élvezheti is hangsugárzóját. Távvezérlő érzékelője A készülék előkészítése Az elemek használatához kapcsolódó biztonsági előírások: Ha hosszabb időn át nem használja a hangszórót, távolítsa el az elemeket. Így megelőzi az elemszivárgás okozta esetleges károkat ,2 m - 6 m HU-14

15 Alapfunkciók HU-15 Általános beállítások Készülék bekapcsolása Nyomja meg a ON/STAND-BY gombot. A tápellátás kijelző zöldre vált. Ha nem kapcsol be a készülék, ellenőrizze, hogy jól dugta be a tápkábelt. A hangszóró készenléti módba kapcsolása: Nyomja meg újból az ON/STAND-BY gombot. A STAND-BY kijelző pirosra vált. Kijelző fényerejének beállítása Nyomja meg a DIMMER gombot a kijelző és a hang mód kijelző fényerejének beállításához. Hangzás mód kijelző és általános kijelző fényes Hangzás mód kijelző és általános kijelző tompított Hangzás mód kijelző és általános kijelző ki van kapcsolva. Bármelyik gombot megnyomva a kijelző 3 másodpercre világos lesz. A hangerő automatikus felerősítése Ha a hangszórót 40-es vagy magasabb hangerőn ki- és bekapcsolja, a hangerő 20-as fokozaton szólal meg, és fokozatosan erősödik fel az utolsó beállított szintre. Hangerő szabályozás Szabályozás a hangszórón: Nyomja meg a hangerő növelés gombot (VOL. +) a hangerő szintjének emeléséhez, és nyomja meg a hangerő csökkentése gombot (VOL. ) a hangerő szintjének csökkentéséhez. Szabályozás távvezérlővel: Nyomja meg a VOLUME + gombot a hangerő növeléséhez és a VOLUME gombot a csökkentéséhez. Elnémítás Időlegesen elnémíthatja a hangszórót a távvezérlő MUTE gombjának megnyomásával. Nyomja meg újból a hangerő visszaállításához. Beállított hangzásmód Szabályozás a főegységen: A SURROUND gomb megnyomására, az éppen beállított mód kijelzője világít. Másik módra váltáshoz nyomja meg többször a SURROUND gombot, amíg a kívánt hangzásmód kijelzője nem világít. Szabályozás távvezérlővel: Nyomja meg a kívánt hangzásmód gombját a távvezérlőn. STANDARD SPORT STANDARD CINEMA/GAME SPORT NEWS CINEMA/GAME NEWS WOW HD funkció kikapcsolva WOW HD funkció filmekhez/játékok hanghatásaihoz bekapcsolva WOW HD funkció sportközvetítésekhez bekapcsolva WOW HD funkció hírekhez bekapcsolva

16 Dolby Virtual Speaker (DVS) hangzásmód A Dolby Virtual Speaker (DVS) virtuális térhatású hangzást teremt 2.1 csatornás hangszóróval, amely azonban az 5.1 csatornás hangzáshoz hasonlítható. Amikor a DVS módot bekapcsolja ( ON ) a 2 csatornás sztereó jelnél, a Dolby Pro Logic II rendszer a jelet 5.1 csatornássá konvertálja virtuális hanghatást teremtve. Nyomja meg a DVS gombot. A Dolby Virtual Speaker kijelző kigyullad. Megjegyzések: Monó jelekből nem lehet térhatású hangzást teremteni. A jel típusától függően a DVS hanghatás esetleg nem elérhető (a Dolby Virtual Speaker kijelző villog). Ebben az esetben kapcsolja ki ( OFF ) a DVS módot. Doly Virtual Speaker funkció többcsatornáshoz ON hasonló hanghatást nyújt. A mozi (cinema) módhoz hasonlítva, a mélyhangok szintje némileg alacsonyabb. A Dolby Pro Logic II kijelző világít, ha 2 csatornás hangjeleket észlel a készülék. DVS módot csak a távvezérlővel kapcsolhatja be. Ha bekapcsolja a DVS módot, WOW HD mód automatikusan kikapcsol. A DVS mód kikapcsolható a beállított hangzásmód gombok bármelyikének lenyomásával. A termék a Dolby Digital rendszert és a DTS rendszert támogató dekóderrel rendelkezik. DTS (Digital Theatre Systems) A digitális audio rendszerek egyike filmszínházak számára. Mivel a hangzás minősége kiemelkedő, valóságos hanghatásokat élvezhet házimozi rendszerén. A kijelző világít, ha DTS jeleket észlel a készülék. Alapfunkciók Dolby Digital A digitális audio rendszerek egyike filmszínházak számára. Élvezheti a sztereó hangzást házimozi rendszerén. A kijelző világít, ha Dolby Digital jelet észlel a készülék. HU-16

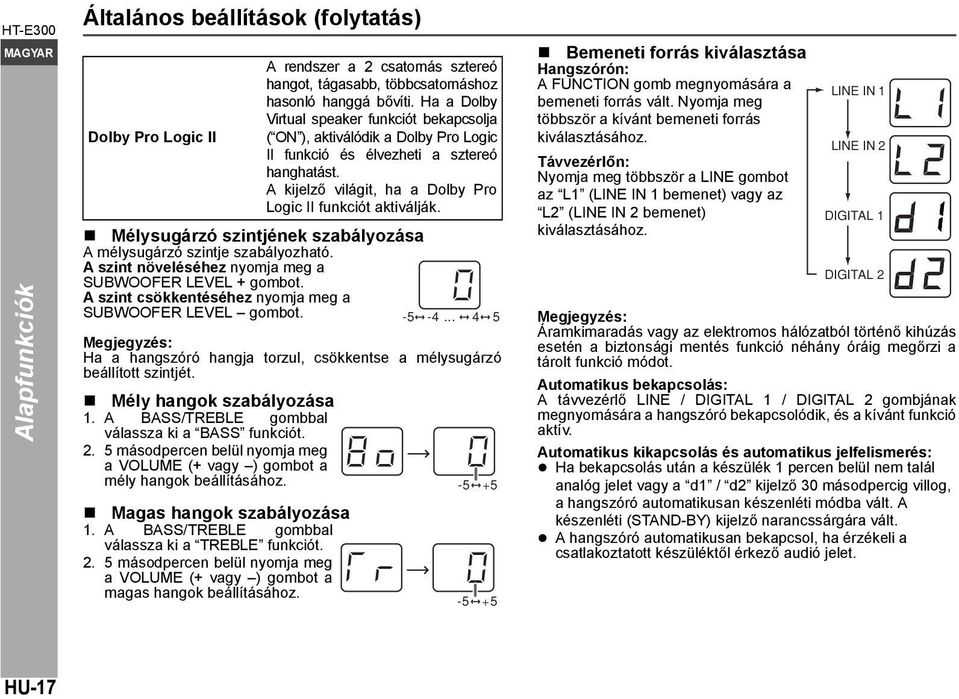

17 Alapfunkciók Általános beállítások (folytatás) A rendszer a 2 csatornás sztereó hangot, tágasabb, többcsatornáshoz hasonló hanggá bővíti. Ha a Dolby Virtual speaker funkciót bekapcsolja Dolby Pro Logic II ( ON ), aktiválódik a Dolby Pro Logic II funkció és élvezheti a sztereó hanghatást. A kijelző világit, ha a Dolby Pro Logic II funkciót aktiválják. Mélysugárzó szintjének szabályozása A mélysugárzó szintje szabályozható. A szint növeléséhez nyomja meg a SUBWOOFER LEVEL + gombot. A szint csökkentéséhez nyomja meg a SUBWOOFER LEVEL gombot Megjegyzés: Ha a hangszóró hangja torzul, csökkentse a mélysugárzó beállított szintjét. Mély hangok szabályozása 1. A BASS/TREBLE gombbal válassza ki a BASS funkciót másodpercen belül nyomja meg a VOLUME (+ vagy ) gombot a mély hangok beállításához Magas hangok szabályozása 1. A BASS/TREBLE gombbal válassza ki a TREBLE funkciót másodpercen belül nyomja meg a VOLUME (+ vagy ) gombot a magas hangok beállításához Bemeneti forrás kiválasztása Hangszórón: A FUNCTION gomb megnyomására a bemeneti forrás vált. Nyomja meg többször a kívánt bemeneti forrás kiválasztásához. Távvezérlőn: Nyomja meg többször a LINE gombot az L1 (LINE IN 1 bemenet) vagy az L2 (LINE IN 2 bemenet) kiválasztásához. LINE IN 1 LINE IN 2 DIGITAL 1 DIGITAL 2 Megjegyzés: Áramkimaradás vagy az elektromos hálózatból történő kihúzás esetén a biztonsági mentés funkció néhány óráig megőrzi a tárolt funkció módot. Automatikus bekapcsolás: A távvezérlő LINE / DIGITAL 1 / DIGITAL 2 gombjának megnyomására a hangszóró bekapcsolódik, és a kívánt funkció aktív. Automatikus kikapcsolás és automatikus jelfelismerés: Ha bekapcsolás után a készülék 1 percen belül nem talál analóg jelet vagy a d1 / d2 kijelző 30 másodpercig villog, a hangszóró automatikusan készenléti módba vált. A készenléti (STAND-BY) kijelző narancssárgára vált. A hangszóró automatikusan bekapcsol, ha érzékeli a csatlakoztatott készüléktől érkező audió jelet. HU-17

18 Hibakeresési segédlet Számos lehetséges probléma a tulajdonos által, szakember kihívása nélkül is megoldható. Ha valamilyen hibát észlel a készülékkel kapcsolatban, kérjük nézze át a következőket, mielőtt hivatalos SHARP viszonteladójához vagy szervizközpontjához fordulna. Általános jellemzők Hibajelenség A hiba lehetséges oka Nem hallható hang. Zaj hallható a lejátszás közben. A hangszóró gombnyomásra nem reagál. Nem lehet bekapcsolni a készüléket. Bekapcsolt állapotban nem jelenik meg információ a kijelzőn. Távvezérlő Hibajelenség A bemeneti jel (választás) megfelelően van beállítva? Nincs a hangerő 0 -ra állítva? Nincs elnémítva a készülék? Helyezze távolabb a hangszórót a számítógép vagy mobiltelefon közeléből. Kapcsolja a hangszórót készenléti módba, majd kapcsolja be újra. Nincs kihúzva a hangszóró? (Lásd 17. oldal) A védelmi áramkör aktiválódhatott. Húzza ki, majd legalább 5 perc eltelte után dugja vissza a tápkábelt. Nincs kikapcsolva a kijelző világítása? A hiba lehetséges oka Nem működik Polaritásának megfelelően helyezte be az megfelelően a távvezérlő. elemet? Nem merült le az elem? Megfelelő a vezérlési távolság és szög? Van bármiféle akadály a hangszóró előtt? Nincs a távvezérlő érzékelője túl erős fénynek kitéve? Más készülék távvezérlőjét is használják egyidejűleg? Hibajelenség A távvezérlővel nem lehet bekapcsolni a hangszórót. A TV nem irányítható a távvezérlővel. A hiba lehetséges oka Be van dugva a hangszóró hálózati kábele? Be van helyezve az elem? Modelltől függően, néhány, vagy akár az összes funkció nem működhet a hangszóró távvezérlőjével. Ebben az esetben használja az adott TVkészülékhez mellékelt távvezérlőt. Páralecsapódás A hirtelen hőmérsékletváltozás, szélsőségesen magas páratartalmú környezetben való tárolás vagy működtetés a készülék belsejében vagy a távvezérlő jeladóján páralecsapódást okozhat. A páralecsapódás a készülék hibás működését vonhatja maga után. Ez esetben hagyja bekapcsolva a készüléket, amíg a normális működés nem lehetséges (kb. 1 óra). Puha ruhával törölje le a nedvességet a jeladóról, mielőtt használná a hangszórót. Ha probléma merül fel Ha a készüléket erős külső behatás éri (fizikai ütés, túlzott statikus elektromosság, villámcsapás okozta feszültségingadozás, stb.), vagy nem megfelelően használják, az működési hibához vezethet. Ha ilyen probléma merül fel, tegye a következőket: 1. Állítsa a hangszórót készenléti üzemmódba, majd kapcsolja be újra. 2. Ha az előző művelet után nem áll helyre a hangszóró rendes működése, húzza ki, majd csatlakoztassa újra az elektromos hálózathoz és kapcsolja be. Referenciák HU-18

19 Karbantartás A burkolat tisztítása Rendszeresen törölje át a burkolatot puha ruhával. Figyelmeztetés: Ne használjon vegyszereket (benzint, hígítót, stb.) a tisztításhoz, mert a burkolat felülete megsérülhet! Ne használjon olajat a készülék belsejében, mert az hibás működést okozhat! Hibajelzések és figyelmeztetések Ha egyes műveleteket nem megfelelően hajt végre, az alábbi üzenetek jelennek meg a hangszóró kijelzőjén. Kijelző vagy vagy Jelentés Surround áramkör rendellenes működése. Helyezze a készüléket távolabb a zajforrástól és a tápkábelt dugja be egy másik fali csatlakozóba. (*) Referenciák HU-19 vagy (A kijelző folyamatosan villog) Tápellátás kijelző (vörösen villog) Ha nincs bemeneti jel. Indítsa el a lejátszást a csatlakoztatott eszközön. Nem szabványos jel. Nem felismerhető. A jel nem DOLBY DIGITAL, DTS, Lineáris PCM jel, nem felismerhető. Digitális audió bemeneti csatlakozó rossz csatlakoztatása. Kapcsolja ki az egységet és ellenőrizze, hogy a kábel megfelelően csatlakozik. Ha a hangszóró védelmi áramköre aktiválódik. (*): Ha ugyanez az üzenet jelenik meg, még ha kihúzza, majd újra csatlakoztatja is a hangszórót, vagy ha készenléti módba kapcsolja, majd újra bekapcsolja az egységet, lépjen kapcsolatba kereskedőjével a vásárlás helyén.

20 Műszaki adatok Folyamatos fejlesztési stratégiája részeként a SHARP fenntartja a jogot, hogy a termékek tervezésén, valamint műszaki jellemzőin előzetes bejelentés nélkül változtasson. A teljesítményjellemzők jelzett adatai a szériadarabokra vonatkozó névleges értékek. Az egyes daraboknál előfordulhatnak ezektől eltérő értékek. Általános jellemzők Hálózati feszültség Teljesítményfelv étel Kimeneti teljesítmény Hangsugárzó Audio kimeneti csatlakozók Egyenáramú bemenet 12 V 4 A: Hálózati adapter ( V ~ 50/60 Hz) Bekapcsolt állapot: 11 W Készenléti mód: 0,6 W (*) Elülső hangszóró: RMS: 12 W (6 W + 6 W) (10% T.H.D.) RMS: 9,6 W (4,8 W + 4,8 W) (0,9% T.H.D.) Mélysugárzó RMS: 20 W (10% T.H.D.) RMS: 13 W (0,9% T.H.D.) 2.1 utas hangszóró rendszer Előlapi hangszórók: 38 mm Full Range Impedancia: 12 ohm / csatorna Mélysugárzó: 57 mm mélyhangszóró (x 4) Impedancia: 3 ohm (12 ohm x 4 párhuzamos csatlakoztatás) Mélysugárzó Pre Out: 10 kohm Bemeneti csatlakozók Méretek Tömeg Analóg bemenet (LINE 1): RCA típus x 1 pár (B/J) 500 mv / 47 kohm Analóg bemenet (LINE 2): Sztereó mini csatlakozó 3,5 mm 100 mv / 47 kohm Koaxiális digitális bemenet (DIGITAL 1): RCA típus x 1 Koaxiális digitális bemenet (DIGITAL 2): Szögletes típus x 1 Szélesség: 800 mm Magasság: 96 mm Mélység: 70 mm 1,85 kg (*) A fogyasztási értéket készenléti módban mérték. Referenciák HU-20
