1 BeoLab 8002 Útmutató

2

3 Mindennapi használat 3 Miután beállította a következő oldalakon leírtak szerint a hangszórókat, csatlakoztassa az egész rendszert a táphálózathoz. A jelzőfény pirosan kezd világítani, jelezve, hogy a hangszórók készenlétben állnak, és használatra készek. A hangszórókat úgy terveztük, hogy amikor éppen nem használják őket, akkor ebben a készenléti módban legyenek. Be- és kikapcsolás jelzőfény Amikor bekapcsolja Bang & Olufsen rendszerét, egyidejűleg a hangszórók is bekapcsolnak. A vörös színű készenléti jelzőfény zöldre vált, jelezve, hogy a hangszórók be vannak kapcsolva. Amikor kikapcsolja a rendszert vagy elnémítja a hangot, a vörös jelzőfény azonnal megjelenik, jelezve, hogy a hangszórók használaton kívül vannak. Ha a hangszórók egy nem-bang & Olufsen rendszerhez vannak csatlakoztatva, akkor azok akkor kapcsolnak be, amikor jelet kapnak a rendszerből (lásd a 6. oldalt). A jel eltűnése után néhány perccel kapcsolnak ki. A hangszóró védelme A hangszórók fel vannak szerelve egy hővédelmi rendszerrel, amely megvédi őket a felmelegedéstől. Ha hiba lép fel - vagy a hangszóróegységek túlmelegednek - a rendszer automatikusan átkapcsolja a hangszórókat készenléti módba, a jelzőfényt pedig sárgára váltja át. Az eredeti állapot visszaállítása: > Húzza ki a hangszórók csatlakozóit a hálózati aljzatból. > Hagyjon időt a rendszernek az alaphelyzetre állásra (mintegy 3-5 perc). > Csatlakoztassa ismét a hangszórókat a konnektorhoz. Jelzőfény A hangszóró tisztítása A port száraz, puha ruhával törölgesse le a készülékről. Ha szükséges, a foltokat vagy szennyeződéseket puha, nedves ruhával távolítsa el, és használjon vizet és enyhe tisztítószert, például mosogatószert. Soha ne használjon alkoholt vagy más oldószert a hangszórók egyik részének tisztításához sem! Ha a probléma nem szűnik meg, akkor lépjen kapcsolatba a Bang & Olufsen képviselővel. MEGJEGYZÉS! A nagy hangerőn történő tartós használat halláskárosodáshoz vezethet!

4 4 A hangszóró beállítása Javasoljuk az alábbi eljárás alkalmazását: Válassza le a rendszert a táphálózatról. Helyezze el a hangszórókat az ön elrendezésében. A kapcsolókat állítsa a megfelelő állásba. Erről bővebben olvashat az A hangszórók illesztése az elrendezéshez (6. o.) című részben. A hangszórórendszer csatlakoztatása. Csatlakoztassa ismét az egész rendszert a táphálózathoz. Ha a hangszórót falikarra szereli fel, akkor nem szerelheti fel a tartóállványt a hangszóróra. Vigyázat! Ügyeljen arra, hogy a hangszórók az útmutatóban foglalt utasításoknak megfelelően legyenek elhelyezve és csatlakoztatva. A sérülések megelőzése érdekében, csak Bang & Olufsen által elfogadott állványt és falikart használjon! A hangszórók teljes kikapcsolása csak akkor történik meg, ha hálózati csatlakozóikat kihúzza a fali csatlakozó aljzatból. A hangszórók beltéri száraz, otthoni környezetben, ºC hőmérséklet tartományban történő használatra készültek. Ne feledje, hogy egy elrendezésben minden hangszórót csatlakoztatni kell a hálózati aljzathoz, és azt, hogy ezeket úgy tervezték, hogy folyamatosan csatlakoztatva legyenek a hálózathoz, mivel ez teszi lehetővé automatikus bekapcsolásukat. Ne próbálja meg felnyitni a hangszórót. A javítást bízza szakemberre! Oszlop és állvány Akkor a legegyszerűbb összeszerelni a hangszórót és az állványt, ha a hangszórót két habszivacs blokkon helyezi el, az ábrázolt módon. Vegye le a kis műanyag hengert a hangszóró menetes végéről, és tolja az állványt a menetes végre. Rögzítse az állványt az oszlophoz az alátéttel és az anyával. Óvatosan szorítsa meg az anyát. MEGJEGYZÉS! A hangszóró típusszáma a csatlakozópanel fedelének belső oldalán elhelyezett címkén látható.

5 Kábelcsatlakozások 5 A hangszórók a Bang & Olufsen audió, videó és csatlakozási rendszereivel használhatók. Ezek nem csak Bang & Olufsen, hanem más rendszerekben is használhatók. A rendszer aljzatairól bővebb információk a rendszerrel kapott Útmutatóban találhatók. POWER LINK aljzat Hálózati csatlakozó Tápkábel: A készülékhez adott tápkábel és csatlakozó dugó speciálisan ehhez a termékhez készült. Ha kicseréli a csatlakozó dugót, vagy megsérül a tápkábel, akkor újat kell vásárolnia a Bang & Olufsen termékek forgalmazójánál! POSITION kapcsoló SETUP L R LINE POSITION SETUP kapcsoló L R LINE Helyezze el a kábelfedelet a kábel körül, amint azt a 8. ábra mutatja. A Húzza ki a kis fedelet, majd emelje fel, hogy hozzáférjen a csatlakozópanelhez. Biztonsági okokból a tápvezetéket rögzítenie kell a fekete fedélhez a mellékelt kábelrögzítő (A) segítségével.

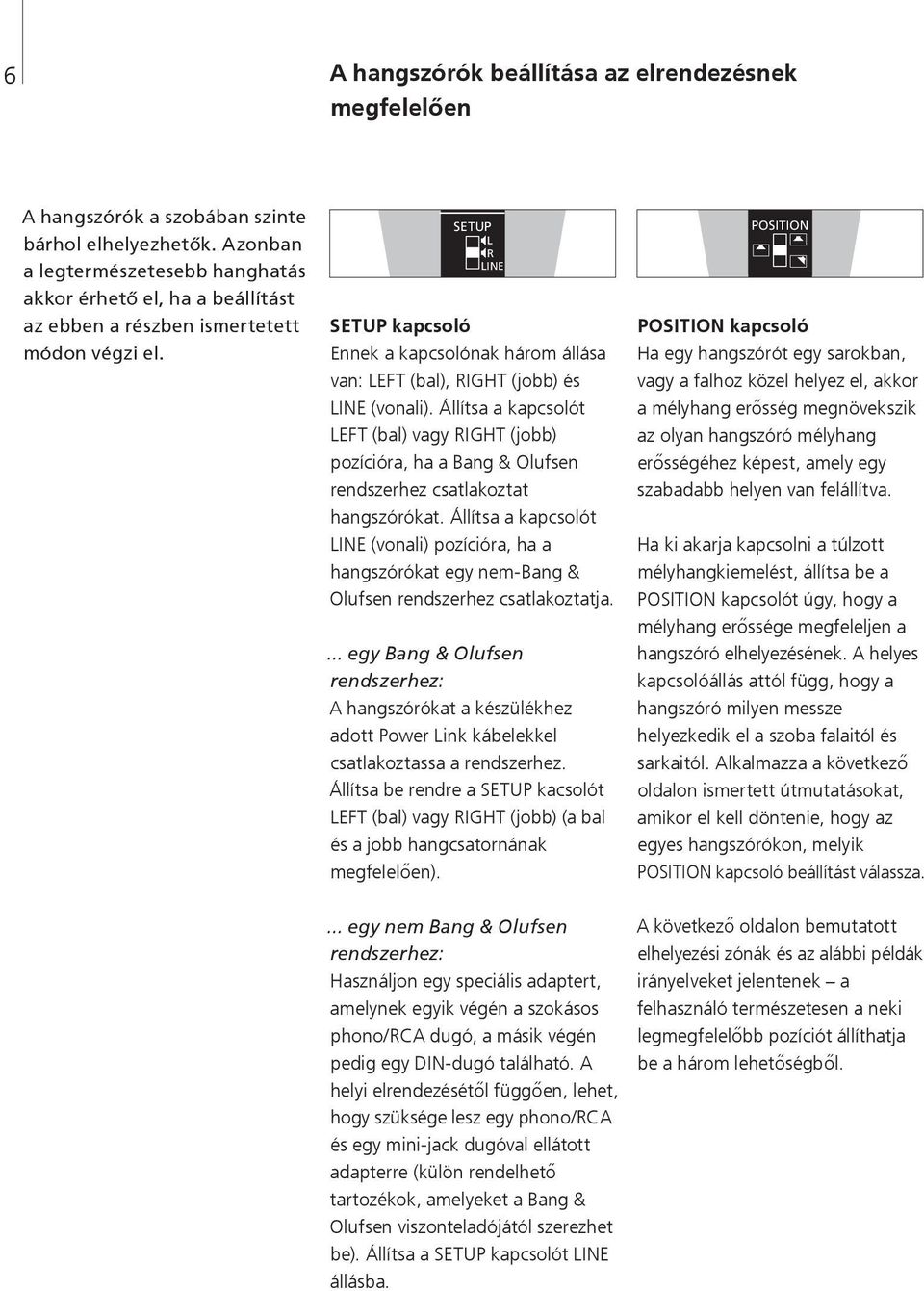

6 6 A hangszórók beállítása az elrendezésnek megfelelően A hangszórók a szobában szinte bárhol elhelyezhetők. Azonban a legtermészetesebb hanghatás akkor érhető el, ha a beállítást az ebben a részben ismertetett módon végzi el. SETUP L R LINE POSITION SETUP kapcsoló Ennek a kapcsolónak három állása van: LEFT (bal), RIGHT (jobb) és LINE (vonali). Állítsa a kapcsolót LEFT (bal) vagy RIGHT (jobb) pozícióra, ha a Bang & Olufsen rendszerhez csatlakoztat hangszórókat. Állítsa a kapcsolót LINE (vonali) pozícióra, ha a hangszórókat egy nem-bang & Olufsen rendszerhez csatlakoztatja.... egy Bang & Olufsen rendszerhez: A hangszórókat a készülékhez adott Power Link kábelekkel csatlakoztassa a rendszerhez. Állítsa be rendre a SETUP kacsolót LEFT (bal) vagy RIGHT (jobb) (a bal és a jobb hangcsatornának megfelelően). SETUP L R LINE POSITION POSITION kapcsoló Ha egy hangszórót egy sarokban, vagy a falhoz közel helyez el, akkor a mélyhang erősség megnövekszik az olyan hangszóró mélyhang erősségéhez képest, amely egy szabadabb helyen van felállítva. Ha ki akarja kapcsolni a túlzott mélyhangkiemelést, állítsa be a POSITION kapcsolót úgy, hogy a mélyhang erőssége megfeleljen a hangszóró elhelyezésének. A helyes kapcsolóállás attól függ, hogy a hangszóró milyen messze helyezkedik el a szoba falaitól és sarkaitól. Alkalmazza a következő oldalon ismertett útmutatásokat, amikor el kell döntenie, hogy az egyes hangszórókon, melyik POSITION kapcsoló beállítást válassza.... egy nem Bang & Olufsen rendszerhez: Használjon egy speciális adaptert, amelynek egyik végén a szokásos phono/rca dugó, a másik végén pedig egy DIN-dugó található. A helyi elrendezésétől függően, lehet, hogy szüksége lesz egy phono/rca és egy mini-jack dugóval ellátott adapterre (külön rendelhető tartozékok, amelyeket a Bang & Olufsen viszonteladójától szerezhet be). Állítsa a SETUP kapcsolót LINE állásba. A következő oldalon bemutatott elhelyezési zónák és az alábbi példák irányelveket jelentenek a felhasználó természetesen a neki legmegfelelőbb pozíciót állíthatja be a három lehetőségből.

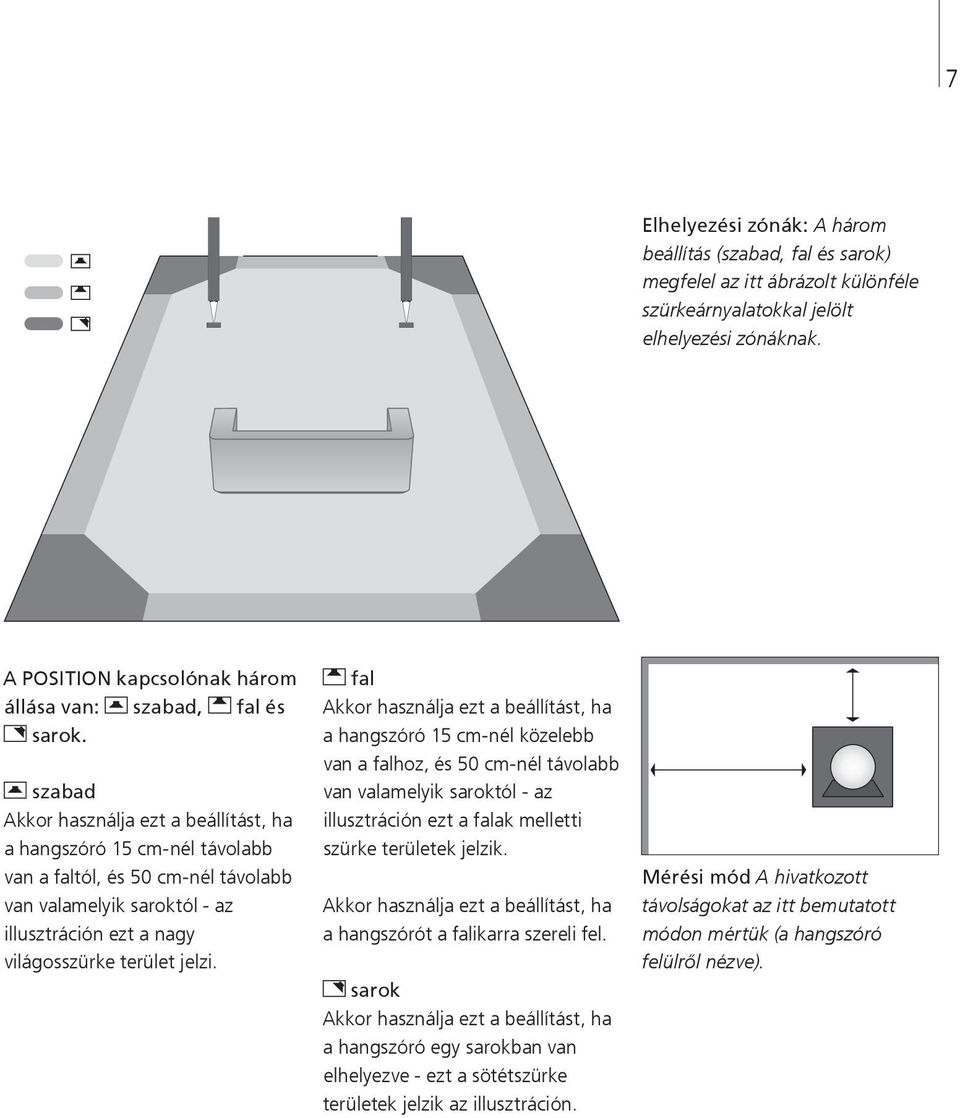

7 7 Elhelyezési zónák: A három beállítás (szabad, fal és sarok) megfelel az itt ábrázolt különféle szürkeárnyalatokkal jelölt elhelyezési zónáknak. A POSITION kapcsolónak három állása van: szabad, fal és sarok. szabad Akkor használja ezt a beállítást, ha a hangszóró 15 cm-nél távolabb van a faltól, és 50 cm-nél távolabb van valamelyik saroktól - az illusztráción ezt a nagy világosszürke terület jelzi. fal Akkor használja ezt a beállítást, ha a hangszóró 15 cm-nél közelebb van a falhoz, és 50 cm-nél távolabb van valamelyik saroktól - az illusztráción ezt a falak melletti szürke területek jelzik. Akkor használja ezt a beállítást, ha a hangszórót a falikarra szereli fel. sarok Akkor használja ezt a beállítást, ha a hangszóró egy sarokban van elhelyezve - ezt a sötétszürke területek jelzik az illusztráción. Mérési mód A hivatkozott távolságokat az itt bemutatott módon mértük (a hangszóró felülről nézve).

8 8 >> A hangszórók beállítása az elrendezésnek megfelelően Kábelburkolat: A hangszórókhoz mellékelt gumicsövek a hangszórókhoz speciálisan kifejlesztett kábelburkolatként szolgálnak. Használja a mellékelt szerszámot a kábelburkolat "becipzározására", miután a tápkábelt és a Power Link kábelt elhelyezte benne. A különleges adapterrel, alkatrésszám , további hangszórópárokat csatlakoztathat a Bang & Olufsen rendszerhez. Az adapter kiegészítőként, külön kapható a Bang & Olufsen viszonteladóktól.

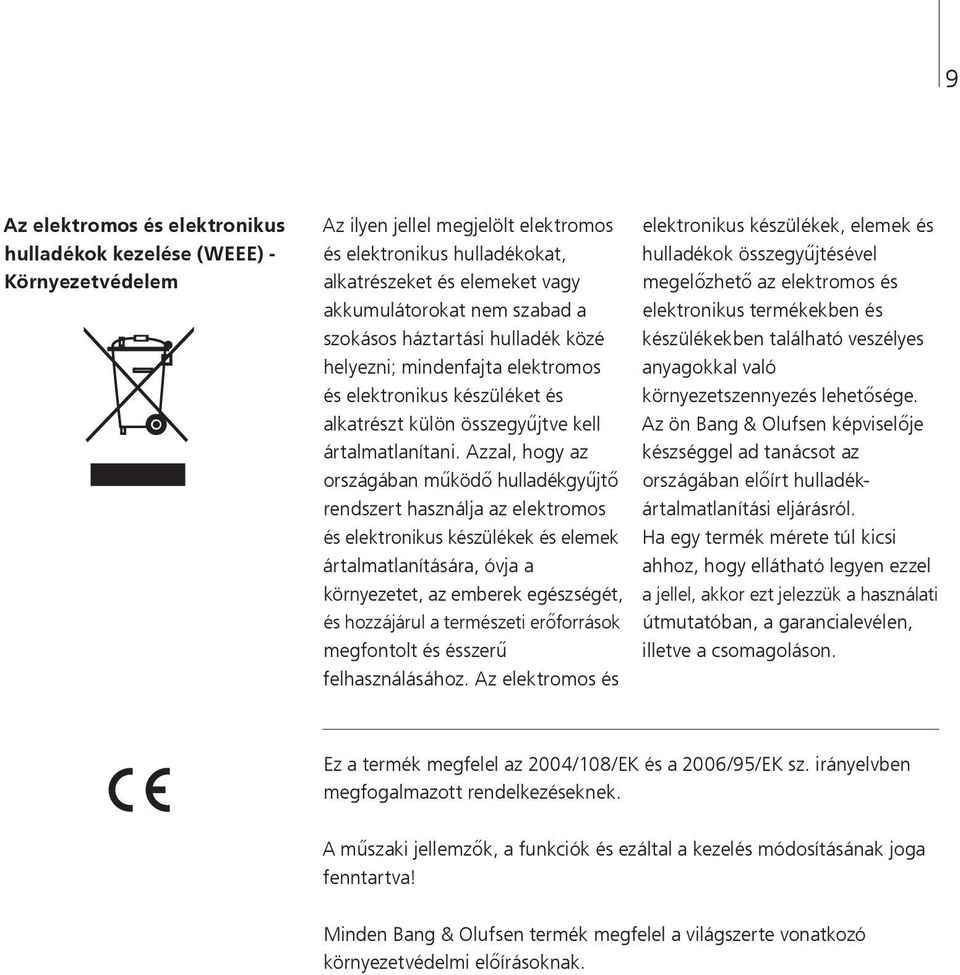

9 9 Az elektromos és elektronikus hulladékok kezelése (WEEE) - Környezetvédelem Az ilyen jellel megjelölt elektromos elektronikus készülékek, elemek és és elektronikus hulladékokat, hulladékok összegyűjtésével alkatrészeket és elemeket vagy megelőzhető az elektromos és akkumulátorokat nem szabad a elektronikus termékekben és szokásos háztartási hulladék közé készülékekben található veszélyes helyezni; mindenfajta elektromos anyagokkal való és elektronikus készüléket és környezetszennyezés lehetősége. alkatrészt külön összegyűjtve kell Az ön Bang & Olufsen képviselője ártalmatlanítani. Azzal, hogy az készséggel ad tanácsot az országában működő hulladékgyűjtő országában előírt hulladékártalmatlanítási eljárásról. rendszert használja az elektromos és elektronikus készülékek és elemek Ha egy termék mérete túl kicsi ártalmatlanítására, óvja a ahhoz, hogy ellátható legyen ezzel környezetet, az emberek egészségét, a jellel, akkor ezt jelezzük a használati és hozzájárul a természeti erőforrások útmutatóban, a garancialevélen, megfontolt és ésszerű illetve a csomagoláson. felhasználásához. Az elektromos és Ez a termék megfelel az 2004/108/EK és a 2006/95/EK sz. irányelvben megfogalmazott rendelkezéseknek. A műszaki jellemzők, a funkciók és ezáltal a kezelés módosításának joga fenntartva! Minden Bang & Olufsen termék megfelel a világszerte vonatkozó környezetvédelmi előírásoknak.
