3 Fontos biztonsági tudnivalók A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a felhasználói kézikönyvben / telepítési útmutatóban szereplő és a terméken feltüntetett utasításokat. 1. A kivetítő használata előtt kérjük, olvassa el a felhasználói kézikönyvet / telepítési útmutatót. Őrizze meg későbbi használatra. 2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 3. Bízza a javítást képzett szakemberre. 4. Mindig nyissa ki a lencsezárat (ha van ilyen), illetve távolítsa el a lencse védőkupakját (ha van ilyen), ha a kivetítő fényforrását bekapcsolta. 5. A fényforrás rendkívül forróvá válik működés közben. 6. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő, váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 7. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A fényforrás ideiglenes kikapcsolásához használja az üres kép funkciót. 8. Ne üzemeltesse a fényforrásokat a fényforrás névleges élettartamán túl. 9. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megrongálódhat. 10. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 11. Ne zárja el a szellőzőnyílásokat. - A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre. - A kivetítőt nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a kivetítő közelébe. Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat. 12. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben. 13. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítőre ráállni vagy tárgyat ráhelyezni nem szabad. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 14. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba. 15. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében. Fontos biztonsági tudnivalók 3

4 16. Ezt a készüléket földelni kell. 17. Ne helyezze a kivetítőt az alábbi környezetbe. - Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Olyan hely, ahol a szélsőségesen magas páratartalom, por vagy cigarettafüst beszennyezheti az optikai részegységeket, megrövidítve ezzel élettartamukat és besötétítve a képet. - Tűzriasztók közelébe. - Olyan hely, ahol a környezeti hőmérséklet meghaladja a 40 C/104 F értéket. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre. 2.kockázati csoport 1. A fényforrások és fényforrásrendszerek fotobiológiai biztonság szerinti besorolása alapján ez a termék a 2. kockázati csoportba tartozik, IEC : A termék által kiadott esetlegesen veszélyes optikai sugárzás. 3. Ne nézzen közvetlenül a működő fényforrásba. Szemre ártalmas lehet. 4. Mint minden erős fényforrás esetében, ne nézzen közvetlenül a sugárba. Lézerre vonatkozó óvintézkedés (Kína és egyéb régiók) A termék 1. OSZTÁLYÚ lézertermék és megfelel az IEC :2014 szabvány előírásainak. (Észak-Amerika) A termék 2. OSZTÁLYÚ lézertermék és megfelel az IEC :2007 szabvány előírásainak. LÉZERSUGÁRZÁS! NE NÉZZEN A FÉNYSUGÁRBA! 2. OSZTÁLYÚ LÉZERTERMÉK. for USA only LASER RADIATION DO NOT STARE INTO BEAM WAVELENGTH: 450~460 mm PULSE DURATION: 1.09 ms MAX OUTPUT: mj CLASS 2 LASER PRODUCT IEC/EN :2007 CAUTION LASER RADIATION DO NOT STARE INTO BEAM WAVELENGTH: 450~460 mm PULSE DURATION: 1.09 ms MAX OUTPUT: mj CLASS II LASER PRODUCT This product complies with 21 CFR and except for deviations pursuant to Laser Notice No. 50, dated June 24, (Észak-Amerika) A kivetítő fényforrás egysége lézerrel működik. IEC/EN :2014 IEC 6247I-5:2015 RG2 (Más régiók) 4 Fontos biztonsági tudnivalók

5 Bevezetés A projektor jellemzői Ez a világon kapható egyik legjobb kivetítő. A legjobb videoteljesítménnyel rendelkezik a többfajta eszközről pl. PC, laptop, DVD és videomagnó lehetséges vetítésnek köszönhetően, sőt dokumentum-kameraként is működik, ami rendkívül sokrétűvé teszi. A projektor jellemzői a következők: Az egyszerű víszintes és függőleges trapézkorrekcióhoz mvaló 2D trapéztorzítás funkció lehetővé teszi, hogy négyzetes képet vetítsen bármilyen szögből A Sarok illesztése funkció lehetővé teszi a vetített kép négy sarkának korrigálását DHCP-t támogató HDMI- és MHL-csatlakozóval van ellátva Az Elsötétítési mód elindítja a dinamikus energiatakarékosságot Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés A bemutató stopperórája segíti a bemutató alatti időgazdálkodást A legjobb képminőség egy gombos automatikus állítással Komponens HD TV kompatibilis (YPbPr) A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. Bevezetés 5

6 Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Mellékelt tartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Kivetítő szerelőlappal Falra szerelő készlet és felhasználói kézikönyv Távvezérlő vagy Távvezérlő lézermutató nélkül (térségtől függően) és elemek Hálózati tápkábel VGA-kábel Gyors üzembe helyezési útmutató Használati utasítás CD Garanciajegy* 6 Bevezetés

7 Kiegészítő tartozékok 1. Vezeték nélküli kulcs: QCast (QP01), QCastMirror(QP20), InstaShow (WDC10) 2. Porszűrő: FTFS02 (3 mm) 3. 3D szemüveg 4. PointWrite készlet (PW40U) Bevezetés 7

8 A kivetítő külső nézete Fókuszgyűrű 2. Vetítőlencse és tükör 3. Külső kezelőpult (Bővebben lásd: Kivetítő a(z) 9. oldalon.) 4. Első távvezérlő infravörös (IR) érzékelő 5. Szellőzőnyílások (légkifúvó nyílás) 6. MŰKÖDÉSJELZŐ lámpa/ HŐMÉRSÉKLET figyelmeztető lámpa/lámpa jelzőfény 7. Hangszóró-védőrács 8. PointWrite álfedél (Opcionális PointWrite készlet) 9. Szellőzőnyílások (légbeszívó nyílás) 10. USB A típusú/1,5 A jack 11. Audió bemeneti csatlakozó 12. Audió kimeneti csatlakozó 13. Audio (L/R) bemeneti csatlakozó 14. S-Video bemeneti csatlakozó 15. Videó bemeneti csatlakozó 16. RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 17. RGB jelkimeneti csatlakozó 18. RS232 vezérlőport 19. HDMI 1 bemeneti csatlakozó 20. HDMI 2/MHL bemeneti csatlakozó 21. PointWrite aljzat (PointWrite készlet szükséges hozzá) 22. RJ-45 LAN bemeneti csatlakozó 23. USB mini-b csatlakozó 24. Kensington lopás elleni zár nyílása 25. Hálózati (AC) tápkábel aljzata 26. Állítható lábak 27. Kivetítő szerelőlap 8 Bevezetés

9 Kezelőszervek és működésük Kivetítő Növeli a kivetítő hangerejét. 9. SOURCE Megjeleníti a jelforrás kiválasztó sávot. 10. Nyílgombok (,,, ) Amikor látható a képernyőmenü (OSD), ezeket a gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. 1. MENU Bekapcsolja a képernyőmenüt (OSD). EXIT Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. 2. Csökkenti a kivetítő hangerejét. 3. II Tápfeszültség Vált a kivetítő készenléti és bekapcsolt állapota között. 4. MODE Kiválaszt egy elérhető kép beállítási módot. ENTER Aktiválja a képernyőmenü (OSD) kijelölt elemét. 5. Eco Blank A képernyő képének elrejtésére használatos. 6. Auto Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 7. Trapézkorrekció gombok (, ) Megjeleníti a 2D Trapézkorrekció oldalt. Bevezetés 9

10 Távirányító ON Bekapcsolja a kivetítőt. 2. COMPUTER 1/COMPUTER 2 RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelet jelenít meg. COMPUTER 2: Ezen a kivetítőn nem működik. 3. MENU Bekapcsolja a képernyőmenüt (OSD). EXIT Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. 4. Trapézkorrekció gombok (,,, ) Megjeleníti a 2D Trapézkorrekció oldalt és a függőleges, illetve vízszintes trapéztorzítás értékeinek állítását teszi lehetővé Nyílgombok (,,, ) Amikor látható a képernyőmenü (OSD), ezeket a gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. 6. MODE Elérhető képbeállítási lehetőség választásához való. mód kiválasztására való. ENTER Aktiválja a képernyőmenü (OSD) kijelölt elemét. 7. Eco Blank A képernyő képének elrejtésére használatos. 8. VOLUME + / - Szabályozza a kivetítő hangerejét. 9. QUICK INSTALL Menü gyorsgomb a Ellenőrző minta, Kivetítő telepítése, 2D Trapézkorrekció és Sarok illesztése gyors beállításához. 10. Freeze A vetített kép kimerevítése. 11. PIP Ezen a kivetítőn nem működik. 12. NETWORK SETTING Megjeleníti a Hálózati beállítások menüt. 13. Számgombok 14. OFF Kikapcsolja a kivetítőt. 15. COMPO 1/COMPO 2 Ezen a kivetítőn nem működik. 10 Bevezetés

11 16. HDMI 1/HDMI 2 HDMI jelet jelenít meg. 17. Auto Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 18. SOURCE Megjeleníti a jelforrás kiválasztó sávot. 19. LASER Bemutató céljából látható lézermutatót bocsát ki. 20. BRIGHT A kép fényerejének állításához. 21. CONTRAST A képen a sötét és a világos közötti eltérés fokát állítja. 22. Mute A kivetítő audió kimenetét kapcsolja be és ki. 23. Aspect A megjelenítési képméretarány kiválasztására való. 24. LAMP MODE Megjeleníti a lámpamód kiválasztó sávot (Normál/Takarékos/Sötétítés). A lézermutató kezelése A lézermutató prezentációs segédeszköz szakemberek számára. Vörös színű fényt bocsát ki, ha megnyomja és kijelző vörös színnel világít. A lézer fénye látható. A folyamatos lézerfénykibocsátáshoz meg kell nyomnia és lenyomva tartania a LASER gombot. Ne nézen a lézerfény kibocsátására szolgáló ablakba és ne irányítsa a lézersugarat saját magára vagy másokra. A távvezérlő használata előtt tekintse meg a hátulján lévő figyelmeztető üzeneteket. A lézermutató nem játékszer. A szülőknek tanácsoljuk, hogy vegyék figyelembe a lézerenergia hordozta veszélyeket és ezért tartsák a távvezérlőt távol a gyermekeiktől. *Japán területén forgalmazott távvezérlő. A Teszt gomb QUICK INSTALL gombként működik. Bevezetés 11

12 Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. A kivetítő kezelése elölről Kb Bevezetés

13 A távirányító elemének cseréje 1. Az elemtartó rekesz kinyitásához fordítsa a hátára a távvezérlőt, nyomja le a recés részt a fedélen, majd csúsztassa fel a nyíl irányába, az ábrán látható módon. A fedél lecsúsztatható. 2. Távolítsa el az esetleg benne lévő elemeket (ha szükséges), majd ügyelve az elemtartó belsejében feltüntetett polaritásra, helyezzen be két AAA elemet az elemkamrába. Pozitív (+) a pozitív, illetve negatív (-) a negatív irányba. 3. Helyezze vissza a fedelet annak az alapzahoz történő illesztésével, majd csúsztassa vissza a helyére. Ne csúsztassa tovább, ha a helyére kattant. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. Az elhasznált elemektől a gyártó utasításait betartva szabaduljon meg. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. Bevezetés 13

14 A kivetítő elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a helyiség alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A kivetítő számára két lehetséges felállítási hely jöhet szóba: 1. Előoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A kivetítő falra szereléséhez használja a dobozban lévő BenQ kivetítő falra szerelő készletet. Állítsa be a Előoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő bekapcsolása után. 2. Hátoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ fali szerelőkészletre is szükség van. Állítsa be a Hátoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő bekapcsolása után. A távvezérlő QUICK INSTALL gombját is használhatja a kivetítő helyének kiválasztásához. 14 A kivetítő elhelyezése

15 A vetített kép beállítása kívánság szerinti méretre Vetítési méretek Méretarány = D A kép középpontja 30 mm a D Középen Lemez magassága 260 mm Fedéllel 269 mm V Mennyezet magassága (H) =30 mm+ Lemez magassága +V+h+F M h X A vászon vastagsága W F A "D" telepítési távolságot a kivetítő hátoldala és a fal közötti távolságban mérik, ami a fali konzolon lévő skálán is látható. A vetítési távolságot a kivetítő hátoldala és a vetítési felület közötti távolságban mérik. A "V" függőleges eltérést a fali lemez alsó széle és a vetítővászon felső széle közötti távolságban mérik. A kivetítő elhelyezése 15

16 Képbeállítási terület Közép: cm +1.5 cm +3.5 cm -3.5 cm Közép: 0 Beállítási terület M h W LX890UST A vászon méretaránya 4:3, a vetített kép méretaránya 4:3. Vetítővászon mérete Minimális mennyezet magasság Függőleg es eltolás Telepítési távolság (D) Átló (M) Magasság Szélesség (h) (W) H a V X b =0 mm X c =30 mm (D=a) (D=a+30 mm) Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm) , , , , , , , , a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából le kell vonni a mért értéket. b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm. 16 A kivetítő elhelyezése

17 LW890UST A vászon méretaránya 16:10, a vetített kép méretaránya 16:10. Vetítővászon mérete Minimális mennyezet magasság Függőleg es eltolás Telepítési távolság (D) Átló (M) Magasság Szélesség (h) (W) H a V X b =0 mm X c =30 mm (D=a) (D=a+30 mm) Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm) a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából le kell vonni a mért értéket. b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm. LH890UST A vászon méretaránya 16:9, a vetített kép méretaránya 16:9. Vetítővászon mérete Minimális mennyezet magasság Függőleg es eltolás Telepítési távolság (D) Átló (M) Magasság Szélesség (h) (W) H a V X b =0 mm X c =30 mm (D=a) (D=a+30 mm) Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm) a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából le kell vonni a mért értéket. b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm. A méretek hozzávetőlegesek és eltérhetnek a valós értékektől. A BenQ javasolja, hogy ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. A kivetítő elhelyezése 17

18 A kivetítő felszerelése Ha a kivetítőt falra kívánja felszerelni, mindenképp a megfelelő BenQ fali szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ fali szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a falról. A kivetítő felszerelése előtti teendők Használja a csomagban mellékelt BenQ kivetítő falra szerelő készletet. A részletekről a falra szerelő készlet felhasználói útmutatójában olvashat. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. Kérje meg a forgalmazót, hogy szerelje fel a kivetítőt Önnek. Ha saját maga szereli fel a kivetítőt, az leeshet és személyi sérülést okozhat. Tegye meg a szükséges óvintézkedéseket, nehogy leessen a kivetítő, például földrengés esetén. A jótállás nem fedezi a termék rongálódását, ha a kivetítőt nem BenQ márkájú kivetítő szerelőkészlettel szerelték fel. Vegye figyelembe a környezeti hőmérsékletet, ha a kivetítőt mennyezetre/falra szerelték. Ha fűtőtestet használnak, a mennyezet környezetében a vártnál magasabb lehet a hőmérséklet. A falra szerelő készlet felhasználói útmutatójában olvashat a meghúzási nyomaték tartományáról. Ha az ajánlott tartományt meghaladó nyomatékkal húzza meg a csavarokat, a kivetítő megrongálódhat és végül leeshet. Győződjön meg arról, hogy az aljzat elérhető magasságban van, és így egyszerűen leállíthatja a kivetítőt. A kivetítő felszerelése a fali konzolra 1. Csúsztassa a kivetítőt a fali konzolra. 18 A kivetítő elhelyezése

19 2. Állítson a Függőleges döntés/vízszintes hossztengely körüli forgás/vízszintes forgatás elemeken a kép illesztéséhez és helyzetének állításához. A Beállítás iránya B A Beállító gombok B B A B A Beállító gombok Beállítás iránya B A A B Beállító gombok 3. Beállítás iránya Állítson az Előre/Hátra csúsztatáson a kép méretének csökkentéséhez/ növeléséhez. A d A B B A B Beállítás iránya A kivetítő elhelyezése 19

20 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Monitor A/V eszköz Asztali vagy hordozható számítógép PointWrite készlet Intelligens eszköz Hangszórók 3 1. VGA-kábel 2. VGA-DVI-A kábel 3. Audió kábel 4. S-Video kábel 5. Videó jelkábel 6. Audió B/J kábel 7. Komponens videó VGA (D-Sub) átalakító kábel 8. HDMI-kábel 9. USB-kábel 10. HDMI-kulcs (QCast, QCast Mirror stb.) 11. USB-kábel (A mini B típusú átalakító) a HDMI-kulcshoz 20 Csatlakoztatás

21 A fenti ábrákon szereplő kábelek közül nem mindegyik tartozéka a kivetítőnek (lásd: Csomag tartalma a(z) 6. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A csatlakozást mutató alábbi ábrák kizárólag a hivatkozás célját szolgálják. A kivetítő hátlapján lévő csatlakozók kivetítő-típusonként eltérhetnek. Sok laptop esetében a külső videó port nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában. A MONITOR OUT kimeneti csatlakozó kimeneti jele csak akkor működőképes, ha a bemeneti jel a PC IN csatlakozóról érkezik. Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) MONITOR OUT funkciót a(z) RENDSZERBEÁLLÍTÁS: Speciális > Készenléti beállítások menüben. Bővebben lásd: Készenléti beállítások a(z) 62. oldalon. Videó forráseszközök csatlakoztatása A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint: HDMI 1/HDMI 2/MHL Csatlakozó HDMI 1/HDMI 2/MHL Képminőség Legjobb Komponens videó PC BEMENET Jobb S-Video S-VIDEO Jó Videó VIDEO Normál Audió eszközök csatlakoztatása A kivetítő egy vagy több beépített monó hangszóróval rendelkezik, amelyeket arra terveztek, hogy alapvető hangfunkciókat lássanak el kizárólag üzleti célú adatprezentációk esetén. Nem a házi-mozi célú alkalmazásoknál elvárt sztereó hangvisszadásra tervezték, illetve szánják. Bármilyen sztereó hangbemenet (ha van ilyen), monó audió kimenetre lesz lekeverve a kivetítő egy vagy több hangszóróján keresztül. Az egy vagy több beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak az AUDIO OUT csatlakozóhoz. Csatlakoztatás 21

22 Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Intelligens eszköz csatlakoztatása A kivetítő képes közvetlenül tartalmat vetíteni az intelligens eszközökről egy vezeték nélküli kulcs használatával. HDMI vezeték nélküli kulcs (pl. BenQ QCastMirror, QCast) Csatlakoztassa a kulcsot a HDMI és A típusú USB aljzatokhoz a kivetítőn, majd váltsa a bemeneti jelet HDMI-1-re. Csatlakoztassa a kulcsot a HDMI2/MHL aljzathoz a kivetítőn, majd váltsa a bemeneti jelet HDMI-2/MHL-re. 22 Csatlakoztatás

23 Működés A kivetítő indítása 1. Dugja be a kivetítő tápkábelének dugóját egy hálózati csatlakozóaljzatba. Ellenőrizze, hogy a TÁPFESZÜLTSÉG jelzőfény a kivetítőn narancssárgán világít-e a bekapcsolás után. Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel. Ha a Közvetlen bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik, ha a tápkábelt csatlakoztatják és áram alá helyezik a berendezést. Bővebben lásd: Közvetlen bekapcsolás a(z) 60. oldalon. Ha a Jel általi bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik VGA-jel észlelése esetén. Bővebben lásd: Jel általi bekapcsolás a(z) 60. oldalon. 2. Nyomja meg a II Tápfeszültség gombot a kivetítőn vagy az ON gombot a távvezérlőn a kivetítő indításához. A POWER jelzőfény villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. Ha a kivetítő a korábbi működés miatt még forró, akkor a fényforrás bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort. 3. Ha a kivetítőt első alkalommal aktiválják, válassza ki az OSD menü nyelvét a képen megjelenő utasítások követésével. 4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: A jelszavas védelem használata a(z) 28. oldalon. 5. Kapcsolja be az összes csatlakoztatott készüléket. 6. A kivetítő ekkor bemeneti jelet keres. Keresés közben az aktuális bemeneti jel megjelenik a képen. Ha a kivetítő nem érzékel értékelhető jelet, akkor a Nincs jel üzenet látszik egészen addig, amíg nem talál bemeneti jelet. A kívánt bejövő jelet ki is választhatja a SOURCE megnyomásával a kivetítőn vagy a távvezérlőn. Bővebben lásd: Bemeneti jel váltása a(z) 30. oldalon. Ha a kivetítő 3 percig nem észlel jelet, automatikusan ECO BLANK módba lép. Működés 23

24 A vetített kép beállítása A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus korrigálás funkció 5 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. A készülék az Auto. beállítás szöveget jeleníti meg az AUTO működése alatt. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. A képtisztaság finomhangolása Az élességállító gyűrű forgatásával tegye élessé a képet. Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd: 2D trapéztorzítás korrekciója a(z) 24. oldalon. Ne nézzen az objektívbe, ha a fényforrás be van kapcsolva. A fényforrás erős fénye károsíthatja a szemét. 2D trapéztorzítás korrekciója A 2D trapéztorzítás funkció szélesebb telepítési tartományt tesz lehetővé a kivetítő számára a hagyományos kivetítőkkel ellentétben, amelyek korlátozottan helyezhetők el a vászon előtt. Ennek korrekciója a manuális javítást igényli a következő lépések valamelyikének segítségével. A kivetítő vagy távvezérlő használata 24 Működés

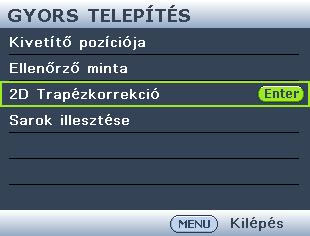

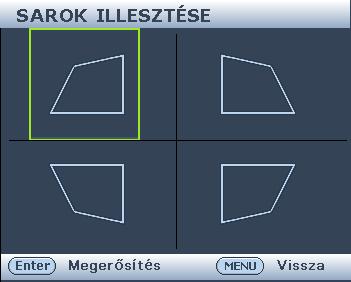

25 Nyomja meg a / gombot a kivetítőn, vagy a / / / gombot a távvezérlőn a 2D Trapézkorrekció oldal megjelenítéséhez. Nyomja meg a / gombot a függőleges értékek beállításához -20 és 20 között. Nyomja meg a / gombot a vízszintes értékek beállításához -20 és 20 között. Az OSD menü használata 1. Nyomja meg a MENU/EXIT gombot és válassza a MEGJELENÍTÉS menüt. 2. Nyomja meg a gombot a 2D Trapézkorrekció kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 3. Nyomja meg a / / / gombot a trapéztorzítás értékeinek módosításához. A QUICK INSTALL gomb használata 1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn. 2. Nyomja meg a gombot a 2D Trapézkorrekció kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 3. Nyomja meg a / / / gombot a trapéztorzítás értékeinek módosításához. A Sarok illesztése Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával. Az OSD menü használata 1. Jelölje ki a Sarok illesztése elemet a MEGJELENÍTÉS menüben, majd nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a / / / gombot valamelyik sarok kiválasztásához, majd nyomja meg a MODE/ ENTER gombot. Működés 25

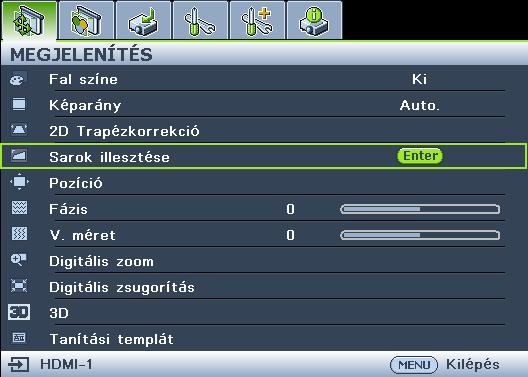

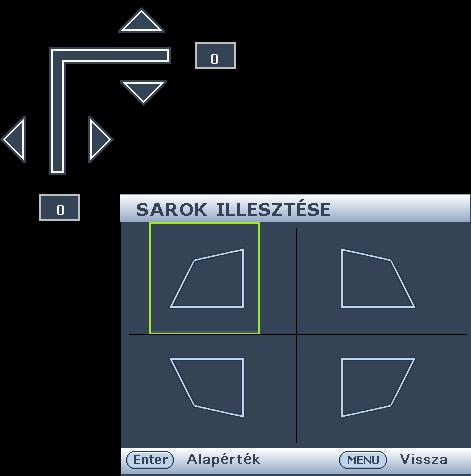

26 3. Nyomja meg a / gombot a függőleges értékek beállításához 0 és 60 között. 4. Nyomja meg a / gombot a vízszintes értékek beállításához 0 és 60 között. A QUICK INSTALL gomb használata 1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn. 2. Nyomja meg a gombot a Sarok illesztése kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 3. Kövesse a fenti 2-4. lépést. 26 Működés

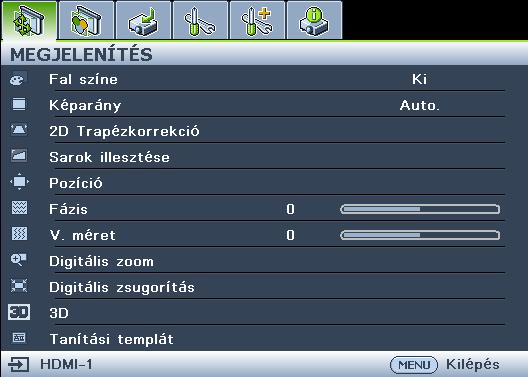

27 A menük használata A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikon Főmenü Kiemelés (kiválasztva) Almenü Aktuális bemeneti jel Az alábbi példa az OSD menü beállítását magyarázza el. 1. Nyomja meg a MENU/EXIT gombot a kivetítőn vagy a távvezérlőn az OSD menü bekapcsolásához. Állapot Nyomja meg a MENU/EXIT gombot, hogy az előző lapra lépjen, vagy a kilépéshez. 3. Nyomja meg a gombot a Háttérszín kiválasztásához, majd nyomja meg a / gombot a háttérszín kiválasztásához. 2. Használja a / gombot a RENDSZERBEÁLLÍTÁS: Alapszintű menü kiválasztásához. 4. Nyomja meg a MENU/EXIT gombot kétszer* a kivetítőn vagy a távvezérlőn a menü elhagyásához és a beállítások mentéséhez. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. Működés 27

28 A kivetítő biztonsága A biztonsági kébelrögzítő használata A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő hátlapján található. A részleteket lásd a 24. ábrán a 8. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően. A jelszavas védelem használata Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani. FIGYELEM: Kellemetlensége adódik, ha aktiválja a bekapcsolás elleni zárfunkciót és elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menübe. Nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a gombot a Biztonsági beállítások megváltoztatása kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 3. Írja be az új vagy jelenlegi jelszót. Ahogy jobbra látható, a négy nyílgomb (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). Beállítani kívánt jelszónak megfelelően a nyíl billentyűk megnyomásával adjon meg hat számjegyet a jelszónak. Ha a funkciót először használja, írja be a kivetítő alapértelmezett jelszavát (1, 1, 1, 1, 1, 1) a nyílgomb hatszori megnyomásával. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Biztonsági beállítások oldalra tér vissza. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. Nyomja meg az gombot a Bekapcsolási lezárás kiválasztásához, majd válassza ki az Be elemet a / gomb megnyomásával. 6. Az OSD menüből történő kilépéshez nyomja meg a MENU/EXIT gombot. 28 Működés

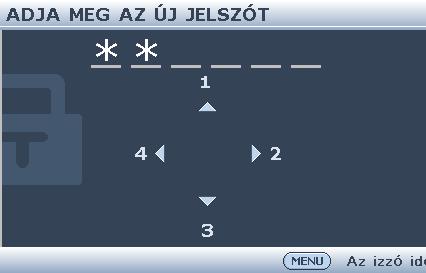

29 Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobb oldalon látható jelszó hibaüzenet jelenik meg három másodpercig, majd ezt a ADJA MEG A JELSZÓT üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszó esetére szóló eljárás megjelenítése a(z) 29. oldalon. Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik. Az elfelejtett jelszó esetére szóló eljárás megjelenítése 1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő kódolt számot jelenít meg a képen. 2. Írja le ezt a számot, és kapcsolja ki a kivetítőt. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója. A jelszó megváltoztatása 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menüponthoz. 2. Jelölje ki a Jelszóváltoztatás elemet, majd nyomja meg a MODE/ENTER gombot. Megjelenik az ADJA MEG A JELENLEGI JELSZÓT üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik egy másik üzenet: ADJA MEG AZ ÚJ JELSZÓT. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELENLEGI JELSZÓT üzenet megjelenésekor újra próbálkozhat. A MENU/EXIT gomb megnyomásával visszavonhatja a műveletet, vagy másik jelszóval próbálkozhat. 4. Írja be az új jelszót. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A kivetítő új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. Az OSD menüből történő kilépéshez nyomja meg a MENU/EXIT gombot. Működés 29

30 A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához térjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe az OSD menü előhívása után, majd nyomja meg a MODE/ENTER gombot. Megjelenik az ADJA MEG A JELSZÓT üzenet. Írja be a jelenlegi jelszót. Ha a jelszó megfelel, az OSD menü a Biztonsági beállítások oldalra tér vissza. Válassza a Bekapcsolási lezárás elemet, majd az Ki lehetőséget a / gombokkal. A kivetítő a következő indításkor nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELSZÓT üzenet megjelenésekor újra próbálkozhat. A MENU/EXIT gomb megnyomásával visszavonhatja a műveletet, vagy másik jelszóval próbálkozhat. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Bemeneti jel váltása A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A kivetítő induláskor automatikusan jelet keres. A Gyors, auto. keresés funkciónak a FORRÁS menüben Be állapotban kell lennie (a kivetítőnél ez az alapbeállítás), hogy a kivetítő automatikusan keresse meg a jeleket. A bemeneti jelek között manuálisan is körbelépegethet. 1. Nyomja meg a kivetítőn vagy a távirányítón a SOURCE gombot. Megjelenik a jelforrás kiválasztó sáv. 2. A / gombokkal válassza ki a kívánt jelet, majd nyomja meg a MODE/ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemeneti jelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek). A képbeállításhoz rendelkezésre álló opciók függnek a bemeneti jel típusától. Bővebben lásd: A képmód kiválasztása a(z) 33. oldalon A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő átméretezést hajt végre az képoldalarány beállítástól függően, aminek eredményeképpen előállhat 30 Működés

31 némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: A képoldalarány kiválasztása a(z) 31. oldalon. Részlet keresése nagyítással Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. A nyílgombokkal navigálhat a képen. A Digitális zoom funkció használata 1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a MEGJELENÍTÉS menüt. 2. Nyomja meg a gombot a Digitális zoom kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Zoom sáv. 3. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre. 4. A képen történő navigáláshoz nyomja meg a MODE/ENTER gombot a pásztázási módra történő váltáshoz, majd nyomja meg a nyílgombokat (,,, ). 5. A képen méretének csökkentéséhez nyomja meg a MODE/ENTER gombot, hogy visszaváltson nagyítás/kicsinyítés módra, majd nyomja meg a AUTO gombot, hogy a képet eredeti méretére állítsa vissza. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére. A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani. A képoldalarány kiválasztása A képméretarány a képszélesség és a képmagasság hányadosa. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül): A távvezérlő használata 1. Nyomja meg a Aspect gombot az aktuális beállítás megjelenítéséhez. 2. A Aspect többszöri megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt. Az OSD menü használata 1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a MEGJELENÍTÉS menüt. 2. Nyomja meg a / gombot a Képarány elem kiválasztásához. 3. A / gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt. A képoldalarány Több lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő jeltől függően. Működés 31

32 1. Auto. : Arányosan méretezi a képet, hogy illeszkedjen a kivetítő natív felbontásához eredeti szélességmagasság arányában. 2. Valós: A kép az eredeti felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Kisebb felbontású bemeneti jelek esetén a kép eredeti méretben jelenik meg. 3. 4:3: A képet úgy méretezi, hogy a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg :9: A képet úgy méretezi, hogy a vetítőernyő közepén 16:9 oldalaránnyal jelenjen meg :10: A képet úgy méretezi, hogy a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg :6: A képet úgy méretezi, hogy a vetítőernyő közepén 16:6 oldalaránnyal jelenjen meg. (csak az oktatási 1080p típuson érhető el) 16:9 kép 4:3 kép 16:9 kép 4:3 kép 16:9 kép 16:10 kép 16:6 kép (LX890UST) (LW890UST) (LH890UST) 32 Működés

33 Az optimális kép elérése A képmód kiválasztása A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat. Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik. Nyomja meg a MODE/ENTER gombot többször a kivetítőn vagy a távvezérlőn, amíg kiválasztja a kívánt üzemmódot. Lépjen a KÉP > Kép mód menübe és a / gombokkal válassza ki a használni kívánt módot. A képmódok felsorolását az alábbiakban találja. 1. Világos mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja. 2. Bemutató mód (alapértelmezés): Prezentációkhoz ajánlott. A fényerő erőteljesebb ebben az üzemmódban. 3. Élénk mód: Ez sokszínű videók és kiegyensúlyozott színtelítettséggel és fényességgel rendelkező képek megjelenítésére alkalmas. 4. srgb mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére. 5. Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videóklippek játszására a PC bemeneten keresztül sötétített (kevés fényű) környezetben felhasználói/2. felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd: A 1. felhasználói/2. felhasználói mód beállítása a(z) 33. oldalon. A 1. felhasználói/2. felhasználói mód beállítása Van két felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a 1. felhasználói/2. felhasználói kivételével). 1. Nyomja meg a MENU/EXIT gombot a képernyőmenü (OSD) megnyitásához. 2. Lépjen a KÉP > Kép mód menübe. 3. Nyomja meg a / gombokat, hogy kiválassza a 1. felhasználói 2. felhasználói opciókat. 4. Nyomja meg a / gombot a Referencia mód elem kiválasztásához. Ez a funkció csak akkor érhető el, ha a Felhasználói 1 vagy Felhasználói 2 mód van kiválasztva a Kép mód almenüben. 5. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 6. A változtatni kívánt almenü-elemet válassza ki a megnyomásával, majd a / segítségével állítsa be az értéket. Bővebben lásd "A képminőség finombeállítása felhasználó által megadott módban". Működés 33

34 7. A beállítások mentése kiválasztáskor történik meg. Fal színe használata Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Fal színe funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához lépjen a MEGJELENÍTÉS > Fal színe menübe és a / gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszín, Világos zöld, Kék, és Falitábla. A képminőség finombeállítása felhasználó által megadott módban Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció, ha az 1. felhasználó vagy a 2. felhasználó mód van kiválasztva. Igényei szerint állíthatja e funkciókat, ha kiválasztja őket, majd megnyomja a / gombot a kivetítőn vagy a távvezérlőn. Fényerő beállítása Minél magasabb az érték, annál nagyobb a kép fényereje. Továbbá minél kisebb az érték, annál sötétebb a kép. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Kontraszt beállítása Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához. A Fényerő vagy Kontraszt funkciót is beállíthatja a távvezérlő BRIGHT, illetve CONTRAST gombjával Szín beállítása Alacsonyabb értékek kevésbé telített színeket eredményeznek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához. Árnyalat beállítása Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Élesség beállítása Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép. A Brilliant Color beállítása Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a kivetítő realisztikus, valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a Be elemet. Ha nincs rá szüksége, válassza a Ki elemet. A kivetítő ajánlott és alapértelmezett beállítása a Be. A Ki választása esetén a Színhőmérséklet funkció nem áll rendelkezésre Működés

35 Színhőmérséklet választása Az elérhető színhőmérséklet* opciók a kiválasztott jeltípustól függenek. 1. Hideg: A képek kékes fehérnek látszanak. 2. Normál: Megőrzi a fehér normál színét. 3. Meleg: A képek vöröses fehérnek látszanak. *A színhőmérsékletről: Sok különböző árnyalat létezik, amelyek bizonyos célokra fehérnek számítanak. A "színhőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik. Válassza ki a kívánt színhőmérsékletet A kívánt színhőmérséklet beállításához: 1. Válassza ki a Színhőmérséklet elemet és válassza a Meleg, Normál vagy Hideg elemet a kivetítőn vagy a távvezérlőn lévő / gombok megnyomásával. 2. Nyomja meg a gombot a Színhőmérséklet finomhangolása kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Színhőm. Finombeállítása menü. 3. Nyomja meg a / gombot a módosítani kívánt lehetőség kiválasztásához, majd állítsa be az értékeit a / gomb megnyomásával. R erősítés/g erősítés/b erősítés: A vörös, zöld és kék kontrasztértékét állítja be. R eltolás/g eltolás/b eltolás: A vörös, zöld és kék fényerejét állítja be. 4. Nyomja meg a MENU/EXIT gombot a kilépéshez és a beállítások mentéséhez. 3D színkezelés A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába. A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá. A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fénymérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a kivetítő csomagja nem tartalmazza, azonban a kivetítő értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat. A színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget. Ha vásárolt teszt lemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitorokon, televíziókon, kivetítőkön stb. A lemezről bármelyik képet kivetítheti a vetítőernyőre, majd beléphet a 3D színkezelés menübe, és elvégezheti a beállításokat. A beállításhoz: 1. Lépjen be a KÉP menübe és válassza ki a 3D színkezelés elemet. 2. Nyomja meg a MODE/ENTER gombot, amire megjelenik a 3D színkezelés oldal. Működés 35

36 3. Válassza ki a Elsődleges szín elemet és a / gomb megnyomásával válasszon színt a vörös, sárga, zöld, ciánkék, kék és bíborvörös színek közül. 4. A megnyomásával válassza ki a Színárnyalat elemet, és a / gomb megnyomásával válassza ki hozzá a Sárga VÖRÖS tartományt. A tartomány növelése a két ZÖLD szomszédos színből nagyobb arányt tartalmazó színeket fog adni. A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Magenta Ciánkék Például, ha a vöröset választja és a tartományt 0-ra állítja, akkor csak a tiszta KÉK piros lesz kiválasztva a képben. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is. 5. A megnyomásával válassza ki a Telítettség elemet, és a / gomb megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. Például, ha a vöröset választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti. Telítettség az adott szín mennyiségét jelzi a videoképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a "0" érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, az adott szín túl erős és valótlan hatású lesz. 6. A megnyomásával válassza kim a Erősítés elemet, és a / gomb megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog. 7. A 3-6. lépés megismétlésével végezze el a többi színbeállítást. 8. Győződjön meg arról, hogy elvégzett-e minden szükséges beállítást. 9. Nyomja meg a MENU/EXIT gombot a kilépéshez és a beállítások mentéséhez. Az aktuális vagy az összes kép üzemmód alaphelyzetbe állítása 1. Lépjen be a KÉP menübe és válassza ki a Képbeállítás visszaállítása elemet. 2. Nyomja meg a MODE/ENTER gombot, majd nyomja meg a / gombot a Jelenlegi vagy Összes kiválasztásához. Jelenlegi: a gyári alapértékekre állítja vissza az aktuális kép üzemmódot. Összes: a gyári alapértékekre állít vissza minden értéket a KÉP menü 1. felhasználói/2. felhasználói elemének kivételével. 36 Működés

37 Időzítő beállítása a prezentációhoz Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást. A funkció használatához a következő lépések szükségesek: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menüre, majd nyomja meg a MODE/ENTER gombot a Bemutatóidőzítő oldal megjelenítéséhez. 2. Válassza ki a Időköz elemet és döntse el, mennyi időt kíván beállítani a / gomb megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben. 3. Nyomja meg a gombot a Időzítő megjelenítése kiválasztásához, majd a / gomb megnyomásával adja meg, hogy meg kívánja-e jeleníteni az időzítőt a képen. Kijelölt elemek Mindig 1 perc/2 perc/ 3 perc Soha Leírás Az óra a bemutató teljes ideje alatt látható lesz a képernyőn. Az óra a bemutató utolsó 1/2/3 percében lesz a képernyőn. Az óra a bemutató alatt egyáltalán nem lesz látható. 4. Nyomja meg a gombot a Időzítő helye kiválasztásához, majd a / megnyomásával adja meg az időzítő helyzetét. Balra felül Balra lent Jobbra felül Jobbra lent 5. Nyomja meg a gombot a Időzítő léptetési iránya kiválasztásához, majd a / megnyomásával válassza ki a kívánt számlálási irányt. Kijelölt elemek Számlálás felfelé Számlálás lefelé Leírás 0-ról indulva nő a beállított időig. A beállított értékről indulva csökken 0-ra. 6. Nyomja meg a gombot a Hangjelzés elem kiválasztásához és döntse el, kívánja-e aktiválni a hangos emlékeztetőt a / gomb megnyomásával. Ha kiemeli a Be elemet, egy dupla hangjelzés lesz hallható a vissza-/előre számlálás utolsó 30 másodpercében, illetve tripla hangjelzés lesz hallható a számlálás végén. 7. A prezentációs időzítő aktiválásához nyomja meg a gombot, nyomja meg a / gombot Be kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 8. Jóváhagyást kérő üzenet jelenik meg. Jelölje ki a Igen elemet, majd megerősítésképpen nyomja meg a MODE/ENTER gombot. Megjelenik a következő üzenet a képen: "A bemutatóidőzítő bekapcsolva". Az idő számlálása az időzítő bekapcsoláskor indul el. A stopper törlése a következő lépésekkel lehetséges: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menübe és nyomja meg az gombot az Ki lehetőség kiválasztásához. Nyomja meg a MODE/ENTER gombot. Jóváhagyást kérő üzenet jelenik meg. Működés 37

38 2. Jelölje ki a Igen elemet, majd megerősítésképpen nyomja meg a MODE/ ENTER gombot. Megjelenik a következő üzenet a képen: "A bemutatóidőzítő kikapcsolva". A kép elrejtése Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja az ECO BLANK funkciót a vetített kép elrejtésére és a fényforrás kikapcsolására. Nyomjon meg egy gombot a kivetítőn vagy a távirányítón a kép visszaállításához. Ha ezt a funkciót csatlakoztatott hangbemenet mellett aktiválja, a hang hallható marad. Lehetséges az üres idő beállítása a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Képkikapcsolási időzítő menüben, amikor az üres képen nincs tevékenység a kivetítő automatikusan visszatér a képhez az időtartam letelte után. Az idő hossza 5 és 30 perc között állítható 5 perces időközönként. Ne helyezzen akadályokat a vetítőlencse elé, mert a tárgy ettől felhevülhet. Attól függetlenül, hogy a Képkikapcsolási időzítő működésben van-e vagy sem, bármilyen gomb megnyomása a kivetítőn vagy a távvezérlőn visszaállítja a képet. A kép kimerevítése Nyomja meg a távirányítón a FREEZE gombot a kép kimerevítéséhez. A "FREEZE" szó jelenik meg a képen. A funkciót a távvezérlő vagy a kivetítő bármely gombjával hatástalaníthatja. Ha a képet kimerevíti a vásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette. Működés magas tengerszint feletti környezetben Javasoljuk a Hegyvidéki mód használatát, ha a környezete méterrel a tengerszint felett található, és a környezeti hőmérséklet 0 C 35 C közötti. A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0 C és 35 C közötti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot. A Hegyvidéki mód aktiválása: 1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt. 2. Nyomja meg a gombot a Hegyvidéki mód elem kiválasztásához, majd nyomja meg a / gombot a Be elem kiválasztásához. Jóváhagyást kérő üzenet jelenik meg. 3. Jelölje ki a Igen elemet, majd nyomja meg a MODE/ENTER gombot. 38 Működés

39 A Hegyvidéki mód nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt. Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni. A hang beállítása Az alábbi hangbeállítások befolyásolják a kivetítő (egy vagy több) hangszóróját. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd: Csatlakoztatás a(z) 20. oldalon az audió bemenet csatlakozásának módját illetően. Hang elnémítása A hangerő beállításához nyomja meg a MUTE gombot a távvezérlőn, vagy: 1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt. 2. Nyomja meg a gombot a Hangbeállítások kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik az Hangbeállítások oldal. 3. Válassza ki a Némítás elemet, majd válassza a Be lehetőséget. A hangerő beállítása A hangerő beállításához nyomja meg a VOLUME gombot a távvezérlőn vagy kivetítőn, vagy: 1. Ismételje meg a fenti 1-2. lépést. 2. Válassza ki a Hangerő elemet és állítsa be kívánt hangerőszintet. A Be-/kikapcsolási csengőhang kikapcsolása A csengőhang kikapcsolása: 1. Ismételje meg a Hangerő némítása című szakasz 1 2. lépését. 2. Válassza ki a Be/kikapcsolási hangjelzés elemet, majd válassza a Ki lehetőséget. A Be-/kikapcsolási csengőhang módosításának egyetlen módja az, ha itt az Be vagy Ki lehetőséget választja. A Be-/kikapcsolási csengőhangot nem befolyásolja a hang némítása vagy a hangerő módosítása. Az Auto. Kikapcsolás beállítása Ez a funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel forrást, a fényforrás szükségtelen használatának megelőzésére. A Auto. kikapcsolás beállításához lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Auto. kikapcsolás menüre, majd nyomja meg a / gombot. Az időtartam 5 és 30 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás elemet. Az adott időtartamon belül a kivetítő nem fog automatikusan kikapcsolódni. Működés 39

40 A kivetítő menüjének testreszabása Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják. A RENDSZERBEÁLLÍTÁS: Alapszintű menüben lévő Nyelv elemmel az OSD menü megjelenítésének nyelvét lehet beállítani. Nyomja meg a MODE/ENTER gombot a nyelvi beállítások oldal megjelenítéséhez. A / / / és MODE/ ENTER gombok használatával válassza ki a használni kívánt nyelvet. A Menü megjelenítési ideje a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5 másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időtartamot. A Menü pozíciója a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót. A Emlékeztető üzenet a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben lehetővé teszi annak beállítását, hogy jelenjenek-e meg emlékeztető üzenetek a képen vagy sem. Használja a / gombokat a kívánt beállítás kiválasztásához. Az Indítóképernyő a RENDSZERBEÁLLÍTÁS: Alapszintű menüben a kivetítő indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt. Válassza ki a fényforrás üzemmódot A távvezérlő használata. Nyomja meg a LAMP MODE gombot, amire megjelenik a fényforrás üzemmód választósáv. A / gombok segítségével válassza ki a Normál/Takarékos/Halv. lehetőséget. Az OSD menü használata. 1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt. 2. Nyomja meg a gombot a Fényf.-beáll. kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Fényf.-beáll. oldal. 3. Válassza ki a Fényf.-mód lehetőséget, majd nyomja meg a / gombot a Normál/Takarékos/Halv. kiválasztásához. A fényforrás fényereje a fényforrás üzemmódjától függően változhat. Lásd az alábbi táblázatba foglalt leírást. Fényf.-mód Leírás Normál Takarékos Halv. Ha az Takarékos vagy Halv. üzemmódot választja, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez. 40 Működés Teljes fényforrás fényerőt biztosít Csökkenti a fényerőt a fényforrás élettartamának növeléséhez, és csökkenti a ventilátorzajt Csökkenti a fényerőt a fényforrás élettartamának meghosszabbításához.

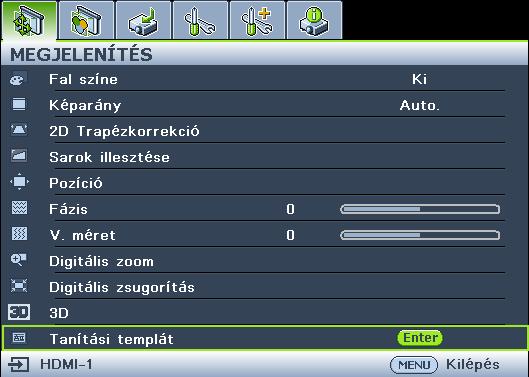

41 Tanítási templát használata A táblára történő írás tanárok számára történő megkönnyítése érdekében használhatja a beépített sablont az OSD segítségével. Hívja elő az OSD menüt, és lépjen a MEGJELENÍTÉS > Tanítási templát menüponthoz. Válassza a Falitábla/Fehér tábla > Ki/Betűk létrehozása/ Munkalap/Koordinációs ábra lehetőséget. Megjelenik az Tanítási templát. Tanítási templát Betűk létrehozása Fehér tábla Falitábla Munkalap Koordináci ós ábra Működés 41

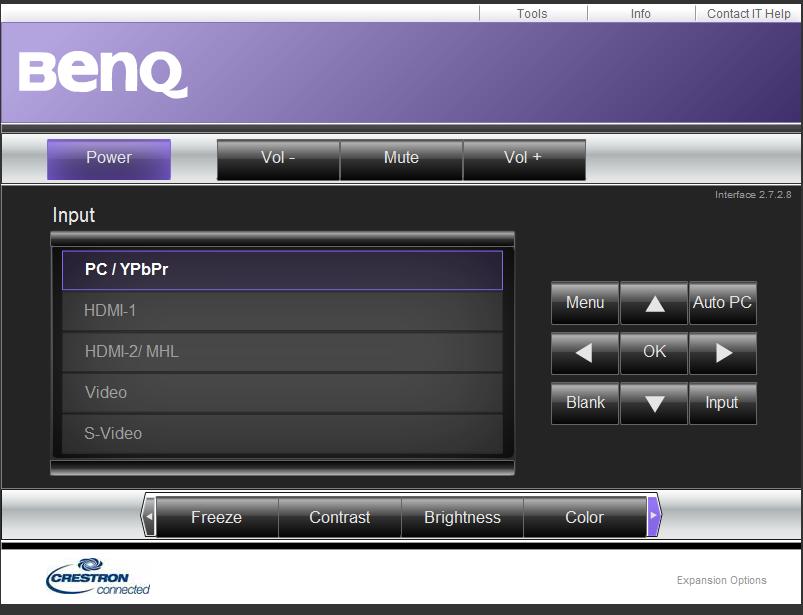

42 A kivetítő vezérlése LAN környezetben A vezetékes LAN menü lehetővé teszi a kivetítő számítógépről történő vezérlését böngészőprogram segítségével, amennyiben a számítógép és a kivetítő megfelelően csatlakozik ugyanahhoz a helyi hálózathoz. A vezetékes LAN beállítások konfigurálása Ha DHCP környezetben tartózkodik: 1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz. Az RJ45 csatlakoztatásakor kerülje a kábel hurkolását és összecsavarását, mert ez zajt vagy jelszakadást okozhat. 2. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt. 3. Nyomja meg a gombot a Hálózati beállítások kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Hálózati beállítások oldal. 4. Nyomja meg a gombot a Vezetékes LAN kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Vezetékes LAN oldal. 5. Nyomja meg a gombot a DHCP elem kiválasztásához, majd nyomja meg a / gombot a Be elem kiválasztásához. 6. Várjon kb másodpercig, majd lépjen be újra a Vezetékes LAN oldalra. 7. Láthatók a IP címe, Alhálózati maszk, Alapértelmezett átjáró és DNSkiszolgáló beállítások. Jegyezze fel a IP címe sorban megjelenített IP-címet. Vegye fel a kapcsolatot a hálózati rendszergazdával, ha az IP cím nem látható. 8. Lépjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások oldalra. 9. Nyomja meg a gombot a AMX eszköz felfedezés kiemeléséhez, majd nyomja meg a / gombot az Be vagy Ki elem kiválasztásához. Az AMX eszköz felfedezés Beállapotában a kivetítőt AMX vezérlő észlelheti. Ha nem DHCP környezetben tartózkodik: 1. Ismételje meg a fenti 1-4. lépést. 2. Nyomja meg a gombot a DHCP elem kiválasztásához, majd nyomja meg a / gombot a Ki elem kiválasztásához. 42 Működés

43 3. Lépjen kapcsolatba a hálózati rendszergazdával tájékoztatásért a IP címe, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállításait illetően. 4. Nyomja meg a gombot a módosítani kívánt elem kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 5. Nyomja meg a / gombot a kurzor mozgatásához, majd nyomja meg a / gombot a számjegyek beviteléhez. 6. A beállítás mentéséhez nyomja meg a MODE/ENTER gombot. Ha nem kívánja menteni a beállítást, nyomja meg a MENU/EXIT gombot. 7. Nyomja meg a gombot az Alkalmaz elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. 8. Nyomja meg a MENU/EXIT gombot, hogy visszatérjen a Hálózati beállítások oldalra, nyomja meg a gombot a AMX eszköz felfedezés elem kiemeléséhez, majd nyomja meg a / gombot a Be vagy Ki kiválasztásához. 9. Nyomja meg a MENU/EXIT gombot a menüből történő kilépéshez. Működés 43

44 A kivetítő távoli vezérlése böngészőprogramon keresztül Ha rendelkezik a kivetítő helyes IP-cmével és a kivetítő bekapcsolt vagy készenléti módban van, bármilyen számítógépet használhat a kivetítő vezérléséhez, amely ugyanahhoz a helyi hálózathoz csatlakozik. 1. Gépelje be a kivetítő címét a böngészőprogram címsorába, majd kattintson az Ugrás gombra. 2. Megnyílik a hálózati távvezérlés oldal. Ez az oldal (Crestron econtrol) úgy teszi lehetővé a kivetítő kezelését, mintha távvezérlőt használna vagy a kivetítő vezérlőpultját A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra. A forráslista a kivetítőn rendelkezésre álló csatlakozók számának függvényében eltér. A "Video" videojelet jelképez. 2 Menü Auto. PC Blank (Üres) Bemenet ( ) Bővebben lásd: Távirányító a(z) 10. oldalon. ( ) ( ) ( ) OK Aktiválja a képernyőmenü (OSD) kijelölt elemét. A Tools (Eszközök) oldal úgy teszi lehetővé a kivetítő kezelését, a LAN vezérlési beállítások konfigurálását és a kivetítő hálózati távvezérlésének biztonságossá tételét. 44 Működés

45 A kivetítőt el lehet nevezni, valamint nyilván lehet tartani a helyét és a karbantartást végző személyt. 2. A LAN vezérlés beállításait is módosíthatja. 3. Miután beállította, a kivetítő hálózati távvezérlése jelszóvédetté válik. 4. Miután beállította, a Tools (Eszközök) oldal elérése jelszóvédetté válik. 5. Nyomja meg az Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra. A beállítások elvégzése után nyomjam meg a Send (Küldés) gombot, amire megtörténik az adatok mentése a kivetítőben Ügyeljen a karakterszám korlátozásra (szóköz és egyéb írásjeleket is beleértve) az alábbi listán: Kategóriaelem Crestron Control Kivetítő Hálózati konfiguráció Felhasználói Jelszó Beviteli hosszúság Karakterek maximális száma IP címe 15 IP ID 4 Port 5 Kivetítő neve 22 Helyszín 22 Hozzárendelve ehhez: (N/A) DHCP (Engedélyezve) 15 IP címe 15 Alhálózati maszk 15 Alapértelmezett átjáró 15 DNS-kiszolgáló (N/A) Engedélyezve (N/A) Új Jelszó 15 Megerősítés 15 Működés 45

46 Rendszergaz da-jelszó Engedélyezve (N/A) Új Jelszó 15 Megerősítés 15 Az Info (Információ) oldal a kivetítő adatait és állapotát mutatja. Nyomja meg az Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra. További információk a weblapjainkon: & 46 Működés

47 PointWrite Modul telepítése a kivetítőre az interaktív funkció használatához PointWrite Modult telepíthet (PW40U, opcionális kiegészítő, amely külön kapható) a kivetítőre az interaktív funkció használatához. Kamera telepítése a kivetítőre Győződjön meg arról, hogy a PointWrite kamera megfelelően van telepítve, mielőtt aktiválja az interaktív funkciót. Az USB-kábel segítségével csatlakoztassa a kivetítőt a PC-hez. Csatlakoztassa az USB-kábel mini-b végét a kivetítőhöz, az USB A típusú végét pedig a számítógéphez. Ellenőrizze a számítógép Eszközkezelőjét, hogy meggyőződjön, a PointWrite eszközt felismerte a számítógépe. A PointWrite Modul telepítésének végén tekintse meg a PW40U felhasználói kézikönyvét további utasításokért. Működés 47

48 A kivetítő kikapcsolása II 1. Nyomja meg a Főkapcsoló gombot a kivetítőn. Megerősítést kérő üzenet jelenik meg. Ha nem válaszol néhány másodpercen belül, az üzenet eltűnik. Ha távvezérlőt használ, nyomja meg az OFF gombot a távvezérlőn a kivetítő kikapcsolásához. 2. Nyomja meg ismét a II Power (Főkapcsoló) gombot a kivetítőn. A POWER jelzőfény narancssárgán villog, a vetítőlámpa kikapcsolódik, és a ventilátorok tovább működve hűtik a kivetítőt. A fényforrás védelme érdekében a kivetítő semmilyen parancsra sem reagál a hűtési folyamat alatt. 3. Ha a második hűtési folyamat befejeződik, a POWER jelzőfény narancsárgára vált és a ventilátorok leállnak. 4. Húzza ki a tápkábel dugóját a konnektorból, ha a kivetítőt hosszabb ideig nem tervezi használni. Ha a kivetítőt nem előírásszerűen kapcsolja le, akkor a fényforrás védelme érdekében a kivetítő újraindításának megkísérlésekor a ventilátorok néhány percig járva hűteni fognak. Nyomja meg újra a Főkapcsoló gombot a kivetítő újraindításához, miután leálltak a ventilátorok és a POWER jelzőfény narancssárgára váltott. A fényforrás tényleges élettartama a környezeti feltételektől és a használattól függően eltérhet. 48 Működés

49 Menü műveletek Menürendszer Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik. 1. MEGJELENÍTÉS menü Almenü Almenü eleme/opciók Fal színe Ki/Világos sárga/rózsaszín/világos zöld/kék/falitábla Képarány Auto./Valós/4:3/16:9/16:10/16:6 2D Trapézkorrekció Sarok illesztése Pozíció Fázis V. méret Digitális zoom Digitális zsugorítás 3D Tanítási templát 3D üzemmód 3D fordított szink. 3D beállítások mentése 3D beállítások alkalmazása Falitábla Fehér tábla Auto. Felső-alsó Frame Sequential Frame Packing Side By Side Ki Letiltás/Fordított 3D beállítások 1 3D beállítások 2 3D beállítások 3 3D beállítások 1 3D beállítások 2 3D beállítások 3 Ki Igen/Nem Igen/Nem Igen/Nem Igen/Nem Igen/Nem Igen/Nem Ki/Betűk létrehozása/munkalap/ Koordinációs ábra Ki/Betűk létrehozása/munkalap/ Koordinációs ábra Működés 49

50 2. KÉP menü Almenü Kép mód Referencia mód Fényerő Kontraszt Szín Árnyalat Élesség Brilliant Color Színhőmérséklet Színhőmérséklet finomhangolása 3D színkezelés Képbeállítás visszaállítása Almenü eleme/opciók Világos/Bemutató/Élénk/sRGB/Mozi/(3D)/1. felhasználói/2. felhasználói Világos/Bemutató/Élénk/sRGB/Mozi/(3D) Be/Ki Hideg/Normál/Meleg R erősítés G erősítés B erősítés R eltolás G eltolás B eltolás Elsődleges szín Színárnyalat Telítettség Erősítés Jelenlegi Összes Mégse R/G/B/C/M/Y 3. FORRÁS menü Almenü Gyors, auto. keresés HDMI form. HDMI kiegyenlítő Be/Ki Almenü eleme/opciók Auto./RGB Teljes/RGB Korlátozott/YUV Teljes/YUV Korlátozott HDMI -1 HDMI Működés

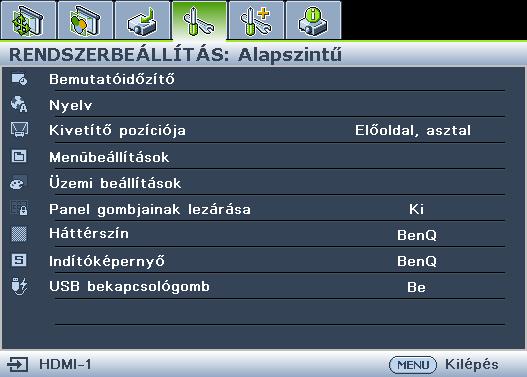

51 4. RENDSZERBEÁLLÍTÁS: Alapszintű menü Almenü Almenü eleme/opciók Bemutatóidőzítő Időköz Időzítő megjelenítése Időzítő helye Időzítő léptetési iránya Hangjelzés Be Ki 1~15~240 perc Mindig/3 perc/2 perc/1 perc/soha Balra felül/balra lent/jobbra felül/ Jobbra lent Számlálás lefelé/számlálás felfelé Be/Ki Igen/Nem Igen/Nem Nyelv Kivetítő pozíciója Menübeállítások Üzemi beállítások Panel gombjainak lezárása Háttérszín Indítóképernyő USB bekapcsológomb Előoldal, asztal/hátoldal, asztal/hátoldal, mennyezet/ Előoldal, mennyezet Menü megjelenítési ideje Menü pozíciója Emlékeztető üzenet Közvetlen bekapcsolás Jel általi bekapcsolás Auto. kikapcsolás Képkikapcsolási időzítő Alvás időzítő Szűrő időzító visszaállítása Be/Ki BenQ/Fekete/Kék/Lila BenQ/Fekete/Kék Be/Ki 5 másodperc/10 másodperc/20 másodperc/30 másodperc/mindig Középen/Balra felül/jobbra felül/ Jobbra lent/balra lent Be/Ki Be/Ki Számítógép HDMI Be/Ki Be/Ki Letiltás/3 perc/10 perc/15 perc/20 perc/25 perc/30 perc Letiltás/5 perc/10 perc/15 perc/20 perc/25 perc/30 perc Letiltás/30 perc/1 óra/2 óra/3 óra/ 4 óra/8 óra/12 óra Alapérték/Mégse Igen/Nem Működés 51

52 5. RENDSZERBEÁLLÍTÁS: Speciális menü Almenü Almenü eleme/opciók Hegyvidéki mód Be/Ki Igen/Nem Ventilátorsebesség Szűrő Be/Ki Igen/Nem mód Függő. Vetítés Be/Ki Igen/Nem Hangbeállítások Fényf.-beáll. Némítás Hangerő Be/kikapcsolási hangjelzés Fényf.-mód Fényf. haszn. idő Be/Ki Be/Ki Normál Takarékos Halv. Fényf. haszn. idő Normál Takarékos Halv. Jelszóváltoztatás Biztonsági Biztonsági beállítások Bekapcsolási beállítások lezárás megváltoztatása Baud arányszám 9600/14400 /19200/38400/57600/ Ellenőrző minta Be/Ki Feliratozás Készenléti beállítások Feliratozás bekapcsolása Felirat típusa Hálózat Monitorkimenet Audió átbocsátás Be/Ki CC1/CC2/CC3/CC4 A hálózati készenléti mód Be/Ki engedélyezése Normál készenléti Ki/20 perc/1 óra/3 módba kapcsolás óra/6 óra Be/Ki Ki Audiobemenet Audio L/R HDMI -1 HDMI-2/MHL 52 Működés

53 Hálózati beállítások Összes beállítás alapértékre Vezetékes LAN AMX eszköz felfedezés MAC Cím Alapérték/Mégse Állapot DHCP IP címe Alhálózati maszk Alapértelmezett átjáró DNS-kiszolgáló Alkalmaz Be/Ki Csatlakozás/ Kapcsolatbontás Be/Ki 6. INFORMÁCIÓK menü Almenü Jelenlegi rendszerállapot Natív felbontás Forrás Kép mód Fényf.-mód Felbontás 3D formátum Színrendszer Fényf. haszn. idő Szűrő használati ideje Firmware verzió Almenü eleme/opciók Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a kivetítő érzékelt legalább egy jelet. Ha a kivetítőhöz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak. Működés 53

54 Az egyes menük leírása A kézikönyvben felsorolt alapértelmezett értékek, különösen a oldalon szereplők kizárólag hivatkozás célját szolgálják. Kivetítőtől függően eltérők lehetnek a folyamatos termékfejlesztés miatt. 1. MEGJELENÍTÉS menü FUNKCIÓ Fal színe Képarány 2D Trapézkorrekció Sarok illesztése Pozíció LEÍRÁS A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd: Fal színe használata a(z) 34. oldalon. Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemeneti jeltől függően. Bővebben lásd: A képoldalarány kiválasztása a(z) 31. oldalon. Korrigálja a kép függőleges és vízszintes trapéztorzítását. Bővebben lásd: 2D trapéztorzítás korrekciója a(z) 24. oldalon. Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával. Bővebben lásd: A Sarok illesztése a(z) 25. oldalon. Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyílgombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez. Fázis V. méret Digitális zoom Digitális zsugorítás Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. A kép horizontális irányú szélességét állítja. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. Nagyítja a vetített képet. Bővebben lásd: Részlet keresése nagyítással a(z) 31. oldalon. Kicsinyíti a képet a rögzített középpont körül. 1. Nyomja meg az MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiválasztva. Nyomja meg a gombot a Digitális zsugorítás kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a / gombot a kép méretének csökkentéséhez. 54 Működés
