1 MX768/MW769 Digitális projektor Felhasználói kézikönyv

2 Tartalom Fontos biztonsági tudnivalók... 3 Bevezetés... 7 A projektor jellemzői... 7 Csomag tartalma... 8 A kivetítő külső nézete Kezelőszervek és működésük A kivetítő elhelyezése A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás Számítógép vagy monitor csatlakoztatása Videó forráseszközök csatlakoztatása Működés A kivetítő indítása A vetített kép beállítása A menük használata A kivetítő biztonsága Bemeneti jel váltása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése Időzítő beállítása a prezentációhoz A kép elrejtése A kép kimerevítése Működés magas tengerszint feletti környezetben A hang beállítása A kivetítő menüjének testreszabása Energiatakarékos lámpa üzemmód választása Tanítási templát használata A kivetítő vezérlése LAN környezetben Web Control Lock (Web ellenőrző zár) használata Kép megjelenítése a Q Presenter alkalmazáson keresztül A Vetítés bejelentkezési kód használata A közvetítés funkció használata Távoli elérésű asztal vezérlése a Q Presenter alkalmazáson keresztül Bemutató USB-kártyaolvasóról A kivetítő kikapcsolása Menü műveletek Karbantartás...83 A kivetítő ápolása Lámpa információk Hibaelhárítás...91 Műszaki adatok...92 Méretek Mennyezetre szerelés Időzítés táblázat Garancia és szerzői jogi információk Tartalom

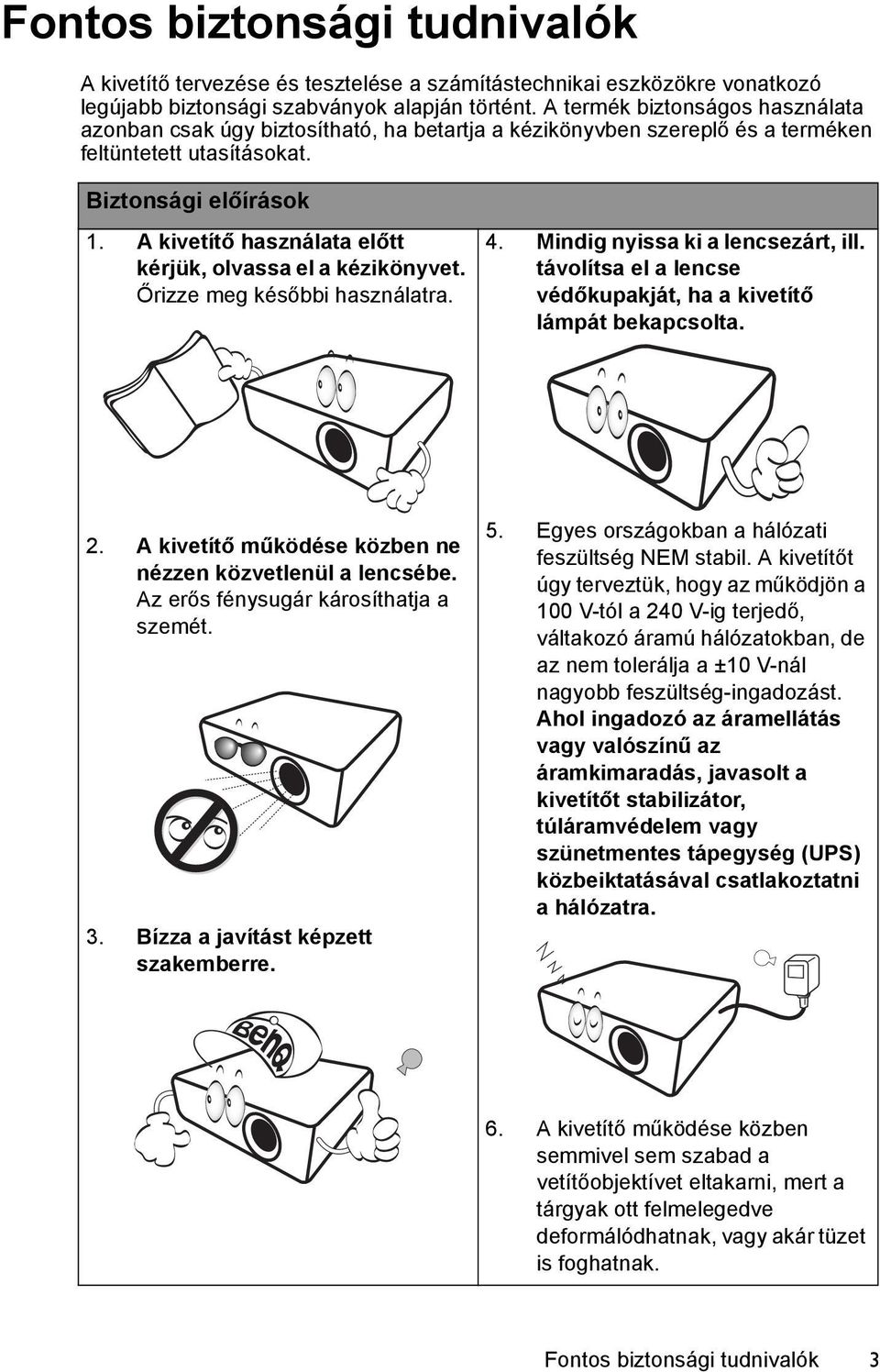

3 Fontos biztonsági tudnivalók A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági előírások 1. A kivetítő használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra. 4. Mindig nyissa ki a lencsezárt, ill. távolítsa el a lencse védőkupakját, ha a kivetítő lámpát bekapcsolta. 2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 3. Bízza a javítást képzett szakemberre. 5. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő, váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 6. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. Fontos biztonsági tudnivalók 3

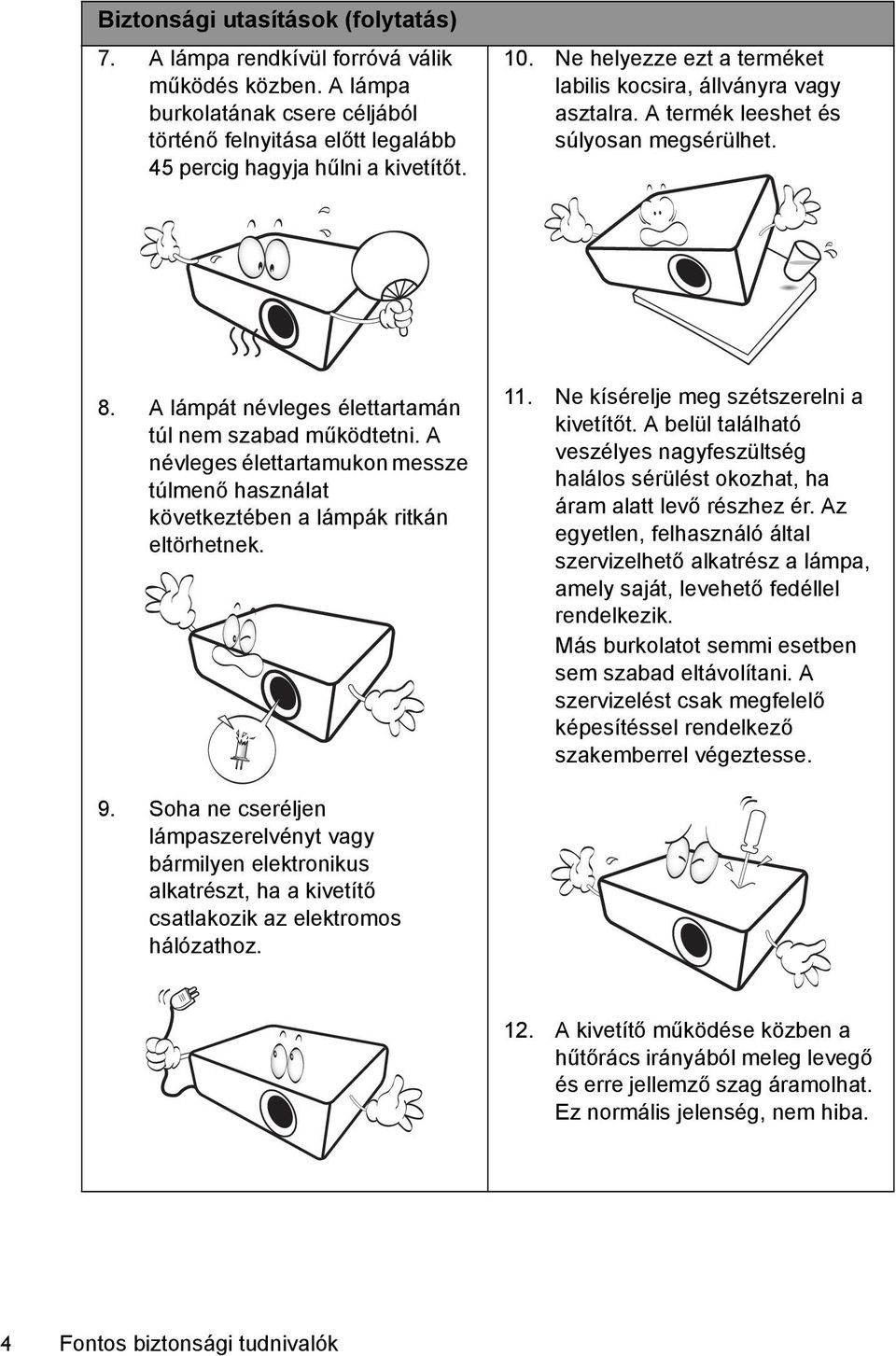

4 Biztonsági utasítások (folytatás) 7. A lámpa rendkívül forróvá válik működés közben. A lámpa burkolatának csere céljából történő felnyitása előtt legalább 45 percig hagyja hűlni a kivetítőt. 10. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 8. A lámpát névleges élettartamán túl nem szabad működtetni. A névleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 11. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. Az egyetlen, felhasználó által szervizelhető alkatrész a lámpa, amely saját, levehető fedéllel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 9. Soha ne cseréljen lámpaszerelvényt vagy bármilyen elektronikus alkatrészt, ha a kivetítő csatlakozik az elektromos hálózathoz. 12. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba. 4 Fontos biztonsági tudnivalók

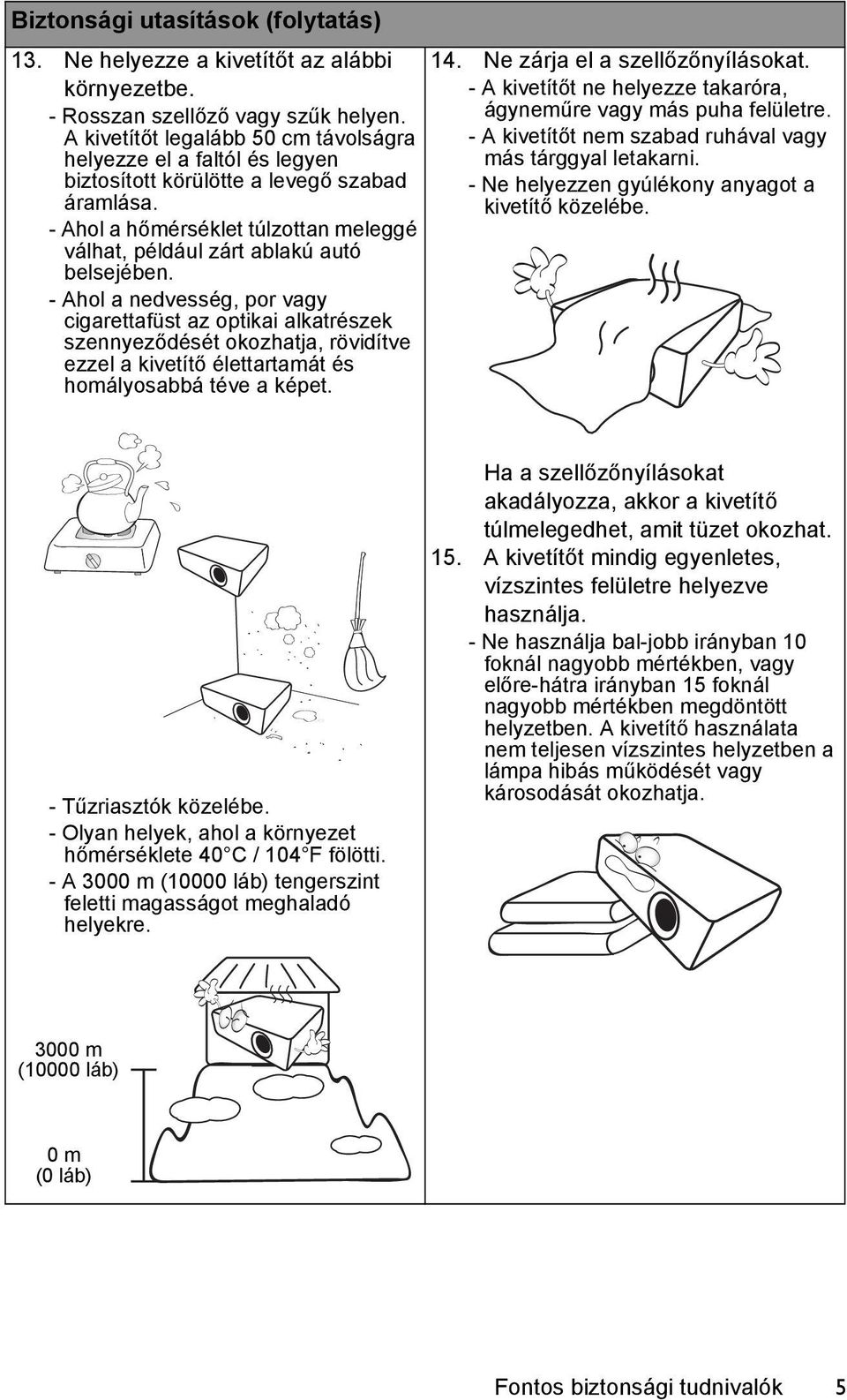

5 Biztonsági utasítások (folytatás) 13. Ne helyezze a kivetítőt az alábbi környezetbe. - Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a kivetítő élettartamát és homályosabbá téve a képet. 14. Ne zárja el a szellőzőnyílásokat. - A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre. - A kivetítőt nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a kivetítő közelébe. - Tűzriasztók közelébe. - Olyan helyek, ahol a környezet hőmérséklete 40 C / 104 F fölötti. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre. Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat. 15. A kivetítőt mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A kivetítő használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja m (10000 láb) 0 m (0 láb) Fontos biztonsági tudnivalók 5

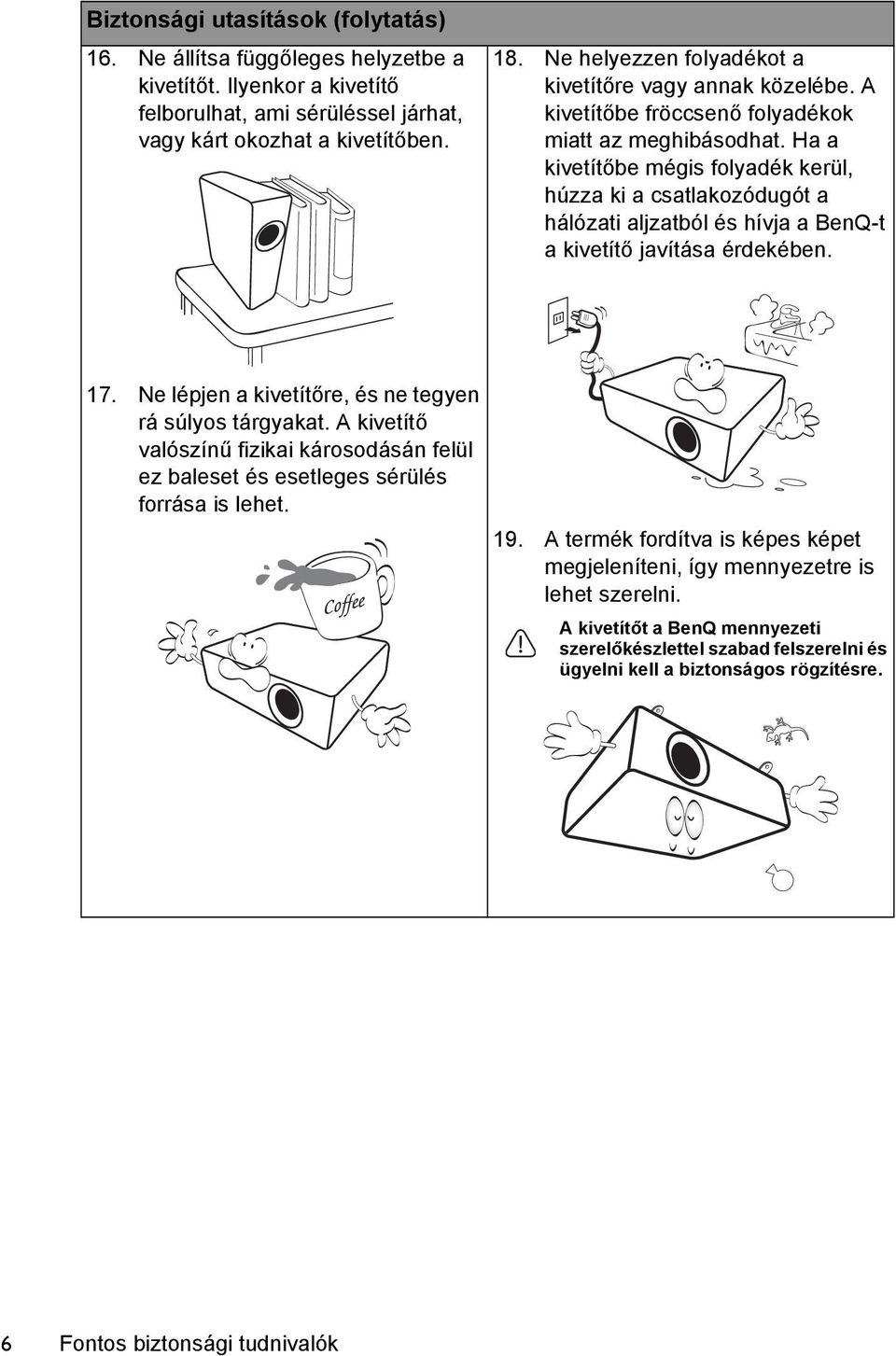

6 Biztonsági utasítások (folytatás) 16. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben. 18. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében. 17. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 19. A termék fordítva is képes képet megjeleníteni, így mennyezetre is lehet szerelni. A kivetítőt a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. 6 Fontos biztonsági tudnivalók

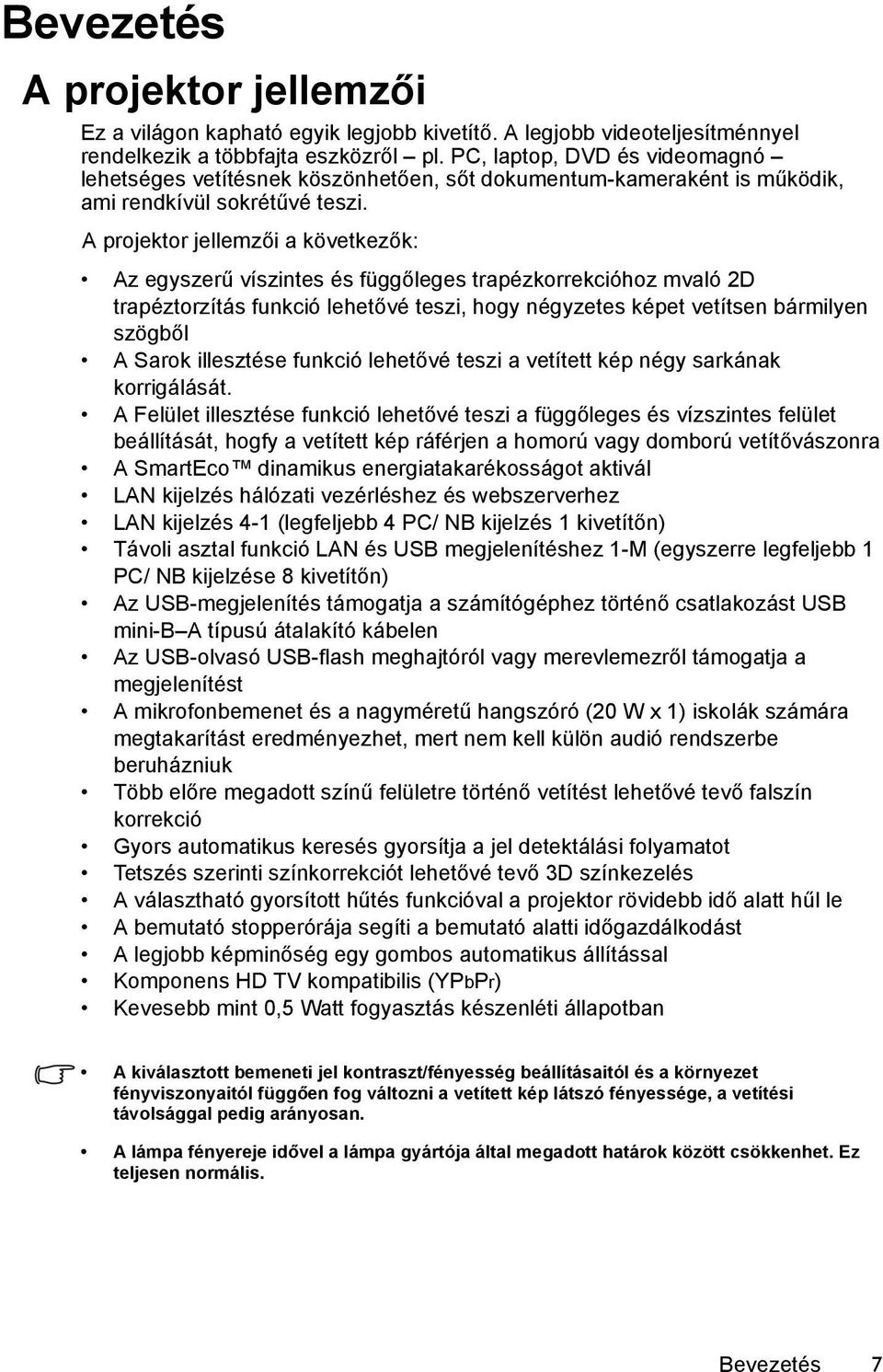

7 Bevezetés A projektor jellemzői Ez a világon kapható egyik legjobb kivetítő. A legjobb videoteljesítménnyel rendelkezik a többfajta eszközről pl. PC, laptop, DVD és videomagnó lehetséges vetítésnek köszönhetően, sőt dokumentum-kameraként is működik, ami rendkívül sokrétűvé teszi. A projektor jellemzői a következők: Az egyszerű víszintes és függőleges trapézkorrekcióhoz mvaló 2D trapéztorzítás funkció lehetővé teszi, hogy négyzetes képet vetítsen bármilyen szögből A Sarok illesztése funkció lehetővé teszi a vetített kép négy sarkának korrigálását. A Felület illesztése funkció lehetővé teszi a függőleges és vízszintes felület beállítását, hogfy a vetített kép ráférjen a homorú vagy domború vetítővászonra A SmartEco dinamikus energiatakarékosságot aktivál LAN kijelzés hálózati vezérléshez és webszerverhez LAN kijelzés 4-1 (legfeljebb 4 PC/ NB kijelzés 1 kivetítőn) Távoli asztal funkció LAN és USB megjelenítéshez 1-M (egyszerre legfeljebb 1 PC/ NB kijelzése 8 kivetítőn) Az USB-megjelenítés támogatja a számítógéphez történő csatlakozást USB mini-b A típusú átalakító kábelen Az USB-olvasó USB-flash meghajtóról vagy merevlemezről támogatja a megjelenítést A mikrofonbemenet és a nagyméretű hangszóró (20 W x 1) iskolák számára megtakarítást eredményezhet, mert nem kell külön audió rendszerbe beruházniuk Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés A választható gyorsított hűtés funkcióval a projektor rövidebb idő alatt hűl le A bemutató stopperórája segíti a bemutató alatti időgazdálkodást A legjobb képminőség egy gombos automatikus állítással Komponens HD TV kompatibilis (YPbPr) Kevesebb mint 0,5 Watt fogyasztás készenléti állapotban A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7

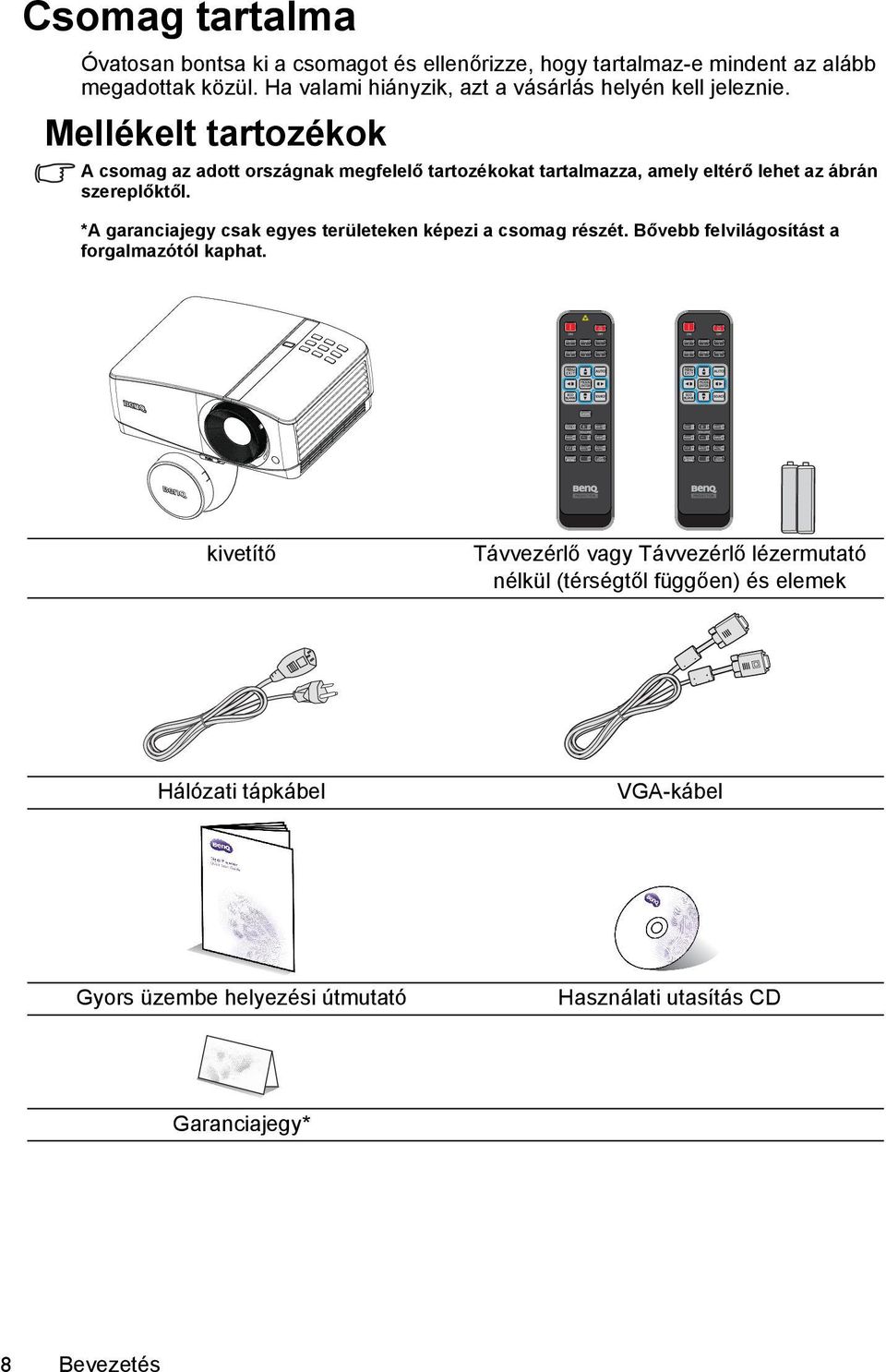

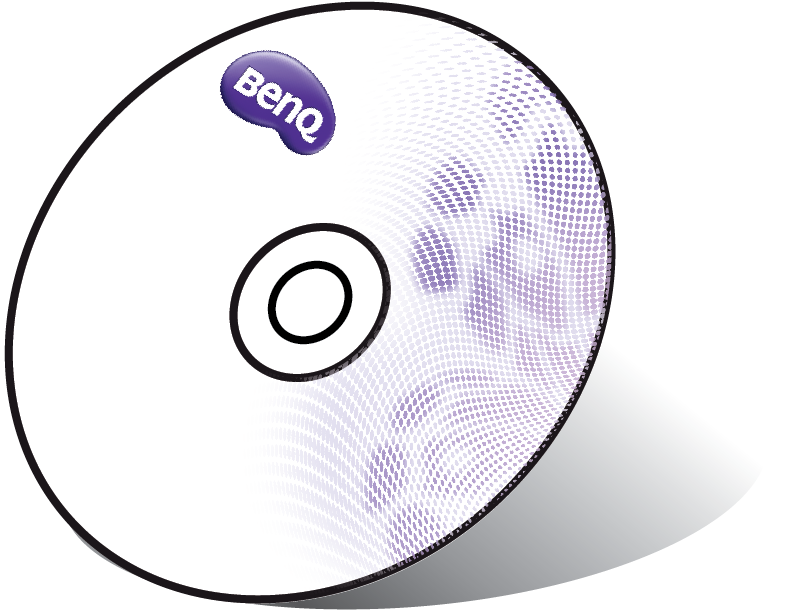

8 Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Mellékelt tartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. kivetítő Távvezérlő vagy Távvezérlő lézermutató nélkül (térségtől függően) és elemek Hálózati tápkábel VGA-kábel Gyors üzembe helyezési útmutató Használati utasítás CD Garanciajegy* 8 Bevezetés

9 Kiegészítő tartozékok 1. Tartaléklámpa készlet 2. Mennyezeti szerelőkészlet 3. BenQ vezeték nélküli kulcs 4. Hordtáska 5. 3D szemüveg Bevezetés 9

10 A kivetítő külső nézete Első/felső oldal Hátlap/alsó oldal Külső kezelőpult (Bővebben lásd: Kivetítő a(z) 11. oldalon.) 2. Lámparekesz fedele 3. Élességállító gyűrű 4. Vetítőlencse 5. Lencsevédő sapka 6. Szellőzőnyílások (légbeszívó nyílás) 7. Zoom csúszókapcsoló 8. Első távvezérlő infravörös (IR) érzékelő 9. Gyorskioldó kapcsoló 10. Audió kimeneti csatlakozó 11. Audió bemeneti csatlakozó 12. Audio (L/R) bemeneti csatlakozó 13. S-Video bemeneti csatlakozó 14. RS-232 vezérlőport 15. RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 16. HDMI bemeneti csatlakozó 17. USB B típusú dugó 18. USB A típusú dugó 19. RJ45 LAN bemeneti dugó 20. Hátsó infravörös távvezérlőérzékelő 21. Szellőzőnyílások (légkifúvó nyílás) 22. Hangszóró 23. Hátsó beállító láb 24. USB mini-b dugó 25. Kensington lopás elleni zár nyílása V DC kimeneti aljzat Külső eszközök, pl. automata vetítővászon, fényvezérlő stb. triggereléséhez. Forduljon kereskedőjéhez az ilyen eszközök csatlakoztatását illetően. 27. Lyukak mennyezetre szereléshez 28. RGB jelkimeneti csatlakozó 29. Hálózati (AC) tápkábel aljzata 30. Videó bemeneti csatlakozó 31. Mikrofon bemeneti csatlakozó 10 Bevezetés

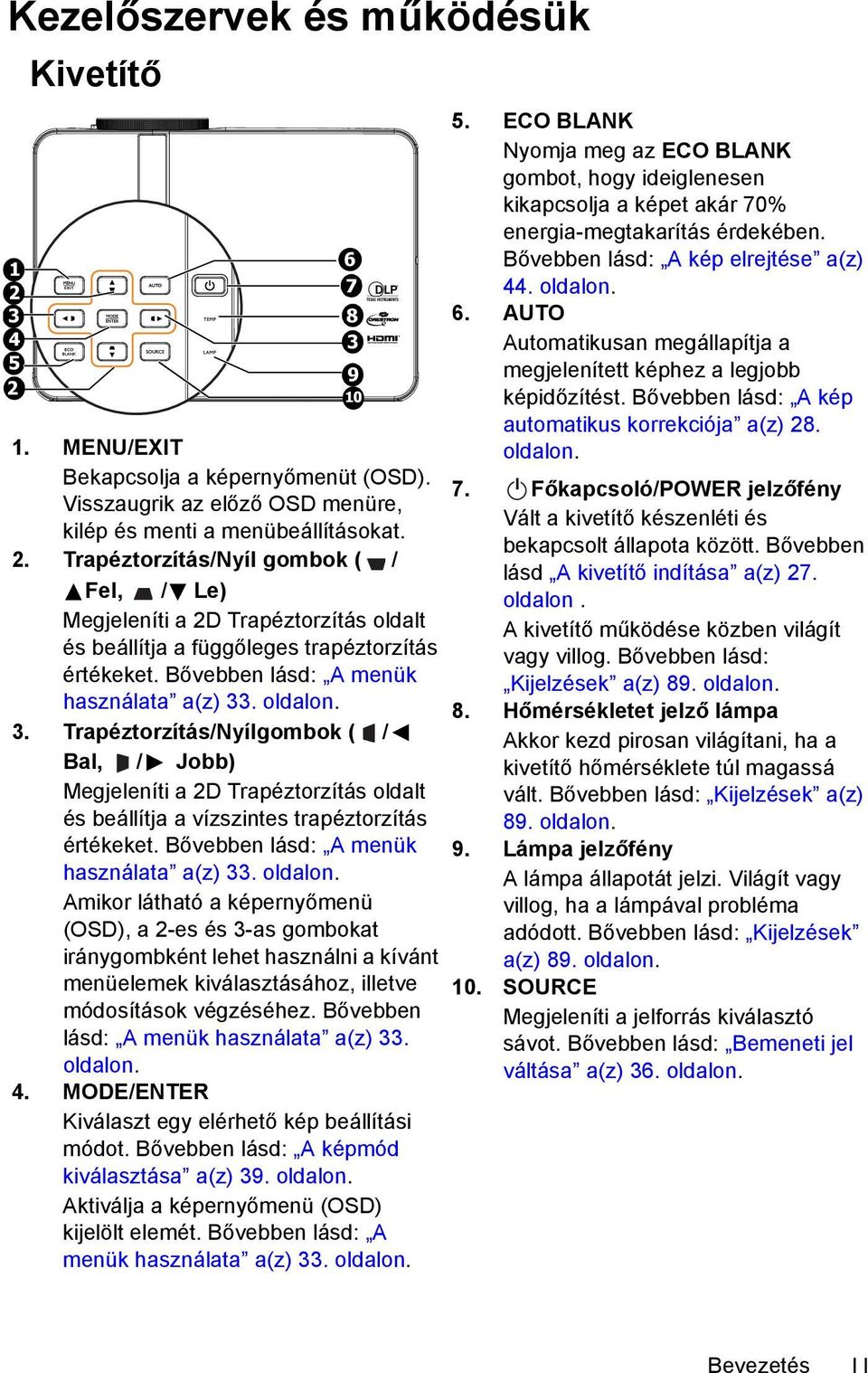

11 Kezelőszervek és működésük Kivetítő 1. MENU/EXIT Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. 2. Trapéztorzítás/Nyíl gombok ( / Fel, / Le) Megjeleníti a 2D Trapéztorzítás oldalt és beállítja a függőleges trapéztorzítás értékeket. Bővebben lásd: A menük használata a(z) 33. oldalon. 3. Trapéztorzítás/Nyílgombok ( / Bal, / Jobb) Megjeleníti a 2D Trapéztorzítás oldalt és beállítja a vízszintes trapéztorzítás értékeket. Bővebben lásd: A menük használata a(z) 33. oldalon. Amikor látható a képernyőmenü (OSD), a 2-es és 3-as gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd: A menük használata a(z) 33. oldalon. 4. MODE/ENTER Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd: A képmód kiválasztása a(z) 39. oldalon. Aktiválja a képernyőmenü (OSD) kijelölt elemét. Bővebben lásd: A menük használata a(z) 33. oldalon ECO BLANK Nyomja meg az ECO BLANK gombot, hogy ideiglenesen kikapcsolja a képet akár 70% energia-megtakarítás érdekében. Bővebben lásd: A kép elrejtése a(z) 44. oldalon. 6. AUTO Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd: A kép automatikus korrekciója a(z) 28. oldalon. 7. II Főkapcsoló/POWER jelzőfény Vált a kivetítő készenléti és bekapcsolt állapota között. Bővebben lásd A kivetítő indítása a(z) 27. oldalon. A kivetítő működése közben világít vagy villog. Bővebben lásd: Kijelzések a(z) 89. oldalon. 8. Hőmérsékletet jelző lámpa Akkor kezd pirosan világítani, ha a kivetítő hőmérséklete túl magassá vált. Bővebben lásd: Kijelzések a(z) 89. oldalon. 9. Lámpa jelzőfény A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd: Kijelzések a(z) 89. oldalon. 10. SOURCE Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd: Bemeneti jel váltása a(z) 36. oldalon. Bevezetés 11

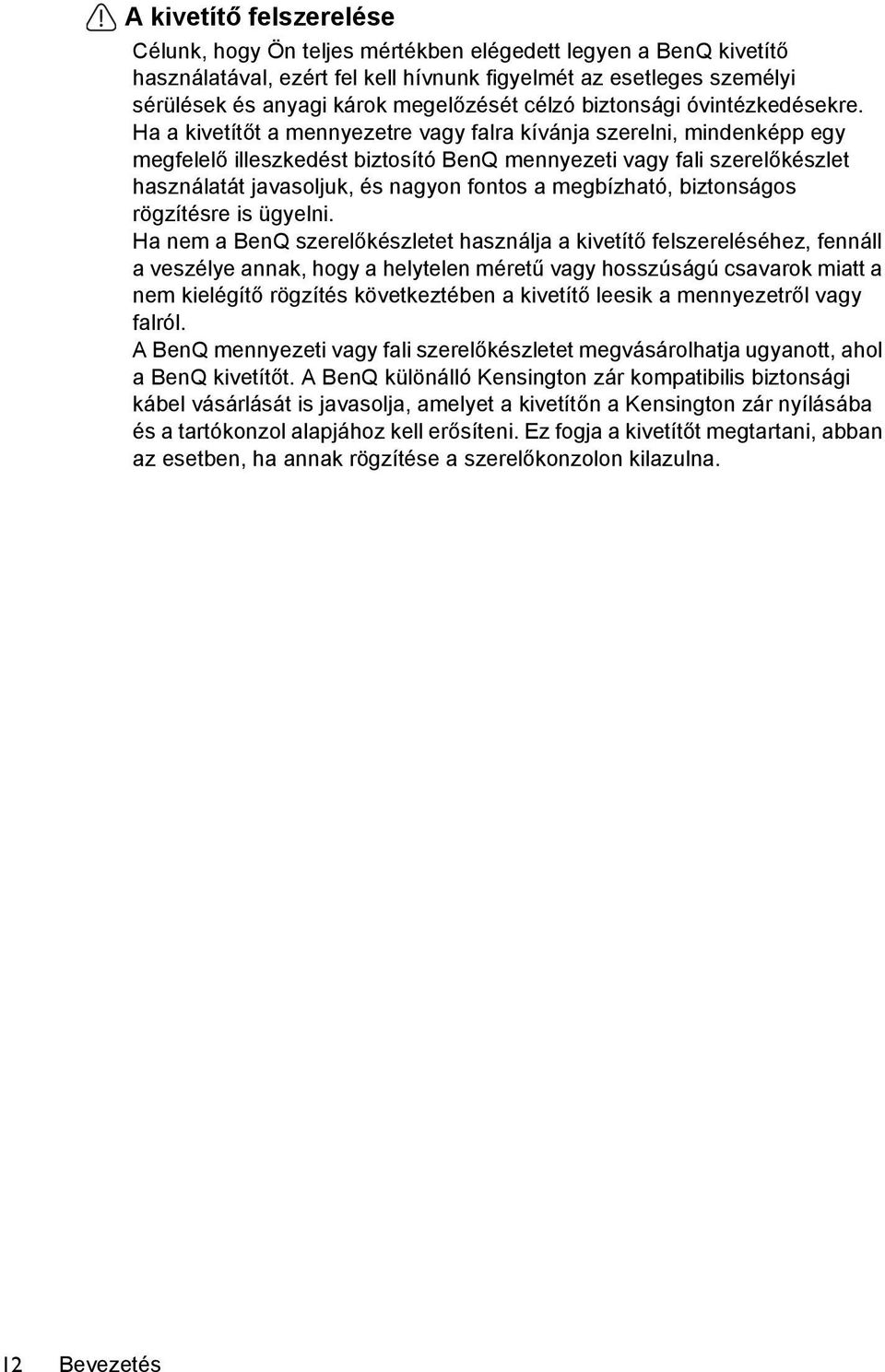

12 A kivetítő felszerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ kivetítő használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a kivetítőt a mennyezetre vagy falra kívánja szerelni, mindenképp egy megfelelő illeszkedést biztosító BenQ mennyezeti vagy fali szerelőkészlet használatát javasoljuk, és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről vagy falról. A BenQ mennyezeti vagy fali szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. 12 Bevezetés

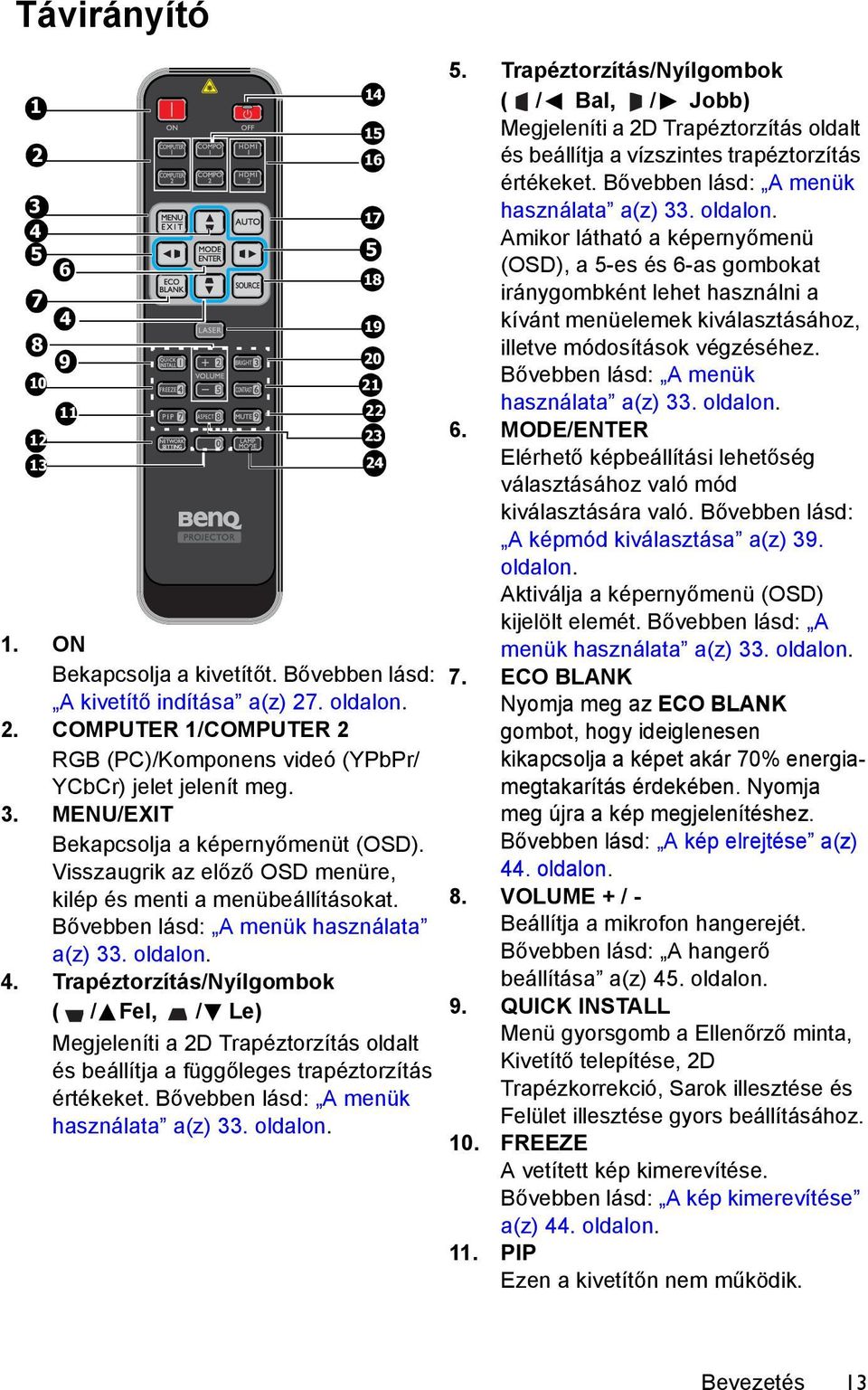

13 Távirányító ON Bekapcsolja a kivetítőt. Bővebben lásd: A kivetítő indítása a(z) 27. oldalon. 2. COMPUTER 1/COMPUTER 2 RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelet jelenít meg. 3. MENU/EXIT Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Bővebben lásd: A menük használata a(z) 33. oldalon. 4. Trapéztorzítás/Nyílgombok ( / Fel, / Le) Megjeleníti a 2D Trapéztorzítás oldalt és beállítja a függőleges trapéztorzítás értékeket. Bővebben lásd: A menük használata a(z) 33. oldalon Trapéztorzítás/Nyílgombok ( / Bal, / Jobb) Megjeleníti a 2D Trapéztorzítás oldalt és beállítja a vízszintes trapéztorzítás értékeket. Bővebben lásd: A menük használata a(z) 33. oldalon. Amikor látható a képernyőmenü (OSD), a 5-es és 6-as gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd: A menük használata a(z) 33. oldalon. 6. MODE/ENTER Elérhető képbeállítási lehetőség választásához való mód kiválasztására való. Bővebben lásd: A képmód kiválasztása a(z) 39. oldalon. Aktiválja a képernyőmenü (OSD) kijelölt elemét. Bővebben lásd: A menük használata a(z) 33. oldalon. 7. ECO BLANK Nyomja meg az ECO BLANK gombot, hogy ideiglenesen kikapcsolja a képet akár 70% energiamegtakarítás érdekében. Nyomja meg újra a kép megjelenítéshez. Bővebben lásd: A kép elrejtése a(z) 44. oldalon. 8. VOLUME + / - Beállítja a mikrofon hangerejét. Bővebben lásd: A hangerő beállítása a(z) 45. oldalon. 9. QUICK INSTALL Menü gyorsgomb a Ellenőrző minta, Kivetítő telepítése, 2D Trapézkorrekció, Sarok illesztése és Felület illesztése gyors beállításához. 10. FREEZE A vetített kép kimerevítése. Bővebben lásd: A kép kimerevítése a(z) 44. oldalon. 11. PIP Ezen a kivetítőn nem működik. Bevezetés 13

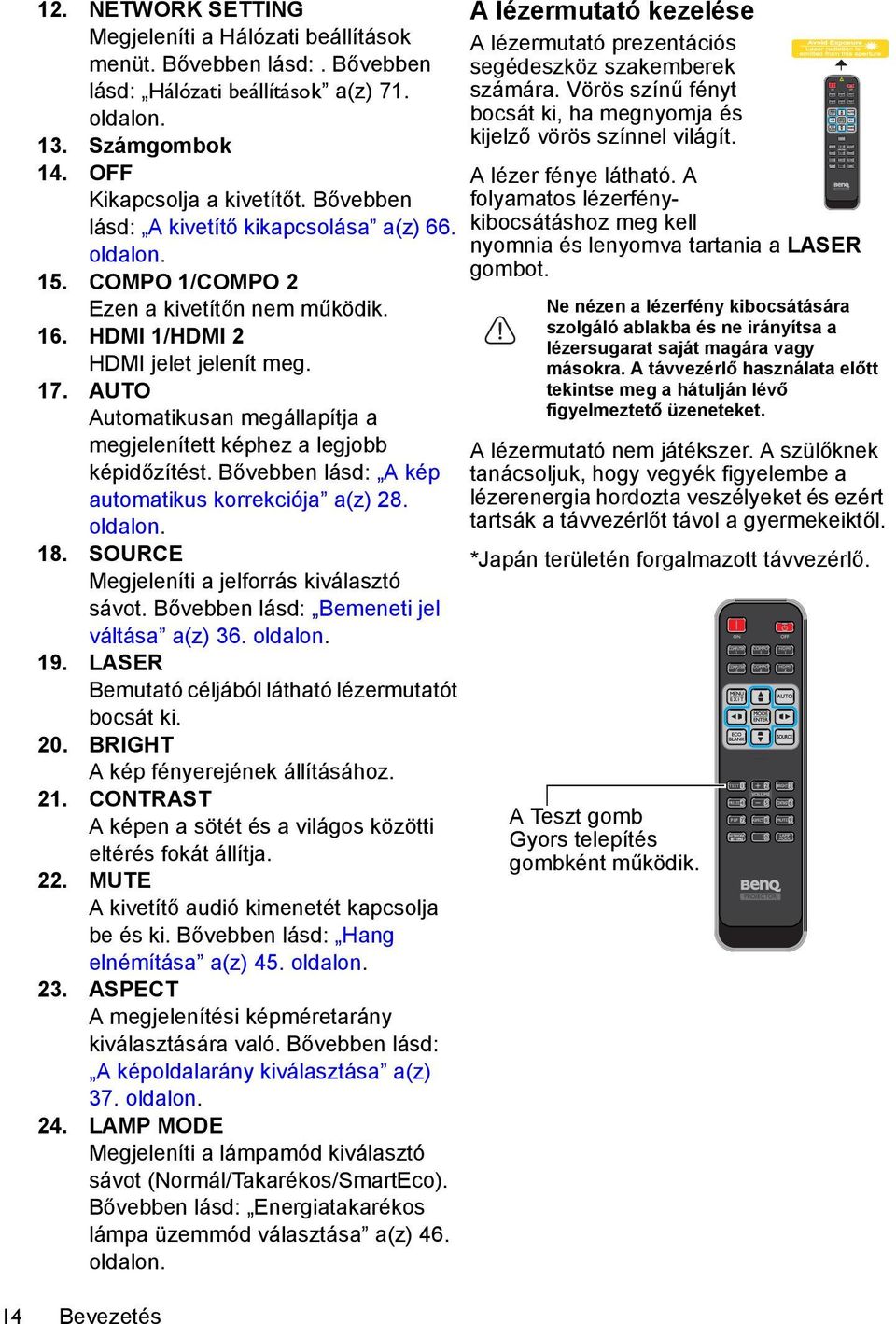

14 12. NETWORK SETTING Megjeleníti a Hálózati beállítások menüt. Bővebben lásd:. Bővebben lásd: Hálózati beállítások a(z) 71. oldalon. 13. Számgombok 14. OFF Kikapcsolja a kivetítőt. Bővebben lásd: A kivetítő kikapcsolása a(z) 66. oldalon. 15. COMPO 1/COMPO 2 Ezen a kivetítőn nem működik. 16. HDMI 1/HDMI 2 HDMI jelet jelenít meg. 17. AUTO Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd: A kép automatikus korrekciója a(z) 28. oldalon. 18. SOURCE Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd: Bemeneti jel váltása a(z) 36. oldalon. 19. LASER Bemutató céljából látható lézermutatót bocsát ki. 20. BRIGHT A kép fényerejének állításához. 21. CONTRAST A képen a sötét és a világos közötti eltérés fokát állítja. 22. MUTE A kivetítő audió kimenetét kapcsolja be és ki. Bővebben lásd: Hang elnémítása a(z) 45. oldalon. 23. ASPECT A megjelenítési képméretarány kiválasztására való. Bővebben lásd: A képoldalarány kiválasztása a(z) 37. oldalon. 24. LAMP MODE Megjeleníti a lámpamód kiválasztó sávot (Normál/Takarékos/SmartEco). Bővebben lásd: Energiatakarékos lámpa üzemmód választása a(z) 46. oldalon. A lézermutató kezelése A lézermutató prezentációs segédeszköz szakemberek számára. Vörös színű fényt bocsát ki, ha megnyomja és kijelző vörös színnel világít. A lézer fénye látható. A folyamatos lézerfénykibocsátáshoz meg kell nyomnia és lenyomva tartania a LASER gombot. Ne nézen a lézerfény kibocsátására szolgáló ablakba és ne irányítsa a lézersugarat saját magára vagy másokra. A távvezérlő használata előtt tekintse meg a hátulján lévő figyelmeztető üzeneteket. A lézermutató nem játékszer. A szülőknek tanácsoljuk, hogy vegyék figyelembe a lézerenergia hordozta veszélyeket és ezért tartsák a távvezérlőt távol a gyermekeiktől. *Japán területén forgalmazott távvezérlő. A Teszt gomb Gyors telepítés gombként működik. 14 Bevezetés

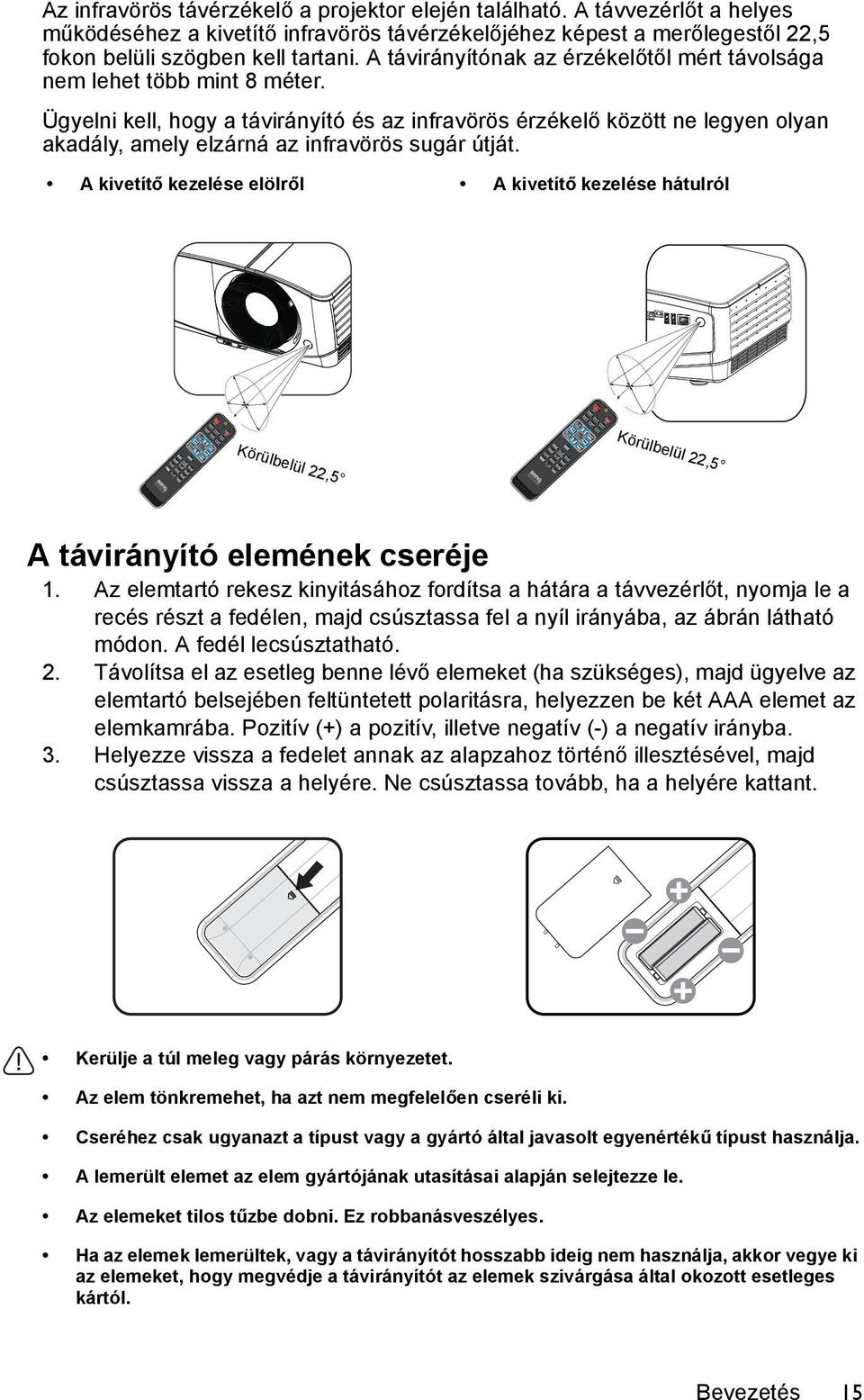

15 Körülbelül 22,5 Körülbelül 22,5 Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 22,5 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. A kivetítő kezelése elölről A kivetítő kezelése hátulról A távirányító elemének cseréje 1. Az elemtartó rekesz kinyitásához fordítsa a hátára a távvezérlőt, nyomja le a recés részt a fedélen, majd csúsztassa fel a nyíl irányába, az ábrán látható módon. A fedél lecsúsztatható. 2. Távolítsa el az esetleg benne lévő elemeket (ha szükséges), majd ügyelve az elemtartó belsejében feltüntetett polaritásra, helyezzen be két AAA elemet az elemkamrába. Pozitív (+) a pozitív, illetve negatív (-) a negatív irányba. 3. Helyezze vissza a fedelet annak az alapzahoz történő illesztésével, majd csúsztassa vissza a helyére. Ne csúsztassa tovább, ha a helyére kattant. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. Bevezetés 15

16 A kivetítő elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a helyiség alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A kivetítő számára négy lehetséges felállítási hely jöhet szóba: 1. Előoldal, asztal Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászonnal szemben a padló közelében helyezi el. Ez a kivetítő leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Előoldal, plafon Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A kivetítő mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ kivetítő mennyezeti szerelőkészletet. Állítsa be a Előoldal, plafon opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő telepítése menüben a kivetítő bekapcsolása után. 3. Hátoldal, asztal Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. Állítsa be a Hátoldal, asztal opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő telepítése menüben a kivetítő bekapcsolása után. 4. Hátoldal, plafon Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. Állítsa be a Hátoldal, plafon opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő telepítése menüben a kivetítő bekapcsolása után. A távvezérlő QUICK INSTALL gombját is használhatja a kivetítő helyének kiválasztásához. 16 A kivetítő elhelyezése

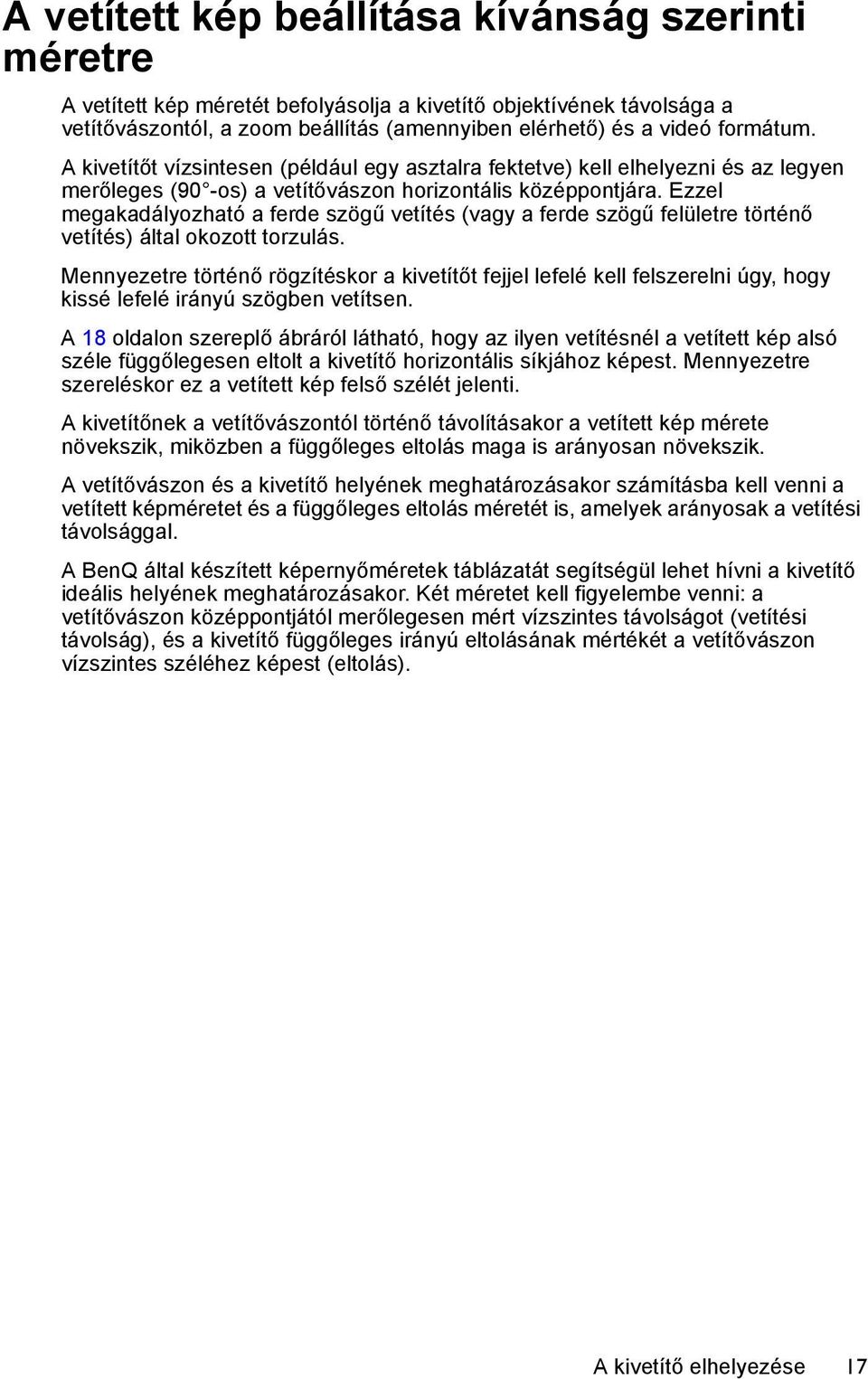

17 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. A kivetítőt vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a kivetítőt fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 18 oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a kivetítő horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A kivetítőnek a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a kivetítő helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek arányosak a vetítési távolsággal. A BenQ által készített képernyőméretek táblázatát segítségül lehet hívni a kivetítő ideális helyének meghatározásakor. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a kivetítő függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). A kivetítő elhelyezése 17

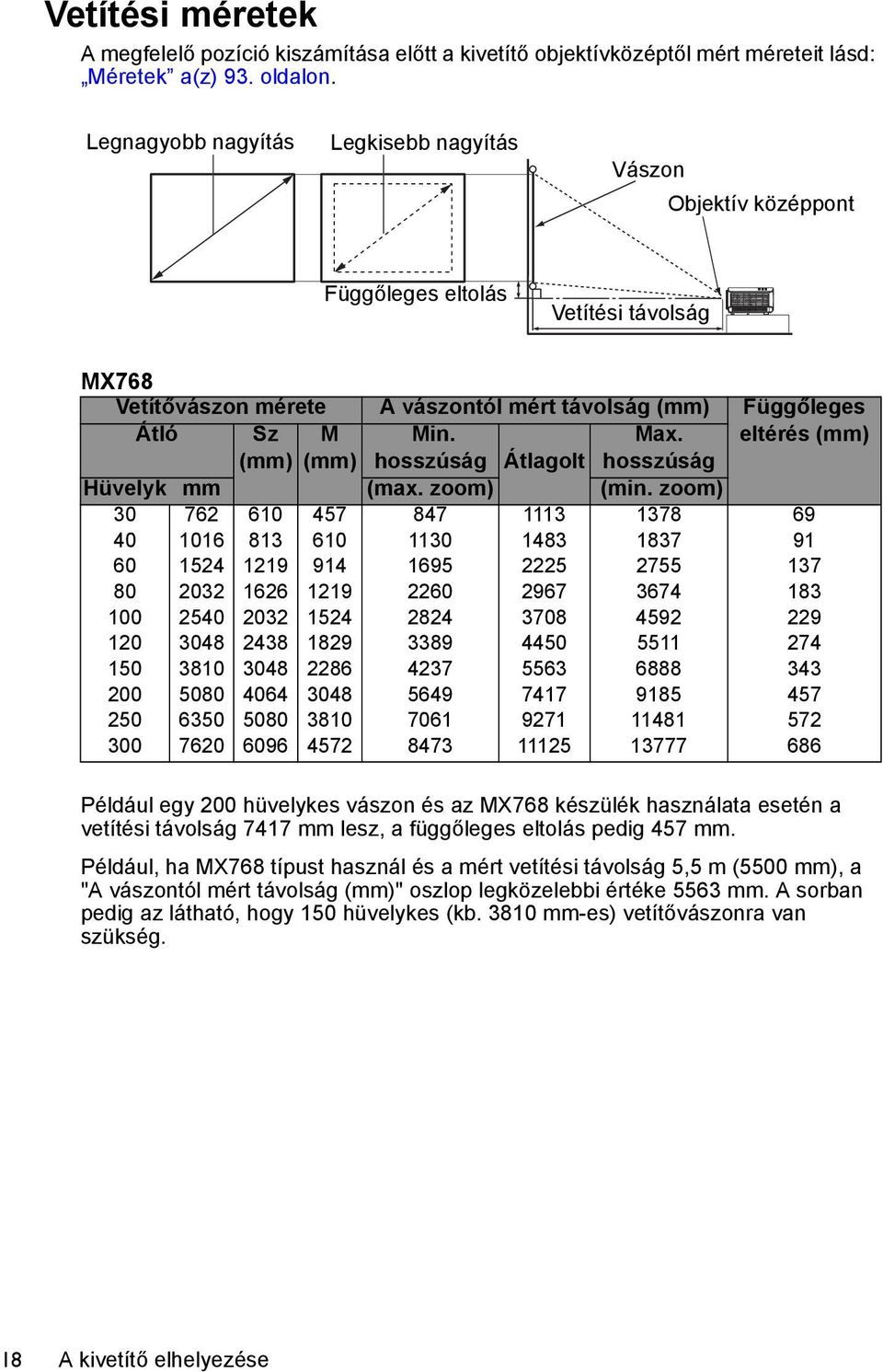

18 Vetítési méretek A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd: Méretek a(z) 93. oldalon. Legnagyobb nagyítás Legkisebb nagyítás Vászon Objektív középpont Függőleges eltolás Vetítési távolság MX768 Vetítővászon mérete A vászontól mért távolság (mm) Függőleges Átló Sz M Min. Max. eltérés (mm) (mm) (mm) hosszúság Átlagolt hosszúság Hüvelyk mm (max. zoom) (min. zoom) Például egy 200 hüvelykes vászon és az MX768 készülék használata esetén a vetítési távolság 7417 mm lesz, a függőleges eltolás pedig 457 mm. Például, ha MX768 típust használ és a mért vetítési távolság 5,5 m (5500 mm), a "A vászontól mért távolság (mm)" oszlop legközelebbi értéke 5563 mm. A sorban pedig az látható, hogy 150 hüvelykes (kb mm-es) vetítővászonra van szükség. 18 A kivetítő elhelyezése

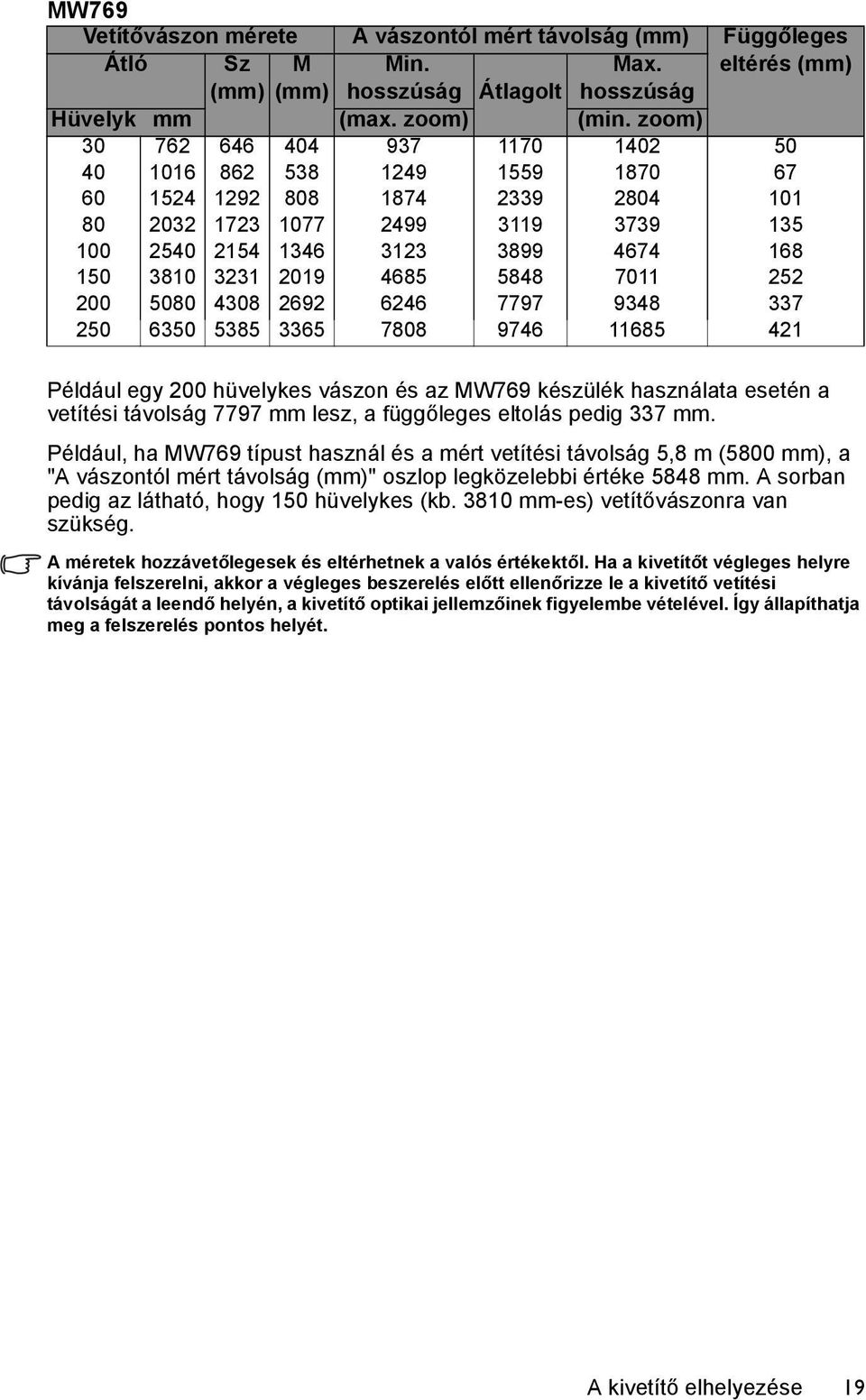

19 MW769 Vetítővászon mérete A vászontól mért távolság (mm) Függőleges Átló Sz M Min. Max. eltérés (mm) (mm) (mm) hosszúság Átlagolt hosszúság Hüvelyk mm (max. zoom) (min. zoom) Például egy 200 hüvelykes vászon és az MW769 készülék használata esetén a vetítési távolság 7797 mm lesz, a függőleges eltolás pedig 337 mm. Például, ha MW769 típust használ és a mért vetítési távolság 5,8 m (5800 mm), a "A vászontól mért távolság (mm)" oszlop legközelebbi értéke 5848 mm. A sorban pedig az látható, hogy 150 hüvelykes (kb mm-es) vetítővászonra van szükség. A méretek hozzávetőlegesek és eltérhetnek a valós értékektől. Ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. A kivetítő elhelyezése 19

20 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő csomagjában (lásd: Csomag tartalma a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A részletes csatlakoztatási módszereket illetően lásd: oldal Csatlakoztatás

21 1. Audió kábel 7. USB-kábel (mini B A típusú átalakító) 2. 3,5 mm-es mini jack 8. Audió B/J kábel mikrofonkábel 3. VGA-kábel 9. Videó jelkábel 4. VGA-DVI-A kábel 10. S-Video kábel 5. HDMI-kábel 11. Komponens videó VGA (DSub) adapterkábel 6. USB-kábel (B-típus A-típus átalakító) 12. USB-flash meghajtó/merevlemezmeghajtó/vezeték nélküli kulcs/ billentyűzet/egér Számítógépes rendszer követelményei USB megjelenítéshez: Operációs rendszer követelmények Windows XP Windows Vista Windows 7 Mac Minimális hardverigény USB 2.0 támogatás CPU: Pentium 1G RAM: 512 MB RAM Lemezterület: 20 MB merevlemez-terület Számítógépes rendszer követelményei WiFi megjelenítéshez: Operációs rendszer követelmények Windows XP Windows Vista Windows 7 Mac Minimális hardverigény WiFi: 54 Mbps CPU: Pentium 1G RAM: 512 MB RAM 20 MB merevlemez-terület Számítógépes rendszer követelményei LAN megjelenítéshez: Operációs rendszer követelmények Windows XP Windows Vista Windows 7 Mac Minimális hardverigény LAN: 100 Mbps CPU: Pentium 1G RAM: 512 MB RAM 20 MB merevlemez-terület Csatlakoztatás 21

22 Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A kivetítő IBM -kompatibilis és Macintosh számítógépekhez egyaránt csatlakoztatható. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (VGA használatával): 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA-kábel másik végét a kivetítő COMPUTER-1 vagy COMPUTER-2 jelbemeneti csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO-IN csatlakozójához. Ha egy számítógép audió kimenetét csatlakoztatja, egyenlítse ki a hangerő-szabályozó sávot az optimális hanghatás elérése érdekében. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO-OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd: Hangbeállítások a(z) 70. oldalon. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO-OUT csatlakozóhoz. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (USB használatával): 1. Dugja az UBS mini-b USAB A átalakító kábel egyik végét a számítógép A típusú aljzatába. 2. A kábel másik végét a kivetítőn lévő MINI-B csatlakozóhoz csatlakoztassa. Az első csatlakoztatás alkalmával előfordulhat, hogy több másodpercig is eltart, amíg sikeresen megjeleníti a képet. Ha a számítógép képe ennek ellenére sem vetíthető, lépjen a Sajátgép menübe, duplán kattintson a BenQ QPresenter ikonjára, majd futtassa az Autorun.exe fájlt. A vetítés sebessége a számítógép képességeitől függően eltérhet. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (LAN használatával): 1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz. 2. Győződjön meg arról, hogy a számítógép csatlakozik az internethez. Használja a Q Presenter programot a hálózati megjelenítőhöz történő csatlakozáshoz és a gazda PC asztaltartalmának átviteléhez a helyi hálózati kapcsolaton. Bővebben lásd: Kép megjelenítése a Q Presenter alkalmazáson keresztül a(z) 58. oldalon. Ne használja az RJ45 kábelt a kivetítő és a számítógép összekötéséhez. Az ilyen kapcsolathoz IP router szükséges. 22 Csatlakoztatás

23 A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (HDMI használatával): 1. Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI csatlakozójához. 2. A kábel másik végét a kivetítőn lévő HDMI-1 vagy HDMI-2 csatlakozóhoz csatlakoztassa. Sok notebook esetében a külső videó csatlakozó nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában. Az adatátvitel sebessége és a képminőség a helyi hálózat sávszélességétől és a hálózat kihasználtságától függően változhat. Monitor csatlakoztatása Ha közelről akarja megtekinteni a prezentációt egy monitoron a vetítővászon mellett, a kivetítő MONITOR-OUT jelkimeneti csatlakozóját összekötheti egy külső monitorral az alábbi utasítások követésével: A kivetítő csatlakoztatása monitorhoz: 1. A kivetítőt számítógéphez a Számítógép csatlakoztatása a(z) 22. oldalon leírás szerint csatlakoztassa. 2. Csatlakoztasson egy megfelelő VGA-kábel (csak egy darab mellékelve) egyik végét a videomonitor D-Sub bemeneti csatlakozójához. Más megoldásként, ha az Ön monitorja DVI-csatlakozóval van felszerelve, akkor csatlakoztassa egy VGA-DVI-A kábel DVI dugóval rendelkező végét a videomonitor DVI bemeneti csatlakozójához. 3. A kábel másik végét a kivetítőn lévő MONITOR-OUT csatlakozóhoz csatlakoztassa. A MONITOR-OUT kimeneti csatlakozó kimeneti jele csak akkor működőképes, ha a bemeneti jel a COMPUTER-1 vagy COMPUTER-2 csatlakozóról érkezik. Amikor a kivetítőt bekapcsolják, a MONITOR-OUT kimeneti csatlakozó kimeneti jele a COMPUTER-1 vagy COMPUTER-2 csatlakozóról érkező bemeneti jel függvényében változik. Ha ezt a csatlakozási módszert szeretné használni, amikor a kivetítő készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a Monitorkimenet funkciót a RENDSZERBEÁLLÍTÁS: Speciális > Készenléti beállítások menüben. Bővebben lásd: Készenléti beállítások a(z) 70. oldalon. Csatlakoztatás 23

24 Videó forráseszközök csatlakoztatása A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Hivatkozás Képminőség HDMI HDMI-1/HDMI-2 HDMI jelforrás csatlakoztatása a(z) 24. oldalon Legjobb Komponens videó COMPUTER-1/ COMPUTER-2 Komponens videojelet adó eszköz csatlakoztatása a(z) 25. oldalon Jobb S-Video S-VIDEO VIDEO S-Video/kompozit forráseszköz csatlakoztatása a(z) 26. oldalon Jó Videó Normál HDMI jelforrás csatlakoztatása A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak csatlakoztatását egy HDMI jelforráshoz, mint például DVD-lejátszó, DTV tuner, megjelenítő vagy notebook számítógép. A HDMI (High Definition Multimedia Interface Nagyfelbontású multimédia csatoló) a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV tunerek, DVD-lejátszók vagy megjelenítők között, egyetlen kábel használatával. Teljesen digitális elvű kép és hangélményt kínál. Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása HDMI jelforráshoz: 1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához. 2. A kábel másik végét a kivetítőn lévő HDMI-1 vagy HDMI-2 jelbemeneti csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd: Hangbeállítások a(z) 70. oldalon. 24 Csatlakoztatás

25 Ha a választott videokép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret YUV-re. Bővebben lásd: Színtér módosítása a(z) 37. oldalon. Komponens videojelet adó eszköz csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli Komponens Videó kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása komponens videojelet adó eszközhöz: 1. Csatlakoztasson egy megfelelő Komponens Videó-VGA (D-Sub) adapterkábel 3 db RCA dugóval rendelkező végét a videó jelforrás Komponens Videó kimeneti csatlakozóihoz. A dugókat az aljzatok színkódolásának megfelelően csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. 2. Csatlakoztassa a Komponens Videó-VGA (D-Sub) adapterkábel másik (D- Sub dugóval rendelkező) végét a kivetítő COMPUTER-1 vagy COMPUTER-2 csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa az eszköz audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO (L/R) csatlakozójához. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO-OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd: Hangbeállítások a(z) 70. oldalon. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO-OUT csatlakozóhoz. Ha a választott videokép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 25

26 S-Video/kompozit forráseszköz csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli S-Video/kompozit kimeneti csatlakozóval: Ha mindkét csatlakozóval rendelkezik, vaszálja az S-video kimeneti csatlakozót, mivel az S-Video csatlakozó jobb képminőséget biztosít, mint a Videó csatlakozó. Ha bármelyik kimeneti csatlakozóval rendelkezik, ezzel az eljárással folytathatja a csatlakoztatást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása S-Video/kompozit jelforráshoz: 1. Csatlakoztassa egy S-Video/kompozit kábel egyik végét a videó forráseszköz S-Video/kompozit kimeneti csatlakozójához. 2. Az S-Video/Videó kábel másik végét a kivetítőn lévő S-VIDEO/VIDEO csatlakozóhoz csatlakoztassa. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa az eszköz audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO (L/R) csatlakozójához. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO-OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd: Hangbeállítások a(z) 70. oldalon. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO-OUT csatlakozóhoz. Ha a választott videokép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. 26 Csatlakoztatás

27 Működés A kivetítő indítása 1. Dugja be a kivetítő tápkábelének dugóját egy hálózati csatlakozóaljzatba. Ellenőrizze, hogy a POWER jelzőfény a kivetítőn narancssárgán világít-e a bekapcsolás után. Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel. Ha a Direkt bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik, ha a tápkábelt csatlakoztatják és áram alá helyezik a berendezést. Bővebben lásd: Direkt bekapcsolás a(z) 69. oldalon. Ha a Jel általi bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik VGA-jel észlelése esetén. Bővebben lásd: Jel általi bekapcsolás a(z) 69. oldalon. 2. Győződjön meg arról, hogy a lencsevédő fedél nyitva van. Ha az zárva marad, akkor az eldeformálódhat a vetítő lámpa által generált hőtől. 3. Nyomja meg a II Tápfeszültség gombot a kivetítőn vagy az ON gombot a távvezérlőn a kivetítő indításához. A POWER jelzőfény villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. Ha a kivetítő a korábbi működés miatt még forró, akkor a lámpa bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort. 4. Ha a kivetítőt első alkalommal aktiválják, válassza ki az OSD menü nyelvét a képen megjelenő utasítások követésével. 5. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: A jelszavas védelem használata a(z) 34. oldalon. 6. Kapcsolja be az összes csatlakoztatott készüléket. 7. A kivetítő ekkor bemeneti jelet keres. Keresés közben az aktuális bemeneti jel megjelenik a képen. Ha a kivetítő nem érzékel értékelhető jelet, akkor a Nincs jel üzenet látszik egészen addig, amíg nem talál bejövő jelet. Működés 27

28 A kívánt bejövő jelet ki is választhatja a SOURCE megnyomásával a kivetítőn vagy a távvezérlőn. Bővebben lásd: Bemeneti jel váltása a(z) 36. oldalon. Ha a kivetítő 3 percig nem észlel jelet, automatikusan ECO BLANK módba lép. A vetített kép beállítása A vetítési szög állítása A kivetítő egy gyors kioldós lábbal és egy hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A kivetítő beállításához: 1. Nyomja meg a gyorskioldó gombot és emelje fel a kivetítő elejét. Ha a képet oda irányította ahova szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. Csavarjon a hatsó beállító lábon a 1 kivetítő vízszintes szögének 2 finombeállításához. A láb visszahúzásához emelje meg a kivetítőt miközben nyomja a gyorskioldó gombot, majd lassan engedje le a kivetítőt. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba. Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd: 2D trapéztorzítás korrekciója a(z) 28. oldalon. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét. Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus beállítás funkció 5 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. A készülék az Auto. beállítás... szöveget jeleníti meg az Auto. működése alatt. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. 2D trapéztorzítás korrekciója A 2D trapéztorzítás funkció szélesebb telepítési tartományt tesz lehetővé a kivetítő számára a hagyományos kivetítőkkel ellentétben, amelyek korlátozottan helyezhetők el a vászon előtt. Ennek korrekciója a manuális javítást igényli a következő lépések valamelyikének segítségével. 28 Működés

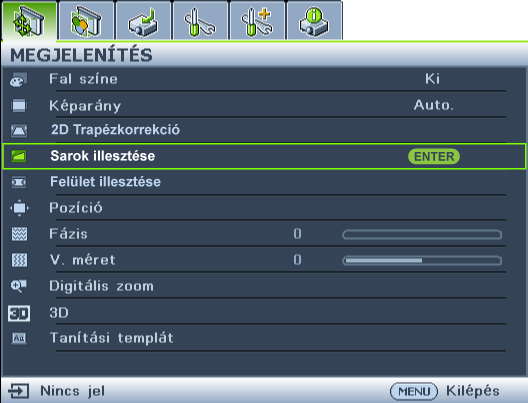

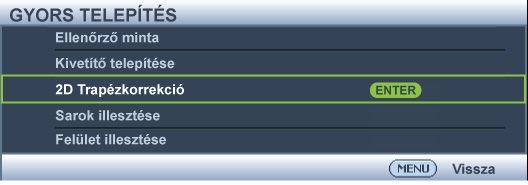

29 A kivetítő vagy távvezérlő használata Nyomja meg a / / / gombot a 2D Trapézkorrekció oldal megjelenítéséhez. Nyomja meg a / gombot a vízszintes értékek beállításához -30 és 30 között. Nyomja meg a / gombot a vízszintes értékek beállításához -25 és 25 között. Az OSD menü használata 1. Nyomja meg a MENU/EXIT gombot és válassza a MEGJELENÍTÉS menüt. 2. Nyomja meg az gombot a 2D Trapézkorrekció kiválasztásához, és nyomja meg az MODE/ENTER gombot. 3. Nyomja meg a / / / gombot a trapéztorzítás értékeinek módosításához. A QUICK INSTALL gomb használata 1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn. 2. Nyomja meg a gombot a 2D Trapézkorrekció kiválasztásához, és nyomja meg az MODE/ENTER gombot. 3. Nyomja meg a / / / gombot a trapéztorzítás értékeinek módosításához. A sarkok illesztése Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával. Az OSD menü használata 1. Válassza a Sarok illesztése elemet a MEGJELENÍTÉS menüben, és nyomja meg a MODE/ENTER gombot. Működés 29

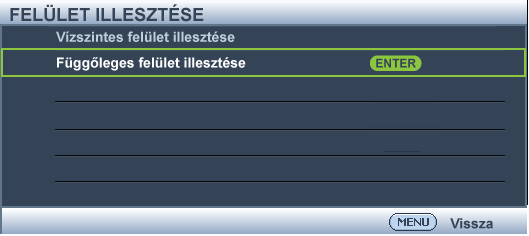

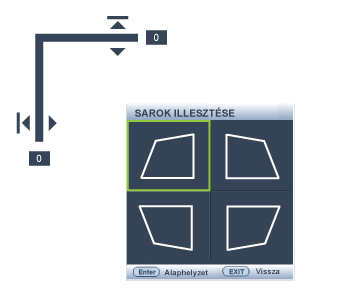

30 2. Nyomja meg a / / / gombot valamelyik sarok kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 3. Nyomja meg a / gombot a függőleges értékek beállításához 0 és 60 között. 4. Nyomja meg a / gombot a vízszintes értékek beállításához 0 és 60 között. A QUICK INSTALL gomb használata 1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn. 2. Nyomja meg a gombot a Sarok illesztése kiválasztásához, és nyomja meg az MODE/ ENTER gombot. 3. Kövesse a fenti 2-4. lépést. A felület illesztése Manuálisan korrigálja a geográfiai torzítást a Felület illesztése kalibráció alkalmazásával. Az OSD menü használata 1. Válassza a Felület illesztése elemet a MEGJELENÍTÉS menüben, és nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a / gombot a Vízszintes felület illesztése elem kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 30 Működés

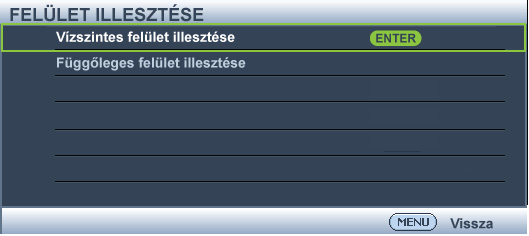

31 3. Nyomja meg a / gombot az irány kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Csak egy Felület illesztése beállítás mentése történik meg, így ha a korábbi irányból kíván váltani a másikra, előugrik egy figyelmeztető üzenet, amely emlékezteti arra, hogy állítsa vissza a korábbi Felület illesztése beállítást. 4. Nyomja meg a / gombot a bal és/vagy jobb oldal domborúra vagy homorúra állításához. Az alapértelmezett érték 0, értéke pedig -40~0~40 között változtatható. Az egy oldali beállítás csak torzításra való. 5. A vízszintes felületi illesztés mindkét oldalához használja a / gombot a görbe közepének beállításához, mivel nem mindig középen van. Az alapértelmezett érték 0, értéke pedig -40~0~40 között változtatható. 6. Nyomja meg a / gombot a Függőleges felület illesztése elem kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 7. Nyomja meg a / gombot az irány kiválasztásához, majd nyomja meg a MODE/ ENTER gombot. Működés 31

32 8. Nyomja meg a / gombot a felső és/vagy alsó oldal domborúra vagy homorúra állításához. Az alapértelmezett érték 0, értéke pedig -40~0~40 között változtatható. Az egy oldali beállítás csak torzításra való. 9. A függőleges felületi illesztés mindkét oldalához használja a / gombot a görbe közepének beállításához, mivel nem mindig középen van. Az alapértelmezett érték 0, értéke pedig -40~0~40 között változtatható. A QUICK INSTALL gomb használata 1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn. 2. Nyomja meg az gombot a Felület illesztése kiválasztásához, és nyomja meg az MODE/ENTER gombot. 3. Kövesse a fenti 2-9. lépést. A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a zoom karral történhet. 2. A fókuszáló gyűrű használatával tegye élessé a képet. 32 Működés

33 A menük használata A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikon Főmenü Kiemelés (kiválasztva) Almenü Aktuális bemeneti jel Állapot A MENU/ EXIT gomb megnyomásá val az előző oldalra ugorhat vagy kiléphet. Az alábbi példa az OSD menü beállítását magyarázza el. 1. Nyomja meg a MENU/EXIT gombot a kivetítőn vagy a távvezérlőn az OSD menü megjelenítéséhez. 3. Nyomja meg a gombot a Háttérszín elem kiválasztásához, és nyomja meg az / gombot a háttérszín kiválasztásához. 2. Használja a / gombot a RENDSZERBEÁLLÍTÁS: Alapszintű menü kiválasztásához. 4. A kilépés és a beállítások mentése a projektoron vagy a távirányítón található MENU/EXIT gomb megnyomásával történik. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. Működés 33

34 A kivetítő biztonsága A biztonsági kébelrögzítő használata A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő hátlapján található. A részleteket lásd a 25. ábrán a 10. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően. A jelszavas védelem használata Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani. FIGYELEM: Kellemetlensége adódik, ha aktiválja a bekapcsolás elleni zárfunkciót és elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menübe. Nyomja meg a MODE/ENTER gombot. 2. Nyomja meg az gombot a Biztonsági beállítások megváltoztatása kiválasztásához, és nyomja meg az MODE/ENTER gombot. 3. Írja be az új vagy jelenlegi jelszót. Ahogy jobbra látható, a négy nyílgomb (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). Beállítani kívánt jelszónak megfelelően a nyíl billentyűk megnyomásával adjon meg hat számjegyet a jelszónak. Ha a funkciót először használja, írja be a kivetítő alapértelmezett jelszavát (1, 1, 1, 1, 1, 1) a nyílgomb hatszori megnyomásával. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Biztonsági beállítások oldalra tér vissza. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. Nyomja meg az gombot a Bekapcsolási lezárás kiválasztásához, majd válassza ki az Be elemet a / gomb megnyomásával. 6. A MENU/EXIT megnyomásával léphet ki az OSD menüből. 34 Működés

35 Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobb oldalon látható jelszó hibaüzenet jelenik meg három másodpercig, majd ezt az ADJA MEG A JELSZÓT üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszó esetére szóló eljárás megjelenítése a(z) 35. oldalon. Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik. Az elfelejtett jelszó esetére szóló eljárás megjelenítése 1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő kódolt számot jelenít meg a képen. 2. Írja le ezt a számot, és kapcsolja ki a kivetítőt. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója. A jelszó megváltoztatása 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menüponthoz. 2. Válassza ki az Jelszóváltoztatás elemet, majd nyomja meg az MODE/ ENTER gombot. Megjelenik az ADJA MEG A JELENLEGI JELSZÓT üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik egy másik üzenet: ADJA MEG AZ ÚJ JELSZÓT. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELENLEGI JELSZÓT üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. 4. Írja be az új jelszót. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A kivetítő új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. A MENU/EXIT megnyomásával léphet ki az OSD menüből. Működés 35

36 A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához térjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe az OSD menü előhívása után, majd nyomja meg a MODE/ENTER gombot. Megjelenik az ADJA MEG A JELSZÓT üzenet. Írja be a jelenlegi jelszót. Ha a jelszó megfelel, az OSD menü a Biztonsági beállítások oldalra tér vissza. Válassza a Bekapcsolási lezárás elemet, majd az Ki lehetőséget a / gombokkal. A kivetítő a következő indításkor nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELSZÓT üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Bemeneti jel váltása A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A kivetítő induláskor automatikusan jelet keres. A Gyors, auto. keresés funkciónak a FORRÁS menüben Be állapotban kell lennie (a kivetítőnél ez az alapbeállítás), hogy a kivetítő automatikusan keresse meg a jeleket. A bemeneti jelek között manuálisan is körbelépegethet. 1. Nyomja meg a kivetítőn vagy a távirányítón a SOURCE gombot. Megjelenik a jelforrás kiválasztó sáv. 2. A / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a MODE/ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemeneti jelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek). A képbeállításhoz rendelkezésre álló opciók függnek a bemeneti jel típusától. Bővebben lásd A képmód kiválasztása a(z) 39. oldalon. Az MX768 kivetítő saját felbontása 4:3, míg az MW769 típusé 16:10 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő átméretezést hajt végre az aspect ratio (képméretarány) beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: A képoldalarány kiválasztása a(z) 37. oldalon. 36 Működés

37 Színtér módosítása Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret YUV-re. 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a FORRÁS menü legyen kiválasztva. 2. Nyomja meg a gombot a Színtér konverziója elem kiválasztásához, majd nyomja meg a / gombot a megfelelő színtér kiválasztásához. Ez a funkció csak akkor érhető el, ha a HDMI 1/HDMI 2 bemeneti csatlakozó használatban van. Részlet keresése nagyítással Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. A nyílgombokkal navigálhat a képen. Az OSD menü használata 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiválasztva. 2. Nyomja meg az gombot a Digitális zoom kiválasztásához, és nyomja meg az MODE/ENTER gombot. Megjelenik a Zoom sáv. 3. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre. 4. A képen a navigáláshoz először váltson át a MODE/ENTER megnyomásával pásztázó módba, majd használja a nyílgombokat (,,, ) a képen történő navigáláshoz. 5. A kép méretének csökkentéséhez váltson vissza nagyítás / kicsinyítés módba a MODE/ENTER megnyomásával, majd az AUTO megnyomásával visszaállíthatja a képet az eredeti méretére. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére. A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani. A képoldalarány kiválasztása A képméretarány a képszélesség és a képmagasság hányadosa. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül): A távvezérlő használata 1. Nyomja meg a ASPECT gombot az aktuális beállítás megjelenítéséhez. 2. A ASPECT többszöri megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt. Az OSD menü használata 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiválasztva. 2. Nyomja meg a gombot az Képarány kiválasztásához. 3. A / gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt. Működés 37

38 A képoldalarány Az alábbi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is. 1. Auto. : Arányosan méretezi a képet, hogy illeszkedjen a kivetítő natív felbontásához eredeti szélesség-magasság arányában. Használata olyan bejövő képek esetén célszerű, amelyek sem nem 4:3, sem nem 16:9 oldalarányúak, hiszen a kép saját oldalarányának módosítása nélkül a lehető legnagyobb mértékben használja ki a vetítőernyőt. 2. Valós: A kép az eredeti felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Alacsony felbontású bemeneti jelekhez alkalmas, a vetített kép kisebb méretben jelenik meg, mint a teljes méretre alakításkor. Ha szükséges, a képméretet növelni lehet a zoom beállítás módosításával, vagy a kivetítő közelítésével a vetítővászon felé. Az ilyen állítások után szükséges lehet a fókusz utánállítása is. 3. 4:3: A képet úgy méretezi, hogy a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja :9: A képet úgy méretezi, hogy a vetítőernyő közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik :10: A képet úgy méretezi, hogy a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:10 oldalaránnyal rendelkező képekhez mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik. 16:10 kép 16:9 kép 4:3 kép 16:9 kép 4:3 kép 16:9 kép 16:10 kép 38 Működés

39 Az optimális kép elérése A képmód kiválasztása A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat. Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik. Nyomja meg ismételten a kivetítőn vagy a távirányítón a MODE/ENTER gombot, amíg a használni kívánt módhoz ér. Lépjen a KÉP > Kép mód menübe és a / gombokkal válassza ki a használni kívánt módot. A képmódok felsorolását az alábbiakban találja. 1. Dinamikus mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja. 2. Bemutató mód (alapértelmezés): Prezentációkhoz ajánlott. A fényerő erőteljesebb ebben az üzemmódban. 3. srgb mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére. 4. Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videoklipek lejátszására a PC bemeneten keresztül sötétített (gyenge megvilágítású) környezetben felhasználói/2. felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd: A 1. felhasználói/2. felhasználói mód beállítása a(z) 39. oldalon. A 1. felhasználói/2. felhasználói mód beállítása Van két felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a 1. felhasználói/2. felhasználói kivételével). 1. Nyomja meg a MENU/EXIT gombot az OSD menü megnyitásához. 2. Lépjen a KÉP > Kép mód menübe. 3. Nyomja meg a / gombokat, hogy kiválassza a 1. felhasználói 2. felhasználói opciókat. 4. Nyomja meg a gombot az Referencia mód kiválasztásához. Ez a funkció csak akkor érhető el, ha a 1. felhasználói vagy 2. felhasználói mód van kiválasztva a Kép mód almenüben. 5. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 6. Nyomja meg a gombot a módosítani kívánt almenü-elem kiemeléséhez, majd a / gomb segítségével állítsa be az értéket. Bővebben lásd: "A képminőség finombeállítása felhasználó által megadott módban". 7. A beállítások mentése kiválasztáskor történik meg. Működés 39

40 Fal színe használata Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Fal színe funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához lépjen a MEGJELENÍTÉS > Fal színe menübe és a / gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszín, Világos zöld, Kék és Falitábla. A képminőség finombeállítása felhasználó által megadott módban Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció a 1. felhasználói vagy a 2. felhasználói mód kiválasztásakor. Igényei szerint állíthatja e funkciókat, ha kiválasztja őket, majd megnyomja a / gombot a kivetítőn vagy a távvezérlőn. Fényerő beállítása Minél magasabb az érték, annál nagyobb a kép fényereje. Továbbá minél kisebb az érték, annál sötétebb a kép. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Kontraszt beállítása Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához. A Fényerő vagy Kontraszt funkciót is beállíthatja a távvezérlő BRIGHT, illetve CONTRAST gombjával. Szín beállítása Alacsonyabb értékek kevésbé telített színeket eredményeznek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához. Árnyalat beállítása Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Élesség beállítása Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép. A Brilliant Color beállítása Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a kivetítő realisztikus, valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a Be elemet. Ha nincs rá szüksége, válassza az Ki lehetőséget. A kivetítő ajánlott és alapértelmezett beállítása a Be. A Ki választása esetén a Színhőmérséklet funkció nem áll rendelkezésre. 40 Működés

41 Színhőmérséklet választása Az elérhető színhőmérséklet* opciók a kiválasztott jeltípustól függenek. 1. Hideg: A képek kékes fehérnek látszanak. 2. Normál: Megőrzi a fehér normál színét. 3. Meleg: A képek vöröses fehérnek látszanak. *A színhőmérsékletről: Sok különböző árnyalat létezik, amelyek bizonyos célokra fehérnek számítanak. A színhőmérséklet az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik. Válassza ki a kívánt színhőmérsékletet A kívánt színhőmérséklet beállításához: 1. Válassza ki a Színhőmérséklet elemet és válassza a Meleg, Normál vagy Hideg elemet a kivetítőn vagy a távvezérlőn lévő / gombok megnyomásával. 2. Nyomja meg az gombot a Színhőm. Finombeállítása kiválasztásához, és nyomja meg az MODE/ENTER gombot. Megjelenik a Színhőm. Finombeállítása menü. 3. Nyomja meg az / gombot a módosítani kívánt lehetőség kiválasztásához, majd állítsa be az értékeit a / gomb megnyomásával. R erősítés/g erősítés/b erősítés: A vörös, zöld és kék kontrasztértékét állítja be. R eltolás/g eltolás/b eltolás: A vörös, zöld és kék fényerejét állítja be. 4. A kilépés és a beállítások mentése a MENU/EXIT megnyomásával történhet. 3D színkezelés A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába. A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá. A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fénymérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a kivetítő csomagja nem tartalmazza, azonban a kivetítő értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat. A színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget. Ha vásárolt tesztlemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitoron, televízión, kivetítőn stb. A lemezről bármelyik képet kivetítheti a vetítővászonra, majd beléphet a 3D színkezelés menübe, és elvégezheti a beállításokat. Működés 41

42 A beállításhoz: 1. Lépjen be a KÉP menübe és válassza ki a 3D színkezelés elemet. 2. Nyomja meg a MODE/ENTER gombot, amire megjelenik a 3D színkezelés oldal. 3. Válassza ki a Elsődleges szín elemet és a / gomb megnyomásával válasszon színt a vörös, sárga, zöld, ciánkék, kék és bíborvörös színek közül. 4. A megnyomásával válassza ki a Színárnyalat elemet, és a / gomb megnyomásával válassza ki hozzá a Sárga VÖRÖS tartományt. A tartomány növelése a két ZÖLD szomszédos színből nagyobb arányt tartalmazó színeket fog adni. A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Bíborvörös Ciánkék Például, ha a vöröset választja és a tartományt 0-ra állítja, akkor csak a tiszta KÉK piros lesz kiválasztva a képben. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is. 5. A megnyomásával válassza ki a Telítettség elemet, és a / gomb megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. Például, ha a vöröset választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti. A Telítettség az adott szín mennyiségét jelzi a videoképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a 0 érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz. 6. A megnyomásával válassza kim a Erősítés elemet, és a / gomb megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog. 7. A 3-6. lépés megismétlésével végezze el a többi színbeállítást. 8. Győződjön meg arról, hogy elvégzett-e minden szükséges beállítást. 9. A kilépés és a beállítások mentése a MENU/EXIT megnyomásával történhet. Az aktuális vagy az összes kép üzemmód alaphelyzetbe állítása 1. Lépjen be a KÉP menübe és válassza ki a Képbeállítás visszaállítása elemet. 2. Nyomja meg a MODE/ENTER gombot, majd a / gombot a Jelenlegi vagy Összes elem kiválasztásához. Jelenlegi: a gyári alapértékekre állítja vissza az aktuális kép üzemmódot. Összes: a gyári alapértékekre állít vissza minden értéket a KÉP menü 1. felhasználói/2. felhasználói elemének kivételével. 42 Működés

43 Időzítő beállítása a prezentációhoz Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást. A funkció használatához a következő lépések szükségesek: 1. Lépje a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menu and press MODE/ENTER gombot a Bemutatóidőzítő oldal megjelenítéséhez. 2. Válassza ki a Időköz elemet és döntse el, mennyi időt kíván beállítani a / gomb megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben. 3. A megnyomásával válassza ki a Időzítő megjelenítése elemet és adja meg, hogy a képen megjelenjen-e a stopperóra a / megnyomásával. Kijelölt elemek Mindig 1 perc/2 perc/3 perc Soha Leírás Az óra a bemutató teljes ideje alatt látható lesz a képernyőn. Az óra a bemutató utolsó 1/2/3 percében lesz a képernyőn. Az óra a bemutató alatt egyáltalán nem lesz látható. 4. A megnyomásával válassza ki a Időzítő helye elemet, és a / megnyomásával állítsa be a stopperóra helyzetét. Balra felül Balra lent Jobbra felül Jobbra lent 5. A megnyomásával válassza ki a Időzítő léptetési iránya elemet, és a / megnyomásával válassza ki a használni kívánt számolási irányt. Kijelölt elemek Számlálás felfelé Számlálás lefelé Leírás 0-ról indulva nő a beállított időig. A beállított értékről indulva csökken 0-ra. 6. Nyomja meg a gombot a Hangjelzés elem kiválasztásához és döntse el, kívánja-e aktiválni a hangos emlékeztetőt a / gomb megnyomásával. Ha kiemeli a Be elemet, egy dupla hangjelzés lesz hallható a vissza-/előre számlálás utolsó 30 másodpercében, illetve tripla hangjelzés lesz hallható a számlálás végén. 7. A bemutató időzítő aktiválásához nyomja meg először a gombot, majd a / gombokkal válassza ki a Be elemet és nyomja meg a MODE/ENTER gombot. 8. Jóváhagyást kérő üzenet jelenik meg. Válassza ki a Igen lehetőséget, majd megerősítésképpen nyomja meg a MODE/ENTER gombot. A következő üzenet jelenik meg a képen: A bemutatóidőzítő bekapcsolva. Az idő számlálása az időzítő bekapcsoláskor indul el. A stopper törlése a következő lépésekkel lehetséges: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menübe és nyomja meg az gombot az Ki lehetőség kiválasztásához. Nyomja meg a MODE/ENTER gombot. Jóváhagyást kérő üzenet jelenik meg. 2. Válassza ki a Igen lehetőséget, majd megerősítésképpen nyomja meg a MODE/ENTER gombot. A következő üzenet jelenik meg a képen: A bemutatóidőzítő kikapcsolva. Működés 43

44 A kép elrejtése Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja az ECO BLANK funkciót a vetített kép elrejtésére. Nyomjon meg egy gombot a kivetítőn vagy a távirányítón a kép visszaállításához. Megjelenik az Eco Blank szöveg a képen, míg a kép el van rejtve. Ha ezt a funkciót csatlakoztatott hangbemenet mellett aktiválja, a hang hallható marad. Lehetséges az üres idő beállítása a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Képkikapcsolási időzítő menüben, amikor az üres képen nincs tevékenység a kivetítő automatikusan visszatér a képhez az időtartam letelte után. Az idő hossza 5 és 30 perc között állítható 5 perces időközönként. Ne helyezzen akadályokat a vetítőlencse elé, mert a tárgy ettől felhevülhet. Attól függetlenül, hogy a Képkikapcsolási időzítő működésben van-e vagy sem, bármilyen gomb megnyomása a kivetítőn vagy a távvezérlőn visszaállítja a képet. A kép kimerevítése Nyomja meg a távirányítón a FREEZE gombot a kép kimerevítéséhez. A FREEZE (kimerevítés) szó jelenik meg a képen. A funkciót a távirányító vagy a projektor bármely gombbal hatástalaníthatja. Ha a képet kimerevíti a vásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette. Működés magas tengerszint feletti környezetben Javasoljuk a Hegyvidéki mód használatát, ha a környezete méterrel a tengerszint felett található, és a környezeti hőmérséklet 0 C 35 C közötti. Kína esetén maximum 2000 m magasságig érvényes. A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0 C és 35 C közötti környezeti hőmérsékletek esetén nem ajánlott. A kivetítő túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot. A Hegyvidéki mód aktiválása: 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiválasztva. 2. Nyomja meg a gombot a Hegyvidéki mód elem kiválasztásához, majd nyomja meg a / gombot a Be elem kiválasztásához. Jóváhagyást kérő üzenet jelenik meg. 3. Válassza ki az Igen elemet, majd nyomja meg az MODE/ENTER gombot. A Hegyvidéki mód nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt. Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni. 44 Működés

45 A hang beállítása Az alábbi hangbeállítások befolyásolják a kivetítő (egy vagy több) hangszóróját. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd: Csatlakoztatás a(z) 20. oldalon az audió bemenet csatlakozásának módját illetően. Hang elnémítása A hangerő beállításához nyomja meg a MUTE gombot a távvezérlőn, vagy: 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiválasztva. 2. Nyomja meg az gombot a Hangbeállítások kiválasztásához, és nyomja meg az MODE/ ENTER gombot. Megjelenik az Hangbeállítások oldal. 3. Válassza ki a Némítás elemet, majd válassza a Be lehetőséget. A hangerő beállítása A hangerő beállításához nyomja meg a VOLUME +/- gombot a távvezérlőn vagy kivetítőn, vagy: 1. Ismételje meg a fenti 1-2. lépést. 2. Válassza ki a VOLUME elemet és állítsa be kívánt hangerőszintet. A Be-/kikapcsolási csengőhang kikapcsolása A csengőhang kikapcsolása: 1. Ismételje meg a Hangerő némítása című szakasz 1 2. lépését. 2. Válassza ki a Be/kikapcsolási hangjelzés elemet, majd válassza a Ki lehetőséget. A Be-/kikapcsolási csengőhang módosításának egyetlen módja az, ha itt az Be vagy Ki lehetőséget választja. A Be-/kikapcsolási csengőhangot nem befolyásolja a hang némítása vagy a hangerő módosítása. A mikrofon hangerejének beállítása A hangerő beállításához: 1. Ismételje meg a Hangerő némítása című szakasz 1 2. lépését. 2. Válassza ki a Mikrofon hangereje elemet és állítsa be kívánt hangerőszintet. A mikrofon akkor is működik, ha a Mute (Némítás) elemet aktiválták. Működés 45

46 A kivetítő menüjének testreszabása Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják. A RENDSZERBEÁLLÍTÁS: Alapszintű menüben lévő Nyelv elemmel az OSD menü megjelenítésének nyelvét lehet beállítani. Nyomja meg a MODE/ENTER gombot a nyelv oldal megjelenítéséhez. A / / / és MODE/ENTER gombok használatával válassza ki a használni kívánt nyelvet. A Menü megjelenítési ideje a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5 másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időtartamot. A Menü pozíciója a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót. A Emlékeztető üzenet a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben lehetővé teszi annak beállítását, hogy jelenjenek-e meg emlékeztető üzenetek a képen vagy sem. Használja a / gombokat a kívánt beállítás kiválasztásához. Az Indítóképernyő a RENDSZERBEÁLLÍTÁS: Alapszintű menüben a kivetítő indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt. Energiatakarékos lámpa üzemmód választása A távvezérlő használata. Nyomja meg a LAMP MODE gombot, amire megjelenik a lámpamód választó sáv. A / gombok segítségével válassza ki a Normál/ Takarékos/SmartEco lehetőséget. Az OSD menü használata. 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiválasztva. 2. Nyomja meg az gombot a Izzó beállításai kiválasztásához, és nyomja meg az MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal. 3. Válassza ki a Izzó üzemmódja elemet, majd nyomja meg a / gombot a Normál/Takarékos/SmartEco elem kiválasztásához. A lámpa fényereje lámpa üzemmódtól függően változhat. Lásd az alábbi táblázatba foglalt leírást. Izzó üzemmódja Normál Takarékos SmartEco Leírás 100%-os lámpa fényerő. 20% lámpa energia-megtakarítás. A lámpa energiafogyasztásából akár 70% takarítható meg a tartalom fényerejének megfelelően. Ha az Takarékos vagy SmartEco üzemmódot választja ki, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez. 46 Működés

47 Tanítási templát használata A táblára történő írás tanárok számára történő megkönnyítése érdekében használhatja a beépített sablont az OSD segítségével. Hívja elő az OSD menüt, és lépjen a MEGJELENÍTÉS > Tanítási templát menüponthoz. Válassza a Falitábla/Fehér tábla > Ki/Betűk létrehozása/ Munkalap/Koordinációs ábra lehetőséget. Megjelenik az Tanítási templát. Tanítási templát Betűk létrehozása Fehér tábla Falitábla Munkalap Koordinációs ábra Működés 47

48 A kivetítő vezérlése LAN környezetben A Hálózati beállítások menü lehetővé teszi a kivetítő számítógépről történő vezérlését böngészőprogram segítségével, amennyiben a számítógép és a kivetítő megfelelően csatlakozik ugyanahhoz a helyi hálózathoz. A vezetékes LAN beállítások konfigurálása Ha DHCP környezetben tartózkodik: 1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz. 2. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiválasztva. 3. Nyomja meg az gombot a Hálózati beállítások kiválasztásához, és nyomja meg az MODE/ENTER gombot. Megjelenik a Hálózati beállítások oldal. 4. Nyomja meg az gombot a Vezetékes LAN kiválasztásához, és nyomja meg az MODE/ENTER gombot. 5. Nyomja meg a gombot a DHCP választásához, majd nyomja meg a / gombot az Be lehetőség kiválasztásához: 6. Nyomja meg a gombot az Alkalmaz lehetőség kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 7. Lépjen vissza a Vezetékes LAN oldalra. Az IP cím, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállításai jelennek meg. Jegyezze fel az IP-címet. Vegye fel a kapcsolatot a hálózati rendszergazdával, ha az IP cím nem látható. Ha nem DHCP környezetben tartózkodik: 1. Ismételje meg a fenti 1-4. lépést. 2. Nyomja meg a gombot a DHCP választásához, majd nyomja meg a / gombot az Ki lehetőség kiválasztásához: 3. Vegye fel a kapcsolatot ITS rendszergazdjával az IP cím, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállítások beszerzését illetően. 4. Nyomja meg a gombot a módosítani kívánt elem kiválasztásához, majd adja meg az értékét. 5. Nyomja meg a gombot az Alkalmaz lehetőség kiválasztásához, majd nyomja meg a MODE/ENTER gombot. 48 Működés

49 A vezeték nélküli LAN beállítások konfigurálása 1. Csatlakoztassa a BenQ vezeték nélküli kulcsot (opcionális) a kivetítő USB A típusú bemeneti aljzatához. 2. Válassza ki a Vezeték nélküli LAN elemet a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások menüben, és nyomja meg a MODE/ENTER gombot. 3. AP üzemmódú kapcsolat esetén fel kell jegyeznie az SSID információkat, majd rá kell keresnie az egyező SSID-vel rendelkező kivetítőre az Q Presenter alkalmazásban a vetítés indításához. Infrastruktúra üzemmódú kapcsolat esetén ki kell jelölnie az kivetítő SSID-jét, amelyhez kapcsolódni kíván. Bővebben lásd: Kép megjelenítése a Q Presenter alkalmazáson keresztül a(z) 58. oldalon. 4. Használja a számítógép vezeték nélküli csatlakozási segédprogramját a hálózathoz történő kapcsolódáshoz. Ha a kivetítőn WEP-kulcsot állítottak be, a felhasználónak meg kell adnia a WEP-kulcs jelszavát, hogy a hálózathoz csatlakozhasson. A kivetítő távoli vezérlése böngészőprogramon keresztül Amint konfigurálta a LAN-beállításokat, megtalálja a kivetítő IP-címét a hálózat képernyő alján. Olyan számítógépet használhat a kivetítő vezérléséhez, amely ugyanahhoz a helyi hálózathoz csatlakozik. 1. Gépelje be a kivetítő címét a böngészőprogram címsorába, majd nyomja meg az Enter gombot. Például: Működés 49

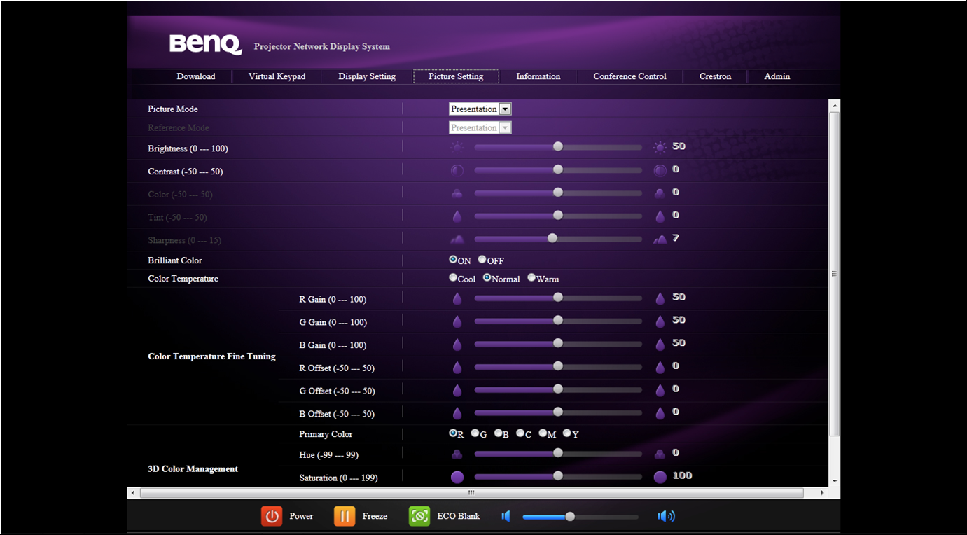

50 2. Megnyílik a BenQ hálózati távvezérlés oldal. A weboldalas vezérlő az IE 7.0 vagy újabb verzióját támogatja. A weboldalas vezérlő, Q Presenter és USB olvasó fejezetek illusztrációi kizárólag a megértést teszik egyszerűbbé, ezért eltérhetnek a kivetítő tényleges megjelenésétől. 3. Kattintson a Download (Letöltés) gombra, hogy mentse a Q Presenter szoftvert a számítógépen. A weboldalas vezérlőhöz úgy is eljuthat, hogy a következőkre kattint: Q Presenter > Settings (Beállítások) > Advanced Setting (Speciális beállítások) > Control projector via web page (Kivetítő vezérlése weboldalról) a 61 oldalon. 4. Hajtsa végre a program telepítését. 5. Nyissa meg a Q Presenter alkalmazást, keresse meg és csatlakozzon egy hálózati megjelenítőhöz. Bővebben lásd: Kép megjelenítése a Q Presenter alkalmazáson keresztül a(z) 58. oldalon. A Virtual Keypad (Virtuális billentyűzet) oldal úgy teszi lehetővé a kivetítő kezelését, mintha távvezérlőt használna vagy a kivetítő vezérlőpultját. i. 50 Működés

51 i. Ezek a gombok ugyanúgy működnek, mint a távvezérlőn lévők. Bővebben lásd: Távirányító a(z) 13. oldalon. A Display Setting (Megjelenítés beállítása) oldal úgy teszi lehetővé a kivetítő kezelését, mintha az OSD menüket használná. E funkciók hasznos menübeállításokat tesznek lehetővé. A Picture Setting (Képbeállítás) oldal úgy teszi lehetővé a kivetítő kezelését, mintha a KÉP menüt használná. Működés 51

52 Az Information (Információ) oldal a kivetítő adatait és állapotát mutatja. A Conference Control (Konferenciavezérlés) oldal lehetővé teszi a kivetítőhöz kapcsolódó összes számítógép megjelenítési állapotának vezérlését. 52 Működés

53 A Crestron oldal csak akkor érhető el, ha vezetékes LAN hálózathoz csatlakozik. A kivetítő távoli vezérlését is lehetővé teszi. A Crestron támogatja a RoomView es verzióját. i. ii. i. i. i. Ezek a gombok gyakorlatilag ugyanúgy működnek, mint az OSD menük vagy a távvezérlő gombjai. Bővebben lásd: 2. KÉP a(z) 68. oldalon és Távirányító a(z) 13. oldalon. A Menu (Menü) gomb segítségével vissza lehet ugrani az előző OSD menüre, kilépni és menteni a menübeállításokat. ii. A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra. iii. Kiválaszthatja a megfelelő OSD nyelvet. A Tools (Eszközök) oldal úgy teszi lehetővé a kivetítő kezelését, a LAN vezérlési beállítások konfigurálását és a kivetítő hálózati távvezérlésének biztonságossá tételét. iii i. iii ii. iv v. Működés 53

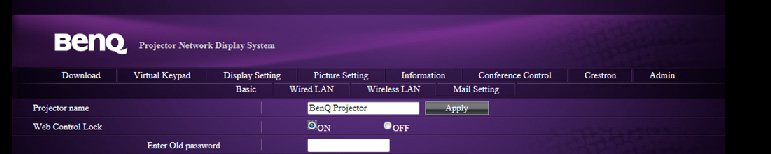

54 i. A kivetítőt el lehet nevezni, valamint nyilván lehet tartani a helyét és a karbantartást végző személyt. ii. A Wired LAN (Vezetékes LAN) beállításait is módosíthatja. iii. Miután beállította, a kivetítő hálózati távvezérlése jelszóvédetté válik. iv. Miután beállította, a Tools (Eszközök) oldal elérése jelszóvédetté válik. A beállítások elvégzése után nyomja meg a Send (Küldés) gombot, amire megtörténik az adatok mentése a kivetítőben. v. Nyomja meg az Exit (Kilépés) gombot, hogy visszatérjen a Crestron hálózati távvezérlés oldalra. Az Info (Információ) oldal a kivetítő adatait és állapotát mutatja. i. i. Nyomja meg az Exit (Kilépés) gombot, hogy visszatérjen a Crestron hálózati távvezérlés oldalra. 54 Működés

55 Az Admin (Adminisztráció) oldal lehetővé teszi a Basic (Alapvető), Wired LAN (Vezetékes LAN), Wireless LAN (Vezeték nélküli LAN) és Mail ( ) oldalak eleérését, amint megadják a jelszót. Az alapértelmezett jelszó a Ha módosítani akarja a jelszót, lépjen be a Basic (Alapvető) oldalra. A Basic (Alapvető) oldal a jelszó módosítását, illetve a csatlakozó személyek kiválasztását teszi lehetővé. A csatlakozó személyek száma befolyásolhatja a hálózati megjelenítés teljesítményét. Működés 55

56 A Wired LAN (Vezetékes LAN) oldal lehetővé teszi a Wired LAN (Vezetékes LAN) beállításainak módosítását. A Wireless LAN (Vezeték nélküli LAN) oldal lehetővé teszi a Wireless LAN (Vezeték nélküli LAN) beállításainak módosítását. Az SSID karaktersor maximális hosszúsága 16 bájt. Eltérő SSID-t használjon, ha a vezeték nélküli LAN-on egyszerre több mint kettő kivetítő csatlakozik. 56 Működés

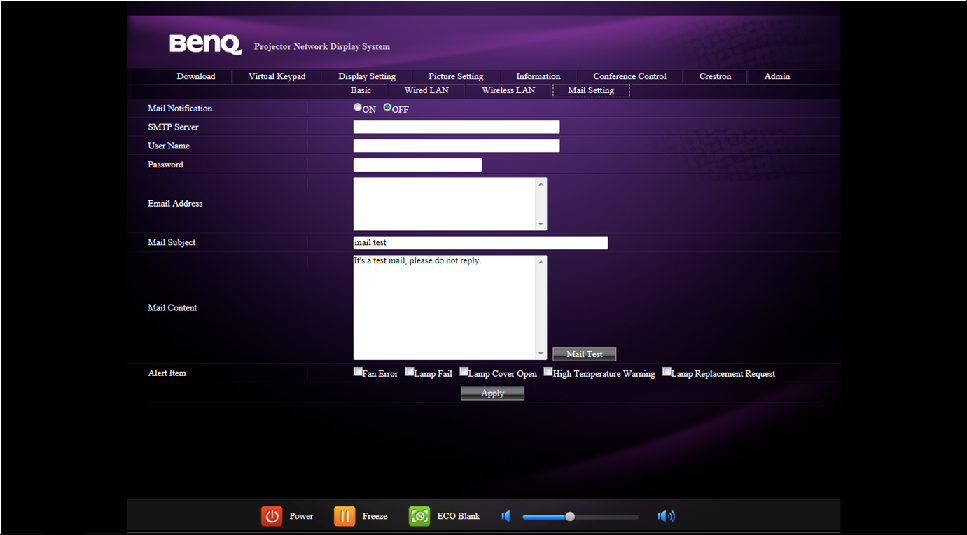

57 A Mail ( ) oldal lehetővé teszi, hogy figyelmeztető üzenetet küldjön a hálózati rendszergazdának. Előbb kipróbálhatja a Mail Test ( teszt) funkciót, hogy meggyőződjön az Alert Mail ( figyelmeztetés) működéséről. Web Control Lock (Web ellenőrző zár) használata Ezt a funkciót arra tervezték, hogy megelőzzék a kivetítő beállításainak illetéktelen módosítását a Projector Network Display System (Kivetítő Hálózati Megjelenítési Rendszeren) keresztül. A funkció engedélyezéséhez: 1. Minutén összekapcsolódott a számítóglép és a kivetítő, gépelje be a kivetítő címét a böngészőprogram címsorába, majd nyomja meg az Enter gombot. 2. Lépjen a Projector Network Display System (Kivetítő Hálózati Megjelenítési Rendszer) Admin oldalára. 3. Írja be a jelenlegi jelszót. 4. A Web Control Lock (Web ellenőrző zár) soron kattintson az ON (Be) elemre. Amikor valaki legközelebb csatlakoztatja a kivetítőt, a Projector Network Display System (Kivetítő Hálózati Megjelenítési Rendszer) korlátozott funkciókat engedélyez. A funkció letiltásához: 1. Lépjen a Projector Network Display System (Kivetítő Hálózati Megjelenítési Rendszer) Admin oldalára. 2. Írja be a jelenlegi jelszót. 3. Kattintson az OFF (Ki) elemre a Web Control Lock (Web ellenőrző zár) soron. Működés 57

58 Az OSD menü segítségével is be- vagy kikapcsolhatja ezt a funkciót: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe az OSD menü megnyitása után. Nyomja meg a MODE/ENTER gombot. Ekkor megjelenik az ADJA MEG A JELSZÓT üzenet. Írja be a jelenlegi jelszót. Ha a jelszó megfelel, az OSD menü a Biztonsági beállítások oldalra tér vissza. Nyomja meg a gombot a Web ellenőrző zár elem kiválasztásához, majd nyomja meg a / gombot az Be vagy Ki lehetőség kiválasztásához. Kép megjelenítése a Q Presenter alkalmazáson keresztül A Q Presenter egy alkalmazás, ami a gépen fut. Meglévő hálózati megjelenítőhöz csatlakozik és az asztal tartalmát a helyi hálózati kapcsolaton keresztül továbbítja a hálózati megjelenítőre. A Q Presenter használata előtt ne felejtse el kikapcsolni a többi virtuális hálózati vezérlőprogramot. 1. Csatlakoztassa a kivetítőt az RJ45 kábel segítségével, és győződjön meg arról, hogy a laptop vagy számítógép is tud csatlakozni a LAN hálózathoz. Bővebben lásd: A vezetékes LAN beállítások konfigurálása a(z) 48. oldalon és A vezeték nélküli LAN beállítások konfigurálása a(z) 49. oldalon. 2. Keresse meg az IP-címet és gépelje be a kivetítő címét a böngészőprogram címsorába. Bővebben lásd: A kivetítő távoli vezérlése böngészőprogramon keresztül a(z) 49. oldalon. 3. Töltse le a Q Presenter alkalmazást, bontsa ki, majd végezze el a program telepítését. 4. Miután telepítette, duplán kattintson a Q Presenter ikonjára. Megjelenik a Q Presenter oldal. 5. Kattintson a Search (Keresés) ikonra. A Search (Keresés) oldal hálózati megjelenítő keresését és a hozzá történő csatlakozást teszi lehetővé. iv. i. ii. iii 58 Működés

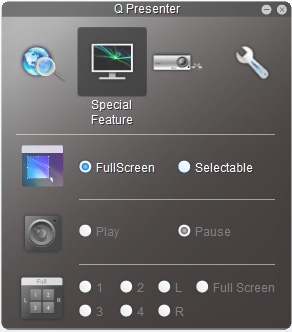

59 i. Begépelheti az IP címet (a részleteket lásd: A kivetítő távoli vezérlése böngészőprogramon keresztül a(z) 49. oldalon) vagy egyszerűen kattintson a Search (Keresés) gombra. ii. Megjelenik a LAN-hoz kapcsolódó kivetítők listája. Ezután jelölje ki azt a kivetítőt, amelyhez csatlakozni kíván. iii. Kattintson a Connect (Csatlakozás) gombra. Ezután meg kell jelennie a képnek a kivetítőn. iv. Az összes kivetítő leválasztásához rákattinthat. A Special Feature (Speciális funkció) oldal lehetővé teszi a kivetített kép fejlett funkciókkal történő kezelését. i. ii. iii i. Full Screen (Teljes képernyő): a teljes kép látható a kivetítőn. Selectable (Választható): egy négyzet jelenik meg, amelyet mozgathat, hogy a kívánt területet mutathassa a közönségnek. Működés 59

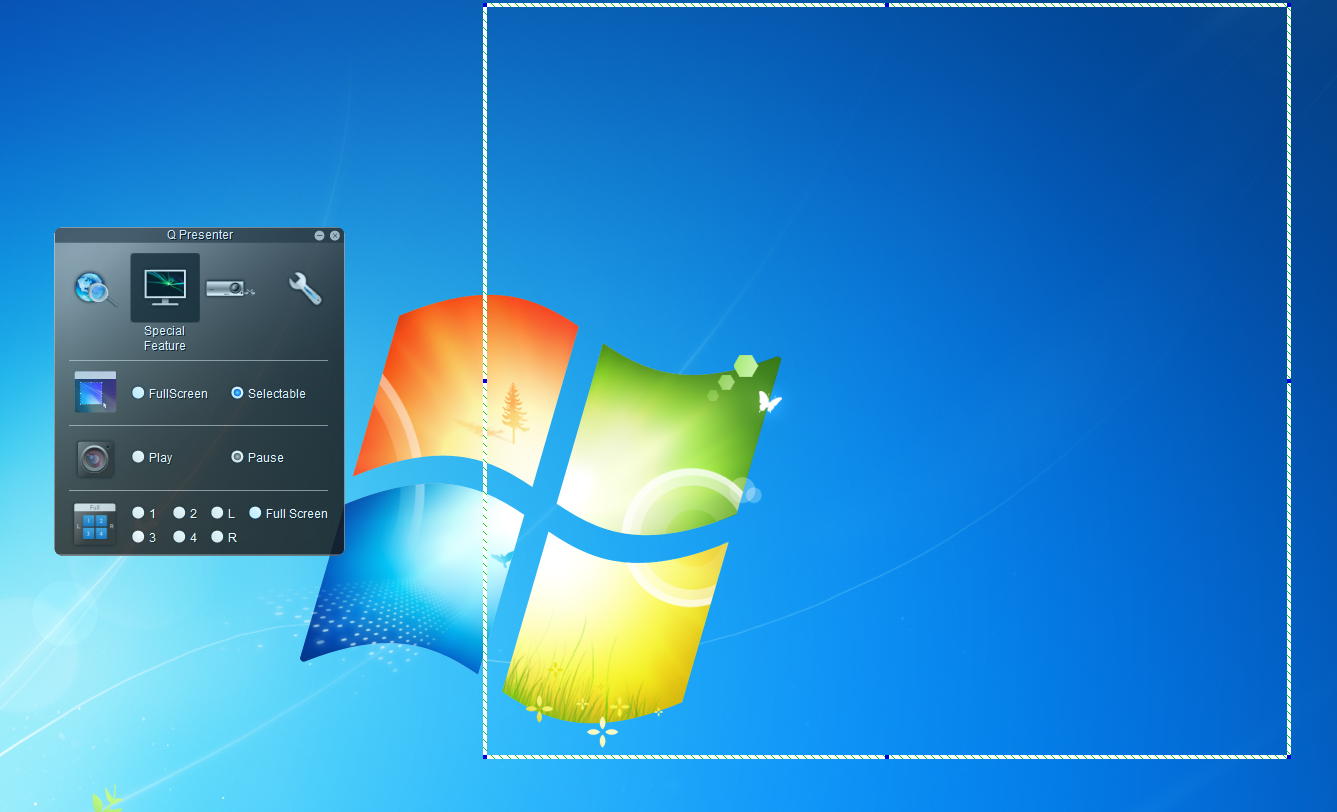

60 ii. Megadhatja, hogy megjelenítse/szüneteltesse a csatlakoztatott hálózati megjelenítő asztaltartalmát. iii. 4-1 Megjelenítés (egyszerre legfeljebb 4 számítógép képét jelenítheti meg 1 kivetítőn). Kattintson a megjeleníteni kívánt területre. 4 terület választható (1-4) vagy 2 helyszín (B és J), ha 2 számítógépről van szó. Miután a megjeleníteni kívánt helyre kattintott, megjelenik a képe a kivetítőn. A helyszínt bármikor módosíthatja, sőt teljes képernyős vagy üres képernyő módra is visszatérhet. A Basic Settings (Alapvető beállítások) és Advanced Settings (Speciális beállítások) oldalak lehetővé teszik a Q Presenter konfigurálását. i. ii. iii iv. v. vi. i. Eldöntheti, hogy aktiválja a Remote Desktop (Távoli elérésű asztal) funkciót vagy sem. Ha aktiválják a Remote Desktop (Távoli elérésű asztal) funkciót, módosítani tudja a Name (Név) és Password (Jelszó) elemeket. Ha nincs aktiválva, a Name (Név) és Password (Jelszó) mezők szürkén jelennek meg. ii. Beállíthatja a csatlakozó számítógép nevét és jelszavát. A Name (Név) nyolc nagybetűből kell állnia A-Z és 0-9 között. A Password (Jelszó) 6 számjegyből kell állnia 1 és 4 között. iii. Amikor telepíti a Q Presenter alkalmazást, a program automatikusan azonosítani fogja számítógépe operációs rendszerének nyelvét, és az operációs rendszerrel egyező nyelven telepíti azt. Ha a nyelve nem szerepel a listán, a rendszer alaplrtelmezésképpen angol nyelven telepít. iv. Eldöntheti, hogy engedélyezi-e az előugró értesítési üzeneteket vagy sem. v. Ha aktiválta: 1:N megjelenítő, 1 PC/NB egyszerre legfeljebb 8 kivetítőn jeleníthet meg képet. vi. Miután beállította, kattintson az Apply (Alkalmaz) gombra a módosítások mentéséhez. 60 Működés

61 Projektálás bejelentkezési kód vii viii ix x. vii. Video (Videó) vagy Graphic (Grafika) megjelenítési mód között választhat. Graphic Mode (Grafika mód): gyengébb képminőség, de nagyobb átviteli sebesség. Video Mode (Videó mód): jobb képminőség, de kisebb átviteli sebesség. Ennek ellenére a tényleges adatátviteli teljesítmény a hálózat pillanatnyi állapotától függ. viii.megadhatj, hogy automatikusan megtörténjen-e a Q Presenter alkalmazás megnyitása, amikor bekapcsolják a számítógépet. ix. Miután beállította, kattintson az Apply (Alkalmaz) gombra a módosítások mentéséhez. x. A BenQ hálózati távvezérlési oldalhoz a 49 oldalon kapcsolódhat. A Vetítés bejelentkezési kód használata Ezt a funkciót arra tervezték, hogy biztosítsa a hálózati megjelenítést a megfelelő kivetítőn. A funkció be- és kikapcsolásához: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások menübe az OSD menürendszer előhívása után. Nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a gombot a Projektálás bejelentkezési kód elem kiválasztásához, majd nyomja meg a / gombot az Be vagy Ki lehetőség kiválasztásához. Ha bekapcsolják ezt a funkciót, a kivetítő véletlenszerű, 4 számjegyú kódot generál a jobb felső sarokban, amikor a forrást Network Display-re 1. Győződjön meg róla, hogy a WLAN aktív, (Hálózati megjelenítésre) váltja. A és csatlakozzon a BenQ presenter-hez. (lásd alább: SSID) 2. Nyissa meg böngészőjét, vagy írja be az IP címet (lásd: alábbi IP címek) kivetítő csatlakoztatásakor be kell 3. Kattintson a "Letöltés" pontra és indítsa el a telepítő programot. 4. Kattintson a keresésre vagy adja meg az IP címet, és válassza a csatlakozást a vetítés megkezdéséhez gépelnie ezt a 4 számjegyű kódot a Q Presenter alkalmazásban. VEZETÉKES LAN Kapcsolat bontása Vezeték nélküli LAN Csatlakozás Projektor neve IP cím BenQ Projector SSID IP cím Csatlakozási mód NetworkDisplay AP Működés 61

62 A közvetítés funkció használata Az 1:N LAN megjelenítés kétféleképpen lehetséges: 1. TCP/IP segítségével (akár 8 kivetítő támogatása, eredeti konstrukció) 2. Multicast segítségével (akár 255 kivetítő támogatása, ez az új konstrukció) Kiválaszthatja az 1., 2., 3., 4., 5., csatornát a megfelelő IP megjelenítése mellett (kiszürkítve) tetszőlegesen választható csatorna (25 IP) áll rendelkezésre: ~ Ha a csatorna vészhelyeti csatornára van rögzítve, akkor a csatornáról érkező jel esetén a kivetítő automatikusan kivetíti ennek a képét. Nem szükséges kézzel váltani a forrásokat. A funkció aktiválásához: A funkció használatához a QPresenter speciális verziója szükséges. Kérjük, töltse le a Használati Utasítás CD-jéről. 1. Lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások menübe az OSD menürendszer előhívása után. Nyomja meg a MODE/ENTER gombot. 2. Nyomja meg a gombot a Műsorszórás elem kiválasztásához, majd nyomja meg a / gombot a Be elem kiválasztásához. 3. Nyissa meg a Qpresenter Advanced Settings (Speciális beállítások) oldalát. 4. Kattintson a Igen elemre az Activating Broadcasting (Műsorszórás aktiválása) soron, majd kattintson a Alkalmaz gombra. Vagy 1. Nyissa meg a Projector Network Display System (Kivetítő Hálózati Megjelenítési Rendszer) menüt és lépjen a Basic (Alapvető) oldalára. 2. Kattintson a Be gombra a Műsorszórás soron, és a lenyíló listából válasszon csatornát. 3. Nyissa meg a Qpresenter Advanced Settings (Speciális beállítások) oldalát. 4. Kattintson a Igen elemre az Activating Broadcasting (Műsorszórás aktiválása) soron, majd kattintson a Alkalmaz gombra. Ez a funkció csak Hálózati Megjelenítési jelforrás választása esetében áll rendelkezésre. A számítógép minimális rendszerigénye Intel Core 2 Duo 2,4 GHz CPU, 2G DDR. 62 Működés

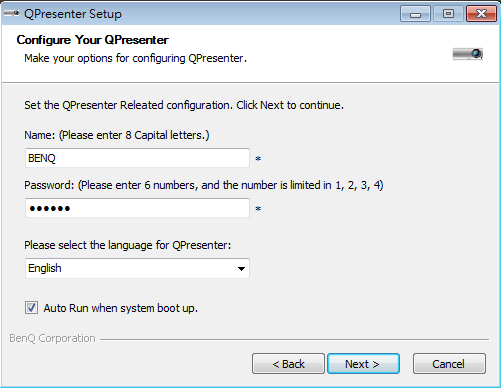

63 Távoli elérésű asztal vezérlése a Q Presenter alkalmazáson keresztül A Q Presenter végrehajthatja a gazdagép Remote Desktop Control (Távoli elérésű asztalvezérlését, RDC) a kivetítő telepítési helyéről. 1. Állítsa be az RDC bejelentkezési fiókot (User name (Felhasználónév) és Password (Jelszó)) a Q Presenter alkalmazásban. Name (Név): a névnek 8 angol nagybetűből kell állnia A Z és 0 9 között. Password (Jelszó): 6 számjegyből kell állnia 1 4 között. Ha sokan nézik a képet, amikor a felhasználó éppen a jelszót adja meg a távvezérlő, illetve a kivetítő billentyűzete segítségével, a szám fel, le, balra, jobbra kerül 1-től 4-ig. Ha egynél több egyforma Q Presenter névtalálható, hibaüzenet pl. duplicate (duplikátum) jelenik meg a kivetítő OSD-jén. Működés 63

64 2. Aktiválja a Remote Desktop Control (Tavoli elérésű asztalvezérlés) funkciót a Q Presenter > Settings (Beállítások) > Basic Settings (Alapvető beállítások) menüben. 3. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások menübe. Nyomja meg a MODE/ENTER gombot. 4. Válassza ki az Távoli elérésű asztal elemet, majd nyomja meg az MODE/ENTER gombot. 5. Az 1. lépéshez hasoló módon adja meg a Fiók és Jelszó adatokat. 6. Válassza ki a Csatlakozás elemet, majd nyomja meg a MODE/ENTER gombot, hogy a kijelölt PC-t csatlakoztassa. 7. Csatlakoztassa az USB billentyűzetet vagy egeret a PC asztal vezérléséhez a kivetítőn keresztül. A Remote Desktop Control (Távoli elérésű asztalvezérlés) nem támogatja a PC készenléti módját. A Remote Desktop Control (Távoli elérésű asztalvezérlés) csak LAN forrást támogat ezért a kivetítő forrása rögzített a LAN-on. Bemutató USB-kártyaolvasóról Ez a funkció a kivetítőhöz csatlakoztatott USB flash meghajtón lévő képek diabemutatóját jeleníti meg. Feleslegessé teszi a számítógép forrást. Képfájl-típusok Az USB-kártyaolvasó JPEG, GIF, TIFF, PNG és BMP formátumú képfájlok megjelenítését teszi lehetővé. Egy négyzet jelenik meg a fájlnévben az ismeretlen karakterek helyén. A thaiföldi nyelvű fájlnév nem támogatott. A GIF, TIFF, PNG és BMP formátumú fájlok csak WXGA (1280 x 800) méretnél kisebb fájlméret esetén jeleníthetők meg. Ha egy mappában több mint 200 fotó van, csak az első 200 fotó jeleníthető meg. 64 Működés

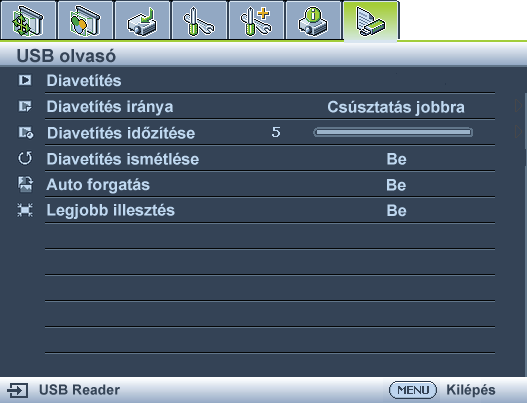

65 Előkészítés A képek diabemutatóban történő megtekintéséhez kövesse az alábbi lépéseket: 1. Csatlakoztasson egy USB flash meghajtót a számítógéphez, majd másolja át a kívánt fájlokat az számítógépről az USB flash meghajtóra. 2. Kapcsolja be a kivetítőt, ha szükséges. 3. Távolítsa el az USB flash meghajtót a számítógépből, majd csatlakoztassa a kivetítő USB A típusú aljzatához. 4. Válassza az USB olvasó elemet a forrásválasztó sávról. 5. Nyomja meg a MODE/ENTER gombot a bélyegnézet módba történő belépéshez. USB olvasó menü Az USB olvasó menü csak akkor jelenik meg, ha USB olvasó forrást választott. A menü diabemutató szolgáltatással rendelkezik, ahol különféle beállítások végezhetők. Főmenü Almenü Lehetőségek USB olvasó Diavetítés Diavetítés iránya Csúsztatás jobbra/csúsztatás lefelé Diavetítés időzítése 3 /4 /5 Diavetítés ismétlése Be/Ki Auto forgatás Be/Ki Legjobb illesztés Be/Ki Működés 65

66 A kivetítő kikapcsolása 1. Nyomja meg a II Főkapcsoló gombot a kivetítőn. Megerősítést kérő üzenet jelenik meg. Ha nem válaszol néhány másodpercen belül, az üzenet eltűnik. Ha távvezérlőt használ, nyomja meg az OFF gombot a kivetítő kikapcsolásához. 2. Nyomja meg ismét a II Főkapcsoló gombot a kivetítőn. A Működésjelző lámpa narancssárgán villog, a vetítőlámpa kikapcsolódik, és a ventilátorok tovább működve hűtik a kivetítőt. A lámpa védelme érdekében a kivetítő semmilyen parancsra sem reagál a hűtési folyamat alatt. A rövidebb lehűlési idő érdekében bekapcsolhatja a Gyorshűtés funkciót. Bővebben lásd: Gyorshűtés a(z) 77. oldalon. 3. Ha a második hűtési folyamat befejeződik, a Működésjelző lámpa narancsárgára vált és a ventilátorok leállnak. 4. Húzza ki a tápkábel dugóját a konnektorból, ha a kivetítőt hosszabb ideig nem tervezi használni. Ha a kivetítőt nem állítják le megfelelően, a lámpa védelme érdekében a ventilátorok néhány percig forognak a kivetítő újraindításakor, hogy lehűtsék azt. Nyomja meg újra a Főkapcsoló gombot a kivetítő újraindításához, miután leálltak a ventilátorok és a POWER jelzőfény narancssárgára váltott. A lámpa tényleges élettartama a környezeti feltételektől és a használattól függően eltérhet. 66 Működés

67 Menü műveletek Menürendszer Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik. Főmenü Almenü Lehetőségek Fal színe Képarány 2D Trapézkorrekció Sarok illesztése Felület illesztése Pozíció Fázis 1. MEGJELENÍTÉS V. méret Digitális zoom 3D Vízszintes felület illesztése Függőleges felület illesztése Falitábla Tanítási templát Fehér tábla Ki/Világos sárga/rózsaszín/ Világos zöld/kék/falitábla Auto./Valós/4:3/16:9/16:10 Auto./Felső-alsó/Képsorozat/ 3D üzemmód Frame Packing/Side By Side/Ki 3D fordított szink. Letiltás/Fordított 3D beállítások mentése 3D beállítások alkalmazása Ki/Betűk létrehozása/munkalap/ Koordinációs ábra Ki/Betűk létrehozása/munkalap/ Koordinációs ábra Működés 67

68 2. KÉP 3. FORRÁS Dinamikus/Bemutató/sRGB/Mozi/(3D)/1. Kép mód felhasználói/2. felhasználói Referencia mód Dinamikus/Bemutató/sRGB/Mozi/(3D) Fényerő Kontraszt Szín Árnyalat Élesség Brilliant Color Be/Ki Színhőmérséklet Színhőm. Finombeállítása 3D színkezelés Képbeállítás visszaállítása Gyors, auto. keresés Színtér konverziója Elsődleges szín Színárnyalat Telítettség Erősítés Jelenlegi/Összes/ Mégse Hideg/Normál/Meleg R erősítés/g erősítés/b erősítés/ R eltolás/g eltolás/b eltolás R/G/B/C/M/Y Be/Ki Auto./RGB/YUV 68 Működés

69 Időköz Időzítő megjelenítése Időzítő helye Bemutatóidőzítő Időzítő léptetési iránya Hangjelzés Be/Ki 1~240 perc Mindig/1 perc/2 perc/3 perc/ Soha Balra felül/balra lent/jobbra felül/jobbra lent Számlálás lefelé/számlálás felfelé Be/Ki Igen/Nem Nyelv 4. RENDSZERBE ÁLLÍTÁS: Alapszintű Kivetítő telepítése Menü megjelenítési ideje Menübeállítások Menü pozíciója Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Emlékeztető üzenet Direkt bekapcsolás Jel általi bekapcsolás Auto. kikapcsolás Gyorshűtés Azonnali újraindítás Képkikapcsolási időzítő Alvás időzítő Be/Ki Előoldal, asztal/hátoldal, asztal/ Hátoldal, plafon/előoldal, plafon 5 másodperc/10 másodperc/20 másodperc/30 másodperc/ Mindig Középen/Balra felül/jobbra felül/ Jobbra lent/balra lent Be/Ki Be/Ki Be/Ki Letiltás/3 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc Be/Ki Be/Ki Letiltás/5 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc Letiltás/30 perc/1 óra/2 óra/3 óra/4 óra/8 óra/12 óra Első+Hátsó/Első/Valós Igen/Nem BenQ/Fekete/Kék/Lila BenQ/Fekete/Kék/MyScreen (kérésre) Működés 69

70 Hegyvidéki mód Be/Ki 5. RENDSZERBE Biztonsági ÁLLÍTÁS: beállítások Speciális Igen/Nem Némítás Be/Ki Hangerő 0~10 Hangbeállítások Mikrofon hangereje 0~10 Be/kikapcsolási hangjelzés Be/Ki Izzó beállításai Baud arányszám Ellenőrző minta Feliratozás Készenléti beállítások Izzó üzemmódja Normál/Takarékos/SmartEco Izzó időmérőjének Igen/Nem nullázása Egyenértékű izzóüzemóra Jelszóváltoztatás Biztonsági beállítások megváltoztatása Bekapcsolási Be/Ki lezárás Web ellenőrző zár Be/Ki Feliratozás bekapcsolása Felirat típusa 2400/4800/9600/19200/38400/ 57600/ Be/Ki Be/Ki CC1/CC2/CC3/CC4 Hálózat Be/Ki Mikrofon Be/Ki Monitorkimenet Be/Ki Ki/Audió Be/Hang B/J/HDMI 1/ Audió átbocsátás HDMI 2/Hálózati Kijelző/USB kijelző 70 Működés

71 5. Hálózati RENDSZERBE beállítások ÁLLÍTÁS: Speciális Vezetékes LAN Vezeték nélküli LAN Távoli elérésű asztal Projektálás bejelentkezési kód Műsorszórás AMX eszköz felfedezés MAC Cím Összes beállítás Vissza/Mégse alapértékre 6. Jelenlegi rendszerállapot INFORMÁCIÓK Állapot DHCP IP cím Alhálózati maszk Alapértelmezett átjáró DNS-kiszolgáló Alkalmaz Állapot SSID SSID kijelző IP cím Csatlakozási mód Alkalmaz Fiók Jelszó Csatlakozás Be/Ki Műsorszórás Csatorna IP cím Be/Ki Forrás Kép mód Izzó üzemmódja Felbontás 3D formátum Színrendszer Egyenértékű lámpa Firmware verzió Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a kivetítő érzékelt legalább egy jelet. Ha a kivetítőhöz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak. Működés 71

72 Az egyes menük leírása A kézikönyvben felsorolt alapértelmezett értékek, különösen a oldalon szereplők kizárólag hivatkozás célját szolgálják. Kivetítőtől függően eltérők lehetnek a folyamatos termékfejlesztés miatt. 1. MEGJELENÍTÉS menü FUNKCIÓ Fal színe Képarány 2D Trapézkorrek ció Sarok illesztése Felület illesztése Pozíció LEÍRÁS A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd: Fal színe használata a(z) 40. oldalon. Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemeneti jeltől függően. Bővebben lásd: A képoldalarány kiválasztása a(z) 37. oldalon. Korrigálja a kép függőleges és vízszintes trapéztorzítását. Bővebben lásd: 2D trapéztorzítás korrekciója a(z) 28. oldalon. Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával. Bővebben lásd: A sarkok illesztése a(z) 29. oldalon. Manuálisan korrigálja a geográfiai torzítást a Felület illesztése kalibráció alkalmazásával. Bővebben lásd: A felület illesztése a(z) 30. oldalon. Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyílgombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez. Fázis V. méret Digitális zoom Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. A kép horizontális irányú szélességét állítja. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető. Nagyítja vagy csökkenti a vetített képet. Bővebben lásd: Részlet keresése nagyítással a(z) 37. oldalon. 72 Működés

73 1. MEGJELENÍTÉS menü FUNKCIÓ 3D Tanítási templát LEÍRÁS A kivetítő 3D funkcióval rendelkezik, ami lehetővé teszi a 3D filmek, videók és sportesemények adásainak élvezetét sokkal élethűbb, mélységtartalommal rendelkező képekkel. A 3D kép megtekintéséhez azonban 3D szemüveget kell viselnie. 3D üzemmód Az alapbeállítás Auto. és a kivetítő automatikusan kiválasztja a megfelelő 3D-s formátumot 3D-s tartalom észlelésekor. Ha a kivetítő nem ismeri fel a 3D formátumot, nyomja meg a / gombot a 3D-s mód kiválasztásához. 3D fordított szink. Ha a képmélység megfordítva látható, engedélyezze ezt a funkciót a probléma helyreállításához. 3D beállítások mentése Az aktuális 3D-s beállítások mentése. 3D beállítások alkalmazása A mentett 3D-s beállítások alkalmazása. Sablonokat biztosít oktatási segédanyagként. Tanárok használhatják őket a munkájukban. Bővebben lásd Tanítási templát használata a(z) 47. oldalon. Működés 73

74 2. KÉP menü FUNKCIÓ Kép mód Referencia mód Fényerő Kontraszt Szín LEÍRÁS Előre definiált képmódok állnak rendelkezésre, hogy a kivetítő képbeállítását programjának típusához igazíthassa. Bővebben lásd: A képmód kiválasztása a(z) 39. oldalon. Olyan képmódot választ, ami a leginkább megfelel az igényeinek, és finomhangolja a képet az oldalon alább található elemek alapján. Bővebben lásd: A 1. felhasználói/2. felhasználói mód beállítása a(z) 39. oldalon. Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. A kép fényerejének állításához. Bővebben lásd: Fényerő beállítása a(z) 40. oldalon. Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd: Kontraszt beállítása a(z) 40. oldalon. Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videó képben. Bővebben lásd: Szín beállítása a(z) 40. oldalon. Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. Ez a funkció csak akkor érhető el, ha Videó vagy S-Video bemeneti jelet választanak és a rendszer formátum NTSC vagy PAL. A kép vörös és zöld színtónusát állítja. Bővebben lásd: Árnyalat beállítása a(z) 40. oldalon. Árnyalat Élesség Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. Ez a funkció csak akkor érhető el, ha Videó vagy S-Video bemeneti jelet választanak és a rendszer formátum NTSC vagy PAL. A képet állítja élesebbre vagy lágyabbnak látszóra. Bővebben lásd: Élesség beállítása a(z) 40. oldalon. Ez a funkció csak 1. felhasználói vagy 2. felhasználói választása esetében áll rendelkezésre. 74 Működés

75 2. KÉP menü 3. FORRÁS menü FUNKCIÓ Brilliant Color Színhőmérsé klet Színhőm. Finombeállítá sa 3D színkezelés Képbeállítás visszaállítása Gyors, auto. keresés Színtér konverziója LEÍRÁS A fehér csúcsértéket módosítja, miközben megtartja a helyes színeket. Bővebben lásd: A Brilliant Color beállítása a(z) 40. oldalon. Ez a funkció csak 1. felhasználói/2. felhasználói választása esetében áll rendelkezésre. Bővebben lásd: Színhőmérséklet választása a(z) 41. oldalon. Ez a funkció csak 1. felhasználói/2. felhasználói választása esetében áll rendelkezésre. Bővebben lásd: Válassza ki a kívánt színhőmérsékletet a(z) 41. oldalon. Bővebben lásd: 3D színkezelés a(z) 41. oldalon. Ez a funkció csak 1. felhasználói/2. felhasználói választása esetében áll rendelkezésre. Bővebben lásd: Az aktuális vagy az összes kép üzemmód alaphelyzetbe állítása a(z) 42. oldalon. Ha a Kép mód Dinamikus, a Jelenlegi választása csak a Dinamikus értékét állítja alapértékre, azonban az Összes visszaállítja az összes Kép mód beállítást alaphelyzetre. Bővebben lásd: Bemeneti jel váltása a(z) 36. oldalon. Bővebben lásd: Színtér módosítása a(z) 37. oldalon. Működés 75

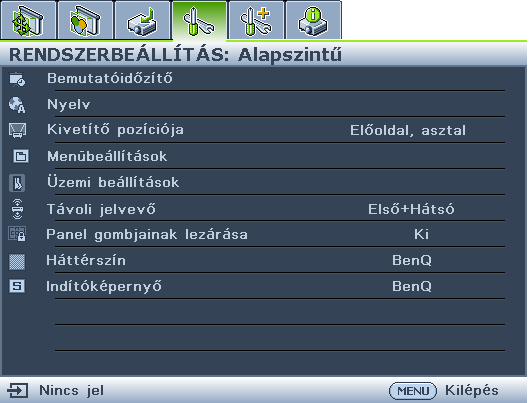

76 4. RENDSZERBEÁLLÍTÁS: Alapszintű menü FUNKCIÓ Nyelv Kivetítő telepítése Bemutatóidőzítő Menübeállítások LEÍRÁS Bizonyos időkereten belül emlékezteti az előadót a prezentáció befejezésére. Bővebben lásd: Időzítő beállítása a prezentációhoz a(z) 43. oldalon. Időköz Beállítja a prezentációhoz a megfelelő időt. Időzítő megjelenítése Beállítja, hogy a stopper megjelenjen-e a képernyőn. Időzítő helye Beállítja, hogy a stopper hol jelenjen meg a képernyőn. Időzítő léptetési iránya Beállítja a stopper számolási irányát. Hangjelzés A beállított idő lejáratakor hangos emlékeztetőt állít be. A képernyőmenü (OSD) megjelenítésének nyelvét állítja be. A kivetítő szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd: A hely kiválasztása a(z) 16. oldalon. Menü megjelenítési ideje Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. Az időtartam 5 és 30 másodperc között 5 másodperces lépésekben állítható. Menü pozíciója A képernyőmenü (OSD) pozícióját adja meg. Emlékeztető üzenet Beállítja, hogy megjelenjen-e emlékeztető üzenet a képen. 76 Működés

77 4. RENDSZERBEÁLLÍTÁS: Alapszintű menü FUNKCIÓ Üzemi beállítások LEÍRÁS Direkt bekapcsolás Az Be kiválasztása engedélyezi a funkciót. Bővebben lásd: A kivetítő indítása a(z) 27. oldalon. Jel általi bekapcsolás Az Be választása esetén a kivetítő automatikusan bekapcsolódik VGA-jel észlelése esetén. Az Ki választása esetén a kivetítő manuálisak kell bekapcsolni (a vezérlőpult vagy a távvezérlő segítségével). Bővebben lásd: A kivetítő indítása a(z) 27. oldalon. Auto. kikapcsolás Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet. Bővebben lásd: Az Auto. kikapcsolás beállítása a(z) 84. oldalon. Gyorshűtés A Be opció engedélyezi a funkciót; ilyenkor a kivetítő hűtési ideje pár másodperccel rövidebb lesz. Ha a kivetítőt azonnal a gyors hűtési folyamat után kapcsolja be, akkor az nem biztos, hogy azonnal be tudja kapcsolni, hanem újból elkezdi hűteni magát a ventilátorokkal. Azonnali újraindítás Bekapcsolt Azonnali újraindítás mellett a kivetítő újraindítása a kikapcsolását követő 90 másodpercen belül lehetséges. Képkikapcsolási időzítő A kép üres idejét állítja be, ha a Üres funkció aktiválva van, amelynek elteltével a kép visszatér a vetítővászonra. Bővebben lásd: A kép elrejtése a(z) 44. oldalon. Alvás időzítő Az automatikus kikapcsolás időzítőjét állítja be. Az időzítő 30 perc és 12 óra közötti értékre állítható be. Működés 77

78 4. RENDSZERBEÁLLÍTÁS: Alapszintű menü FUNKCIÓ Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő LEÍRÁS Beállítja, hogy a kivetítő mely infravörös (IR) távérzékelője fogadja a távvezérlő jelét. A kezelőpult összes gombját letiltja vagy engedélyezi a távirányító gombjainak és a kivetítő Főkapcsoló gombja kivételével. Lehetővé teszi annak kiválasztását, hogy mely háttérszín legyen látható, ha a kivetítő nem kap bemeneti jelet. Négy lehetőség áll rendelkezésre: BenQ logó, Fekete, Kék vagy Lila. A kivetítő indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé. Négy lehetőség áll rendelkezésre: BenQ logó, MyScreen (kérésre), Fekete vagy Kék. 78 Működés

79 FUNKCIÓ Hegyvidéki mód LEÍRÁS A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd: Működés magas tengerszint feletti környezetben a(z) 44. oldalon. Lehetővé teszi az Hangbeállítások menü megnyitását. Bővebben lásd: A hang beállítása a(z) 45. oldalon. Némítás Beállítja a némítás funkciót. 5. RENDSZERBEÁLLÍTÁS: Speciális menü Hangbeállítások Izzó beállításai Biztonsági beállítások Baud arányszám Hangerő Beállítja az audió hangerőt. Mikrofon hangereje Beállítja a mikrofon hangerejét. Be/kikapcsolási hangjelzés Beállítja a be-/kikapcsolási csengőhangot. Izzó üzemmódja Bővebben lásd A Izzó üzemmódja eco funkció beállítása mint Takarékos vagy SmartEco mód a(z) 84. oldalon. Izzó időmérőjének nullázása Bővebben lásd: A lámpaszámláló nullázása a(z) 88. oldalon. Egyenértékű izzóüzemóra A lámpa üzemidejének számítását részletesen lásd: A lámpa üzemidejének meghatározása a(z) 84. oldalon. Jelszóváltoztatás Az új jelszóra váltás előtt meg kell adnia a régit. Biztonsági beállítások megváltoztatása Adja meg a jelenlegi jelszót a Bekapcsolási lezárás és Web ellenőrző zár funkciók aktiválásához. Bekapcsolási lezárás Bővebben lásd: A kivetítő biztonsága a(z) 34. oldalon. Web ellenőrző zár Bővebben lásd: Web Control Lock (Web ellenőrző zár) használata a(z) 57. oldalon. Egy olyan baud sebességet választ, amely megegyezik a számítógépével, így a kivetítőt egy megfelelő RS-232 kábellel is csatlakoztathatja. A funkciót a megfelelő képzettségekkel rendelkező szakemberek számára biztosítjuk. Működés 79

80 5. RENDSZERBEÁLLÍTÁS: Speciális menü FUNKCIÓ Ellenőrző minta Feliratozás LEÍRÁS A Be opció engedélyezi a funkciót és a kivetítő megjeleníti a rácsos tesztmintát. Segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen. Feliratozás bekapcsolása Aktiválja a funkciót a Be opcióval, ha a kiválasztott bemeneti jel közeli feliratot tartalmaz. Feliratok: a képen megjelenő párbeszédek, narrátor szövegek vagy TV programok és videók feliratai (rendszerint a feliratos jelzéssel jelzik a tv újságok). Állítsa a kép méretarányát 4:3 értékre. A funkció nem használható, ha a kép méretaránya 16:9, 16:10 vagy Valós. Felirat típusa Kiválasztja a kívánt feliratozási módot A felirat megtekintéséhez válassza a CC1, CC2, CC3 vagy CC4 felirat nyelveket (ahol CC1 az Ön országában használt alapértelmezett nyelvet jelenti). 80 Működés

81 FUNKCIÓ LEÍRÁS 5. RENDSZERBEÁLLÍTÁS: Speciális menü Készenléti beállítások Hálózati beállítások Hálózat Az Be választása engedélyezi a funkciót és a kivetítőt hálózaton keresztül lehet ellenőrizni vagy vezérelni, ha készenléti módban van. Mikrofon Az Be választása engedélyezi a funkciót és a mikrofont készenléti módban is lehet használni. Monitorkimenet A Be opció engedélyezi a funkciót. A kivetítő VGA-jelet tud kibocsátani, ha készenléti módban van és a COMPUTER 1 és MONITOR-OUT csatlakozók helyesen csatlakoznak az eszközökhöz. Lásd: Monitor csatlakoztatása a(z) 23. oldalon a csatlakozással kapcsolatban. A funkció engedélyezése kissé megnöveli a készenléti üzemmód fogyasztását. A Monitor Out (Monitorkimenet) csak akkor működőképes, ha a COMPUTER 1 csatlakozóhoz megfelelő D-Sub bemenet csatlakozik. Audió átbocsátás A kivetítő hangot tud kibocsátani, ha készenléti módban van és a megfelelő csatlakozók helyesen csatlakoznak az eszközökhöz. Nyomja meg a / gombot a használni kívánt jel kiválasztásához. Lásd: Csatlakoztatás a(z) 20. oldalon a csatlakozással kapcsolatban. A funkció engedélyezése kissé megnöveli a készenléti üzemmód fogyasztását. Vezetékes LAN Bővebben lásd: A kivetítő vezérlése LAN környezetben a(z) 48. oldalon. Vezeték nélküli LAN Bővebben lásd: A kivetítő vezérlése LAN környezetben a(z) 48. oldalon. Távoli elérésű asztal Bővebben lásd: Kép megjelenítése a Q Presenter alkalmazáson keresztül a(z) 58. oldalon. Projektálás bejelentkezési kód Bővebben lásd: A Vetítés bejelentkezési kód használata a(z) 61. oldalon. Műsorszórás Bővebben lásd: A közvetítés funkció használata a(z) 62. oldalon. Működés 81

82 5. RENDSZERBEÁLLÍTÁS: Speciális menü 6. INFORMÁCIÓK menü FUNKCIÓ Hálózati beállítások Összes beállítás alapértékre Jelenlegi rendszerállapot LEÍRÁS AMX eszköz felfedezés Bekapcsolt Be eszközfelderítés mellett a kivetítőt AMX vezérlő észlelheti. MAC Cím MAC-cím mutatása. A gyári alapértékekre állít vissza minden értéket. A következő beállítások továbbra is megmaradnak: 1. felhasználói, 2. felhasználói, Kivetítő telepítése, Színtér konverziója, Hegyvidéki mód, Biztonsági beállítások, Baud arányszám és Hálózati beállítások Forrás Az aktuális jelforrást mutatja. Kép mód A KÉP menüben kiválasztott módot mutatja. Izzó üzemmódja Az aktuális lámpa üzemmódot mutatja. Felbontás A bemenő jel saját felbontását mutatja. 3D formátum Az aktuális 3D-s üzemmódot mutatja. Színrendszer A bemeneti rendszerformátumokat mutatja, NTSC, PAL, SECAM vagy RGB. Egyenértékű lámpa A lámpa felhasznált üzemidejét jelzi ki. Firmware verzió A firmware verziót mutatja. 82 Működés

83 Karbantartás A kivetítő ápolása A vásárolt kivetítő nem sok karbantartást igényel. A rendszeres karbantartás csupán a lencse és a burkolat tisztán tartására terjed ki. A lámpán kívül a kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz. A lencse tisztítása Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén. Sűrített levegős palackkal távolítsa el a port. Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét. Ne használjon súrolófelülettel ellátott szivacsot, lúgos/savas tisztítószert, súrolóport, illetve oldószert, mint például alkoholt, benzint, hígítót vagy rovarirtó szert. Az ilyen anyagok használata, illetve hosszan tartó érintkezése a gumi vagy PVC alkatrészekkel a kivetítő felületének és burkolatának megrongálódását okozhatja. A lencse felületéhez ne érjen súroló hatású anyaggal. A kivetítő házának tisztítása A ház tisztítása előtt kapcsolja le a kivetítőt a A kivetítő kikapcsolása a(z) 66. oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza ki. A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a házat. A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat. Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat károsítják. A kivetítő tárolása Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el: Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a kivetítőhöz ajánlott tartományon belül legyen. Lásd a Műszaki adatok a(z) 92. oldalon, vagy kérdezze a forgalmazót az ajánlott tartományról. Húzza vissza az állítólábakat. A távirányítóból vegye ki az elemet. A kivetítőt az eredeti vagy hasonló csomagolásba helyezze. A kivetítő szállítása A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani. Karbantartás 83

84 Lámpa információk A lámpa üzemidejének meghatározása A kivetítő működése közben a lámpa használatának tartamát (órában) automatikusan számolja a beépített számláló. A következő módszerrel számolható a megfelelő égési óraszám: Teljes (megfelelő) égési óraszám = 1 (óra gazdaságos üzemmód használat) + 4/3 (óra normál üzemmód használat) Lásd lejjebb a(z) "A Izzó üzemmódja eco funkció beállítása mint Takarékos vagy SmartEco mód" című fejezetet a(z) Takarékos üzemmód részleteivel kapcsolatos információkért. A Takarékos üzemmód óráinak számát a Normál üzemmód 3/4-ének számoljuk. Azaz, a Takarékos üzemmód a lámpaórákat 1/3-dal meghosszabbítja. Az égési óraszám értékének meghatározása: 1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiválasztva. 2. Nyomja meg az gombot a Izzó beállításai kiválasztásához, és nyomja meg az MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal. 3. A menüben meg fog jelenni az Egyenértékű izzóüzemóra információ. 4. A MENU/EXIT megnyomásával léphet ki a menüből. Az INFORMÁCIÓK menüben is megtudhatja az égési óraszámot. A lámpa élettartam meghosszabbítása A vetítőlámpát időnként cserélni kell. A lámpa hosszú élettartama érdekében az OSD menüben vagy a távirányítóval a következő beállításokat végezheti el. A Izzó üzemmódja eco funkció beállítása mint Takarékos vagy SmartEco mód Az Takarékos/SmartEco üzemmód használata csökkenti a rendszer által kibocsátott zajokat és az energia-fogyasztást. Ha az Takarékos/SmartEco üzemmódot választja, akkor a kibocsátott fényerő is csökken, ami sötétebb vetített képeket eredményez, de egyúttal a kivetítő működési élettartama is meghosszabbodik. A kivetítő Takarékos/SmartEco módba állítása meghosszabbítja a lámpa működési idejét is. Az Takarékos/SmartEco mód beállításához lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Izzó beállításai > Izzó üzemmódja menübe, és nyomja meg a / gombot. A lámpa üzemmódokat az alábbi táblázatban jelöltük meg. Izzó üzemmódja Normál Takarékos SmartEco Leírás 100%-os lámpa fényerő. 20% lámpa energia-megtakarítás. A lámpa energiafogyasztásából akár 70% takarítható meg a tartalom fényerejének megfelelően. Az Auto. kikapcsolás beállítása Ez a funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel forrást, a lámpa szükségtelen használatának megelőzésére. 84 Karbantartás

85 Az Auto. kikapcsolás beállításához lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Auto. kikapcsolás menübe és nyomja meg a / gombot. Az időtartam 30 és 5 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás elemet. Az adott időtartamon belül a kivetítő nem fog automatikusan kikapcsolódni. A lámpacsere időzítése Amikor a lámpa jelzőfény piros, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor helyezzen be új lámpát vagy forduljon a forgalmazóhoz. Régi lámpa hibás működést okozhat és egyes esetekben a lámpa akár fel is robbanhat. A lámpa jelzőfény és a hőmérséklet figyelmeztető lámpa akkor kezd el világítani, ha a lámpa túlmelegedett. Bővebben lásd: Kijelzések a(z) 89. oldalon. A következő üzenet figyelmezteti a lámpa cseréjére. Az alábbi figyelmeztető üzenetek csupán tájékoztató jellegűek. Kövesse a vásznon megjelenő utasításokat a lámpa előkészítéséhez és cseréjéhez. Állapot Szereljen be új lámpát, hogy a teljesítmény optimális legyen. Ha a kivetítő szokásosan a Takarékos módot választva működik (lásd: A Izzó üzemmódja eco funkció beállítása mint Takarékos vagy SmartEco mód a(z) 84. oldalon), akkor folytathatja a kivetítő használatát, amíg a következő figyelmeztető üzenet megjelenik. Nyomja meg a ENTER gombot az üzenet elvetéséhez. Ilyen állapotban erősen javasolt a lámpa cseréje. A lámpát időnként cserélni kell. A fényereje a használat során csökken. Ez a lámpa normális viselkedése. Bármikor cserélheti a lámpát, ha úgy veszi észre, hogy a fényereje jelentősen csökkent. Nyomja meg a ENTER gombot az üzenet elvetéséhez. Üzenet A kivetítő normális működéséhez KÖTELEZŐ kicserélni a lámpát. Nyomja meg a ENTER gombot az üzenet elvetéséhez. Karbantartás 85

86 Lámpacsere Hg - a lámpa higanyt tartalmaz. A helyi ártalmatlanítási törvényeknek megfelelően kezelendő. Lásd: Ha a lámpa cseréjét a mennyezetre fejjel lefelé felszerelt kivetítőn végzik, győződjön meg arról, hogy senki nem tartózkodik a lámpafoglalat alatt, hogy elkerülje az eltört lámpa miatti esetleges sérülést vagy szemsérülést. Az áramütés kockázatának csökkentése érdekében lámpacsere előtt kapcsolja ki a kivetítőt és húzza ki a csatlakozódugót a hálózati aljzatból. A súlyos égési sérülések elkerülése érdekében engedje a kivetítőt legalább 45 percig hűlni, mielőtt a lámpacseréhez fogna. Az ujjak sérülésének kockázatát és a belső alkatrészek károsodásának kockázatát csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget. A lámpa eltávolításakor az üres lámparekeszt ne érintse meg, hogy elkerülje az ujjak sérülését és az objektív képminőségének romlását a lencsék megérintése miatt. A lámpa higanyt tartalmaz. A lámpa leselejtezésekor be kell tartani a helyi veszélyes hulladékra vonatkozó előírásokat. A kivetítő optimális teljesítménye érdekében javasoljuk, hogy BenQ lámpát használjon a lámpa cseréjéhez. Törött izzó kezelésekor biztosítsa a megfelelő szellőzést. Légzésvédő, védőszemüveg vagy arcpajzs használatát és védőruházat, pl. kesztyű viselését ajánljuk. 1. Kapcsolja ki a kivetítőt és húzza ki a konnektorból. Ha a lámpa forró, az égési sérülések elkerülése érdekében várjon körülbelül 45 percig, amíg a lámpa lehűl. 2. Lazítsa meg a lámpafedelet rögzítő csavart. 86 Karbantartás

87 3. Távolítsa el a lámpafedelet (a) a fedél elcsúsztatásával a kivetítő oldala felé, majd (b) annak felemelésével. Ne kapcsolja be a készüléket eltávolított lámpafedéllel. Ne helyezze az ujjait a lámpa és a kivetítő közé. A kivetítő belsejének élei könnyen balesetet okozhatnak. (a) (b) 4. Lazítsa meg a lámpát rögzítő csavarokat. 5. Felemelve állítsa fel a kart. A kar használatával lassan húzza ki a lámpát a kivetítőből. Ha túl gyorsan húzza, a lámpa könnyen eltörhet és törött üveg kerülhet a kivetítőbe. A lámpát ne helyezze olyan helyre, ahol víz érheti, a gyerekek kezébe kerülhet, ill. a gyúlékony anyagok közelébe. A lámpa kivétele után ne nyúljon a kivetítőbe. Ha megérinti a belső optikai alkatrészeket, azzal a vetített képen színegyenetlenség vagy torzítás keletkezhet. 6. Helyezze be az új lámpát a lámparekeszbe és győződjön meg az illeszkedéséről. Karbantartás 87

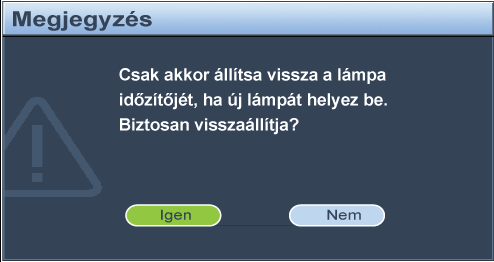

88 7. Húzza meg meg a lámpát rögzítő csavarokat. A laza csavar hibás csatlakozást okozhat, amely hibás működéssel járhat. A csavarokat ne húzza túl. 8. A kart teljesen laposan fektesse a helyére. 9. Helyezze vissza a lámpafedelet a helyére csúsztatásával. (a) (b) 10. Húzza meg meg a lámpafedelet rögzítő csavart. A laza csavar hibás csatlakozást okozhat, amely hibás működéssel járhat. A csavart ne húzza túl. 11. Indítsa újra a kivetítőt. Ne kapcsolja be a készüléket eltávolított lámpafedéllel. A lámpaszámláló nullázása 12. A kezdőképernyő után nyissa meg a képernyőmenüt (OSD). Lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Izzó beállításai menübe. Nyomja meg a MODE/ ENTER gombot. Megjelenik a Izzó beállításai oldal. Nyomja meg az gombot a Izzó időmérőjének nullázása kiválasztásához, és nyomja meg az MODE/ENTER gombot. A megjelenő figyelmeztető üzenet megkérdezi, hogy nullázni szeretné-e a lámpa számlálóját. Válassza ki az Igen elemet, majd nyomja meg az MODE/ENTER gombot. Megtörténik a lámpa idejének 0 értékre állítása. Ha a lámpa nem új vagy nem cserélte ki, a számláló nullázásával kárt okozhat. 88 Karbantartás
