MX813ST Digitális projektor Felhasználói kézikönyv
|
|
- Bálint Balázs Barna
- 8 évvel ezelőtt
- Látták:
Átírás
1 MX813ST Digitális projektor Felhasználói kézikönyv

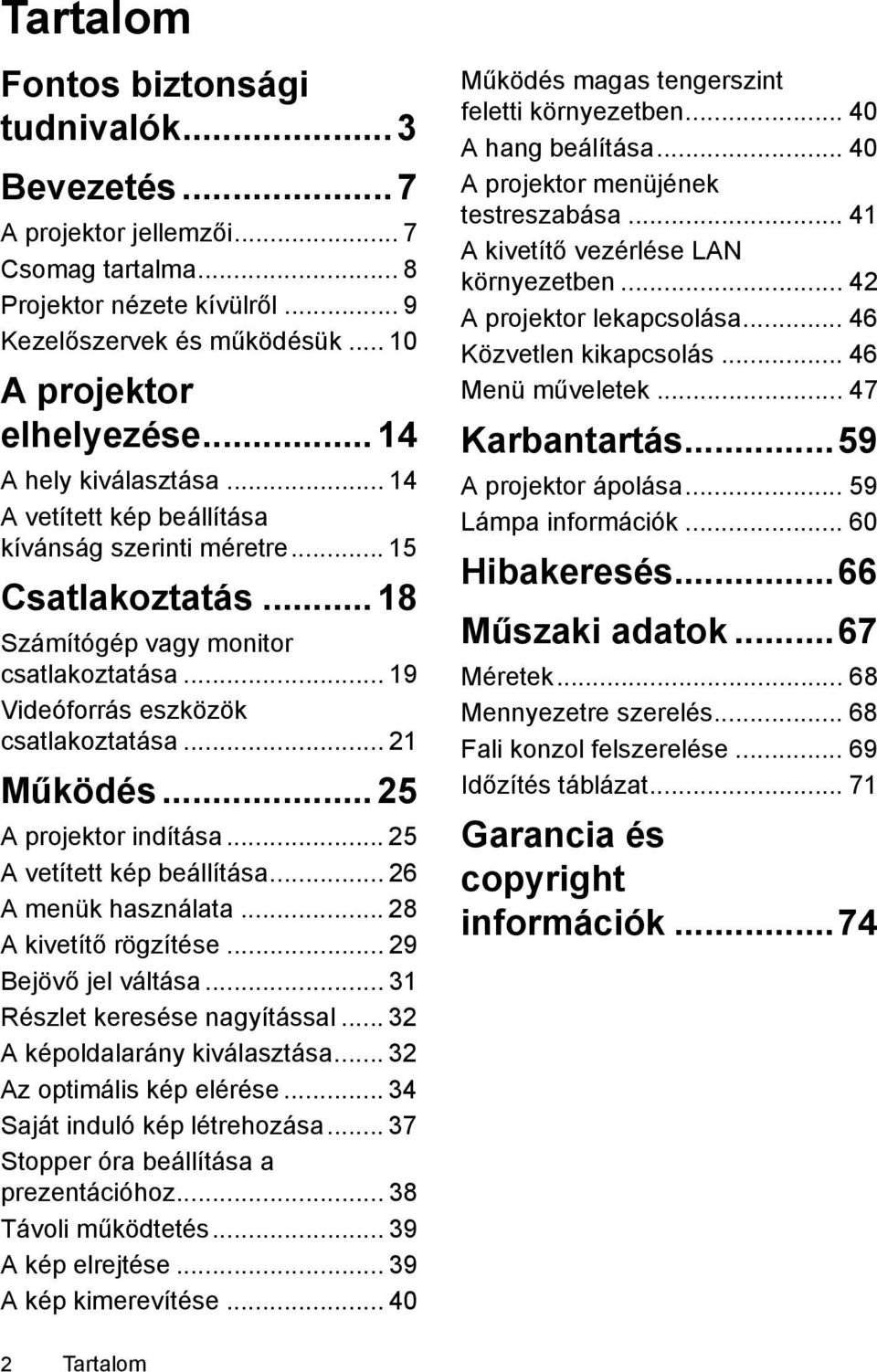

2 Tartalom Fontos biztonsági tudnivalók... 3 Bevezetés... 7 A projektor jellemzői... 7 Csomag tartalma... 8 Projektor nézete kívülről... 9 Kezelőszervek és működésük A projektor elhelyezése A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás Számítógép vagy monitor csatlakoztatása Videóforrás eszközök csatlakoztatása Működés A projektor indítása A vetített kép beállítása A menük használata A kivetítő rögzítése Bejövő jel váltása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése Saját induló kép létrehozása Stopper óra beállítása a prezentációhoz Távoli működtetés A kép elrejtése A kép kimerevítése Működés magas tengerszint feletti környezetben A hang beálítása A projektor menüjének testreszabása A kivetítő vezérlése LAN környezetben A projektor lekapcsolása Közvetlen kikapcsolás Menü műveletek Karbantartás...59 A projektor ápolása Lámpa információk Hibakeresés...66 Műszaki adatok...67 Méretek Mennyezetre szerelés Fali konzol felszerelése Időzítés táblázat Garancia és copyright információk Tartalom
3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági utasítások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra. 4. Mindig nyissa ki a lencsezárt, ill. távolítsa el a lencse védőkupakját, ha a projektor lámpát bekapcsolta. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 3. A szervizelést bízza képzett szakemberre. 5. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 6. A projektor működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. Fontos biztonsági tudnivalók 3
4 Biztonsági utasítások (folytatás) 7. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 10. Soha ne helyezze ezt a terméket ingatag kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 8. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. Anévleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 11. Ne kísérelje meg a projektor szétszerelését. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 9. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját a hálózatból. 12. A projektor működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba. 4 Fontos biztonsági tudnivalók
5 Biztonsági utasítások (folytatás) 13. Ne helyezze a projektort az alábbi környezetbe. - Zárt vagy rosszul szellőző térbe. Aprojektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. 14. A szellőző réseket hagyja szabadon. - A projektort ne helyezze takaróra, ágyneműre vagy más puha felületre. - A projektort nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a projektor közelébe. - Tűzriasztók közelébe. - Olyan helyek, ahol a környezet hőmérséklete 40 C / 104 F fölötti. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre. Ha a szellőzőnyílásokat akadályozza, akkor a projektor túlmelegedhet, amit tüzet okozhat. 15. A projektort mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A projektor használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja m (10000 láb) 0 m (0 láb) Fontos biztonsági tudnivalók 5
6 Biztonsági utasítások (folytatás) 16. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban. 18. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt az meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 17. Biztonsági utasítások (folytatás) A projektorra ráállni vagy tárgyat ráhelyezni nem szabad. A projektor valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 19. Ez a termék alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. A projektort a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. 6 Fontos biztonsági tudnivalók
7 Bevezetés A projektor jellemzői A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye. A projektor jellemzői a következők: HDMI LAN vezérlés funkció 3D Ready támogatás Változtatható audió kimenet Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Választható jelszavas védelem Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés A választható gyorsított hűtés funkcióval a projektor rövidebb idő alatt hűl le A bemutató stopperórája segíti a bemutató alatti időgazdálkodást A torzult kép javítása digitális trapéztorzítás korrekcióval Adat/videó megjelenítéshez állítható színegyensúly Nagy fényerejű vetítő lámpa Többnyelvű képernyőmenü (OSD) Váltható a normál és az energiatakarékos üzemmódok között, hogy csökkentse a fogyasztást Komponens HDTV-kompatibilitás (YPbPr) Kevesebb mint 1 Watt fogyasztás készenléti állapotban A nagy látószögű vetítőlencse nagyobb képet vetít kisebb kivetítő-vászon távolság mellett A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7
8 Digital Projector Quick Start Guide Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Hálózati tápkábel VGA kábel Rövid útmutató Felhasználói kézikönyv CD Garanciajegy* A távirányító használata előtt húzza ki a fület. Távirányító elemmel Kiegészítő tartozékok 1. Tartalék lámpa készlet 2. Mennyezeti szerelőkészlet 3. Puha hordtáska 4. RS232 kábel 5. Falra szerelő készlet 6. Porszűrő 8 Bevezetés
9 Projektor nézete kívülről Első/felső oldal Hátsó/alsó oldal Külső vezérlőpult (Bővebben lásd: Projektor a következő oldalon: 10.) 2. Lámparekesz fedele 3. Fókusz-beállító gyűrű 4. Vetítőlencse 5. Lencsevédő sapka 6. Felső infravörös távérzékelő 7. Szellőzőnyílás (meleg levegő kiáramlás) 8. Hangszóró 9. Elülső távvezérlő infravörös (IR) érzékelő 10. Gyorskioldó kapcsoló 11. USB B típusú dugó 12. HDMI bemeneti csatlakozó 13. S-Video bemeneti csatlakozó 14. RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 15. RS-232 vezérlőport 16. Audió bemeneti csatlakozó 17. Audió kimeneti csatlakozó 18. Audio (L/R) bemeneti csatlakozó 19. RJ45 LAN bemeneti dugó 20. Hátsó beállító láb 21. Kensington lopás elleni zár nyílása 22. Lyukak mennyezetre szereléshez 23. RGB jelkimeneti csatlakozó 24. Videó bemeneti csatlakozó 25. Hálózati (AC) tápkábel aljzata Bevezetés 9
10 Kezelőszervek és működésük Projektor II BEKAPCSOLT ÁLLAPOT/ Bekapcsolt állapotjelző lámpa Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd A projektor indítása a következő oldalon: 25. A projektor működése közben világít vagy villog. Lásd Jelzőlámpák a következő oldalon: 65 a részletekért. 2. MENU/EXIT Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. 3. Hangerő/Nyílgombok ( / Bal, / Jobb) Beállítja a hangerőt. Amikor látható a képernyőmenü (OSD), a 3-as és 6-es gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd A menük használata a következő oldalon: MODE/ENTER Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd A képmód kiválasztása a következő oldalon: ECO BLANK Nyomja meg az Eco Blank gombot, hogy ideiglenesen kikapcsolja a képet akár 70% energia-megtakarítás érdekében. Nyomja meg újra a gombot a kép és hang visszaállításához. Bővebben lásd A kép elrejtése a következő oldalon: Trapéztorzítás/Nyílgombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd Trapéztorzítás korrekciója a következő oldalon: 27. Aktiválja a képernyőmenü (OSD) kijelölt elemét. Bővebben lásd A menük használata a következő oldalon: TEMP jelzőfény Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. Bővebben lásd Jelzőlámpák a következő oldalon: Lámpa jelzőfény A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd Jelzőlámpák a következő oldalon: AUTO Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd A képtisztaság finomhangolása a következő oldalon: SOURCE Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd Bejövő jel váltása a következő oldalon: Bevezetés
11 A kivetítő felszerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a kivetítőt a mennyezetre vagy falra kívánja szerelni, mindenképp egy megfelelő illeszkedést biztosító BenQ mennyezeti vagy fali szerelőkészlet használatát javasoljuk, és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről vagy falról. A BenQ mennyezeti vagy fali szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. Bevezetés 11
12 Távirányító II BEKAPCSOLT ÁLLAPOT Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd A projektor indítása a következő oldalon: 25 és A projektor lekapcsolása a következő oldalon: Kimerevítés A vetített kép kimerevítése. Bővebben lásd A kép kimerevítése a következő oldalon: Menu/Exit Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. Bővebben lásd A menük használata a következő oldalon: Bal/ Jobb Amikor látható a képernyőmenü (OSD), a 5-as és 10-es gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd A menük használata a következő oldalon: Smart Eco Megjeleníti a lámpamód kiválasztó sávot (Normál/Takarékos/INTELLIGENS ÖKO). Normál: Ez az alapértelmezett beállítás (100% fényerő) Takarékos: 70% lámpaenergiafogyasztás. Intelligens Öko:A lámpa energiafogyasztása 30%-ról 70%-ra módosul a tartalom fényerejének megfelelően Eco Blank Nyomja meg az Eco Blank gombot, hogy ideiglenesen kikapcsolja a képet és hangot akár 70% energiamegtakarítás érdekében. Nyomja meg újra a gombot a kép és hang visszaállításához. Bővebben lásd A kép elrejtése a következő oldalon: Digital Zoom gombok (+, -) Nagyítja vagy csökkenti a vetített kép méretét. Bővebben lásd Részlet keresése nagyítással a következő oldalon: Volume +/- Beállítja a kivetítő hangerejét. Bővebben lásd A hang beálítása a következő oldalon: Page Up/Down Lapozás fel/le nyilak, ha USBcsatlakozón keresztül van összekötve egy számítógéppel. Bővebben lásd Távoli működtetés a következő oldalon: Trapéztorzítás/Nyílgombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd Trapéztorzítás korrekciója a következő oldalon: Auto Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd A kép automatikus korrekciója a következő oldalon: Mode/Enter Elérhető képbeállítási mód kiválasztására való. Bővebben lásd A képmód kiválasztása a következő oldalon: 34. Aktiválja a képernyőmenü Megjelenítési (OSD) menüelem. Bővebben lásd A menük használata a következő oldalon: Source Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd Bejövő jel váltása a következő oldalon: Bevezetés
13 Körülbelül 15 Körülbelül Időzítés Bekapcsol Képernyőn megjelenő stoppert indítja el vagy jeleníti meg a stopper beállítások alapján. Bővebben lásd Stopper óra beállítása a prezentációhoz a következő oldalon: Időzítés beállítás A bemutató stopperóra időzítésének közvetlen megadása. Bővebben lásd Stopper óra beállítása a prezentációhoz a következő oldalon: 38. Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 15 fokon belüli szögben kell tartani. A távvezérlőnek az érzékelőtől mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. A kivetítő kezelése elölről A kivetítő kezelése hátulról A távirányító elemének cseréje 1. Húzza ki az elemtartót. Kövesse a képes utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót. 2. Helyezze az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldal felfele nézzen. 3. Nyomja az elemtartót vissza a távirányítóba. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. Bevezetés 13

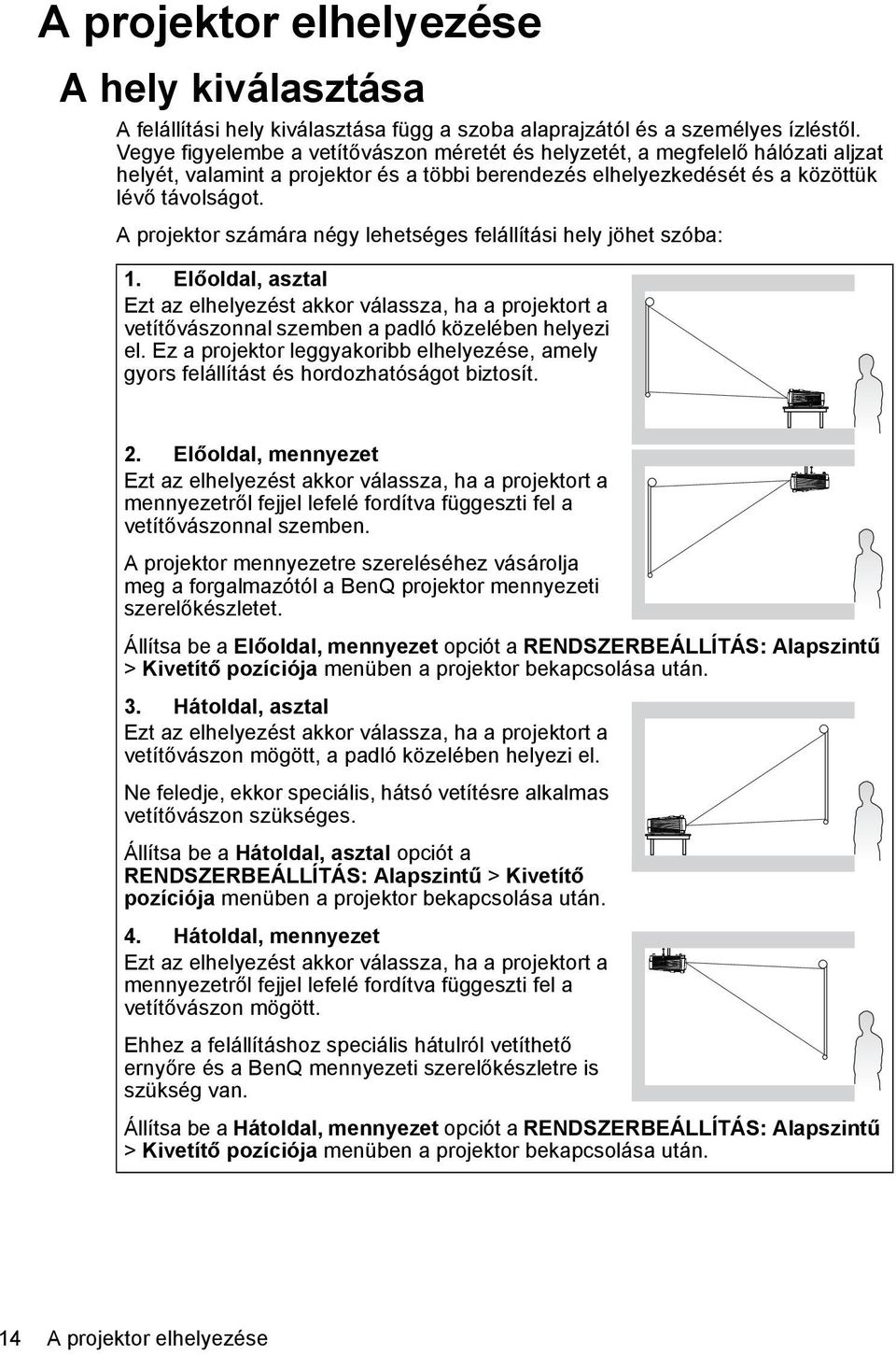

14 A projektor elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A projektor számára négy lehetséges felállítási hely jöhet szóba: 1. Előoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Előoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. Állítsa be a Előoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 3. Hátoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. Állítsa be a Hátoldal, asztal opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 4. Hátoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. Állítsa be a Hátoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 14 A projektor elhelyezése
15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. A projektort vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 17. oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a projektor horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek arányosak a vetítési távolsággal. A BenQ által készített képernyőméretek táblázatát segítségül lehet hívni a kivetítő ideális helyének meghatározásakor. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). A projektor elhelyezése 15
16 A projektor helyének meghatározása egy adott képernyőmérethez 1. Válassza ki a képernyőméretet. 2. Tekintse meg a 17. oldalon lévő táblázatot, és keresse meg a vetítővászon méretéhez leginkább illeszkedő méretet a bal oldalon lévő Vetítővászon mérete jelzésű oszlopokban. Ennek az értéknek a sorában menjen jobbra az oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. A vászontól mért távolság Ez a vetítési távolság. 3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a Függőleges eltérés (mm) értéket. Ez fogja megadni, hogy a projektort a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni. 4. A projektor javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2. lépésben meghatározott távolságban van, az előbbi 3. lépésben meghatározott értékkel eltolva. Például, ha ezt a kivetítőt használja 150 hüvelykes vetítővászonnal, az átlagos vetítési távolság 1860 mm, 291 mm-es függőleges eltéréssel. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába. A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák. 1. Mérje le a projektor és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság. 2. Tekintse meg a 17. oldalon lévő táblázatot, és keresse meg az átlagtávolság méréséhez leginkább illeszkedő értéket a A vászontól mért távolság jelzésű vetítővászon oszlopban. Győződjön meg arról, hogy a mért távolság az átlagtávolság minimális és maximális értékei között van. 3. Ezen érték használatával keresse meg a tőle balra lévő sort, amelyben megtalálja a megfelelő Vetítővászon mérete értéket. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. 4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a Függőleges eltérés (mm) értéket. Ez fogja megadni, hogy a projektor vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a vetítővásznat. Például, ha ezt a kivetítőt használja és a mért vetítési távolság 3,0 m (3000 mm), az A vászontól mért távolság oszlop legközelebbi értéke 3090 mm. A sorban pedig az látható, hogy 250 hüvelykes vetítővászonra van szükség. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. lyen esetben a kép némiképp torzulni fog. Atorzulás a trapéztorzítás funkcióval javítható. A részleteket lásd a Trapéztorzítás korrekciója a következő oldalon: 27. oldalon. 16 A projektor elhelyezése

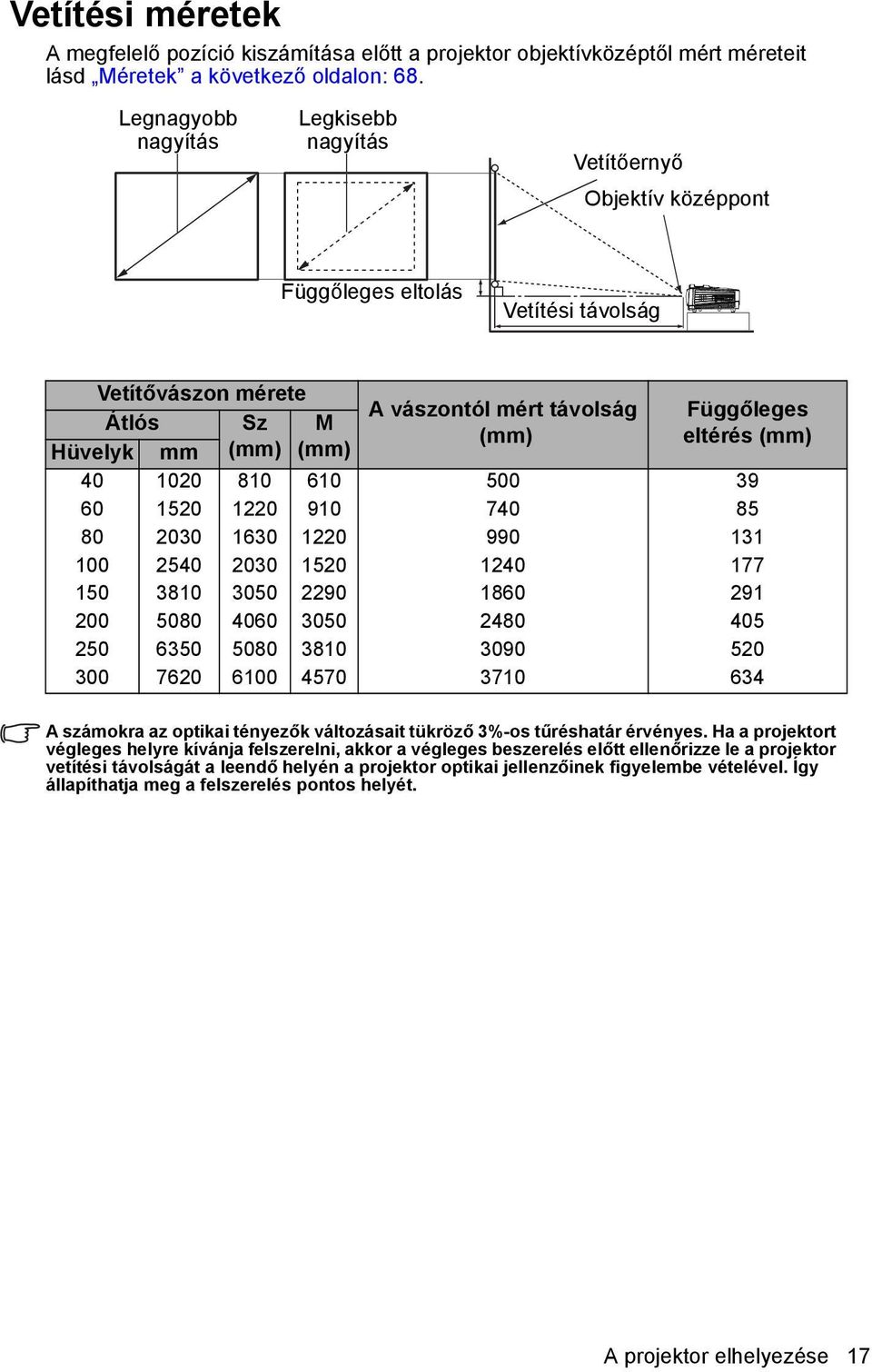

17 Vetítési méretek A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd Méretek a következő oldalon: 68. Legnagyobb nagyítás Legkisebb nagyítás Vetítőernyő Objektív középpont Függőleges eltolás Vetítési távolság Vetítővászon mérete A vászontól mért távolság Függőleges Átlós Sz M (mm) eltérés (mm) Hüvelyk mm (mm) (mm) A számokra az optikai tényezők változásait tükröző 3%-os tűréshatár érvényes. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellenzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. A projektor elhelyezése 17
18 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd Csomag tartalma a következő oldalon: 8). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A részletes csatlakoztatási módszereket illetően lásd: oldalak USB-kábel 5. Audió kábel 2. HDMI-kábel 6. S-Video kábel 3. VGA kábel 7. Videókábel 4. VGA-DVI-A kábel 8. Komponens videó VGA (DSub) adapterkábel 18 Csatlakoztatás
19 Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A kivetítő IBM -kompatibilis és Macintosh számítógépekhez egyaránt csatlakoztatható. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (VGA használatával): 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA-kábel másik végét a kivetítő COMPUTER IN-1 vagy COMPUTER IN-2 jelbemeneti csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO IN-1 vagy AUDIO IN-2 csatlakozójához. Ha egy számítógép audió kimenetét csatlakoztatja, egyenlítse ki a hangerő-szabályozó sávot az optimális hanghatás elérése érdekében. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd Hangbeállítások a következő oldalon: 49. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO OUT csatlakozóhoz. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (HDMI használatával): 1. Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI csatlakozójához. 2. A kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa. Sok laptop esetében a külső videó port nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. Az adatátvitel sebessége és a képminőség a helyi hálózat sávszélességétől és a hálózat kihasználtságától függően változhat. Csatlakoztatás 19
20 Monitor csatlakoztatása Ha közelről akarja megtekinteni a prezentációt egy monitoron a vetítővászon mellett, a kivetítő MONITOR-OUT jelkimeneti csatlakozóját összekötheti egy külső monitorral az alábbi utasítások követésével: A projektor csatlakoztatása monitorhoz: 1. A projektort számítógéphez a Számítógép csatlakoztatása a következő oldalon: 19 leírás szerint csatlakoztassa. 2. Csatlakoztasson egy megfelelő VGA-kábel (csak egy darab mellékelve) egyik végét a videomonitor D-Sub bemeneti csatlakozójához. Más megoldásként, ha az Ön monitorja DVI-csatlakozóval van felszerelve, akkor csatlakoztassa egy VGA-DVI-A kábel DVI dugóval rendelkező végét a videomonitor DVI bemeneti csatlakozójához. 3. A kábel másik végét a kivetítőn lévő MONITOR-OUT csatlakozóhoz csatlakoztassa. A MONITOR-OUT kimeneti csatlakozó kimeneti jele csak akkor működőképes, ha a bemeneti jel a COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozóról érkezik. Amikor a kivetítőt bekapcsolják, a MONITOR-OUT kimeneti csatlakozó kimeneti jele a COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozóról érkező bemeneti jel függvényében változik. 20 Csatlakoztatás
21 Videóforrás eszközök csatlakoztatása A projektor és a videóforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videóminőséget szolgáltatnak. Aválasztott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a projektoron, mind a videóforráson, a következők szerint: Csatlakozó név Csatlakozó megjelenése Hivatkozás Képminőség HDMI HDMI HDMI jelforrás csatlakoztatása a következő oldalon: 22 Legjobb Komponens Video COMPUTER Komponens videójelet adó eszköz csatlakoztatása a következő oldalon: 23 Jobb S-Video S-VIDEO VIDEO S-Video/kompozit forráseszköz csatlakoztatása a következő oldalon: 24 Jó Video Normál Csatlakoztatás 21
22 HDMI jelforrás csatlakoztatása A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak csatlakoztatását egy HDMI jelforráshoz, mint például DVD-lejátszó, DTV tuner, megjelenítő vagy notebook számítógép. A HDMI (High Definition Multimedia Interface Nagyfelbontású multimédia csatoló) a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV tunerek, DVD-lejátszók vagy megjelenítők között, egyetlen kábel használatával. Teljesen digitális elvű kép és hangélményt kínál. Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása HDMI jelforráshoz: 1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához. A kábel másik végét a kivetítőn lévő HDMI jelbemeneti csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. A részleteket lásd: Hangbeállítások a következő oldalon: 49. oldal. 2. A HDMI-kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa. Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret YUV-re. Bővebben lásd Színtér módosítása a következő oldalon: Csatlakoztatás
23 Komponens videójelet adó eszköz csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli Komponens Videó kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videójelet adó eszközhöz: 1. Csatlakoztasson egy megfelelő Komponens Videó-VGA (D-Sub) adapterkábel 3 db RCA dugóval rendelkező végét a videó jelforrás Komponens Videó kimeneti csatlakozóihoz. A dugókat az aljzatok színkódolásának megfelelően csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. 2. Csatlakoztassa a Komponens Videó-VGA (D-Sub) adapterkábel másik (D-Sub dugóval rendelkező) végét a kivetítő COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa az eszköz audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO IN-1 vagy AUDIO IN-2 csatlakozójához. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd Hangbeállítások a következő oldalon: 49. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO OUT csatlakozóhoz. Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 23
