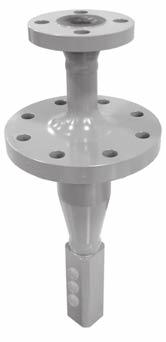

1 D144X0HU Fisher DMA, DMA/AF, DMA/AF-HTC, DSA, DVI, és TBX-T típusú Fisher gőzhűtők A DMA, DMA/AF, DMA/AF-HTC, DSA, DVI és TBX-T típusú Fisher gőzhűtők (1. ábra) számos alkalmazásban használhatóak kiválóan a túlhevített gőz kívánt hőmérsékletértékre való hatékony lehűtésére. A kapható típusváltozatok mechanikusan porlasztanak (mind fix, mind változó geometriával), és gőz segítségével működnek. A gőzhűtők a DN25 - DN1500 (NPS 1-60) átmérő-tartományú gőzvezetékekben használhatók. A gőzhűtők a gőz hőmérsékletét a telítési hőmérséklethez képest maximum 6 C ( F) eltérésen belül tudják fenntartani. W629 DMA/AF Kapható gőzhűtőtípusok DMA - Egyszerű mechanikus porlasztású gőzhűtő egyszeres vagy többszörös, fix geometriájú porlasztófúvókával csaknem állandó terhelésű alkalmazásokhoz A DMA karimás csatlakozóval építhető be DN150 (NPS 6) vagy nagyobb csővezetékek oldalára. Az egység maximális K V -értéke,. DMA/AF - Változó geometriájú, mechanikus porlasztású, ellennyomás-aktivált gőzhűtő egy, kettő vagy három porlasztófúvókával, mérsékelt terhelésváltozások szabályzását igénylő alkalmazásokhoz. A DMA/AF gőzhűtő (2. ábra) karimás csatlakozóval építhető be DN0 (NPS ) vagy nagyobb csővezetékek oldalára. Az egység maximális K V -értéke 15,0. W9 DMA W6299 DSA W909-1 DMA/AF-HTC W6297 DVI W752 TBX-T 1. ábra Jellegzetes Fisher gőzhűtők

2 1. táblázat Csatlakozóméretek TÍPUS GŐZVEZETÉK MÉRETE, NPS GŐZVEZETÉK-CSATLAKOZÁS HŰTŐVÍZ-CSATLAKOZÁS PORLASZTÓGŐZ-CSATLAKOZÁS Méret, NPS DMA 6-60, 4 vagy 6 DMA/AF - 60 (2), 4, 6 vagy DMA/AF-HTC - 60 vagy 4 DSA - 60 (2), 4 vagy 6 DVI ASME nyomásosztály, kiálló karima (1) CL150, 00, 600 CL150, 00, 600, 900, 1500 vagy 2500 CL150, 00, 600, 900 vagy 1500 CL150, 00, 600, 900 vagy 1500 Méret, NPS 1, 1-1/2 vagy 2 1, 1-1/2, 2, 2-1/2 vagy ASME nyomásosztály, kiálló karima (1) CL Méret, NPS N/A N/A ASME nyomásosztály, kiálló karima (1) N/A N/A 1-1/2 () vagy 2 CL N/A N/A 1, 1-1/2 vagy 2 CL , 1-1/2 vagy 2 CL150, 00, 600, 900 vagy /2, /4, 1 vagy 2 CL N/A N/A TBX-T (4) BWE 1 - CL N/A N/A 1. Egyéb szabványos karimák és csatlakozások szintén kaphatók. 2. Az NPS szerelési csatlakozás méretének és megadott nyomásosztályának elfogadhatóságával kapcsolatban lépjen kapcsolatba az Emerson Process Management márkakereskedőjével.. A DN 40 (NSP 1-1/2) hűtővíz-csatlakozás csak CL típusokhoz rendelhető. 4. Lépjen kapcsolatba az Emerson Process Management márkakereskedőjével. Tartalomjegyzék Kapható gőzhűtőtípusok Működési elv Rendelési tudnivalók Műszaki adatok Táblázatok Csatlakozóméretek Méretek DMA/AF-HTC - A DMA/AF-HTC típus funkcionálisan azonos a DMA/AF típussal, szerkezetileg azonban nagyobb igénybevételekhez is használható A legáltalánosabb alkalmazások közé tartozik a kazán közbenső hőmérséklet-szabályozása, ahol a gőzhűtő nagy hőmérsékletváltozásoknak és hőfeszültségeknek, nagy gőzsebességnek és áramlás által keltett vibrációnak van kitéve. Ezen sajátos alkalmazáson kívül a DMA/AF-HTC alkalmas egyéb komoly igénybevétellel járó környezetekben valkó alkalmazásokhoz is. A DMA/AF-HTC konstrukciója optimális a hegesztett csatlakozások nagyfeszültségű tartományoktól való elválasztására. A gőzhűtő kialakítása olyan, hogy a gőzhűtő házát alkotó csővezeték belsejében beépített hőszigetelő béléscső található. Ez csökkenti a hősokk veszélyét, amely akkor léphet fel, amikor a hűtővizet betáplálják a gőz üzemi hőmérsékletére melegített egységbe. A DMA/AF-HTC típusnál a fúvóka rögzítése úgy van kialakítva, hogy minimalizálja a potenciális örvényleválás és áramlás által okozott vibráció miatti gerjesztést. A DMA/AF-HTC típusú gőzhűtő (5. ábra) karimás csatlakozóval építhető be DN0 (NPS ) vagy nagyobb csővezetékekbe. Az egység maximális K V -értéke 15,0. DSA - A DSA típusú gőzhűtő nagy nyomású gőzt használ a kis áramlási sebességű gőzvezetékekben a hűtővíz gyors és teljes elporlasztásához. A gőzhűtő (. ábra) karimás csatlakozóval építhető be DN0 (NPS ) vagy nagyobb csővezetékekbe. Ez a gőzhűtő nagy skálázhatóságot igénylő alkalmazásokhoz készül. Az egység maximális K V -értéke 9,97. DVI - Ez a gőzhűtő a Venturi-szakasz kimenetébe injektálja be a hűtővizet, kiváló keverést és gyors porlasztást biztosítva. A DVI gőzhűtő (6. ábra) könnyen szerelhető be DN25 - DN600 (NPS 1-24) karimák közé a gőzvezetékbe. Nincsenek mozgó alkatrészek, a vízbeinjektálás karakterisztikája pedig gyors és alapos hűtést biztosít. Ez a gőzhűtő mérsékelt terhelésváltozáshoz és kis sebességű gőzáramokhoz készült. Az egység maximális K V -értéke 9,4. TBX-T - A TBX-T típusú gőzhűtő változó geometriájú AF típusú fúvókákkal felépített hűtővízelosztó csövet tartalmaz, amely optimális porlasztási karakterisztikát állít elő széles működési tartományban A fúvókák stratégiai elhelyezése biztosítja az optimális keverést és a gyors porlasztást mindenféle áramlási feltétel mellett (lásd 4. ábra). A TBX-T gőzhűtő kialakítható közvetlenül elé telepített nyomáscsökkentő szeleppel (PRV), beépített diffúzorral vagy önálló eszközként. 2

3 Működési elv A gőz hőenergiájának még hatékonyabb kihasználása érdekében a gőz hőmérsékletét a telítési hőmérséklet közelébe kell lecsökkenteni. Ha a gőz hőmérséklete a telítési hőmérsékleten vagy annak közelében van, a víz gőzzé hevítésére befektetett energia nagy hányada visszanyerhető. A DMA, DMA/AF, DMA/AF-HTC, DSA és DVI típusú gőzhűtők hűtővizet permeteznek be a gőzvezetékbe (7. ábra). A hűtővíz a telítési hőmérséklet közelébe hűti le a gőzt. A hűtés mértéke függ a porlasztott víz cseppméretétől, eloszlásától és sebességétől. A hőmérséklet szabályozása a hűtővíz mennyiségének változtatásával történik. Üzemelés közben a hűtővizet a gőzhűtőn lévő csatlakozón kell bevezetni. A folyásirányban elhelyezett vezérlő jele állítja a beavatkozószervet vagy szelepet a hűtővíz mennyiségének szabályozásához. A hűtővíz-szabályozó szelep egy különálló szelep a hűtővízvezetékben. A DSA típusú gőzhűtőnél a nagy nyomású gőz keveredik a hűtővízzel, kritikus vagy kritikushoz közeli nyomásesést hozva a porlasztó gőzben a nagyon nagy sebesség érdekében. A nagy sebesség a hűtővizet nagyon apró részekre bontja a gyors hűtéshez. A DVI típusú gőzhűtőben a hűtővíz a gőzhűtő vízcsövébe érkezik. Azután az elosztókamrába halad, ahonnan a befecskendező nyílásokba jut. A gőz belép a gőzhűtő Venturi-csőbe, és felgyorsul, hogy maximális sebességet érjen el a vízbefecskendezési pontnál. A nagy gőzsebesség és a turbulens gőzáramlás javítja a víz és gőz keveredését, ami növeli a skálázhatóságot (a maximális és minimális térfogatáram arányát). A TBX-T típusú gőzhűtőben a hűtővíz egy elosztóba jut, majd onnan elosztva a fúvókákhoz. A fúvókák stratégiai elhelyezése biztosítja az optimális keverést és a gyors porlasztást mindenféle áramlási feltétel mellett. A TBX-T gőzhűtő kialakítható közvetlenül elé telepített nyomáscsökkentő szeleppel (PRV), beépített diffúzorral vagy önálló eszközként. A méretek a méretezési követelményektől függnek. A különböző méretek beszerzését illetően lépjen kapcsolatba az Emerson Process Management márkakereskedőjével, és adja meg az üzemi feltételeket.

4 W ábra Fisher DMA/AF gőzhűtő W ábra Fisher DMA/AF-HTC gőzhűtő W ábra Fisher DSA gőzhűtő W61 1 W ábra Fisher DVI gőzhűtő W 1 4. ábra Fisher TBX-T gőzhűtő 4

5 FISHER 667-EZ HŰTŐVÍZ-SZABÁLYOZÓ SZELEP FISHER 667-EZ PORLASZTÓGŐZ- LEVÁLASZTÓ SZELEP HŰTŐVÍZ PORLASZTÓGŐZ FISHER DSA GŐZHŰTŐ GŐZÁRAMLÁS DSA GŐZHŰTŐ FISHER HŰTŐVÍZ-SZABÁLYOZÓ SZELEP TC HŰTŐVÍZ FISHER DMA GŐZHŰTŐ GŐZÁRAMLÁS B217 / IL DMA, DMA/AF VAGY DMA/AF-HTC GŐZHŰTŐ 7. ábra Jellegzetes telepítés 5

6 A KÍVÁNT LECSAPATÁS NAGYOBB MINT 5:1? A KÍVÁNT LECSAPATÁS NAGYOBB MINT 25:1? CSŐVEZETÉK MÉRETE NAGYOBB MINT NPS 6? A KÍVÁNT LECSAPATÁS NAGYOBB MINT :1? CSŐVEZETÉK MÉRETE NAGYOBB MINT NPS 6? GŐZNYOMÁS- CSÖKKENTÉS SZÜKSÉGES? CSŐVEZETÉK MÉRETE NAGYOBB MINT NPS 6? RENDELKEZÉSRE ÁLL PORLASZTÓGŐZ? PRV TBX-T-vel DVI DSA TBX-T DMA/AF DVI DMA VAGY VAGY VAGY TBX DVI (NPS 6-24) DVI [NPS 6-24] VAGY VAGY TBX-T TBX-T A6619 / IL Rendelési tudnivalók. ábra Kiválasztási folyamatábra. Hűtővíz nyomása és hőmérséklete. Használja a. ábra folyamatábráját az adott rendszer követelményeinek megfelelő gőzhűtő kiválasztásához. A méreteket a 9,, 11, és 12. ábrák mutatják. A számítógépes méretező programért és további információkért lépjen kapcsolatba az Emerson Process Management márkakereskedőjével. Rendeléskor adja meg az alábbi információkat. Az 1-6. pontok a gőzhűtő méretezéséhez szükségesek. 1. Maximális, normál és minimális gőzáramlási sebesség. 2. Gőznyomás és -hőmérséklet a be- és kimeneten. 4. Porlasztógőz nyomása és hőmérséklete (csak DSA típusú gőzhűtők esetében). 5. Tervezési feltételek, ha azok eltérnek az üzemi feltételektől. 6. Gőzvezeték mérete. 7. A gőzhűtő gőzvezeték-csatlakozási mérete, típusa és osztálya.. A hűtővíz-csatlakozás mérete az 1. táblázat alapján. 9. A porlasztógőz-csatlakozás mérete az 1. táblázat alapján (csak DSA típusú gőzhűtő esetén). 6

7 ASME RF KARIMA (VÍZ) (,00) ASME RF KARIMA (GŐZ) (,0) ASME RF KARIMA A (,00) ASME RF KARIMA (VÍZ) 152 (6,00) T ASME RF KARIMA A T D D A / IL ÁRAMLÁS mm (COL) A / IL ÁRAMLÁS ÁRAMLÁS mm (COL) 9. ábra A Fisher DMA és DMA/AF méretei (lásd még a 2. táblázatot is). ábra Fisher DSA méretek (lásd még a. táblázatot) 2. táblázat. A Fisher DMA és DMA/AF méretei MÉRET A D (névleges T mm col csőméret), NPS mm col 60 14,19 6 (1) 27 24,75 9,75, ,6 524, > ,00,50 9,50,50,50 9,50,50,50 1. Csak DMA. Megjegyzés: NPS 6 és (csak DMA/AF) szerelőkarima esetén adjon 69,6 mm-t (2,75 col) az A és T méretekhez. A CL2500 szerelését illetően lépjen kapcsolatba az Emerson Process Management értékesítővel. A DMA/AF szerelésére vonatkozó belsőátmérő-követelmények ellenőrzésére tekintse meg a hitelesített rajzot.. táblázat - A Fisher DSA típus méretei MÉRET A D (névleges T csőméret), mm col NPS mm col 24 9, ,19, ,6 524, > ,00,50 9,50,50,50 9,50,50,50 Megjegyzés: NPS 6 szerelőkarima esetén adjon 69,6 mm-t (2,75 col) az A és T méretekhez. A CL2500 szerelését illetően lépjen kapcsolatba az Emerson Process Management értékesítővel. 7

8 E ASME KIÁLLÓ KARIMA (VÍZ) C,12 ( 0,125) ASME KIÁLLÓ KARIMA B A 250 RMS BARÁZDÁLT FELÜLET D A509 1 / IL ÁRAMLÁSI IRÁNY TELEPÍTÉSI KONFIGURÁCIÓ (2 TÖMÍTÉSRE VAN SZÜKSÉG) mm (COL) 11. ábra Fisher DVI méretek (lásd még a 4. táblázatot) 4. táblázat - A Fisher DVI típus méretei NÉVLEGES CSŐMÉRET, NPS 1 1-1/ /2 A B C - VÍZCSATLAKOZÁS ELLENKARIMÁHOZ NYOMÁSFOKOZAT CL150 CL00 CL600 CL900 CL1500 mm D E col 1 1-1/ /2 2,00 2,,6 4,1 5,00,25,25,25,25, ,19,50,6 12,75 15,00,25,25 4,25 4,25 6,25 2,00 2,00, ,25 21,00 2,00 27, ,25 6,25,25,25,25,00,00 4,00 4,00 4,00

9 SZERELŐKARIMA (A HÁZKARIMÁÉVAL AZONOS MÉRET ÉS NYOMÁSFOKOZAT) E T FÚVÓKAALKALMAZÁS B ÁRAMLÁS IRÁNY D ÁRAMLÁS IRÁNY KAPHATÓ FÚVÓKAKONFIGURÁCIÓK GA264-C 12. ábra A Fisher DMA/AF-HTC készülék méretei (lásd még 5 és 6. táblázatot is) 5. táblázat - A Fisher DMA/AF-HTC típus méretei VÍZKARIMA A GŐZHŰTŐ HÁZKARIMÁJA (1) MÉRET Méret, NPS Nyomásfokozat Méret, NPS Nyomásfokozat 1-1/2 2 mm E (Standard) CL150 vagy 4 CL150 CL00 vagy 4 CL00 CL600 vagy 4 CL600 CL900 vagy 4 CL900 CL150 vagy 4 CL150 CL00 vagy 4 CL00 CL600 vagy 4 CL600 CL900 vagy 4 CL900 CL1500 vagy 4 CL1500 CL2500 vagy 4 CL ,5 1. Az NPS 4 DMA/AF-HTC minimálisan 4,00 hüvelyk belső szerelési csőátmérőt igényel. Lépjen kapcsolatba az Emerson Process Management értékesítővel az NPS DMA/AF-HTC minimális szerelési belső csőátmérőért. col 6. táblázat - A Fisher DMA/AF-HTC típus méretei MÉRET D (névleges csőméret) Gőzhűtő házkarimájának B (behelyezési hossz) T (Magasság) mm NPS mérete, NPS mm col mm col 0 vagy , , vagy ,00, vagy , , vagy ,50 267,5 400 vagy , , vagy ,50,5 500 vagy ,50, vagy ,50, vagy ,50,5 9

10 Műszaki adatok Kapható típusok DMA, DMA/AF, DMA/AF-HTC, DSA, DVI, és TBX-T (a leírásokhoz lásd a Kapható gőzhűtőtípusok fejezetet) Csatlakozások Lásd a 1. táblázatot Maximális nyomásosztály (1) Megfelel az ASME B.4 szerint alkalmazható nyomás-hőmérséklet osztályoknak (az 1. táblázat szerint) Nagyfokú skálázhatóság Akár 50:1 arány. A maximális minimális szabályozható K v aránya függ a rendelkezésre álló víznyomáskülönbségtől Szükséges hűtővíznyomás (2),5-5 bárral ( psi) nagyobb, mint a gőzvezetéknyomás Porlasztógőz (DSA típus) A porlasztógőz nyomásának a lehűtendő gőz nyomása kétszeresének kell lennie. A porlasztógőz mennyiségének a hűtővíz maximális térfogatárama %-ának kell lennie Az egység maximális K V -értéke (a hűtővíz térfogatáramára vonatkoztatva) DMA:, DMA/AF: 15,0 DMA/AF-HTC: 15,0 DSA: 9,97 DVI: 9,4 TBX-T: Lépjen kapcsolatba az Emerson Process Management márkakereskedőjével Szerkezeti anyagok 1. Ne lépje túl a jelen ismertetőben, bármely vonatkozó előírásban vagy szabványban megadott nyomás- vagy hőmérséklet-határokat. 2. A kívánt lecsapatás és készülékkiválasztás függvénye. Gőzhűtő háza (összes típus, kivéve DMA/AF-HTC): szénacél, króm-molibdén acélötvözet (F22), vagy 00-as sorozat korrózióálló acél Gőzhűtő háza (DMA/AF-HTC): króm-molibdén acélötvözet (F22, F91), or szénacél (SA5) Megjegyzés: Az NPS anyaga a házhoz illő, az öntvénynek megfelelő a fúvóka rögzítéséhez Fúvóka anyaga DMA: 0,, vagy, 4 korrózióálló acél DMA/AF, DMA/AF-HTC, TBX-T, és DSA: 4 korrózióálló acél DVI: 0 vagy korrózióálló acél vagy F22 Venturi-cső furattal ellátva

11 Megjegyzés Sem az Emerson, sem az Emerson Process Management, sem leányvállalataik nem vállalnak felelősséget bármely termék kiválasztásáért, használatáért vagy karbantartásáért. A vásárló és a végfelhasználó felelőssége bármely termék kiválasztása, felhasználása és karbantartása. 11
