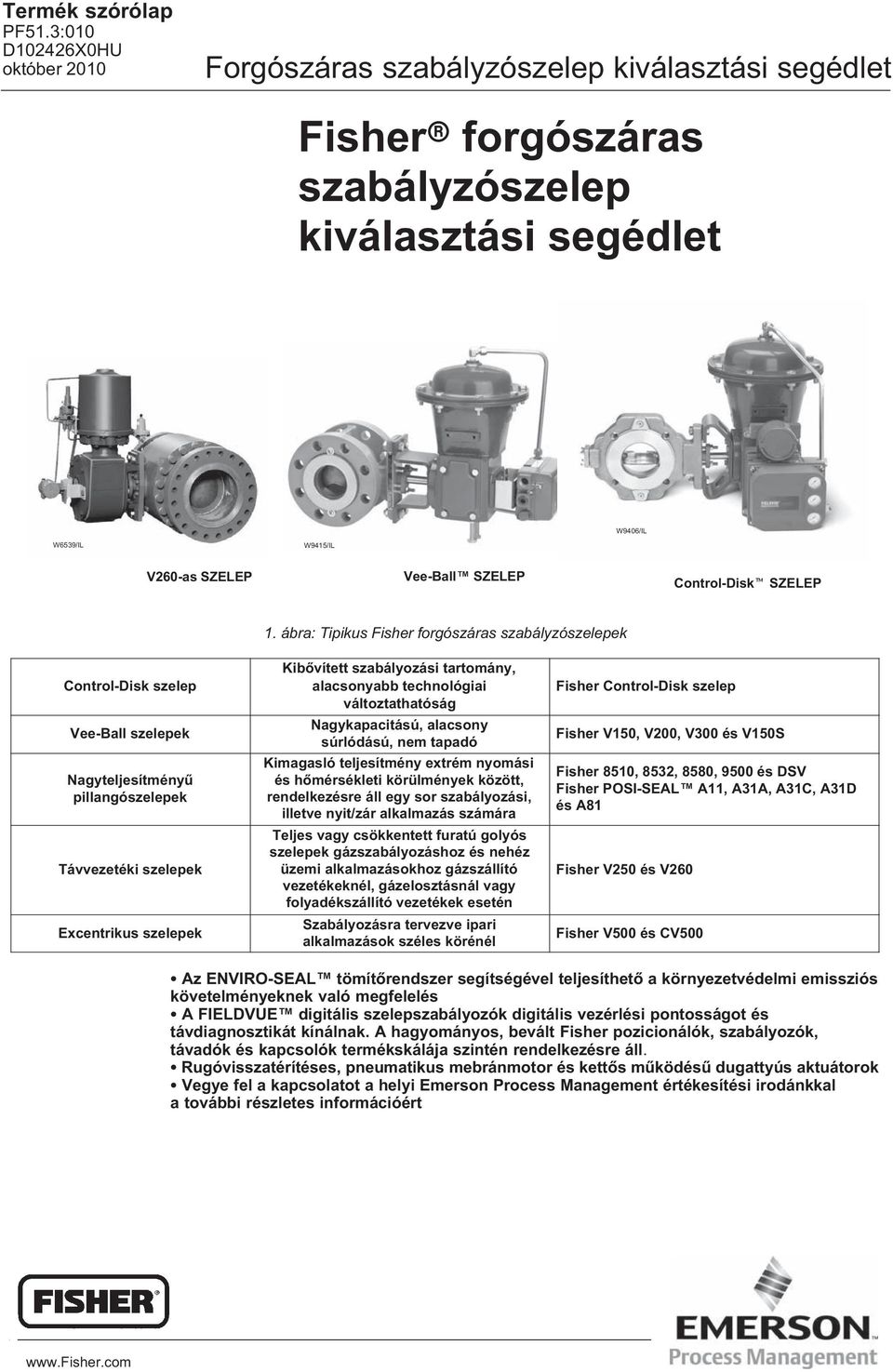

1 D102426X0HU Fisher forgószáras szabályzószelep kiválasztási segédlet W9406/IL W6539/IL W9415/IL V260-as SZELEP Vee-Ball SZELEP Control-Disk SZELEP 1. ábra: Tipikus Fisher forgószáras szabályzószelepek Control-Disk szelep Vee-Ball szelepek Nagyteljesítményű pillangószelepek Távvezetéki szelepek Excentrikus szelepek Kibővített szabályozási tartomány, alacsonyabb technológiai változtathatóság Nagykapacitású, alacsony súrlódású, nem tapadó Kimagasló teljesítmény extrém nyomási és hőmérsékleti körülmények között, rendelkezésre áll egy sor szabályozási, illetve nyit/zár alkalmazás számára Teljes vagy csökkentett furatú golyós szelepek gázszabályozáshoz és nehéz üzemi alkalmazásokhoz gázszállító vezetékeknél, gázelosztásnál vagy folyadékszállító vezetékek esetén Szabályozásra tervezve ipari alkalmazások széles körénél Fisher Control-Disk szelep Fisher V150, V200, V300 és V150S Fisher 8510, 8532, 8580, 9500 és DSV Fisher POSI-SEAL A11, A31A, A31C, A31D és A81 Fisher V250 és V260 Fisher V500 és CV500 Az ENVIRO-SEAL tömítőrendszer segítségével teljesíthető a környezetvédelmi emissziós követelményeknek való megfelelés A FIELDVUE digitális szelepszabályozók digitális vezérlési pontosságot és távdiagnosztikát kínálnak. A hagyományos, bevált Fisher pozicionálók, szabályozók, távadók és kapcsolók termékskálája szintén rendelkezésre áll. Rugóvisszatérítéses, pneumatikus mebránmotor és kettős működésű dugattyús aktuátorok Vegye fel a kapcsolatot a helyi Emerson Process Management értékesítési irodánkkal a további részletes információért

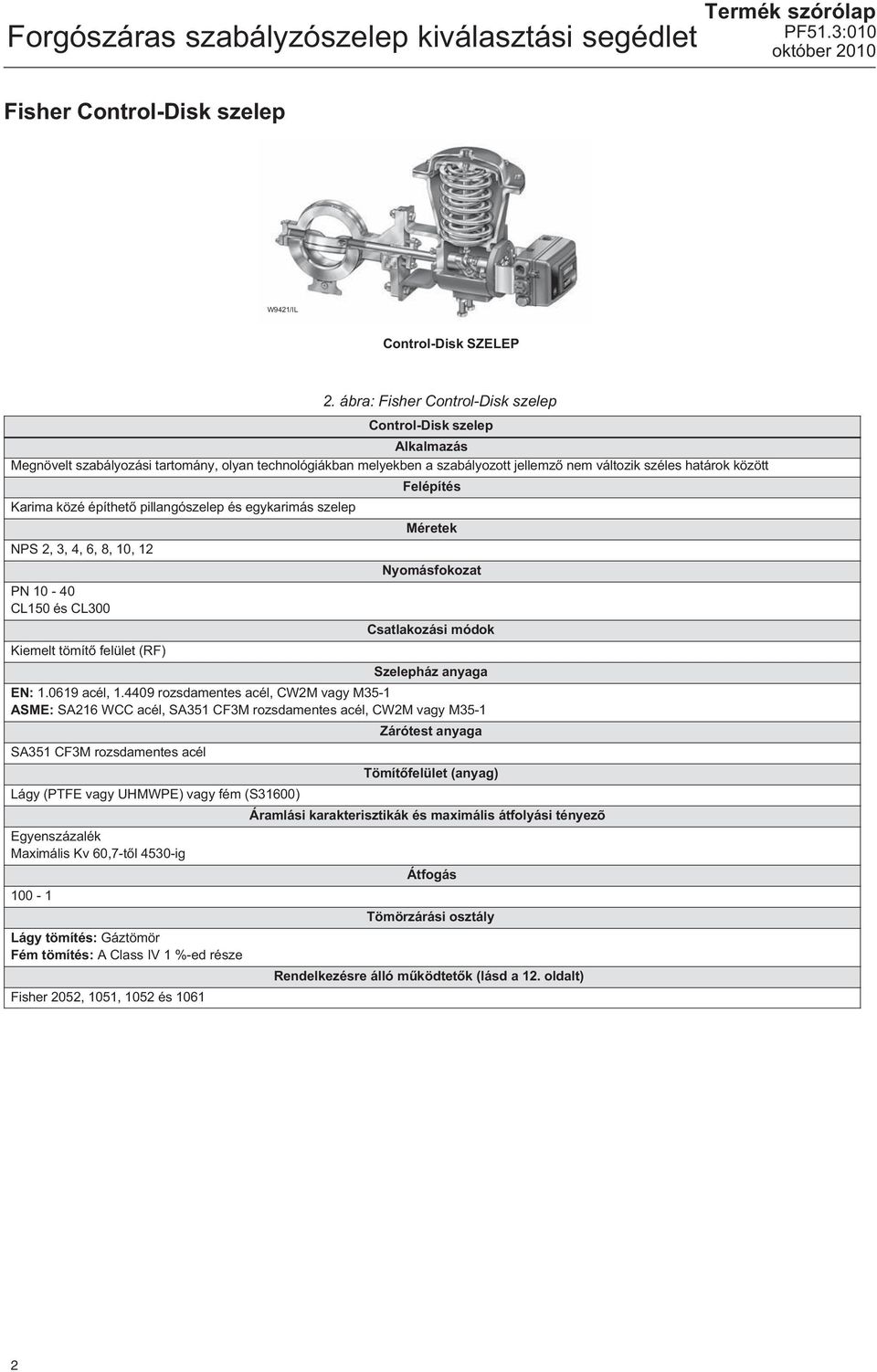

2 Fisher Control-Disk szelep W9421/IL Control-Disk SZELEP 2. ábra: Fisher Control-Disk szelep Control-Disk szelep Megnövelt szabályozási tartomány, olyan technológiákban melyekben a szabályozott jellemző nem változik széles határok között Karima közé építhető pillangószelep és egykarimás szelep Méretek NPS 2, 3, 4, 6, 8, 10, 12 Nyomásfokozat PN CL150 és CL300 Kiemelt tömítő felület (RF) EN: acél, rozsdamentes acél, CW2M vagy M35-1 ASME: SA216 WCC acél, SA351 CF3M rozsdamentes acél, CW2M vagy M35-1 Zárótest anyaga SA351 CF3M rozsdamentes acél Tömítőfelület (anyag) Lágy (PTFE vagy UHMWPE) vagy fém (S31600) Áramlási karakterisztikák és maximális átfolyási tényezõ Egyenszázalék Maximális Kv 60,7-től 4530-ig Átfogás Lágy tömítés: Gáztömör Fém tömítés: A Class IV 1 %-ed része Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052 és

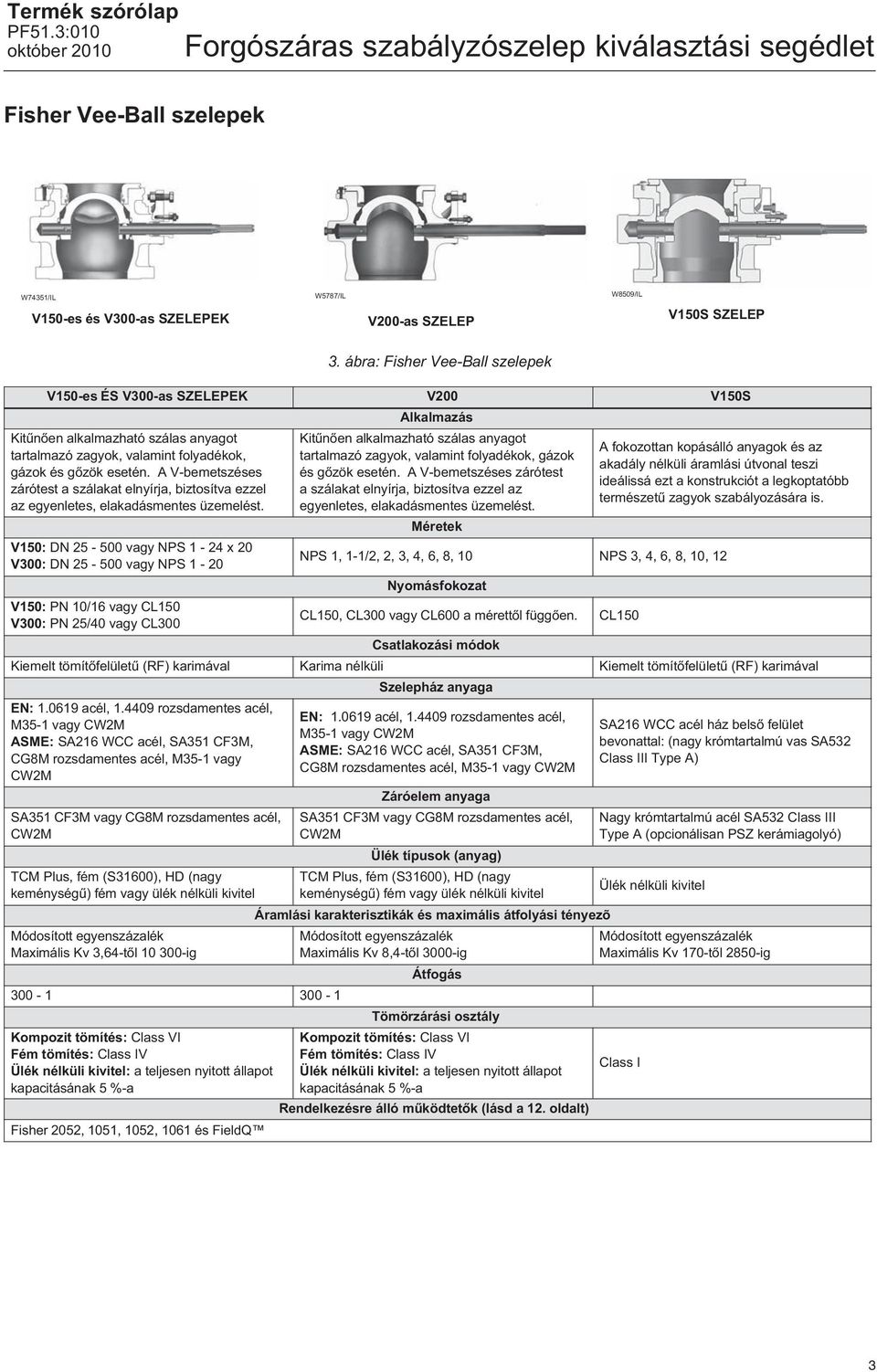

3 Fisher Vee-Ball szelepek W74351/IL V150-es és V300-as SZELEPEK W5787/IL V200-as SZELEP W8509/IL V150S SZELEP 3. ábra: Fisher Vee-Ball szelepek V150-es ÉS V300-as SZELEPEK V200 V150S Kitűnően alkalmazható szálas anyagot tartalmazó zagyok, valamint folyadékok, gázok és gőzök esetén. A V-bemetszéses zárótest a szálakat elnyírja, biztosítva ezzel az egyenletes, elakadásmentes üzemelést. Kitűnően alkalmazható szálas anyagot tartalmazó zagyok, valamint folyadékok, gázok és gőzök esetén. A V-bemetszéses zárótest a szálakat elnyírja, biztosítva ezzel az egyenletes, elakadásmentes üzemelést. Méretek A fokozottan kopásálló anyagok és az akadály nélküli áramlási útvonal teszi ideálissá ezt a konstrukciót a legkoptatóbb természetű zagyok szabályozására is. V150: DN vagy NPS 1-24 x 20 V300: DN vagy NPS 1-20 NPS 1, 1-1/2, 2, 3, 4, 6, 8, 10 NPS 3, 4, 6, 8, 10, 12 Nyomásfokozat V150: PN 10/16 vagy CL150 V300: PN 25/40 vagy CL300 CL150, CL300 vagy CL600 a mérettől függően. CL150 Kiemelt tömítőfelületű (RF) karimával Karima nélküli Kiemelt tömítőfelületű (RF) karimával EN: acél, rozsdamentes acél, M35-1 vagy CW2M ASME: SA216 WCC acél, SA351 CF3M, CG8M rozsdamentes acél, M35-1 vagy CW2M SA351 CF3M vagy CG8M rozsdamentes acél, CW2M TCM Plus, fém (S31600), HD (nagy keménységű) fém vagy ülék nélküli kivitel Módosított egyenszázalék Maximális Kv 3,64-től ig EN: acél, rozsdamentes acél, M35-1 vagy CW2M ASME: SA216 WCC acél, SA351 CF3M, CG8M rozsdamentes acél, M35-1 vagy CW2M Záróelem anyaga SA351 CF3M vagy CG8M rozsdamentes acél, CW2M Ülék típusok (anyag) TCM Plus, fém (S31600), HD (nagy Ülék nélküli kivitel keménységű) fém vagy ülék nélküli kivitel Áramlási karakterisztikák és maximális átfolyási tényezõ Módosított egyenszázalék Maximális Kv 8,4-től 3000-ig Átfogás Kompozit tömítés: Class VI Kompozit tömítés: Class VI Fém tömítés: Class IV Fém tömítés: Class IV Class I Ülék nélküli kivitel: a teljesen nyitott állapot Ülék nélküli kivitel: a teljesen nyitott állapot kapacitásának 5 %-a kapacitásának 5 %-a Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052, 1061 és FieldQ SA216 WCC acél ház belső felület bevonattal: (nagy krómtartalmú vas SA532 Class III Type A) Nagy krómtartalmú acél SA532 Class III Type A (opcionálisan PSZ kerámiagolyó) Módosított egyenszázalék Maximális Kv 170-től 2850-ig 3

4 Fisher Nagyteljesítményű pillangószelepek W9498/IL W9536/IL 8580-as SZELEP 8532-es SZELEP 8510-es SZELEP W3542/IL 4. ábra: Fisher Nagyteljesítményű pillangószelepek Precíz gázszabályozás -129 és 454 C közötti technológiai hőmérsékleten Karima közé építhető pillangószelep és egykarimás szelep DN 50, 80, 100, 150, 200, 250, 300 NPS 2, 3, 4, 6, 8, 10, 12 PN CL150 és CL300 Kiemelt tömítőfelületű (RF) EN: acél, rozsdamentes acél ASME: SA216 WCC acél, SA351 CF3M rozsdamentes acél Rendelkezésre állnak erősen ötvözött anyagok SA351 CF3M rozsdamentes acél Lágy (PTFE vagy UHMWPE) vagy fém (S31600) Hozzávetőleg lineáris Maximális K v 83,7-től 5080-ig Gázszabályozás, magas hőmérsékleten és rendkívül alacsony hőmérsékleten, -196 és 816 C között Karima közé építhető pillangószelep és egykarimás szelep Méretek NPS 14, 16, 18,20, 24 CL150 és CL300 Nyomásfokozat Kiemelt tömítőfelületű (RF) és gyűrűs tömítőfelületű (RTJ) SA216 WCC acél vagy SA351 CF8M rozsdamentes acél Rendelkezésre állnak erősen ötvözött anyagok Zárótest anyaga SA351 CF8M rozsdamentes acél Ülék (anyag) Lágy (PTFE), NOVEX és Phoenix III Áramlási karakterisztika és maximális átfolyási tényezõ Módosított egyenszázalék Maximális K v 4550-től ig Átfogás Általános célú szelep folyadékok és gázok széles körű szabályozására Karima közé építhető pillangószelep és egykarimás szelep DN 350, 400, 500, 600 NPS 14, 16, 18, 20, 24 PN 16 CL Lágy tömítés: Class VI Fém tömítés: A Class IV 1 %-ed része Lágy tömítés: Class VI NOVEX tömítés: SP-61 Phoenix III tömítés: Class VI Kiemelt tömítőfelületű (RF) SA216 WCC acél vagy SA351 CF8M rozsdamentes acél, rendelkezésre állnak erősen ötvözött anyagok SA216 WCC acél vagy SA351 CF8M rozsdamentes acél Lágy (PTFE) vagy fém (S31600) Hozzávetőleg lineáris Maximális Kv 7040-től ig PTFE tömítés: Kétirányú Class VI S31600 tömítés: A Class IV 10-ed része Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052 és 1061 Fisher 1051, 1052 és 1061 Fisher 2052, 1051, 1052 és

5 Fisher Nagyteljesítményű pillangószelepek (folytatás) W1628/IL 9500-as SZELEP W6094/IL DSV SZELEP 5. ábra: Fisher Nagyteljesítményű pillangószelepek (folytatás) 9500 DSV Teljesen bélelt pillangószelep nyit/zár, vagy nagy tömőrzárást igénylő fojtásos szabályozások számára Gyors nyit/zár, gyorsan változó folyamatok; hőmérsékleti értékek 232 C-ig Karima közé építhető pillangószelep Karima közé építhető pillangószelep Méretek NPS 2, 3, 4, 6, 8, 10, 12 NPS 4, 6, 8, 10, 12, 14 Nyomásfokozat PN10, PN13, CL125B, CL150 vagy CL300 a mérettől és anyagtól CL300 függően Öntöttvas ház: PN 10 (NPS 2, 3, 6, 8, 10) vagy CL125B FF karimák közé építhető CL300 RF karimák közé építhető Acél és rozsdamentes acél házzal: PN16, CL150, CL300 RF karimák közé építhető Öntöttvas, szénacél, S31600 rozsdamentes acél SA240 S31600 rozsdamentes acél Zárótest anyaga Alumínium,bronz, S31600 rozsdamentes acél SA351 CG8M rozsdamentes acél Ülék (anyag) Teljes nitril vagy PTFE bevonatos Nincs ülék Áramlási kakterisztikák és maximális átfolyási tényezõ Hozzávetőleges egyenszázalék 90 fordulaton a FISHTAIL zárótest és 60 fordulaton a hagyományos zárótest számára Maximális Kv 91-től 7020-ig Nyit/zár alkalmazások Maximális Kv 434-től 7040-ig Átfogás Class VI A szelepkapacitás 5 %-a Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052 és 1061 Fisher

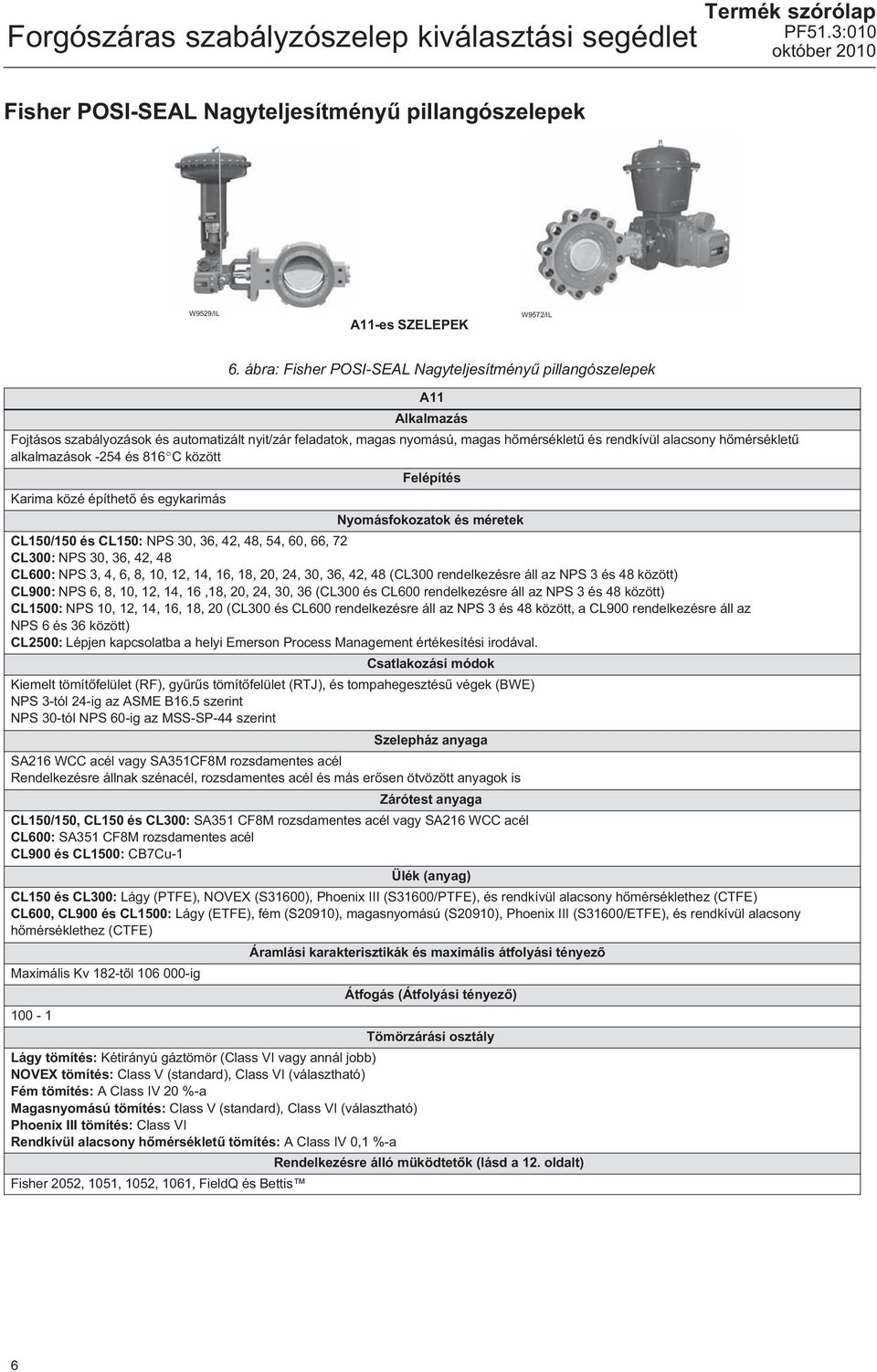

6 Fisher POSI-SEAL Nagyteljesítményű pillangószelepek W9529/IL A11-es SZELEPEK W9572/IL 6. ábra: Fisher POSI-SEAL Nagyteljesítményű pillangószelepek A11 Fojtásos szabályozások és automatizált nyit/zár feladatok, magas nyomású, magas hőmérsékletű és rendkívül alacsony hőmérsékletű alkalmazások -254 és 816 C között Karima közé építhető és egykarimás Nyomásfokozatok és méretek CL150/150 és CL150: NPS 30, 36, 42, 48, 54, 60, 66, 72 CL300: NPS 30, 36, 42, 48 CL600: NPS 3, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24, 30, 36, 42, 48 (CL300 rendelkezésre áll az NPS 3 és 48 között) CL900: NPS 6, 8, 10, 12, 14, 16,18, 20, 24, 30, 36 (CL300 és CL600 rendelkezésre áll az NPS 3 és 48 között) CL1500: NPS 10, 12, 14, 16, 18, 20 (CL300 és CL600 rendelkezésre áll az NPS 3 és 48 között, a CL900 rendelkezésre áll az NPS 6 és 36 között) CL2500: Lépjen kapcsolatba a helyi Emerson Process Management értékesítési irodával. Kiemelt tömítőfelület (RF), gyűrűs tömítőfelület (RTJ), és tompahegesztésű végek (BWE) NPS 3-tól 24-ig az ASME B16.5 szerint NPS 30-tól NPS 60-ig az MSS-SP-44 szerint SA216 WCC acél vagy SA351CF8M rozsdamentes acél Rendelkezésre állnak szénacél, rozsdamentes acél és más erősen ötvözött anyagok is Zárótest anyaga CL150/150, CL150 és CL300: SA351 CF8M rozsdamentes acél vagy SA216 WCC acél CL600: SA351 CF8M rozsdamentes acél CL900 és CL1500: CB7Cu-1 Ülék (anyag) CL150 és CL300: Lágy (PTFE), NOVEX (S31600), Phoenix III (S31600/PTFE), és rendkívül alacsony hőmérséklethez (CTFE) CL600, CL900 és CL1500: Lágy (ETFE), fém (S20910), magasnyomású (S20910), Phoenix III (S31600/ETFE), és rendkívül alacsony hőmérséklethez (CTFE) Áramlási karakterisztikák és maximális átfolyási tényezõ Maximális Kv 182-től ig Átfogás (Átfolyási tényező) Lágy tömítés: Kétirányú gáztömör (Class VI vagy annál jobb) NOVEX tömítés: Class V (standard), Class VI (választható) Fém tömítés: A Class IV 20 %-a Magasnyomású tömítés: Class V (standard), Class VI (választható) Phoenix III tömítés: Class VI Rendkívül alacsony hőmérsékletű tömítés: A Class IV 0,1 %-a Rendelkezésre álló müködtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052, 1061, FieldQ és Bettis 6

7 Fisher POSI-SEAL Nagyteljesítményű pillangószelepek (folytatás) W9461/IL W9134/IL A81-es SZELEP A31A SZELEP 7. ábra: Fisher POSI-SEAL-nagyteljesítményű pillangószelepek (folytatás) A81 A31A A31D Nyit/zár feladat, pneumatikus hajtás -129 és 454 C közötti hőmérsékletekhez Nyit/zár feladat, magas és rendkívül alacsony hőmérsékletű, -196 és 816 C közötti alkalmazásokhoz Nyit/zár, valamint szabályozási feladat, magas és rendkívül alacsony hőmérsékletű, -196 és 816 C közötti alkalmazásokhoz Karima közé építhető és egykarimás Karima közé építhető és egykarimás Kettős karima Méretek NPS 2, 3, 4, 6, 8, 10, 12 NPS 14, 16, 18, 20, 24 NPS 3, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24 Nyomásfokozat PN CL150 és CL300 CL150 és CL300 CL150 és CL300 Kiemelt tömítőfelület (RF) EN: acél, rozsdamentes acél ASME: SA216 WCC acél, SA351 CF3M rozsdamentes acél Rendelkezésre állnak erősen ötvözött anyagok Kiemelt tömítőfelület (RF) és gyűrűs tömítőfelület (RTJ) SA216 WCC acél vagy SA351 CF8M rozsdamentes acél Rendelkezésre állnak erősen ötvözött anyagok Kiemelt tömítőfelület (RF) és gyűrűs tömítőfelület (RTJ) SA216 WCC acél vagy SA351 CF8M rozsdamentes acél Rendelkezésre állnak erősen ötvözött anyagok Zárótest anyaga SA351 CF3M rozsdamentes acél SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél Ülék (anyag) Lágy (PTFE vagy UHMWPE) vagy fém (S31600) Lágy (PTFE), NOVEX és Phoenix III Lágy (PTFE), NOVEX és Phoenix III Áramlási karakterisztikák és maximális átfolyási tényezõ Maximális Kv 83,7-től 5080-ig Maximális Kv 4550-től ig Átfogás Lágy tömítés: SP-61 Fém tömítés: SP-61 Lágy tömítés: Class VI NOVEX tömítés: SP-61 Phoenix III tömítés: Class VI Lágy tömítés: Kétirányú gáztömör (Class VI vagy annál jobb) NOVEX tömítés: Class V (standard); Class VI (választható) Phoenix III tömítés: Class VI Rendelkezésre álló működtetők (lásd a 12. oldalt) FieldQ Bettis Fisher 2052, 1051, 1052, 1061 és Bettis 7

8 Rendkívül alacsony hőmérsékletű pillangószelepek W7449/IL TIPIKUS, RENDKÍVÜL ALACSONY HŐMÉRSÉKLETŰ PILLANGÓSZELEP 8. ábra: Fisher Rendkívül alacsony hőmérsékletű pillangószelepek A31C 8532 A31A A11 A31C rozsdamentes acél, nagyon alacsony hőmérsékletű alkalmazásokhoz készített szelepek, cseppfolyósított földgázhoz és más speciális vegyipari és szénhidrogénipari alkalmazásokhoz, egészen -254 C-ig 8532 rozsdamentes acél, nagyon alacsony hőmérsékletű alkalmazásokhoz készített szelepek, cseppfolyósított földgázhoz és más speciális vegyipari és szénhidrogénipari alkalmazásokhoz, egészen -254 C-ig A31 rozsdamentes acél, nagyon alacsony hőmérsékletű alkalmazásokhoz készített szelepek, cseppfolyósított földgázhoz és más speciális vegyipari és szénhidrogénipari alkalmazásokhoz, egészen -254 C-ig Karima közé építhető és egykarimás Karima közé építhető és egykarimás Karima közé építhető és egykarimás Nyomásfokozatok és méretek A11 rozsdamentes acél, nagyon alacsony hőmérsékletű alkalmazásokhoz készített szelepek, cseppfolyósított földgázhoz és más speciális vegyipari és szénhidrogénipari alkalmazásokhoz, egészen -254 C-ig Karima közé építhető és egykarimás CL150 és CL300: NPS 3-12 CL150 és CL300: NPS CL150 és CL300: NPS CL150/150, CL150, CL300: NPS CL600: NPS 3-24 CL900: NPS 6-24 CL1500: NPS Kiemelt tömítőfelület (RF), gyűrűs tömítőfelület (RTJ) Kiemelt tömítőfelület (RF), gyűrűs tömítőfelület (RTJ) Kiemelt tömítőfelület (RF), gyűrűs tömítőfelület (RTJ) Kiemelt csatlakozófelület (RF), gyűrűs tömítőfelület (RTJ) SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél Zárótest anyaga SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél SA351 CF8M rozsdamentes acél Ülék (anyag) NOVEX és rendkívül alacsony hőmérsékletű (CTFE és CTFE/alumínium) NOVEX és rendkívül alacsony hőmérsékletű (CTFE és CTFE/alumínium) NOVEX és rendkívül alacsony hőmérsékletű (CTFE és CTFE/alumínium) CL150 és CL300: NOVEX és rendkívül alacsony hőmérsékletű (CTFE) CL600, CL900 és CL1500: HPS és rendkívül alacsony hőmérsékletű (CTFE) Áramlási karakterisztikák és maximális átfolyási tényezõ Maximális Kv 188-től 4940-ig Maximális Kv 4550-től ig Maximális Kv 4550-től ig Maximális Kv 182-től ig Átfogás NOVEX tömítés: Class VI Rendkívül alacsony hőmérsékletű (CTFE) tömítés: A Class IV 0,1 %-a Rendkívül alacsony hőmérsékletű (CTFE/Alumínium) tömítés: Class VI NOVEX tömítés: Class VI Rendkívül alacsony hőmérsékletű (CTFE) tömítés: A Class IV 0,1 %-a Rendkívül alacsony hőmérsékletű (CTFE/Alumínium) tömítés: Class VI NOVEX tömítés: Class VI Rendkívül alacsony hőmérsékletű (CTFE) tömítés: A Class IV 0,1 %-a Rendkívül alacsony hőmérsékletű (CTFE/Alumínium) tömítés: Class VI NOVEX tömítés: Class VI Rendkívül alacsony hőmérsékletű (CTFE) tömítés: A Class IV 0,1 %-a Rendkívül alacsony hőmérsékletű (CTFE/Alumínium) tömítés: Class VI HPS: Class VI Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052, 1061, FieldQ és Bettis FieldQ és Bettis Fisher 2052, 1052, 1061, FieldQ és Bettis 8

9 Fisher Távvezetéki szelepek W7169/IL V250-es SZELEP W6365/IL V260-as SZELEP V250 Nagy teljesítményű, karima nélküli szabályozó gömbcsapok. Gyakran használják mennyiségszabályzásra gáz- és folyadékszállító vezetékekben valamint gázelosztó rendszerekben. A hőmérsékleti határok -40 és 204 C között, a tömítés típusától függően 9. ábra: Fisher Távvezetéki szelepek V260 Nagy méretű, karima nélküli szabályozó gömbcsapok. Nagy igénybevételű alkalmazásoknál távvezetékekben, mint például szivattyú kerülővezetéke és csővezeték elvételi pontjai. A hőmérsékleti határok -29 és 93 C között, a tömítés típusától függően Karima nélküli Karimás Méretek NPS 4, 6, 8, 10, 12, 16, 18, 20, 24 NPS 8, 10, 12, 16, 20, 24 Nyomásfokozat CL600 vagy CL900 CL150, CL300 vagy CL600 Kiemelt tömítőfelület (RF) vagy gyűrűs tömítőfelület (RTJ) Kiemelt tömítőfelület (RF) Szénacél (LCC) Szénacél (LF2) Záróelem (dugó vagy golyó) anyaga Krómozott WCC acél Krómozott WCC acél Ülék (anyag) V250: Egyszeres vagy kettős tömítésű (POM), vagy ülék nélküli Egyszeres vagy kettős tömítésű (PEEK/PTFE vagy POM) Áramlási karakterisztikák és maximális átfolyási tényezõ Módosított egyenszázalék Maximális Kv 499-től ig Egyszeres és kettős tömítés: Kevesebb, mint a Class IV 1%-a Ülék nélküli: A szelepkapacitás 1%-a Fisher 1051, 1052, 1061 és Bettis Módosított lineáris, vagy módosított egyenszázalék Maximális Kv 4960-től ig Átfogás Egyszeres vagy kettős tömítés: Kevesebb, mint a Class IV 10%-a PEEK/PTFE tömítés: Kevesebb, mint a Class IV 10 %-a POM tömítés: Kevesebb, mint a Class IV 10%-a Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 1051, 1052, 1061 és Bettis 9

10 Fisher Excentrikus szabályozószelepek W4170/IL V500-as SZELEP W5793/IL CV500-as SZELEP V500 Karimás vagy karima nélküli excentrikus szabályozószelep az erozív, kokszolódó, és más nehezen kezelhető alkalmazásokhoz. Szabályozásra vagy nyit/zár feladatra. A hőmérsékleti határok -198 és 538 C között, az anyagoktól függően 10. ábra: Fisher Excentrikus szabályozószelepek CV500 A robusztus karimás vagy karima nélküli kivitelű V-bemetszéses részgolyós szabályozószelep jó erózitótűrést és nyomásszabályozást kínál gázok, folyadékok és szálas anyagokat tartalmazó zagyok számára. Szabályozásra vagy nyit/zár feladatra. A hőmérsékleti határok -198 és 538 C között, az anyagoktól függően Karimás vagy karima nélküli Karimás vagy karima nélküli Méretek DN vagy NPS 1-8 DN vagy NPS 3-12 Nyomásfokozat PN vagy CL150 - CL600 PN vagy CL150 - CL600 Kiemelt tömítőfelület (RF) vagy gyűrűs tömítőfelület (RTJ) Kiemelt tömítőfelület (RF) vagy gyűrűs tömítőfelület (RTJ) EN: acél vagy rozsdamentes acél WCC acél vagy 316 rozsdamentes acél ASME: WCC acél vagy CF3M és CF8M rozsdamentes acél Zárótest anyaga Krómozott CF8M, 6-os tömör ötvözet vagy kerámia CF3M rozsdamentes acél Áramlási karakterisztikák és maximális átfolyási tényezõ Módosított lineáris Maximális Kv 12,2-től 1050-ig Módosított egyenszázalék Maximális Kv 181-től 3080-ig Átfogás IV. osztály IV. osztály Rendelkezésre álló működtetők (lásd a 12. oldalt) Fisher 2052, 1051, 1052, 1061 és FieldQ Fisher 2052, 1051, 1052, 1061 és FieldQ 10

11 Egyéb szelepváltozatok W7557/IL W9177/IL V150S SZELEP BELSŐRÉSZ ENVIRO-SEAL tömítőrendszer W7555/IL Vee-Ball ZAJ- ÉS KAVITÁCIÓT CSÖKKENTŐ BELSŐRÉSZ Kavitáló folyadékok és zajos gázok... A nehéz körülmények között üzemelő zajcsillapító csökkenti a folyadék kavitációját és az aerodinamikai zajt. Szerkezeti anyagok savas alkalmazásokra... A NACE MR0103 és MR0175/ISO előírásokkal való kompatibilitás érdekében megfelelő anyagok és gyártási eljárások állnak rendelkezésre. Védelem a technológiai közeg szivárgása ellen... Az opcionális ENVIRO-SEAL tömítőrendszerek tökéletesebben tömítenek a szelepszáron, és így védelmet biztosítanak az értékes vagy veszélyes technológiai közegek szivárgása ellen. Ezek a változó terhelésű rendszerek hosszabb tömítés-élettartamot és nagyobb megbízhatóságot nyújtanak. Ötvözött szelepre vonatkozó irányelvek Az Emerson Process Management kombinálta a szakértelmet a fémekről és az öntödei eljárásokról szerzett ismereteivel szelepfelhasználói gyakorlatában, hogy olyan erősen ötvözött szelepeket hozzon létre, melyek sikerrel állnak ellen a korróziónak. Az irányelveket annak érdekében fejlesztették ki, hogy segítsenek a szelep felhasználójának helyesen meghatározni az ötvözött szelepeket. Bevezettek olyan eljárásokat is, melyek igazolják egy öntöde képességét megfelelő ötvözött szelepek öntésére, és szigorú specifikációkat hoztak létre, melyek az öntödét irányítják a kiváló eredmények biztosítása érdekében. A szelephasználói irányelvek közé tartozik - az ötvözetek kereskedelmi névhasználatának kerülése, ne határozzunk meg az öntés számára megmunkálást, tartózkodjunk a roncsolásmentes vizsgálattól Egy öntöde minősítésének lépései közé tartoznak - a hegeszthetőségi próbák az öntöde ötvözött anyagok öntési képességének mérésére. Az öntési minták kizárólag az erős ötvözési szolgáltatás számára szólnak Az Emerson Process Management által kialakított szigorú specifikációk közé tartoznak - a nyersanyagösszetétel és minőség, a hőminősítés, a vizuális vizsgálat, a hegesztési javítás, a hőkezelés, és a roncsolásmentes vizsgálat 11

12 Fisher 2052, 1051, 1052 és 1061 hajtóművek W9589/IL 2052-es SZELEPHAJTÁS W3813/IL 1051-es ÉS 1052-es SZELEPHAJTÁSOK 11. ábra: Forgószáras szabályzószelep hajtások W3827/IL 1061-es SZELEPHAJTÁS ÉS Jellemzők Nagyteljesítményű hajtás burkolt csatolórúddal és a minimális holtjáték érdekében bordázott hajtás-szelepszár csatolással. Rugó visszatérítésű pneumatikus membránhajtás Rugó visszatérítésű pneumatikus membránhajtás Kettős működésű, dugattyús, pneumatikus hajtás Tipikus üzemi nyomatéktartomány (változik az üzemi nyomás és konstrukció függvényében) 50,8-565 Nm Nm Nm Tartozékok Pneumatikus vagy elektro-pneumatikus szeleppozicionálók, FIELDVUE digitális szelepszabályozók, szelep nyitás/zárás korlátozás, helyzet távadók, kézikerekek, végálláskapcsolók, zároló eszköz a hajtás karbantartás idejére történő kikapcsolására, tápnyomás szűrő-szabályozó. 12

13 FieldQ és Bettis G hajtóművek W8305/IL W9429/IL FieldQ HAJTÁSOK BETTIS G-SOROZATÚ SZELEPHAJTÁS FieldQ Kompakt fogasléces hajtás negyedfordulatú szelepek számára, Fisher szelepekre szerelhető kivitel. 12. ábra: Forgószáras szabályzószelep hajtások (folytatás) Jellemzők Bettis G Kulisszás típusú hajtás a Fisher forgószáras szabályzószelepek működtetésére. Kettős működésű vagy rugós visszatérítésű sorozat, egyszeres Kettős működésű, vagy rugós visszatérítésű, pneumatikus hajtás teljesítménymodulos pneumatikus hajtás Tipikus üzemi nyomatéktartomány (változik az üzemi nyomás és konstrukció függvényében) Nm Nm Tartozékok Pneumatikus vagy elektro-pneumatikus szeleppozicionálók, FIELDVUE digitális szelepszabályozók, szelep nyitás/zárás korlátozás, helyzet távadók, végálláskapcsolók. Pneumatikus vagy elektro-pneumatikus szeleppozicionálók, FIELDVUE digitális szelepszabályozók, szelep nyitás/zárás korlátozás, helyzet távadók, kézikerekek, végálláskapcsolók és tápnyomás szűrő-szabályozó. 13

14 Fisher Szelepszabályzók W8755 DVC2000 W9418 DVC6000 a Control-Disk SZELEP-en 13. ábra: FIELDVUE digitális szelepszabályozók A FIELDVUE digitális szelepszabályozó egy olyan, kommunikációt folytató mikroprocesszoros szabályozó, amely a vezérlő áramjelet pneumatikus jellé alakítva továbbítja a működtető szervhez. A HART vagy FOUNDATION fieldbus kommunikációs protokoll segítségével a szabályozó könnyen hozzáférhetővé teszi a kritikus információkat a teljes szerelvényre. Az AMS ValveLink szoftverrel egyszerűen lehet hozzájutni a teljes szerelvény teljesítményjellemzőihez. Lényeges információkhoz lehet jutni így anélkül, hogy a szelepet ki kellene szerelni a vezetékből. Teljesítmény-diagnosztikai vizsgálatok, többek között on-line súrlódás, holtsáv-elemzés és jövőbeni működés elemzése futtatható, miközben a szelep üzemben van és működik. A szelep állapotgörbéje (signature), a dinamikus hibasáv és az átmeneti függvényre adott válasz felhasználóbarát környezetben jeleníthető meg, amely elősegíti az adatok könnyű értelmezését. A FIELDVUE típusok közé tartoznak a DVC6000, a DVC6000 SIS biztonsági alkalmazások számára, a DVC6000f és a DVC2000 típusok, amelyek helyi felhasználói interfésszel rendelkeznek a kalibráláshoz. 14

15 Fisher Szeleppozicionálók W4920/IL W8693-1/IL A 1061-ES SZELEPHAJTÁSRA SZERELT 3610J POZICIONÁLÓ A 1052-ES SZELEPHAJTÁSRA SZERELT 3610J POZICIONÁLÓ i2p-100 ÁTALAKÍTÓVAL 14. ábra: Fisher Szeleppozicionálók Többféle pneumatikus és elektro-pneumatikus szeleppozicionáló kapható, köztük a 3610, 3610JP és 3620JP. Megjegyzés Sem az Emerson, sem az Emerson Process Management, sem leányvállalataik nem vállalnak felelősséget bármely termék kiválasztásáért, használatáért vagy karbantartásáért. A vásárló és a végfelhasználó kizárólagos felelőssége bármely termék megfelelő kiválasztása, felhasználása és karbantartása. 15
