2 FONTOS BIZTONSÁGI ELŐÍRÁSOK A varrógép használatba vétele előtt olvassa el a használati útmutatót! A varrógép háztartási használatra tervezett és gyártott. Olyan személyek (beleértve a gyermekeket), akik pszichikai, érzelmi vagy szellemi képességeik, tapasztalatlanság vagy ismeretek hiánya miatt nincsenek abban a helyzetben, hogy a gépet biztonsággal kezeljék, felügyelet nélkül, a gépet nem használhatják. VESZÉLY - Az elektromos áramütés kockázatának elkerülése érdekében : A készüléket nem szabad felügyelet nélkül hagyni, amíg az elektromos hálózathoz van csatlakoztatva! Mindig húzza ki a varrógép csatlakozóját a konnektorból használat után, és tisztítás előtt! Izzólámpa cseréje előtt mindig húzza ki a hálózati csatlakozót a konnektorból! Izzót csak az eredetivel azonos típusúra cserélje! (15 Watt.) FIGYELMEZTETÉS - Tűz, áramütés és személyi sérülés elkerülése érdekében: Ne engedje, hogy gyermekek játszanak a varrógéppel! Fokozott elővigyázatosságra van szükség, ha a gépet gyermek közelében használja. A gépet csak rendeltetésszerűen használja, a használati útmutatóban leírtak szerint! Csak a gyártó által ajánlott, a kézikönyven felsorolt tartozékokat használja! Ne használja a gépet, ha a hálózati zsinór vagy a dugó sérült, vagy ha a gép nem megfelelően működik, ha leesett, vízbe esett vagy megsérült! Vigye a gépet az eladóhoz vagy szakszervizbe vizsgálatra, elektromos vagy mechanikus beállításra! Soha ne használja a gépet, ha valamelyik szellőzőnyílása le van takarva, vagy eltömődött! Ne engedje felgyűlni a port, a szövetszálakat a szellőzőnyílásokon és a lábkapcsolón. Soha ne dugjon semmilyen tárgyat a szellőzőnyílásba! A gépet ne használja a szabadban! Ne használja varrógépét, ahol aeroszolos (spray) készítménnyel, vagy oxigénnel dolgoznak! Ha gépet áramtalanítani szeretné, először kapcsolja a főkapcsolót ( 0 ) kikapcsolt állába, majd húzza ki a villásdugót a fali csatlakozóból! A hálózati csatlakozót ne a zsinórnál, hanem mindig a dugónál fogva húzza ki! Varrás közben tartsa távol ujjait a mozgó részektől. Fokozottan ügyeljen a géptű közelében! Mindig megfelelő varrótalpat használjon! A nem megfelelő varrótalp használata tűtörést okozhat! Ne varrjon elgörbült tűvel! Varrás közben ne húzza, és ne tolja a szövetet. Ez a tű elgörbülését, törését okozhatja! A tű körüli különböző műveletek (pl. tűcsere, a cérna befűzése vagy a varrótalp cseréje) végzése előtt kapcsolja a gépet kikapcsolt állapotba! A burkolatok eltávolítása, olajozás, vagy bármilyen, a kezelési útmutatóban leírt karbantartási eljárás előtt a gépet áramtalanítani kell, a villásdugó konnektorból való kihúzásával. GONDOSAN ŐRIZZE MEG A KEZELÉSI ÚTMUTATÓT! Kérjük, vegye figyelembe az elektronikai termékek újrahasznosítására vonatkozó jogszabályokat, nemzetközi előírásokat, a készülékkel kapcsolatosan! Ha kétségei vannak lépjen kapcsolatban forgalmazójával és kérjen útmutatást! - 2 -

3 TARTALOMJEGYZÉK I. Fejezet: általános ismertető A gép fő részei 4 II. Fejezet: előkészületek a varráshoz Kiegészítő asztal 5 A szabadkar 5 A gép tartozékai 5 A tartozéktartó doboz 5 Csatlakozás az elektromos hálózathoz 6 Lábpedál, (sebességszabályzó) 6 Talpemelő kar 6 Varrótalp cseréje 6 Tű cseréje 7 Szövet és tű táblázat 7 Cérnatartók használata Az orsótok (bobbin) kivétele és visszahelyezése Csévélés az orsóra 9 Alsószál (orsó) behelyezése az orsótokba (bobbinba) 9 Felső szál befűzése 10 Az alsó szál fölhúzása 10 A felső szál feszességének beállítása 11 Öltésminta választó gomb 11 Tűzőöltés 12 Stretch (rugalmas) öltés beállítása 12 Oda-vissza öltés gomb 12 Hímző, stoppoló lemez (műanyag lapka) használata 12 III. Fejezet: a varrás alapjai Egyenes öltés 13 A varrás irányának megváltoztatása 13 A sorvezető használata a tűlemezen 14 Varrás derékszögben 14 Cikk-cakk öltés 14 Trikó öltés 15 Szegély öltés (super stretch) 15 Hármas egyenes stretch öltés 15 Gombfelvarrás 16 Gomblyukvarrás 17 Vaköltés (szoknya és nadrág felhajtáshoz) 1 Dekor öltés (kagyló öltés) 1 Stretch öltésminták kiválasztása 1 Háló öltés 19 Applikálás (minta felvarrása az anyagra) 19 IV. Fejezet: a varrógép karbantartása A bobbin ház karbantartása 20 A szövettovábbító tisztítása 20 Az izzólámpa cseréje 21 Műszaki adatok 21 Hibaelhárítás

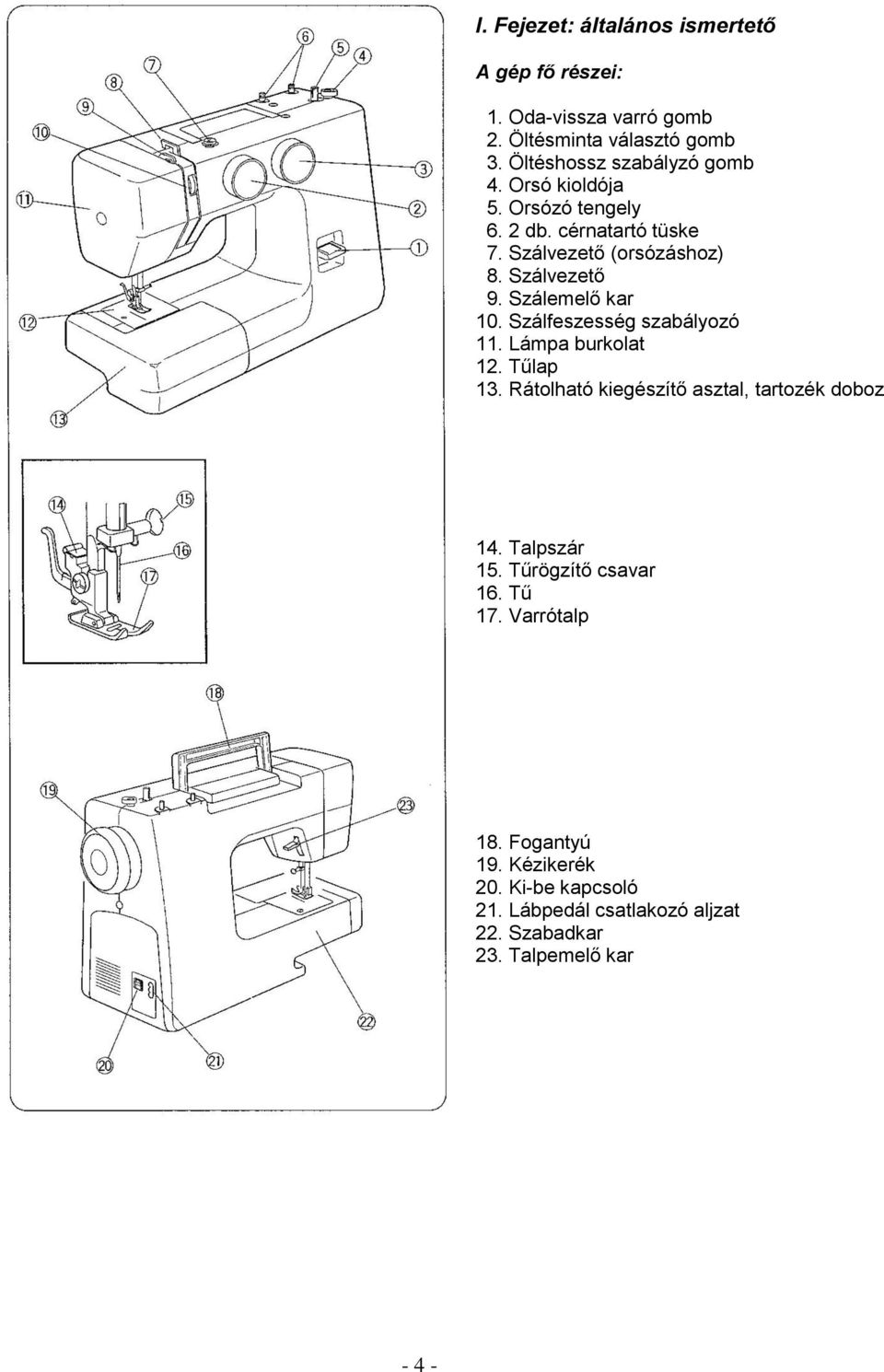

4 I. Fejezet: általános ismertető A gép fő részei: 1. Oda-vissza varró gomb 2. Öltésminta választó gomb 3. Öltéshossz szabályzó gomb 4. Orsó kioldója 5. Orsózó tengely 6. 2 db. cérnatartó tüske 7. Szálvezető (orsózáshoz). Szálvezető 9. Szálemelő kar 10. Szálfeszesség szabályozó 11. Lámpa burkolat 12. Tűlap 13. Rátolható kiegészítő asztal, tartozék doboz 14. Talpszár 15. Tűrögzítő csavar 16. Tű 17. Varrótalp 1. Fogantyú 19. Kézikerék 20. Ki-be kapcsoló 21. Lábpedál csatlakozó aljzat 22. Szabadkar 23. Talpemelő kar - 4 -

5 II. Fejezet: előkészületek a varráshoz: Kiegészítő asztal: A kiegészítő asztallal megnövelheti a gép varrófelületét. A nyíl irányában történő mozgatással, szükség szerint levehető illetve visszahelyezhető. Szabad kar: A szabad kart a kiegészítő asztal eltávolításával tudja létrehozni. A szabad karon történő varrás, megkönnyíti a nehezen hozzáférhető anyagrészek, pl. ingujjak nadrágszárak és derékrészek varrását. A gombokat könnyen felvarrhatja az ingujjakra és a nyakrészre. A gép tartozékai: (a géppel szállítva) 1. 2 db. orsó 2. Varratbontó 3. 3 db. géptű 4. Gomblyukvarró talp 5. Hímző, stoppoló lemez (műanyag lapka) 6. Cipzárvarró talp Általános varrótalp a talpszáron. A géppel nem szállított, külön megrendelhető varrótalpak: (érdeklődjön a kereskedőjénél) Szaténvarró talp Gombfelvarró talp Szegőtalp Rejtett cipzárvarró talp Stoppoló talp Szegő talp Overlock talp Ikertű A tartozéktartó doboz: (azonos a kiegészítő asztallal) melyben a felsorolt tartozékokat találja. 1. Tartozéktartó doboz - 5 -

6 Csatlakozás az elektromos hálózathoz: 1. Hálózati csatlakozó kábeldugó 2. Hálózati (KI-BE) és világítás kapcsoló 3. Konnektor csatlakozó aljzat 4. Lábpedál csatlakozó aljzat 5. Lábpedál csatlakozó dugó A gép hálózati csatlakoztatása előtt győződjön meg arról, hogy a gépen feltüntetett elektromos adatok megegyeznek-e a használati hely hálózati adataival! Csatlakoztassa a lábpedált a gép oldalán lévő csatlakozóaljzatba (5 4) majd a vezeték másik végét dugja a konnektorba! (1 3) Nyomja meg a hálózati kapcsolót (2), hogy az I állásban legyen! Ilyenkor a gép bekapcsolt állapotban van, a világítás is működik. Kikapcsoláshoz 0 állásba nyomja a kapcsolót! Lábpedál, (sebességszabályzó): A gép működéséhez nyomja meg lábával a lábpedált. Minél erősebben nyomja, a lábpedált annál gyorsabban varr a gép. Figyelem: Ne működtesse úgy a gépet, hogy a varrótalp alatt nincs anyag, mert ez károsodást okozhat! Talpemelő kar: A talpemelő karral a varrótalp magasságát tudjuk változtatni 3 pozícióban. A felső pozíció max. magassága 0,6 cm 1. Alsó 2. Középső 3. Felső Varrótalp cseréje: Figyelem: A varrótalp cseréje előtt kapcsolja ki a gépét. A hálózati kapcsolót helyezze 0 állásba! A kézikereket addig forgassa, míg a tű a felső holtponti állásba nem kerül! A talpemelő kart helyezze a felső állásba! A talpszáron levő kar (1) megnyomásakor a varrótalp leesik a talpszárról. Visszahelyezéskor a kiválasztott varrótalpon levő tengelyt (3) illessze a talpszáron lévő horonyba (2) majd enyhe nyomással kattintsa a helyére! - 6 -

7 Tű cseréje: Figyelem: A tű cseréje előtt kapcsolja ki a gépét. A hálózati kapcsolót helyezze 0 állásba! A kézikereket gép hátulja felé forgatva emelje fel a tűt a legmagasabb helyzetbe, és talpemelő karral engedje le varrótalpat! A tűszorító csavart lazítsa meg, az óramutató járásával ellenkező irányba tekerve, és vegye ki a tűt! Az új tűt lapos oldalával hátrafelé helyezze a tűszorítóba és szorosan húzza meg a tűszorító csavart! Megjegyzés: Rendszeresen cserélje a tűt, ellenőrizze nem görbe vagy tompa-e a tű! Szövet és tű táblázat: SZÖVETEK CÉRNA TŰ Könnyű súlyú szövet batiszt,krepp, selyem,georgette, gyapjú, 100% polieszter, fényesített 60-as,finom selyem, 11/70 11/0 Normál súlyú szövet lenvászon,piké, szatén,muszlin, bársony,serge Pamutszálas poliészter, 100% poliészter, fényesített 50-es 11/0 11/90 Nehéz súlyú szövet tweed,gabardin, vászon,farmer, vitorlavászon, Pamutszálas poliészter, 100% poliészter, fényesített 40-es 11/90 11/

8 Cérnatartók használata: A cérnatartó tüskét húzza ki ütközésig, helyezze a filckorongot a tengelyre és helyezze rá a cérnát! Ha befejezte a varrást és elteszi a gépet, a cérnatartó tüskéket tolja vissza a helyére! Az orsótok (bobbin) kivétele és visszahelyezése: A kézikereket gép eleje felé forgatva emelje fel a tűt a legmagasabb helyzetbe! Hajtsa le az orsótokot (bobbin) takaró ajtót! (1) Az orsótokot (bobbint) takaró ajtó Fogja meg az orsótok (bobbin) kihúzófülét és húzza ki az orsótokot (bobbint) a hurokfogóból! (2) Az orsótok (bobbin) kihúzófüle (3) Az orsótok (bobbin) karja Az orsótok (bobbin) behelyezésekor illessze a bobbin karját a hurokfogó nyílásába és nyomja a lehető legmélyebbre! Hajtsa fel a takaró ajtót! - -

9 Csévélés az orsóra: 1.Húzza ki a kézikereket ütközésig! 2.Helyezzen cérna spulnit a cérnatartó tüskére, és vezesse át a cérnát a szálvezető alatt. 3. Fűzze át cérnát belülről kifelé az orsón található kis lyukon és az orsót helyezze a tengelyre! 4. Nyomja jobbra az orsót ütközésig! 5. Fogja meg a szál végét! 6. Lépjen rá a lábpedálra és mindaddig működtesse a gépet, amíg a kívánt mennyiségű cérna feltekeredik az orsóra! Vágja el a szálat, majd tolja balra az orsót ütközésig. Vegye le az orsót a tengelyről! 7. Nyomja vissza a kézikereket ütközésig! Alsószál (orsó) behelyezése az orsótokba (bobbinba): 1. Helyezze az orsót az orsótokba (bobbinba)! A cérnát a nyíllal megjelölt (az óramutatók járásával megegyező) irányba kell betenni! 2. Húzza be a cérnát az orsótok (bobbin) vágatába! 3. Ezután húzza a cérnát a szálfeszesség-szabályzó rugóján át a kivezető nyílásba. Húzzon ki kb. 15 cm. hosszúságú cérnát! - 9 -

10 A felső szál befűzése: Emelje fel a varrótalpat, majd a kézikereket a gép eleje felé forgatva emelje a szálemelő kart a legfelső helyzetbe! Helyezzen egy cérna spulnit a cérna tüskére az ábra szerint! 1. Vezesse a cérnát a szálvezetőbe! 2. Húzza be a cérnát a tárcsás szálfékbe, majd U alakban vezetve,- 3. húzza át a szálemelő kar nyílásán! 4. Ezután húzza meg lefele a cérnát, és vezesse át a száltartón! 5. A cérnát vezesse tovább és fűzze át a tűrúdon elhelyezkedő száltartón! 6. Előröl, hátrafelé irányba fűzze át a cérnát a tű fokán! 1. Szálvezető 2.Tárcsás szálfék (takarva) 3. A szálemelőkar nyílása 4. Száltartó a tűrúdon 5. Tű (lyukkal) Megjegyzés: Az éles ollóval vágott cérna könnyebben befűzhető. Az alsó szál fölhúzása: 1.Emelje fel a varrótalpat és bal kezével tartsa lazán a felső szálat! 2.Jobb kezével, forgassa a kézikereket egy teljes fordulatot a gép eleje felé, mindaddig, míg a tű a felső helyzetbe nem kerül! Húzza meg a felső szálat és húzza fel vele az alsó szál alkotta hurkot! 3. Húzza ki mindkét szálat kb.10 cm-re, majd mindkettőt húzza át őket a felemelt varrótalp alatt

11 A felső szál feszességének beállítása: Megfelelő felső szálfeszítés: A feszítést a varrott anyag, anyagrétegek, vagy a varrás feltételeinek megfelelően kell beállítani. Egyenes öltésnél, ideális esetben az öltéseknek (alsó és felső szálnak) az ábra szerinti módon a két anyagréteg közepén kell hurkolódniuk. Cikk-cakk öltésnél ideális, esetben az alsó szál az anyag színén nem látszik és felső szál csak kicsit jelenik meg az anyag visszáján. 1. Felső szál 2. Alsó szál 3. Anyag színe 4. Anyag fonákja 5. Szálfeszesség szabályzó 6. Beállító jel Túl erős felső szálfeszítés: Ha a felső szál megjelenik az anyag színén, akkor a felső szál feszítését a beállító kerékkel egy kisebb számra kell állítani Túl laza felső szálfeszítés: Ha a felső szál megjelenik az anyag visszáján, akkor a felső szál feszítését a beállító kerékkel egy nagyobb számra kell állítani. Öltésminta választó gomb: A kézikerék gép eleje felé forgatásával, emelje fel a tűt a felső állásba. A talpemelő karral helyezze a varrótalpat a felső pozícióba! Forgassa az öltésprogram kiválasztó gombot és állítsa a kívánt szimbólumot a beállító jelhez! 1.Beállító jel BH 4 lépéses gomblyuk varrásához A-H felső sor: általános öltések A-H alsó sor : stretch öltések Megjegyzés:a stretch öltéseket akkor tudja kiválasztani ha az öltéshossz szabályzó gomb S.S állában van. C-B betűk között, a gomb elforgatásával tudja fokozatmentesen szabályozni a cikkcakk öltés szélességét

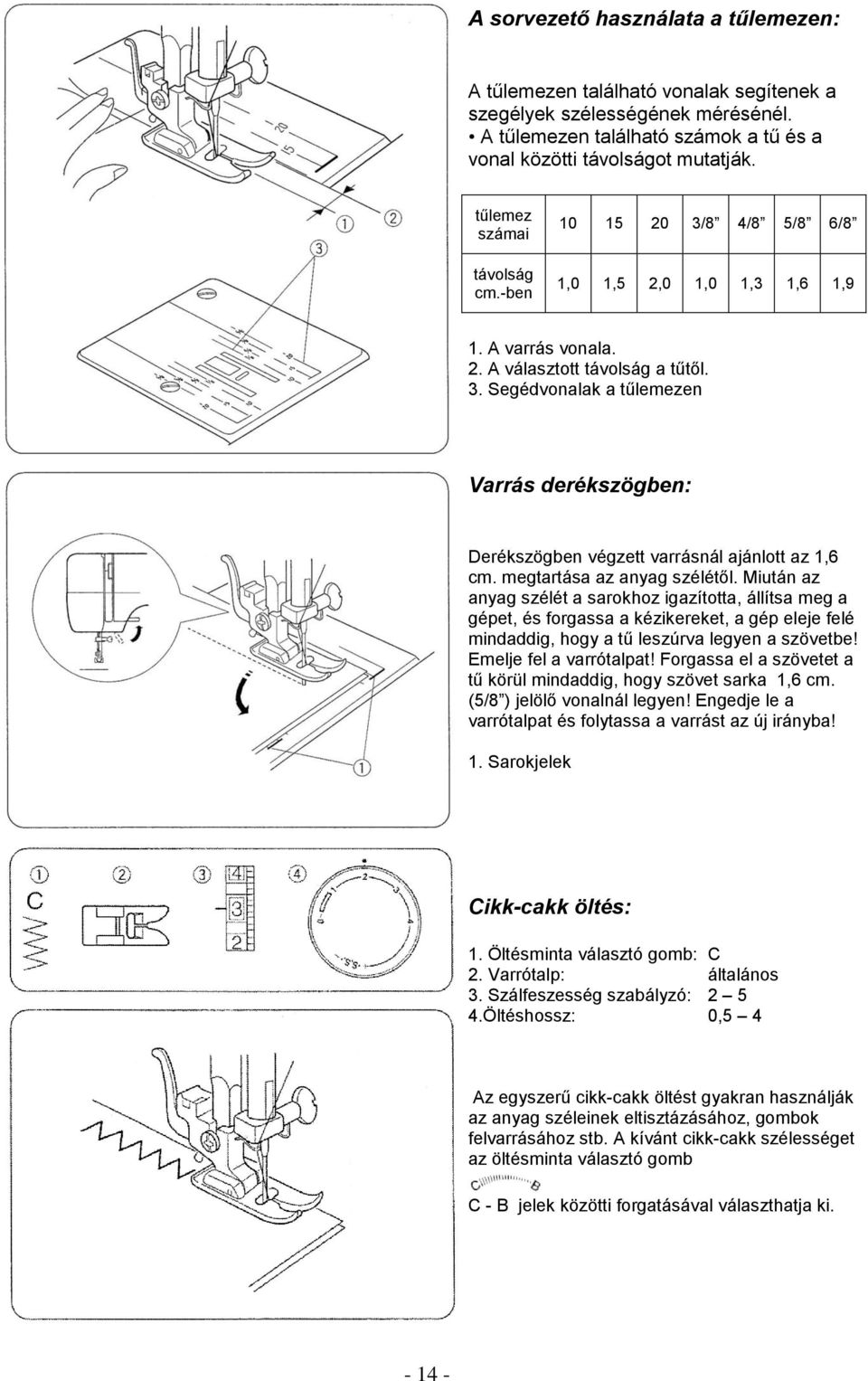

12 Tűzőöltés: Forgassa az öltéshossz szabályzót a kívánt öltéshosszra! Minél nagyobb a szám annál hosszabb az öltés. 1. Beállító jel A jel az ajánlott beállítás a gomblyukak varrásához Cikk-cakk öltéses varratoknál állítsa az öltéshossz szabályzót 0,5 4 értékek közé! Stretch (rugalmas) öltés beállítása: Rugalmas öltéshez állítsa a gombot a + S.S.- jelre! A gombot a - jel felé forgatva az öltés sűrűbbé válik. A + jel felé forgatva pedig ritkul az öltés. Visszavarró gomb: Mindaddig amíg a gombot lenyomva tartja, a gép hátrafelé varr. Hímző, stoppoló lemez (műanyag lapka) használata: Takarja le a műanyag lapkával a szövettovábbító fogat ha pl.: gombot szeretne felvarrni, szabadkézi hímzésnél, applikálásnál, stb.! A kézikereket saját maga felé forgatva, emelje a tűt a felső holtpontba, majd emelje fel a talpemelő kart! A szállított műanyag lapkával takarja le a szövettovábbító fogakat úgy, hogy a lapkán található csapok illeszkedjenek a tűlapon található furatokba!

13 III. Fejezet: a varrás alapjai: Egyenes öltés: 1. Öltésminta választó gomb beállítása: A vagy B 2. Varrótalp: általános 3. Szálfeszítés: Öltéshossz : 1,5 4 Emelje fel a varrótalpat! Igazítsa el az alsó és felső szálat, hogy mindkettő hátrafelé álljon! Helyezze úgy az anyagot, hogy az anyag széle a tűlapon levő segédvonalak valamelyikével párhuzamosan fusson! A kézikereket a gép eleje felé forgatva szúrja a tűt az anyagba! Engedje le a varrótalpat! Nyomja meg a lábpedált! A varratvégek elvarrásához nyomja le a visszavarró gombot! Vezesse az anyagot óvatosan a segédvonal mentén, hagyja, hogy az anyag maga haladjon, a gép maga továbbítsa. Ne tolja ne húzza! Emelje fel a varrótalpat, húzza ki az anyagot, majd húzza meg hátrafelé a cérnát! Vágja el mindkét cérnát! Hagyjon megfelelő hosszúságú cérnát a következő varrás elkezdéséhez! A varrás irányának megváltoztatása: Állítsa meg a gépet, és forgassa a kézikereket a gép eleje felé és szúrja a tűt az anyagba! Emelje fel a varrótalpat! Forgassa el az anyagot a tű körül, hogy a varrásirányt a tű körül szükség szerint megváltoztathassa! Engedje le a varrótalpat és varrjon tovább!

14 A sorvezető használata a tűlemezen: A tűlemezen található vonalak segítenek a szegélyek szélességének mérésénél. A tűlemezen található számok a tű és a vonal közötti távolságot mutatják. tűlemez számai távolság cm.-ben / 4/ 5/ 6/ 1,0 1,5 2,0 1,0 1,3 1,6 1,9 1. A varrás vonala. 2. A választott távolság a tűtől. 3. Segédvonalak a tűlemezen Varrás derékszögben: Derékszögben végzett varrásnál ajánlott az 1,6 cm. megtartása az anyag szélétől. Miután az anyag szélét a sarokhoz igazította, állítsa meg a gépet, és forgassa a kézikereket, a gép eleje felé mindaddig, hogy a tű leszúrva legyen a szövetbe! Emelje fel a varrótalpat! Forgassa el a szövetet a tű körül mindaddig, hogy szövet sarka 1,6 cm. (5/ ) jelölő vonalnál legyen! Engedje le a varrótalpat és folytassa a varrást az új irányba! 1. Sarokjelek Cikk-cakk öltés: 1. Öltésminta választó gomb: C 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: 0,5 4 Az egyszerű cikk-cakk öltést gyakran használják az anyag széleinek eltisztázásához, gombok felvarrásához stb. A kívánt cikk-cakk szélességet az öltésminta választó gomb C - B jelek közötti forgatásával választhatja ki

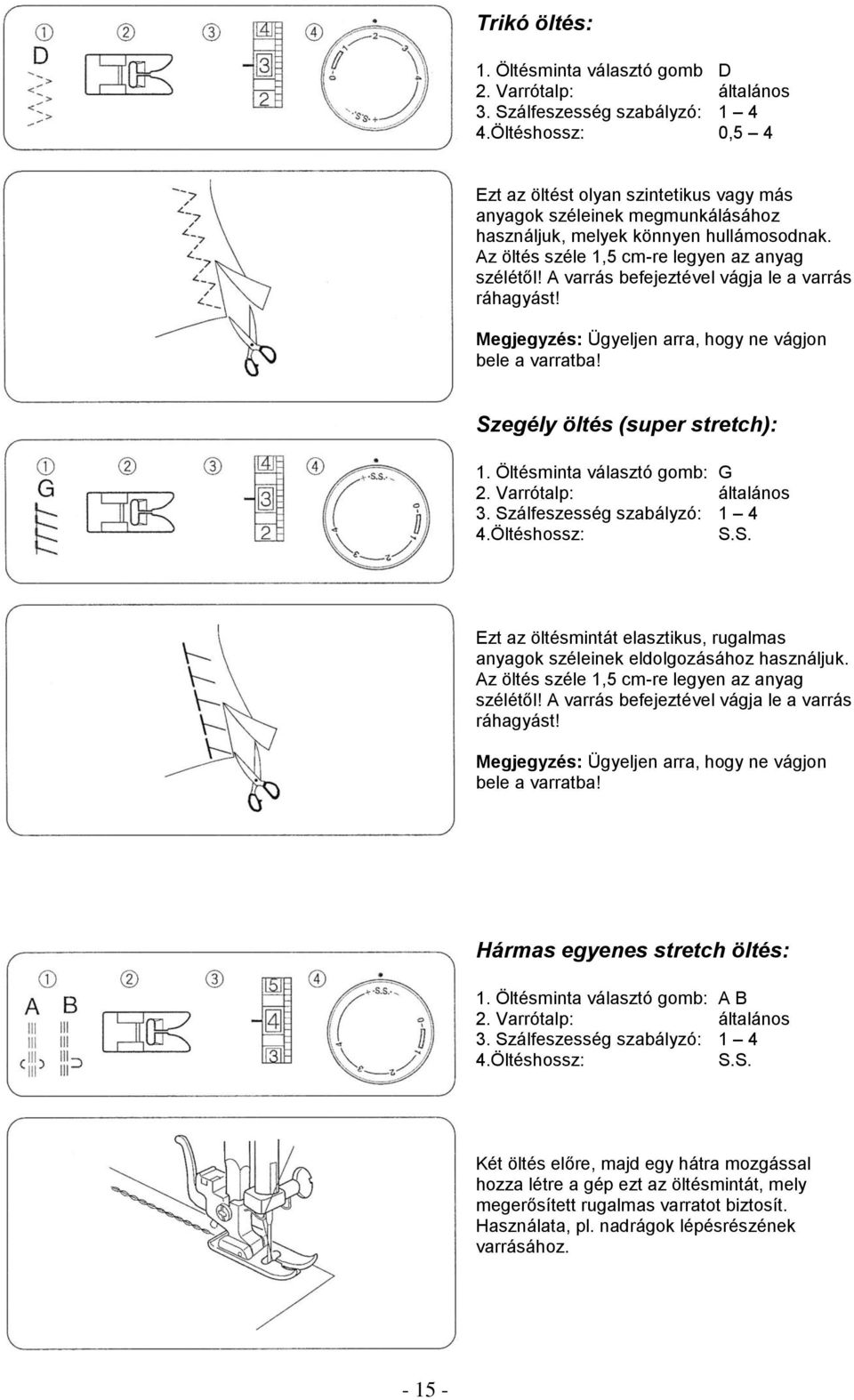

15 Trikó öltés: 1. Öltésminta választó gomb D 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: 0,5 4 Ezt az öltést olyan szintetikus vagy más anyagok széleinek megmunkálásához használjuk, melyek könnyen hullámosodnak. Az öltés széle 1,5 cm-re legyen az anyag szélétől! A varrás befejeztével vágja le a varrás ráhagyást! Megjegyzés: Ügyeljen arra, hogy ne vágjon bele a varratba! Szegély öltés (super stretch): 1. Öltésminta választó gomb: G 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: S.S. Ezt az öltésmintát elasztikus, rugalmas anyagok széleinek eldolgozásához használjuk. Az öltés széle 1,5 cm-re legyen az anyag szélétől! A varrás befejeztével vágja le a varrás ráhagyást! Megjegyzés: Ügyeljen arra, hogy ne vágjon bele a varratba! Hármas egyenes stretch öltés: 1. Öltésminta választó gomb: A B 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: S.S. Két öltés előre, majd egy hátra mozgással hozza létre a gép ezt az öltésmintát, mely megerősített rugalmas varratot biztosít. Használata, pl. nadrágok lépésrészének varrásához

16 Gombfelvarrás: 1. Öltésminta választó gomb: C Öltésszélesség: szükség szerint 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: bármilyen 5. Műanyag lapka Takarja le a műanyag lapkával a szövettovábbító fogat! (13.old.) Állítsa be a szükséges öltésszélességet C - B jel között. A kézikerék elforgatásával ellenőrizze, hogy a tű a gomb két lyukába öltsön le! Süllyessze le a varrótalpat, hogy rányomja az anyagot a gombra! A gomb lyukainak a varrótalp nyílása alatt kell lennie. Rátehet egy gombostűt a talpra,hogy a gombszárat meghosszabbítsa. Győződjön meg róla, hogy a tű a gomb két lyukába öltsön le. Varrjon kb. 10 öltést. Emelje fel a varrótalpat, és vágja el úgy az alsó és felső szálat, hogy kb. 20 cm. maradjon! Bújtassa át a felső szálat gomblyukon (lefelé) majd néhányszor tekerje meg a gomb körül, majd kössön rá csomót!

17 Gomblyukvarrás Öltésminta választó gomb Varrótalp: Gomblyuk varrótalp Szálszélesség szabályzó Öltéshossz Gomblyuk öltéstömörségének beállítása: A gomblyuk öltéstömörségét az öltéshossz szabályzó gombbal tudja beállítani a 0,5-1 értékek között Jelölje be az anyagon a gomblyuk hosszát az anyagon! Tegye az anyagot a varrótalp alá úgy, hogy az anyagra rajzolt vonal Ön felé legyen! Engedje le a varrótalpat! Állítsa az öltésválasztó gombot a Varrjon addig, amíg eléri a gomblyuk alsó jelölését! Állítsa meg a varrást a baloldali tűleszúrásnál! jelre! Állítsa az öltésválasztó gombot a jelre! Varrjon 5 öltést, majd álljon meg a jobboldali tűleszúrásnál! Állítsa az öltésválasztó gombot a Varrjon addig, amíg tű eléri a gomblyuk hátsó jelölését! jelre! Állítsa az öltésválasztó gombot a jelre! Varrjon néhány reteszöltést és emelje fel a tűt az anyagból! Állítsa az öltéshossz szabályzó gombot 0 állásba, az öltésminta választó gombot pedig egyenes öltésre! Varrjon néhány elvarró öltést! Távolítsa el az anyagot és vágja el a szálakat! Szúrjon egy gombostűt a gomblyuk reteszébe! Varratbontóval vágja ki a gomb nyílását, ügyelve arra, hogy ne vágjon bele a varratba!

18 Vaköltés: (szoknya és nadrág felhajtáshoz) 1. Öltésminta választó gomb: E vagy F 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: Hajtsa be az anyagot és helyezze el az ábra szerint, hagyjon 0,4-0,7 cm-t túllógni! 1. Az anyag visszája 2. 0,4-0,7 cm. (A) nehéz anyagok (B) finom és középnehéz anyagok 2. Helyezze úgy az anyagot, hogy a tű csak akkor öltsön a hajtott anyag szélébe, ha a legszélső baloldali állásban van. Miután befejezte a varrást, hajtsa vissza az anyagot. 3. Az anyag színén csak a vaköltés hegye látszik. Dekor öltés: (kagyló öltés) 1. Öltésminta választó gomb: G 2. Varrótalp: általános 3. Szálfeszesség szabályzó: 6 4.Öltéshossz: 2-3 Helyezze a hajtott anyagszélt a talp nyílása mellé! Az öltéseknek a jobboldalon kissé ki kell nyúlni az anyag szélén túl, ezáltal kagylószegély keletkezik. Stretch öltésminták kiválasztása: 1. Öltésminta választó gomb: A-G 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: S.S A stretch öltésminták széles lehetőséget nyújtanak a különböző ötletek megvalósításához. A kívánt öltésmintát az öltésminta gomb elforgatásával tudja kiválasztani A - G-ig. Használhatóak pl. dekorációs varratok, gyermek ruházat, női ruhák, blúzok, függönyök stb. készítésére, elasztikus anyagok varrására

19 Háló öltés: 1. Öltésminta választó gomb: D 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: S.S. Varrja át az anyagot több párhuzamos, egymástól 1 cm távolságra levő sorban! Öltéshossznak Válassza a 4 es értéket! Csomózza össze az egyik oldalon az alsó és felső szálat! A másik oldalon húzza meg az alsó szálat, s rendezze egyenletessé a hajtásokat! Ez után rögzítse a cérnát a másik oldalon! Alakítson ki háló és a hajtások közepén át, majd húzza ki a hajtások kialakítására szolgáló segédcérnákat! Applikálás (minta felvarrása az anyagra): 1. Öltésminta választó gomb: C 2. Varrótalp: általános 3. Szálfeszesség szabályzó: Öltéshossz: 0,5 1 Fércelje fel az rávarrni kívánt dekorációt az anyagra ( vagy vasalja fel, ragasztós közbéléssel )! A varrást gondosan, a rávarrni kívánt dekoráció külső széle mentén végezze! Az esetleges felesleges anyagrészt óvatosan vágja le! Sarkok varrásánál süllyessze a tűt az anyagba, majd emelje fel a varrótalpat, fordítsa el az anyagot a kívánt irányba, engedje le a varrótalpat és folytassa a varrást!

20 IV. Fejezet: a varrógép karbantartása A bobbin ház (hurokfogó) karbantartása: Megjegyzés: kapcsolja ki a gép hálózati csatlakozóját és húzza ki a csatlakozót a konnektorból! A hurokfogó ház szétszerelése: Orsótok (bobbin) csappantyú Emelj fel a tűt a legfelső állásba és nyissa ki a hurokfogó fedelét! Nyissa fel az orsótok (bobbin) csappantyúját és vegye ki a gépből az orsótokot. Fordítsa el és nyissa ki a hurokfogó gyűrű tartóit és vegye ki a hurokfogó gyűrűt! Vegye ki a hurokfogót! Tisztítsa meg a hurokfogó pályát egy ecsettel és száraz, puha tisztító kendővel! treiber 1. Orsótok (bobbin) 2. Hurokfogó gyűrű tartók 3. Hurokfogó gyűrű 4. Hurokfogó 5. Hurokfogó pálya A hurokfogó ház összerakása: hurokfogó tengely Tartsa meg a hurokfogót a tengelyénél, helyezze be a hurokfogó házba úgy hogy, a treiberrel együtt egy teljes kőrt képezzen! Tegye fel ismét a hurokfogó gyűrűt, ügyelve arra, hogy a gyűrű alsó részén lévő stift a horonyba kerüljön! Rögzítse a gyűrűt a gyűrű tartókkal! Tegye be az orsótokot a helyére! 6. Stift 7. Horony A szövettovábbító tisztítása: Megjegyzés: kapcsolja ki a gép hálózati csatlakozóját és húzza ki a csatlakozót a konnektorból! Vegye ki a tűt és szerelje le a varrótalpat! Csavarja ki a tűlemez csavarjait és vegye el a tűlemezt! Távolítsa el egy ecsettel a port és a szövet foszlányokat a szövettovábbító fogazatból! 1. Csavarok Szerelje vissza a tűlemezt!

21 Az izzólámpa cseréje: Megjegyzés: kapcsolja ki a gép hálózati csatlakozóját és húzza ki a csatlakozót a konnektorból! Csavarja ki lámpát védő burkolat csavarját és távolítsa el a burkolatot! Izzó kivétele: nyomja be az izzót és forgassa el balra! Izzó behelyezése: nyomja be az izzót és forgassa el jobbra Figyelem: Az izzó üzemszerű működés közben felforrósodhat. Ujjaira csere közben vigyázzon! Műszaki adatok: Feszültség: Összes fogyasztás Motor teljesítmény Világítás Öltési sebesség : 220V 50 Hz : 5 W : 70 W : 15 W (max.15w E14 foglalat) : max. 00/perc

22 Hiba Ok Oldal A tűszál szakad 1. A felső szál rosszul van befűzve. 2. A felső szál feszítése túl nagy. 3. A tű görbült vagy tompa. 4. A tű rosszul van betéve. 5. Az anyagot nem húzza hátra a varrás befejezése után. 6. A cérna túl vékony vagy vastag a tűhöz Az alsó szál szakad 1. Az alsó rosszul van befűzve az orsótokba. 2. Az orsótokban bolyhok gyűltek össze. 3. Az orsó sérült és nem fog súrlódásmentesen. 10 Tisztítsa ki az orsótokot! Cserélje ki az orsót! Törik a tű 1. A tű rosszul van behelyezve. 2. A tű görbült vagy tompa. 3. A tűszorító csavar laza. 4. A felső szál feszítése túl nagy. 5. Az anyagot nem húzta hátra a varrás befejezése után. 6. A tű a varrott anyaghoz túl vékony. 7. Az öltésválasztó gombot mozgatta mialatt a tű lent volt az anyagban Öltések kimaradnak 1. A tű rosszul van betéve. 2. A tű görbült vagy tompa. 3. A tű illetve a cérna nem megfelelő a varrott anyaghoz. 4. Vékony szintetikus vagy stretch anyagot nem stretch tűvel varr. 5. A felső szál rosszul van befűzve. 11 A varrat hullámosodik 1. A felső szál feszítése túl nagy. 2. A gép rosszul van befűzve. 3. A tű túl vastag a választott anyaghoz 4. Az öltés túl nagy a választott anyaghoz. Tegyen selyempapírt a nagyon finom, könnyű anyagok alá! Csökkentse az öltést! Az anyag nem továbbítódik megfelelően 1. Az anyagtovábbítónál bolyhok gyűltek össze. 2. Az öltésnagyság túl kicsi. 24 Állítsa be az öltésnagyságot! A gép nem működik 1. A kábel nincs csatlakoztatva a hálózatra. 2. Szál szorult a hurokfogó területére A gép hangos nem fut kifogástalanul 1. A hurokfogó területén szálak akadtak be. 2. A szövettovábbító tele van szálmaradványokkal
