PERI bérlési feltételek

Átírás

1 PERI bérlési feltételek Kritériumok a bérleti anyagok értékeléséhez Kiadás: 01/ / 24

2 Áttekintés Legutóbbi módosítások Dátum Módosítás Oldal Végezte 01/2012 Daruhorog cf 01/ /2012 Tartozék emelő- és mozgató kocsi csörlővel PERI integráció - láncok és gyűrűk kopása 28 cf div. cf Elérhetőség / 24 PERI GmbH Zsaluzatok, állványzatok, mérnöki szolgáltatás Postfach Weißenhorn Tel.: +49 (0) Fax: +49 (0) info@peri.de

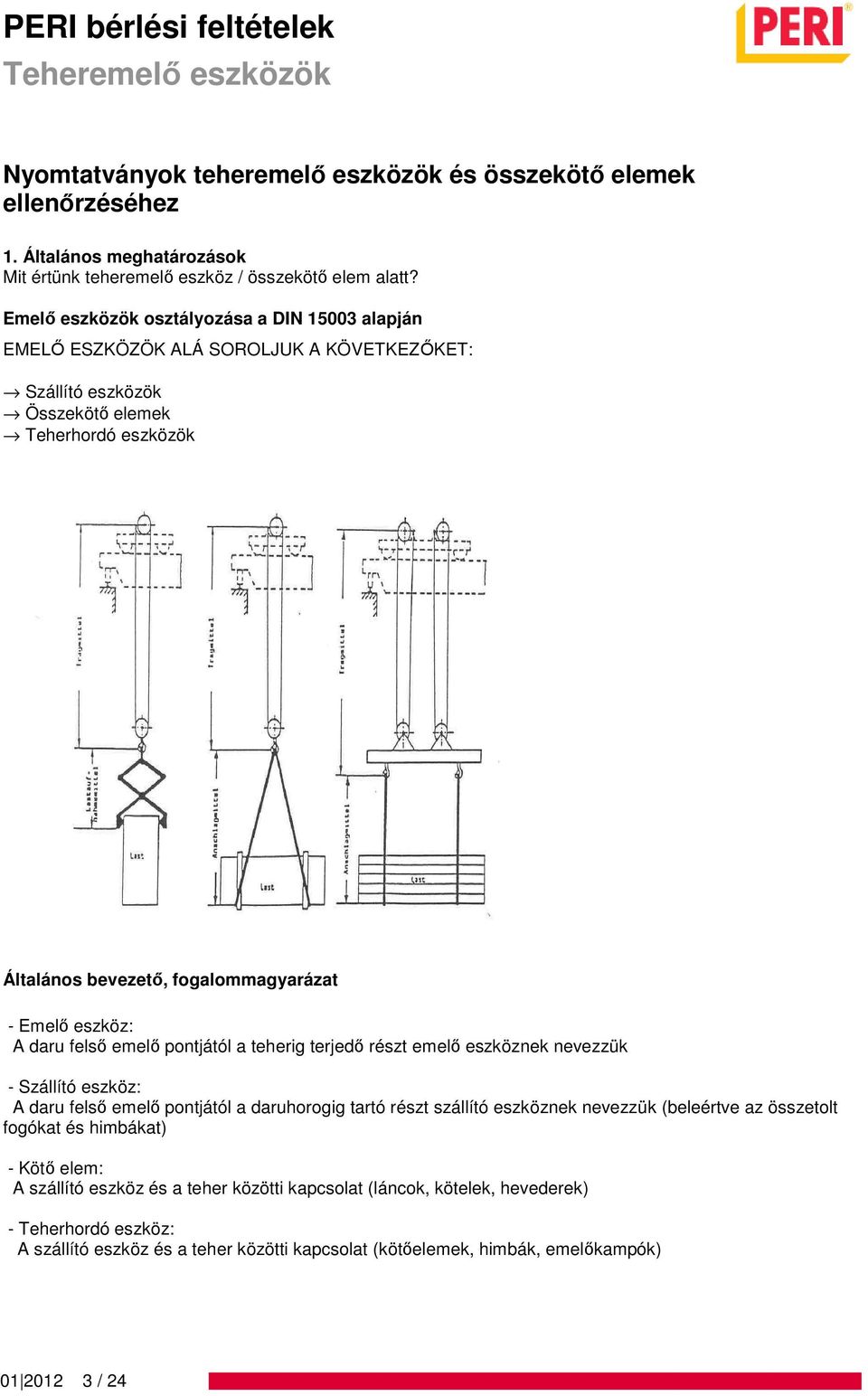

3 Nyomtatványok teheremelő eszközök és összekötő elemek ellenőrzéséhez 1. Általános meghatározások Mit értünk teheremelő eszköz / összekötő elem alatt? Emelő eszközök osztályozása a DIN EMELŐ ESZKÖZÖK ALÁ SOROLJUK A KÖVETKEZŐKET: Szállító eszközök Összekötő elemek Teherhordó eszközök Általános bevezető, fogalommagyarázat - Emelő eszköz: A daru felső emelő pontjától a teherig terjedő részt emelő eszköznek nevezzük - Szállító eszköz: A daru felső emelő pontjától a daruhorogig tartó részt szállító eszköznek nevezzük (beleértve az összetolt fogókat és himbákat) - Kötő elem: A szállító eszköz és a teher közötti kapcsolat (láncok, kötelek, hevederek) - Teherhordó eszköz: A szállító eszköz és a teher közötti kapcsolat (kötőelemek, himbák, emelőkampók) / 24

4 2. Ellenőrzés az első használatba vétel előtt 39 A kivitelező felelős azért, hogy a teheremelő eszközt kizárólag abban az esetben használják, ha azt egy szakember ellenőrizte, illetve, amennyiben az esetlegesen megállapított hibákat javították, és a hiányosságokat pótolták. 3. Rendszeres ellenőrzés 40 (1) A kivitelező köteles egy szakemberrel a teheremelő- és szállító eszközöket legalább évente egyszer ellenőriztetni.ezen felül minden használat után egy arra képesített személynek ellenőriznie kell (funkcionális és vizuális ellenőrzés). (2) A kivitelező felelős azért, hogy az összekötő elemként használt köracél láncokat legalább háromévente különleges repedésvizsgálatnak vessék alá. (3) A kivitelező felelős azért, hogy a vulkanizált burkolatú emelő hevedereket legalább háromévente különleges dróttörési és korróziós vizsgálatnak vessék alá. 3.a Vizsgálatok 42 (1) A 39. -ban meghatározott, első használatba vétel előtti ellenőrzésre, valamint a bekezdésben meghatározott, rendszeres ellenőrzésre vonatkozó vizsgálatok alapvetően szemrevételezéssel, illetve működéspróbával történnek. Ellenőrizze a szerkezeti elemek és eszközök állapotát. Ellenőrizze továbbá, hogy a biztonsági berendezések megfelelően lettek-e beépítve, továbbá, hogy rendeltetésszerűen működnek-e. (2) A és 3. bekezdésében leírt vizsgálatok fizikai- és műszaki vizsgálatok. (3) A 41. -ban leírt speciális vizsgálatok köre függ a károsodások jellegétől és mértékétől, az előfordulásuktól és a javítási lehetőségektől. 4. jelölése: 4 A teheremelő eszközökön jól láthatóan és tartósan kell az alábbi jelöléseket feltünteni: 1. Gyártó vagy szállító 2. Teherbírás 3. Saját tömeg, amennyiben ez a teheremelő eszköz teherbírásának 5%-át vagy az 50 kg-ot meghaladja 4. Típus, amennyiben a típusjelöléssel rendelkezik 5. Gyári szám, ha a teheremelő eszköz sorozatban készült 6. Gyártás éve / 24

5 5. Kezelési útmutató 6 Valamennyi teherszállító- és emelő eszközhöz lennie kell egy kezelési útmutatónak, amely a biztonságos munkavégzésre, javításra és karbantartásra vonatkozó utasításokat tartalmazza. Általános ismertető - Tilos kombi emelőt bérelni. - Valamennyi láncszemnek egymásba tolhatónak kell lennie - A láncszemek nem lehetnek eldeformálódottak - Legkésőbb háromévente vesse alá a láncot színbehatolási vizsgálatnak - Ha a láncszemek kopásának mértéke meghaladja az 5%-ot, selejtezze le a láncot A TRIO / DOMINO emelőhorgok ellenőrzése Ha az emelő horgok also kapcsoló pofája a nem kellő rugónyomás miatt nem elég szorosan zár rá a táblára, akkor cserélje ki a rugót. Lazítsa meg a rugót tartó csavart, cserélje ki a rugót, majd húzza meg a csavart. Ezt követően végezzen működéspróbát. - Az emelőhorgokat évszám jelöléssel kell ellátni - Az emelőműveket nem szükséges évszámmal ellátni / 24

6 TRIO/MAXIMO 4 ágú emelőlánc TRIO 4 ágú emelőkötél részegységek eldeformálódását/kopását, különös tekintettel a láncra; valamennyi részegység megvan-e; vannak-e mechanikai sérülések az eszközökön; találhatóak-e repedések a varratokon és az egyes részegységeken; korrózió okozta károk; valamennyi kötél/ láncnak azonos hosszúságúnak kell lennie; típustábla megléte; van, akkor küldje el az emelőeszközt Weißenhornba, a cég minőségellenőrzési osztályára. Hibakép Javítás Számlázás A láncszem elcsavarodott * A lánc a megengedettnél (tűréshatár 5%) hosszabbra nyúlt A láncszem elhasználódásának / kopásának mértéke > 8 % PERI kopás Belső selejtezés A gyűrű elhasználódásának / PERI kopás kopásának mértéke > 12 % A gyűrű megnyúlásának mértéke > 8 % Belső selejtezés A drótkötél megtört vagy összepréselődött Drótkötél drót tört el - Több mint 3 drót tört el A drótkötélen található gyűrű eldeformálódott Ne dolgozzon tovább a drótkötéllel! Ellenőriztesse szakemberrel! Túlterhelés -> ellenőriztesse szakemberrel / 24

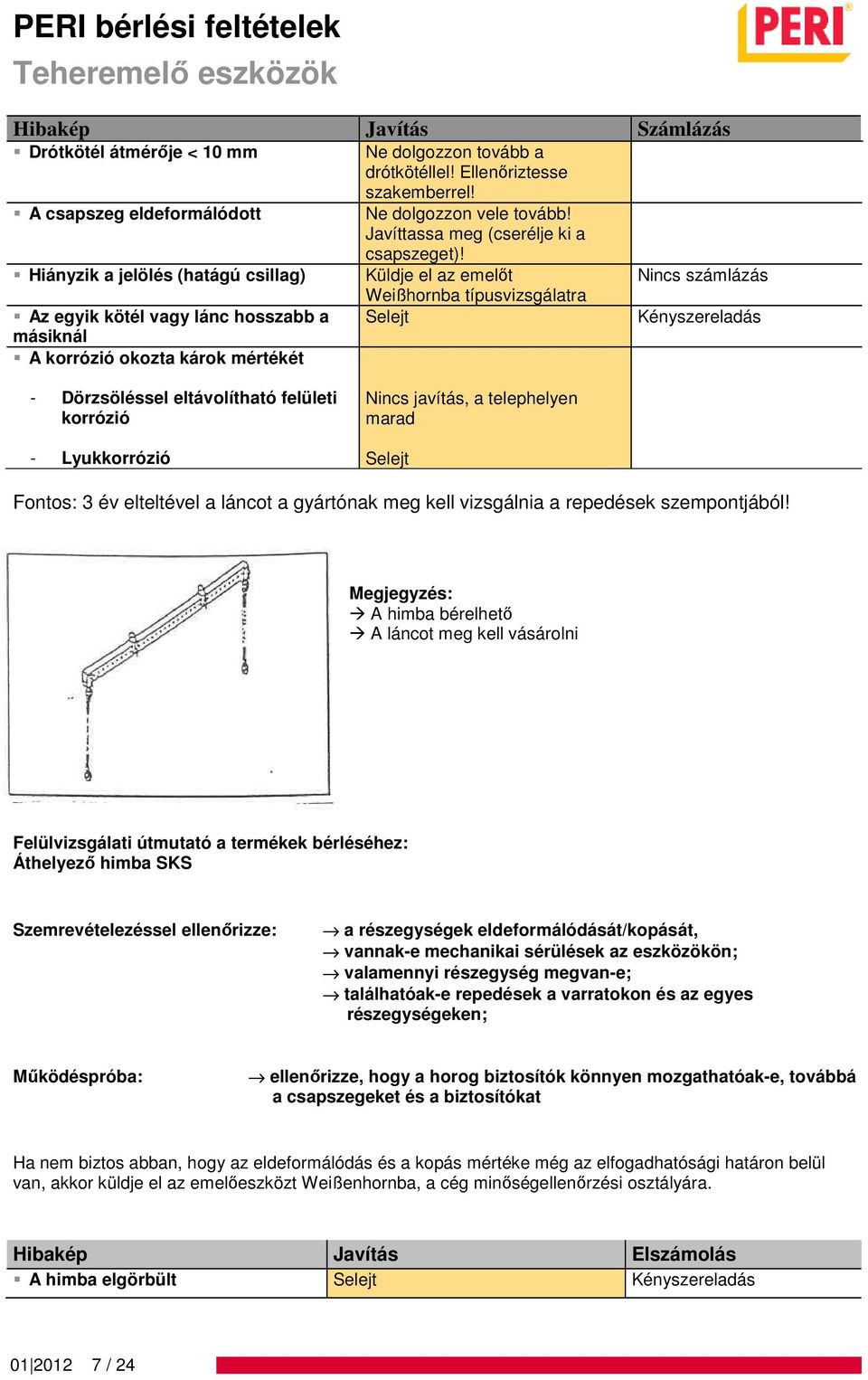

7 Hibakép Javítás Számlázás Drótkötél átmérője < 10 mm A csapszeg eldeformálódott Hiányzik a jelölés (hatágú csillag) Az egyik kötél vagy lánc hosszabb a másiknál A korrózió okozta károk mértékét Ne dolgozzon tovább a drótkötéllel! Ellenőriztesse szakemberrel! Ne dolgozzon vele tovább! Javíttassa meg (cserélje ki a csapszeget)! Küldje el az emelőt Weißhornba típusvizsgálatra - Dörzsöléssel eltávolítható felületi korrózió - Lyukkorrózió Nincs javítás, a telephelyen marad Fontos: 3 év elteltével a láncot a gyártónak meg kell vizsgálnia a repedések szempontjából! Megjegyzés: A himba bérelhető A láncot meg kell vásárolni Áthelyező himba SKS a részegységek eldeformálódását/kopását, vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; ellenőrizze, hogy a horog biztosítók könnyen mozgathatóak-e, továbbá a csapszegeket és a biztosítókat van, akkor küldje el az emelőeszközt Weißenhornba, a cég minőségellenőrzési osztályára. A himba elgörbült / 24

8 VARIO daruhorog GT 24 a típustábla meglétét; a részegységek eldeformálódását/kopását; vannak-e mechanikai sérülések az eszközökön; valamennyi alkatrész rendelkezésre áll; találhatóak-e repedések a varratokon és az egyes részegységeken; A daruhorog elgörbült Hiányzik a függesztőfül Nincs típustábla Az akasztógyűrű eldeformálódásának / tágulásának mértéke > 10 % Az akasztógyűrű kopásának / elhasználódásának mértéke > 12 % Küldje el Weißenhornba típusvizsgálatra PERI kopás Belső selejtezés Furatok (lyukak) / 24

9 Felülvizsgálati útmutató a termékek bérléséhez Kacsacsőr 15 kn, verz. cikksz.: Asztalzsalu emelő 15 kn, horg. Cikksz.: a típustábla meglétét; a részegységek eldeformálódását/kopását; vannak-e mechanikai sérülések az eszközökön; valamennyi alkatrész rendelkezésre áll; találhatóak-e repedések a varratokon és az egyes részegységeken; Működéspróba könnyen mozgathatóak-e a pillanatzár-reteszek és a zárak; szerelje össze- és szét az asztalzsalu emelőt; el tudja-e forgatni és ki tudja-e húzni a forgatható himbát; A láncszemek elgörbültek Cserélje ki a láncot Számlázás ráfordítás A villa elgörbült Cserélje ki a villát Számlázás ráfordítás A rakállvány elgörbült Cserélje ki a rakállványt Számlázás ráfordítás A biztosítókengyel elgörbült Cserélje ki a biztosítónyelet Számlázás ráfordítás Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

10 Rakodóvilla SUG, horg. ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy valamennyi pillanatzár-retesz és zár könnyen mozgatható-e; szerelje fel és le a rakodóvillát; A láncszemek elgörbültek Cserélje ki a láncot Számlázás ráfordítás A villa elgörbült Cserélje ki a villát Számlázás ráfordítás A rakállvány elgörbült Cserélje ki a rakállványt Számlázás ráfordítás A biztosítókengyel elgörbült Cserélje ki a biztosítónyelet Számlázás ráfordítás Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

11 TRIO daruhorog 1,5 to ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot és a gyűrűt; vannak-e mechanikai sérülések az eszközökön, találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy a mozgó alkatrészek könnyen mozgathatóak-e; ellenőrizze a retesz zárórugóját; akassza a daruhorgot egy TRIO elembe; A láncszemek elgörbültek A lánc megnyúlt > 5% (ellenőrzés méréssel) A lánc elhasználódásának / kopásának mértéke > 8 % A gyűrű megnyúlt > 8 % A váz elgörbült A lefogó retesz elgörbült A lefogó retesz megrepedt Anyagvastagság a lefogó retesznél gyűrűjénél < 10 mm** Hiányzik a rugó Alacsony rugónyomás A típustábla olvashatatlan vagy hiányzik Pofanyílás tágulása > 110 mm (a csúcson, a csapszeg közepén mérve) Küldje el a daruhorgot Weißenhornba típusvizsgálatra / 24

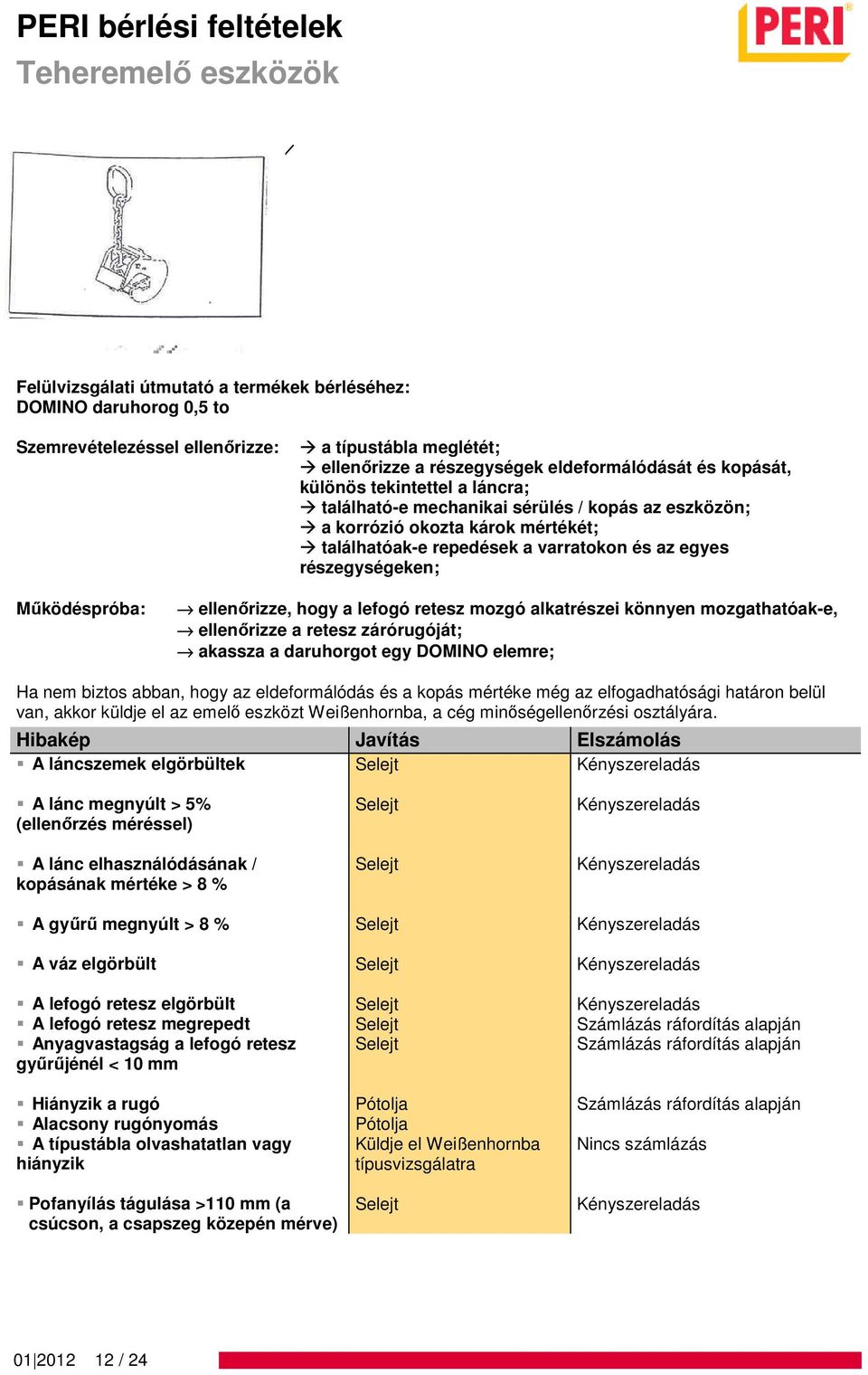

12 DOMINO daruhorog 0,5 to a típustábla meglétét; ellenőrizze a részegységek eldeformálódását és kopását, különös tekintettel a láncra; található-e mechanikai sérülés / kopás az eszközön; a korrózió okozta károk mértékét; találhatóak-e repedések a varratokon és az egyes részegységeken; ellenőrizze, hogy a lefogó retesz mozgó alkatrészei könnyen mozgathatóak-e, ellenőrizze a retesz zárórugóját; akassza a daruhorgot egy DOMINO elemre; A láncszemek elgörbültek A lánc megnyúlt > 5% (ellenőrzés méréssel) A lánc elhasználódásának / kopásának mértéke > 8 % A gyűrű megnyúlt > 8 % A váz elgörbült A lefogó retesz elgörbült A lefogó retesz megrepedt Anyagvastagság a lefogó retesz gyűrűjénél < 10 mm Hiányzik a rugó Alacsony rugónyomás A típustábla olvashatatlan vagy hiányzik Pofanyílás tágulása >110 mm (a csúcson, a csapszeg közepén mérve) Küldje el Weißenhornba típusvizsgálatra / 24

13 HANDSET daruemelő a típustábla meglétét; ellenőrizze a részegységek eldeformálódását és kopását, különös tekintettel a láncra; található-e mechanikai sérülés / kopás az eszközön; találhatóak-e repedések a varratokon és az egyes részegységeken; ellenőrizze, hogy a mozgó alkatrészek könnyen mozgathatóak-e; ellenőrizze a retesz zárórugóját; akassza a daruhorgot egy HANDSET elemre; A láncszemek elgörbültek A váz elgörbült A tengely elgörbült A típustábla olvashatatlan vagy hiányzik Küldje el a daruhorgot Weißenhornba típusvizsgálatra / 24

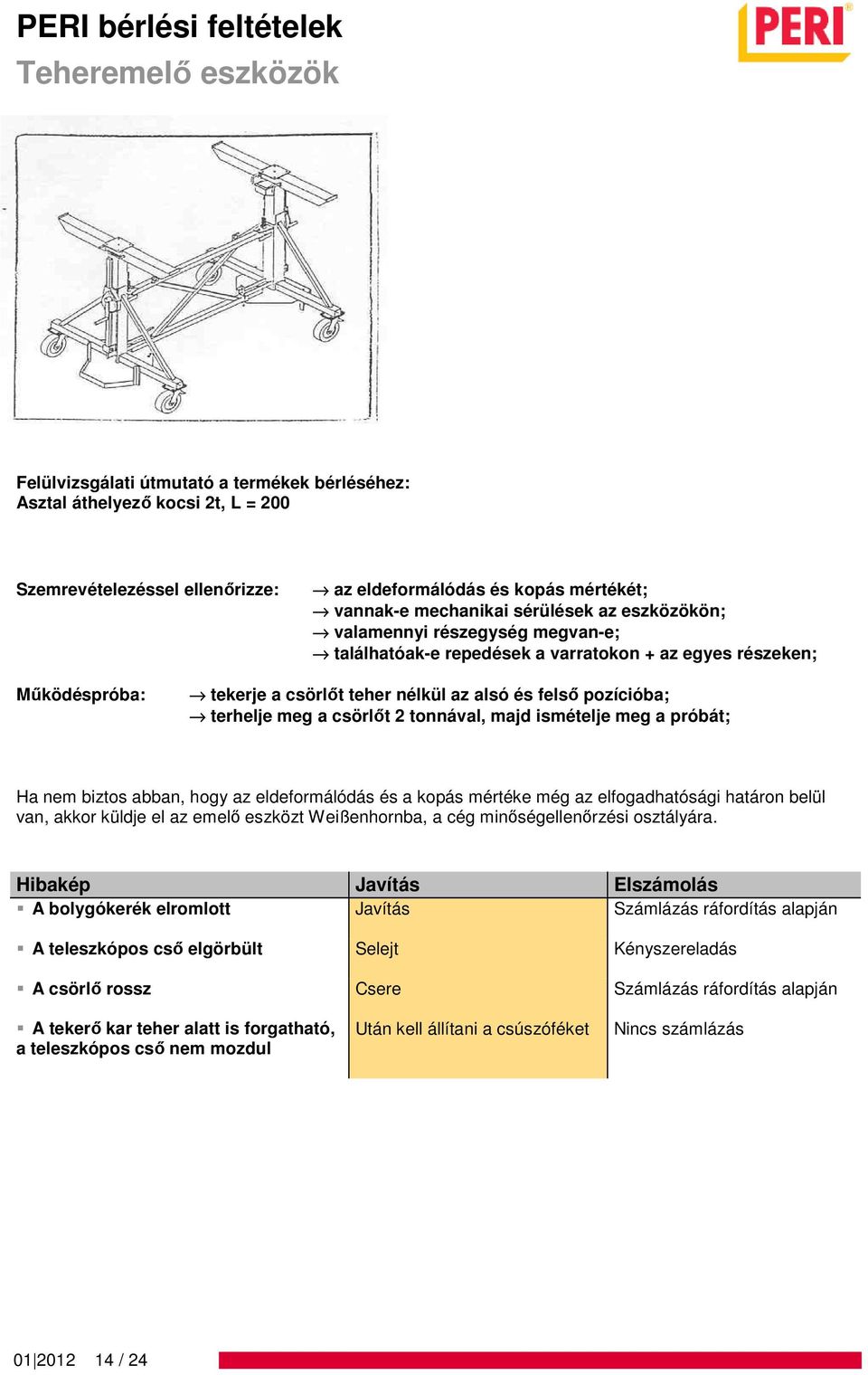

14 Asztal áthelyező kocsi 2t, L = 200 az eldeformálódás és kopás mértékét; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon + az egyes részeken; tekerje a csörlőt teher nélkül az alsó és felső pozícióba; terhelje meg a csörlőt 2 tonnával, majd ismételje meg a próbát; A bolygókerék elromlott Javítás A teleszkópos cső elgörbült A csörlő rossz Csere A tekerő kar teher alatt is forgatható, a teleszkópos cső nem mozdul Után kell állítani a csúszóféket / 24

15 Emelő és mozgató kocsi csörlővel az eldeformálódás és kopás mértékét; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon + az egyes részeken; tekerje a csörlőt teher nélkül az alsó és felső pozícióba; terhelje meg a csörlőt 1 tonnával, majd ismételje meg a próbát; A bolygókerék elromlott Javítás A keréktartó elgörbült Csere Az emelő keretek elgörbültek A csörlő rossz Csere A tekerő kar teher alatt is forgatható, az emelő keret nem mozdul Után kell állítani a csúszóféket / 24

16 MP-Adapter emelőkocsihoz Rosett- Adapter emelőkocsihoz Rosett Plus- Adapter emelőkocsihoz PD8- Adapter emelőkocsihoz Tartozék emelő- és mozgató kocsihoz MP-Adapter emelőkocsihoz MP- Adapter emelőkocsihoz Rosett Plus- Adapter emelőkocsihoz PD8- Adapter emelőkocsihoz a korrózió okozta károk mértékét; az eldeformálódás és kopás mértékét; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; repedések a varratokon + az egyes részeken, ellenőrizze, hogy valamennyi mozgó rész mozgatható-e; ellenőrizze, hogy a biztosítás megfelelő-e; / 24

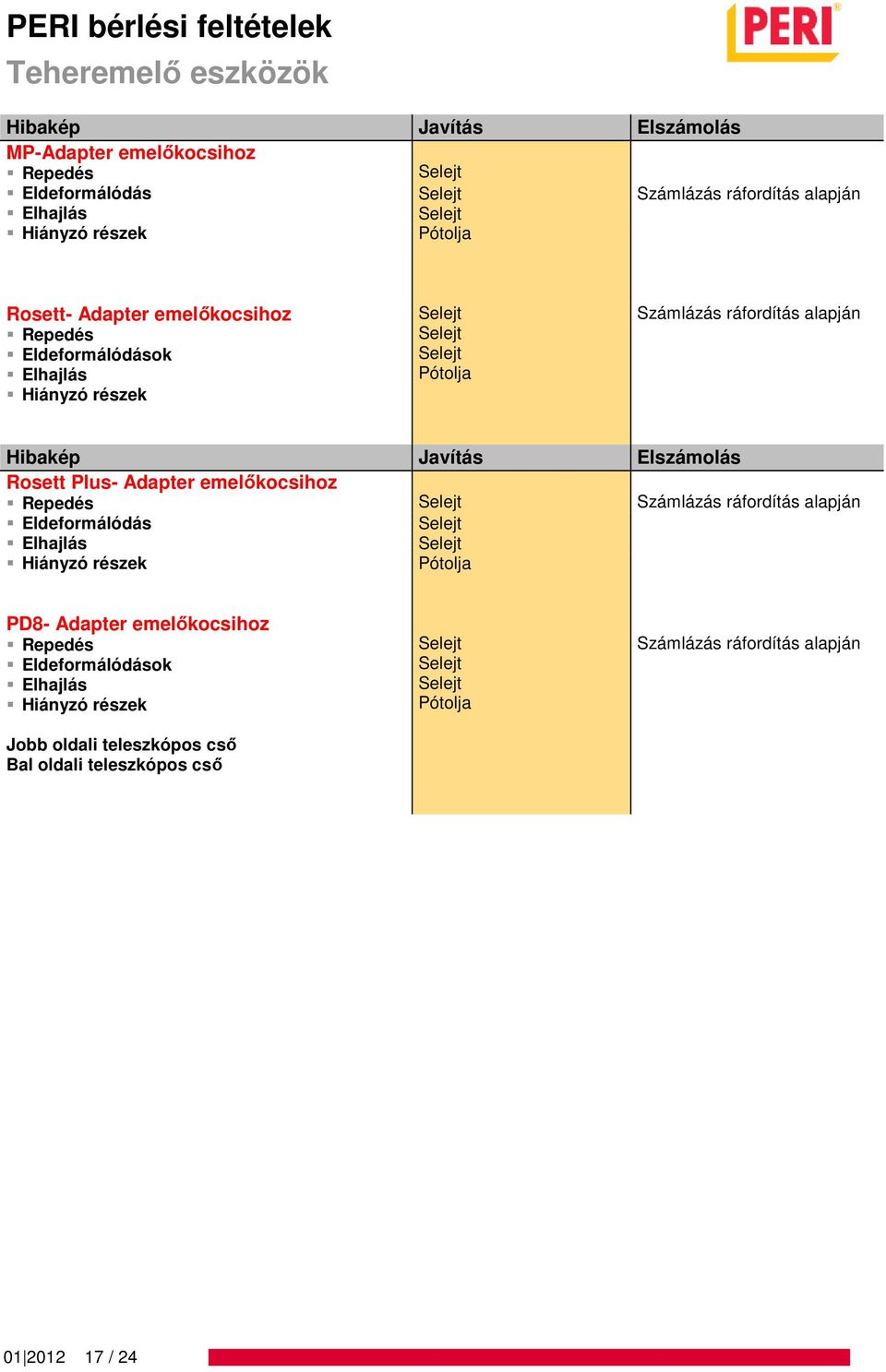

17 MP-Adapter emelőkocsihoz Repedés Eldeformálódás Elhajlás Hiányzó részek Rosett- Adapter emelőkocsihoz Repedés Eldeformálódások Elhajlás Hiányzó részek Rosett Plus- Adapter emelőkocsihoz Repedés Eldeformálódás Elhajlás Hiányzó részek PD8- Adapter emelőkocsihoz Repedés Eldeformálódások Elhajlás Hiányzó részek Jobb oldali teleszkópos cső Bal oldali teleszkópos cső / 24

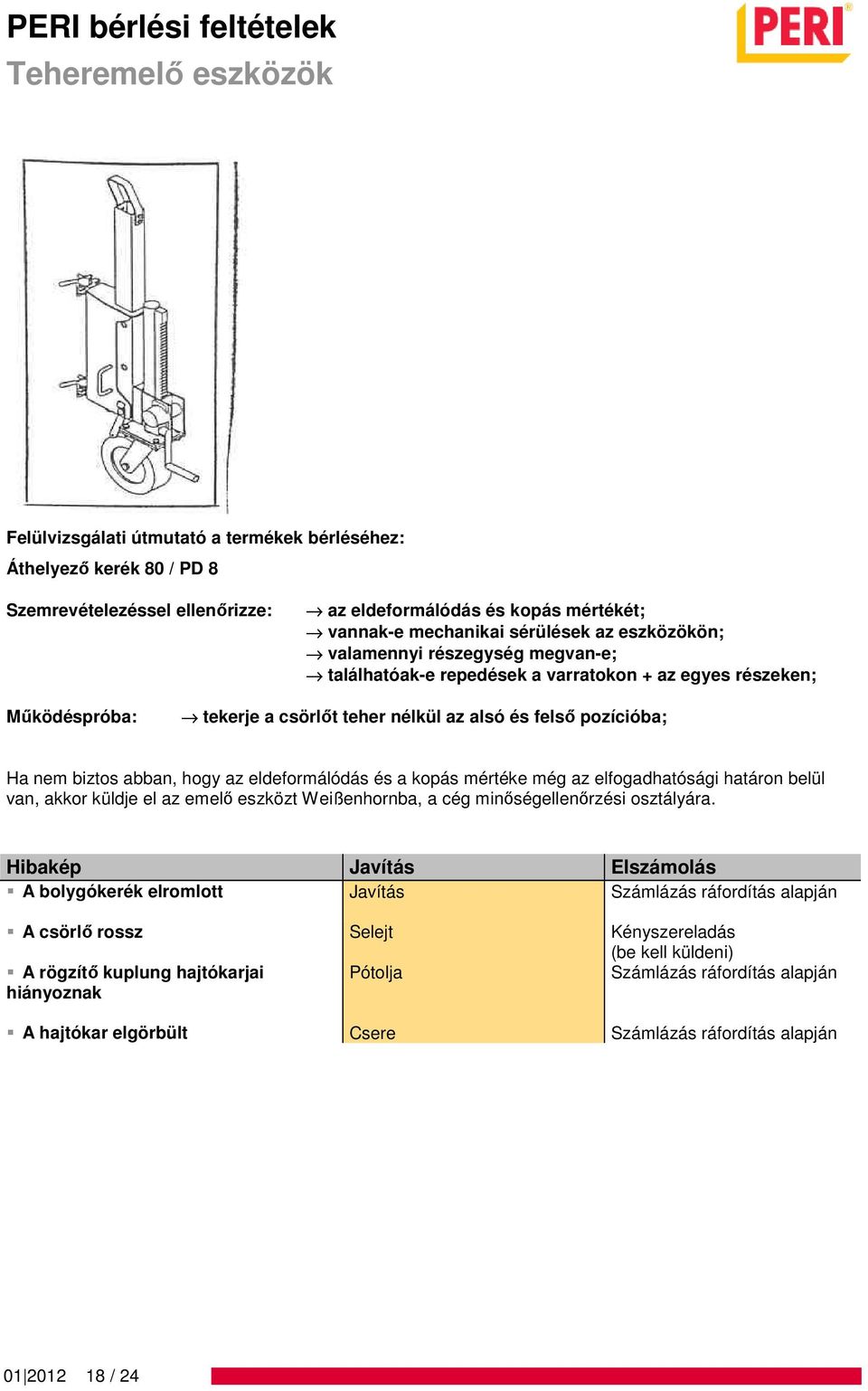

18 Áthelyező kerék 80 / PD 8 az eldeformálódás és kopás mértékét; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon + az egyes részeken; tekerje a csörlőt teher nélkül az alsó és felső pozícióba; A bolygókerék elromlott Javítás A csörlő rossz A rögzítő kuplung hajtókarjai hiányoznak A hajtókar elgörbült Csere (be kell küldeni) / 24

19 Rakodóvilla ASG 160 ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy valamennyi pillanatzár-retesz és zár könnyen mozgatható-e; szerelje fel és le a rakodóvillát; A láncszemek elgörbültek Cserélje ki a láncot Számlázás ráfordítás A villa elgörbült Cserélje ki a villát Számlázás ráfordítás A rakállvány elgörbült Cserélje ki a rakállványt Számlázás ráfordítás A biztosítókengyel elgörbült Cserélje ki a biztosítónyelet Számlázás ráfordítás Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

20 Rakodóvilla FB 180-2, horg. ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy valamennyi pillanatzár-retesz és zár könnyen mozgatható-e; szerelje fel és le a rakodóvillát; A láncszemek elgörbültek Cserélje ki a láncot Számlázás ráfordítás A villa elgörbült Cserélje ki a villát Számlázás ráfordítás A rakállvány elgörbült Cserélje ki a rakállványt Számlázás ráfordítás A biztosítókengyel elgörbült Cserélje ki a biztosítónyelet Számlázás ráfordítás Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

21 Asztalzsalu emelővilla 1,75 to / 8,0 m ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy valamennyi pillanatzár-retesz és zár könnyen mozgatható; szerelje össze és szét a rakodóvillát; * Valamennyi láncszemnek egymásba tolhatónak kell lennie. A láncszemek nem lehetnek eldeformálódottak. A láncszemek elgörbültek Cserélje ki a láncot A lánc a megengedettnél (tűréshatár) hosszabbra nyúlt Cserélje ki a láncot A láncszem elhasználódásának / Cserélje ki a láncot kopásának mértéke > 8 % Elgörbült villa cső Cserélje ki a villa csövet A függőleges cső elgörbült Cserélje ki a függőleges csövet Az állvány elgörbült Cserélje ki az állványt A csapszegek elgörbültek Cserélje ki a csapszegeket Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

22 Asztalzsalu emelővilla 1 to / 5,0 m ellenőrizze a részegységek eldeformálódását és kopását, különösen a láncot; vannak-e mechanikai sérülések az eszközökön; valamennyi részegység megvan-e; találhatóak-e repedések a varratokon és az egyes részegységeken; a típustábla meglétét; ellenőrizze, hogy valamennyi pillanatzár-retesz és zár könnyen mozgatható-e; szerelje össze és szét a rakodóvillát; * Valamennyi láncszemnek egymásba tolhatónak kell lennie. A láncszemek nem lehetnek eldeformálódottak. A láncszemek elgörbültek Cserélje ki a láncot A lánc a megengedettnél (tűréshatár) Cserélje ki a láncot hosszabbra nyúlt A láncszem elhasználódásának / Cserélje ki a láncot kopásának mértéke > 8 % A villa elgörbült Cserélje ki a villát Az állvány elgörbült Cserélje ki az állványt A 30 x 300-as csapszeg elgörbült Cserélje ki a csapszeget Nincs típustábla Küldje el a villát Weißenhornba típusvizsgálatra / 24

23 Emelőhimba RCS 10 t a típustábla meglétét; az ellenőrző lap rendelkezésre állása; a részegységek eldeformálódását/kopását *; vannak-e mechanikai sérülések az eszközökön, valamennyi részegység megvan-e, találhatóak-e repedések a varratokon és az egyes részegységeken, a korrózió okozta károk mértékét, láncok megnyúlása (Figyelem! A láncok megnyúlása különböző mértékű lehet!); állítsa be a himbát maximális hosszúságra; ellenőrizze, hogy a belső cső mozgatható-e; a csapszeg furatok legyenek tiszták; 3 évente végeztessen láncrepedés-vizsgálatot (daru- és himba emelő) szakértővel; 3 évente végeztesse el a (terhelt) kombi horog vizsgálatát a szakértővel; Valamennyi láncszemnek egymásba tolhatónak kell lennie. A láncszemek nem lehetnek eldeformálódottak / 24

24 Nincs típustábla Hiányzik az ellenőrző lap Küldje el az emelőhimbát Weißenhornba típusvizsgálatra Küldje el az emelőhimbát Weißenhornba vizsgálatra A himba elgörbült (a belső cső nem mozgatható) Hiányzik a rögzítőcsap (1.1) A sasszeg rögzítőcsapja hiányzik A rögzítő stift hiányzik (1.3) A daruemelő láncszeme elgörbült (4) A daruemelő láncszem (4) elhasználódásának / kopottságának mértéke > 8 % A daruemelő lánca (4) a megengedettnél (tűréshatár) hosszabbra nyúlt A himba emelőjének láncszemei elgörbültek (3) A himba emelőjének láncszeme (3) elhasználódott / kopott; mértéke > 8 % A himba emelőjének lánca (3) a megengedettnél (tűréshatár) hosszabbra nyúlt Nincs láncrövidítő (4.2) A láncrövidítő elgörbült vagy elhasználódott (4.2) Az akasztógyűrű elgörbült / elhasználódott / tönkrement (4.1) A himba emelőjének kombi horga elhasználódott / sérült Az összekötő szemek elhasználódtak / elkoptak / elgörbültek Cserélje ki a láncot Cserélje ki a láncot Cserélje ki a láncot Cserélje ki a láncot Cserélje ki a láncot Cserélje ki a láncot Cserélje ki Cserélje ki Cserélje ki Cserélje ki / 24
