1 SB támbak Egyoldali falzsaluzáshoz 8,75 m magasságig

2 02/2008 kiadás PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) info@peri.de Fontos figyelmeztetés: Termékeink alkalmazásakor figyelembe kell venni az egyes országokban érvényes biztonsági előírásokat. A kiadványban szereplő képek egy-egy építkezés pillanatnyi állapotát ábrázolják. Ezért különösen a biztonsági és a rögzítési részleteket illetően nem tekinthetők végleges állapotnak. A biztonsági előírásokat és a terhelési adatokat gondosan be kell tartani. A változtatások és eltérések egyedi statikai igazolást igényelnek. A fejlesztést szolgáló műszaki változtatások jogát fenntartjuk!

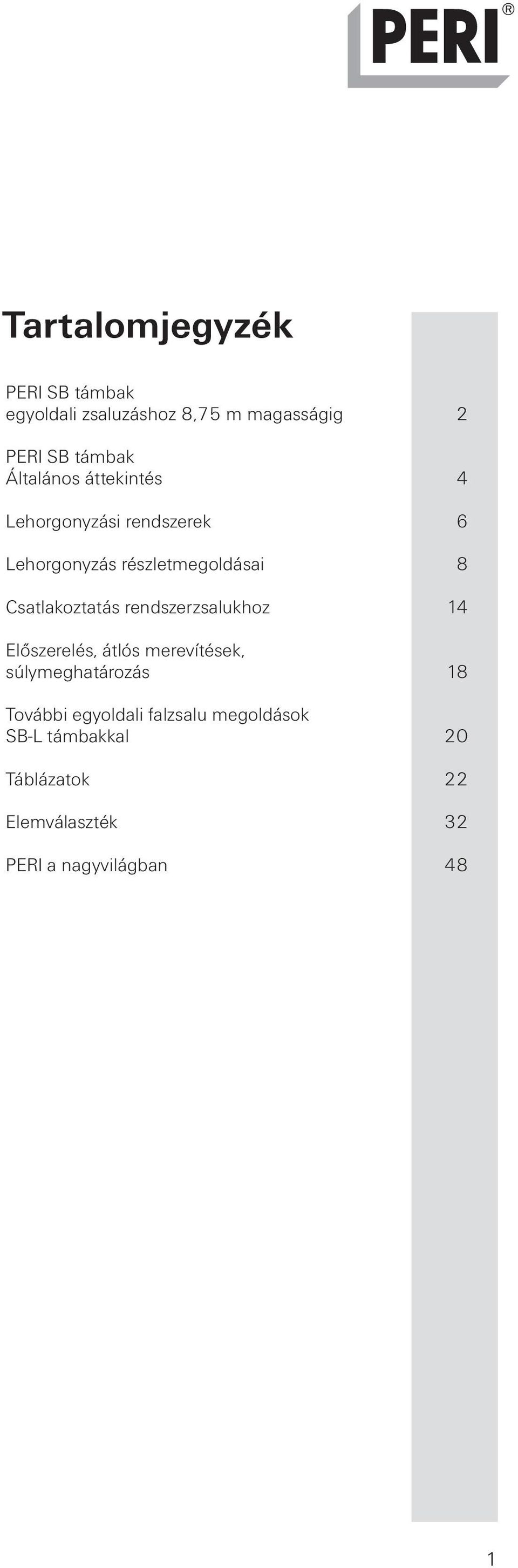

3 Tartalomjegyzék PERI SB támbak egyoldali zsaluzáshoz 8,75 m magasságig 2 PERI SB támbak Általános áttekintés 4 Lehorgonyzási rendszerek 6 Lehorgonyzás részletmegoldásai 8 Csatlakoztatás rendszerzsalukhoz 14 Előszerelés, átlós merevítések, súlymeghatározás 18 További egyoldali falzsalu megoldások SB-L támbakkal 20 Táblázatok 22 Elemválaszték 32 PERI a nagyvilágban 48 1

4 PERI SB támbak egyoldali zsaluzáshoz 8,75 m magasságig Az SB-A0, A, B, C támbakok különféle kombinációkban max. 8,75 m magasságig alkalmazhatók. 8,75 m-ig terjedő betonozási magasságok SB-A0, A, B, C támbakok használatával. Külön alkatrészek alkalmazása nélkül gyorsan összekapcsolható. A szükséges alkatrészek az alkalmazott támbak tartozékai. Célunk minden egyes elemnél a minél nagyobb kihasználtság elérése, ezért az A0, A, B, C támbakok többféle, eltérő magasságú összeállításban alkalmazhatók. Az egyes elemek méretei a teherautók, illetve konténerek raktér méreteihez igazodnak. Az SB-C támbak az SB-B támbakkal kombinálva 5,00 m-ig terjedő, míg az SB-A támbakkal 4,00 m-ig terjedő betonozási magasságot tesz lehetővé. Az SB-C támbakot egyszerűen 2 csap (tartozék) segítségével rögzítjük az SB-A vagy SB-B támbakokon. 2 SB-A és SB-B támbak-egységek PERI TRIO keretvázas zsaluval kombinálva, betonozási magasság 3,50 m.

5 A PERI egyoldali támbakok rendszerkapcsoló elemek használatával a PERI falzsalu-rendszerekkel (TRIO, DOMINO, VARIO, RUNDFLEX) összekapcsolva alkalmazhatók. Az SB-A0, A, B, C támbakok kapcsolata RUNDFLEX elemmel: SB-A,B,C csatlakozóval és K ékkel. Ezek az elemek ugyanazok, mint a VARIO-nál. 6,75 m max. betonozási magasság A, B és C támbakokkal és VARIO falzsaluval. Az egyoldali támbakokat a földön fekvő elemekre szereljük. A teherviselő kapcsolat következtében lehetővé válik a komplett egységként történő áthelyezés. Az SB-A0, A, B, C támbakoknál az erőbevezetés minden ponton biztosított. Az SB-A0, A, B, C egyoldali támbakok homlokoldali erős IPB profilja minden pontján biztosítja az erőátadást. Így a csatlakoztatás szempontjából a zsaluelem típusa (TRIO, DOMINO), vagy az acélhevederek magassági helyzete (VARIO, RUNDFLEX) lényegtelen. SB-B és C egyoldali támbakok TRIO keretes zsaluval, kompletten áthelyezhető egységként. 3

6 PERI SB támbak Általános áttekintés Alapvető tudnivalók: Meglevő falak, sziklák vagy pl. résfalak melletti egyoldali fal betonozásakor, a zsalu felületén keletkező teljes frissbeton nyomást az egyoldali támbakrendszeren keresztül megfelelő lehorgonyzással az alépítménybe kell vezetni. Szerkezet: A PERI egyoldali támbakok hegesztett acélszerkezetek. Hegesztés után a korrózió elleni védelem és könnyebb tisztítás érdekében a PERI támbakokat porszórt bevonattal látjuk el. Felhasználási terület: A PERI támbakokat egyoldali zsaluzáshoz használjuk (a fentiek szerint). E szokásos használat esetére a terhelési táblázatokban megtalálhatjuk a fellépő erők nagyságát (ld. táblázatok a oldalon). SB-B és C támbakok TRIO keretvázas zsaluval együtt, betonozási magasság 3,90 m. Figyelmeztetés: Egyéb, mint pl. a mellékelt ábrán mutatott, felhasználás esetén szükséges a mindenkori szerkezetre vonatkozó statikai számítás! PERI SB-2 támbak a pillérfej-zsaluzat alátámasztó szerkezeteként. Gombafej-zsaluzat, alátámasztó szerkezetként egyoldali támbakot alkalmazva. 4

7 Fellépő erők: A. Z húzóerő A fellépő erők alépítménybe történő levezetéséhez a PERI különböző lehorgonyzási rendszereket kínál. A horgonyzási rendszer kiválasztásakor döntő az egyoldali támbak lehorgonyzási pontjain fellépő húzóerők nagysága. P B Megengedett húzóerők a DIN szerint: Horgonyzási rendszer DW15 DW20 DW26 Megengedett terhelés 90 kn 150 kn 250 kn A lehorgonyzás támbakonként tipikusan 2 lekötő elemmel történik, így pl. DW 20 rendszer alkalmazása esetén a Z húzóerő megengedett értéke legfeljebb 2x150 kn = 300 kn lehet. Z V 1 V 2 B. V 1 és V 2 nyomóerők Betonozott alaplemez vagy alaptest esetén a fellépő V 1 és V 2 nyomóerők átadása általában gond nélkül biztosított. Figyelem! Ha a faltámaszokat födémeken (pl. mélygarázsoknál) használjuk, akkor a fellépő V 1 és V 2 nyomóerőket megfelelő alátámasztások alkalmazásával az alaplemezig vagy alaptestekig le kell vezetni. A helyszínen biztosítani kell a fellépő Z húzóerő és a V 1 és V 2 nyomóerők alépítményre történő átadását. Különösen figyelni kell a betonszilárdság és a vasalási hányad értékeire. PERI támbakok használatakor az alábbi pontokra különösen figyeljünk! 1. A szerkezet (pl. alaptest vagy alaplemez) képes legyen a fellépő húzó- és nyomóerők felvételére. Betonozás előtt ellenőrizni kell a szerkezet méretezését, és gondoskodni kell a lekötő elemek pozicionált elhelyezéséről. 2. Magától értetődően az egyoldali falzsalu másik oldalának (meglevő falazatok, munkatér határolás, sziklák, stb.) is fel kell tudni vennie a keletkező frissbeton nyomást. 3. A lehorgonyzáshoz használt bebetonozott DW feszítőacélokat nem szabad hegeszteni vagy hajlítani. 4. Más lehorgonyzási- vagy zsalurendszerek használatakor külön ellenőrizni kell az alkalmazás lehetőségét és a szerkezet állékonyságát. 5. A jelen ismertetőben leírtaktól eltérő kivitelezés mindig külön statikai számítást igényel. 5

8 Lehorgonyzási rendszerek DW 15, DW 20, DW 26 A lehorgonyzási rendszer választásakor döntő az egyoldali támbak horgonyzási pontján fellépő húzóerők nagysága. (ld. táblázatok: oldal) Figyelmeztetés: Az itt leírtaktól eltérő lehorgonyzási rendszerek alkalmazása esetén külön statikai számítás szükséges! 1. DW 15 lehorgonyzás SB lehorgonyzás átvezetővel Megengedett húzóerő a DIN szerint 2x90 kn = 180 kn Visszanyerhető horgonyelemek Elvesző horgonyelemek 1. Szárnyasanya DW SB-lehorgonyzó cikkszám: DW 15 cikkszám: SB lehorgonyzás átvezető, DSW cikkszám: Feszítőacél DW 15 cikkszám: Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) cikkszám: DW 15 lehorgonyzás SB-leszorító hevederrel Megengedett húzóerő a DIN szerint 2x90 kn = 180 kn 1. Talpas szárnyasanya 6. SB-lehorgonyzó DW 15 DW 15 cikkszám: cikkszám: SB horgonylemez DW 26 cikkszám: SB-leszorító heveder 55 cikkszám: vagy SB-leszorító heveder 235 cikkszám: vagy tetszőleges acélheveder legalább U 100-as profilokból 4. Feszítőacél DW15 cikkszám: Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) cikkszám:

9 Visszanyerhető horgonyelemek Elvesző horgonyelemek 3. DW 20 lehorgonyzás Megengedett húzóerő a DIN szerint 2x150 kn = 300 kn 1. Szárnyasanya DW Feszítőacél DW 20 cikkszám: cikkszám: Alátétlemez DW Csavarmenetes 120 x 120 x 20 tányér 20 cikkszám: cikkszám: SB horgonylemez DW 26 cikkszám: SB-leszorító heveder 55 cikkszám: vagy SB-leszorító heveder 235 cikkszám: Feszítőacél DW 20 cikkszám: Feszítőacél toldó DW 20-DW 20 (SW 36/110 hatlapú anya) cikkszám: DW 26 lehorgonyzás Megengedett húzóerő a DIN szerint 2x250 kn = 500 kn 1. Hatlapú csavaranya 6. Feszítőacél DW26 DW 26, SW 46/80 cikkszám: cikkszám: Csavarmenetes 2. SB horgonylazító- tányér 26 lemez DW 26 cikkszám: cikkszám: SB-leszorító heveder 55 cikkszám: vagy SB-leszorító heveder 235 cikkszám: Feszítőacél DW 26 cikkszám: Feszítőacél toldó DW 26-DW 26 (SW 46/150 hatlapú anya) cikkszám:

10 A PERI SB támbak lehorgonyzása Szakszerű és egyszerű horgonybeépítés a méretpontos betonszerkezet érdekében SB-lehorgonyzó előtét eltávolítása 70 mm kulcsnyílású villáskulccsal (cikkszám: ). A PERI a V-horgonytartóval és az SB-lehorgonyzó előtéttel lehetővé teszi a lehorgonyzó elemek pontos 45 -os szögben történő elhelyezését. Ez a biztonságos teherátadást és ezáltal a támbakok és zsaluzat legnagyobb stabilitást biztosítja. A V-horgonytartóval és SB-lehorgonyzó előtéttel szerelt lehorgonyzó-rendszer gazdasági előnyei az alábbiak: a toldóanyákból csak minimális készlet szükséges a feszítőacélokat nem kell levágni a feszítőacélok visszanyerhetők A lehorgonyzás a vasaláson dróttal és fogóval egyszerűen rögzíthető. Munkamenet elvesző horgonyrúddal Elvesző horgonyrúd Egyszerű szerszámok: toldószárkulcs és villáskulcs 1. A lehorgonyzás beépítése V-horgonytartóval és SB-lehorgonyzó előtéttel. 2. Az SB-lehorgonyzó előtét eltávolítása a 70-es villáskulccsal. 3. A toldóanya és a toldószár felcsavarása. 4. Betonozás után a toldószárat és a toldóanyát eltávolítjuk és a megmaradt lyukat betöltjük. Munkamenet visszanyerhető horgonyrúddal Figyelmeztetés: Az SB-lehorgonyzó előtét eltávolítása után ellenőrizni kell, hogy a lehorgonyzó rúd szilárdan csatlakozik-e a csavarmenetes tányérhoz. Visszanyerhető horgonyrúd 1. A lehorgonyzás beépítése V-horgonytartóval és SB-lehorgonyzó előtéttel. 2. Az SB-lehorgonyzó előtét eltávolítása a 70-es villáskulccsal. 3. A toldóanya és a toldószár felcsavarása. 4. Betonozás után a toldószárat és a toldóanyát eltávolítjuk. 5. A toldószárkulccsal kicsavarjuk a DW 20/26 horgonyrudat és a megmaradt lyukat betöltjük. 8

11 Táblázatos áttekintés Elem Cikkszám Tömeg Elnevezés Újra [kg] használható DW 15 változat DW 15 feszítőacéllal a ,44 DW 15 V-horgonytartó b ,45 SB-lehorgonyzó DW 15 előtét a b c ,37/m PVC távtartó cső érdes, 32 mm L=3,0 m d ,45/m DW 15 feszítőacél, egyedi hossz e ,60 Csavarmenetes tányér 15 Alkatrészek a támbak használatához e c d ,42 Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) ,45/m DW 15 feszítőacél, egyedi hossz DW 15 változat SB-lehorgonyzó DW 15-tel a ,44 DW 15 V-horgonytartó b ,45 SB-lehorgonyzó DW 15 előtét a b d ,50 SB-lehorgonyzó DW Alkatrészek a támbak használatához ,42 Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) d ,45/m DW 15 feszítőacél, egyedi hossz DW 20 változat DW 20 feszítőacéllal a ,42 DW 20 V-horgonytartó b b ,46 SB-lehorgonyzó DW 20 előtét c ,48/m PVC távtartó cső érdes, 42 mm L=3,0 m a d ,56/m DW 20 feszítőacél, egyedi hossz e ,70 Csavarmenetes tányér 20 c d 90 Alkatrészek a támbak használatához ,65 Feszítőacél toldó DW 20-DW 20 (SW 36/110 hatlapú anya) e ,56/m DW 20 feszítőacél, egyedi hossz DW 26 változat DW 26 feszítőacéllal a ,43 DW 26 V-horgonytartó b b ,47 SB-lehorgonyzó DW 26 előtét c ,48/m PVC távtartó cső érdes, 42 mm L=3,0 m a d ,48/m DW 26 feszítőacél, egyedi hossz e ,20 Csavarmenetes tányér 26 c d 90 Alkatrészek a támbak használatához ,40 Feszítőacél toldó DW 26-DW 26 (SW 46/150 hatlapú anya) e ,48/m DW 26 feszítőacél, egyedi hossz 9

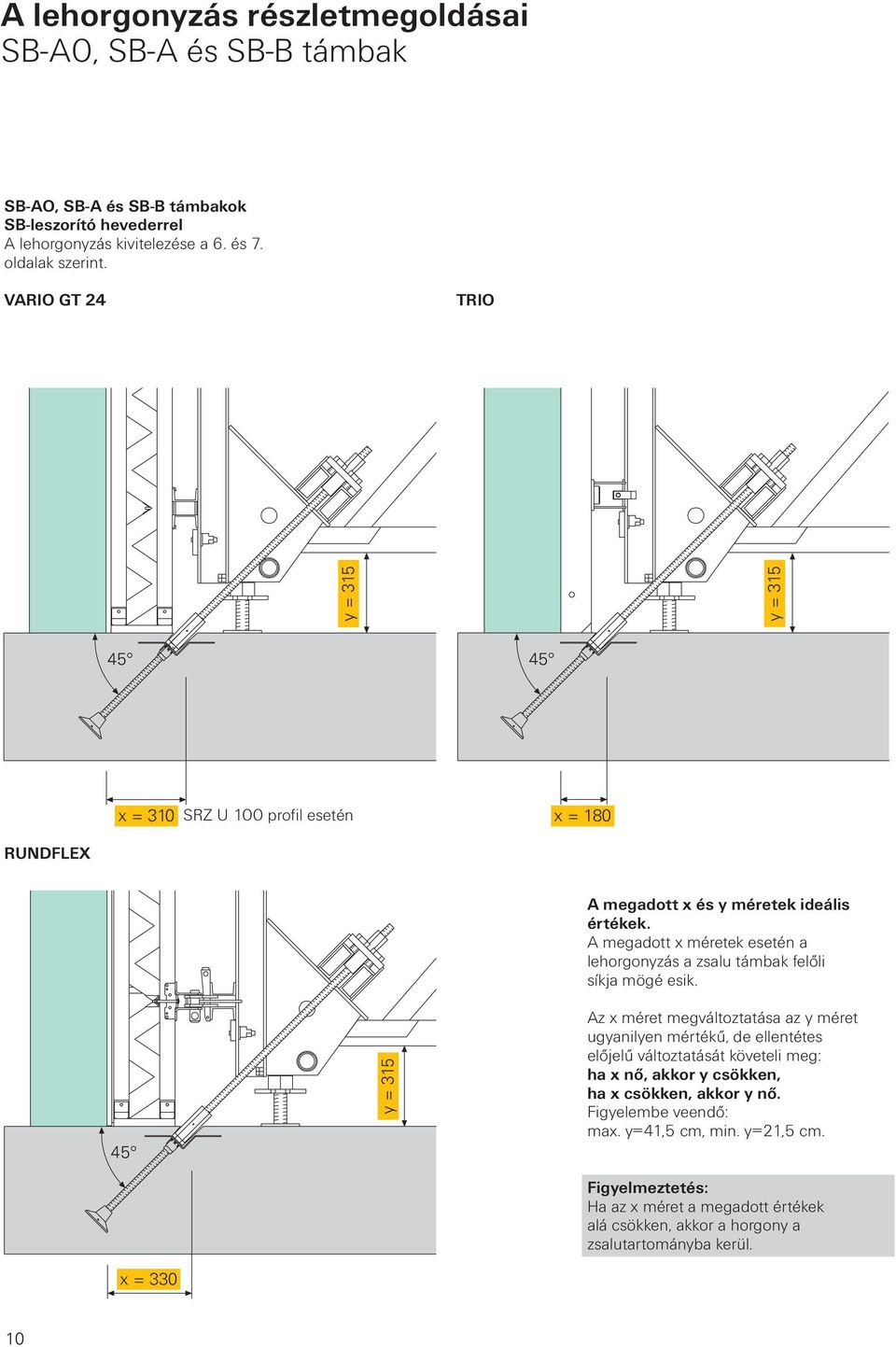

12 A lehorgonyzás részletmegoldásai SB-A0, SB-A és SB-B támbak SB-AO, SB-A és SB-B támbakok SB-leszorító hevederrel A lehorgonyzás kivitelezése a 6. és 7. oldalak szerint. VARIO GT 24 TRIO y = 315 y = x = 310 SRZ U 100 profil esetén x = 180 RUNDFLEX A megadott x és y méretek ideális értékek. A megadott x méretek esetén a lehorgonyzás a zsalu támbak felőli síkja mögé esik. 45 y = 315 Az x méret megváltoztatása az y méret ugyanilyen mértékű, de ellentétes előjelű változtatását követeli meg: ha x nő, akkor y csökken, ha x csökken, akkor y nő. Figyelembe veendő: max. y=41,5 cm, min. y=21,5 cm. x = 330 Figyelmeztetés: Ha az x méret a megadott értékek alá csökken, akkor a horgony a zsalutartományba kerül. 10

13 SB-B támbak lehorgonyzás átvezetővel A DW 15 horgonyrendszer kivitelezése a 6. oldal szerint. VARIO GT 24 TRIO y = 225 y = x = 270 SRZ U 100 profil esetén x = 160 RUNDFLEX A megadott x és y méretek ideális értékek. A megadott x méretek esetén a lehorgonyzás a zsalu támbak felőli síkja mögé esik. y = 315 Figyelmeztetés: Az x méret változtatásakor figyelembe kell venni, hogy VARIO és TRIO alkalmazása esetén az y méret már a határtartományban van (min y=21,5 cm). 45 Egyébként a 6. oldalon leírtak szerint! x =

14 A lehorgonyzás részletmegoldásai SB-1 és SB-2 támbak SB-1 támbak lehorgonyzás átvezetővel vagy SB-leszorító hevederrel A lehorgonyzás kivitelezése a 6. oldal szerint. GT 24 VARIO TRIO y = 240 y = x = 120 SRZ U 100 profil esetén x = 160 RUNDFLEX A 12. és 13. oldalon megadott x és y méretek ideális értékek, illetve RUNDFLEX és VARIO esetén szerkezetileg megszabott méretek. y = 240 Figyelmeztetés: Az x méret változtatásakor mindig figyelembe kell venni y maximális értékeit, valamint a rögzítési pontokat a támbakon. 45 x =

15 SB-2 támbak SB-leszorító hevederrel A lehorgonyzás kivitelezése a 6. és 7. oldalak szerint. GT 24 VARIO TRIO x = 270 y= 270 y = x = 90 SRZ U 100 profil esetén x = 160 RUNDFLEX 45 x =

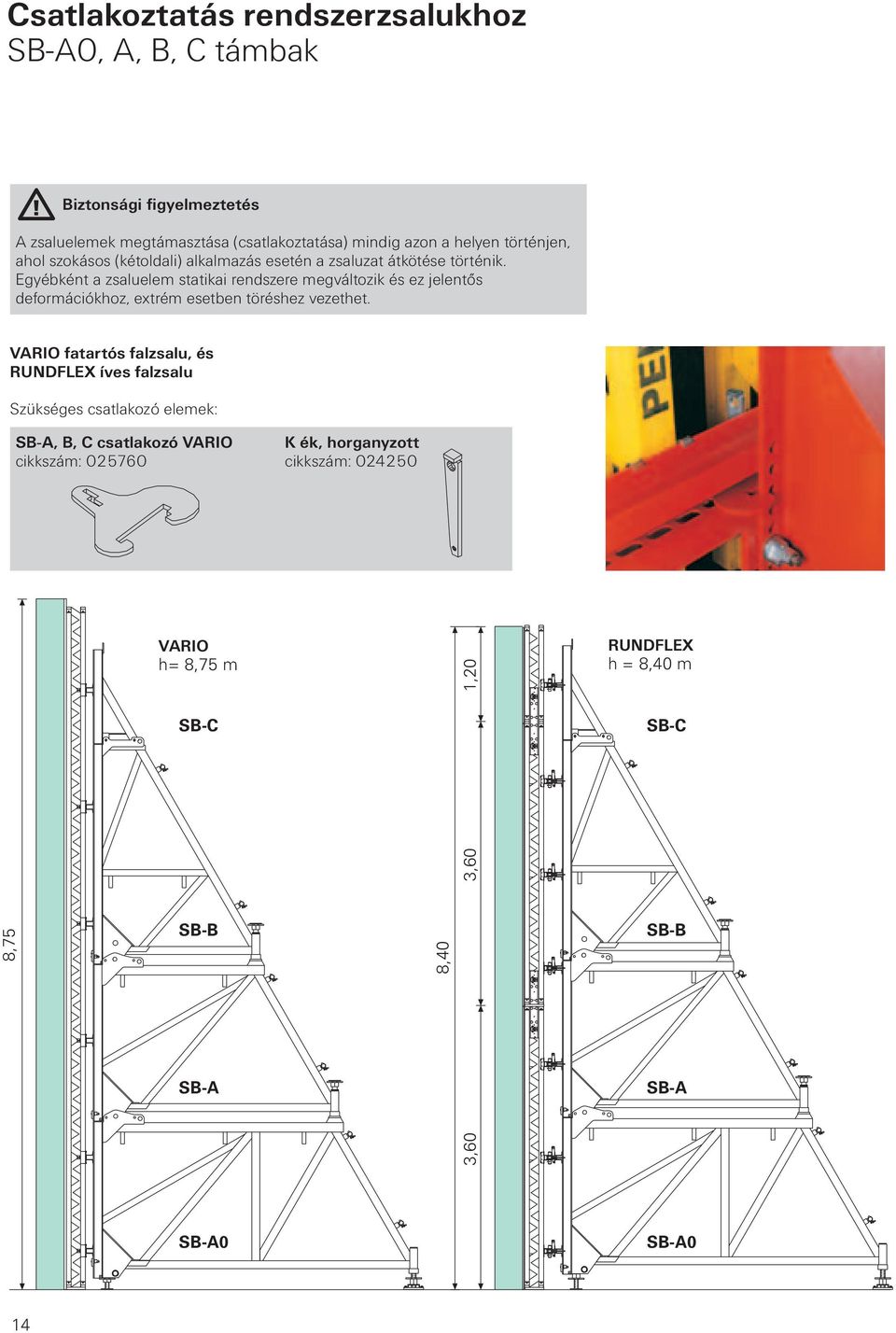

16 Csatlakoztatás rendszerzsalukhoz SB-A0, A, B, C támbak Biztonsági figyelmeztetés A zsaluelemek megtámasztása (csatlakoztatása) mindig azon a helyen történjen, ahol szokásos (kétoldali) alkalmazás esetén a zsaluzat átkötése történik. Egyébként a zsaluelem statikai rendszere megváltozik és ez jelentős deformációkhoz, extrém esetben töréshez vezethet. VARIO fatartós falzsalu, és RUNDFLEX íves falzsalu Szükséges csatlakozó elemek: SB-A, B, C csatlakozó VARIO K ék, horganyzott cikkszám: cikkszám: ,75 VARIO h= 8,75 m SB-C SB-B SB-A 8,40 3,60 3,60 1,20 RUNDFLEX h = 8,40 m SB-C SB-B SB-A SB-A0 SB-A0 14

17 TRIO keretvázas falzsalu Szükséges csatlakozó elemek: ø 19x165 SB csap, horg. cikkszám: SB-A,B,C csatlakozó TRIO, DOMINO cikkszám: A zsaluzatok magasításakor figyelembe kell venni az adott rendszerre vonatkozó, a PERI által megadott adatokat. 8,70 2,70 2,70 2,70 0,60 Álló TRIO elemek h = 8,70 m SB-C SB-B SB-A 8,40 2,40 2,40 2,40 1,20 Fekvő TRIO elemek h = 8,40 m SB-C SB-B SB-A SB-A0 SB-A0 15

18 Csatlakoztatás rendszerzsalukhoz SB-1, SB-2 támbak VARIO fatartós falzsalu RUNDFLEX íves falzsalu Szükséges csatlakozó elemek: TRIO keretvázas falzsalu Szükséges csatlakozó elemek: SB lekötés TRIO, VARIO, RUNDFLEX, horg. cikkszám: SB-1,2 csatlakoztató elem -TRIO, DOMINO cikkszám: ø 19x165 SB csap, horg. cikkszám: VARIO h = 3,60 m TRIO h = 2,40 m, 2,70 m, vagy 3,30 m TRIO h = 3,60 m Deszka (3x14 cm) elcsúszás elleni védelemhez 3,60 SB-1 2,40-2,70-3,30 SB-1 SB-1 RUNDFLEX h = 3,00 m Támbak csatlakozás részlete Alaprajz Oldalnézet Feszítőacél DW 15 L min = 60 cm Fabetét 10x20 TAR 85 kiegyenlítő heveder cikkszám: SB-1 3,00 3,60 SB-1 Feszítőhorog fej DW15 cikkszám: TAR 85 kiegyenlítő heveder cikkszám:

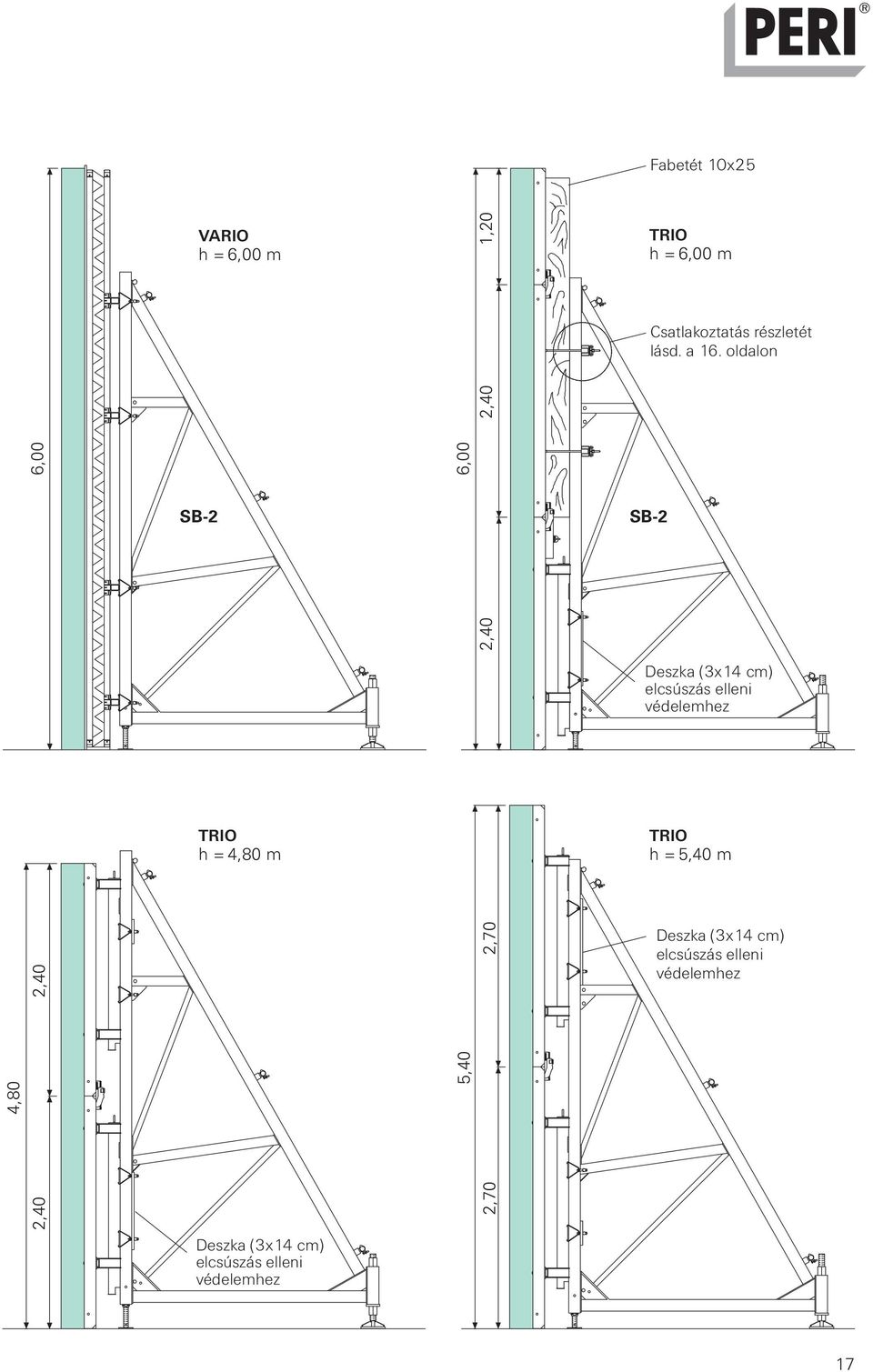

19 Fabetét 10x25 4,80 6,00 2,40 2,40 VARIO h = 6,00 m SB-2 TRIO h = 4,80 m 5,40 6,00 2,70 2,70 2,40 2,40 1,20 TRIO h = 6,00 m Csatlakoztatás részletét lásd. a 16. oldalon SB-2 Deszka (3x14 cm) elcsúszás elleni védelemhez TRIO h = 5,40 m Deszka (3x14 cm) elcsúszás elleni védelemhez Deszka (3x14 cm) elcsúszás elleni védelemhez 17

20 Előszerelés, átlós merevítések, súlymeghatározás Előszerelés SB-A, B, C támbakok szerelése fekvő TRIO-elemekre. A faltámaszok és a zsaluelemek összeszerelését praktikusan fekvő helyzetű elemekkel végzzük. A csatlakoztatáshoz szükséges alkatrészeket a oldalakon, valamint az elemválasztékot ismertető részben adtuk meg. A támbakoknak a zsalutáblákra történő szereléséhez minden esetben daru szükséges. Az SB-A0, A, B, C támbakokat a betonozási magasságtól függően önállóan, vagy összeszerelve, magasított egységekként alkalmazzuk. SB-A0, A, B, C támbakok előszerelése SB-C SB-C SB-C 2 db ø 25x180 csap (FS 4/1 rugós biztosítókkal együtt) az SB-C támbak tartozéka. SB-A vagy SB-A0 2 db ø 50x150 csap (FS 8/1 rugós biztosítókkal együtt) az SB-B támbak tartozéka. SB-B SB-B 2 db ø 50x150 csap (FS 8/1 rugós biztosítókkal együtt) az SB-A támbak tartozéka. SB-A SB-A SB-A0 Figyelmeztetés: Az SB-A0 és SB-A, valamint az SB-A és SB-B támbakok páronkénti összeépítésénél az SB-A, illetve SB-B támbakokon található hátsó támasztóorsót (TR 60x90) ki kell szerelni. Szintén kiszerelendő az elülső orsó (TR 50x8), amelyet viszont a hátsó oldalon felülről az SB-A, illetve SB-B támbakon keresztül az SB-A0, illetve SB-A támbakba becsavarunk. Az SB-A0, illetve SB-A támbakon e célra be egy elveszíthetetlen hatlapú anya található. 18

21 Átlós merevítések A szükséges átlós merevítésekhez ø 48,3x3,2-es állványcsöveket és DK 1 48/48-as forgó csőbilincseket használunk. Lehetséges átlós merevítések az SB-A0, A, B, C támbakon Daruzás Biztonsági figyelmeztetés Nagyobb egységek daruval történő emelésekor mindig a támbakok erre a célra szolgáló emelési pontjait használjuk és vegyük figyelembe ezek maximális teherbírását! (lásd az Elemválaszték fejezetet). Tilos az elem daru segítségével történő elválasztása a betonfelületről! Egyszerűsített súlyáblázat SB-A0, A, B, C és SB-1, 2 támbakok merevített, daruzható egységeihez (támbakpárokhoz). Egység SA-A0 SA-A SA-B SA-A, C SA-A, B SA-B, C SA-A, B, C SA-A0,A, B, C Súly / egység* 850 kg 650 kg 550 kg 750 kg 1200 kg 650 kg 1300 kg 2100 kg SB-1 SB kg 780 kg *Két támbakot és átlós kitámasztásokat tartalmazó egységek, lehorgonyzás nélkül. Az egyszerűség kedvéért a zsalutáblák súlyát 60 kg/m 2 értékkel vesszük figyelembe. A számított értéket hozzá kell adni az egyes egységek súlyához. A oldalakon található táblázatokban találhatjuk az SB-A0, A, B, C támbakoknál szükséges átlós merevítéseket. 19

22 További egyoldali falzsalu megoldások SB-L támbakkal Az SB-L támbakot kézi zsaluzási munkákhoz (pl. fedett terek beépítése, felújítási munkák) és daru nélküli építkezésekre tervezték. A standard elemekből kialakított támbak 2,70 m magasságú egyoldali falak betonozását teszi lehetővé. Lehorgonyzás részlete TRIO rendszerrel SB lehorgonyzás átvezető, DSW Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) SB-lehorgonyzó DW 15 Metszet DOMINO rendszerrel Alaprajz Távtartó a csapok és csavarorsók illesztéséből eredő mozgások elkerülésére. SRZ 245 heveder, U 120 profil SLS 140/240 menetes támasz, SBL DOMINO e = 1,0 m TRIO e = 0,9 m h = 2,50 m 1,97 SB-L horgonykonzol Erőábra f Terhelési táblázat Megengedett betonnyomás = A beton hidrosztatikus nyomása SB-L alsó támasz F RS DOMINO h = 2,50 m e = 1,00 m Z [kn] V 1 [kn] V 2 [kn] F RS [kn] f [mm] 110,0 33,2 42,9 52, SB-L láblemez RS Z V 1 V 2 TRIO h = 2,70 m e = 0,90 m 115,0 30,5 49,5 60,0 3 20

23 SKS támbakkal Kúszott egyoldali fal első üteme (indító) az SKS rendszer szabványelemeiből (függőleges támaszheveder és kitámasztó) kialakított egyoldali támbakkal és a rászerelt falzsaluval zsaluzható. A lehorgonyzás elemein kívül az egyetlen kiegészítő tartozék: az SKS vízszintes támaszheveder. Egyoldali zsaluzás SKS támbakkal. Metszet SKS 90 betonozó állvány Lehorgonyzás részlete SKS függőleges támaszheveder kivitele a zsaluzási magasságnak megfelelően SKS kitámasztó az SKS függőleges támaszhevedertől függően SKS vízszintes támaszheveder 45 SKS függőleges támaszheveder Szárnyasanya DW 15 SB lehorgonyzás átvezető, DSW SKS vízszintes támaszheveder Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya) SB-lehorgonyzó DW 15 1,

24 SB támbak SB-1, SB-2 SB-1 f Ajánlott a támbakot a számított alakváltozás 2 /3 -ával a betonozandó fal felédönteni. P B A táblázatokban szereplő értékek 1,25 m hatásszélességre vonatkoznak. Z SB-2 P B Z V 1 V 2 f V 1 V 2 SB-1 SB-2 Betonozási Friss- Összes Támaszerők Alakváltozás magasság beton- horgonyh B [m] nyomás erő V 1 V 2 f [kn/m 2 ] Z [kn] [kn] [kn] [mm] , , , , , Betonozási Friss- Összes Támaszerők Alakváltozás magasság beton- horgonyh B [m] nyomás erő V 1 V 2 f [kn/m 2 ] Z [kn] [kn] [kn] [mm] , , , , , , , , , , , ,

25 SB támbak SB-A0, A, B, C Alkalmazási példa, Reakcióerő számítás Alkalmazási példa Alkalmazás:betonozási magasság h B = 5,50 m Frissbetonnyomás: P B = 60 kn/m 2 Kombináció: A+B támbak (3. táblázat) Elemszélesség: b = 2,70 m Hatásszélesség: e = 2,70 : 2 = 1,35 m 3. táblázat szerint megengedett e=1,39 m > tényleges e=1,35 m Merevítés.A és B jelű keresztmerevítéssel. A zsaluegység áthelyezése előtt a C jelű átlós merevítés pótlólag felszerelendő! Reakcióerő számítás f tényleges Hatásszélesség e Értékek a 3. táblázatból Z = 1,35 m 365 kn/m = 493 kn V 1 = 1,35 m 80 kn/m = 108 kn V 2 = 1,35 m 178 kn/m = 240 kn f = 1,35 m 9 mm/m = 12 mm P B Ajánlott a támbakot a számított alakváltozás 2 /3 -ával előredönteni. A számított reakcióerőket biztonságosan be kell vezetni a meglevő alapozásba. Z V 1 V 2 Figyelem: A VARIO falzsaluzat és az SB-A, B, C támbakok együttes használatakor az SRZ hevederek elhelyezése tetszőleges lehet. 23

26 SB támbak Kombináció: A0+A+B+C Betonozási magasság 6,75 és 8,75 m között 1. táblázat Szükséges állványcső merevítés betonozásnál, mozgatásnál és a zsaluegység daruval történő áthelyezésénél. D keresztmerevítés B keresztmerevítés A keresztmerevítés 2x C átlós merevítés Betonozási Friss- megengedett Z/támbak V 1 /támbak V 2 /támbak f magasság beton- hatásszélesség [kn/m] [kn/m] [kn/m] alakváltozás a h B [m] nyomás támbakonként támbak tetején P B [kn/m 2 ] e [m] [mm/m] 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

27 SB támbak Kombináció: A+B+C Betonozási magasság 5,50 és 6,75 m között 2. táblázat B keresztmerevítés B keresztmerevítés A keresztmerevítés A keresztmerevítés C átlós merevítés Szükséges állványcső merevítés betonozásnál. Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megengedett Z/támbak V 1 /támbak V 2 /támbak f magasság beton- hatásszélesség [kn/m] [kn/m] [kn/m] alakváltozás a h B [m] nyomás támbakonként támbak tetején P B [kn/m 2 ] e [m] [mm/m] 40 1, , , , , , , , , , , , , , , , , , , , , , , , , ,

28 SB támbak Kombináció: A+B Betonozási magasság 3,75 és 6,00 m között 3. táblázat B keresztmerevítés B keresztmerevítés A keresztmerevítés A keresztmerevítés C átlós merevítés Szükséges állványcső merevítés betonozásnál. Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megen- Z/támbak V 1 /támbak V 2 /támbak f Az x-el jelölt magasság beton- gedett [kn/m] [kn/m] [kn/m] alakváltozás esetekben h B [m] nyomás hatás- a támbak e 1,35 m P B [kn/m 2 ] szélesség tetején hatásszélességnél a támbakon- [mm/m] B keresztmerevítés ként betonozáskor e [m] elhagyható 40 2, x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 5, , x 60 1, x 40 2, x 5, , x 60 1, x 40 1, , , , , , , , , , , ,

29 SB támbak Kombináció: B+C Betonozási magasság 3,75 és 5,00 m között 4. táblázat B keresztmerevítés B keresztmerevítés D átlós merevítés Szükséges állványcső merevítés betonozásnál. Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megen- Z/támbak V 1 /támbak V 2 /támbak f Az x-el jelölt magasság beton- gedett [kn/m] [kn/m] [kn/m] alakváltozás esetekben h B [m] nyomás hatás- a támbak e 1,35 m P B [kn/m 2 ] szélesség tetején hatásszélességnél a támbakon- [mm/m] B keresztmerevítés ként betonozáskor és e [m] mozgatáskor elhagyható* 40 2, x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 1, x 4, , , , , , , , , , , *Amennyiben a támbakokat daruval helyezzük át, akkor vagy a B keresztmerevítés, vagy a D átlós merevítés felszerelendő! 27

30 SB támbak Kombináció: A+C Betonozási magasság 2,75 és 4,00 m között 5. táblázat Az A+C kombináció esetén betonozáskor nem szükséges keresztmerevítés. C átlós merevítés Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megengedett Z/támbak V 1 /támbak V 2 /támbak f magasság beton- hatásszélesség [kn/m] [kn/m] [kn/m] alakváltozás a h B [m] nyomás támbakonként támbak tetején P B [kn/m 2 ] e [m] [mm/m] 40 3, , , , , , , , , , , , , , , , , , , , , , , ,

31 SB támbak Kombináció: B Betonozási magasság 2,50 és 4,00 m között 6. táblázat Betonozáskor az SB-B támbak alkalmazásakor csak 3,75 m magasságtól válik szükségessé egy keresztmerevítés beépítése (lásd táblázat). B keresztmerevítés D átlós merevítés Szükséges állványcső merevítés betonozásnál. Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megen- Z/támbak V 1 /támbak V 2 /támbak f Betonozáskor magasság beton- gedett [kn/m] [kn/m] [kn/m] alakváltozás 1,35 m-nél nagyobb h B [m] nyomás hatás- a támbak hatásszélességnél P B [kn/m 2 ] szélesség tetején az x-el jelölt támbakon- [mm/m] esetekben B ként keresztmerevítést e [m] kell felszerelni 40 3, , , , , , , , , , , , , , , , , , , , , x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 29

32 SB támbak Kombináció: A Betonozási magasság 2,50 és 3,00 m között 7. táblázat Az SB-A támbak alkalmazása esetén betonozáskor nem szükséges a keresztmerevítés. C átlós merevítés Szükséges állványcső merevítés mozgatásnál és a zsaluegység daruval történő áthelyezésénél. Betonozási Friss- megengedett Z/támbak V 1 /támbak V 2 /támbak f magasság beton- hatásszélesség [kn/m] [kn/m] [kn/m] alakváltozás a h B [m] nyomás támbakonként támbak tetején P B [kn/m 2 ] e [m] [mm/m] 40 3, , , , , , , , , , , ,

33 31

34 SB-A0, A, B, C támbak és tartozékai Súly kg Cikkszám SB-A0 támbak 408, ø 50x150 csappal és FS 8 rugós biztosítóval (1x), 48 mm-es csavaros csőbilinccsel (2x), hátsó TR 60x9 támasztóorsóval (1x), elülső TR 50x8 orsóval (1x), zsalupozicionálóval (1x) együtt. x részlet ➀ emelési pont ø ø 26 ø 51 ø ø 50x150 csap, horg. cikkszám: FS 8 rugós biztosító DIN 11024, horg. cikkszám: y részlet A zsalupozicionáló elforgatással 1 cm-es raszterben állítható x Zsalupozicionáló cikkszám: Bütykös anya, horg. cikkszám: Beállító anya, cikkszám: Orsótalp, cikkszám: min 215 max y TR 60x9/43 támasztóorsó komplett, cikkszám: Emelési pont teherbírása Tartozék: ➀: 1200 kg lemeznyelvenként Villáskulcs SB-hez, kulcsnyílás: 80 mm 3, az emelőkötél függőlegestől való eltérése 15 esetén 90 8x40 = 320 SB-C támbak 49, ø 25x180 csappal és FS 4/1 rugós biztosítóval (2x) együtt IPB 120 Emelési pont ø ø 25 x 180 FS 4/1 Emelési pont teherbírása: kg az emelőkötél függőlegestől való eltérése 15 esetén kg függőleges húzásnál

35 Súly kg Cikkszám SB-A faltámasz 325, mm-es csavaros csőbilinccsel (2x), hátsó TR 60x9 támasztóorsóval (1x), elülső TR 50x8 orsóval (1x), zsalupozicionálóval (1x) együtt. x részlet ø 26 ø 51 ø 26 ➀ emelési pont ø x ø y részlet A zsalupozicionáló elforgatással 1 cm-es raszterben állítható y 8x40 = Beállító anya, cikkszám: Orsótalp, cikkszám: min 215 max Emelési pont teherbírása Tartozék: ➀: 1200 kg lemeznyelvenként Villáskulcs SB-hez, kulcsnyílás: 80 mm 3, az emelőkötél függőlegestől való eltérése 15 esetén SB-B támbak 279, ø 50x150 csappal és FS 8 rugós biztosítóval (1x), 48 mm-es csavaros csőbilinccsel (2x), hátsó TR 60x9 támasztóorsóval (1x), elülső TR 50x8 orsóval (1x), zsalupozicionálóval (1x) együtt. x 660 ➁ emelési pont 55 x részlet ø 26 ➀ emelési pont ø y x40 = y részlet A zsalupozicionáló elforgatással 1 cm-es raszterben állítható ø min 215 max Zsalupozicionáló cikkszám: Bütykös anya, horg. cikkszám: ø 50x150 csap, horg. cikkszám: FS 8 rugós biztosító DIN 11024, horg. cikkszám: Zsalupozicionáló cikkszám: Bütykös anya, horg. cikkszám: Beállító anya, cikkszám: Orsótalp, cikkszám: Emelési pontok teherbírása: ➀:1200 kg lemeznyelvenként Tartozék: ➁: 700 kg lemeznyelvenként Villáskulcs SB-hez, kulcsnyílás: 80 mm 3, az emelőkötél függőlegestől való eltérése 15 esetén 33

36 Súly kg Cikkszám TR 60x9/43 támasztóorsó 28, SB-A és SB-B támbakhoz, kulcsnyílás: 80 mm SW SB-A,B,C csatlakozó TRIO, DOMINO 9, Átkötési helyenként 1 darab 117 ø B bütykös anya 50 Tartozék: ø 19x165 csap, horg. 0, (csatlakozásonként 1 darab) SB-A, B, C csatlakozó VARIO 1, VARIO SRZ U 100, illetve U 120 hevederek csatlakoztatására SB-A,B,C támbakokhoz ékpozíció SRZ U Tartozék: K ék, horg. 0, (csatlakozónként 1 darab) ékpozíció SRZ U SB-A,B mozgató görgő 28, SB-A, SB-B támbak mozgatásához Teherbírás: 1,2 t 34

37 SB 1, SB 2 támbak és tartozékai Súly kg Cikkszám SB 1 támbak 143, mm-es csavaros csőbilinccsel (2x), TR 48x10 orsóval (2x) TR 48x10 anyával (2x) és láblemezzel együtt. Hátsó orsó Súly kg 1 PD 8 L=1160/800 orsó, horg PD 8 állítóanya PD 8 talplemez ø 16x65/86 csap, horg FS 4/1 rugós biztosító, horg ø 32 Elülső orsó, komplett L=400 orsó, horg PD 8 állítóanya PD 8 talplemez ø 16x65/86 csap FS 4/1 rugós biztosító, horg x60 feszítőhüvely Emelési pont teherbírása: 1500 kg az emelőkötél függőlegestől való eltérése 15 esetén (GT 24) 45 TR 48 x 10 ø ø mm-es csavaros csőbilincs min 145 max 305 min 145 max 510 SB 2 faltámasz 360, mm-es csavaros csőbilinccsel (3x) TR 60x9 hatlapú anyával (2x) ellátott TR 60x9 orsóval (1x) együtt mm-es csavaros csőbilincs Súly kg Hátsó orsó komplett TR 60x9 hatlapú anya Elülső orsó komplett egyedi alkatrészeit lásd SB (GT 24) 1184 (GT 24) SW (GT 24) TR 60 x min 85 max min 170 max 360 Tartozék: Villáskulcs SB-hez, kulcsnyílás: 80 mm 3,

38 Súly kg Cikkszám SB-1,2 csatlakoztató elem -TRIO, DOMINO 49, Egyoldali falzsaluzáshoz SB-1 és 2 támbakkal ø ø 35 min 1270 max 1650 Emelési pont teherbírása: 1000 kg az emelőkötél függőlegestől való eltérése 15 esetén Tartozék: ø 19x165 SB csap, horg. (2x) 0, SB lekötés TRIO, VARIO, RUNDFLEX, horg. (2x) 2, ø 19x165 SB csap, horg. 0, ø 19 x 165 ø cm vastag zsaluelemekhez. SB lekötés TRIO, VARIO, RUNDFLEX, horg. 2, Az SB és SB támbakok gyors rögzítésére U 100, U 120 és U 140 profilú SRZ hevederhez ill. SB-1,2 csatlakoztató elemhez. M (U100) 162 (U120) 172 (U140) Kulcsnyílás: 22 mm 36

39 6 SB-L támbak Súly kg Cikkszám SB-L horgonykonzol 11, ø 20x140 csappal és FS 4/1 rugós biztosítóval együtt ø Tartozék: VARIO kiegyenlítő tárcsa 20, horg. (4x) 0, Hatlapfejű csavar ISO 4014 M20x , horg. (2x) 0, Hatlapú anya ISO 4032 M20-8, horg. (2x) 0, ø 20 x 140 FS 4/1 SRZ 245 heveder 52, Profil U100 W y =82,4cm 3 I y =412cm 4 60 ø 6 ø 9 52 Hevedervég-részlet x 60 = SB-L alsó támasz L=740 mm 5, ø 21 SLS 140/240 menetes támasz, SBL 24, Speciális hídépítési teherviselő elem. Megengedett terhelés: 70 kn Ez az érték SRZ U100 hevederrel összekapcsoltan érvényes. (Lásd a részletrajzot!) Hatlapú anya ISO 4032 M20-8, horg. Cikkszám: SRZ heveder részlet Hatlapfejű csavar ISO 4014 M20x , horg. Cikkszám: x VARIO kiegyenlítő tárcsa 20, horg. Cikkszám: min max ø ø 89 SB-L láblemez RS 1000, horg. 4, ø 20x140 csappal és FS 4/1 rugós biztosítóval együtt (2x) ø 20x ø ø 21 37

40 DW 15 lehorgonyzás Súly kg Cikkszám SB-lehorgonyzó DW 15 2, Nem hegeszthető! Minősítés figyelembe veendő! 230 Megengedett terhelés DIN szerint: 2 x 90 kn a betonszilárdságtól és a beépítési mélységtől függően DW R Feszítőacél toldó DW 15-DW 15 (SW 30/108 hatlapú anya), horg. 0, Nem hegeszthető! Megengedett terhelés DIN szerint: 90 kn SW 30 DW Feszítőacél DW 15, egyedi hossz 1,44/m Minősítés figyelembe veendő! L DW 15 feszítőacél vágási költsége Csavarmenetes tányér 15 0, Megeng. terhelést lásd a termékinformációnál. 60 ø 6 50 ø ø 60 ø 27 ø 80 DW 15 Szárnyasanya DW 15, horg. 0, Megengedett terhelés DIN szerint: 90 kn SW 27 DW 15 SB lehorgonyzás átvezető, DSW 7, Megengedett terhelés: 2 x 90 kn ø 20 Sziklahorgony DW 15 0, Minősítés figyelembe veendő! 70 Sziklahorgony HB DW 15 0, Minősítés figyelembe veendő!

41 DW 20 lehorgonyzás Súly kg Cikkszám Feszítőacél DW 20 L=0,50 m 1, Feszítőacél DW 20 L=1,00 m 2, Feszítőacél DW 20, egyedi hossz 2,56/m Nem hegeszthető! Minősítés figyelembe veendő! 500 ill. L DW 20 feszítőacél vágási költsége Csavarmenetes tányér 20 0, Megeng. terhelést lásd a termékinformációnál. 65 ø 6 ø 32 ø DW20 60 DW 20 Hatlapú csavaranya DW 20, SW 36/60 0, Hegeszthető! Feszítőacél toldó DW 20-DW 20 0, (SW 36/110 hatlapú anya) Hegeszthető! SW 36 DW 20 Megengedett terhelés DIN szerint: 150 kn Szárnyasanya DW 20, horg. 0, SW 36 ø Megengedett terhelés DIN szerint: 150 kn Alátétlemez DW 20, 120x120x20 2, Megengedett terhelés DIN szerint: 150 kn ø 26 39

42 DW 26 lehorgonyzás Súly kg Cikkszám Feszítőacél DW 26 L=0,50 m 2, Feszítőacél DW 26 L=1,00 m 4, Feszítőacél DW 26, egyedi hossz 4,48/m Nem hegeszthető! Minősítés figyelembe veendő! 500 ill. L DW 26 feszítőacél vágási költsége Csavarmenetes tányér 26 1, Megeng. terhelést lásd a termékinformációnál. 70 ø DW 26 Feszítőacél toldó DW 26-DW 26 (SW 46/150 hatlapú anya) 1, Hegeszthető! SW Megengedett terhelés DIN szerint: 250 kn DW Hatlapú csavaranya DW 26, SW 46/80 0, Hegeszthető! SW 46 Megengedett terhelés DIN szerint: 250 kn DW SB horgonylazító-lemez DW 26 9, Támbak lehorgonyzásához DW 20 ill. DW 26 rendszernél. Egyszerű tehermentesítés 4 db M 30 csavarral. Csak SB-leszorító hevederrel (55 vagy 235) együtt használandó. Bezsaluzás előtt a csavarokat a munkahelyzetbe kell állítani DW 20 esetén Szárnyasanya DW 20, horg. Hatlapú csavaranya DW 26, SW 46 SW 46 ø DW 26 esetén Hatlapú csavaranya DW 26, SW 46 Az SB horgonylazító-lemez megengedett terhelése a DIN szerint: 250 kn A feszítőacélok megengedett terhelése figyelembe veendő! 40

43 Súly kg Cikkszám SB horgonylemez DW 26 8, SB-A0, A, B és SB 1, 2 lehorgonyzásához 180 ø SB-leszorító hevederrel 55 vagy 235 Megengedett terhelés DIN szerint: 250 kn Feszítőacél toldó M 30/DW 26, horg. 2, SW ,5 30 DW26 M30 5 Megengedett terhelés DIN szerint: 250 kn SB-toldószár 100 M 30 anyával 5, SB-toldószár 135 M 30 anyával 6, Minőség: 10.9 SW 46 SW 22 M SB 2-hez L = 1000 SB-A, B-hez L = 1350 Megengedett terhelés DIN szerint: 250 kn SB-leszorító heveder U140, L=0,55m 9, SB-leszorító heveder U140, L=2,35m 39, Lehorgonyzáshoz DW 20 ill. DW 26 rendszernél Tartozék: SB horgonylazító-lemez DW 26 vagy 9, SB horgonylemez DW 26 8,

44 90 Tartozékok a lehorgonyzáshoz Súly kg Cikkszám V-horgonytartó A támbak lehorgonyzó elemek 45 -os szögben történő beépítéséhez. V-horgonytartó DW 15 0, V-horgonytartó DW 20 0, V-horgonytartó DW 26 0, SB-lehorgonyzó DW előtét Műanyag A támbak lehorgonyzó elemek beépítéséhez. DW 15 (piros) 0, DW 20 (sárga) 0, DW 26 (fehér) 0, SW DW 15/20/26 V-horgonytartó távtartó cső, érdes felületű feszítőacél DW 15/20/26 Kulcsnyílás: 70 mm csavarmenetes tányér DW 15/20/26 PVC távtartó cső, érdes, 32 mm L = 3,00 m 1, DW 15 feszítőacél átvezetéséhez. L ø 47 ø 42 ø 37 ø 32 PVC távtartó cső, érdes, 42 mm L = 3,00 m 1, DW 20 és 26 feszítőacél átvezetéséhez. L 42

45 Szerszámok és tartozékok Súly kg Cikkszám Villáskulcs SB-hez, kulcsnyílás: 80 mm 3, A TR 60/9 támasztóorsók állításához az SB támbaknál. Villáskulcs, kulcsnyílás: 70 mm 2, SB-lehorgonyzó DW előtét kihajtásához. Villáskulcs, kulcsnyílás: 46 mm 0, SB horgonylazító-lemez csavarjainak oldásához. és feszítőacél toldó M 30/DW 26. SW 80 L = 645 SW 70 L = 570 SW 46 L = 380 Toldószárkulcs 20/26 2, A DW 20 és DW 26 horgonyelemek kihajtásához AK 48 mm-es csavaros csőbilincs, horg. 0, Behegesztett M 20x32 csappal. Kulcsnyílás: 30 ill. 19 mm DK 1 48/48-as forgó csőbilincs, horg. 1, Kulcsnyílás: 19 mm ø 48,3 x 3,2 acél állványcső L = 1,0m 3, L = 2,0m 7, L = 3,0m 10, L = 4,0m 14, L = 5,0m 17, L = 6,0m 21, Egyedi hossz 3,55/fm Állványcsövek vágási költsége

46 Súly kg Cikkszám Támbak függesztő elem 28, Támbakok kúszókonzolként, vizszintes helyzetben, történö alkalmazásához SB-A0, A, B részlet SW36 M24x Tartozék: Támbak adapter SB-A0, A, B 5, Kúszókónusz 2 M36/DW26 3, Akasztógyűrű 2-26, horg. 1, Hatlapfejű csavar ISO 4014 M36x , Feszítőacél DW 26, egyedi hossz 4,48/m DW 26 feszítőacél vágási költsége Csavarmenetes tányér 26 1, Támbak adapter SB-A0, A, B 5, A támbak függesztö elem SB-A0, A vagy B támbakokhoz rögzítéséhez: ISO 4014 M24x hatlapfejű csavarral (2x) és ISO 7042 M24-10 hatlapú anyával (2x) együtt

47 45

48 46

49 47
