PERI biztonsági rendszerek Kézikönyv

Átírás

1 PERI biztonsági rendszerek Kézikönyv Falzsaluzatok Pillérzsaluzatok Kúszóállványok / Munkaállványok Födémzsaluzatok Teherhordó állványok Hídépítés Állványzatok

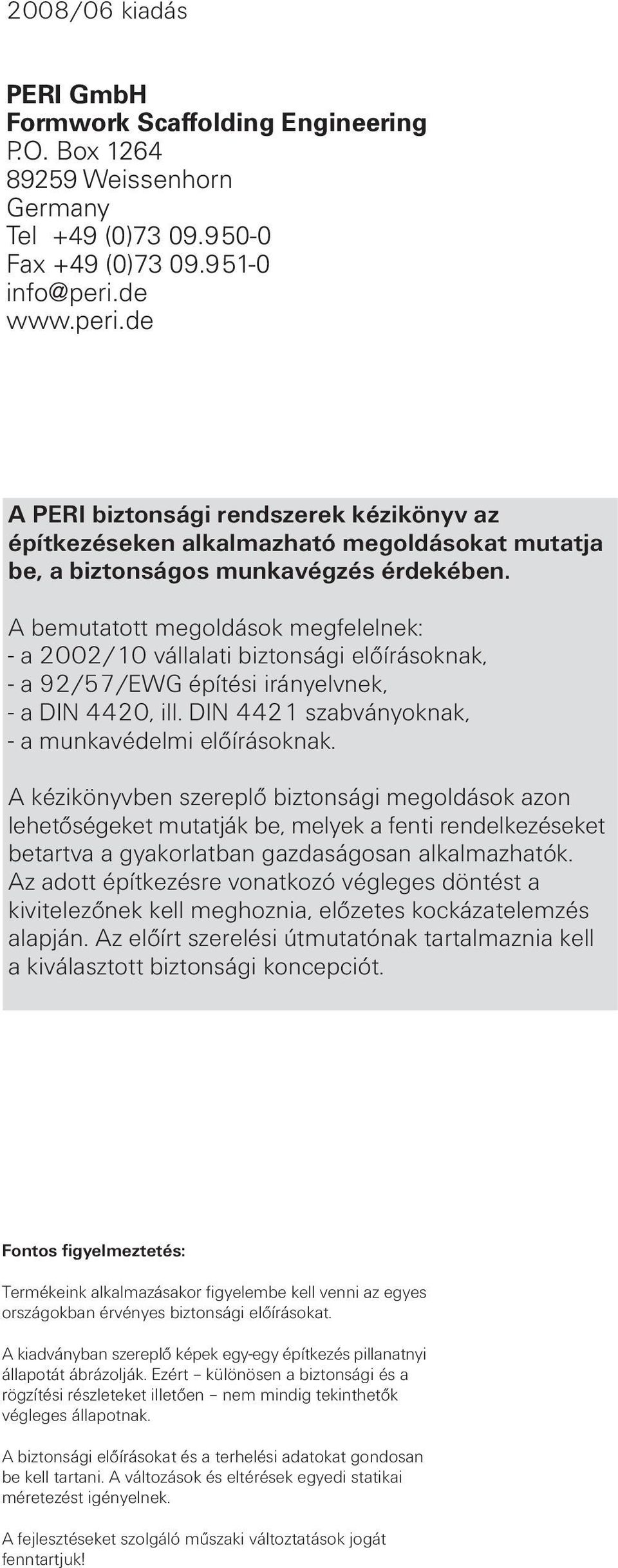

2 2008/06 kiadás PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) A PERI biztonsági rendszerek kézikönyv az építkezéseken alkalmazható megoldásokat mutatja be, a biztonságos munkavégzés érdekében. A bemutatott megoldások megfelelnek: - a 2002/10 vállalati biztonsági előírásoknak, - a 92/57/EWG építési irányelvnek, - a DIN 4420, ill. DIN 4421 szabványoknak, - a munkavédelmi előírásoknak. A kézikönyvben szereplő biztonsági megoldások azon lehetőségeket mutatják be, melyek a fenti rendelkezéseket betartva a gyakorlatban gazdaságosan alkalmazhatók. Az adott építkezésre vonatkozó végleges döntést a kivitelezőnek kell meghoznia, előzetes kockázatelemzés alapján. Az előírt szerelési útmutatónak tartalmaznia kell a kiválasztott biztonsági koncepciót. Fontos figyelmeztetés: Termékeink alkalmazásakor figyelembe kell venni az egyes országokban érvényes biztonsági előírásokat. A kiadványban szereplő képek egy-egy építkezés pillanatnyi állapotát ábrázolják. Ezért különösen a biztonsági és a rögzítési részleteket illetően nem mindig tekinthetők végleges állapotnak. A biztonsági előírásokat és a terhelési adatokat gondosan be kell tartani. A változások és eltérések egyedi statikai méretezést igényelnek. A fejlesztéseket szolgáló műszaki változtatások jogát fenntartjuk!

3 Tartalomjegyzék Oldal Irányelvek és előírások Általános irányelvek 2-5 PERI biztonsági rendszerek használat közben 6 Falzsaluzatok VARIO GT RUNDFLEX TRIO TRIO Plattform TRIO-H DOMINO HANDSET Pillérzsaluzatok Pillérzsaluzatok TRIO 50 RAPID 51 VARIO GT QUATTRO SRS körpillér Kúszóállványok / Munkaállvány rendszerek KG / CB FB ASG CPP kúszó védőfal Födémzsaluzatok SKYDECK MULTIFLEX Födémasztalok Teherhordó állványok / Támaszok MULTIPROP HD 200 nehézállvány ST 100 máglyatámasz Hídépítésben használt zsaluzatok GKB hídszegély zsaluzó állvány PERI UP állványzatok Állványok betonacél szereléshez Lépcsőtornyok Munkaállványok

4 Biztonság az építkezésen SKYDECK A SKYDECK munkaállvány integrált oldalvédelemmel felülről biztonságosan beakasztható. Asztalzsalu Födémasztalok biztonságos áthelyezése PERI rakodóvillával. VARIO GT 24 A betonozó állvánnyal a VARIO GT 24 minden követelményt teljesít. Az egészség a legnagyobb érték. A PERI mérnökei a szakmai szervezetekkel együttműködve és a óta hatályos biztonsági előírások betartásával különleges figyelmet fordítanak az építkezésen foglalkoztatottak biztonságának és egészségének megőrzésére. Az egészség- és munkavédelmet középpontba helyezve olyan új rendszerek és alkatrészek sorát fejlesztettük ki, melyek védelmet nyújtanak a lezuhanásos balesetekkel szemben, és jelentősen javítják a munkavégzés hatékonyságát. Minden zsaluzati és állványrendszerünkhöz vannak munkaállványok és betonozó állványok oldalvédelemmel vagy anélkül, illetve beépített létrafeljárók, valamint homlokzati állványainknál korlátok. Minden országban, ahol a PERI termékeit használják, eltérő munkavégzési szokások élnek, és más előírások, illetve biztonsági követelmények vannak érvényben. Európában az illetékes hatóságok egységes normák bevezetésén dolgoznak. Felhívjuk a figyelmet arra, hogy a munkavégzés biztonságáért mindig a kivitelező cég felel, akinek kötelessége, hogy a dolgozóit fenyegető veszélyeket minimálisra csökkentse. MULTIPROP Járófelület búvónyílással és létrafeljáróval, vagy ezek nélkül. Pillérzsaluzatok A PERI rendszereknél a létrafeljáró a zsaluzat zárásához is használható. TRIO A TRIO munkaállványok kialakítása lehetővé teszi a fekvő helyzetű elemekre történő biztonságos előszerelést is. TRIO-H A TRIO-H rendszerrel minden munkálat a talajról végezhető el. 2

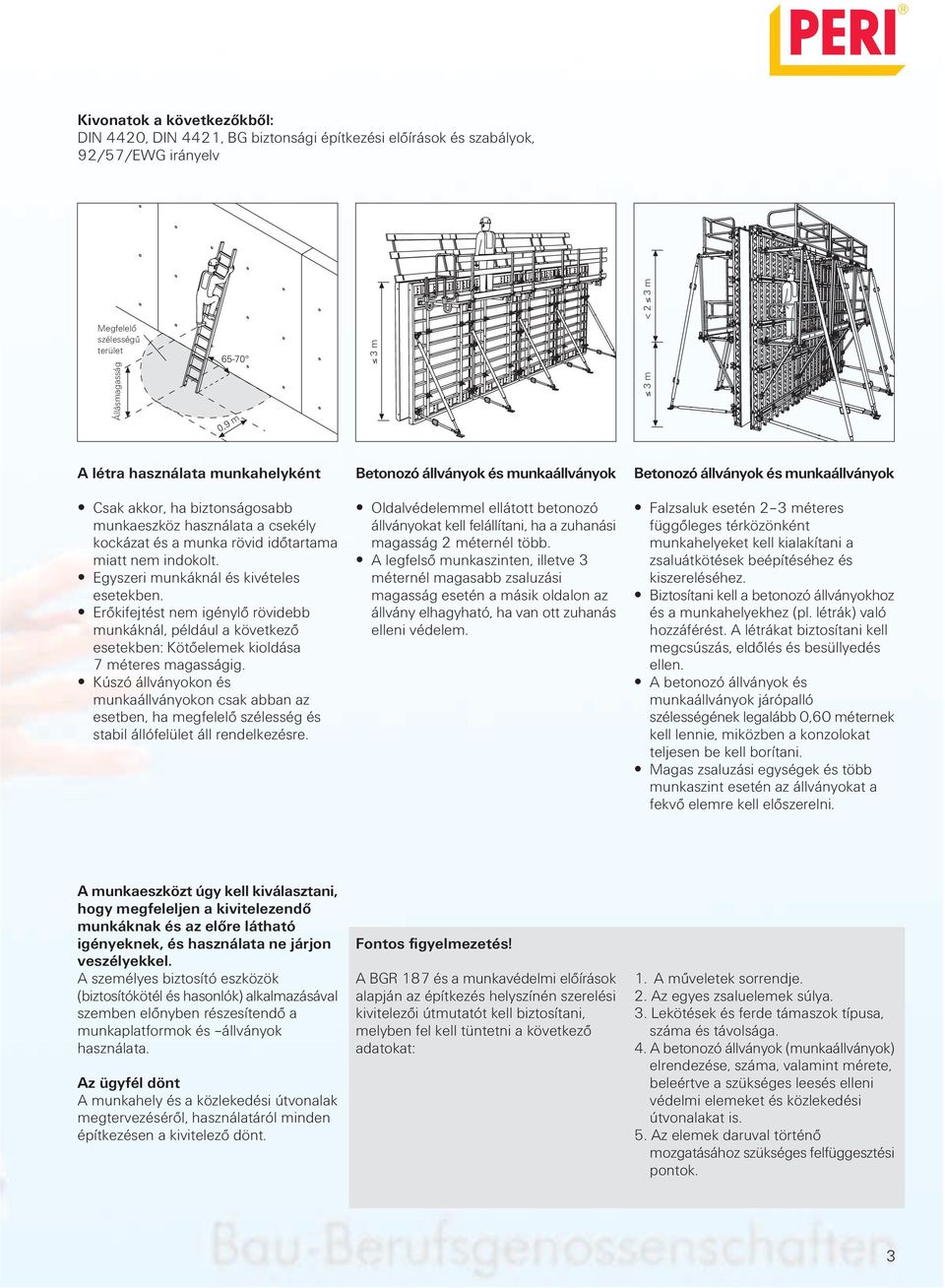

5 Kivonatok a következőkből: DIN 4420, DIN 4421, BG biztonsági építkezési előírások és szabályok, 92/57/EWG irányelv Megfelelő szélességű terület Állásmagasság ,9 m 3 m 3 m < 2 3 m A létra használata munkahelyként Csak akkor, ha biztonságosabb munkaeszköz használata a csekély kockázat és a munka rövid időtartama miatt nem indokolt. Egyszeri munkáknál és kivételes esetekben. Erőkifejtést nem igénylő rövidebb munkáknál, például a következő esetekben: Kötőelemek kioldása 7 méteres magasságig. Kúszó állványokon és munkaállványokon csak abban az esetben, ha megfelelő szélesség és stabil állófelület áll rendelkezésre. Betonozó állványok és munkaállványok Oldalvédelemmel ellátott betonozó állványokat kell felállítani, ha a zuhanási magasság 2 méternél több. A legfelső munkaszinten, illetve 3 méternél magasabb zsaluzási magasság esetén a másik oldalon az állvány elhagyható, ha van ott zuhanás elleni védelem. Betonozó állványok és munkaállványok Falzsaluk esetén 2 3 méteres függőleges térközönként munkahelyeket kell kialakítani a zsaluátkötések beépítéséhez és kiszereléséhez. Biztosítani kell a betonozó állványokhoz és a munkahelyekhez (pl. létrák) való hozzáférést. A létrákat biztosítani kell megcsúszás, eldőlés és besüllyedés ellen. A betonozó állványok és munkaállványok járópalló szélességének legalább 0,60 méternek kell lennie, miközben a konzolokat teljesen be kell borítani. Magas zsaluzási egységek és több munkaszint esetén az állványokat a fekvő elemre kell előszerelni. A munkaeszközt úgy kell kiválasztani, hogy megfeleljen a kivitelezendő munkáknak és az előre látható igényeknek, és használata ne járjon veszélyekkel. A személyes biztosító eszközök (biztosítókötél és hasonlók) alkalmazásával szemben előnyben részesítendő a munkaplatformok és állványok használata. Az ügyfél dönt A munkahely és a közlekedési útvonalak megtervezéséről, használatáról minden építkezésen a kivitelező dönt. Fontos figyelmezetés! A BGR 187 és a munkavédelmi előírások alapján az építkezés helyszínén szerelési kivitelezői útmutatót kell biztosítani, melyben fel kell tüntetni a következő adatokat: 1. A műveletek sorrendje. 2. Az egyes zsaluelemek súlya. 3. Lekötések és ferde támaszok típusa, száma és távolsága. 4. A betonozó állványok (munkaállványok) elrendezése, száma, valamint mérete, beleértve a szükséges leesés elleni védelmi elemeket és közlekedési útvonalakat is. 5. Az elemek daruval történő mozgatásához szükséges felfüggesztési pontok. 3

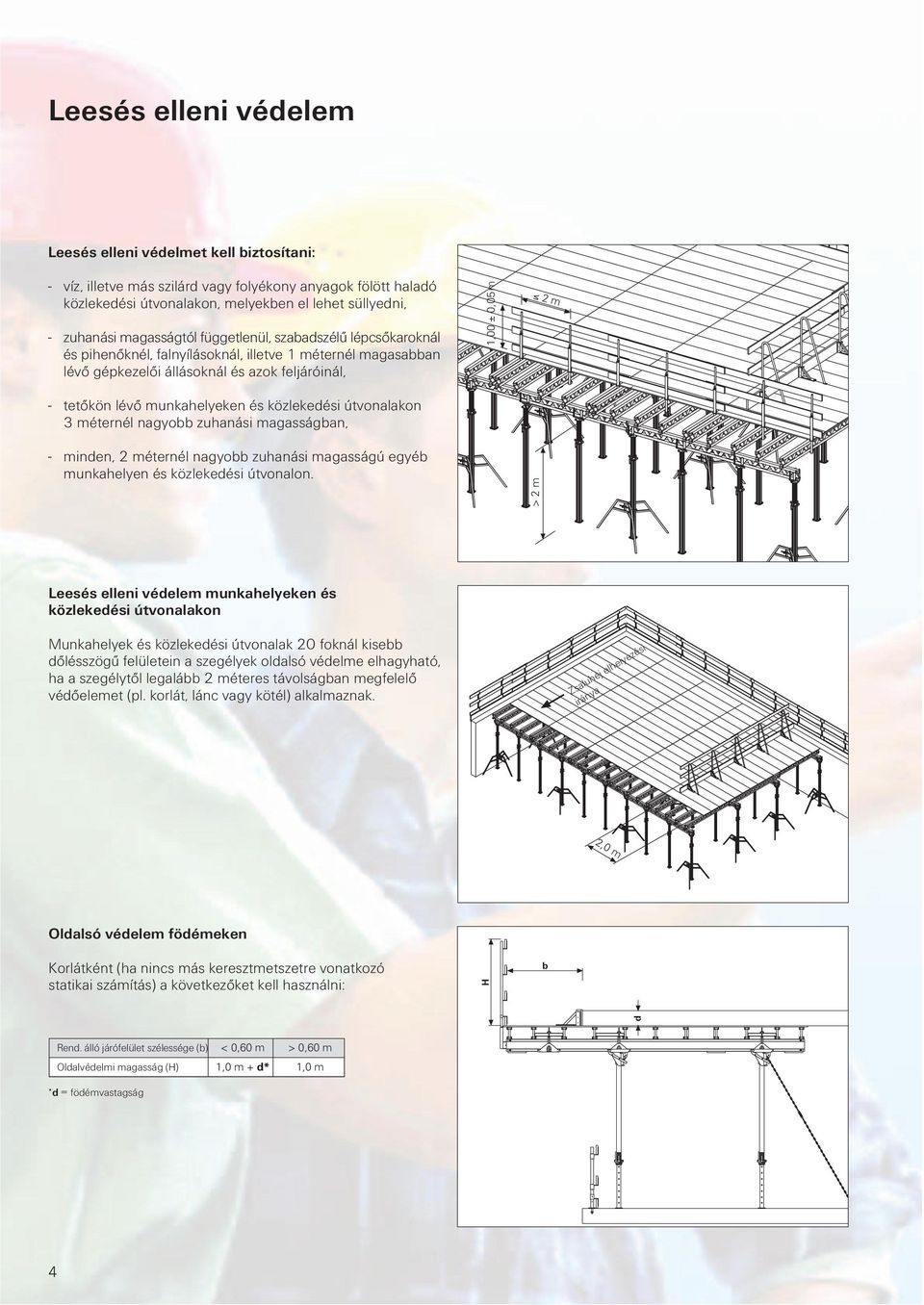

6 2,0 m Leesés elleni védelem Leesés elleni védelmet kell biztosítani: - víz, illetve más szilárd vagy folyékony anyagok fölött haladó közlekedési útvonalakon, melyekben el lehet süllyedni, - zuhanási magasságtól függetlenül, szabadszélű lépcsőkaroknál és pihenőknél, falnyílásoknál, illetve 1 méternél magasabban lévő gépkezelői állásoknál és azok feljáróinál, 1,00 ± 0,05m 2 m - tetőkön lévő munkahelyeken és közlekedési útvonalakon 3 méternél nagyobb zuhanási magasságban, - minden, 2 méternél nagyobb zuhanási magasságú egyéb munkahelyen és közlekedési útvonalon. Leesés elleni védelem munkahelyeken és közlekedési útvonalakon Munkahelyek és közlekedési útvonalak 20 foknál kisebb dőlésszögű felületein a szegélyek oldalsó védelme elhagyható, ha a szegélytől legalább 2 méteres távolságban megfelelő védőelemet (pl. korlát, lánc vagy kötél) alkalmaznak. Zsaluhéj elhelyezési iránya Oldalsó védelem födémeken Korlátként (ha nincs más keresztmetszetre vonatkozó statikai számítás) a következőket kell használni: H b d > 2 m Rend. álló járófelület szélessége (b) < 0,60 m > 0,60 m Oldalvédelmi magasság (H) 1,0 m + d* 1,0 m *d = födémvastagság 4

7 Oldalsó védelem Korlátként (ha nincs más keresztmetszetre vonatkozó statikai számítás) a következőket kell használni: 104 0,15 0,29 Korlátoszlop távolsága Állványdeszkák 1,5 m-ig 3 cm x 15 cm 3,0 m-ig 4 cm x 20 cm 0,30 Alternatív megoldásként használhatók acél (48,3 x 3,2 mm), illetve alumínium (48,3 x 4,0 mm) állványcsövek is. Szegély Biztonsági állvány Munkaállványok előírt szélességei: h 3,00 Zuhanási magasság h 2,0 m-ig 3,0 m-ig Min. szélesség b 0,90 m 1,30 m b 1 0,30 b 0,90 1,00 ± 0,05 h 6,00 m Védőháló Zuhanási magasság h 1,0 m 3,0 m 6,0 m Min. szélesség b 2,0 m 2,5 m 3,0 m b 3,00 m 5

8 PERI biztonsági rendszerek az építkezéseken Mi, a PERI-nél megoldásokat kínálunk. Az építésvezetőségnek kell döntenie arról, hogy melyik megoldást mikor és hol alkalmazza. A biztonságos munkaállványok és közlekedési útvonalak javítják a munkavégzés hatékonyságát. Ezáltal a hozzáadott anyagköltségek gyorsan megtérülnek. PERI VARIO GT 24 Standard elemek állvánnyal együtt. TRIO állványokkal betonozási munkák közben. RAPID pillérzsaluzat betonozó állvánnyal és rögzített létrafeljáróval.

9 Fatartós falzsaluzatok VARIO GT 24 RUNDFLEX 7

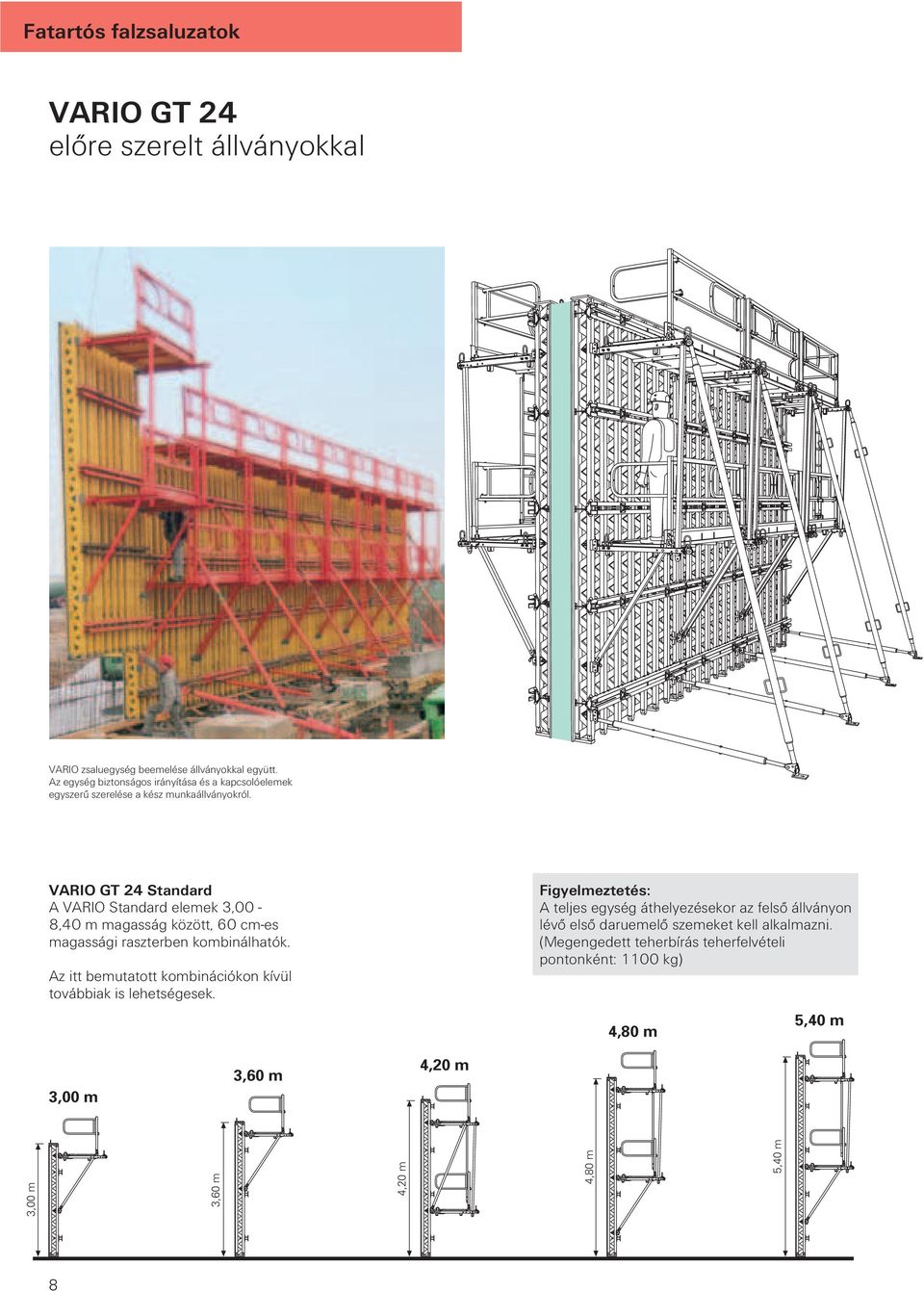

10 Fatartós falzsaluzatok VARIO GT 24 előre szerelt állványokkal VARIO zsaluegység beemelése állványokkal együtt. Az egység biztonságos irányítása és a kapcsolóelemek egyszerű szerelése a kész munkaállványokról. VARIO GT 24 Standard A VARIO Standard elemek 3,00-8,40 m magasság között, 60 cm-es magassági raszterben kombinálhatók. Az itt bemutatott kombinációkon kívül továbbiak is lehetségesek. Figyelmeztetés: A teljes egység áthelyezésekor az felső állványon lévő első daruemelő szemeket kell alkalmazni. (Megengedett teherbírás teherfelvételi pontonként: 1100 kg) 4,80 m 5,40 m 3,00 m 3,60 m 4,20 m 3,00 m 3,60 m 4,20 m 4,80 m 5,40 m 8

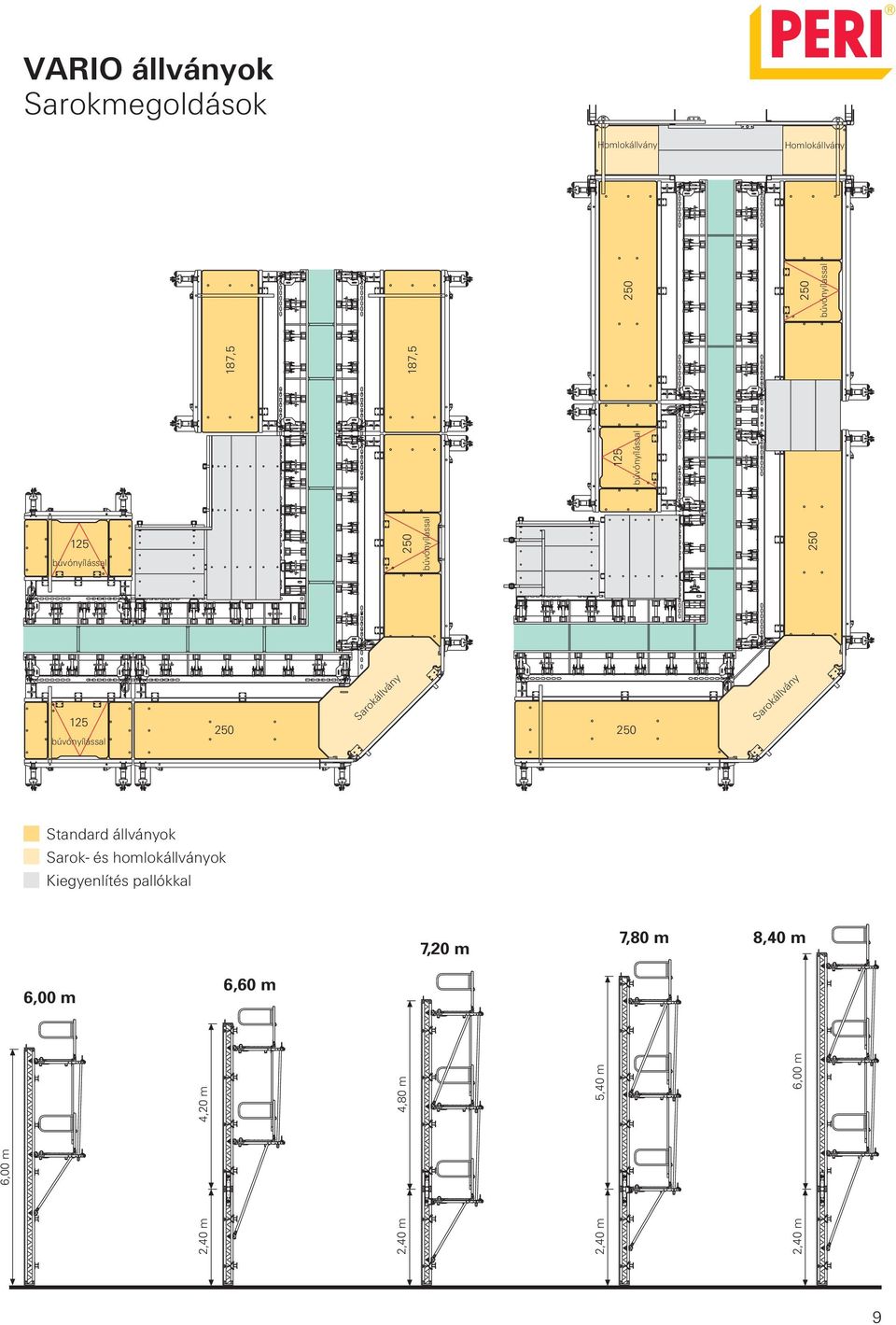

11 VARIO állványok Sarokmegoldások Homlokállvány Homlokállvány 125 búvónyílással búvónyílással ,20 m 7,80 m 8,40 m 6,00 m 6,60 m 2,40 m 2,40 m 2,40 m 2,40 m 6,00 m 4,20 m 4,80 m 5,40 m 6,00 m 125 búvónyílással 187,5 búvónyílással 187, búvónyílással Sarokállvány Sarokállvány Standard állványok Sarok- és homlokállványok Kiegyenlítés pallókkal 9

12 Fatartós falzsaluzatok VARIO GT 24 előre szerelt állványokkal Az egyszerű és csak egyszer végrehajtandó szerelés jelentősen csökkenti az építkezésen a zsaluzási időt. Miután a zsaluzat elkészült, biztos lehet abban, hogy a betonozó állványok használatával nem lesz szükség minden egyes alkalmazáskor utómunkálatokra. A Vario állványegységek szerelési ideje kb. 1,5 2,5 perc négyzetméterenként. 1. Komplett, összecsukott VARIO állványok szállítás közben, első szerelés előtt. 2. VARIO állványok rögzítése csapokkal és sasszegekkel az előzőleg felszerelt állványcsatlakozókra. 3. A 147-es, illetve 246-os állványmerevítők beépítése csapokkal és rugós biztosítókkal. 4. A felső VARIO állvány beépítése. 10

13 5. A függőleges állványmerevítők felszerelése az erre szolgáló merevítőcsatlakozókra. 6. Darukötél kiakasztása. 7. Korlátegységek és homlokkorlát kinyitása. 8. Előreszerelt VARIO zsaluzóegység állványokkal, beépítésre készreszerelve. 11

14 Fatartós falzsaluzatok Súly kg Cikkszám VARIO betonozó állvány 100x250* 155, x187,5 114, x100 82, mm vastag járófelülettel *VARIO 80 betonozó állvány korláttal (2x) (1702) (827) (1855) (980) (1077) (1230) Hasznos teher: 150kg/m 2 Tartozékok: VARIO betonozó állvány kapcsoló (4x) 3, VARIO 167 betonozó állvány dúc (2x) vagy 8, VARIO 246 betonozó állvány dúc (2x) 12, VARIO betonozó állvány 100x250* 155, csapóajtóval 100x125 97, mm vastag járófelülettel és beépített, önzáródó feljárónyílással. *VARIO 80 betonozó állvány korláttal (2x) 690 Hasznos teher: 150kg/m 2 Tartozékok: VARIO betonozó állvány kapcsoló (4x) 3, VARIO 167 betonozó állvány dúc (2x) vagy 8, VARIO 246 betonozó állvány dúc (2x) 12,

15 Súly kg Cikkszám VARIO külső sarok betonozó állvány 62, Fedőelem a két szomszédos falsík betonozó állványainak összekötéséhez. Kihajtható végkorláttal és végig futó 45mm vastag járófelülettel szögü külső sarkokhoz Szállítási méret Hasznos teher: 150kg/m 2 VARIO betonozó állvány homlokelem 35, Véglezárásokhoz. Véglezárásonként és állványsíkonként (2x). 275 VARIO betonozó állvány homlokelem korlát 22, Beakasztható VARIO 80 betonozó állvány korláttal. 0,50m-es falvastagságig. Véglezárásonként (1x). 13

16 Fatartós falzsaluzatok Súly kg Cikkszám VARIO betonozó állványtartó 120 balos 15, jobbos 15, VARIO betonozó állványok csavarozott járópallóval történő szereléséhez Tartozékok: VARIO betonozó állvány kapcsoló (2x) 3, VARIO 167 betonozó állvány dúc(1x) vagy 8, VARIO 246 betonozó állvány dúc(1x) 12, HSGP korlátoszlop (1x) 3, VARIO VBK 90 állványkonzol 8, ø 20x120 DIN 2341 Form B csappal és FS 4/1 rugós biztosítóval (1x) ø 6 Hasznos teher: 150kg/m 2 Maximális elhelyezési távolság: 1,25m 85 ø 7 60 Tartozék: HSGP betonozó állvány korlát (1x) 3, HSGP betonozó konzol korlát 3, DG 85 betonozó állványra, ill. DOMINO betonozó konzol korláttartóra rögzíthető Max. távolság = 2,00 m Megeng. fesztáv. 3 x 15 cm-es korlátdeszkák alkalmazásakor = 2,10 m 39 14

17 Súly kg Cikkszám VARIO betonozó állvány kapcsoló 4, A VARIO betonozó állványok és az állványdúcok VARIO elemekhez való kapcsolásához. VARIO betonozó állványonként 4x VARIO 167 betonozó állvány dúc 8, VARIO 246 betonozó állvány dúc 12, VARIO betonozó állványonként 2x. ø 16x65 csappal és FS 4/1 rugós biztosítóval (2x) (2518) (2368) VARIO betonozó állványonként 2x VARIO 80 betonozó állvány korlát 5, Kihajtható! ø 12x105 csappal (2x) és FS 4/1 rugós biztosítóval (2x). ø12x105 FS 4/ ø12x ø12x105 FS 4/ Acél létra , Teleszkópos

18 Fatartós falzsaluzatok VARIO GT 24 GB 80 betonozó konzollal A függőleges zsaluzaton lévő olyan munkahelyeket, melyek egyedi konzolokból, deszkapallókból és korlátdeszkákból állnak, a fekvő elemekre kell felszerelni. A pallókat és korlátdeszkákat a leesés elleni védelem érdekében a következőképpen kell megjelölni: NH-S10 osztály, Ü-jelölés DIN 4074 szerint. Használatra kész VARIO zsaluzat faltámaszokkal, betonozó állvánnyal és oldalsó védelemmel. VARIO zsaluzat, h = 10,70 m. GB 80 állványkonzol, 4 szintes munkaállvánnyal. Súly kg Cikkszám GB 80 betonozó konzol 10, Csappal együtt Tartótávolság min Hasznos teher: 150kg/m 2 Maximális elhelyezési távolság: 1,25m 104 ø

19 RUNDFLEX GB 80 betonozó konzollal A függőleges zsaluzaton lévő olyan munkahelyeket, melyek egyedi konzolokból, deszkapallókból és korlátdeszkákból állnak, a fekvő elemekre kell felszerelni. A pallókat és korlátdeszkákat a leesés elleni védelem érdekében a következőképpen kell megjelölni: NH-S10 osztály, Ü-jelölés DIN 4074 szerint. Használatra kész RUNDFLEX zsaluzat faltámaszokkal, betonozó állvánnyal és oldalsó védelemmel. RUNDFLEX zsaluzat munkaállványokkal együtt, bármilyen magasságban végzett gyors és biztonságos munkához. Súly kg Cikkszám GB 80 betonozó konzol 10, Csappal együtt Tartótávolság min Hasznos teher: 150kg/m 2 Maximális elhelyezési távolság: 1,25m 104 ø

20 Fatartós falzsaluzatok 18

21 Keretvázas falzsaluzatok TRIO TRIO Plattform TRIO-H DOMINO HANDSET 19

22 Keretvázas falzsaluzatok TRIO betonozó konzollal vagy 120/270 betonozó állvánnyal A függőleges zsaluzaton lévő olyan munkahelyeket, melyek egyedi konzolokból, deszkapallókból és korlátdeszkákból állnak, a fekvő elemekre kell felszerelni. A pallókat és korlátdeszkákat a leesés elleni védelem érdekében a következőképpen kell megjelölni: NH-S10 osztály, Ü-jelölés DIN 4074 szerint. 9,60 m magas TRIO zsaluzat. TRG 80 betonozó konzolok 3 szintes munkaállványhoz. Korlátdeszkázat TRG 80 konzol Pallóborítás Használatra kész TRIO zsaluzat faltámaszokkal, betonozó állvánnyal és oldalsó védelemmel. 20

23 A TRIO 120/270 betonozó állvány magasított TRIO egységeken történő alkalmazásakor a következőkre kell ügyelni: 3 m zsalumagasságtól az ellenkező oldalon kiegészítő leesés elleni védelmet kell biztosítani. Nagyobb magasságoknál kiegészítésként TRG 80 konzolokkal, pallókkal és korlátdeszkázattal köztes állványokat kell kialakítani. Támasztott létrák használata esetén, a zsaluátkötések kezelésénél be kell tartani a 2 méteres maximális munkaszint magasságot. A daruzott állvány beakasztása a talajon állva, irányítókötél segítségével. A TRIO betonozó állvány gyorsan használatra kész, és veszélytelenül ráakasztható a zsaluzatra. > 3,00 m 33 1,16 m A daruzott állvány beakasztása a talajon állva, irányítókötél segítségével. max. 2,0 m 3,00 m 21

24 Keretvázas falzsaluzatok Súly kg Cikkszám Betonozó konzol TRG Vízszintes vagy függőleges bordára akasztáskor automatikusan rögzül. TRG 80 12, TRG , TRG TRG Felületre vonatkoztatott hasznos súly: 150kg/m 2 Maximális távolság: 1,35m Betonozó állvány TRIO 120x , Készre szerelt 270cm széles munka- és betonozó állvány, felülről az elemre akasztandó, önbiztosító. Áthelyezés mindig négyágú kötéllel. A daru felfüggesztési pontokat sárga szín jelzi Felületre vonatkoztatott hasznos súly: 150kg/m 2 22

25 Súly kg Cikkszám TRIO TRG 100/112 betonozó konzol 13, Használható vízszintes és függőleges merevítő bordákra akasztva. Amennyiben a TRIO elem legfelső bordájára akasztják az állványt, járófelülete egészen a zsaluhéj belső széléig benyúlhat. Csappal (1x) és FS 4/1 sasszeggel (2x) együtt 1050 max Felületre vonatkoztatott hasznos súly: 150kg/m 2 Maximális távolság: 1,35m 115 ø Tartozék: DOMINO HSGP betonozó konzol korlát 3, TRIO korlátoszlop tartó 2, Német előírások szerint (ZH 1/603 Bau- Berufsgenossenschaft) 3,00 m feletti munkaszintnél alkalmazandó. Maximális terhelési sáv korlátoszloponként: 1,35m. 3x15-ös korlátdeszka megengedett fesztávolsága: 2,10 m šířka l = max 2,10m > Tartozék: DOMINO HSGP betonozó konzol korlát 3, DOMINO HSGP betonozó konzol korlát 3, A TRIO korlátoszlop tartóval ill. a TRIO TRG 100/112 betonozó konzollal használandó

26 Keretvázas falzsaluzatok TRIO Plattform biztonságos munkaállásokkal Felállított zsaluzat minden szükséges munkaszinten, előírás szerinti munkaállványokkal és közlekedési útvonalakkal. A TRIO Plattform minden magasságban biztonságos munkavégzést tesz lehetővé. A bármely magassághoz és elemszélességhez használható biztonsági rendszerrel ellátott TRIO Plattform az építőipari szakmai szervezetek aktuális előírásainak és az európai biztonsági normáknak egyaránt megfelel. A TRIO Plattform előnyei: Az állványok szerelését csak egyszer kell elvégezni. Az egységek pótlólagos költségek nélkül, az állványokkal együtt áthelyezhetők. Az átkötések és a tartozékok bármilyen magasságban biztonságosan szerelhetőek. A TRIO Plattform 5 különböző szélességben rendelhető. Teljes TRP egység, l = 15,60m, h = 8,10m, faltámaszokkal, létrafeljárókkal és homlokkorlátokkal. 24

27 A TRIO Plattform már 2,70 m magasságnál is rendkívül gazdaságos, például az itt látható lakóházépítésen is. Biztonságos munkavégzés akár nagy magasságban is a TRIO Plattform használatával. Komplett TRIO Plattform egység 19,40 m 2 áthelyezése egyetlen emeléssel. 25

28 Keretvázas falzsaluzatok TRIO Plattform gazdaságos megoldások minden építkezéshez 3,90 m magasságig 3,90 m zsalumagasságig a TRIO elemek csak egy oldalról vannak munkaállvánnyal ellátva. Egyenes fal búvónyílással búvónyílással búvónyílással 240 Külső sarok Standard állványok Sarok-, homlokállványok Metszet Átfedés búvónyílással A felső átkötések, a BFD kapcsok és a daruhorog szerelése a TRP 90 podeszt létráról történik Belső sarok Leágazó fal búvónyílással búvónyílással búvónyílással 240 búvónyílással 26

29 3,90 m fölötti magasságok 3,90 m fölötti magasság esetén a TRIO elemeket mindkét oldalról el kell látni TRP munkaállvánnyal. Egyenes fal Metszet búvónyílással búvónyílással búvónyílással búvónyílással os sarok 240 búvónyílással Átfedés búvónyílással 240 búvónyílással Leágazó fal 240 búvónyílással búvónyílással búvónyílással búvónyílással búvónyílással

30 Keretvázas falzsaluzatok TRIO Plattform Egyszerű előszerelés az építkezésen A munkaállványok felszerelése biztonságosan, fekvő elemekre történik. Az elemek toldása során először a zsalutáblákat BFD kapcsokkal összekapcsolják. Ne alkalmazzon TAR 85 kiegyenlítő hevedert. Ezután a munkaállványok, a faltámaszok és a merevítők, valamint a támaszok felszerelése következik, fentről kezdve. 1. Az elemek sík felületen elhelyezve. 2. Munkaszintek beakasztása. 3. Korlátok kinyitása. Az állványzatot kézzel csupán 2 ember felnyitja. 4. Állványok felnyitása, rendszertámaszok rögzítése. 5. Létrák beakasztása és faltámaszok felszerelése. 28

31 A TRIO Plattform toldásakor az elemek, illetve a zsalumagasságok függvényében alakul a szükséges állványok száma. Az elemtoldás a TRIO szokásos zsaluzási szabályaival ellentétében csak a BFD kapocs használatával történik, és mindig a TAR 85 kiegyenlítő heveder nélkül. A TRIO Plattform toldása 60 cm-es raszterenként lehetséges Toldó elemek TRIO 270 rendszerrel 2,70 m-től max. 8,10 m-ig Toldó elemek TRIO 330 rendszerrel 3,30 m-től max. 9,00 m-ig

32 Keretvázas falzsaluzatok Súly kg Cikkszám TRIO elem, TR 120 x 240 = 2,88m 2 160, mm-es Finply zsaluhéjjal. Alátoldáshoz 2,40 m-es raszterrel TRP betonozó állvány, búvónyílás nélkül , mm vastag járófelülettel , , , , TRP betonozó állvány, búvónyílással , mm vastag járófelülettel és beépített, , önzáródó búvónyílással

33 Súly kg Cikkszám TRP homlokkorlát elem, nyitható 12, jobbos vagy balos 240-es elem (2x) 120-as elem (2x) minden többi elem (1x) TRP 200 felállítási segédeszköz 10kN 29, minden magasított egységhez Acél létra , Teleszkópos

34 Keretvázas falzsaluzatok Súly kg Cikkszám TRP faltámasz 150/210 24, TRP ferde merevítőrúddal 240/300 29, és TRP faltámasz merevítővel együtt. 300/360 31, TRP támasz TRP Faltámasz TRP 118 faltámasz merevítő 1041 TRP ferde merevítőrúd 8, TRP 118 faltámasz merevítő 6, TRP alapmerevítő TRP 240cm 12, TRP 120cm 7, alapmerevítőként a TRP létra legalsó elemének rögzítéséhez. TRH 90 podeszt létra 10, A vízszintes bordákba való befüggesztéshez. Max. állásmagasság: 100 cm

35 Súly kg Cikkszám TRH csavaros talp 6, A nagy táblás TRIO vagy TRIO-H elemek beállításához TRP sarok járótábla 15, külső sarkok készítéséhez, d = 39 mm Tartozékok: Korlát TRP TRIO sarokállványhoz (1x) 16, DW 15/115 horg. csavaros lemez (2x) 0, TRP sarok járótábla rögzítő anya (2x) 0, TRP sarokkorlát 16, DW 15/115 horg. csavaros lemez. 0, A TRIO TRP sarok járótábla szomszédos állványokhoz való rögzítéséhez. 100 B TRP sarok járótábla rögzítő anya 0, A TRIO TRP sarok járótábla szomszédos állványokhoz való rögzítéséhez. DW

36 Keretvázas falzsaluzatok TRIO-H Zsaluzat lakóházak építéséhez PERI TRIO-H, a TRIO még gyorsabb, már a munkafolyamat kezdetétől különlegesen biztonságos változata. A TRIO-H belső elemeire a munka- és betonozó állványok, a létrafeljárók, valamint a zsaluzási egységek áthelyezéséhez szükséges daruláncok már eleve fel vannak szerelve. Az építkezés helyén már csak ki kell nyitni az állványegységet, és be kell akasztani a létrákat. Lakóházépítés TRIO-H rendszerrel. Minden művelet biztonságosan, a talajról végezhető. Biztonságos munkavégzés az elemekre szerelt állványoknak és létrafeljáróknak köszönhetően. 34

37 Falcsatlakozások és sarokmegoldások TRIO standard elemekkel 90 -os sarok Belső és külső sarok TRIO standard elemekkel. Egyenes falcsatlakozás Leágazó fal Ferdeszögű sarkok Belső és külső sarok TRIO standard elemekkel. Metszet h = 2,70 m TRM ,70 m betonozási magasság TRH 6-os sarokelemmel TRM

38 Keretvázas falzsaluzatok Súly kg Cikkszám TRIO elem TRH 264 x 180 l (4,75m 2 ) 589, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 180 betonozó lemez (1x) TRH máglyatartó (2x) TRH konzol, balos (1x) TRH konzol, jobbos (1x) TRH 180 rostélyrács (1x) TRH rostélyrács szorító (6x) TRH 180 hátsó védőkorlát (1x) Rakatmagasság Tartozék: TRH 180 x 6 sarokelem (1x) 18, TRIO elem TRH 264x180 A (4,75m 2 ) 471, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 180 betonozó lemez (1x) 340 Rakatmagasság Tartozék: TRH 180 x 6 sarokelem (1x) 18,

39 Súly kg Cikkszám TRIO elem TRH 264 x 270 l (7,13m 2 ) 835, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH egyágú daruakasztó (1x) TRH 270 betonozó lemez (1x) TRH máglyatartó (3x) TRH konzol, balos (1x) TRH konzol, jobbos (1x) TRH 270 rostélyrács (1x) TRH rostélyrács szorító (6x) TRH 270 hátsó védőkorlát (1x) Tartozék: TRH 270 x 6 sarokelem (1x) 25, TRIO elem TRH 264 x 270 A (7,13m 2 ) 678, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH egyágú daruakasztó (1x) TRH 270 betonozó lemez (1x) Tartozék: TRH 270 x 6 sarokelem (1x) 25,

40 Keretvázas falzsaluzatok Súly kg Cikkszám TRIO elem TRH 264 x 360 l (9,50m 2 ) 1142, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 180 betonozó lemez (1x) TRH máglyatartó (4x) TRH konzol, balos (2x) TRH konzol, jobbos (2x) TRH 180 rostélyrács (2x) TRH rostélyrács szorító (12x) TRH 180 hátsó védőkorlát (2x) Tartozék: TRH 180 x 6 sarokelem (2x) 17, TRIO elem TRH 264 x 360 A (9,50m 2 ) 906, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 180 betonozó lemez (2x) Tartozék: TRH 180 x 6 sarokelem (2x) 17,

41 Súly kg Cikkszám TRIO elem TRH 264 x 540 l (14,26m 2 ) 1641, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 270 betonozó lemez (2x) TRH máglyatartó (6x) TRH konzol, balos (2x) TRH konzol, jobbos (2x) TRH 270 rostélyrács (2x) TRH rostélyrács szorító (12x) TRH 270 hátsó védőkorlát (2x) Tartozék: TRH 270 x 6 sarokelem (2x) 25, TRIO elem TRH 264 x 540 A (14,26m 2 ) 1328, mm-es Finply zsaluhéjjal Alábbiakkal komplett: TRH kétágú daruakasztó (1x) TRH 270 betonozó lemez (2x) Tartozék: TRH 270 x 6 sarokelem (2x) 25,

42 Keretvázas falzsaluzatok Súly kg Cikkszám TRH sarokelem Alsó távtartóként a kinyúló szerelvényeknél Alábbiakkal komplett: Hatlapfejű csavar, ISO 4014 szerint, horg. M20x (3 ill. 4x), Hatlapfejű anya, ISO 7042 M20-8 szerint, horg. (3 ill. 4x) TRH 180x6 17, TRH 270x6 25, TRH 180x15 35, TRH 270x15 52, ill. 150 M20x TRH szerszámosláda 25, Az alkatrészek és szerszámok tárolására. Tartozékok: Hatlapfejű csavar, ISO 4017 M12 x szerint, horg. (4x) TRH szélnyomás elleni biztosítólánc 8, Láncrövidítővel L = 5,69 m. A TRH elem biztosításához. 40

43 Súly kg Cikkszám TRH létra 15, Tartozék: Letámasztó TRH korlátelem 4, A külső elemen, lezuhanás elleni védelemhez. 180 és 270 elemhossznál 2 db 360 és 540 elemhossznál 4db TRH 180 süllyeszthető korlát 25, TRH 270 süllyeszthető korlát 32, A külső elemekhez TRH csavaros talp 6, A nagytáblás TRIO vagy TRIO-H elemek kiegyenlítéséhez

44 Keretvázas falzsaluzatok DOMINO Használatra kész DOMINO zsaluzat faltámaszokkal, betonozó állvánnyal és oldalsó védelemmel. A betonozó konzolt egyszerűen be kell akasztani, és biztosító csappal rögzíteni. A DOMINO DG 85 betonozó konzol 85 cm széles betonozó állványhoz. HSGP korlátoszlop Cikksz.: > 2,00m 42

45 Súly kg Cikkszám DOMINO DG 85 betonozó konzol 5, Vízszintes bordákra akasztva használható. Kiemelés ellen biztosított Felületre vonatkoztatott hasznos teher = 150kg/m 2 Max. távolság = 2,00 m Tartozék: HSGP betonozó konzol korlát 3, Homlokkorlát 55 15, Homlokoldali védelem minden PERI betonozó állványhoz és állványkonzolhoz HSGP betonozó konzol korlát 3, DG 85 betonozó állványra, ill. DOMINO betonozó konzol korláttartóra rögzíthető. Max. távolság = 2,00 m Megeng. fesztáv. 3 x 15 cm-es korlátdeszkák alkalmazásakor = 2,10 m 39 DOMINO betonozó konzol korláttartó 2, A BGR 187 (korábban ZH 1/603 BG) értelmében, 3,0 m magasságtól kötelező. Max. távolság = 2,00 m Megeng. fesztáv. 3 x 15 cm-es korlátdeszkák alkalmazásakor = 2,10 m FS 4/1 rugós biztosítóval együtt (1x) Állíthatósági tart. max 415 Tartozék: HSGP betonozó konzol korlát 3,

46 Keretvázas falzsaluzatok HANDSET A kistáblás falzsaluzat Használatra kész HANDSET zsaluzat faltámaszokkal, betonozó állvánnyal és oldalsó védelemmel kompletten. HSK 80 betonozó konzol Igény szerint egyszerűen beakasztható egy panel keresztprofiljába önrögzítő, elvesző alkatrészek nélkül. HSK 60 állókonzol Munkaállvány gyors és egyszerű elkészítéséhez, kis zsaluzási magasságnál. Önrögzítő, elvesző alkatrészek nélkül. Egyidejűleg faltámaszként is szolgál. 44

47 40 40 Súly kg Cikkszám HANDSET HSK 80 betonozó konzol 5, Beakasztás után automatikusan rögzül Felületre vonatkoztatott hasznos teher = 150 kg/m 2 Max. távolság = 1,50 m HSGP betonozó konzol korlát 3, HSK 80 betonozó állványra rögzíthető Max. távolság = 2,00 m Megeng. fesztáv. 3 x 15 cm-es korlátdeszkák alkalmazásakor = 2,10 m HSK 60 állókonzol 9, Betonozó állvány építéséhez alacsony zsaluzási magasságnál Felületre vonatkoztatott hasznos teher = 150 kg/m 2 Max. távolság = 1,50 m 45

48 Keretvázas falzsaluzatok 46

49 Pillérzsaluzatok TRIO RAPID VARIO GT 24 QUATTRO SRS körpillér 47

50 Pillérzsaluzatok Felhasználóbarát pillérzsaluzatok Biztonságos munkavégzés minden magasságban a PERI betonozó állványokkal és létrafeljárókkal. PERI betonozó állványok - használatra készen érkeznek az építkezés helyszínére. Nincsenek elveszíthető egyedi alkatrészek, nincs szükség az állványkonzolok, pallók és korlátdeszkák időigényes összeszerelésére. Ferde alsó kitámasztások nélkül x 20 cm-től 60 x 60 cm-ig minden keresztmetszethez alkalmasak. Négyzetes vagy négyszög kialakítás egyaránt használható. A körpillérnél cm átmérő lehetséges. - könnyű alumíniumból készülnek, így akár kézzel is felszerelhetők a fekvő elemekre (illetve leszerelhetők azokról). - TRIO, QUATTRO, és RAPID pillérzsaluzatokhoz egyaránt alkalmasak. Pillérzsaluzat munkaállvány az SRS körpillér-zsaluzathoz. - a rögzítő elemek egyben daru felfüggesztési pontok is. QUATTRO Pillérzsaluzat, h = 2,75 m, betonozó állvánnyal, létrafeljáróval és létrakorláttal kompletten. 48 Biztonságos és hatékony munkavégzés ezen a magas RAPID pilléren. Betonozó állványzattal, létrakorláttal és létrafeljárókkal kompletten.

51 PERI létrafeljárók, integrált biztonság a munkavégzéshez. PERI létrafeljárók - A létrák közlekedési útvonalként szolgálnak a betonozó állványok eléréséhez, illetve munkahelyként is használhatók (például a pillérfelek zárásához és kioldásához). - PERI rendszer: a létrafeljárók a TRIO, RAPID, VARIO GT 24, QUATTRO és SRS pillérzsaluzatokhoz egyaránt illeszthetők. Ez egyszerűbbé teszi az elhelyezést, és csökkenti a helyigényt az építési helyszínen. RAPID A pillérzsaluzat kioldása érdekében a létrakorlát úgy van kialakítva, hogy mind leesés elleni védelemként, mind pedig munkahelyként funkcionál. QUATTRO Az egységek áthelyezésekor a biztonsági elemek a zsaluzaton rögzítve maradnak. SRS körpillér A legalsó létra egyszerűen, szerszám nélkül levehető 49

52 Pillérzsaluzatok TRIO A PERI betonozó állványok és létrafeljárók fekvő elemekre szerelhetők fel, illetve fekvő elemekről szerelhetők le. Magas TRIO pillérelemek esetén két létrafeljárót kell felszerelni: - A létrafeljáró Kilépővel a betonozó állványra. - B létrafeljáró Kilépő nélkül, a pillérzsaluzat kötőelemeinek kezeléséhez. Figyelmeztetés: 7,80 m magasságtól 2 db betonozó állvány használatát javasoljuk. 2,70-3,90-4,50-6,00-7,80-9,60-3,60m 4,20m 5,70m 7,50m 9,30m 10,80m Cikksz. Megnevezés A* B* A* B* A* B* A* B* A* B* A* B* Betonozó állvány komplett Létra 180/ Kilépő létra 180/ Létrakorlát Létrakorlát Létratalp Létrakampó TRIO létracsatlakozó A* = A létrafeljáró B* = B létrafeljáró B létrafeljáró A létrafeljáró Súly kg Cikkszám TRIO létracsatlakozó elem, horg. 7, TRIO TRS pillérelemeknél, a létrák rögzítéséhez. 921 ø SW 19 50

53 RAPID A PERI betonozó állványok és létrafeljárók fekvő elemekre szerelhetők fel, illetve fekvő elemekről szerelhetők le. Magas RAPID pillérelemek esetén két létrafeljárót kell felszerelni: - A létrafeljáró Kilépővel a betonozó állványra. - B létrafeljáró Kilépő nélkül, a pillérzsaluzat kötőelemeinek kezeléséhez. Figyelmeztetés: 7,80 m magasságtól 2 db betonozó állvány használatát javasoljuk. 2,70-3,90-4,50-6,00-7,80-9,60-3,60m 4,20m 5,70m 7,50m 9,30m 10,80m Cikksz. Megnevezés A* B* A* B* A* B* A* B* A* B* A* B* Betonozó állvány komplett Létra 180/ Kilépő létra 180/ Létrakorlát Létrakorlát Létratalp Létrakampó RAPID létracsatlakozó A* = A létrafeljáró B* = B létrafeljáró B létrafeljáró A létrafeljáró Súly kg Cikkszám RAPID létracsatlakozó elem, horg. 6, RAPID keretes pillérelemeknél, a létrák rögzítéséhez SW

54 Pillérzsaluzatok VARIO GT 24 A függőleges zsaluzaton lévő olyan munkahelyeket, melyek egyedi konzolokból, pallókból és korlátdeszkákból állnak, a fekvő elemekre kell felszerelni. A pallókat és korlátdeszkákat a következőképpen kell megjelölni a leesés elleni védelem érdekében: NH-S10 osztály, Ü-jelölés DIN 4074 szerint. Magas VARIO GT 24 pillérelemek esetén két létrafeljárót kell felszerelni: - A létrafeljáró Kilépővel a betonozó állványra. - B létrafeljáró Kilépő nélkül, a pillérzsaluzat kötőelemeinek kezeléséhez. 2,70-3,90-4,50-6,00-7,80-9,60-3,60m 4,20m 5,70m 7,50m 9,30m 10,80m Cikksz. Megnevezés A* B* A* B* A* B* A* B* A* B* A* B* Létra 180/ Kilépő létra 180/ Létrakorlát Létrakorlát Létratalp Létrakampó VARIO létracsatlakozó B létrafeljáró A létrafeljáró A* = A létrafeljáró B* = B létrafeljáró Súly kg Cikkszám VARIO létracsatlakozó elem, horg. 6, VARIO pillérhevedereknél, a létrák rögzítéséhez SW

55 Súly kg Cikkszám EGB jobbos betonozó sarokkonzol 13, EGB balos betonozó sarokkonzol 13, Tartozék: Elveszíthetetlen csappal együtt Ábra: EGB R Felületre von. hasznos teher = 150kg/m 2 Max. távolság = 1,25m ø 7 70 GB 80 betonozó konzol 10, Tartozék: Elveszíthetetlen csappal együtt Felületre vonatkoztatott hasznos teher = 150kg/m 2 Max. távolság = 1,25m ø Fatartók távolsága min 220 FTF homlokkorlát, komplett 11, Porszórt, piros. ø Tartozék: Duplafejű szög L=65mm Homlokkorlát 55 15, Homlokoldali védelem minden PERI betonozó állványhoz és állványkonzolhoz Állíthatósági tart. max

56 Pillérzsaluzatok QUATTRO A PERI betonozó állványok és létrafeljárók fekvő elemekre szerelhetők fel, illetve fekvő elemekről szerelhetők le. A QUATTRO pillérzsaluzatoknál csak egy létrafeljáró felszerelése szükséges, mert az egész egység összefeszítése csak egy sarkon történik. 2,70-3,90 - Cikksz. Megnevezés 3,60m 4,20m Betonozó állvány komplett Létra 180/ Kilépő létra 180/ Létrakorlát Létrakorlát Létratalp Létrakampó QUATTRO létracsatlakozó 2 2 létrafeljáró Súly kg Cikkszám QUATTRO létracsatlakozó elem, horg. 5, QUATTRO keretes pillérelemeknél, a létrák rögzítéséhez

57 Súly kg Cikkszám Betonozó állvány 132, Egyaránt alkalmas a TRIO, a RAPID és a QUATTRO pillérzsaluzatokhoz. Az alábbi tartozékokból áll: Betonozó állvány (1x) Betonozó állvány korlát 52, horg. (2x) Betonozó állvány korlát 134, horg. (2x) Daruemelő a betonozó állványhoz (3x) Betonozó állvány podeszt, alumínium 55, Porszórt Tökéletesen illeszkedik minden pillér keresztmetszethez 60x60cm-ig. A hozzátartozó daruemelőként is szolgáló csavarokkal rögzíthető ø 20 ø 14 A alapterületre vonatkozó hasznos teher 150kg/m állítható 620 Betonozó állvány korlát 52, horg. 10, Betonozó állvány korlát 134, horg. 18, Mindkettőből 2 db szükséges betonozó állványonként. Szereléskor automatikusan rögzül. ø Betonozó állvány daruemelő 6, Betonozó állványonként 3 db szükséges. Nem kioldódó csapokkal és bütykös anyával, horg ø Megengedett teherbírás: 1000kg DW 15 55

58 Pillérzsaluzatok SRS körpillérek A PERI betonozó állványok és létrafeljárók fekvő elemekre szerelhetők fel, illetve fekvő elemekről szerelhetők le. Magas SRS pillérelemek esetén két létrafeljárót kell felszerelni: - A létrafeljáró Kilépővel a betonozó állványra. - B létrafeljáró Kilépő nélkül, a pillérzsaluzat kötőelemeinek kezeléséhez. Figyelmeztetés: 7,80 m magasságtól 2 db betonozó állvány használatát javasoljuk. 2,70-3,90-4,50-6,00-7,80-9,60-3,60m 4,20m 5,70m 7,50m 9,30m 10,80m Cikksz. Megnevezés A* B* A* B* A* B* A* B* A* B* A* B* Pillérzsaluzat bet. állvány Létra 180/ Kilépő létra 180/ SRS kilépőkorlát Létrakorlát Létrakorlát Létratalp Létrakampó SRS létratartó SRS létracsatlakozó A* = A létrafeljáró B* = B létrafeljáró Súly kg Cikkszám SRS létracsatlakozó elem, horg. 10, SRS pillérelemeknél, ø 70 cm-ig, a létrák rögzítéséhez. B létrafeljáró A létrafeljáró SW 19 56

59 Súly kg Cikkszám Betonozó állvány körpillérhez 25/70 144, Minden pillérkeresztmetszethez illeszthető ø 25cm-től ø 70cm-ig 5cm-es raszterben Az alábbi alkatrészekből áll: Betonozó állvány podeszt 25/70 (1x) Korlát 134, horg. (4x) Betonozó állvány podeszt körpillérhez 25/70 70, Alumínium, porszórt Minden pillérkeresztmetszethez illeszthető ø 25cm-től ø 70cm-ig 5cm-es raszterben Alapterületi hasznos teher = 150kg/m Betonozó állvány korlát 134, horg. 18, db 25/70-es betonozó állványonként 2 db 75/120-as betonozó állványonként. Összeszereléskor a bedugási hossz miatt automatikusan rögzül. Horgok a biztonsági lánchoz SRS létratartó, horg. 0, A kilépő létra rögzítéséhez az SRS kilépőkorlát 134-hez. 2 db létránként. Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M12x25-8.8, horg. (1x) és szorító lemez (1x) M12x

60 Pillérzsaluzatok Súly kg Cikkszám Betonozó állvány körpillérhez 75/ , Minden keresztmetszethez illeszthető ø 75 cm-től ø 120 cm-ig 5 cm-es raszterben. Az alábbi alkatrészekből áll: Betonozó állvány podeszt 75/120 (1x) Betonozó állvány korlát 134, horg. (2x) Betonozó állvány korlát 184, horg. (2x) Betonozó állvány podeszt körpillérhez 75/120 77, Alumínium, porszórt. Minden pillérkeresztmetszethez illeszthető ø 75 cm-től ø 120 cm-ig 5 cm-es raszterben Alapterületi hasznos teher = 150 kg/m 2 Betonozó állvány korlát 184, horg. 22, db betonozó állványonként a 75/120-nál. Összeszereléskor automatikusan rögzül

61 Súly kg Cikkszám Létra 180/6, horg. 7, Kilépő létra 180/2, horg. 11, Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M12x40-8.8, szerint, horg. Szorítógyűrűvel DIN128 A12-FST szerint, horg. és Hatlapfejű anyával ISO 7042 M12-8, szerint, horg. (4x) x 298 = ø 13 Horgok a biztonsági lánchoz SW Létrakampó, horg. 0, Csak az alsó létrákhoz (2x) Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M12x25-8.8, szerint, horg. Hatlapfejű anyával ISO 7042 M12-8, szerint, horg. (4x) 320 SW Létratalp, horg. 2, Az alsó létra lezárásához és a létrák állványon való elcsúszásának megakadályozására Létrakorlát 75, horg. 15, Létrakorlát 150, horg. 25, Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M12x25-8.8, szerint, horg. (4x), és szorító lemez (4x) (1500)

62 Pillérzsaluzatok 60

63 Kúszóállványok Munkaállvány rendszerek KG / CB FB 180 ASG 160 CPP kúszó védőfal 61

64 Kúszóállványok KG és CB kúszóállványok Biztonsági és rendszerelemek A PERI kúszóállványok rendszerelemei mindig biztonságos munkavégzést tesznek lehetővé, mivel megfelelnek a szakmai szervezetek és a felügyeleti szervek előírásainak, és a munkavédelmi követelményeknek Biztonságos létralejáró a főállványról a kísérőállványra. A PERI rendszerelemekből minden munkaszinthez biztonságos létrafeljárók alakíthatók ki. 62

65 Oldalsó védelem a főállványhoz és a kísérőállványhoz Homlokkorlát oszlop CB korlátoszlop Végkorlát oszlop Homlokkorlát oszlop Homlokkorlát oszlop Végkorlát oszlop Végkorlát oszlop Konzolos túlnyúlás CB homlokkorlát oszlop A homlokkorlátok rögzítéséhez. Az állvány hossztartóira egyszerűen, homlokoldalról rácsavarozható. CB állvány végkorlát oszlop A nagyobb konzoloknál a külső állvány hossztartóira kerülnek felcsavarozásra. Furatok 8x16 fűrészelt fához. 6x80 DIN 571 facsavar (5, ill. 6 db) Cikksz.: x80 DIN 571 facsavar (5, ill. 6 db) Cikksz.: Furatok 8x16 fűrészelt fához. 63

66 Kúszóállványok Súly kg Cikkszám Létra 220/6 14, Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M 12x szerint, horg. Szorítógyűrűvel DIN 128 A 12 szerint, horg. és Hatlapfejű anyával ISO 4032 M12-8 szerint, horg. (4x) ø x 298 = M 12x Létra 180/6 7, Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M 12x szerint, horg. Szorítógyűrűvel DIN 128 A 12 szerint, horg. és Hatlapfejű anyával ISO 4032 M12-8 szerint, horg. (4x) x 298 = ø M 12x Létrakorlát 75, horg. 15, Létrakorlát 150, horg. 25, Alábbiakkal komplett: Hatlapfejű csavar ISO 4017 M 12x szerint, horg. (4x) és szorító lemez (4x) (750) M 12x25 64

67 Súly kg Cikkszám CB állvány végkorlát oszlop 11, Nagy kinyúlású konzolok esetén. Az állvány hossztartóira kell rácsavarozni ø ø 7 Tartozék: Hatlapfejű facsavar, M6x80 DIN571 szerint, horg. (6x) 0, Homlokkorlát oszlop 6, Az állványvégen beforduló korlát rögzítéséhez. Az állvány hossztartóira, a tartóvég fell kell rácsavarozni. 50 ø ø Tartozék: Hatlapfejű facsavar, M6x80 DIN571 szerint, horg. (5x) 0, Csavaros korlát 9, Betonfödémek és födémzsaluk szegélyéhez rögzíthet, 42 cm vastagságig min Max. távolság = 1,25 m Megeng. fesztáv. 3x15 cm-es korlátdeszkák alkalmazásakor = 2,10 m max

68 Munkaállvány rendszerek FB munkaállványok Gyorsan és egyszerűen használatra kész Ilyen egyszerűen kezelhető az FB munkaállvány, mivel: A 4 ágú emelőkötelet a süllyeszthető daruhorogba kell beakasztani, majd megemelni. - Készre szerelve kerül kiszállításra az építkezés helyszínére. - Az összehajtáshoz és kinyitáshoz szükséges biztonsági elemek és a tartozékok elveszíthetetlenek. - A tartozékok, például a támaszhosszabbítások, kísérőállványok vagy a korláttoldások egyszerű beakasztással vagy behelyezéssel rögzíthetők. - A nagy, 2,50 méteres konzoltávolságnak köszönhetően 40 % bér- és anyagköltség takarítható meg az átkötések elhelyezésekor. A piros biztosítóreteszek kioldása és a korlátok felhajtása. Kitámasztó rúd beépítése a megfelelő helyre, és kész. A kitámasztó rúd elveszíthetetlen csatlakozókkal rögzíthető. 66

69 Vasbetonvázas szerkezet esetén a falnyílások támaszhosszabbításokkal egyszerűen áthidalhatók. 1 darab, 200-as támaszhosszabbítással akár 3,50 m-es emeletmagasság hidalható át kiegészítő merevítők nélkül. A 300-as támaszhosszabbítással és kitámasztó rúddal akár 4,50 m-es emeletmagasság is áthidalható. A 200-as vagy 300-as támaszhosszabbítást csak be kell akasztani, és rögzített helyzetbe kerül. Az állvány támaszhosszabbítások használata esetén is megőrzi teljes teherbíró képességét max. 3,50 max. 4,50 FB-2 kitámasztó rúd FB as támaszhosszabbítás FB as támaszhosszabbítás A biztonságos kísérőállványról minden szükséges utómunkálat elvégezhető. A kísérőállvány mindkét támaszhosszabbításhoz illeszthető. A kísérőállvány szintén összecsukható. Előnyei a kisebb szállítási és tárolási helyigény, valamint a gyors össze- és szétszerelés. Biztosító retesz az FB as támaszhosszabbításon. A robusztus rétegelt lemez a kísérőállványon is a biztonságot és a hosszú élettartamot szolgálja. A támaszhosszabbítások és a kísérőállványok illeszkednek a vázas építés falnyílásaihoz. 67

70 Munkaállvány rendszerek Súly kg Cikkszám FB 180-3/300 munkaállvány 318, Alapterületre von. hasznos teher = 300 kg/m 2 Teljes felületén 45mm vastag rétegelt lemez Külön történő alkalmazásnál 450kg/m 2 -ig járólappal és korlátkerettel. Tartozékok: FB kitámasztó rúddal (2x) és FB akasztófejjel (2x) kompletten. DIN 4420 szerinti munka- és védőállvány Detail x ø ø 9 x x50= FEB 180-3/300 sarokállvány 486, FB 180-3/300 munkaállvánnyal és előszerelt FBE sarok-állványkerettel kompletten. Tartozékok: FB kitámasztó rúddal (2x) és FB akasztófejjel (2x) kompletten. ø 48,3 ø 9 ø 13 ø 48, Munkaállvány rakatmagasság 68

71 Súly kg Cikkszám FBZ 240 köztes állvány 117, Teljes felületén 45mm vastag rétegelt lemez járólappal és összecsukható, levehető korlátkerettel. DIN 4420 szerinti munka- és védőállvány ø 32 ø mm tengelytávolság 2414 Köztes állvány rakatmagassága Alapterületre von. hasznos teher = 300 kg/m DW 15/115 csavaros lemez, horg. 0, Az FB konzol FBZ köztes állványhoz való rögzítéséhez. Konzolonként 2db. 100 B FBN-2 kíséröállvány 118, Teljes felületén 45mm vastag rétegelt lemez járólappal és összecsukható korlátkerettel. DIN 4420 szerinti munka- és védőállvány. 805 ø Áthidaló állvány rakatmagassága 900 ø 9 lyuk ø 48,3 Alapterületre von. hasznos teher = 150 kg/m

72 Munkaállvány rendszerek ASG 160 A könnyű munka- és védőállvány A PERI ASG 160 a következőket biztosítja: Bármely alaprajzi forma gyors és teljes körülállványozása. Helytakarékos szállítás. Robusztus felépítés és hosszú élettartamot garantáló minőség. Kevesebb függesztési pont a nagy, 2 méteres konzoltávolságoknak köszönhetően. Ezek nagyobb biztonságot és alacsonyabb építési költségeket jelentenek. Állványok áthelyezése a süllyeszthető daruszemek segítségével. Átlós merevítők használata az ASG 160 esetében nem szükséges. Az ASG 160 biztonsági tető védőállvánnyá kibővítve. A rácskorlátok problémamentesen magasíthatók ASZ ASG ASZ ASG ASU Felfüggesztés vasbeton szerkezeteknél Az ASG akasztópapuccsal az ASG állványok vasbeton szerkezeteknél is használhatók. Felfüggesztés falazott szerkezeteknél Az akasztófejjel az állvány 8 vagy 78 cm-rel a felső sarki födém fölött függ. Utólagos rögzítő pontok falazott szerkezeteknél ASG felfüggesztőlemezzel. A lemez eltávolítása: az állvány leemelése után egyszerűen a födém felé kihúzni. Akasztópapucs 8 78 Horgonyhüvely Beakasztó hurok Felfüggesztőlemez 2. Akasztófej - 70 cm-rel magasabb felfüggesztés - tartozékkal 1,25 m-rel magasabb. 70
