1 ST 100 máglyatámasz A gazdaságos teherviselő állvány magasépítéshez és a mérnöki létesítményekhez Termékcsoport 11.10

2 05/2005 kiadás PERI GmbH Postfach Weißenhorn Tel.: / Fax: / info@peri.de Fontos figyelmeztetés: Termékeink alkalmazásakor figyelembe kell venni az egyes országokban érvényes biztonsági előírásokat. A kiadványban szereplő képek egy-egy építkezés pillanatnyi állapotát ábrázolják. Ezért különösen a biztonsági és rögzítési részleteket illetően nem mindig tekinthetők végleges állapotnak. A biztonsági előírásokat és a terhelési határértékeket gondosan be kell tartani. A változtatások és eltérések egyedi statikai igazolást igényelnek. A fejlesztést szolgáló műszaki változtatások jogát fenntartjuk!

3 Tartalomjegyzék Oldal PERI ST 100 máglyatámasz Az apró alkatrészek nélküli keretes támasz 2-3 Minden építkezéshez a megfelelő teherhordó állvány 4-5 A teherhordó állvány, számos alkalmazási előnnyel 6-7 Időmegtakarítás az egyszerű, és ezért gyors összeszerelhetőségnek köszönhetően 8-9 Kevés rendszer-elem, gyorsan kalkulálható mennyiségek Méretezési táblázatok 12 Bevizsgált biztonság Elemválaszték PERI a nagyvilágban

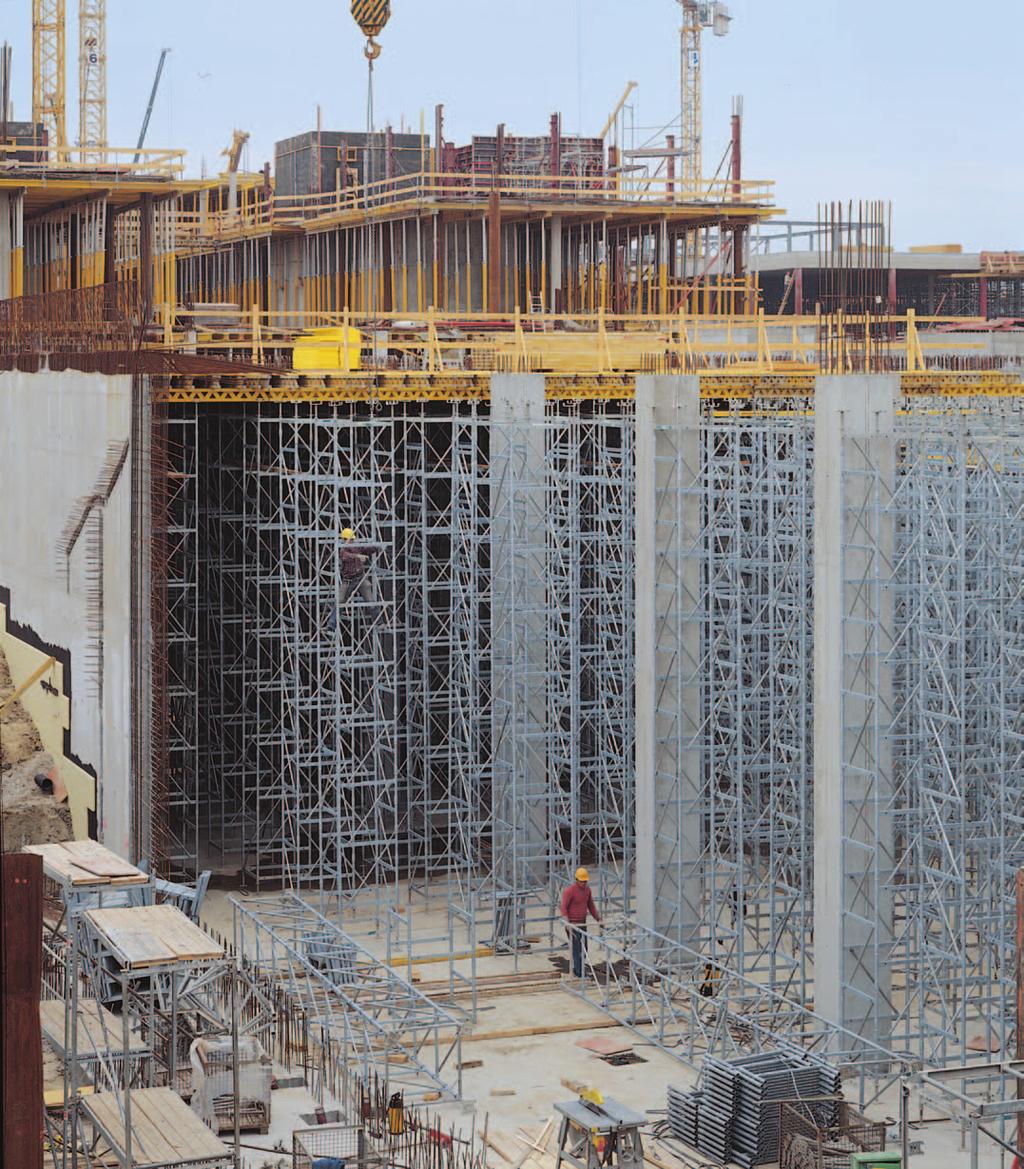

4 PERI ST 100 máglyatámasz Az apró alkatrészek nélküli keretes támasz Nehéz gerendákhoz ideális: Az ST 100 máglyatámasz biztosítja a szükséges állékonyságot. Csupán egyetlen kerettípus minden magassági kombinációhoz. Az 50 cm magas máglyakeretekkel minden magassági kombináció egyszerűen és előzetes tervezés nélkül kialakítható. Az ST 100-hoz nem kellenek apró alkatrészek, így az építkezésen nincsenek könnyen elvesző összekötőcsavarok, és egyéb elemek. A körülményes konszignációs számolgatások bonyolult kombinációs táblázatok alapján, az ehhez tartozó előkészítő munka, valamint a sokféle különböző alkatrész hosszas keresgélése a PERI ST 100 alkalmazásánál nem fordulnak elő. Ezzel a rendszerrel a keretes támaszépítés legújabb ismeretei valósulnak meg. Fontos a felhasználónak: A PERI ST 100 máglyatámasz hatósági típusvizsgálati minősítéssel rendelkezik. A minősítés alapján készült teherbírási diagramok szerint a megengedett terhelések meghatározhatók. E típusvizsgálati dokumentumokat Ön bármikor beszerezheti a PERI-től. Az ST 100, az ésszerű teherhordó állványzat, mely nagy terhelést is elvisel, pl. egy 2,5 m vastag födém súlyát 10 m magasban. Mivel az ST 100 gyorsan összerakható, ott is alkalmazható, ahol előregyártott erkélylemezeket vagy előregyártott födémelemeket kell alátámasztani. 2

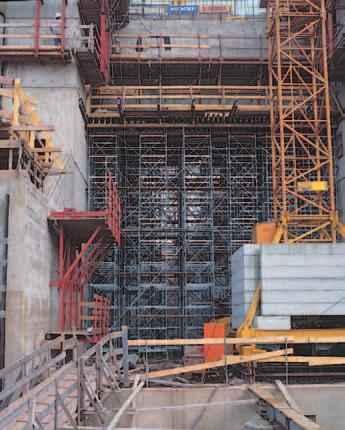

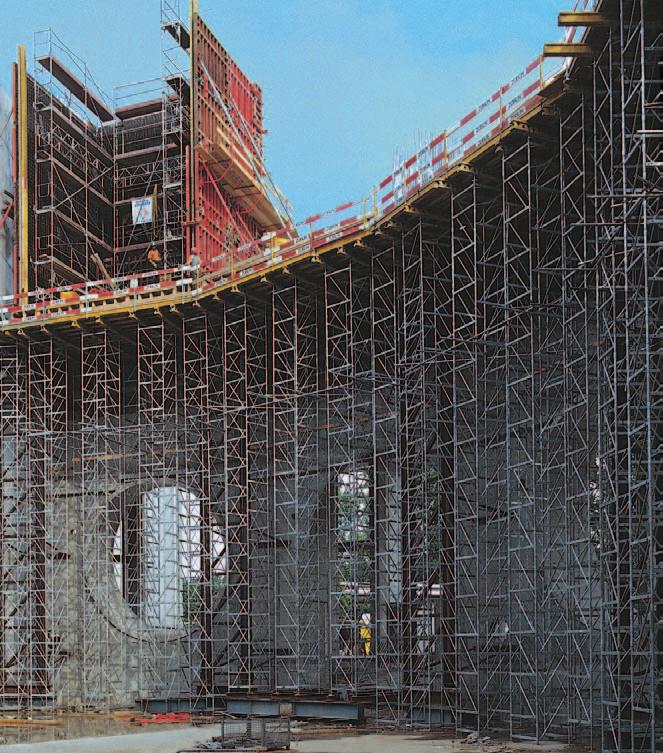

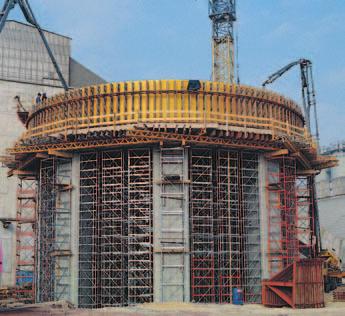

5 A PERI ST 100 ott is különösen gazdaságos megoldásnak bizonyul, ahol a nagy magasság miatt állva nem szerelhető össze. A tornyokat ebben az esetben egyszerűen a talajon fekve szerelik össze, és az átlós merevítések teszik lehetővé a daruval történő mozgatást. 3

6 ST 100 máglyatámasz Minden építkezéshez a megfelelő teherhordó állvány Gyakorlati előny: A PERI ST 100 azonnal felállítható és nem szükséges hozzá további merevítés, például födémzsaluzat alátámasztásánál sem. A PERI máglyatámasz átlós merevítések nélkül is teherbíró. Probléma nélkül együtt zsaluzhatók a gerendák a csatlakozó födémlemezekkel. Mindegy, hogy magas vagy alacsony a PERI ST 100 mindenhol alkalmazható. Teljesen mindegy, hogy lakóház építésnél, ipari létesítményeknél, vagy mint itt a képen egy híd tartószerkezetének építésénél alkalmazzák: A PERI ST 100 máglyatámasz teherbírása egészen 215,2 kn-ig terjed. (A típusvizsgálati teherbírási értékek betartandók!) 4

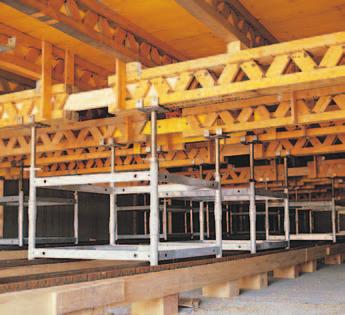

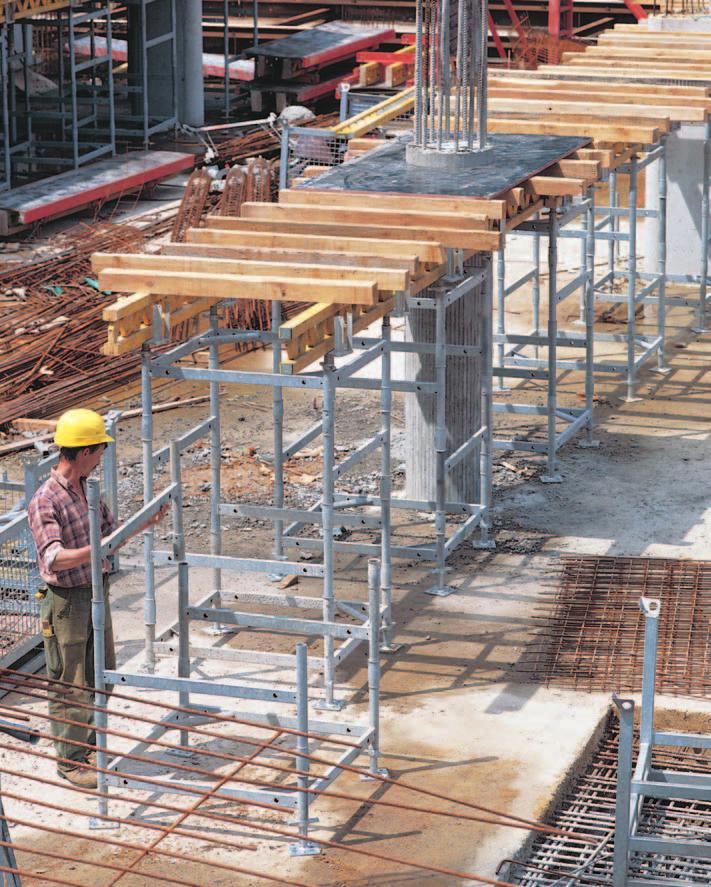

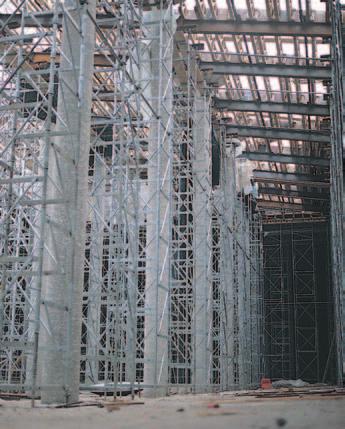

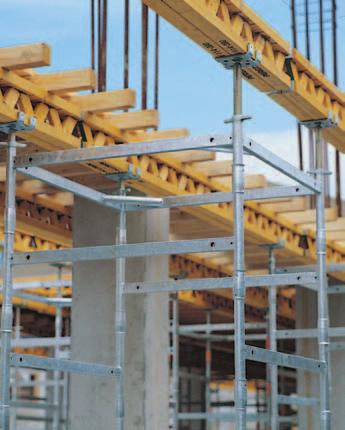

7 Az ST 100 máglyatámasszal a gerendák minden magasságban előre betonozhatók. Mindez nagyon gyorsan megvalósítható, hiszen az ST 100 átlós merevítések nélkül is alkalmazható. Az ST 100 keresztfejes fejtámasza 1, illetve 2 db GT 24-es fatartót kibillenés-biztosan támaszt alá. Ahol a födémtámaszokat már nem lehet alkalmazni, az ST 100 ott is minden magasságban gyorsan felállítható. 5

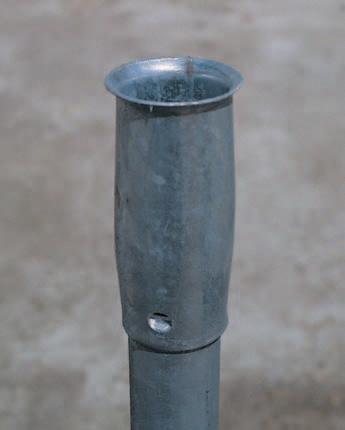

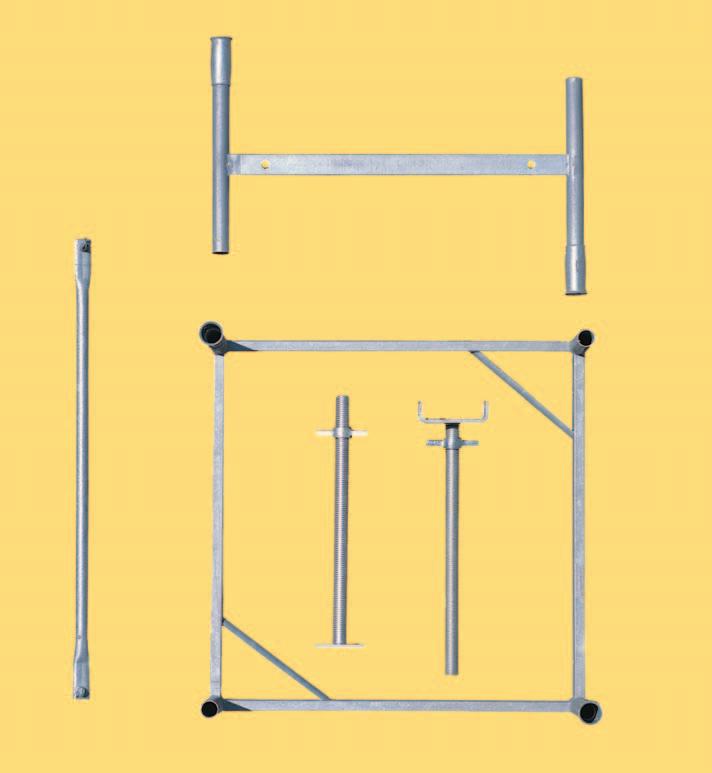

8 ST 100 máglyatámasz Teherhordó állvány számos alkalmazási előnnyel Az ST 100-hoz mindössze 5 alkotó elem tartozik. Ez pedig csökkenti a készleten tartást és növeli az alkalmazások számát. Gyakran 4 alkotó elem is elegendő, ha nem szükséges az átlós merevítéseket alkalmazni. Az ST 100 gyorsan összeszerelhető. Az ST 100-on minden gyorsan egymásba illeszthető. Csavarok, csapok és egyéb apró alkatrészek nélkül. A máglyatámasz súlya csupán 7 kg, és minden magasságban használható. Íme az összes rendszer-elem, amelyre szüksége lesz. Ezekkel a PERI ST 100 máglyatámaszt minden kívánt magasságra felépítheti. Speciális előkészítés nélkül. Csupán akkor lesz szüksége biztosító kötésre, ha az ST 100-at daruval kell mozgatni. Biztonságos és egyszerű szerelés A haranghüvely az elemek egymásba illesztését egyszerűvé és hibátlanná teszi. Ennek a megoldásnak köszönhető, hogy a keretek pontosan egymásra illeszkednek és a csövek központosak. Ráadásul semmiféle karbantartási igénnyel sem kell számolni. Ez is sokat számít! A PERI ST 100 máglyatámasz elemeit egyszerűen csak egymásba illesztik. 6

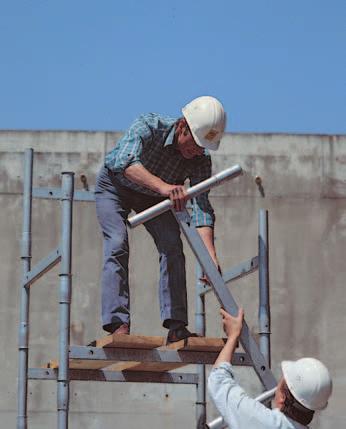

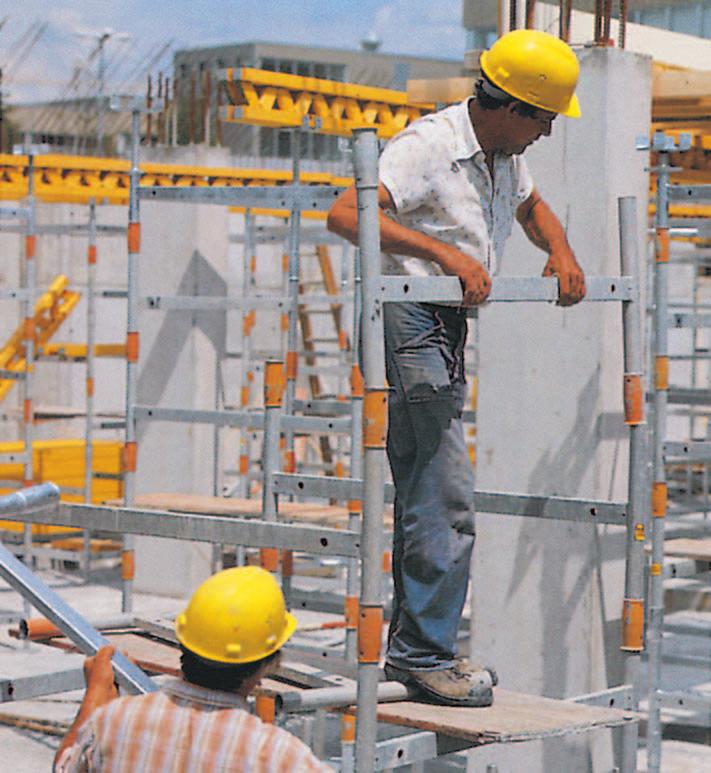

9 Az ST 100 átlós merevítő rúdjának egyik végén illesztőgomb található (a másik végén önbiztosító csap van). Így az összeszerelés különösen gyorsan megy. Az ST 100 létraszerüen járható, mert a keresztrudak távolsága a sarokcsatlakozásnál csupán 50cm. Ez egy olyan előny, amelyidőt takarít meg és növeli a biztonságot. A fejtámasszba szinte minden fajta főtartó beilleszthető, itt pl. PERI GT 24 rácsos fatartókkal látjuk. Nagy terheknél a fejtámaszhoz acéltartók vagy egyéb tartóprofilok is csatlakoztathatók. A nagyobb terhelések levezetéséhez IPE-profilokkal kiváltás készíthető a központos teherátadás biztosítása érdekében. 7

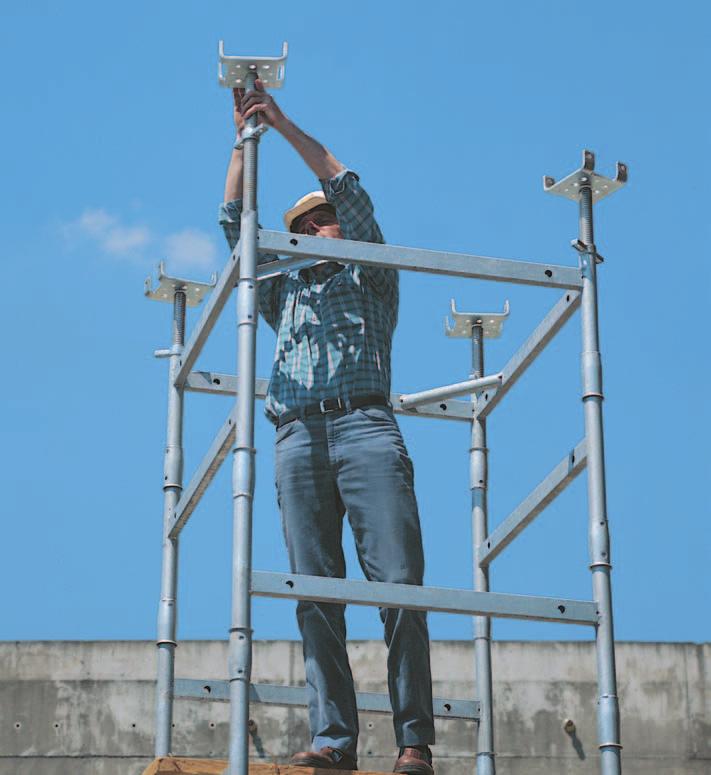

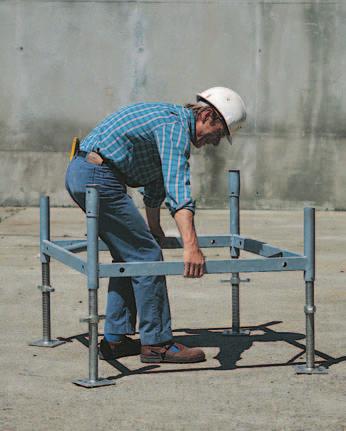

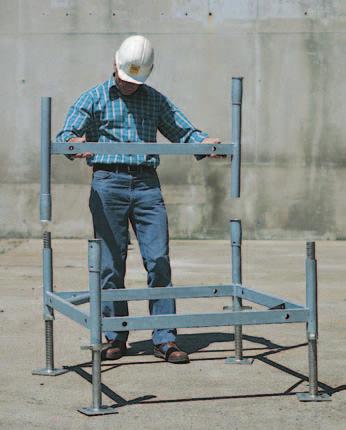

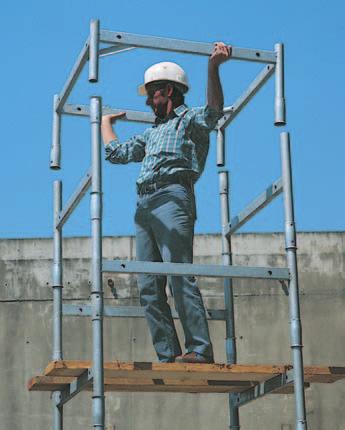

10 ST 100 máglyatámasz Időmegtakarítás, az egyszerű, és ezért gyors összeszerelhetőségnek köszönhetően Az alapkeretek felállítása a csavaros talpakat a megfelelő magasságba kell állítani, majd finombeállítással a keretet beszintezni. A megfelelő számú máglyakeretet egymásba helyezése után......a zárókeretet (felfordított alapkeret) is a helyére lehet illeszteni. Végül a támaszfejek is a megfelelő magasság beállítása után a helyükre kerülnek. 8

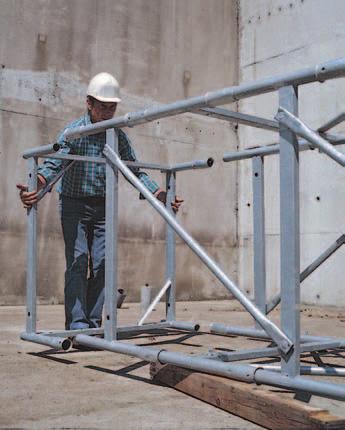

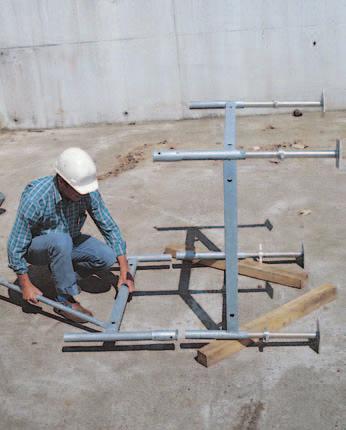

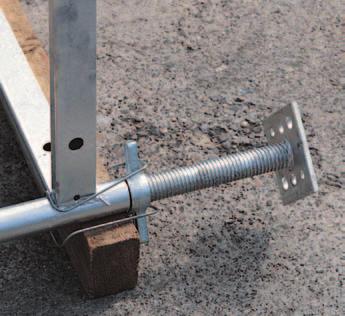

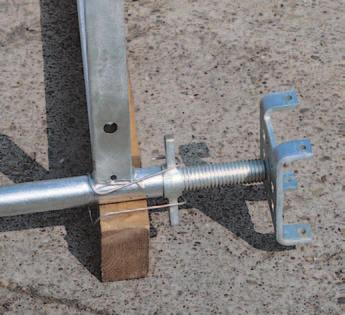

11 Nagyobb magasságoknál gazdaságos megoldás lehet, ha a máglyatámaszt a talajon szerelik össze. Ekkor valamennyi átlós merevítőt be kell építeni, hogy az ST 100 daruval történő mozgatásnál húzás felvételére is alkalmas legyen. Gyakorlati tanács: A talajon való összeszerelésnél az alsóbb átlós merevítőt mindig azonnal rögzítsük a máglyakerethez. Ha a máglyakeretek száma osztható 4-el (tehát 4, 8, 12, 16 stb.) akkor az alábbi szabályt kell alkalmazni az átlós merevítések beépítésénél: 2 egymással szemközti oldal valamennyi mezőjét merevíteni kell + a másik két, egymással szemközti oldalon a végmezőket, alul és felül. Ha a máglyakeretek száma nem osztható 4-el (tehát 2, 6, 10, 14 stb.) akkor az alábbi szabályt kell alkalmazni: Mindkét egymással szemben lévő olyan oldalon, ahol azonos a keretek vízszintes elemeinek a távolsága, minden mezőbe átlós merevítő kerül. Minden alkalmazási esetben érvényes a szabály, hogy daruval történő mozgatáshoz az alsó és felső biztosító kötéseket be kell akasztani. 9

12 ST 100 máglyakeret Kevés rendszer-elem, gyorsan kalkulálható mennyiségek Hány elemet kell alkalmazni a különböző toronymagasságokhoz? Ezzel az egyszerű számítással gyorsan megtudhatja, hogy egy adott magasságú PERI ST 100 támaszhoz hány darab máglyakeretre lesz szüksége: Példa: A toronymagasság 5,90 m. Az Ön számítása: (5,90-0,81) x 4= 20,36 Tehát 20 máglyakeretre lesz szüksége. Az alapkeretek száma = mindig 2 A csavaros talpak száma = mindig 4 A csavaros fejtámaszok száma = mindig 4 Az átlós merevítők száma = mindig egyenlő a máglyakeretek számával, jelen példában tehát 20 db. Nem A következő kisebb, páros szám egyenlő a máglyakeretek számával. (Toronymagasság 0,81 m ) x 4 A tizedes vessző előtti szám osztható 2-vel? Igen A tizedes vessző előtti szám egyenlő a máglyakeretek számával. Mekkora a csavaros talp megfelelő kihúzási hossza? Mint minden keretes támasznál, a PERI ST 100 esetében is érvényes a szabály: Először a csavaros talpakat kell a megfelelő méretre beállítani és ezután építhető fel a torony. Példa: A máglyamagasság 5,90 m. Toronymagasság (máglyakeretek száma : 4) 0,66 (2 x alapkeret) = maradék méret (m) Az Ön számítása a csavaros talpak magasságának meghatározására: 5,90- (20 máglyakeret : 4) 0,66 5,90 m = toronymagasság 5,00 m = máglyakeretek 0,66 m = alapkeretek Nem A maradék méret ná gyobb, mint 0,40 m? Igen 0,24 m = maradék méret A maradék méret kisebb, mint 0,40 m, ezért válassza a felső kihúzási hosszt = 0,10 m ( = min S K ) értékűre! Az alsó kihúzás hossz (S F ) ebben az esetben: 0,24 m 0,10 m = 0,14 m Felső kihúzási hossz = 0,10 m maradék méret 0,10 m min S K = alsó kihúzási hossz Alsó kihúzási hossz = 0,29 m maradék méret 0,29 m max S F = felső kihúzási hossz 10

13 A szükséges alkatrészek 1,75 és 12,30 m közötti toronymagasságokhoz* Alapkeret Csavaros talp Csavaros fejtámasz Biztosító kötés = 2 darab = 4 darab = 4 darab = 8 darab (igény szerint) Toronymagasság* [m] min. max. Máglyakeretek Átlós merevítések (igény szerint) Súly [kg] átlós merevítésekkel együtt Súly [kg] átlós merevítések nélkül 1,75 2, ,3 109,9 2,25 2, ,3 123,7 2,75 3, ,3 137,5 3,25 3, ,3 151,3 3,75 4, ,3 165,1 4,25 4, ,3 178,9 4,75 5, ,3 192,7 5,25 5, ,3 206,5 5,75 6, ,3 220,3 6,25 6, ,3 234,1 6,75 7, ,3 247,9 7,25 7, ,3 261,7 7,75 8, ,3 275,5 8,25 8, ,3 8,75 9, ,0 9,25 9, ,3 9,75 10, ,3 10,25 10, ,3 10,75 11, ,3 11,25 11, ,3 11,75 12, ,3 *alkalmazási méret beleértve a talp- és fejlemezeket is 11

14 ST 100 máglyakeret A diagrammok a II B számú típusvizsgálati tanúsítványból (a vizsgáló szervezet: Landesprüfamtes für Baustatik, Ministerium für Bauen und Wohnen des Landes Nordrhein -Westfalen, Düsseldorf) származnak. Ezeket a terhelési diagrammokat alkalmazni csak fentiek figyelembevételével szabad. ST 100 csavaros fejtámasz (csuklós fejlemezzel) D1 rendszer: - szabadon álló - átlós merevítésekkel - H 5,29 m magasságnál Megengedett FV [kn] 60,0 F V F V csavaros fejtámasz 53,0 50,0 48,4 Megengedett hasznos teherbírás F H F H 40,0 42,9 30 s k ,0 20,0 10,0 4,1 3,1 µ = 0,2 µ = 0,4 Minimális leterhetés elcsúszás ellen 21,8 17,6 Megengedett FH [kn] Szélteher H 5,29 m számított kihúzási hossz s F 290 látható kihúzási hossz 260 0,10 0, ,40 0,50 0,60 csavaros talp D2 rendszer: - szabadon álló - átlós merevítésekkel - H 7,29 m magasságnál Megengedett FV [kn] 60,0 F V F V csavaros fejtámasz F H F H 52,6 50,0 47,7 Megengedett hasznos teherbírás 40,0 40,9 s k ,0 20,0 µ = 0,2 Minimális leterhetés elcsúszás ellen µ = 0,4 30,3 24,5 Szélteher H 7,29 m számított kihúzási hossz látható kihúzási hossz 10,0 6,6 5,3 0,10 0,20 0,30 0,40 Megengedett FH [kn] 0,50 0,60 s F 290 csavaros talp

15 ST 100 máglyakeret ST 100 csavaros fejtámasz (csuklós fejlemezzel) A diagrammok a II B számú típusvizsgálati tanúsítványból (a vizsgáló szervezet: Landesprüfamtes für Baustatik, Ministerium für Bauen und Wohnen des Landes Nordrhein -Westfalen, Düsseldorf) származnak. Ezeket a terhelési diagrammokat alkalmazni csak fentiek figyelembevételével szabad. ➂ Száranként max. 53,5 kn (szélteher nélkül) 48,5 kn szélteherrel D3 rendszer: - felül befogott - szélteherrel/ szélteher nélkül - magasságtól függően: ➀ H 5,29m 1-1 átlós merevítés a fej-és lábkereten ➁ 5,29m < H 8,29m 2-2 átlós merevítés a fej-és lábkereten ➂ 8,29m < H 12,29M 3-3 átlós merevítés a fej- és lábkereten, kiegészítésként egy vízszintes merevítés kb. a magasság felénél ➀ Száranként max. 53,8 kn (szélteher nélkül) 52,6 kn szélteherrel ➁ Száranként max. 53,5 kn (szélteher nélkül) 51,6 kn szélteherrel ➀ ➁ ➂ 54,0 52,0 Megengedett FV [kn] 53,8 52,6 53,5 53,5 51,6 Szélteher nélkül 50,0 48,0 Szélteherrel 48,5 46,0 44,0 H [m] 5,0 5,29 D4 rendszer: 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 8,29 - felül befogott - átlós merevitések nélkül - szélteherrel / szélteher nélkül - H 8,29m-es magasságig 12,29 14,0 5,29m-es magasságig: körben egy-egy átlós merevítés a fej- és lábkeretnél F V 5,29m és 8,29m-es magasság között: körben két-két átlós merevítés a fej- és lábkeretnél F V 8,29m és 12,29m-es magasság között: körben három-három átlós merevítés a fej- és lábkeretnél és kiegészítésként egy vízszintes merevítés a magasság felénél. csavaros fejtámasz s k Megengedett FV [kn] 54, ,0 50,0 48,0 50,8 47,7 Szélteher nélkül 48,9 Szélteher H számított kihúzási hossz látható kihúzási hossz 46,0 44,0 5,0 5,29 Szélteherrel 6,0 7,0 8,0 44,1 H [m] 9,0 8,29 s F 290 csavaros talp

16 ST 100 máglyakeret A diagrammok a II B számú típusvizsgálati tanúsítványból (a vizsgáló szervezet: Landesprüfamtes für Baustatik, Ministerium für Bauen und Wohnen des Landes Nordrhein -Westfalen, Düsseldorf) származnak. Ezeket a terhelési diagrammokat alkalmazni csak fentiek figyelembevételével szabad. ST 100 keresztfejes fejtámasz 20/24 D5 rendszer: - szabadon álló - átlós merevítésekkel - H 5,29m magasságig 50,0 Megengedett F V [kn] F H F V F H F V keresztfejes fejtámasz 43,3 40,0 Megengedett hasznos teherbírás 39,0 30,0 20,0 10,0 µ = 0,2 µ = 0,4 Minimális leterhelés elcsúszás ellen 34,8 23,1 17,5 Szélteher H 5,29 m s k 340 számított kihúzási hossz látható kihúzási hossz 4,4 2,8 Megengedett F H [kn] s F ,10 0,20 0,30 0,40 0,50 0,60 csavaros talp D6 rendszer: - szabadon álló - átlós merevítésekkel - H 7,29m magasságig 50,0 Megengedett F V [kn] F H F V F H F V keresztfejes fejtámasz 43,0 40,0 Megengedett hasznos teherbírás 30,0 34,5 31,0 s k ,0 µ = 0,2 Minimális leterhelés elcsúszás ellen µ = 0,4 25,2 Szélteher H 7,29 m számított kihúzási hossz 30 látható kihúzási hossz 10,0 7,0 5,2 Megengedett F H [kn] s F ,10 0,20 0,30 0,40 0,50 0,60 csavaros talp 14

17 ST 100 máglyakeret ST 100 keresztfejes fejtámasz 20/24 A diagrammok a II B számú típusvizsgálati tanúsítványból (a vizsgáló szervezet: Landesprüfamtes für Baustatik, Ministerium für Bauen und Wohnen des Landes Nordrhein -Westfalen, Düsseldorf) származnak. Ezeket a terhelési diagrammokat alkalmazni csak fentiek figyelembevételével szabad. ➂ Száranként max. 43,3 kn (szélteher nélkül) 39,1 kn szélteherrel D7 rendszer: - felül befogott - szélteherrel / szélteher nélkül - magasságtól függően: ➀ H 5,29m 1-1 átlós merevítés a fej- és lábkereten ➁ 5,29m < H 8,29m 2-2 átlós merevítés a fej- és lábkereten ➂ 8,29m < H 12,29m 3-3 átlós merevítés a fej- és lábkereten, kiegészítésként egy vízszintes merevítés kb. a magasság felénél ➀ Száranként max. 44,3 kn (szélteher nélkül) 42,7 kn szélteherrel ➁ Száranként max. 43,7 kn (szélteher nélkül) 41,5 kn szélteherrel ➀ ➁ ➂ Megengedett F V [kn] 46,0 44,3 44,0 42,7 42,0 40,0 38,0 5,0 5,29 D8 rendszer: 43,7 41,5 43,3 39,1 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 8,29 Szélteher nélkül Szélteherrel 12,29 H [m] 14,0 5,29m-es magasságig: körben egy-egy átlós merevítés a fej- és lábkeretnél 5,29m és 8,29m-es magasság között: körben két-két átlós merevítés a fej- és lábkeretnél 8,29m és 12,29m-es magasság között: körben három-három átlós merevítés a fej- és lábkeretnél és pluszban egy vízszintes merevítés a magasság felénél. - felül befogott - átlós merevitések nélkül - szélteherrel / szélteher nélkül - H 8,29m-es magasságig F V F V keresztfejes fejtámasz 46,0 Megengedett F V [kn] s k ,0 42,0 44,3 42,7 Szélteher nélkül Szélteherrel 42,8 Szélteher H számított kihúzási hossz látható kihúzási hossz 40,0 38,0 39,0 H [m] s F ,0 5,29 6,0 7,0 8,0 8,29 9,0 csavaros talp 15

18 ST 100 máglyatámasz Bevizsgált biztonság négy irányban kihajló Kétirányban kihajló Egyirányban kihajló Szabadon álló rendszer Felül nem befogott: ebben az alkalmazási esetben az összes átlós merevítést be kell építeni. (merevítések száma = a máglyakeretek száma). A D1, D2 illetve a D5 vagy a D6 rendszer szerinti diagrammokat kell alkalmazni. Egyirányban felül befogott rendszer A másik irányban szabadon álló (egy, illetve két irányban kihajló): Ugyanúgy a D1, D2 illetve a D5 vagy D6 rendszereket kell alkalmazni. Az átlós merevítéseket csak a lehetséges kihajlás irányába kell beépíteni. 16

19 MULTIFLEX Méretezési táblázat ST 100 máglyatámasz és kettőzött GT24 főtartó kombinációjára L S II. tartóállvány-csoport: γ T = 1,15 ST 100 ST 100 a = a kereszttartók távolsága (lásd. a GT 24 födémzsaluzati alkalmazási táblázatait) L S = GT 24 tartók fesztávolsága, kereszttartóként L J = GT 24-es tartók fesztávolsága, kettőzött főtartóként L J a ST 100 ST 100 A GT 24 kettőzött főtartó megengedett fesztávolsága L J [m] Födémvastagság Terhelés GT 24 kereszttartó fesztávolsága L S [m] q* [m] [kn/m 2 ] 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 0,10 4,5 4,34 4,18 4,03 3,91 3,79 3,65 3,52 3,40 3,29 3,19 3,10 3,02 2,94 0,12 5,0 4,12 3,96 3,82 3,70 3,60 3,46 3,33 3,22 3,11 3,02 2,94 2,86 2,79 0,14 5,5 3,93 3,78 3,65 3,54 3,42 3,29 3,17 3,06 2,96 2,88 2,80 2,72 2,65 0,16 6,1 3,78 3,63 3,51 3,40 3,27 3,14 3,03 2,93 2,83 2,75 2,67 2,60 2,54 0,18 6,6 3,64 3,50 3,38 3,28 3,14 3,02 2,91 2,81 2,72 2,64 2,56 2,50 2,43 0,20 7,1 3,53 3,39 3,27 3,16 3,02 2,91 2,88 2,70 2,62 2,54 2,47 2,40 2,34 0,22 7,6 3,42 3,29 3,18 3,05 2,92 2,80 2,70 2,61 2,53 2,45 2,38 2,32 2,26 0,24 8,1 3,33 3,20 3,09 2,95 2,82 2,71 2,61 2,53 2,45 2,37 2,31 2,24 2,19 0,26 8,7 3,25 3,12 3,00 2,86 2,74 2,63 2,54 2,45 2,37 2,30 2,24 2,18 2,09 0,28 9,2 3,17 3,05 2,91 2,78 2,66 2,56 2,46 2,38 2,30 2,23 2,17 2,07 1,97 0,30 9,8 3,11 2,98 2,83 2,69 2,58 2,48 2,39 2,31 2,23 2,17 2,06 1,95 1,85 0,40 12,9 2,75 2,59 2,46 2,35 2,25 2,16 2,01 1,87 1,70 1,54 1,40 1,27 1,16 0,50 16,0 2,47 2,33 2,21 2,06 1,88 1,68 1,48 1,32 1,17 1,05 0,93 0,83 0,74 0,60 19,1 2,26 2,10 1,89 1,65 1,43 1,24 1,08 0,94 0,82 0,71 0,62 0,70 22,2 2,03 1,78 1,50 1,27 1,09 0,92 0,79 0,67 0,56 0,80 25,4 1,74 1,44 1,19 0,99 0,83 0,69 0,57 0,90 28,5 1,44 1,17 0,95 0,78 0,63 1,00 31,4 1,22 0,97 0,77 0,61 *Terhelés DIN 4421 szerint: Önsúly g = 0,40 kn/m 2 Betonteher b = 26 kn/m 3 x d (m) Hasznos terher p = 0,20 x b 1,5 p 5,0 kn/m 2 Összteher q = g + b + p Példa: Födémvastagság L S kereszttartó fesztávolság = megengedett L J főtartó fesztávolság = 0,30 m 3,00 m = 2,23 m A max. megengedett lehajás mértéke: L J

20 ST 100 máglyatámasz Súly kg Cikkszám ST 100 alapkeret, horganyzott 17, Láb- és fejkeretként is alkalmazható. 450 ø 22 ø ST 100 máglyakeret, horganyzott 6, darab magassági folyóméterenként. ø 22 ø ST 100 átlós merevítő, horganyzott 2, Húzásállóan összekapcsolja a keretelemeket. Tornyonkénti darabszám a statikai követelmények szerint ø 34 18

21 Súly kg Cikkszám ST csavaros talp, horganyzott 5, Elveszíthetetlen anyával együtt. ø Csavarmenet állítási hossz min. 47 max ø 21 ø 19 ø 14 ø , ,5 ø ø 19 ø 14 ø 10 ø 21 ø ø 6, Csavarmenet állítási hossz min max Tartozék: ST 100 biztosító kötés, horganyzott 0, ST csavaros fejtámasz, horganyzott 6, Elveszíthetetlen anyával együtt. A fejvilla max. dőlése = 4,4 % minden oldalra Csavarmenet állítási hossz min. 51 max. 535 Tartozék: ST 100 biztosító kötés, horganyzott 0, ST keresztfejes fejtámasz, horganyzott 7, Elveszíthetetlen anyával együtt. Egy vagy két GT 24 vagy VT 20K fatartó billenésmentes befogására. ø 38 Tartozék: ST 100 biztosító kötés, horganyzott 0,

22 Súly kg Cikkszám ST 100 záró keret, horganyzott 5, A záró hevederrel összekapcsolva alapkeretként alkalmazható, ha az ST 100 alapkeret geometriai okokból nem használható ø 22 ø ST 100 átlós merevítő, horg. ST 100 záró heveder, horg. ST 100 záró keret, horg. 2 darab hevedersíkonként ST 100 záró heveder, horganyzott 6, A záró keretek merevítéséhez. 2 db feszítőékkel együtt darab hevedersíkonként ST máglyatámasz kapcsoló, horganyzott 1, ST 100 máglyatámasz és előtéttárcsa öszekapcsolására nagy teherkoncentráció esetén szükséges megoldás darab tárcsánként és folyóméterenként. 20

23 Súly kg Cikkszám Paletta ST 100/2, horganyzott 124, A PERI ST 100 máglyatámasz elemek egyszerű szállítására. Kapacitás: 84 db máglyakeret + csavaros talp és fejtámasz + átlós merevítő Az alkalmazási útmutató szerint!! Figyelem, biztonsági tanács: Könnyű, nagy felületű raktáráru szabadban történő raktározásánál a rakodási magasságot csökkenteni kell! Terhelhetőség: 1000kg ST 100 biztosító kötés, horganyzott 0, A csavaros talpak és fejtámaszok keretből történő kiesésének megakadályozására Állványcső Ø 48,3x3,2, horganyzott L = 1,0m 3, L = 2,0m 7, L = 3,0m 10, L = 4,0m 14, L = 5,0m 17, L = 6,0m 21, Egyedi hossz 3,55/lfm Állványcső vágási költség Csőbilincs NK1, normál 48/48 1, Kulcsnyílás: 19 mm Csőbilincs DK1, forgó 48/48 1, Kulcsnyílás: 19 mm 21
