1 DOKA keretes falzsaluzatok

2 FALZSALUZATOKKAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Műszaki követelmények: - a tervezett formához igazodjon - a tervezett felületet adja - megfeleljen a statikai igénybevételeknek Gazdasági követelmények: - tartós, masszív elemekből álljon, bírja a sokszori felhasználást - gyorsan átépíthető legyen - logikus rendszerével egyszerűen, minden feladathoz felhasználható legyen Biztonsági követelmények: - a munkabiztonságot szolgáló eszközök a zsalurendszer részét képezzék - átlátható logikus munkamenet

3 FALZSALUZATOK RENDSZEREZÉSE DOKA FALZSALUZATOK KERETES FALZSALUZATOK FATARTÓS FALZSALUZATOK Daruval mozgatható, nagytáblás rendszerek: Framax Xlife rendszer Top50 rendszer (FF20 rendszer) Kézzel is mozgatható, könnyő acélkeretes, kistáblás rendszerek: Frami és Frami270 rendszer (Alu-Framax Xlife rendszer)

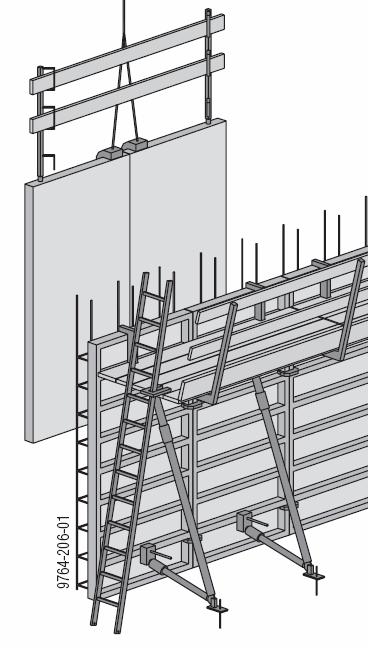

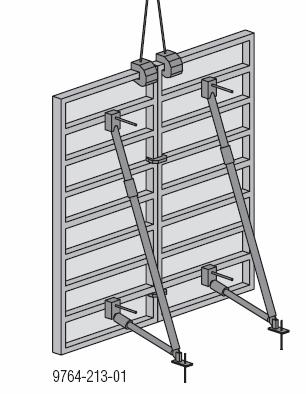

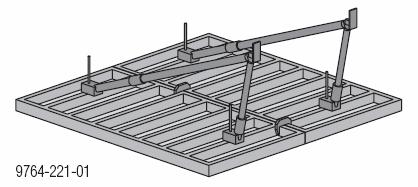

4 FALZSALUZATOK ÉPÍTÉSE BEZSALUZÁS - zsaluelemek lerakodása - előszerelés (fektetve, alátét fákon) - elemcsoport felemelése zsaluleválasztó felhordása - zsalutáblák elhelyezése a falsík mentén, elemtámaszok aljzathoz rögzítése, függőbe állítás - betonozó konzolok vagy állványok elhelyezése - vasalás - összeállított, kezelt kontrazsalu elhelyezése, ankerozás - betonozás KIZSALUZÁS - kontrazsaluzat rögzítése (daru) - ankerek, elemcsoportok közötti kötőelemek oldása - zsalutáblák elemelése, tisztítása, fektetett tárolása

5 KERETES FALZSALUZATOK

6 KERETES FALZSALUZATOK RENDSZEREZÉSE Nehéz acélkeretes zsalu daruval Framax Xlife Könnyő acélkeretes zsalu daruval daru nélkül Könnyő alumínium zsalu Frami 270 (Alu-Framax) Kistáblás zsalu daru nélkül Frami

7 FRAMAX XLIFE RENDSZER BEMUTATÁSA

8 FRAMAX XLIFE RENDSZER A RENDSZER ÁLTALÁNOS JELLEMZŐI A Framax Xlife rendszer: - minden daruzott építési munkához alkalmazható - masszív, különösen nagy teherbírású elemekből áll, (megengedett frissbeton nyomás: 60 kn/m 2, 15 mm-es ankerrendszer esetén) cm-es elemmagasságig 2 anker szükséges - hosszú élettartamú, gazdaságos megoldás - kiválóan alkalmazkodik a változó terepviszonyokhoz, fokozatmentes magasságeltolás - raszterrendszere átlátható és logikus, minden alaprajzhoz könnyen illeszkedik

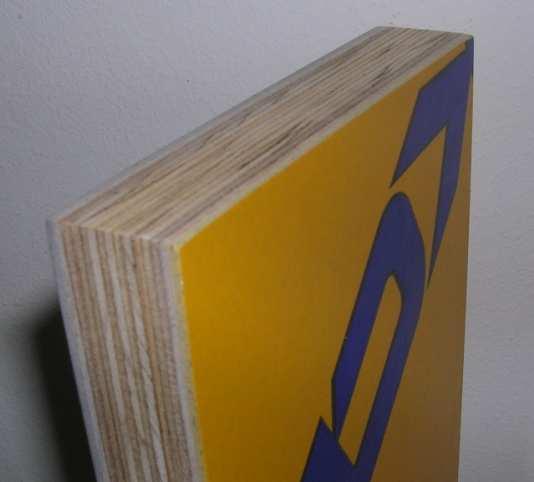

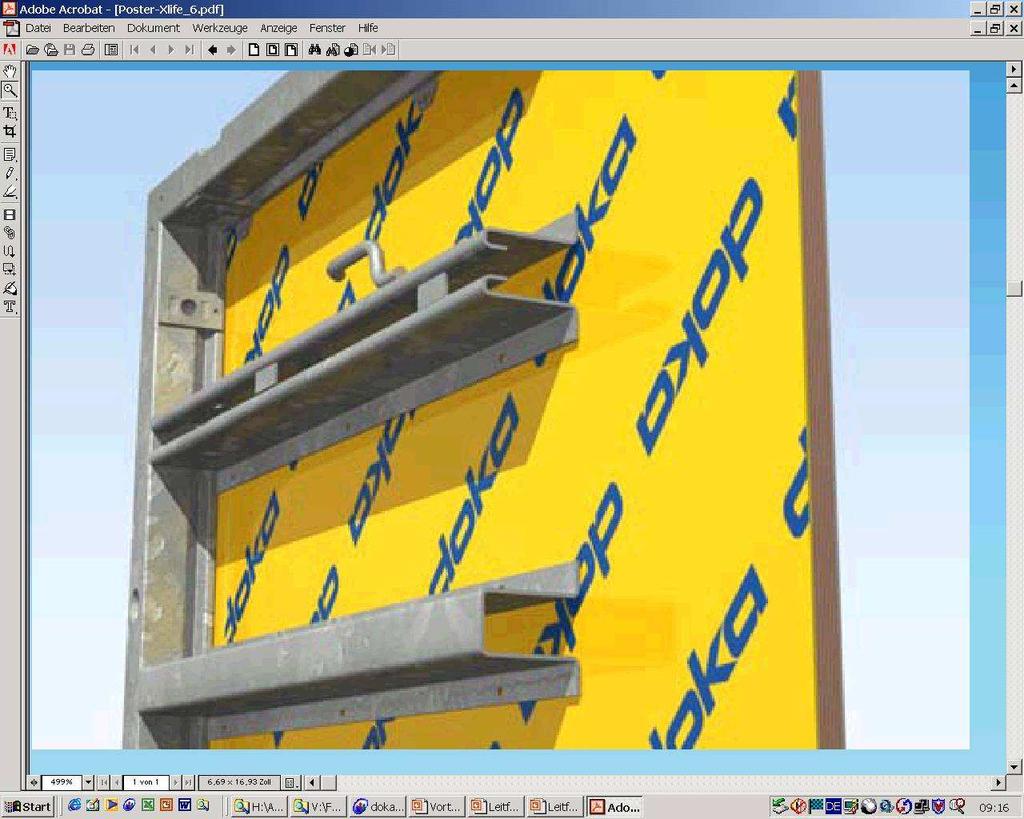

9 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - ZSALUTÁBLÁK Zsalutáblák felépítése: Keret - horganyzott acél - porszórt - 12 cm vastag üreges acélprofil - erős kereszprofilok (integrált profil) Zsaluhéj (21 mm vastag) - speciális műanyag bevonat mindkét oldalon - rétegelt lemez hordozóréteg - a kerethez hátulról történő csavarozással rögzítve - nagynyomású mosóval tisztítható

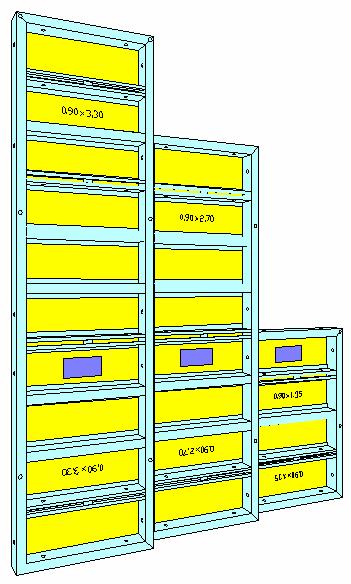

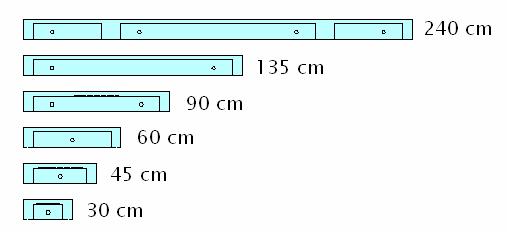

10 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - ELEMTÍPUSOK Táblamagasságok: - 90 cm (Alu-Framax) cm cm cm Táblaszélességek: - standard táblák: - univerzális táblák:

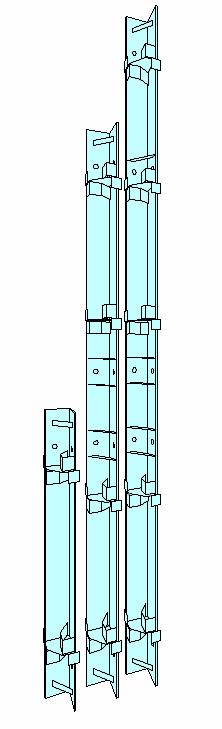

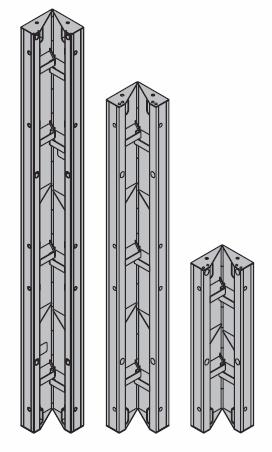

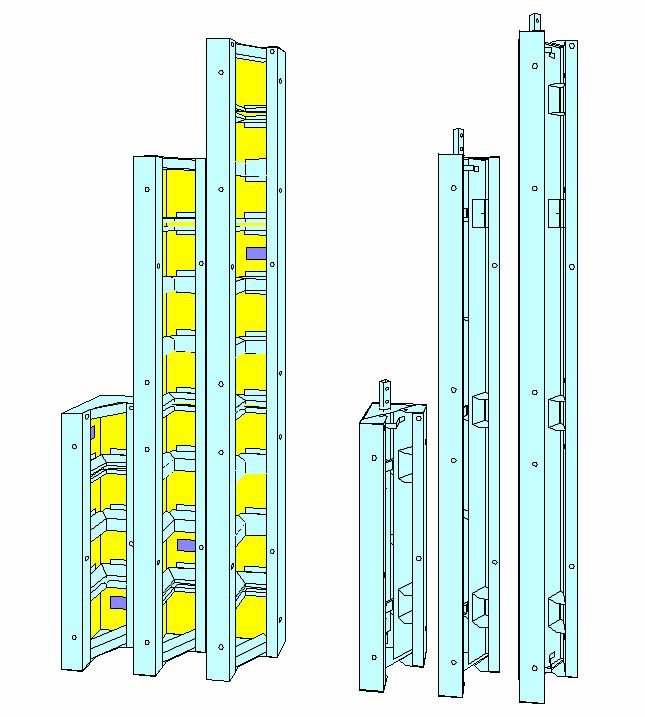

11 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - ELEMTÍPUSOK Sarokelemek: (A magassági méreteik igazodnak a táblaméretekhez) Framax Xlife belső sarkok és kizsaluzó sarkok: Framax külső sarkok: Framax csuklós belső sarkok I: Framax csuklós külső sarkok A:

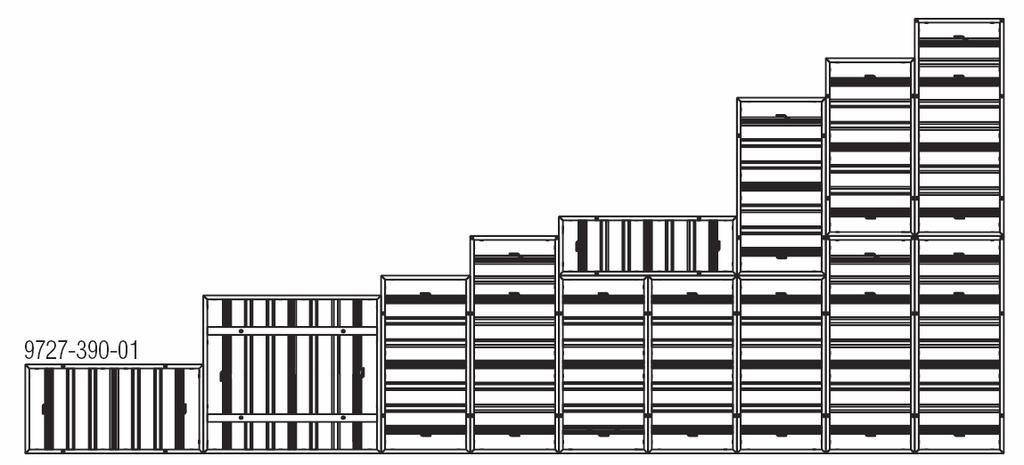

12 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - RASZTERRENDSZER Logikus raszterrendszer A 15 cm-es elemraszter előnyei: - egyszerű, átlátható, könnyen tervezhető zsaluzás - kevés kiegyenlítés - egységes, tiszta fugakép

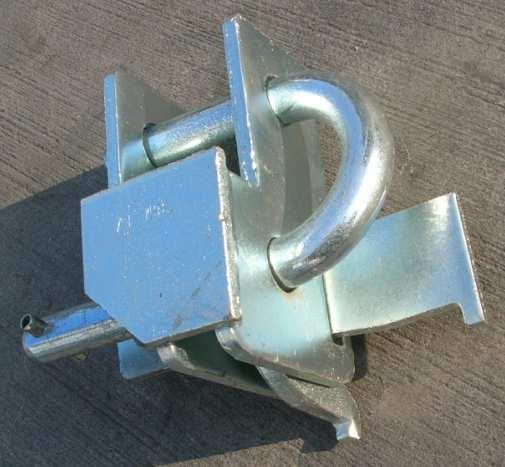

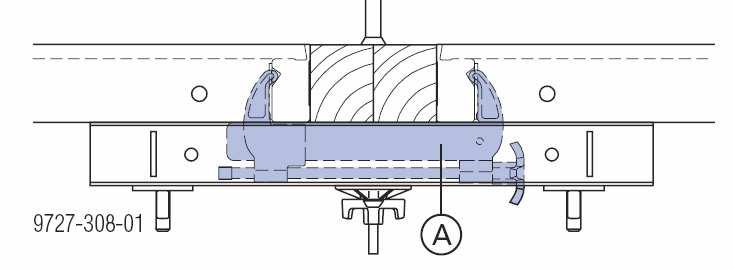

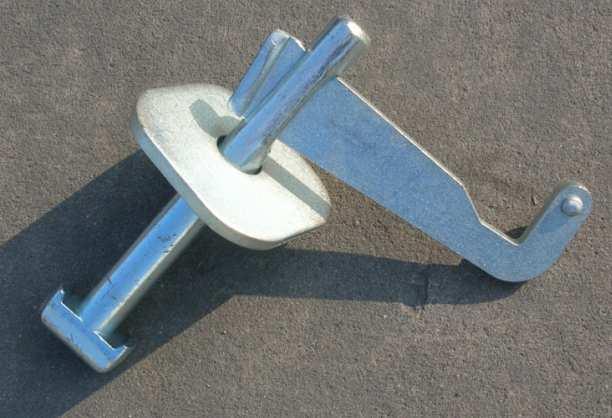

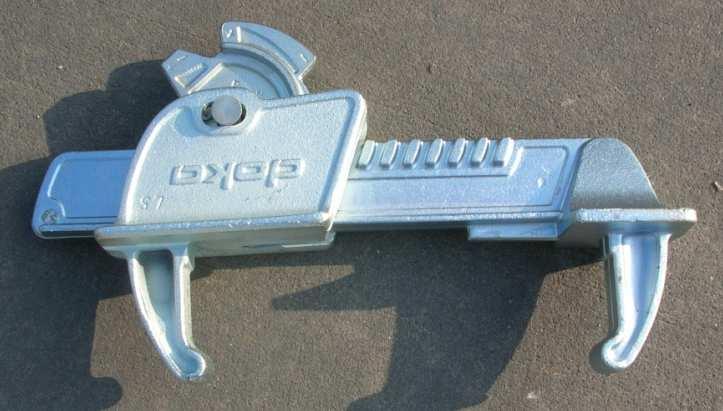

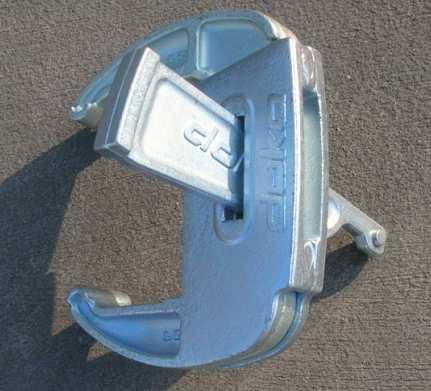

13 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI KÖTŐELEMEK Kötőelemek: Feladatuk a zsalutáblák összekapcsolása, síkba igazítása és a húzóerők felvétele Framax gyorskapcsoló RU - könnyű (3,3 kg), egy kézzel könnyen elhelyezhető - kis helyigényű - nem deformálódik (öntvény) Framax univerzális kapcsoló - zsalutáblák közötti kiegyenlítésekhez 15 cm-ig alkalmazható - a keretekre felfekszik, merev elemkapcsolatot tesz lehetővé - nem deformálódik (öntvény) Framax kiegyenlítő kapcsoló - zsalutáblák közötti kiegyenlítésekhez 20 cm-ig alkalmazható

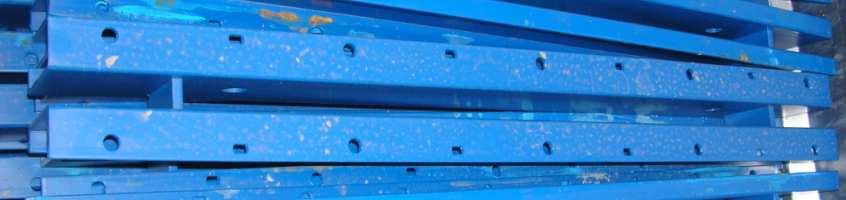

14 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - MEREVÍTÉSEK Merevítő elemek: Feladatuk a táblák síkbarendezése, kiegyenlítéseknél az ankererő átvitele a keretekre és a magasított zsalutáblák merevítése daruzáskor Framax kötősín 90 és 150 Merevítő elemek kapcsolóelemei: Framax ékes kapcsoló Framax univerzális kötőcsavar és szárnyas anya szorítólappal 15,0

15 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI ÁTKÖTÉSEK 1. Ankerátkötések: Feladatuk a frissbeton nyomásából eredő erők felvétele Ankerrúd x cm 15,0 - horganyzott vagy kezeletlen menetes szárak - átmérő 15,0 mm (60 kn/m2 betonnyomásnál) Szárnyas anya szorítólappal 15,0 A Framax Xlife táblák keretprofiljában lévő kónikus ankerhüvelyek lehetővé teszik a táblák egy-, vagy kétoldal kónuszos, illetve magasságkülönbséggel történő elhelyezését Framax nyomólap 6/15 és Hatlapfejű anya 15,0 - fektetett táblák alsó átkötéséhez

16 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI ÁTKÖTÉSEK 2. Ankerátkötések kiegészítő elemei: Framax ankerszalag feszítő és ankerszalag: - az ankerszalag elvesző elem - a falvastagság 5 cm-es raszterben változhat Framax ankertartó szögvas: - alkalmazásával az ankerezés a táblán kívülre esik - szabadon megválasztható az ankerezés helye

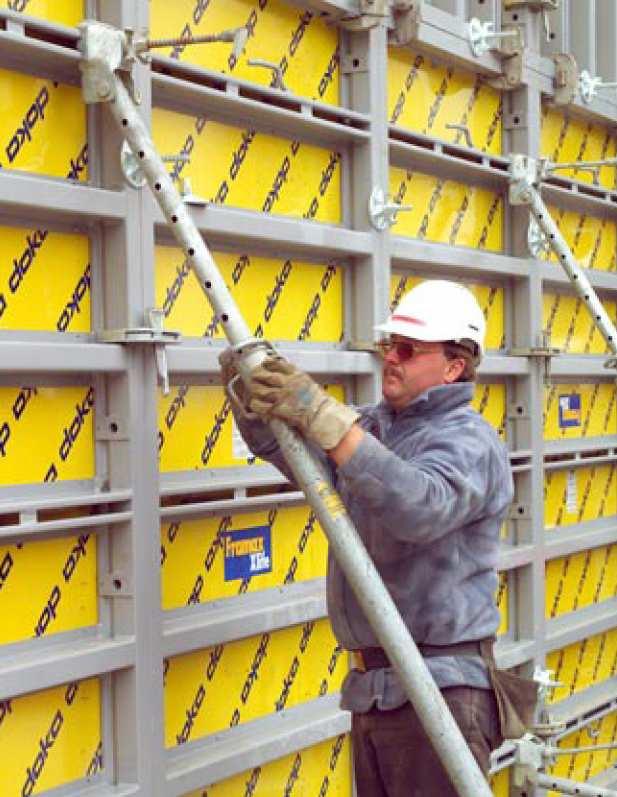

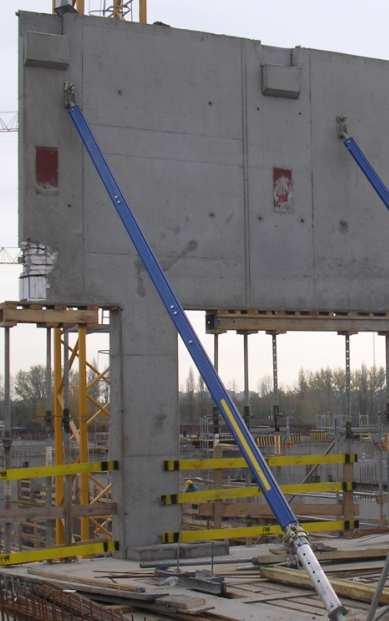

17 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI MEGTÁMASZTÁS Kitámasztó és beállító eszközök: Feladatuk a zsaluzat megtámasztása (szél ellen) és beállítása Elemtámasz 340 és 540: - 8 cm-es raszterben állítható és a csavarmenet biztosítja a finombeállítást Eurex beállító támasz: - magas falzsaluzatok megtámasztásához - toldható 13,4 m kihúzási hosszig Doka expresszanker: - elemtámaszok biztonságos lerögzítéséhez

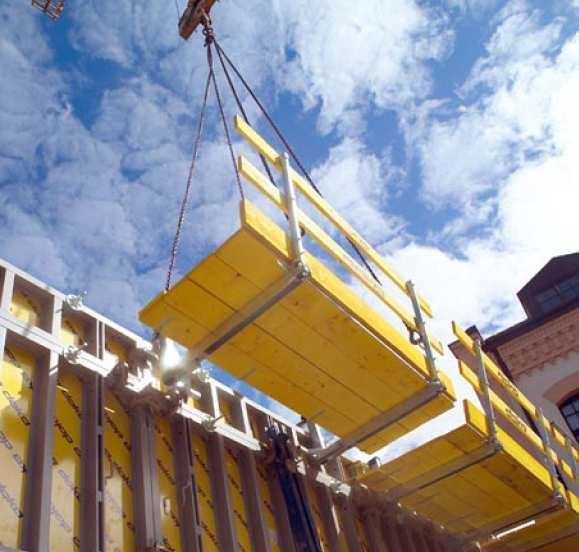

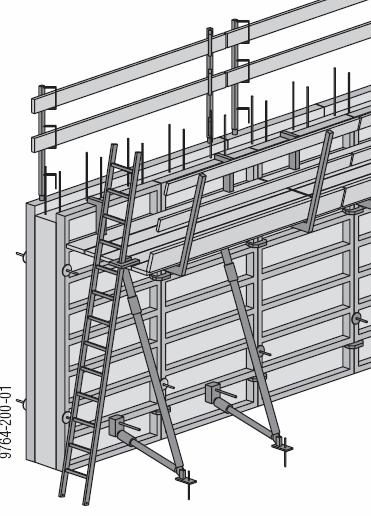

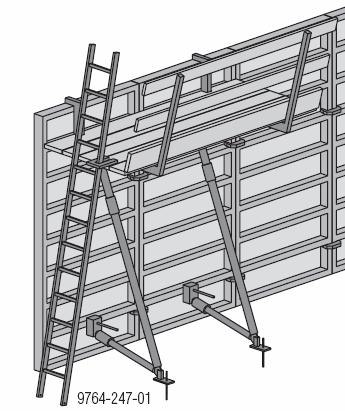

18 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI BIZTONSÁG 1. Framax konzol 90: - kézzel kezelhető, elhelyezhető - a vízszintes bordákhoz és a függőleges kerethez is kapcsolható - 87 cm széles munkaszint alakítható ki Framax betonozó munkaállvány 1,25/2,70 m: - daruval kezelhető, elhelyezhető - gyorsan, egyszerűen építhető cm széles munkaszintet biztosít Védőkorlát 1,10 m: (ellenkorlát) - kézzel kezelhető - gyorsan, a kontrazsaluzatra csavarozva elhelyezhető - ellenkorlátként a leesés/átesés ellen biztosít

19 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI BIZTONSÁG 2. XS létrarendszer: - a munkaszinkekre történő biztonságos feljutást biztosítja - az adapterek segítségével könnyen a zsaluzatra szerelhető - a létrára kapcsolható védőkosarak biztosítják a hátraesés elleni védelmet

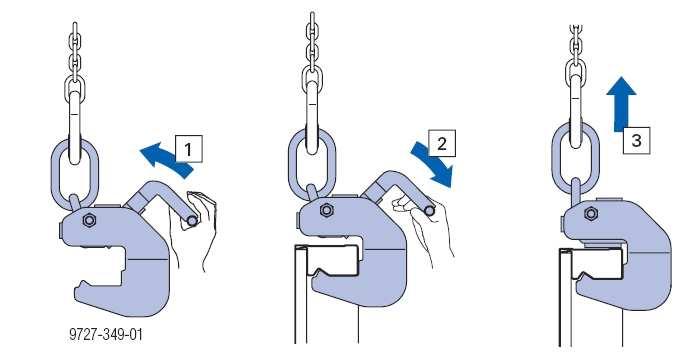

20 FRAMAX XLIFE RENDSZER A RENDSZER ELEMEI - DARUZÁS Framax daruhorog: - teherbírása: 1000 kg/daruhorog - elemcsoport emelésekor mindig szimmetrikusan, az elemcsatlakozásokhoz kell elhelyezni

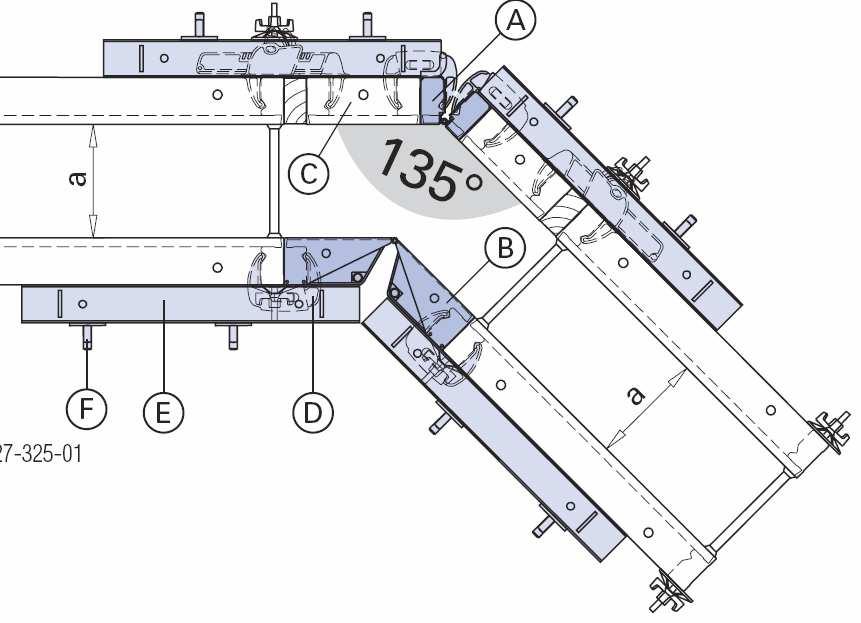

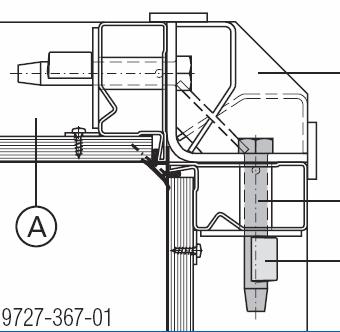

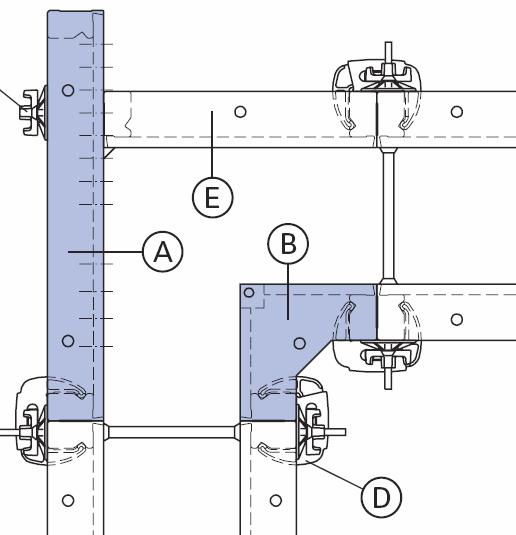

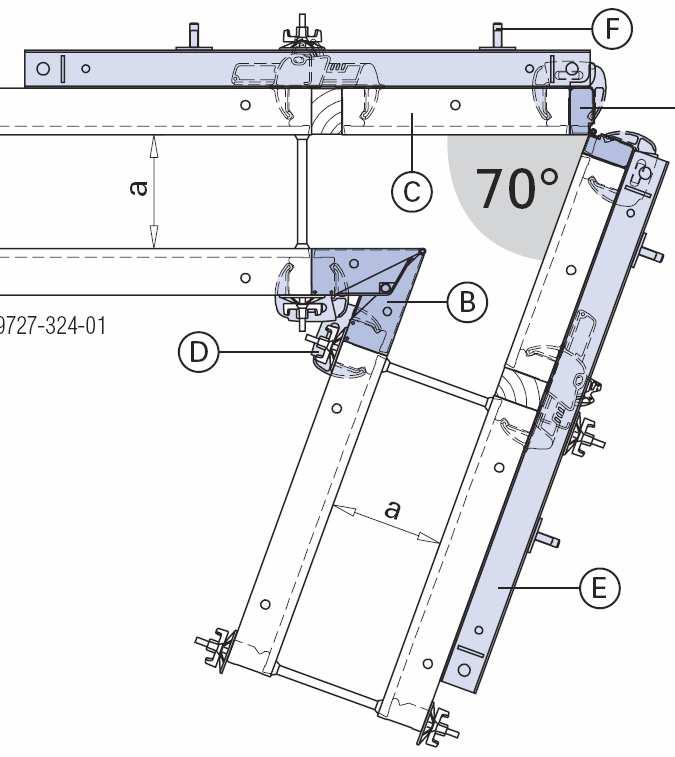

21 FRAMAX XLIFE RENDSZER RENDSZERMEGOLDÁSOK- SARKOK Merőleges sarokképzés: Külső sarok megoldása Framax uni elemmel: Framax külső sarokelem alkalmazása: Hegyes és tompaszögű sarokképzés ( között): Framax csuklós külső sarok A és Framax csuklós belső sarok I elemmel :

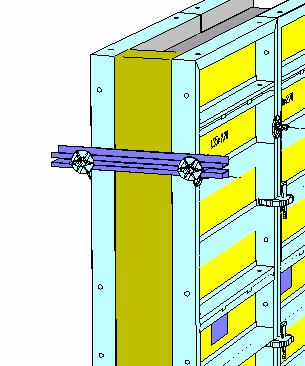

22 FRAMAX XLIFE RENDSZER RENDSZERMEGOLDÁSOK- FALVÉGLEZÁRÁS Falvéglezárás kötősínnel: A kötősínek száma a betonnyomástól és a falvastagságtól függ. A rögzítésük módja: - univerzális kötőcsavarral a keretlyukakon keresztül - Framax homlokankerrel (pl: kötősín besűrítésénél) Falvéglezárás Framax uni táblával: A falvégre merőlegesen elhelyezett univerzális tábla, univerzális kötőcsavarokkal rögzíthető a keretprofilon lévő lyukakon keresztül.

23 FRAMAX XLIFE RENDSZER RENDSZERMEGOLDÁSOK - ÍVES FALAK Framax hajlítható lemezekkel: - gazdaságos, ugyanazzal a zsalurendszerrel egyenes és íves falak is készíthetők - a hajlítható lemezek: cm szélességben és 135 és 270 magas elemekben léteznek - minimális belső sugár 1,80 m - maximális frissbeton nyomás: 50 kn/m2

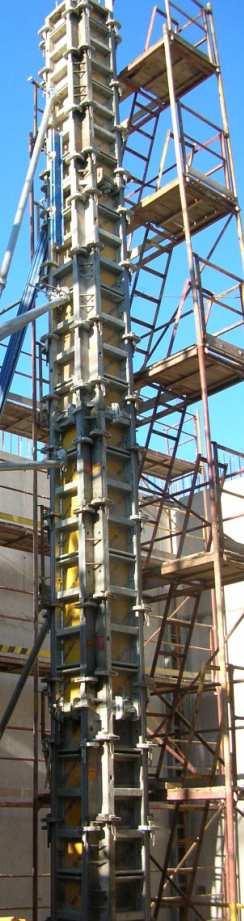

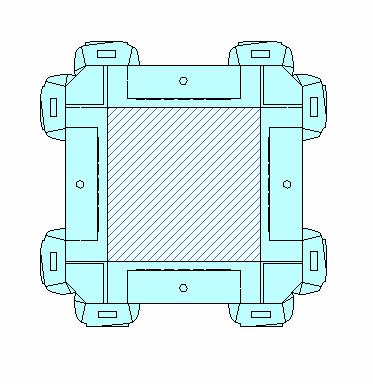

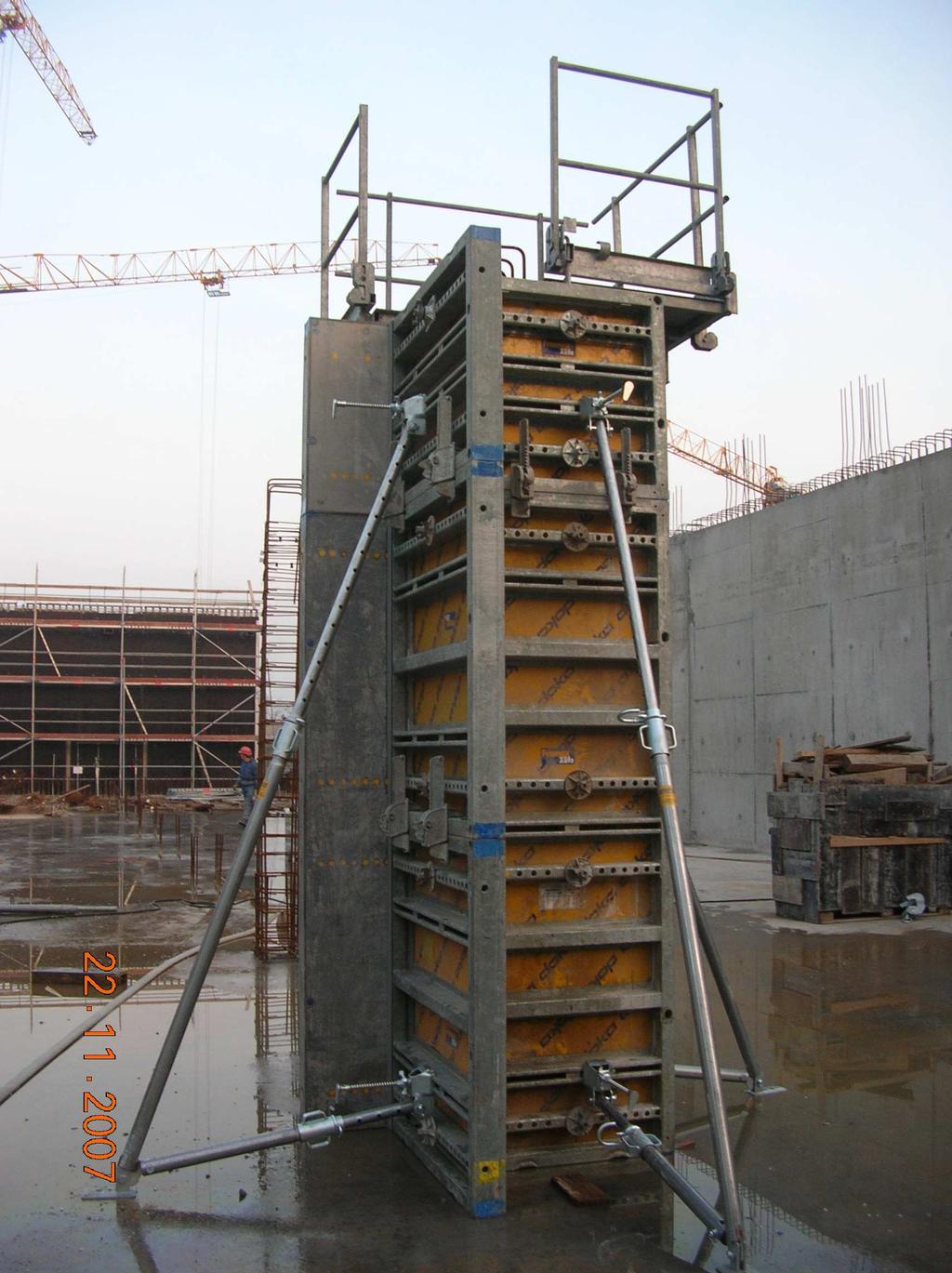

24 FRAMAX XLIFE RENDSZER RENDSZERMEGOLDÁSOK - PILLÉRZSALUZATOK Framax Xlife uni elemekkel: - 5 cm-es raszterben a 90 cm-es táblák, 75x75 cm, a 120 cm-es táblák keresztmetszetig 105x105 cm-ig alkalmazható. - a max. betonnyomás: 90 kn/m2 Framax külső sarokelemekkel: - táblaszélességtől függően akár 90x90 cm-es keresztmetszetig is alkalmazható, de ekkor már feszítőék és ékes csapszeg alkalmazása szükséges - a max. betonnyomás: 80 kn/m2

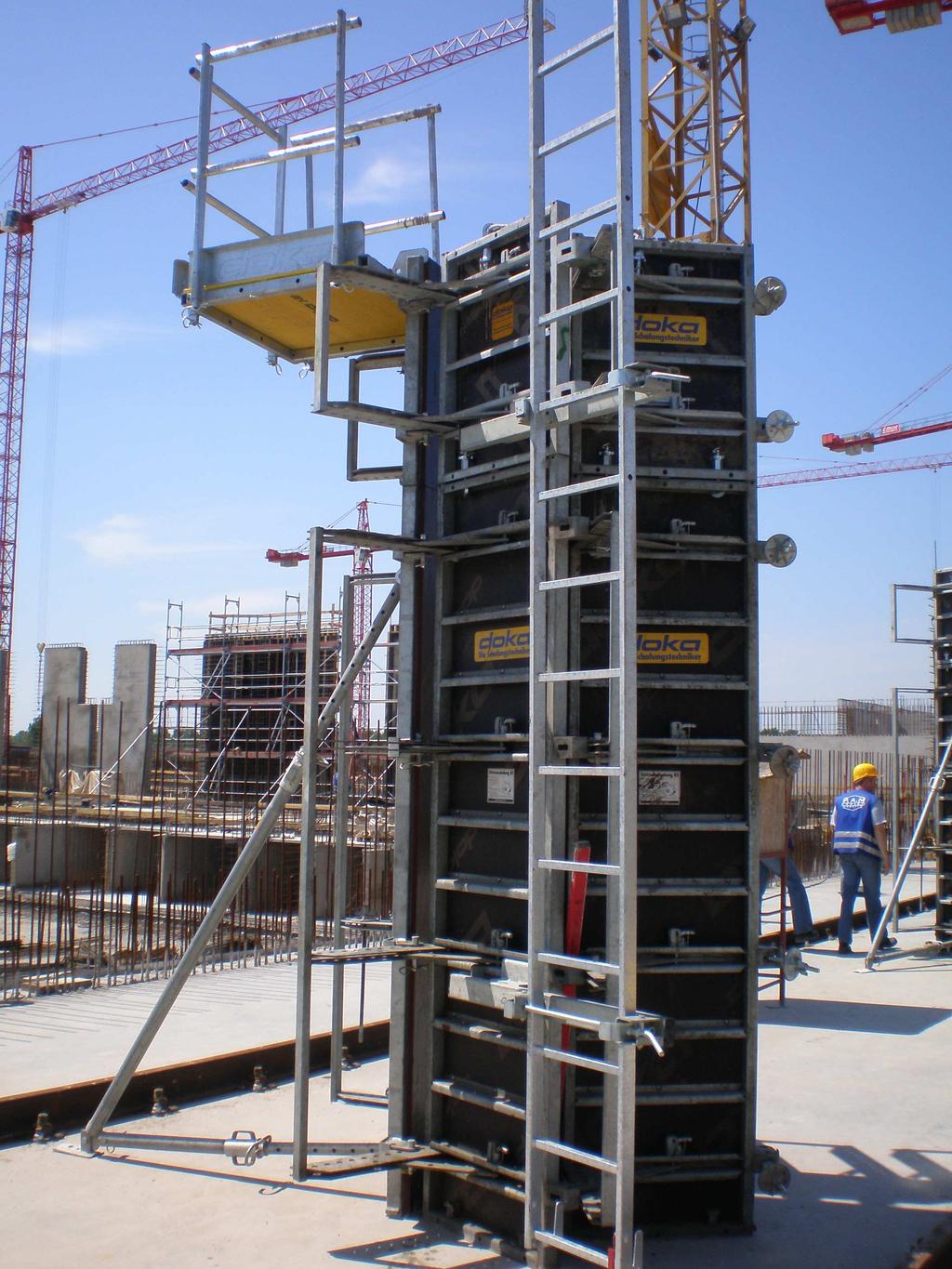

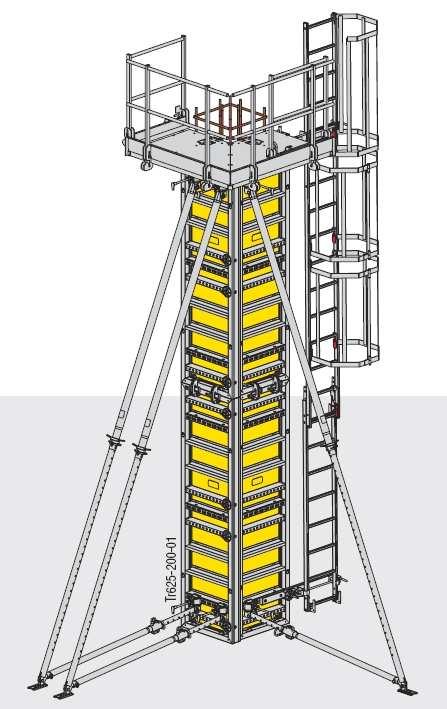

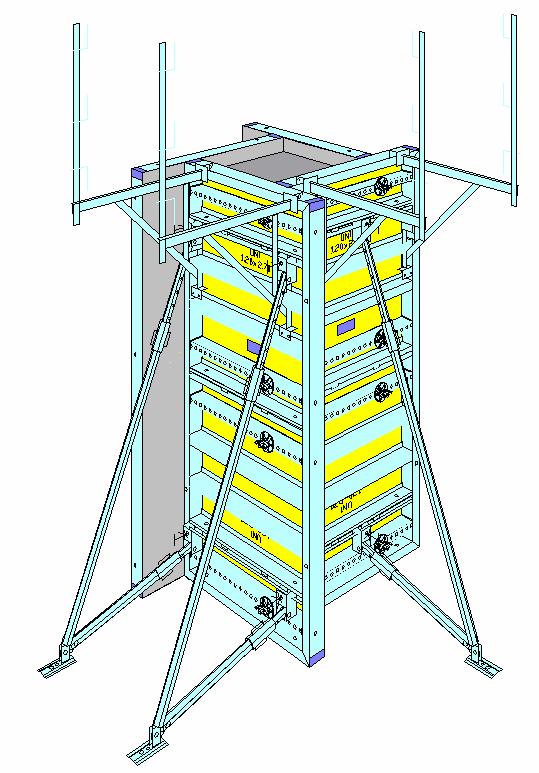

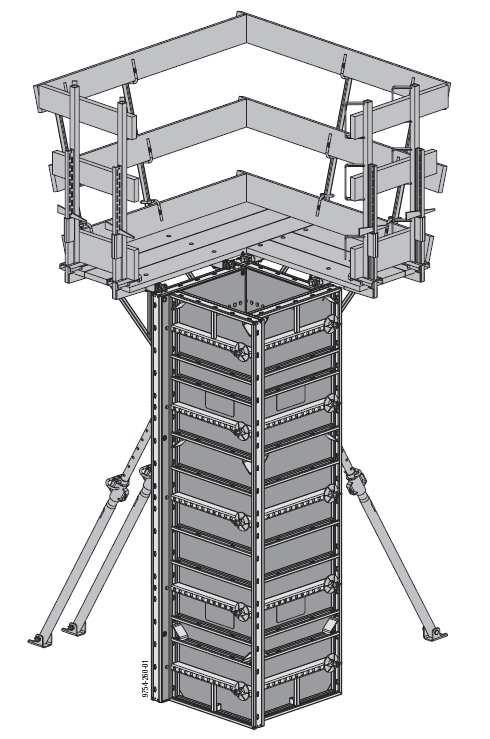

25 FRAMAX XLIFE RENDSZER RENDSZERMEGOLDÁSOK PILLÉRZSALUZATOK - BIZTONSÁG Framax konzol 90: - kézzel kezelhető, elhelyezhető - a vízszintes bordákhoz és a függőleges kerethez is kapcsolható - 87 cm széles munkaszint alakítható ki Doka pillérállvány 150/90: - daruval mozgatható és elhelyezhető - gyorsan és biztonságosan áthelyezhető - az XS létrarendszer csatlakoztatható hozzá

26 FRAMAX XLIFE RENDSZER SPECIÁLIS ELEMEK Framax kizsaluzó sarok: Framax Xlife uni elem SCC 0,90x2,70 m: Öntömörödő betonok alkalmazásakor, betonpumpa csatlakozóval ellátva.

27 FRAMI ÉS FRAMI 270 RENDSZEREK BEMUTATÁSA

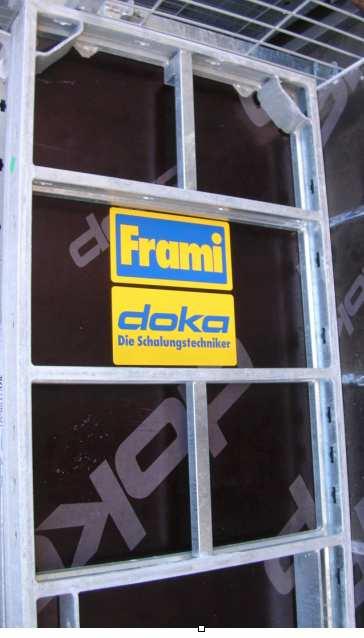

28 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - ZSALUTÁBLÁK Zsalutáblák felépítése: Keret - horganyzott acél - 9 cm vastag üreges acélprofil - erős keresztprofilok Zsaluhéj (15 mm vastag) - vastag filmbevonatú rétegelt lemez (nyír) - a kerethez szegecseléssel rögzítve

29 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ÁLTALÁNOS JELLEMZŐI A Frami és Frami 270 rendszer: - daruzott és nem daruzott munkahelyeken is alkalmazható - könnyű, de mégis nagy teherbírású elemekből áll - Frami 270-es rendszer esetében 270 cm-es elemmagasságig 2 anker szükséges, a megengedett frissbeton nyomás: 67,5 kn/m 2 - Frami rendszer, illetve a magasított 270-es táblák esetében a megengedett frissbeton nyomás: 40 kn/m 2 - hosszú élettartamú, gazdaságos megoldás - kiválóan alkalmazkodik a változó terepviszonyokhoz, fokozatmentes magasságeltolás - raszterrendszere átlátható és logikus, minden alaprajzhoz könnyen illeszkedik

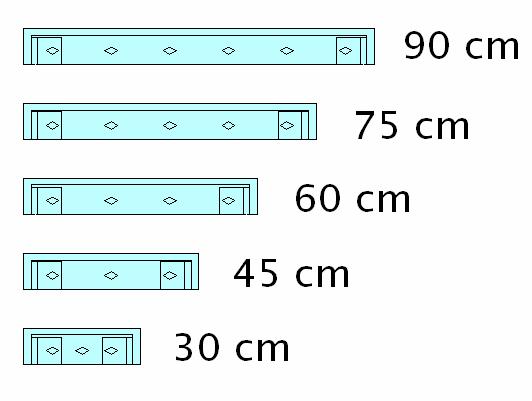

30 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - ELEMTÍPUSOK Táblamagasságok: cm cm cm - (300 cm) Táblaszélességek (15 cm-es raszterben): - standard táblák: - univerzális táblák:

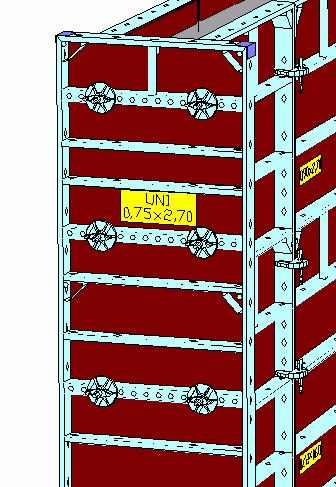

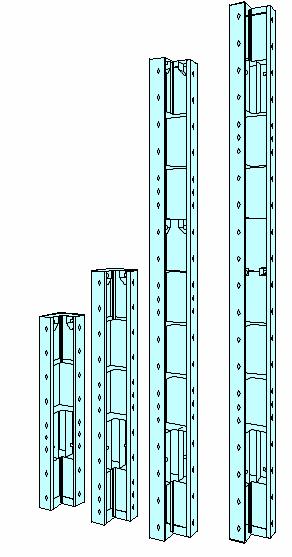

31 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - ELEMTÍPUSOK Sarokelemek: (A magassági méreteik igazodnak a táblaméretekhez) Frami belső sarkok: Frami külső sarkok: Frami csuklós belső sarkok I: Frami csuklós külső sarkok A:

32 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - RASZTERRENDSZER Logikus raszterrendszer A 15 cm-es elemraszter előnyei: - egyszerű, átlátható, könnyen tervezhető zsaluzás - kevés kiegyenlítés - egységes, tiszta fugakép

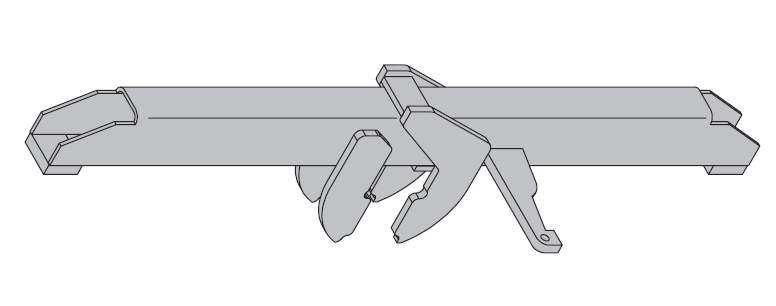

33 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI KÖTŐELEMEK Kötőelemek: Feladatuk a zsalutáblák összekapcsolása, síkba igazítása és a húzóerők felvétele Frami gyorskapcsoló RU - könnyű (1,2 kg), egy kézzel könnyen elhelyezhető - kis helyigényű - nem deformálódik (öntvény) Frami kiegyenlítő kapcsoló - zsalutáblák közötti kiegyenlítésekhez 15 cm-ig alkalmazható - a keresztprofilra felfekszik, merev elemkapcsolatot tesz lehetővé - nem deformálódik (öntvény) Frami beállító kapcsoló - zsalutáblák magasításához használható merevítésként - a vízszintes keresztbordákra fekszik fel

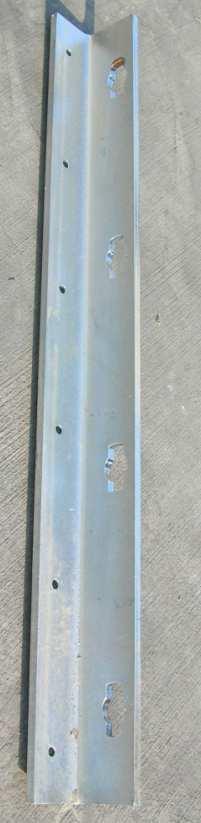

34 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - MEREVÍTÉSEK Merevítő elemek: Feladatuk a táblák síkbarendezése, kiegyenlítéseknél az ankererő átvitele a keretekre és a magasított zsalutáblák merevítése daruzáskor Frami kötősín 0,70m és 1,25m Merevítő elemek kapcsolóelemei: Frami ékes kapcsoló Frami zsaluhéjtartó szögvas 21 mm - a nagyobb kiegyenlítések héjalásának rögzítését segíti Frami univerzális kötőcsavar és szárnyas anya szorítólappal 15,0

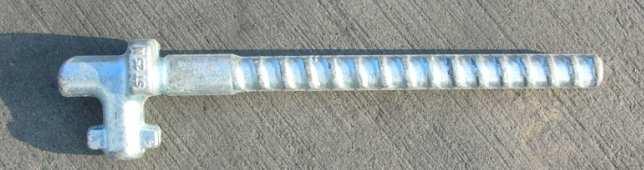

35 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI ÁTKÖTÉSEK 1. Ankerátkötések: Feladatuk a frissbeton nyomásából eredő erők felvétele Ankerrúd x cm 15,0 - horganyzott vagy kezeletlen menetes szárak - átmérő 15,0 mm (60 kn/m2 betonnyomásnál) Szárnyas anya szorítólappal 15,0 Framax nyomólap 6/15 és Hatlapfejű anya 15,0 - fektetett táblák alsó átkötéséhez

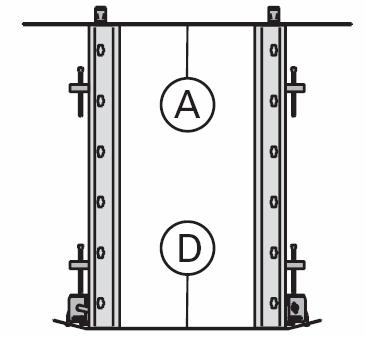

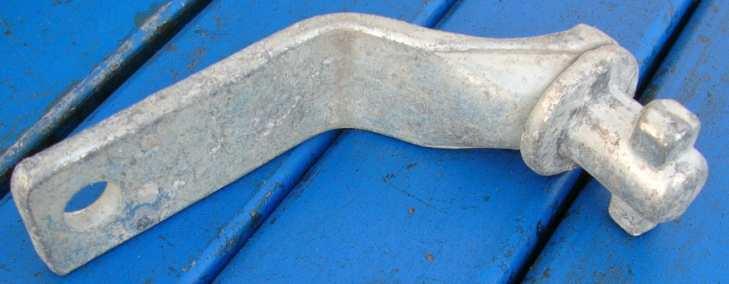

36 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI ÁTKÖTÉSEK 2. Ankerátkötések kiegészítő elemei: Frami ankerszalag feszítő és ankerszalag: - az ankerszalag elvesző elem - a falvastagság 5 cm-es raszterben változhat Frami ankertartó szögvas: - alkalmazásával az ankerezés a táblán kívülre esik - szabadon megválasztható az ankerezés helye Frami laposanker és Frami szorítókulcs: - rögzíti az elemek távolságát cm falvastagságoknál 5 cm-es raszterben alkalmazható

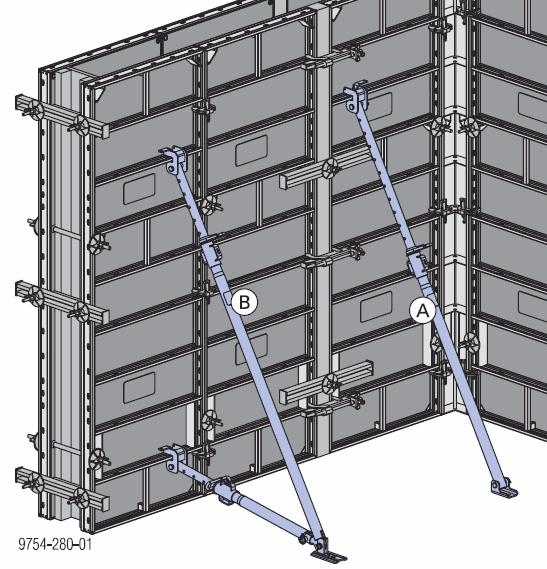

37 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI MEGTÁMASZTÁS Kitámasztó és beállító eszközök: Feladatuk a zsaluzat megtámasztása (szél ellen) és beállítása Beállító támasz 260 : - 8 cm-es raszterben állítható és a csavarmenet biztosítja a finombeállítást - a Frami beállítótámasz fej bármely vizszintes bordára elhelyezhető Elemtámasz 340 : - 8 cm-es raszterben állítható és a csavarmenet biztosítja a finombeállítást - a támaszfej lecserélhető a Frami beállítótámasz fejre Doka expresszanker: - elemtámaszok biztonságos lerögzítéséhez

38 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI BIZTONSÁG 1. Frami konzol 60: - kézzel kezelhető, elhelyezhető - a vízszintes és függőleges merevítésekhez kapcsolható - 60 cm széles munkaszint alakítható ki Védőkorlát tartó S: (oldalvédelemhez az állvány végén) - kézzel kezelhető - ékes rögzítéssel a pallók oldalára helyezhető el

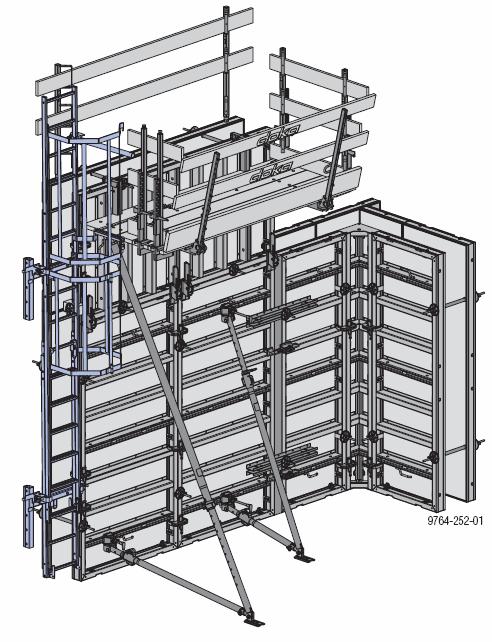

39 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI BIZTONSÁG 2. XS létrarendszer: - a munkaszinkekre történő biztonságos feljutást biztosítja - az adapterek segítségével könnyen a zsaluzatra szerelhető - a létrára kapcsolható védőkosarak biztosítják a hátraesés elleni védelmet

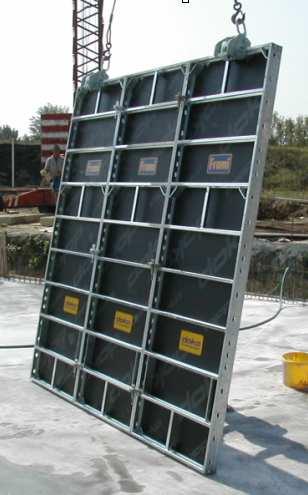

40 FRAMI ÉS FRAMI 270 RENDSZER A RENDSZER ELEMEI - DARUZÁS Frami daruhorog: - teherbírása: 500 kg/daruhorog (kb. 15 m2 zsalufelület) - elemcsoport emelésekor mindig szimmetrikusan, az elemcsatlakozásokhoz kell elhelyezni

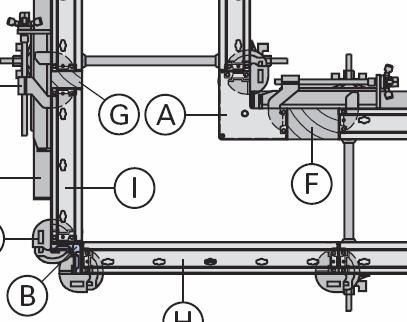

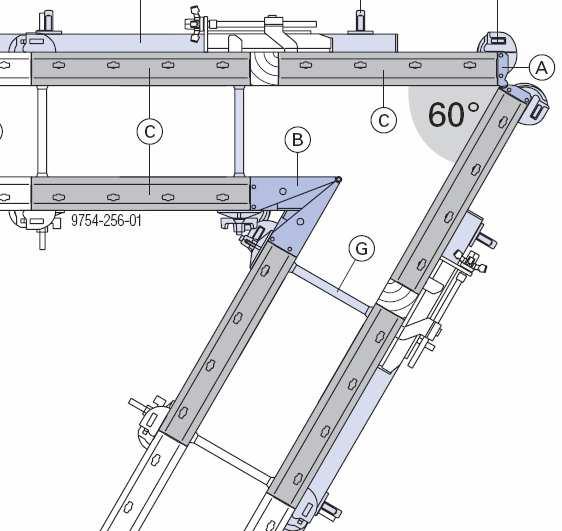

41 FRAMI ÉS FRAMI 270 RENDSZER RENDSZERMEGOLDÁSOK- SARKOK Merőleges sarokképzés: Külső sarok megoldása Frami uni elemmel: Framax külső sarokelem alkalmazása: Hegyes és tompaszögű sarokképzés ( között): Framax csuklós külső sarok A és Framax csuklós belső sarok I elemmel :

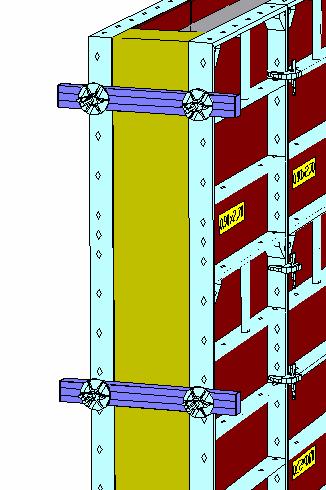

42 FRAMI ÉS FRAMI 270 RENDSZER RENDSZERMEGOLDÁSOK- FALVÉGLEZÁRÁS Falvéglezárás kötősínnel: A kötősínek száma a betonnyomástól és a falvastagságtól függ. A rögzítésük módja: - Frami univerzális kötőcsavarral a keretlyukakon keresztül Falvéglezárás Frami univerzális táblával: A falvégre merőlegesen elhelyezett univerzális tábla, Frami univerzális kötőcsavarokkal rögzíthető a keretprofilon lévő lyukakon keresztül. 55 cm falvastagságig alkalmazható.

43 FRAMI ÉS FRAMI 270 RENDSZER RENDSZERMEGOLDÁSOK - ÍVES FALAK Frami hajlítható lemezekkel: - gazdaságos, ugyanazzal a zsalurendszerrel egyenes és íves falak is készíthetők - a hajlítható lemezek: cm szélességben és 150 cm magas elemekben léteznek - minimális belső sugár 1,80 m

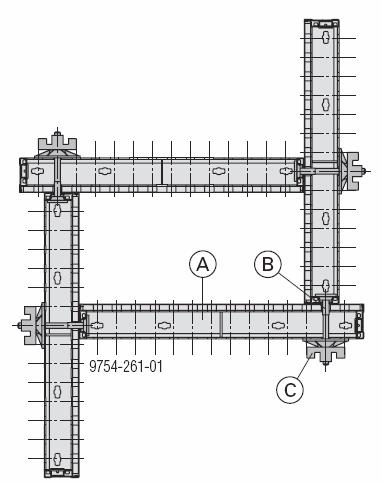

44 FRAMI ÉS FRAMI 270 RENDSZER RENDSZERMEGOLDÁSOK - PILLÉRZSALUZATOK Frami univerzális elemekkel: - 5 cm-es raszterben a 75 cm-es uni táblákkal, 65x65 cm keresztmetszetig alkalmazható. - a max. betonyomás: 80 kn/m2 Frami univerzális és standard elemekkel: - 5 cm-es raszterben a 55 cm-es pillérvastagságig alkalmazható. - a max. betonyomás: 80 kn/m2 Frami külső sarokelemekkel: - max. 45x45 cm-es keresztmetszetig alkalmazható - a max. betonyomás: 80 kn/m2

45 FATARTÓS FALZSALUZATOK

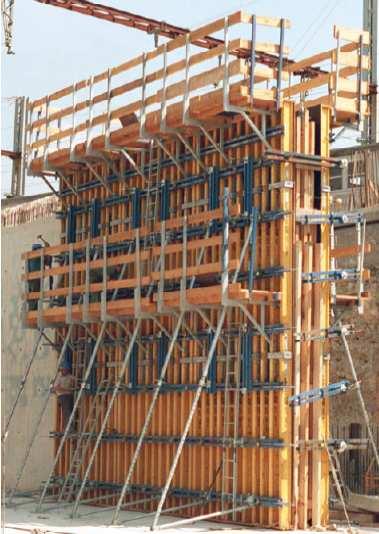

46 TOP50 RENDSZER BEMUTATÁSA

47 TOP50 RENDSZER A RENDSZER ÁLTALÁNOS JELLEMZŐI A TOP50 rendszer: Feltételei: - daruzott munkahely - végleges szerkezettervek, ütemezés - előkészítési idő: gyártmánytervezéshez, előszereléshez - lehetőleg sík aljzat Előnyei a keretes falzsaluzatokkal szemben: - nagy mennyiségű egyenes falaknál - ismétlődő bonyolult, íves alaprajznál, aknáknál - egyoldali bakkal, kúszózsaluval összeépítve - látszóbeton esetén, pilléreknél - speciális formáknál

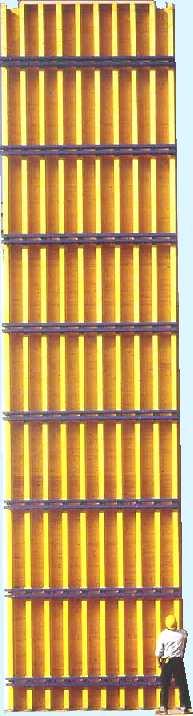

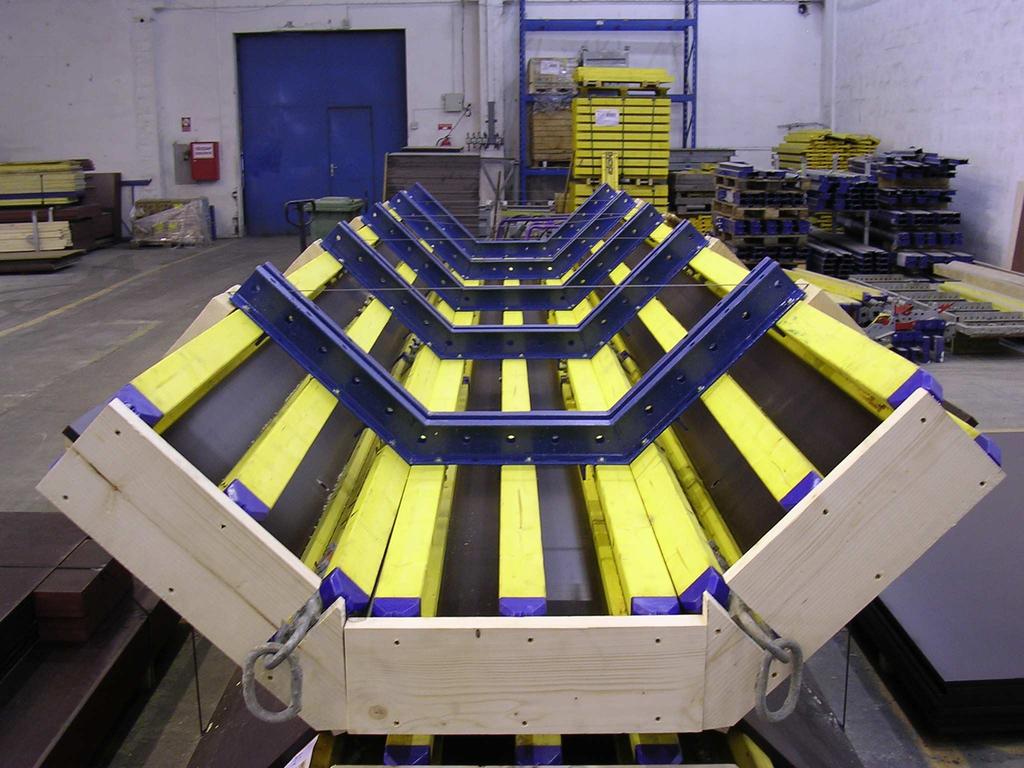

48 TOP50 RENDSZER A RENDSZER ÁLTALÁNOS JELLEMZŐI Top 50 nagytáblás zsalu: méretre gyártva illeszkedik az alaprajzhoz, a magassághoz és a terheléshez: Doka rendszerelemekből tervezve előszerelve: - Doka fatartó H20 top, - Doka többcélú falheveder WS 10, WU 12 - Doka 3SO, ill. tetszőleges zsaluhéj

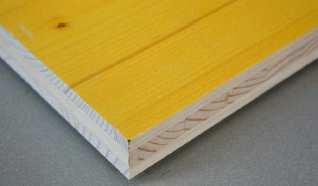

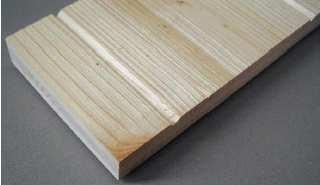

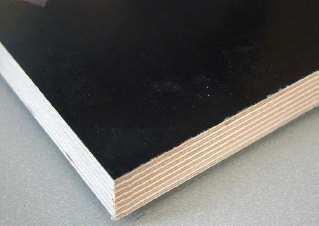

49 TOP50 RENDSZER A RENDSZER ELEMEI ZSALUTÁBLÁK 1. Zsalutáblák felépítése: Doka rendszerelemekből tervezve előszerelve: - Zsaluhéj Dokaplex nyír zsaluhéj 3 SO zsaluhéj 1,0x6,0m-es táblaméretig Struktúr héj - Doka fatartó H20 top P x cm

50 TOP50 RENDSZER A RENDSZER ELEMEI ZSALUTÁBLÁK 2. Zsalutáblák felépítése: Doka rendszerelemekből tervezve előszerelve: -Doka többcélú falheveder WS 10, (WU 12) Top50 x m - stabil acélheveder az ankererık felvételére - hozzá rögzíthetık a H20 fatartók - egyszerő csapszeges kapcsolat a teljes hosszában lehetséges - Tartórögzítés -Rögzítıkapocs H 20 (2x) - kevés felhasználásnál - ferde helyzető fatartónál is mőködik - Peremszorító H20 (1x) - masszív kapcsolat - többszörös felhasználásnál - csak merıleges helyzető fatartónál - Rögzítı csavarkötés (2x) - a legerısebb kapcsolat - a H20 fatartót át kell fúrni - ferde fatartónál is mőködik

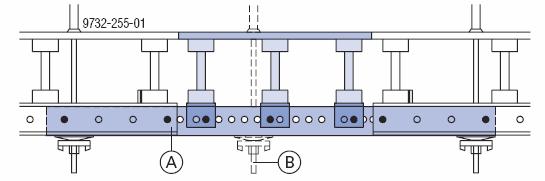

51 TOP50 RENDSZER A RENDSZER ELEMEI KÖTŐELEMEK Kötőelemek: Feladatuk a zsalutáblák többcélú hevedereinek összekapcsolása, síkba igazítása és a húzóerők felvétele Elemösszekötő FF20/50 Kiegyenlítő heveder 1,4 m Top50 - zsalutáblák közötti kiegyenlítésekhez 50-64cm-ig Összekötő csapszeg 10cm és Rugós sasszeg

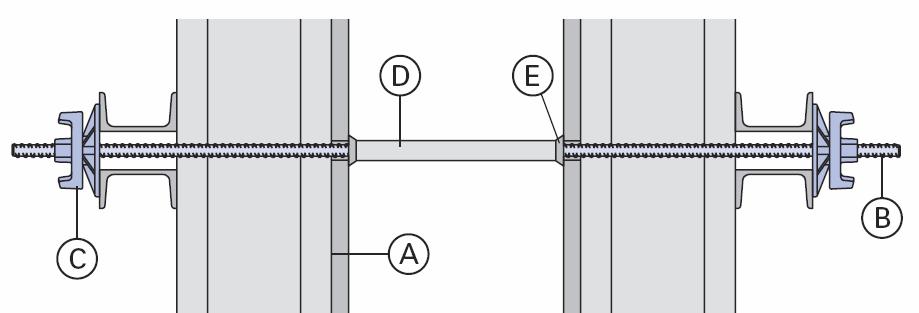

52 TOP50 RENDSZER A RENDSZER ELEMEI ÁTKÖTÉSEK Ankerátkötések: Feladatuk a frissbeton nyomásából eredő erők felvétele Top50 rendszer esetében az ankerátkötések helye és mennyisége a műszaki követelmények függvényében (betonnyomás, fugakép, stb) alakítható ki. Ankerrúd x cm 15,0 - horganyzott vagy kezeletlen menetes szárak - átmérő 15,0 mm Szárnyas anya szorítólappal 15,0

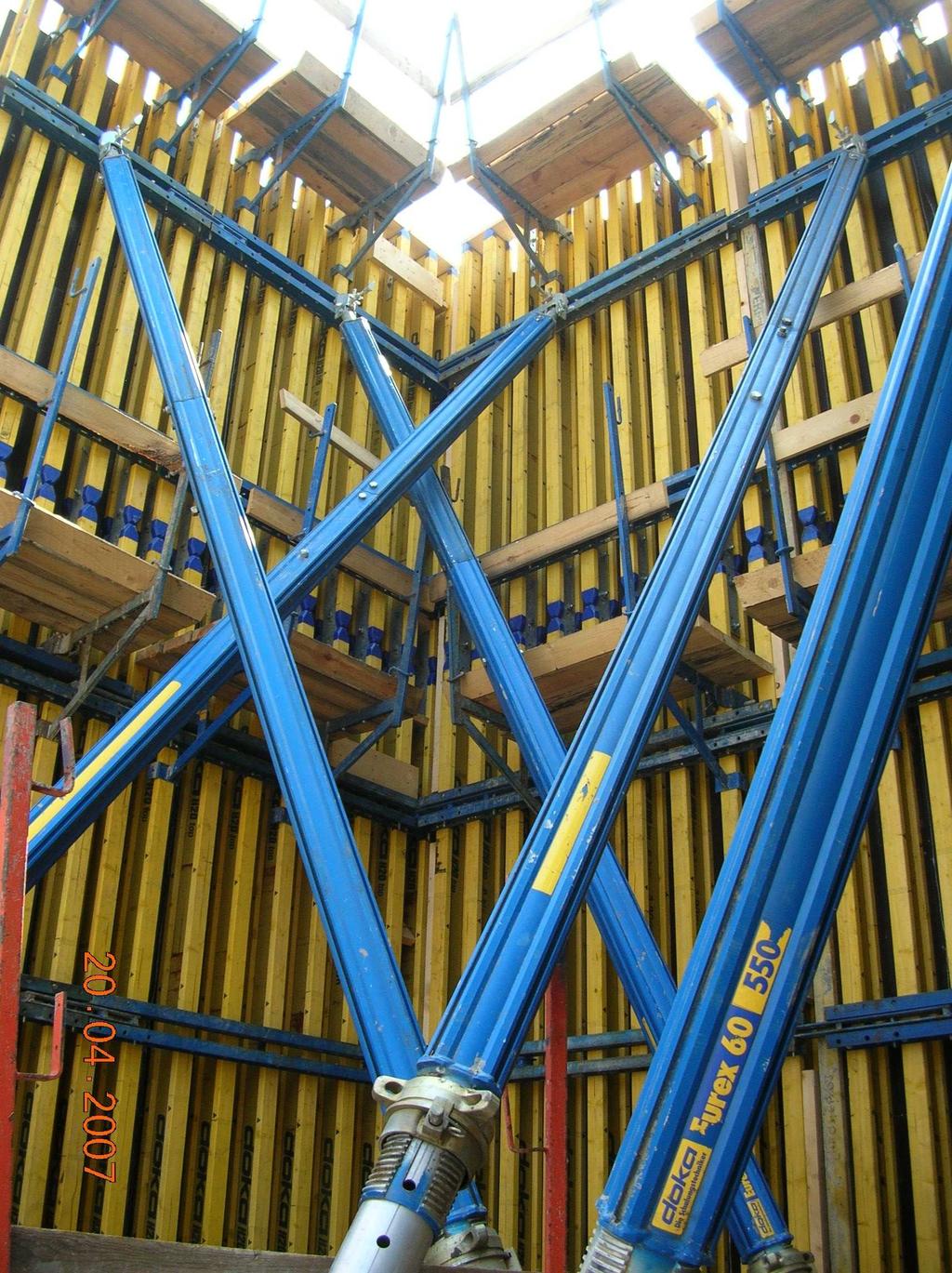

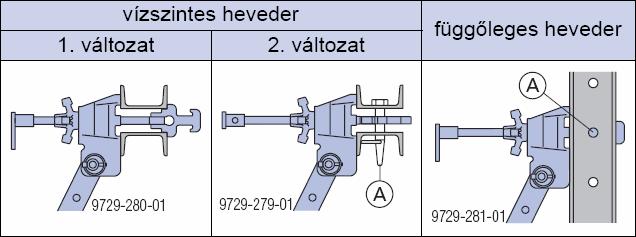

53 TOP50 RENDSZER A RENDSZER ELEMEI MEGTÁMASZTÁS Kitámasztó és beállító eszközök: Feladatuk a zsaluzat megtámasztása (szél ellen) és beállítása Elemtámasz 340 és 540: - 8 cm-es raszterben állítható és a csavarmenet biztosítja a finombeállítást Eurex beállító támasz: - magas falzsaluzatok megtámasztásához - toldható 13,4 m kihúzási hosszig Doka expresszanker: - elemtámaszok biztonságos lerögzítéséhez

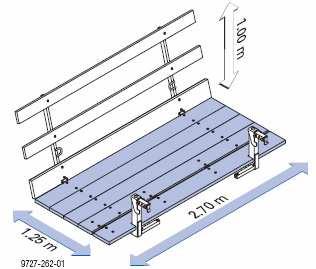

54 TOP50 RENDSZER A RENDSZER ELEMEI BIZTONSÁG Univerzális konzol 60; 90: - kézzel elhelyezhető - a függőleges fatartókhoz kapcsolható - 57 ill. 87 cm széles munkaszint alakítható ki Framax betonozó munkaállvány 1,25/2,70 m: - daruval kezelhető, elhelyezhető - gyorsan, egyszerűen építhető cm széles munkaszintet biztosít Betonozó konzol L - kézzel elhelyezhető - a függőleges fatartókhoz kapcsolható - 62 cm széles munkaszint alakítható ki

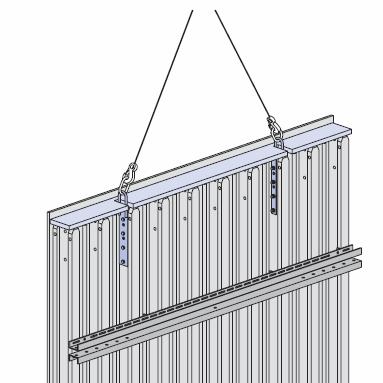

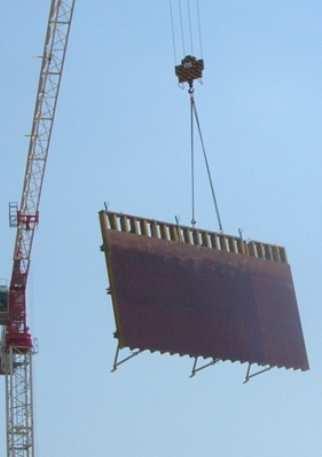

55 TOP50 RENDSZER A RENDSZER ELEMEI - DARUZÁS Emelőfül: - gyártásközben a fatartók gerincére csavarozzák - az összenyomás elleni védelmet a pallózás biztosítja

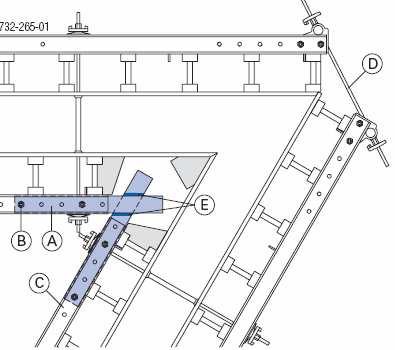

56 TOP50 RENDSZER RENDSZERMEGOLDÁSOK- SARKOK Merőleges sarokképzés: Sarokretesz: Belső sarokheveder H20 Top50: Hegyes és tompaszögű sarokképzés: Csuklós hevederrel ( fok között) Félhevederrel

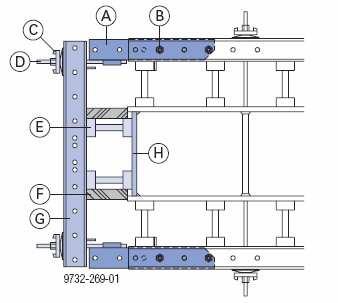

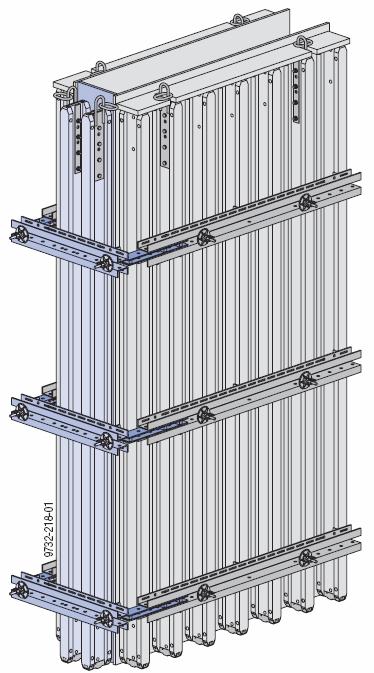

57 TOP50 RENDSZER RENDSZERMEGOLDÁSOK- FALVÉGLEZÁRÁS Falvéglezárás Többcélú hevederrel és Horgonyzó heveder FF20/50-el (20 cm falvastagság felett): A rögzítésük módja: - a Többcélú hevederbe rögzíthető összekötő csapszeggel, a merőleges hevederhez ankerrúd és szárnyasanya szorítólappal rögzíti.

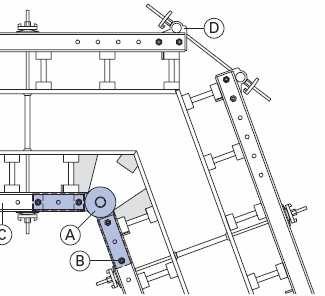

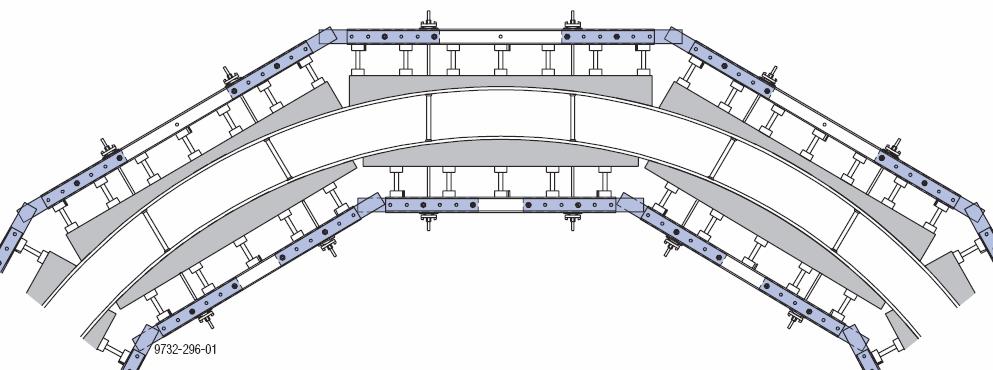

58 TOP50 RENDSZER RENDSZERMEGOLDÁSOK - ÍVES FALAK Félheveder és ramonád: - a fatartókra rögzített és héjalással ellátott ramonádok adják a megfelelő ívet - az egyik oldalukon összehegesztett félhevedek biztosítják a táblák összekötését

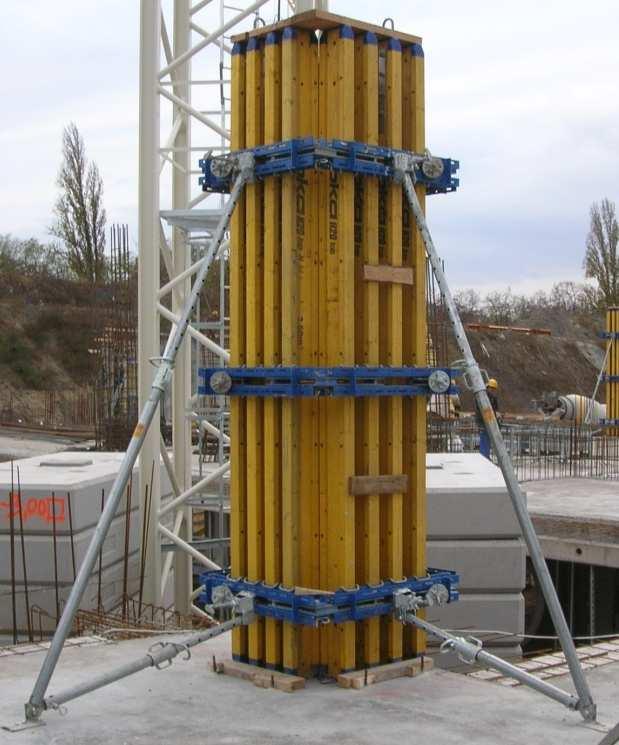

59 TOP50 RENDSZER RENDSZERMEGOLDÁSOK - PILLÉRZSALUZATOK Derékszögű heveder és Univerzális sarokheveder: - fokozatmentes keresztmetszet 120x120 cm-ig - lenyomatmentes felület - a max. betonnyomás: 90 kn/m2

60 TOVÁBBI PILLÉRZSALUZATOK

61 PILLÉRZSALUZATOK KS PILLÉRZSALUZATOK KS pillérzsalu rendszer: - csak pillérként használható - magasítható, szélességi méret 60 x 60 cm-ig 5 cm-es raszterben állítható - lenyomatmentes felületet ad - csak daruval mozgatható, egy darufogással áthelyezhető - négyszögletes pillér zsaluzható - 90 kn/m2 megengedett betonnyomás

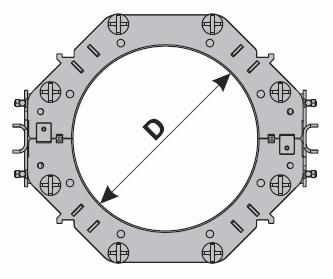

62 PILLÉRZSALUZATOK RS PILLÉRZSALUZATOK RS pillérzsalu rendszer: - fél elemek, 0,5-1,0-3,0 m magasságban cm átmérő 5 cm-es raszterben - csak daruval mozgatható - Framax Xlife keretprofilhoz csatlakoztatható - nincsenek elvesző alkatrészek kn/m2 megengedett betonnyomás

63 EGYOLDALI FALAK ZSALUZÁSA

64 EGYOLDALI FALAK STATIKAI MODELL Kétoldali fal: Egyoldali fal: A R R B D A + B = R (betonnyomás eredıje) Z R 2 + D 2 = Z > R

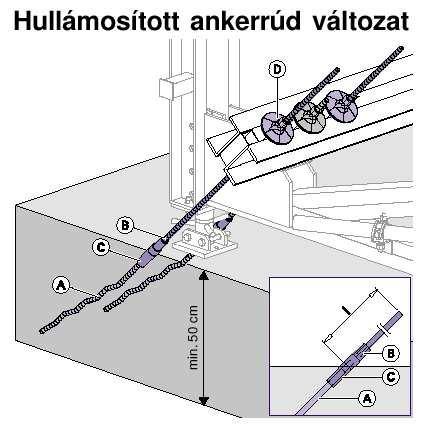

65 EGYOLDALI FALAK VARIÁBILIS ÉS UNIVERZÁLIS BAKOK Variábilis bakok: - elemeire szétszedhető, magasítható - 4,05 m magasságig alkalmazható Univerzális bakok: - keretekből összeállítható, keretekkel magasítható - 4,50-6,00-8,00 m magasságig alkalmazható

66 KÖSZÖNÖM A FIGYELMÜKET!
