1 Optimalizált érzékelő kínálatunk

2

3 Új szelek szárnyán

4 Kompakt végálláskapcsolók Optimális sorozat XCKN típusú, kompakt, műanyag végálláskapcsolók Komplett készülékek, ISO M20x1,5 kábelbemenettel Fej típusa Nyomófej (testhez rögzített) Többirányú Működtetőfej típusa Rendelési számok pólusú N/C + N/O (nyitó + záró), független működésű 2 pólusú N/C + N/O (nyitó+záró) előbb bontó, aztán záró, függő működésű 2 pólusú N/C + N/O direkt működésű műanyag görgős kar XCK N2118P (P) XCK N2518P (P) XCK N2918P (P) változtatható hosszúságú műanyag görgős kar XCK N2145P (P) XCK N2545P (P) XCK N2945P (P) Ø 50 mm-es műanyag görgős kar XCK N2139P (P) XCK N2539P (P) XCK N2939P (P) változtatható hosszúságú kar, Ø 50 mm-es műanyag görgővel XCK N2149P (P) XCK N2549P (P) XCK N2949P (P) rugós kar XCK N2108P XCK N2508P XCK N2908P rugós fémpálca XCK N2106P XCK N2506P XCK N2906P Súly (kg) 0,175 0,180 0,200 0,140 0,135 Érintkező működése érintkező zárt (A) (B) = a bütyök elmozdulása N/C (nyitó) érintkező pozitív érintkező nyitott (P) = pozitív nyitási pont nyitási művelettel Jellemzők Kapcsoló működtetése 30 -os bütyökkel bármilyen mozgó rész által Mozgatás típusa 0 Maximális működtetési sebesség 1.5 m/s 1 m/s (bármilyen irány) Mechanikai élettartam (10 millió kapcsolási ciklus) 10 5 Minimális erő vagy nyomaték kioldáshoz 0.1 N.m 0.13 N.m pozitív nyitási művelethez 0. N.m Kábelbevezetés menetes furat, ISO M20x1,5 mm-es tömszelencéhez, rögzítés: 7 13 mm Árak Rendelési szám Megnevezés Listaár XCKN2118P20 műanyag görgős kar 1943 Ft XCKN2145P20 változtatható hosszúságú műanyag görgős kar 2400 Ft XCKN2139P20 Ø 50 mm-es műanyag görgős kar 1957 Ft XCKN2149P20 változtatható hosszúságú kar, Ø 50 mm-es műanyag görgővel 4437 Ft XCKN2108P20 rugós kar 2878 Ft XCKN2106P20 rugós fémpálca 2547 Ft XCKN2518P20 műanyag görgős kar 2122 Ft XCKN2545P20 változtatható hosszúságú műanyag görgős kar 2356 Ft XCKN2539P20 Ø 50 mm-es műanyag görgős kar 4535 Ft XCKN2549P20 változtatható hosszúságú kar, Ø 50 mm-es műanyag görgővel 3657 Ft XCKN2508P20 rugós kar 2325 Ft XCKN2506P20 rugós fémpálca 2325 Ft XCKN2918P20 műanyag görgős kar 2432 Ft XCKN2945P20 változtatható hosszúságú műanyag görgős kar 2680 Ft XCKN2939P20 Ø 50 mm-es műanyag görgős kar 2699 Ft XCKN2949P20 változtatható hosszúságú kar, Ø 50 mm-es műanyag görgővel 2926 Ft XCKN2908P20 rugós kar 2832 Ft XCKN2906P20 rugós fémpálca 2586 Ft 4

5 Kompakt végálláskapcsolók Optimális sorozat XCKN típusú, kompakt, műanyag végálláskapcsolók Komplett készülékek, ISO M20x1,5 kábelbemenettel Fej típusa Nyomófej (testhez rögzített) Működtetőfej típusa fém nyomófej acélgörgős nyomófej, oldalirányú működés Rendelési számok pólusú N/C + N/O (nyitó + záró), független működésű 2 pólusú N/C + N/O (nyitó+záró) előbb bontó, aztán záró, függő működésű XCK N2110P20 2,5 4,5(P) 0 5,5mm 1,4 XCK N2510P20 2,8 4,2(P) XCK N2102P20 4,3(A)7,8(P) 0 mm 2,4 XCK N2502P20 4,8(A) 7,3(P) acélgörgős nyomófej, keresztirányú működés XCK N2103P20 4,3(A)7,8(P) 0 mm 2,4 XCK N2503P20 4,8(A) 7,3(P) műanyag görgős nyomókar, egyirányú, vízsz. működés XCK N2121P20 9(A),9(P) 0 mm 5,2 XCK N2521P20 10(A) 14,9(P) műanyag görgős nyomókar, egyirányú, függ. működés XCK N2127P20 9(B),9(P) 0 mm 5,2 XCK N2527P20 10(B) 14,9(P) 0 4 5,5mm 0 7 mm 0 7 mm 0 14,1 mm 0 14,1 mm 2 pólusú N/C + N/O XCK N2910P20 XCK N2902P20 XCK N2903P20 XCK N2921P20 XCK N2927P20 direkt működésű 2,2 5,1(P) 3,9 (A) 8,9(P) 3,9 (A) 8,9(P) 8 (A) 18 (P) 8 (B) 18 (P) 0 5,9 mm 0 mm 0 mm 0 mm 0 mm 0,8 1,4 1,4 2,9 2,9 Súly (kg) 0,065 0,065 0,065 0,070 0,070 Érintkező működése érintkező zárt (A) (B) = a bütyök elmozdulása N/C (nyitó) érintkező pozitív érintkező nyitott (P) = pozitív nyitási pont nyitási művelettel Jellemzők Kapcsoló működtetése Mozgatás típusa Fejre merőlegesen 30 -os bütyökkel Maximális működtetési sebesség 0.5 m/s 0.3 m/s 1 m/s Mechanikai élettartam (10 millió kapcsolási ciklus) 10 Minimális erő vagy nyomaték kioldáshoz N 12 N 6 N pozitív nyitási művelethez 30 N 20 N 10 N Kábelbevezetés menetes furat, ISO M20x1,5 mm-es tömszelencéhez, rögzítés: 7 13 mm n 11-es tömszelencének megfelelő kivitel rendeléséhez a P20-as végződést a rendelési számban G11-re kell cserélni. Példa: XCK N2110P20 helyett XCK N2110G11. Árak Rendelési szám Megnevezés Listaár XCKN2110P20 fém nyomófej 1850 Ft XCKN2102P20 acélgörgős nyomófej, oldalirányú működés 2378 Ft XCKN2103P20 acélgörgős nyomófej, keresztirányú működés 2378 Ft XCKN2121P20 műanyag görgős nyomókar, egyirányú, vízsz. működés 2503 Ft XCKN2127P20 műanyag görgős nyomókar, egyirányú, függ. működés 2637 Ft XCKN2510P20 fém nyomófej 893 Ft XCKN2502P20 acélgörgős nyomófej, oldalirányú működés 2177 Ft XCKN2503P20 acélgörgős nyomófej, keresztirányú működés 2177 Ft XCKN2521P20 műanyag görgős nyomókar, egyirányú, vízsz. működés 762 Ft XCKN2527P20 műanyag görgős nyomókar, egyirányú, függ. működés 96 Ft XCKN2910P20 fém nyomófej 2307 Ft XCKN2902P20 acélgörgős nyomófej, oldalirányú működés 2491 Ft XCKN2903P20 acélgörgős nyomófej, keresztirányú működés 2491 Ft XCKN2921P20 műanyag görgős nyomókar, egyirányú, vízsz. működés 2388 Ft XCKN2927P20 műanyag görgős nyomókar, egyirányú, függ. működés 2425 Ft 5

6 Kompakt végálláskapcsolók Optimális sorozat XCKN típusú, kompakt, műanyag végálláskapcsolók Komplett készülékek, ISO M20x1,5 kábelbemenettel Méretek XCK N2p10P20 XCK N2p02P20 XCK N2p03P20 2 (2 (2 (2 22 XCK N2p21P20 XCK N2p27P20 (2) (2) XCK N2p18P20 XCK N2p45P20 XCK N2p39P20 XCK N2p49P (2) (2) (2) (2) XCK N2p08P20 XCK N2p06P20 Furat ISO M20x1,5 vagy Pg n 11-es tömszelencéhez. (2) Ø : 2 ovális lyuk 22 mm-es központi távolsággal, 2 hosszúkás, 4,3 x 6,3 mm-es lyuk. (2 (2 6

7 Kompakt végálláskapcsolók Optimális sorozat XCKN típusú, kompakt, műanyag végálláskapcsolók Komplett készülékek, ISO M20x1,5 kábelbemenettel Környezeti jellemzők Szabvány megfelelőség termékek IEC , EN , UL 508, CSA C22-2 n 14 alkatrészek IEC , EN Terméktanúsítvány UL, CSA, CCC Klímaállóság változat Standard TC Környezeti levegő-hőmérséklet működés C tárolás C Rezgésállóság Ütésállóság Áramütés elleni védelem Védettség az IEC szabványnak megfelelően az IEC szabványnak megfelelően 25 gn ( Hz) 50 gn (11 ms) kivéve XCK N2p49pp és XCK Npp39: gn, XCK N2p08pp: 20 gn II. osztály, az IEC és NF C szabványnak megfelelően IP 65 az IEC szabvány szerint, IK 04 az EN szabvány szerint Kábel bevezetése Modelltől függően: menetes ISO M20x1,5, Pg n 11 tömszelencéhez, ISO M16x1,5 vagy PF 1/2 (G1/2) kábelbemenet. Alapanyag test műanyag fej műanyag Érintkezőblokk jellemzői Névleges működési jellemzők Névleges szigetelési feszültség Névleges lökőfeszültség-állóság Pozitív működés Rövidzárlat elleni védelem a AC-; A300 (Ue = 240 V, Ie = 3 A); Ithe = 10 A c DC-13; R300 (Ue = 250 V, Ie = 0,1 A), az IEC szabvány A függelékének megfelelően, EN Ui = 500 V szennyezettségi fokozat, az IEC szabványnak megfelelően Ui = 300 V az UL 508, CSA C22-2 n 14 szabványnak megfelelően U imp = 6 kv az IEC , IEC szabványnak megfelelően nyitó érintkezők pozitív nyitási művelettel az IEC szabvány A függelékének megfelelően gg (gl) típusú, 10 A-es olvadóbiztosító Kábelezés csavaros sorkapcsos befogóképesség, minimum: 1 x 0,34 mm 2, maximum: 2 x 1,5 mm 2 b XCK N 1 kábelmenet, megfelel a CENELEC EN szabványnak v Egyenesvonalú mozgás érzékelésére kialakított fejek v Forgó mozgású érzékelésre kialakított fejek (többirányú)

8 Induktív érzékelők Osiprox optimális kínálat Hengeres, fémmel síkba építhető és síkba nem építhető kivitel 2 vezetékes váltóáramú 3 vezetékes egyen- és váltóáramú, tranzisztoros kimenettel Beállítás Minimális rögzítési távolság (mm) e e e h d Érzékelők (Ø mm) Oldalirányban Szembefordítva Fémmel szembe fordítva Fémmel síkba nem építhető, fémmel síkba építése esetén Ø 6,5 síkba építhető XS1 06 e u 3 e u 18 e u 4.5 d u 6,5 h u 0 Ø 8 síkba építhető XS1 08 e u 3 e u 18 e u 4.5 d u 8 h u 0 Ø 8 síkba XS2 08 e u 10 e u 30 e u 7.5 d u 24 h u 5 nem építhető Ø 12 síkba építhető XS1 12 e u 4 e u 24 e u 6 d u 12 h u 0 Ø 12 síkba XS2 12 e u 16 e u 48 e u 12 d u 36 h u 8 nem építhető Ø 18 síkba építhető XS1 18 e u 10 e u 60 e u d u 18 h u 0 Ø 18 síkba XS2 18 e u 16 e u 96 e u 24 d u 54 h u 16 nem építhető Ø 30 síkba építhető XS1 30 e u 20 e u 120 e u 30 d u 30 h u 0 Ø 30 síkba nem építhető Méretek b a XS2 30 e u 60 e u 180 e u 45 d u 90 h u 30 c Érzékelő (Ø mm) Fémmel síkba építhető Előre kábelezett M8-as csatlakozóval (mm) M12-es csatlakozóval (mm) a b a b a b Ø 6,5 XS Ø 8 XS ,4 52,2 41,3 61,4 39 Ø 12 XS ,3 38, Ø 18 XS ,3 48, ,5 Ø 30 XS ,3 48, ,5 Érzékelő (Ø mm) Fémmel síkba nem építhető Előre kábelezett (mm) M8-as csatlakozóval (mm) M12-es csatlakozóval (mm) a b a b c a b c Ø 8 XS ,8 52,2 37,7 4 61,4 35,4 4 Ø 12 XS ,3 34,1 52, Ø 18 XS ,6 40,4 63,4 40,5 8 Ø 30 XS ,6 35,4 63,4 35,5 13 8

9 Induktív érzékelők Osiprox optimális kínálat Hengeres, fémmel síkba építhető és síkba nem építhető kivitel 2 vezetékes váltóáramú 3 vezetékes egyen- és váltóáramú, tranzisztoros kimenettel Karakterisztikák Érzékelő típusa XS1 ppblppl2 XS1 ppblnpl2 XS1 ppblppmp XS1 ppblnpmp XS2 ppblppl2 XS2 ppblnpl2 XS2 ppblppmp XS2 ppblnpmp XS1 ppblfal2 Terméktanúsítványok UL, CSA, e Csatlakozás előre kábelezett hossza: 2 m hossza: 2 m hossza: 2 m csatlakozós M8 Ø 8 M12 Ø 8, Ø 12, Ø 18 és Ø 30 M8 Ø 8 M12 Ø 8, Ø 12, Ø 18 és Ø 30 Érzékelési távolság Ø 6.5 mm 0 1,2 Ø 8 mm 0 1,2 0 2 Ø 12 mm 0 1,6 0 3,2 0 1,6 Ø 18 mm ,4 0 4 Ø 30 mm Érzékelési távolság korrekciója % 1..., a névleges érzékelési távolsághoz képest (Sr) IP védettségi fokozat (IEC szerint) IP65, IP67 dupla szigeteléssel Tárolási hőmérséklet C Alkalmazási hőmérséklet C Anyagok ház Nikkel bevonattal kábel PVC 3 x 0,34 mm 2 kivéve Ø 6,5 és Ø 8: 3 x 0,11 mm 2 PVC 3 x 0,34 mm 2 kivéve Ø 6,5 és Ø 8: 3 x 0,11 mm 2 Rezgésállóság (IEC ) 7 gn amplitúdó +-1,5 mm (f=10-55 Hz) Ütésállóság (IEC ) 30 gn gyakoriság 11 ms Visszajelző fények Sárga LED, csatlakozás előtt Sárga LED: érzékelő síkjára merőlegesen elhelyezve Sárga LED, csatlakozás előtt PVC 2 x 0,34 mm 2 Sárga LED: érzékelő síkjára merőlegesen elhelyezve Sárga LED, csatlakozás előtt Tápfeszültség V c 12V...24 VDC polaritáscsere-védelemmel a Feszültséghatár V c a Kapcsolási kapacitás ma 100 ma túláram- és rövidzár-védelemmel (kivétel a 6,5 és 8 mm esetében: y 50) (5 200 Ø 12 mm esetén) (2) Feszültségesés zárt állapotban V y 2 y 4,5 (y 7 Ø 12mm esetén) Áramfelvétel nyitott kimenetnél ma y 10 Maradékáram nyitott kimenetnél ma 1,5 Maximális kapcsolási frekvencia Ø 6,5, Ø 8 Hz 3000 Ø 12 Hz Ø 18 Hz Ø 30 Hz Késleltetés Első bekapcsoláskor ms y 5 (kivéve Ø 30 y 10) y 40 Válasz ms y 0,5 Ø 8 esetén, Ø 12 mm esetén, y 1 Ø 18 mm esetén, y 2 Ø 30 esetén y 10 Visszatérés ms y 1 Ø 8 esetén, y 0,5 Ø 12 esetén, y 2 Ø 18 esetén, y 6 Ø 30 esetén y Csatlakozás M12-es csatlakozó Előre kábelezett PNP NPN 2 vezetékes a M8 4 M BU: kék BN: barna 1 3 BK: fekete 1 2 BN/1 PNP BU/3 + BK/4 (NO) BK/2 (NC) BN/1 NPN BU/3 + BK/4 (NO) BK/2 (NC) BN BU 9

10 Induktív érzékelők Osiprox optimális kínálat Hengeres, fémmel síkba építhető és síkba nem építhető kivitel 2 vezetékes váltóáramú 3 vezetékes, egyen- és váltóáramú, tranzisztoros kimenettel Érzékelési Érintkező Kimenet Csatlakozó Rendelési szám Listaár távolság (Sn) (mm) Ø 6,5 mm, hengeres 3 vezetékes, c V, fémmel síkba építhető 1,5 NO PNP Előre kábelezett (L = 2 m) XS1 06BLPAL Ft NPN Előre kábelezett (L = 2 m) XS1 06BLNAL Ft NC PNP Előre kábelezett (L = 2 m) XS1 06BLPBL Ft NPN Előre kábelezett (L = 2 m) XS1 06BLNBL Ft Ø 8 mm, menetes M8x1 3 vezetékes, c V, fémmel síkba építhető 1,5 NO PNP Előre kábelezett (L = 2 m) XS1 08BLPAL Ft M8-as csatlakozó XS1 08BLPAM Ft M12-es csatlakozó XS1 08BLPAM Ft NPN Előre kábelezett (L = 2 m) XS1 08BLNAL Ft M8-as csatlakozó XS1 08BLNAM Ft M12-es csatlakozó XS1 08BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS1 08BLPBL Ft M8-as csatlakozó XS1 08BLPBM Ft M12-es csatlakozó XS1 08BLPBM Ft NPN Előre kábelezett (L = 2 m) XS1 08BLNBL Ft M8-as csatlakozó XS1 08BLNBM Ft M12-es csatlakozó XS1 08BLNBM Ft 3 vezetékes, c V, fémmel síkba nem építhető 2,5 NO PNP Előre kábelezett (L = 2 m) XS2 08BLPAL Ft M8-as csatlakozó XS2 08BLPAM Ft M12-es csatlakozó XS2 08BLPAM Ft NPN Előre kábelezett (L = 2 m) XS2 08BLNAL Ft M8-as csatlakozó XS2 08BLNAM Ft M12-es csatlakozó XS2 08BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS2 08BLPBL Ft M8-as csatlakozó XS2 08BLPBM Ft M12-es csatlakozó XS2 08BLPBM Ft NPN Előre kábelezett (L = 2 m) XS2 08BLNBL Ft M8-as csatlakozó XS2 08BLNBM Ft M12-es csatlakozó XS2 08BLNBM Ft Ø 12 mm, menetes M12x1 3 vezetékes, c V, fémmel síkba építhető 2 NO PNP Előre kábelezett (L = 2 m) XS1 12BLPAL Ft M12-es csatlakozó XS1 12BLPAM Ft NPN Előre kábelezett (L = 2 m) XS1 12BLNAL Ft M12-es csatlakozó XS1 12BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS1 12BLPBL Ft M12-es csatlakozó XS1 12BLPBM Ft NPN Előre kábelezett (L = 2 m) XS1 12BLNBL Ft M12-es csatlakozó XS1 12BLNBM Ft 2 vezetékes, a V, fémmel síkba építhető 2 NO Előre kábelezett (L = 2 m) XS1 12BLFAL Ft 3 vezetékes, c fémmel síkba nem építhető 4 NO PNP Előre kábelezett (L = 2 m) XS2 12BLPAL Ft M12-es csatlakozó XS2 12BLPAM Ft NPN Előre kábelezett (L = 2 m) XS2 12BLNAL Ft M12-es csatlakozó XS2 12BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS2 12BLPBL Ft M12-es csatlakozó XS2 12BLPBM Ft NPN Előre kábelezett (L = 2 m) XS2 12BLNBL Ft M12-es csatlakozó XS2 12BLNBM Ft Előre kábelezett érzékelők esetén a rendelési számok végződése az alábbiakat jelöli: L2: 2 m kábel, L5: 5 m kábel, M12: M12-es csatlakozó. 10

11 Induktív érzékelők Osiprox optimális kínálat Hengeres, fémmel síkba építhető és nem síkba építhető kivitel 2 vezetékes váltóáramú 3 vezetékes, egyen- és váltóáramú, tranzisztoros kimenettel Érzékelési Érintkező Kimenet Csatlakozó Rendelési szám Listaár távolság (Sn) (mm) Ø 18, menetes M18x1 3 vezetékes, c V, fémmel síkba építhető 5 NO PNP Előre kábelezett (L = 2 m) XS1 18BLPAL Ft M12-es csatlakozó XS1 18BLPAM Ft NPN Előre kábelezett (L = 2 m) XS1 18BLNAL Ft M12-es csatlakozó XS1 18BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS1 18BLPBL Ft M12-es csatlakozó XS1 18BLPBM Ft NPN Előre kábelezett (L = 2 m) XS1 18BLNBL Ft M12-es csatlakozó XS1 18BLNBM Ft 2 vezetékes, a V, fémmel síkba építhető 5 NO Előre kábelezett (L = 2 m) XS1 18BLFAL Ft 3 vezetékes, c V, fémmel síkba nem építhető 8 NO PNP Előre kábelezett (L = 2 m) XS2 18BLPAL Ft M12-es csatlakozó XS2 18BLPAM Ft NPN Előre kábelezett (L = 2 m) XS2 18BLNAL Ft M12-es csatlakozó XS2 18BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS2 18BLPBL Ft M12-es csatlakozó XS2 18BLPBM Ft NPN Előre kábelezett (L = 2 m) XS2 18BLNBL Ft M12-es csatlakozó XS2 18BLNBM Ft Ø 30, menetes M30x1 3 vezetékes, c V, fémmel síkba építhető 10 NO PNP Előre kábelezett (L = 2 m) XS1 30BLPAL Ft M12-es csatlakozó XS1 30BLPAM Ft NPN Előre kábelezett (L = 2 m) XS1 30BLNAL Ft M12-es csatlakozó XS1 30BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS1 30BLPBL Ft M12-es csatlakozó XS1 30BLPBM Ft NPN Előre kábelezett (L = 2 m) XS1 30BLNBL Ft M12-es csatlakozó XS1 30BLNBM Ft 2 vezetékes, a V, fémmel síkba építhető 10 NO Előre kábelezett (L = 2 m) XS1 30BLFAL2 50 Ft 3 vezetékes, c V, fémmel síkba nem építhető NO PNP Előre kábelezett (L = 2 m) XS2 30BLPAL Ft M12-es csatlakozó XS2 30BLPAM Ft NPN Előre kábelezett (L = 2 m) XS2 30BLNAL Ft M12-es csatlakozó XS2 30BLNAM Ft NC PNP Előre kábelezett (L = 2 m) XS2 30BLPBL Ft M12-es csatlakozó XS2 30BLPBM Ft NPN Előre kábelezett (L = 2 m) XS2 30BLNBL Ft M12-es csatlakozó XS2 30BLNBM Ft Kiegészítők (2) Megnevezés Rendelési szám Ár Rögzítőeszközök Ø 6,5 XSZ B Ft Ø 8 XSZ B Ft Ø 12 XSZ B Ft Ø 18 XSZ B Ft Ø 30 XSZ B Ft 11

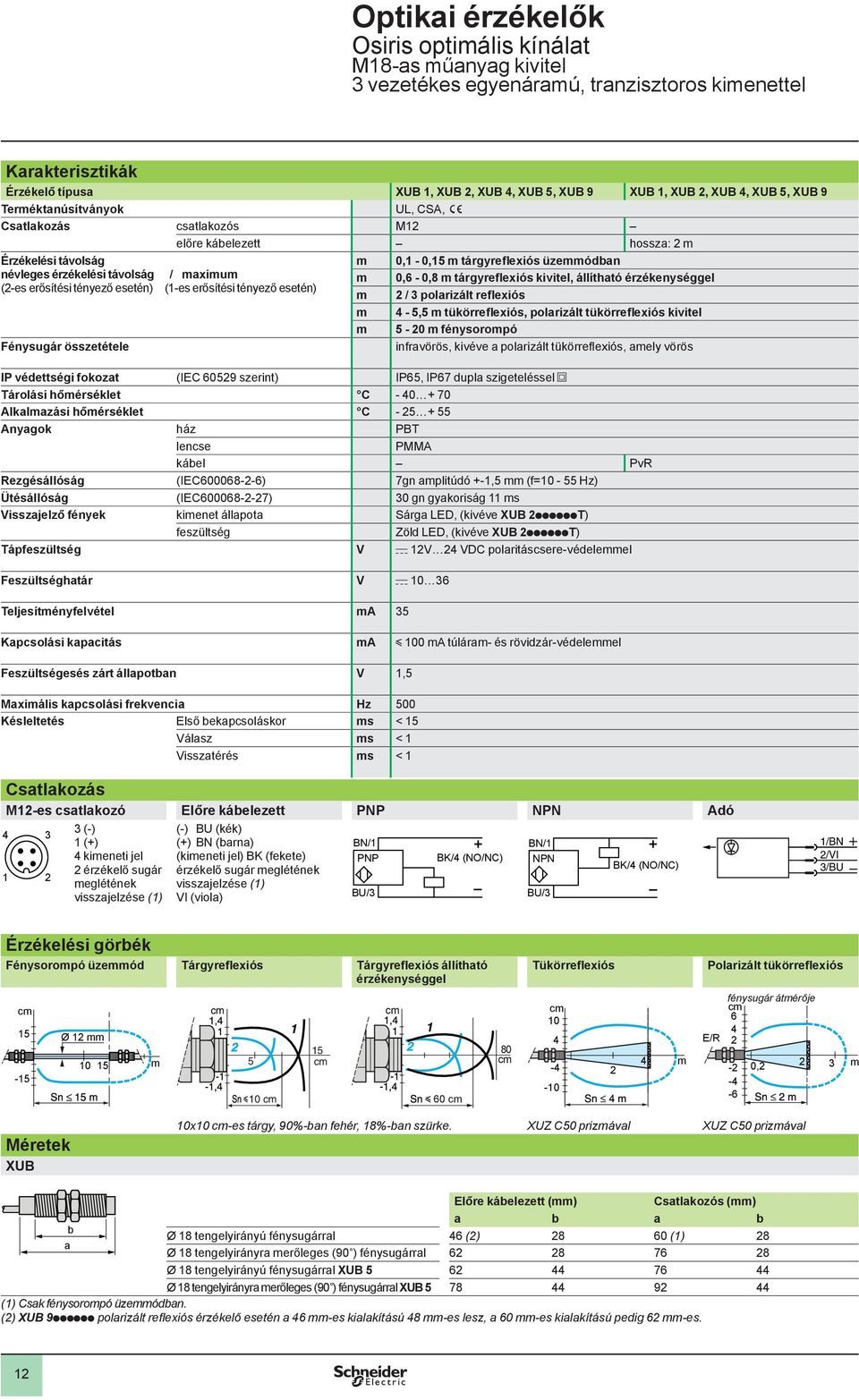

12 Optikai érzékelők Osiris optimális kínálat M18-as műanyag kivitel 3 vezetékes egyenáramú, tranzisztoros kimenettel Karakterisztikák Érzékelő típusa XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 Terméktanúsítványok UL, CSA, e Csatlakozás csatlakozós M12 előre kábelezett hossza: 2 m Érzékelési távolság m 0,1-0, m tárgyreflexiós üzemmódban névleges érzékelési távolság / maximum m 0,6-0,8 m tárgyreflexiós kivitel, állítható érzékenységgel (2-es erősítési tényező esetén) (1-es erősítési tényező esetén) m 2 / 3 polarizált reflexiós m 4-5,5 m tükörreflexiós, polarizált tükörreflexiós kivitel m 5-20 m fénysorompó Fénysugár összetétele infravörös, kivéve a polarizált tükörrefl exiós, amely vörös IP védettségi fokozat (IEC szerint) IP65, IP67 dupla szigeteléssel i Tárolási hőmérséklet C Alkalmazási hőmérséklet C Anyagok ház PBT lencse PMMA kábel PvR Rezgésállóság (IEC ) 7gn amplitúdó +-1,5 mm (f=10-55 Hz) Ütésállóság (IEC ) 30 gn gyakoriság 11 ms Visszajelző fények kimenet állapota Sárga LED, (kivéve XUB 2ppppppT) feszültség Zöld LED, (kivéve XUB 2ppppppT) Tápfeszültség V c 12V 24 VDC polaritáscsere-védelemmel Feszültséghatár V c Teljesítményfelvétel ma 35 Kapcsolási kapacitás ma y 100 ma túláram- és rövidzár-védelemmel Feszültségesés zárt állapotban V 1,5 Maximális kapcsolási frekvencia Hz 500 Késleltetés Első bekapcsoláskor ms < Válasz ms < 1 Visszatérés ms < 1 Csatlakozás M12-es csatlakozó Előre kábelezett PNP NPN Adó (-) 1 (+) 4 kimeneti jel 2 érzékelő sugár meglétének visszajelzése (-) BU (kék) (+) BN (barna) (kimeneti jel) BK (fekete) érzékelő sugár meglétének visszajelzése VI (viola) BN/1 PNP BU/3 + BK/4 (NO/NC) BN/1 NPN BU/3 + BK/4 (NO/NC) 1/BN 2/VI 3/BU Érzékelési görbék Fénysorompó üzemmód Tárgyreflexiós Tárgyreflexiós állítható érzékenységgel Tükörreflexiós Polarizált tükörreflexiós - Ø 12 mm 10 m m E/R fénysugár átmérője ,2 2 3 m Méretek XUB 10x10 -es tárgy, 90%-ban fehér, 18%-ban szürke. XUZ C50 prizmával XUZ C50 prizmával Előre kábelezett (mm) Csatlakozós (mm) a b a b b Ø 18 tengelyirányú fénysugárral 46 (2) a Ø 18 tengelyirányra merőleges (90 ) fénysugárral Ø 18 tengelyirányú fénysugárral XUB Ø 18 tengelyirányra merőleges (90 ) fénysugárral XUB Csak fénysorompó üzemmódban. (2) XUB 9pppppp polarizált refl exiós érzékelő esetén a 46 mm-es kialakítású 48 mm-es lesz, a 60 mm-es kialakítású pedig 62 mm-es. 12

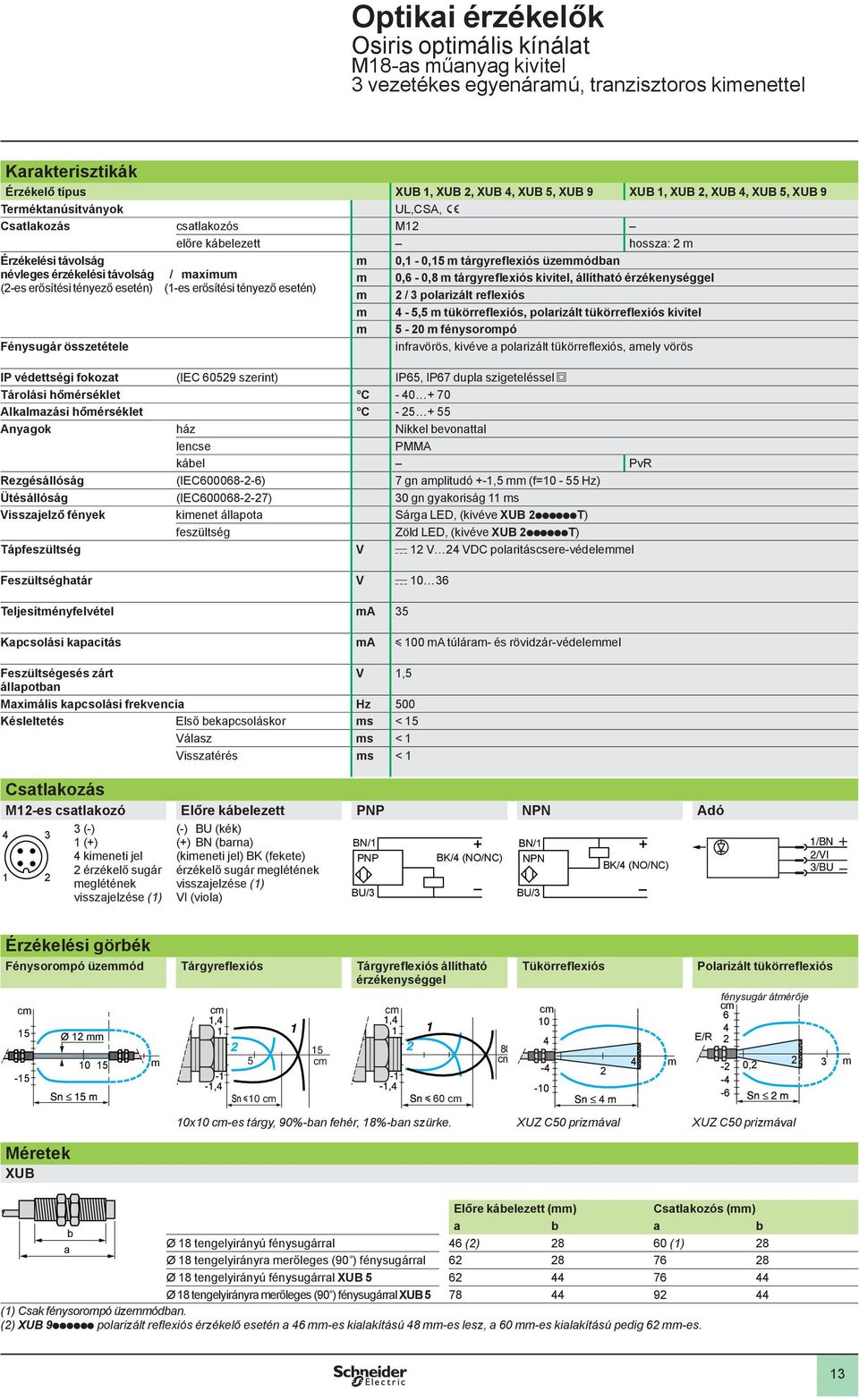

13 Optikai érzékelők Osiris optimális kínálat M18-as műanyag kivitel 3 vezetékes egyenáramú, tranzisztoros kimenettel Karakterisztikák Érzékelő típus XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 XUB 1, XUB 2, XUB 4, XUB 5, XUB 9 Terméktanúsítványok UL,CSA, e Csatlakozás csatlakozós M12 előre kábelezett hossza: 2 m Érzékelési távolság m 0,1-0, m tárgyreflexiós üzemmódban névleges érzékelési távolság / maximum m 0,6-0,8 m tárgyreflexiós kivitel, állítható érzékenységgel (2-es erősítési tényező esetén) (1-es erősítési tényező esetén) m 2 / 3 polarizált reflexiós m 4-5,5 m tükörreflexiós, polarizált tükörreflexiós kivitel m 5-20 m fénysorompó Fénysugár összetétele infravörös, kivéve a polarizált tükörrefl exiós, amely vörös IP védettségi fokozat (IEC szerint) IP65, IP67 dupla szigeteléssel i Tárolási hőmérséklet C Alkalmazási hőmérséklet C Anyagok ház Nikkel bevonattal lencse PMMA kábel PvR Rezgésállóság (IEC ) 7 gn amplitudó +-1,5 mm (f=10-55 Hz) Ütésállóság (IEC ) 30 gn gyakoriság 11 ms Visszajelző fények kimenet állapota Sárga LED, (kivéve XUB 2ppppppT) feszültség Zöld LED, (kivéve XUB 2ppppppT) Tápfeszültség V c 12 V 24 VDC polaritáscsere-védelemmel Feszültséghatár V c Teljesítményfelvétel ma 35 Kapcsolási kapacitás ma y 100 ma túláram- és rövidzár-védelemmel Feszültségesés zárt V 1,5 állapotban Maximális kapcsolási frekvencia Hz 500 Késleltetés Első bekapcsoláskor ms < Válasz ms < 1 Visszatérés ms < 1 Csatlakozás M12-es csatlakozó Előre kábelezett PNP NPN Adó (-) 1 (+) 4 kimeneti jel 2 érzékelő sugár meglétének visszajelzése (-) BU (kék) (+) BN (barna) (kimeneti jel) BK (fekete) érzékelő sugár meglétének visszajelzése VI (viola) BN/1 PNP BU/3 + BK/4 (NO/NC) BN/1 NPN BU/3 + BK/4 (NO/NC) 1/BN 2/VI 3/BU Érzékelési görbék Fénysorompó üzemmód Tárgyreflexiós Tárgyreflexiós állítható érzékenységgel Tükörreflexiós Polarizált tükörreflexiós - Ø 12 mm 10 m m E/R fénysugár átmérője ,2 2 3 m 10x10 -es tárgy, 90%-ban fehér, 18%-ban szürke. XUZ C50 prizmával XUZ C50 prizmával Méretek XUB Előre kábelezett (mm) Csatlakozós (mm) a b a b b Ø 18 tengelyirányú fénysugárral 46 (2) a Ø 18 tengelyirányra merőleges (90 ) fénysugárral Ø 18 tengelyirányú fénysugárral XUB Ø 18 tengelyirányra merőleges (90 ) fénysugárral XUB Csak fénysorompó üzemmódban. (2) XUB 9pppppp polarizált refl exiós érzékelő esetén a 46 mm-es kialakítású 48 mm-es lesz, a 60 mm-es kialakítású pedig 62 mm-es. 13

14 Optikai érzékelők Osiris optimális kínálat M18-as fém kivitel 3 vezetékes egyenáramú, tranzisztoros kimenettel XUB pbppnm12 XUB pbppnl2 XUB pbppwm12 XUB pbppwl2 XUZ C50 XUZ B2003 XUZ A XUZ 2003 XUZ 2001 Csatlakozó Érzékelési távolság (Sn) m Érintkező Kimenet Érzékelési kivitel Kibocsátott fénysugár síkja Rendelési szám Listaár Tárgyreflexiós kivitel 0,1 N/O PNP Tengelyirányú XUB 4BPANM Ft Tengelyirányra merőleges XUB 4BPAWM Ft NPN Tengelyirányú XUB 4BNANM Ft Tengelyirányra merőleges XUB 4BNAWM12 71 Ft N/C PNP Tengelyirányú XUB 4BPBNM Ft Tengelyirányra merőleges XUB 4BPBWM12 71 Ft NPN Tengelyirányú XUB 4BNBNM Ft Tengelyirányra merőleges XUB 4BNBWM12 71 Ft Tárgyreflexiós kivitel, állítható érzékenységgel 0,6 N/O PNP Tengelyirányú XUB 5BPANM Ft Tengelyirányra merőleges XUB 5BPAWM Ft NPN Tengelyirányú XUB 5BNANM Ft Tengelyirányra merőleges XUB 5BNAWM Ft N/C PNP Tengelyirányú XUB 5BPBNM Ft Tengelyirányra merőleges XUB 5BPBWM Ft NPN Tengelyirányú XUB 5BNBNM Ft Tengelyirányra merőleges XUB 5BNBWM Ft Tükörreflexiós kivitel 2 N/O PNP Tengelyirányú XUB 9BPANM12 73 Ft Tengelyirányra merőleges XUB 9BPAWM Ft NPN Tengelyirányú XUB 9BNANM12 73 Ft Tengelyirányra merőleges XUB 9BNAWM Ft N/C PNP Tengelyirányú XUB 9BPBNM12 73 Ft Tengelyirányra merőleges XUB 9BPBWM Ft NPN Tengelyirányú XUB 9BNBNM12 73 Ft Tengelyirányra merőleges XUB 9BNBWM Ft Prizma XUZ C50 31 Ft 50 x 50 mm Polarizált tükörreflexiós kivitel 4 N/O PNP Tengelyirányú XUB 1BPANM Ft Tengelyirányra merőleges XUB 1BPAWM12 71 Ft NPN Tengelyirányú XUB 1BNANM Ft Tengelyirányra merőleges XUB 1BNAWM12 71 Ft N/C PNP Tengelyirányú XUB 1BPBNM Ft Tengelyirányra merőleges XUB 1BPBWM12 71 Ft NPN Tengelyirányú XUB 1BNBNM Ft Tengelyirányra merőleges XUB 1BNBWM12 71 Ft Prizma XUZ C50 31 Ft 50 x 50 mm Fénysorompós kivitel adó Tengelyirányú XUB 2BKSNM12T 4070 Ft Tengelyirányra merőleges XUB 2BKSWM12T 4270 Ft vevő N/O PNP Tengelyirányú XUB 2BPANM12R 6104 Ft Tengelyirányra merőleges XUB 2BPAWM12R 6404 Ft NPN Tengelyirányú XUB 2BNANM12R 5985 Ft Tengelyirányra merőleges XUB 2BNAWM12R 6404 Ft N/C PNP Tengelyirányú XUB 2BPBNM12R 5985 Ft Tengelyirányra merőleges XUB 2BPBWM12R 6404 Ft NPN Tengelyirányú XUB 2BNBNM12R 5985 Ft Tengelyirányra merőleges XUB 2BNBWM12R 6404 Ft Rögzítők, tartók, konzolok Megnevezés Rendelési szám Listaár 3D-s rögzítő kit (M12-es rúddal XUB-hez, vagy XUZC50-hez) XUZ B Ft M12-es hengeres konzol XUZ Ft Rögzítő M12-es hengeres konzolhoz XUZ Ft Saválló acél rögzítőkeret M18-as érzékelőhöz XUZ A Ft Műanyag, állítható érzékelőtartó XUZ A Ft Előre kábelezett érzékelők A rendelési számok végződése az alábbiakat jelöli: L2: 2 m-es kábel, L5: 5 m-es kábel, M12: M12-es csatlakozó. XUZ A218 14

15 Optikai érzékelők Osiris optimális kínálat M18-as fém kivitel 3 vezetékes egyenáramú, tranzisztoros kimenettel XUB pappnm12 XUB pappnl2 XUB pappwm12 XUB pappwl2 XUZ C50 XUZ B XUZ 2001 Csatlakozó Érzékelési távolság (Sn) m Érintkező Kimenet Érzékelési kivitel Kibocsátott fénysugár síkja Rendelési szám Listaár Tárgyreflexiós kivitel 0,1 N/O PNP Tengelyirányú XUB 4APANM Ft Tengelyirányra merőleges XUB 4APAWM Ft NPN Tengelyirányú XUB 4ANANM Ft Tengelyirányra merőleges XUB 4ANAWM Ft N/C PNP Tengelyirányú XUB 4APBNM Ft Tengelyirányra merőleges XUB 4APBWM Ft NPN Tengelyirányú XUB 4ANBNM Ft Tengelyirányra merőleges XUB 4ANBWM Ft Tárgyreflexiós kivitel, állítható érzékenységgel 0,6 N/O PNP Tengelyirányú XUB 5APANM Ft Tengelyirányra merőleges XUB 5APAWM Ft NPN Tengelyirányú XUB 5ANANM Ft Tengelyirányra merőleges XUB 5ANAWM Ft N/C PNP Tengelyirányú XUB 5APBNM Ft Tengelyirányra merőleges XUB 5APBWM Ft NPN Tengelyirányú XUB 5ANBNM Ft Tengelyirányra merőleges XUB 5ANBWM Ft Tükörreflexiós kivitel 2 N/O PNP Tengelyirányú XUB 9APANM Ft Tengelyirányra merőleges XUB 9APAWM Ft NPN Tengelyirányú XUB 9ANANM Ft Tengelyirányra merőleges XUB 9ANAWM Ft N/C PNP Tengelyirányú XUB 9APBNM Ft Tengelyirányra merőleges XUB 9APBWM Ft NPN Tengelyirányú XUB 9ANBNM Ft Tengelyirányra merőleges XUB 9ANBWM Ft Prizma XUZ C50 31 Ft 50 x 50 mm Polarizált tükörreflexiós kivitel 4 N/O PNP Tengelyirányú XUB 1APANM Ft Tengelyirányra merőleges XUB 1APAWM Ft NPN Tengelyirányú XUB 1ANANM Ft Tengelyirányra merőleges XUB 1ANAWM Ft N/C PNP Tengelyirányú XUB 1APBNM Ft Tengelyirányra merőleges XUB 1APBWM Ft NPN Tengelyirányú XUB 1ANBNM Ft Tengelyirányra merőleges XUB 1ANBWM Ft Prizma XUZ C50 31 Ft 50 x 50 mm Fénysorompós kivitel adó Tengelyirányú XUB 2AKSNM12T 3790 Ft Tengelyirányra merőleges XUB 2AKSWM12T 4055 Ft vevő N/O PNP Tengelyirányú XUB 2APANM12R 5800 Ft Tengelyirányra merőleges XUB 2APAWM12R 6083 Ft NPN Tengelyirányú XUB 2ANANM12R 5685 Ft Tengelyirányra merőleges XUB 2ANAWM12R 6083 Ft N/C PNP Tengelyirányú XUB 2APBNM12R 5685 Ft Tengelyirányra merőleges XUB 2APBWM12R 6083 Ft NPN Tengelyirányú XUB 2ANBNM12R 5685 Ft Tengelyirányra merőleges XUB 2ANBWM12R 6083 Ft Rögzítők, tartók, konzolok Megnevezés Rendelési szám Listaár XUZ A118 XUZ D-s rögzítő kit (M12-es rúddal XUB-hez, vagy XUZC50-hez) XUZ B Ft M12-es hengeres konzol XUZ Ft Rögzítő M12-es hengeres konzolhoz XUZ Ft Saválló acél rögzítőkeret M18-as érzékelőhöz XUZ A Ft Műanyag, állítható érzékelőtartó XUZ A Ft Előre kábelezett érzékelők A rendelési számok végződése az alábbiakat jelöli: L2: 2 m-es kábel, L5: 5 m-es kábel, M12: M12-es csatlakozó. XUZ A218

16 Új szelek szárnyán Optimalizált érzékelő kínálatunk > Osiris: optikai érzékelők > Osiprox: induktív érzékelők > Osiswitch: végálláskapcsolók Optimális megoldást jelentenek minden alkalmazáshoz. Nem csak a termékeket, de árainkat is optimalizáltuk. Biztos megoldás Keresse kínálatunkat viszonteladó partnereinknél! Minden alkalmazáshoz Termékeinket folyamatosan fejlesztjük, a katalógusban közölt információk érvényességéről kérjük, érdeklődjön. Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/b telefon: , fax: Schneider Vevőszolgálat telefon: , fax: hu-vevoszolgalat@hu.schneider-electric.com TE 297/ /01
